1 PRO 1250D CT MID Modbus DIN sínes háromfázisú áramváltós fogyasztásmérő 1.1 Biztonsági előírások 1.2 MID Hitelesítés 1.3 Teljesítmény követelmények 1.4 Műszaki adatok 1.5 Osztálypontosság 1.6 Leírás 1.7 Méretek 1.8 Üzembehelyezés 1.9 Működtetés 1.10 Hibaelhárítás 1.11 Technikai támogatás Használati útmutató

2 1.1 Biztonsági előírások Információk az Ön biztonsága érdekében Ez a kézikönyv nem tartalmazza az eszköz (modul, termék) üzemeltetéséhez szükséges összes biztonsági paramétert, tekintve, hogy a különböző működtetési feltételek és az adott országra vonatkozó előírások eltérhetnek egymástól. Mindazonáltal tartalmazza mindazokat az előírásokat, melyeket mindenképpen el kell olvasni a saját biztonsága és a termék fizikai károsodásának elkerülése érdekében. Ezeket az információkat egy háromszög alakú ábrával láttuk el és az alábbiak szerint mutatja a veszélyességi fokokat. Figyelmeztetés Jelentése: az útmutatások figyelmen kívül hagyása halált, súlyos sérülést, vagy a termékben jelentős károsodást okozhat. Veszély Jelentése: áramütés veszélye miatt a szükséges biztonsági előírások figyelmen kívül hagyása halált, súlyos sérülést, vagy a termékben jelentős károsodást okozhat. Képzett szakemberek Csak képzett alkalmazottak telepíthetik és üzemeltethetik az útmutatóban leírt eszközt (modult, terméket). Képzett szakember címszó alatt azokat a szakembereket értjük, akik a biztonsági és szabályozási előírásoknak megfelelő jogosítványokkal rendelkeznek a megrendeléssel, üzembehelyezéssel, az áruk minősítésével, földeléssel, rendszerekkel és áramkörökkel kapcsolatban. Rendeltetésszerű használat Az eszköz (modul, termék) csak a jegyzékben és a használati útmutatóban szereplő alkalmazásokra használható. Helyes kezelés A termék tökéletes, megbízható használatának előfeltételei a megfelelő szállítás, tárolás, üzembehelyezés, csakúgy, mint a karbantartás. Villamos készülék használatakor néhány rész automatikusan veszélyes feszültség alá kerül. A helytelen kezelés ezért súlyos sérülést, vagy maradandó termékkárosodást okozhat. Csak megfelelően szigetelt szerszámokat használjon! Feszültség alatt csatlakoztatni tilos! Kizárólag száraz helyre telepítse a mérőműszert! A műszert robbanásveszélyes környezetbe, vagy poros, rozsdás, illetve rovarok által veszélyeztetett helyre telepíteni tilos! Győződjön meg róla, hogy a használt kábelek megfelelnek a mérő maximum terhelhetőségének! A mérő feszültség alá helyezése előtt győződjön meg róla, hogy a hálózati kábel megfelelően van csatlakoztatva. A mérő csatlakozó kapcsait kézzel, fémmel, blankolt kábellel, vagy más, hasonló tárggyal megérinteni tilos az áramütés és egészségkárosodási veszély miatt. Győződjön meg a védőburkolat visszahelyezéséről az üzembe helyezést követően! Üzembe helyezést, karbantartást és javítást csak képzett szakember végezhet. A plombát feltörni és a védőburkolatot eltávolítani tilos a mérő működésének károsodása és a garancia elvesztése miatt. A mérőt eldobni, vagy egyéb, hasonló fizikai hatásnak kitenni tilos a belső, precíziós komponensek sérülésveszélye miatt.

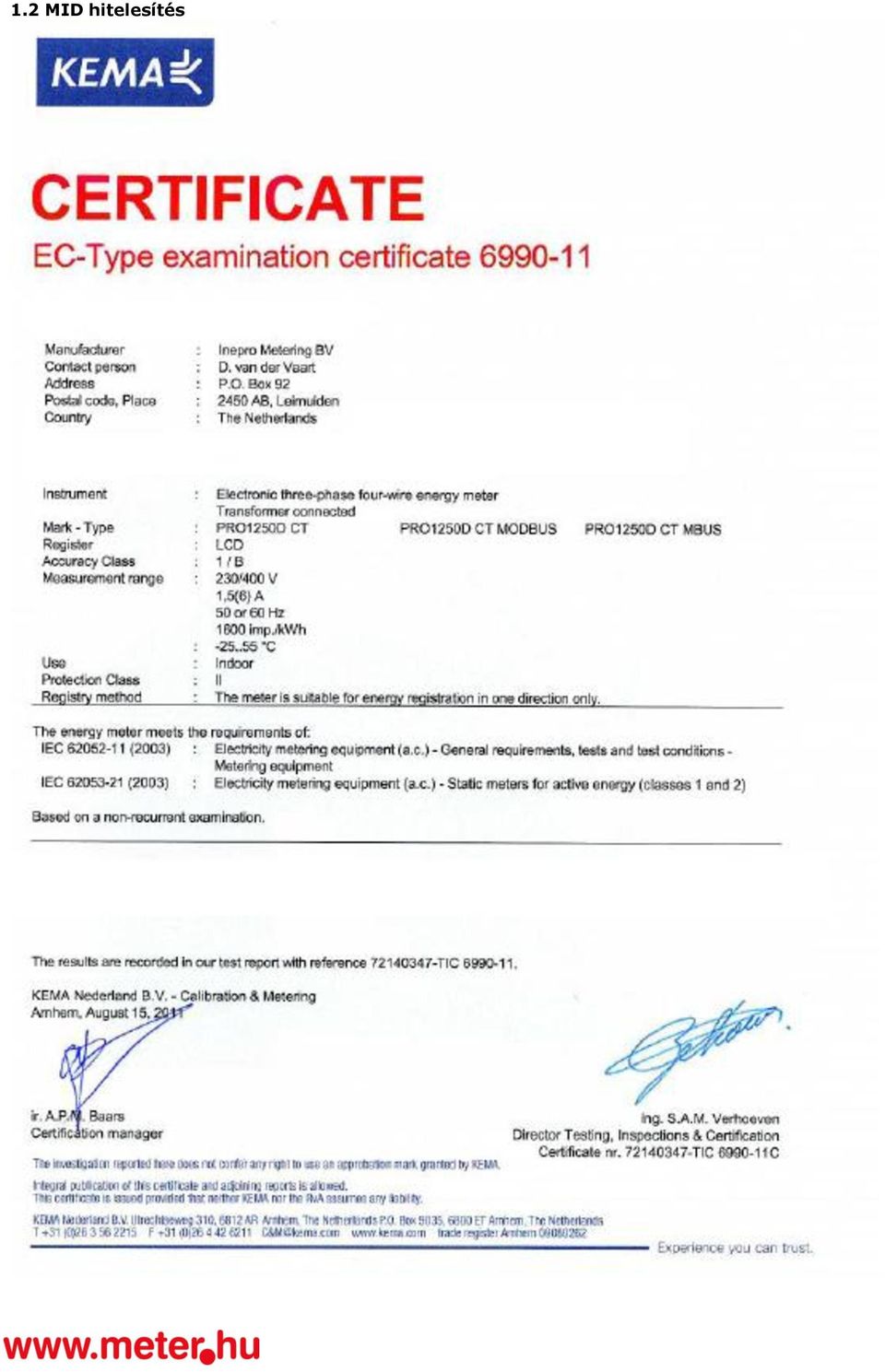

3 1.2 MID hitelesítés

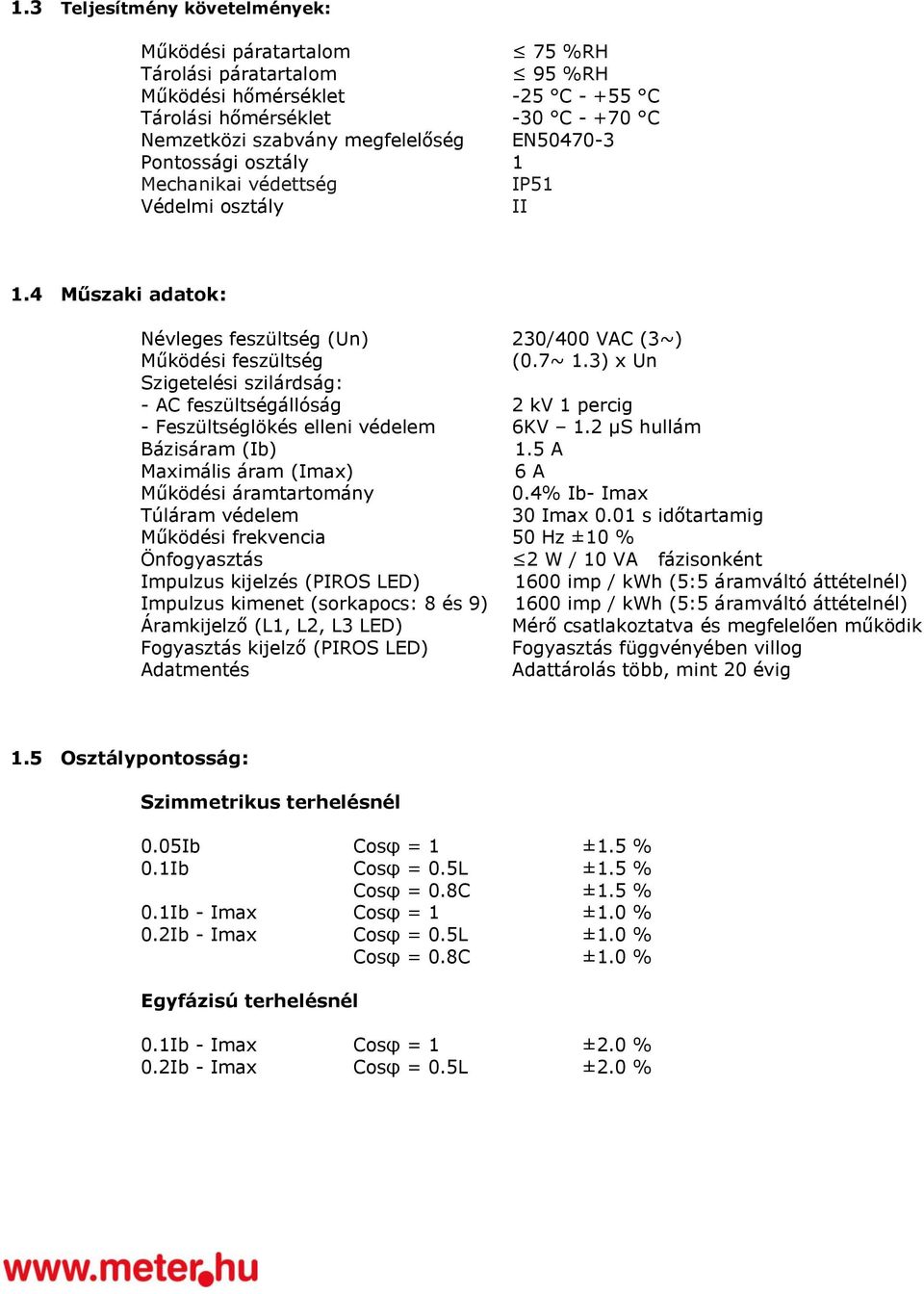

4 1.3 Teljesítmény követelmények: Működési páratartalom 75 %RH Tárolási páratartalom 95 %RH Működési hőmérséklet -25 C C Tárolási hőmérséklet -30 C C Nemzetközi szabvány megfelelőség EN Pontossági osztály 1 Mechanikai védettség IP51 Védelmi osztály II 1.4 Műszaki adatok: Névleges feszültség (Un) 230/400 VAC (3~) Működési feszültség (0.7~ 1.3) x Un Szigetelési szilárdság: - AC feszültségállóság 2 kv 1 percig - Feszültséglökés elleni védelem 6KV 1.2 µs hullám Bázisáram (Ib) 1.5 A Maximális áram (Imax) 6 A Működési áramtartomány 0.4% Ib- Imax Túláram védelem 30 Imax 0.01 s időtartamig Működési frekvencia 50 Hz ±10 % Önfogyasztás 2 W / 10 VA fázisonként Impulzus kijelzés (PIROS LED) 1600 imp / kwh (5:5 áramváltó áttételnél) Impulzus kimenet (sorkapocs: 8 és 9) 1600 imp / kwh (5:5 áramváltó áttételnél) Áramkijelző (L1, L2, L3 LED) Mérő csatlakoztatva és megfelelően működik Fogyasztás kijelző (PIROS LED) Fogyasztás függvényében villog Adatmentés Adattárolás több, mint 20 évig 1.5 Osztálypontosság: Szimmetrikus terhelésnél 0.05Ib Cosφ = 1 ±1.5 % 0.1Ib Cosφ = 0.5L ±1.5 % Cosφ = 0.8C ±1.5 % 0.1Ib - Imax Cosφ = 1 ±1.0 % 0.2Ib - Imax Cosφ = 0.5L ±1.0 % Cosφ = 0.8C ±1.0 % Egyfázisú terhelésnél 0.1Ib - Imax Cosφ = 1 ±2.0 % 0.2Ib - Imax Cosφ = 0.5L ±2.0 %

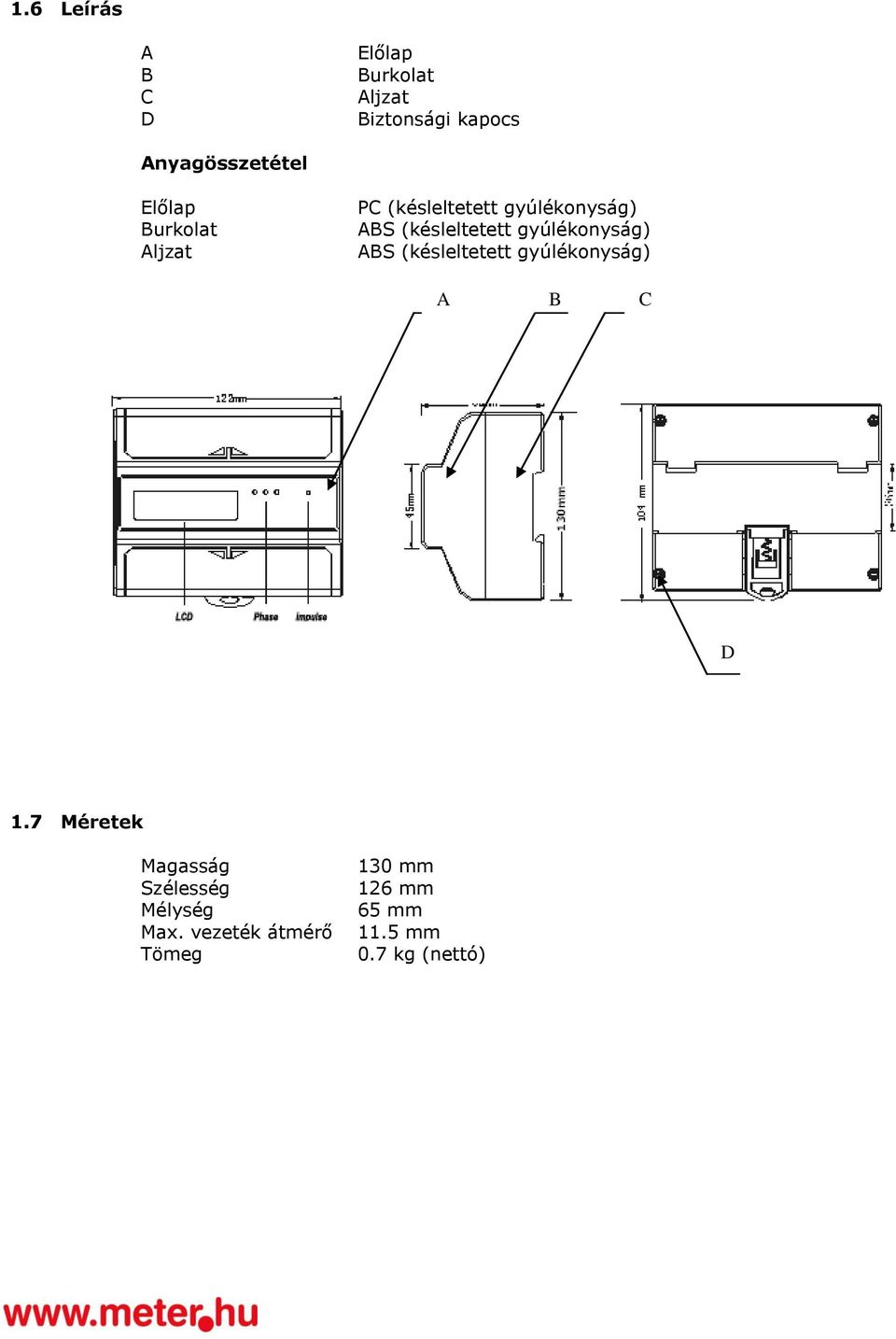

5 1.6 Leírás A B C D Előlap Burkolat Aljzat Biztonsági kapocs Anyagösszetétel Előlap Burkolat Aljzat PC (késleltetett gyúlékonyság) ABS (késleltetett gyúlékonyság) ABS (késleltetett gyúlékonyság) A B C D 1.7 Méretek Magasság Szélesség Mélység Max. vezeték átmérő Tömeg 130 mm 126 mm 65 mm 11.5 mm 0.7 kg (nettó)

6 1.8 Üzembe helyezés VESZÉLY Szüntessen meg minden áramellátást a mérőn és az installációs felületen, mielőtt elkezdene rajta dolgozni. Feszültségmérővel bizonyosodjon meg a feszültségmentességről. FIGYELMEZTETÉS Az üzembehelyezést csak a megfelelő képesítéssel rendelkező szakember hajthatja végre. Használjon megfelelően szigetelt eszközöket az üzembe helyezéskor. Nem telepíthető olvadó, hőérzékelős, vagy egypólusú megszakító sem a táp-, sem a nullavezetőre. A fenti rendeletek be nem tartása a mérő károsodását okozhatja. - Javasoljuk, hogy a mérőt a külső áramkörhöz csatlakoztató kábel a megszakítókra vonatkozó áramterhelhetőségi előírásoknak és rendelkezéseknek megfelelően legyen méretezve. - Külső kapcsoló vagy megszakító telepítését javasoljuk a bemenő vezetékre, amely megszakítóként működik a mérővel szemben. A kapcsoló, vagy megszakító a kezelő kényelme érdekében a mérő közelében legyen elhelyezve, valamint mind az épület villamos kivitelezésével, mind a helyi előírásokkal kompatibilisek kell legyenek. - A mérő mind létesítményen belül, mind pedig vízhatlan külső mérődobozban elhelyezhető, a helyi rendelkezéseknek és előírásoknak megfelelően. - A manipuláció lehetőségét elkerülendő, a mérőt lakattal, vagy hasonló eszközzel célszerű ellátni. - A mérő tűzbiztos falon helyezendő el. - A mérőt jól szellőző és száraz helyen kell elhelyezni. - Veszélyes, vagy szennyezett környezet esetén védődobozban kell elhelyezni a mérőt. - A mérőt üzembe helyezni és működtetni csak tesztelés és tanúsított plombálás után engedélyezett. - A mérőt 35 mm-es DIN sínre lehet építeni. - A mérőt olyan magasságban kell elhelyezni, ahonnan könnyű leolvasni az adatokat. - Ha mérő szélsőséges hatásoknak van kitéve (pl. viharok, forrasztóeszközök stb.), speciális védőburkolattal kell ellátni. - Üzembehelyezés után a mérőt plombával kell ellátni az eredmények manipulálásának lehetősége ellen. - A vezetékek csatlakozását az alábbi kapcsolási rajz szerint kell elvégezni. 1 és 2 ÁV az A fázisra 3 és 4 ÁV a B fázisra 5 és 6 ÁV a C fázisra 18/16/14/12 A/B/C fázis és Nullavezető 8 és 9 Impulzus kimenet csatlakozás 1.9 Működtetés Működési és fogyasztáskijelző A PRO1250D CT előlapján 1 darab piros LED található, amely a villamos fogyasztást mutatja. Ha fogyasztás történik, a LED villog. Minél gyorsabban villog, annál nagyobb a fogyasztás (1600 villanás/kwh). A mérő nem alkalmas visszatáplált villamos energia mérésére.

7 Mérésleolvasás A fogyasztásmérő egy 7 digites számlálóval rendelkezik, amelynél a tizedespont helye változhat, így a számláló lehet 5+2, 6+1 vagy 7+0 digites, az áramváltó típusától függően. A számláló nem nullázható. Impulzuskimenet A PRO-1250D CT fogyasztásmérő a belső áramkörtől optocsatolt impulzuskimenettel van ellátva. Ez impulzust generál a mért villamos energiához viszonyítva, elsősorban távoli eléréshez (leolvasás) vagy pontosság teszteléshez. Az impulzuskimenet egy polaritásfüggő, nyitott kollektoros tranzisztor kimenet, amely külső feszültségforrást igényel a megfelelő működéshez. Ehhez a külső feszültség (Ui) 27 V DC alatt kell, hogy legyen, a maximum kapcsolási áramfelvétel (Iimax) 27 ma. Az impulzuskimenet csatlakoztatásához csatlakoztassa az 5-27 V DC-t a 9-es csatlakozóhoz (kollektor C), a jelvezetéket (S) a 8-as csatlakozóhoz (E emitter). A mérő 1600 impulzust ad ki kwh-ként (5:5 áramváltó áttételnél). RS-485 port Modbus RTU kommunikációval (OPCIÓ a PRO-1250D változathoz) Csatlakozás: 10 (B) és 11 (A) sorkapcsok Sebesség: 1200bps (2400, 4800, 9600, csak rendelésre) Adat/Stop bitek: 8/1 Paritás: Páros CRC: 16bit Műszer hálózati azonosítója (Node ID vagy address): 0 (felhasználó által változtatható) kwh értékének kiolvasása: 3-as funkció kód (Read holding registers) Példa (CRC nélkül, 0-s műszer hálózati azonosítóval): E A válaszul kapott adatok értelmezésére példa, ha kapott adatok : sorrendbe kell rendezni, átváltani decimálisba, majd elosztani 100-zal. Az így kapott érték felel meg a kijelzett kwh-nak. Műszer azonosítójának megváltoztatása (a PRG gombot nyomva kell tartani, miközben a parancsot kiadjuk a soros porton): 10-es funkció kód (Write multiple registers) Példa 0-ról 1-re változtatás (CRC nélkül): F Hibaelhárítás VESZÉLY Javítás és karbantartás alatt a mérő csatlakozó kapcsait kézzel, fémmel, blankolt kábellel, vagy más, hasonló tárggyal megérinteni tilos az áramütés és egészségkárosodás veszélye miatt. Az áramütés kockázatának elkerülése érdekében szüntessen meg minden áramellátást a mérőről és az installációs felületről, mielőtt felnyitná a védőburkolatot. FIGYELMEZTETÉS A javítást és a karbantartást csak a megfelelő képesítéssel rendelkező szakember hajthatja végre Használjon megfelelően szigetelt eszközöket az üzembe helyezéskor. A fenti rendeletek be nem tartása a mérő károsodását okozhatja.

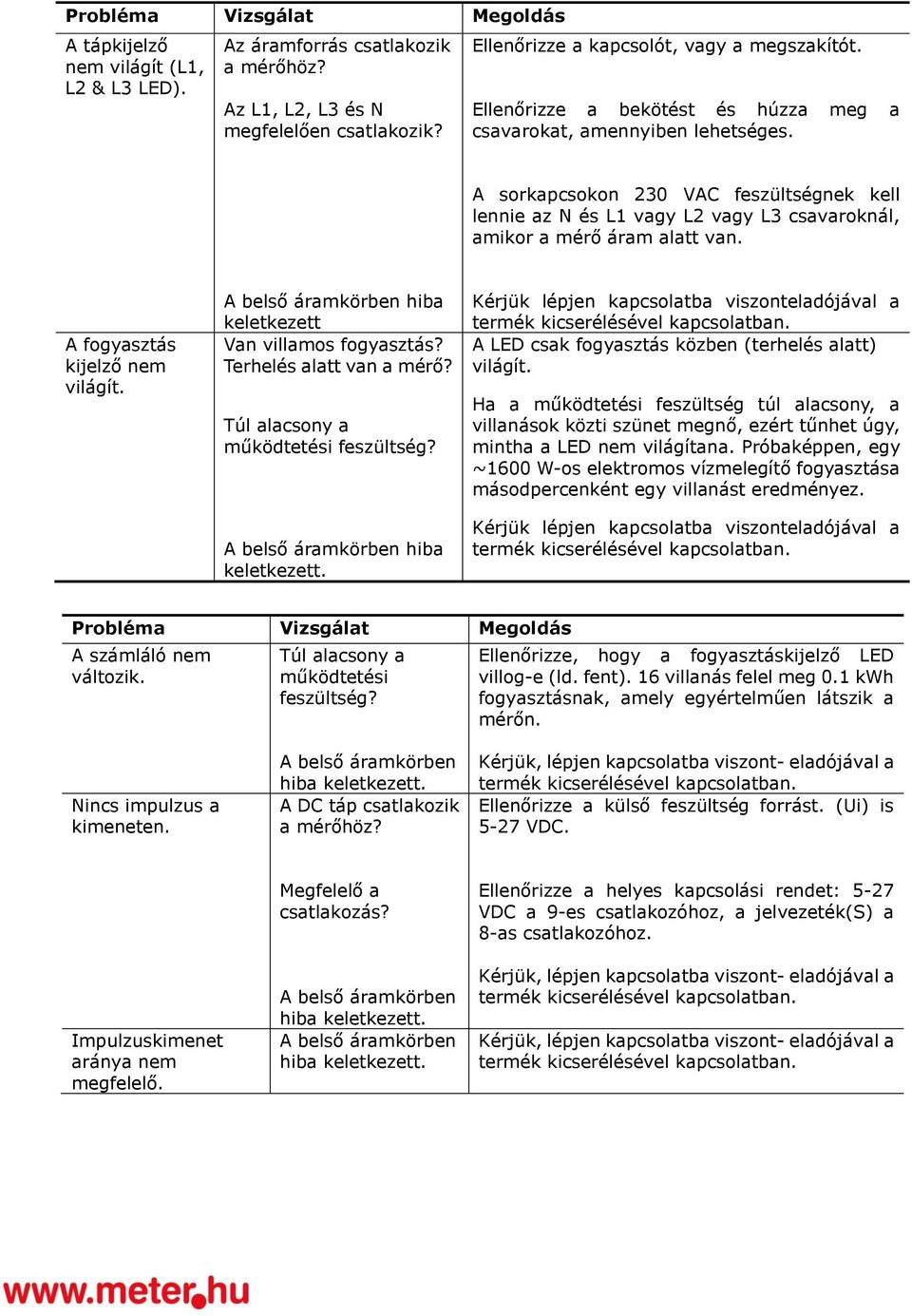

8 Probléma Vizsgálat Megoldás A tápkijelző nem világít (L1, L2 & L3 LED). Az áramforrás csatlakozik a mérőhöz? Az L1, L2, L3 és N megfelelően csatlakozik? Ellenőrizze a kapcsolót, vagy a megszakítót. Ellenőrizze a bekötést és húzza meg a csavarokat, amennyiben lehetséges. A sorkapcsokon 230 VAC feszültségnek kell lennie az N és L1 vagy L2 vagy L3 csavaroknál, amikor a mérő áram alatt van. A fogyasztás kijelző nem világít. A belső áramkörben hiba keletkezett Van villamos fogyasztás? Terhelés alatt van a mérő? Túl alacsony a működtetési feszültség? A belső áramkörben hiba keletkezett. Kérjük lépjen kapcsolatba viszonteladójával a A LED csak fogyasztás közben (terhelés alatt) világít. Ha a működtetési feszültség túl alacsony, a villanások közti szünet megnő, ezért tűnhet úgy, mintha a LED nem világítana. Próbaképpen, egy ~1600 W-os elektromos vízmelegítő fogyasztása másodpercenként egy villanást eredményez. Kérjük lépjen kapcsolatba viszonteladójával a Probléma Vizsgálat Megoldás A számláló nem változik. Túl alacsony a működtetési feszültség? Ellenőrizze, hogy a fogyasztáskijelző LED villog-e (ld. fent). 16 villanás felel meg 0.1 kwh fogyasztásnak, amely egyértelműen látszik a mérőn. Nincs impulzus a kimeneten. A belső áramkörben hiba keletkezett. A DC táp csatlakozik a mérőhöz? Kérjük, lépjen kapcsolatba viszont- eladójával a Ellenőrizze a külső feszültség forrást. (Ui) is 5-27 VDC. Impulzuskimenet aránya nem megfelelő. Megfelelő a csatlakozás? A belső áramkörben hiba keletkezett. A belső áramkörben hiba keletkezett. Ellenőrizze a helyes kapcsolási rendet: 5-27 VDC a 9-es csatlakozóhoz, a jelvezeték(s) a 8-as csatlakozóhoz. Kérjük, lépjen kapcsolatba viszont- eladójával a Kérjük, lépjen kapcsolatba viszont- eladójával a

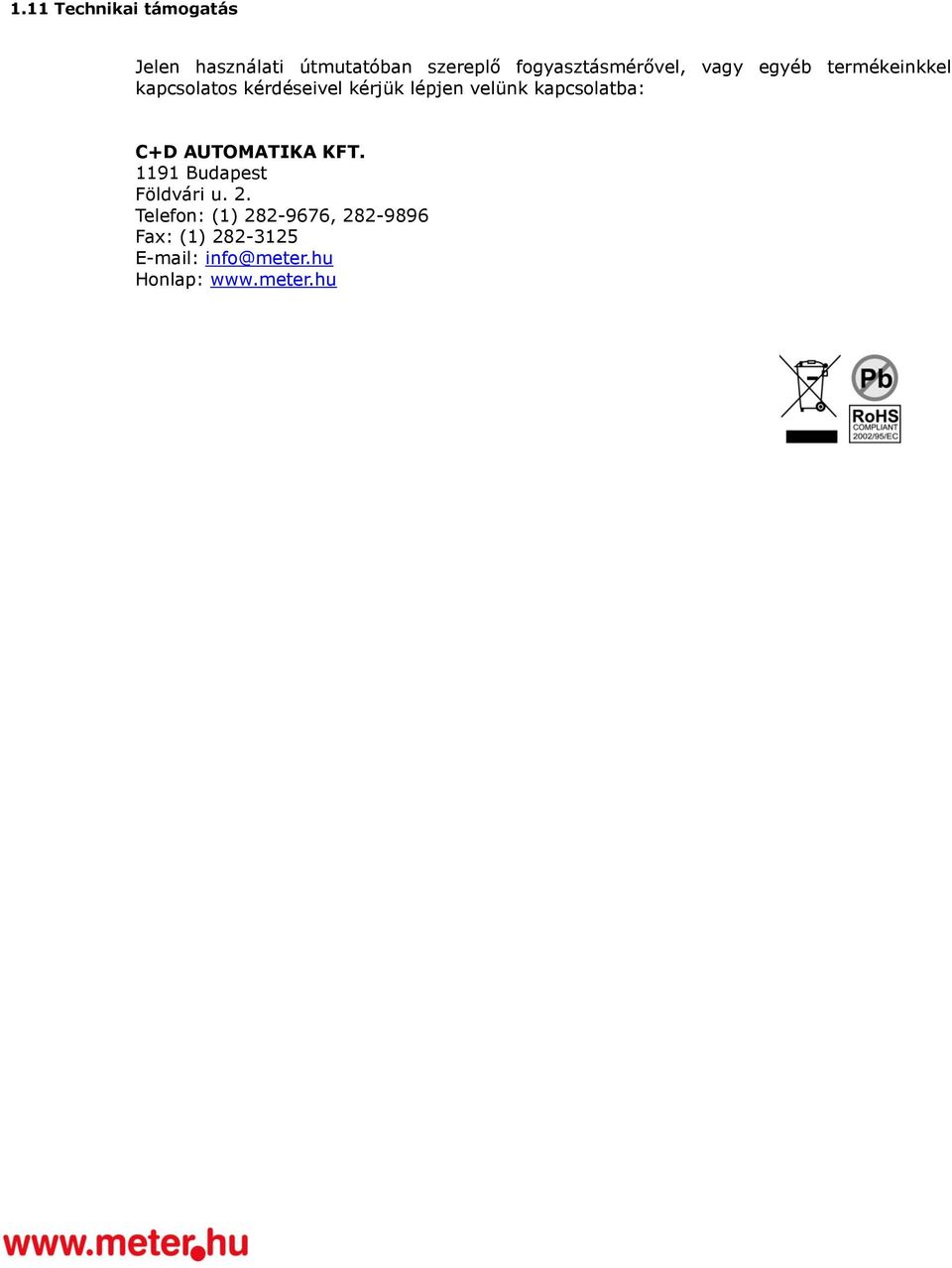

9 1.11 Technikai támogatás Jelen használati útmutatóban szereplő fogyasztásmérővel, vagy egyéb termékeinkkel kapcsolatos kérdéseivel kérjük lépjen velünk kapcsolatba: C+D AUTOMATIKA KFT Budapest Földvári u. 2. Telefon: (1) , Fax: (1) Honlap:
