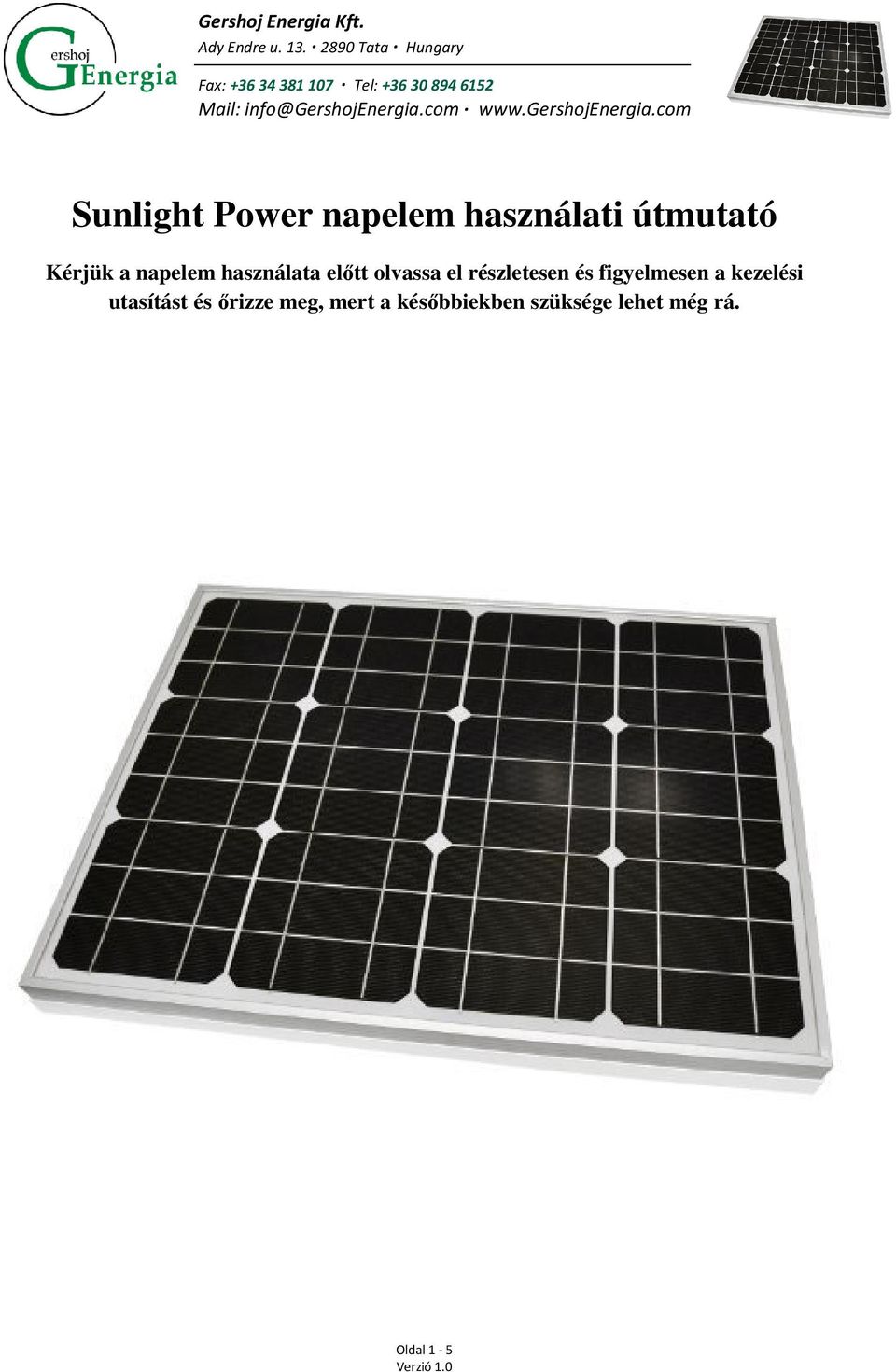

1 Sunlight Power napelem használati útmutató Kérjük a napelem használata előtt olvassa el részletesen és figyelmesen a kezelési utasítást és őrizze meg, mert a későbbiekben szüksége lehet még rá. Oldal 1-5

és figyelmesen a kezelési utasítást és őrizze meg,

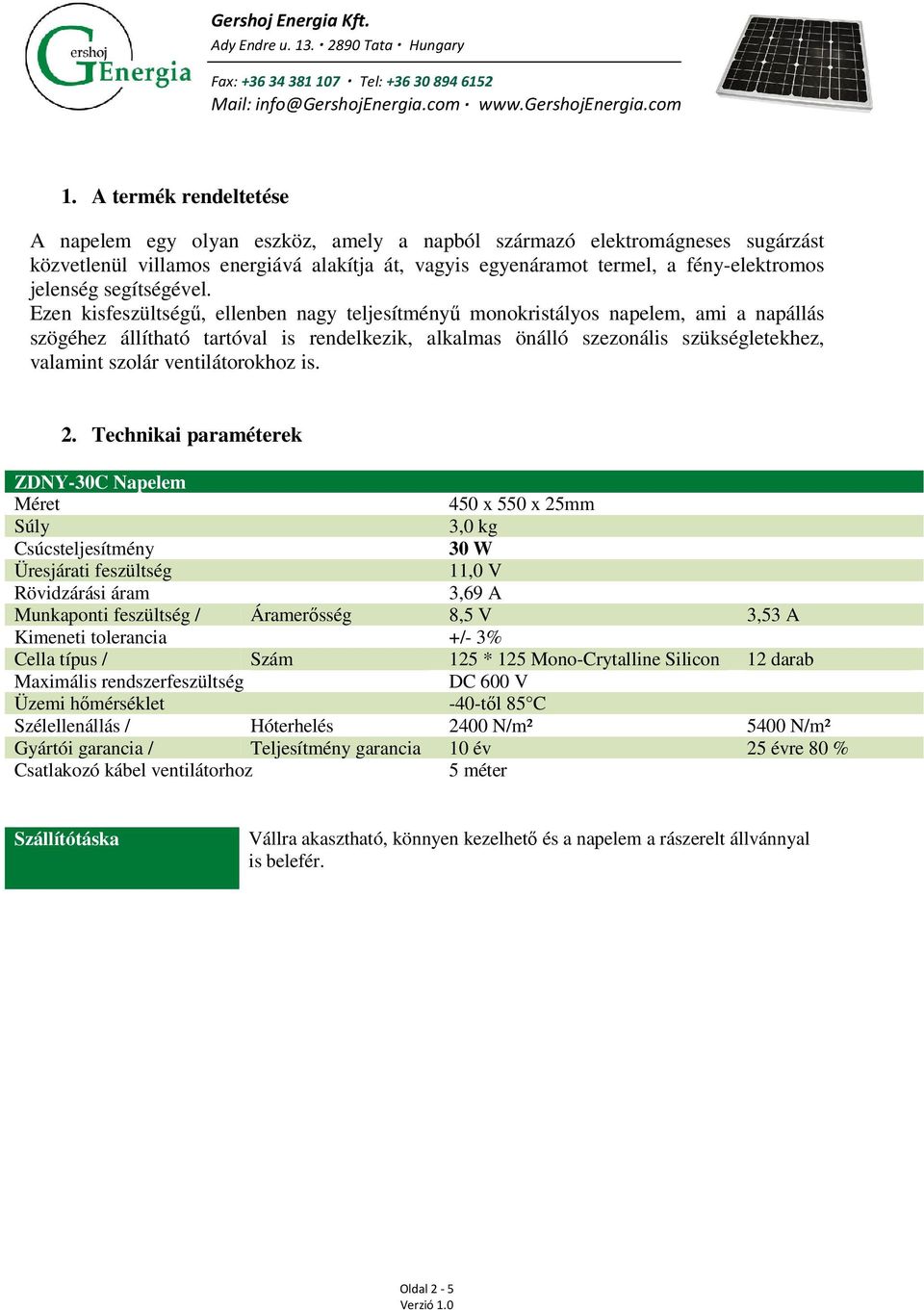

2 1. A termék rendeltetése A napelem egy olyan eszköz, amely a napból származó elektromágneses sugárzást közvetlenül villamos energiává alakítja át, vagyis egyenáramot termel, a fény-elektromos jelenség segítségével. Ezen kisfeszültségű, ellenben nagy teljesítményű monokristályos napelem, ami a napállás szögéhez állítható tartóval is rendelkezik, alkalmas önálló szezonális szükségletekhez, valamint szolár ventilátorokhoz is. 2. Technikai paraméterek ZDNY-30C Napelem Méret 450 x 550 x 25mm Súly 3,0 kg Csúcsteljesítmény 30 W Üresjárati feszültség 11,0 V Rövidzárási áram 3,69 A Munkaponti feszültség / Áramerősség 8,5 V 3,53 A Kimeneti tolerancia +/- 3% Cella típus / Szám 125 * 125 Mono-Crytalline Silicon 12 darab Maximális rendszerfeszültség DC 600 V Üzemi hőmérséklet -40-től 85 C Szélellenállás / Hóterhelés 2400 N/m² 5400 N/m² Gyártói garancia / Teljesítmény garancia 10 év 25 évre 80 % Csatlakozó kábel ventilátorhoz 5 méter Szállítótáska Vállra akasztható, könnyen kezelhető és a napelem a rászerelt állvánnyal is belefér. Oldal 2-5

Ezen kisfeszültségű, ellenben nagy teljesítményű monokristályos napelem, ami a napállás szögéhez állítható tartóval is rendelkezik, alkalmas önálló szezonális szükségletekhez, valamint szolár

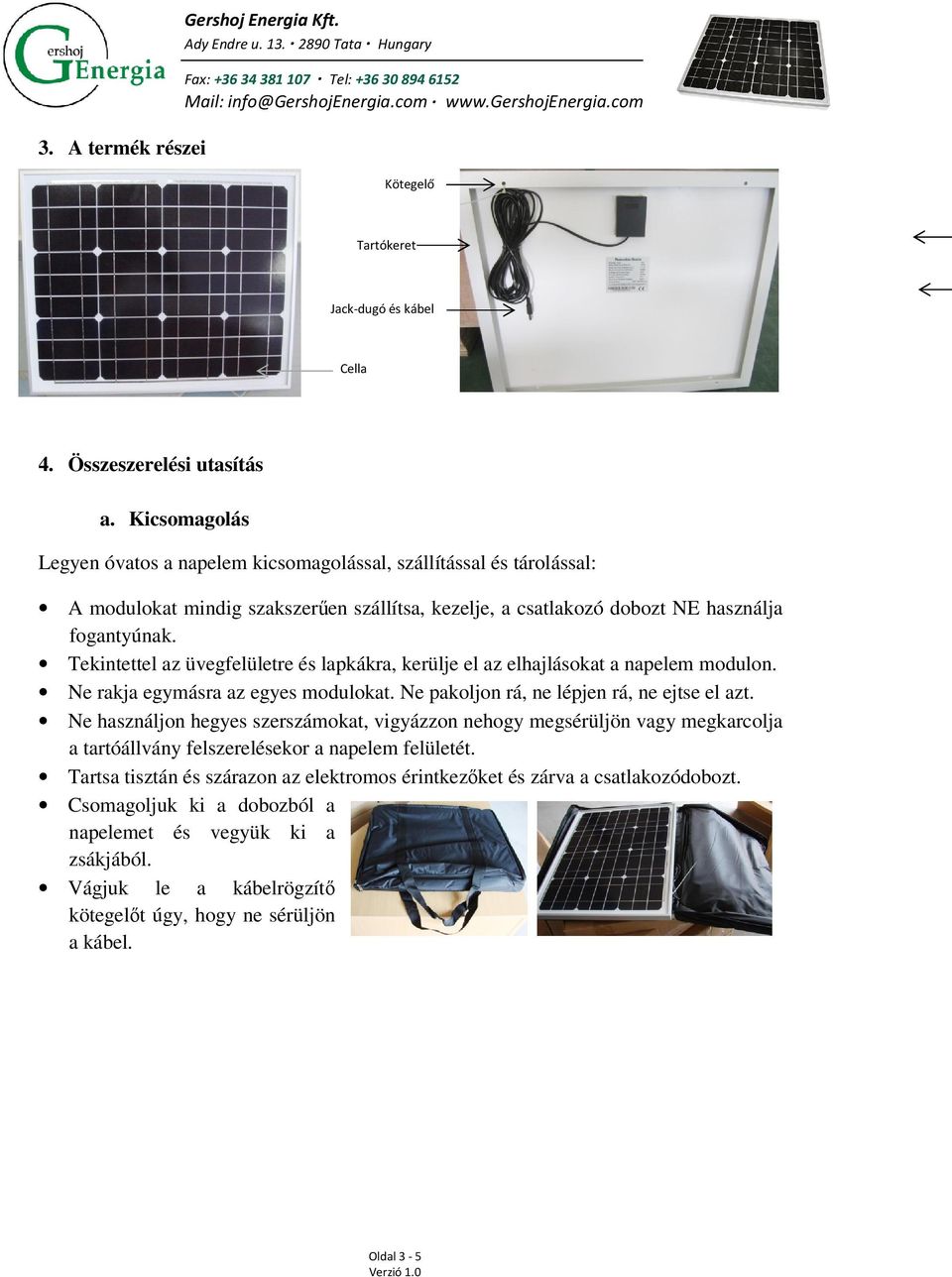

3 3. A termék részei Gershoj Energia Kft. Kötegelő Tartókeret Jack-dugó és kábel Cella 4. Összeszerelési utasítás a. Kicsomagolás Legyen óvatos a napelem kicsomagolással, szállítással és tárolással: A modulokat mindig szakszerűen szállítsa, kezelje, a csatlakozó dobozt NE használja fogantyúnak. Tekintettel az üvegfelületre és lapkákra, kerülje el az elhajlásokat a napelem modulon. Ne rakja egymásra az egyes modulokat. Ne pakoljon rá, ne lépjen rá, ne ejtse el azt. Ne használjon hegyes szerszámokat, vigyázzon nehogy megsérüljön vagy megkarcolja a tartóállvány felszerelésekor a napelem felületét. Tartsa tisztán és szárazon az elektromos érintkezőket és zárva a csatlakozódobozt. Csomagoljuk ki a dobozból a napelemet és vegyük ki a zsákjából. Vágjuk le a kábelrögzítő kötegelőt úgy, hogy ne sérüljön a kábel. Oldal 3-5

Tekintettel az üvegfelületre és lapkákra, kerülje el az elhajlásokat a napelem modulon. Ne rakja egymásra az egyes modulokat. Ne pakoljon rá, ne lépjen rá, ne ejtse el azt.

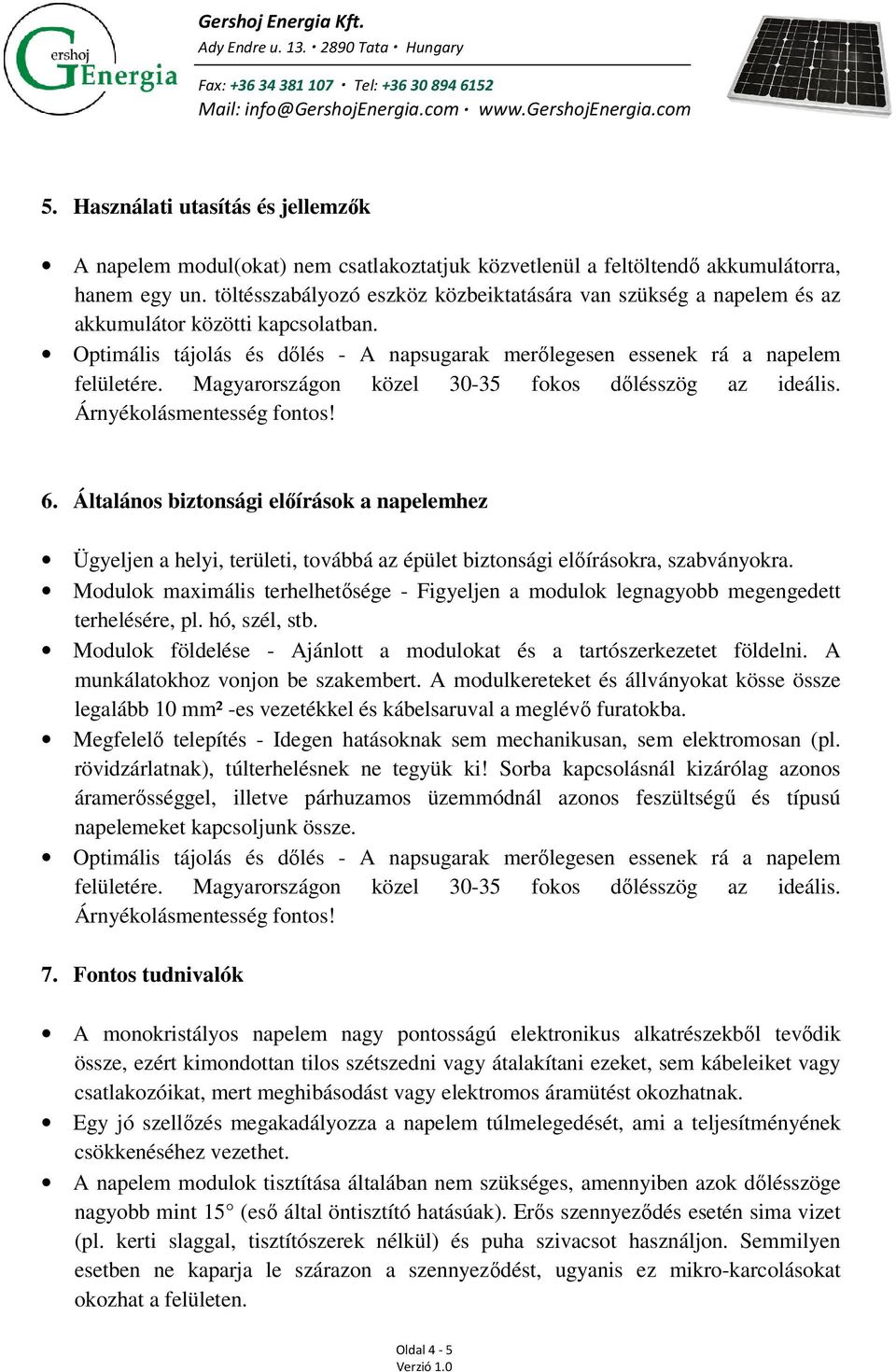

4 5. Használati utasítás és jellemzők A napelem modul(okat) nem csatlakoztatjuk közvetlenül a feltöltendő akkumulátorra, hanem egy un. töltésszabályozó eszköz közbeiktatására van szükség a napelem és az akkumulátor közötti kapcsolatban. Optimális tájolás és dőlés - A napsugarak merőlegesen essenek rá a napelem felületére. Magyarországon közel fokos dőlésszög az ideális. Árnyékolásmentesség fontos! 6. Általános biztonsági előírások a napelemhez Ügyeljen a helyi, területi, továbbá az épület biztonsági előírásokra, szabványokra. Modulok maximális terhelhetősége - Figyeljen a modulok legnagyobb megengedett terhelésére, pl. hó, szél, stb. Modulok földelése - Ajánlott a modulokat és a tartószerkezetet földelni. A munkálatokhoz vonjon be szakembert. A modulkereteket és állványokat kösse össze legalább 10 mm² -es vezetékkel és kábelsaruval a meglévő furatokba. Megfelelő telepítés - Idegen hatásoknak sem mechanikusan, sem elektromosan (pl. rövidzárlatnak), túlterhelésnek ne tegyük ki! Sorba kapcsolásnál kizárólag azonos áramerősséggel, illetve párhuzamos üzemmódnál azonos feszültségű és típusú napelemeket kapcsoljunk össze. Optimális tájolás és dőlés - A napsugarak merőlegesen essenek rá a napelem felületére. Magyarországon közel fokos dőlésszög az ideális. Árnyékolásmentesség fontos! 7. Fontos tudnivalók A monokristályos napelem nagy pontosságú elektronikus alkatrészekből tevődik össze, ezért kimondottan tilos szétszedni vagy átalakítani ezeket, sem kábeleiket vagy csatlakozóikat, mert meghibásodást vagy elektromos áramütést okozhatnak. Egy jó szellőzés megakadályozza a napelem túlmelegedését, ami a teljesítményének csökkenéséhez vezethet. A napelem modulok tisztítása általában nem szükséges, amennyiben azok dőlésszöge nagyobb mint 15 (eső által öntisztító hatásúak). Erős szennyeződés esetén sima vizet (pl. kerti slaggal, tisztítószerek nélkül) és puha szivacsot használjon. Semmilyen esetben ne kaparja le szárazon a szennyeződést, ugyanis ez mikro-karcolásokat okozhat a felületen. Oldal 4-5

Magyarországon közel 30-35 fokos dőlésszög az ideális. Árnyékolásmentesség fontos! 6.

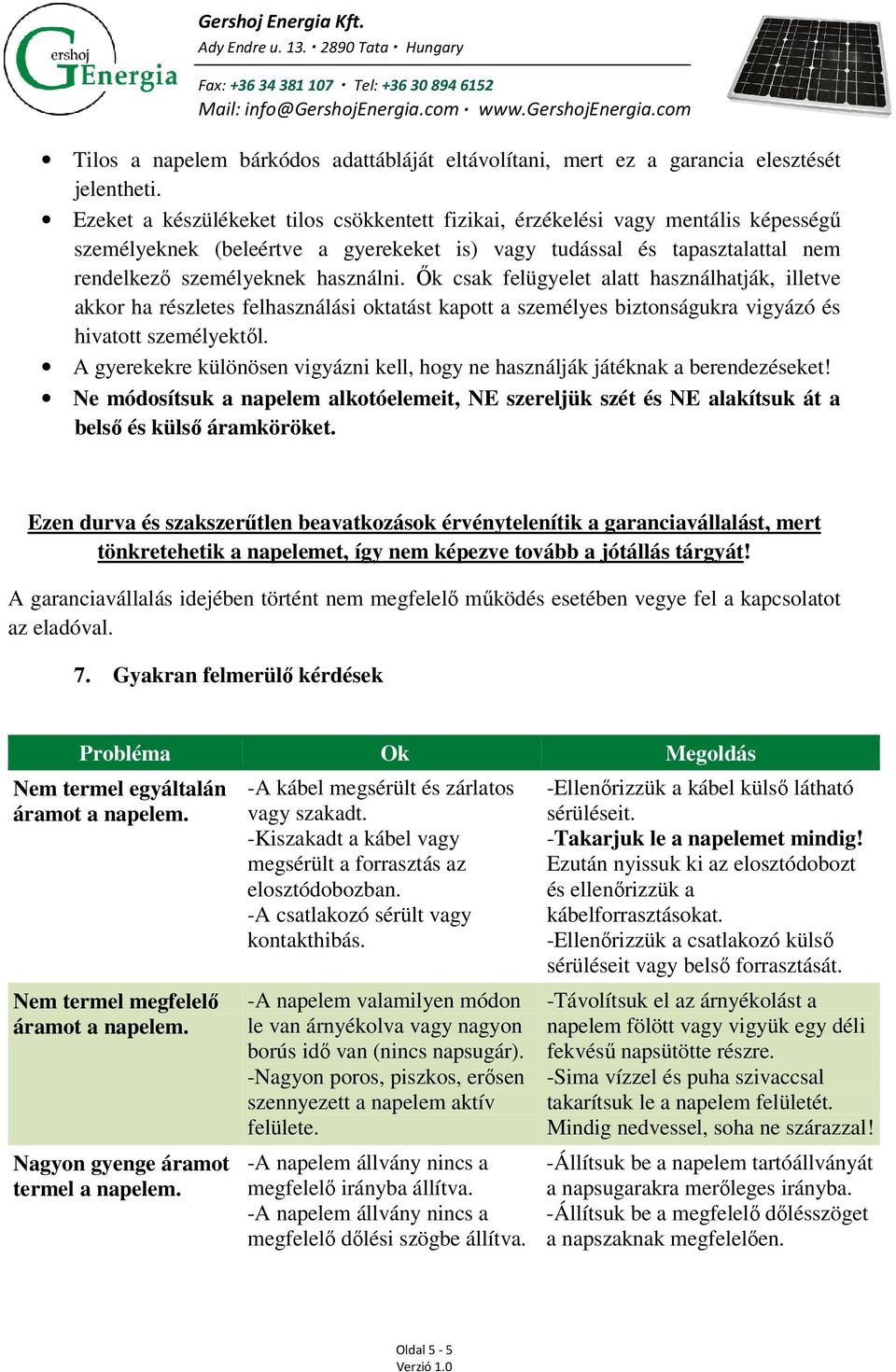

5 Tilos a napelem bárkódos adattábláját eltávolítani, mert ez a garancia elesztését jelentheti. Ezeket a készülékeket tilos csökkentett fizikai, érzékelési vagy mentális képességű személyeknek (beleértve a gyerekeket is) vagy tudással és tapasztalattal nem rendelkező személyeknek használni. Ők csak felügyelet alatt használhatják, illetve akkor ha részletes felhasználási oktatást kapott a személyes biztonságukra vigyázó és hivatott személyektől. A gyerekekre különösen vigyázni kell, hogy ne használják játéknak a berendezéseket! Ne módosítsuk a napelem alkotóelemeit, NE szereljük szét és NE alakítsuk át a belső és külső áramköröket. Ezen durva és szakszerűtlen beavatkozások érvénytelenítik a garanciavállalást, mert tönkretehetik a napelemet, így nem képezve tovább a jótállás tárgyát! A garanciavállalás idejében történt nem megfelelő működés esetében vegye fel a kapcsolatot az eladóval. 7. Gyakran felmerülő kérdések Probléma Ok Megoldás Nem termel egyáltalán áramot a napelem. Nem termel megfelelő áramot a napelem. Nagyon gyenge áramot termel a napelem. -A kábel megsérült és zárlatos vagy szakadt. -Kiszakadt a kábel vagy megsérült a forrasztás az elosztódobozban. -A csatlakozó sérült vagy kontakthibás. -A napelem valamilyen módon le van árnyékolva vagy nagyon borús idő van (nincs napsugár). -Nagyon poros, piszkos, erősen szennyezett a napelem aktív felülete. -A napelem állvány nincs a megfelelő irányba állítva. -A napelem állvány nincs a megfelelő dőlési szögbe állítva. -Ellenőrizzük a kábel külső látható sérüléseit. -Takarjuk le a napelemet mindig! Ezután nyissuk ki az elosztódobozt és ellenőrizzük a kábelforrasztásokat. -Ellenőrizzük a csatlakozó külső sérüléseit vagy belső forrasztását. -Távolítsuk el az árnyékolást a napelem fölött vagy vigyük egy déli fekvésű napsütötte részre. -Sima vízzel és puha szivaccsal takarítsuk le a napelem felületét. Mindig nedvessel, soha ne szárazzal! -Állítsuk be a napelem tartóállványát a napsugarakra merőleges irányba. -Állítsuk be a megfelelő dőlésszöget a napszaknak megfelelően. Oldal 5-5

Ők csak felügyelet alatt használhatják, illetve akkor ha részletes felhasználási oktatást kapott a személyes biztonságukra vigyázó és hivatott személyektől.
