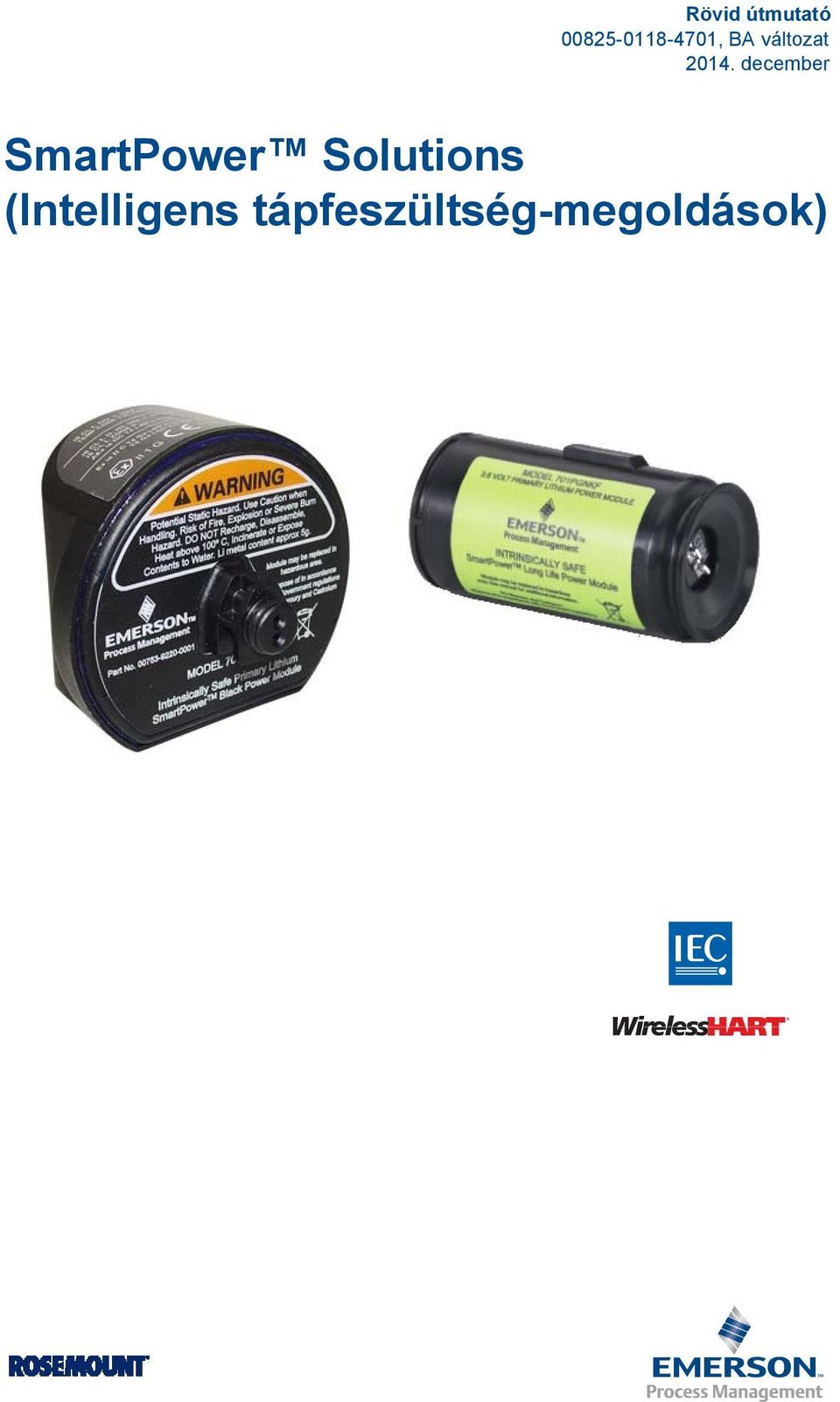

Rövid útmutató , BA változat december. SmartPower Solutions (Intelligens tápfeszültség-megoldások)

Átírás

1 , BA változat SmartPower Solutions (Intelligens tápfeszültség-megoldások)

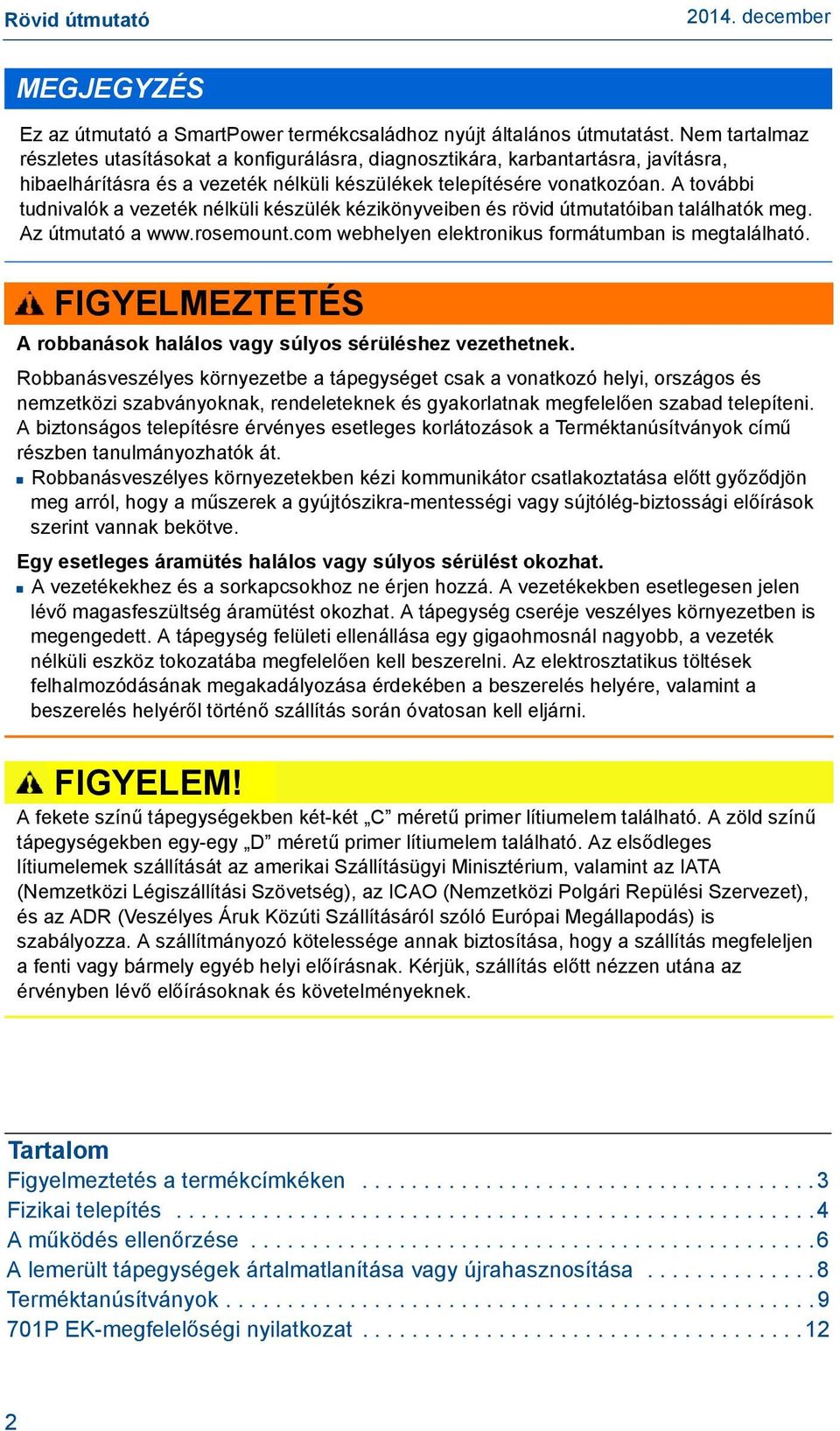

2 MEGJEGYZÉS Ez az útmutató a SmartPower termékcsaládhoz nyújt általános útmutatást. Nem tartalmaz részletes utasításokat a konfigurálásra, diagnosztikára, karbantartásra, javításra, hibaelhárításra és a vezeték nélküli készülékek telepítésére vonatkozóan. A további tudnivalók a vezeték nélküli készülék kézikönyveiben és rövid útmutatóiban találhatók meg. Az útmutató a webhelyen elektronikus formátumban is megtalálható. FIGYELMEZTETÉS A robbanások halálos vagy súlyos sérüléshez vezethetnek. Robbanásveszélyes környezetbe a tápegységet csak a vonatkozó helyi, országos és nemzetközi szabványoknak, rendeleteknek és gyakorlatnak megfelelően szabad telepíteni. A biztonságos telepítésre érvényes esetleges korlátozások a Terméktanúsítványok című részben tanulmányozhatók át. Robbanásveszélyes környezetekben kézi kommunikátor csatlakoztatása előtt győződjön meg arról, hogy a műszerek a gyújtószikra-mentességi vagy sújtólég-biztossági előírások szerint vannak bekötve. Egy esetleges áramütés halálos vagy súlyos sérülést okozhat. A vezetékekhez és a sorkapcsokhoz ne érjen hozzá. A vezetékekben esetlegesen jelen lévő magasfeszültség áramütést okozhat. A tápegység cseréje veszélyes környezetben is megengedett. A tápegység felületi ellenállása egy gigaohmosnál nagyobb, a vezeték nélküli eszköz tokozatába megfelelően kell beszerelni. Az elektrosztatikus töltések felhalmozódásának megakadályozása érdekében a beszerelés helyére, valamint a beszerelés helyéről történő szállítás során óvatosan kell eljárni. FIGYELEM! A fekete színű tápegységekben két-két C méretű primer lítiumelem található. A zöld színű tápegységekben egy-egy D méretű primer lítiumelem található. Az elsődleges lítiumelemek szállítását az amerikai Szállításügyi Minisztérium, valamint az IATA (Nemzetközi Légiszállítási Szövetség), az ICAO (Nemzetközi Polgári Repülési Szervezet), és az ADR (Veszélyes Áruk Közúti Szállításáról szóló Európai Megállapodás) is szabályozza. A szállítmányozó kötelessége annak biztosítása, hogy a szállítás megfeleljen a fenti vagy bármely egyéb helyi előírásnak. Kérjük, szállítás előtt nézzen utána az érvényben lévő előírásoknak és követelményeknek. Tartalom Figyelmeztetés a termékcímkéken Fizikai telepítés A működés ellenőrzése A lemerült tápegységek ártalmatlanítása vagy újrahasznosítása Terméktanúsítványok P EK-megfelelőségi nyilatkozat

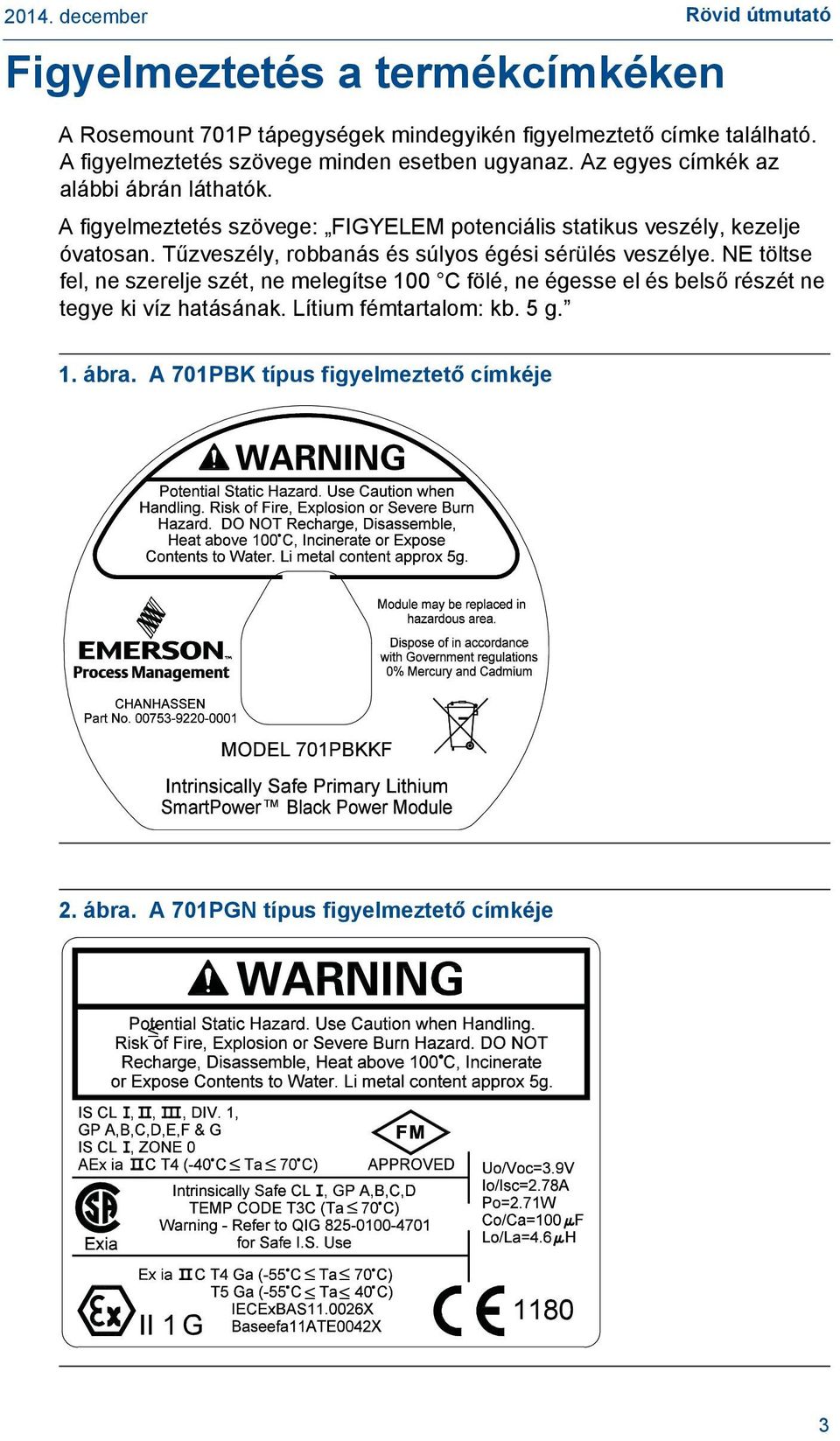

3 Figyelmeztetés a termékcímkéken A Rosemount 701P tápegységek mindegyikén figyelmeztető címke található. A figyelmeztetés szövege minden esetben ugyanaz. Az egyes címkék az alábbi ábrán láthatók. A figyelmeztetés szövege: FIGYELEM potenciális statikus veszély, kezelje óvatosan. Tűzveszély, robbanás és súlyos égési sérülés veszélye. NE töltse fel, ne szerelje szét, ne melegítse 100 C fölé, ne égesse el és belső részét ne tegye ki víz hatásának. Lítium fémtartalom: kb. 5 g. 1. ábra. A 701PBK típus figyelmeztető címkéje 2. ábra. A 701PGN típus figyelmeztető címkéje 3

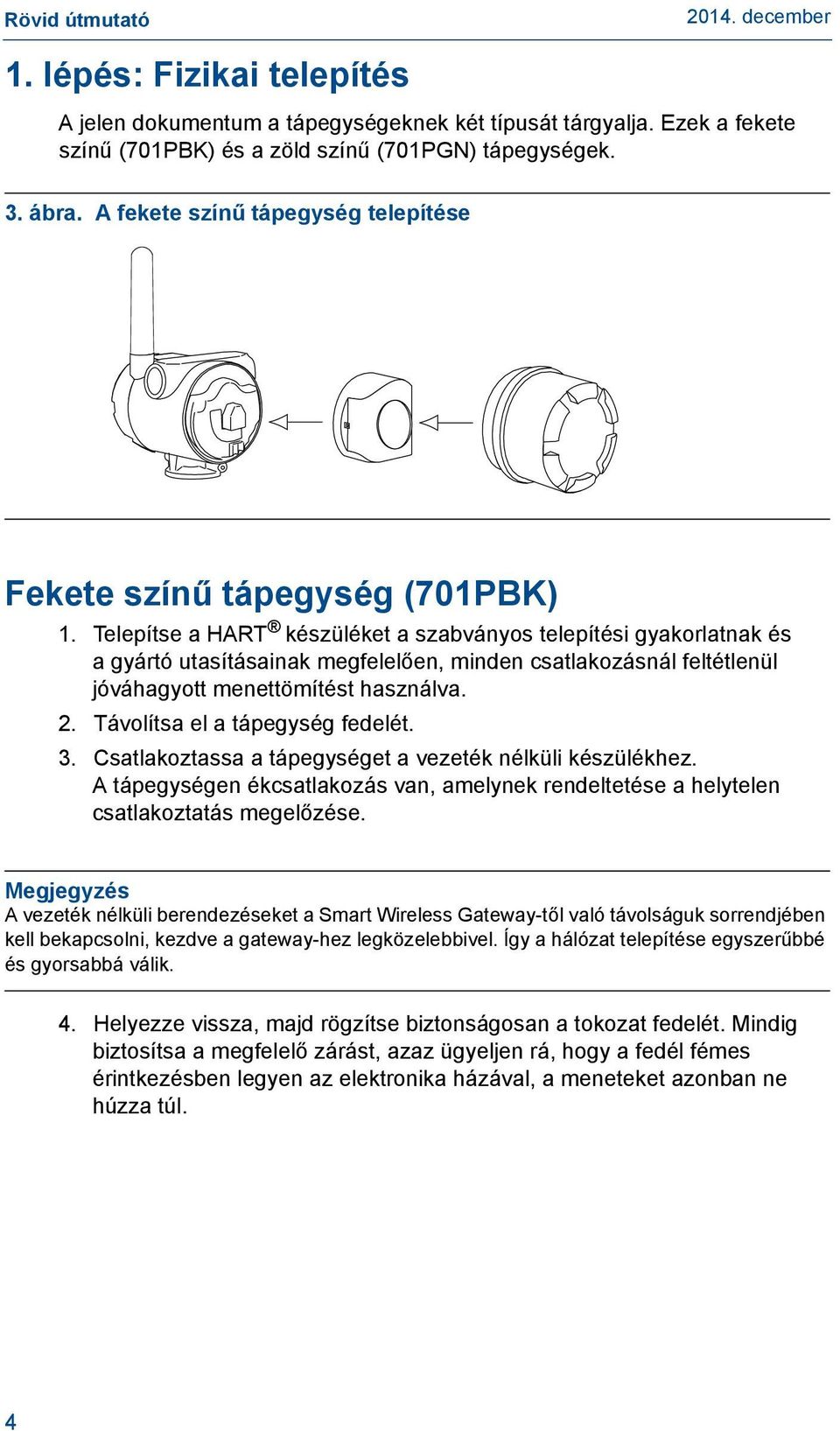

4 1. lépés: Fizikai telepítés A jelen dokumentum a tápegységeknek két típusát tárgyalja. Ezek a fekete színű (701PBK) és a zöld színű (701PGN) tápegységek. 3. ábra. A fekete színű tápegység telepítése Fekete színű tápegység (701PBK) 1. Telepítse a HART készüléket a szabványos telepítési gyakorlatnak és a gyártó utasításainak megfelelően, minden csatlakozásnál feltétlenül jóváhagyott menettömítést használva. 2. Távolítsa el a tápegység fedelét. 3. Csatlakoztassa a tápegységet a vezeték nélküli készülékhez. A tápegységen ékcsatlakozás van, amelynek rendeltetése a helytelen csatlakoztatás megelőzése. Megjegyzés A vezeték nélküli berendezéseket a Smart Wireless Gateway-től való távolságuk sorrendjében kell bekapcsolni, kezdve a gateway-hez legközelebbivel. Így a hálózat telepítése egyszerűbbé és gyorsabbá válik. 4. Helyezze vissza, majd rögzítse biztonságosan a tokozat fedelét. Mindig biztosítsa a megfelelő zárást, azaz ügyeljen rá, hogy a fedél fémes érintkezésben legyen az elektronika házával, a meneteket azonban ne húzza túl. 4

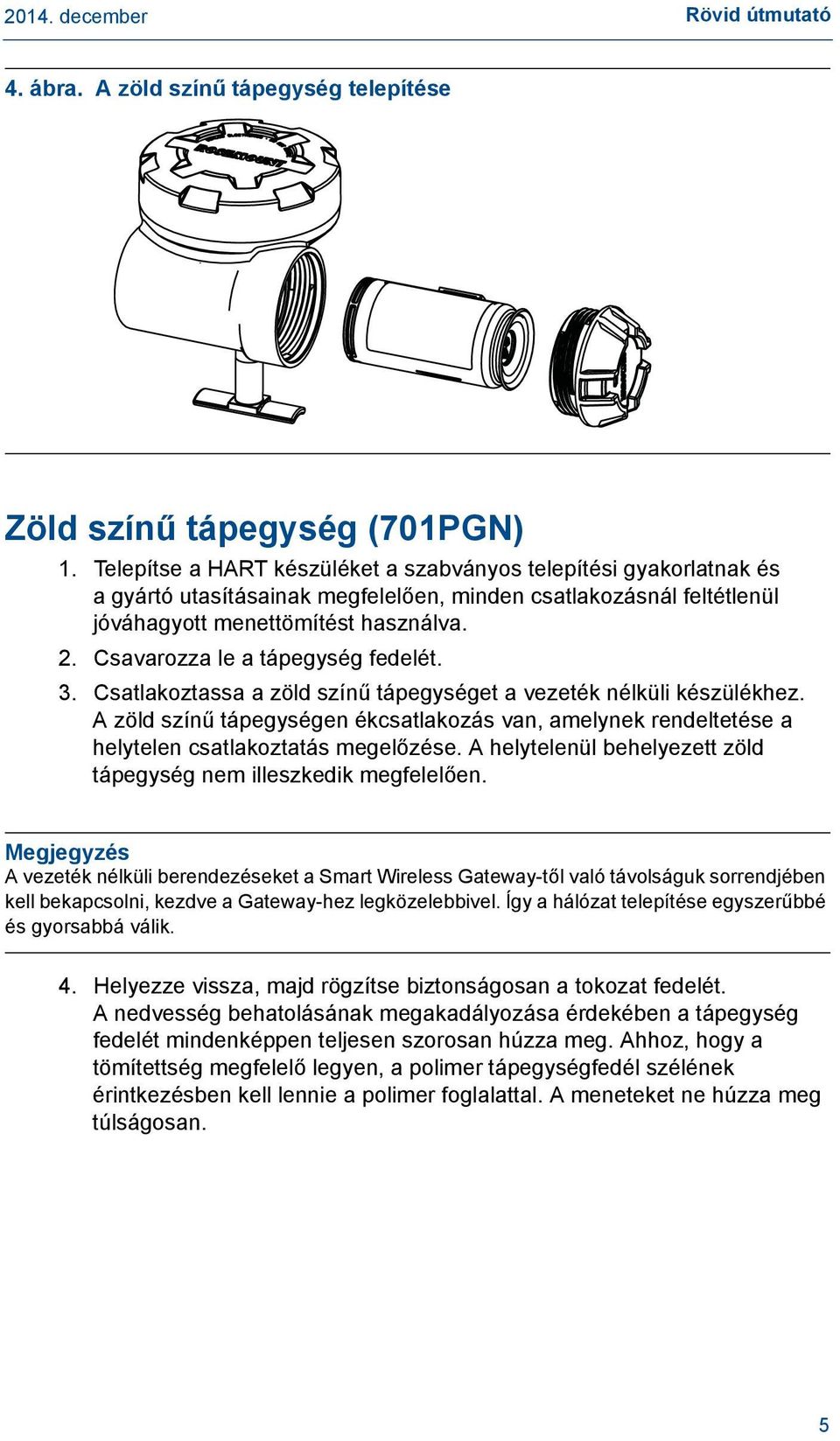

5 4. ábra. A zöld színű tápegység telepítése Zöld színű tápegység (701PGN) 1. Telepítse a HART készüléket a szabványos telepítési gyakorlatnak és a gyártó utasításainak megfelelően, minden csatlakozásnál feltétlenül jóváhagyott menettömítést használva. 2. Csavarozza le a tápegység fedelét. 3. Csatlakoztassa a zöld színű tápegységet a vezeték nélküli készülékhez. A zöld színű tápegységen ékcsatlakozás van, amelynek rendeltetése a helytelen csatlakoztatás megelőzése. A helytelenül behelyezett zöld tápegység nem illeszkedik megfelelően. Megjegyzés A vezeték nélküli berendezéseket a Smart Wireless Gateway-től való távolságuk sorrendjében kell bekapcsolni, kezdve a Gateway-hez legközelebbivel. Így a hálózat telepítése egyszerűbbé és gyorsabbá válik. 4. Helyezze vissza, majd rögzítse biztonságosan a tokozat fedelét. A nedvesség behatolásának megakadályozása érdekében a tápegység fedelét mindenképpen teljesen szorosan húzza meg. Ahhoz, hogy a tömítettség megfelelő legyen, a polimer tápegységfedél szélének érintkezésben kell lennie a polimer foglalattal. A meneteket ne húzza meg túlságosan. 5

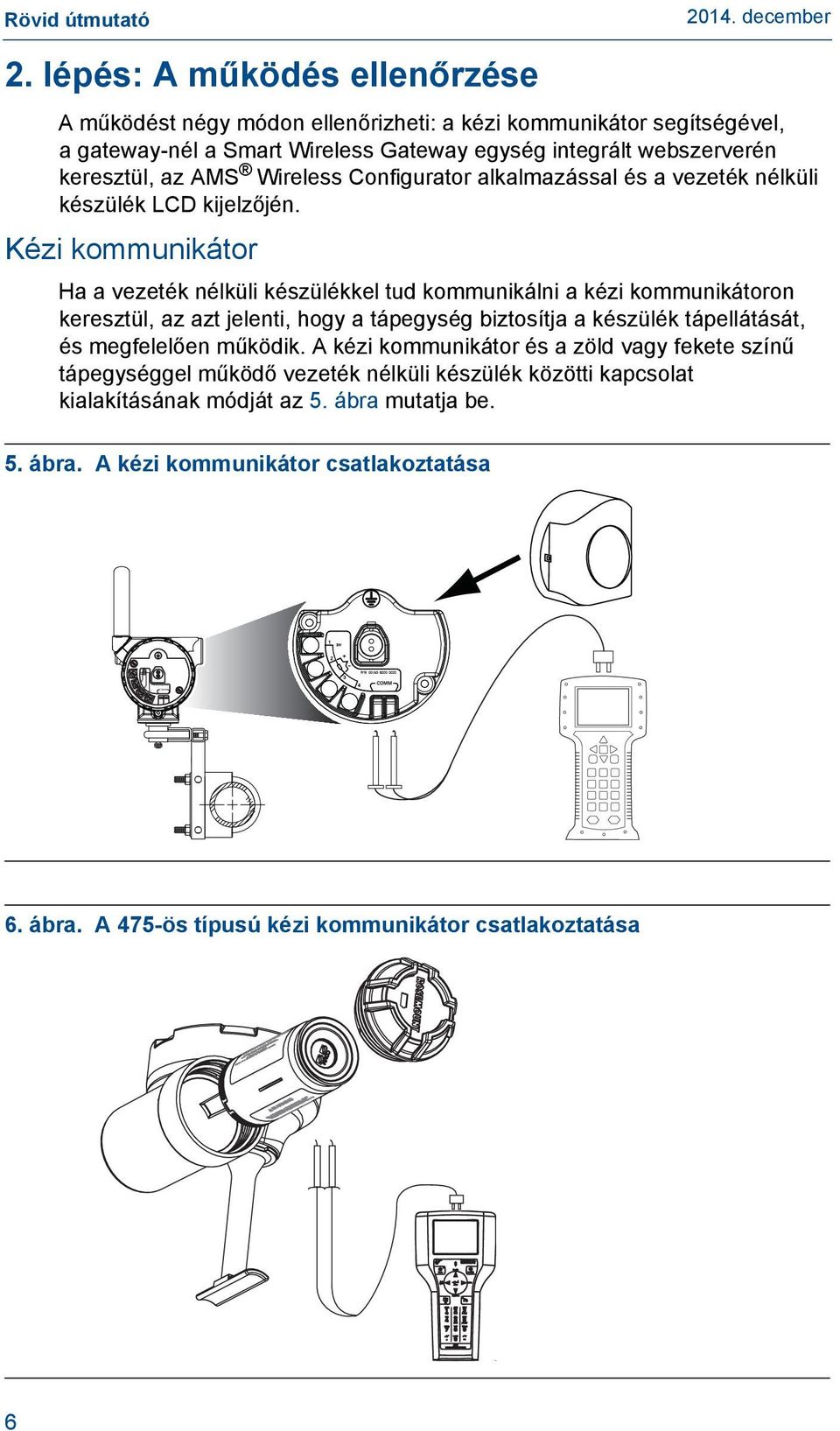

6 1 2 3 P/N COMM 2. lépés: A működés ellenőrzése A működést négy módon ellenőrizheti: a kézi kommunikátor segítségével, a gateway-nél a Smart Wireless Gateway egység integrált webszerverén keresztül, az AMS Wireless Configurator alkalmazással és a vezeték nélküli készülék LCD kijelzőjén. Kézi kommunikátor Ha a vezeték nélküli készülékkel tud kommunikálni a kézi kommunikátoron keresztül, az azt jelenti, hogy a tápegység biztosítja a készülék tápellátását, és megfelelően működik. A kézi kommunikátor és a zöld vagy fekete színű tápegységgel működő vezeték nélküli készülék közötti kapcsolat kialakításának módját az 5. ábra mutatja be. 5. ábra. A kézi kommunikátor csatlakoztatása 6. ábra. A 475-ös típusú kézi kommunikátor csatlakoztatása 6

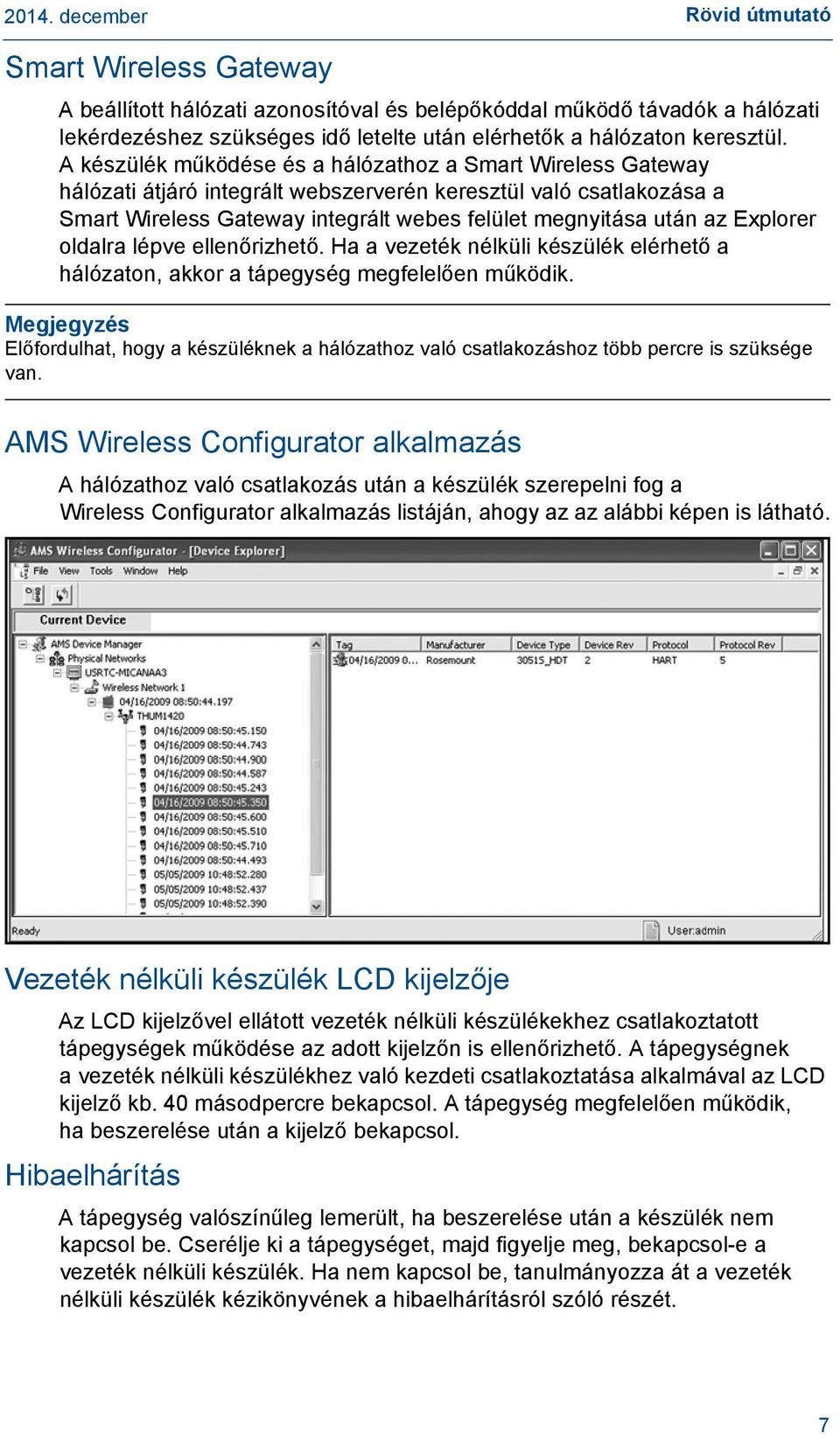

7 Smart Wireless Gateway A beállított hálózati azonosítóval és belépőkóddal működő távadók a hálózati lekérdezéshez szükséges idő letelte után elérhetők a hálózaton keresztül. A készülék működése és a hálózathoz a Smart Wireless Gateway hálózati átjáró integrált webszerverén keresztül való csatlakozása a Smart Wireless Gateway integrált webes felület megnyitása után az Explorer oldalra lépve ellenőrizhető. Ha a vezeték nélküli készülék elérhető a hálózaton, akkor a tápegység megfelelően működik. Megjegyzés Előfordulhat, hogy a készüléknek a hálózathoz való csatlakozáshoz több percre is szüksége van. AMS Wireless Configurator alkalmazás A hálózathoz való csatlakozás után a készülék szerepelni fog a Wireless Configurator alkalmazás listáján, ahogy az az alábbi képen is látható. Vezeték nélküli készülék LCD kijelzője Az LCD kijelzővel ellátott vezeték nélküli készülékekhez csatlakoztatott tápegységek működése az adott kijelzőn is ellenőrizhető. A tápegységnek a vezeték nélküli készülékhez való kezdeti csatlakoztatása alkalmával az LCD kijelző kb. 40 másodpercre bekapcsol. A tápegység megfelelően működik, ha beszerelése után a kijelző bekapcsol. Hibaelhárítás A tápegység valószínűleg lemerült, ha beszerelése után a készülék nem kapcsol be. Cserélje ki a tápegységet, majd figyelje meg, bekapcsol-e a vezeték nélküli készülék. Ha nem kapcsol be, tanulmányozza át a vezeték nélküli készülék kézikönyvének a hibaelhárításról szóló részét. 7

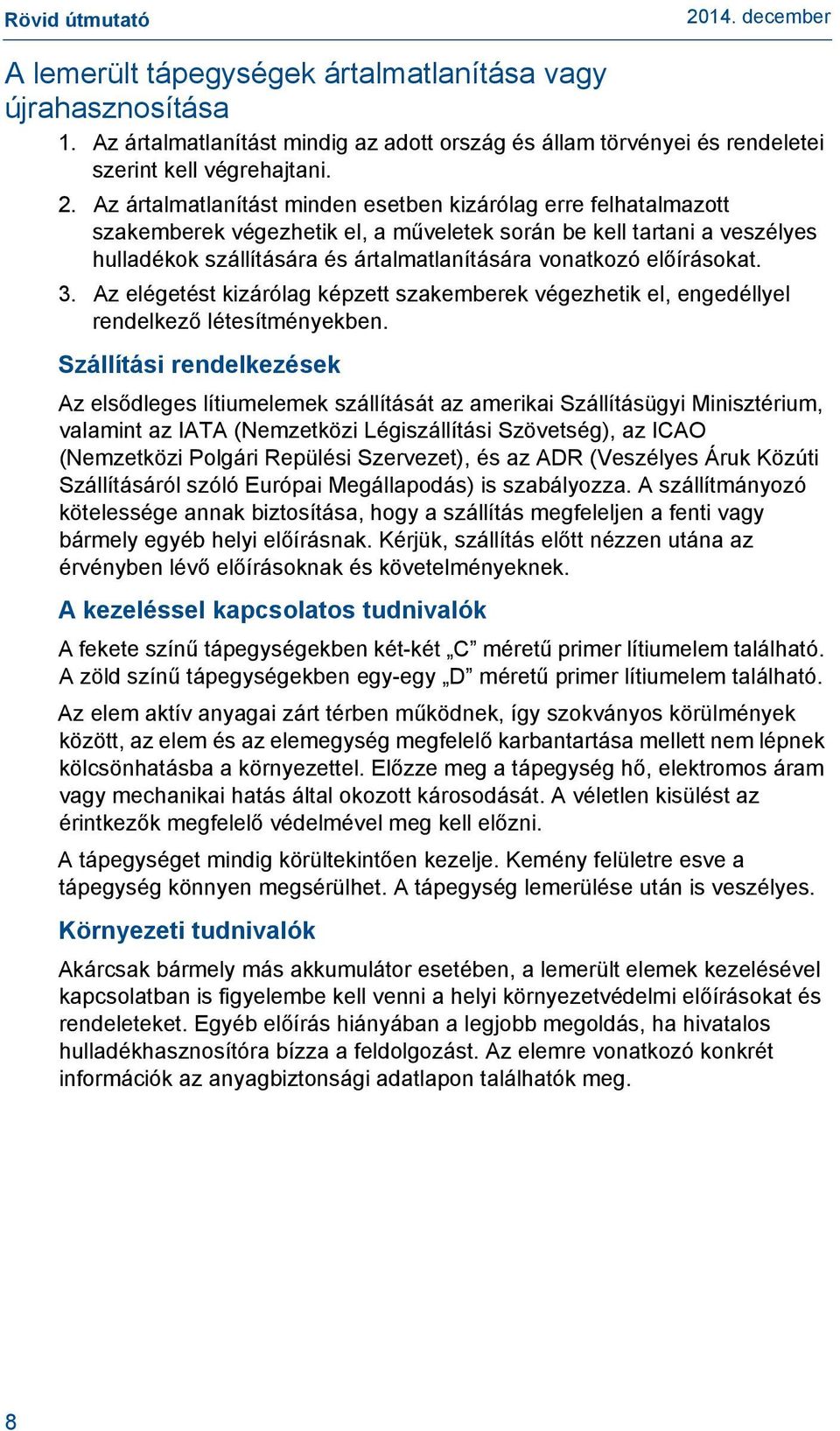

8 A lemerült tápegységek ártalmatlanítása vagy újrahasznosítása 1. Az ártalmatlanítást mindig az adott ország és állam törvényei és rendeletei szerint kell végrehajtani. 2. Az ártalmatlanítást minden esetben kizárólag erre felhatalmazott szakemberek végezhetik el, a műveletek során be kell tartani a veszélyes hulladékok szállítására és ártalmatlanítására vonatkozó előírásokat. 3. Az elégetést kizárólag képzett szakemberek végezhetik el, engedéllyel rendelkező létesítményekben. Szállítási rendelkezések Az elsődleges lítiumelemek szállítását az amerikai Szállításügyi Minisztérium, valamint az IATA (Nemzetközi Légiszállítási Szövetség), az ICAO (Nemzetközi Polgári Repülési Szervezet), és az ADR (Veszélyes Áruk Közúti Szállításáról szóló Európai Megállapodás) is szabályozza. A szállítmányozó kötelessége annak biztosítása, hogy a szállítás megfeleljen a fenti vagy bármely egyéb helyi előírásnak. Kérjük, szállítás előtt nézzen utána az érvényben lévő előírásoknak és követelményeknek. A kezeléssel kapcsolatos tudnivalók A fekete színű tápegységekben két-két C méretű primer lítiumelem található. A zöld színű tápegységekben egy-egy D méretű primer lítiumelem található. Az elem aktív anyagai zárt térben működnek, így szokványos körülmények között, az elem és az elemegység megfelelő karbantartása mellett nem lépnek kölcsönhatásba a környezettel. Előzze meg a tápegység hő, elektromos áram vagy mechanikai hatás által okozott károsodását. A véletlen kisülést az érintkezők megfelelő védelmével meg kell előzni. A tápegységet mindig körültekintően kezelje. Kemény felületre esve a tápegység könnyen megsérülhet. A tápegység lemerülése után is veszélyes. Környezeti tudnivalók Akárcsak bármely más akkumulátor esetében, a lemerült elemek kezelésével kapcsolatban is figyelembe kell venni a helyi környezetvédelmi előírásokat és rendeleteket. Egyéb előírás hiányában a legjobb megoldás, ha hivatalos hulladékhasznosítóra bízza a feldolgozást. Az elemre vonatkozó konkrét információk az anyagbiztonsági adatlapon találhatók meg. 8

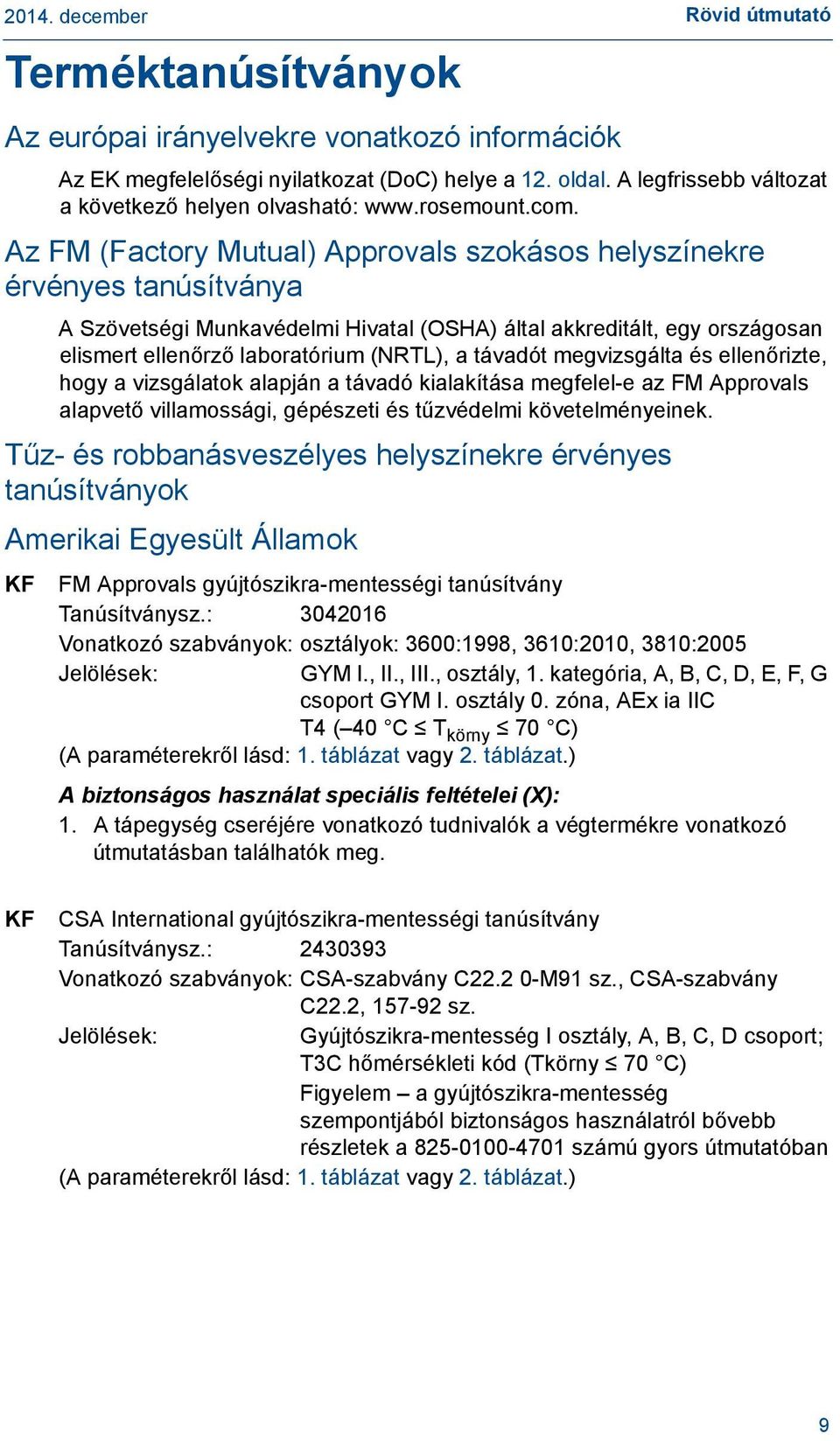

9 Terméktanúsítványok Az európai irányelvekre vonatkozó információk Az EK megfelelőségi nyilatkozat (DoC) helye a 12. oldal. A legfrissebb változat a következő helyen olvasható: Az FM (Factory Mutual) Approvals szokásos helyszínekre érvényes tanúsítványa A Szövetségi Munkavédelmi Hivatal (OSHA) által akkreditált, egy országosan elismert ellenőrző laboratórium (NRTL), a távadót megvizsgálta és ellenőrizte, hogy a vizsgálatok alapján a távadó kialakítása megfelel-e az FM Approvals alapvető villamossági, gépészeti és tűzvédelmi követelményeinek. Tűz- és robbanásveszélyes helyszínekre érvényes tanúsítványok Amerikai Egyesült Államok KF FM Approvals gyújtószikra-mentességi tanúsítvány Tanúsítványsz.: Vonatkozó szabványok: osztályok: 3600:1998, 3610:2010, 3810:2005 Jelölések: GYM I., II., III., osztály, 1. kategória, A, B, C, D, E, F, G csoport GYM I. osztály 0. zóna, AEx ia IIC T4 ( 40 C T körny 70 C) (A paraméterekről lásd: 1. táblázat vagy 2. táblázat.) A biztonságos használat speciális feltételei (X): 1. A tápegység cseréjére vonatkozó tudnivalók a végtermékre vonatkozó útmutatásban találhatók meg. KF CSA International gyújtószikra-mentességi tanúsítvány Tanúsítványsz.: Vonatkozó szabványok: CSA-szabvány C M91 sz., CSA-szabvány C22.2, sz. Jelölések: Gyújtószikra-mentesség I osztály, A, B, C, D csoport; T3C hőmérsékleti kód (Tkörny 70 C) Figyelem a gyújtószikra-mentesség szempontjából biztonságos használatról bővebb részletek a számú gyors útmutatóban (A paraméterekről lásd: 1. táblázat vagy 2. táblázat.) 9

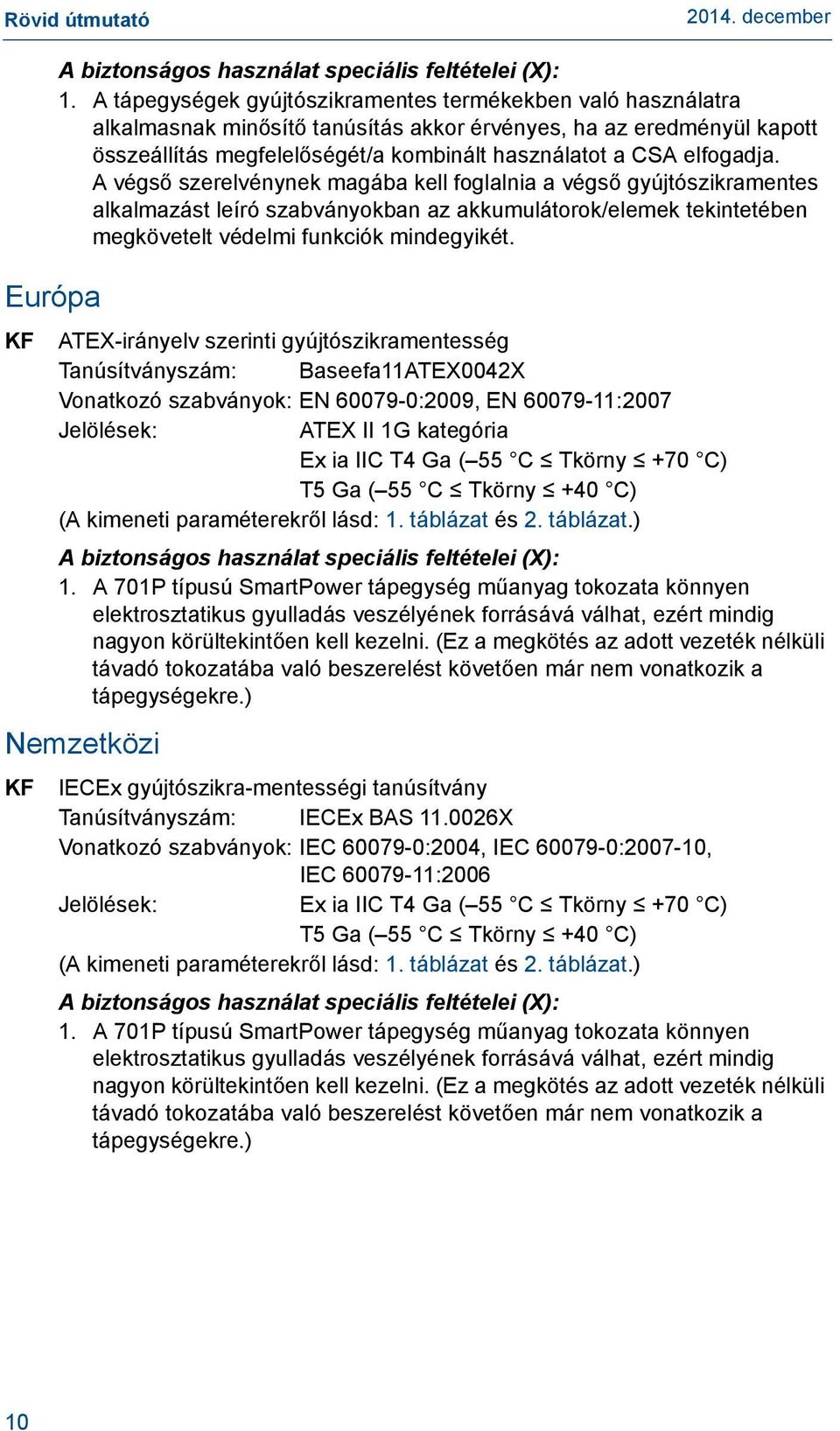

10 Európa KF A biztonságos használat speciális feltételei (X): 1. A tápegységek gyújtószikramentes termékekben való használatra alkalmasnak minősítő tanúsítás akkor érvényes, ha az eredményül kapott összeállítás megfelelőségét/a kombinált használatot a CSA elfogadja. A végső szerelvénynek magába kell foglalnia a végső gyújtószikramentes alkalmazást leíró szabványokban az akkumulátorok/elemek tekintetében megkövetelt védelmi funkciók mindegyikét. ATEX-irányelv szerinti gyújtószikramentesség Tanúsítványszám: Baseefa11ATEX0042X Vonatkozó szabványok: EN :2009, EN :2007 Jelölések: ATEX II 1G kategória Ex ia IIC T4 Ga ( 55 C Tkörny +70 C) T5 Ga ( 55 C Tkörny +40 C) (A kimeneti paraméterekről lásd: 1. táblázat és 2. táblázat.) A biztonságos használat speciális feltételei (X): 1. A 701P típusú SmartPower tápegység műanyag tokozata könnyen elektrosztatikus gyulladás veszélyének forrásává válhat, ezért mindig nagyon körültekintően kell kezelni. (Ez a megkötés az adott vezeték nélküli távadó tokozatába való beszerelést követően már nem vonatkozik a tápegységekre.) Nemzetközi KF IECEx gyújtószikra-mentességi tanúsítvány Tanúsítványszám: IECEx BAS X Vonatkozó szabványok: IEC :2004, IEC : , IEC :2006 Jelölések: Ex ia IIC T4 Ga ( 55 C Tkörny +70 C) T5 Ga ( 55 C Tkörny +40 C) (A kimeneti paraméterekről lásd: 1. táblázat és 2. táblázat.) A biztonságos használat speciális feltételei (X): 1. A 701P típusú SmartPower tápegység műanyag tokozata könnyen elektrosztatikus gyulladás veszélyének forrásává válhat, ezért mindig nagyon körültekintően kell kezelni. (Ez a megkötés az adott vezeték nélküli távadó tokozatába való beszerelést követően már nem vonatkozik a tápegységekre.) 10

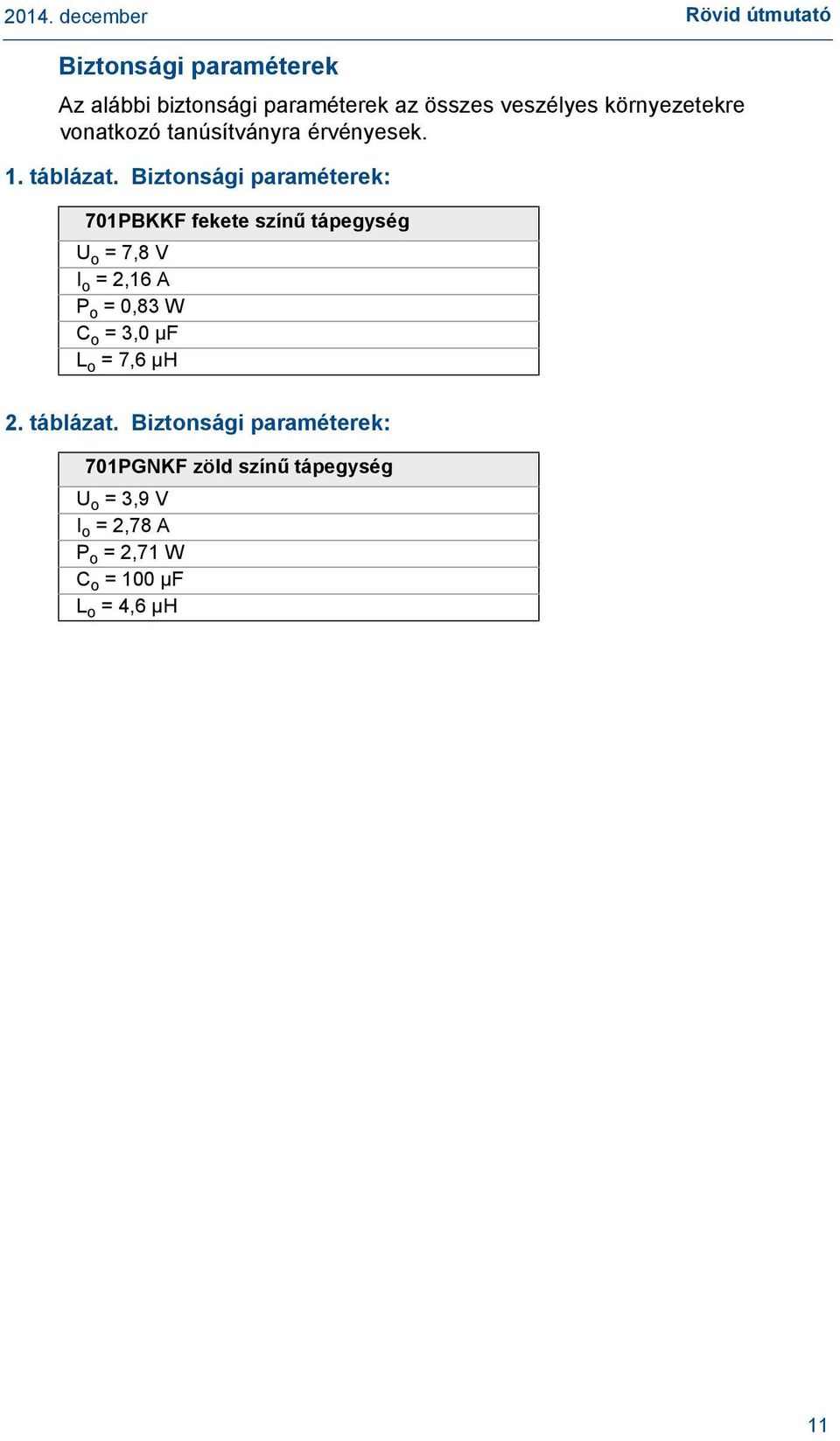

11 Biztonsági paraméterek Az alábbi biztonsági paraméterek az összes veszélyes környezetekre vonatkozó tanúsítványra érvényesek. 1. táblázat. Biztonsági paraméterek: 701PBKKF fekete színű tápegység U o = 7,8 V I o = 2,16 A P o = 0,83 W C o = 3,0 µf L o = 7,6 µh 2. táblázat. Biztonsági paraméterek: 701PGNKF zöld színű tápegység U o = 3,9 V I o = 2,78 A P o = 2,71 W C o = 100 µf L o = 4,6 µh 11

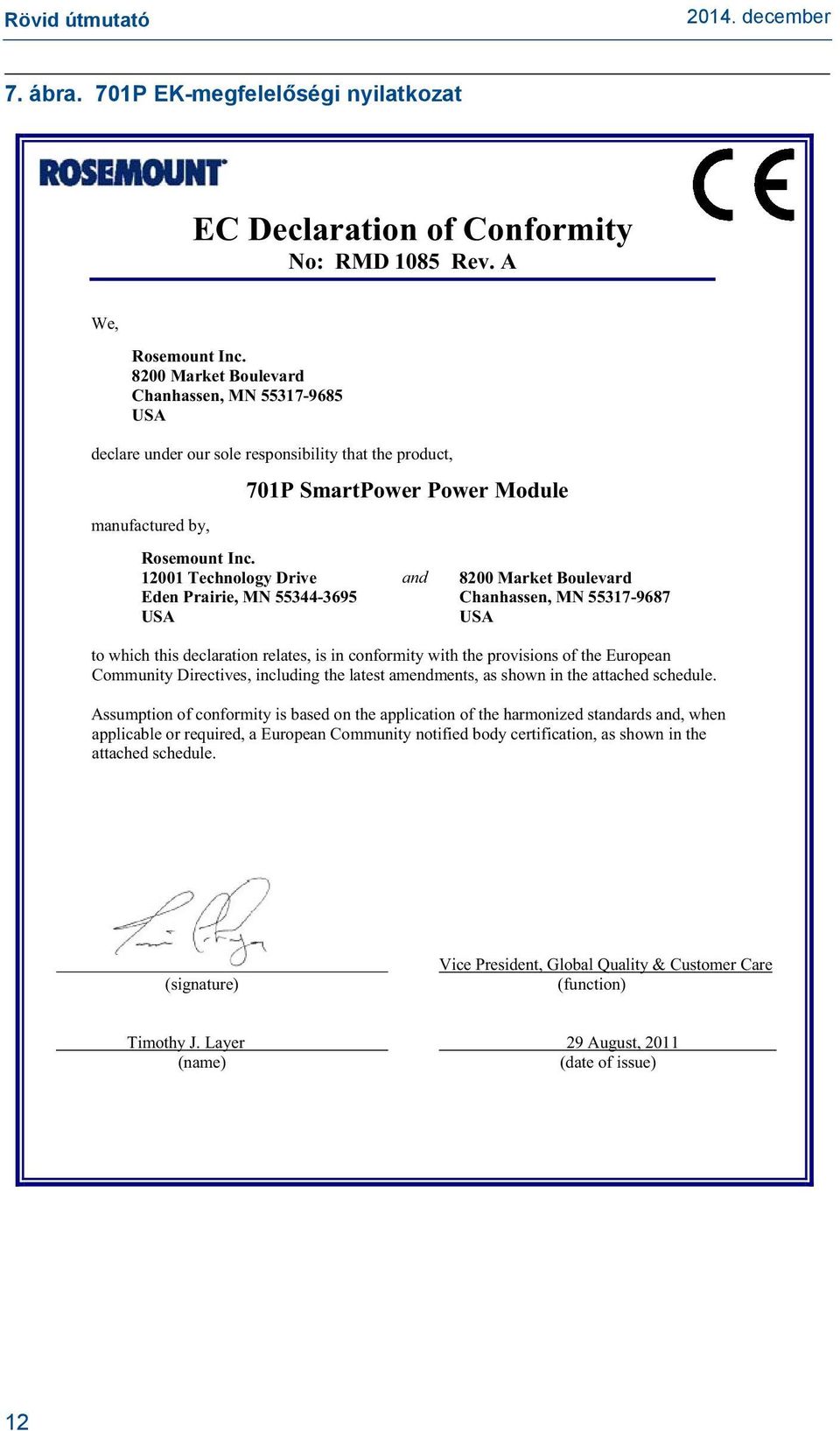

12 7. ábra. 701P EK-megfelelőségi nyilatkozat EC Declaration of Conformity No: RMD 1085 Rev. A We, Rosemount Inc Market Boulevard Chanhassen, MN USA declare under our sole responsibility that the product, manufactured by, 701P SmartPower Power Module Rosemount Inc Technology Drive and 8200 Market Boulevard Eden Prairie, MN Chanhassen, MN USA USA to which this declaration relates, is in conformity with the provisions of the European Community Directives, including the latest amendments, as shown in the attached schedule. Assumption of conformity is based on the application of the harmonized standards and, when applicable or required, a European Community notified body certification, as shown in the attached schedule. (signature) Vice President, Global Quality & Customer Care (function) Timothy J. Layer 29 August, 2011 (name) (date of issue) 12

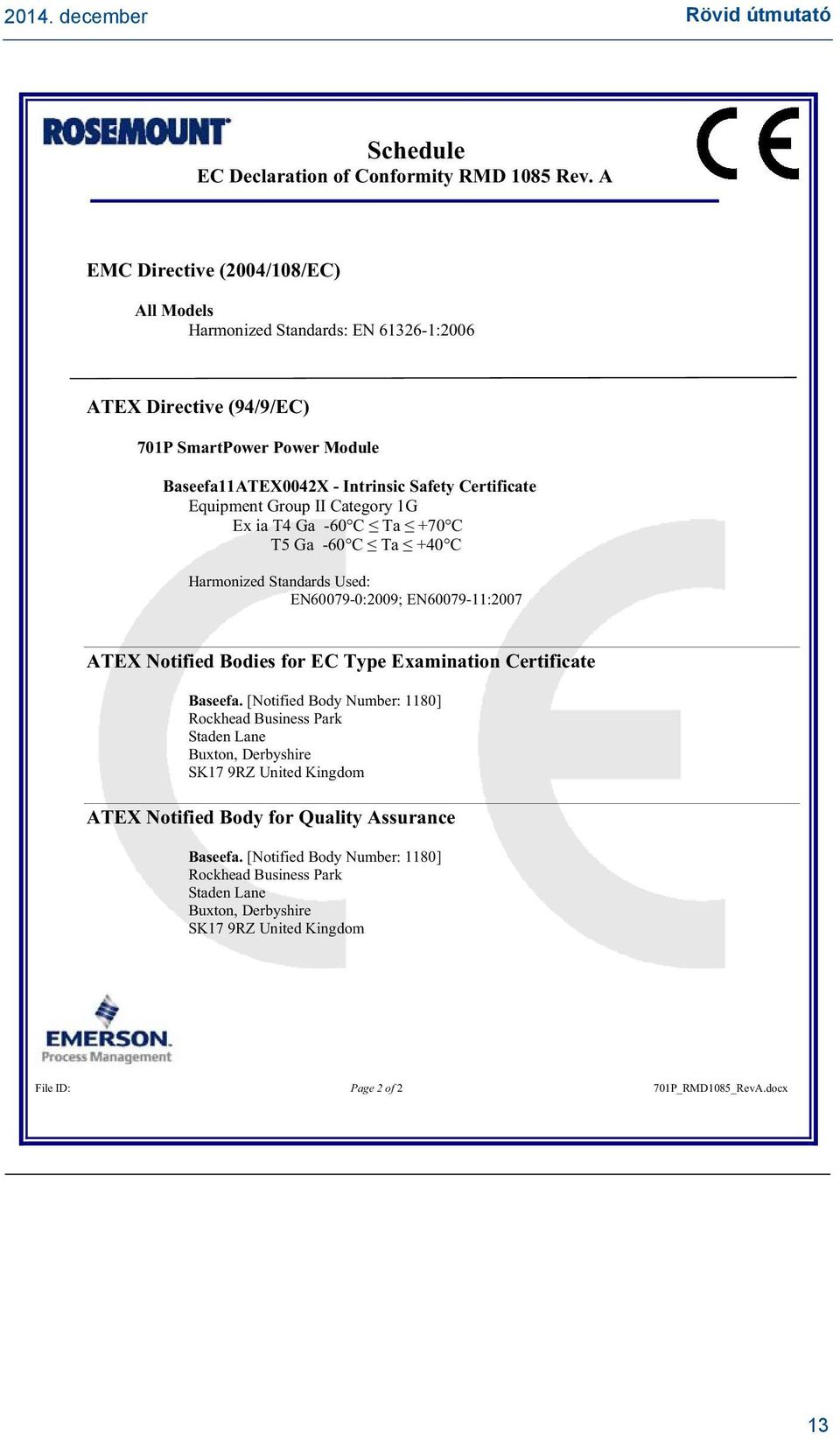

13 Schedule EC Declaration of Conformity RMD 1085 Rev. A EMC Directive (2004/108/EC) All Models Harmonized Standards: EN :2006 ATEX Directive (94/9/EC) 701P SmartPower Power Module Baseefa11ATEX0042X - Intrinsic Safety Certificate Equipment Group II Category 1G Ex ia T4 Ga -60 C Ta +70 C T5 Ga -60 C Ta +40 C Harmonized Standards Used: EN :2009; EN :2007 ATEX Notified Bodies for EC Type Examination Certificate Baseefa. [Notified Body Number: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ United Kingdom ATEX Notified Body for Quality Assurance Baseefa. [Notified Body Number: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ United Kingdom File ID: Page 2 of 2 701P_RMD1085_RevA.docx 13

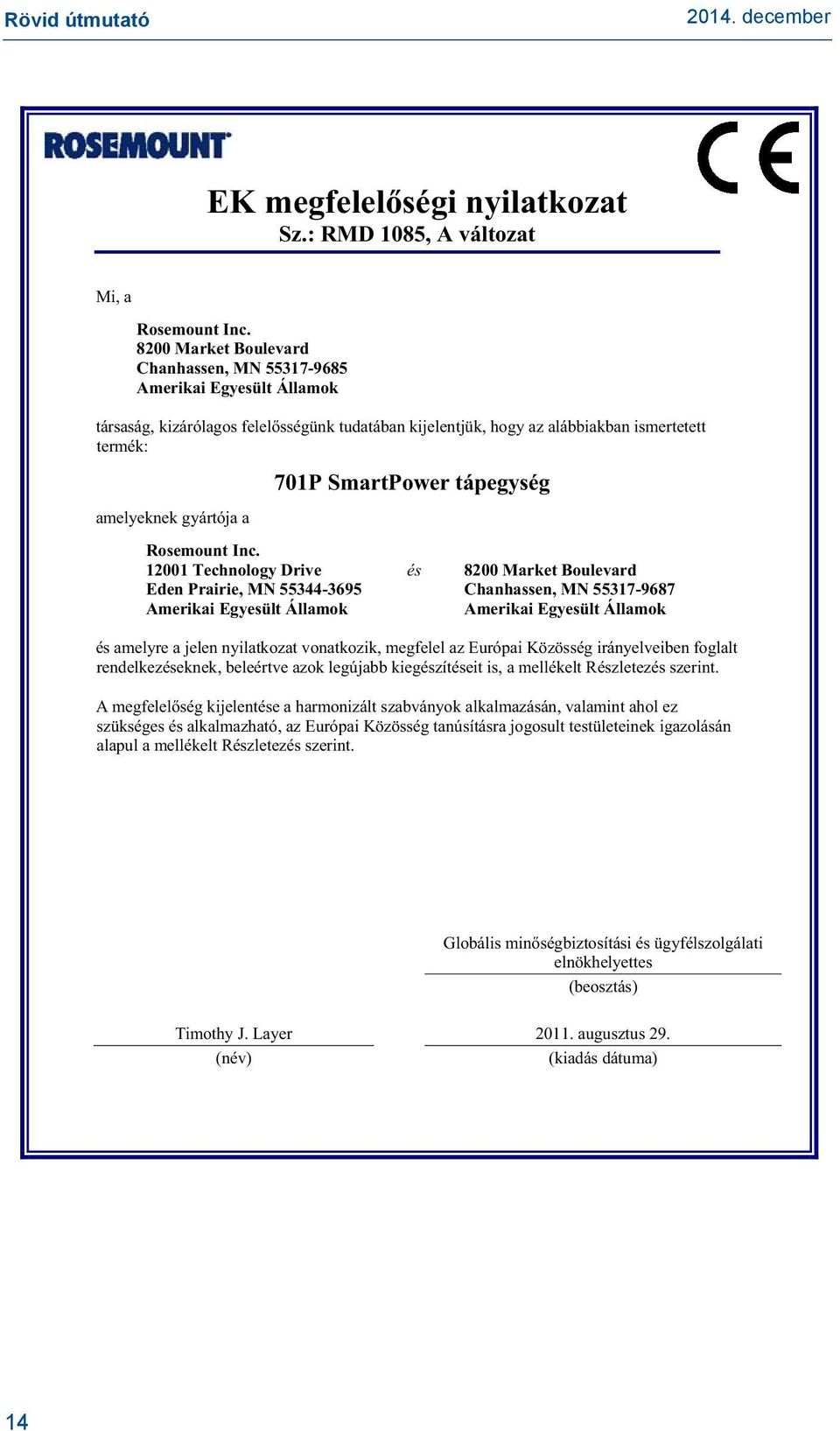

14 EK megfelel ségi nyilatkozat Sz.: RMD 1085, A változat Mi, a Rosemount Inc Market Boulevard Chanhassen, MN Amerikai Egyesült Államok társaság, kizárólagos felel sségünk tudatában kijelentjük, hogy az alábbiakban ismertetett termék: amelyeknek gyártója a 701P SmartPower tápegység Rosemount Inc Technology Drive és 8200 Market Boulevard Eden Prairie, MN Chanhassen, MN Amerikai Egyesült Államok Amerikai Egyesült Államok és amelyre a jelen nyilatkozat vonatkozik, megfelel az Európai Közösség irányelveiben foglalt rendelkezéseknek, beleértve azok legújabb kiegészítéseit is, a mellékelt Részletezés szerint. A megfelel ség kijelentése a harmonizált szabványok alkalmazásán, valamint ahol ez szükséges és alkalmazható, az Európai Közösség tanúsításra jogosult testületeinek igazolásán alapul a mellékelt Részletezés szerint. Globális min ségbiztosítási és ügyfélszolgálati elnökhelyettes (beosztás) Timothy J. Layer augusztus 29. (név) (kiadás dátuma) 14

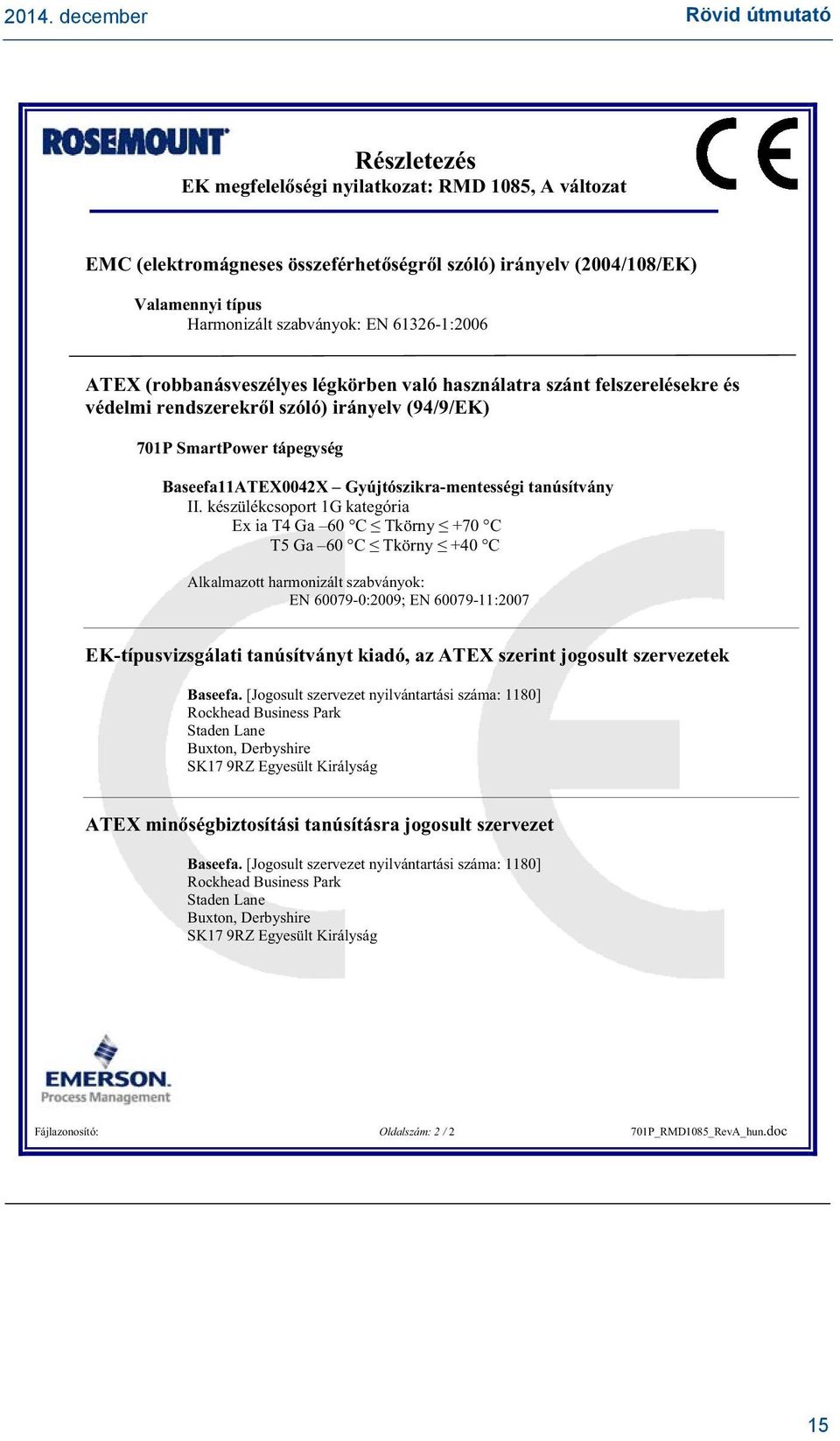

15 Részletezés EK megfelel ségi nyilatkozat: RMD 1085, A változat EMC (elektromágneses összeférhet ségr l szóló) irányelv (2004/108/EK) Valamennyi típus Harmonizált szabványok: EN :2006 ATEX (robbanásveszélyes légkörben való használatra szánt felszerelésekre és védelmi rendszerekr l szóló) irányelv (94/9/EK) 701P SmartPower tápegység Baseefa11ATEX0042X Gyújtószikra-mentességi tanúsítvány II. készülékcsoport 1G kategória Ex ia T4 Ga 60 C Tkörny +70 C T5 Ga 60 C Tkörny +40 C Alkalmazott harmonizált szabványok: EN :2009; EN :2007 EK-típusvizsgálati tanúsítványt kiadó, az ATEX szerint jogosult szervezetek Baseefa. [Jogosult szervezet nyilvántartási száma: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ Egyesült Királyság ATEX min ségbiztosítási tanúsításra jogosult szervezet Baseefa. [Jogosult szervezet nyilvántartási száma: 1180] Rockhead Business Park Staden Lane Buxton, Derbyshire SK17 9RZ Egyesült Királyság Fájlazonosító: Oldalszám: 2 / 2 701P_RMD1085_RevA_hun.doc 15

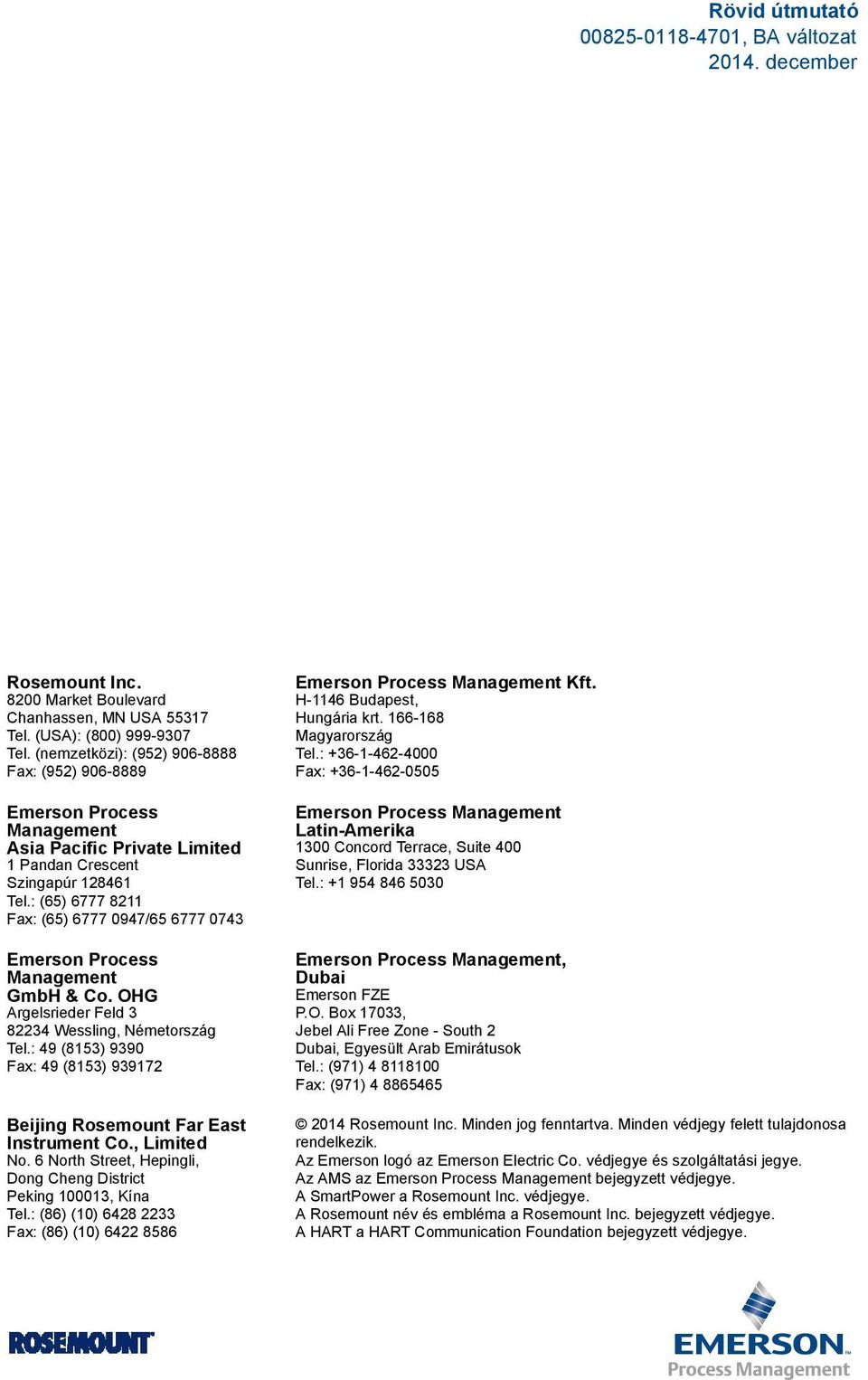

16 * * , BA változat Rosemount Inc Market Boulevard Chanhassen, MN USA Tel. (USA): (800) Tel. (nemzetközi): (952) Fax: (952) Emerson Process Management Asia Pacific Private Limited 1 Pandan Crescent Szingapúr Tel.: (65) Fax: (65) / Emerson Process Management GmbH & Co. OHG Argelsrieder Feld Wessling, Németország Tel.: 49 (8153) 9390 Fax: 49 (8153) Beijing Rosemount Far East Instrument Co., Limited No. 6 North Street, Hepingli, Dong Cheng District Peking , Kína Tel.: (86) (10) Fax: (86) (10) Emerson Process Management Kft. H-1146 Budapest, Hungária krt Magyarország Tel.: Fax: Emerson Process Management Latin-Amerika 1300 Concord Terrace, Suite 400 Sunrise, Florida USA Tel.: Emerson Process Management, Dubai Emerson FZE P.O. Box 17033, Jebel Ali Free Zone - South 2 Dubai, Egyesült Arab Emirátusok Tel.: (971) Fax: (971) Rosemount Inc. Minden jog fenntartva. Minden védjegy felett tulajdonosa rendelkezik. Az Emerson logó az Emerson Electric Co. védjegye és szolgáltatási jegye. Az AMS az Emerson Process Management bejegyzett védjegye. A SmartPower a Rosemount Inc. védjegye. A Rosemount név és embléma a Rosemount Inc. bejegyzett védjegye. A HART a HART Communication Foundation bejegyzett védjegye.
