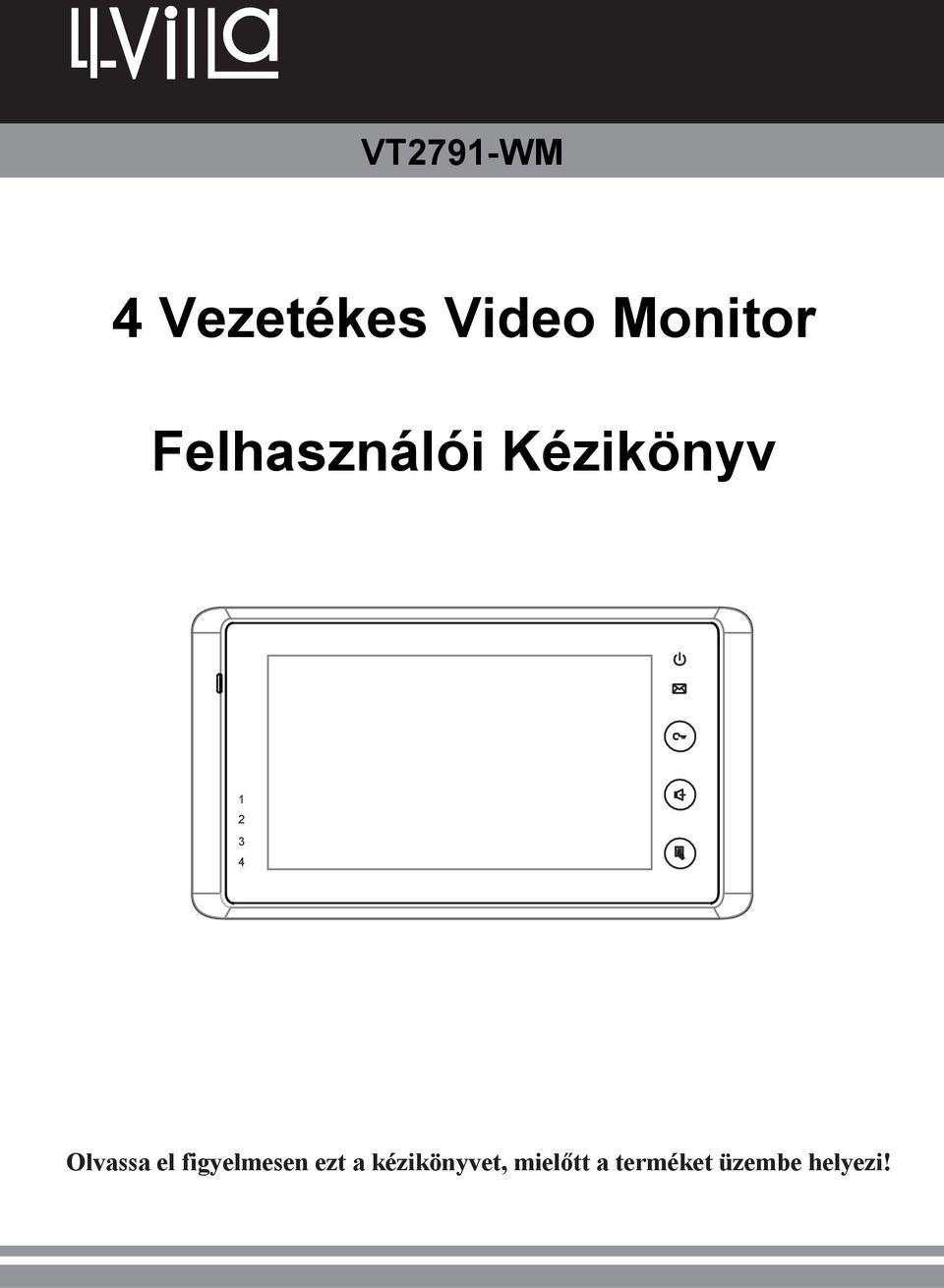

1 VT79-WM Vezetékes Video Monitor Felhasználói Kézikönyv Olvassa el figyelmesen ezt a kézikönyvet, mielőtt a terméket üzembe helyezi!

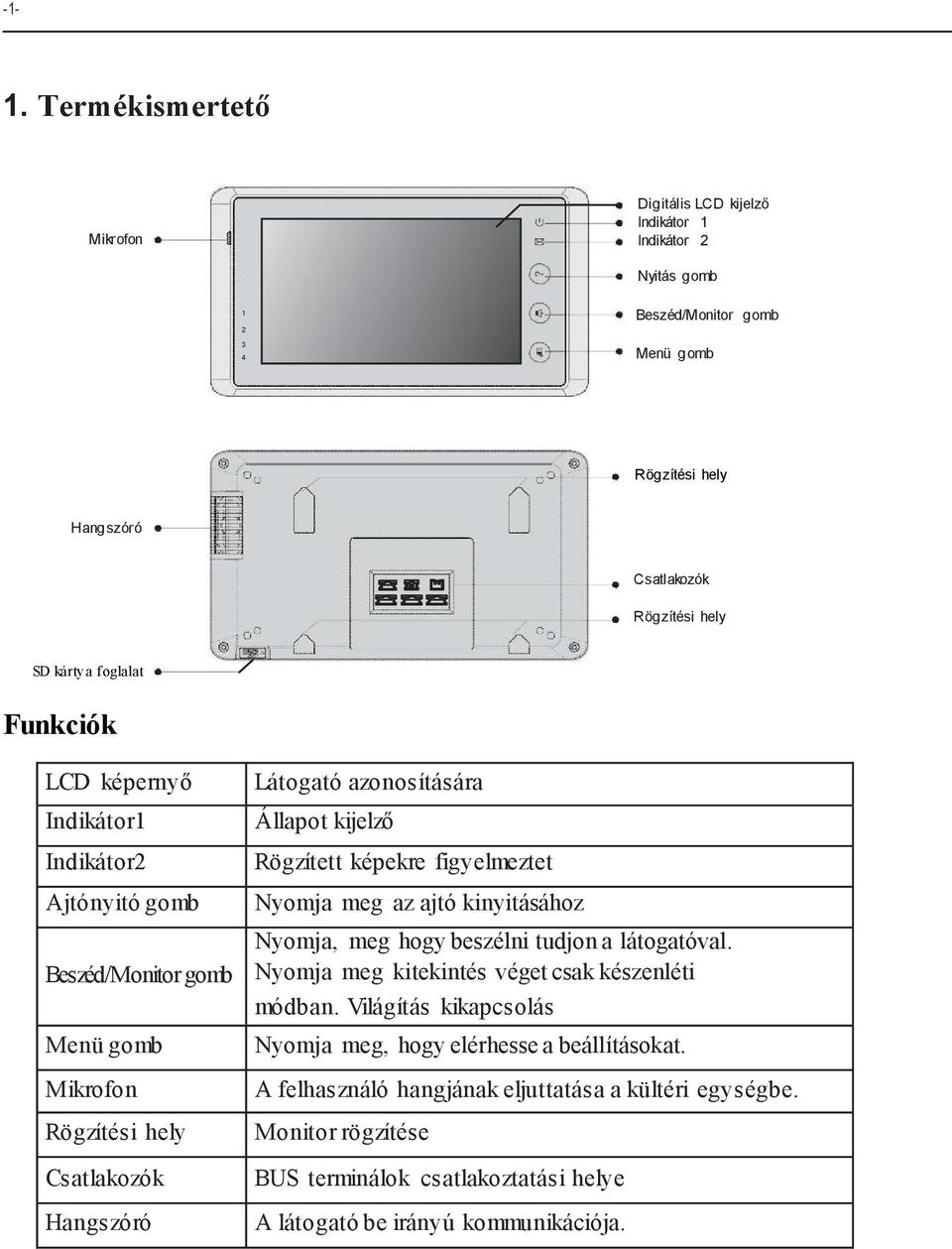

2 --. Termékismertető Mikrofon Digitális LCD kijelző Indikátor Indikátor Nyitás gomb Beszéd/Monitor gomb Menü gomb Rögzítési hely Hangszóró Csatlakozók Rögzítési hely SD kártya foglalat Funkciók LCD képernyő Indikátor Indikátor Ajtónyitó gomb Beszéd/Monitor gomb Menü gomb Mikrofon Rögzítési hely Csatlakozók Hangszóró Látogató azonosítására Állapot kijelző Rögzített képekre figyelmeztet Nyomja meg az ajtó kinyitásához Nyomja, meg hogy beszélni tudjon a látogatóval. Nyomja meg kitekintés véget csak készenléti módban. Világítás kikapcsolás Nyomja meg, hogy elérhesse a beállításokat. A felhasználó hangjának eljuttatása a kültéri egységbe. Monitor rögzítése BUS terminálok csatlakoztatási helye A látogató be irányú kommunikációja.

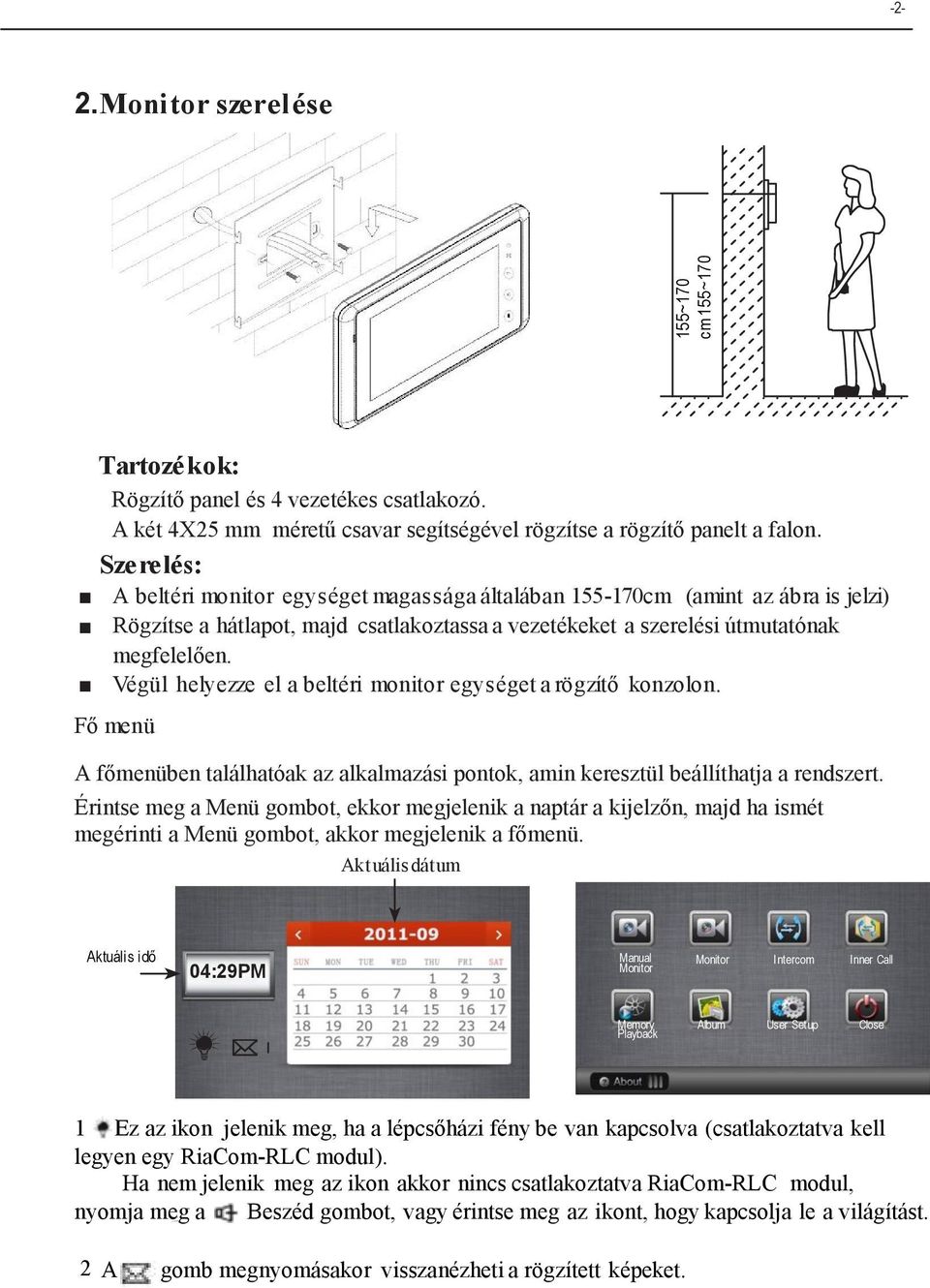

3 --.Monitor szerelése 55~70 cmcm cm55~70 Tartozékok: Rögzítő panel és vezetékes csatlakozó. A két X5 mm méretű csavar segítségével rögzítse a rögzítő panelt a falon. Szerelés: A beltéri monitor egységet magassága általában 55-70cm (amint az ábra is jelzi) Rögzítse a hátlapot, majd csatlakoztassa a vezetékeket a szerelési útmutatónak megfelelően. Végül helyezze el a beltéri monitor egységet a rögzítő konzolon. Fő menü A főmenüben találhatóak az alkalmazási pontok, amin keresztül beállíthatja a rendszert. Érintse meg a Menü gombot, ekkor megjelenik a naptár a kijelzőn, majd ha ismét megérinti a Menü gombot, akkor megjelenik a főmenü. Aktuális dátum Aktuális idő 0:9PM Manual Monitor Monitor Intercom Inner Call Memory Album User Setup Close Playback Ez az ikon jelenik meg, ha a lépcsőházi fény be van kapcsolva (csatlakoztatva kell legyen egy RiaCom-RLC modul). Ha nem jelenik meg az ikon akkor nincs csatlakoztatva RiaCom-RLC modul, nyomja meg a Beszéd gombot, vagy érintse meg az ikont, hogy kapcsolja le a világítást. A gomb megnyomásakor visszanézheti a rögzített képeket.

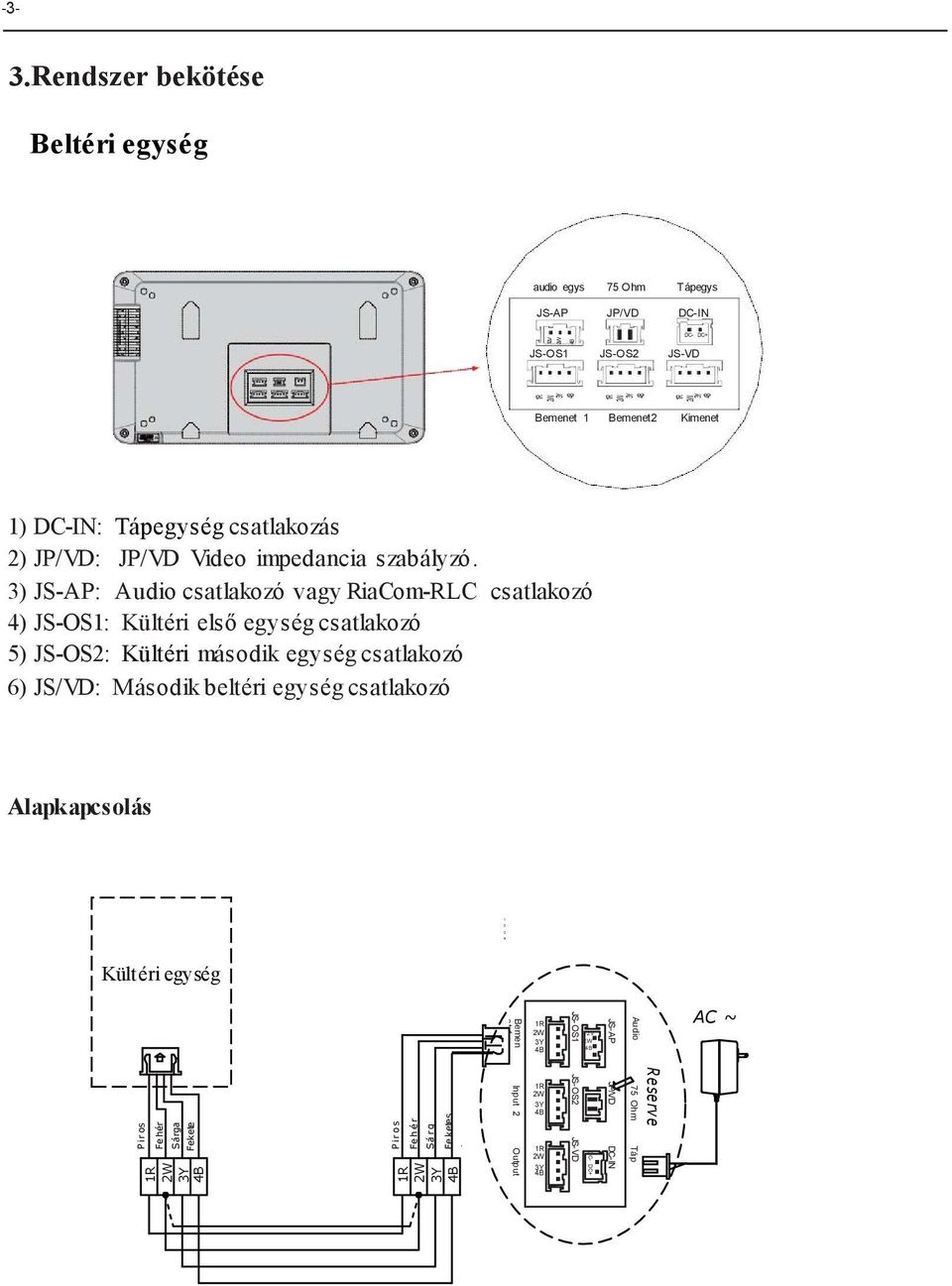

4 --.Rendszer bekötése Beltéri egység audio egys 75 Ohm Tápegys JS-AP JP/VD DC-IN JS-OS JS-OS JS-VD Bemenet Bemenet Kimenet ) DC-IN: Tápegység csatlakozás ) JP/VD: JP/VD Video impedancia szabályzó. ) JS-AP: Audio csatlakozó vagy RiaCom-RLC csatlakozó ) JS-OS: Kültéri első egység csatlakozó 5) JS-OS: Kültéri második egység csatlakozó 6) JS/VD: Második beltéri egység csatlakozó Alapkapcsolás Kültéri egység P i r os Fe hér S árga Fekete Piros Fehér Sárg Fe ketes árga f e k ete i te Bemen et Y e l low Input Output Bl a ck JS-OS JS-OS JS-VD JS-AP JP/VD DC-IN Audio egys Reserve 75 Ohm Táp

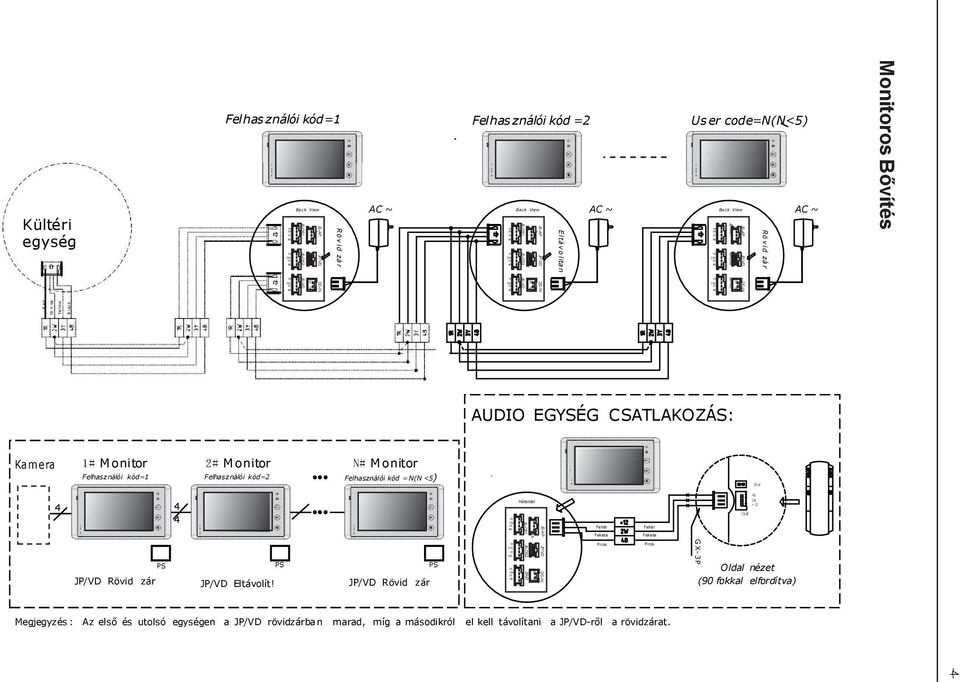

5 Kültéri egység Felhas ználói kód= Felhas ználói kód = Us er code=n(n<5) Bac k View JS-OS JS-OS JS-VD JS-AP JP/VD DC-IN Rö v id zá r Back View JS-OS JS-OS JS-VD JS-AP JP/VD DC-IN E ltá v o l ita ni Bac k View JS-OS JS-OS JS-VD JS-AP JP/VD DC-IN Rö v id zá r Monitoros Bővítés R ed W h ite Yellow B lack AUDIO EGYSÉG CSATLAKOZÁS: Kam era # M onitor # M onitor N# M onitor Felhasználói kód= Felhasználói kód= Felhasználói kód = N(N <5) J S- LK PS PS PS JP/VD Rövid zár JP/VD Eltávolít! JP/VD Rövid zár Hátoldal JS-OS JS- OS JS-VD JS-AP JP/VD DC-IN Fehér Fekete Piros Fehér Fekete Piros GX- P + J S- AP Oldal nézet (90 fokkal elfordítva) Megjegyzés : Az első és utolsó egységen a JP/VD rövidzárban marad, míg a másodikról el kell távolítani a JP/VD-ről a rövidzárat. --

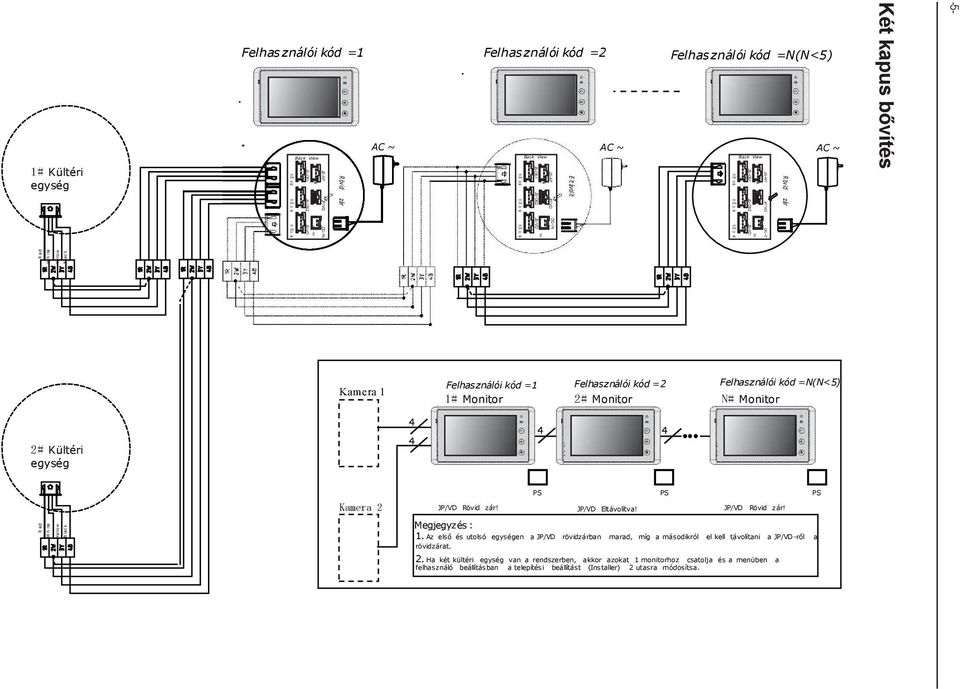

6 V # Kültéri egység Felhasználói kód = Felhasználói kód = Felhasználói kód =N(N<5) Back View JS-OS JS-OS JS-VD JS-AP JP/VD DC-IN R övid zár Bac k View JS-OS JS-OS JS-VD JS-AP JP/VD DC-IN E lt ávolít Bac k View JS-OS JS-OS JS-VD JS-AP JP/VD DC-IN R övid zár Két kapus bővítés -5- R ed W h ite Yellow B lack Kamera Felhasználói kód = Felhasználói kód = Felhasználói kód =N(N<5) # Monitor # Monitor N# Monitor # Kültéri egység PS PS PS Kamera JP/VD Rövid zár! JP/VD Eltávolítva! JP/VD Rövid zár! R ed W h ite Yellow B lack Megjegyzés :. Az első és utolsó egységen a JP/VD rövidzárban marad, míg a másodikról el kell távolítani a JP/VD -ről a rövidzárat.. Ha két kültéri egység van a rendszerben, akkor azokat monitorhoz csatolja és a menüben a felhasználó beállításban a telepítési beállítást (Installer) utasra módosítsa.

7 Az RiaCom-MDA modul telepítéséről és használatáról olvasón a modul kézikönyvében CCTV vagy kültéri egység # kültéri egység # kültéri egység # kültéri egység # kültéri egység RiaCom-MDS B lac k Yellow W h it e R ed Felhasználói kód = Felhasználói kód = Felhasználói kód =N(N<5) SET DS Rövid zár! Eltávolítva! Rövid zár! DS JS-AP JP/VD JS-AP JP/VD JP/VD DC-IN DC-IN JS-AP DC-IN D S DS JW_ V P JS -OS R ed W h it e Yellow B lac k JS-OS JS-VD JS-OS JS-OS JS-VD JS-OS Megjegyzés: Az első és utolsó egységen a JP/VD rövidzárban marad, míg a másodikról el kell távolítani a JP/VD-ről a rövidzárat. JS-OS JS-VD Több kapus rendszer bővítése MDS modullal

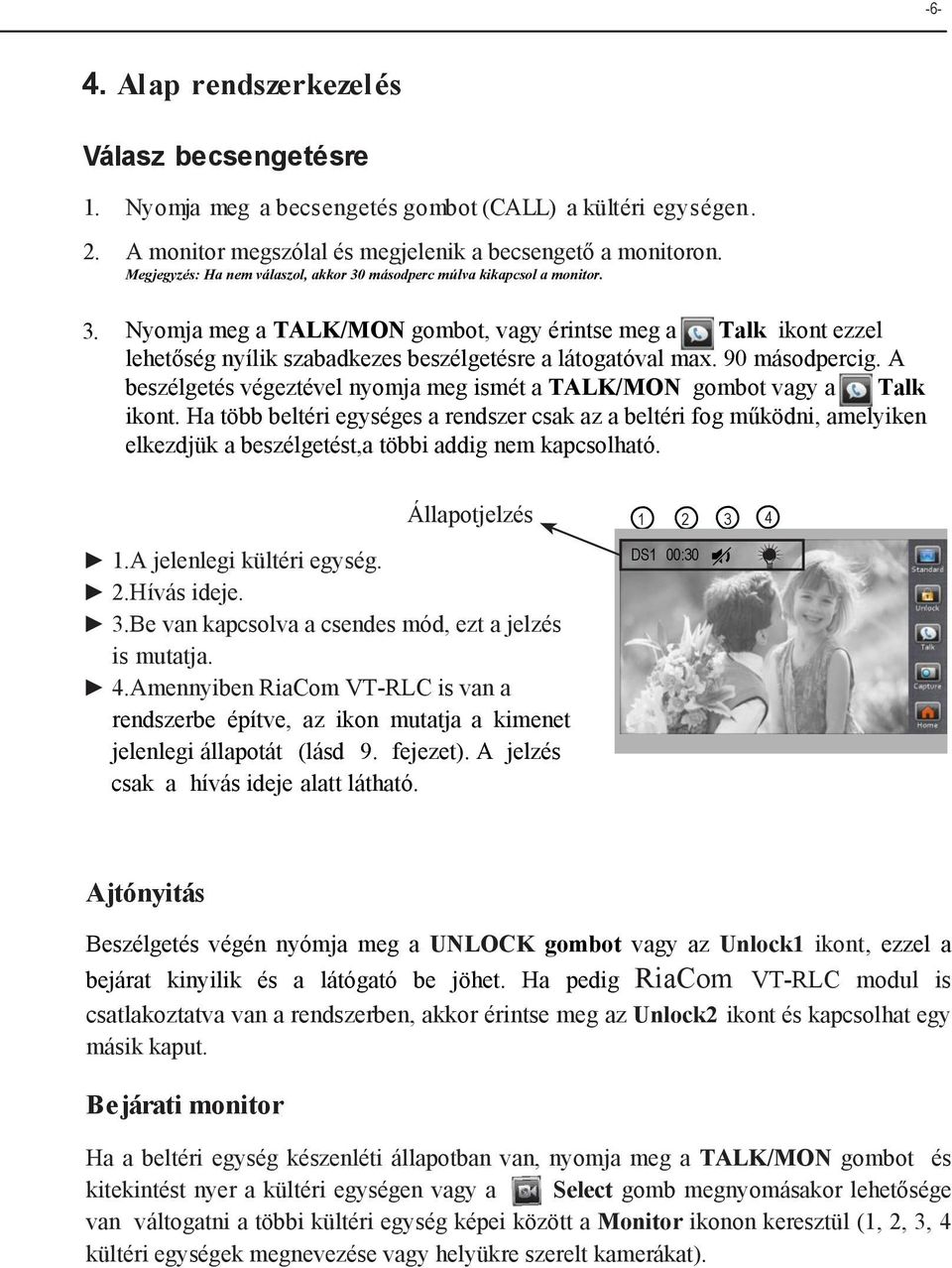

8 -6-. Alap rendszerkezelés Válasz becsengetésre. Nyomja meg a becsengetés gombot (CALL) a kültéri egységen.. A monitor megszólal és megjelenik a becsengető a monitoron. Megjegyzés: Ha nem válaszol, akkor 0 másodperc múlva kikapcsol a monitor.. Nyomja meg a TALK/MON gombot, vagy érintse meg a Talk ikont ezzel lehetőség nyílik szabadkezes beszélgetésre a látogatóval max. 90 másodpercig. A beszélgetés végeztével nyomja meg ismét a TALK/MON gombot vagy a Talk ikont. Ha több beltéri egységes a rendszer csak az a beltéri fog működni, amelyiken elkezdjük a beszélgetést,a többi addig nem kapcsolható. Állapotjelzés.A jelenlegi kültéri egység..hívás ideje..be van kapcsolva a csendes mód, ezt a jelzés is mutatja..amennyiben RiaCom VT-RLC is van a rendszerbe építve, az ikon mutatja a kimenet jelenlegi állapotát (lásd 9. fejezet). A jelzés csak a hívás ideje alatt látható. DS 00:0 Ajtónyitás Beszélgetés végén nyómja meg a UNLOCK gombot vagy az Unlock ikont, ezzel a bejárat kinyilik és a látógató be jöhet. Ha pedig RiaCom VT-RLC modul is csatlakoztatva van a rendszerben, akkor érintse meg az Unlock ikont és kapcsolhat egy másik kaput. Bejárati monitor Ha a beltéri egység készenléti állapotban van, nyomja meg a TALK/MON gombot és kitekintést nyer a kültéri egységen vagy a Select gomb megnyomásakor lehetősége van váltogatni a többi kültéri egység képei között a Monitor ikonon keresztül (,,, kültéri egységek megnevezése vagy helyükre szerelt kamerákat).

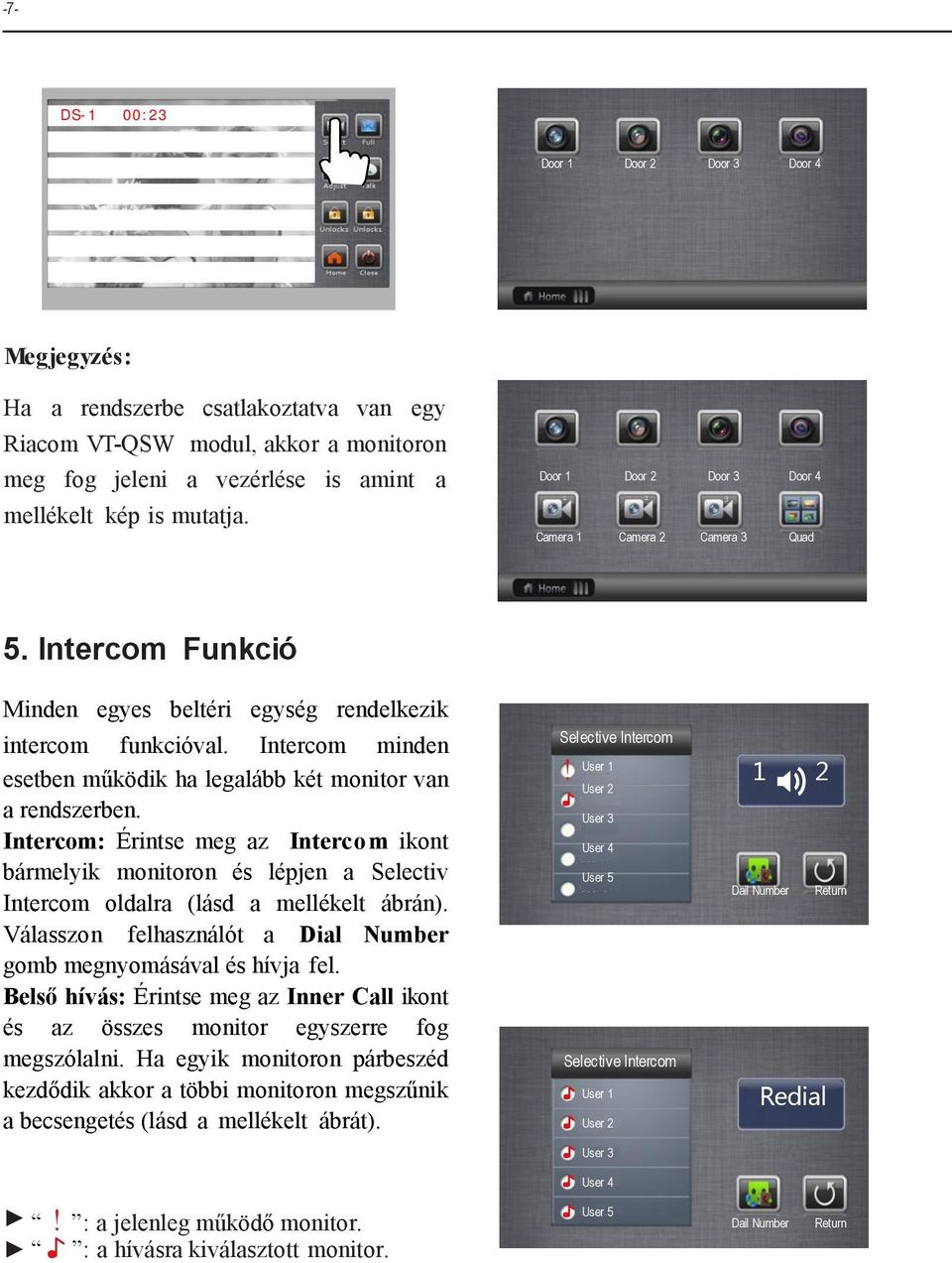

9 -7- DS- 00: Door Door Door Door Megjegyzés: Ha a rendszerbe csatlakoztatva van egy Riacom VT-QSW modul, akkor a monitoron meg fog jeleni a vezérlése is amint a mellékelt kép is mutatja. Door Door Door Door Camera Camera Camera Quad 5. Intercom Funkció Minden egyes beltéri egység rendelkezik intercom funkcióval. Intercom minden esetben működik ha legalább két monitor van a rendszerben. Intercom: Érintse meg az Intercom ikont bármelyik monitoron és lépjen a Selectiv Intercom oldalra (lásd a mellékelt ábrán). Válasszon felhasználót a Dial Number gomb megnyomásával és hívja fel. Belső hívás: Érintse meg az Inner Call ikont és az összes monitor egyszerre fog megszólalni. Ha egyik monitoron párbeszéd kezdődik akkor a többi monitoron megszűnik a becsengetés (lásd a mellékelt ábrát). Selective Intercom! User User User User User 5 Selective Intercom User User User User Dail Number Return Redial! : a jelenleg működő monitor. : a hívásra kiválasztott monitor. User 5 Dail Number Return

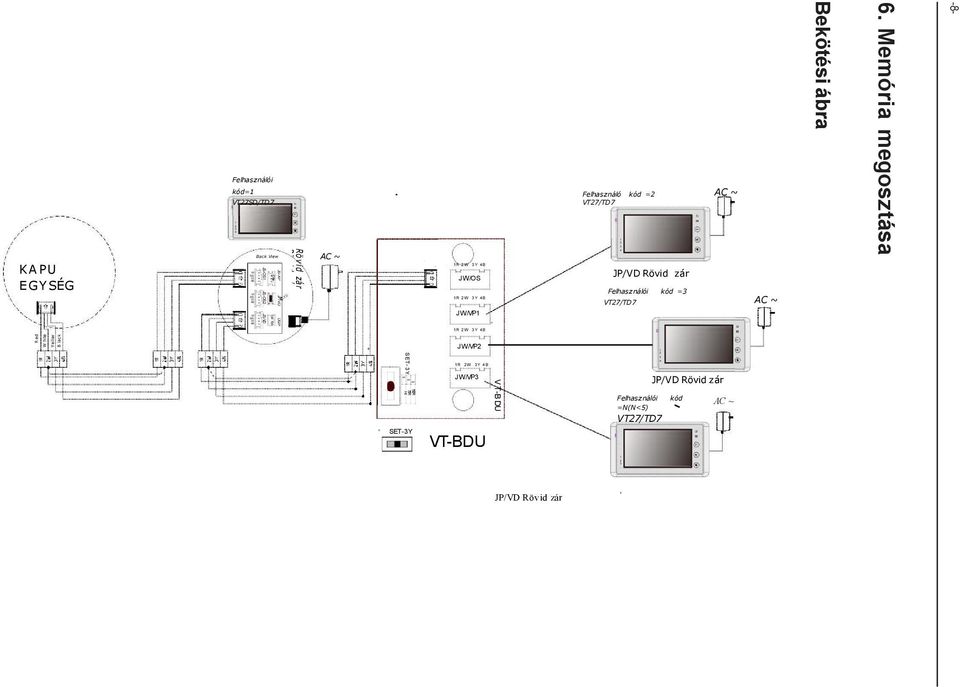

10 KA PU EGY SÉG Felhasználói kód= VT7SD/TD7 Bac k View JS-OS JS-OS JS-VD JS-AP JP/VD DC-IN Röv id zár Röv id zár J W/OS J W/VP Felhasználó kód = VT7/TD7 JP/VD Rövid zár Felhasználói kód = VT7/TD7 Bekötési ábra 6. Memória megosztása -8- R ed W hite Yellow B lack J W/VP SET - 50R 75R HI J W/VP V T-B DU Felhasználói kód =N(N<5) VT7/TD7 JP/VD Rövid zár SET- VT-BDU JP/VD Rövid zár

11 -9- Memória megosztása A memória megosztása azt jelenti, hogy a segédmonitorokon (felhasználói kód = ///5, lásd a 9. rész -> felhasználói kód) megtekintheti a képeket a fő monitorból (felhasználói kód =, lásd 9.rész-> felhasználói kód), de mindehhez a mester monitornak SD-kártyás modellnek kell lenni, amely kép memória funkcióval rendelkezik. Érintse meg a memória lejátszás ikont a főmenü oldal án. kép jelenik meg a képernyőn. A legfrissebb képek mindig a Last főmemóriában rögzülnek. Ha a főmemória megtelt (max.800 kép), Next akkor a legrégebbi képek törlődnek. Megjegyzés: A fő monitornak mindig felhasználósnak kell lenni ahhoz, hogy a memória elérhető legyen Delete Home Rögzített képek beállítása A lejátszáshoz be lehet állítani //8/kép visszanézését egy képernyőn. Ha /8 képosztást választ akkor minden,5 másodpercben lehet rögzíteni egy újabb képet. A részletekért lásd a 9. Kép memória fejezetet. 7. Album visszanézés (csak SD modellnél) A főmenüben az Albumot megérintve lejátszhat képeket az SD kártyáról. A lejátszási mód lehet automatikus vagy manuális. Ha a manuális módot választja, akkor mozgassa az ujját a képernyőn a következő kép megjelenítésére. Ha be akarja zárni, akkor tartsa az ujját a képernyőn legalább másodpercig vagy érintse meg a Menü gombot. Lejátszási idő beállítás Beállíthatja a lejátszási időt -999 perc között. A részletekért lásd a 9. fejezet lejátszási idő részét.

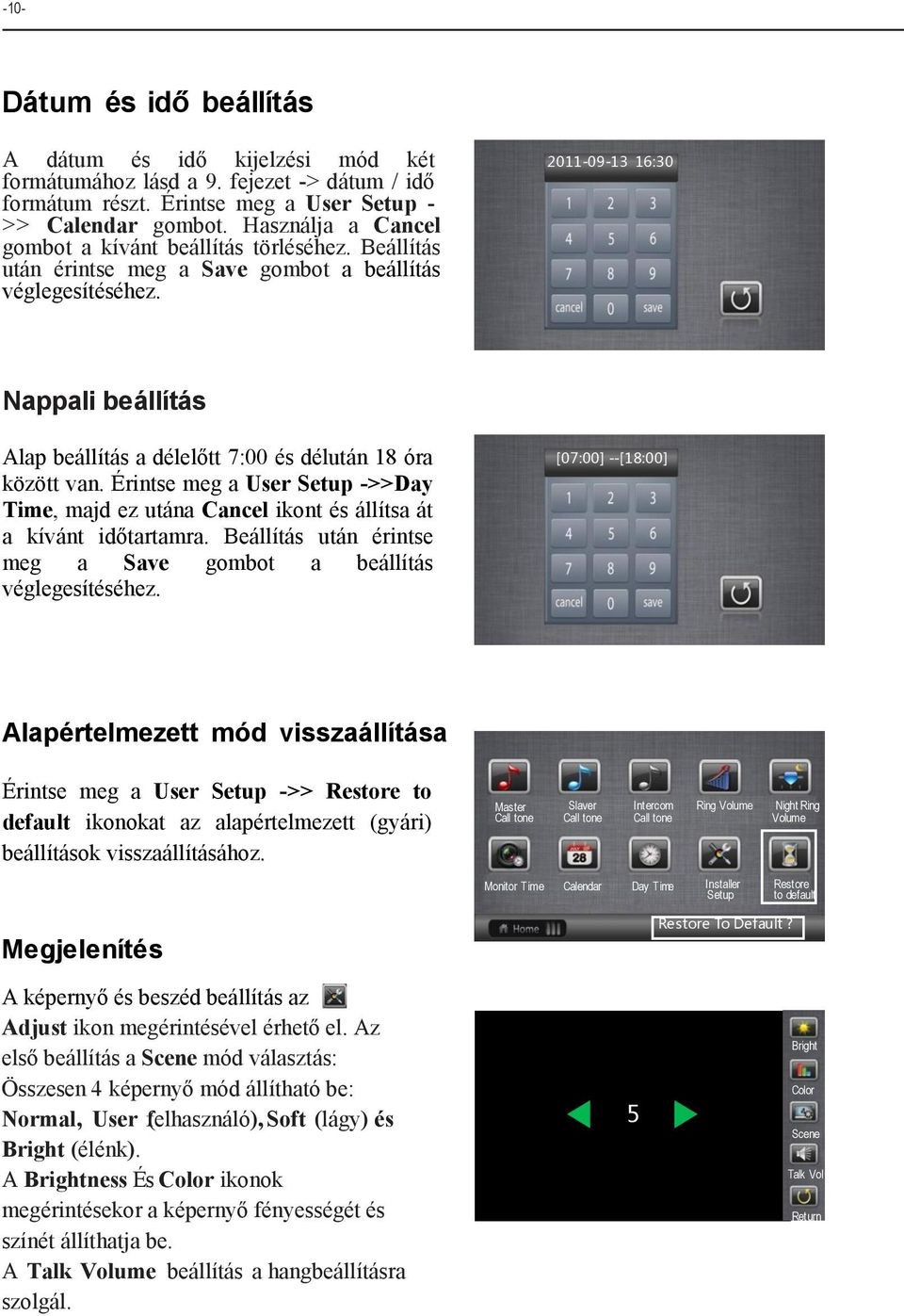

12 -0- Dátum és idő beállítás A dátum és idő kijelzési mód két formátumához lásd a 9. fejezet -> dátum / idő formátum részt. Érintse meg a User Setup - >> Calendar gombot. Használja a Cancel gombot a kívánt beállítás törléséhez. Beállítás után érintse meg a Save gombot a beállítás véglegesítéséhez :0 Nappali beállítás Alap beállítás a délelőtt 7:00 és délután 8 óra között van. Érintse meg a User Setup ->>Day Time, majd ez utána Cancel ikont és állítsa át a kívánt időtartamra. Beállítás után érintse meg a Save gombot a beállítás véglegesítéséhez. [07:00] --[8:00] Alapértelmezett mód visszaállítása Érintse meg a User Setup ->> Restore to default ikonokat az alapértelmezett (gyári) beállítások visszaállításához. Master Slaver Intercom Ring Volume Night Ring Call tone Call tone Call tone Volume Monitor Time Calendar Day Time Installer Setup Restore to default Megjelenítés A képernyő és beszéd beállítás az Adjust ikon megérintésével érhető el. Az első beállítás a Scene mód választás: Összesen képernyő mód állítható be: Normal, User (felhasználó), Soft (lágy) és Bright (élénk). A Brightness És Color ikonok megérintésekor a képernyő fényességét és színét állíthatja be. A Talk Volume beállítás a hangbeállításra szolgál. 5 Restore To Default? Bright Color Scene Talk Vol Return

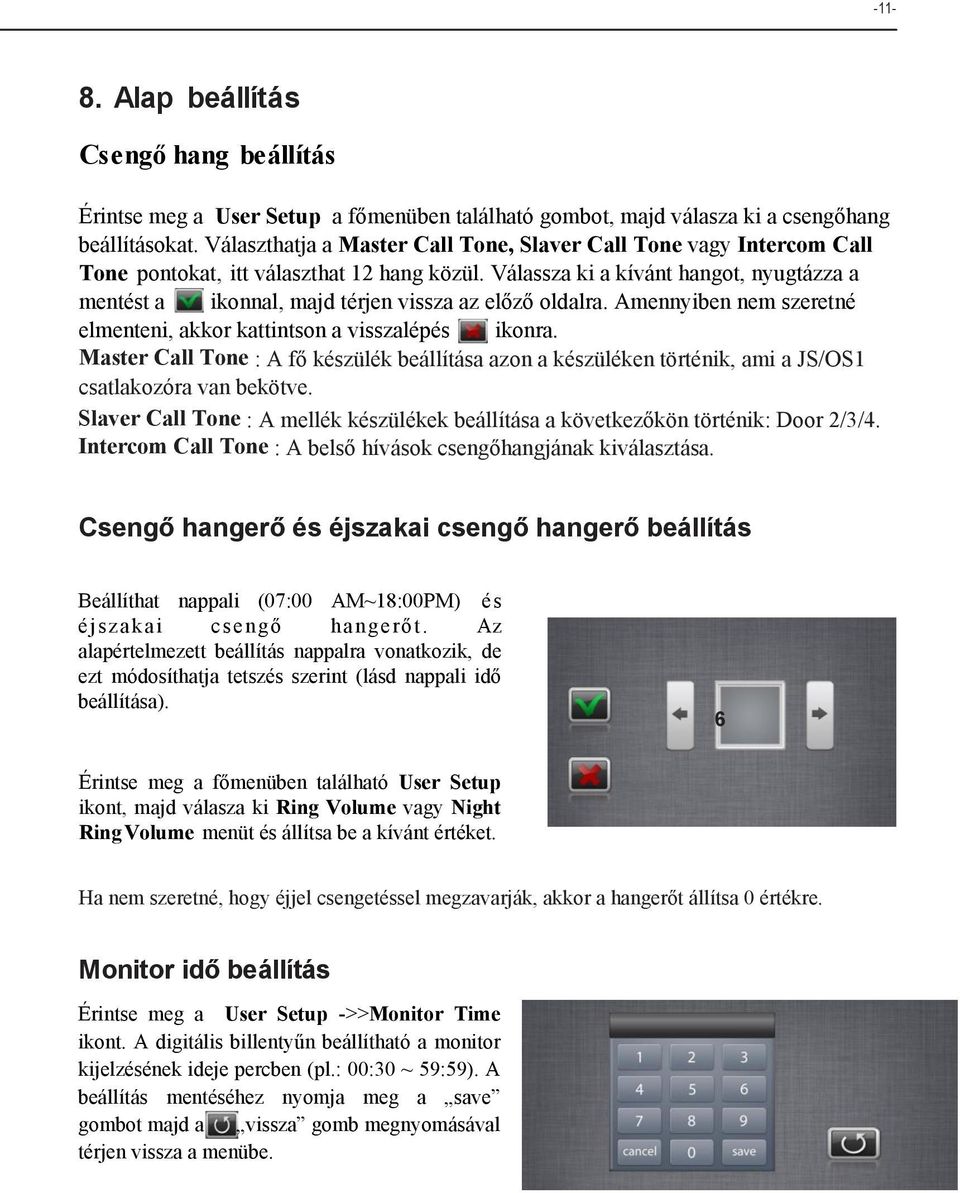

13 -- 8. Alap beállítás Csengő hang beállítás Érintse meg a User Setup a főmenüben található gombot, majd válasza ki a csengőhang beállításokat. Választhatja a Master Call Tone, Slaver Call Tone vagy Intercom Call Tone pontokat, itt választhat hang közül. Válassza ki a kívánt hangot, nyugtázza a mentést a ikonnal, majd térjen vissza az előző oldalra. Amennyiben nem szeretné elmenteni, akkor kattintson a visszalépés ikonra. Master Call Tone : A fő készülék beállítása azon a készüléken történik, ami a JS/OS csatlakozóra van bekötve. Slaver Call Tone : A mellék készülékek beállítása a következőkön történik: Door //. Intercom Call Tone : A belső hívások csengőhangjának kiválasztása. Csengő hangerő és éjszakai csengő hangerő beállítás Beállíthat nappali (07:00 AM~8:00PM) és éjszakai csengő hangerőt. Az alapértelmezett beállítás nappalra vonatkozik, de ezt módosíthatja tetszés szerint (lásd nappali idő beállítása). 6 Érintse meg a főmenüben található User Setup ikont, majd válasza ki Ring Volume vagy Night Ring Volume menüt és állítsa be a kívánt értéket. Ha nem szeretné, hogy éjjel csengetéssel megzavarják, akkor a hangerőt állítsa 0 értékre. Monitor idő beállítás Érintse meg a User Setup ->>Monitor Time ikont. A digitális billentyűn beállítható a monitor kijelzésének ideje percben (pl.: 00:0 ~ 59:59). A beállítás mentéséhez nyomja meg a save gombot majd a vissza gomb megnyomásával térjen vissza a menübe.

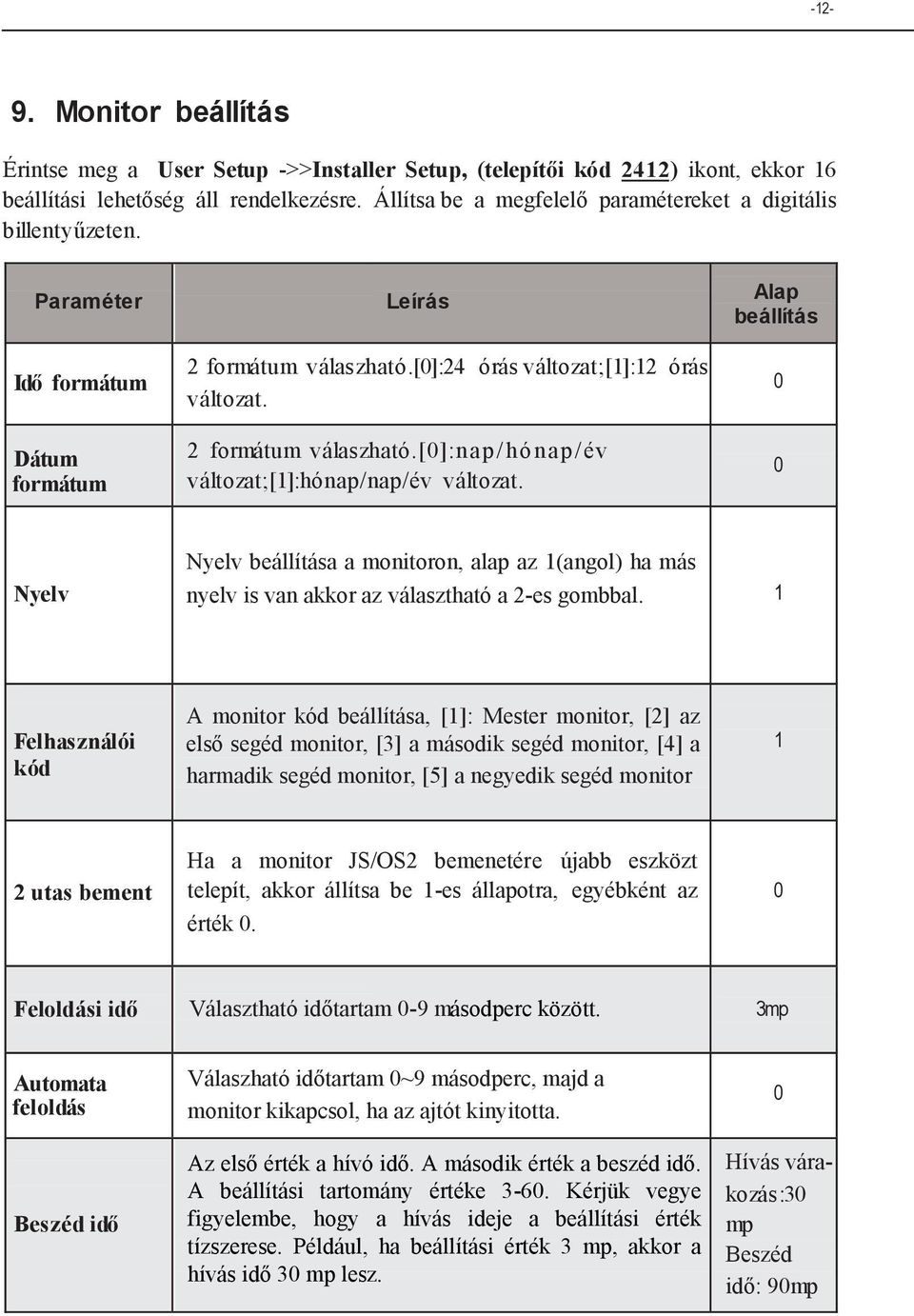

14 -- 9. Monitor beállítás Érintse meg a User Setup ->>Installer Setup, (telepítői kód ) ikont, ekkor 6 beállítási lehetőség áll rendelkezésre. Állítsa be a megfelelő paramétereket a digitális billentyűzeten. Paraméter Idő formátum Dátum formátum Leírás formátum válaszható.[0]: órás változat;[]: órás változat. formátum válaszható.[0]:nap/hónap /év változat;[]:hónap/nap/év változat. Alap beállítás 0 0 Nyelv Nyelv beállítása a monitoron, alap az (angol) ha más nyelv is van akkor az választható a -es gombbal. Felhasználói kód A monitor kód beállítása, []: Mester monitor, [] az első segéd monitor, [] a második segéd monitor, [] a harmadik segéd monitor, [5] a negyedik segéd monitor utas bement Ha a monitor JS/OS bemenetére újabb eszközt telepít, akkor állítsa be -es állapotra, egyébként az érték 0. 0 Feloldási idő Választható időtartam 0-9 másodperc között. mp Automata feloldás Beszéd idő Válaszható időtartam 0~9 másodperc, majd a monitor kikapcsol, ha az ajtót kinyitotta. Az első érték a hívó idő. A második érték a beszéd idő. A beállítási tartomány értéke -60. Kérjük vegye figyelembe, hogy a hívás ideje a beállítási érték tízszerese. Például, ha beállítási érték mp, akkor a hívás idő 0 mp lesz. 0 Hívás várakozás:0 mp Beszéd idő: 90mp

15 -- Paraméter Távirányító Leírás Távirányító hozzáadása illetve törlése. Ha 0 beállítást választ akkor törli a távirányítót, ha pedig, akkor hozzáad egy távirányítót. Alap beállítás 0 Lépcsőházi világítás Lépcsőházi fény beállítás. [0]: nincs fénykapcsolás egy esetben sem, []: csak éjjeli üzemben működik a fénykapcsolás, [], minden hívásnál fényt kapcsol. Megjegyzés: A beállítások csak a fő monitoron (felhasználói kód = ) lehetséges, a segéd monitorokon ez nem lehetséges. 0 BDU telepítve Ha telepítve van a Riacom BDU akkor a beállítás, ha nincs, akkor 0. 0 Kép memória Állítsa be a rögzítet t képek visszatnézését. meg tud jeleníteni egyszerre //8 képet a főmonitoron. Ez a funkció a segéd monitorokon nem érhető el. Album lejátszás Fotó album lejátszása,választható tartam ~999 perc. 0 perc Visszaállítás... Paraméterek visszaállítása gyári állapotra, a visszaállításra szolgál a Y/N ikonok. A visszaállítás azonnali, de az idő, dátum és a felhasználói kód nem változik. _ Online keresés... Eszköz keresése a rendszerben _ Vissza Előző oldal _

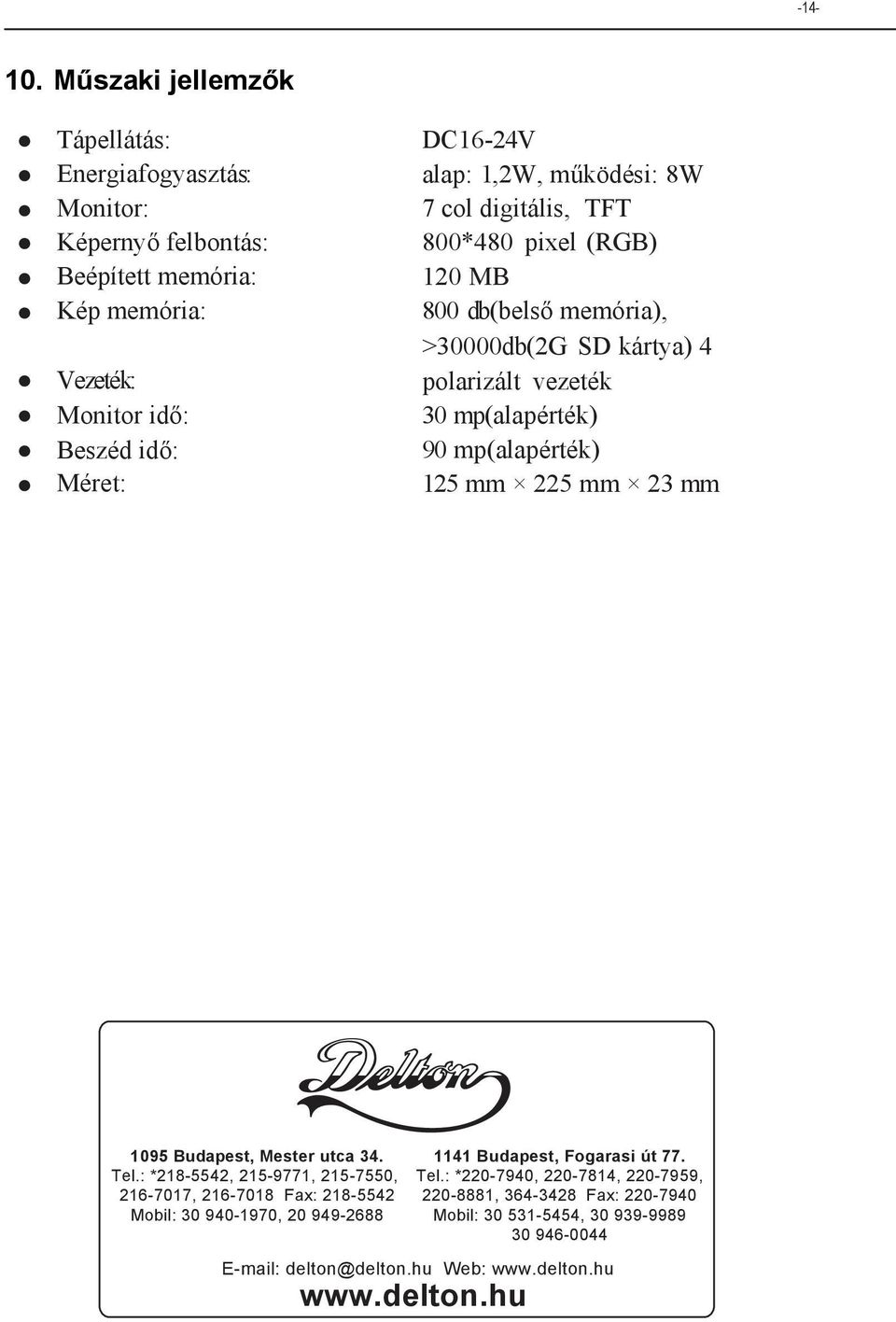

16 -- 0. Műszaki jellemzők Tápellátás: Energiafogyasztás: Monitor: Képernyő felbontás: Beépített memória: Kép memória: Vezeték: Monitor idő: Beszéd idő: Méret: DC6-V alap:,, működési: 8W 7 col digitális, TFT 800*80 pixel (RGB) 0 MB 800 db(belső memória), >0000db(G SD kártya) polarizált vezeték 0 mp(alapérték) 90 mp(alapérték) 5 mm 5 mm mm 095 Budapest, Mester utca. Tel.: *8-55, 5-977, , 6-707, Fax: 8-55 Mobil: , Budapest, Fogarasi út 77. Tel.: *0-790, 0-78, , 0-888, 6-8 Fax: Mobil: , delton@delton.hu Web:
