1 { STIHL HL 95, 100 Használati utasítás

2

3 Tartalomjegyzék Eredeti használati utasítás Klórmentesen fehérített papírra nyomtatott. A nyomdafesték növényi olajokat tartalmaz, a papír újból felhasználható. ADREAS STIHL AG & Co. KG, E. VA3.G _014_H Ehhez a használati utasításhoz 2 Biztonsági előírások és munkatechnika 2 Alkalmazás 9 Engedélyezett adapter szerszámok 11 A berendezés kiegészítése 12 4-MIX-motor 13 Üzemanyag 13 Üzemanyag betöltése 15 A késmeghosszabbítás beállítása 16 Hordheveder felhelyezése 18 Motor beindítása / leállítása 18 Üzemeltetési tanácsok 21 Levegőszűrő tisztítása 21 A gázosító beállítása 21 Szikravédőrács a hangtompítóban 23 Gyújtógyertya 24 Hajtómű kenése 25 Beindító berendezés 26 Vágókések élezése 26 A berendezés tárolása 27 Karbantartási és ápolási tanácsok 28 Az elkopás csökkentése és a károsodások elkerülése 30 Fontos alkotórészek 31 Műszaki adatok 32 Javítási tanácsok 33 Eltávolítása 34 A gyártó CE-minőségtanusítása 34 { Tisztelt vevő! Köszönjük, hogy a STIHL cég minőségi áruját vásárolta. Ez a termék modern gyártási technikával és széleskörű, jó minőséget biztosító módszerekkel készült. Cégünk mindent megtesz azért, hogy Ön ezzel a berendezéssel elégedett legyen és azzal minden probléma nélkül dolgozhasson. Ha a berendezéssel kapcsolatban kérdései lennének, kérjük forduljon a kereskedőjéhez, vagy közvetlenül cégünk képviseletéhez. Tisztelettel, Dr. ikolas Stihl Ez a használati utasítás szerzői jogvédelem alatt áll. Minden jog fenntartva, különös tekintettel a sokszorosításra, a fordításra és az elektronikus rendszerekben történő feldolgozásra. 1

4 Ehhez a használati utasításhoz Képi szimbólumok A berendezésen található képi szimbólumok jelentését ebben a használati utasításban részletesen ismertettük. A készüléktől és a felszereltségtől függően a készüléken a következő képi szimbólumokat helyezhetik el. Üzemanyagtartály; benzinből és motorolajból álló üzemanyag-keverék A kézi üzemanyagpumpa működtetése yílás a hajtóműzsír számára Készár Elforgatható fogantyú A szövegrészek jelölése FIGYELMEZTETÉS Figyelmeztetés baleset- és személyi sérülés, valamint jelentős anyagi károk veszélyére. TUDIVALÓ Figyelmeztetés a berendezés vagy az alkotórészek sérülésének veszélyére. Műszaki továbbfejlesztés A STIHL cég valamennyi gépének és munkaeszközének állandó továbbfejlesztésén fáradozik; ezért a gép formájára, műszaki paramétereire és felszerelésére vonatkozóan a változtatás jogát fenntartjuk. Ezért az ebben a használati utasításban közöltek alapján, és az ábrák szerint támasztott követeléseknek eleget tenni nem tudunk. Biztonsági előírások és munkatechnika A sövényvágóval történő munkavégzéskor különleges biztonsági előírások szükségesek, mivel a munkavégzéskor a vágókések nagy sebességűek, nagyon élesek, és a berendezés nagy hatósugárral rendelkezik. Az első üzembe helyezés előtt figyelmesen át kell olvasni a teljes használati utasítást és biztonságos helyen kell őrizni azt a későbbi használathoz. A használati utasításban közölt szabályok figyelmen kívül hagyása életveszélyt okozhat. Tartsa be az adott országban érvényes biztonsági előírásokat, pl. a szakmai szervezetek, a társadalombiztosítási pénztárak, a munkavédelmi hatóságok és hasonlók előírásait. Aki először dolgozik a motoros berendezéssel: Kérje meg az eladót vagy más szakembert, hogy mutassa be a berendezés biztonságos használatát vagy vegyen részt szaktanfolyamon. 2

5 Fiatalkorúak nem dolgozhatnak a motoros berendezéssel kivéve azokat a 16 éven felüli fiatalokat, akik felügyelet melletti betanításon vesznek részt. Tartsa távol a gyermekeket, az állatokat és a nézelődőket. Ha a motoros berendezést nem használja, akkor azt úgy állítsa le, hogy az senkit se veszélyeztessen. Illetéktelenek ne férjenek hozzá a motoros berendezéshez. A felhasználó tartozik felelősséggel a más személyeket vagy azok tulajdonát érintő balesetekért, illetve veszélyekért. A motoros berendezést csak olyan személyeknek adja át vagy kölcsönözze ki, akik ezt a kivitelt és ennek kezelését jól ismerik, emellett a használati utasítást is minden esetben adja át a berendezéssel együtt. A hangot kibocsátó motoros gépek használatának időtartamát országos és helyi előírások korlátozhatják. Aki a motoros berendezéssel dolgozik, legyen kipihent, egészséges és jó testi állapotban. Aki egészségügyi okok miatt nem végezhet nehéz testi munkát, az kérdezze meg kezelőorvosát, hogy dolgozhat-e a motoros berendezéssel. Csak szívritmus-szabályozóval rendelkezőknek szóló tanácsok: A gép gyújtóberendezése nagyon gyenge elektromágneses erőteret gerjeszt. Ennek hatása bizonyos típusú szívritmus-szabályozók esetén nem zárható ki teljesen. Az egészségügy kockázatok elkerülése érdekében a STIHL javasolja, hogy érdeklődjön kezelőorvosánál és a szívritmusszabályozó gyártójánál. Alkohol fogyasztása után, ill. a reakcióképességet csökkentő gyógyszerek vagy drogok hatása alatt tilos a motoros berendezéssel dolgozni. A motoros berendezést csakis bokrok, sövények, bokros növények, bozótok és hasonlók vágására használja. A motoros berendezés más célra történő használata nem engedélyezett, és az balesetet vagy a motoros berendezés károsodását okozhatja. A berendezésen semmiféle változtatás sem végezhető ez is balesetet vagy a motoros berendezés károsodását okozhatja. Csakis olyan vágókéseket vagy adaptereket alkalmazzon, melyek használatát a STIHL cég ehhez a motoros berendezéshez engedélyezte, vagy melyek műszaki szempontból ezzel egyenértékűek. Az ezzel kapcsolatos kérdéseikkel forduljanak a szállítóhoz. Csak nagyon jó minőségű szerszámokat vagy tartozékokat használjon. Különben balesetek adódhatnak, vagy a motoros berendezésben károk keletkezhetnek. A STIHL eredeti STIHL szerszámok és adapterek használatát ajánlja. Azok tulajdonságaik szempontjából optimálisan megfelelnek a terméknek és a felhasználó követelményeinek. A berendezésen ne végezzen semmiféle változtatást az a biztonságot veszélyeztetheti. Azokért a személyi sérülésekért és anyagi károkért, amelyek a nem engedélyezett magyar adapterek használata miatt következnek be, a STIHL semminemű felelősséget nem vállal. A berendezés tisztításához ne használjon magasnyomású tisztítókészüléket. Az erős vízsugár megrongálhatja a berendezés alkatrészeit. A gépet vízzel lespriccelni tilos. Ruházat és felszerelés Viseljen az előírásnak megfelelő ruházatot és felszerelést. A ruházat legyen a célnak megfelelő, és ne akadályozza a mozgásban. Testhez simuló ruházat egybeszabott overall, nem munkaköpeny. e viseljen olyan ruházatot, amely beakadhat fába, bozótba vagy a gép mozgó alkatrészeibe. Sál, nyakkendő és ékszer viselete is tilos. A hosszú hajat kösse össze és rögzítse (fejkendővel, sapkával, sisakkal, stb.). Viseljen érdes, csúszásgátló talpú és fém orrbetétes védőcsizmát. 3

6 Ha leeső tárgyakra is lehet számítani, viseljen védősisakot. Viseljen védőszemüveget. Viseljen "személyre szabott" hallásvédőt pl. fülvédő tokot. Ellenálló anyagú (pl. bőr) erős munkakesztyűt kell viselni. A STIHL a személyi védőfelszerelések széles skáláját kínálja. A motoros berendezés szállítása Mindig állítsa le a motort. A késvédőt mindig helyezze fel, még kisebb távolságra történő szállításkor is. A szabályozható késhosszabbítással ellátott berendezéseknél: a késhosszabbítást kattintsa be. A meghatározott szállítási helyzettel rendelkező berendezéseknél: a késhosszabbítást állítsa szállítási helyzetbe és kattintsa be. A motoros berendezést a törzsön kiegyensúlyozva vigye a vágókések hátrafelé mutassanak. A gép forró részeit és a hajtóműházat tilos megérinteni Égési sérülés veszélye! Járműveken: Ügyeljen arra, hogy a berendezés ne dőljön el, ne sérülhessen meg és az üzemanyag ne folyhasson ki belőle. Tankolás A benzin rendkívül gyúlékony A nyílt lángtól tartson megfelelő távolságot az üzemanyagot ne csepegtesse el dohányozni tilos. Tankolás előtt állítsa le a motort. Addig ne tankoljon, amíg a motor forró az üzemanyag kifolyhat Tűzveszély! A tankelzárót óvatosan nyissa ki, hogy a fennálló túlnyomás lassan csökkenjen és az üzemanyag ne freccsenjen ki. A tankolás csakis jól szellőzött helyen történjen. Az üzemanyag kiloccsanása esetén a motoros berendezést azonnal tisztítsa meg a ruházatra ne kerüljön üzemanyag; máskülönben azonnal öltözzön át. A motoros berendezések alapkivitelben különféle tankelzárókkal lehetnek felszerelve. A tankolás után a csavaros tankelzárót a lehető legszorosabban húzza meg. A csapószárnyas (bajonettzáras) tanksapkát megfelelően helyezze be, csavarja be ütközésig és csukja le a szárnyat. Ezáltal csökken annak veszélye, hogy a tankelzáró a motor rezgése miatt kinyílik és az üzemanyag kifolyik. Ügyeljen a tömítetlenségekre ha az üzemanyag szivárog, akkor a motort beindítani tilos Életveszély égési sérülések miatt! Teendők a beindítás előtt Ellenőrizze a motoros berendezés üzembiztos állapotát ehhez tartsa be a használati utasítás megfelelő fejezetét: Vizsgálja meg az üzemanyagrendszert a tömítettség szempontjából, különös tekintettel az olyan látható alkatrészekre, mint pl. a tankelzáró, a tömlőkötések és a kézi üzemanyagpumpa (csak kézi üzemanyag pumpával rendelkező motoros berendezéseknél). Tömítetlenségek vagy sérülés esetén a motort nem szabad beindítani Tűzveszély! Az üzembe helyezést megelőzően a berendezést márkaszervizben meg kell javíttatni. A kombinált retesz / a stop kapcsoló legyen könnyen a STOP ill. a 0 irányba állítható. A gázemeltyűzár és a gázemeltyű legyen könnyen mozgatható a gázemeltyű önmagától ugorjon vissza az üresjárati állásba. Ellenőrizze a gyújtásvezetékdugasz szoros illeszkedését lazán illeszkedő dugasz esetén szikra képződhet, amely meggyújthatja a kiáramló üzemanyag-levegő keveréket Tűzveszély! 4

7 A vágókések legyenek kifogástalan állapotúak (tiszták, könnyen mozgathatóak és nem deformálódottak), szorosan illeszkedjenek, megfelelően felszereltek, utánélezettek, és a STIHL gyantaoldó szerrel (kenőanyag) alaposan befújtak. A szabályozható késhosszabbítással ellátott berendezéseknél: A beállítható berendezés legyen a beindításhoz előírt helyzetbe bekattintott állapotban. A meghatározott szállítási helyzettel rendelkező berendezéseknél (a késhosszabbítás a szárhoz hajtva legyen): A berendezést a szállítási helyzetben beindítani tilos. e végezzen semmiféle változtatást a kezelőelemeken és a biztonsági berendezéseken. A fogantyúk legyenek tiszták és szárazak, olaj- és szennyeződésmentesek ez fontos a motoros berendezés biztonságos vezetéséhez. A hevedert és a kézi fogantyúkat a testméretnek megfelelően állítsa be. A "Heveder felhelyezése" fejezetben leírtakat vegye figyelembe. A motoros berendezést kizárólag üzembiztos állapotban szabad működtetni Balesetveszély! A hevederek használatakor adódó vészhelyzet esetére: Gyakorolja be a berendezés gyors levételét. A gyakorlás közben a berendezést ne ejtse a földre, így elkerülhető a gép rongálódása. A motor beindítása Legalább 3 m távolságban a tankolás helyszínétől nem zárt helyiségben. Csakis vízszintes talajon; ügyeljen a szilárd és biztonságos álláshelyzetre, a motoros berendezést biztonságosan fogja a vágószerszám semmilyen tárgyhoz, még a földhöz sem érhet hozzá, mert az a beindításkor esetleg együtt foroghat. A motoros berendezést csak egy személy kezeli senki mást se engedjen a munkaterületre még a beindításkor sem. Kerülje a vágókések érintését Sérülésveszély! A motort ne indítsa be "kézben tartva" a beindítást a használati utasítás szerint végezze. A vágókések a gázemeltyű elengedése után még rövid ideig tovább forognak utánfutási hatás. Ellenőrizze a motor üresjárati fordulatát: A vágókések üresjárati futás esetén elengedett gázemeltyűvel nyugalmi helyzetben legyenek. A gyúlékony anyagokat (pl. faforgácsokat, fakérget, száraz füvet, üzemanyagot) tartsa távol a forró kipufogó áramlattól és a kipufogó forró felületétől Tűzveszély! A berendezés tartása és vezetése A motoros berendezést két kézzel, a fogantyúknál fogva erősen tartsa. magyar Legyen biztos álláshelyzetben és a motoros berendezést vezesse úgy, hogy a vágókések mindig a kezelőszemély testével ellentétes irányba mutassanak. A kiviteltől függően gépet a hevederen lógva is tarthatja; ilyenkor a heveder tartja a gép súlyát. A körfogantyús kiviteleknél Jobb keze a kezelő fogantyún, bal keze pedig a száron levő fogantyún legyen akkor is, ha balkezes. A fogantyúkat erősen markolja a hüvelykujjaival. Fogantyúcsöves berendezések Jobb keze a kezelési fogantyún, bal keze a törzsnél levő fogantyúcsőnél legyen akkor is, ha balkezes. A fogantyúkat erősen markolja a hüvelykujjaival. 388BA041 K 388BA026 K 5

8 Munkavégzés közben Ha veszély fenyget, ill. vészhelyzetben a motort azonnal állítsa le a kombitolókát / stop kapcsolót állítsa 0, ill. STOP állásba. 5m (17ft) Ez a motoros berendezés nem szigetelt kivitelű. Az áramot vezető vezetékektől tartson megfelelő távolságot Életveszély áramütés miatt! A gép 5 m-es körzetében senki más nem tartózkodhat a mozgó vágókések és a leeső fadarabok miatt Sérülésveszély! Ezt a távolságot más tárgyakhoz (járművek, ablaküveg) képest is be kell tartani Anyagi kár veszélye! Mindig figyelje a vágókéseket a sövény olyan részeit, melyeket nem látja jól, ne vágja le. agyon vigyázzon a magas bozótok vágásakor, mögötte esetleg lehet valaki előtte ellenőrizze a terepet. Ügyeljen a motor kifogástalan üresjárati fordulatára; így a vágókések a gázemeltyű elengedése után már nem forognak. Az üresjárati fordulat beállítását rendszeresen ellenőrizze, ill. korrigálja. Ha a vágókések az üresjárati fordulatban mégis mozognak, a berendezést a márkaszervizben javíttassa meg. A vágókések még rövid ideig tovább mozognak, amikor a gázemeltyű elengedett Utánfutási hatás! Vigyázat jeges talajon, nedvesség, hó esetén, lejtőn, egyenetlen felületen, stb. Csúszásveszély! A leeső ágakat, hajtásokat és a levágott növénydarabokat takarítsa el. Ügyeljen az akadályokra: fatörzsekre, gyökerekre Botlásveszély! Mindig ügyeljen arra, hogy stabilan és biztonságosan álljon. Ha magasban dolgozik: mindig használjon emelő munkaállványt. Sose dolgozzon létrán vagy a fán állva. Sose dolgozzon instabil helyzetben. Sose dolgozzon egy kézzel. Ha hallásvédőt visel, akkor még nagyobb figyelem és körültekintés szükséges mivel a veszélyt jelző zajok (többek között kiáltások, jelzőhangok és hasonlók) kevésbé észlelhetőek. Idejében tartson munkaszünetet a fáradtság és a kimerültség elkerülése érdekében Balesetveszély! yugodtan és megfontoltan csak jó fény- és látási viszonyok mellett dolgozzon. Körültekintően dolgozzon, ne veszélyeztessen másokat. A motoros berendezés mérgező gázokat fejleszt, amint a motor jár. Ezek a gázok esetleg szagtalanok és láthatatlanok, és el nem égett szénhidrogénvegyületeket, ill. benzolt tartalmazhatnak. A motoros berendezéssel tilos zárt, vagy rosszul szellőzött helyiségekben dolgozni ez a katalizátoros gépekre is vonatkozik. Ha árokban, gödörben, vagy szűk helyen dolgozik, akkor mindig ügyeljen a megfelelő légcserére Életveszély mérgezés miatt! A munkálatot azonnal hagyja abba hányinger, fejfájás, látási zavarok (pl. ha a látókör beszűkül), hallászavarok, szédülés, csökkenő koncentráló képesség esetén ezek a tünetek többek között a túl nagy mennyiségű kipufogófüst hatását is jelezhetik Balesetveszély! A motoros berendezést ne túl zajosan és lehetőleg kevés kipufogógázt termelve működtesse a motort feleslegesen ne járassa, gázadagolás csak munkavégzés közben legyen. Dohányozni tilos a berendezés használatakor és a motoros berendezés közvetlen közelében Tűzveszély! Az üzemanyagrendszerből elillanó benzingőz rendkívül tűzveszélyes. 6

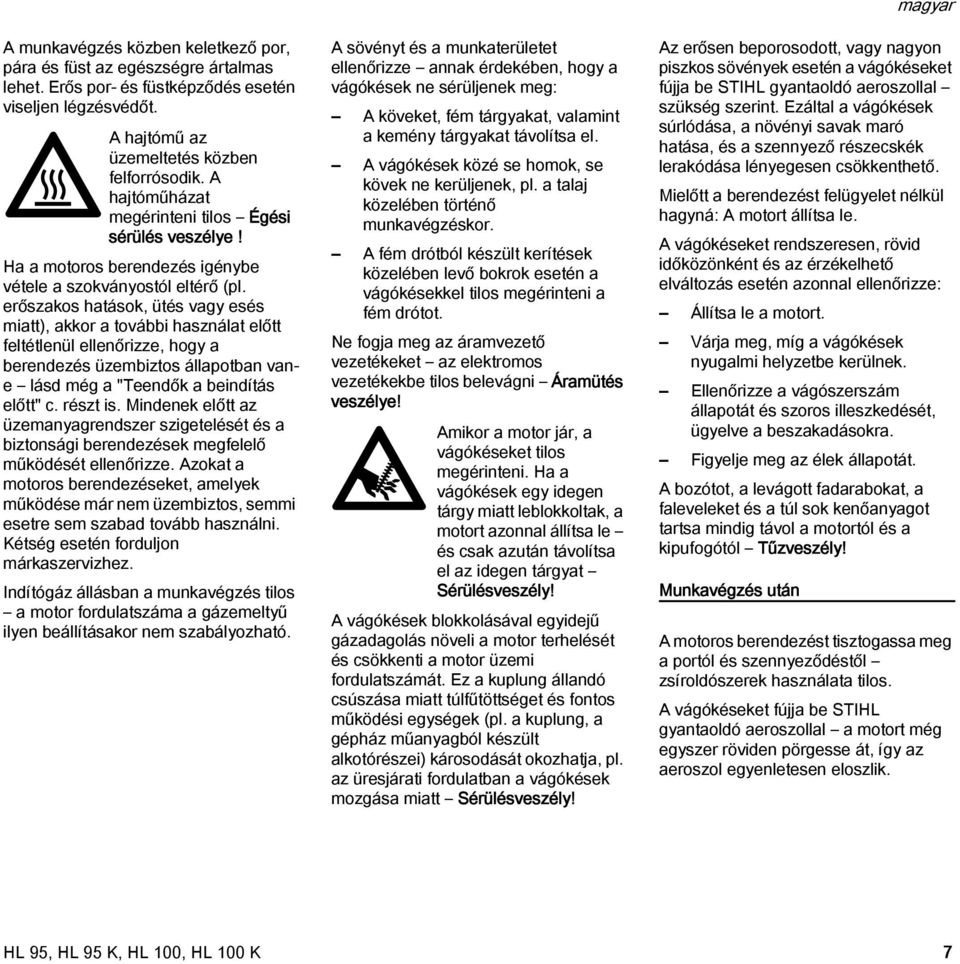

9 A munkavégzés közben keletkező por, pára és füst az egészségre ártalmas lehet. Erős por- és füstképződés esetén viseljen légzésvédőt. A hajtómű az üzemeltetés közben felforrósodik. A hajtóműházat megérinteni tilos Égési sérülés veszélye! Ha a motoros berendezés igénybe vétele a szokványostól eltérő (pl. erőszakos hatások, ütés vagy esés miatt), akkor a további használat előtt feltétlenül ellenőrizze, hogy a berendezés üzembiztos állapotban vane lásd még a "Teendők a beindítás előtt" c. részt is. Mindenek előtt az üzemanyagrendszer szigetelését és a biztonsági berendezések megfelelő működését ellenőrizze. Azokat a motoros berendezéseket, amelyek működése már nem üzembiztos, semmi esetre sem szabad tovább használni. Kétség esetén forduljon márkaszervizhez. Indítógáz állásban a munkavégzés tilos a motor fordulatszáma a gázemeltyű ilyen beállításakor nem szabályozható. A sövényt és a munkaterületet ellenőrizze annak érdekében, hogy a vágókések ne sérüljenek meg: A köveket, fém tárgyakat, valamint a kemény tárgyakat távolítsa el. A vágókések közé se homok, se kövek ne kerüljenek, pl. a talaj közelében történő munkavégzéskor. A fém drótból készült kerítések közelében levő bokrok esetén a vágókésekkel tilos megérinteni a fém drótot. e fogja meg az áramvezető vezetékeket az elektromos vezetékekbe tilos belevágni Áramütés veszélye! Amikor a motor jár, a vágókéseket tilos megérinteni. Ha a vágókések egy idegen tárgy miatt leblokkoltak, a motort azonnal állítsa le és csak azután távolítsa el az idegen tárgyat Sérülésveszély! A vágókések blokkolásával egyidejű gázadagolás növeli a motor terhelését és csökkenti a motor üzemi fordulatszámát. Ez a kuplung állandó csúszása miatt túlfűtöttséget és fontos működési egységek (pl. a kuplung, a gépház műanyagból készült alkotórészei) károsodását okozhatja, pl. az üresjárati fordulatban a vágókések mozgása miatt Sérülésveszély! magyar Az erősen beporosodott, vagy nagyon piszkos sövények esetén a vágókéseket fújja be STIHL gyantaoldó aeroszollal szükség szerint. Ezáltal a vágókések súrlódása, a növényi savak maró hatása, és a szennyező részecskék lerakódása lényegesen csökkenthető. Mielőtt a berendezést felügyelet nélkül hagyná: A motort állítsa le. A vágókéseket rendszeresen, rövid időközönként és az érzékelhető elváltozás esetén azonnal ellenőrizze: Állítsa le a motort. Várja meg, míg a vágókések nyugalmi helyzetbe kerülnek. Ellenőrizze a vágószerszám állapotát és szoros illeszkedését, ügyelve a beszakadásokra. Figyelje meg az élek állapotát. A bozótot, a levágott fadarabokat, a faleveleket és a túl sok kenőanyagot tartsa mindig távol a motortól és a kipufogótól Tűzveszély! Munkavégzés után A motoros berendezést tisztogassa meg a portól és szennyeződéstől zsíroldószerek használata tilos. A vágókéseket fújja be STIHL gyantaoldó aeroszollal a motort még egyszer röviden pörgesse át, így az aeroszol egyenletesen eloszlik. 7

10 Rezgések A berendezés huzamos használata esetén a rezgésektől vérkeringési zavarok jelentkezhetnek a kezekben ("fehérujj betegség"). Ezzel kapcsolatban általános érvényű használati időtartam nem adható meg, mivel az több tényezőtől függ. A berendezés hosszabb időn keresztül használható, ha: a kezek védettek (meleg kesztyűvel) munkaszüneteket iktatnak be A berendezés csak rövidebb ideig használható, ha: a berendezés kezelőjének különleges egyéni hajlam miatt rossz a vérkeringése (ismertetőjele: gyakran hideg ujjak, bizsergés) alacsony a külső hőmérséklet erősen szorítja a berendezést (az erős szorítás akadályozza a vérkeringést) A berendezés rendszeres, huzamos használata és a felsorolt jelek (pl. ujjbizsergés) ismételt jelentkezése esetén forduljon szakorvoshoz. Karbantartás és javítások A motoros berendezés rendszeres karbantartása szükséges. Csakis azokat a karbantartási és javítási munkálatokat szabad elvégezni, melyek a használati utasításban leírtak. Az összes többi munkálatot a szakkereskedéssel végeztessük el. A STIHL-cég azt ajánlja, hogy a karbantartási munkálatokat és a javításokat csakis a STIHL szakkereskedés végezze. A STIHL szakkereskedés dolgozói rendszeres továbbképzésen vesznek részt, és ott a Műszaki Ismertetések is rendelkezésre állnak. Csakis jó minőségű alkatrészeket alkalmazzunk. Máskülönben balesetek történhetnek, vagy maga a berendezés megsérülhet. Az ezzel kapcsolatos kérdések esetén kérjük, forduljon a szakkereskedéshez. A STIHL-cég az eredeti STIHL alkatrészek használatát ajánlja. Ezek az alkatrészek a berendezéshez kiválóan alkalmasak és a berendezés kezelőjének igényei szerintiek. Javítási, karbantartási és tisztítási munkálatok esetén mindig állítsuk le a motort sérülésveszély! Kivétel: Porlasztó- és üresjárai fordulat beállítása. A motort lehúzott gyújtásvezeték dugasz, vagy kicsavarozott gyújtógyertya esetén csak akkor hozzuk mozgásba a beindító berendezéssel, ha a kombi-tolóka / stop-kapcsoló STOP ill. 0 helyzetben áll Tűzveszély a hengeren kívüli gyújtószikra miatt. A motoros berendezésnek se a karbantartása, sem pedig tárolása ne történjen nyílt láng közelében tűzveszély az üzemanyag miatt! A tartályzár szigetelését rendszeresen ellenőrizzük. Csakis kifogástalan állapotú, a STIHL cég által engedélyezett gyújtógyertyát lásd "Műszaki adatok" alkalmazzunk. Ellenőrizzük a gyújtózsinórt (kifogástalan szigetelés, szoros csatlakozás). Ellenőrizzük a hangtompító kifogástalan állapotát. e dolgozzunk rossz hangtompítóval, vagy hangtompító nélkül Tűzveszély! Halláskárosodás! A forró hangtompítót tilos megérinteni Égési sérülések veszélye! A rezgéscsökkentő elemek állapota befolyásolja a gép rezgését a rezgéscsökkentő elemek állapotát rendszeresen ellenőrizzük. 8

11 Alkalmazás Vágási időszak Munkatechnika Vízszintes vágás (szögben elhelyezkedő késsel) Függőleges vágás (szögben elhelyezkedő késsel) Sövényvágáskor az adott országban érvényes, ill. a helyi hatóságok előírásait kötelező betartani. A sövényvágót a helyileg szokásos pihenőidőben ne működtesse. Vágási sorrend Ha erős visszavágás szükséges a vágás több mozzanatban, fokozatosan történjen. A vastag ágakat vagy gallyakat először gallyazó ollóval távolítsa el. Először a sövény mindkét oldalán, majd a felső részén történjen a vágás. Hulladékkezelés A levágott növényzetet ne dobja a háztartási szemétbe az komposztként hasznosítható! Előkészületek beállítható hajtómű esetén: állítsa be a kés szögét. Vegye le a késvédőt. A motor beindítása Heveder használatakor: Vegye fel a hevedert, majd akassza be abba a készüléket. A talaj közelében történő vágáskor pl. aljnövényzet vágásakor álló helyzetből. A sövényvágót ív alakban vezesse előre haladva használja a kés mindkét oldalát. FIGYELMEZTETÉS A "K" változatok (HL 95 K / HL 100 K) használata a talaj közelében végzett vágáshoz nem engedélyezett. 388BA029 K Vágás a nélkül, hogy közvetlenül a bokor mellett állna pl. ha a vágás virágágyásokon túl történik. A sövényvágót ív alakban vezesse, előre haladva, fel és le mozgatva használja a kés mindkét oldalát. 388BA030 K 9

12 Függőleges vágás (a szárral párhuzamos késsel) Fejvágás (szögben elhelyezkedő késsel) Vízszintes vágás (a szárral párhuzamos késsel) 389BA050 K 388BA031 K 388BA032 K agy hatósugár további segédeszközök használata nélkül is. A sövényvágót ív alakban vezesse, előre haladva, fel és le mozgatva használja a kés mindkét oldalát. A sövényvágót tartsa függőlegesen és lengesse; ezáltal nagyobb a gép hatósugara. FIGYELMEZTETÉS A fejmagasság felett történő munkavégzés fárasztó és a munka közbeni biztonság miatt ebben a helyzetben csak rövid ideig engedélyezett a munkavégzés. Az elhajlítható késmeghosszabbítást a lehető legnagyobb mértékben hajlítsa el így a berendezés nagy hatósugarú működés mellett alacsonyabban, kevésbé fárasztó helyzetben vezethető. A vágókést 0-10 szögbe állítsa viszont vezesse vízszintesen. 10

13 Engedélyezett adapter szerszámok Az alap motoros berendezésre a következő STIHL adapterszerszámok felszerelése engedélyezett: Adapterszerszám Használat 1) 2) FCS Szegélyvágó 1) 2) FH Bozótvágó HL 0 Sövényvágó HL 135 3) Sövényvágó HT 1) Magassági vágó 1) 2) BF Talajmaró 1) em szabad felszerelni a berendezés rövid szárú változataira (HL95K, HL100K). 388BA033 K FH HT 2) A körfogantyú szükséges a berendezés hosszú szárú változatai esetén (HL 95, HL 100). 3) A körfogantyúra szükség van. A sövényvágót sarlóként mozgassa a sövény széle felé, így a levágott gallyak a földre esnek. FCS BF Javaslat: Csak a legfeljebb mellmagasságig érő ágakat vágja le. 228BA041 K 11

14 A berendezés kiegészítése A furatok fedjék egymást. Dugja be a csavarokat (7) az alátétkarikákkal (8). A hajtómű felszerelése Körfoganyú felszerelése A hosszú törzzsel és beállítható 135 késmeghosszabbítással ellátott kiviteleknél szükséges (HL 95 K, HL 100 K esetén nem). Tegye fel a négyszögletes anyákat (9) és csavarja be a csavarokat A Tegye a bilincset (1) a körfogantyúba (2), majd a hordozószem (3) és fogantyútömlő (4) között helyezze azt a szárra (5). Helyezze fel a bilincset (6) BA034 K A körfogantyút (2) igazítsa ki és a hozza a berendezés kezelője számára megfelelő helyzetbe. Az (A) távolság maximum 55 cm lehet (ajánlott: kb. 35 cm). A csavarokat húzza feszesre. 388BA035 K Oldja a szorítócsavarokat (9). A hajtóművet (10) tolja a szárra (5); a hajtóművet (10) eközben kissé forgassa ide-oda. 12

15 4-MIX-motor Üzemanyag A STIHL 4-MIX-motor keverékkel kent és egy benzinből és motorolajból álló üzemanyagkeverékkel működtetett. Ez a motor a 4-ütemű-elv szerint működik. A motor működtetéséhez benzinből és motorból álló üzemanyag keverék szükséges. FIGYELMEZTETÉS Az üzemanyag közvetlen bőrrel való érintkezését kerülje és az üzemanyag páráját ne lélegezze be. STIHL MotoMix Ha a szár vége a befogóhézagban (11) már nem látható: A hajtóművet (10) tolja tovább ütközésig. A szorítócsavarokat csavarja be ütközésig. Igazítsa ki a hajtóművet (10). A szorítócsavarokat húzza meg. 388BA036 K A STIHL cég a STIHL MotoMix használatát ajánlja. Ez az előre elkészített üzemanyag nem tartalmaz benzol-vegyületeket, ólommentes, magas oktánszámú és mindig a megfelelő keverési arányt biztosítja. A motor maximális élettartamának biztosítása érdekében a STIHL MotoMix STIHL HP Ultra kétütemű motorolajjal van összekeverve. A MotoMix nem minden országban kapható. 13

16 Az üzemanyag keverése TUDIVALÓ A nem megfelelő üzemanyag használata, vagy az előírásoktól eltérő keverési arány a hajtómű komoly károsodását okozhatja. A rosszabb minőségű benzin vagy motorolaj a motor, a tömítőgyűrűk, a vezetékek és az üzemanyagtartály károsodását okozhatja. Benzin Csakis márkás benzint használjon, amelynek oktánszáma legalább 90 ROZ ólommentes vagy ólmozott. A kipufogó katalizátorral ellátott berendezések esetén ólommentes benzint kell használni. TUDIVALÓ Ha az üzemanyagtartály többszöri feltöltésekor ólmozott benzint használ, akkor a katalizátor hatásfoka jelentősen csökken. A 10%-nál több alkoholt tartalmazó benzin a kézzel állítható gázosítóval rendelkező motoroknál működési zavarokat okozhat, ezért ilyen motorok üzemeltetéséhez nem szabad használni azt. Az M-Tronic vezérléssel rendelkező motorok akár 25% alkoholt tartalmazó benzinnel (E25) is teljes teljesítményt biztosítanak. Motorolaj Csak jó minőségű kétütemű motorolajat használjon a legjobb megoldás a STIHL HP kétütemű motorolaj, a HP Super vagy a HP Ultra; ezeket optimálisan STIHL motorokhoz adaptálták. A legnagyobb teljesítményt és a motor leghosszabb élettartamát a HP Ultra biztosítja. A motorolajok nem minden piacon kaphatók. A kipufogó katalizátorral ellátott motoros berendezések esetén az üzemanyag elkészítéséhez csakis STIHL kétütemű motorolajat használjon 1:50 keverési arányban. Keverési arány a STIHL kétütemű motorolajnál 1:50; 1:50 = 1 rész olaj + 50 rész benzin Példák Benzinmennyi ség STIHL kétütemű olaj 1:50 Liter Liter (ml) 1 0,02 (20) 5 0,10 (100) 10 0,20 (200) 15 0,30 (300) 20 0,40 (400) 25 0,50 (500) Egy, az üzemanyag tárolására engedélyezett tartályba először a motorolajat, majd a benzint töltse be és alaposan keverje össze azokat. Az üzemanyag-keverék tárolása A tárolás csakis az üzemanyag tárolására engedélyezett tartályokban, száraz és hűvös helyen, fénytől és naptól védetten történjen. Az üzemanyag-keverék elöregszik csakis az üzemanyag-keverék néhány hétre szükséges mennyiségét készítse el. Az üzemanyag-keveréket ne tárolja 30 napnál tovább. A fény, napsugár, az alacsony vagy a magas hőmérséklet hatására az üzemanyag-keverék már rövidebb időn belül használhatatlanná válik. A STIHL MotoMix azonban 2 éven keresztül problémamentesen tárolható. Az üzemanyag-keveréket tartalmazó tartályt tankolás előtt erősen rázza fel. FIGYELMEZTETÉS A tartályban nyomás keletkezhet a tartályt óvatosan nyissa fel. Az üzemanyagtartályt és a tárolóedényt időnként alaposan tisztogassa meg. A maradék üzemanyagot és a tisztításhoz használt folyadékot az előírásoknak és a környezetvédelmi szempontoknak megfelelően távolítsa el! 14

17 Üzemanyag betöltése Az üzemanyag betöltése A berendezés előkészítése Felcsavarható tanksapka 002BA419 K Tankoláskor ne loccsantsa ki az üzemanyagot és a tartályt ne töltse túl. A STIHL cég a STIHL betöltőrendszer használatát ajánlja (külön rendelhető tartozék). A bajonettzáras tanksapka zárása A bajonettzáras tanksapka nyitása A tanksapkát és annak környékét a tankolás előtt tisztogassa meg, hogy szennyeződés ne kerülhessen a tartályba. A berendezést úgy helyezze el, hogy a tanksapka felfelé álljon. A motoros berendezések alapkivitelben különféle tanksapkákkal lehetnek felszerelve. 002BA420 K A kengyelt nyissa fel, hogy az merőlegesen álljon. 249BA053 K A zárat a függőlegesen kihajlított tengellyel helyezze fel, eközben a jelzések legyenek egy vonalban Fordítsa el (kb. 1/4 fordulattal) az óramutató járásával megegyező irányba az elzárót. 249BA055 K Lehajtható kengyeles (bajonettzáras) tanksapka 002BA418 K A zárat forgassa el az óramutató járásával ellentétesen (kb. 1/4 fordulat) Vegye le a tanksapkát. 249BA054 K Hajtsa le a kengyelt, úgy, hogy az a felülettel egy síkba kerüljön. Ha a kengyel nincs egy vonalban a felülettel, és ha annak hornya nem teljesen a vájatban (nyíl) helyezkedik el, 249BA056 K 15

18 akkor a zár nem zár megfelelően, ezért a fentiekben ismertetett műveleteket meg kell ismételni. A felcsavarható tanksapka nyitása A felcsavarható tanksapka zárása A késmeghosszabbítás beállítása 135 állítási szög Fordítsa el a tanksapkát balról jobbra, annyira, hogy azt le lehessen venni a tartály nyílásáról. 002BA447 K 002BA448 K Tegye fel a tanksapkát. Fordítsa el a tanksapkát ütközésig balról jobbra, majd húzza meg kézzel azt, olyan erősen, ahogy csak tudja. Vegye le a tanksapkát. Az üzemanyag betöltése Tankoláskor ne loccsantsa ki az üzemanyagot és a tartályt ne töltse túl. A STIHL cég a STIHL betöltőrendszer használatát ajánlja (külön rendelhető tartozék). Ennél a kivitelnél a késmeghosszabbítás szögének beállítása a törzshöz képest 0 -tól (teljesen kinyújtott) 45 -ig (4 fokozatban felfelé), valamint 8 fokozatban egészen 90 -ig (derékszögben lefelé) állítható. Ezáltal 13 különféle, egyenként beállítható munkavégzés közbeni helyzet lehetséges. 16

19 Azon kívül a késmeghosszabbításnak egy meghatározott szállítási helyzete is állítható. FIGYELMEZTETÉS A beállítást csak akkor végezze, amikor a vágókések nyugalmi helyzetben vannak a motor üresjárati fordulatban Sérülésveszély! FIGYELMEZTETÉS A hajtómű az üzemeltetés közben felforrósodik. A hajtóműházat megérinteni tilos Égésveszély! FIGYELMEZTETÉS A beállításkor a késhez hozzáérni tilos Sérülésveszély! A tolóhüvelyt (1) húzza vissza és az emeltyűvel (2) változtassa meg a csukló állását egy vagy több reteszlyukkal. A tolóhüvelyt (1) engedje el újból és a csapszeget engedje belekattanni a reteszlécbe (3) A bekattintott csapszeg esetén (a beállítás befejeztével) az eltolható hüvely újból a gépháznál helyezkedik el. Szállítás közbeni helyzet A szállításkor a berendezés kisebb helyen elfér, ha ezeknél a kiviteleknél a késmeghosszabbítást a törzzsel párhuzamosan elhajlítja és ebben a helzyetben rögzíti. FIGYELMEZTETÉS A késmeghosszabbítás szállítási helyzetbe történő állítása, ill. a szállítási helyzetből a munkavégzés közbeni helyzetbe történő elhajlítása csakis leállított motorral történjen ehhez a kombitolókát tolja STOP helyzetbe, ill. a stop-kapcsolót állítsa 0 helyzetbe a késvédő legyen felhelyezve Sérülésveszély! FIGYELMEZTETÉS A hajtómű az üzemeltetés közben felforrósodik. A hajtóműházat megérinteni tilos Égésveszély! Állítsa le a motort. Tolja fel a késvédőt. A tolóhüvelyt (1) húzza vissza és az emeltyűvel (2) hajlítsa el a csuklót felfelé, a szár irányába, annyira, hogy a késmeghosszabbítás a törzzsel párhuzamosan helyezkedjen el. A tolóhüvelyt (1) engedje el újból és kattintsa be a gépházon a csapszeget a kívánt reteszelési helyzetbe (3). A bekattintott csapszeg esetén (a beállítás befejeztével) az eltolható hüvely újból a gépháznál helyezkedik el. 17

20 STOP magyar Hordheveder felhelyezése Kettős vállheveder Motor beindítása / leállítása A kiviteltől függően a berendezés hordható hevederrel. A heveder fajtája és kivitele az értékesítési piactól függ. Egyvállas heveder 2 Kezelőelemek 7 4 STOP BA037 K 3 Vegye fel a kettős vállhevedert (2). A heveder hosszát állítsa be. A karabinerhorog (3) beakasztott motoros berendezés esetén a jobb csípő magasságában helyezkedjen el. 388BA038 K Gázemeltyűzár 2 Gázemeltyű 3 Kombitolóka 5 6 START 002BA181 K Helyezze fel az egyvállas hevedert (1). A heveder hosszát állítsa be. A karabinerhorog (3) beakasztott motoros berendezés esetén a jobb csípő magasságában helyezkedjen el. A kombitolóka állásai 4 STOP-0 a motor kikapcsolva a gyújtás kikapcsova 5 F Üzemelés a motor jár vagy beindulhat 6 START Beindítás a gyújtás bekapcsolva a motor beindulhat 18

21 Jel a kombitolókán 7 h Stop-jelzés és nyíl a motor kikapcsolásához a kombitolókát a stop-jelzésnél levő nyíl irányába (h) a STOP-0 helyzetbe toljuk Indítás Egymás után nyomja le a gázemeltyűzárat és a gázemeltyűt. Mindkét emeltyűt tartsa lenyomva. A kombitolókát tolja START állásba és szintén tartsa lenyomva. Egymás után engedje el a gázemeltyűt, a kombitolókát és a gázemeltyűzárat = Indítógáz állás. 9 Állítsa be az indítócsappantyú forgatható gombját (8): g hideg motor esetén 8 249BA057 K e meleg motor esetén akkor is, ha a motor már járt, de még hideg A kézi üzemanyagpumpa harmonikáját (9) legalább 5-ször nyomja be akkor is, ha a harmonika még fel van töltve üzemanyaggal. A berendezést helyezze biztosan a földre: Ügyeljen arra, hogy a motornál levő támasz és a vágókések hajtóműve a földön legyen. A szabályozható késmeghosszabbítással ellátott és a meghatározott szállítási helyzettel rendelkező berendezéseknél: a késmeghosszabbítást állítsa kinyújtott (0 ) helyzetbe A késvédőt vegye le a vágókések se a földhöz, se más tárgyhoz ne érjenek hozzá; ha szükséges, a hajtóművet helyezze magasabb felületre (pl. földbuckára, téglára vagy hasonlóra). Álljon stabilan. A berendezést bal kézzel nyomja erősen a földre a hüvelykujja a szellőzőház alatt legyen. 388BA039 K magyar TUDIVALÓ Lábbal a törzsre lépni vagy arra rátérdelni tilos a törzs végérvényesen elgörbülhet ennek következménye a törzs károsodása. Az indítófogantyút húzza ki lassan jobb kézzel az első érzékelhető ütközésig és azután gyorsan és erőteljesen húzza meg azt a kötelet ne húzza ki teljesen a kötél végéig Szakadásveszély! Az indítófogantyút ne engedje visszacsapódni függőlegesen vezesse vissza, így az indítókötél megfelelően felcsavarodhat. A beindítást addig végezze, amíg a motor beindul legkésőbb az ötödik beindítási próbálkozás után az indítócsappantyú csavargombját állítsa e helyzetbe Folytassa a berántást. Amint a motor jár, érintse meg röviden a gázemeltyűt; a kombitolóka beugrik az F üzemi állásba a motor üresjárati fordulatba kapcsol. Ha a porlasztó megfelelően beállított, a vágókések a motor üresjárati fordulata esetén nem mozoghatnak. A gép használatra kész. agyon alacsony hőmérsékleten A motor beindulása után: 19

22 A gázemeltyűt érintse meg röviden = ugrassza ki az Indítógáz állást a kombitolóka beugrik az F üzemi állásba a motor üresjárati fordulatba kapcsol. Adjon kissé gázt és a motort rövid ideig járassa melegre. Állítsa le a motort. A kombitolókát tolja a stop-jelzésnél levő nyíl irányába (h), a STOP - 0 helyzetbe. Ha a motor nem indul be Az indítócsappantyú elcsavarható gombja Ha a motor első begyújtása után az indítócsappantyú forgatható gombját nem állítják idejében e helyzetbe, akkor a motor lefullad. Az indítócsappantyú csavargombját állítsa e állásba. A kombitolókát, a záróemeltyűt és a gázemeltyűt állítsa indítógáz állásba és a motort indítsa be ehhez az indítókötelet húzza meg erőteljesen kötél-áthúzás szükséges lehet. Ha a motor mégsem indul be A kombitolókát tolja STOP-0 helyzetbe. A gyújtógyertya dugaszát (10) húzza ki. 10 A gyújtógyertyát csavarozza ki és szárítsa meg. A gázemeltyűt nyomja be teljesen és az indítókötelet többször húzza meg az égéstér átszellőztetéséhez. A gyújtógyertyát helyezze be és nyomja fel a gyújtógyertya dugaszt A kombitolókát tolja START helyzetbe. Az indítócsappantyú csavargombját forgassa el e helyzetbe akkor is, ha a motor hideg A motort indítsa be. A gázbovden beállítása A gázbovden beállítását ellenőrizze lásd: "A gázbovden beállítása". 249BA058 K A gépet az üzemanyagtartály teljes kiürüléséig járatták A tankolás után a kézi üzemanyagpumpa harmonikáját legalább 5-ször nyomja be akkor is, ha a harmonika fel van töltve üzemanyaggal. Az indítócsappantyú elforgatható gombját a motor hőmérsékletének megfelelően állítsa be. Indítson újra. 20

23 Üzemeltetési tanácsok Levegőszűrő tisztítása A gázosító beállítása Kezdeti üzemeltetéskor A gyárból újonnan szállított gépet a harmadik tartályfeltöltésig ne járassuk terhelés nélkül magas fordulatszámmal, így a bejáratási idő alatt a gép nem megterhelt feleslegesen. A bejáratási idő alatt a mozgatott részek működése összhangba kell kerüljön a hajtóműben nagyobb a súrlódási ellenállás. A motor maximális teljesítményét 5-15-szörös tartályfeltöltésnyi üzemeltetés után éri el. Munkavégzés közben Ha a gépet hosszabb időn keresztül teljes terheléssel működtettük, a motort rövid ideig még járassuk üresjárati fordulatban, míg a keletkezett hő nagy része a hideg levegőáramlattal levezetődik, így a hajtóműben levő alkotórészek (gyújtóberendezés, porlasztó) nem terheltek meg nagyon hőtorlódás miatt. Munkavégzés után Ha a gép rövid időre leállított: a motort engedjük lehűlni. A berendezést feltöltött üzemanyagtartállyal tároljuk a következő üzemeltetésig egy száraz helyen, gyulladásveszélytől távol, Ha a berendezés hosszabb időre leállított lásd a "Berendezés tárolása" fejezetet. Amikor a motor teljesítménye érzékelhetően csökken Az indítócsappantyú csavargombját állítsa g állásba A csavart (1) csavarozza ki és vegye le a szűrőfedelet (2) A szűrő környékét tisztogassa meg a nagyobb szennyeződésektől A szűrőt (3) fogja meg a szűrőház (4) bemélyedésénél (nyíl) és vegye le A szűrőt cserélje ha az nem lehetséges, porolja le, vagy fújja át kimosni tilos A sérült alkatrészeket cserélje A szűrőt cserélje 4 A szűrőt helyezze bele a szűrőházba és a szűrőfedelet helyezze fel A csavart csavarozza be és húzza feszesre BA006 K A gázosító alapbeállítását már a gyárban elvégezték. A gázosítót úgy állították be, hogy az a motor valamennyi üzemállapotában optimális üzemanyag-levegő keveréket kapjon. Az ezekhez a gyártási szériákhoz tartozó motoros berendezések különböző gázosítókkal vannak felszerelve: "A" kivitel H L LA Főállítócsavar és üresjárati állítócsavar különleges csavarfejjel hornyos csavarfej nélkül Ezeknél a berendezéseknél a gázosítót már nem kell beállítani. Ezeket a berendezéseket a gyárban úgy állították be, hogy a motor valamennyi üzemállapotban optimális üzemanyaglevegő keveréket kapjon. 249BA066 K 21

24 Az üresjárat beállítása A motor üresjáratban leáll "B" kivitel H L A motort kb. 3 percig járassa melegre. Az üresjárati ütközőcsavart (LA) forgassa el lassan az óramutató járásának irányába, addig, amíg a motor járása egyenletes a vágókések eközben ne mozogjanak. A vágókések együtt mozognak az üresjárati fordulatban H L LA Az üresjárati ütközőcsavart (LA) forgassa el az óramutató járásával ellentétesen addig, amíg a vágókések leállnak, azután 1/2-3/4 fordulattal forgassa tovább azt ugyanabba az irányba FIGYELMEZTETÉS Ha üresjáratban a vágókések a beállítást követően nem maradnak nyugalmi helyzetben, akkor javíttassa meg a motoros berendezést szakszervizben. 249BA066 K H L LA Főállítócsavar és üresjárati állítócsavar hornyos csavarfejjel Ennél a gázosítónál a főállítócsavar és az üresjárati beállítócsavar beállításán csak kis mértékben lehet változtatni. Alapbeállítás Állítsa le a motort. Ellenőrizze a vágókést szükség esetén tisztítsa meg azt (az legyen tiszta, könnyű járású és nem deformálódott). A levegőszűrőt ellenőrizze ha szükséges, tisztogassa meg vagy cserélje ki. Ellenőrizze a gázbovden beállítását, ha szükséges, állítsa be lásd: "A gázbovden beállítása". A szikravédő rácsot (az adott országtól függően van beszerelve) ellenőrizze ha szükséges, tisztogassa meg vagy cserélje ki. 249BA067 K Mindkét beállítócsavart forgassa el óvatosan ütközésig az óramutató járásával ellentétesen: A fő állítócsavar (H) 3/4 fordulattal nyitva Az üresjárati állítócsavart (L) 3/4 fordulattal nyitva LA Indítsa be a berendezést és hagyja a motort felmelegedni. Az üresjárati ütközőcsavarral (LA) állítsa be az üresjárati fordulatot úgy, hogy a vágókések ne mozogjanak együtt. Az üresjárat beállítása Az üresjárati állítócsavaron (L) végzett minden egyes változtatás után legtöbbször az üresjárati ütközőcsavart (LA) is kell állítani. A motort kb. 3 percig járassa melegre. A motor üresjáratban leáll Az üresjárati ütközőcsavart (LA) forgassa el lassan az óramutató járásának irányába, addig, amíg a motor járása egyenletes a vágókések eközben ne mozogjanak. 249BA067 K 22

25 A vágókések együtt mozognak az üresjárati fordulatban Az üresjárati ütközőcsavart (LA) forgassa el az óramutató járásával ellentétesen addig, amíg a vágókések leállnak, azután 1/2-3/4 fordulattal forgassa tovább azt ugyanabba az irányba FIGYELMEZTETÉS Ha üresjáratban a vágókések a beállítást követően nem maradnak nyugalmi helyzetben, akkor javíttassa meg a motoros berendezést szakszervizben. A fordulatszám az üresjárati fordulaton szabálytalan, a motor az LA-beállítás ellenére is leáll, a gyorsulás rossz Az üresjárati keverék túl sovány: Az üresjárati állítócsavart (L) forgassa el az óramutató járásával ellentétesen, addig, míg a motor járása egyenletes nem lesz és az jól nem gyorsul max. az ütközésig. em egyenletes fordulatszám üresjáratban Az üresjárati beállítás túl dús: Az üresjárati beállítócsavart (L) forgassa az óramutató járásának irányába, addig, míg a motor járása egyenletes nem lesz és az még jól gyorsul max. az ütközésig. "B" kivitel Finombeállítás Ha a motor teljesítménye a hegyekben vagy a tenger szintjén történő használatkor nem megfelelő, akkor a fő állítócsavar (H) beállításának kisebb mértékű változtatása szükséges lehet. Irányadó érték A főállítócsavart (H) 1000 m (3300 ft) magasságváltozás esetén kb. 1/4 fordulattal csavarja el. Beállítási feltételek Az alapbeállítást végezze el anélkül, hogy a főállítócsavar (H) beállítását megváltoztatná. A motort kb. 3 percig járassa melegre. Adjon teljes gázt. A hegyekben A főállítócsavart (H) csavarja el az óramutató járásának irányába (hígabb) addig a pontig, amikor a fordulatszám növekedése már nem észlelhető max. az ütközésig. A tengerszinten A főállítócsavart (H) csavarja el az óramutató járásával ellentétesen (dúsabb), addig ameddig a fordulatszám növekedése már nem észlelhető max. az ütközésig. Előfordulhat, hogy a legmagasabb fordulatszámot már az alapbeállítás biztosítja. Szikravédőrács a hangtompítóban éhány országban a kipufogó szikravédőráccsal rendelkezik. magyar Ha a motor teljesítménye csökken, akkor a kipufogóban lévő szikravédőrácsot ellenőrizze. Várja meg, amíg a kipufogó lehűl. A kombitolókát tolja STOP-0 helyzetbe. A csavart (1) csavarozza ki. 2 3 A csavarokat (2) csavarozza ki, a fedelet (3) pedig vegye le BA059 K 249BA060 K 23

26 Gyújtógyertya A gyújtógyertya ellenőrzése Csavarja ki a csavart (4). A szikravédőrácsot (5) emelje meg és húzza ki. Az elszennyeződött szikravédőrácsot tisztogassa meg károsodás vagy erős szennyeződés esetén ki kell cserélni azt. Tegye vissza a szikravédőrácsot. Csavarja be és húzza meg a csavart. A fedelet szerelje fel. Elégtelen motorteljesítmény, rossz beindítás vagy az üresjárati fordulatban jelentkező zavarok esetén először a gyújtógyertyát ellenőrizzük Kb. 100 üzemóra leteltével cseréljük a gyújtógyertyát erősen leégett elektródák esetén már hamarabb csak a STIHL-cég által engedélyezett, zavarmentes gyújtógyertyát alkalmazzuk lásd "Műszaki adatok" A gyújtógyertya kiszerelése A kombitolókát tolja STOP-0 helyzetbe BA063 K A Az elszennyeződött gyújtógyertyát tisztogassuk meg Az elektrodatávolságot (A) ellenőrizzük, és ha szükséges, állítsuk utána, a távolság nagyságára vonatkozóan lásd "Műszaki adatok" 000BA039 K A gyújtógyertya elszennyeződését okozó körülményeket szüntessük meg Az elszennyeződést okozhatják: túl sok motorolaj az üzemanyagban elszennyeződött levegőszűrő nem megfelelő üzemfeltételek A gyújtógyertya dugaszát (1) húzza ki. Csavarja ki a gyújtógyertyát. 24

27 FIGYELMEZTETÉS A külön csatlakozóanyával (1) rendelkező gyújtógyertya esetén a csatlakozóanyát feltétlenül csakavozzuk fel a csavarmenetre és erősen húzzuk meg a szikraképződás miatt tűzveszély! Gyújtógyertya beszerelése 1 000BA045 K Hajtómű kenése Késhajtás A késhajtáshoz használja a sövényvágókhoz való STIHL hajtóműzsírt lásd: "Külön rendelhető tartozékok". Kivitel 0 magyar részén zsír nem látható, akkor a hajtóműzsírt tartalmazó tubust zárja le. yomjon a hajtóműházba max. 5 g zsírt. TUDIVALÓ A hajtóműházat tilos teljesen zsírral feltölteni. A zsírtubust csavarozza ki. A zárócsavart csavarja vissza és húzza meg. Szöghajtás A szöghajtáshoz használja a motoros kaszákhoz való STIHL hajtóműzsírt lásd: "Külön rendelhető tartozékok ban állítható kivitel 3 Csavarja be a gyújtógyertyát (3) és a gyertyapipát (2) rögzítse a gyújtógyertyán (3). 002BA178 K A betöltött kenőzsír mennyiségét kb. minden 25 üzemóra leteltével ellenőrizze; ehhez a zárócsavart (1) csavarja ki ha a csavar belső 25

28 Kivitel 0 Beindító berendezés Vágókések élezése 135 -ban állítható kivitel A betöltött kenőzsír mennyiségét kb. minden 25 üzemóra elteltével ellenőrizze; ehhez a zárócsavart (2) csavarja ki ha a csavar belső részén zsír nem látható, akkor a hajtóműzsírt tartalmazó tubust zárja le. yomjon a hajtóműházba max. 5 g zsírt. TUDIVALÓ A hajtóműházat tilos teljesen zsírral feltölteni. A zsírtubust csavarozza ki. A zárócsavart csavarja vissza és húzza meg. Az indítókötél tartóssága érdekében a következő tanácsok betartása ajánlott: A kötelet csakis az előírt kihúzási irányban húzzuk ki A kötelet ne engedjük a kötélvezetés széléhez érni A kötelet ne húzzuk ki az előírásnál tovább Az indítófogantyút a kihúzás irányával ellentétesen vezessük vissza, ne engedjük visszacsapódni lásd "Motor beindítása / leállítása" A sérült indítókötelet idejében cseréltessük ki a szakkereskedésben. A STIHL-cég azt ajánlja, hogy a karbantartási és javítási munkálatokat csakis a STIHL szakkereskedéssel végeztessük el. Ha a vágásteljesítmény csökken, akkor a kések rosszul vágnak, az ágak gyakran beszorulnak: a vágókések utánélezése szükséges. Az utánélezés a szakszervizben történjen, ahol élezőgép áll rendelkezésre. A STIHL cég a STIHL szakszervizt ajánlja. Máskülönben egy lapos élezőreszelő használata ajánlott. Az élezőreszelőt a kés felületéhez képest az előírt szögben (lásd "Műszaki adatok") vezesse. Csak a vágóélt szabad élezni sem a vágókés kiálló tompa részeibe, sem pedig a vágásvédőbe nem szabad belereszelni (lásd: "Fontos szerkezeti elemek"). Mindig a vágóél széle felé reszeljen. A reszelő csak előrefelé reszeljen a visszahúzáskor emelje meg azt. A vágókésnél képződött sorját lehúzókő segítségével távolítsa el. Csak kevés anyagot reszeljen le. Az élezés után a reszelési vagy köszörülési port távolítsa el és a vágókéseket fújja be STIHL gyantaoldó aeroszollal. TUDIVALÓ e dolgozzon életlen vagy sérült vágókésekkel ez a gépet nagyon megterheli és emiatt a vágás eredménye nem megfelelő. 26

29 A berendezés tárolása Több mint kb. 3 hónapos munkaszünet esetén Az üzemanyagtartályt egy jól átszellőztetett helyiségben ürítse ki és tisztogassa meg Az üzemanyagot az előírásoknak megfelelően és környezetvédelmi szempontok szerint távolítsa el A porlasztót járatással ürítse, máskülönben a porlasztóban levő membránok összeragadhatnak A vágókéseket tisztogassa meg, azok állapotát ellenőrizze és a STIHL gyantaoldóval fújja be A késvédőt helyezze fel A berendezést alaposan tisztogassa meg, mindenek előtt a hengerbordákat és a levegőszűrőt A berendezést egy száraz és biztonságos helyen tárolja. Ügyeljen arra, hogy mások (pld. gyermekek) a géphez ne juthassanak 27
