1 A MICAST HUNGARY űr-anyagtudományi projekt * Roósz András, **Rónaföldi Arnold, ***Kovács Jenő * Miskolci Egyetem, Fémtani és Képlékenyalakítástani Tanszék ** Miskolci Egyetem, Elektrotechnikai és Elektronikai Tanszék *** MTA-ME Anyagtudományi Kutatócsoport

és Képlékenyalakítástani Tanszék ** Miskolci Egyetem,

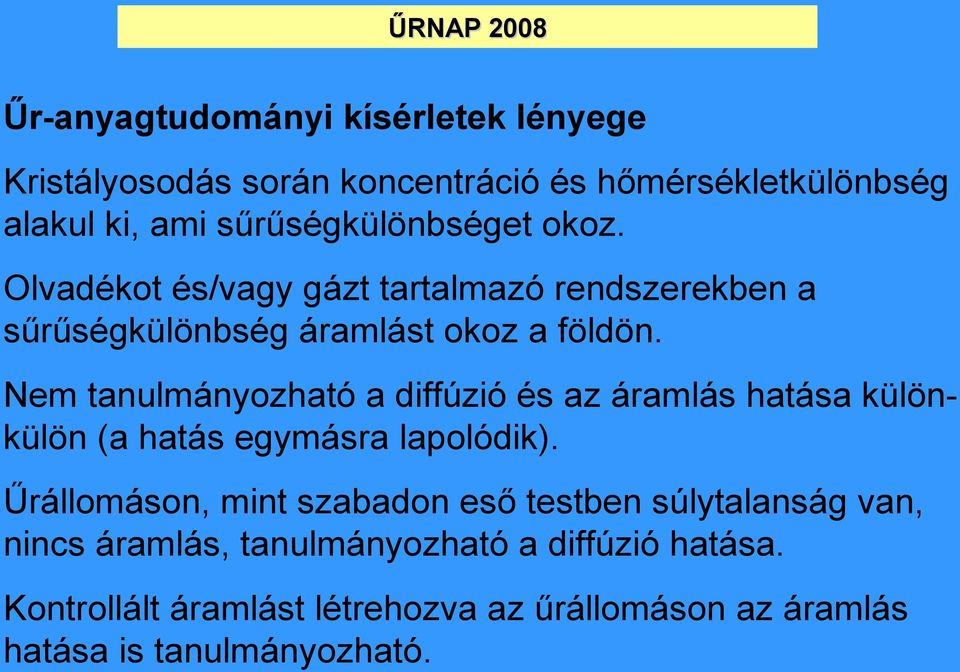

2 Űr-anyagtudományi kísérletek lényege Kristályosodás során koncentráció és hőmérsékletkülönbség alakul ki, ami sűrűségkülönbséget okoz. Olvadékot és/vagy gázt tartalmazó rendszerekben a sűrűségkülönbség áramlást okoz a földön. Nem tanulmányozható a diffúzió és az áramlás hatása különkülön (a hatás egymásra lapolódik). Űrállomáson, mint szabadon eső testben súlytalanság van, nincs áramlás, tanulmányozható a diffúzió hatása. Kontrollált áramlást létrehozva az űrállomáson az áramlás hatása is tanulmányozható.

Nem tanulmányozható a diffúzió és az áramlás hatása különkülön (a hatás egymásra lapolódik).

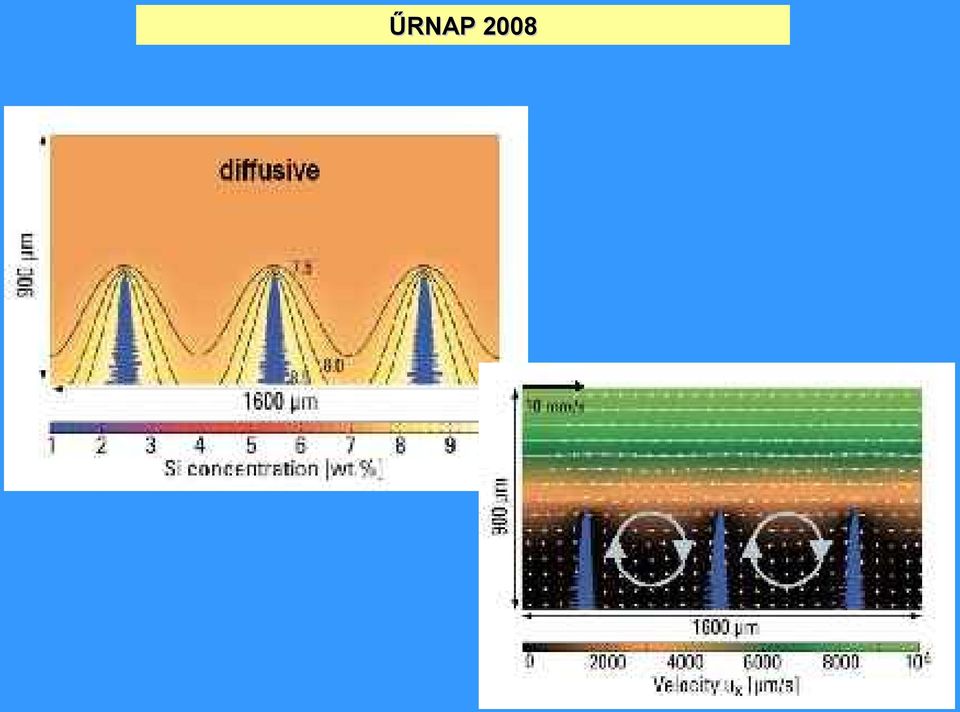

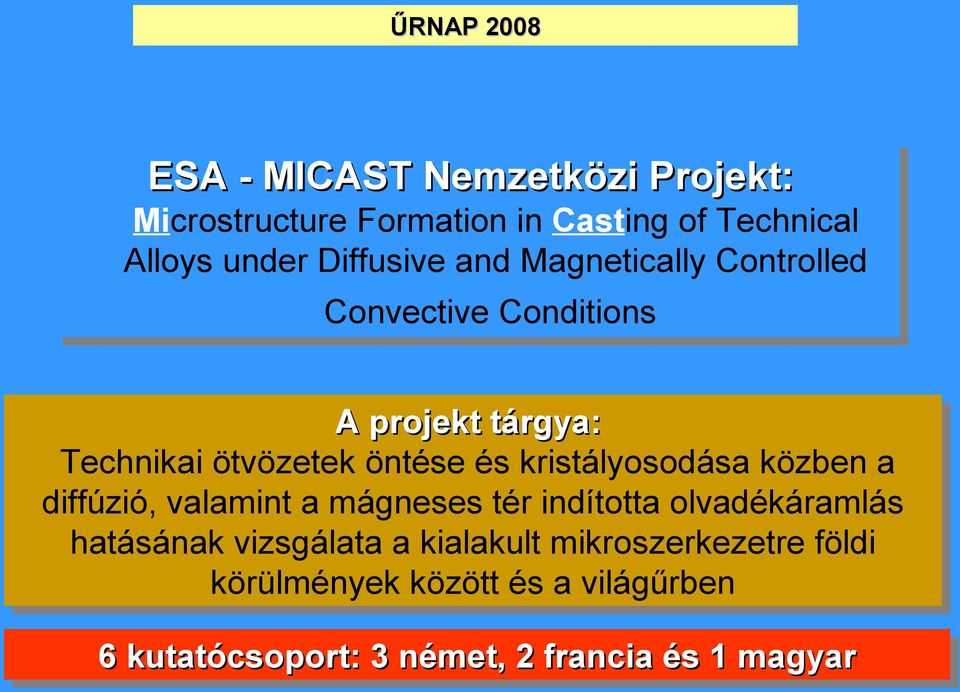

4 ESA - MICAST Nemzetközi Projekt: Microstructure Formation in Casting of Technical Alloys under Diffusive and Magnetically Controlled Convective Conditions A projekt tárgya: Technikai ötvözetek öntése és kristályosodása közben a diffúzió, valamint a mágneses tér indította olvadékáramlás hatásának vizsgálata a kialakult mikroszerkezetre földi körülmények között és a világűrben 6 kutatócsoport: 3 német, 2 francia és 1 magyar

kristályosodása közben a diffúzió, valamint a mágneses tér indította olvadékáramlás hatásának vizsgálata a

5 Résztvevők: Projekt vezető: prof. Lorenz RATKE (DLR, Köln, Németország) Kutatócsoportok: DLR, Köln, Németország ACCES, Aachen, Németország Crystal Growth Laboratory, Erlangen, Németország EPM-Madylam, Grenoble, Franciaország CIRIMAT, Toulouse, Franciaország SGMU, Miskolc, Magyarország

Németország ACCES, Aachen, Németország Crystal Growth Laboratory,

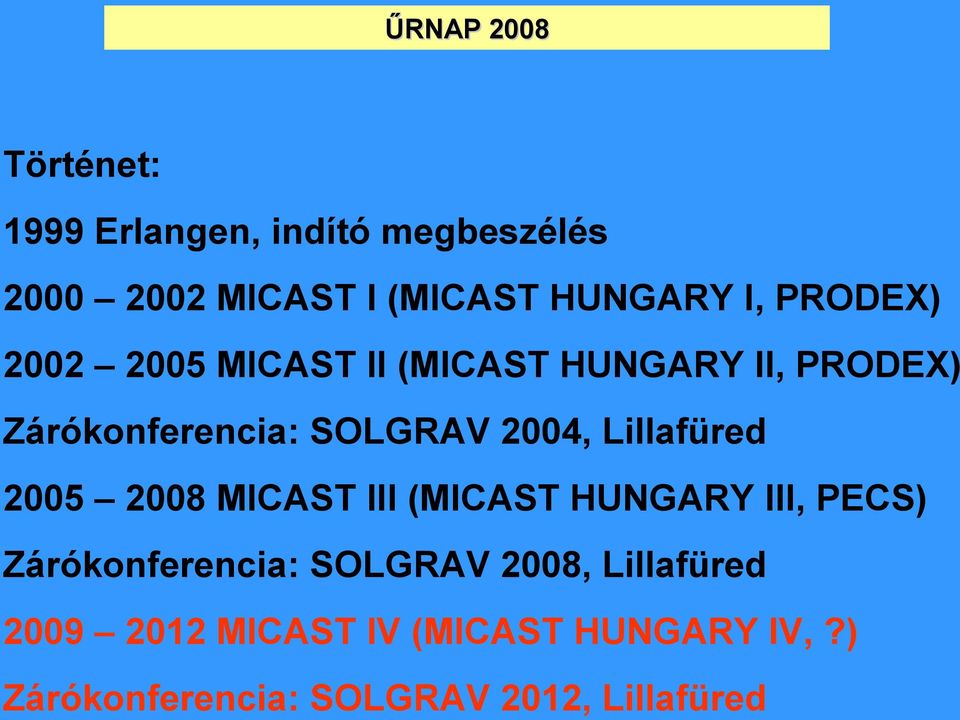

6 Történet: 1999 Erlangen, indító megbeszélés MICAST I (MICAST HUNGARY I, PRODEX) MICAST II (MICAST HUNGARY II, PRODEX) Zárókonferencia: SOLGRAV 2004, Lillafüred MICAST III (MICAST HUNGARY III, PECS) Zárókonferencia: SOLGRAV 2008, Lillafüred MICAST IV (MICAST HUNGARY IV,?) Zárókonferencia: SOLGRAV 2012, Lillafüred

Lillafüred 2005 2008 MICAST III (MICAST HUNGARY III, PECS) Zárókonferencia: SOLGRAV

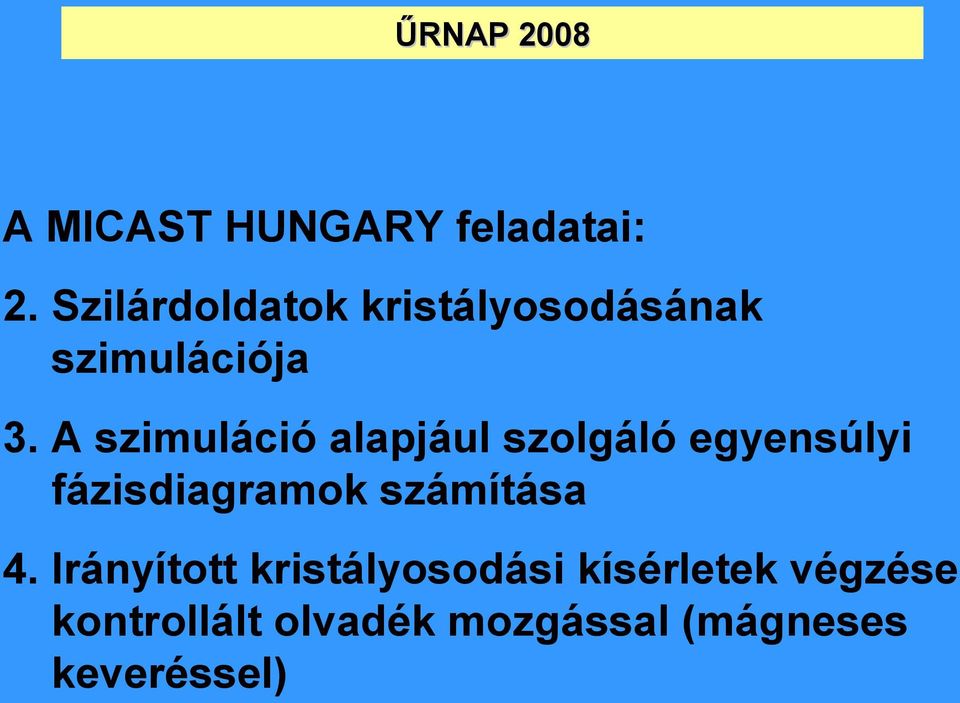

7 A MICAST HUNGARY feladatai: 2. Szilárdoldatok kristályosodásának szimulációja 3. A szimuláció alapjául szolgáló egyensúlyi fázisdiagramok számítása 4. Irányított kristályosodási kísérletek végzése kontrollált olvadék mozgással (mágneses keveréssel)

A szimuláció alapjául szolgáló egyensúlyi fázisdiagramok

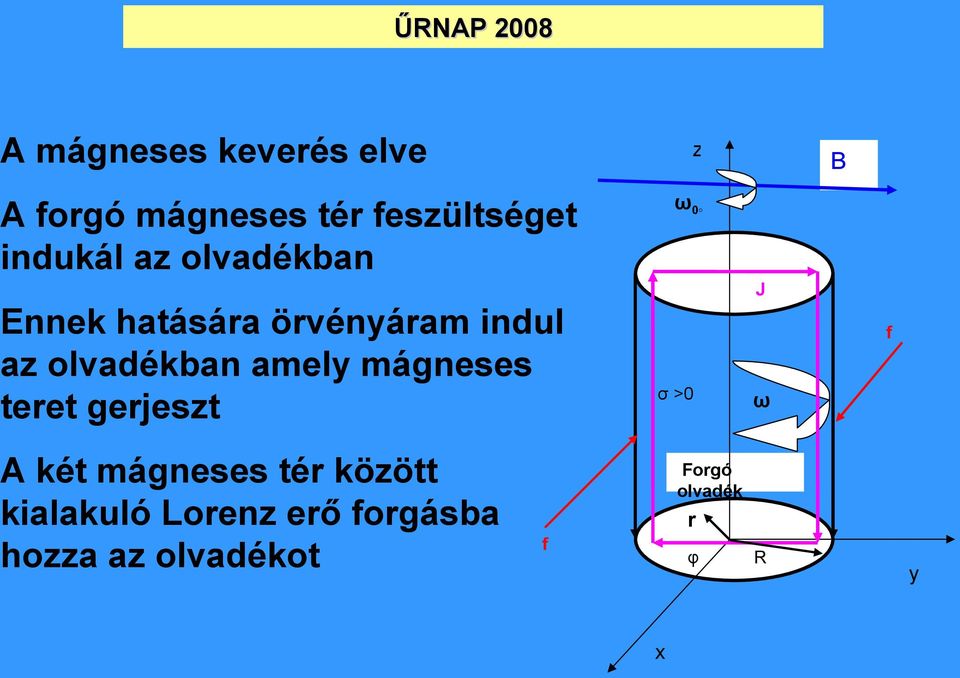

8 A mágneses keverés elve z B ω0 A forgó mágneses tér feszültséget indukál az olvadékban J Ennek hatására örvényáram indul az olvadékban amely mágneses teret gerjeszt A két mágneses tér között kialakuló Lorenz erő forgásba hozza az olvadékot f σ >0 ω Forgó olvadék r f φ x R y

olvadékban amely mágneses teret gerjeszt A két mágneses tér között

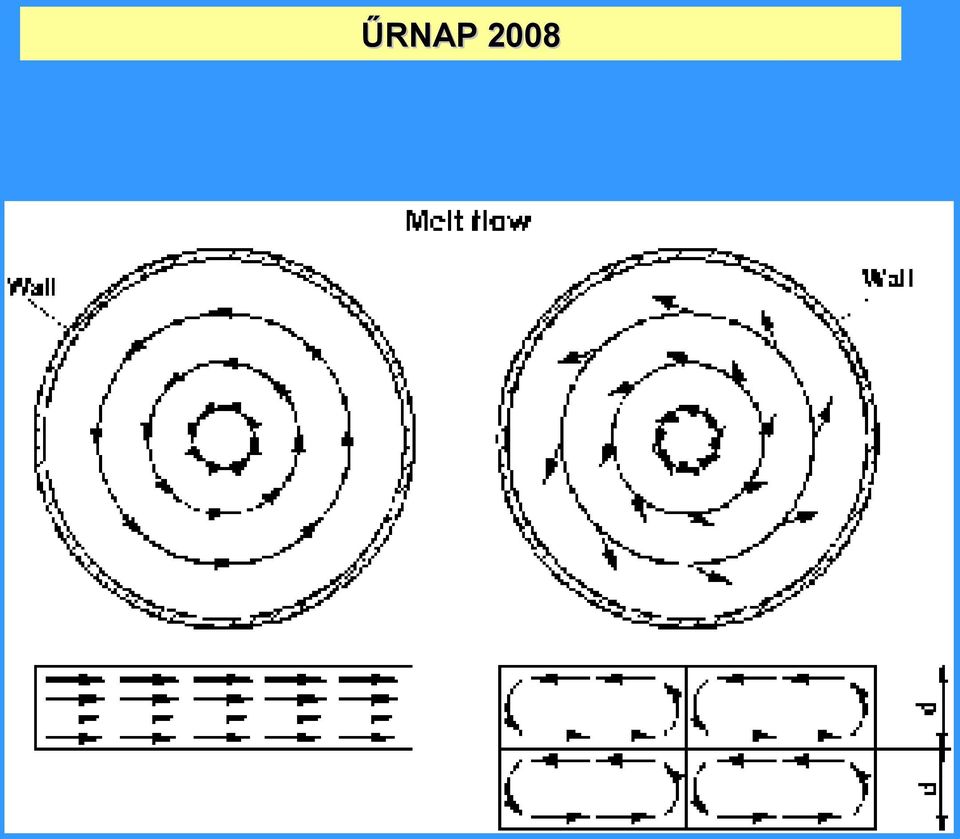

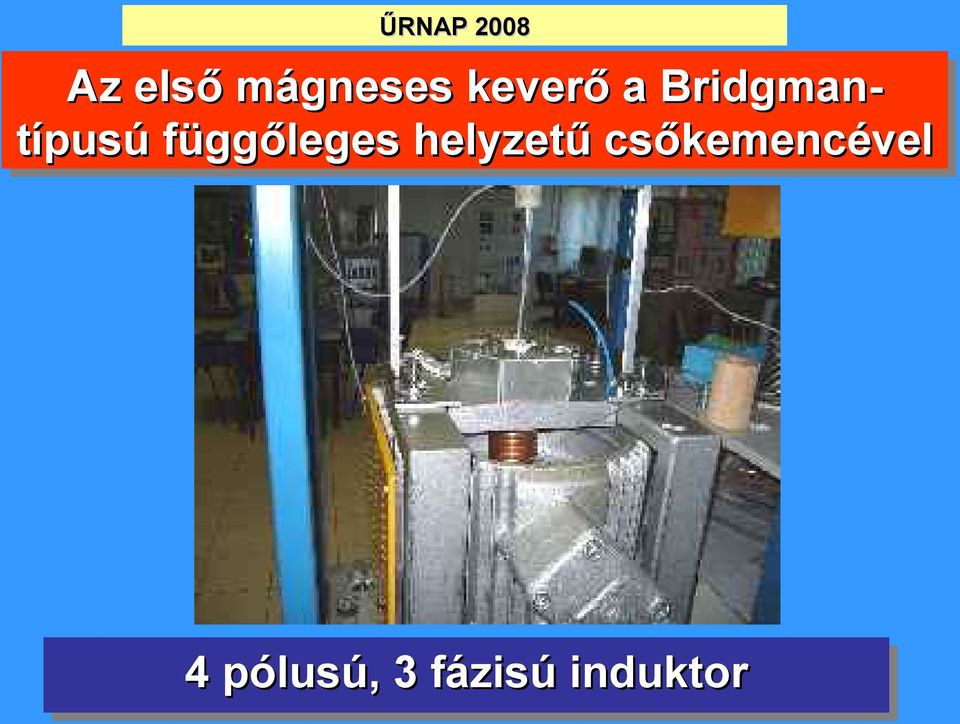

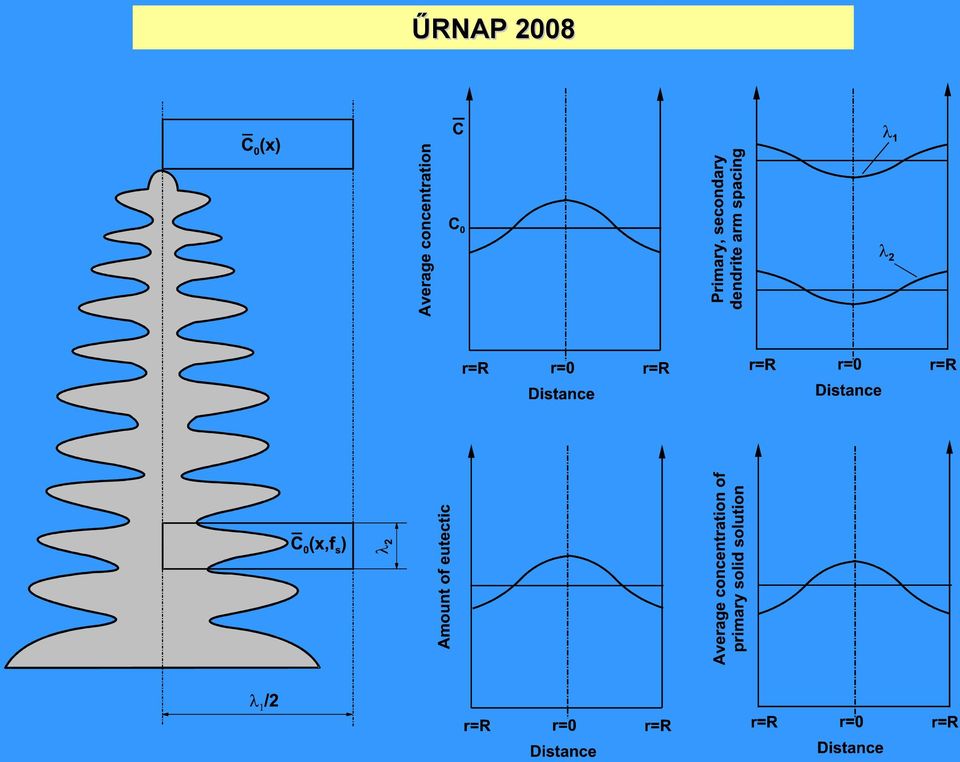

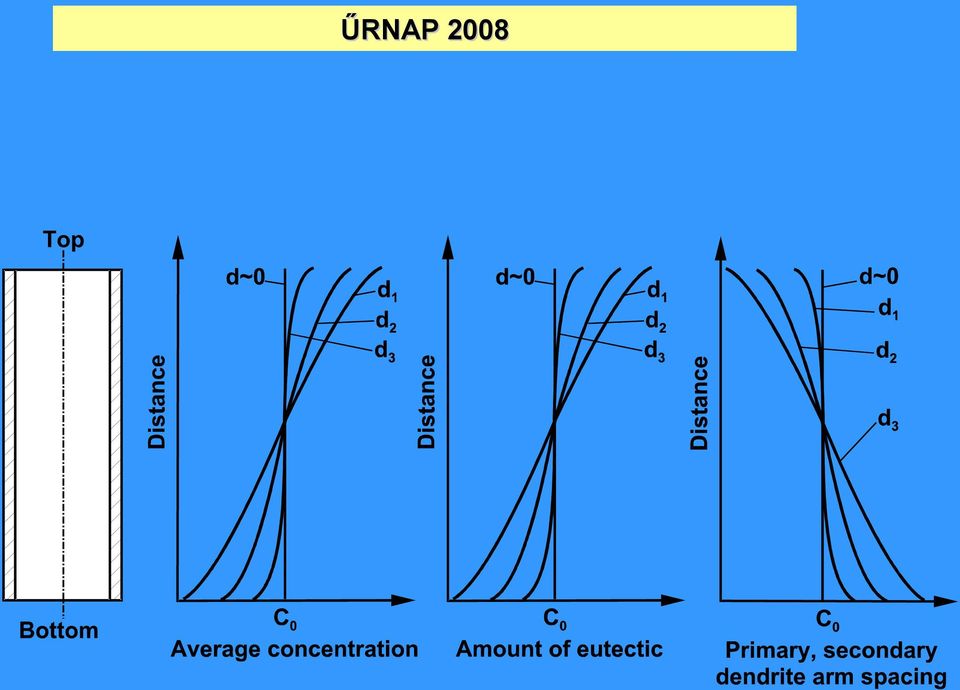

12 Az első mágneses keverő a Bridgmantípusú függőleges helyzetű csőkemencével 4 pólusú, 3 fázisú induktor

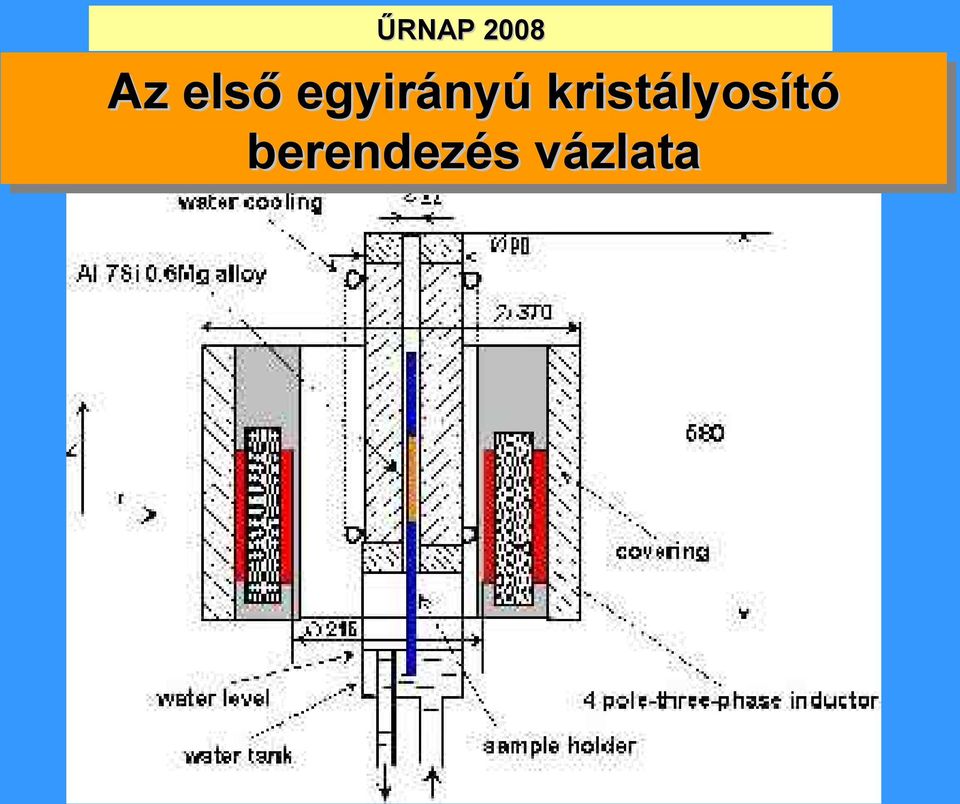

13 Az első egyirányú kristályosító berendezés vázlata

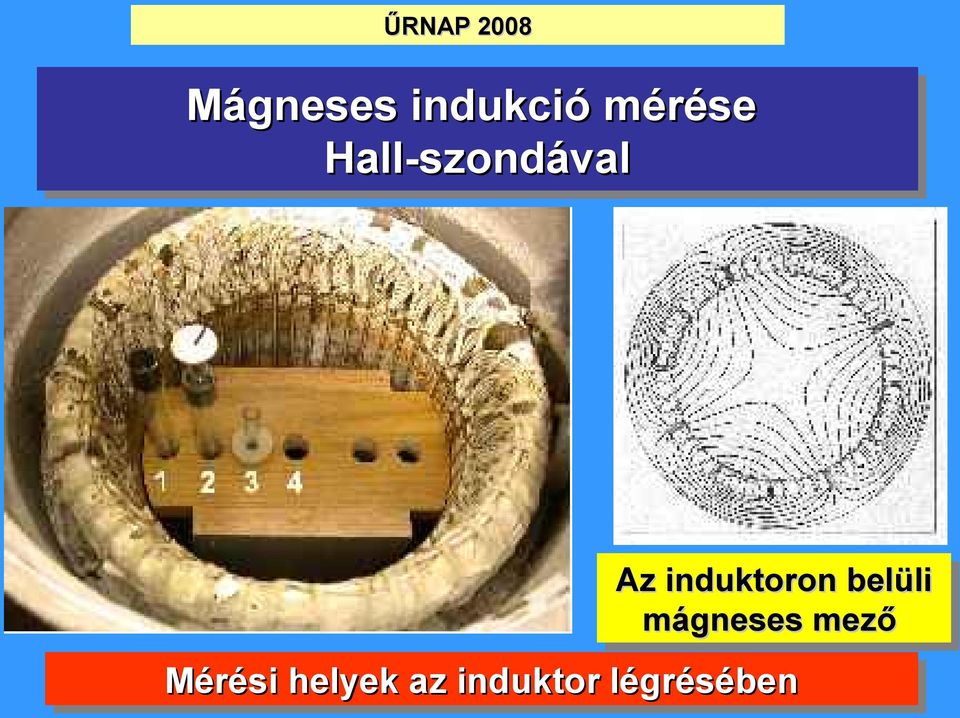

14 Mágneses indukció mérése Hall-szondával Az induktoron belüli mágneses mező Mérési helyek az induktor légrésében

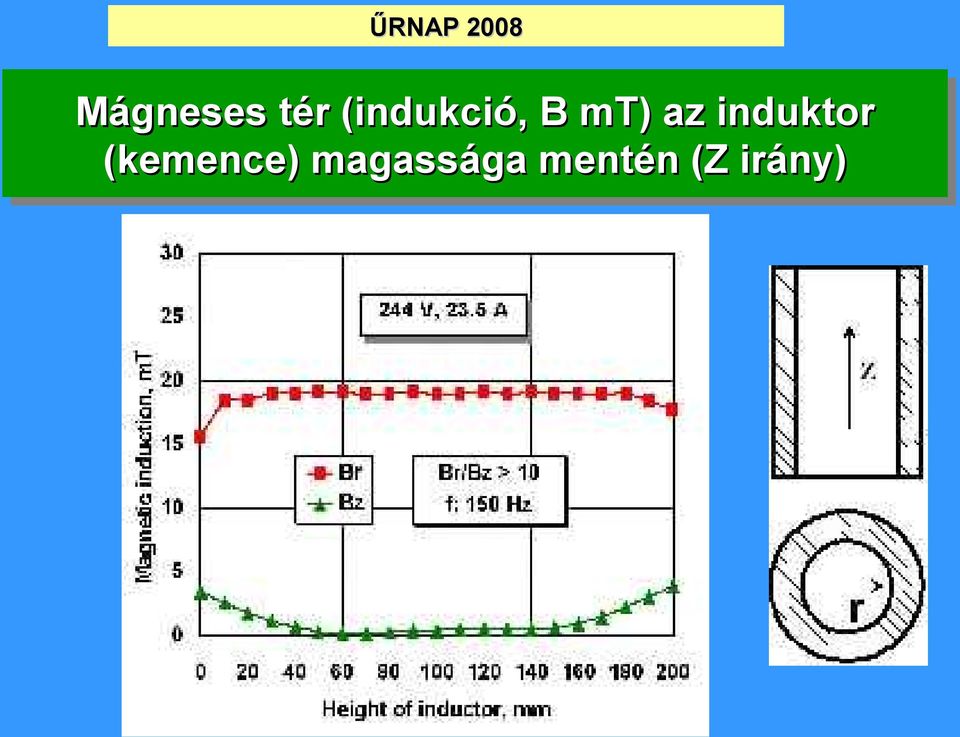

15 Mágneses tér (indukció, B mt) az induktor (kemence) magassága mentén (Z irány)

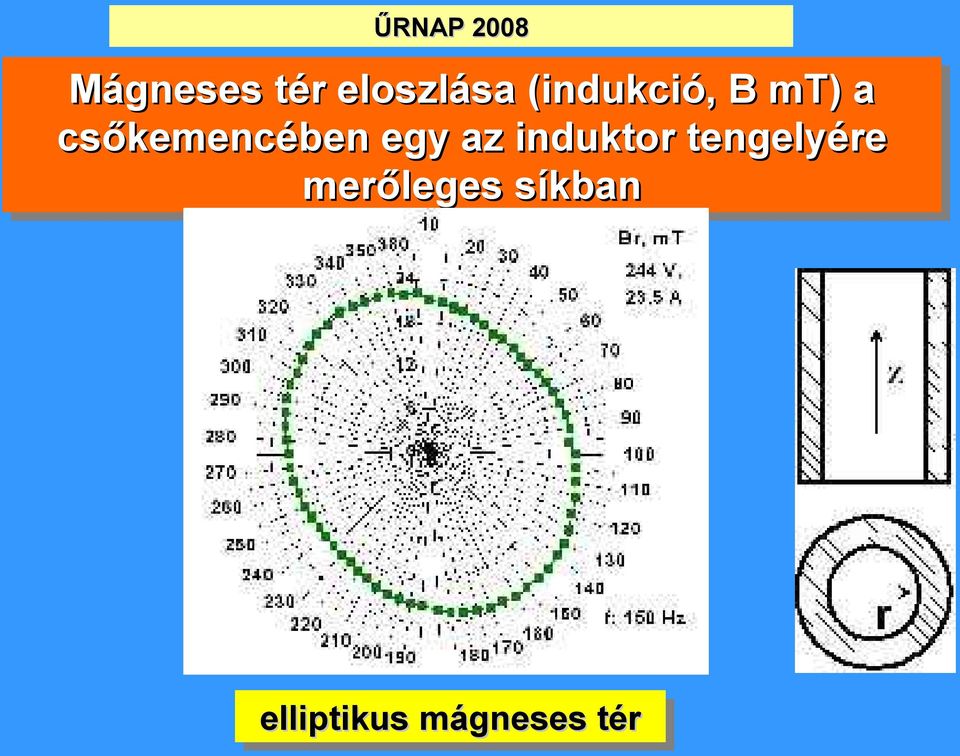

16 Mágneses tér eloszlása (indukció, B mt) a csőkemencében egy az induktor tengelyére merőleges síkban elliptikus mágneses tér

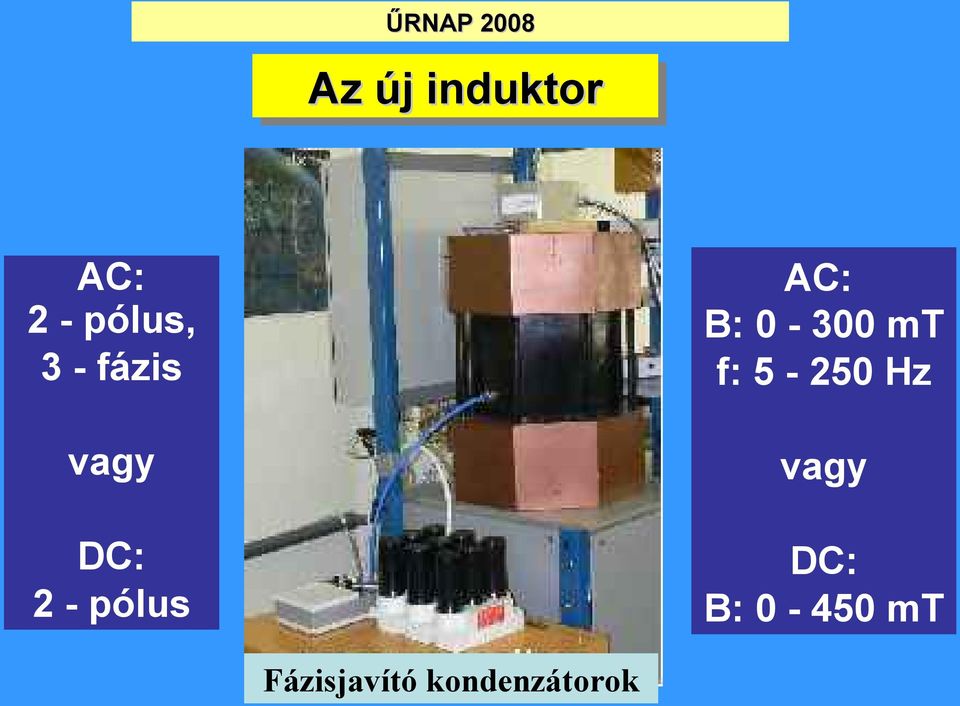

17 Az új induktor AC: 2 - pólus, 3 - fázis AC: B: mt f: Hz vagy vagy DC: 2 - pólus DC: B: mt Fázisjavító kondenzátorok

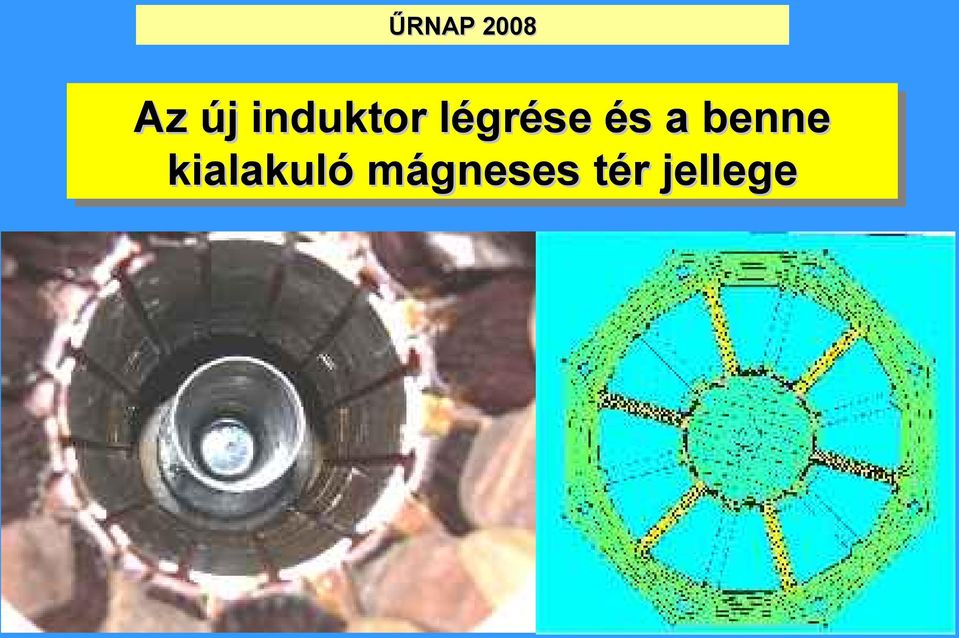

18 Az új induktor légrése és a benne kialakuló mágneses tér jellege

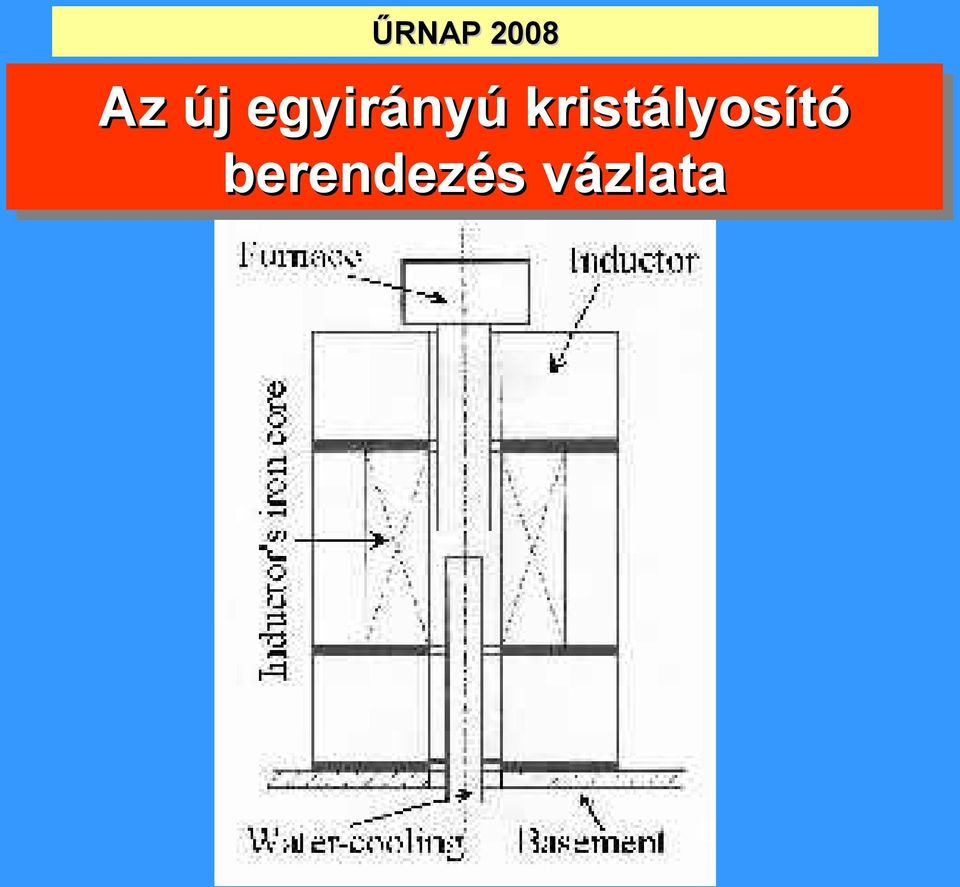

19 Az új egyirányú kristályosító berendezés vázlata

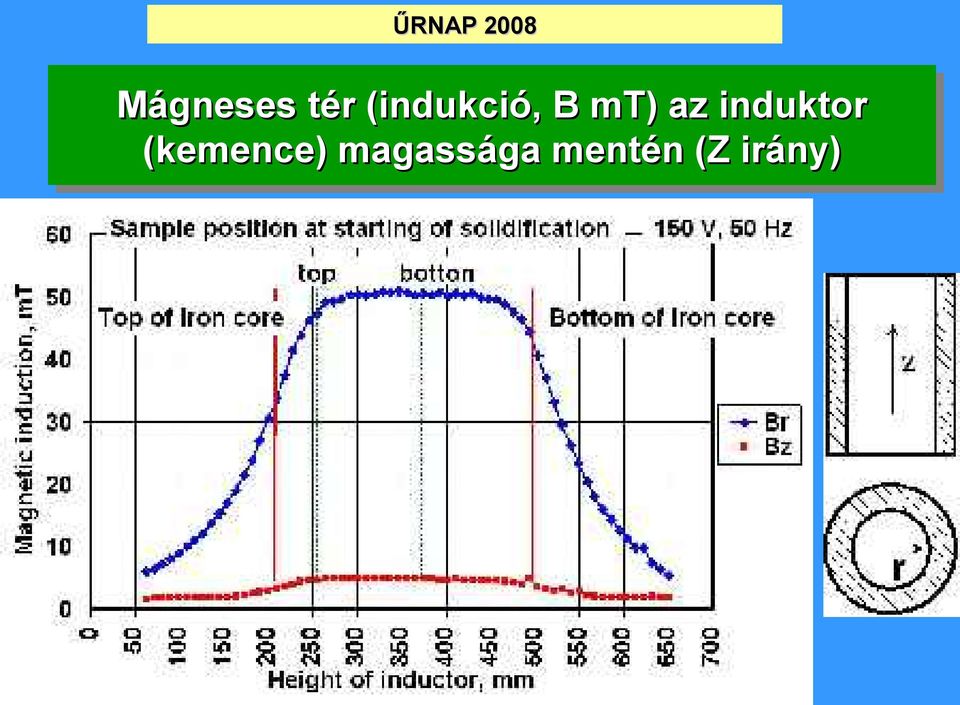

20 Mágneses tér (indukció, B mt) az induktor (kemence) magassága mentén (Z irány)

21 Mágneses tér eloszlása (indukció, B mt) a csőkemencében egy az induktor tengelyére merőleges síkban körszimmetrikus mágneses tér

22 A minta és a kemence hűtőegysége víztartály víznyomás szabályozás kemence a víztartállyal

23 a mintatartó tokozat a 13 NiCr-Ni hőelemmel egy kristályosított minta

24 Al 7% Si ötvözet Olv α szilárd oldat Olv ( α + Si ) eutektikum

25 Direction iránya of solidification A kristályosítás Macro-photos solidified structures (B =minta 0 mt, f = (v 0 Hz,=v 0,1 = 0.1 mm/s, G = 8G K/mm) Keverés nélkülofkristályosított mm/s, = 8 K/mm) Sample sections 20 mm 0 B [mt] m m 5 m m mm 5 m m 20 mm 5 m m mm [mm] 55 m m 109 [mm] 0 Parameters' change v [mm/s]

26 A kristályosítás iránya Direction of solidification A kristályosított szerkezetek (B = 0 mt, f = 0 Hz, G = 8 K/mm, v = 0,1 mm/s)

27 A kristályosítás iránya Minta sugara, mm 0 mt Minta hossza, mm A Si mennyisége, tf%

28 A kristályosítás iránya A kristályosított szerkezetek (B = 3 mt, f = 50 Hz, G = 8 K/mm, v = 0,1 mm/s)

29 A kristályosítás iránya A kristályosított szerkezetek (B = 3 mt, f = 50 Hz, G = 8 K/mm, v = 0,1 mm/s)

30 A kristályosítás iránya A minta sugara, mm 3 mt A minta hossza, mm A Si mennyisége, tf%

31 A kristályosítás iránya A kristályosított szerkezetek (B = 6 mt, f = 50 Hz, G = 8 K/mm, v = 0,1 mm/s)

32 A kristályosítás iránya A kristályosított szerkezetek (B = 6 mt, f = 50 Hz, G = 8 K/mm, v = 0,1 mm/s)

33 A kristályosítás iránya A minta sugara, mm 6 mt A minta hossza, mm A Si mennyisége, tf%

34 A kristályosítás iránya A kristályosított szerkezetek (B = 20 mt, f = 50 Hz, G = 8 K/mm, v = 0,1 mm/s)

35 A kristályosítás iránya A kristályosított szerkezetek (B = 20 mt, f = 50 Hz, G = 8 K/mm, v = 0,1 mm/s)

36 A kristályosítás iránya A minta sugara, mm 20 mt A minta hossza, mm A Si mennyisége, tf%

37 A kristályosítás iránya A kristályosított szerkezetek (B = 60 mt, f = 50 Hz, G = 8 K/mm, v = 0,1 mm/s)

38 A kristályosítás iránya A kristályosított szerkezetek (B = 60 mt, f = 50 Hz, G = 8 K/mm, v = 0,1 mm/s)

39 A kristályosítás iránya A minta sugara, mm 60 mt A minta hossza, mm A Si mennyisége, tf%

40 A koncentráció eloszlás mérése röntgen fluoreszcens spektrométerrel Nagy térkép (12,8 x 6,4 mm) 100µm sugárral scannelve A Si Kα vonal intenzitása A vörös szín magas Si koncentrációt jelöl A sötét szín alacsony Si koncentrációt jelöl Részletes térkép (2,56 x 2,56 mm) 10 µm sugárral scannelve (magasabb helyi felbontás) A Kα vonal intenzitása

41 A folyadékáramlás szimulációja

44 Az áramlás kísérleti jellemzése A forgó mágneses tér fordulatszámától jelentősen eltér a forgó olvadék fordulatszáma Hideg kísérletek galliummal 4. Turbinás módszer 5. Szabad felszín módszer 6. Nyomáskompenzációs módszer

45 Turbinás mérés SGMU

47 f = 50Hz, Bx =51.50 mt, n 0 =1500 [1/min], nturbina~416 [1/min] SGMU

48 Szabad felszín módszer ω Laser head x R2 ω2/2g x Model MHD inductor Display h z0 Mérőfej R H Az elméleti olvadék szabad felszín alakja forgó mágneses térben A forgó olvadék szabad felszínének lézeres mérése

49 Dcore ω d A forgó olvadék szabad felszínének alakja mérés közben A potenciális örvény kialakulásának bemutatása SGMU

50 d' Dcorn B= 4.0mT B=11.2mT B= 22.3mT B=44.2mT B= 33.2mT ω -- melt d A falhatás bemutatása az olvadékáramlás során B=51.3mT Az olvadék szabad felszín alakjának változása különböző indukciójú forgó mágneses térben SGMU

51 Nyomáskompenzációs módszer h2 h1 ω r1 Ρmelt. r2 Az olvadék szabad felszíne felett a forgó mágneses tér hatására kialakuló nyomáskülönbség mérési módszerének vázlata SGMU

52 A nyomáskompenzációs mérőberendezés SGMU

53 Hz Teflon RPM [1/min] d 10mm 1400 d 15mm 1200 d 25mm ,00 20,00 40,00 60,00 80,00 100,00 Mágnetic induction [mt] A kialakuló olvadék fordulatszámok a mágneses tér és a kapszula átmérők függvényében SGMU

54 Az olvadékhenger átlag fordulatszáma [ford/min] ,5%Ga24,5%In Teflon mintatartó d=10mm 2500 A frekvencia hatása Hz Hz 150Hz 200Hz Mágneses indukció [mt] A fal minőségének a hatása Az olvadékhenger átlag fordulatszáma [ford/min] ,5%Ga24,5%In d=10mm 50 Hz Teflon Sima Al2O3 Durva Al2O es Csiszoló Mágneses indukció [mt]

55 Mágneses térrel kevert, irányított kristályosításra kerülő fémolvadékok áramlásának összehasonlíthatósága Az irodalomban használatos mágneses Taylor szám: Tam = [σ B2 R4 ω0 ] / [ 2 ρ u2] A módosított mágneses Taylor szám: Tam *= [σ B2 R4 ] [ω0 ω] / [ 2 ρ u2]

56 Javasolt technika az űrkísérletekhez Mágneses keverés be és ki B = 150 mt (720 sec be, 720 sec ki), v = 0,02 mm/s, G = 10 K/mm B = 150 mt (360 sec be, 360 sec ki), v = 0,05 mm/s, G = 10 K/mm B = 150 mt (180 sec be, 180 sec ki), v = 0,1 mm/s, G = 10 K/mm

57 Különleges technikák Mágneses keverés előre, szünet, vissza B = 150 mt (12 sec előre, 3 sec szünet, 12 sec vissza), v = 0.1 mm/s, G = 10 K/mm B = 150 mt (6 sec előre, 2 sec szünet, 6 sec vissza), v = 0.1 mm/s, G = 10 K/mm

58 Veres Zsolt Al 7.5% Ni ötvözet Olv ( α + Al3Ni ) eutektikum

59 Al-7,5Ni eutektikus ötvözet mágneses keverés nélkül irányítottan kristályosítva

60 Al -7.5%Ni eutektikus ötvözet cellás szerkezete

61 Al -7.5%Ni eutektikus ötvözet rudas eutektikuma

62 Al -7.5%Ni eutektikus ötvözet cellahatára

63 Al-7,5Ni eutektikus ötvözet 10 mt mágneses keveréssel irányítottan kristályosítva

64 Al-7,5Ni eutektikus ötvözet 10 mt mágneses keveréssel irányítottan kristályosítva

65 Al-7,5Ni eutektikus ötvözet 10 mt mágneses keveréssel irányítottan kristályosítva

66 Al-7,5Ni eutektikus ötvözet 10 mt mágneses keveréssel irányítottan kristályosítva

67 Al-7,5Ni eutektikus ötvözet 10 mt mágneses keveréssel irányítottan kristályosítva

68 Al-7,5Ni eutektikus ötvözet 150 mt mágneses keveréssel irányítottan kristályosítva keverés nélkül keveréssel

69 Űrkísérletek Előkészítő: DLR Rakétás kísérletek ( max 20 perc): Kísérleti berendezés: ARTEMIS, ARTEMIS+ ISS kísérletek (korlátlan idő) : Kísérleti berendezés: Low Gradient Furnace (LGF), max 3 K/mm Kiértékelés, összevetés a földi kísérletekkel : folyamatos, minden csoport

70 Köszönöm a figyelmet!
