1 Géprajz - gépelemek TŰRÉS - ILLESZTÉS Előadó: Németh Szabolcs mérnöktanár Belső használatú jegyzet 1

2 Alapfogalmak, elnevezések Géprajzban használatos fogalom: Névleges méret (N), amelyet a rajzon a méretszámmal adunk meg. A névleges méretet tekintjük alapméretnek (A), amelyre az eltérést vonatkoztatjuk. Gyártás során ezt a méretet valamilyen mértékben megközelítjük, így keletkezik a tényleges méret (TM), amelyet korlátozni kell. A megengedett legnagyobb méret a felső határméret (FH). A megengedett legkisebb méret az alsó határméret (AH). Megfelelő körülmények közt a méretek többségének a közepes méret (M) körül kell mozogniuk. Belső használatú jegyzet 2

Gyártás során ezt a méretet valamilyen mértékben megközelítjük, így keletkezik a tényleges méret (TM), amelyet korlátozni kell.

3 Az alapfogalmak értelmezése (1) Belső használatú jegyzet 3

4 Az alapfogalmak értelmezése (2) A rajzokon általában kevés hely van, ezért a határméretek helyett a határeltéréseket adjuk meg előjelesen. FH=N+FE AH=N+AE Alapeltérés (E): E=AE vagy E=FE Belső használatú jegyzet 4

5 Példa Belső használatú jegyzet 5

6 Mérettűrések megadása a rajzon 1. Hosszmérettűrések: - Műszaki rajzon a tűrés megadható: 1.1. Jelölés nélkül; 1.2. Számértékkel előírva vagy 1.3. ISO tűrésjelekkel 2. Szögmérettűrések Belső használatú jegyzet 6

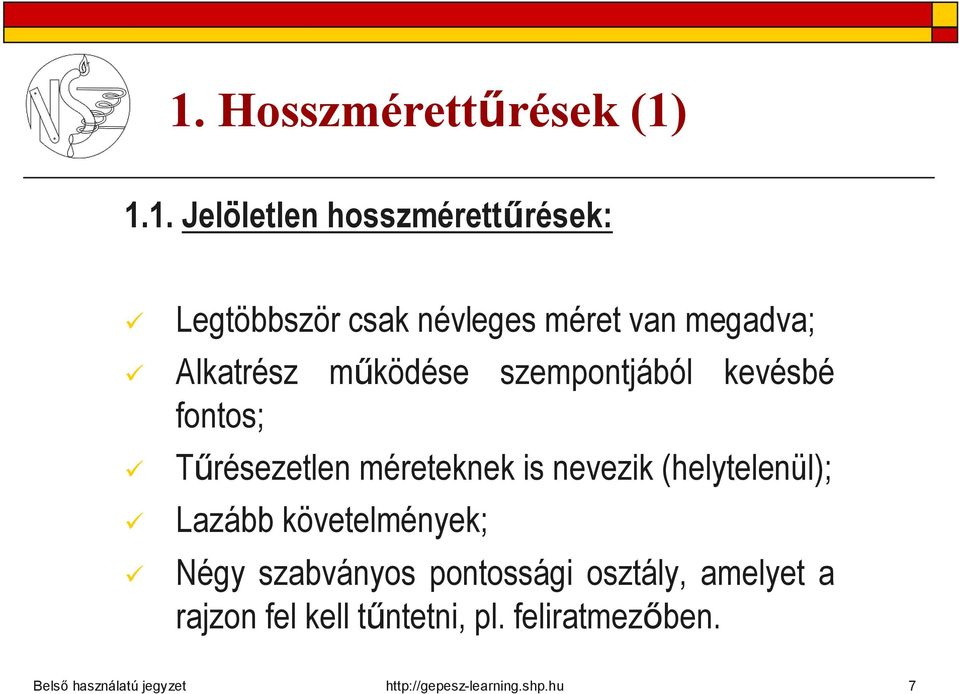

7 1. Hosszmérettűrések (1) 1.1. Jelöletlen hosszmérettűrések: Legtöbbször csak névleges méret van megadva; Alkatrész működése szempontjából kevésbé fontos; Tűrésezetlen méreteknek is nevezik (helytelenül); Lazább követelmények; Négy szabványos pontossági osztály, amelyet a rajzon fel kell tűntetni, pl. feliratmezőben. Belső használatú jegyzet 7

nevezik (helytelenül); Lazább követelmények; Négy szabványos pontossági osztály, amelyet a

8 Belső használatú jegyzet 8

9 1. Hosszmérettűrések (2) 1.2. Számértékkel megadott tűrések: Előírható: Határeltérések számértékeivel a névleges méret mögött; Határméretek megadásával; Méret egyirányú behatárolásával; Egyberajzolt alkatrészekre vonatkozóan. Belső használatú jegyzet 9

számértékeivel a névleges méret mögött; Határméretek megadásával;

10 Belső használatú jegyzet 10

11 1. Hosszmérettűrések (3) 1.3. ISO tűrések alkalmazása: Betű szám kombinációból áll. (alapeltérés IT fokozat) Belső használatú jegyzet 11

12 A tűrések t és s illesztések sek ISO rendszere IT (International Toleranz) rendszerben; 20 tűrésfokozat IT01; IT0; IT1; IT2; IT18; 18 tűrésfokozat használatos: mm-ig; A méretek előírásakor alapul vett hőmérséklet 20 C; Jellemző felhasználási terület: IT01 IT05 IT5 IT11 IT11 IT18 mérőeszközök; gépalkatrészek; durva munkadarabok. Belső használatú jegyzet 12

előírásakor alapul vett hőmérséklet 20 C; Jellemző felhasználási terület: IT01 IT05 IT5 IT11 IT11

13 Szabványos alapeltérések (1) Alaplyuk rendszer ABC nagybetűivel. Belső használatú jegyzet 13

14 Belső használatú jegyzet 14

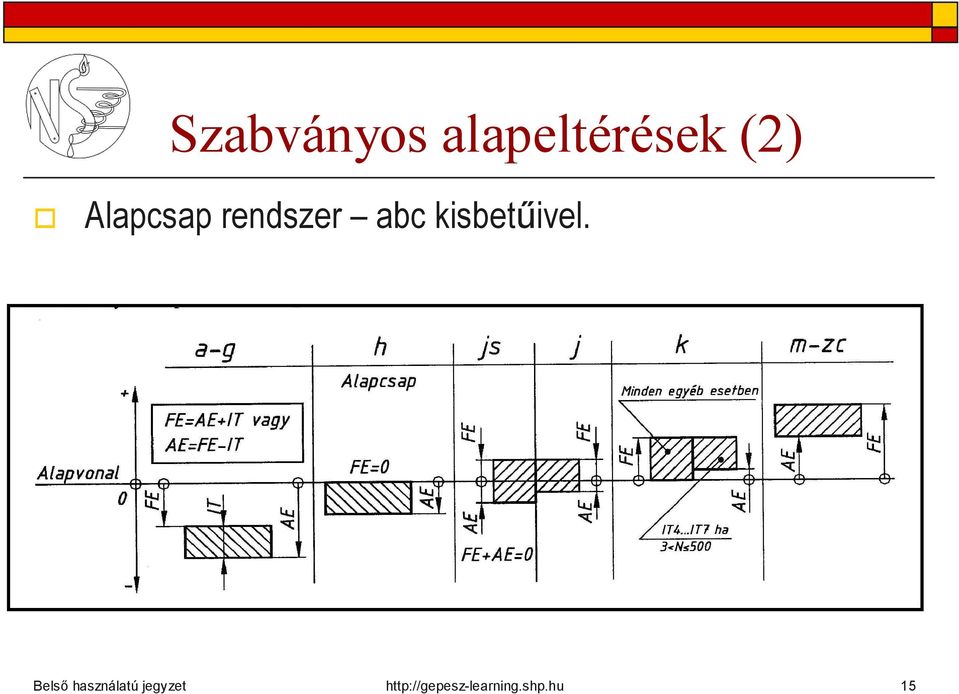

15 Szabványos alapeltérések (2) Alapcsap rendszer abc kisbetűivel. Belső használatú jegyzet 15

16 Belső használatú jegyzet 16

17 Az illesztések sek ISO rendszere Az illesztés két azonos névleges méretű kapcsolódó felületelem (lyuk és csap) tűrésének egymáshoz rendelése, valamely kívánt illeszkedés elérésére. Jellemzője: Játék: Ha a csap mérete kisebb a lyuk méreténél; Fedés: Ha a csap mérete nagyobb a lyuk méreténél. Belső használatú jegyzet 17

18 Belső használatú jegyzet 18

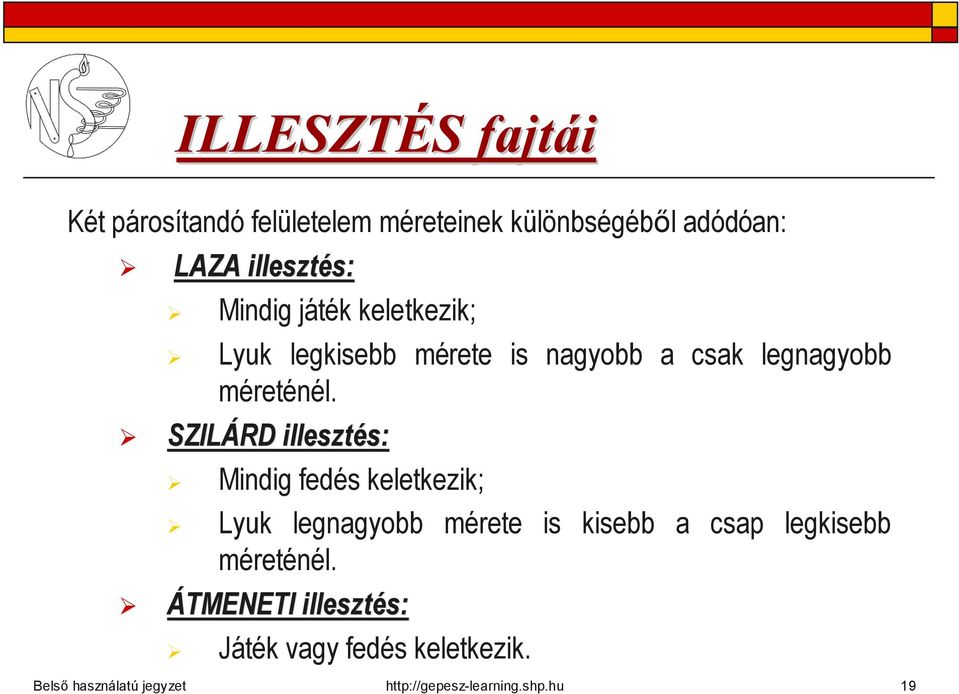

19 ILLESZTÉS S fajtái Két párosítandó felületelem méreteinek különbségéből adódóan: LAZA illesztés: s: Mindig játék keletkezik; Lyuk legkisebb mérete is nagyobb a csak legnagyobb méreténél. SZILÁRD illesztés: s: Mindig fedés keletkezik; Lyuk legnagyobb mérete is kisebb a csap legkisebb méreténél. ÁTMENETI illesztés: s: Játék vagy fedés keletkezik. Belső használatú jegyzet 19

SZILÁRD illesztés: s: Mindig fedés keletkezik; Lyuk legnagyobb mérete is kisebb a csap legkisebb

20 Belső használatú jegyzet 20

21 ILLESZTÉSI SI rendszer Alaplyukrendszer Alaplyukrendszerben a kívánt játékot vagy fedést azáltal érjük el, hogy a különböző tűrésosztályú (a-zc) csapokat egyetlen tűrésosztályú lyukhoz, a H jelű alaplyukhoz rendeljük. Belső használatú jegyzet 21

22 ILLESZTÉSI SI rendszer Alaplyukrendszer Belső használatú jegyzet 22

23 ILLESZTÉSI SI rendszer Alapcsaprendszer Alapcsaprendszerben a kívánt játékot vagy fedést azáltal érjük el, hogy a különböző tűrésosztályú (A-ZC) lyukakat egyetlen tűrésosztályú csaphoz, a h jelű alapcsaphoz rendeljük. Belső használatú jegyzet 23

24 ILLESZTÉSI SI rendszer Alapcsaprendszer Belső használatú jegyzet 24

25 Alak- és helyzettűrések jelölése a rajzon Belső használatú jegyzet 25

26 Alak- és helyzettűrések jelölése a rajzon Belső használatú jegyzet 26

27 Köszönöm a figyelmet! The end Belső használatú jegyzet 27
