Használati utasítás. ErgoPack 700/700E/725E/740E-hez. Serien Nr.

Átírás

1 Használati utasítás ErgoPack 700/700E/725E/740E-hez Serien Nr. HU

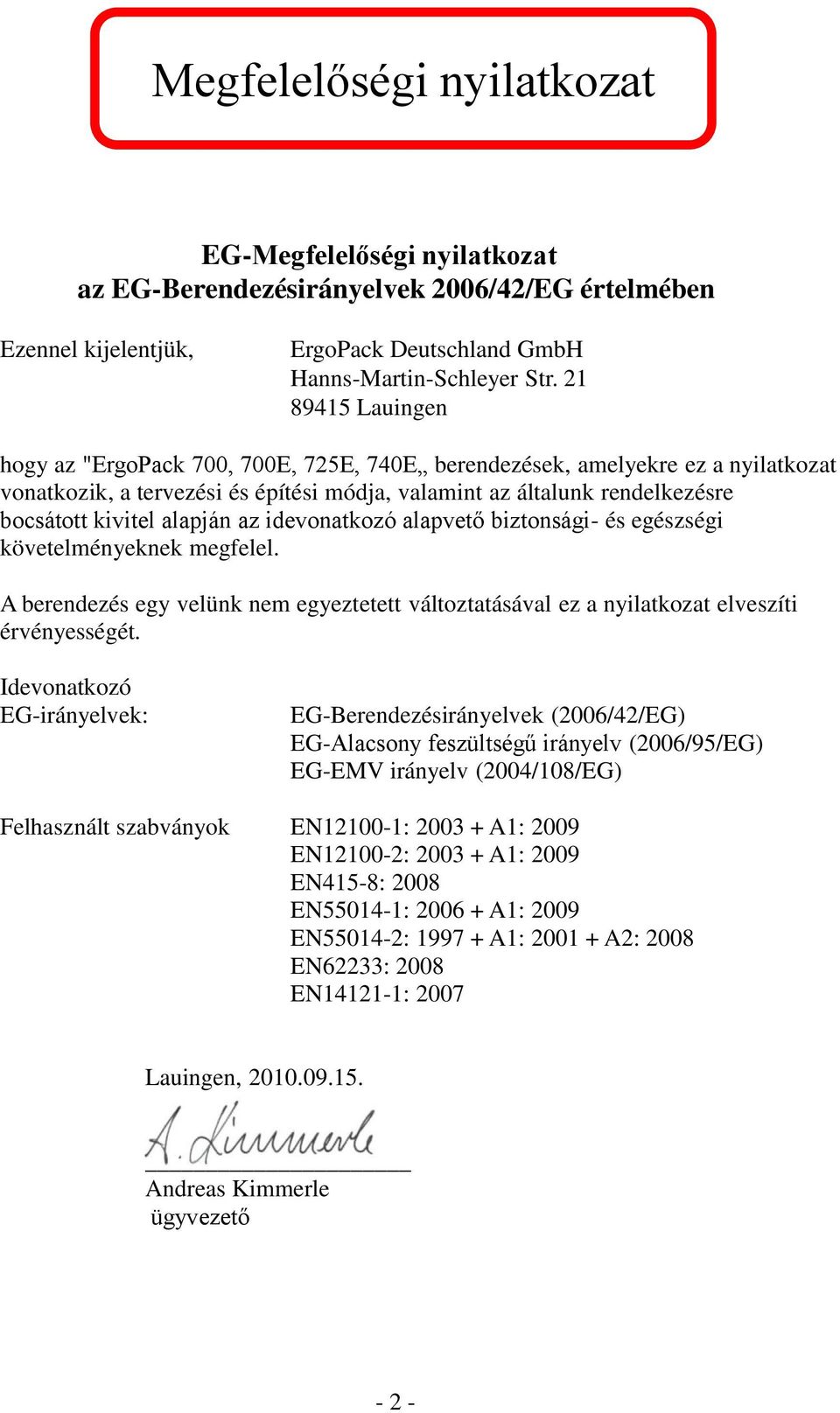

2 Megfelelőségi nyilatkozat EG-Megfelelőségi nyilatkozat az EG-Berendezésirányelvek 2006/42/EG értelmében Ezennel kijelentjük, ErgoPack Deutschland GmbH Hanns-Martin-Schleyer Str Lauingen hogy az "ErgoPack 700, 700E, 725E, 740E berendezések, amelyekre ez a nyilatkozat vonatkozik, a tervezési és építési módja, valamint az általunk rendelkezésre bocsátott kivitel alapján az idevonatkozó alapvető biztonsági- és egészségi követelményeknek megfelel. A berendezés egy velünk nem egyeztetett változtatásával ez a nyilatkozat elveszíti érvényességét. Idevonatkozó EG-irányelvek: EG-Berendezésirányelvek (2006/42/EG) EG-Alacsony feszültségű irányelv (2006/95/EG) EG-EMV irányelv (2004/108/EG) Felhasznált szabványok EN : A1: 2009 EN : A1: 2009 EN415-8: 2008 EN : A1: 2009 EN : A1: A2: 2008 EN62233: 2008 EN : 2007 Lauingen, Andreas Kimmerle ügyvezető - 2 -

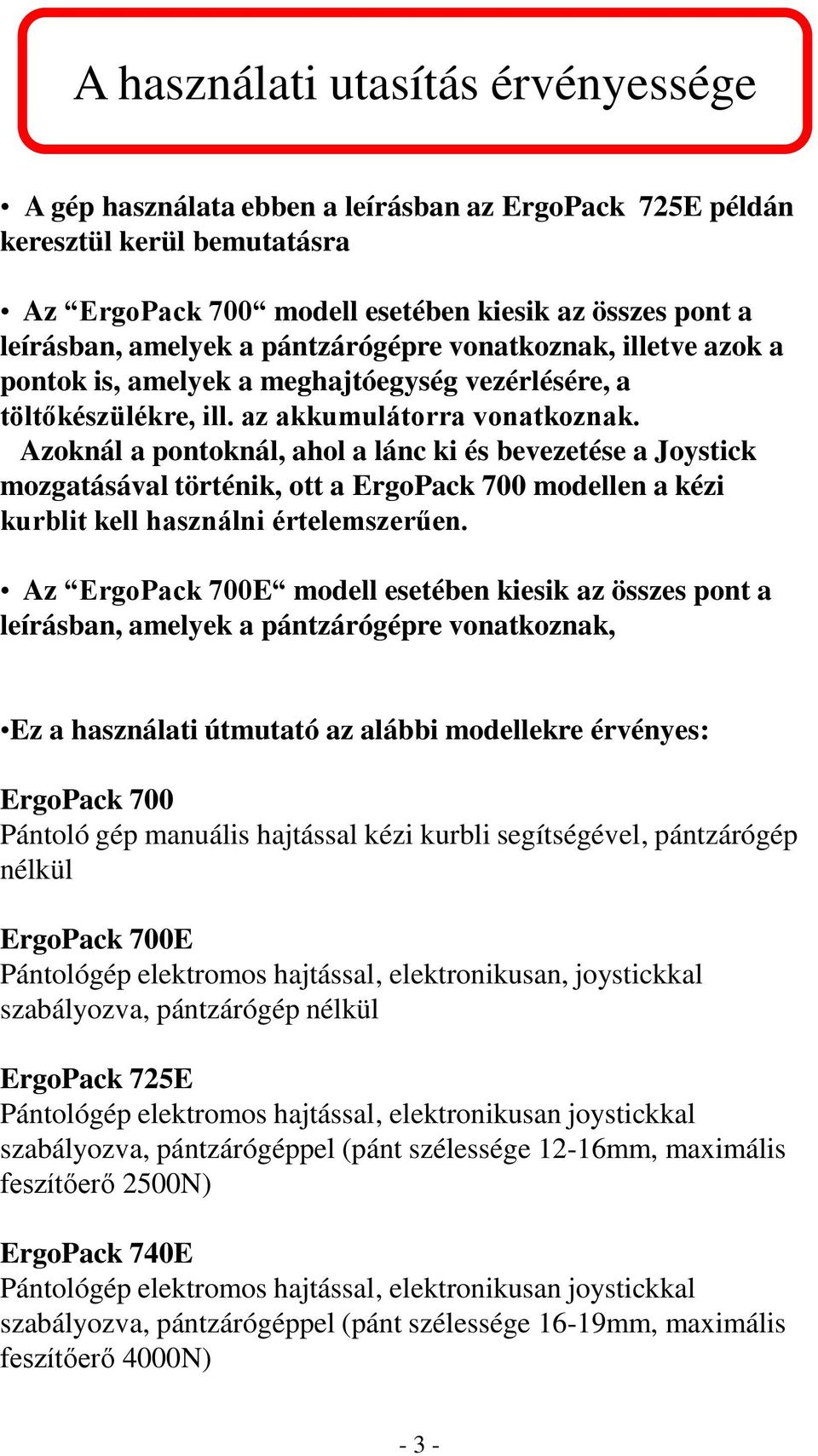

3 A használati utasítás érvényessége A gép használata ebben a leírásban az ErgoPack 725E példán keresztül kerül bemutatásra Az ErgoPack 700 modell esetében kiesik az összes pont a leírásban, amelyek a pántzárógépre vonatkoznak, illetve azok a pontok is, amelyek a meghajtóegység vezérlésére, a töltőkészülékre, ill. az akkumulátorra vonatkoznak. Azoknál a pontoknál, ahol a lánc ki és bevezetése a Joystick mozgatásával történik, ott a ErgoPack 700 modellen a kézi kurblit kell használni értelemszerűen. Az ErgoPack 700E modell esetében kiesik az összes pont a leírásban, amelyek a pántzárógépre vonatkoznak, Ez a használati útmutató az alábbi modellekre érvényes: ErgoPack 700 Pántoló gép manuális hajtással kézi kurbli segítségével, pántzárógép nélkül ErgoPack 700E Pántológép elektromos hajtással, elektronikusan, joystickkal szabályozva, pántzárógép nélkül ErgoPack 725E Pántológép elektromos hajtással, elektronikusan joystickkal szabályozva, pántzárógéppel (pánt szélessége 12-16mm, maximális feszítőerő 2500N) ErgoPack 740E Pántológép elektromos hajtással, elektronikusan joystickkal szabályozva, pántzárógéppel (pánt szélessége 16-19mm, maximális feszítőerő 4000N) - 3 -

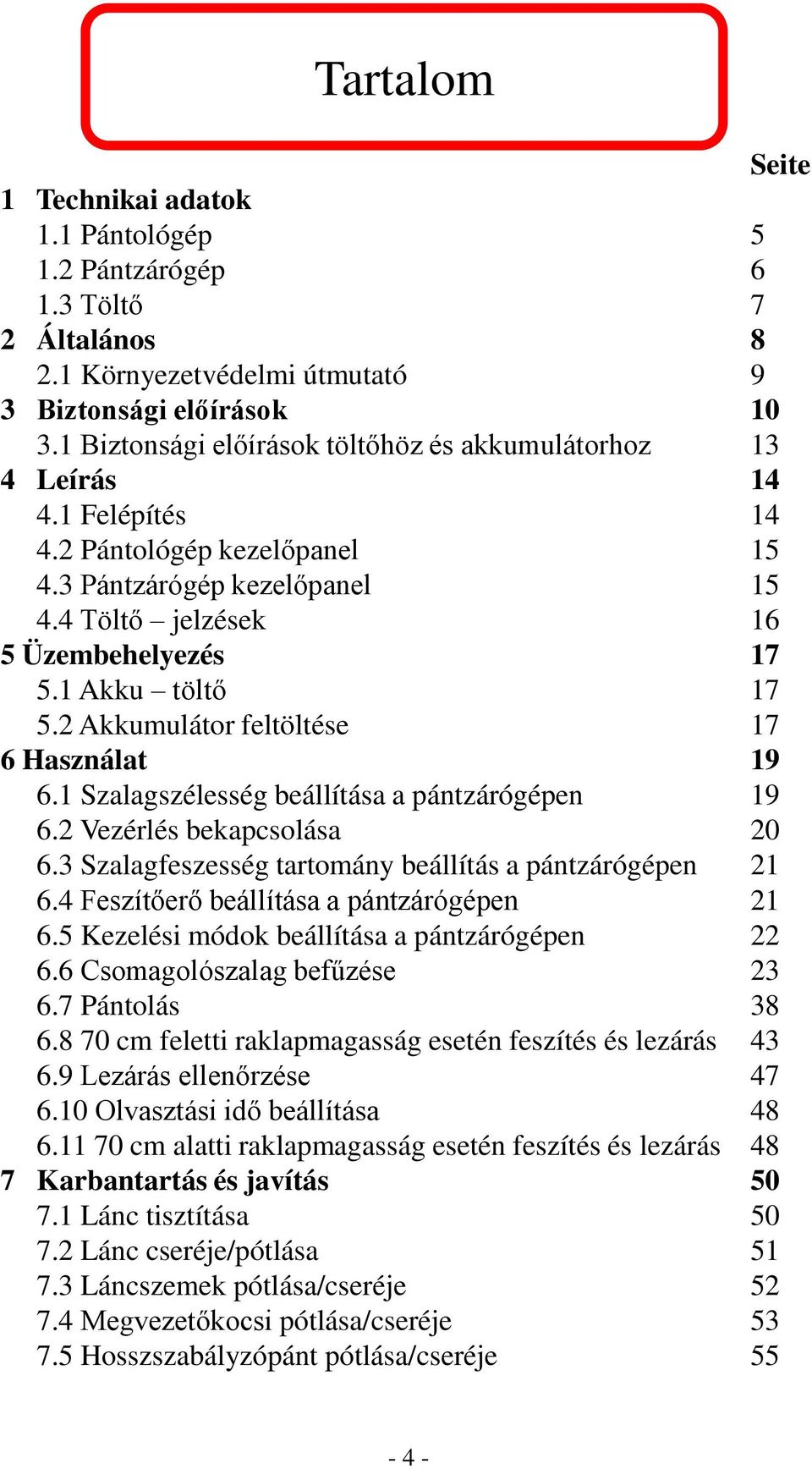

4 Tartalom Seite 1 Technikai adatok 1.1 Pántológép Pántzárógép Töltő 7 2 Általános Környezetvédelmi útmutató 9 3 Biztonsági előírások Biztonsági előírások töltőhöz és akkumulátorhoz 13 4 Leírás Felépítés Pántológép kezelőpanel Pántzárógép kezelőpanel Töltő jelzések 16 5 Üzembehelyezés Akku töltő Akkumulátor feltöltése 17 6 Használat Szalagszélesség beállítása a pántzárógépen Vezérlés bekapcsolása Szalagfeszesség tartomány beállítás a pántzárógépen Feszítőerő beállítása a pántzárógépen Kezelési módok beállítása a pántzárógépen Csomagolószalag befűzése Pántolás cm feletti raklapmagasság esetén feszítés és lezárás Lezárás ellenőrzése Olvasztási idő beállítása cm alatti raklapmagasság esetén feszítés és lezárás 48 7 Karbantartás és javítás Lánc tisztítása Lánc cseréje/pótlása Láncszemek pótlása/cseréje Megvezetőkocsi pótlása/cseréje Hosszszabályzópánt pótlása/cseréje

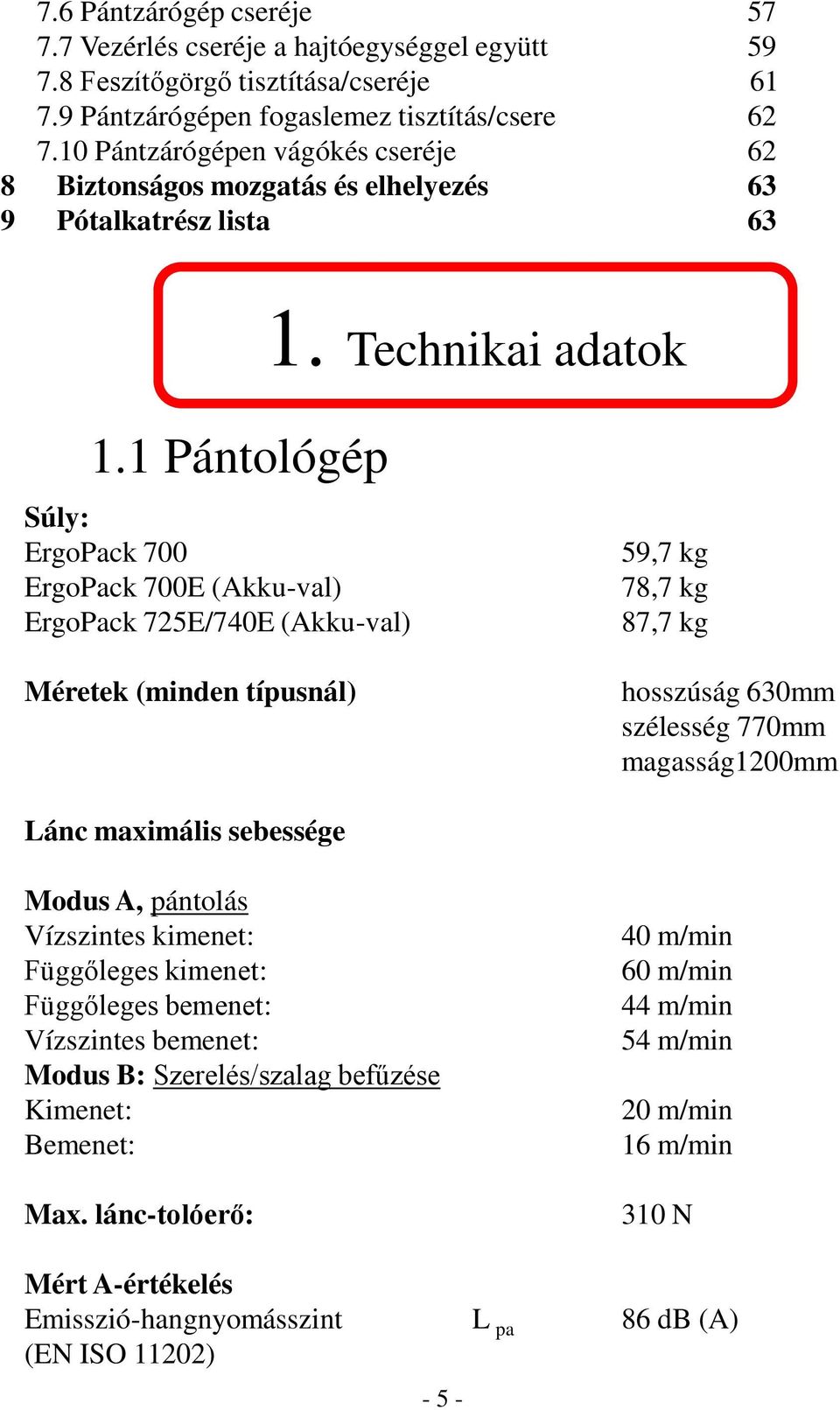

5 7.6 Pántzárógép cseréje Vezérlés cseréje a hajtóegységgel együtt Feszítőgörgő tisztítása/cseréje Pántzárógépen fogaslemez tisztítás/csere Pántzárógépen vágókés cseréje 62 8 Biztonságos mozgatás és elhelyezés 63 9 Pótalkatrész lista Technikai adatok 1.1 Pántológép Súly: ErgoPack 700 ErgoPack 700E (Akku-val) ErgoPack 725E/740E (Akku-val) Méretek (minden típusnál) 59,7 kg 78,7 kg 87,7 kg hosszúság 630mm szélesség 770mm magasság1200mm Lánc maximális sebessége Modus A, pántolás Vízszintes kimenet: Függőleges kimenet: Függőleges bemenet: Vízszintes bemenet: Modus B: Szerelés/szalag befűzése Kimenet: Bemenet: Max. lánc-tolóerő: 40 m/min 60 m/min 44 m/min 54 m/min 20 m/min 16 m/min 310 N Mért A-értékelés Emisszió-hangnyomásszint L pa 86 db (A) (EN ISO 11202) - 5 -

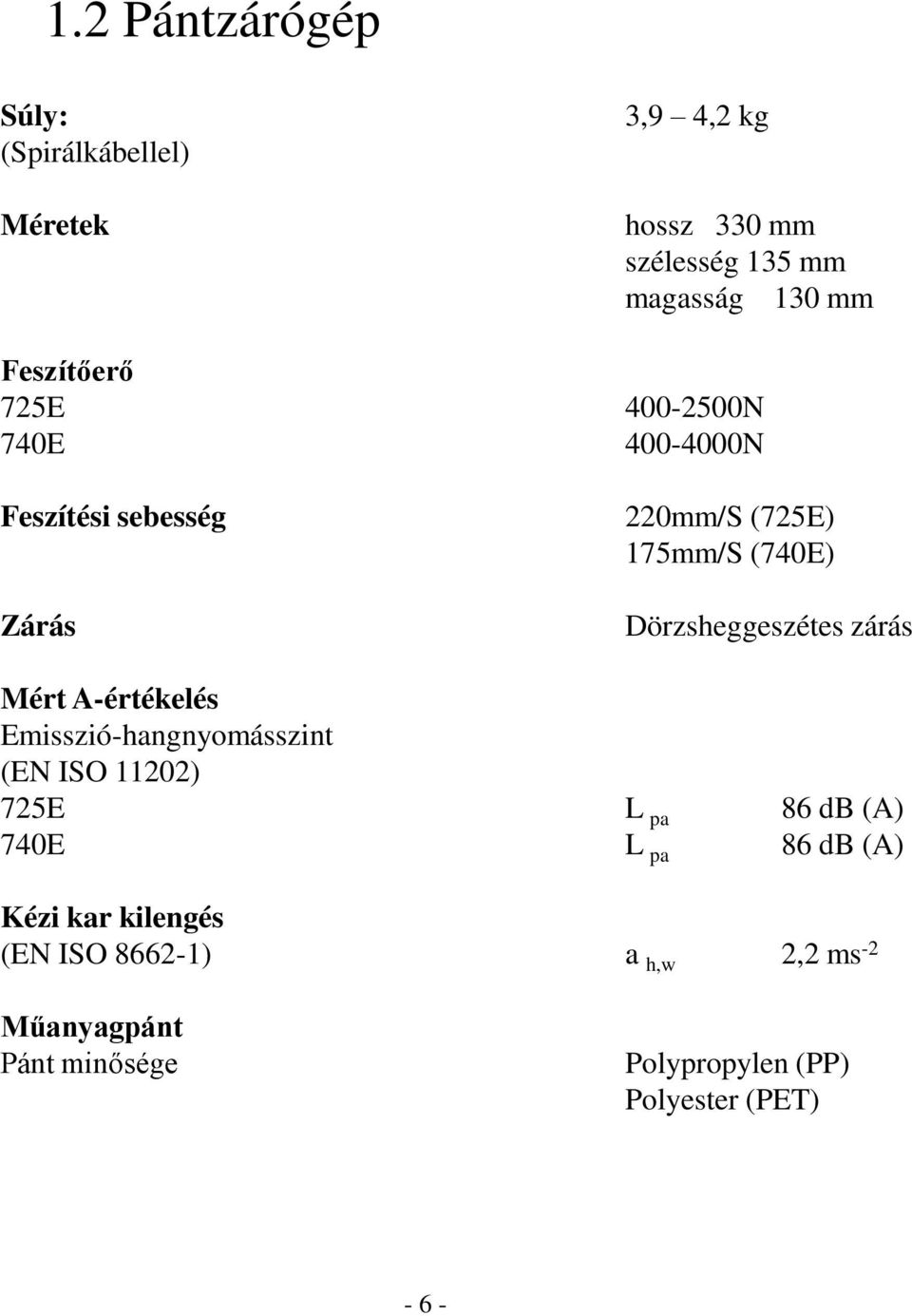

6 1.2 Pántzárógép Súly: (Spirálkábellel) Méretek 3,9 4,2 kg hossz 330 mm szélesség 135 mm magasság 130 mm Feszítőerő 725E N 740E N Feszítési sebesség Zárás 220mm/S (725E) 175mm/S (740E) Dörzsheggeszétes zárás Mért A-értékelés Emisszió-hangnyomásszint (EN ISO 11202) 725E L pa 86 db (A) 740E L pa 86 db (A) Kézi kar kilengés (EN ISO ) a h,w 2,2 ms -2 Műanyagpánt Pánt minősége Polypropylen (PP) Polyester (PET) - 6 -

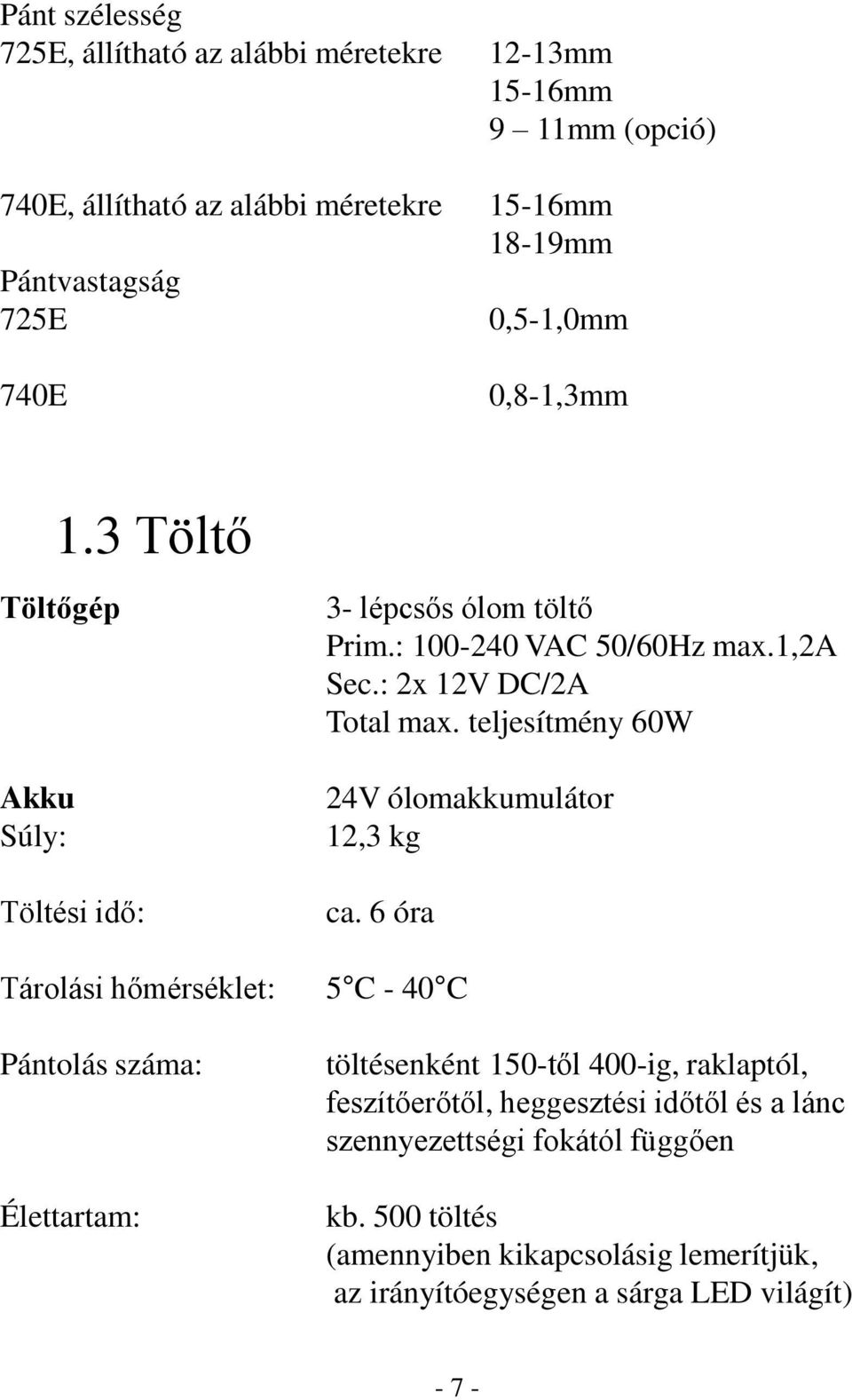

7 Pánt szélesség 725E, állítható az alábbi méretekre 12-13mm 15-16mm 9 11mm (opció) 740E, állítható az alábbi méretekre 15-16mm 18-19mm Pántvastagság 725E 0,5-1,0mm 740E 0,8-1,3mm 1.3 Töltő Töltőgép Akku Súly: Töltési idő: 3- lépcsős ólom töltő Prim.: VAC 50/60Hz max.1,2a Sec.: 2x 12V DC/2A Total max. teljesítmény 60W 24V ólomakkumulátor 12,3 kg ca. 6 óra Tárolási hőmérséklet: 5 C - 40 C Pántolás száma: Élettartam: töltésenként 150-től 400-ig, raklaptól, feszítőerőtől, heggesztési időtől és a lánc szennyezettségi fokától függően kb. 500 töltés (amennyiben kikapcsolásig lemerítjük, az irányítóegységen a sárga LED világít) - 7 -

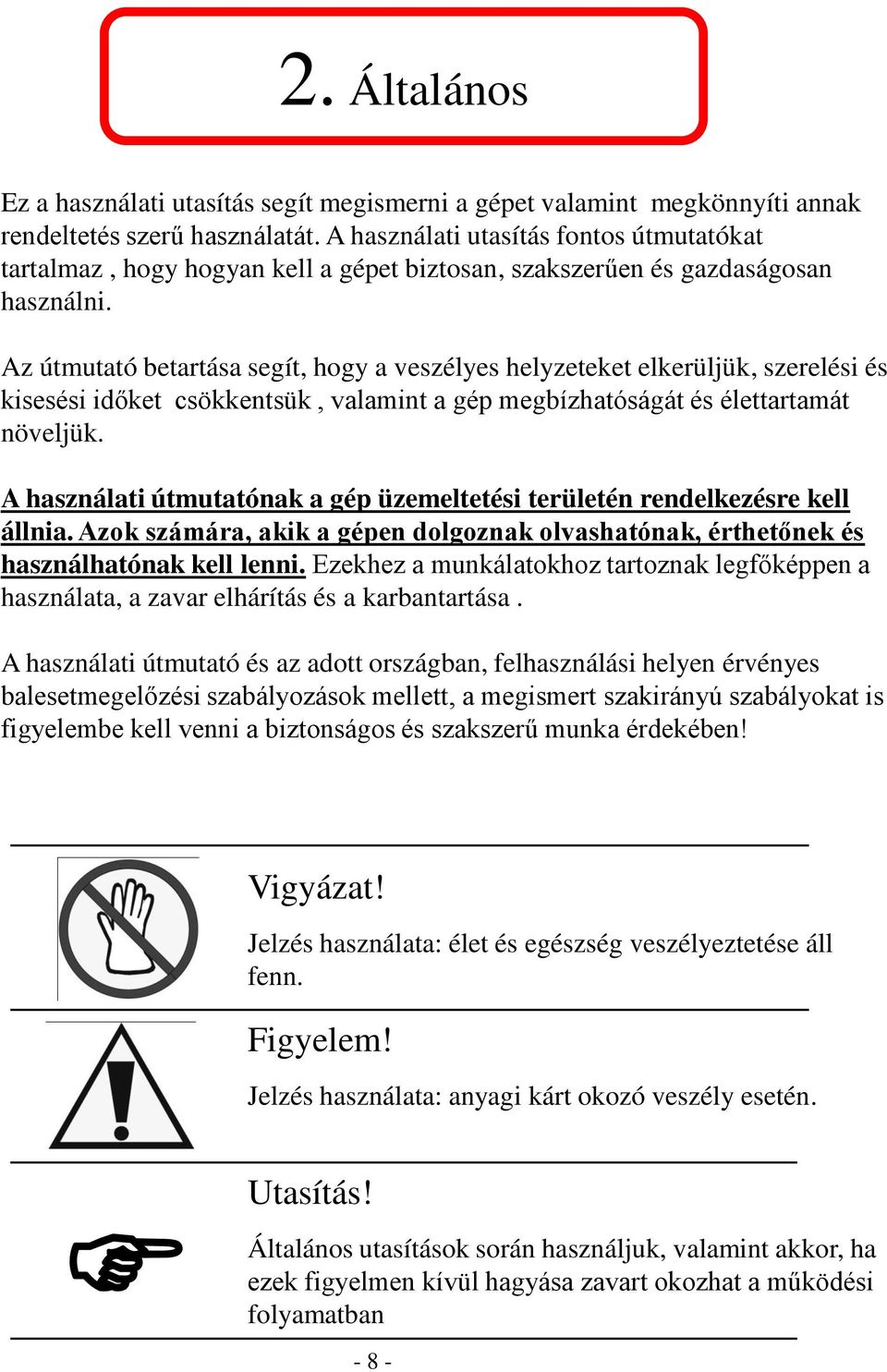

8 2. Általános Ez a használati utasítás segít megismerni a gépet valamint megkönnyíti annak rendeltetés szerű használatát. A használati utasítás fontos útmutatókat tartalmaz, hogy hogyan kell a gépet biztosan, szakszerűen és gazdaságosan használni. Az útmutató betartása segít, hogy a veszélyes helyzeteket elkerüljük, szerelési és kisesési időket csökkentsük, valamint a gép megbízhatóságát és élettartamát növeljük. A használati útmutatónak a gép üzemeltetési területén rendelkezésre kell állnia. Azok számára, akik a gépen dolgoznak olvashatónak, érthetőnek és használhatónak kell lenni. Ezekhez a munkálatokhoz tartoznak legfőképpen a használata, a zavar elhárítás és a karbantartása. A használati útmutató és az adott országban, felhasználási helyen érvényes balesetmegelőzési szabályozások mellett, a megismert szakirányú szabályokat is figyelembe kell venni a biztonságos és szakszerű munka érdekében! Vigyázat! Jelzés használata: élet és egészség veszélyeztetése áll fenn. Figyelem! Jelzés használata: anyagi kárt okozó veszély esetén. Utasítás! Általános utasítások során használjuk, valamint akkor, ha ezek figyelmen kívül hagyása zavart okozhat a működési folyamatban - 8 -

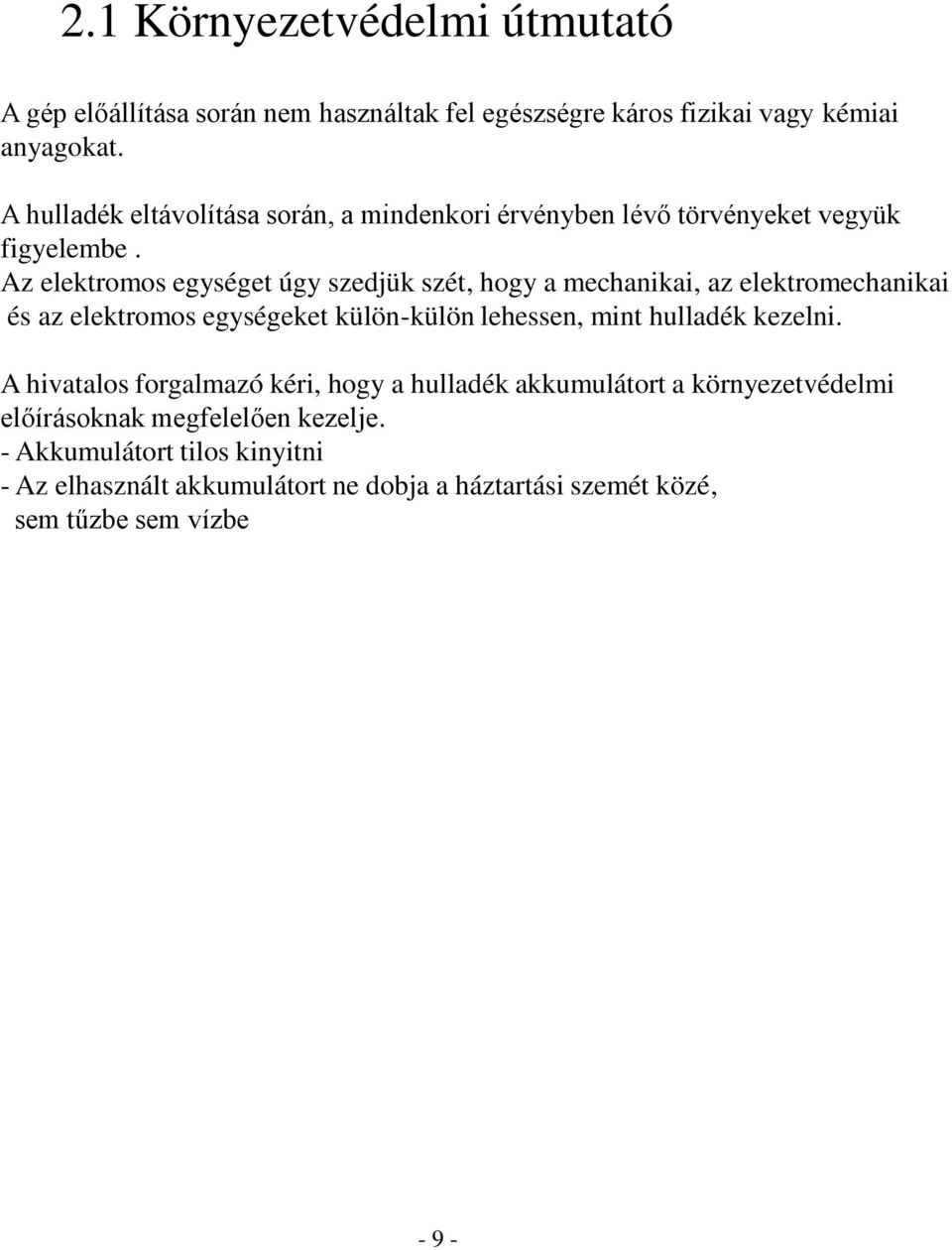

9 2.1 Környezetvédelmi útmutató A gép előállítása során nem használtak fel egészségre káros fizikai vagy kémiai anyagokat. A hulladék eltávolítása során, a mindenkori érvényben lévő törvényeket vegyük figyelembe. Az elektromos egységet úgy szedjük szét, hogy a mechanikai, az elektromechanikai és az elektromos egységeket külön-külön lehessen, mint hulladék kezelni. A hivatalos forgalmazó kéri, hogy a hulladék akkumulátort a környezetvédelmi előírásoknak megfelelően kezelje. - Akkumulátort tilos kinyitni - Az elhasznált akkumulátort ne dobja a háztartási szemét közé, sem tűzbe sem vízbe - 9 -

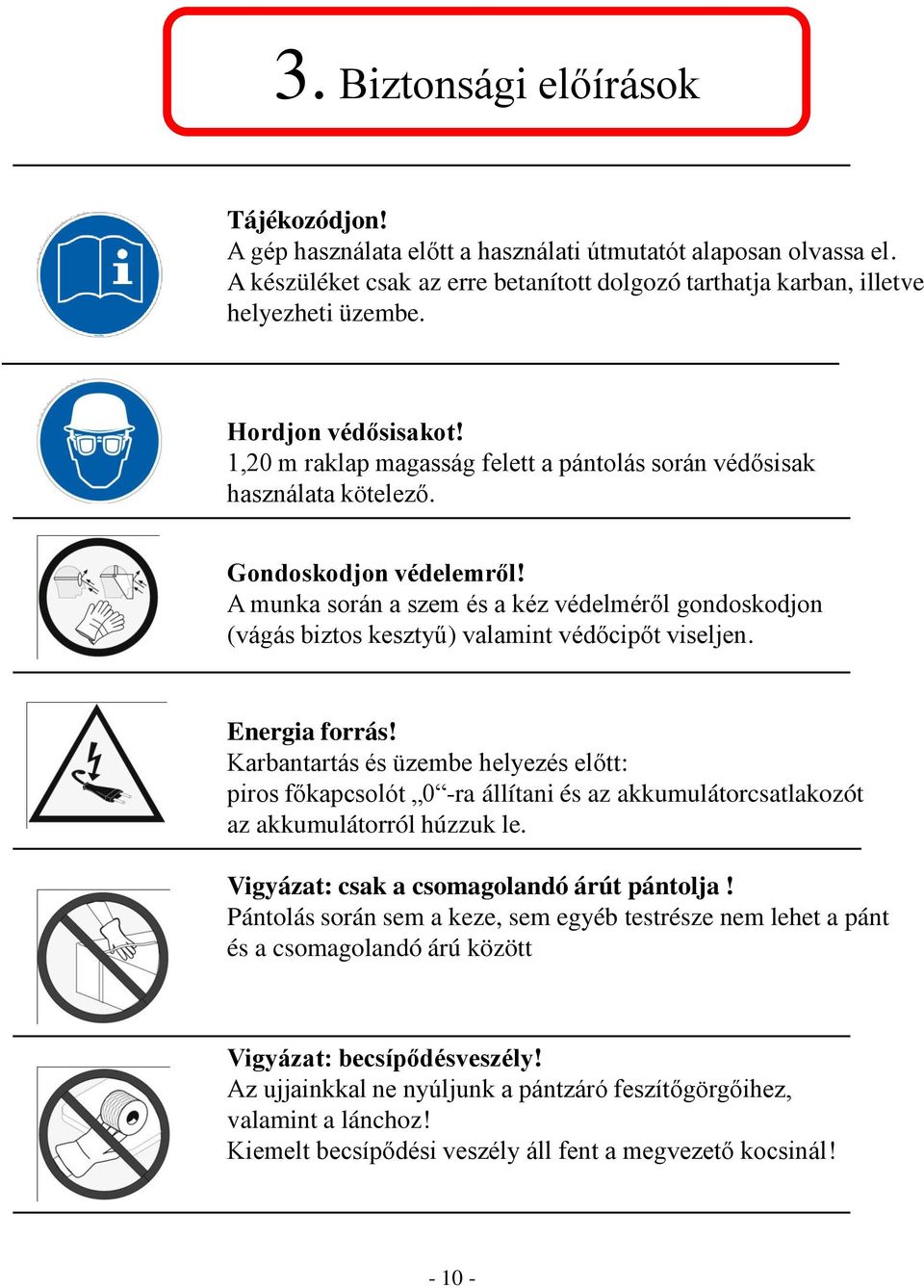

10 3. Biztonsági előírások Tájékozódjon! A gép használata előtt a használati útmutatót alaposan olvassa el. A készüléket csak az erre betanított dolgozó tarthatja karban, illetve helyezheti üzembe. Hordjon védősisakot! 1,20 m raklap magasság felett a pántolás során védősisak használata kötelező. Gondoskodjon védelemről! A munka során a szem és a kéz védelméről gondoskodjon (vágás biztos kesztyű) valamint védőcipőt viseljen. Energia forrás! Karbantartás és üzembe helyezés előtt: piros főkapcsolót 0 -ra állítani és az akkumulátorcsatlakozót az akkumulátorról húzzuk le. Vigyázat: csak a csomagolandó árút pántolja! Pántolás során sem a keze, sem egyéb testrésze nem lehet a pánt és a csomagolandó árú között Vigyázat: becsípődésveszély! Az ujjainkkal ne nyúljunk a pántzáró feszítőgörgőihez, valamint a lánchoz! Kiemelt becsípődési veszély áll fent a megvezető kocsinál!

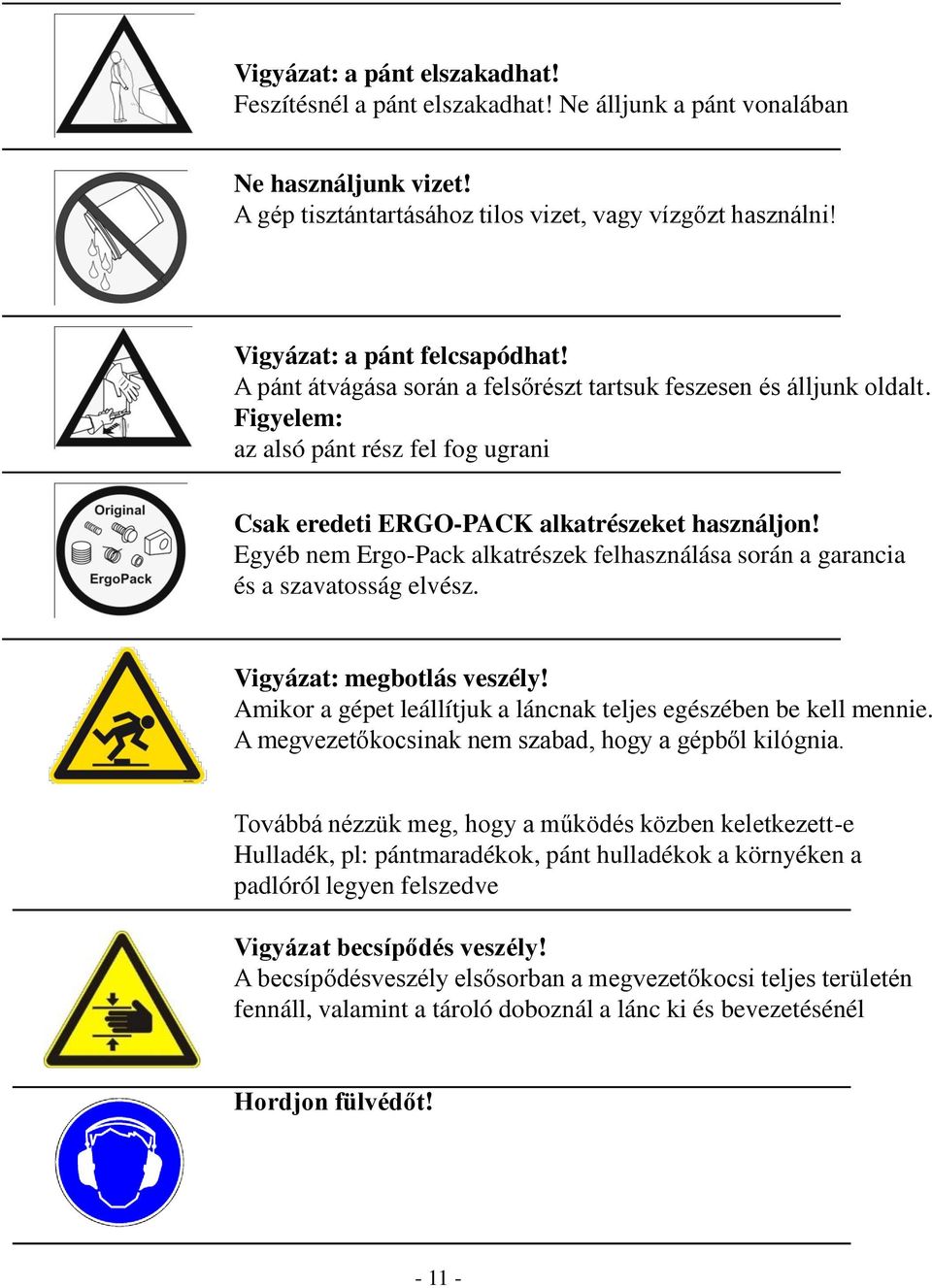

11 Vigyázat: a pánt elszakadhat! Feszítésnél a pánt elszakadhat! Ne álljunk a pánt vonalában Ne használjunk vizet! A gép tisztántartásához tilos vizet, vagy vízgőzt használni! Vigyázat: a pánt felcsapódhat! A pánt átvágása során a felsőrészt tartsuk feszesen és álljunk oldalt. Figyelem: az alsó pánt rész fel fog ugrani Csak eredeti ERGO-PACK alkatrészeket használjon! Egyéb nem Ergo-Pack alkatrészek felhasználása során a garancia és a szavatosság elvész. Vigyázat: megbotlás veszély! Amikor a gépet leállítjuk a láncnak teljes egészében be kell mennie. A megvezetőkocsinak nem szabad, hogy a gépből kilógnia. Továbbá nézzük meg, hogy a működés közben keletkezett-e Hulladék, pl: pántmaradékok, pánt hulladékok a környéken a padlóról legyen felszedve Vigyázat becsípődés veszély! A becsípődésveszély elsősorban a megvezetőkocsi teljes területén fennáll, valamint a tároló doboznál a lánc ki és bevezetésénél Hordjon fülvédőt!

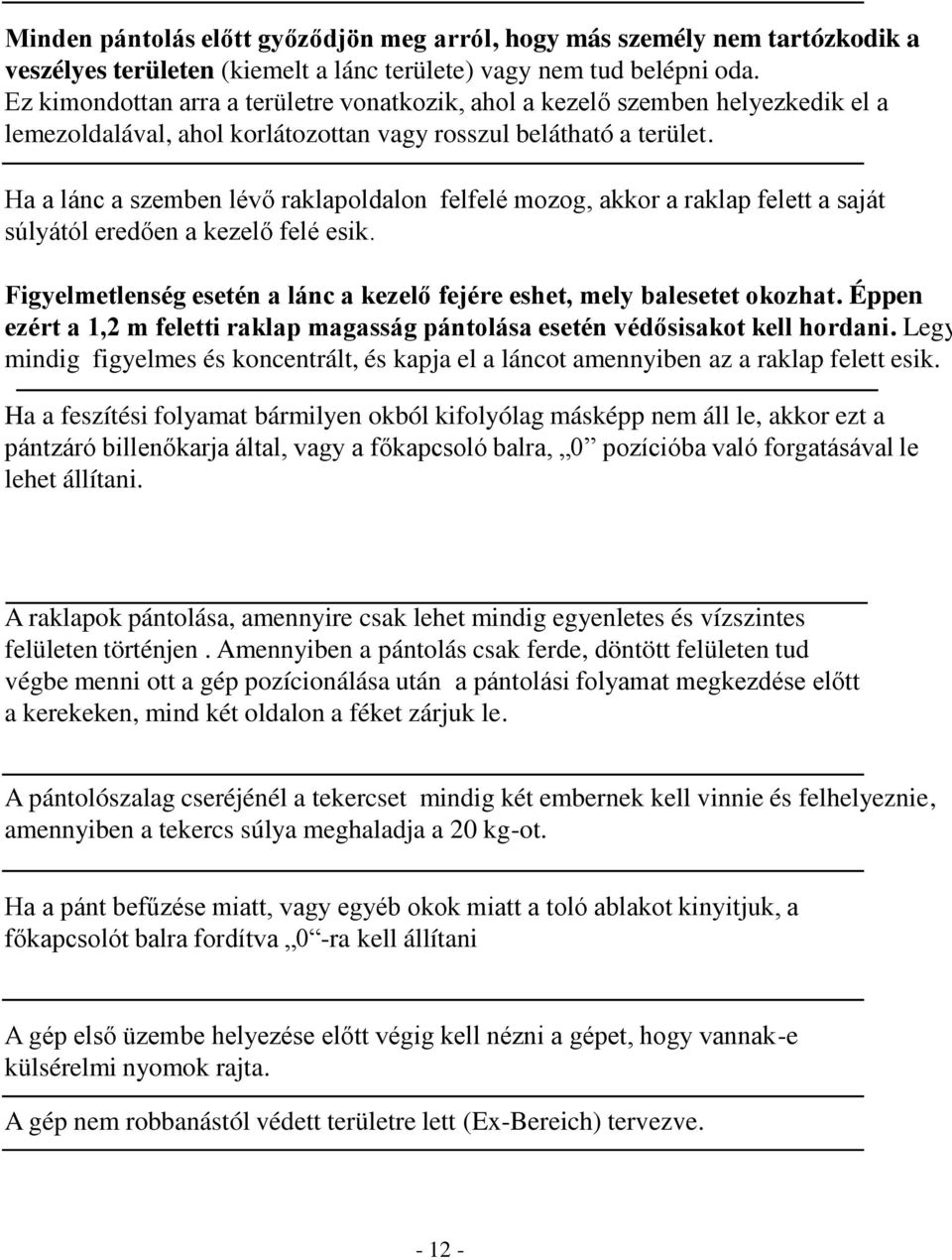

12 Minden pántolás előtt győződjön meg arról, hogy más személy nem tartózkodik a veszélyes területen (kiemelt a lánc területe) vagy nem tud belépni oda. Ez kimondottan arra a területre vonatkozik, ahol a kezelő szemben helyezkedik el a lemezoldalával, ahol korlátozottan vagy rosszul belátható a terület. Ha a lánc a szemben lévő raklapoldalon felfelé mozog, akkor a raklap felett a saját súlyától eredően a kezelő felé esik. Figyelmetlenség esetén a lánc a kezelő fejére eshet, mely balesetet okozhat. Éppen ezért a 1,2 m feletti raklap magasság pántolása esetén védősisakot kell hordani. Legy mindig figyelmes és koncentrált, és kapja el a láncot amennyiben az a raklap felett esik. Ha a feszítési folyamat bármilyen okból kifolyólag másképp nem áll le, akkor ezt a pántzáró billenőkarja által, vagy a főkapcsoló balra, 0 pozícióba való forgatásával le lehet állítani. A raklapok pántolása, amennyire csak lehet mindig egyenletes és vízszintes felületen történjen. Amennyiben a pántolás csak ferde, döntött felületen tud végbe menni ott a gép pozícionálása után a pántolási folyamat megkezdése előtt a kerekeken, mind két oldalon a féket zárjuk le. A pántolószalag cseréjénél a tekercset mindig két embernek kell vinnie és felhelyeznie, amennyiben a tekercs súlya meghaladja a 20 kg-ot. Ha a pánt befűzése miatt, vagy egyéb okok miatt a toló ablakot kinyitjuk, a főkapcsolót balra fordítva 0 -ra kell állítani A gép első üzembe helyezése előtt végig kell nézni a gépet, hogy vannak-e külsérelmi nyomok rajta. A gép nem robbanástól védett területre lett (Ex-Bereich) tervezve

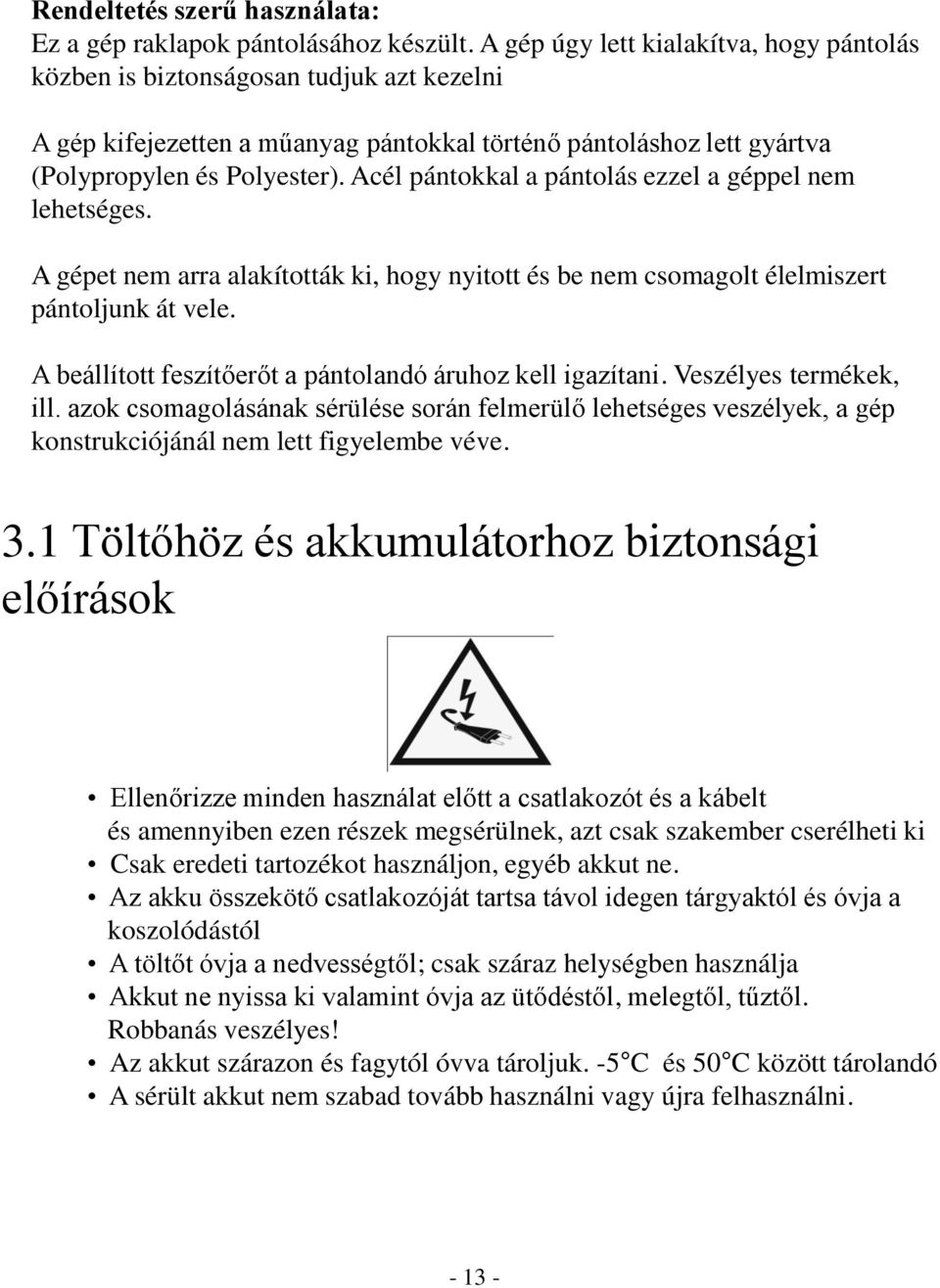

13 Rendeltetés szerű használata: Ez a gép raklapok pántolásához készült. A gép úgy lett kialakítva, hogy pántolás közben is biztonságosan tudjuk azt kezelni A gép kifejezetten a műanyag pántokkal történő pántoláshoz lett gyártva (Polypropylen és Polyester). Acél pántokkal a pántolás ezzel a géppel nem lehetséges. A gépet nem arra alakították ki, hogy nyitott és be nem csomagolt élelmiszert pántoljunk át vele. A beállított feszítőerőt a pántolandó áruhoz kell igazítani. Veszélyes termékek, ill. azok csomagolásának sérülése során felmerülő lehetséges veszélyek, a gép konstrukciójánál nem lett figyelembe véve. 3.1 Töltőhöz és akkumulátorhoz biztonsági előírások Ellenőrizze minden használat előtt a csatlakozót és a kábelt és amennyiben ezen részek megsérülnek, azt csak szakember cserélheti ki Csak eredeti tartozékot használjon, egyéb akkut ne. Az akku összekötő csatlakozóját tartsa távol idegen tárgyaktól és óvja a koszolódástól A töltőt óvja a nedvességtől; csak száraz helységben használja Akkut ne nyissa ki valamint óvja az ütődéstől, melegtől, tűztől. Robbanás veszélyes! Az akkut szárazon és fagytól óvva tároljuk. -5 C és 50 C között tárolandó A sérült akkut nem szabad tovább használni vagy újra felhasználni

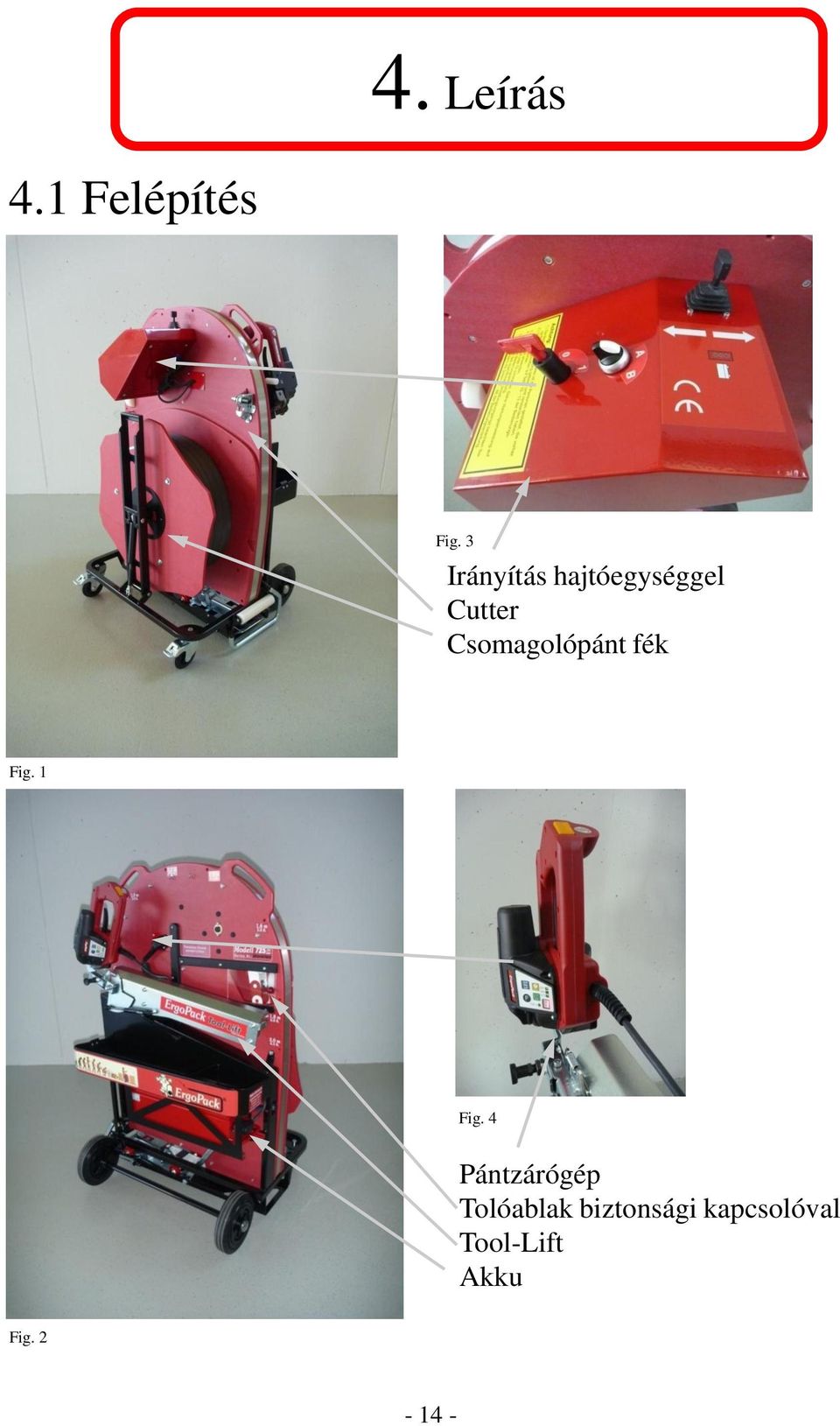

14 4. Leírás 4.1 Felépítés Fig. 3 Irányítás hajtóegységgel Cutter Csomagolópánt fék Fig. 1 Fig. 4 Pántzárógép Tolóablak biztonsági kapcsolóval Tool-Lift Akku Fig

15 4.2 Pántológép kezelőpanelja Fig. 5 Joystick a lánc ki és behúzása, sebesség szabályozása finomvezérléssel. LED-kijelző Folyamatos zöld= Akku tele Folyamatos zöld és sárga = Akku hamarosan lemerül Folyamatos sárga = Akku üres, vezérlés lekapcsol (irányítás leáll 23,7V akkufeszültség esetén) Villogó zöld + sárga = vezérlés tanulási fázisban Villogó zöld vagy sárga = vezérlés szerelési fázisban Gyors piros villogó jelzés = toló ablak nyitva van Forgatható kapcsoló pántolási mód A / Szerelési mód B Főkapcsoló Áramellátás 1/0 4.3 Pántzárógép kezelőpanele LED-kijelző Feszültség alatt 2 Nyomó gomb feszítő erő 3 Nyomó gomb Funkció 4 Nyomó gomb Üzemmód 5 Nyomgó gomb heggesztési idő 6 LED-kijelző lágy/gyenge feszítés 7 LED-kijelző kézi pántolás (zöld folyamatosan világít) 8 LED-kijelző automatikus pántolás (zöld folyamatosan világít) 9 Szegmens-kijelző: Feszítőerőhöz (1 9) Heggesztési időhöz (1 7) Lehűlési időhöz (visszaszámlálás 3,2,1) Hibajelzéshez Fig

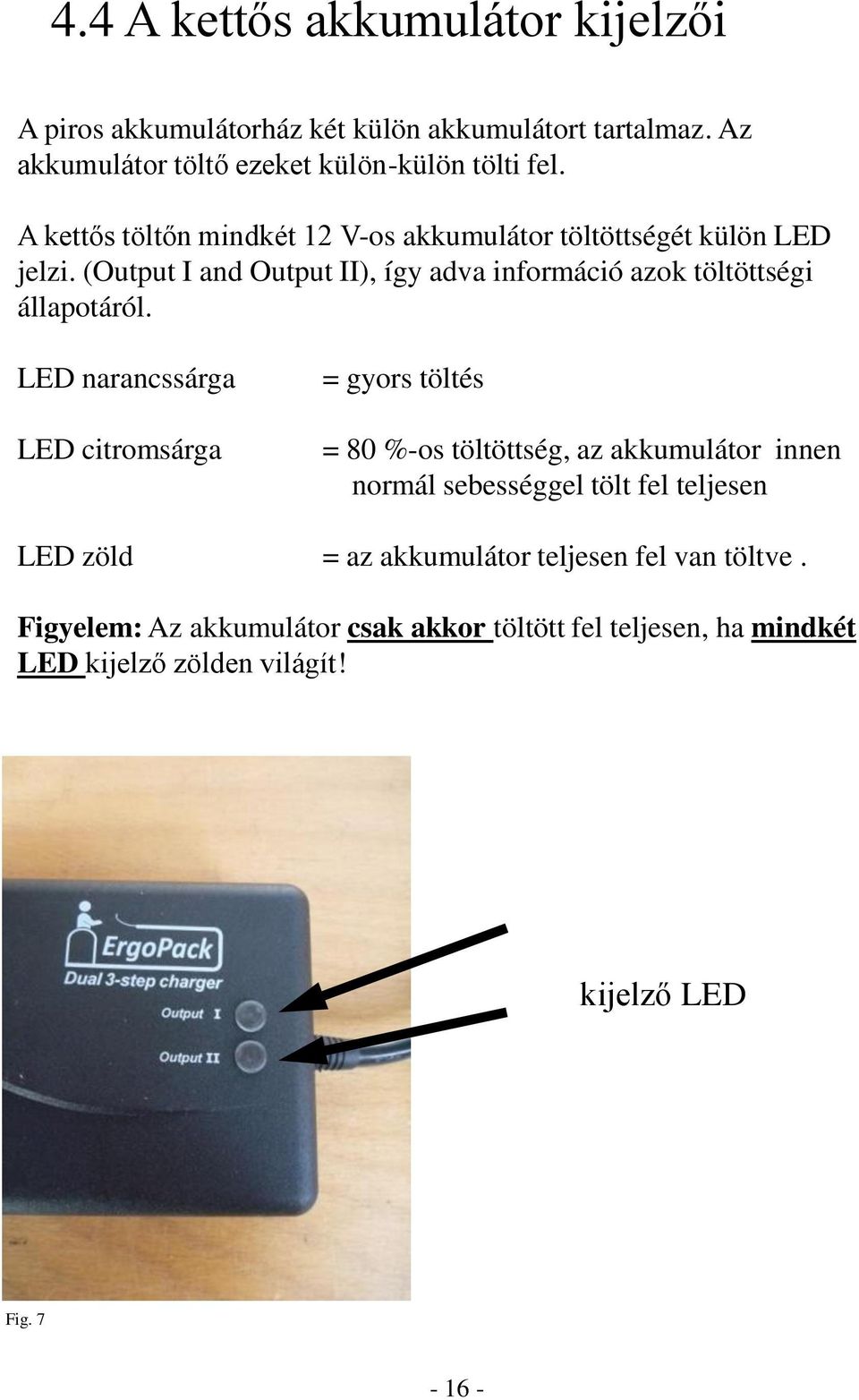

16 4.4 A kettős akkumulátor kijelzői A piros akkumulátorház két külön akkumulátort tartalmaz. Az akkumulátor töltő ezeket külön-külön tölti fel. A kettős töltőn mindkét 12 V-os akkumulátor töltöttségét külön LED jelzi. (Output I and Output II), így adva információ azok töltöttségi állapotáról. LED narancssárga LED citromsárga = gyors töltés = 80 %-os töltöttség, az akkumulátor innen normál sebességgel tölt fel teljesen LED zöld = az akkumulátor teljesen fel van töltve. Figyelem: Az akkumulátor csak akkor töltött fel teljesen, ha mindkét LED kijelző zölden világít! kijelző LED Fig

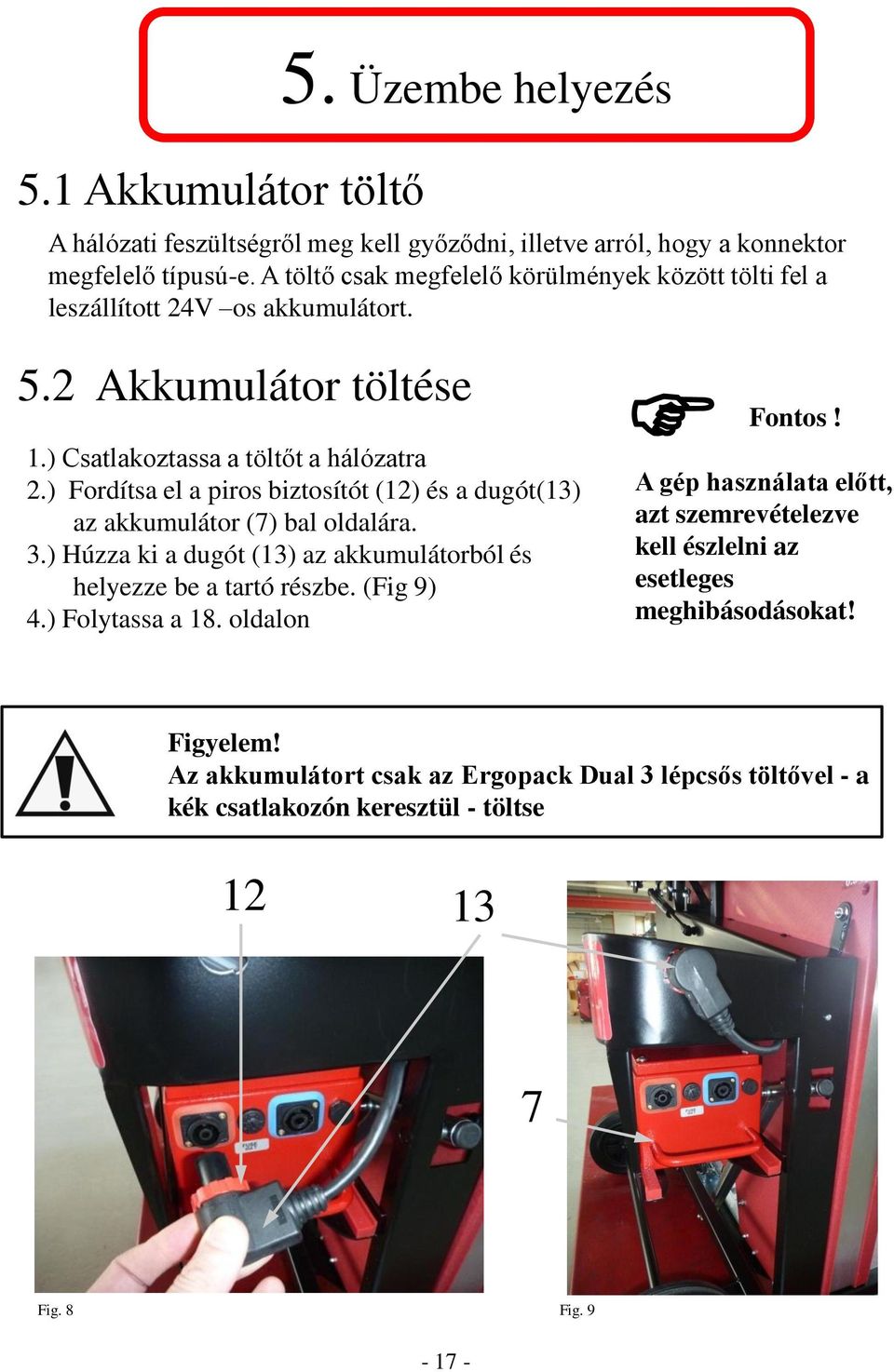

17 5.1 Akkumulátor töltő 5. Üzembe helyezés A hálózati feszültségről meg kell győződni, illetve arról, hogy a konnektor megfelelő típusú-e. A töltő csak megfelelő körülmények között tölti fel a leszállított 24V os akkumulátort. 5.2 Akkumulátor töltése 1.) Csatlakoztassa a töltőt a hálózatra 2.) Fordítsa el a piros biztosítót (12) és a dugót(13) az akkumulátor (7) bal oldalára. 3.) Húzza ki a dugót (13) az akkumulátorból és helyezze be a tartó részbe. (Fig 9) 4.) Folytassa a 18. oldalon Fontos! A gép használata előtt, azt szemrevételezve kell észlelni az esetleges meghibásodásokat! Figyelem! Az akkumulátort csak az Ergopack Dual 3 lépcsős töltővel - a kék csatlakozón keresztül - töltse Fig. 8 Fig

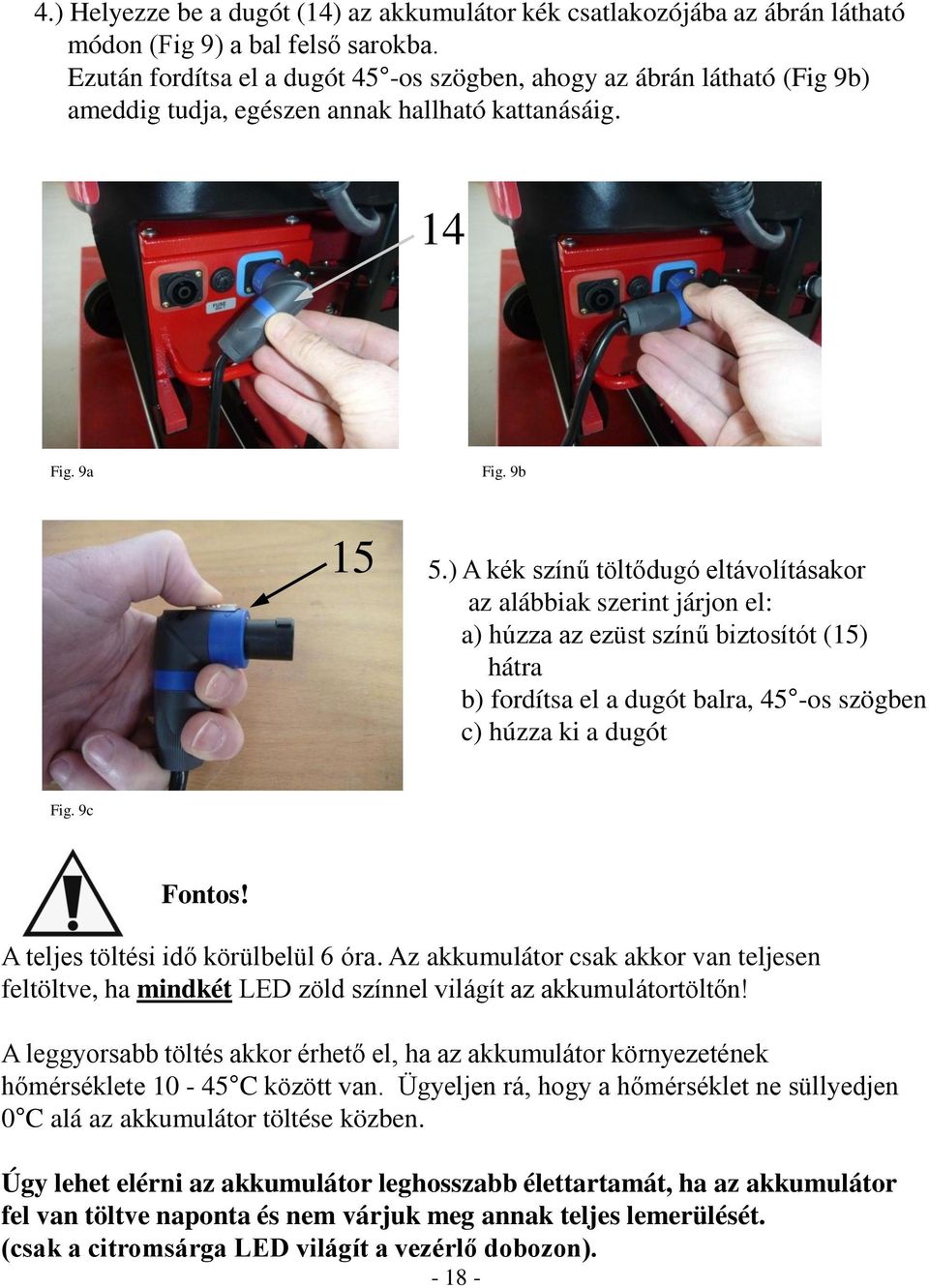

18 4.) Helyezze be a dugót (14) az akkumulátor kék csatlakozójába az ábrán látható módon (Fig 9) a bal felső sarokba. Ezután fordítsa el a dugót 45 -os szögben, ahogy az ábrán látható (Fig 9b) ameddig tudja, egészen annak hallható kattanásáig. 14 Fig. 9a Fig. 9b 15 5.) A kék színű töltődugó eltávolításakor az alábbiak szerint járjon el: a) húzza az ezüst színű biztosítót (15) hátra b) fordítsa el a dugót balra, 45 -os szögben c) húzza ki a dugót Fig. 9c Fontos! A teljes töltési idő körülbelül 6 óra. Az akkumulátor csak akkor van teljesen feltöltve, ha mindkét LED zöld színnel világít az akkumulátortöltőn! A leggyorsabb töltés akkor érhető el, ha az akkumulátor környezetének hőmérséklete C között van. Ügyeljen rá, hogy a hőmérséklet ne süllyedjen 0 C alá az akkumulátor töltése közben. Úgy lehet elérni az akkumulátor leghosszabb élettartamát, ha az akkumulátor fel van töltve naponta és nem várjuk meg annak teljes lemerülését. (csak a citromsárga LED világít a vezérlő dobozon)

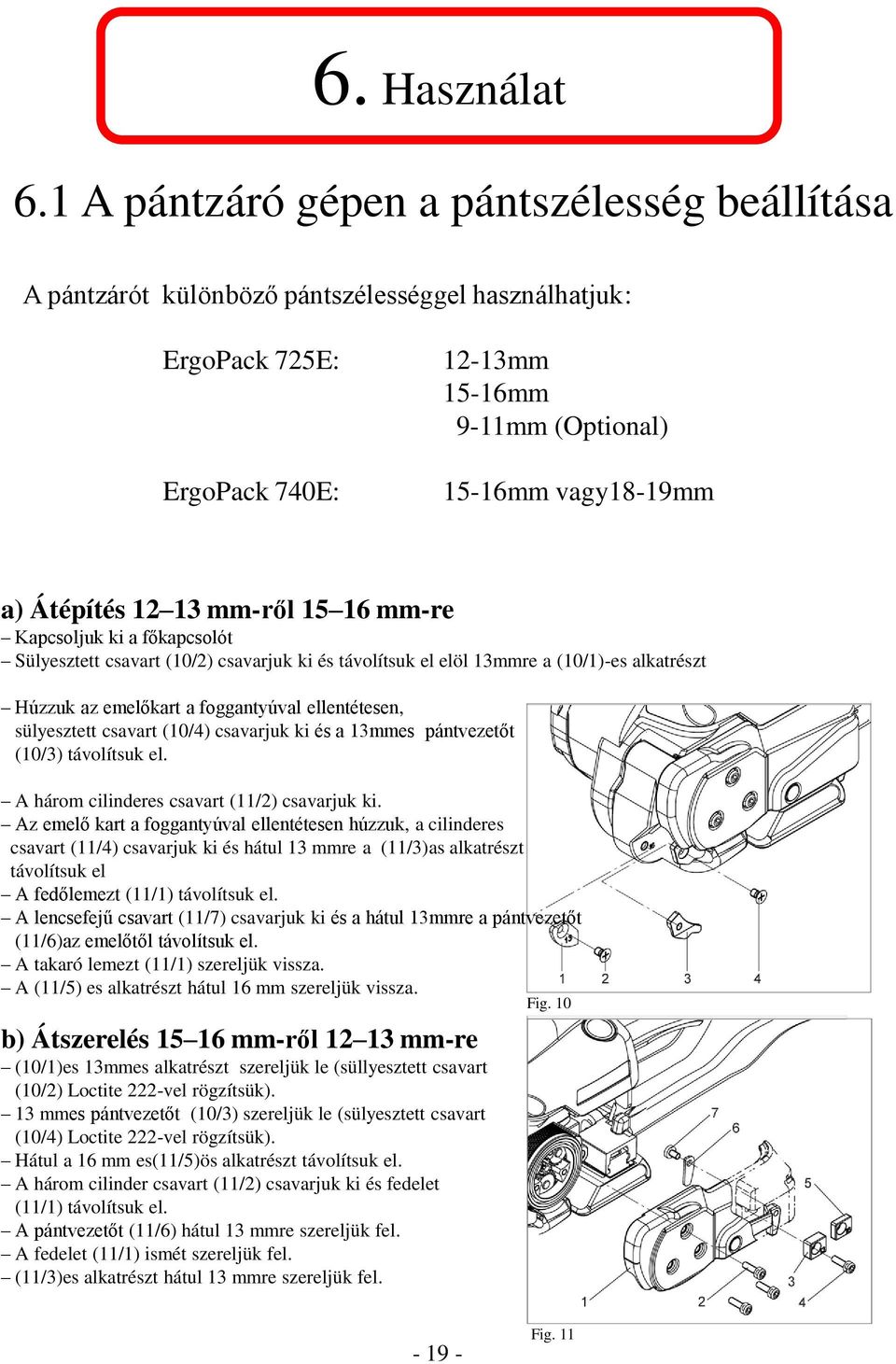

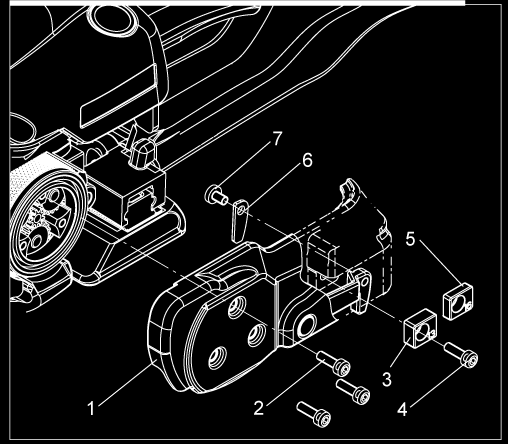

19 6. Használat 6.1 A pántzáró gépen a pántszélesség beállítása A pántzárót különböző pántszélességgel használhatjuk: ErgoPack 725E: ErgoPack 740E: 12-13mm 15-16mm 9-11mm (Optional) 15-16mm vagy18-19mm a) Átépítés mm-ről mm-re Kapcsoljuk ki a főkapcsolót Sülyesztett csavart (10/2) csavarjuk ki és távolítsuk el elöl 13mmre a (10/1)-es alkatrészt Húzzuk az emelőkart a foggantyúval ellentétesen, sülyesztett csavart (10/4) csavarjuk ki és a 13mmes pántvezetőt (10/3) távolítsuk el. A három cilinderes csavart (11/2) csavarjuk ki. Az emelő kart a foggantyúval ellentétesen húzzuk, a cilinderes csavart (11/4) csavarjuk ki és hátul 13 mmre a (11/3)as alkatrészt távolítsuk el A fedőlemezt (11/1) távolítsuk el. A lencsefejű csavart (11/7) csavarjuk ki és a hátul 13mmre a pántvezetőt (11/6)az emelőtől távolítsuk el. A takaró lemezt (11/1) szereljük vissza. A (11/5) es alkatrészt hátul 16 mm szereljük vissza. Fig. 10 b) Átszerelés mm-ről mm-re (10/1)es 13mmes alkatrészt szereljük le (süllyesztett csavart (10/2) Loctite 222-vel rögzítsük). 13 mmes pántvezetőt (10/3) szereljük le (sülyesztett csavart (10/4) Loctite 222-vel rögzítsük). Hátul a 16 mm es(11/5)ös alkatrészt távolítsuk el. A három cilinder csavart (11/2) csavarjuk ki és fedelet (11/1) távolítsuk el. A pántvezetőt (11/6) hátul 13 mmre szereljük fel. A fedelet (11/1) ismét szereljük fel. (11/3)es alkatrészt hátul 13 mmre szereljük fel Fig. 11

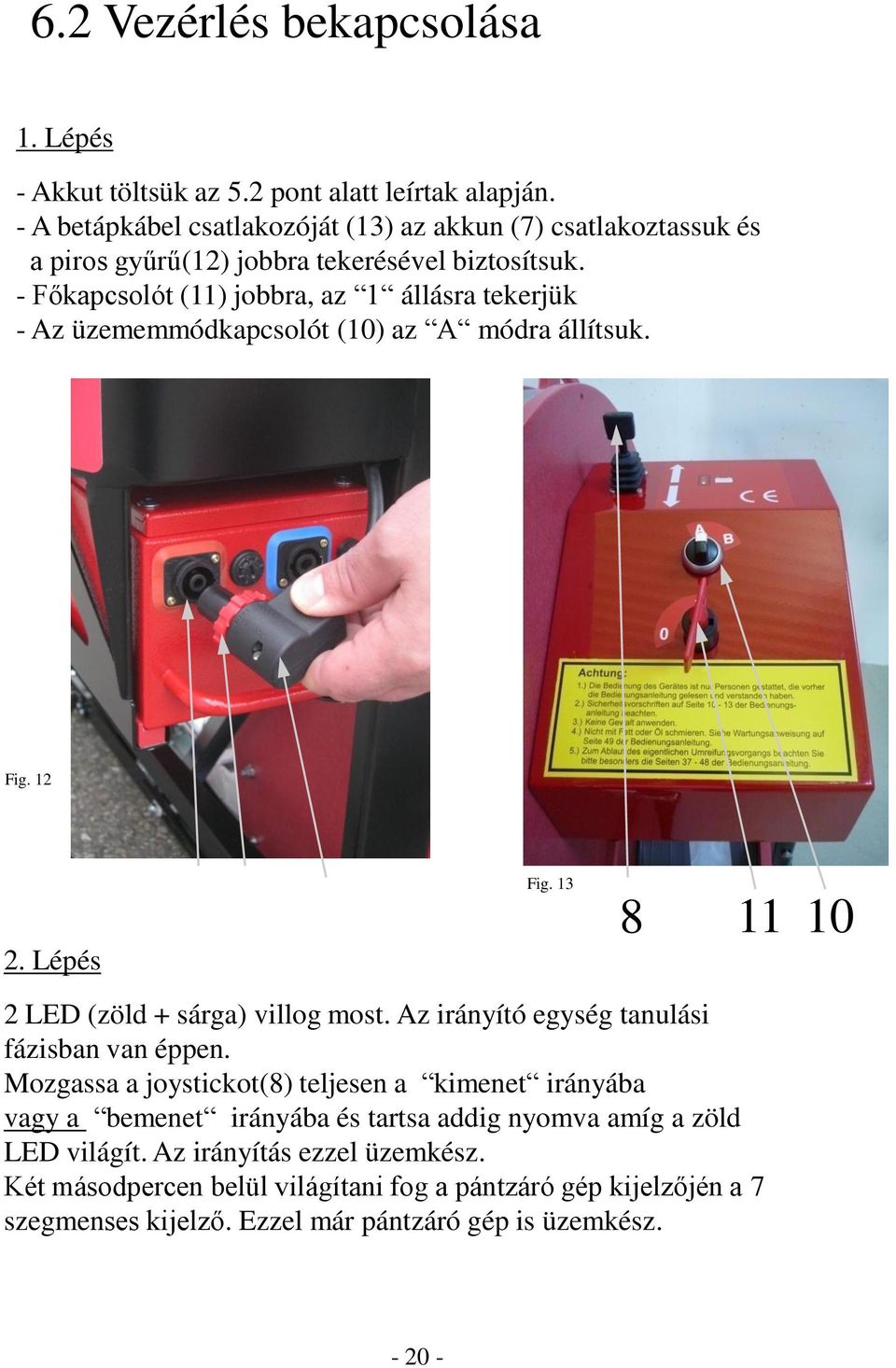

20 6.2 Vezérlés bekapcsolása 1. Lépés - Akkut töltsük az 5.2 pont alatt leírtak alapján. - A betápkábel csatlakozóját (13) az akkun (7) csatlakoztassuk és a piros gyűrű(12) jobbra tekerésével biztosítsuk. - Főkapcsolót (11) jobbra, az 1 állásra tekerjük - Az üzememmódkapcsolót (10) az A módra állítsuk. Fig Lépés Fig LED (zöld + sárga) villog most. Az irányító egység tanulási fázisban van éppen. Mozgassa a joystickot(8) teljesen a kimenet irányába vagy a bemenet irányába és tartsa addig nyomva amíg a zöld LED világít. Az irányítás ezzel üzemkész. Két másodpercen belül világítani fog a pántzáró gép kijelzőjén a 7 szegmenses kijelző. Ezzel már pántzáró gép is üzemkész

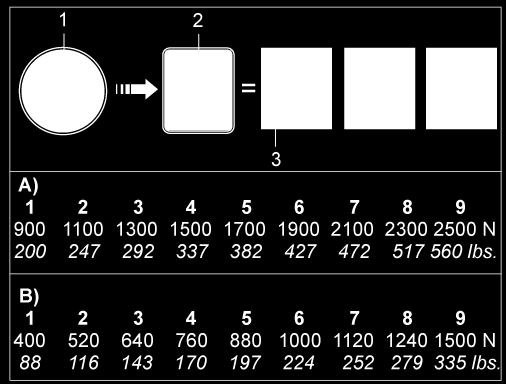

21 6.3 Pántfeszesség tartomány beállítása a pántzáró gépen A gépen a következő két pántfeszesség tartomány állítható be: A = N (725E) / N (740E) Standard, PET pántok B = N (725E) / N (740E), Softfeszesség*, PP pántok Softfeszesség: lassú lefutása a feszítőkeréknek. Megakadályozza a túlzott elkoszolódást PP pánt esetén. Softfeszesség beállítása: Nyomógomb Funktion (14/1) egyszer röviden megnyomni Nyomógomb Üzemelési mód (14/2) többször megnyomni, amíg a SOFT zöld LED kijelző (14/3) a használni kívánt üzemmód kijelzőjével együtt nem világít. Fig. 14a (ErgoPack 725E) Fig. 14b (ErgoPack 740E) A pánt feszességet a becsomagolandó áruhoz kell igazítani. Esetleges veszélyek, melyek a veszélyes anyagok sérülésénél vagy azok csomagolásának sérülése során merülhet fel, a gép konstrukciójánál nem lett figyelembe véve. 6.4 A pántzárón a feszesség beállítása Funktion nyomógombot (15/1) egyszer röviden nyomjuk meg. Feszítőerő nyomógombot (15/2) többször nyomjuk meg, ameddig a villogó szegmens - kijelző (15/3) a kívánt feszítőerőt jelzi ki nekünk (2 sec. Várjunk amíg az értéket tárolja a gép). 1 = minimális feszítőerő ca. 400/900 N (725E) / 400/1200N (740E) (PP) 9 = maximális feszítőerő ca. 1500/2500 N (725E) / 1600/4000N (740E) (PET) Fig

22 6.5 Pántzárón az üzemmódok beállítása Fig. 15a Funkció nyomógombot (15a/1) egyszer röviden nyomjuk meg. F (Funktion) jelenik meg. Az aktuális, beállított üzemeltetési mód lesz látható Ezután a üzemmód nyomógombot (15a/2) röviden nyomjuk meg, amíg ki nem jelzi a használni kívánt üzemmódot.. Automatikus pántolás: A pántolás gombnyomásra történik. Amint eléri a pántfeszességet, automatikusan heggeszt és elvág. - Ha az Auto LED- kijelző zölden világít folyamatosan, akkor a gép automatikus üzemre van állítva. Manuális pántolás: A pánt feszítés gombnyomásra történik. Ha elértük a kívánt pántfeszességet, a hegesztés nyomógombot nyomjuk meg. - Ha a MAN LED-kijelző (15a/6) zölden világít folyamatosan, akkor a gép manuális üzemre van állítva

23 6.6 Csomagolópánt befűzése 1. Lépés Az irányítást 6.2 pontnak megfelelően kapcsoljuk be. 2. Lépés Üzemmód kapcsolót (3) B állásra kapcsoljuk át (zöld LED villog) 3. Lépés A Joystickkal (8) a láncot most úgy tudja pozícionálni, hogy a piros láncszemek a tolóablak közepénél álljanak(6). Mind eközben a tolóablaknak zárva kell lennie! 4. Lépés Fig. 16 Nyissa ki a tolóablakot(6). (piros LED gyorsan villog) Biztonsági okokból az irányítás nyitott tolóablaknál automatikusan leáll. Valamint a főkapcsolót balra tekerve 0 pozícióra kell fordítani. 3 6 Fig

24 Fig Lépés Vegye ki a biztosítószemet a tároló dobozból, hogy a csomag szélességet be tudja állítani Fig

25 6. Lépés Ahogy a képen látja, tolja be a biztosító szemet a furatba Fig. 22 Fig

26 7. Schritt Hajtsa le az emelőkart a piros körtányérral vízszintes pozícióba. Fig Lépés Helyezze el az új tekercs műanyag pántot a piros körtányéron úgy, hogy a kötegnek, ha felülről a kötegre néz, a letekerési irány az óramutatóval ellentétesen legyen Fontos! Még ne távolítsa el a szalagot vagy ragasztócsíkot ami a pántokat a tekercsen tartja. Fig

27 9. Lépés Hajtsa fel az emelőkart a pánttekerccsel, ahogy a képen látja, felfelé függőleges pozícióba. Fig Lépés Csak most távolítsa el a pántokat vagy ragasztócsíkokat amik a pántot a tekercsen tartják Fig

28 11. Lépés Fűzze be a pántot a vezetőszemen keresztül......és a bemeneti nyíláson befelé Fig. 27 Fig. 28 Fig

29 12. Lépés Nyomja meg baloldalról a szorítózárat a piros láncszemben... Fig és tolja a pántot jobbról balra a szorítózár résén át. Fig. 31 Fig

30 Zárja be a tolóablakot (6) és tekerje vissza a főkapcsolót ismét 1 állásra. Ügyeljen arra, hogy az ablak ütközésig legyen betolva, mert a biztonsági kapcsoló csak teljesen csukott ablaknál engedi újra működni a vezérlést. (pirosan villogó LED kialszik, zöld LED világít. 6 Fig

31 13. lépés Nyomja a joystickot a kimenet irányába ameddig a megvezetőkocsi fel nem csapódik Fig. 34 Vigyázat sérülésveszély! Sose nyúljon az ujjával a lánc szemek közé. Most fogja meg a bal kezével a lánc végét amíg a joystickot továbbra is a kimenet irányába nyomja. Fig

32 Vezesse ki a láncot egészen addig, ahogyan a képen is látjuk, amíg le nem tudjuk fektetni a gépre azt... Fig és most ca. 50 cm csomagoló pánt látható Fig

33 14. Lépés Tolja a láncot ca cm-rel vissza a joystick rövid ideig bemenet irányában történő mozdításával, amíg a csomagolópánt lazább nem lesz. Fig

34 30cm Fig. 39a 15. Lépés Húzza ki ismét a pántot a piros láncszem résén keresztül és ahogyan a képen látja tartsa felfelé függőlegesen Fig Lépés Most tolja vissza a láncot a joystick bemenet irányában történő mozdításával egészen addig amíg az ca.30 cm-rel rövidebb lesz, mint a pánt amit a kezünkben tartunk. Fig

35 17. Lépés Nyissa ki az ujjával befelé nyomva az excenter szorítót, ahogy a képen is látja. Fig. 41 Tolja be a csomagoló pántot, ahogy a képen is látszik, hátulról a lánc fejegységén keresztül. A csomagoló pántot eközben mindkét alumínium excenteren keresztül kell tolni. Fig Schritt Tartsa a csomagoló pántot függőlegesen felfelé, hogy a csomagolópánt és a lánc egyenes legyen. Fig

36 19. Lépés És most vezesse vissza, újból a joystick bemenet i rányába történő mozgatásával a láncot. Fontos! A lánc visszavezetésénél ügyeljen mindig arra, hogy a kötöző pántot feszesen tartsa, hogy elkerüljük, hogy a láncon keresztül a gépbe visszatolódjon a csomagolópánt. Fig Lépés Az üzemmód kapcsolót (3) állítsuk A pozícióra Lépés A fennmaradó csomagoló pántot dugja vissza, ahogy a képen is látja, kis hurkot formálva az alsó fogantyú résén keresztül. Fig. 45 Fig. 46b Fig. 46a

37 22. Lépés Vegye ki a biztosítószeget, mellyen a csomag szélessége állítható be, a furatból lent baloldalt......és állítsa be, ahogyan a képen is látja a csomag szélességét. A biztosítószeget, mindig eggyel nagyobb magasságba dugja be, mint a csomag szélessége. Fig. 47 Példa 1: Csomag szélessége0,80 m-esetén a biztosítószeget1,0 m hez dugjuk be Példa 2: Csomagszélesség 1,2 m- esetén a biztosítószeget1,4 m-re dugjuk be. Fig. 48 Az Ön ErgoPack készüléke most már üzemkész

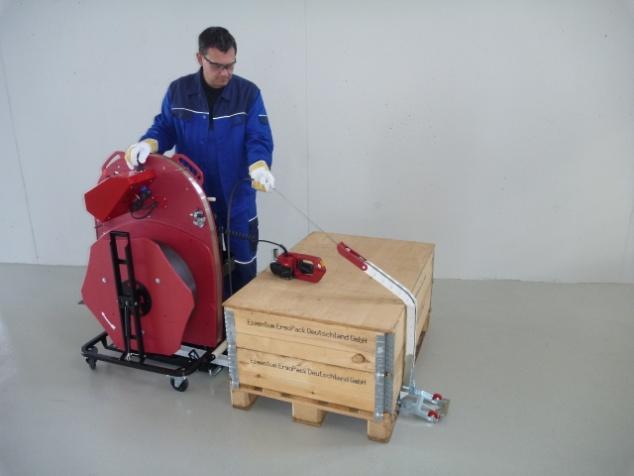

38 6.7 Pántolás 1. Lépés Helyezze a gépet a csomagolandó árútól 30 cm távolságra Fig Lépés A Joystick kimenet irányába történő mozgatásával tolja ki a láncot A megvezetőkocsi a csomagoló pántot a raklap alatt átvezeti... Fig

39 ...és az ellentétes oldalon pedig felfelé irányítja. Fig. 51 A készüléket úgy kell pozícionálni, hogy a távolság a felfelé emelkedő lánc és a raklap között ca cm legyen. Fontos! Hogy megbizonyosodjunk arról, hogy a lánc egyenes marad, nyomja a joystickot egészen addig amíg a lánc a szemben lévő oldalon meg nem jelenik és Önnel szemben esik. Fogja meg a láncot, ahogy a képen is látja az elülső végén. Ne hagyja, hogy a lánc a csomagolandó árúra essen! Fig. 52 Amint a láncot megfogta, engedje el a joystickot, úgy, hogy az a középállásra visszaálljon és így a lánc további kiadását megakadályozza

40 3. Lépés Tartsa a csomagolópántot, ahogy a képen is látja a bal kezével előre fele közvetlenül a láncnál... Fig és vezesse vissza teljesen a láncot a joystick bemenet irányba történő tolásával. Fig. 54 Fontos! A lánc visszavezetésénél tartsa a csomagoló pántot enyhén feszesen, hogy abban a lánc vissza vezetése során ne keletkezzen hurok a megvezető kocsinál vagy nehogy a gépbe visszahúzza. Ez a gépben zavart okozhat

41 4 Lépés Amikor a megvezetőkocsi ismét a gépben van, akkor automatikusan felemeli a pánt emelő kart. Most a pántot, amit a bal kezében tart, kicsit engednie kell, mert különben a pántemelő kar, nem tud felemelkedni A pántemelő a csomagolópántot olyan magasságra emeli fel, hogy Ön, hajlás nélkül eléri azt és a kezébe tudja venni. Tartsa a joystickot addig nyomva, amíg a pántemelő egészen fent nincsen. 2 másodperc múlva a pántemelő automatikusan leereszkedik (ha 2 másodperc múlva a pántemelő nem megy le teljesen, akkor előzőleg nem volt teljesen a legfelső ütközőnél!) Fig. 55 Fontos! Amikor a pántemelő felemelkedik, a csomagolópántot, amit a kezében tart, lazítania kell. Ha a csomagoló pántot az emelő emelése közben nem tartja lazán, akkor a gép automatikusan kikapcsol, hogy az esetleges károsodást elkerülje. A joystick ismételt bemenet irányába történő mozgatásával a pánt emelőt újra fel lehet emelni

42 Ha még szüksége van a gépből pántra, akkor ne közvetlenül az emelőn lévő pántot fogja meg Fig hanem.10 cm-rel az emelőkar alatt. Markolja meg a pántot a kezével és húzza ki a gépből. Ezzel egy időben a másik kezében lévő pántvéget engedni kell! Fig

43 6.8 Feszítés és pántzárás 70 cm feletti raklapmagasság 1. Lépés Rakja egymás fölé a két kezét, úgy, hogy a pánt vége alul legyen. Fig Lépés Tartsa mindkét pántot, ahogy a képen is látja jobb kezében. A pánt elejének a kezében kell lennie és nem szabad, hogy onnan kilógjon Fig

44 3. Lépés Tolja a pántzárógépet a bal kezével a raklaphoz és billentse egyidejűleg előre úgy, hogy a pántzárógép párhuzamos legyen az áruval. Húzza a billenőkart a pántzárón a pántrögzítő nyitásához. A jobb kezével húzza keresztül a szalagot a pántzáró nyílásán felülről lefelé. Fig. 60 Végül a billenőkart elengedni Fig Fig. 62

45 4. lépés A szalag feszítése és a hegesztése a beállított módokban (manuális vagy automatikus) különböző. Lásd ehhez az Üzemmódot beállíani, 22. oldal 4.1 Manuális feszítés és hegesztés Nyomja a sárga feszítőgombot (bal oldali, háromszögű gomb) A pántzáró önállóan lekapcsol, amikor elérte a beállított feszítőerőt (Lásd ehhez 21. oldal, 6.4 pont), vagy elengedtük a gombot. Végül nyomja meg a kerek hegesztőgombot (jobb oldali gomb) Fig Automatikus feszítés és hegesztés Ha a gép automata üzemmódban van, a beállított feszítőerő elérése után automatikusan elindul a hegesztési folyamat. Az utánfeszítés ekkor már nem lehetséges. A szegmenskijelzőn a hegesztési folyamat befejezése után egy visszaszámlálás indul egy lezáró hangjelzéssel. Csak a visszaszámlálás és a hangjelzés után hűlt le annyira a hegesztés, hogy a billenőkart vissza szabad engedni. Fig

46 5. lépés Ha a visszaszámlálás lefutott és a hangjelzés elhangzott, a billenőkart a fogantyúval ellentétesen húzni Ha a szalagokat nem hegeszetik és megszólal a hangjelzés, akkor a feszítőgomb nem lett megnyomva. Fig lépés Behúzott billenőkarnál a pántzárót balra kell fordítani és egyidejűleg kicsit lefelé nyomni. Nagyobb piszoknál ajánlott a az Eszközt rendszeresen (naponta) Takarítani. Különösen a feszítőgörgőket és a fogaslemezt kell ellenőrizni, Hogy sérült-e, ill. ezeket kell tisztán Tartani. Ezt a legegyszerűbben nagy- Nyomású kifújással lehet kivitelezni. (védőszemüveget felvenni) Fig

47 6.9 Pántzárás ellenőrzése Ellenőrizze rendszeresen a pántzárást. A rosszul hegesztett pántok esetén a hegesztési időt 6.10 pontnak megfelelően ellenőrizni kell és ha szükséges meg kell változtatni azt. 1 Fig Jó hegesztés az egész hegesztési felület tisztán van hegesztve, anélkül, hogy a felesleges anyag oldalt kinyomódna. 2 Rossz hegesztés (a hegesztés nem a teljes területet érinti), a hegesztési idő túl rövidre lett állítva. 3 Rossz hegesztés (a felesleges anyag oldalt kipréselődik), a hegesztési idő túl hosszúra lett beállítva. A hibásan hegesztett pánt nem tudja a rakományt biztosítani és ezért ez sérüléshez vezethet. Ne szállítson és ne mozgasson olyan csomagolt árut, ahol a hegesztés nem megfelelő

48 6.10 Hegesztési idő beállítása Funktion (1) nyomó gombot egyszer rövid ideig nyomjuk meg. Hegesztési idő nyomógombot nyomjuk meg többször, amíg a villogó szegmenskijelző (3) a kívánt hegesztési időt nem mutatja (2 másodpercet várjunk, amíg az értéket tárolja). 1 = minimális forrasztási idő 7 = maximalis forrasztási idő Fig. 68 Ha a kívánt forrasztási idő, hogy a jó hegesztést megkapjuk a 6.8-as pontnak megfelelően, 8 és 9 érték között, akkor valószínűleg a hegesztőmechanizmus elkopott. Ilyenkor általában a közeljövőben fel kell újítani a hegesztőmechanizmus mindkét fogaslemezét Feszítés és pántzárás 70cm raklapmagasság alatt 1.Lépés Húzza ki a fekete fejet a záróékből, vegye le a pántzárógépet a Tool-Lift ről és helyezze a csomagolandó árura Fig. 69 Fig

49 Az 1-7 lépés ugyanúgy zajlik, mint a 6.7 pontban leírt folyamatnál, azonban annyi eltérés van, hogy a pántzárógép vízszintesen helyezkedik el. Fig. 71 Fig. 72 Fig. 73 Fig. 74 Fig

50 7. Karbantartás és javítás Az Ön ErgoPackja ónozott ill. KTL festett lemezből és strapabíró műanyagból készült és alapvetően karbantartásmentes. Erősebb szennyeződés esetén az ErgoPackot kívülről egy nedves ruhával tisztítsa meg. Bármilyen karbantartási és javítási munkálat során, az akkuról a főkábelt le kell húzni és a főkapcsolót 0 -ra kell állítani 7.1 Lánc tisztítása A láncot, olajos szennyeződése esetén, tisztítsa meg acetonnal vagy tisztítóbenzinnel A láncot ne tegye mosóba. Majd ezután a láncot fújja be hagyományos szilikonspray-vel. Ne használjon semmilyen más kenő anyagot, mint pl.: olaj vagy zsír

51 7.2 Lánc cseréje 1. Lépés A főkábelt húzzuk ki az akkuból 2. Lépés A megvezető kocsit ca. 1m-rel húzzuk ki és a láncot, ahogy a képen is látható, húzzuk ki a gépből és tekerjük fel. Fig Lépés Az új láncot, az előző folyamat fordított sorrendjében toljuk be 4.Lépés A betápkábelt dugjuk be újra az akkuba, A főkapcsolót állítsuk 1 -re és a gépet 6.2 pont, 2 lépése alapján helyezzük üzembe. Fig

52 7.3 Az egyes láncszemek cseréje Az egyes láncszemet törése/elszakadása esetén, a láncot szét lehet nyitni, ahogy a 7.4 ban leírták, és a defektes láncszemet ki lehet cserélni Az is lehetséges, hogy a defektes láncszemet eltávolítjuk, de a láncszemet nem pótoljuk. Az irányítás, minden újraindítás után a 6.2 pont 2 lépése alapján automatikusan beállítja az aktuális lánchosszúságot. Fontos! Ha az egyes láncszemeket ki kell cserélni, ügyeljen arra, hogy a láncszemek nehogy fordítva legyenek beépítve Minden láncszemen rajta van az ErgoPack felirat. Ügyeljen arra, hogy ez a felirat, minden beépítésnél a láncsoron ugyanazon az oldalon legyen, mint a ahol többi láncszemnél van. Ha egy láncszem is fordítva épül be, akkor a gép nem üzemképes többé

53 7.4 Megvezetőkocsi kicserélése 1. Lépés A betápkábelt az akkuról húzzuk le. 2. Lépés A megvezető kocsit kb. 1m-rel húzzuk ki a gépből, a csuklót hajtsuk fel és ahogy a képen is látjuk még kb. 60cm magasságban húzzuk felfelé a láncot. Fig Lépés Egy csavar húzót nyomjunk a láncszemek csatlakozási pontja közé és a csatlakozási pontnál a csavarhúzó óvatos fordításával, a láncszemek szétválnak. Fig. 79 Fig

54 4. Lépés Tolja vissza a láncot egészen a gépbe, ameddig a lánc ki nem lóg a megvezető kocsiból. Fig Lépés A megvezető kocsit fektesse fejjel lefelé, mint a képen, és csavarja ki egy csavarhúzóval a hossz szabályzó pánt mindkét csavarját. Fig Lépés Az összeépítés a szétépítés sorrendjét követi, visszafelé Fontos! A hossz szabályzó pánt mind két csavarját csavar biztosító lakkal kell biztosítani!

55 7.5 Hossz szabályzó pánt cseréje 1. Lépés (szétszerelés) 7.4 pont alatt leírtakat végezze el 1-5 lépésig majd ezek után térjen át a 2. lépéshez 2. Lépés (szétszerelés) Távolítsa el ezt a 3 csavart. (4mm inbuszkulcs és 8mm villáskulcs az ellenoldalon) Fig. 83 Fig azonban ne a süllyeszett fejű csavart távolítsa el 5mm inbuszkulccsal és 10mm villáskulccsal az ellenoldalon!)

56 3. Lépés (szétszerelés) Vegye le a rögzítőkapcsot a raklapszélesség beállításához és húzza ki a hossz szabályzó pántot. 4. Lépés (beépítés) Tolja vissza, a láncot egészen a gépbe, hogy a hossz-szabályozópánt vezetőnútját láthassa. 5. Lépés (beépítés) Tolja be az új hossz szabályzó pántot a kicsi nútba, a lánc nútja alá. Fig. 85 Fontos! Fig. 86 Figyeljen arra, hogy a hossz szabályzó pánt minden oldalsó kivágásmál az alsó nútba legyen vezetve és ne a felette lévőbe, ahol a lánc fut. A további beépítés a szétszerelés fordított sorrendjében történik. A 3 csavart addig szabad csak húzni, ameddig a stop anyacsavar bekap/fog. A csavaroknak lazán kell a furatban ülniük. Ha a csavarokat túlságosan meghúzzuk, a két tároló lemez összenyomódik és elakad a lánc valamin a hossz szabályzó pánt!

57 7.6 Pántzáró cseréje 1. Lépés Távolítsa el a 4-4 csavart a piros takaróegységről mind a két oldalon. Fig. 87 Fig Lépés A biztosítógyűrűt a piros dugón tekerjük balra és a piros dugót húzzuk le. Fig

58 3. Lépés A nyíláson keresztül a kábelt dugóval együtt húzzuk a tároló lemezekbe. Fig Lépés Záró szeget a pántzárógép nyitásához húzzuk és a pántzárót vegyük le. Fig

59 7.7 Vezérlés cseréje 1. Lépés Mindhárom dugót húzza le az vezérlőpanel aljáról. Mindhárom dugó egy biztosítógyűrűvel van ellátva, melyet ha balra fordítunk, kihúzhatók a csatlakozók. Fig Lépés Távolítsa el 5 kicsi takarófedelet a tárolólemezről. Fig

60 3. Lépés Távolítsa el egy 4mm inbuszkulccsal a négy csavart a tengely körül Ehhez a fogaskereket meg kell forgatni, mely a lánc eltolásával lehetséges, amíg az egyes csavarokat nem látja és kitudja csavarozni Fig Lépés Távolítsa el az 5. csavart. Tartsa közben szorosan az vezérlőpanelt. Fig Lépés Húzza le a vezérlőpanelt. Figyeljen arra, hogy a kicsi retesz a hajtástengelyről nem vesszen el. 6. Lépés A visszaszerelési folyamat a szétszerelési folyamat fordítottjaként történik. Fig

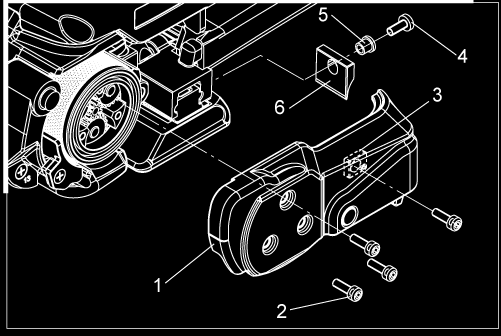

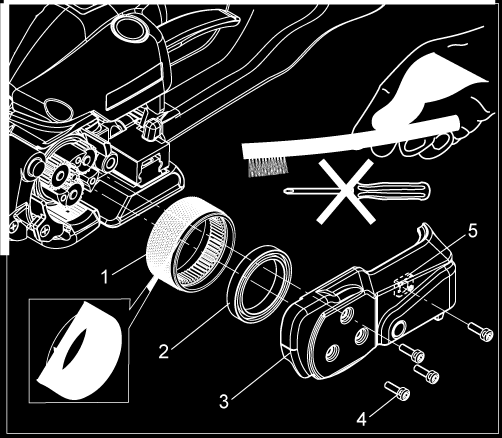

61 7.8 Pántzáró fogaskerekének tisztítása/cseréje Kiszerelés Akku-t lehúzni 4 cilindercsavart(4) kicsavarni, alátétet (5) és borítást(3) eltávolítani veszítőkereket (1) óvatosan kihúzni. golyóscsapágyágyat(2) a veszítőkerékről lehúzni veszítőkereket magasnyomású levegővel takarítani (védőszemüveget viselni). A fogazat erős szennyeződésénél a fogazatot a mellékelt drótkefével tisztítani ellenőrizze a veszítőkereken az elkopott Fig. 97 fogakat. Ha több fog kopott, akkor cserélje a veszítőkereket (figyeljen a futásirányra, lásd nyíl). A feszítőkereket nem szabad forgásban tisztítani! Kitörhetnek a fogak! Beépítés a beépítés a fordított sorrendben történik a feszítőkerék belső fogazatát finoman GBU Y 131 (Microlube) zsírral bezsírozni Fontos! A feszítőkerék különösen érzékeny a kemény, különösen fém tárgyakkal való érintésre. Semmi esetre sem szabad a tisztításhoz kemény tárgyakat, mint pl. csavarhúzót használni. A feszítőkereket beépített állapotban, forgásban sem szabad takarítani

62 7.9 Pántzáró fogaslemezének tisztítása/cseréje Szétszerelés Akkut húzza ki Laposfejű csavart (1) csavarja ki. A billenőkart ellentétesen húzzuk a foganytúval és távolítsuk el a fogaslemezt(2). A fogaslemezt nagynyomású levegővel tisztítsuk (védő szeműveg használata kötelező). Ha a fogazat erősebben szennyezett: A fogaslemezt óvatosan a mellékelt drótkefével vagy fémtűvel tisztítsuk meg. A fogaslemezt ellenőrizzük, hogy van-e hiányzó fogazata, ha szükséges pótoljuk azt. Összeszerelés: Az összeszerelés fordított sorrendben történik. A lapos fejű csavart (1) Loctite 222 rögzítsük. A fogaslemezt (2) mozgatva kell a helyére tenni. Fig A pántzáró hosszvágójának cseréje Kiszerelés Akkut kihúzni 4 cilinderes csavart (2) kicsavarni, alátétet hátul (3) és a fedlapot (1) eltávolítani lencsefejű csavart (4) kicsavarni és a kést (6) a persellyel (5) eltávolítani és pótolni Beépítés Fig. 99 Az összeszerelés fordított sorrendben történik. A kés beépítése előtt ellenőrizzük, hogy a nyomórugó a kés felett a helyén van-e A lencsefejű csavart (1) Loctite 222 rögzítsük

63 8. Biztonságos mozgatás és tárolás Az eszköz mozgatása A gépet egyenes állapotban a két kézi fogantyújával lehet tolni. A toláshoz a fékeket mindkét forgókereken ki kell oldani. Az eszköz tárolása Az eszköz tárolása után a fékeket mindkét forgókereken aktiválni kell, azért hogy meggátoljuk az esetleges elgurulást. Továbbá meg kell bizonyosodni, hogy a lánc teljesen be van-e húzva, hogy a kulcs a főkapcsolóból el van-e távolítva és hogy illetéktelenek számára el van-e zárva. 9. Pótalkatrészlista Alkatrészlistát robbantott ábrákkal, úgy mint a kapcsolási rajzot megtalálja az internetes oldalunkon a Downloads menüpont alatt, PDF-file-ként. Kérem figyeljen a helyes alkatrészlista kiválasztásánál a típusra és gép szériaszámára! Alkatrészrendelésnél kérem adja meg mindig a cikkszámot! (ne a pozíciószámot a robbantott rajon)
