1 KAPOSGÉP KAPOSGÉP Szolgáltató és Gépgyártó Kft Kaposvár, Jutai út 45. JÁRMUFELÉPÍTMÉNYEK Tel./fax: 82/ Telefon: 82/

2 Standard alumínium felépítmények F 1000-es típus Ajtózár, oldalfal, kivehetõ rakonca Lowipan padozat, rakományrögzítõ, platón belül elhelyezett daru Fellépõ a hátsó ajtón Elsõsorban kisebb tehergépjármûvek felépítményeként ajánljuk, maximum 7,5 t összgördülõ tömegû autókhoz. A felépítmények segédalvázai (hossztartók) alumínium profilokból készülnek. A plató keretprofiljai, valamint kereszttartói aluminiumból készülnek, melyek egymáshoz rögzítése speciális csavarzatokkal történik. A plató rakodófelületének kialakítására Lowipan padozatot alkalmazunk. A padozat vastagsága 18 mm vagy 21 mm lehet. A felület bevonattal van ellátva, mely megakadályozza a nedvesség felszívódását. A felsõ réteg csúszásmentes kialakítású. Az alumínium oldalfalak alapmagassága 400 mm. A mellsõ rakoncák fix rögzítésûek. A középsõ és hátsó rakoncák kivehetõek. Az aluminium oldalfalakra a Planaet zárak szegecskötésekkel vannak felszerelve, melyek a rakoncák csavarozható, állítható rögzítõ-elemeihez csatlakoznak. A középsõ rakonca jellemzõen a 4000 mm-nél hosszabb felépítményeknél szükséges. A rakoncák kialakítása ponyvatartó felszerelését is lehetõvé teszik. A hátsó lenyitható oldalfal fellépõvel van felszerelve. A tehergépkocsihoz illeszkedõ csõszállítókeret is rendelhetõ. A sárvédõk Flat Top vagy csõtartós kivitelben készülnek. Az F 1000-es típusú felépítményekhez az alábbi szerelésû daruváltozatok rendelhetõk: platón belül elhelyezett, a fülke mögé szerelt, farszerelt. Ebben az esetben a daru fogadásához az alumínium hossztartók (segédalváz) helyébe acél U tartókat szerelünk a daru alatti zónában bedobozolva. A jármûvek nagyságától függõen a daruk 1-8 tm közöttiek lehetnek. További opcióként rendelhetõ szerszámosláda, mellfalmagasítás, ponyvatartó, ponyva, rakományrögzítõ, vizeskanna. Egyedi igényeket is figyelembe tudunk venni. Minden felépítményhez komplett mûszaki dokumentációt adunk. Vállaljuk a mûszaki dokumentációk engedélyeztetését is a Közlekedési Felügyeletnél. Felhajtható oldalaláfutásgátló Íves csõszállítókeret

3 Standard alumínium felépítmények F 1500-as típus Minimum 5 t össztömegû vagy annál nagyobb tehergépkocsik felépítményeként ajánljuk. A felépítmények segédalvázai (hossztartók) acél U profilokból készülnek. A plató keretprofiljai, valamint kereszttartói szintén acélból készülnek. A plató kialakítására Lowipan padozatot vagy acéllemez-borítást alkalmazunk. A Lowipan padozat vastagsága 24 mm. A felület bevonattal van ellátva, mely megakadályozza a nedvesség felszívódásá.a felsõ réteg csúszásmentes kialakítású. Az alumínium oldalfalak magassága 400 mm vagy nagyobb. Az alkalmazott teljes keresztmetszetû alumínium oldalfalak magassága 100 mm-es lépcsõkben növelhetõ. A mellsõ rakoncák fix rögzítésûek. A középsõ és hátsó rakoncák lehajthatóak és kivehetõek. Az oldalvégzárak a rakoncába vannak építve, melyek az oldalvégek lezáróiba csatlakoznak. A zárak és az oldalfalak erõs kapcsolódása könnyû kezelhetõséggel párosul. A középsõ rakonca jellemzõen a 4000 mmnél hosszabb felépítményeknél szükséges. A rakoncák kialakítása ponyvatartó felszerelését is lehetõvé teszik. A hátsó lenyitható oldalfal fellépõvel van felszerelve. A tehergépkocsihoz illeszkedõ csõszállítókeret is rendelhetõ. A sárvédõk Flat Top vagy csõtartós kivitelben készülnek a tehergépkocsi típusától függõen. A jármûvek nagyságától függõen a daruk 1-40 tm-ig állnak rendelkezésre. Emelõhátfalak felszerelése is lehetséges. További opcióként rendelhetõ szerszámosláda, mellfalmagasítás, ponyvatartó, ponyva, rakományrögzítõ, vizeskanna. Egyedi igényeket is figyelembe tudunk venni. Minden felépítményhez komplett mûszaki dokumentációt adunk. Vállaljuk a mûszaki dokumentációk engedélyeztetését is a Közlekedési Felügyeletnél. Padozat, rakományrögzítõ, 500-as alumínium oldalfal Középsõ és hátsó lehajtható, levehetõ rakonca F 1500-as plató felszerelve Az F 1500-as típusú felépítményekhez az alábbi szerelésû daruváltozatok rendelhetõk: [ platón belül elhelyezett [ a fülke mögé szerelt [ farszerelt.

4 Standard háromoldalra billenõ felépítmények F 3000-es billencs 3,5 t-15 t össztömegõ tehergépkocsik felépítményeként ajánljuk. A felépítmény acélrácsos tartószerkezetre épül, általában sík acéllemezborítással. Az oldalfalak többféle profilú és vastagságú acéllemezbõl készülnek. Kérésre almínium oldalfallal ellátott billencset is készítünk. Az oldalfalak zárszerkezetét a választott ajtó mozgási iránya befolyásolja aszerint, hogy csak le- vagy felnyitható, vagy mindkét irányban nyíló kialakítású. A hátfalak mindkét irányban nyíló zárszerkezettel vannak ellátva. A hátfalak reteszelése lehet félautomata egykaros nyitórendszer vagy automatikus nyitórendszer. Az automatikus nyitórendszer a billenés megkezdésével egyidejûleg nyitja a zárszerkezetet. Az oldalfalaknál kérhetõ csak kézzel lenyitható zsanéros redszer is.a rakoncák felsõ kialakítása lehetõvé teszi az oldalfalmagasító alkalmazását. Az oldalfalak magassága 100 mm-es lépcsõkben növelhetõ. A mellsõ rakoncák fix rögzítésûek. A középsõ és hátsó rakoncák lehajthatóak és kivehetõek. Az oldalvégzárak a rakoncába vannak építve, melyek az oldalvégek lezáróiba csatlakoznak. A zárak és az Félautomata egykaros hátsóajtó nyitószerkezet Három oldalra billenthetõ felépítmény oldalrabillentésnél oldalfalak erõs kapcsolódása könnyû kezelhetõséggel párosul. A középsõ rakonca jellemzõen a 4000 mm-nél hosszabb felépítményeknél szükséges. A billencs mûködtetése történhet mellékhajtómûrõl (PTO) vagy külön elektrohidraulikus tápegységrõl. Az oldalaláfutásgátlók felhajtható kivitelûek. A sárvédõk Flat Top vagy csõtartós kivitelben készülnek a tehergépkocsi típusától függõen. Az F 3000-es típusú billenõ felépítményekhez a plató és a fülke közé szerelt daruváltozatok rendelhetõk. A jármûvek nagyságától függõen a daruk 1-40 tm-ig állnak rendelkezésre. További opcióként rendelhetõ szerszámosláda, mellfalmagasítás, vizeskanna, tûzoltókészülék és tartó. A billenõ felépítmények hidraulikus rendszerének teljes kivitelezesét önállóan is vállaljuk. Egyedi igényeket is figyelembe tudunk venni. Minden felépítményhez komplett mûszaki dokumentációt adunk. Vállaljuk a mûszaki dokumentációk engedélyeztetését is a Közlekedési Felügyeletnél.

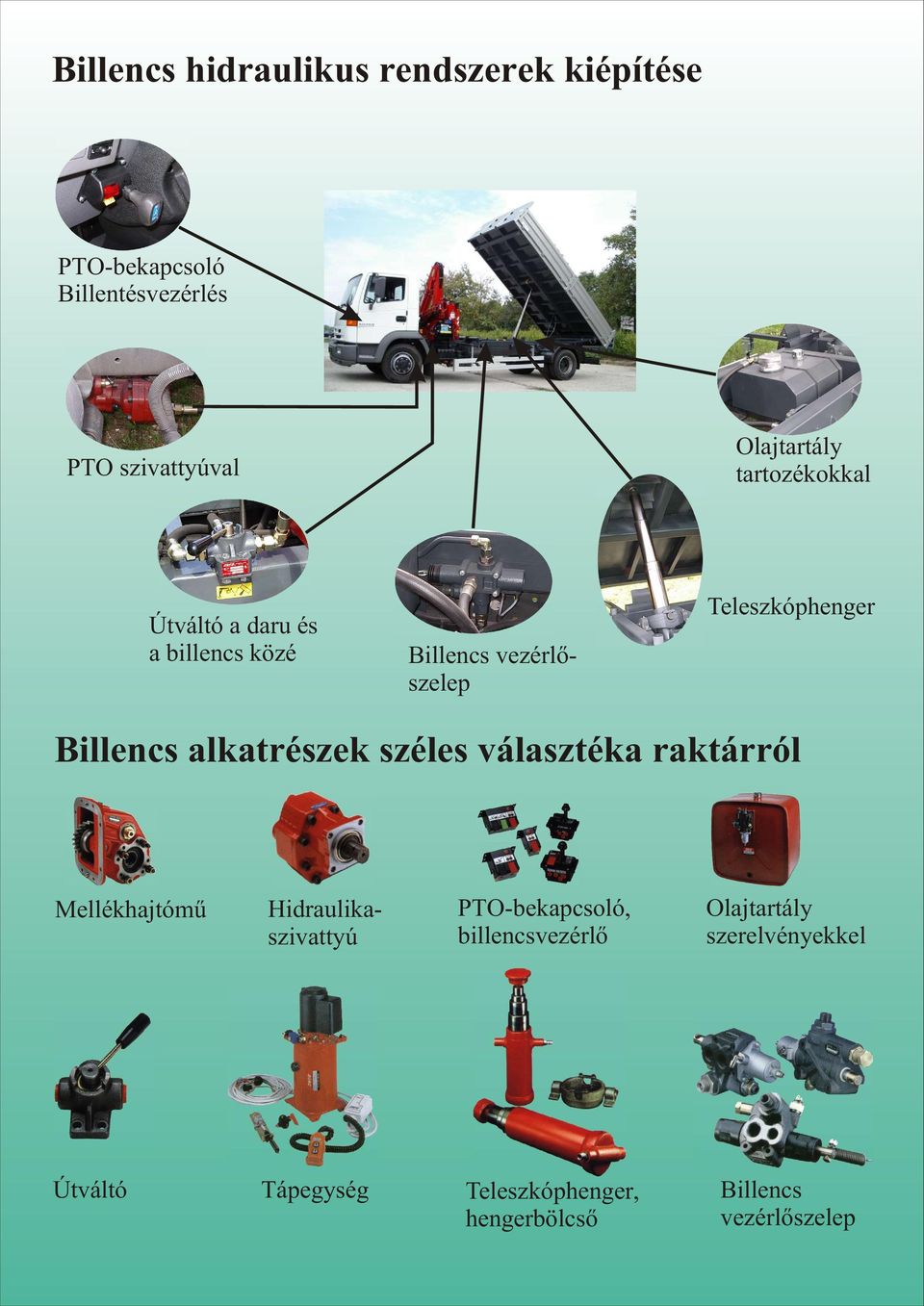

5 Billencs hidraulikus rendszerek kiépítése PTO-bekapcsoló Billentésvezérlés PTO szivattyúval Olajtartály tartozékokkal Útváltó a daru és a billencs közé Billencs vezérlõszelep Teleszkóphenger Billencs alkatrészek széles választéka raktárról Mellékhajtómû Hidraulikaszivattyú PTO-bekapcsoló, billencsvezérlõ Olajtartály szerelvényekkel Útváltó Tápegység Teleszkóphenger, hengerbölcsõ Billencs vezérlõszelep

6 Rakoncázott erdészeti felépítmények A KAPOSGÉP által gyártott rakoncázott felépítmények kialakítása minden esetben a megrendelõ egyedi igényeinek figyelembevételével történik. Az egyes tehergépkocsikhoz legjobban illeszkedõ felépítmények tervezésében és kivitelezésében Magyarországon egyedülálló tapasztalattal rendelkezünk. A rakoncák gyorskapcsolórendszerrel kivehetõk a hüvelyekbõl, és a szállított faválasztéknak megfelelõen gyorsan áthelyezhetõk. A bordázott acéllemez-borítás, az acél kereszttartók és hossztartók erõs, strapabíró rácsszerkezetet alkotnak, nagyon kedvezõ súly mellett. Az acéllemez-borítást szerelõnyílásokkal látjuk el a könnyebb szervizelhetõség érdekében. A felépítményhez a fülke és a felépítmény között vagy a felépítmény végében alakíthatók ki a darufogadóhelyek. A gépjármûvek nagyságától függõen a felépítményhez 6-20 tm-es daruk szerelhetõk fel. További opcióként rendelhetõ, szerszámosláda, rakományrögzítõ, vizeskanna, tûzoltókészülék és tartó. Minden felépítményhez komplett mûszaki dokumentációt adunk. Vállaljuk a mûszaki dokumentációk engedélyeztetését is a Közlekedési Felügyeletnél. A KAPOSGÉP erdészeti szerelvény kialakításához rendelhetõk: [Daruk [Markolók [Rotátorok [Szivattyúk [Hajtómûvek

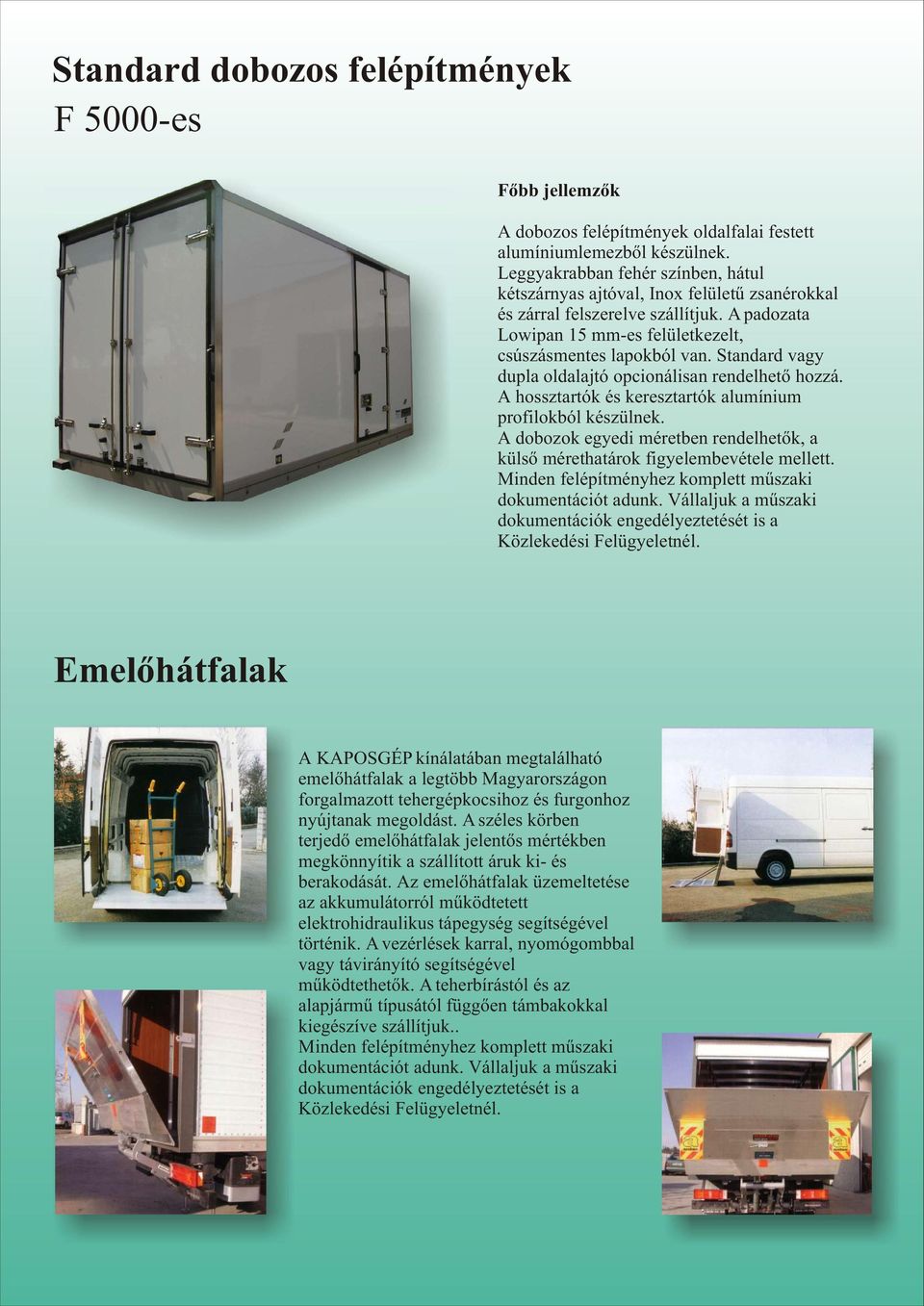

7 Standard dobozos felépítmények F 5000-es A dobozos felépítmények oldalfalai festett alumíniumlemezbõl készülnek. Leggyakrabban fehér színben, hátul kétszárnyas ajtóval, Inox felületû zsanérokkal és zárral felszerelve szállítjuk. A padozata Lowipan 15 mm-es felületkezelt, csúszásmentes lapokból van. Standard vagy dupla oldalajtó opcionálisan rendelhetõ hozzá. A hossztartók és keresztartók alumínium profilokból készülnek. A dobozok egyedi méretben rendelhetõk, a külsõ mérethatárok figyelembevétele mellett. Minden felépítményhez komplett mûszaki dokumentációt adunk. Vállaljuk a mûszaki dokumentációk engedélyeztetését is a Közlekedési Felügyeletnél. Emelõhátfalak A KAPOSGÉP kínálatában megtalálható emelõhátfalak a legtöbb Magyarországon forgalmazott tehergépkocsihoz és furgonhoz nyújtanak megoldást. A széles körben terjedõ emelõhátfalak jelentõs mértékben megkönnyítik a szállított áruk ki- és berakodását. Az emelõhátfalak üzemeltetése az akkumulátorról mûködtetett elektrohidraulikus tápegység segítségével történik. A vezérlések karral, nyomógombbal vagy távirányító segítségével mûködtethetõk. A teherbírástól és az alapjármû típusától függõen támbakokkal kiegészíve szállítjuk.. Minden felépítményhez komplett mûszaki dokumentációt adunk. Vállaljuk a mûszaki dokumentációk engedélyeztetését is a Közlekedési Felügyeletnél.

8 HIDRAULIKUS DARUK 1-40 tm-ig TÖBB MINT 150 GÉMVÁLTOZAT KAPOSGÉP-F.lli Ferrari 300-as széria 500-as széria 700-as széria 900-as széria Gyártó: KAPOSGÉP Szolgáltató és Gépgyártó Kft Kaposvár, Jutai út 45. Tel./fax: 82/ Telefon: 82/ A gyártómû a változtatás jogát fenntartja! KAPOSGÉP
