1 Üdvözöljük a Viessmann Fűtéstechnika kft előadójában! BME 2011 Fatüzelés alapjai, berendezései Előadó Gazda-Pusztai Gyula Viessmann Fűtéstechnika kft

2 Viessmann - BME 2011 november 9 Szeretettel üdvözölöm a Viessmann Fűtéstechnika kft előadásán Gazda-Pusztai Gyula értékesítési vezető

3 Szilárd tüzelőanyaggal működő kazánok Fűtsünk a saját erdőnkben termett fa energiájával

4 Hogyan keletkezik a fa? A vízből és széndioxidból oxigén és szőlőcukor keletkezik. Az energiában gazdag szőlőcukor hosszú biokémiai folyamat után átalakul fává, amely a nap energiáját tárolja Ezt az folyamatot fotoszintézisnek hívjuk A fa ezáltal a napenergia tárolója A fa elégetésekor csak annyi CO2 keletkezik, amennyit a fa növekedésekor felvesz, vagy az erdőben a korhadásakor a szabadba visszabocsájt

5 CO 2 -semleges tüzelés A fatüzelés és a korhadása azonos CO 2 -mérleget ad

6 A fatüzelés alapfogalmai Az eltüzeléskor a tárolt napenergia hő és víz formájában szabadul fel A fa széntartalma, a fa oxigéntartalma és a levegőben lévő oxigén reakciója jön létre. Ha elegendő az oxigén, akkor a szén és az oxigén széndioxidot (CO 2 ) képez, s hő szabadul fel. Ha kevés az oxigén akkor mérgező gáz, szénmonoxid (CO) keletkezik és lényegesen kevesebb a felszabaduló hőmennyiség.

7 Az abszolút száraz biomassza összetevői

8 Fűtés fával A megújuló energia gazdaságos és környezetkímélő A fa mint megújuló tüzelőanyag kedvező árú és az ára nincs kitéve nagy áringadozásnak A fának mint tüzelőanyagnak CO 2 semleges az egyenlege, mert az elégetésekor annyi széndioxid keletkezik, mint amennyit a fa az élete során felvesz A tüzifa nagy mennyiségben áll rendelkezésre. A fa feldolgozása egyszerű és környezetkímélő A fa hazai tüzelőanyag, szállítása kis távolságokról történik.

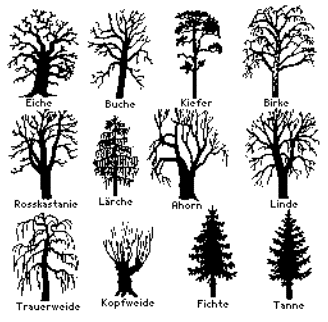

9 A biomassza szakértője Viessmann minden fajta fa tüzelőanyagra megfelelő tüzelőberendezést kínál Erdei- és feldolgozási hulladékfa: Puhafa: (lucfenyő, jegenyefenyő, erdei fenyő, vörösfenyő, cseresznye, éger stb. Keményfa: (juhar, tölgy, bükk, szil, diófa stb.) Fa a környezettisztításból: kemény- vagy puhafák Erdészeti fahulladékok: melyek a tűlevelű- és lombos fákról, átmérőjük kisebb mint 80 mm, és a fakoronáról származnak. Kéreg: aprított és aprítatlan Famegmunkálási hulladékok: különböző összetételű és méretű kemény és puhafákból valamint falapokból, és MDF Fűrészforgács: kemény és puhafákból Régi faanyagok: különböző minőségben Pelletek: DIN Plus- minőség

10 A fa fűtőértéke Tüzelőanyag Víztartalom Fűtőérték W [%] Hu [kwh/kg] Frissen vágott erdei fa W 50 2,2 Erdei fa, 6 hónapig tárolt W 30 3,3 Hasábfa, lutro *), 2 évig tárolt W 15 4,2 Fapellet W 10 4,8 Hasábfa, atro *) W 0 5,1 Fűtőolaj W 0 11,86 Példa: 1 Liter fűtőolaj ~ 2,05 kg fa/ pellet Családi ház ~ Liter olaj/év ~ kwh/év Családi ház igénye 4 személlyel kb Liter fűtőolaj, megfelel 4100 kg Pelletnek kwh ~ kg hasábfa atro ~ 10 Fm ~ 14,5 Rm *) lutro: lufttrocken (Wassergehalt > 10 %) *) atro: absolut trocken (Wassergehalt 0 %)

11 Mi a fapellet? Getriebe Matrize Zerkleinerte Sägespäne Sägespanzuführung Abschermesser Koller Presskanalbohrungen Pellets A fapelletet száraz, a környezetet terhelő fahulladékból (fűrészeti melléktermékek: pl. fűrészpor, gyaluforgács) és adalékanyag nélkül magas nyomáson préselik kis hengerré. A fűtőértéke kb. 5 kwh/kg (1 kg pellet energiatartalma megfelel kb. ½ liter fűtőolajénak).

12 Tüzelőanyag minősége DINplus Pelletminőség a biztonságos üzemért Jó pelletek: Sima felület Alacsony portartalom Egyenletes méret A vízben alámerül Rossz pelletek: Repedezettt felület Magas portartalom Különböző méretek A vízben úszik

13 Mire kell figyelni a pellet vásárlásakor? Vásárlás előtt az alábbiakat kell a kereskedővel tisztázni: Minőség (DINplus vagy ÖNORM M 7135) Minimális átveendő mennyiség Ára szállítandó mennyiség függvényében (Nagyobb szállítási mennyiséggel csökken a költség) Szállítási költségek Szállítási időpont A befúvási díj tartálykocsinál A termék minőség bizosítását a teljes szállítási útvonalon a gyártótól a végfelhasználóig. Erre a célra Németországban létezik egy műbizonylat DIN-geprüfter Fachbetrieb Pelletlogistik (DIN ellenőrizte pelletszállító szakcég)

14 Fapellet Szállítás tartálykocsiban VITOLIGNO 300-P Siehe auch: Planungsanleitung

15 Beszállítási követelmények A teherautó bejutása biztosított A pellettároló lehetőleg az épület külső falánál legyen A töltőtömlő hossza a változó levegőmennyiség miatt nem lehet 30 m felett

16 A tárolótér feltöltése pellettel A tömlő csatlakoztatása a töltő csonkokra A pelletet 0,5-0,9 bar túlnyomással juttatja be a tárolótérbe, a tárolóteret portömören kell elválasztani az épülettől egyéb helyiségeitől A keletkező túlnyomást elszívóventilátorral szűrőn keresztül eltávolítjuk a tárolótérből Az elszívó-ventilátorhoz villamos csatlakozás szükséges (230 V min. 10 A) Figyelem!!! A tárolótérben tilos a vezeték elhelyezése. A villamos csatlakozást a falon kívül nedvességtől védett kivitelben kell megoldani.

17 Szilárd tüzelőanyagú kazán-programm 2011

18 Vitoligno 100-S Faelgázosító kazán hasábfához bivalens üzemre Magas hatásfokú faelgázosító kazán, alacsony füstgázhőmérséklet és emissziószegény tüzelés Komfortos nagy töltőtér magas hatásfokkal kombinálva hosszú leégési időt biztosít Robosztus a masszív kivitelű töltőtér 8 mm acéllemezből és a magas minőségű füstgázventilátor hosszú élettartamot garantál kazánhőmérséklet C

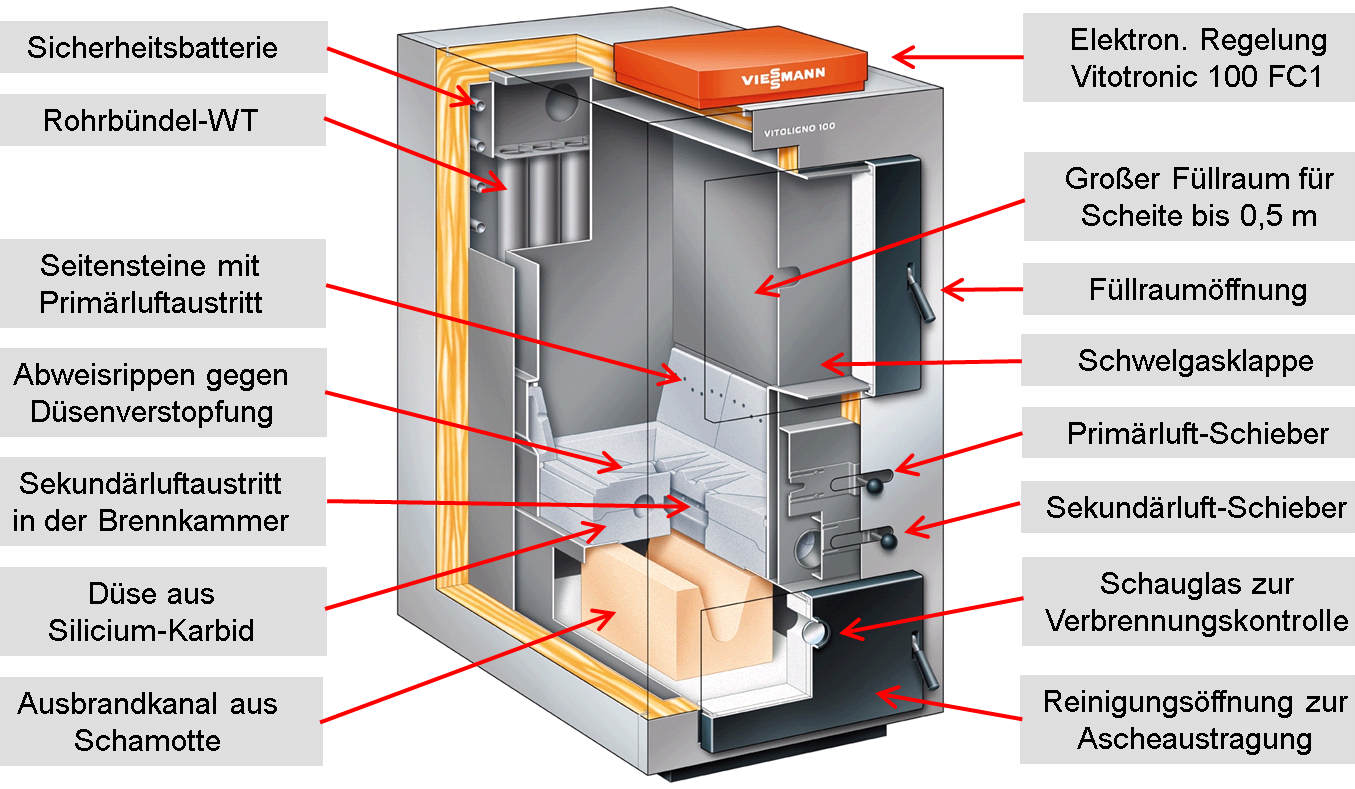

19 Vitoligno 100-S Kazán felépítése

20 VITOLIGNO 100-S Szabályozási elv: Bivalens fűtési rendszer állókazánnal Kazánköri szivattyú 60 C-nál indul A kazánvízhőmérséklet lecsökken 58 C alá, a kazánköri szivattyú ismét leáll A vissztérő hőmérséklet emelés 60 C-ot tart. A puffertároló termosztátja az előírt érték elérésekor átváltja a váltószelepet a fatüzelésű kazán felé, ha lecsökken a hőmérséklet, akkor visszaváltaz állókazán felé.

21 Hőmegfutás elleni védelem VITOLIGNO 100-S/VITOLIG 200 Siehe auch: Planungsanleitung

22 Vitoligno 100-S Állandó hőmérsékletű szabályozó Vitotronic 100 FC1 Vitotronic 100 FC1: Csatlakozik az füstgázventilátorhoz ajtók kapcsolójához és a fűtőköri egységekhez mint a. visszatérőhőmérséklet-emeléshez fűtőköri szivattyúhoz tároló-töltő szivattyúhoz helyiségtermosztáthoz Puffer hőmérséklet szabályozóhoz

23 Vitoligno 300-P Új pellet kazán magas hatásfokkal és különösen alacsony emisszióval Széles teljesítmény és modulációs tartomány: 4-12, 6-18, ,13-40,16-48 kw Kazán hatásfok 95 %, Három huzamú, alacsony füstgázveszteség (t A = 125 bis 135 C) és csekély poremisszió Ejtőaknás rendszer cellás adagolóval Fűtőfelület illesztés Variopassal Kiemelkedő égés minőség a Lambda szondának és a hőmérsékletérzékelőnek köszönhetően Sziliciumkarbid-égőkamra (tűzálló beton) Forgatható lamellás rostély a maradéktalan hamu eltávolításért

24 Viessmann pelletkazán Vitoligno 300-P Azonos kazán különböző adagoló rendszerekkel A szükséglethez illesztett méretezés az alábbi teljesítmény sorozatból: 4 12 kw 6 18 kw 8 24 kw kw kw kw Adagolás szívó, vagy csigás rendszerrel

25 Szívórendszer és rugalmas szállítócsiga Azonos kazán különböző adagoló rendszerekkel Szívórendszer és csigarendszer

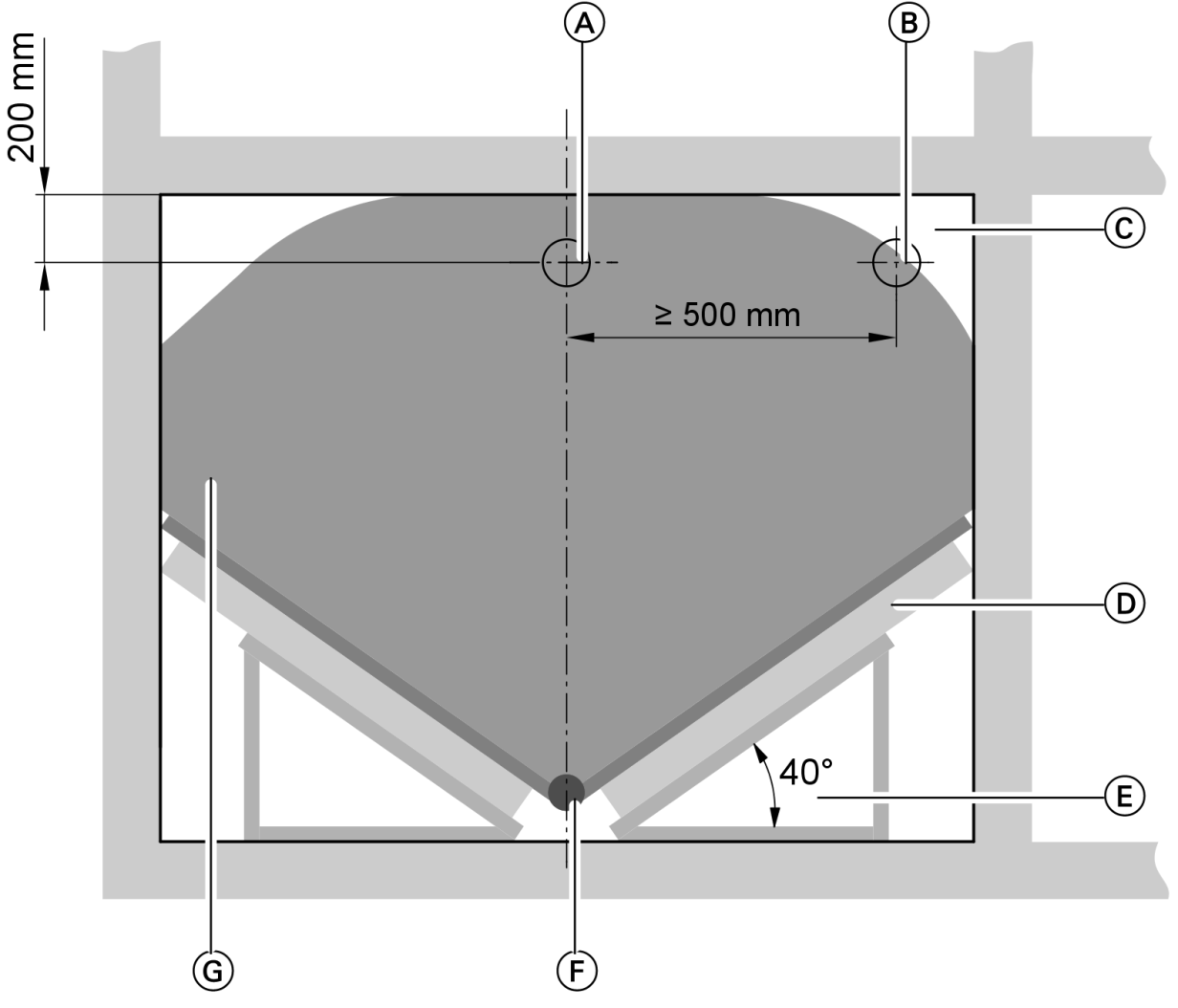

26 Tüzelőanyag tárolási lehetőségek Pellet tároló klasszikus falazott Acéllemez tartály Szövettartály Földalatti tartály Figyelem: Páralecsapódás károsítja a pelletet

27 Tárolótér méretezése A tárolótér célszerűen olyan nagy legyen, hogy egy éves tüzelőanyagot lehessen benne tárolni. A mérete az épület hőveszteségétől függ. Ne legyen kisebb mint 2 x3 m. Ökölszabály: Épület hővesztesége (kw) x Faktor 0,9 = tárolótérfogat (m³) Példa: Épület hővesztesége: 15 kw. Ebből 13,5 m 3 tárolótérfogat jön ki (a kieső tereket is figyelembe kell venni), ennek megfelelően a tároló mérete 2 x 3 x 2,25 m.

28 Tárolótér kialakítása Siehe auch: Planungsanleitung

29 Tárolótér kialakítása

30 Pellet szállítása a kazánhoz Tárolótér ürítés szállítócsigával és hajlékony csigával (Schneckensystem)

31 Pellet szállítása a kazánhoz Tárolótér ürítése csigás és elszívó rendszerrel (elszívó rendszer)

32 A KÖB termékei PYROMAT ECO hasábfatüzelés kW PYROMAT DYN Automatikus tüzelés 3 teljesítmény 35-90kW PYROT PYRTEC Rotációstüzelés 6 telj kw Rostélytüzelés 4 telj kw

33 PYROMAT ECO Hasábfatüzelés: kw (10 teljesítmény: 6 x 0,5m és 4 x 1m) Brennstoffe:

34 PYROMAT ECO 10 (6 x 0,5m und 4 x 1m) teljesítmény tartományok Teljesítmény 35 (35-40 kw) 45 (38-50 kw) 55 (45-60 kw) 65 (55-75 kw) 75 (60-80kW) 85 (75-90kW) 61 (60-85kW) 81 (75-100kW) 101 (90-120kW) 151( kW)

35 05/2009 PYROMAT ECO Metszet Felső betöltőajtó, nagy töltőtér, lefelé szélesedik Függőleges csöves hőcserélő a legjobb hőátadásért és a könnyűtisztításért Sugárzótér a tökéletes kiégetésért és porleválasztás tisztítónyílással; Masszív kivitelű, hosszú élettartamú füstgázventilátor; erős szívóhatás, magas üzembiztonság, egyszerű szerelhetőség; optimális zajkibocsájtás és alacsony áramfelvátel Szabadalmaztatott utóégetőkamra Masszív öntvény rostély a forró elgázosító zónáért és a hosszú élettartamért

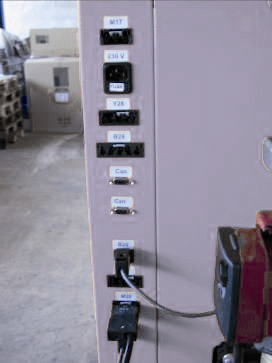

36 PYROMAT ECO - előnyök A szabályozó a kazán előlapja mögé szerelt ezért egyszerűen hozzáférhető, s szerelhető. A robosztus kivitelű, különböző kiegészítő funkciók csatlakoztatására nyílik lehetőség a csatlakozókon. A Pyromat csatlakozásra előkészítve, kódolt csatlakozókkal ellátva, huzalozva, bevizsgálva.

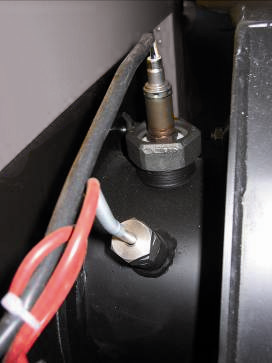

37 PYROMAT ECO - Előnyök A visszatérő hőmérsékletemelő egység készre szerelt. Amely tartalmaz egy tömörzárású 3 utú szelepet hárompont szabályozású hajtóművel és egy kazánköri szivattyút. Ez összekapcsolva a tárolótöltő szeleppel biztosítja a teljes hőhasznosítást. A Pyromat egy fűtött lambdaszondával és egy füstgázhőmérséklet érzékelővel készül

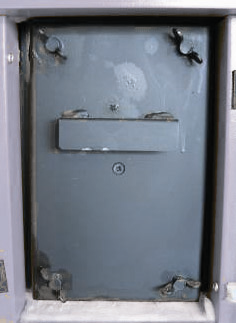

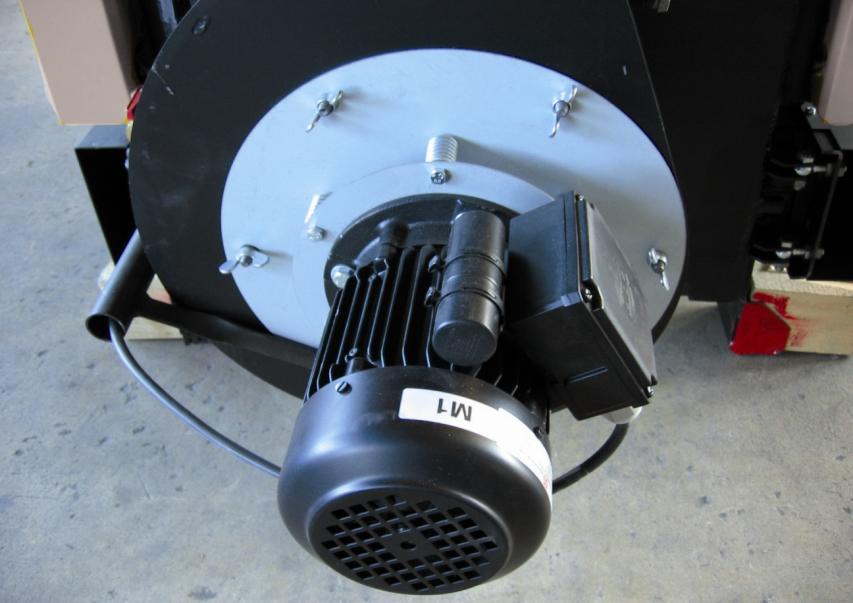

38 PYROMAT ECO - Előnyök Az oldalsó tisztítónyílás alkalmas egy tartalék olajégő felszerelésére. A Pyromatnak egy robosztus, rugós felfüggesztésű füstgázventilátora van, amely alacsony fordulaton is nagy légszállítású. Ennek köszönhetően alacsony az üzemi zajszint és az energiaszükséglet. Az élettartama is hosszú.

39 PYROMAT ECO - Előnyök A ventilátor nagyon egyszerűen, szárnyas anyák segítségével bontható, könnyen tisztítható. A lapátkerék tökéletesen méretezett és kiegyensúlyozott. Ezzel a keletkező rezgés és zaj minimalizált.

40 Olajégő csatlakoztatás Égő -kihúzva (üzemen kívül) Égő - betolva (üzemben)

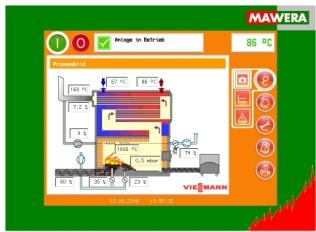

41 Az igényekhez igazított szabályozó az ECOTRONIC Kazán szabályozás Tüzelés szabályozás Puffer vezérlés Használati melegvíz készítés Szolár szabályozás Távfűtés Kiegészítő hőtermelő Fűtési körök szabályozása (13 fűtőkörig)

42 Működési elv PYROMAT ECO ECOTRONIC szabályozóval A leégetési fázisban a fűtőkörök által nem igényelt hőt rétegezve a puffertárolóba juttatja. A kiégetés után maradó hőt teljes mértékben hasznosítja. A svájci ENERGIE 2000 program kitüntette a KÖB maradékhő hasznosítását. Kisérletek igazolták a leégetésenkénti 9% többletet. Csak ezután veszi át a hőellátást a puffertároló. A szabályozó biztosítja a puffertároló kisütésekor a hőkomfortot és a megfelelő hőmérséklet rétegződést. Így valósul meg a lehető leghosszabb ideig a rendszer hőellátása.

43 > > A melléképület szabályozása A távvezeték szabályozása helyiség fűtésre és használati meleg-víz előállításra digitális kapcsolóórával, napi és heti programozási lehetőséggel mindkét funkcióra. - a távvezetéken normálüzemben a fűtőkör számára kívánt hőmérsékletet állítja be, - a hmv termeléskor a távvezeték a meleg-víz előállításhoz szükséges maximális hőmérsékletre szabályoz KÖB < > + OK - F1 F2 F3 F4 F5 F6 F7 F8

44 PYROMAT DYN A kézi és automata üzem kombinációja Teljesítmény lépcsők 45 (36-49 kw) 65 (49-67 kw) 85 (67-90 kw) Tüzelőanyagok: Automatikus beadagolás Kézi beadagolás

45 PYROMAT DYN Metszet: A kézi és automata üzem kombinációja Betolóegység adagolótartállyal és gyújtóautomatikával, szabályozott csappantyú nincs frisslevegő ventilátor Sugárzótér a tökéletes kiégetésért és porleválasztás tisztítónyílással; Égőkamra tisztítófedele Függőleges csöves hőcserélő a legjobb hőátadásért és a könnyűtisztításért, automatikus tisztítással Felső égőkamra az utóégetésre tűzálló betonból Masszív kivitelű, hosszú élettartamú füstgázventilátor; erős szívóhatás, magas üzembiztonság, egyszerű szerelhetőség; optimális zajkibocsájtás és alacsony áramfelvátel Az elgázosító alsó égőkamra tűzálló betonból CrNi ötvözetű lapos acélrostéllyal Nyílás az automatikus hamueltávolításra és egyben a szekunder levegő bevezetésre

46 05/2009 Automatikus oltó berendezés

47 Automatikus gyújtás

48 Kitározó rendszer a PYROMAT DYN számára Pelletürítés szállítóspirállal (ADE)

49 Pelletkitározás szállítóspirállal

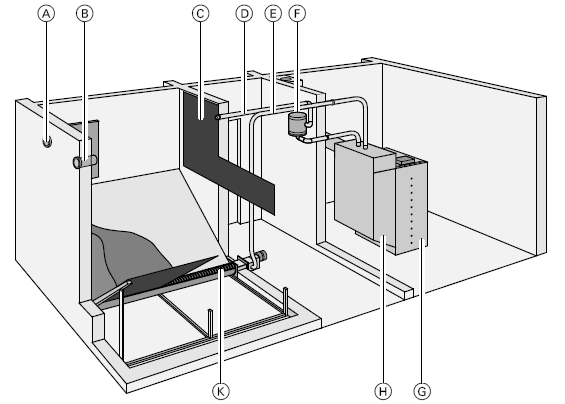

50 Austragungstyp Rugókaros kitározó(adf) Pelletentnahmeschnecke (ADE- ) flexible Förderspirale Austragungstyp Brennstoff Hackgut (350kg/srm) Brennstoff Hackgut (350kg/srm) Brennstoff Pellets (650kg/srm) Schütthöhe max. in Meter Kesseltyp max. Kessel Leistung Brennstoff Pellets x Schütthöhe 5 Kesseltyp DYN max. -85 Kessel max. in Meter Leistung (650kg/srm) Durchmesser in Meter Durchmesser in Meter max. Länge max. Länge Schnecke in Meter Schubstange 9 m im Silo, 15 m max. Länge max. Länge Schnecke gesamt in Meter Schubstange Zusatzausrüstung erforderlich Beplankung aus Holz Zusatzausrüstung erforderlich erforderlich (45 ) Federkernaustragung (ADF- ) Bodenrührwerk mit zwei Federblattarmen, geeignet für runde, quadratische und rechteckige Räume x 5 x 2,7 DYN -85 2,6-4,5 6 Zwischenboden aus Holz erforderlich Federkernaustragung (AF- ) Bodenrührwerk mit zwei Federblattarmen, geeignet für runde, quadratische und rechteckige Räume x 5 100/150/220 x 2,7-540 Pyrot 2,6-4,5 6 Zwischenboden aus Holz erforderlich Horizontalaustragung (AH- ) Bodenrührwerk in schwerer Austragung mit zwei Rührwerksarmen, geeignet für runde, quadratische und rechteckige Räume x 8 x 5 DYN Pyrot Pyrotec ,8-6 9,5 Zwischenboden aus Holz erforderlich Abdeckung Schneckenkanal für Pellets, Zwischenboden aus Holz erforderlich Trichteraustragung (AP- ) für Hochsilos in runder, quadratischer oder rechteckiger Ausführung x x 1,8 x Durchmesser (z.b. 4 x 1,8 = 7,2) Pyrot Pyrtec bis 7,5 Zellenradschleuse Schubstangenaustragung (AS.- ) Schubbodenaustragung für rechteckige und quadratische Räume x x je nach Länge und Flügelbreite der Schubstange von 3,1 bis 14,9 m je nach Länge und Flügelbreite der Schubstange von 1,5 bis 7,4 m Pyrot Pyrtec Schubstangenantrieb, Schweißgründe, Hydraulikaggregat, Schubbodenschnecke Entnahmeschnecke für Pellets DM 120 (AE-L) für die Pelletsentnahme aus einem rechteckigen Raum x Pyrot Pyrtec Beplankung aus Holz erforderlich (45 )

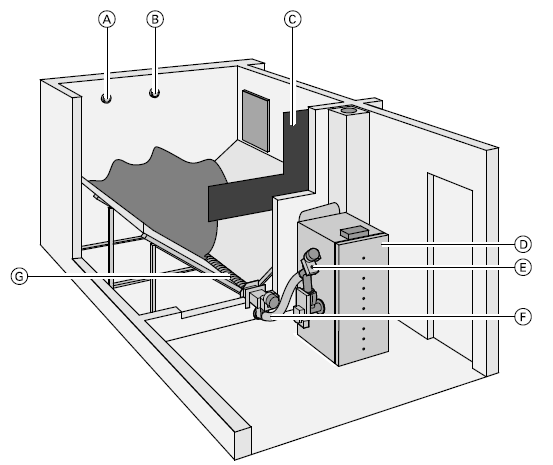

51 Förderspirale x 5 DYN -85 gesamt erforderlich (45 ) 05/2009 Federkernaustragung (ADF- ) Bodenrührwerk mit zwei Federblattarmen, geeignet für runde, quadratische und rechteckige Vízszintes Räume kitározó Federkernaustragung (AF- ) Bodenrührwerk mit zwei Federblattarmen, Austragungstyp geeignet für runde, quadratische und rechteckige Räume Horizontalaustragung (AH- ) Bodenrührwerk in schwerer Austragung mit zwei Rührwerksarmen, geeignet für runde, quadratische und rechteckige Räume x 5 x 2,7 Brennstoff x Brennstoff 5 100/150/220 Schütthöhe Hackgut Pellets Kesseltyp Pyrot max. Kessel Durchmesser 2,6-4,5 max. 6Länge max. Länge max. in Meter Leistung in Meter Schnecke in Meter Schubstange (350kg/srm) (650kg/srm) x 2,7-540 x 8 x 5 DYN -85 2,6-4,5 6 DYN Pyrot Pyrotec ,8-6 9,5 Zwischenboden aus Holz erforderlich Zwischenboden Zusatzausrüstung aus Holz erforderlich Zwischenboden aus Holz erforderlich Abdeckung Schneckenkanal für Pellets, Zwischenboden aus Holz erforderlich Trichteraustragung (AP- ) für Hochsilos in runder, quadratischer oder rechteckiger Ausführung x x 1,8 x Durchmesser (z.b. 4 x 1,8 = 7,2) Pyrot Pyrtec bis 7,5 Zellenradschleuse Schubstangenaustragung (AS.- ) Schubbodenaustragung für rechteckige und quadratische Räume x x je nach Länge und Flügelbreite der Schubstange von 3,1 bis 14,9 m je nach Länge und Flügelbreite der Schubstange von 1,5 bis 7,4 m Pyrot Pyrtec Schubstangenantrieb, Schweißgründe, Hydraulikaggregat, Schubbodenschnecke Entnahmeschnecke für Pellets DM 120 (AE-L) für die Pelletsentnahme aus einem rechteckigen Raum x Pyrot Pyrtec Beplankung aus Holz erforderlich (45 )

52 Biomasse mittel/groß 05/2010 Vorlage 52 Tüzelőanyag tárolás és kihordás Rugókaros bolygató és kihordómű

53 Kitározó rendszer a PYROMAT DYN számára Ürítés rugókaros kitározóval (ADF)

54 Kitározó rendszer a PYROMAT DYN számára Ürítés rugókaros kitározóval (ADF) Fontos: megfelelő forgács, erdei apríték G30/G50 és pellet számára (1010 adatlap szerint) A ferde beépítés csökkenti a kitározó teljesítményét és az ürítési fokot (kb. 2,3% 1 fok emelkedés) Az ADF nem alkalmas darabos anyag és fabrikett szállítására.

55 Kitározó rendszer PYROMAT DYN, PYROT és PYROTEC számára Ürítés vízszintes kitározóval (AH)

56 Pyrot rotációs tüzelés PYROT kw 6 teljesítmény lépcső Tüzelőanyagok:

57 Pyrot rotációs tüzelés PYROT kw 6 teljesítmény lépcső

58 PYRTEC kw

59 A rostélytüzelés PYRTEC kw Felépítése

60 Biomasse mittel/groß 05/2010 Vorlage 60 Hidraulikai kapcsolás Puffer-tároló térfogata A puffer-tároló térfogata kb Liter X kazánteljesítmény kw-ban!

61 Fűtés fával Köszönöm a figyelmet!
