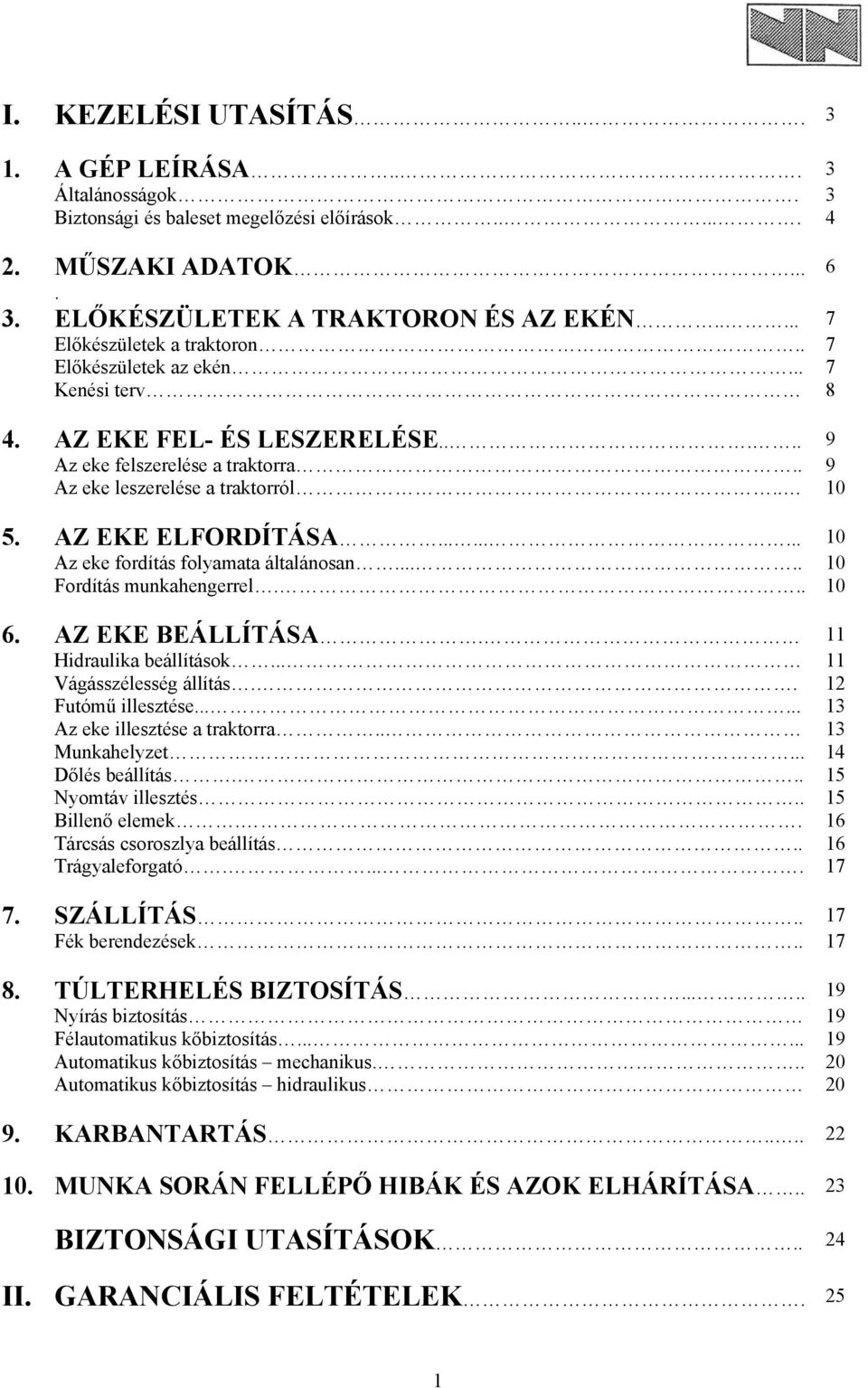

3 I. KEZELÉSI UTASÍTÁS A GÉP LEÍRÁSA... 3 Általánosságok. 3 Biztonsági és baleset megelőzési előírások MŰSZAKI ADATOK ELŐKÉSZÜLETEK A TRAKTORON ÉS AZ EKÉN Előkészületek a traktoron.. 7 Előkészületek az ekén... 7 Kenési terv 8 4. AZ EKE FEL- ÉS LESZERELÉSE Az eke felszerelése a traktorra.. 9 Az eke leszerelése a traktorról AZ EKE ELFORDÍTÁSA Az eke fordítás folyamata általánosan Fordítás munkahengerrel AZ EKE BEÁLLÍTÁSA. 11 Hidraulika beállítások Vágásszélesség állítás.. 12 Futómű illesztése Az eke illesztése a traktorra.. 13 Munkahelyzet Dőlés beállítás Nyomtáv illesztés.. 15 Billenő elemek.. 16 Tárcsás csoroszlya beállítás.. 16 Trágyaleforgató SZÁLLÍTÁS.. 17 Fék berendezések TÚLTERHELÉS BIZTOSÍTÁS Nyírás biztosítás 19 Félautomatikus kőbiztosítás Automatikus kőbiztosítás mechanikus Automatikus kőbiztosítás hidraulikus KARBANTARTÁS MUNKA SORÁN FELLÉPŐ HIBÁK ÉS AZOK ELHÁRÍTÁSA.. 23 BIZTONSÁGI UTASÍTÁSOK.. 24 II. GARANCIÁLIS FELTÉTELEK. 25 1

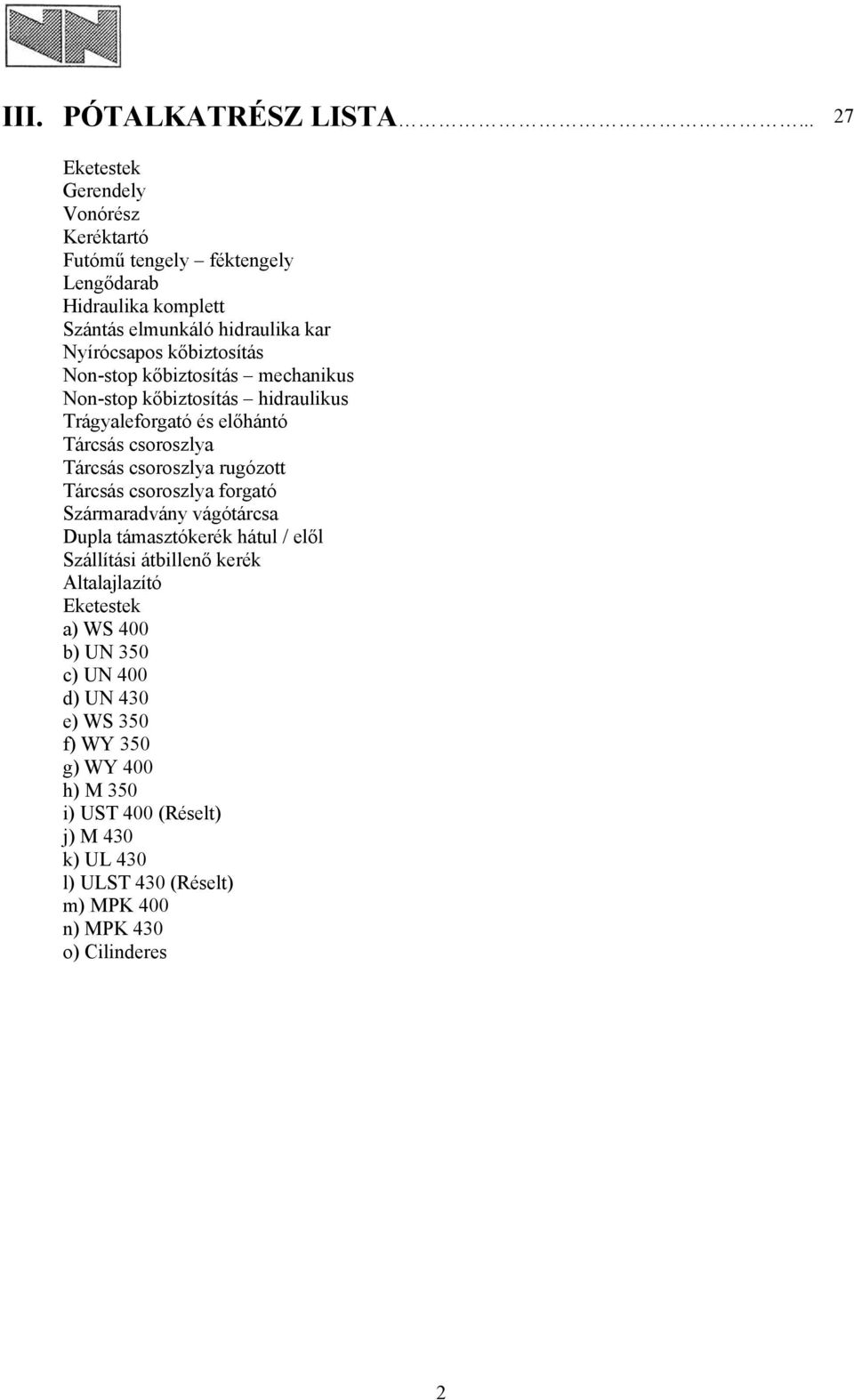

4 III. PÓTALKATRÉSZ LISTA Eketestek Gerendely Vonórész Keréktartó Futómű tengely féktengely Lengődarab Hidraulika komplett Szántás elmunkáló hidraulika kar Nyírócsapos kőbiztosítás Non-stop kőbiztosítás mechanikus Non-stop kőbiztosítás hidraulikus Trágyaleforgató és előhántó Tárcsás csoroszlya Tárcsás csoroszlya rugózott Tárcsás csoroszlya forgató Szármaradvány vágótárcsa Dupla támasztókerék hátul / elől Szállítási átbillenő kerék Altalajlazító Eketestek a) WS 400 b) UN 350 c) UN 400 d) UN 430 e) WS 350 f) WY 350 g) WY 400 h) M 350 i) UST 400 (Réselt) j) M 430 k) UL 430 l) ULST 430 (Réselt) m) MPK 400 n) MPK 430 o) Cilinderes 2

5 I. KEZELÉSI UTASÍTÁS 1. A GÉP LEÍRÁSA ÁLTALÁNOSSÁGOK Az Euromat - Permanit 3S Herkules-sel egy olyan félig függesztett eke lett kifejlesztve, melynél nagy hangsúlyt helyeztek a hibamentes működésre, legnagyobb megbízhatóságra, egyszerű kezelésre, nagy szilárdságra és a nagy gazdaságosságra. A V&N kaszák hosszú éves tapasztalat és fejlesztés termékei. Kérdéseivel a következő címen érhet el bennünket: VOGEL & NOOT Landmaschinenfabrik Gmbh. Grazerstraße 1 A-8661 WARTBERG i.m., AUSTRIA Telefon: / vagy 561 Értékesítés / Pótalkatrész raktár Telex: Telefax: / Minden ajánlatunkban megadjuk a gyártási évet, a gépszámot és a gép típusát. Ezek a számok megtalálhatók a géptáblán. Megkérjük Önt, hogy az eke üzembe helyezése előtt ezt a Kezelési utasítást olvassa át és az abban található útmutatásokra ügyeljen. Olyan károkért, amely a Kezelési utasításban található útmutatások be nem tartása miatt történt, a gyártó kártérítési kötelezettséget nem vállal. 3

6 A Kezelési utasításban az összes olyan bekezdést, amely az Ön biztonságát érinti, ezzel a jellel láttuk el! Az összes biztonsági utasítást illetve a Kezelési utasítást a többi felhasználónak is továbbítsa. Rendeltetésszerű felhasználás: A V&N eke kizárólag mezőgazdasági munkálatok gyakorlati elvégzésére alkalmas (rendeltetésszerű felhasználás). Rendeltetésszerű felhasználásnak minősül a gyártó által előírt üzemi-, és karbantartási munkálatok betartása. A gépen elvégzett egyéni változtatások kizárják a gyártó felelősségét a változtatásból eredő károk kapcsán. Általános biztonsági és baleset megelőzési előírások: 1) Ezen Kezelési utasítás útmutatásai mellett ügyeljen az általánosan hatályos biztonsági és baleset megelőzési előírásokra! 2) A kezelő ruházatának testhez állónak kell lennie. Megfelelő zárt cipőt viseljen. 3) Különösen ügyeljen az éles és hegyes alkatrészekre és szerszámokra SÉRÜLÉSVESZÉLY! 4) Munka megkezdése előtt győződjön meg a traktoron és az ekén található összes berendezés és kezelőelem működéséről! A munka megkezdése után ez már túl késő! 5) Az ekét az előírt alkatrészekkel rögzítse! 6) A hárompont felfüggesztésnél a kategóriának (csapátmérő) a traktoron és az ekén feltétlenül egyezni kell! 7) A gép traktorra történő fel és leszerelésekor legyen óvatos! 8) A hárompont felfüggesztésre történő fel- és leszerelés előtt a kezelő berendezéseket olyan helyzetbe kell hozni, amely megakadályozza az akaratlan emelést és süllyesztést. 9) A hárompont felfüggesztés távműködtetésekor ne lépjen a traktor és a gép közé! 10) A traktor és a munkagép között senki nem tartózkodhat addig, amíg a munkagép elgurulás ellen rögzítő fékkel és/vagy ékkel biztosítva nincs. 11) Minden üzembe helyezés előtt ellenőrizze a gép közlekedési és üzemi biztonságát. 12) Azokat a matricákat, amelyek biztonsági tudnivalókat tartalmaznak, mindig olvashatóan és tisztán kell tartani! Sérülés esetén ezeket ki kell cserélni. 13) A gépet előírásszerűen csatlakoztassa. A menettulajdonságot, a kormányozhatóságot és a fékezhetőséget a munkagép és a ballasztsúly befolyásolja. Ezért a kielégítő kormányozhatóságra és fékezhetőségre ügyeljen. 4

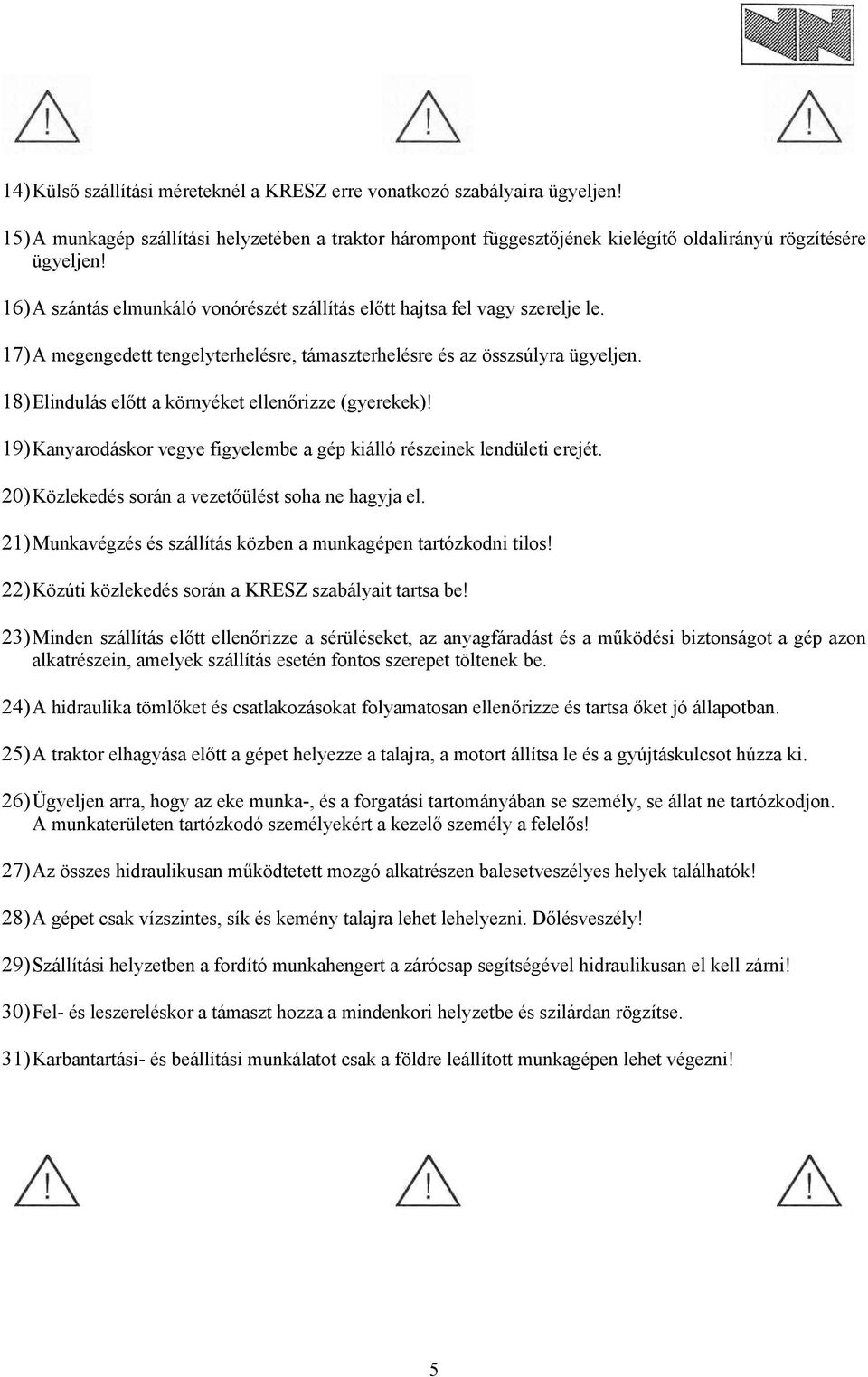

7 14) Külső szállítási méreteknél a KRESZ erre vonatkozó szabályaira ügyeljen! 15) A munkagép szállítási helyzetében a traktor hárompont függesztőjének kielégítő oldalirányú rögzítésére ügyeljen! 16) A szántás elmunkáló vonórészét szállítás előtt hajtsa fel vagy szerelje le. 17) A megengedett tengelyterhelésre, támaszterhelésre és az összsúlyra ügyeljen. 18) Elindulás előtt a környéket ellenőrizze (gyerekek)! 19) Kanyarodáskor vegye figyelembe a gép kiálló részeinek lendületi erejét. 20) Közlekedés során a vezetőülést soha ne hagyja el. 21) Munkavégzés és szállítás közben a munkagépen tartózkodni tilos! 22) Közúti közlekedés során a KRESZ szabályait tartsa be! 23) Minden szállítás előtt ellenőrizze a sérüléseket, az anyagfáradást és a működési biztonságot a gép azon alkatrészein, amelyek szállítás esetén fontos szerepet töltenek be. 24) A hidraulika tömlőket és csatlakozásokat folyamatosan ellenőrizze és tartsa őket jó állapotban. 25) A traktor elhagyása előtt a gépet helyezze a talajra, a motort állítsa le és a gyújtáskulcsot húzza ki. 26) Ügyeljen arra, hogy az eke munka-, és a forgatási tartományában se személy, se állat ne tartózkodjon. A munkaterületen tartózkodó személyekért a kezelő személy a felelős! 27) Az összes hidraulikusan működtetett mozgó alkatrészen balesetveszélyes helyek találhatók! 28) A gépet csak vízszintes, sík és kemény talajra lehet lehelyezni. Dőlésveszély! 29) Szállítási helyzetben a fordító munkahengert a zárócsap segítségével hidraulikusan el kell zárni! 30) Fel- és leszereléskor a támaszt hozza a mindenkori helyzetbe és szilárdan rögzítse. 31) Karbantartási- és beállítási munkálatot csak a földre leállított munkagépen lehet végezni! 5

8 2. MŰSZAKI ADATOK EKEFAJTA: Félig függesztett váltva forgató eke, 6 9 ekefejjel ISMERTETŐ ADATOK: Nyíró-csap NON-stop hidraulikus NON-stop mechanikus SEMI Testtávolság (cm) Vágási szélesség (cm) Keretmagasság (cm) Belső keréktávolság (cm) LE (kw)-igény* /40/44/48 72/76/82/90 72/78/82 72/78/82 76/ / 3220/ 3720/ 3730/ 3240/ Súly ** / 3670/ 4320/ 4350/ 3680/ * A megadott legnagyobb értékek LE-ben (kw) a maximálisan megengedett traktorteljesítménynek felelnek meg. ** Súly kiegészítő felszerelés nélkül. Munkaeszközök: M350, M430, UN350, UN400, UN430, UST400 (réselt), WY350, WY400, WS350, WS400, UL430, ULST430 (réselt), MPK400, MPK430, Cilinderes típusú eketestek. Kiegészítő felszerelések: Tárcsás csoroszlya, trágyaleforgató, előhántó, csúszólemez, szármaradvány vágótárcsa, dupla támasztókerék, átbillenő kerék, lehúzó lemez, altalaj lazító, szántás elmunkáló, hidraulikus fékberendezés, pneumatikus fékberendezés, központi zsírzó berendezés 6

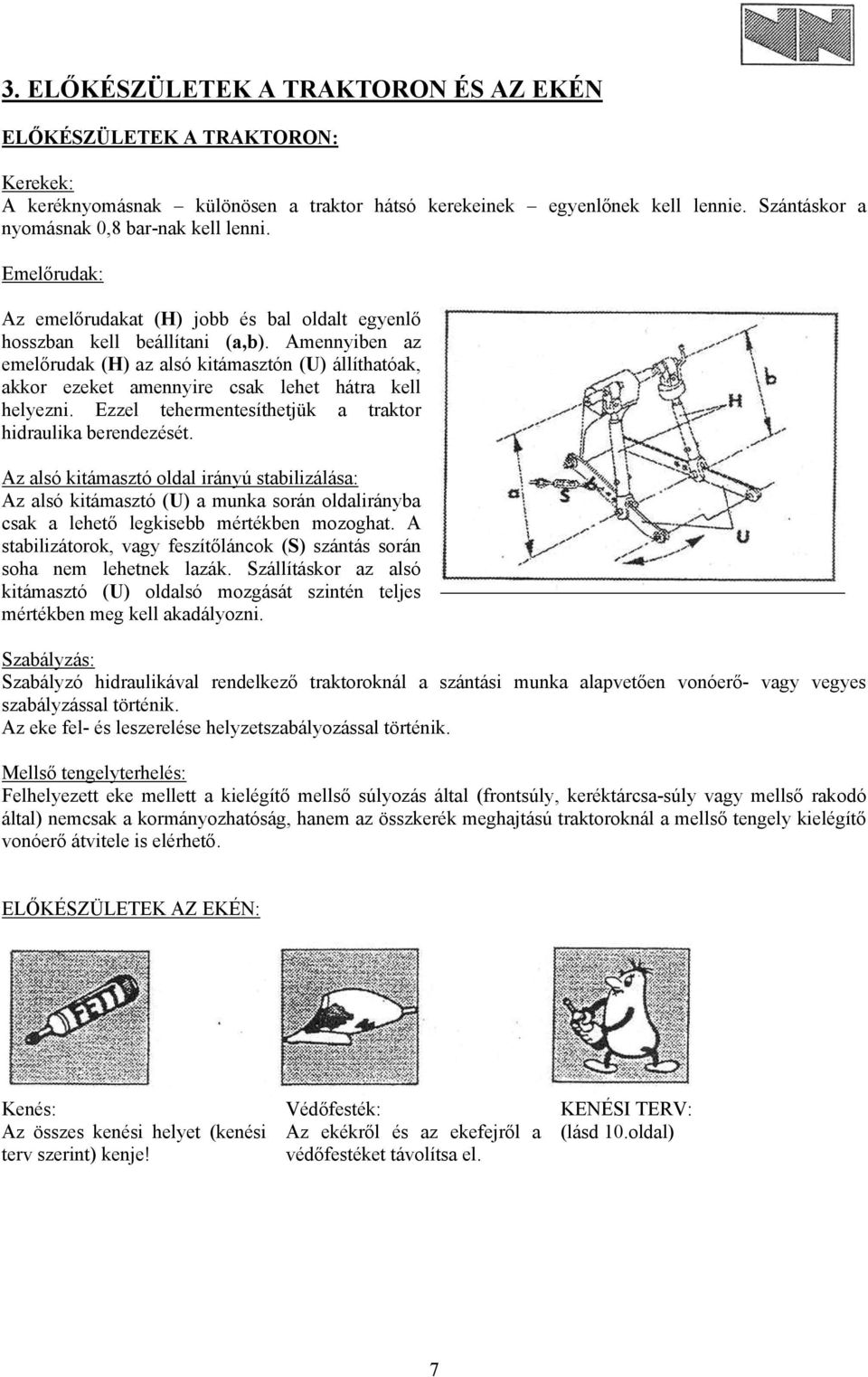

9 3. ELŐKÉSZÜLETEK A TRAKTORON ÉS AZ EKÉN ELŐKÉSZÜLETEK A TRAKTORON: Kerekek: A keréknyomásnak különösen a traktor hátsó kerekeinek egyenlőnek kell lennie. Szántáskor a nyomásnak 0,8 bar-nak kell lenni. Emelőrudak: Az emelőrudakat (H) jobb és bal oldalt egyenlő hosszban kell beállítani (a,b). Amennyiben az emelőrudak (H) az alsó kitámasztón (U) állíthatóak, akkor ezeket amennyire csak lehet hátra kell helyezni. Ezzel tehermentesíthetjük a traktor hidraulika berendezését. Az alsó kitámasztó oldal irányú stabilizálása: Az alsó kitámasztó (U) a munka során oldalirányba csak a lehető legkisebb mértékben mozoghat. A stabilizátorok, vagy feszítőláncok (S) szántás során soha nem lehetnek lazák. Szállításkor az alsó kitámasztó (U) oldalsó mozgását szintén teljes mértékben meg kell akadályozni. Szabályzás: Szabályzó hidraulikával rendelkező traktoroknál a szántási munka alapvetően vonóerő- vagy vegyes szabályzással történik. Az eke fel- és leszerelése helyzetszabályozással történik. Mellső tengelyterhelés: Felhelyezett eke mellett a kielégítő mellső súlyozás által (frontsúly, keréktárcsa-súly vagy mellső rakodó által) nemcsak a kormányozhatóság, hanem az összkerék meghajtású traktoroknál a mellső tengely kielégítő vonóerő átvitele is elérhető. ELŐKÉSZÜLETEK AZ EKÉN: Kenés: Az összes kenési helyet (kenési terv szerint) kenje! Védőfesték: Az ekékről és az ekefejről a védőfestéket távolítsa el. KENÉSI TERV: (lásd 10.oldal) 7

10 KENÉSI TERV Az orsókat és a csúszó felületeket A + B rendszeresen kenje. Az 1 20 kenési helyeket zsírzópréssel rendszeresen 10 üzemóránként kenje. 1. Függőleges keresztcsukló elől 2. Vízszintes keresztcsukló elől 3. Emelőcsap 4. Rúd irányú fordító munkahenger 5. Talajirányú fordító munkahenger 6. Talajirányú nyomtáv illesztő munkahenger 7. Rúdirányú nyomtáv illesztő munkahenger 8. Fordító fej 9. Vízszintes keresztirányú csukló hátul 10. Függőleges keresztirányú csukló hátul 11. Vonórész forgócsapágya 12. Hátsó vonó csapágyháza 13. Billenő csapágy 14. Billenő elemek 15. Kiegyenlítő munkahenger 16. Kiemelő munkahenger fent 17. Kiemelő munkahenger lent 18. Kerékvilla csapágyazás 19. A keret végdarabjának forgópontja 20. Kerékcsapágyazás, fékkar A) Mélység állító orsó B) Dőlés állító orsó 8

11 A a j kenési helyeket zsírzópréssel (zsírzószem) rendszeresen kenje! 4. AZ EKE FEL- ÉS LESZERELÉSE AZ EKE FELSZERELÉSE A TRAKTORRA A munkahelyzetben vagy szállítási helyzetben leállított ekét a következőképpen kell a traktorra felszerelni: A csatlakozó tengely átmérőjének (csapátmérő) 36 mm-nek kell lennie. A traktor hidraulika berendezését helyzetszabályozásra kell állítani. Az alsó kitámasztót az eke szerelőtengelyével össze kell kapcsolni és sasszeggel rögzíteni kell. Az eketestet az alsó kitámasztó rúd segítségével emelje ki. A keresztkardán láncát oldja. Az alsó kitámasztót süllyessze le, amíg a felső kitámasztó a test felső furatával nem illeszkedik. A traktor felső vezető rúdját a testen a csapokkal rögzítse. A felső kitámasztó hosszát úgy kell kiválasztani, hogy a test és a húzórúd vízszintesen egy síkban legyen. Az alsó kitámasztót emelje meg. A támaszt oldja, tolja fel és rögzítse. A hidraulika tömlőt a traktor vezérlő berendezéséhez csatlakoztassa. Az éket távolítsa el. Szántáshoz a hidraulika berendezést vonóerő- vagy vegyes szabályozásra kapcsolja. Ügyeljen a traktor gyártó kezelési utasítására. 9

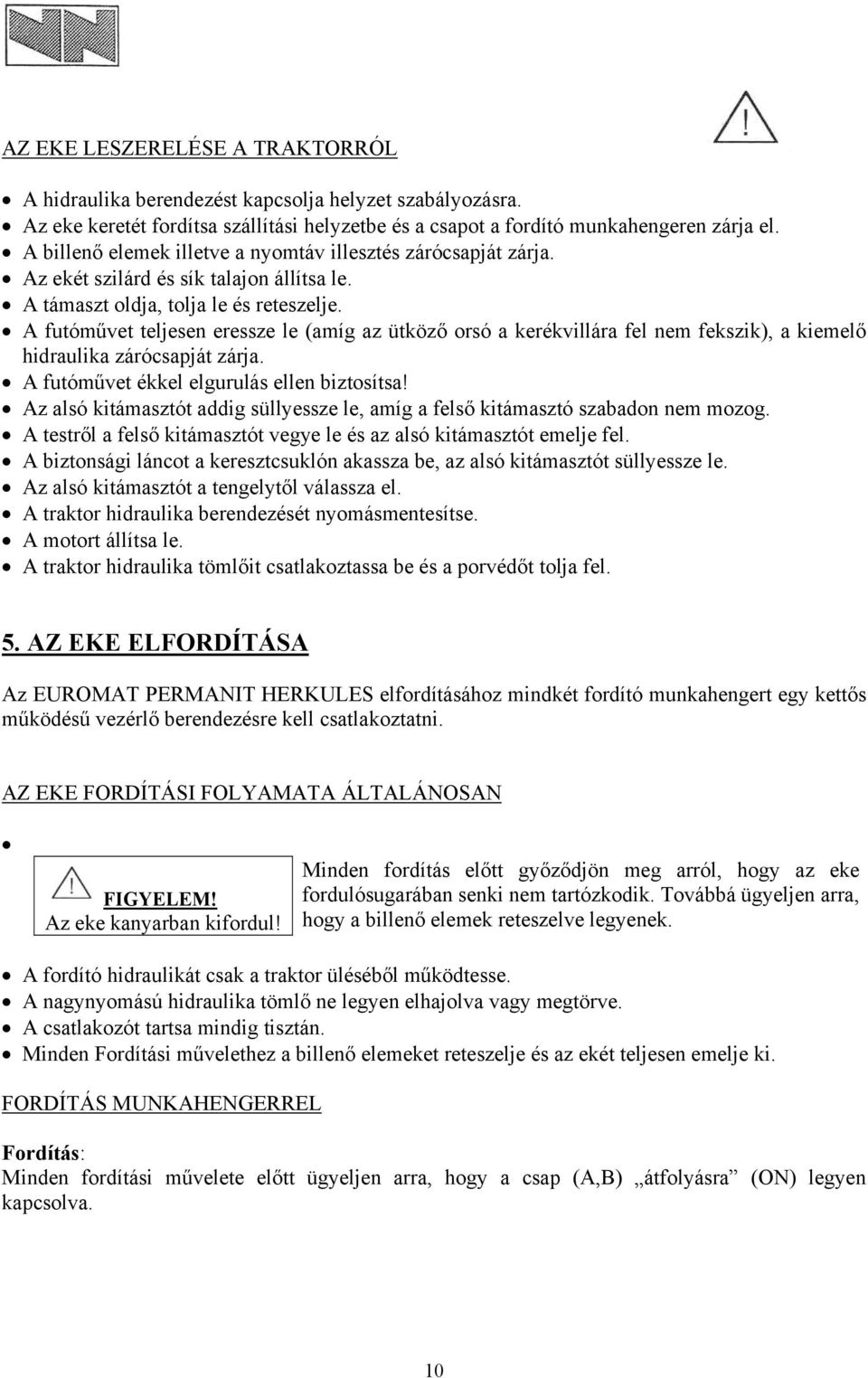

12 AZ EKE LESZERELÉSE A TRAKTORRÓL A hidraulika berendezést kapcsolja helyzet szabályozásra. Az eke keretét fordítsa szállítási helyzetbe és a csapot a fordító munkahengeren zárja el. A billenő elemek illetve a nyomtáv illesztés zárócsapját zárja. Az ekét szilárd és sík talajon állítsa le. A támaszt oldja, tolja le és reteszelje. A futóművet teljesen eressze le (amíg az ütköző orsó a kerékvillára fel nem fekszik), a kiemelő hidraulika zárócsapját zárja. A futóművet ékkel elgurulás ellen biztosítsa! Az alsó kitámasztót addig süllyessze le, amíg a felső kitámasztó szabadon nem mozog. A testről a felső kitámasztót vegye le és az alsó kitámasztót emelje fel. A biztonsági láncot a keresztcsuklón akassza be, az alsó kitámasztót süllyessze le. Az alsó kitámasztót a tengelytől válassza el. A traktor hidraulika berendezését nyomásmentesítse. A motort állítsa le. A traktor hidraulika tömlőit csatlakoztassa be és a porvédőt tolja fel. 5. AZ EKE ELFORDÍTÁSA Az EUROMAT PERMANIT HERKULES elfordításához mindkét fordító munkahengert egy kettős működésű vezérlő berendezésre kell csatlakoztatni. AZ EKE FORDÍTÁSI FOLYAMATA ÁLTALÁNOSAN FIGYELEM! Az eke kanyarban kifordul! Minden fordítás előtt győződjön meg arról, hogy az eke fordulósugarában senki nem tartózkodik. Továbbá ügyeljen arra, hogy a billenő elemek reteszelve legyenek. A fordító hidraulikát csak a traktor üléséből működtesse. A nagynyomású hidraulika tömlő ne legyen elhajolva vagy megtörve. A csatlakozót tartsa mindig tisztán. Minden Fordítási művelethez a billenő elemeket reteszelje és az ekét teljesen emelje ki. FORDÍTÁS MUNKAHENGERREL Fordítás: Minden fordítási művelete előtt ügyeljen arra, hogy a csap (A,B) átfolyásra (ON) legyen kapcsolva. 10

13 N = Semleges: A fordítási művelet befejeződött D 1 = Fordítás: Amíg a kar ebben a helyzetben van, az eke az 1-es irányba fordul D 2 = Fordítás: Amíg a kar ebben a helyzetben van, az eke a 2- es irányba fordul Fordítás 1-es irányba: A kart N állásból D 1 állásba Fordítás megszakítása: A kart D 1 állásból N állásba (ekekeret rögzítve) Fordítás folytatása: A kart N állásból D 1 állásba Fordítási művelet megszüntetése: A kart N állásból D 2 állásba Fordítás 2-es irányba: A kart N állásból D 2 állásba Fordítás megszakítása: A kart D 2 állásból N állásba (ekekeret rögzítve) Fordítás folytatása: A kart N állásból D 2 állásba Fordítási művelet megszüntetése: A kart N állásból D 1 állásba 6. AZ EKE BEÁLLÍTÁSA HIDRAULIKA BEÁLLÍTÁSOK Csatlakozás Karállások Működés A, B Eke fordítás (lásd Eke fordítása fejezet) C, D K1 OFF S1 OFF K2 OFF S2 OFF K1 ON S1 OFF K2 ON S2 OFF K1 OFF S1 ON K2 OFF S2 ON A hidraulika vezeték a hidraulikus nyomtáv beállításhoz vagy a billenő elemekhez zárva. A billenő elem hidraulikus állítása aktív. A nyomtáv illesztés hidraulikus állítása aktív. E H OFF H ON A futómű kiemelés hidraulika vezetéke zárva (szállítás). A futómű kiemelés hidraulika vezetéke nyitva. 11

14 Bal oldali nézet Jobb oldali nézet VÁGÁSSZÉLESSÉG ÁLLÍTÁS Az EUROMAT PERMANIT HERKULES négy vágási szélességgel rendelkezik. Vágási szélességek: 36 cm, 40 cm, 44 cm, 48 cm a A mellső ekegerendely tartó csavart (pozíció 1) lazítsa meg. b A hátsó ekegerendely tartó csavart (pozíció 2) vegye ki. c Az ekegerendely tartót (pozíció 3) úgy fordítsa el, hogy a kívánt ekegerendely tartó furat a keretcsőben feküdjön. d A csavart (pozíció 2) csavarja vissza. e A csavart (pozíció 1 és 2) húzza meg. A vágási szélesség állításakor a billenő elemeket, mint a trágyaleforgató, a tárcsás barázdavágó csoroszlya és a támasztókerék természetesen után kell állítani és egzaktul igazítani az új vágásszélességhez. Semmilyen kiegészítő állítás vagy szerelés nem szükséges. 12

15 FUTÓMŰ ILLESZTÉSE A VÁGÓSZÉLESSÉG BEÁLLÍTÁSHOZ 1. A csavart S lazítsa. 2. A rögzítő csavart F1 vegye ki. 3. A futóművet 1 fordítsa el úgy, hogy a kívánt furatok (lásd rajz) egymásra feküdjenek. 4. A rögzítő csavart F1 újra helyezze vissza. 5. A rögzítő csavart F2 vegye ki. 6. A keret végdarabját 2 fordítsa el úgy, hogy a kívánt furatok egymásra feküdjenek. 7. A rögzítő csavart F2 újra helyezze vissza. 8. A csavart S, F1, F2 húzza meg. AZ EKE ILLESZTÉSE A TRAKTORRA A traktor hátsó kerekeinek belső szélességének A és a beállított vágásszélességnek S megfelelően az eke illesztése először a szán vezetésen X történik. Továbbá a futómű kerekeinek belső szélességét a föld mélységéhez is be kell állítani (a belső szélességet a következő oldalon található táblázatból válassza ki). 13

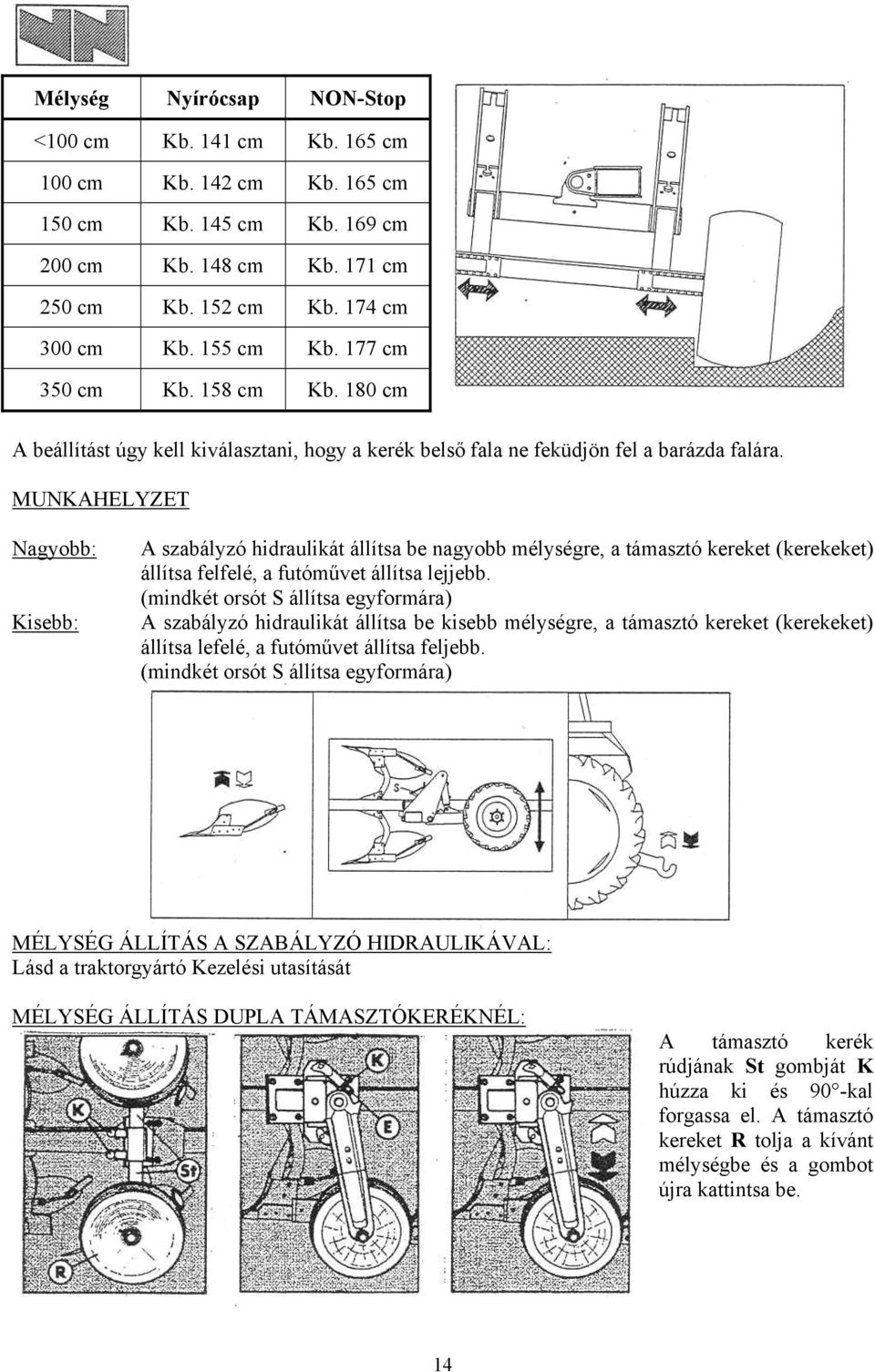

16 Mélység Nyírócsap NON-Stop <100 cm Kb. 141 cm Kb. 165 cm 100 cm Kb. 142 cm Kb. 165 cm 150 cm Kb. 145 cm Kb. 169 cm 200 cm Kb. 148 cm Kb. 171 cm 250 cm Kb. 152 cm Kb. 174 cm 300 cm Kb. 155 cm Kb. 177 cm 350 cm Kb. 158 cm Kb. 180 cm A beállítást úgy kell kiválasztani, hogy a kerék belső fala ne feküdjön fel a barázda falára. MUNKAHELYZET Nagyobb: Kisebb: A szabályzó hidraulikát állítsa be nagyobb mélységre, a támasztó kereket (kerekeket) állítsa felfelé, a futóművet állítsa lejjebb. (mindkét orsót S állítsa egyformára) A szabályzó hidraulikát állítsa be kisebb mélységre, a támasztó kereket (kerekeket) állítsa lefelé, a futóművet állítsa feljebb. (mindkét orsót S állítsa egyformára) MÉLYSÉG ÁLLÍTÁS A SZABÁLYZÓ HIDRAULIKÁVAL: Lásd a traktorgyártó Kezelési utasítását MÉLYSÉG ÁLLÍTÁS DUPLA TÁMASZTÓKERÉKNÉL: A támasztó kerék rúdjának St gombját K húzza ki és 90 -kal forgassa el. A támasztó kereket R tolja a kívánt mélységbe és a gombot újra kattintsa be. 14

17 MÉLYSÉG BEÁLLÍTÁS LENGŐ TÁMASZTÓKERÉKNÉL A mélység állítás a beállító csavar E segítségével történik mindkét oldalt külön-külön. Nagyobb munkamélység: a beállító csavart E csavarja be. Kisebb munkamélység: a beállító csavart E csavarja ki. A beállító csavart E hozza vízszintes helyzetbe és az ellenanyával K feltétlenül rögzítse. DŐLÉS BEÁLLÍTÁS A dőlést az állító orsó (Pozíció 1) segítségével bal és jobb oldalt külön-külön úgy kell beállítani, hogy a szerkezet illetve az ekegerendely (Pozíció 2) a talajhoz képest derékszögben álljon. Annak érdekében, hogy az állító orsó elfordítható legyen a fordító munkahengert rövid ideig nyomás alá kell helyezni. NYOMTÁV SZÉLESSÉG BEÁLLÍTÁSA A talaj lágyságának és a dőlés beállításnak megfelelően a szán vezetésen X az állító munkahenger segítségével az 1. test S1 vágási szélességét úgy kell korrigálni, hogy ez hátsó test S mindenkori vágási szélességének megfeleljen. Minden beállítási korrekció hatással van a többi beállítási méretre és ezért szükséges lehet ezek korrekciójára. 15

18 BILLENŐ ELEMEK (kiegyenlítő csukló a talajegyenetlenségekhez) A talaj egyenetlenségeinek kiegyenlítése érdekében az EUROMAT HERKULES a futóműnél egy hajlító csuklóval rendelkezik. a) Hidraulikus billenő elem: A keret végdarab a főkerettel két párhuzamosan kapcsolt hidraulika munkahengerrel van összekötve. Az optimális talajkép elérése érdekében a lengődarabnak a lehető legnagyobb mozgás szabadsággal kell rendelkeznie. Ehhez a zárócsapot a testen a következőképpen kell átállítani: K1 ON K2 ON A billenő elem hidraulika átállítása aktiválva. Vezérlő berendezés úszó szabályzásnál A hidraulika csatlakozások vezérlő berendezését C,D munka során az úszó szabályzás állásra kell kapcsolni. Kanyarodás előtt a vezérlő berendezést C,D semleges (Neutral) helyzetbe kell kapcsolni. Amennyiben a keret végdarab nem húz be, akkor az a vezérlő berendezés C,D által a talajhoz nyomható. FIGYELEM! Ezután a vezérlő berendezést rögtön úszó helyzetbe kell kapcsolni! Az eke sérülhet, ha túl sokáig van benyomva a talajba. Vezérlő berendezés úszó helyzet nélkül. Szállítási helyzetben a keret végdarabot úgy kell beállítani, hogy a főkeret eketestje és a keret végdarab egy vonalban legyen. Munka során ez a beállítás már nem állítható! b) Mechanikus billenő elem: A billenő elemet a rugó a helyes pozícióban tartja. A TÁRCSÁS CSOROSZLYA BEÁLLÍTÁSA A tárcsás csoroszlya mélységét a csavar S oldása és az A lengőkarnak a kiválasztott munkamélységnek megfelelő állítása után úgy kell beállítani, hogy az agy ne érjen a talajhoz. A lengőkar A átállításakor ügyeljen arra, hogy a fogazás bekattanjon és, hogy a csavar S rendesen meg legyen húzva. A tárcsák eketesttől való oldalsó távolságának kb. 1-3 cm-nek kell lennie és legalább a trágyaleforgató eke fölé kell érnie. Ez a távolság az ekeszár C elfordításával érhető el. Az elfordítás a szorító kengyel D oldásával lehetséges. A szorító kengyel lazításához és újra meghúzásához azt a két csavart kell használni, amelyek az ekeszárról C vannak eltávolítva (jobb szorítási hatás). Az eke oldalsó kilengését a B ütközővel lehet beállítani. Nagyobb szármaradvány esetén a tárcsás csoroszlyát a tartón H megfelelően előre kell helyezni. 16

19 TRÁGYALEFORGATÓ A trágyaleforgatót úgy kell beállítani, hogy a munkamélység a szántás mélységének kb. 1/3-a legyen. Nagyobb szármaradványnál lehet mélyebbre is állítani. Amennyiben a trágyaleforgató túl nagy szármaradványnál hibát okoz, úgy az két csavar oldásával könnyedén eltávolítható. Köves talajon a használata (mivel nem kővédett) nem javasolt. 7. SZÁLLÍTÁS Szállításkor a traktor alsó kitámasztójának oldal irányú mozgását meg kell szüntetni. MINDEN SZÁLLÍTÁSKOR ÜGYELJEN A KRESZ ELŐÍRÁSAIRA! A 25 km/h-s SEBESSÉGET TÚLLÉPNI TILOS!! FÉKBERENDEZÉSEK Az eke futóművét teljesen ki kell emelni! Ezután kb. 5 cm-rel le kell ereszteni a hidraulikus rugózás aktiválása céljából. A szállítási helyzet elérése után (a forgótest vízszintesen áll) a csapot (A+B) a fordító munkahengeren és a csapot H a központi csapágyon lezárva (OFF) helyzetbe kell kapcsolni (lásd rajz). A V&N különböző fékberendezéseket kínál. Olyan fékberendezést kell kiválasztani, amely megfelel az ország törvényeinek. Minden szállítás előtt az eke fékberendezésén ellenőrizze a látható hibákat a hidraulika, pneumatika vezetékek, stb. állapotát. Továbbá közúti közlekedés előtt győződjön meg a fékberendezés működéséről (fékpróba szemrevételezéses ellenőrzés). 17

20 Fékcsatlakozás (sárga) Tartalék csatlakozás (piros) Légfék: Csatlakozás: A levegő vezetéket a sárga fedéllel a kuplungfejen (fékcsatlakozás) a traktor oldalán is a sárga fedeles kuplunggal össze kell kapcsolni. A pneumatika vezetéket a piros fedéllel a kuplungfejen (tartalékcsatlakozás) a traktor oldalán is a piros fedeles kuplunggal össze kell kapcsolni. A lecsatlakoztatott berendezés fékjének oldásához a nyomógombot D a vontatmány fék szelepen működtetni kell. Működés: A traktoron a lábfék működtetésével automatikusan befékeződik az eke is. A traktoron a rögzítő fék működtetésével az eke is automatikusan fékeződik. Amennyiben a traktorról a pneumatika vezeték leválasztódik, az eke automatikusan befékeződik. Hidraulikus fék: Aktiválás: Az eke futóművét teljesen emelje ki. Az eke futóművét kb. 5 cm-rel eressze le, ami által az eke hidraulikus rugózása aktiválódik. A fék karját a rajz szerint fordítsa el (OFF). Funkció: A kiemelés/fék vezérlő berendezés működtetésekor az eke befékeződik. A vezérlő berendezés ellenkező irányba történő működtetésekor a fék kiold. FIGYELEM! Amennyiben a vezérlő berendezés a fék működtetése után csak semleges állásra kapcsol, akkora az eke befékezve marad!! 18

21 8. TÚLTERHELÉS BIZTOSÍTÁS NYÍRÓCSAVAR BIZTOSÍTÁS A túlterhelés okozta sérülések megakadályozása érdekében a V&N ekék nyíró csavarokkal vannak ellátva (Pozíció 1). Egy nyírócsavar elszakadása után kiemelt ekénél a kifordult eketest a forgó csavarok (Pozíció 2) oldása és a szétszakadt csavar eltávolítása után újra visszafordítható munkahelyzetbe. Miután egy új nyírócsavar be lett helyezve, ezt és a forgáspont csavarokat újra meg kell húzni. Csak megfelelő méretű és minőségű EREDETI NYÍRÓCSAVART használjon! Csak ezek a csavarok nyújtanak hatásos védelmet. Semmi esetre se használjon magasabb vagy alacsonyabb szilárdságú, vagy túl rövid szárú csavart. FÉLAUTOMATIKUS KŐBIZTOSÍTÁS (Semi-Automatik) A félautomatikus kőbiztosítást akkor használják, ha olyan sok kő van a földön, hogy a nyíró biztosításra túl gyakran lenne szükség. A félautomatikus kőbiztosítás a következőképpen működik: Amennyiben az eketest akadállyal (kő) találkozik, úgy a görgős csap (Pozíció 1), a csapágygörgő (Pozíció 2) és a kilincs (Pozíció 3) mozog és ezzel a nyomórugót (Pozíció 4) összenyomja. Az eketest az ekegerendellyel (Pozíció 5) hátra felfelé fordul el. Az eketest újbóli befordítása érdekében a traktort meg kell állítani. Egy rövid visszatolatás a traktorral vagy az eke kiemelése elegendő ahhoz, hogy az eketest az ekegerendellyel automatikusan újra visszakattanjon. A problémamentes működés biztosítása érdekében a görgős csapot (Pozíció 1) mindig kenni kell. Ezenkívül az összes alkatrészt, mint a görgős csapot (Pozíció 1), csapágy görgőt (Pozíció 2) és a kilincset (Pozíció 3) ellenőrizze és kopás esetén cserélje ki. 19

22 TELJESEN AUTOMATIKUS KŐBIZTOSÍTÁS mechanikus (= NON-Stop-Kőbiztosítás mech.) A teljesen automatikus kőbiztosítás a következőképpen működik: Amennyiben az eketest akadályba (kő) ütközik, akkor az ekegerendely elem a gömbcsuklón felfelé fordul. Ekkor a húzórudat és a könyököt a rugó összenyomja. Az akadály megszűnése után az ekegerendely elem újra a korábbi helyzetébe megy vissza. A teljes művelet lejátszódik anélkül, hogy a traktorral meg kellene állnia (NON-Stop). Munka során az ekegerendely közelében és az eke rugóoldalán (szántási oldalon) tartózkodni szigorúan TILOS! Az ekegerendely elem illetve a laprugó kiszereléséhez az anyát (A) a vonórúdon oldani kell, illetve beépítéskor úgy kell meghúzni, hogy a méret a 710 mm-t (előfeszített rugó befeszítési hossza) elérje (csapközép). A méret 710 mm-nél nem lehet kevesebb! TELJESEN AUTOMATIKUS KŐBIZTOSÍTÁS hidraulikus (= NON-Stop-Kőbiztosítás Hydr.) A teljesen automatikus hidraulikus kőbiztosítás gyakorlatilag ugyanúgy működik, mint a mechanikus kőbiztosítás, azzal a különbséggel, hogy a laprugó helyett egy zárt hidrotartállyal rendelkező hidraulikus munkahenger működik. M ű ködés: Amennyiben az eketest akadályra fut (kő), akkor az ellenállás olyan nagy, hogy a non-stop elem kiold. A hidraulika munkahenger hidraulika olaja a non-stop elemre rögzítve a dugattyú tartályhoz nyomódik. Amint az eketest az akadályt áthidalta, a hidrotartály az olajat a hidraulika munkahengerbe visszanyomja és a nonstop elemet visszaviszi kimeneti helyzetbe. A kioldó nyomást (=üzemi nyomás) szükség esetén egy nyomásszabályzó tömlővel a traktor hidraulikáról állítani lehet. Az üzemi nyomás a nyomás manométerről leolvasható. A nyomásszabályzó tömlő levételekor az elzáró kart az ekén le kell zárni, a tömlőt a traktor hidraulika segítségével tehermentesíteni kell (nyomásmentesíteni) és csak utána lehet levenni. Amennyiben a tömlő a traktorra csatlakoztatva marad, akkor ügyelni kell arra, hogy a tömlő ne csípődjön be és ne gabalyodjon össze. 20

23 A túlterhelés okozta sérülések megakadályozásának érdekében az összes Non-Stop elem egy nyírócsavarral van ellátva. A be- illetve kiszerelés a nyíróbiztosítás -ban leírtak szerint a forgáspont csavarokkal történik. A hidraulika munkahengerek befeszítési hossza 265 mm és beállítása az A anyával a vonórúdon történik. A beállítás befejezése után az anyát kontrázni kell, hogy az elem ne lazuljon ki. A HIDRO AKKUMULÁTOR NYOMÁSÉRTÉKEI Előfeszítési nyomás 90 bar Min.üzemi nyomás 90 bar Max.üzemi nyomás 140 bar A gáznyomás kivétel nélkül csak szakképzett személy által állítható! Az olajnyomás a traktor hidraulika és a nyomásszabályzó tömlő segítségével történik! Munka során az ekegerendely elem illetve a hidraulika tartály közelében tartózkodni szigorúan TILOS! (A rendszer magas nyomás alatt áll.) BIZTONSÁGI UTASÍTÁS A hidraulikus kőbiztosításon (munkahenger, tartály, tömlő vezetékek, csövezés, stb) végzett munkálatok előtt a rendszernyomást a nyomásszabályzó tömlő segítségével teljesen le kell engedni (a rendszer magas nyomás alatt áll) => BALESETVESZÉLY! A rendszernyomás leengedése előtt az ekét csatlakoztatni kell vagy megfelelően kell kitámasztani => Borulásveszély! 21

24 9. KARBANTARTÁS Annak érdekében, hogy ekéje évekig értékes segítsége legyen, az ekét megfelelően ápolni és karbantartani kell. I. Minden csavart és anyát az első munka elvégzése után utána kell húzni, majd később 20 üzemóránként ellenőrizni, adott esetben újra utánhúzni kell. I. II. III. IV. V. II. Az összes kenési helyet (kenési terv szerint) rendszeresen kenni kell. III. A kopott ekéket és lemezeket időben cserélje ki, annak érdekében, hogy a test illetve a teherviselő részek hibásan ne legyenek húzva. Ez a szerszámokra is érvényes, amennyiben ilyenek vannak. IV. A magas nyomású hidraulika tömlőket folyamatosan ellenőrizze, a csatlakozót pedig tartsák tisztán. A porvédő dugókat helyezze fel. A porózusos és hibás nagynyomású tömlőket azonnal cserélje ki. V. Munka után az ekét alaposan tisztítsa meg. A fényes felületeket savmentes zsírral korrózió ellen védje. 22

25 10. MUNKA KÖZBEN FELMERÜLŐ HIBÁK ÉS AZOK ELHÁRÍTÁSA Az eke nem húz be: Az eke nem éri el a kívánt munkamélységet: A mező végén keresztbarázdák húzása. A szántóvasat cserélje ki vagy használjon bontókést. A tárcsás barázdavágót és a trágyaleforgatót állítsa magasabbra. A dőlést csökkentse. A támasztó kerekeket állítsa magasabbra. A hidraulikát süllyessze le. A szántóvasat cserélje ki vagy használjon bontókést. Az eketest egyenetlen mélységgel szánt: Az eke egyenetlenül dolgozik: Az eke nem fordul: Vonó pont hibás: Az alsó kitámasztót hozza egyenlő hosszba. A dőlést korrigálja. A támasztó kereket mindkét oldalt állítsa egyenlő mélységre. A futómű nem egyformán van beállítva. Egy ekegerendely nyírócsapja elszakadt (kicserélni). A berendezés csatlakozóját cserélje ki, amennyiben az a traktor csatlakozó darabjával nem illeszkedik. (Gyárilag: NW10 M18x15 DIN Konus) Lásd 5. pont, az eke fordítása A futómű kerekének belső oldala hozzáér a barázda falához. Az alsó kitámasztó nincs rögzítve. 23

26 BIZTONSÁGI UTASÍTÁSOK A KÖVETKEZŐ UTASÍTÁSOKAT FELTÉTLENÜL BE KELL TARTANI: 1. Az eke traktorról történő lekapcsolásakor ügyeljen a támasz megfelelő rögzítésére! 2. Szállítás: Közúton történő szállításkor a KRESZ szabályait feltétlenül tartsa be! (Például: határoló lámpák, fényvisszaverők, ékek, stb. felhelyezése; fékrendszerek) 3. Szállítás előtt a teljesen kiemelt ekét kb. 5 cm-rel le kell ereszteni és a kart reteszelt állásba kell állítani. Ezzel aktiválódik a futómű hidraulikus lengéscsillapítása és megnövekedik az eke élettartama. 4. Győződjön meg arról, hogy a billenő elemek, a nyomillesztés és a forduló hidraulika zárócsapja szállítás előtt zárva van! 5. Az eketípusokhoz általánosan II/36 illetve III/36-os (=csapátmérő 36 mm) felszerelő tengely van előírva. 28 mm-es csapátmérő tilos => BALESETVESZÉLY! 24
