1 CEL-SN3JA2F0 HD kamera Használati útmutató

2 Bevezetés Fontos tudnivalók a használatról FIGYELEM! FIGYELEM! AZ ÁRAMÜTÉS KOCKÁZATÁNAK CSÖKKENTÉSE ÉRDEKÉBEN SOHA NE VEGYE LE A BURKOLATOT (VAGY A HÁTLAPOT). A KÉSZÜLÉK NEM TARTALMAZ HÁZILAG JAVÍTHATÓ ALKATRÉSZEKET. A JAVÍTÁST MINDIG MEGFELELŐ KÉPZETTSÉGŰ SZAKEMBERREL VÉGEZTESSE EL. A TŰZ ÉS ÁRAMÜTÉS VESZÉLYÉNEK ELKERÜLÉSE ÉRDEKÉBEN SOHA NE TEGYE KI A KÉSZÜLÉKET ESŐNEK VAGY NEDVESSÉGNEK. VIGYÁZAT: AZ ÁRAMÜTÉS VESZÉLYE MIATT, ÉS AZ INTERFERENCIA ELKERÜLÉSE ÉRDEKÉBEN KIZÁRÓLAG AZ AJÁNLOTT TARTOZÉKOKAT HASZNÁLJA. VIGYÁZAT: MINDIG HÚZZA KI A HÁLÓZATI KÁBELT A KONNEKTORBÓL, HA NEM HASZNÁLJA A KÉSZÜLÉKET! Az áramütés veszélyének elkerülése érdekében soha ne tegye ki a csepegő vagy fröccsenő víznek. A hálózati kábel szolgál a készülék leválasztására a hálózatról. A hálózati kábelnek mindig elérhető és kihúzható módon kell elhelyezkednie, ha pl. baleset történik. A hálózati adaptert ne takarja le ruhával, és ne helyezze szűk, bezárt helyre. Túlzott hő termelődhet, a műanyag burkolat deformálódhat, és ez áramütéshez vagy tűzhöz vezethet. A CA-570 azonosító tábla a készülék alján található. A CA-570 kompakt hálózati adaptertől eltérő típusú eszköz használata a kamera meghibásodását okozhatja. 2

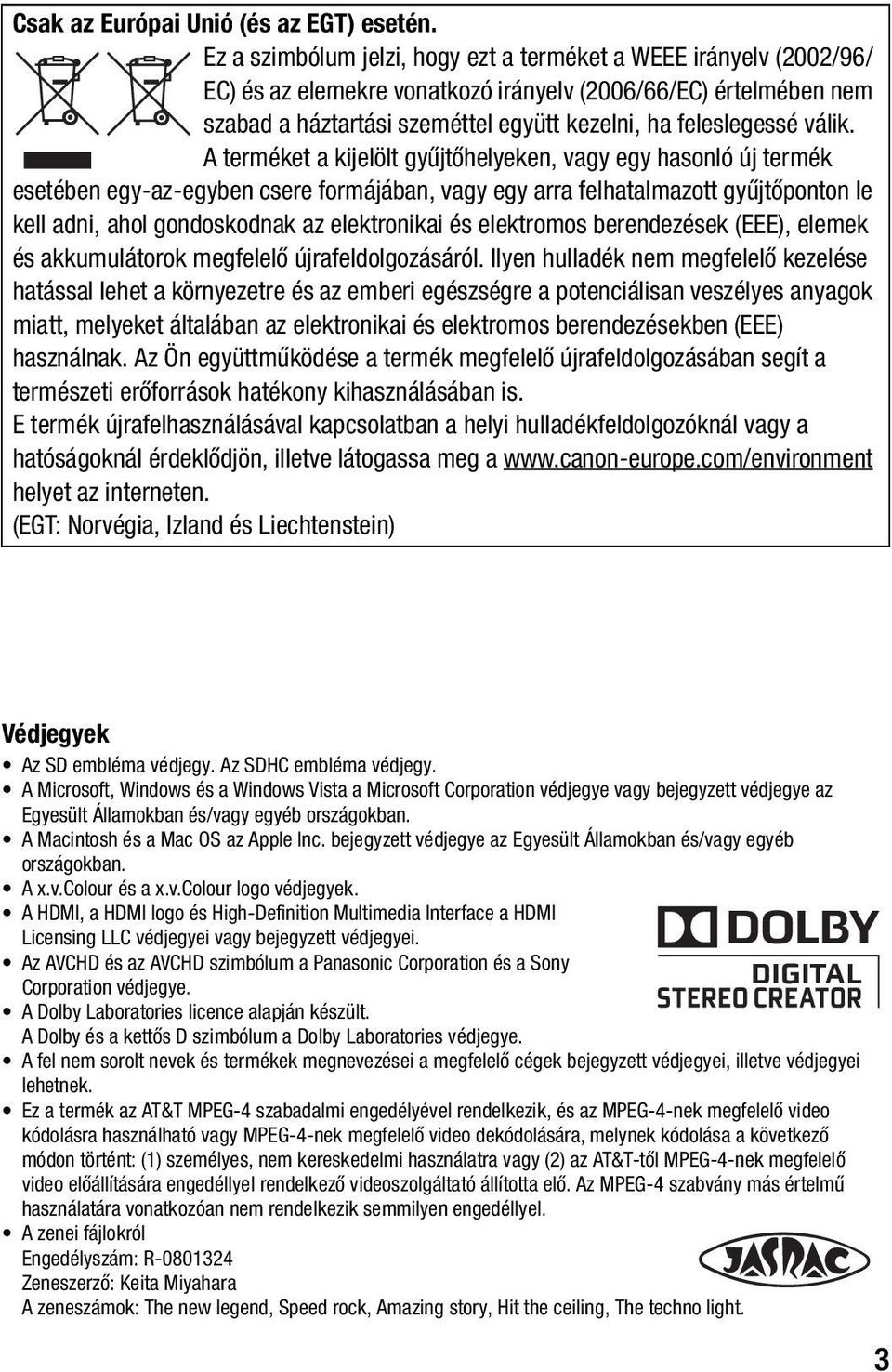

3 Csak az Európai Unió (és az EGT) esetén. Ez a szimbólum jelzi, hogy ezt a terméket a WEEE irányelv (2002/96/ EC) és az elemekre vonatkozó irányelv (2006/66/EC) értelmében nem szabad a háztartási szeméttel együtt kezelni, ha feleslegessé válik. A terméket a kijelölt gyűjtőhelyeken, vagy egy hasonló új termék esetében egy-az-egyben csere formájában, vagy egy arra felhatalmazott gyűjtőponton le kell adni, ahol gondoskodnak az elektronikai és elektromos berendezések (EEE), elemek és akkumulátorok megfelelő újrafeldolgozásáról. Ilyen hulladék nem megfelelő kezelése hatással lehet a környezetre és az emberi egészségre a potenciálisan veszélyes anyagok miatt, melyeket általában az elektronikai és elektromos berendezésekben (EEE) használnak. Az Ön együttműködése a termék megfelelő újrafeldolgozásában segít a természeti erőforrások hatékony kihasználásában is. E termék újrafelhasználásával kapcsolatban a helyi hulladékfeldolgozóknál vagy a hatóságoknál érdeklődjön, illetve látogassa meg a helyet az interneten. (EGT: Norvégia, Izland és Liechtenstein) Védjegyek Az SD embléma védjegy. Az SDHC embléma védjegy. A Microsoft, Windows és a Windows Vista a Microsoft Corporation védjegye vagy bejegyzett védjegye az Egyesült Államokban és/vagy egyéb országokban. A Macintosh és a Mac OS az Apple Inc. bejegyzett védjegye az Egyesült Államokban és/vagy egyéb országokban. A x.v.colour és a x.v.colour logo védjegyek. A HDMI, a HDMI logo és High-Definition Multimedia Interface a HDMI Licensing LLC védjegyei vagy bejegyzett védjegyei. Az AVCHD és az AVCHD szimbólum a Panasonic Corporation és a Sony Corporation védjegye. A Dolby Laboratories licence alapján készült. A Dolby és a kettős D szimbólum a Dolby Laboratories védjegye. A fel nem sorolt nevek és termékek megnevezései a megfelelő cégek bejegyzett védjegyei, illetve védjegyei lehetnek. Ez a termék az AT&T MPEG-4 szabadalmi engedélyével rendelkezik, és az MPEG-4-nek megfelelő video kódolásra használható vagy MPEG-4-nek megfelelő video dekódolására, melynek kódolása a következő módon történt: (1) személyes, nem kereskedelmi használatra vagy (2) az AT&T-től MPEG-4-nek megfelelő video előállítására engedéllyel rendelkező videoszolgáltató állította elő. Az MPEG-4 szabvány más értelmű használatára vonatkozóan nem rendelkezik semmilyen engedéllyel. A zenei fájlokról Engedélyszám: R Zeneszerző: Keita Miyahara A zeneszámok: The new legend, Speed rock, Amazing story, Hit the ceiling, The techno light. 3

4 Nagy felbontású videó rögzítése a kamerával A nagy felbontású formátumban, családi, baráti környezetben készített videofilmek a lehető leghűbben adják vissza a fontos események, jelenetek, helyszínek hangulatát. Mi az a High-Definition, azaz nagy felbontású videó? A kép 1080 sorból áll Rögzíteni képes a legfinomabb részleteket is, mint például a meglibbenő hajtincsen megcsillanó fényt. Ez a kamera teljes értékű nagy felbontású képfelvevő elemmel működik (Full HD CMOS), a vele készített videó képpontjainak száma 1920 x A felvételek minősége páratlanul jó, finom részletekkel és élethű színekkel. Milyen a nagy felbontású felvétel a normál TV adáshoz képest? 5 Körülbelül ötször több képpont. 1,9 Majdnem 90%-kal több letapogatási sor. A Full HD 1080 kifejezés olyan Canon kamerák esetében használatos, amelyek képesek a függőlegesen 1080 képpontból (letapogatási sorból) álló nagy felbontású videók rögzítésére. 1 A videó rögzítése csak MXP és FXP módban történik ilyen felbontással. Más rögzítési módokban a rögzített kép 1440 x 1080 képpontos. 4

5 A flash memória előnye A videókat és fényképeket a beépített memóriára (csak ) vagy a kereskedelemben kapható SD/SDHC memóriakártyára 2 AVCHD szabványban 3 rögzíti a kamera. A memóriára való rögzítés azt jelenti, hogy nincs mozgó alkatrész a kamerában. Önnek ez azt jelenti, hogy a kamera kisebb, könnyebb, gyorsabb. A gyors indítási funkció ( 44) lehetővé teszi, hogy az LCD panel kinyitása után 1 másodpercen belül elkezdje a felvételt. Új funkciók? Előfelvétel Amikor az előfelvétel ( 64), be van kapcsolva, a kamera állandóan felvételt készít egy ideiglenes három másodperces memóriába. Amikor megnyomja a START/STOP gombot, a jelenet tartalmazni fogja a felvétel megkezdése előtti három másodpercet is. Ez akkor hasznos, ha nehéz előre kiszámítani a felveendő esemény kezdetét. Arcérzékelés Az arc érzékelése ( 68) lehetővé teszi, hogy a kamera az élességet és az expozíciót az arcok helyének figyelembe vételével végezze a legszebb felvételek elkészítése érdekében. Videó pillanatfelvétel Fedezze fel a videózás új élményét! ( 62). Rövid videókat készíthet (kb. 4 másodperc) és zenés bemutatót állíthat össze belőlük. Cinema mód A felvételnek mozifilm megjelenés kölcsönözhető a [ Cine mód] felvételi programmal ( 61) és a 25 kép/másodperces képfrekvenciával. 2 Az ebben a kamerában használható memóriakártyákról a A memóriakártya használata ( 37) című részben olvashat. 3 Az AVCHD a nagy felbontású videó rögzítésének új szabványa. Az AVCHD szabvány szerint a videojel MPEG-4 AVC/H.264 tömörítéssel lesz rögzítve, a hang pedig a Dolby Digital szabvány szerint. 5

6 Lejátszhatom nagy felbontású filmjeimet másik eszközön? Nem is kell mondani, hogy kameráját HDTV-hez kapcsolva családjával és barátaival élvezheti felvételeit ( 116). A következőt is teheti: Lejátszhatja memóriakártyára rögzített videóit AVCHD-kompatibilis TV készüléken a kártya közvetlen behelyezésével, HDD vagy DVD felvevőkkel, melyeken van SD/SDHC memóriafoglalat 4. A TV és a digitális rögzítő leírásából többet tudhat meg. Lejátszhatja a külön vásárolható DW-100 DVD-íróval ( 118) készített AVCHD felvételeit a DVD-íróval magával, AVCHDkompatibilis DVD lejátszón vagy Blu-ray lejátszón 5. 4 Esetleg nem minden eszköz képes korrekt lejátszásra, még ha kompatibilis is az AVCHD szabvánnyal. Ilyenkor a memóriakártyán lévő felvételeket játssza le a kamerával. 5 MXP módú jeleneteket tartalmazó AVCHD lemezeket nem lehet rögzíteni a kiegészítő DW-100 DVD-íróval. A mellékelt Video Tools CD-ROM lemezen lévő szoftverrel tárolja ezeket a jeleneteket. 6

7 7

8 Tartalomjegyzék Bevezetés 4 Nagy felbontású videó rögzítése a kamerával 12 A használati útmutatóról 14 A kamera megismerése 14 Mellékelt tartozékok és CD-ROM-ok 16 A kamera részei és kezelőszervei 19 A képernyőn megjelenő kijelzések Előkészületek 23 Kezdeti lépések 23 A ferrit mag feltétele 23 Az akkumulátor töltése 26 A tartozékok és a vezeték nélküli távirányító előkészítése 28 Az LCD képernyő pozíciójának és fényerejének beállítása 30 A kamera alapvető használata 30 Üzemmódok 32 Botkormány és a Botkormány-segéd 32 A menük használata 35 Beállítások az első bekapcsoláskor 35 A dátum és az idő beállítása 36 A nyelv beállítása 36 Az időzóna kiválasztása 37 A memóriakártya használata 37 A kamerával használható memóriakártyák 38 A memóriakártya behelyezése és kivétele 39 A memória kiválasztása rögzítésre 39 A beépített memória (csak ) és a memóriakártya inicializálása 8 Tartalomjegyzék

9 Videó 41 Felvételi alapműveletek 41 Filmfelvétel 42 A videó minőségének kiválasztása (Felvételi mód) 43 A zoom használata 44 Gyors kezdés funkció 46 Lejátszási alapműveletek 46 Filmfelvételek lejátszása 48 A lejátszandó felvétel kiválasztása 49 Jelenetek keresése 51 A lejátszás kezdőpontjának megadása 53 Felvételek előzetes választása az Index képernyőről 55 Jelenetek törlése 57 Különleges funkciók 57 Különleges téma felvételi programok 59 A rekesz és a záridő beállítása 61 Mozifilm mód: Mozifilmszerű videó 61 Mini Video segédfény 62 Videó pillanatfelvétel 64 Előzetes felvétel funkció 65 Időzítő 66 Kézi expozíció beállítás és automatikus háttérfénykorrekció 67 Kézi élességbeállítás 68 Arcérzékelés 69 Fehér-egyensúly 71 Képeffektusok 72 Digitális effektusok 73 Kijelzések a képernyőn és adatkód 74 Hangfelvétel szintjének beállítása 75 Fejhallgató használata 77 A Mini Advanced Shoe tartozékcsatlakozó használata 77 Külső mikrofon használata Tartalomjegyzék 9

10 79 Műveletek lejátszási listával és jelenetekkel 79 Jelenetek megosztása 80 A lejátszólista szerkesztése: hozzáadás, törlés, áthelyezés, lejátszás 84 Jelenetek másolása Fényképek 86 Felvételi alapműveletek 86 Fényképek készítése 87 A képméret és minőség kiválasztása 88 Állókép törlése közvetlenül a felvétele után 89 Lejátszási alapműveletek 89 Fényképek megtekintése 90 Fényképek törlése 92 Fényképek nagyítása lejátszáskor 93 További funkciók 93 Vaku 94 Felvételkészítési mód: Sorozatfelvétel és expozíciósorozat 95 Fényképezés filmfelvétel közben (egyidejű felvétel) 96 Fénymérési mód 97 Diavetítés 98 Fényképek forgatása 98 Hisztogram megjelenítése 99 Fényképek kivétele lejátszott jelenetből 100 Fényképek védelme 101 Fényképek másolása 104 Fényképek nyomtatása 104 Fényképek nyomtatása (Közvetlen nyomtatás) 106 Nyomtatási beállítások 108 Vágási beállítások 109 Nyomtatási előrendelések Külső eszközök csatlakoztatása 112 A kamera csatlakozói 113 Csatlakoztatási diagramok 10 Tartalomjegyzék

11 116 Lejátszás a TV képernyőjén 117 A felvételek tárolása 117 A felvételek tárolása számítógépen 118 Nagy felbontású (AVCHD) lemez és fotó DVD létrehozása 122 Felvétel másolása külső videó felvevő eszközre 123 Fényképek átvitele számítógépre (Közvetlen átvitel) 127 Átviteli előrendelések További információk 129 Melléklet: A menüpontok listája 129 FUNC. menü 132 Beállítás menü 143 Hiba van? 143 Hibakeresés 148 Az üzenetek listája 158 Mire kell ügyelni? 158 Kíméletes bánásmód 163 Karbantartás, egyebek 164 A kamera használata külföldön 165 Általános információk 165 Rendszertérkép 166 Külön megvásárolható kiegészítők 171 Műszaki adatok 175 Tárgymutató Tartalomjegyzék 11

12 A használati útmutatóról Köszönjük, hogy a Canon LEGRIA HF20/LEGRIA HF200 készüléket választotta. Kérjük, a kamera használata előtt alaposan olvassa át ezt az útmutatót, és őrizze meg, hogy később is bármikor fellapozhassa. Ha a kamera valamilyen okból nem működne, olvassa el a Hibakeresés című részt ( 143). A használati útmutatóban alkalmazott jelölések FONTOS: A kamera használatával kapcsolatos előírások. MEGJEGYZÉSEK: Egyéb témák, amelyek kiegészítik az alapvető műveletek leírását. ELLENŐRIZNI: A leírt funkcióval kapcsolatos megkötések, követelmények. : Oldalhivatkozás ebben a könyvben. Egyes műveletek megismeréséhez más kézikönyvekre is szükség lehet. Ezt a következő ikonok jelölik: DVSD A Digitális video szoftver Használati útmutató utal, mely PDF fájl a mellékelt DIGITAL VIDEO Solution Disk CD-ROM lemezen. DW-100 Használja a DW-100 DVD-író használati útmutatóját. : Az ikon a bizonyos modellre vonatkozó szöveget jelöli. Az útmutatóban használt kifejezések: Ha a memóriakártya vagy a beépített memória nincs hangsúlyozva, a memória mindkettőt jelenti. A jelenet a rögzített film egy olyan egysége, amelynek a START/STOP gomb megnyomásánál van a kezdete, és az újbóli megnyomásánál van a vége. Az útmutató képei fényképezőgéppel felvett fotók alapján készült szimulációk. Az illusztrációk és a menü ikonjai az készülékre vonatkoznak, ha nem állítjuk az ellenkezőjét. 12 Bevezetés

13 Különleges funkciók Különleges téma felvételi programok A különleges téma felvételi programok használatával könnyedén készíthet felvételeket napfényes sípályán, naplementében vagy tűzijátékról. Az egyes opciókról az alábbi felsorolásban olvashat. A kijelzőn megjelenő menüpontokat zárójellel [ ] jelöljük. A gombokat és kapcsolókat legtöbbször gombkerettel jelöljük. Például: FUNC.. ( 30) FUNC. [ Program AE] [ Portré] nyomja le a -et a különleges téma (SCN) felvételi programok megjelenítéséhez a kívánt felvételi program FUNC. MEGJEGYZÉSEK [ Éjszakai]: - A mozgó tárgyak csóvát húzhatnak maguk után. - A képminőség rosszabb lehet, mint más üzemmódokban. - Fehér pontok jelenhetnek meg a képernyőn. - Az automatikus élességállítás teljesítménye elmaradhat a más üzemmódokban tapasztalttól. Ebben az esetben kézzel állítson Ebben a kézikönyvben a nyilat használjuk a menü kiválasztás leírásának rövidítésére. Részleteket az A menük használata c. részben talál ( 32). Ebben az útmutatóban a ikon azt jelzi, hogy az adott funkció a feltüntetett módban használható, a ikon pedig azt, hogy az adott módban nem használható. Részleteket az Üzemmódok ( 30) c. részben talál. Bevezetés 13

14 A kamera megismerése Mellékelt tartozékok és CD-ROM-ok A csomagban a következő tartozékokat találja a kamera mellett: CA-570 kompakt hálózati adapter (tápkábellel és ferrit maggal) BP-809 akkumulátor WL-D88 Vezeték nélküli távirányító (CR2025 lítium ion elemmel) STV-250N sztereó videokábel Sárga Piros Fehér dugóval CTC-100/S Komponens kábel Vörös Zöld Kék csatlakozók IFC-400PCU USB kábel WS-30 csuklószíj Gyors útmutató 14 Bevezetés

15 A következő CD-ROM-ok és szoftverek tartoznak a kamerához. PIXELA Application - Disc 1 CD-ROM* és PIXELA ImageMixer 3 SE Telepítési útmutató - ImageMixer 3 SE Transfer Utility program filmek tárolásához és átviteléhez. - Music Transfer Utility - program zenei adat átvitelére a kamerára videó pillanatfelvétel lejátszáshoz. PIXELA Application - Disc 2 CD-ROM* - ImageMixer 3 SE Video Tools program videofilmek kezelésére, szerkesztésére és lejátszására. DIGITAL VIDEO Solution Disk CD-ROM* Szoftvert tartalmaz fotók tárolására, kezelésére és nyomtatására. Használati útmutató/zenei adatok CD-ROM Tartalmazza a használati útmutató teljes verzióját (ez a PDF fájl) és a videó pillanatfelvételekhez és a diabemutatókhoz lejátszható zenét. A CD-ROM-on lévő zenei fájlok kizárólag a mellékelt PIXELA, Music Transfer Utility és ImageMixer 3 SE Video Tools szoftverekkel használhatók. Részletek: Music Transfer Utility Software Guide és ImageMixer 3 SE Software Guide a PIXELA Application - Disc 1 CD-ROM lemezen. * A CD-ROM tartalmazza a szoftver használati útmutatójának elektronikus verzióját (PDF formátumban). Bevezetés 15

16 A kamera részei és kezelőszervei Bal oldali nézet Jobb oldali nézet RESET gomb ( 146) VIDEO SNAP (Video pillanatfelvétel) gomb ( 62)/ (nyomtatás/megosztás) gomb ( 105, 125) DISP. (felirat megjelenítés) gomb ( 73)/ BATT. INFO gomb ( 22) Hangszóró ( 46) Memóriakártya foglalat fedele Memóriakártya-foglalat ( 38) AV OUT csatlakozó ( 112, 114)/ (fejhallgató) csatlakozó ( 75) Kamera módválasztó tárcsa ( 30) Szíj rögzítési pontja ( 27) USB csatlakozó ( 112, 115) HDMI OUT csatlakozó ( 112, 113) Kézpánt ( 27) Azonnali AF érzékelő ( 134) Sztereó mikrofon ( 74) Mini video megvilágítás ( 61) Vaku ( 93) Elölnézet 16 Bevezetés

17 Felülnézet LCD panel Hátulnézet Mini advanced tartozékcsatlakozó ( 77) PHOTO gomb ( 86) Zoom kar ( 43) ON/OFF (CHG) töltésjelző: Zöld ON Narancsszínű készenlét ( 44) Vörös töltés ( 23) POWER gomb Távérzékelő ( 26) LCD képernyő ( 28) Botkormány ( 32) FUNC. gomb ( 33, 129) / (lejátszás/szünet) gomb ( 46)/ START/STOP gomb ( 41) (stop) gomb ( 46)/ Zoom távolítás W (nagy látószög) gomb ( 43) PLAYLIST gomb ( 80)/ Zoom közelítés T (telefotó) gomb ( 43) (kamera/lejátszás) gomb ( 31) MIC csatlakozó ( 78) COMPONENT OUT csatlakozó ( 112, 114) ACCESS jelző ( 41, 86) Akkucsatlakoztató egység ( 23) START/STOP gomb ( 41) DC IN csatlakozó ( 23) Gyártási szám A sorozatszám címke az akkumulátor csatlakoztató egységen van. Leolvasásához vegye le az akkumulátort. Bevezetés 17

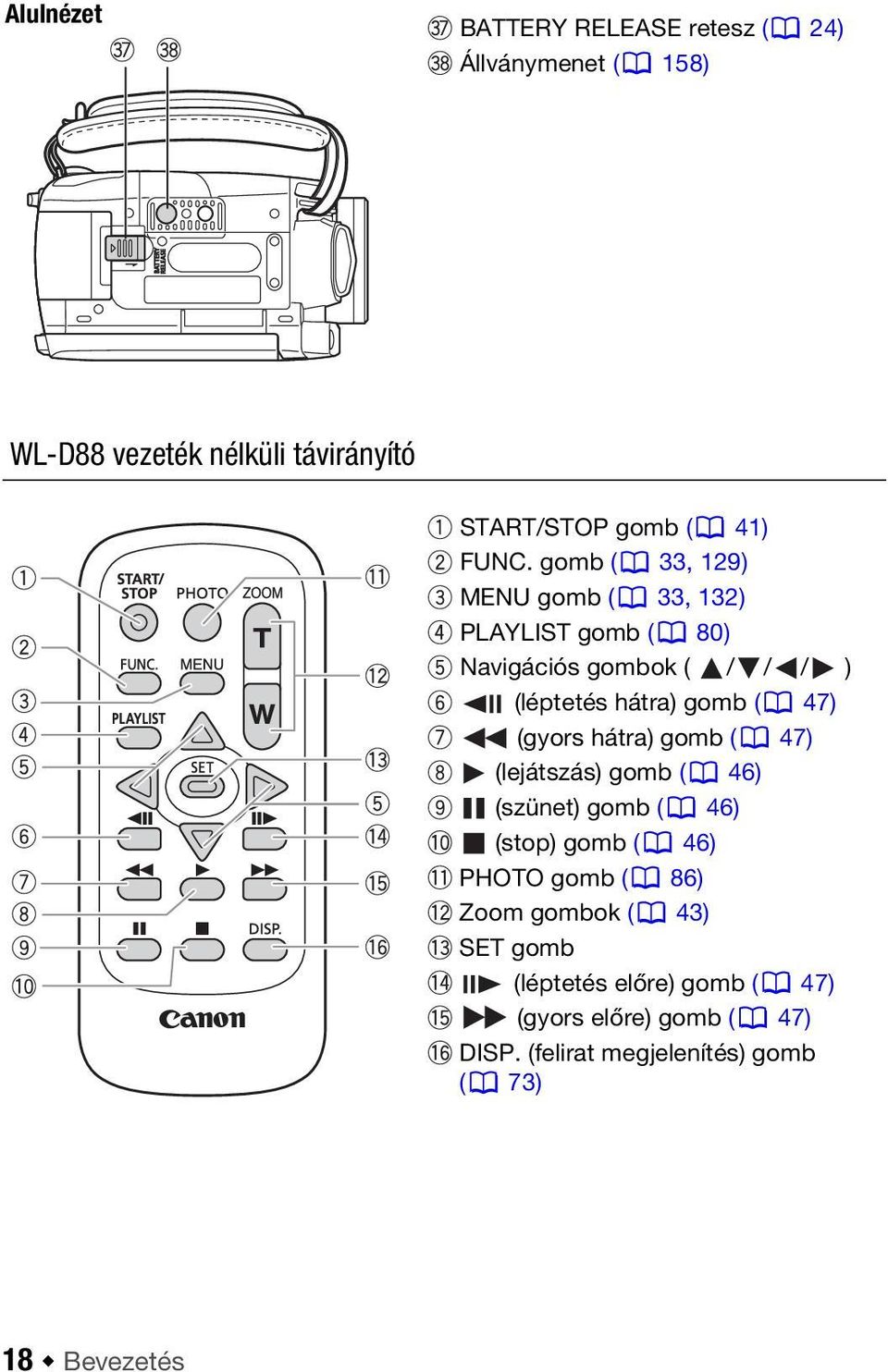

18 Alulnézet BATTERY RELEASE retesz ( 24) Állványmenet ( 158) WL-D88 vezeték nélküli távirányító START/STOP gomb ( 41) FUNC. gomb ( 33, 129) MENU gomb ( 33, 132) PLAYLIST gomb ( 80) Navigációs gombok ( / / / ) (léptetés hátra) gomb ( 47) (gyors hátra) gomb ( 47) (lejátszás) gomb ( 46) (szünet) gomb ( 46) (stop) gomb ( 46) PHOTO gomb ( 86) Zoom gombok ( 43) SET gomb (léptetés előre) gomb ( 47) (gyors előre) gomb ( 47) DISP. (felirat megjelenítés) gomb ( 73) 18 Bevezetés

19 A képernyőn megjelenő kijelzések Videók rögzítése Üzemmód ( 30) Felvételi program ( 57, 59, 61) Fehér-egyensúly ( 69) Képeffektus ( 71) Digitális effektus ( 72) Rögzítési mód ( 42) Fénykép minősége/mérete (egyidejű fényképezéskor) ( 95) Távérzékelő ki ( 139) Mikrofon csillapítás ( 135) Előfelvétel ( 64) Memóriaművelet ( 22) Azonnali AF ( 134), MF kézi élességállítás ( 67) Akku maradék töltöttségi idő ( 22) Felvétel/lejátszás közben: Jelenetek számlálója (óra : perc : másodperc) Felvételi szünet módban: Jelenetek száma összesen Hátralévő felvételi idő A memóriakártyán A beépített memórián Képstabilizátor ( 134) 25F progresszív képfrekvencia ( 22, 61) Arcérzékelés ( 68) Szélzaj-csökkentés ki ( 135) x.v.colour TM ( 132) Audió jelszint kijelzése ( 74) Mini advanced tartozékcsatlakozó ( 77) Fejhallgató kimenet ( 75) Szintjelző ( 136) Háttérfény-korrekció ( 67) Mini video megvilágítás ( 61) Bevezetés 19

20 Fényképek felvétele Zoom ( 43), Expozíció ( 66) Fénymérési mód ( 96) Felvételkészítési mód ( 94) Állókép minősége/mérete ( 87) Időzítő ( 65) Rendelkezésre álló fotók száma A memóriakártyán A beépített memórián Figyelmeztetés a berázásra ( 134) AF keret ( 134) Fókusz és expozíció rögzítés ( 86) Vaku ( 93) Videók lejátszása (lejátszás közben) Adatkód ( 73, 136) Jelenet száma Botkormány-segéd ( 32) 20 Bevezetés

21 Fényképek megtekintése Hisztogram ( 98) Az aktuális fotó/ Az összes fotó száma Fotó száma ( 140) Fotó írásvédettség jelző ( 100) Felvétel dátuma és időpontja Kézi élességállítás ( 67) Fájlméret Kézi expozíció ( 66) Fotó mérete ( 87) Rekeszérték ( 59) Záridő ( 59) Bevezetés 21

22 Memóriaművelet Felvétel, Felvételi szünet, Lejátszás, Lejátszási szünet, Gyors lejátszás, Gyors lejátszás vissza, Lassú lejátszás, Lassú lejátszás vissza, Léptetés előre, Léptetés hátra Akkumulátor hátralevő töltöttségi idő Az akkumulátort első használatakor töltse fel teljesen és használja a kamerával teljes kimerüléséig. Ez a módszer biztosítja, hogy a hátralévő rögzítési idő helyesen jelenjen meg. Az ikon mutatja a maradék töltöttséget az akkumulátor teljes töltésének százalékában. Az akkumulátor hátralévő felvételi/ 100% 75% 50% 25% 0% lejátszási ideje percekben az ikon mellett megjelenik. Ha a jelenik meg piros színben, cserélje ki az akkumulátort egy feltöltöttre. Ha lemerült akkumulátort helyez fel a kamerára, a kamera a megjelenítése nélkül kikapcsolódik. A tényleges akkumulátor-töltöttség kijelzése nem mindig pontos, az akkumulátor és a kamera pillanatnyi használati körülményeitől függ. A kikapcsolt kamerán a BATT.INFO lenyomásával ellenőrizheti az akkumulátor töltöttségi állapotát. A töltöttségi állapot százalékban és a hátralévő felvételi idő percekben 5 másodpercre megjelenik. Ha az akkumulátor lemerült, az információ esetleg nem jelenik meg. Hátralévő felvételi idő Amikor a memória megtelt, a Vége (beépített memória, csak ) vagy Vége (memóriakártya) üzenet jelenik meg, és a felvétel megáll. 25F progresszív képfrekvencia Válassza a 25F frekvenciájú progresszív módot ( 61), hogy felvételei hasonlítsanak a hagyományos filmre. Kombinálhatja ezt a frekvenciát a [ Cine mód] felvételi programmal is a hatás növelése érdekében. Rendelkezésre álló fotók száma pirosan világít: Nincs memóriakártya a kamerában. zölden világít: 6 vagy több fénykép sárgán világít: 1-5 fénykép vörösen világít: nem rögzíthető több kép Fotók megjelenítése során a kijelzés mindig zöld színű. A felvételi körülményektől függően előfordulhat, hogy a rögzíthető képek száma az újabb kép elkészítésekor nem csökken, illetve egyszerre kettővel csökken. 22 Bevezetés

23 Előkészületek Ez a fejezet az olyan alapvető műveleteket mutatja be, mint például a menüben való navigálás, és az első beállítások, és segíti a kamera megismerését. Kezdeti lépések A ferrit mag feltétele Tegye fel a mellékelt ferrit magot, mielőtt csatlakoztatja a kompakt adaptert a kamerához. Tegye a ferrit magot kb. 4 centiméterre a csatlakozótól (a kamerához csatlakoztatandó vég) az adapter kábelére. Vezesse át a kábelt a mag közepén, tekerje rá a magra, majd zárja be az alkatrészt kattania kell. Az akkumulátor töltése A kamera üzemeltethető akkumulátorról, vagy közvetlenül a kompakt hálózati tápegységről. Használat előtt töltse fel az akkumulátort. A töltési időkről és a feltöltött akkumulátorral elérhető felvételi/ lejátszási időkről a táblázatot a következő oldalon találhat: Előkészületek 23

24 1 Csatlakoztassa a hálózati kábelt a kompakt hálózati adapterhez. 2 Csatlakoztassa a hálózati kábelt a konnektorhoz. 3 Csatlakoztassa a kompakt hálózati tápegységet a kamera DC IN egyenáramú bemenet aljzatához. 4 Csatlakoztassa az akkumulátort a kamerához. Nyomja be finoman az akkumulátort a foglalatába, és csúsztassa felfelé, amíg be nem kattan a helyére. 5 Az akkumulátor töltése megkezdődik a kamera kikapcsolásakor. Ha a kamera be volt kapcsolva, az ON/OFF (CHG) jelző a kamera kikapcsolásakor kialszik. Kis idő múlva az ON/OFF (CHG) jelző vörös villogással jelzi az akkumulátor töltését. A vörös ON/OFF (CHG) jelző kialszik az akkumulátor teljes feltöltődésekor. Ha a töltésjelző gyorsan villog, lapozzon a Hibakeresés ( 143) c. részhez. Az akkumulátor eltávolítása 1 Csúsztassa a BATTERY RELEASE reteszt a nyíl irányába, és tartsa nyomva. 2 Csúsztassa lefelé az akkumulátort, és húzza ki a helyéről. DC IN csatlakozó ON/OFF (CHG) (töltés) jelző 24 Előkészületek BATTERY RELEASE kapcsoló

25 FONTOS Az adapter kábelének csatlakoztatása, illetve a csatlakozás bontása előtt mindig kapcsolja ki a kamerát. Amikor a kamera kikapcsolásához a POWER gombot megnyomja, a fontos adatok a memóriába kerülnek. Várja meg, amíg a zöld ON/OFF (CHG) jelzőlámpa kialszik. Javasoljuk, hogy az akkumulátort 10 C és 30 C közötti hőmérsékleten töltse. A 0 C - 40 C fokos hőmérséklettartományon kívül a töltés meg sem kezdődik. A pontosan megnevezett tartozékokon kívül semmilyen más elektromos eszközt ne csatlakoztasson a kamera DC IN egyenáramú aljzatához, vagy a kompakt hálózati adapterhez. Az eszköz túlmelegedésének és meghibásodásának elkerülése érdekében ne csatlakoztassa a mellékelt kompakt hálózati adaptert külföldi utazásokhoz forgalmazott feszültségátalakítókhoz, illetve olyan különleges áramforrásokhoz, mint amilyenek a repülőgépeken vagy hajókon találhatók, különféle DC-AC (egyenáram-váltakozó áram) átalakítókhoz stb. MEGJEGYZÉSEK Az akkumulátor csak a kamera kikapcsolt állapotában töltődik. Ha fontos a működés folyamatossága, táplálja a kamerát a hálózati adapterről, nem az akkumulátorról. A feltöltött akkumulátor hosszabb idő alatt akkor is lemerül, ha nem használja. Javasoljuk, hogy a használat napján, vagy azt megelőző napon töltse fel teljesen. Javasoljuk, hogy legalább 2-szer vagy 3-szor annyi időre készítsen elő akkumulátort, mint amennyire az első becslés szerint szüksége lenne. Előkészületek 25

26 A tartozékok és a vezeték nélküli távirányító előkészítése Először helyezze bele a mellékelt CR2025 lítium gombelemet a távirányítóba. 1 Nyomja a fület a nyíl irányába, és húzza ki az elemtartót. 2 Tegye be az elemet a + felével felfelé. 3 Tolja vissza az elemtartót. Fül A vezeték nélküli távirányító Irányítsa a távirányítót a kamera érzékelőjére, amikor használja a gombokat. Megfordíthatja az LCD kijelzőt 180 fokkal és a kamera eleje felől irányíthatja a vezeték nélküli távirányítóval. MEGJEGYZÉSEK Előfordulhat, hogy a vezeték nélküli távirányító nem működik megfelelően, ha a távérzékelőt erős fény vagy közvetlen napfény éri. Ha a távvezérlő nem működik, ellenőrizze, hogy a [Vezeték Nélküli Távir.] beállítás nincs-e [ Ki ] értékre állítva ( 139). Ha nincs, cserélje ki az elemet. 26 Előkészületek

27 Tartozékok Rögzítse a kézpántot. Állítsa be úgy a kézpántot, hogy könnyedén elérje a zoom kart a mutatóujjával, a START/STOP gombot pedig a hüvelykujjával. A kézpánt levétele 1 Emelje fel a párna hajtókáját és bontsa a tépőzárat a pánton. 2 Húzza ki a pántot először az elülső szemből, majd a párnából és a hátsó szemből a kamerán. A csuklószíj feltétele Fűzze át a csuklószíj rögzítendő végét a kamerán lévő hátsó rögzítőszemen, majd a szíjat dugja át a hurkon és húzza meg. A csuklószíjat felszerelheti a kézpánt rögzítési helyére is, így kényelmes és biztonságos. Előkészületek 27

28 A vállszíj feltétele Fűzze át a vállpántot a kézpánt rögzítési helyén, majd állítsa be a pánt hosszát. Az LCD képernyő pozíciójának és fényerejének beállítása Az LCD panel elforgatása 90 fokkal hajtsa ki az LCD panelt. A panel lefelé is elforgatható 90 fokkal. A panel az objektív felé is elforgatható 180 fokkal. Az LCD 180 fokos elfordítása hasznos lehet a következő esetekben: - Amikor az időzítőt használja és önmaga is a képen kíván szerepelni. - Amikor a vezeték nélküli távirányítóval elölről kezeli a kamerát A felvétel alanya láthatja magát az LCD képernyőn MEGJEGYZÉSEK Az LCD képernyőről: Az LCD képernyő kiemelkedően pontos gyártástechnológiával készült, a képpontok 99,99%-a a specifikációnak megfelelően üzemel. A képpontok kevesebb mint 0,01%-a hibásan világíthat, esetleg fekete, piros, kék vagy zöld pontként jelenik meg. Ennek nincs hatása a rögzített felvételre, és nem jelent működési hibát. 28 Előkészületek

29 LCD háttérmegvilágítás Ha nagyon világos helyen dolgozik, előfordulhat, hogy a kép nem látszik jól az LCD képernyőn. Kapcsolja be az LCD világítását, hogy világosabb legyen. A kamera bekapcsolt állapotában tartsa a DISP. gombot nyomva 2 másodpercnél tovább. Ismételje ezt az LCD világítás bekapcsolásához (világos) vagy kikapcsolásához (normál). Ha [LCD Képernyő Dimmer] [ Be] van kapcsolva ( 138), a DISP. lenyomása 2 másodpercnél hosszabban kikapcsolja az LCD halványítását és az előző világosság beállítása visszatér. MEGJEGYZÉSEK Az LCD beállítása nem hat a felvétel világosságára. Ha a fényesebb háttérvilágítást használja, az akkumulátor hamarabb lemerül. Az LCD képernyő világosságát az [LCD Fényerő] beállítással is megváltoztathatja ( 138), vagy halványíthatja az [LCD Képernyő Dimmer] beállítással ( 138) olyan alkalmakkor, amikor az LCD képernyő fénye zavarna. Előkészületek 29

30 A kamera alapvető használata Üzemmódok Felvételkészítés Videó és fénykép felvételekor a kamera üzemmódját a kamera módválasztó tárcsa helyzete határozza meg. Üzemmód Kamera módválasztó tárcsa Ikon a képernyőn Művelet Videó és fénykép kényelmes felvétele ( 41, 86). Kettős felvétel A videó és fénykép felvétele könnyű, mivel a kamera intézi az összes beállítást előnyös kezdők vagy azok számára van, akik nem akarnak fáradni a kamera beállításával. Videók felvétele ( 41). Fényképek felvétele ( 86). Rugalmas felvételi mód Az egyik célnak megfelelő felvételi módban használhatja a teljes menüt és a összetett funkciókat, a kamerát saját kívánsága szerint állíthatja be. MEGJEGYZÉSEK módban csak a következő gombok és funkciók használhatók. - START/STOP videó felvételére. - PHOTO fényképek felvételére. - Zoom kar és zoom gombok az LCD panelen ( 43). - Gyors kezdés ( 44). - VIDEO SNAP videó pillanatfelvétel ( 62). 30 Előkészületek

31 módban a menüket lehet használni, de a következő beállításokat előzetesen, a kamera módválasztó tárcsa módba állítása előtt kell elvégezni. - Videók rögzítési módja - Fotók mérete és minősége - A hordozó kijelölése fénykép és videó rögzítésére - Automatikus hosszú záridő - Képstabilizátor - Ellenfény-korrekció - A beállítási menü, és lapjának minden beállítása. A kamera még a rugalmas felvételi módokban is ( és ) képes segíteni a beállítások elvégzését. Például használhatja a Különleges Téma felvételi programokat ( 57), hogy egyszerre beállítsa az összes jellemzőt az adott feltételnek megfelelően. Lejátszás Lejátszáskor a kamera üzemmódját a kamera módválasztó tárcsa állása és a (kamera/ lejátszás) gomb határozza meg. A gombot megnyomva válthat kamera (felvétel) és lejátszás mód között. Üzemmód Ikon a képernyőn Kamera módválasztó tárcsa Művelet vagy Nyomja le: Videók lejátszása (index képernyő) ( 46). Fényképek megtekintése (egyképes nézet) ( 89). MEGJEGYZÉSEK Amikor lejátszási módba kapcsol, a lejátszásra ugyanaz a memória lesz kiválasztva, mint volt a felvételre ( 39). Előkészületek 31

32 Botkormány és a Botkormány-segéd A botkormánnyal kezelheti a kamera menürendszerét. Elem kiválasztásához vagy beállítások módosításához nyomja a botkormányt fel, le, balra vagy jobbra (, ). Ha benyomja magát a botkormányt ( ), azzal jóváhagyhat egy műveletet, vagy elmenthet egy beállítást. A menü képernyőkön ezt a ikon is jelzi. Ha a botkormány-segéd nem jelenik meg, nyomja meg többször a - et vagy a botkormányt (, ), amíg meg nem jelenik. Az üzemmódtól függ, hogy milyen funkciók jelennek meg., vagy mód: Válassza ki ( ) a funkciót, majd nyomja le a gombot a beállítás megváltoztatásához. Bizonyos funkciók további beállításokat igényelnek ( ). mód: Először válasszon ( ) funkciósort; majd nyomja le a - et a középső funkció használatához vagy nyomja le a botkormányt ( vagy ), hogy a jobb, illetve a bal oldali funkciót használhassa. A botkormány-segéd 2 másodperc múlva kis méretűre vált. Még amikor a botkormány-segéd kis méretű is, a kiválasztott funkciót ki és bekapcsolhatja. A botkormány-segédet nagy méretűre állíthatja ( ), hogy más funkciót válasszon vagy eltüntesse ( ) teljesen. A menük használata A FUNC. gombbal megjeleníthető menükben végezhetők el a kamera beállításai. módban a menü nem elérhető és néhány kivételével a beállítások alapértékükre váltanak. A menükkel és beállításokkal kapcsolatos részleteket olvassa el a mellékletek A Menüpontok listája című fejezetében ( 129). 32 Előkészületek

33 Menüpont kiválasztása a FUNC. menüből A következő egy példa a FUNC. menü egy tételének kiválasztására módban (a működtetés hasonló módban is). Lejátszási módokban a működés változik a kiválasztott funkciótól függően, lapozzon a megfelelő fejezethez, ha szükséges. 1 Nyomja meg a FUNC. gombot. 2 Válassza ki ( ) a funkció ikonját a bal oldali oszlopból, ahol módosítani kíván a beállításokon. A nem elérhető menüpontok halványan jelennek meg. 3 Válassza ki ( ) a kívánt beállítást a rendelkezésre állók közül az alsó menüsorról. A kiválasztott pont narancsszínű lesz. Bizonyos beállításoknál további pontokat kell kiválasztani vagy megnyomni a billentyűt. Kövesse a képernyőn megjelenő további utasításokat, mint pl. a ikon, kis nyilak stb. 4 Nyomja meg a FUNC. gombot a beállítások mentéséhez és a menü bezárásához. A FUNC. gomb lenyomásával bármikor bezárhatja a menüt. A Beállítás menü pontjainak kiválasztása 1 Nyomja meg a FUNC. gombot. 2 Válassza ki (, ) a [ Menü] ikont, és a megnyomásával lépjen be a beállítás menübe. A beállítás menübe való belépés a FUNC. gomb 1 másodpercig történő lenyomásával, vagy a távirányító MENU gombjának megnyomásával is történhet. 3 Válassza ki ( ) a kívánt menü lapját. 4 Válassza ki ( ) a módosítani kívánt beállítást, majd nyomja le a gombot. Előkészületek 33

34 A narancs kijelölés a pillanatnyilag kiválasztott menübeállítást jelzi. A nem elérhető menüpontok halványan jelennek meg. Mozgassa ( ) a narancsszínű kiválasztósávot a felső fülekre az egyes menük kiválasztásához (3. lépés). 5 Válassza ki (, ) a kívánt opciót, majd a beállítás elmentéséhez nyomja meg a gombot. 6 Nyomja meg a FUNC. gombot. A FUNC. gomb lenyomásával bármikor bezárhatja a menüt. MEGJEGYZÉSEK A menü betűmérete kicsi, így minden lehetőséget és az érvényes beállítást is egy képernyőn láthatja. Megnövelheti a méretet a [Betűméret] [ Nagy] beállítás választásával, de ekkor esetleg görgetnie kell a képernyőt némely lehetőség megjelenítése érdekében és csak az aktuális beállítás ikonjai látszanak. 34 Előkészületek

35 Beállítások az első bekapcsoláskor A dátum és az idő beállítása A használat előtt be kell állítani a dátumot és az időt. Ha az idő nincs beállítva, automatikusan megjelenik a [Date/Time-Dátum/Idő] beállítási képernyő. A megjelenő [Date/Time-Dátum/Idő] képernyőn az év lesz kiválasztva. 1 Állítsa be ( ) az évet, majd lépjen tovább ( ) a hónapra. 2 A többi mezőt is (hónap, nap, óra és perc) hasonlóképpen állítsa be. 3 Válassza ( ) az [OK]-t és nyomja le a -et az óra elindításához és a menü bezárásához. MEGJEGYZÉSEK Ha kb. 3 hónapig nem használja a kamerát, akkor a beépített lítium akkumulátor teljesen lemerülhet, a dátum és az óra beállítása elveszhet. Ebben az esetben töltse fel a beépített lítium akkumulátort ( 161) és ismét állítsa be az időzónát, valamint a dátumot és az időt. A dátum csak az első beállítási képernyőn jelenik meg év-hónap-nap formátumban. A további képernyőkön a dátum és az idő a nap-hónapév alakban fog megjelenni (például [1.Jan :00 AM]). Megváltoztathatja a dátum formátumát ( 141). A dátumot és az időt később (a kezdeti beállítások után) is módosíthatja. Nyissa meg a [Dátum/Idő] képernyőt a beállítási menüben: FUNC. [ Menü] [Dátum/Idő] Előkészületek 35

36 A nyelv beállítása A kamera nyelve alapbeállításban az angol. Másik 22 nyelv közül is választhat egyet. ( 30) FUNC. [ Menü] [Nyelv ]* Kívánt nyelv FUNC. * Miután a kamera nyelvét angolra állította, válassza a [Nyelv ] pontot annak megváltoztatásához. MEGJEGYZÉSEK A és feliratok, amelyek bizonyos menü képernyőkön megjelennek, a kamerán található gombok nevei, ezért a nyelv kiválasztásától függetlenül azonosak maradnak. Az időzóna kiválasztása Beállíthatja tartózkodási helyének megfelelő időzónát. Az alapértelmezett beállítás Párizs. ( 30) A hazai időzóna beállítása FUNC. [ Menü] [Időzóna/DST] * A hazai időzóna** FUNC. * Utazáskor válassza a ikont és a tartózkodási helyének megfelelő időzónát. **A nyári időszámítás használatához válassza a ikonnal jelölt területet. 36 Előkészületek

37 A memóriakártya használata A kamerával használható memóriakártyák Ebben a kamerában kereskedelemben forgalmazott SDHC (nagykapacitású SD) memóriakártyákat és SD memóriakártyákat használhat. A sebességi osztálytól függően nem biztos, hogy lehet videót rögzíteni a kártyára. Részletek az alábbi táblázatban. A videó funkciót 2008 decemberéig a következő gyártók SD/SDHC memóriakártyáin teszteltük: Panasonic, Toshiba és SanDisk. 4. vagy magasabb sebességi osztályú memóriakártyák használatát javasoljuk. Memóriakártya Kapacitás SD sebességi osztály Videók rögzítése 64 MB vagy kisebb SD 1,2 memóriakártyák 128 MB vagy 1 nagyobb vagy jobb 1 SDHC 2 GB fölött memóriakártyák vagy jobb 1 Videók nem rögzíthetők MXP (24 Mbps) vagy FXP (17 Mbps) felvételi módban. 2 A használt memóriakártyától függően videók rögzítése esetleg nem lehetséges. Az SD sebességi osztályról: Az SD sebességi osztály (Speed Class) az SD/SDHC memóriakártyák minimális garantált adatátviteli sebességére jellemző besorolás. Új memóriakártya vásárlásakor figyeljen a Speed Class emblémára a dobozon. Előkészületek 37

38 A memóriakártya behelyezése és kivétele A memóriakártyát első használata előtt formázza meg a kamerában ( 39). 1 Kapcsolja ki a kamerát. Ellenőrizze, hogy a ON/OFF (CHG) jelző nem világít-e. 2 Nyissa ki a memóriakártya-foglalat fedelét. 3 Helyezze be a memóriakártyát a foglalatba, a címkével felfelé, kattanásig. 4 Csukja be a memóriakártya-foglalat fedelét. A kártya nem megfelelő behelyezése esetén ne próbálja erővel becsukni a foglalat fedelét. FONTOS A memóriakártyának elülső és hátsó oldala van, amelyek nem cserélhetők fel. Ha fordítva teszi be a kártyát, az a kamera meghibásodását is okozhatja. A kártyát a 3. pontban leírtaknak megfelelően helyezze be. MEGJEGYZÉSEK A memóriakártya kivétele: Nyomja meg a memóriakártyát egyszer a kivételéhez. Amikor a kártya kiugrik, vegye ki teljesen. 38 Előkészületek

39 A memória kiválasztása rögzítésre Választhat, hogy a filmeket és a fényképeket a beépített memóriára vagy memóriakártyára rögzíti. Mindkettő rögzítésére a beépített memóriát használja a kamera alapértelmezés szerint. ( 30) FUNC. [ Menü] vagy [Film Médiafelvevő] vagy [Kép Médiafelvevő] Válassza a beépített memóriát vagy a memóriakártyát* FUNC. * Amikor a memóriát választja, ellenőrizheti a teljes, a foglalt és rendelkezésre álló felvételi időt, illetve képszámot (becsléssel a rögzítési módra (videó) vagy a fotó méretére/minőségére (fénykép) alapozva). A beépített memória (csak ) és a memóriakártya inicializálása A memóriakártyákat első használatuk előtt formázza meg ebben a kamerában. A beépített memória (csak ) és memóriakártya inicializálását a rajtuk lévő felvételek végleges törlésére is használhatja. A vásárlásakor a kamera beépített memóriája már meg van formázva és zenét tartalmaz a videó pillanatfelvételek és diabemutatók lejátszásához. ( 30) Opciók [Gyors Inicializálás] Törli a fájlok nyilvántartását, de a tárolt adatokat fizikailag nem. [Teljes Inicializálás] Minden adatot töröl. FUNC. [ Menü] [Inicializál / ] [Beép. Memória] vagy [Mem.kártya] Formázási módszer [Igen]* [OK] FUNC. Előkészületek 39

40 FUNC. [ Menü] [Inicializál ] Formázási módszer [Igen]* [OK] FUNC. * A megnyomásával félbeszakíthatja a formázási műveletet. Az összes kép törlődik memóriakártyáról, de a kártya használható lesz. FONTOS A memória formázása véglegesen töröl minden felvételt. Az elveszett eredeti felvételeket nem lehet helyreállítani! Fontos felvételeiről készítsen biztonsági másolatot külső eszközre ( 117). A memória törlésekor a zenei fájlok szintén elvesznek. A mellékelt Music Transfer Utility szoftverrel másolhatja át a kamerára a zenei fájlokat a Használati útmutató/zenei adatok CD-ROM-ról a kamerára. Részleteket itt talál: Music Transfer Utility Software Guide, (PDF fájl). A Használati útmutató/zenei adatok CD-ROM tartalmaz további zeneszámokat is, melyek eredetileg nem voltak a kamerára másolva. A memória inicializálásakor táplálja a kamerát a hálózati adapterről. A formázás ideje alatt ne húzza ki a tápegység csatlakozóját, és ne kapcsolja ki a kamerát. 40 Előkészületek

41 Videó Ez a fejezet a videók felvételével, lejátszásával, az összetett funkciókkal és a lejátszási lista és jelenet műveletekkel foglalkozik. Felvételi alapműveletek Filmfelvétel ( 30) 1 Állítsa a kamera módválasztó tárcsát vagy állásba. 2 Kapcsolja be a kamerát. Alapbeállításban a videókat a kamera a beépített memóriára rögzíti. Beállíthatja a memóriakártyát is a fotók rögzítésére ( 39). 3 Nyomja le a START/STOP gombot a felvétel megkezdéséhez. Nyomja meg ismét a START/STOP gombot a felvétel szüneteltetéséhez. Megnyomhatja a START/STOP gombot az LCD kijelzőn is. Ha befejezte a felvételt 1 Ellenőrizze, hogy az ACCESS hozzáférésjelző már kialudt-e. 2 Kapcsolja ki a kamerát. 3 Csukja vissza az LCD panelt. FONTOS Amíg az ACCESS hozzáférésjelző világít vagy villog, a következő szabályokat vegye figyelembe. Különben a memória megsérülhet és az adatok végleg elveszhetnek. Videó 41

42 - Ne nyissa ki a memóriakártya-foglalat fedelét. - Ne húzza ki a tápegység csatlakozóját, és ne kapcsolja ki a kamerát. - Ne változtassa meg a kamera üzemmódját. Mentse felvételeit rendszeresen külső eszközre ( 117), de főleg fontos felvételei elkészítése után. A Canon nem vállal felelősséget az elveszett adatokért. MEGJEGYZÉSEK Az energiatakarékos üzemmódról: Ha a kamerát akkumulátorról üzemelteti, és a [Takarékos Mód] beállítása [ Be] ( 139), akkor energiatakarékossági okokból a kamera automatikusan kikapcsolódik, ha 5 percig nem használja. Nyomja le a POWER gombot a kamera bekapcsolásához. Ha nagyon világos helyen dolgozik, előfordulhat, hogy a kép nem látszik jól az LCD képernyőn. Ilyenkor bekapcsolhatja az LCD világítást ( 29) vagy beállíthatja az LCD képernyő világosságát ( 138). A videó minőségének kiválasztása (Felvételi mód) A kamera 5 felvételi módja közül választhat. A felvételi mód megváltoztatása módosítja a memóriára rögzíthető felvétel hosszát is. A jobb minőségű felvételhez válassza az MXP vagy FXP módot; a hosszabb felvételi idők eléréséhez pedig az LP módot. A következő táblázat tájékoztatja a körülbelüli felvételi időkről. ( 30) FUNC. [ Standard Lejátszás 7 Mbps] Kívánt rögzítési mód FUNC. MEGJEGYZÉSEK MXP módú jeleneteket tartalmazó AVCHD lemezeket nem lehet rögzíteni a kiegészítő DW-100 DVD-íróval. A mellékelt Video Tools CD-ROM lemezen lévő szoftverrel tárolja ezeket a jeleneteket. A kamera a videó adatokat változó bitsebességgel ( variable bit rate, VBR) kódolja, ezért az aktuális felvételi idő a témától függ. A kamera kikapcsolás után is megőrzi az utolsó beállítást még módban is. 42 Videó

43 Hozzávetőleges rögzítési idők Alapérték Felvételi mód MXP* FXP* XP+ SP LP Memória 32 GB beépített memória 4 GB-os memóriakártya 8 GB-os memóriakártya 16 GB-os memóriakártya 32 GB-os memóriakártya 2 óra 55 perc 4 óra 10 perc 5 óra 45 perc 9 óra 35 perc 20 perc 30 perc 40 perc 1 óra 10 perc 40 perc 1 óra 1 óra 25 perc 1 óra 25 perc 2 óra 55 perc 2 óra 5 perc 4 óra 10 perc 2 óra 50 perc 5 óra 45 perc 2 óra 20 perc 4 óra 45 perc 9 óra 35 perc 12 óra 15 perc 1 óra 30 perc * A felvétel felbontása 1920 x Más felvételi móddal rögzített felvételek felbontása 1440 x 1080 lesz. ** A kamera vásárlásakor 170 MB-nyi zenei fájlt tárol a memóriában. 3 óra 6 óra 5 perc 12 óra 15 perc A zoom használata ( 30) mód: Az optikai zoomon kívül a digitális zoom is használható ( 133). Videó 43

44 A 15x optikai zoom Tolja a zoom kart a W irányba a látószög növeléséhez (zoom ki). Nyomja a kart a T felé a ráközelítéshez (tele állás). Alapbeállítás szerint a zoom változó sebességgel működik finom nyomásra lassan, ha erősebben nyomja, a változás gyorsabb. MEGJEGYZÉSEK Tartson legalább 1 m-es távolságot a tárgytól. Maximális látószögnél akár 1 cm-re is ráközelíthet a témára. vagy módban beállíthatja a / [Zoom Sebesség] W Távoli zoom ki T Közeli zoom értékét ( 133) három állandó sebességre (3 a leggyorsabb, 1 a leglassúbb). Amikor a [Zoom Sebesség] beállítása [ Változó]: - A vezeték nélküli távirányító vagy az LCD panel T és W gombját használva a zoom sebessége állandó, [ Sebesség 3]. - A zoom sebesség nagyobb lesz felvételi szünet módban, mint felvétel közben, kivéve, ha az előfelvétel ( 64) aktív. Gyors kezdés funkció Ha a bekapcsolt kamera LCD paneljét becsukja, a kamera készenlétbe kapcsol. Készenléti módban körülbelül harmada energiát fogyaszt, mint felvétel közben, így az akkumulátor hosszabb ideig lesz használható. Ha kinyitja az LCD panelt, a kamera 1 másodpercen belül* kész a felvételre, így nem kell kihagynia egy fontos felvételi lehetőséget sem. * A valóságos idő a felvételi körülményektől is függ. ( 30) 1 A felvétel módban bekapcsolt kamera LCD paneljét csukja be. 44 Videó

45 Hangjelzés és a zöld ON/OFF (CHG) jelzés narancsszínűre változása mutatja, hogy kamera készenléti módba lépett. 2 A felvétel folytatásához nyissa ki az LCD panelt. A ON/OFF (CHG) jelző zöldre vált, és a kamera kész a felvételre. FONTOS Készenléti módban (amíg a ON/OFF (CHG) narancsszínű) ne válassza le az áramforrást. MEGJEGYZÉSEK A kamera nem lép készenléti módba az LCD panel becsukásakor, ha az ACCESS jelzés villog vagy világít vagy ha a menü látható. A kamera szintén nem lép készenléti módba, ha az LCD panel becsukásakor, ha memóriakártya-nyílás fedele nyitva van, illetve az akkumulátor kis töltöttségénél. Ellenőrizze, hogy a ON/OFF (CHG) jelző narancsszínűre vált-e. A kamera kikapcsolódik, ha 10 percre készenléti módban hagyja, a [Takarékos Mód] beállításától függetlenül ( 139). Nyomja le a POWER gombot a kamera bekapcsolásához. Megadhatja a kikapcsolási időt vagy a gyorsindítási funkció kikapcsolását a [Gyors kezdés] beállításával ( 139). A kamera módválasztó tárcsa helyzetének megváltoztatása készenléti módban a kiválasztott működési módban aktiválja a kamerát. Videó 45

46 Lejátszási alapműveletek Filmfelvételek lejátszása 1 Állítsa a kamera módválasztó tárcsát vagy állásba. 2 Nyomja meg a gombot. A lenyomása még a kikapcsolt kamerát is elindítja lejátszási módban. Az index képernyő néhány másodperc múlva megjelenik. 3 Mozgassa (, ) a kijelölőkeretet a lejátszani kívánt jelenetre. Ha sok jelenetet rögzített, megjeleníthet ( ) egy görgetősávot a jelenetek miniatűrjei alatt és lapozhat ( ) az index oldalai között; majd, visszatérhet ( ) a kívánt jelenet kiválasztásához. 4 Nyomja le a vagy a / gombot a lejátszás elindításához. A lejátszás a kiválasztott jelenettől indul és a legutóbb rögzített jelenet végéig tart. Nyomja meg a / gombot ismét a lejátszás szüneteltetéséhez. A lejátszás leállításához, és az index képernyőhöz való visszatéréshez nyomja meg a gombot. A hangerő beállítása 1 Lejátszás közben nyissa ki ( ) a botkormány-segédet. 2 Válassza ( ) a felső sort ( ). 3 Állítsa be ( ) a hangerőt. FONTOS Amíg az ACCESS hozzáférésjelző világít vagy villog, a következő szabályokat vegye figyelembe. Ha nem így tesz, az visszafordíthatatlan adatvesztéshez vezethet. 46 Videó ( 30)

47 - Ne nyissa ki a memóriakártya-foglalat fedelét. - Ne húzza ki a tápegység csatlakozóját, és ne kapcsolja ki a kamerát. - Ne változtassa meg a kamera üzemmódját. Lehetséges, hogy nem sikerül lejátszani ezzel a kamerával más eszközzel rögzített filmeket memóriakártyáról. MEGJEGYZÉSEK A felvételi körülményektől függően a jelenetek között rövid szünetek fordulhatnak elő a képen és a hangban is. Különleges lejátszási módok A különleges lejátszási módokhoz használja a vezeték nélküli távirányítót ( 18) vagy a botkormány-segédet ( 32). A különleges lejátszási módokban nincs hang. Gyors lejátszás Normál lejátszásnál tegye a következőt. Ismételje a lejátszási sebesség növeléséhez: kb. 5x 15x 60x-ra a normálhoz viszonyítva. Kamera: Nyissa ki ( ) a botkormány-segédet válassza ( ) a középső sort nyomja meg a botkormányt ( ) a vagy felé. Vezeték nélküli távirányító: Nyomja le a vagy gombot. Lassított lejátszás Lejátszási szünetben tegye a következőt. Ismételje a lejátszási sebesség növeléséhez: 1/8 1/4 a normálhoz viszonyítva*. Kamera: Nyissa ki ( ) a botkormány-segédet válassza ( ) a középső sort nyomja meg a botkormányt ( ) a * vagy felé. Vezeték nélküli távirányító: Nyomja le a vagy gombot. * A lassú lejátszás hátra olyan, mint a folyamatos léptetés hátra. Léptetés előre/hátra Lejátszási szünetben nyomja le a vagy gombot a vezeték nélküli távirányítón néhány kocka léptetéséhez hátrafelé (kb. 0,5 másodperc) vagy egy kockányi előrelépéshez. Tartsa a gombot lenyomva folyamatos lejátszáshoz. Videó 47

48 Váltás a jelenetek között Kamera: Nyissa ki ( ) a botkormány-segédet válassza ( ) az alsó sort nyomja a botkormányt ( ) a * felé a jelenlegi jelenet elejére ugráshoz vagy a felé a következő jelenetre ugráshoz. Vezeték nélküli távirányító: Nyomja le a * gombot a jelenlegi jelenet elejére ugráshoz vagy a gombot a következő jelenetre ugráshoz. * Nyomja meg a botkormányt vagy a gombot kétszer, hogy az előző jelenet elejére ugorjon. Kilépés a különleges lejátszási módokból Különleges lejátszási módban nyomja meg a / gombot a kamerán, illetve a gombot a vezeték nélküli távirányítón. A kamera visszatér a kiinduló módba (lejátszás vagy lejátszási szünet). MEGJEGYZÉSEK Bizonyos speciális lejátszás módok használata közben előfordulhat képzavar (kockásodás, csíkozódás stb.) a lejátszott képen. A képen megjelenített sebesség nem pontos. A lejátszandó felvétel kiválasztása Az index képernyő tetején lévő regiszterfülekkel választhatja ki, hogy filmet vagy fényképet akar lejátszani. Csak : Kijelölheti a memóriát is, melyről a lejátszást kívánja. Eredeti videók Fényképek A beépített memórián A memóriakártyán Eredeti videók Fényképek ( 30) 48 Videó

49 1 Az index képernyőn vigye ( ) a narancs jelölőkeretet a felső ikonokhoz. 2 Válassza ki ( ) annak a helynek megfelelő fület, ahol a lejátszandó fényképek vannak. 3 Térjen vissza ( ) az index képernyőre fotó vagy jelenet kiválasztásához. Alapbeállítás szerint az index képernyőn 6 tétel (jelenet vagy kép) jelenik meg. A zoom kar mozgatásával W irányba legfeljebb 15 tételt jeleníthet meg a képernyőn. A kart a T felé tolva az alapértelmezés szerinti index képernyőhöz térhet vissza. W 15 jelenet/fotó T 6 jelenet/fotó Jelenetek keresése Az eredeti videók index képernyőjén megkeresheti azokat a felvételeket, melyeket egy meghatározott napon rögzített, például egy esemény napján készült összes felvételt. Olyan jeleneteket is kereshet, melyeken arc volt érzékelhető. ( 30) Választás a naptár képernyőről 1 Nyissa ki az eredeti videók index képernyőjét. Választhatja az eredeti jeleneteket a beépített memóriáról vagy a memóriakártyáról ( 48). Megnyomhatja a VIDEO SNAP gombot a videó pillanatfelvételek index képernyője megnyitásához ( 62). 2 Nyissa ki a naptár képernyőt. FUNC. [ Jelenetkeresés] [Naptár Képernyő] Megjelenik a naptár képernyő. A jeleneteket tartalmazó napok (melyeken videó készült) fehérrel jelennek meg. A felvétel nélküli napok feketék. 3 Vigye (, ) a futójelet a kívánt naphoz. Videó 49

50 Ha fehérrel jelzett dátumhoz ér, az azon a napon felvett első jelenet miniatűrje jeleneik meg a naptár mellett. Alatta megjelenik a rögzített jelenetek száma ( ) és az ugyanazon a napi teljes rögzítési idő. Kiválaszthatja ( ) az év vagy a hónap mezőt és megváltoztathatja ( ) a gyors mozgáshoz a naptárban. 4 A gombbal visszatérhet az index képernyőhöz. A narancs jelölőkeret a választott dátum első jelenetén van. MEGJEGYZÉSEK Beállíthatja, hogy a naptárban a hét melyik nappal kezdődjön ( 141). A FUNC. gombbal bármikor visszatérhet az index képernyőre. Választás a felvételek listájáról 1 Nyissa ki az eredeti videók index képernyőjét. Választhatja az eredeti jeleneteket a beépített memóriáról vagy a memóriakártyáról ( 48). Megnyomhatja a VIDEO SNAP gombot a videó pillanatfelvételek index képernyője megnyitásához ( 62). 2 Nyissa ki a felvételek listáját. FUNC. [ Jelenetkeresés] [Dátum választás] A felvételek listáján minden dátum látható, amikor felvétel készült. Narancs keret jelenik meg az adott napon. A miniatűr állóképet ábrázol a napon rögzített első jelenetből. Alatta megjelenik a rögzített jelenetek száma ( ) és az ugyanazon a napi teljes rögzítési idő. 3 Válassza ki ( ) a dátumot hónapot és évet vagy mozogjon ( ) a dátumok között. 4 Nyomja le a gombot a dátum kiválasztása után. Az index képernyő jelenik meg, a jelölőkeret az adott nap első jelenetén van. MEGJEGYZÉSEK A FUNC. gombbal bármikor visszatérhet az index képernyőre. 50 Videó
