1 (1) A merevlemezes Handycam kamera használata 10 Ismerkedés 13 A Handycam kézikönyve DCR-SR30E/SR40E/SR50E/ SR60E/SR70E/SR80E Easy Handycam 25 Felvétel/ Lejátszás 30 A beállítások használata 46 Képek szerkesztése 67 Másolás és nyomtatás 71 Számítógép használata 78 Hibaelhárítás 105 További információk 121 Kislexikon, Tárgymutató Sony Corporation

2 Először ezt olvassa el! Mielőtt használatba venné a készüléket, kérjük, figyelmesen olvassa el ezt a kézikönyvet és tegye el, hogy a jövőben bármikor fellapozhassa. VIGYÁZAT Tűz és áramütés veszélyének csökkentése érdekében ne tegye ki a készüléket eső vagy nedvesség hatásának. FIGYELEM! Csak a megadott tiqusú akkumulátort/elemet használja. Ellenkező esetben tűz vagy sérülés keletkezhet. Európai vásárlóink számára Figyelem Bizonyos frekvenciájú elektromágneses mezők e készülék kép- és hangminőségét befolyásolhatják. Ezt a terméket bevizsgálták, és úgy találták, hogy az EMC előírásokban meghatározott korlátokon belül esik, ha 3 méternél rövidebb csatlakozó kábellal használják. Feleslegessé vált elektromos és elektronikus készülékek hulladékként való eltávolítása (Használható az Európai Unió és egyéb európai országok szelektív hulladékgyűjtési rendszereiben) Ez a szimbólum a készüléken vagy a csomagolásán azt jelzi, hogy a terméket ne kezelje háztartási hulladékként. Kérjük, hogy az elektromos és elektronikai hulladék gyűjtésére kijelölt gyűjtőhelyen adja le. A feleslegessé vált termékének helyes kezelésével segít megelőzni a környezet és az emberi egészség károsodását, mely bekövetkezhetne, ha nem követi a hulladék kezelés helyes módját. Az anyagok, újrahasznosítása segít a természeti erőforrások megőrzésében. A termék újrahasznosítása érdekében további információért forduljon a lakhelyén az illetékesekhez, a helyi hulladékgyűjtő szolgáltatóhoz vagy ahhoz az üzlethez, ahol a terméket megvásárolta. Kapcsolódó tartozékok: Távirányító (DCR-SR50E/SR60E/SR70E/SR80E) Megjegyzés Ha sztatikus elektromosság vagy elektromágneses erőtér miatt az adatátvitel megszakad, indítsa újra az alkalmazást, vagy húzsza ki, majd csatlakoztassa ismét az adatátviteli (USB stb.) kábelt. 2

3 Megjegyzések a készülék használatával kapcsolatban A kamerához két használati útmutató tartozik. A kamera használatával és kezelésével kapcsolatban olvassa el A kamera használati útmutatójá -t és A Handycam kézikönyvé -t (PDF/ez a kézikönyv). A kamera használata A kamerát ne tartsa, ne szállítsa az alábbi részeinél fogva: LCD képernyő Akkumulátor Ez a kamera nem porálló, nem cseppálló és nem vízálló. Lásd Karbantartás és biztonsági előírások (126. oldal). Ha a POWER kapcsoló kijelzője (18. oldal) vagy az ACCESS kijelző (26., 28. és 30. oldal) világít, ügyeljen az alábbiakra, nehogy a megsérüljön a merevlemez vagy elvesszenek a képek: ne vegye le a kameráról se az akkumulátort, se a hálózati tápegységet óvja a kamerát ütéstől, rázkódástól Mielőtt a kamerát egy másik készülékhez USB kábellel csatlakoztatná, győződjék meg arról, hogy a kábelt a megfelelő állásban dugta-e be. Ha a csatlakozódugót erőszakkal nem a megfelelő állásban dugja be, akkor megsérülhetnek az érintkezők, illetve előfordulhat, hogy a kamera sem megfelelően működik. Amikor a Handycam Station illesztőállványból kihúzza a hálózati tápegységet, a kamerát is, az egyenáramú csatlakozódugót is fogja. Ügyeljen arra, hogy amikor a kamerát ráteszi a Handycam Station illesztőállványra, illetve amikor leveszi róla, a kamera POWER kapcsolója OFF (CHG) helyzetben álljon. Megjegyzések a beállításokkal, az LCD képernyővel, és a lencsével kapcsolatban A szürkén megjelenő menüelemek az adott felvételi, illetve lejátszási körülmények között nem használhatók. Az LCD képernyő rendkívül fejlett gyártástechnológiával készült, így a ténylegesen működő képpontok aránya több mint 99,99%. Ennek ellenére előfordulhat, hogy folyamatosan apró fekete pontok és/vagy színes (fehér, piros, kék vagy zöld) fénypontok jelennek meg az LCD képernyőn. E pontok megjelenése nem utal hibára. Fekete pont Fehér, piros, kék és zöld pont Működési hibát okozhat, ha az LCD képernyőt vagy a lencsét hosszú időre közvetlen napsugárzásnak teszi ki. Vigyázzon, amikor a kamerát ablak mellett vagy a szabadban teszi le. Soha ne filmezze közvetlenül a napot, mert ezzel a kamera meghibásodását idézheti elő. A napról csak sötétebb fényviszonyok mellett, például naplementekor készítsen felvételt. Felvételkészítés A felvétel megkezdése előtt próbálja ki, hogy a készülék gond nélkül rögzíti-e a képet és a hangot. 3

4 A gyártó még abban az esetben sem vállal felelősséget a felvétel elvesztéséből eredő kárért, ha a felvétel, illetve a lejátszás a kamera meghibásodása vagy hibás működése miatt meghiúsul. A tévéadások színrendszere országonként/térségenként változik. Ha az ezzel a kamerával készült felvételt tévékészüléken szeretné megnézni, akkor PAL rendszerű tévékészüléket kell használnia. A televízió-programokat, a filmeket, a videokazettákat és az egyéb információhordozókat gyakran szerzői jogok védik. Az ilyen anyagok illetéktelen másolása a szerzői jog védelméről szóló törvénybe ütközhet. A kamerára nem lehet szerzőijogvédett szoftvert másolni. A Carl Zeiss lencséről A kamerában tökéletes képet alkotó Carl Zeiss lencse található, amely a német Carl Zeiss cég és a Sony Corporation közös fejlesztésének eredménye. A videokameráknál használt MTF* mértékrendszert követi, miközben a Carl Zeiss lencséktől megszokott kiváló képminőséget biztosítja. * Az MTF a Modulation Transfer Function (modulált átviteli funkció) rövidítése. Az érték azt mutatja, hogy a tárgyról mennyi fény jut a lencsébe. A képek kompatibilitása A kamerával csak a vele készített mozgóképek és fényképek játszhatók le. Más DCR-SR30E/SR40E/SR50E/ SR60E/SR70E/SR80E típusú készülékkel készített képek sem játszhatók le. Erről a kézikönyvről Az LCD képernyőről a kézikönyvben szereplő képek digitális fényképezőgéppel készültek, így előfordulhat, hogy nem pontosan egyeznek meg azzal, amit Ön a valóságban lát. A kamerának és tartozékainak formája és műszaki adatai előzetes bejelentés nélkül megváltozhatnak. Ebben a kézikönyvben az ábrák a DCR- SR80E típust mutatják. A használatot a képernyőre a helyi nyelveken kiírt szöveg segíti. Ha szükséges, a kamera használatba vétele előtt változtassa meg a képernyőre kerülő szövegek nyelvét (64. oldal). 4

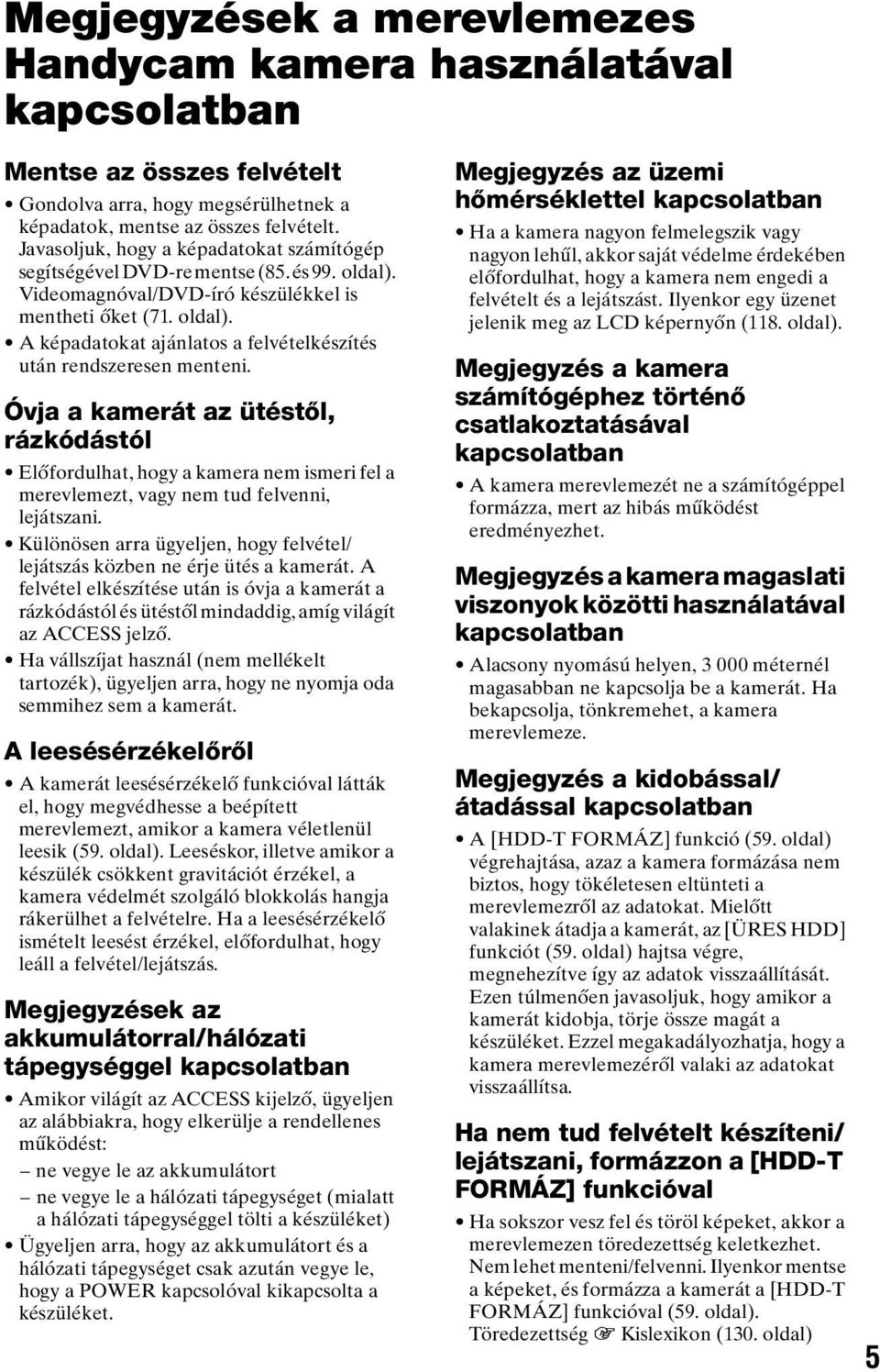

5 Megjegyzések a merevlemezes Handycam kamera használatával kapcsolatban Mentse az összes felvételt Gondolva arra, hogy megsérülhetnek a képadatok, mentse az összes felvételt. Javasoljuk, hogy a képadatokat számítógép segítségével DVD-re mentse (85. és 99. oldal). Videomagnóval/DVD-író készülékkel is mentheti őket (71. oldal). A képadatokat ajánlatos a felvételkészítés után rendszeresen menteni. Óvja a kamerát az ütéstől, rázkódástól Előfordulhat, hogy a kamera nem ismeri fel a merevlemezt, vagy nem tud felvenni, lejátszani. Különösen arra ügyeljen, hogy felvétel/ lejátszás közben ne érje ütés a kamerát. A felvétel elkészítése után is óvja a kamerát a rázkódástól és ütéstől mindaddig, amíg világít az ACCESS jelző. Ha vállszíjat használ (nem mellékelt tartozék), ügyeljen arra, hogy ne nyomja oda semmihez sem a kamerát. A leesésérzékelőről A kamerát leesésérzékelő funkcióval látták el, hogy megvédhesse a beépített merevlemezt, amikor a kamera véletlenül leesik (59. oldal). Leeséskor, illetve amikor a készülék csökkent gravitációt érzékel, a kamera védelmét szolgáló blokkolás hangja rákerülhet a felvételre. Ha a leesésérzékelő ismételt leesést érzékel, előfordulhat, hogy leáll a felvétel/lejátszás. Megjegyzések az akkumulátorral/hálózati tápegységgel kapcsolatban Amikor világít az ACCESS kijelző, ügyeljen az alábbiakra, hogy elkerülje a rendellenes működést: ne vegye le az akkumulátort ne vegye le a hálózati tápegységet (mialatt a hálózati tápegységgel tölti a készüléket) Ügyeljen arra, hogy az akkumulátort és a hálózati tápegységet csak azután vegye le, hogy a POWER kapcsolóval kikapcsolta a készüléket. Megjegyzés az üzemi hőmérséklettel kapcsolatban Ha a kamera nagyon felmelegszik vagy nagyon lehűl, akkor saját védelme érdekében előfordulhat, hogy a kamera nem engedi a felvételt és a lejátszást. Ilyenkor egy üzenet jelenik meg az LCD képernyőn (118. oldal). Megjegyzés a kamera számítógéphez történő csatlakoztatásával kapcsolatban A kamera merevlemezét ne a számítógéppel formázza, mert az hibás működést eredményezhet. Megjegyzés a kamera magaslati viszonyok közötti használatával kapcsolatban Alacsony nyomású helyen, méternél magasabban ne kapcsolja be a kamerát. Ha bekapcsolja, tönkremehet, a kamera merevlemeze. Megjegyzés a kidobással/ átadással kapcsolatban A [HDD-T FORMÁZ] funkció (59. oldal) végrehajtása, azaz a kamera formázása nem biztos, hogy tökéletesen eltünteti a merevlemezről az adatokat. Mielőtt valakinek átadja a kamerát, az [ÜRES HDD] funkciót (59. oldal) hajtsa végre, megnehezítve így az adatok visszaállítását. Ezen túlmenően javasoljuk, hogy amikor a kamerát kidobja, törje össze magát a készüléket. Ezzel megakadályozhatja, hogy a kamera merevlemezéről valaki az adatokat visszaállítsa. Ha nem tud felvételt készíteni/ lejátszani, formázzon a [HDD-T FORMÁZ] funkcióval Ha sokszor vesz fel és töröl képeket, akkor a merevlemezen töredezettség keletkezhet. Nem lehet menteni/felvenni. Ilyenkor mentse a képeket, és formázza a kamerát a [HDD-T FORMÁZ] funkcióval (59. oldal). Töredezettség 1 Kislexikon (130. oldal) 5

6 Tartalomjegyzék Először ezt olvassa el!... 2 Megjegyzések a merevlemezes Handycam kamera használatával kapcsolatban... 5 A merevlemezes Handycam kamera használata Mire használható a merevlemezes Handycam kamera? A merevlemezes Handycam kamera használata Ismerkedés 1. lépés: A mellékelt tartozékok ellenőrzése lépés: Az akkumulátor feltöltése lépés: A kamera bekapcsolása és tartása lépés: Az LCD képernyő beállítása lépés: Az érintőképernyő használata lépés: A dátum és az idő beállítása lépés: A rögzítendő kép szélesség-magasság arányának (16:9 vagy 4:3) kiválasztása (DCR-SR50E/SR60E/SR70E/SR80E) Easy Handycam a kamera használata automatikus beállításokkal Az Easy Handycam üzemmód használata Felvételkészítés könnyűszerrel Lejátszás könnyűszerrel Felvétel/Lejátszás 6 Felvétel Lejátszás A kívánt kép megkeresése dátum alapján (Dátum-mutató) Felvételkor/lejátszáskor stb. használt funkciók Felvétel Zoomolás Felvételkészítés sötét helyen (NightShot plus)

7 Az expozíció beállítása ellenfényben álló tárgyak esetén (BACK LIGHT) Fókuszálás nem a középpontban lévő tárgyra Az expozíció rögzítése a kiválasztott tárgyhoz Speciális effektusok használata Felvételkészítés tükör üzemmódban Állvány használata A vállszíj rögzítése Lejátszás Állóképek sorozatának lejátszása (Diabemutató) Zoomolás lejátszás közben Felvétel/Lejátszás Az akkumulátor energiaszintjének ellenőrzése Az üres merevlemez-terület ellenőrzése A műveleteknél hallható hangjelzés kikapcsolása A gyári beállítások visszaállítása További alkatrészek és funkciójuk A legutóbbi jelenet visszajátszása/törlése (Visszajátszás/Visszajátszás törléssel)...36 Felvétel/lejátszás közben látható kijelzések...37 Távirányító (DCR-SR50E/SR60E/SR70E/SR80E)...39 A felvétel megtekintése televíziókészüléken...40 Képek mentése...42 Képek törlése...43 A beállítások használata A beállítások használata...46 Beállítások...48 KAMERABEÁLL A kamerát a felvételi körülményekhez igazító beállítási lehetőségek (EXPOZÍCIÓ/FEHÉREGYENS./STEADYSHOT stb.) FOTÓ BEÁLL...56 Állóképekre vonatkozó beállítások (KÉPSOR/MINŐSÉG/KÉPMÉRET stb.) KÉPALK Képekre vonatkozó speciális effektusok, a felvételre/ lejátszásra vonatkozó további funkciók (KÉPEFFEKTUS/D.EFFEKTUS stb.) HDD-BEÁLL A merevlemezzel kapcsolatos beállítások (HDD-T FORMÁZ/HDD-ADATOK stb.) SZOK.BEÁLL Felvételkészítés közben használható beállítások és egyéb alapbeállítások (FELV.MÓD/LCD BEÁLL./USB-SEBESSÉG stb.) 7

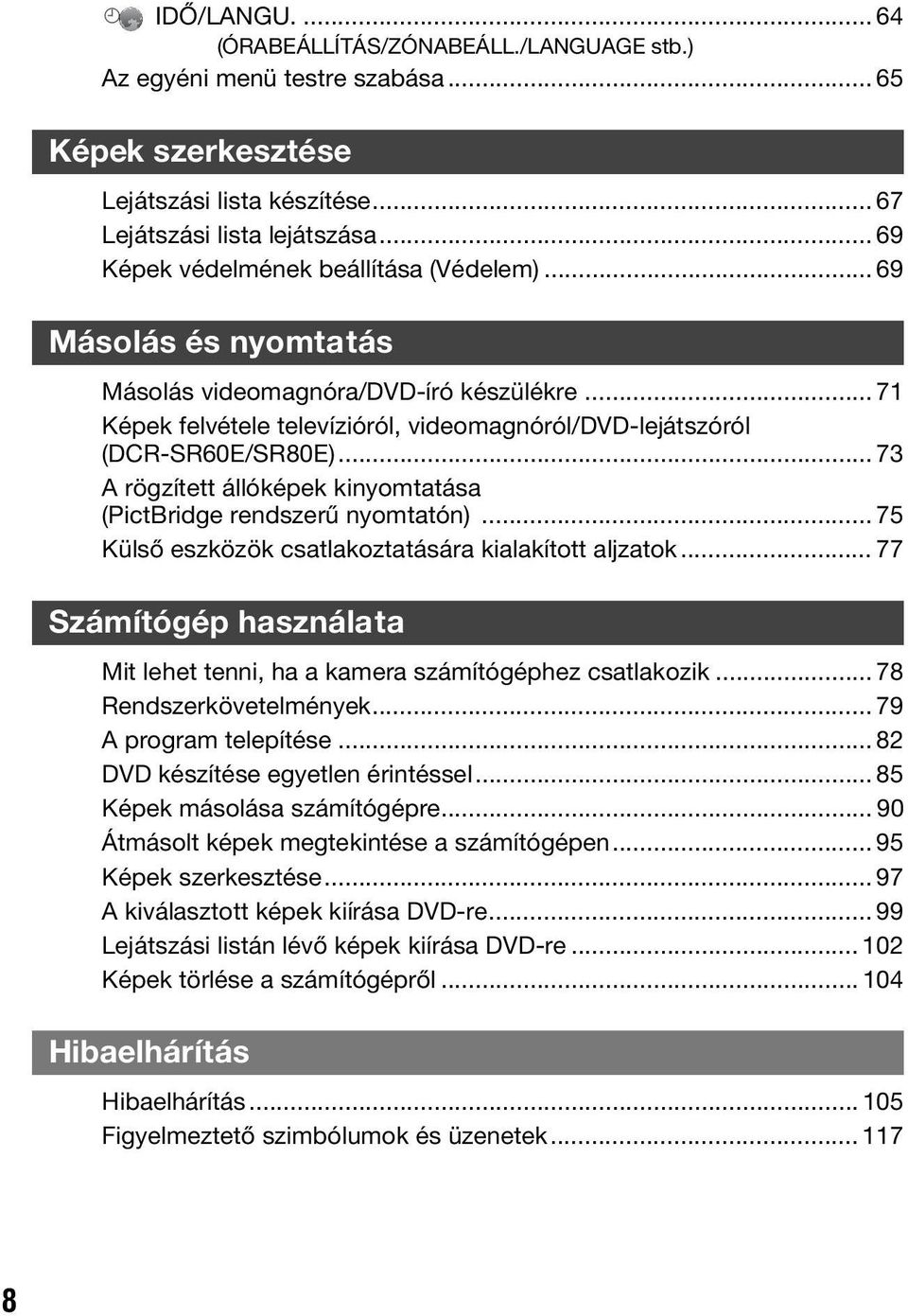

8 IDŐ/LANGU (ÓRABEÁLLÍTÁS/ZÓNABEÁLL./LANGUAGE stb.) Az egyéni menü testre szabása Képek szerkesztése Lejátszási lista készítése Lejátszási lista lejátszása Képek védelmének beállítása (Védelem) Másolás és nyomtatás Másolás videomagnóra/dvd-író készülékre Képek felvétele televízióról, videomagnóról/dvd-lejátszóról (DCR-SR60E/SR80E) A rögzített állóképek kinyomtatása (PictBridge rendszerű nyomtatón) Külső eszközök csatlakoztatására kialakított aljzatok Számítógép használata Mit lehet tenni, ha a kamera számítógéphez csatlakozik Rendszerkövetelmények A program telepítése DVD készítése egyetlen érintéssel Képek másolása számítógépre Átmásolt képek megtekintése a számítógépen Képek szerkesztése A kiválasztott képek kiírása DVD-re Lejátszási listán lévő képek kiírása DVD-re Képek törlése a számítógépről Hibaelhárítás Hibaelhárítás Figyelmeztető szimbólumok és üzenetek

9 További információk Ha a kamerát külföldön használja Fájlok a kamera merevlemezén/mappaszerkezet Az InfoLITHIUM akkumulátor Karbantartás és biztonsági előírások Kislexikon, Tárgymutató Kislexikon Tárgymutató

10 A merevlemezes Handycam kamera használata Mire használható a merevlemezes Handycam kamera? A képeket a kamera merevlemezére veheti fel. Kényelme érdekében a merevlemezes Handycam kamera több lehetőséget nyújt, mint a kazettás vagy DVD-s kamerák, és így jobban is tudja élvezni használatát. Felvétel és megtekintés : világos, egyszerű és kényelmes A merevlemezre hosszú órákig készíthet felvételt (26. és 30. oldal) Több mint hét órányi* kiváló minőségű ([HQ] beállítás) képeket készíthet. A felvételek mind a merevelemez üres helyére kerülnek. Fel sem merül annak kockázata, hogy kedvenc képeit véletlenül felülírja. A videofelvétel előre- vagy visszacsévélésére sincs szükség, és akkor kezdheti a felvételt, amikor kedve tartja. * A DCR-SR70E/SR80E készülékkel nem lehet 14 óránál hosszabb felvételt készíteni. Ha átállítja a mozgókép képminőségét, akkor még hosszabb felvételt tud készíteni. A VISUAL INDEX áttekintő képernyő segítségével gyorsan megkereshet egy-egy jelenetet (28. és 31. oldal). A VISUAL INDEX áttekintő képernyőn a felvett képe egy pillanat alatt megjeleníthető. Nem kell mást tennie, mint megérinteni a megnézni kívánt jelenetet. A dátum-mutató segítségével a kívánt jelenetet dátuma alapján is megkeresheti. Megtekintés televízión, illetve mentés videomagnóra/dvd-író készülékre (40. és 71. oldal) A Handycam kamera közvetlenül hozzácsatlakoztatható a televízióhoz, hogy a felvett képeket a tévéképernyőn nézhesse meg. Videomagnóra/DVD-író készülékre is mentheti a képeket. 10

11 A merevlemezes Handycam kamera csatlakoztatása számítógéphez Szükség van a mellékelt ImageMixer for HDD Camcorder programra. DVD-írás egyetlen érintésre (85. oldal) A felvett képet egyetlen érintéssel DVD-re írhatja. Azok a képek, amelyeket még nem írt DVD-re a One Touch DVD Burn funkcióval, automatikusan menthetők. A felvett kép minősége akkor sem változik meg, ha a képet DVD-re írja. Módosítsa a képeket, és készítsen DVD-t a kiválasztott képekből (97. és 99. oldal) A képeket átmásolhatja a számítógépre. Módosíthatja is a képeket, és a kiválasztott képekből DVD-t is készíthet. A képek minősége nem változik akkor sem, amikor a képeket számítógépről másolja át, és akkor sem, amikor módosítja vagy DVD-re írja őket. A merevlemezes Handycam kamera használata 11

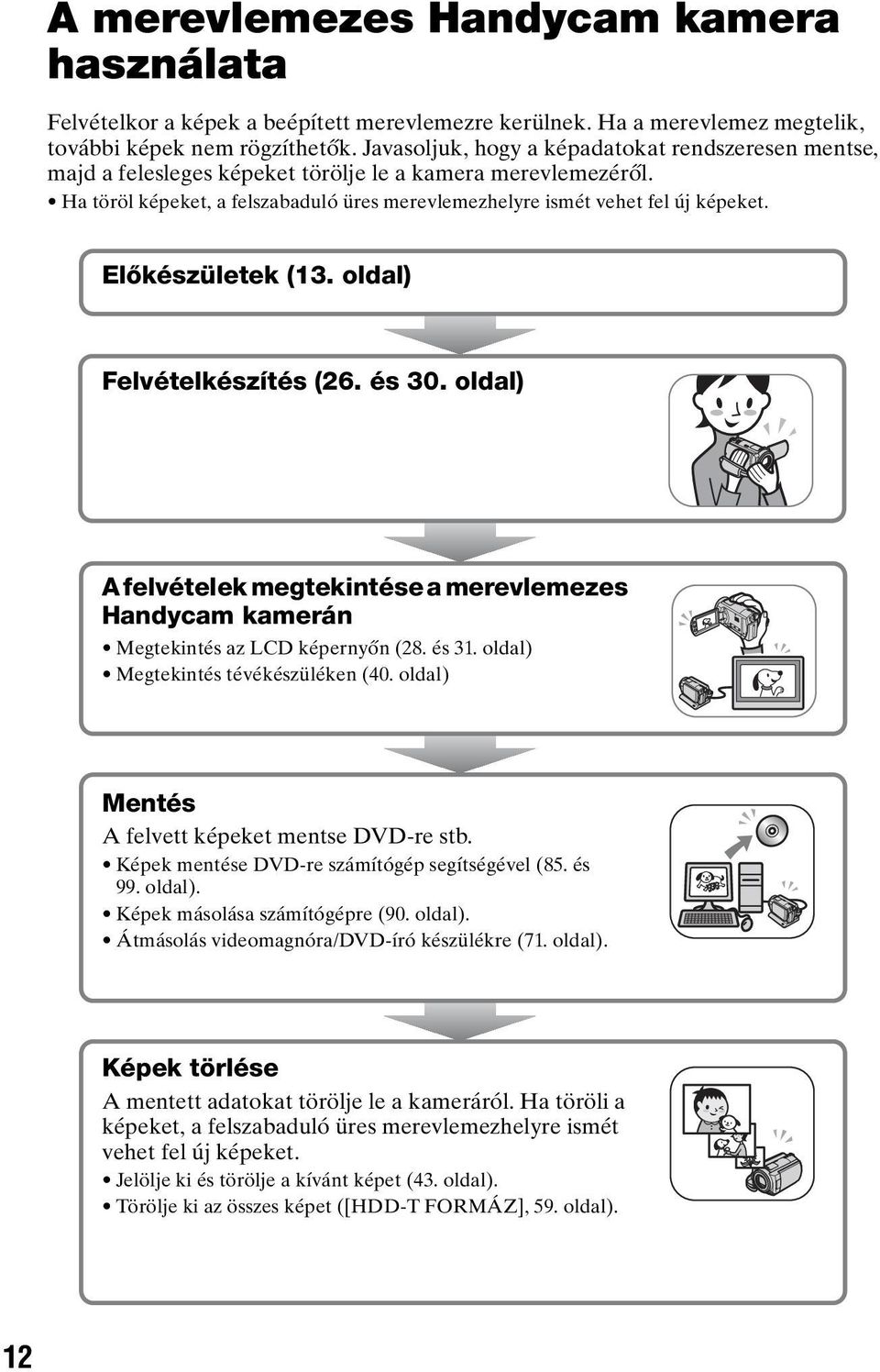

12 A merevlemezes Handycam kamera használata Felvételkor a képek a beépített merevlemezre kerülnek. Ha a merevlemez megtelik, további képek nem rögzíthetők. Javasoljuk, hogy a képadatokat rendszeresen mentse, majd a felesleges képeket törölje le a kamera merevlemezéről. Ha töröl képeket, a felszabaduló üres merevlemezhelyre ismét vehet fel új képeket. Előkészületek (13. oldal) Felvételkészítés (26. és 30. oldal) A felvételek megtekintése a merevlemezes Handycam kamerán Megtekintés az LCD képernyőn (28. és 31. oldal) Megtekintés tévékészüléken (40. oldal) Mentés A felvett képeket mentse DVD-re stb. Képek mentése DVD-re számítógép segítségével (85. és 99. oldal). Képek másolása számítógépre (90. oldal). Átmásolás videomagnóra/dvd-író készülékre (71. oldal). Képek törlése A mentett adatokat törölje le a kameráról. Ha töröli a képeket, a felszabaduló üres merevlemezhelyre ismét vehet fel új képeket. Jelölje ki és törölje a kívánt képet (43. oldal). Törölje ki az összes képet ([HDD-T FORMÁZ], 59. oldal). 12

13 Ismerkedés 1. lépés: A mellékelt tartozékok ellenőrzése Győződjék meg arról, hogy a kamerához mellékelve vannak a következő tartozékok. A zárójelben álló szám az illető tartozék darabszámát jelöli. Akkumulátor NP-FP50 (1) (16. oldal) Hálózati tápegység (1) (14. oldal) Lencsevédő sapka (1) (18. oldal) (DCR- SR30E/SR40E) Ismerkedés Tápkábel (1) (14. oldal) A lencsevédő sapka felhelyezése A csuklópántot fűzze át a lencsevédő sapka gyűrűjén. Handycam Station (1) (14. oldal) A/V átjátszókábel (1) (40., 71. és 73. oldal) USB átjátszókábel (1) (75., 77. és 87. oldal) Távirányító (1) (39. oldal) (DCR-SR50E/ SR60E/SR70E/SR80E) CD-ROM (1) (78. oldal) ImageMixer for HDD Camcorder (program) A Handycam kézikönyve (PDF/ez a kézikönyv) A kamera használati útmutatója (1) 21 érintkezős illesztő (1) (41. oldal) Csak azon típusok esetén, amelyeknek alján megtalálható a CE jelzés. Egy lítium gombelem már eredetileg benne van. 13

14 2. lépés: Az akkumulátor feltöltése Az akkumulátor feltöltéséhez tegye rá a (P sorozatú) InfoLITHIUM akkumulátort (124. oldal) a kamerára. A kamerával NP-FP30 akkumulátor nem használható. (A típusszám az akkumulátor hátlapján található.) Ha az akkumulátor a kamerába erőlteti, előfordulhat, hogy hibásan fog működni a kamera, például csökken az akkumulátor teljesítménye, vagy nehezen lehet majd levenni az akkumulátort. 2 A POWER kapcsolót a nyíl irányában eltolva állítsa OFF (CHG) helyzetbe (ez a gyári beállítás). POWER kapcsoló CHG kijelző Akkumulátor Tápkábel DC IN aljzat Egyenáramú csatlakozódugó 3 Csatlakoztassa a hálózati tápegységet a Handycam Station illesztőállvány DC IN aljzatához. Ügyeljen arra, hogy az egyenáramú csatlakozódugón a v jel felfelé nézzen. DC IN aljzat Fali csatlakozóaljzathoz Hálózati tápegység 1 Az akkumulátort kattanásig csúsztassa a nyíl irányába. 4 Csatlakoztassa a tápkábelt a hálózati tápegységhez és a fali csatlakozóaljzathoz. 14

15 5 Tegye a kamerát a Handycam Station illesztőállványra úgy, hogy szilárdan álljon. Győződjék meg arról, hogy a kamerát ütközésig belenyomta. Az akkumulátor feltöltése a hálózati tápegység segítségével A POWER kapcsolót tolja OFF (CHG) helyzetbe, majd csatlakoztassa a hálózati tápegységet közvetlenül a kamera DC IN aljzatához. POWER CHG kijelző kapcsoló DC IN aljzat Ismerkedés Ekkor felgyullad a CHG (töltés) kijelző, és megkezdődik a töltés. Amikor az akkumulátor teljesen feltöltődött, kialszik a CHG töltésjelző. Amikor a kamerát beteszi a Handycam Station illesztőállványba, csukja le a DC IN aljzat fedelét. Egyenáramú csatlakozódugó Nyissa ki a csatlakozóaljzatok védőfedelét Tápkábel Akkumulátor Fali csatlakozóaljzathoz Hálózati tápegység Az akkumulátor levétele Tolja a POWER kapcsolót OFF (CHG) helyzetbe. Tolja el a BATT akkumulátorkioldó gombot, és vegye le az akkumulátort. BATT akkumukátorkioldó gomb Amikor leveszi az akkumulátort, figyeljen arra, hogy a POWER kapcsoló (18. oldal) egyik vonatkozó kijelzője se világítson. 15

16 A kamera eltávolítása a Handycam Station illesztőállványból Kapcsolja ki a készüléket, majd vegye ki a kamerát a Handycam Station illesztőállványból úgy, hogy közben mindkét készüléket fogja. Felvételi idő Hozzávetőleges időtartam percekben megadva teljesen feltöltött akkumulátor használata esetén. DCR-SR30E/SR40E Akkumulátor Folyamatos felvételi idő Szokásos felvételi idő* NP-FP50 (mellékelt tartozék) NP-FP NP-FP NP-FP NP-FP DCR-SR50E/SR60E/SR70E/SR80E Az akkumulátor tárolása Ha hosszabb ideig nem szándékozik használni az akkumulátort, teljesen merítse le (124. oldal). Külső áramforrás használata A készülékeket ugyanúgy csatlakoztassa egymáshoz, mint amikor az akkumulátort tölti. Ilyenkor nem fogy az akkumulátor energiája. Töltési idő (teljes feltöltés) Hozzávetőlegesen ennyi perc alatt töltődik fel teljesen egy teljesen lemerült akkumulátor. Akkumulátor Töltési idő NP-FP50 (mellékelt tartozék) 125 NP-FP NP-FP NP-FP NP-FP Akkumulátor NP-FP50 (mellékelt tartozék) NP-FP60 NP-FP70 NP-FP71 NP-FP90 Folyamatos felvételi idő Szokásos felvételi idő* * A szokásos felvételi idő azt mutatja, hogy mennyi ideig készíthet felvételt, ha gyakorta indítja el/állítja le a felvételt, ha gyakorta zoomol, illetve ha gyakorta kapcsolja a készüléket ki/be. A feltüntetett idők az alábbi körülmények között értendők (ha a [FELV.MÓD] értéke [HQ]). Felső érték: Ha be van kapcsolva az LCD háttérvilágítása. Alsó érték: Ha ki van kapcsolva az LCD háttérvilágítása. 16

17 Lejátszási idő Hozzávetőleges időtartam percekben megadva teljesen feltöltött akkumulátor használata esetén. DCR-SR30E/SR40E Akkumulátor Lejátszási idő NP-FP50 (mellékelt tartozék) 140 NP-FP NP-FP NP-FP NP-FP DCR-SR50E/SR60E/SR70E/SR80E Akkumulátor Lejátszási idő* NP-FP50 (mellékelt tartozék) 120 NP-FP NP-FP NP-FP NP-FP * Ha be van kapcsolva az LCD háttérvilágítása. Az akkumulátorról Az akkumulátor töltésének megkezdése előtt tolja a POWER kapcsolót OFF (CHG) helyzetbe. A CHG (töltés) kijelző töltés közben és az alábbi esetekben villog, és pontatlan információk jelennek meg az akkumulátor állapotáról (BATTERY INFO) (35. oldal): az akkumulátort nem megfelelően helyezte be, az akkumulátor sérült, az akkumulátor teljesen lemerült. (Csak a BATTERY INFO esetén.) 3Amíg a hálózati tápegység a kamera vagy a Handycam Station illesztőállvány DC IN aljzatához csatlakozik, akkor az akkumulátor még abban az esetben sem látja el árammal a kamerát, ha a hálózati tápegység nem csatlakozik a fali konnektorhoz. Javasoljuk, hogy NP-FP70, NP-FP71 vagy NP- FP90 akkumulátort használjon, ha a kamerához kameralámpát (nem mellékelt tartozék) csatlakoztat. A töltési/felvételi/lejátszási időről 25 C esetén mért érték. (Javasolt hőmérséklettartomány: C.) Hidegben a felvételi és lejátszási idő lerövidül. A felvételi és lejátszási idő a kamera használati körülményeinek függvényében lerövidülhet. A hálózati tápegységről A hálózati tápegységet csatlakoztassa egy közeli fali csatlakozóaljzatba. Ha a kamera használata során meghibásodást észlel, azonnal húzza ki a hálózati tápegységet a fali csatlakozóaljzatból. A hálózati csatlakozóaljzatot ne halyezze el szűk helyen, például a fal és egy bútordarab között. Ügyeljen arra, hogy fémtárggyal ne zárja rövidre sem a hálózati tápegység egyenáramú dugójának, sem pedig az akkumulátornak a pólusait, mert az meghibásodáshoz vezethet. Ismerkedés FIGYELEM! Ha a hálózati tápegység a fali konnektorhoz csatlakozik, a kamera még akkor is feszültség alatt áll, ha kikapcsolja. 17

18 3. lépés: A kamera bekapcsolása és tartása Felvételkészítéshez a POWER kapcsolót eltolva gyújtsa fel a megfelelő kijelzőt. Ha a kamerát első alkalommal kapcsolja be, megjelenik a [ÓRABEÁLLÍTÁS] képernyő (22. oldal). POWER kapcsoló Lencsevédő* Felvételkor váltson üzemmódot: tolja a POWER kapcsolót a nyíl irányába addig, amíg fel nem gyullad a megfelelő kijelző. (Mozgókép): Mozgóképek felvétele (Állókép): Állóképek, fényképek rögzítése (PLAY/EDIT): Képek lejátszása a kamerán, illetve képek módosítása/törlése * DCR-SR50E/SR60E/SR70E/SR80E 1 Az oldalán lévő két fület összenyomva vegye le a lencsevédő sapkát. A lencsevédő sapka zsinórját húzza lefelé egészen addig, amíg a csuklópánt meg nem akasztja (DCR-SR30E/ SR40E). Ha a POWER kapcsolót a (Mozgókép) vagy az (Állókép) állásba tolja, kinyílik a lencsevédő (DCR-SR50E/SR60E/SR70E/ SR80E). Miután beállította a dátumot és az időt ([ÓRABEÁLLÍTÁS], 22. oldal), a kamera legközelebbi bekapcsolásakor az LCD képernyőn pár másodpercre meg fog jelenni az aznapi dátum és a pontos idő. 3 A kamerát az ábrának megfelelően helyesen fogja meg és tartsa. 2 A POWER kapcsolót a nyíl irányába eltolva kapcsolja be a készüléket. A gomb eltolása közben tartsa lenyomva a közepén lévő zöld gombot. Zöld gomb 18

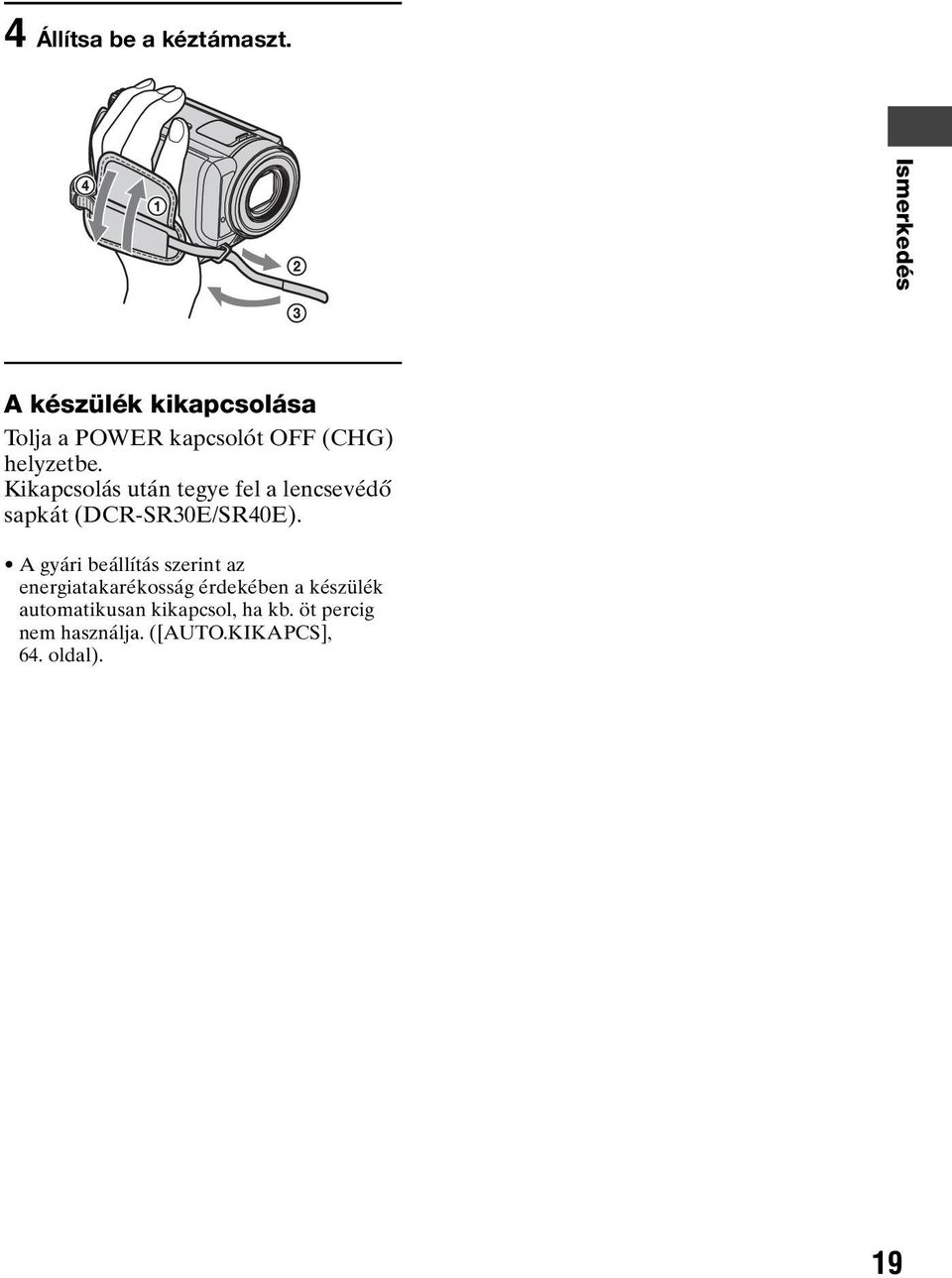

19 4 Állítsa be a kéztámaszt. Ismerkedés A készülék kikapcsolása Tolja a POWER kapcsolót OFF (CHG) helyzetbe. Kikapcsolás után tegye fel a lencsevédő sapkát (DCR-SR30E/SR40E). A gyári beállítás szerint az energiatakarékosság érdekében a készülék automatikusan kikapcsol, ha kb. öt percig nem használja. ([AUTO.KIKAPCS], 64. oldal). 19

20 4. lépés: Az LCD képernyő beállítása Az LCD képernyő Az LCD képernyőt hajtsa ki úgy, hogy az a kamerával 90 fokos szöget zárjon be (1), majd forgassa el úgy, ahogyan azt a felvétel, illetve a lejátszás megkívánja (2). 2 legfeljebb 180 fokra DISP/BATT INFO Az LCD képernyő fényerejének beállításával kapcsolatban lásd az [LCD BEÁLL.] - [LCD- FÉNYERŐ] menüelemet (61. oldal). 2 legfeljebb 90 fokra 1 a kamerához képest 90 fokra 20 Ügyeljen arra, nehogy az LCD képernyő kinyitásakor vagy állásának, szögének beállításakor megnyomja az LCD képernyő keretén található gombokat. Ha az LCD képernyőt a kamerához képest 90 fokra kinyitja és elfogatja 180 fokkal a lencse felé, akkor visszahajthatja a kamerához úgy, hogy az LCD képernyő kifelé nézzen. Ez lejátszáskor praktikus lehet. Kapcsolja ki az LCD képernyő háttérvilágítását, hogy az akkumulátor tovább üzemképes maradjon (DCR- SR50E/SR60E/SR70E/SR80E) Nyomja le és tartsa lenyomva a DISP/ BATT INFO gombot pár másodpercig, amíg meg nem jelenik a szimbólum. Ezzel a lehetőséggel akkor célszerű élni, ha a kamerát világos helyen használja, vagy ha takarékoskodni kíván az akkumulátor energiájával. Ez a beállítás nincs hatással a felvett képre. Az üzemmód kikapcsolásához nyomja le és addig tartsa lenyomva a DISP/BATT INFO gombot, amíg el nem tűnik a szimbólum.

21 5. lépés: Az érintőképernyő használata Az érintőképernyő segítségével lejátszhat felvételeket (28. és 31. oldal), illetve módosíthatja a készülék beállításait (46. oldal). Érintse meg a képernyőn látható gombokat. Ujját tegye az LCD tábla hátoldalára. A képernyőn látható gombokat csak ez után érintse meg. Érintse meg az LCD képernyőn található gombot. A nyelv megváltoztatása Beállítható, hogy a képernyőn az üzenetek milyen nyelven jelenjenek meg. Az IDŐ/LANGU. menü [LANGUAGE] pontjában válassza ki a kívánt nyelvet (64. oldal). Ismerkedés DISP/BATT INFO Az LCD képernyő keretén található gombok megnyomása esetén is a fenti módon járjon el. Ügyeljen arra, hogy az érintőképernyő használata közben ne nyomja meg az LCD képernyő keretén található gombokat. Ha az érintőképernyő gombjai nem működnek megfelelően, állítsa be az LCD képernyőt (KALIBRÁLÁS) (127. oldal). A képernyőn megjelenő kijelzők elrejtése A képernyőn megjelenő kijelzők (számláló stb.) eltüntetéséhez és megjelenítéséhez nyomja meg a DISP/ BATT INFO gombot. 21

22 6. lépés: A dátum és az idő beállítása Amikor első ízben használja a kamerát, állítsa be a dátumot és az időt. Amíg nem állítja be a dátumot és az időt, az [ÓRABEÁLLÍTÁS] képernyő mindig megjelenik, amikor bekapcsolja a kamerát vagy eltolja a POWER kapcsolót. Ha a kamerát hozzávetőleg 3 hónapig nem használja, előfordulhat, hogy a dátumot és az időt a készülék elfelejti, mert a kamera beépített újratölthető eleme lemerül. Ilyen esetben töltse fel a beépített újratölthető elemet, majd ismét állítsa be a dátumot és az időt (128. oldal). POWER kapcsoló 2 A / gombok segítségével jelölje ki az (IDŐ/LANGU.) elemet, majd érintse meg az gombot. 3 A / gombok segítségével jelölje ki az [ÓRABEÁLLÍTÁS] elemet, majd érintse meg az gombot. 4 A / gombok segítségével jelölje ki a kívánt földrajzi helyet, majd érintse meg az gombot. Ha most első alkalommal állítja be az órát, folytassa a 4. lépéssel. 1 Érintse meg rendre a következőket: t [SETUP]. 5 Ha szükséges, a / gombok segítségével a [NYÁRI IDŐ] értékét állítsa [BE]-re, majd érintse meg az gombot. 6 A / gombok segítségével állítsa be az évet [É], majd érintse meg az gombot ig bármilyen évszámot megadhat. 22

23 7 Állítsa be a [H](hónap), az [N](nap), valamint az óra és a perc értékét, majd érintse meg az gombot. Ekkor elindul az óra. Az Időeltolódás témával kapcsolatban lapozzon a 122. oldalra. Felvétel közben nem jelenik meg a felvétel dátuma és időpontja, de a merevlemezre automatikusan rákerül, és lejátszáskor megjelenik ([ADATKÓD], 62. oldal). Ismerkedés 23

24 7. lépés: A rögzítendő kép szélességmagasság arányának (16:9 vagy 4:3) kiválasztása (DCR-SR50E/SR60E/ SR70E/SR80E) Ha 16:9 (széles) üzemmódban készít filmez, akkor széles látószöggel és nagy felbontással készült képet kap. Ha szélesvásznú tévén szándékozik lejátszani a felvételt, akkor javasoljuk, hogy 16:9 (széles) üzemmódban filmezzen. POWER kapcsoló A következő esetekben nem módosítható a szélesség-magasság aránya: mozgóképek felvétele közben, ha a [D.EFFEKTUS] értéke [RÉGI FILM] (57. oldal). A használt zoomérték függvényében változik a 16:9 (széles) és a 4:3 mód közötti látószögkülönbség. Mozgókép WIDE SELECT Képek lejátszása televízióhoz csatlakoztatott kamerával A televízió-képernyő méretarányának (16:9/4:3) megfelelően állítsa be a [TV TÍPUSA] értékét [16:9]-re vagy [4:3]-ra (40. oldal). Ha úgy néz 16:9 (széles) képeket, hogy a [TV TÍPUSA] éréke [4:3], akkor egyes tárgyak képe szemcsés lehet. 1 A POWER kapcsolót a nyíl irányában eltolva gyújtsa fel a (Mozgókép) kijelzőt. Állókép 1 A POWER kapcsolót eltolva gyújtsa fel az (Állókép) kijelzőt. A kép szélesség-magasság aránya 4:3- ra vált. 2 A WIDE SELECT gomb ismételt megnyomásával válassza ki a kívánt szélesség-magasság arányt. 16:9 (széles) 4:3 2 Addig nyomogassa a WIDE SELECT gombot, amíg a megfelelő módot be nem sikerül állítania. Ha a 16:9 (széles) módot választja, az állókép mérete [ 0,7M] ( ) Lesz. Ha a 4:3 módot választja, a kép mérete a maximális, [1,0M] ( ) lesz. A rögzíthető állóképek maximális száma

25 Easy Handycam a kamera használata automatikus beállításokkal Az Easy Handycam üzemmód használata Az Easy Handycam funkció csaknem minden beállítást automatikusan elvégez, és ehhez csupán az EASY gombot kell megnyomnia. Mivel csak az alapfunkciók használhatók és a jobb olvashatóság érdekében a képernyőn a szövegek nagyobb betűkkel írva jelennek meg, még azok is könnyen tudják használni a kamerát, akik első alkalommal próbálkoznak vele. EASY gomb A kamera beállításai Easy Handycam üzemmódban A módosítható beállítások megjelenítéséhez érintse meg a [SETUP] gombot. A beállítás részletei a 47. oldalon olvashatók. Érintse meg Csaknem minden beállítás automatikusan felveszi meg nem változtatható értékét. Easy Handycam üzemmódban nem jelenik meg a gomb. Ha olyan műveleteket kíván végezni, mint a kézi fókuszbeállítás vagy a speciális effektusok alkalmazása, akkor lépjen ki az Easy Handycam üzemmódból. Az Easy Handycam üzemmódban nem használható gombok Az alábbi gombok és funkciók nem használhatók, mert azokat hatását a készülék automatikusan beállította. Ha olyan műveletet kísérel meg végrehajtani, amelyet most nem lehet, megjelenhet az [Easy Handycam üzemmódban nem használható.] üzenet. BACK LIGHT (33. oldal) Nyomja le és tartsa lenyomva a DISP/BATT INFO gombot (20. oldal) Zoomoló gombok (lejátszáskor) Most próbáljon felvételt készíteni 26. oldal De előbb hajtsa végre az előkészítés 1 7 lépéseit (13. és 24. oldal). Easy Handycam a kamera használata automatikus beállításokkal 25

26 Felvételkészítés könnyűszerrel Amikor a POWER kapcsolót a nyíl irányában eltolja, a zöld gombot csak akkor tartsa lenyomva, ha a POWER kapcsoló OFF (CHG) helyzetben áll. ACCESS Mozgóképek felvétele Állóképek felvétele ACCESS kijelző Amikor a kamera képadatokat ír a merevlemezére, az ACCESS kijelző vagy folyamatosan világít, vagy villog. Mozgókép 1 A POWER kapcsolót A a nyíl irányában eltolva gyújtsa fel a (Mozgókép) kijelzőt. 2 Nyomja meg az EASY gombot. Ekkor megjelenik [Az Easy Handycam funkció bekapcsolva.] üzenet, majd pedig az LCD képernyőn láthatóvá válik az kijelzés. 3 Nyomja meg a START/STOP gombot B (vagy C). [KÉSZ] [FELV.] A felvétel leállításához nyomja meg a ismét a START/STOP gombot. A [FELV.MÓD] értéke [HQ] (ez a gyári beállítás) (60. oldal). A maximális folyamatos felvételi idő hozzávetőleg 13 óra. További mozgóképek felvétele Hajtsa végre a 3. lépést. 26

27 Állókép 1 A POWER kapcsolót A a nyíl irányában eltolva gyújtsa fel az (Állókép) kijelzőt. 2 Nyomja meg az EASY gombot. Ekkor megjelenik [Az Easy Handycam funkció bekapcsolva.] üzenet, majd az pedig az LCD képernyőn láthatóvá válik az kijelzés. 3 A fókusz beállításához nyomja le kissé a PHOTO D gombot A, majd nyomja le teljesen B. Hangjelzés Villog bfolyamatosan ég Zárhang hallható. A kép rögzítése akkor fejeződik be, amikor a képernyőről eltűnik a szimbólum. A [ MINŐSÉG] értéke [JÓ MINŐSÉGŰ] (ez a gyári beállítás) (56. oldal). További állóképek felvétele Hajtsa végre a 3. lépést. Zárhang hallható Kilépés az Easy Handycam üzemmódból Nyomja meg ismét az EASY gombot. Ekkor az kijelzés eltűnik az LCD képernyőről. Easy Handycam a kamera használata automatikus beállításokkal 27

28 Lejátszás könnyűszerrel POWER kapcsoló A zöld gombot lenyomva tartva csak abban az esetben tolja el a POWER kapcsolót a nyíl irányában, amikor a POWER kapcsoló az OFF (CHG) helyzetben áll. ACCESS Képek lejátszása ACCESS kijelző Amikor a kamera képadatokat olvas a merevlemezéről, az ACCESS kijelző vagy folyamatosan világít, vagy villog. 1 A POWER kapcsolót a nyíl irányában többször eltolva gyújtsa fel a (PLAY/ EDIT) kijelzőt. Ekkor az LCD képernyőn megjelenik a VISUAL INDEX áttekintő képernyő. 2 Nyomja meg az EASY gombot. Ekkor megjelenik az [Az Easy Handycam funkció bekapcsolva.] üzenet, majd pedig az LCD képernyőn láthatóvá válik az kijelzés. A felvétel dátuma Előző 6 kép Következő 6 kép A legutóbb rögzített/ lejátszott mozgóképet i jelöli. Ha megérinti a i szimbólumot, akkor a mozgóképet onnan folytatva játszhatja le, ahol legutóbb abbahagyta. (Mozgókép) fül (Állókép) fül (Lejátszási lista) fül (69. oldal) 28

29 3 Kezdje meg a lejátszást. Mozgókép Érintse meg a (Mozgókép) fület, majd érintse meg a lejátszandó mozgókép kicsi minta-képét. A jelenet eleje/ előző jelenet Állj (átvált a VISUAL INDEX képernyőre) Ha a kiválasztott mozgóképpel kezdődő lejátszás során elérkezünk az utolsó mozgóképhez, a képernyőn ismét a VISUAL INDEX áttekintő képernyő jelenik meg. Ha a mozgóképet lassítva kívánja lejátszani, lejátszási szünetben érintse meg a / gombot. Érintse meg a [SETUP] t [HANGERŐ] gombot, majd a / gombok segítségével állítsa be a hangerőt. Állókép Érintse meg az (Állókép) fület, majd érintse meg a lejátszandó állókép kicsi minta-képét. Átvált a VISUAL INDEX képernyőre Előző/Következő Érintésre vált a Lejátszás és a Szünet között Következő jelenet Felvétel dátuma/időpontja Vissza/Előre Diabemutató gomb (34. oldal) Felvétel dátuma/időpontja A VISUAL INDEX áttekintő képernyő megjelenítése eltarthat egy ideig. A VISUAL INDEX áttekintő képernyőn az [SZER] gombot megérintve kitörölheti a képeket. Lásd a Képek törlése című fejezetet a 43. oldalon. Easy Handycam a kamera használata automatikus beállításokkal Kilépés az Easy Handycam üzemmódból Nyomja meg ismét az EASY gombot. Ekkor az képernyőről. kijelzés eltűnik az LCD 29

30 Felvétel/Lejátszás Felvétel Lencsevédő* A POWER kapcsoló állásának megfelelően nyílik és záródik. Zoomoló gomb PHOTO POWER kapcsoló START/STOP A ACCESS kijelző START/STOP B * DCR-SR50E/SR60E/SR70E/SR80E 1 A POWER kapcsolót a nyíl irányában többször eltolva gyújtsa fel a megfelelő kijelzőt. A zöld gombot csak akkor nyomja meg, ha a POWER kapcsoló az OFF (CHG) helyzetben áll. 2 Kezdje meg a felvételt. Mozgókép Nyomja meg a START/STOP gombot A (vagy B). Állókép A fókusz beállításához nyomja le kissé a PHOTO gombot A, majd nyomja le teljesen B. Hangjelzés Zárhang hallható [KÉSZ] b [FELV.] A felvétel leállításához nyomja meg a ismét a START/STOP gombot. Villog bfolyamatosan ég Zárhang hallható. A kép rögzítése akkor fejeződik be, amikor a képernyőről eltűnik a szimbólum. 30 Ha a felvétel befejezése után is ég vagy villog az ACCESS kijelző, az azt jelenti, hogy a kamera még mindig adatokat ír a merevlemezre. Óvja a kamerát az ütéstől, rázkódástól, és ne vegye le se az akkumulátort, se a hálózati tápegységet. Mozgó- és állóképeket egyszerre nem lehet rögzíteni. A maximális folyamatos felvételi idő hozzávetőleg 13 óra. Ha egy mozgóképfájl mérete meghaladja a 2 GB-ot, a felvétel automatikusan egy új fájlban folytatódik. A mozgóképek minőségével kapcsolatban lásd: [FELV.MÓD] (60. oldal); az állóképek minőségével kapcsolatban lásd: [ KÉPMÉRET] (56. oldal).

31 Lejátszás 1 A POWER kapcsolót többször eltolva gyújtsa fel a (PLAY/EDIT) kijelzőt. Ekkor az LCD képernyőn megjelenik a VISUAL INDEX áttekintő képernyő. A felvétel dátuma Előző 6 kép Következő 6 kép A legutóbb rögzített/ lejátszott mozgóképet i jelöli. Ha megérinti a i szimbólumot, akkor a mozgóképet onnan folytatva játszhatja le, ahol legutóbb abbahagyta. (Mozgókép) fül (Állókép) fül (Lejátszási lista) fül (69. oldal) A zoom gombot mozgatva változik a VISUAL INDEX áttekintő képernyőn egyidejűleg megjelenő képek száma: 6-ról 12-re és még többre. A SZOK.BEÁLL. menü [ MEGJELENÍT] elemének megérintésével beállíthatja, hogy az VISUAL INDEX áttekintő képernyőn egyszerre hány kép jelenék meg (63. oldal) Ha lenyomja és lenyomva tartja a / gombot, akkor gyorsan átpörgetheti a minta-képeket tartalmazó képernyőket. 2 Kezdje meg a lejátszást. Mozgókép Érintse meg a (Mozgókép) fület és a lejátszandó mozgóképet. Érintésre vált a A jelenet eleje/ Lejátszás és a Következő előző jelenet Szünet között jelenet Állókép Érintse meg az (Állókép) fület és a lejátszandó állóképet. Diabemutató gomb (34. oldal) Felvétel/Lejátszás Állj (átvált a VISUAL Vissza/Előre INDEX képernyőre) Ha a kiválasztott mozgóképpel kezdődő lejátszás során elérkezünk az utolsó mozgóképhez, a képernyőn ismét a VISUAL INDEX képernyő jelenik meg. Átvált a VISUAL INDEX képernyőre Előző/Következő Ha a mozgóképet lassítva kívánja lejátszani, lejátszási szünetben érintse meg a / gombot. A / gomb egy megérintése a vissza/előrecsévélés sebességét kb. ötszörösére növeli, két megérintése kb. 10- szeresére, három megérintése kb. 30- szorosára, négy megérintése pedig kb. 60- szorosára növeli. Amikor a kamera képadatokat olvas a merevlemezéről, az ACCESS kijelző vagy folyamatosan világít, vagy villog. A hangerő beállítása Érintse meg a t [HANGERŐ] gombot, majd a / gombok segítségével állítsa be a hangerőt. Ha a nem találja a [HANGERŐ] gombot a menüben, érintse meg a [SETUP] gombot (46. oldal). 31

32 A kívánt kép megkeresése dátum alapján (Dátummutató) Dátum alapján hatékonyan megtalálhatja a kívánt képet. 4 Az Előző/következő dátum gombokat megérintve válassza ki a kívánt kép dátumát. 1 A POWER kapcsolót többször eltolva gyújtsa fel a (PLAY/ EDIT) kijelzőt. Ekkor az LCD képernyőn megjelenik a VISUAL INDEX áttekintő képernyő. 5 Mialatt a lejátszani kívánt kép dátuma kiemelten jelenik meg, érintse meg az gombot. Ekkor a VISUAL INDEX áttekintő képernyőn megjelennek a kiválasztott napon készített képek. 2 Ha mozgóképet keres, érintse meg a (Mozgókép) fület. Ha állóképet keres, az (Állókép) fület érintse meg. 3 Érintse meg a [DÁTUM] elemet. Ekkor a képernyőn megjelenik a képek felvételi dátumának listája. Visszatér a VISUAL INDEX képernyőre Előző/következő dátum gomb 32

33 Felvételkor/lejátszáskor stb. használt funkciók közötti minimális távolság kb. 1 cm, telefotó állásban ez a távolság kb. 80 cm. A következőknél nagyobb zoomolás a [DIGIT.ZOOM] funkcióval (54. oldal) érhető el: (optikai zoom) Felvétel Zoomolás Ha a motoros zoom gombját 1 kicsit mozdítja el, a zoomolás kis sebességgel történik. Ha gyorsabb zoomolást kíván, mozdítsa el jobban. Távolabbi, több mindent tartalmazó kép: (széles látószög) Közeli kép: (telefotó) Ügyeljen arra, nehogy ujját hirtelen vegye le a zoomoló gombról 1. Ha így tesz, akkor a gomb mozgásának hangja rákerülhet a felvételre. Az LCD képernyő keretén található zoomoló gombokkal 6 nem lehet a zoomolás sebességét befolyásolni. Ahhoz, hogy széles látószögű állásban éles képet kaphasson, a kamera és a felvétel tárgya DCR-SR30E/SR40E 20 DCR-SR50E/SR60E/ SR70E/SR80E 12 Felvételkészítés sötét helyen (NightShot plus)... 2 Állítsa a NIGHTSHOT PLUS kapcsolót 2 ON helyzetbe. (Megjelenik a szimbólum és a [ NIGHTSHOT PLUS ] elem). Ha világosabban kívánja felvenni a képet, használja a Super NightShot plus funkciót (53. oldal). Ha halvány fényben világosabban kívánja felvenni a képet, használja a Color Slow Shutter funkciót (54. oldal). A NightShot plus és a Super NightShot plus infravörös fényt használ. Ezért ügyeljen arra, hogy ujjával vagy más tárggyal ne takarja el az infravörös érzékelőt/jeladót 3. Vegye le a konverziós lencsét (nem mellékelt tartozék). Ha az automatikus fókuszálás használata problémákat okoz, állítsa be a fókuszt kézzel ([FÓKUSZ], 52. oldal). Világos környezetben ne használja ezeket a funkciókat, mert azzal a kamera rendellenes működését okozhatja. Az expozíció beállítása ellenfényben álló tárgyak esetén (BACK LIGHT)... 4 Ellenfényben álló tárgyak esetén az expozíció beállításához nyomja meg a BACK LIGHT 4 gombot ekkor megjelenik a. szimbólum. Az ellenfényt kompenzáló funkció kikapcsolásához ismét nyomja meg a BACK LIGHT gombot. Felvétel/Lejátszás 33

34 Felvételkészítés tükör üzemmódban... qs A kamerához viszonyítva 90 fokra nyissa ki az LCD táblát qs (1), majd fordítsa el a lencse felé 180 fokkal (2). Ekkor az LCD képernyőn a tárgy tükörképe látszik, de a rögzített kép normál állású lesz. Állvány használata... qg Egy állványcsavarral rögzítse az állványt az állványfoglalathoz qg (az állvány külön megvásárolható, nem mellékelt tartozék: a csavar legfeljebb 5,5 mm hosszú lehet). A vállszíj rögzítése... 0 A vállszíjat (nem mellékelt tartozék) rögzítse a vállszíj számára kialakított fülhöz. 34 Fókuszálás nem a középpontban lévő tárgyra... 5 Lásd a [FIX FÓKUSZ] funkciót az 52. oldalon. Az expozíció rögzítése a kiválasztott tárgyhoz... 5 Lásd a [FÉNYMÉRŐ] funkciót az 50. oldalon. Speciális effektusok használata... 5 Lásd a KÉPALK. funkciót az 57. oldalon. Lejátszás Állóképek sorozatának lejátszása (Diabemutató)... 5 Az állóképeket lejátszó képernyőn érintse meg a gombot (31. oldal). A kijelölt képpel kezdve elindul a diabemutató. A diabemutató leállításához érintse meg a gombot. Az újraindításhoz ismét érintse meg a gombot. Ha megérinti a gombot, a kamera folyamatosan játssza a diabemutatót. A gyári beállítás [BE] (folyamatos lejátszás). Diabemutató lejátszása közben nem használható a lejátszási zoom funkció.

35 Zoomolás lejátszás közben A képet eredeti méretének 1,1 5- szörösére lehet felnagyítani. A nagyítás a motoros zoom gombjával 1 és az LCD képernyő keretén található zoomoló gombokkal 6 is beállítható. 1 Játssza le azt a képet, amelyet nagyítani kíván. 2 A T (telefotó) segítségével nagyítsa fel a képet. Az LCD képernyőn megjelenik egy keret. 3 Érintse meg azt a részt, amelyet az LCD képernyő közepén kíván látni. 4 A W (széles látószög)/t (telefotó) segítségével állítsa be a nagyítás mértékét. Kilépéshez érintse meg a [VÉG] gombot. Az LCD képernyő keretén található 6 zoomoló gombokkal nem lehet a zoomolás sebességét befolyásolni. Felvétel/Lejátszás Az akkumulátor energiaszintjének ellenőrzése... qf A POWER kapcsolót állítsa OFF (CHG) helyzetbe, majd nyomja meg a DISP/ BATT INFO qf gombot. Ha egyszer nyomja meg ezt a gombot, akkor mintegy hét másodpercre megjelenik a BATTERY INFO képernyő. Ha a 20 másodperces maximális időtartamig kívánja megjelenítetni ezt a képernyőt, akkor azalatt nyomja meg a gombot, mialatt a BATTERY INFO képernyő látható. A még felhasználható energia (hozzávetőleg) Felvételi kapacitás (hozzávetőleg) Az üres merevlemez-terület ellenőrzése... 5 Lásd a [HDD-ADATOK] funkciót az 59. oldalon. Felvétel közben megjelenik a hátralévő felvételi idő/a még rögzíthető állóképek száma. A műveleteknél hallható hangjelzés kikapcsolása... 5 Lásd a [HANGJELZÉS] funkciót a 63. oldalon. A gyári beállítások visszaállítása... qa Ha az összes beállítást (beleértve a dátumot és az időt is) gyárilag beállított alapértékére kívánja visszaállítani, nyomja meg a RESET gombot qa. (Az egyéni menüben testre szabott elemek nem változnak.) További alkatrészek és funkciójuk 7 Beépített sztereó mikrofon Ha külső mikrofont (nem mellékelt tartozék) csatlakoztat, akkor a kamera az abból származó hangokat rögzíti (DCR- SR50E/SR60E/SR70E/SR80E). 8 Infravörös érzékelő (DCR-SR50E/ SR60E/SR70E/SR80E) A kamera működtetéséhez a távirányítót (39. oldal) fordítsa a kamera infravörös érzékelője felé. 9 Felvételjelző lámpa (DCR-SR50E/ SR60E/SR70E/SR80E) Felvételkor a felvételjelző pirosan világít (63. oldal). A lámpa villog, ha az akkumulátor lemerőben van, illetve ha a merevlemezen fogytán van a szabad hely. qd Hangszóró Lejátszáskor a hang a hangszóróból hallható. A hangerő beállítására vonatkozóan lásd a 31. oldalt. Felvétel/Lejátszás 35

36 A legutóbbi jelenet visszajátszása/ törlése (Visszajátszás/Visszajátszás törléssel) Megnézheti a legutóbb felvett mozgóképet/állóképet. A megnézett kép ki is törölhető. A legutóbbi jelenet törlése (Visszajátszás törléssel) A legutóbbi jelenet ellenőrzése (Visszajátszás) 1 Tolja el a POWER kapcsolót úgy, hogy felgyulladjon a (Mozgókép) vagy az (Állókép) kijelező, majd érintse meg a gombot. A kamera lejátssza a legutóbb rögzített jelenetet. Mozgókép Ha a megnézett jelenetet feleslegesnek ítéli, azonnal kitörölheti. 1 Visszajátszás közben érintse meg a gombot. 2 Érintse meg az [IGEN] elemet. Ha kitörli, a jelentet többé már nem lehet visszaállítani. Állókép Ha megérinti, megjelennek az alábbi funkciógombok. : Vissza az éppen nézett mozgókép elejére. / : Hangerőszabályzás. Visszatérés a felvételhez Érintse meg a gombot. A kameraadatok (a felvétel dátuma, körülményei stb.) nem jelennek meg. Ha folyamatosan rögzített állóképeket (56. oldal) néz vissza, akkor a / gombok segítségével előre/vissza léphet a képek között (DCR-SR50E/SR60E/SR70E/ SR80E). A Visszajátszás törléssel funkció segítségével a legutóbb felvett képeket rendre kitörölheti egymás után. Visszajátszással azonban csak a felvétel sorrendjében lehet a képeket kitörölni. Egy adott kép kitörlésével kapcsolatban lásd a 43. oldalt. Amikor a Visszajátszás során a felvett képeket sorra egymás után kitörli, nem tudja a törlést továbbfolytatni, amint egy védett kép jelenik meg a képernyőn. Ha folyamatosan rögzített állóképeket (56. oldal) töröl, az összes kép egyszerre törlődik (DCR-SR50E/SR60E/SR70E/ SR80E). 36

37 Felvétel/lejátszás közben látható kijelzések A zárójelben ( ) a vonatkozó oldalszám áll. A képernyőn látható kijelzések nem kerülnek rá a felvételre. Mozgókép felvétele Állókép felvétele 1 A még felhasználható energia (hozzávetőleg) (35.) 2 Felvételi mód (HQ / SP / LP) (60.) 3 A felvétel állapota ([KÉSZ] (készenlét) / [FELV.] (felvétel)) 4 Számláló (óra: perc: másodperc) 5 A még felvehető mozgókép hossza percekben 6 Visszajátszás gomb (36.) 7 Egyéni menü gomb (46.) 8 Képméret (56.) (DCR-SR50E/ SR60E/SR70E/SR80E) 9 Minőség ([FINE] / [STD]) (56.) q; A még rögzíthető állóképek száma Felvétel/Lejátszás Mozgóképek megtekintése Állóképek megtekintése qa Lejátszási üzemmód qs Már lejátszott mozgóképek száma/ Összes felvett mozgókép száma qd Előző/következő gomb (29., 31.) qf Felvételi mappa/fájl (123.) qg Képkezelő gombok (29., 31.) qh Már lejátszott állóképek száma/ Összes rögzített állókép száma qj Felvételi mappa/fájl (123.) qk Előző/következő kép gomb (29., 31.) ql Diabemutató gomb (34.) w; VISUAL INDEX gomb (29., 31.) 37

38 Az LCD képernyőn látható szimbólumok Amikor módosíthatók a beállítások, illetve felvétel és lejátszás alatt a következő szimbólumok jelennek meg. Bal oldalon felül Fent középen Jobb oldalon felül Alul Középen A zárójelben ( ) a vonatkozó oldalszám áll. Szimbólum Jelentése A leesésérzékelő bekapcsolva (59.) Középen Szimbólum E Jelentése NightShot plus (33.) Super NightShot plus (53.) Color Slow Shutter (54.) A kamerához PictBridge nyomtató csatlakozik (75.) Figyelmeztetés (117.) Bal oldalon felül Szimbólum Fent középen Szimbólum Jelentése Önkioldóval készített felvétel (54.) Folyamatos fényképfelvétel/ Expozícióbelövés (56.) Vaku (53.) MIKR.JELSZ. kicsi (61.) Jelentése Diabemutató ismétlése (34.) Alul Szimbólum 9. Jelentése Képeffektus (58.) Digitális effektus (57.) Kézi fókuszbeállítás (52.) AE PROGRAM (50.) Ellenfény kompenzálása (33.) n Fehéregyensúly (51.) SZÉLESVÁSZNÚ (24.) SteadyShot kikapcsolva (55.) Rugalmas fénymérő (50.)/Expozíció (51.) 38 Jobb oldalon felül Szimbólum Jelentése Úsztatás (57.) Az LCD háttérvilágítása kikapcsolva (20.) A leesésérzékelő kikapcsolva (59.) ADATKÓD felvétel közben A felvétel dátumát és időpontját a kamera automatikusan rögzíti. A felvétel során ezek az adatok nem jelennek meg. Lejátszás közben azonban adatkódként a [ADATKÓD] funkcióval megnézhetők (62. oldal).

39 Távirányító (DCR-SR50E/SR60E/ SR70E/SR80E) A távirányító használatba vétele előtt távolítsa el a szigetelő lapot. Szigetelő lap 1 DATA CODE (62. oldal) Ha lejátszás közben megnyomja, akkor megjelenik a felvétel dátuma és időpontja, illetve megjelennek a felvételkor érvényes kamera-beállítások (62. oldal). 2 PHOTO (27. és 30. oldal) Amikor megnyomja ezt a gombot, a képernyőn éppen látható képet a kamera állóképként rögzíti. 3 SCAN/SLOW (29. és 31. oldal) 4. > (Előző/Következő) (29. és 31. oldal) 5 PLAY (29. és 31. oldal) 6 STOP (29. és 31. oldal) 7 DISPLAY (21. oldal) 8 Jeladó 9 START/STOP (26. és 30. oldal) q; Motoros zoom (33. és 35. oldal) qa PAUSE (29. és 31. oldal) qs VISUAL INDEX (28. és 31. oldal) Ha lejátszás közben megnyomja, akkor megjelenik a VISUAL INDEX áttekintő képernyő. qd b / B / v / V / ENTER Ha megnyom egy gombot, az LCD képernyőn megjelenik a narancssárga keret. A b / B / v / V gombok segítségével jelöljön ki egy elemet, majd az ENTER gombot megnyomva válassza ki a kijelölt elemet. A kamera működtetéséhez a távirányítót fordítsa a kamera infravörös érzékelője felé (35. oldal). Ha egy bizonyos ideig a távirányítóról nem érkezik utasítás, eltűnik a narancssárga keret. Ha ismét megnyomja a b / B / v / V gombok bármelyikét vagy az ENTER gombot, a keret ismét megjelenik ott, ahol legutóbb látható volt. Az elemcserével kapcsolatban lásd a 128. oldalt. Felvétel/Lejátszás 39
