A távérzékelés és fizikai alapjai 2. Alkalmazási példák (I.)

Átírás

1 A távérzékelés és fizikai alapjai 2. Alkalmazási példák (I.) Csornai Gábor László István Földmérési és Távérzékelési Intézet Távérzékelési Igazgatóság Az előadás 2011-es átdolgozott változata a TÁMOP /B-09/1/KMR pályázat támogatásával készült.

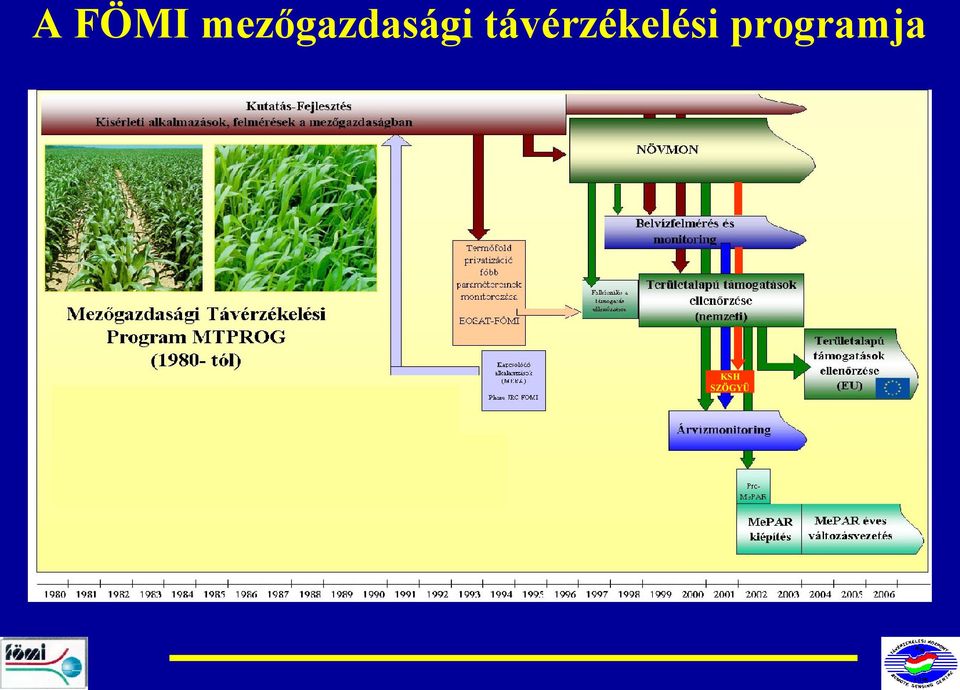

2 A FÖMI mezőgazdasági távérzékelési programja KSH SZÖGYÜ

3 Országos Szántóföldi Növénymonitoring és Termésbecslés (NÖVMON) ( )

4 Mezőgazdasági Távérzékelési Program (1980- ) FÖMI TK: 300 emberévnyi K+F befektetés Több nemzetközi együttműködés és program Nemzetközileg elismert eredmények (EU, USA) Kísérleti eredmények: 1983: 1-3 gazdaság + Hajdúság (+ Hajdú-Bihar megye) 1984: Hajdú-Bihar megye : Multitemporális kiértékelés (növényfejlődés-felmérés) 1990: Növénytérkép 3 megyére + területfelmérés : Kiemelt OMFB-FVM-FÖMI projekt: az operatív monitoring megalapozása Több nemzetközi projekt 1997-: Országos operatív szántóföldi növénymonitoring és termésbecslés (NÖVMON) : Magyarország teljes területére, mind a 19 megye közvetlen távérzékeléses felmérésére kiterjesztett monitoring és termésbecslés (NÖVMON)

5 Adatáramlás a NÖVMON rendszerében Őszi búza (ha) Őszi árpa (ha) Közép-Magyarország Fejér Komárom-Esztergom Veszprém Megye 2. Pest, Budapest Közép-Dunántúl Győr-Moson-Sopron Előzetes kalibrációs mérések több éves adatsorból kiindulva Vas Nyugat-Dunántúl Baranya Növénytérképek és területi adatok Somogy Tolna Dél-Dunántúl Borsod-Abaúj-Zemplén Heves Nógrád Kisfelbontású űrfelvételek Észak-Alföld Bács-Kiskun Csongrád Dél-Alföld Jelentések 0,40 0,30 Nagyfelbontású űrfelvételek ,50 0,20 0,10 0, ,60 C ropa nd atur alre fmo ormnit angi embyr ntpumo ,70 NÖVMON INFORMÁCIÓ KIVONÁSI RENDSZER Jász-Nagykun-Szolnok Békés Referencia adatok Észak-Magyarország Hajdú-Bihar Szabolcs-Szatmár-Bereg L eg end W inter w h eat Spring b arley W in ter ba rley M aize Sila ge m a iz e Sunflow er Sug arbee t A lfalfa P eas S pring fodder crops O the r cerea ls Zala Tavaszi árpa (ha) April May June July August September sour ces posren esing A növényfejlődés felmérése Hozam előrejelzés Őszi búza (kg/ha) Őszi árpa (kg/ha) Tavaszi árpa (kg/ha) Közép-Magyarország Fejér Komárom-Esztergom Veszprém Közép-Dunántúl Győr-Moson-Sopron Vas Zala Nyugat-Dunántúl Baranya Somogy Tolna Dél-Dunántúl Borsod-Abaúj-Zemplén Heves Nógrád Észak-Magyarország Hajdú-Bihar Jász-Nagykun-Szolnok Szabolcs-Szatmár-Bereg Észak-Alföld Bács-Kiskun Békés Csongrád Dél-Alföld Megye 2. Pest, Budapest

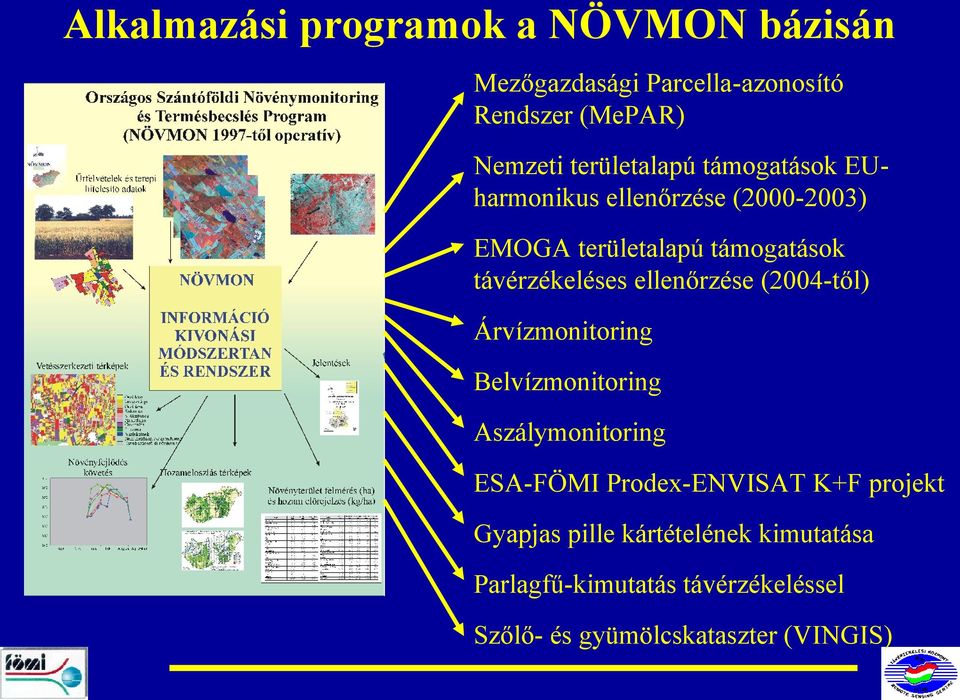

6 Alkalmazási programok a NÖVMON bázisán Mezőgazdasági Parcella-azonosító Rendszer (MePAR) Nemzeti területalapú támogatások EUharmonikus ellenőrzése ( ) EMOGA területalapú támogatások távérzékeléses ellenőrzése (2004-től) Árvízmonitoring Belvízmonitoring Aszálymonitoring ESA-FÖMI Prodex-ENVISAT K+F projekt Gyapjas pille kártételének kimutatása Parlagfű-kimutatás távérzékeléssel Szőlő- és gyümölcskataszter (VINGIS)

7 Területalapú támogatások távérzékeléses ellenőrzése

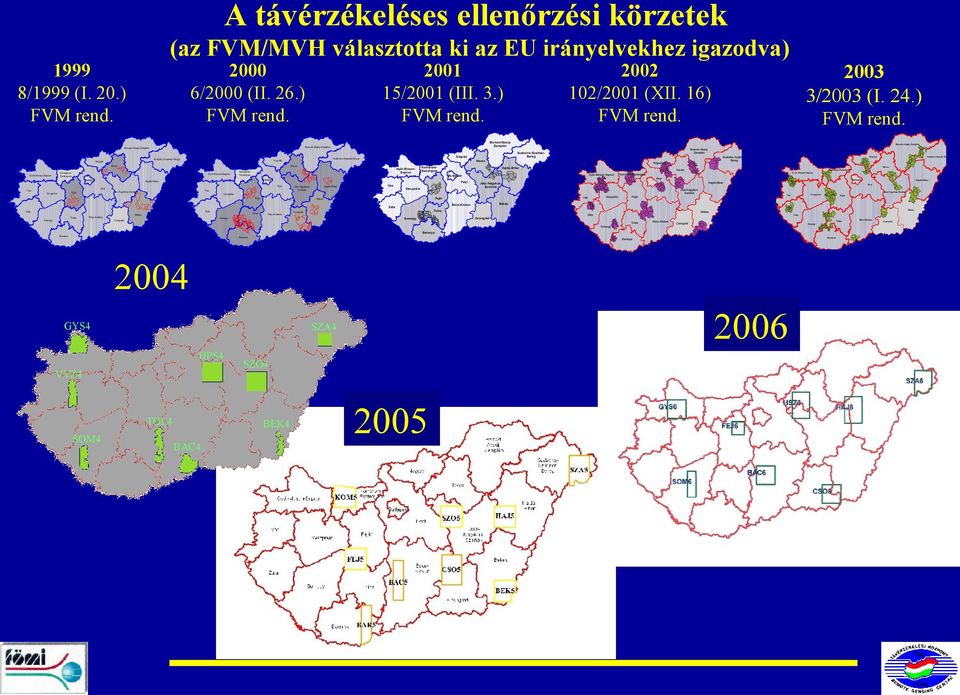

8 A távérzékeléses ellenőrzési körzetek (az FVM/MVH választotta ki az EU irányelvekhez igazodva) /1999 (I. 20.) FVM rend /2000 (II. 26.) FVM rend. Szabolcs-Szatmár-Bereg Nógrád Budapest KomáromEsztergom Pest Hajdú-Bihar Jász-NagykunSzolnok Vas Pest Veszprém Fejér Somogy Bács-Kiskun Tolna Békés Bács-Kiskun Pest Csongrád Budapest Hajdú-Bihar Jász-NagykunSzolnok Vas Veszprém Jász-Nagykun-Szolnok Fejér Békés Bács-Kiskun Békés Békés Zala Zala Csongrád Somogy Tolna Somogy Bács-Kiskun Tolna Csongrád Somogy Baranya Baranya Baranya Baranya Baranya 2004 GYS4 HPS4 VVZ4 TOL4 SOM SZA4 SZO4 BEK4 BAC Hajdú-Bihar Pest Veszprém Vas Fejér Tolna Csongrád Somogy Komárom-Esztergom Győr-Moson-Sopron Komárom-Esztergom Jász-NagykunSzolnok Fejér Békés Zala Zala Tolna Szabolcs-Szatár-Bereg Heves Heves Győr-Moson-Sopron Veszprém Zala Nógrád Szabolcs-SzatmárBereg Nógrád Hajdú-Bihar Budapest Budapest Vas Jász-Nagykun-Szolnok Fejér Veszprém Győr-MosonSopron KomáromEsztergom Hajdú-Bihar Pest Vas FVM rend. Borsod-Abaúj-Zemplén Heves Heves Győr-Moson-Sopron /2003 (I. 24.) Borsod-AbaújZemplén Szabolcs-SzatmárBereg Nógrád Szabolcs-Szatmár-Bereg Nógrád Heves KomáromEsztergom /2001 (XII. 16) FVM rend. Borsod-AbaújZemplén Borsod-Abaúj-Zemplén Borsod-Abaúj-Zemplén Győr-Moson-Sopron /2001 (III. 3.) FVM rend. Bács-Kiskun Csongrád

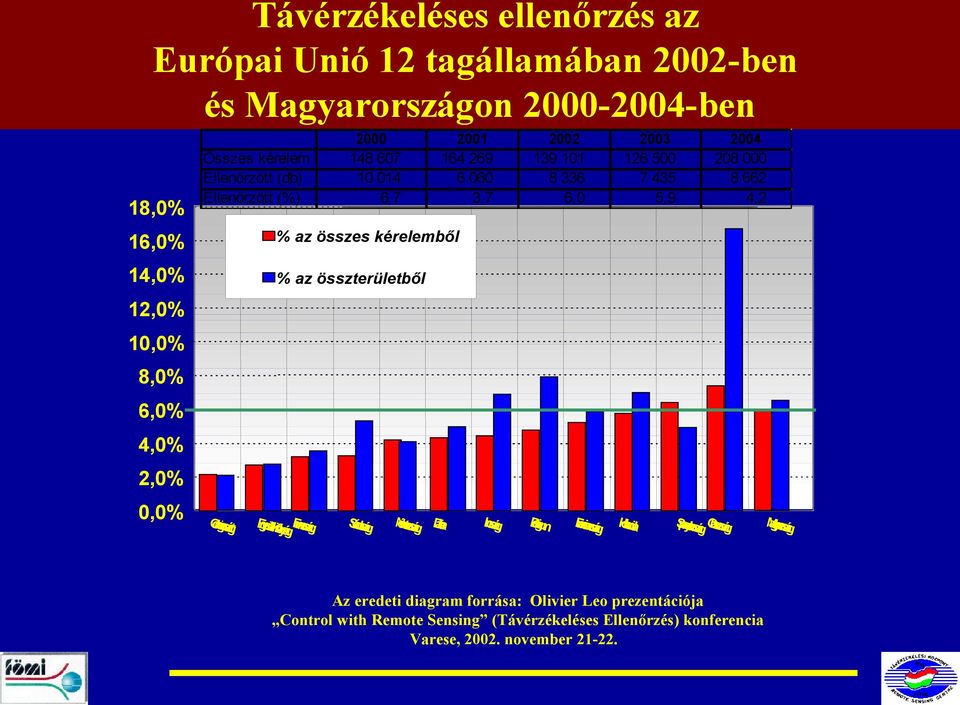

9 Távérzékeléses ellenőrzés az Európai Unió 12 tagállamában 2002-ben és Magyarországon ben 18,0% Összes kérelem Ellenőrzött (db) Ellenőrzött (%) , ,7 16,0% % az összes kérelemből 14,0% % az összterületből , , ,2 12,0% 10,0% 8,0% 6,0% 4,0% 2,0% 0,0% G örögország* EgyesültK irályságfinnország Svédország N ém ánia etország D Irország B elgium Franciaország H olandia Spanyolország O laszország Az eredeti diagram forrása: Olivier Leo prezentációja Control with Remote Sensing (Távérzékeléses Ellenőrzés) konferencia Varese, november M agyarország

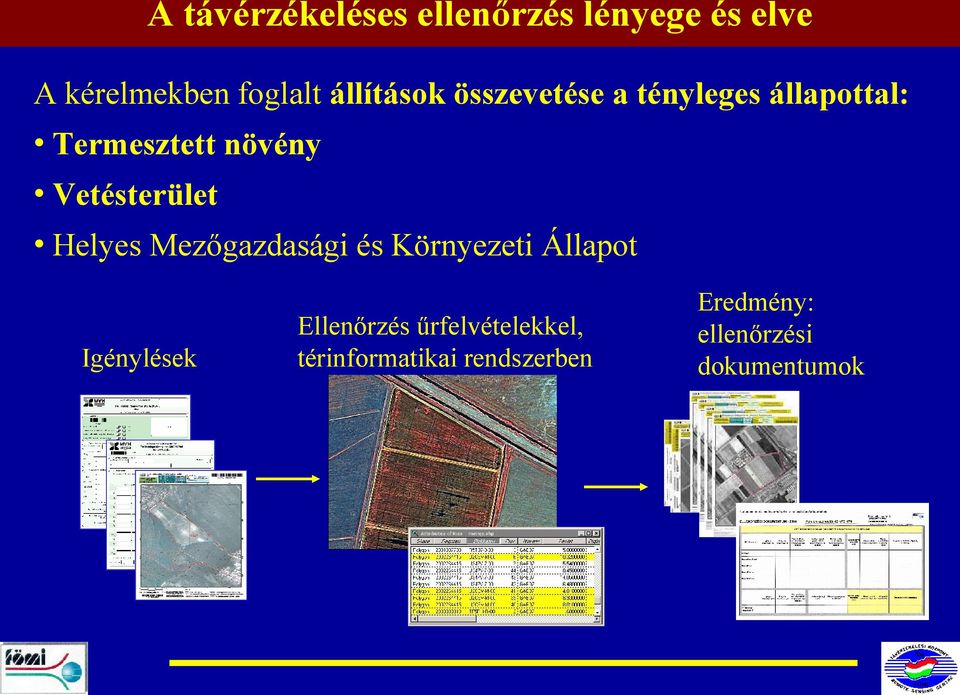

10 A távérzékeléses ellenőrzés lényege és elve A kérelmekben foglalt állítások összevetése a tényleges állapottal: Termesztett növény Vetésterület Helyes Mezőgazdasági és Környezeti Állapot Igénylések Ellenőrzés űrfelvételekkel, térinformatikai rendszerben Eredmény: ellenőrzési dokumentumok

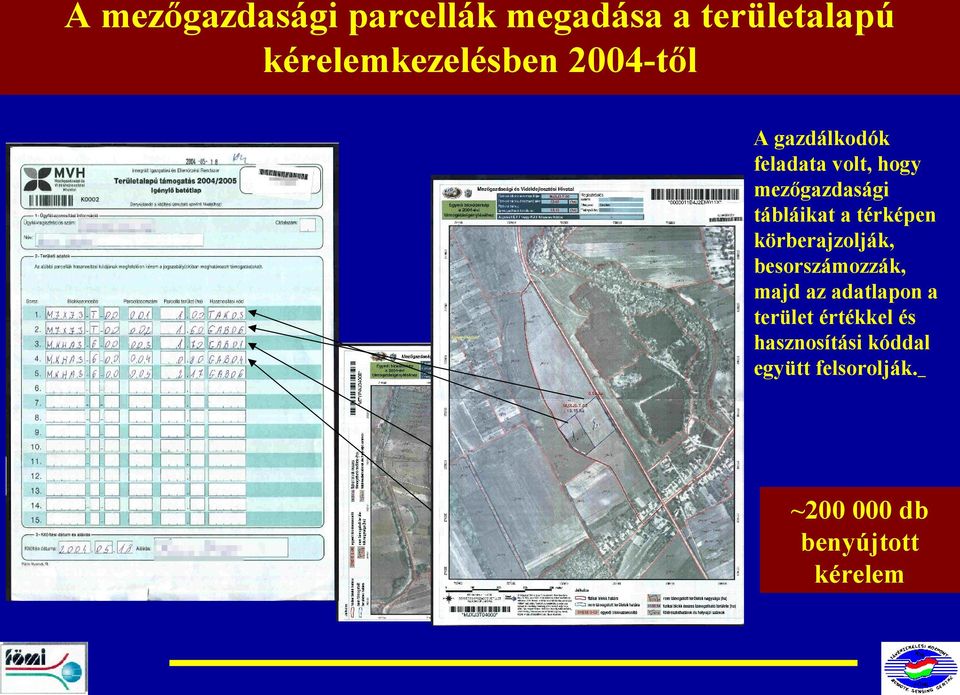

11 A mezőgazdasági parcellák megadása a területalapú kérelemkezelésben 2004-től A gazdálkodók feladata volt, hogy mezőgazdasági tábláikat a térképen körberajzolják, besorszámozzák, majd az adatlapon a terület értékkel és hasznosítási kóddal együtt felsorolják. ~ db benyújtott kérelem

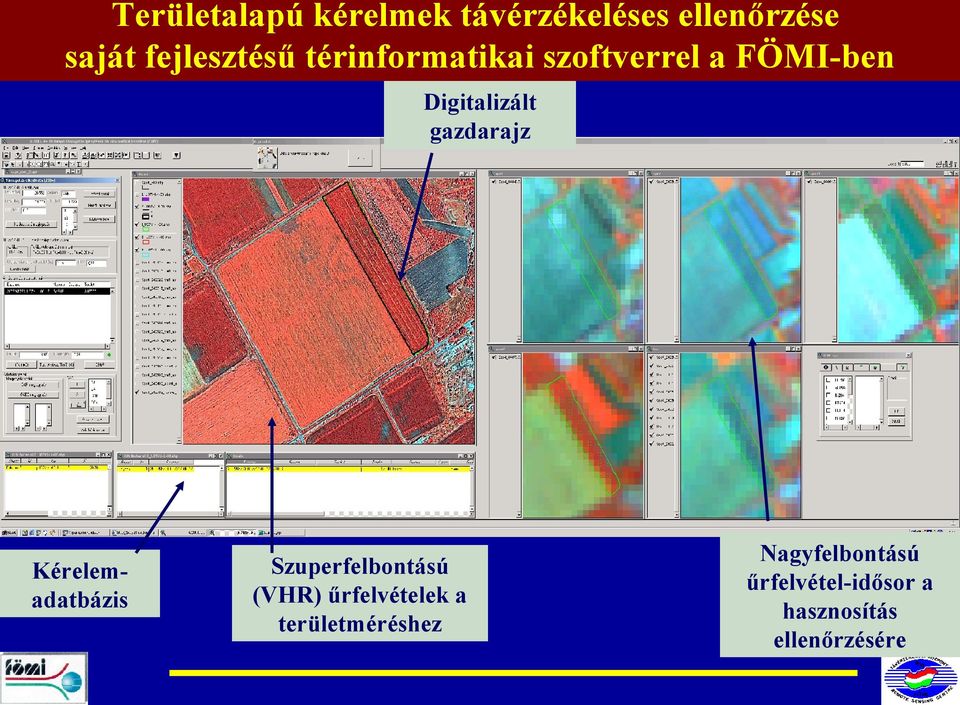

12 Területalapú kérelmek távérzékeléses ellenőrzése saját fejlesztésű térinformatikai szoftverrel a FÖMI-ben Digitalizált gazdarajz Kérelemadatbázis Szuperfelbontású (VHR) űrfelvételek a területméréshez Nagyfelbontású űrfelvétel-idősor a hasznosítás ellenőrzésére

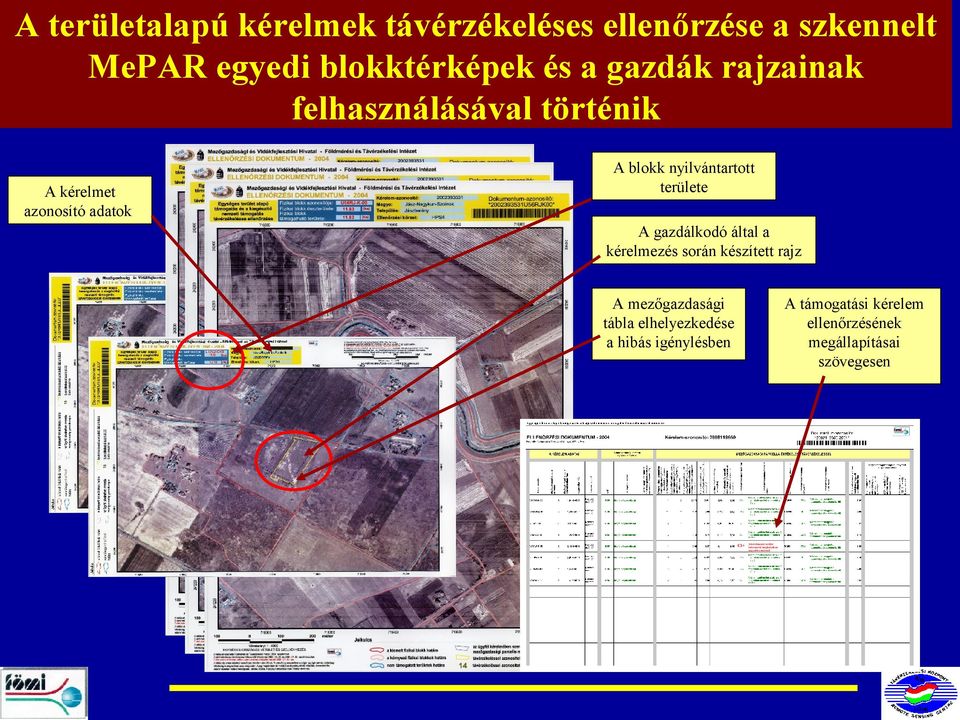

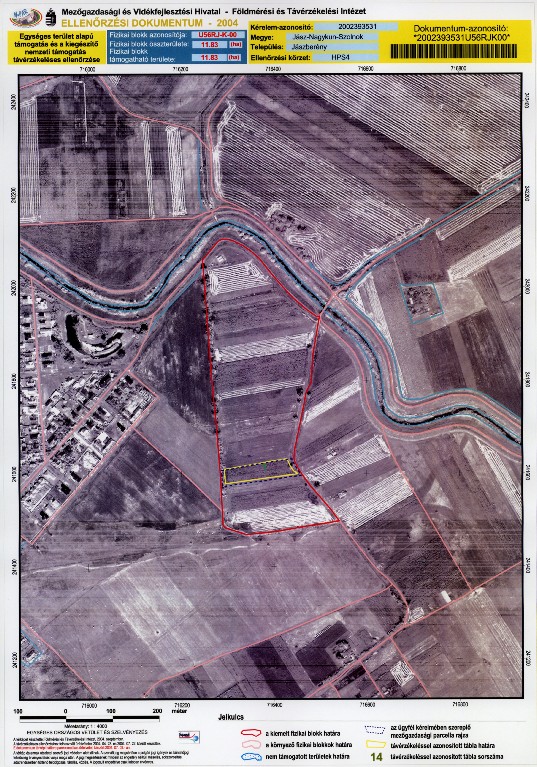

13 A területalapú kérelmek távérzékeléses ellenőrzése a szkennelt MePAR egyedi blokktérképek és a gazdák rajzainak felhasználásával történik A kérelmet azonosító adatok A blokk nyilvántartott területe A gazdálkodó által a kérelmezés során készített rajz A mezőgazdasági tábla elhelyezkedése a hibás igénylésben A támogatási kérelem ellenőrzésének megállapításai szövegesen C3+ A kérelmezett terület toleranci át meghaladóan nagyobb a mértnél

14 Árvízmonitoring

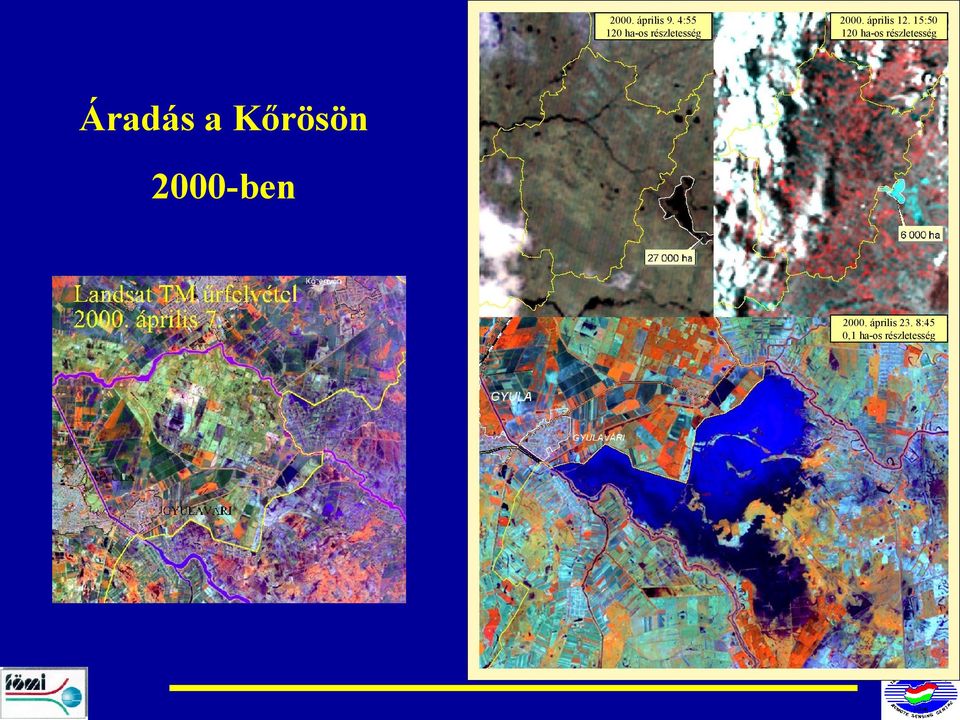

15 2000. április 9. 4: ha-os részletesség április : ha-os részletesség Áradás a Kőrösön 2000-ben április 23. 8:45 0,1 ha-os részletesség

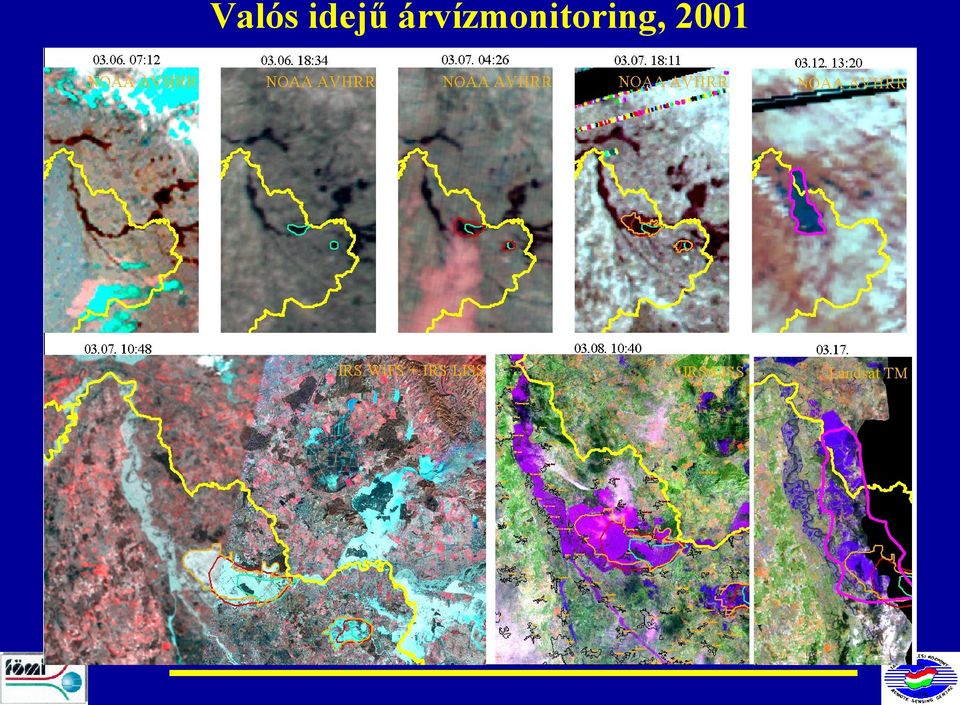

16 Valós idejű árvízmonitoring, 2001

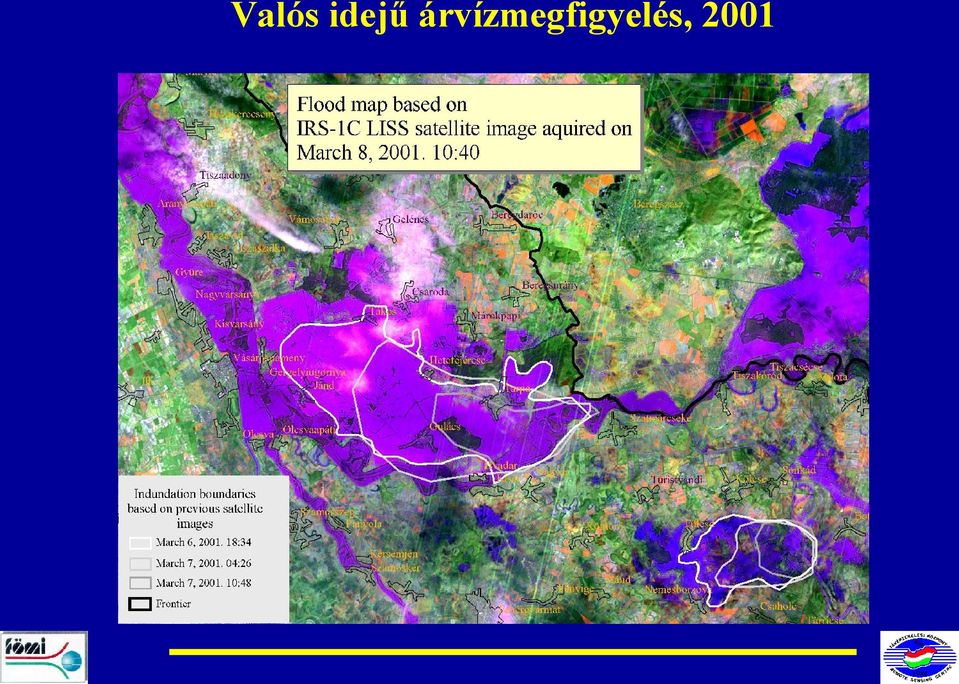

17 Valós idejű árvízmegfigyelés, 2001

18 Belvízmonitoring

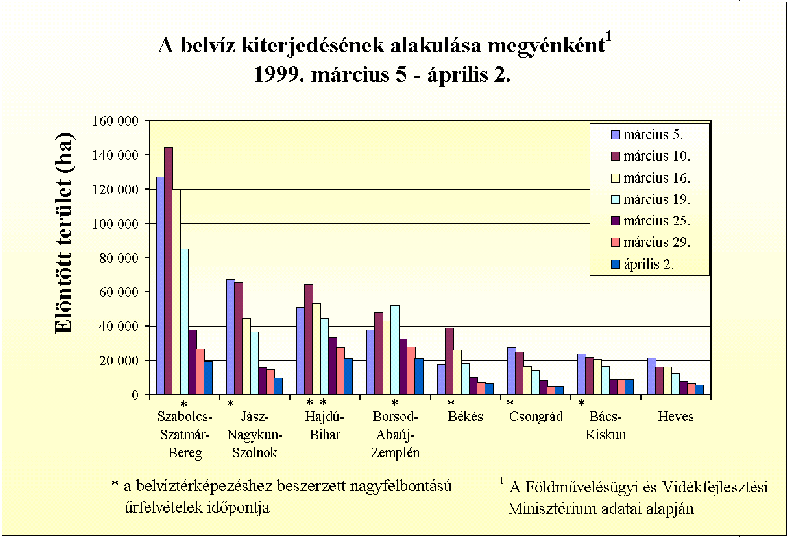

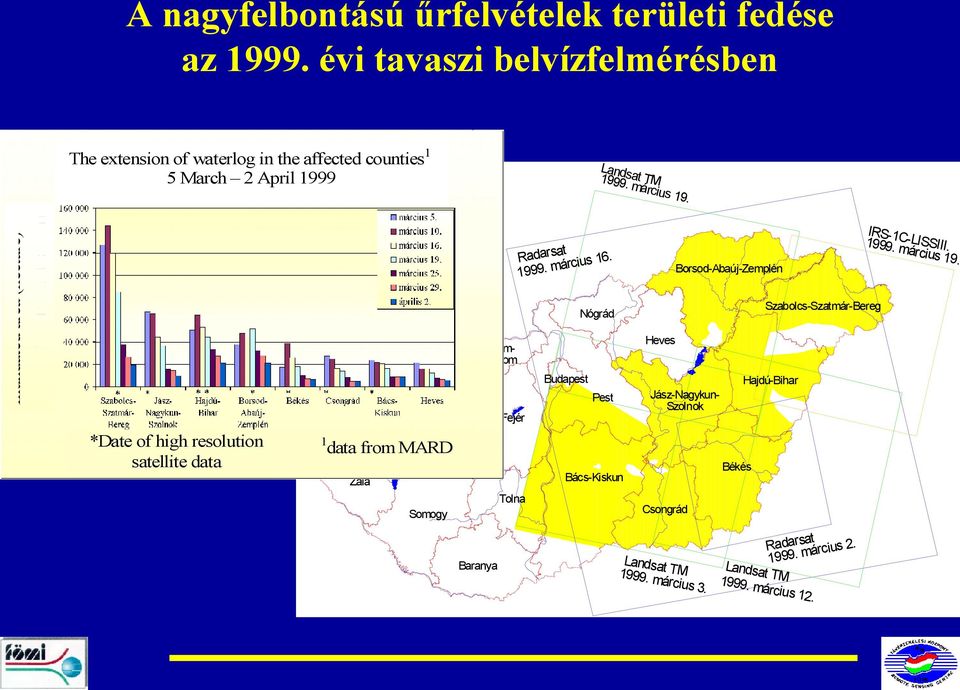

19 A nagyfelbontású űrfelvételek területi fedése az évi tavaszi belvízfelmérésben Inundated area (hectare) The extension of waterlog in the affected counties1 5 March 2 April 1999 Lan 1999d.sat TM márciu s 19. t Radarsa rcius 16. á m Borsod-Abaúj-Zemplén Szabolcs-Szatmár-Bereg Nógrád Heves KomáromEsztergom Gyõr-Moson-Sopron Budapest Hajdú-Bihar Jász-NagykunSzolnok Pest Vas *Date of high resolution satellite data acquired for waterlog mapping. Veszprém Fejér 1 data from MARD Békés Bács-Kiskun Zala Tolna Somogy Baranya IRS- C -LI márcsiusiii. s 19. Csongrád at Radarsmárcius Landsa Landsa mt TM t TM árcius m. árcius 1 2.

20 A belvízborítás pontosan felmérhető az űrfelvételekkel Landsat TM színkompozit a Békés megyei Hunya környékéről A vizes területek kihangsúlyozásával készült speciális színkompozit nagy részletességgel mutatja a víz jelenlétét a szántóterületeken, az áradó KettősKöröst. Jól látható, hogy a természetes medermaradványok zónájában szárazabb a talaj, de a vízelvezetés nem megoldott volta miatt, hatása szűk területekre korlátozódik március 12.

21 Objektív belvíztérkép-részlet Az előző ábrán látható űrfelvétel-részlet digitális feldolgozásának eredménye. A területadatok az ábrázolt felvételrészletre vonatkoznak. A nagyfelbontású űrfelvételek a kategorizálás további finomítását is lehetővé teszik. A megyei szintű belvíztérkép - amiből ez egy kis részlet - ezen kategóriák megyei területadatait is megadja.

22 Aszálymonitoring

23 Aszály 2000, 2001 augusztus NOAA AVHRR Aszály 2000, 2001 augusztus SPOT VEGETATION NDVI különbségtérkép:1. dekád Aug Átlag (1991,1993,2000,2001) NDVI ( ) > >+0.20 NDVI különbségtérkép:1. dekád Aug Átlag (1991,1993,2000,2001) NDVI ( ) > < > +0.3 >+0.20
