1 GISopen Földmérési és Távérzékelési Intézet Mezőgazdasági területeket érintő katasztrófák és károk távérzékeléses felmérése, Nádor Gizella, Surek György, Hubik Irén, Suba Zsuzsanna

2 Távérzékeléses alkalmazások

Alkalmazási programok a NÖVMON bázisán (módszertan, eszközrendszer, operatív alkalmazási tapasztalat) Országos Szántóföldi Növénymonitoring és Termésbecslés Program (NÖVMON 1997 és 2003 között

3 Alkalmazási programok a NÖVMON bázisán (módszertan, eszközrendszer, operatív alkalmazási tapasztalat) Országos Szántóföldi Növénymonitoring és Termésbecslés Program (NÖVMON 1997 és 2003 között operatív) Mezőgazdasági Parcella Azonosító Rendszer (MePAR) Nemzeti területalapú támogatások EU harmonikus ellenőrzése ( ) EMOGA területalapú támogatások távérzékeléses ellenőrzése (2004-től) Árvíz/belvíz/aszály monitoring ESA-FÖMI Prodex-ENVISAT K+F projekt Szőlő- és gyümölcs kataszter (VINGIS) Parlagfű kimutatás távérzékeléssel Gyapjas lepke kártételének kimutatása Kukoricabogár lárvakártétel kimutatása

4 Ajkai vörösiszap elöntés

5 A környezeti károk felmérésének támogatása A távérzékelés és a térinformatika gyors és hatékony eszköz az elöntött területek lehatárolására és az érintett területek leltárának kialakítására A távérzékelés hosszabb távon pontos adatokat tud szolgáltatni a növényzet károsodásának mértékéről.

6 Az elöntés Worldview2 űrfelvételen

7 Az elöntés lehatárolása Rapideye és Worldview2 űrfelvételen

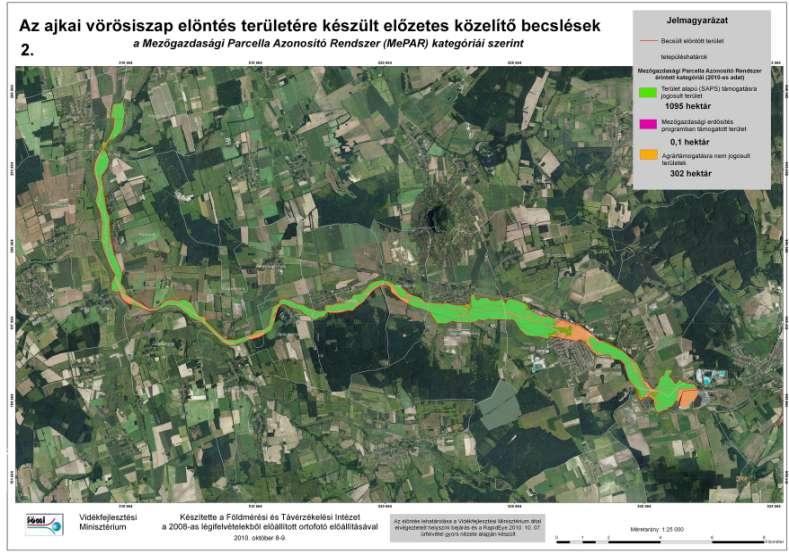

8 Elöntött területek kategóriái a MePAR adatai alapján

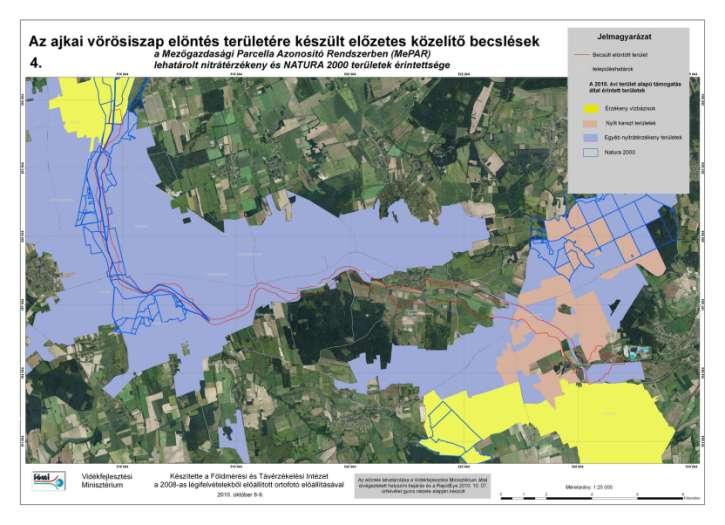

9 Nitrátérzékeny területek az elöntés közelében (MePAR adatok alapján)

10 Belvíz monitoring

11 Űrfelvétel színkompozit és belvíz elöntés térkép szintvonalakkal Békés megye északi része, június SPOT4 Elöntés térkép

12 A évi belvízelöntés monitorozása távérzékeléssel a VKKI részére március május június Landsat TM SPOT Landsat TM

13 Belvíz vis maior esetek kezelésének távérzékeléses támogatása MePAR fizikai blokkra vonatkozóan érkezett vis maior bejelentés az MVH-hoz A bejelentéseket az EU felé védhető eljárás szerint ki kell vizsgálni Ez az ellenőrzés jelentős többlet terhet jelent a helyszíni ellenőrök számára A belvíz elöntési térkép kategóriáit a MePAR blokkok támogatható területére összesítettük Az bejelentett blokkból öt tudott a kifizető ügynökség 100%-ban érintettnek minősíteni Ezzel mintegy 15 ezer gazdálkodó vis maior kérelme lezárhatóvá vált

14 A támogatható területek belvíz elöntés térképe a fizikai blokkok határával Békés megye északi része, június

15 Árvíz monitoring

16 Valós idejű árvízmonitoring, 2001

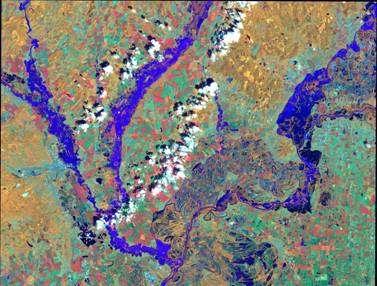

17 Áradások a Sajón, a Hernádon és a Bodrogon 2010-ben Landsat TM5 űrfelvételeken április június július 23.

18 Áradások a Sajón, a Hernádon és a Bodrogon 2010-ben Hernád Bodrog Sajó Tisza április 18. Landsat TM5

19 Áradások a Sajón, a Hernádon és a Bodrogon 2010-ben Hernád Bodrog Sajó Tisza június 5. Landsat TM5

20 Áradások a Sajón, a Hernádon és a Bodrogon 2010-ben Hernád Bodrog Sajó Tisza július 23. Landsat TM5

21 Aszálymonitoring

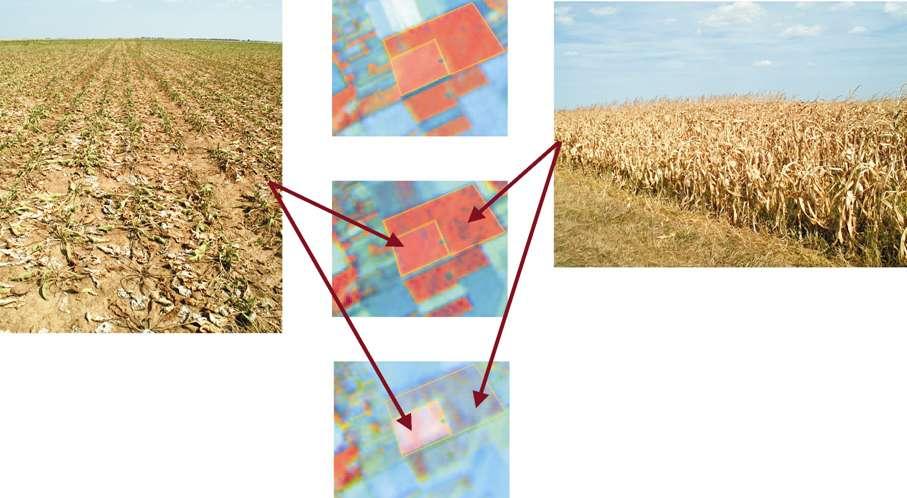

22 Aszálymonitoring II. Csapadékhiány következményeinek vizsgálata távérzékelési eszközökkel június 01. A csapadékhiány a cukorrépa táblákat is erősen sújtja, a levelek a talajra fekszenek és teljesen fehérre aszalódnak. A július 3. dekádjában készült űrfelvételen még szépen borító táblák augusztus közepére szinte teljesen kisülnek. július 26. augusztus 12. A képen látható kukoricatáblához hasonló területeken az állomány zárt és gyommentes, de augusztus közepére teljesen kiszáradt, ami az űrfelvételen is felismerhető. A kényszerérés jelentősen csökkenti a várható termést.

augusztus 7 Tematikus aszálytérképek Relation

period of 2003 and April-June period of 2004 1 0,9

90 0,8 0,7 0,6 0,5 Távérzékeléses aszálymonitoring

két űrfelvételt összehasonlítva képet alkothatunk a

23 Aszálymonitoring III. WiFS NDVI augusztus 11 május július június augusztus augusztus 7 Tematikus aszálytérképek Relation between MERIS MGVI and WiFS NDVI for the May-August period of 2003 and April-June period of ,9 y = x R 2 = ,8 0,7 0,6 0,5 Távérzékeléses aszálymonitoring ENVISAT MERIS űrfelvételek kiértékelése alapján A két űrfelvételt összehasonlítva képet alkothatunk a évi aszály súlyosságáról 0,4 0,3 0,2 0, ,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1 MERIS MGVI

24 Parlagfű kimutatás

A parlagfű elleni védekezést támogató távérzékeléses előrejelző rendszer II. 2005.03.20 2005.03.27 2005.04.03 2005.04.10 2005.

07.03 2005.07.10 2005.07.17 2005.07.24 2005.07.31 2005.08.

04.01 2005.04.08 2005.04.15 2005.04.22 2005.04.29 2005.05.06 2005.05.13 2005.05.20 2005.05.27 2005.06.03 2005.06.10 2005.

15 Adatsor1 Adatsor2 Adatsor3 Adatsor4 Adatsor5 Adatsor6 Adatsor7 Adatsor8 Adatsor9 Adatsor10 Adatsor11 Adatsor12

Adatsor24 Adatsor25 Adatsor26 Adatsor27 Adatsor28 Adatsor29 Adatsor30 Adatsor31 Adatsor32 Adatsor33 Országos

25 A parlagfű elleni védekezést támogató távérzékeléses előrejelző rendszer II Adatkivonási eljárás Velencei dombság-dunazud Búza Adatsor1 Adatsor2 Adatsor3 Adatsor4 Adatsor5 Adatsor6 Adatsor7 Adatsor8 Adatsor9 Adatsor10 Adatsor11 Adatsor12 Adatsor13 Adatsor14 Adatsor15 Adatsor16 Adatsor17 Adatsor18 Adatsor19 Adatsor20 Adatsor21 Adatsor22 Adatsor23 Adatsor24 Adatsor25 Adatsor26 Adatsor27 Adatsor28 Adatsor29 Adatsor30 Adatsor31 Adatsor32 Adatsor33 Országos veszélyeztetettségi térkép Zala rét-legelő-gyep NDVI Adatsor1 Adatsor43 Adatsor44 80 Adatsor2 Adatsor3 Adatsor4 70 Adatsor5 Adatsor6 Adatsor7 60 Adatsor8 Adatsor9 Adatsor10 50 Adatsor11 Adatsor12 Adatsor13 40 Adatsor14 Adatsor15 Adatsor16 Nagyfelbontású űrfelvétel idősor Adatsor17 Adatsor18 Adatsor19 Adatsor20 Adatsor21 Adatsor22 Adatsor23 Adatsor24 Adatsor25 Adatsor26 Adatsor27 Adatsor28 Adatsor29 Adatsor30 Adatsor31 Adatsor32 Terepi validáció Veszélyeztetettségi térkép részlet

dominanciával) Távérzékeléssel azonosított folt

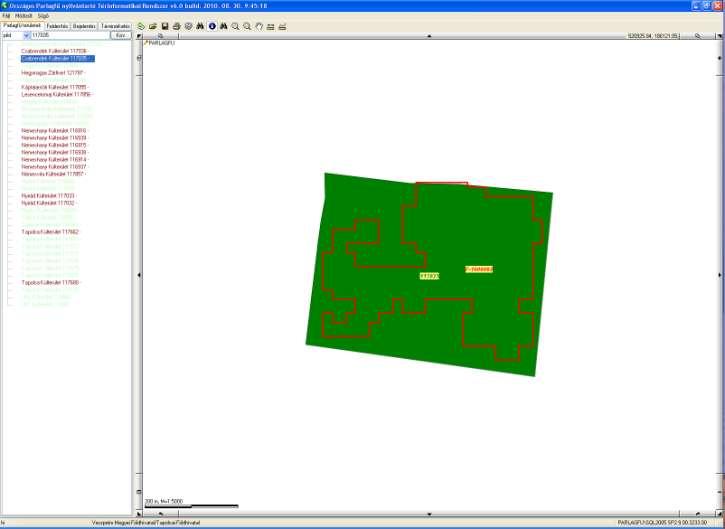

26 Veszélyeztetettségi térkép elhanyagolt területeken (parlagfű, esetleg más egyéb gyomnövény dominanciával) Távérzékeléssel azonosított folt Földhivatal által felmért parlagfű-folt A helyszíneléskor készített fénykép

kalászos tarlók) Távérzékeléssel azonosított folt

27 Veszélyeztetettségi térkép kalászos tarló területeken (betakarítás után elgyomosodott, parlagfűvel elfertőződött kalászos tarlók) Távérzékeléssel azonosított folt Földhivatal által felmért parlagfű-folt A helyszíneléskor készített fénykép

28 A parlagfű foltok felderítése, dokumentálása különböző finomsággal SPOT5, ORTOFOTO, Terepi felbontás: 100 m 2 IKONOS, Terepi felbontás: 0,16 m 2 1 Terepi felbontás: 16 m 2 28

Tipikus parlagfüves és parlagfű mentes napraforgó referencia

készült fényképen (Békési körzet) Parlagfüves Parlagfüves

(R:3, G:4, B:2) Parlagfüves SPOT4, 10/08/2010 (R:1, G:4,

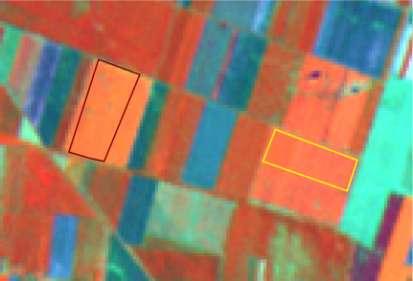

29 Tipikus parlagfüves és parlagfű mentes napraforgó referencia táblák optikai és radar űrfelvételeken és a helyszínen készült fényképen (Békési körzet) Parlagfüves Parlagfüves Parlagfű mentes Parlagfű mentes IRS-P6 LISS, 02/07/2010 (R:3, G:4, B:2) Parlagfüves SPOT4, 10/08/2010 (R:1, G:4, B:2) 06/08/2010 Parlagfű mentes ALOS PALSAR, 14/06/2010 (R:SE i, G:SE, B:SE p )

30 a. c. b. d.

31 Előnyök A radar felvételek időjárástól függetlenek Eddigi módszerrel közösen alkalmazva hatékonyabban elkülöníthető a parlagfüves és a gyommentes napraforgó tábla. Napraforgóban sokkal korábban kimutatható a parlagfű, még a pollenszórás előtt Nem függ a táblamérettől az elkülönítési hatékonyság Január Keszthely

32 Jégkár felmérés

33 Jégkár Somogy megyében június Előtte Utána Landsat TM5, június 16. SPOT4, július 20.

34 Kukoricabogár lárvakártétel felmérés ( )

A módszertan áttekintése Optikai űrfelvétel idősor polarimetrikus radar

stressz Közepes stressz Erős stressz Egyéb terület 2007: kukorica 2006-2007

Egyéb terület Alacsony entrópia Közepes entrópia Magas entrópia Egyéb

térkép A lárvakártétel azonosítása távérzékeléses adatok és referencia

35 A módszertan áttekintése Optikai űrfelvétel idősor polarimetrikus radar űrfelvétel Optikai jellemző Monokultúra jellemző Radar jellemző Nincs stressz Közepes stressz Erős stressz Egyéb terület 2007: kukorica kukorica kukorica : kukorica Több mint 4 éve kukorica Egyéb terület Alacsony entrópia Közepes entrópia Magas entrópia Egyéb terület Terepi felmérés Nincs kártétel Károsodott Egyéb terület Károsodás térkép A lárvakártétel azonosítása távérzékeléses adatok és referencia adatok segítségével Pontosság vizsgálat A módszertan hatékonyságát jellemző mutatók előállítása

Tipikus lárvakártétel radar jellemzője kontroll károsodott 70-75 cm Egészséges

struktúrájának változását vizsgáljuk egy a rendezettség méretével (sor-, illetve

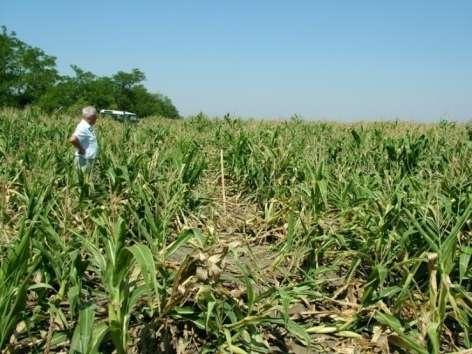

36 Tipikus lárvakártétel radar jellemzője kontroll károsodott cm Egészséges kukoricatábla Károsodott kukoricatábla A kukoricatábla rendezettségének, vagyis struktúrájának változását vizsgáljuk egy a rendezettség méretével (sor-, illetve tőtávolsággal) összemérhető hullámhosszon a polarizáltság változásának elemzésével

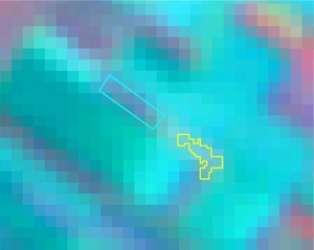

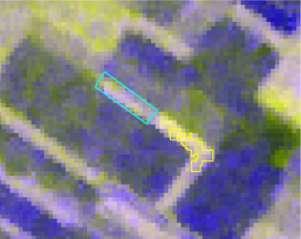

37 Lárvakártétel kimutatása Kunágota környékén 2008-ban SPOT IRS-P6 LISS ALOS PALSAR SPOT IRS-P6 AWiFS

38 Objektív Távérzékelés előnyei a kárfelmérésben Nagy terület feldolgozása, akár a környezetével együtt Viszonylag rövid feldolgozási idő (pl. helyszíni ellenőrzéshez képest) Fajlagosan alacsony ár Számszerűsített eredmény Akár visszamenőleg is alkalmazható

39 Köszönöm a figyelmet!
