1 5.2. Sínek 1. A sínek feladatai 2. A sínek kialakulása és fejlődése 3. A sínek anyaga 4. A sínek gyártása 5. Napjainkban használatos sínszelvények

2 A sínek feladatai

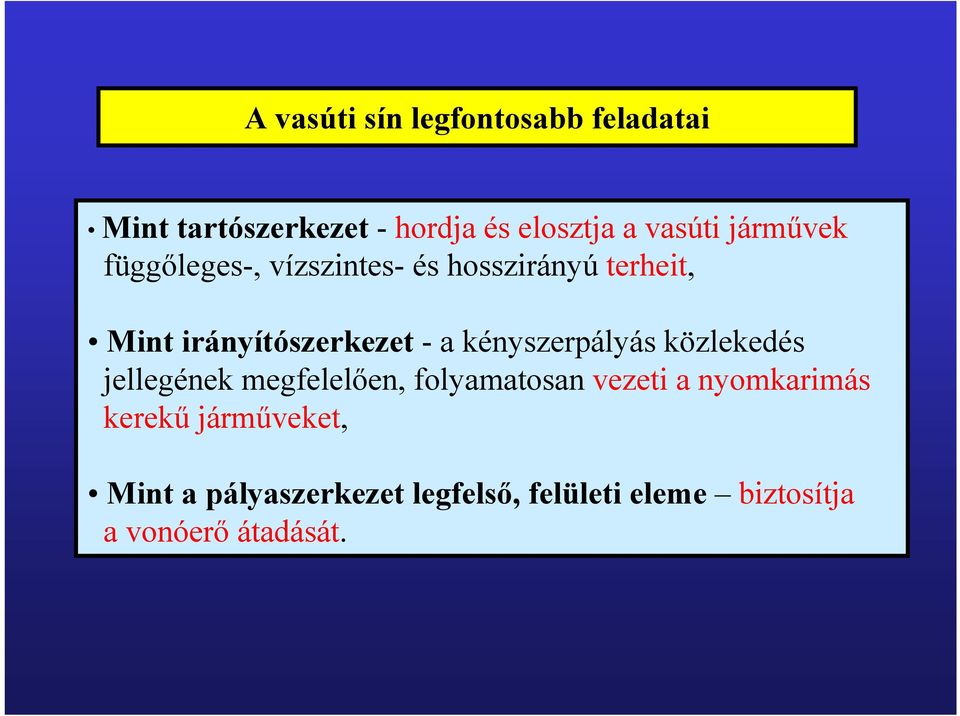

3 A vasúti sín legfontosabb feladatai Mint tartószerkezet hordja és elosztja a vasúti járművek függőleges, vízszintes és hosszirányú terheit, Mint irányítószerkezet a kényszerpályás közlekedés jellegének megfelelően, folyamatosan vezeti a nyomkarimás kerekű járműveket, Mint a pályaszerkezet legfelső, felületi eleme biztosítja a vonóerő átadását.

kényszerpályás közlekedés jellegének megfelelően, folyamatosan vezeti a nyomkarimás

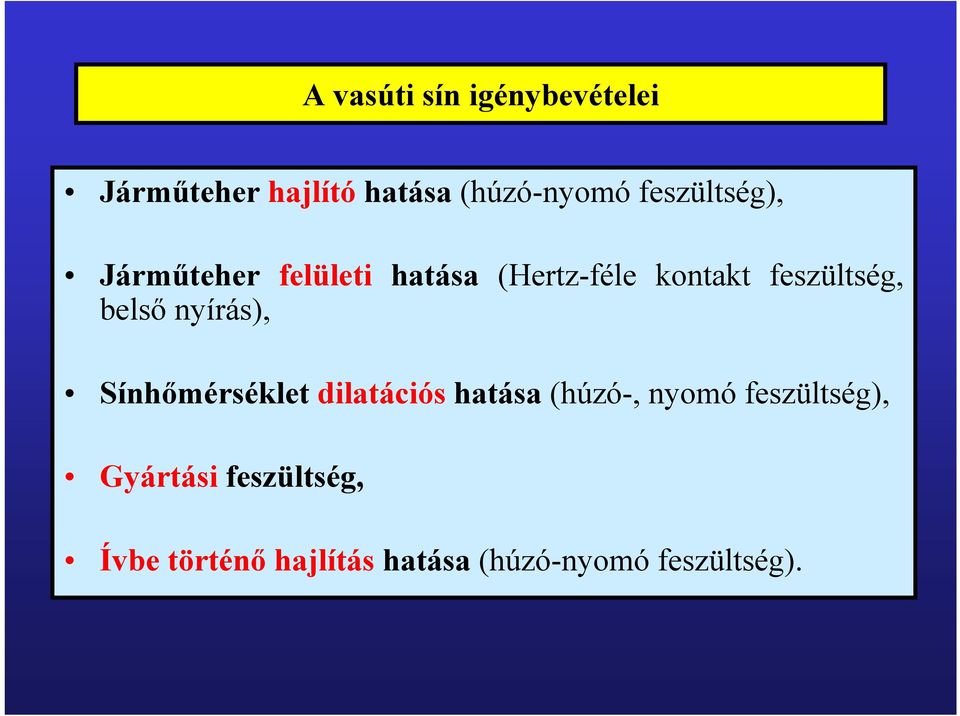

4 A vasúti sín igénybevételei Járműteher hajlító hatása (húzónyomó feszültség), Járműteher felületi hatása (Hertzféle kontakt feszültség, belső nyírás), Sínhőmérséklet dilatációs hatása (húzó, nyomó feszültség), Gyártási feszültség, Ívbe történő hajlítás hatása (húzónyomó feszültség).

belső nyírás), Sínhőmérséklet dilatációs hatása (húzó, nyomó

5 A sínek alapvető típusai

6 A sínek rendszerezése A sínek alapvető típusai Vignolsín Vályússín Darupályasín Csúcssín Vezetősín

7 A sínek kialakulása és fejlődése

8 Az erdélyi brádi bányavasút kocsija és kitérője (XVIXVII. sz.)

9 Vaslemezzel (Richard Reynolds öntöttvas sínje) burkolt fanyompálya 1767ből

10 Benjamin John Curr szögvas keresztmetszetű öntöttvas sínje hosszgerendán 1776ból

11 Currféle szögvas sín keresztgerendákon (1776)

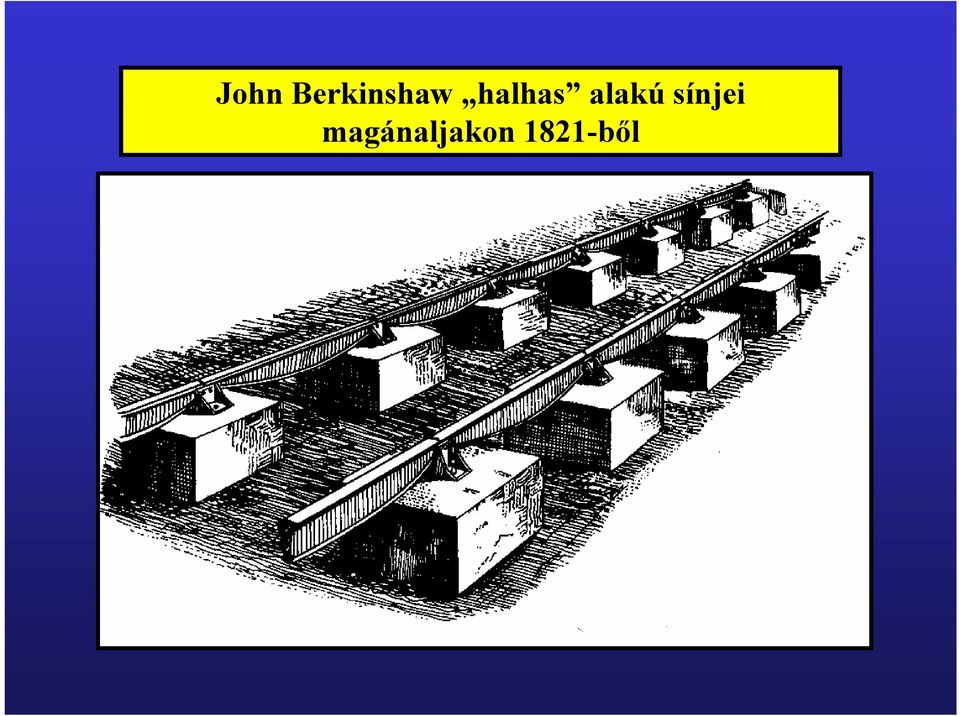

12 John Berkinshaw halhas alakú sínjei magánaljakon 1821ből

13 Robert Livingston Stevens ( ) sínszelvénye1830ból

14 Kettősfejű ( ökörfejű, bull headed ) sínszelvény

15 Locke által javasolt kettősfejű sín (1835)

16 Mathias Demmer háromfejű sínje (1878)

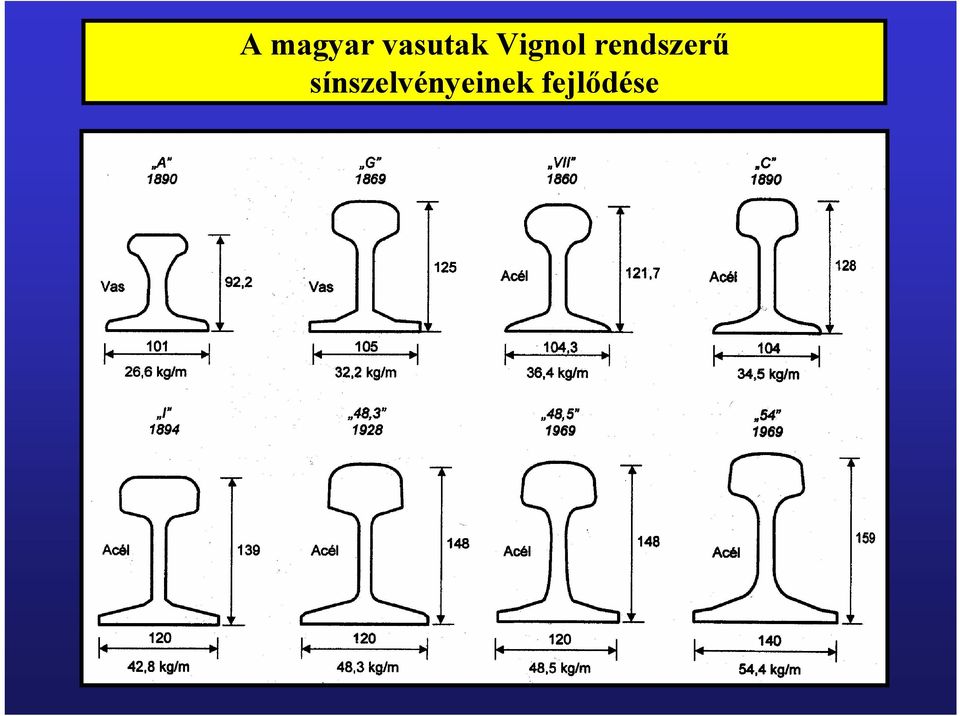

17 A magyar vasutak Vignol rendszerű sínszelvényeinek fejlődése

18 A különböző sínrendszerek alkalmazásának kezdetei időpontja a MÁV vonalain 34,5 kg/m 1890től, 42,8 kg/m 1894től, 48,3 kg/m 1929től, 54,4 kg/m 1969től, 60,0 kg/m 1987től,

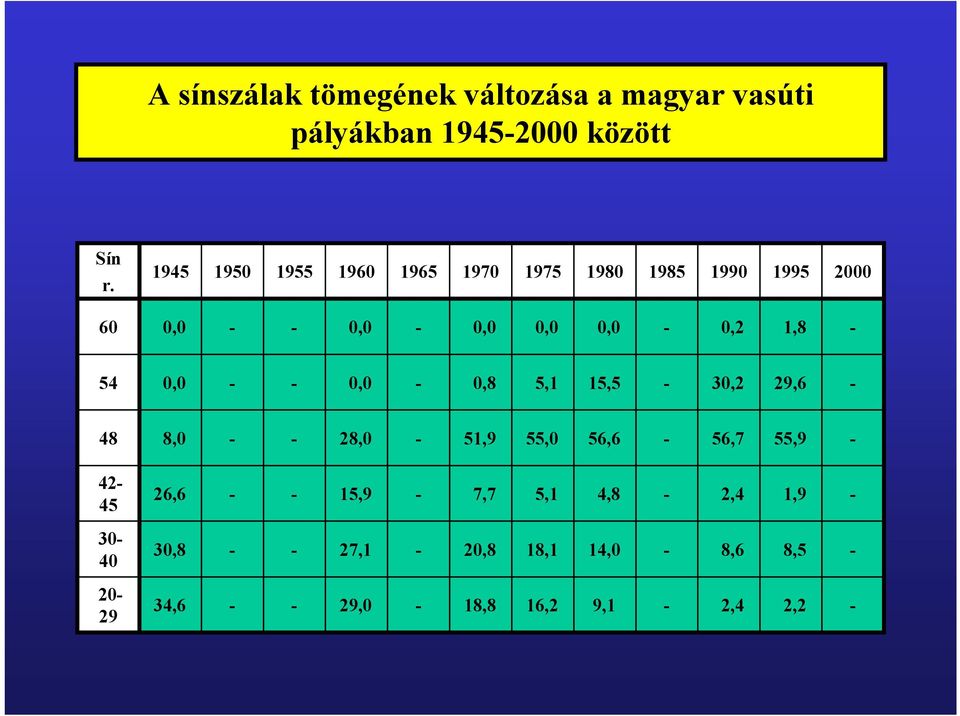

19 A sínszálak tömegének változása a magyar vasúti pályákban között 2,2 2,4 9,1 16,2 18,8 29,0 34, ,5 8,6 14,0 18,1 20,8 27,1 30, ,9 2,4 4,8 5,1 7,7 15,9 26, ,9 56,7 56,6 55,0 51,9 28,0 8, ,6 30,2 15,5 5,1 0,8 0,0 0,0 54 1,8 0,2 0,0 0,0 0,0 0,0 0, Sín r.

15,9 26,6 42 45 55,9 56,7 56,6 55,0 51,9 28,0 8,0 48 29,6 30,2 15,5 5,1 0,8 0,0 0,0 54

20 Napjainkban használatos sínszelvények

21 UIC rendszerű Vignol sínszelvények UIC 54 UIC 60

22 Nemzeti tervezésű Vignol sínszelvények Németországban tervezett sínszelvények S 49 S 54 Az USAban tervezett sínszelvények AREA 132 AREA 133 AREA 136 (R14)

23 Használatban lévő magyar tervezésű Vignol sínszelvények (MSZ) MÁV 34,5 MÁV 48,3 MÁV 48,5

24 Magyarországon alkalmazott vályús sínszelvények Ri59 Ri60 P37a Ri51,4 Vk60 Ts52

25 A 45 Darupálya sínszelvények A 55 A 65 A 75 A 100 A 120

26 A sínek anyaga

27 A sín szakítószilárdsága az anyagösszetétel függvényében

28 Az acél szén tartalmának hatása a szakítószilárdság, a folyási határ, és a nyúlás értékére

29 A sínacél szakítószilárdsága a szén (C), és a mangántartalom (Mn) függvényében

30 A sínek geometriai jellemzői

31 Magyarországon használatos Vignol sínrendszerek legfontosabb geometriai adatai Sínrendszer MÁV 34,5 MÁV 48,5 S 54 UIC 54 UIC 60 Talpszélesség s [mm] Sínmagasság m [mm]

32 Hazai és külföldi Vignol sínszelvények keresztmetszeti adatai

33 A közúti vasutak burkolt vágányaiban fekvő fontosabb sínszelvények keresztmetszeti adatai

34 A sínek gyártása

35 A sín előállításának főbb lépései 1. Acélgyártás 2. Sínhengerlés 3. Minőségellenőrzés

36 A sínhengerlés folyamata két trióhengerműben

37 A sín függőleges irányú egyengetése

38 A vasúti sín jelölése

39 A hőkezelés hatása a krómmangán típusú ötvözött sínacélokra

40 Az edzett fejű sín keményedési zónái

41 Az edzett fejű sín keményedési zónái

42 A vasúti sín jelölése

43 A vasúti sín jelölése 1. A gyártómű jele Jelölés Minőség Szilárdság [N/mm²] 2. A gyártás ideje Nincs jelzés Nincs jelzés A sín rendszere A A sín minősége 900 B Utókezelés fajtája 900 A 1175 (fejen)

44 A sínek felhasználása

45 A sínrendszerek felhasználása a MÁV előírások szerint

46 A sínek elhasználódása

47 A sín elhasználódásának formái 1. A sínfej magassági, és oldalkopása; 2. A sínfej hullámos kopása; 3. A sínfejben kialakuló ún. vese alakú törés; 4. A sín törése; 5. A sínvég elverődése;

48 I.A sín magassági, és oldalkopása

49 A sínfej kopásának formái Egyenes szakaszon Köríves szakaszon

50 II. A sín hullámos kopása

51 III. A sínfejben kialakuló vese alakú törés Külpontos terhelésnél Központos terhelésnél

52 IV. A sín törése

53 V. A sínvég elverődése
