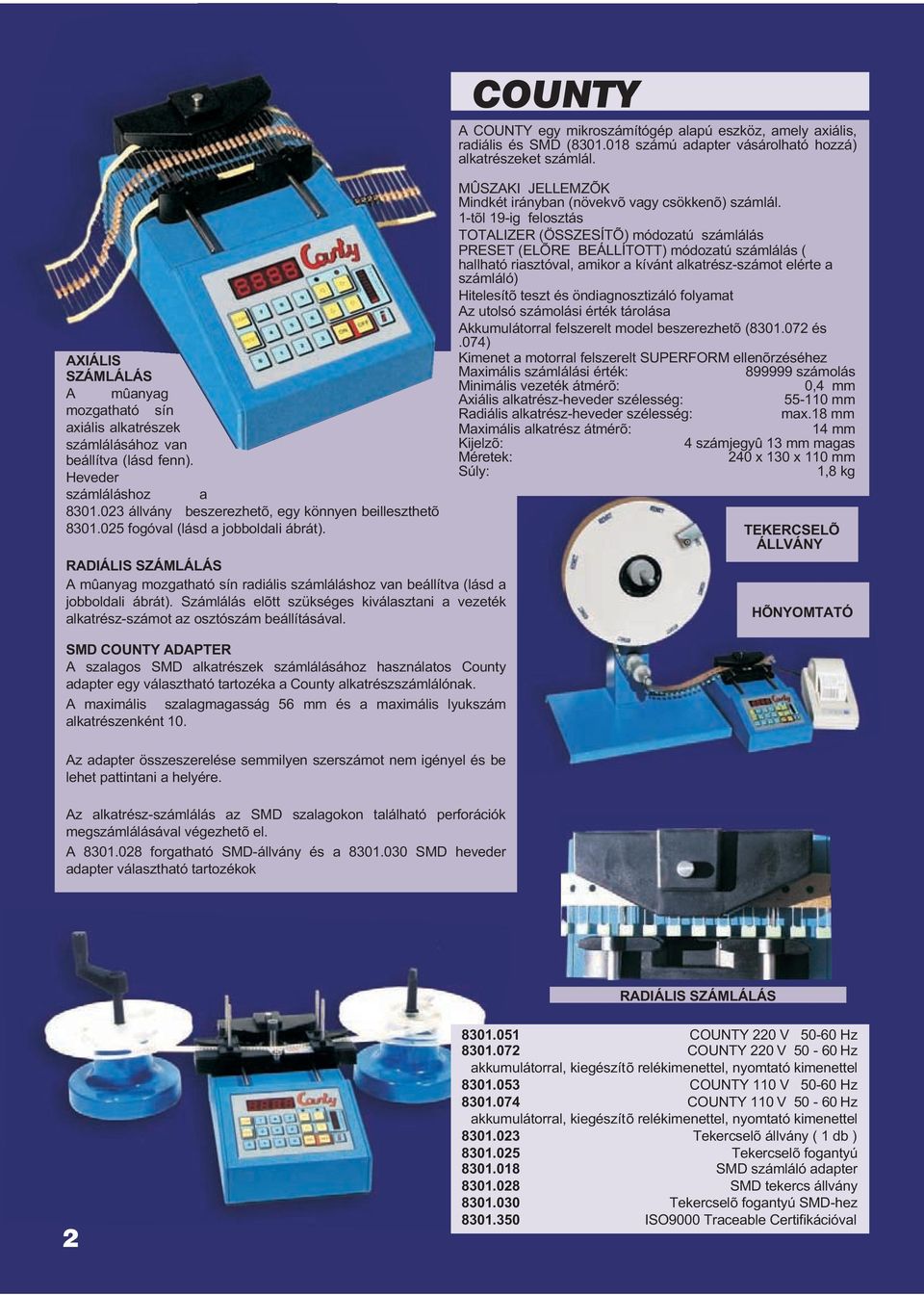

COUNTY A COUNTY egy mikroszámítógép alapú eszköz, amely axiális, radiális és SMD ( számú adapter vásárolható hozzá) alkatrészeket számlál.

Átírás

1

2 AXIÁLIS SZÁMLÁLÁS A mûanyag mozgatható sín axiális alkatrészek számlálásához van beállítva (lásd fenn). Heveder számláláshoz a állvány beszerezhetõ, egy könnyen beilleszthetõ fogóval (lásd a jobboldali ábrát). RADIÁLIS SZÁMLÁLÁS A mûanyag mozgatható sín radiális számláláshoz van beállítva (lásd a jobboldali ábrát). Számlálás elõtt szükséges kiválasztani a vezeték alkatrész-számot az osztószám beállításával. SMD COUNTY ADAPTER A szalagos SMD alkatrészek számlálásához használatos County adapter egy választható tartozéka a County alkatrészszámlálónak. A maximális szalagmagasság 56 mm és a maximális lyukszám alkatrészenként 10. Az adapter összeszerelése semmilyen szerszámot nem igényel és be lehet pattintani a helyére. Az alkatrész-számlálás az SMD szalagokon található perforációk megszámlálásával végezhetõ el. A forgatható SMD-állvány és a SMD heveder adapter választható tartozékok COUNTY A COUNTY egy mikroszámítógép alapú eszköz, amely axiális, radiális és SMD ( számú adapter vásárolható hozzá) alkatrészeket számlál. MÛSZAKI JELLEMZÕK Mindkét irányban (növekvõ vagy csökkenõ) számlál. 1-tõl 19-ig felosztás TOTALIZER (ÖSSZESÍTÕ) módozatú számlálás PRESET (ELÕRE BEÁLLÍTOTT) módozatú számlálás ( hallható riasztóval, amikor a kívánt alkatrész-számot elérte a számláló) Hitelesítõ teszt és öndiagnosztizáló folyamat Az utolsó számolási érték tárolása Akkumulátorral felszerelt model beszerezhetõ ( és.074) Kimenet a motorral felszerelt SUPERFORM ellenõrzéséhez Maximális számlálási érték: számolás Minimális vezeték átmérõ: 0,4 mm Axiális alkatrész-heveder szélesség: mm Radiális alkatrész-heveder szélesség: max.18 mm Maximális alkatrész átmérõ: 14 mm Kijelzõ: 4 számjegyû 13mm magas Méretek: 240 x 130 x 110 mm Súly: 1,8 kg TEKERCSELÕ ÁLLVÁNY HÕNYOMTATÓ RADIÁLIS SZÁMLÁLÁS COUNTY 220 V Hz COUNTY 220 V Hz akkumulátorral, kiegészítõ relékimenettel, nyomtató kimenettel COUNTY 110 V Hz COUNTY 110 V Hz akkumulátorral, kiegészítõ relékimenettel, nyomtató kimenettel Tekercselõ állvány ( 1 db ) Tekercselõ fogantyú SMD számláló adapter SMD tekercs állvány Tekercselõ fogantyú SMD-hez ISO9000 Traceable Certifikációval

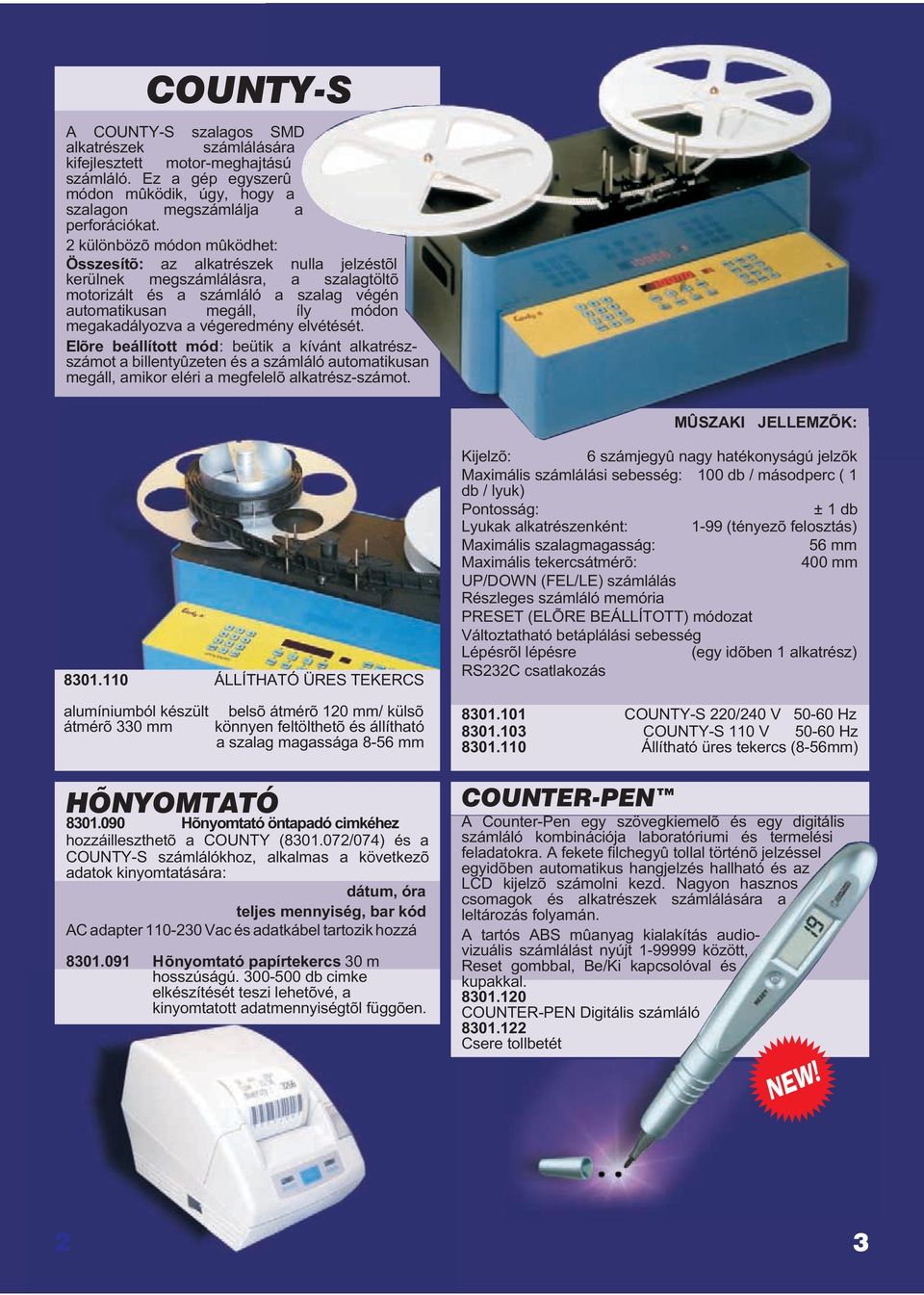

3 COUNTY-S A COUNTY-S szalagos SMD alkatrészek számlálására kifejlesztett motor-meghajtású számláló. Ez a gép egyszerû módon mûködik, úgy, hogy a szalagon megszámlálja a perforációkat. 2 különbözõ módon mûködhet: Összesítõ: az alkatrészek nulla jelzéstõl kerülnek megszámlálásra, a szalagtöltõ motorizált és a számláló a szalag végén automatikusan megáll, íly módon megakadályozva a végeredmény elvétését. Elõre beállított mód: beütik a kívánt alkatrészszámot a billentyûzeten és a számláló automatikusan megáll, amikor eléri a megfelelõ alkatrész-számot. MÛSZAKI JELLEMZÕK: ÁLLÍTHATÓ ÜRES TEKERCS alumíniumból készült átmérõ 330 mm belsõ átmérõ 120 mm/ külsõ könnyen feltölthetõ és állítható a szalag magassága 8-56 mm HÕNYOMTATÓ Hõnyomtató öntapadó cimkéhez hozzáilleszthetõ a COUNTY ( /074) és a COUNTY-S számlálókhoz, alkalmas a következõ adatok kinyomtatására: dátum, óra teljesmennyiség, bar kód AC adapter Vac és adatkábel tartozik hozzá Hõnyomtató papírtekercs 30 m hosszúságú db cimke elkészítését teszi lehetõvé, a kinyomtatott adatmennyiségtõl függõen. Kijelzõ: 6 számjegyû nagy hatékonyságú jelzõk Maximális számlálási sebesség: 100 db / másodperc ( 1 db / lyuk) Pontosság: ± 1 db Lyukak alkatrészenként: 1-99 (tényezõ felosztás) Maximális szalagmagasság: 56 mm Maximális tekercsátmérõ: 400 mm UP/DOWN (FEL/LE) számlálás Részleges számláló memória PRESET (ELÕRE BEÁLLÍTOTT) módozat Változtatható betáplálási sebesség Lépésrõl lépésre (egy idõben 1 alkatrész) RS232C csatlakozás COUNTY-S 220/240 V Hz COUNTY-S 110 V Hz Állítható üres tekercs (8-56mm) COUNTER-PEN A Counter-Pen egy szövegkiemelõ és egy digitális számláló kombinációja laboratóriumi és termelési feladatokra. A fekete filchegyû tollal történõ jelzéssel egyidõben automatikus hangjelzés hallható és az LCD kijelzõ számolni kezd. Nagyon hasznos csomagok és alkatrészek számlálására a leltározás folyamán. A tartós ABS mûanyag kialakítás audiovizuális számlálást nyújt között, Reset gombbal, Be/Ki kapcsolóval és kupakkal COUNTER-PEN Digitális számláló Csere tollbetét NEW! 2 3

4 COUNTY-W Alkatrészszámláló mérleg -Rendszer: súlymérték alapján -Kijelzõ: 3 csoport 5 számjegyû LCD -Hálózat: V 50/60 Hz basic -Belsõ: akkumulátor - Mûködési hõmérséklet: C RS232C csatlakozású lehetõség Nyomtatási lehetõség g Kg -Pontosság: 1/ Belsõ felbontás: 1/ high resolution Kg Kg Kg Kg -Pontosság: 1/ Belsõ felbontás: 1/ professional Kg Pontosság: 1/ Belsõ felbontás 1/ Automata hitelesítés: software - egységsúlyok tárolása 10 memória cellában MODEL KAPACITÁS KIJELZÕ BELSÕ a legkisebb javasolt Mérlegserpenyõ FELBONTÁS FELBONTÁS alkatrész-súly mérete g 0,02g 0,005g 0,04g Ø 150 mm g 1500g 0,05g 0,1g 0,01g 0,02g 0,08g 0,2g 235 x 178 mm 3000g 0,2g 0,04g 0,4g g 0,1g 0,01g 0,1g 334 x 245 mm g 15000g 0,2g 0,5g 0,02g 0,05g 0,2g 0,5g 334 x 245 mm 334 x 245 mm g 1g 0,1g 1g 334 x 245 mm g 0,2g 0,01g 0,1g 320 x 240 mm RS232C csatlakozású lehetõség model / Nyomtatási lehetõség (szállítás elõtt installálandó) model / RS232C csatlakozású lehetõség model /191/192/ Nyomtatási lehetõség (szállítás elõtt installálandó) model /191/193/ RS232C csatlakozású lehetõség model Nyomtatási lehetõség (szállítás elõtt installálandó) model ISO9000 Traceable Certifikációval 4

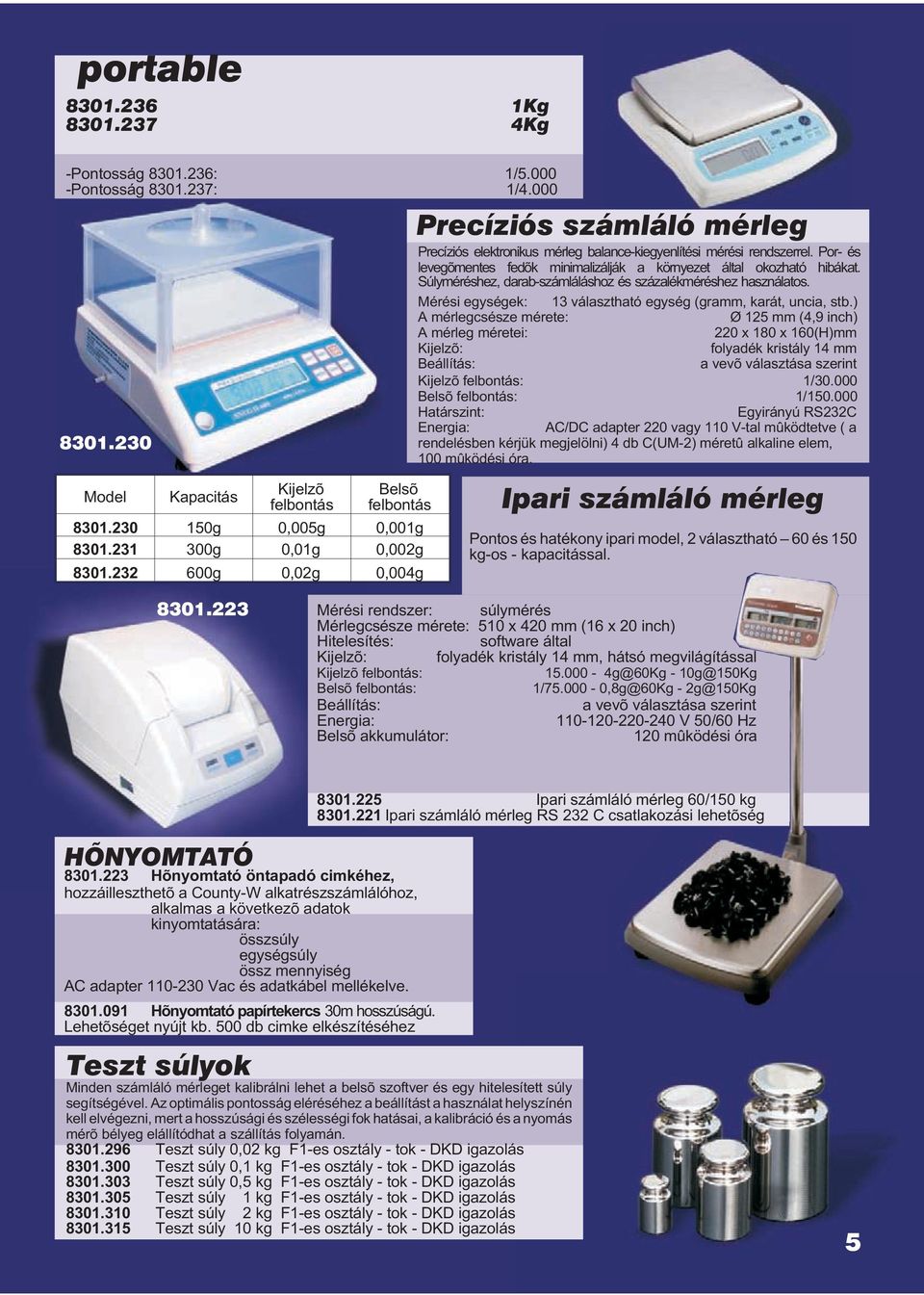

5 portable Kg Kg -Pontosság : 1/ Pontosság : 1/ Model Kapacitás Kijelzõ felbontás Belsõ felbontás g 0,005g 0,001g g 0,01g 0,002g g 0,02g 0,004g Precíziós számláló mérleg Precíziós elektronikus mérleg balance-kiegyenlítési mérési rendszerrel. Por- és levegõmentes fedõk minimalizálják a környezet által okozható hibákat. Súlyméréshez, darab-számláláshoz és százalékméréshez használatos. Mérési egységek: 13 választható egység (gramm, karát, uncia, stb.) A mérlegcsésze mérete: Ø 125 mm (4,9 inch) A mérleg méretei: 220 x 180 x 160(H)mm Kijelzõ: folyadék kristály 14 mm Beállítás: a vevõ választása szerint Kijelzõ felbontás: 1/ Belsõ felbontás: 1/ Határszint: Egyirányú RS232C Energia: AC/DC adapter 220 vagy 110 V-tal mûködtetve ( a rendelésben kérjük megjelölni) 4 db C(UM-2) méretû alkaline elem, 100 mûködési óra. Ipari számláló mérleg Pontos és hatékony ipari model, 2 választható 60 és 150 kg-os - kapacitással Mérési rendszer: súlymérés Mérlegcsésze mérete: 510 x 420 mm (16 x 20 inch) Hitelesítés: software által Kijelzõ: folyadék kristály 14 mm, hátsó megvilágítással Kijelzõ felbontás: g@60Kg - 10g@150Kg Belsõ felbontás: 1/ ,8g@60Kg - 2g@150Kg Beállítás: a vevõ választása szerint Energia: V 50/60 Hz Belsõ akkumulátor: 120 mûködési óra Ipari számláló mérleg 60/150 kg Ipari számláló mérleg RS 232 C csatlakozási lehetõség HÕNYOMTATÓ Hõnyomtató öntapadó cimkéhez, hozzáilleszthetõ a County-W alkatrészszámlálóhoz, alkalmas a következõ adatok kinyomtatására: összsúly egységsúly össz mennyiség AC adapter Vac és adatkábel mellékelve Hõnyomtató papírtekercs 30m hosszúságú. Lehetõséget nyújt kb. 500 db cimke elkészítéséhez Teszt súlyok Minden számláló mérleget kalibrálni lehet a belsõ szoftver és egy hitelesített súly segítségével. Az optimális pontosság eléréséhez a beállítást a használat helyszínén kell elvégezni, mert a hosszúsági és szélességi fok hatásai, a kalibráció és a nyomás mérõ bélyeg elállítódhat a szállítás folyamán Teszt súly 0,02 kg F1-es osztály - tok - DKD igazolás Teszt súly 0,1 kg F1-es osztály - tok - DKD igazolás Teszt súly 0,5 kg F1-es osztály - tok - DKD igazolás Teszt súly 1 kg F1-es osztály - tok - DKD igazolás Teszt súly 2 kg F1-es osztály - tok - DKD igazolás Teszt súly 10 kg F1-es osztály - tok - DKD igazolás 5

6 GOSMOKE A GOSMOKE füstelszívómegfelelõ és gazdaságos megoldás a kéziforrasztás során keletkezõ füstök elszívására. A dolgozó közelében keletkezõ füstöket beszívja, megszûri és egyenesen továbbítja a mennyezet felé, ahol esetlegesen még további szellõztetõ készülék helyezhetõ el. Két model van, mindkettõ axiális ventillátorral és laza szövetû aktivált szûrõvel van felszerelve, amely megszûri a füstökben találhatócolophoniumot és más mérgezõ gõzöket. A szûrõt minden 100 munkaóra után kell kicserélni. -asztali model Ez a hordozhatószívóegység könnyû, helytakarékos és halk. Az állíthatóállvány használatával a füstelszívót fel lehet függeszteni a munkaasztal fölé különbözõ magasságokban és különbözõ szögekben lehet megdönteni. -függeszthetõ model Egy állíthatótartóval a munkapad nagyobb területe érhetõ el. Ez a model állíthatófényerejû halogén lámpával. MÛSZAKI JELLEMZÕK: Teljesítmény: Szállított levegõmennyiség: Zajszint: 20 W 130 m 3 /óra 45 db (A) Füstelszívó220 V (asztali model) darabos szûrõkészlet Állíthatóállvány asztali modelhez Füstelszívó220 V (függesztett model) Füstelszívó220 V (függesztett model) lámpával Minden GOSMOKE készülék mellé 4 db tartalékszûrõ jár. MASTERFILTER A MASTERFILTER készlet alkalmas az áramkörök forrasztása közben keletkezõ veszélyes füstök és gázok szûrésére. Két asztali elszívóval öszekapcsolt szûrõegységbõl áll. A szûrõegység 2 különbözõ és különválasztott elszívóból áll: az elsõ egy mechanikus szûrõ, amely lehetõvé teszi a füstök folyamatos megszûrését, és a második egy aktív szén szûrõ, amely magába szívja a gõzöket és gázokat. Az elszívófej egy beállíthatóflexibilis mûanyag csõ (70 mm átmérõjû). ELSZÍVÓ EGYSÉG model Hálózat: 220 V 50 Hz 130 W Légtérfogat: 230 m 3 /óra Zajszint: 60 db (A) Méretek: 260 x 160 x 300 mm Súly: 6 kg RUGALMAS ÖSSZEKÖTÕ CSÕ model Az elszívóés a szûrõegység összekötéséhez 100 mm átmérõ ( max.hosszúság 6 m) SEP3 SZÛRÕEGYSÉG model Mechanikus szûrõ: hajtogatott szerkezettel, folyamatos mûködéssel Aktívszén szûrõ: beszívószûrõ 1,8 kg-os aktív szénnel Méretek: 600 x 220 x 270 mm Súly: 8,5 kg ALKATRÉSZEK Mechanikus szûrõbetét Aktívszénszûrõ betét (1,8 kg) STANDARD "L" PENGE - L=5mm Vastagság 1,4-1,5mm-es vágáshoz Vastagság 1,9-2mm-es vágáshoz Vastagság 2,4-2,5mm-es vágáshoz Vastagság 2,9-3mm-es vágáshoz NEW! ERÕSÍTETT "L" PENGE - L=9mm Vastagság 1,4-1,5mm-es vágáshoz Vastagság 1,9-2mm-es vágáshoz Vastagság 2,4-2,5mm-es vágáshoz Vastagság 2,9-3mm-es vágáshoz SEP3 Perforált NYÁK szeparátor, a kivágandóanyag könnyen és precízen eltávolítható SEP3 Perforált NYÁK Szeparátor (pengék nélkül) STANDARD "T" PENGE - L=4,75mm Vastagság 1,4-1,5mm-es vágáshoz Vastagság 1,9-2mm-es vágáshoz Vastagság 2,4-2,5mm-es vágáshoz Vastagság 2,9-3mm-es vágáshoz

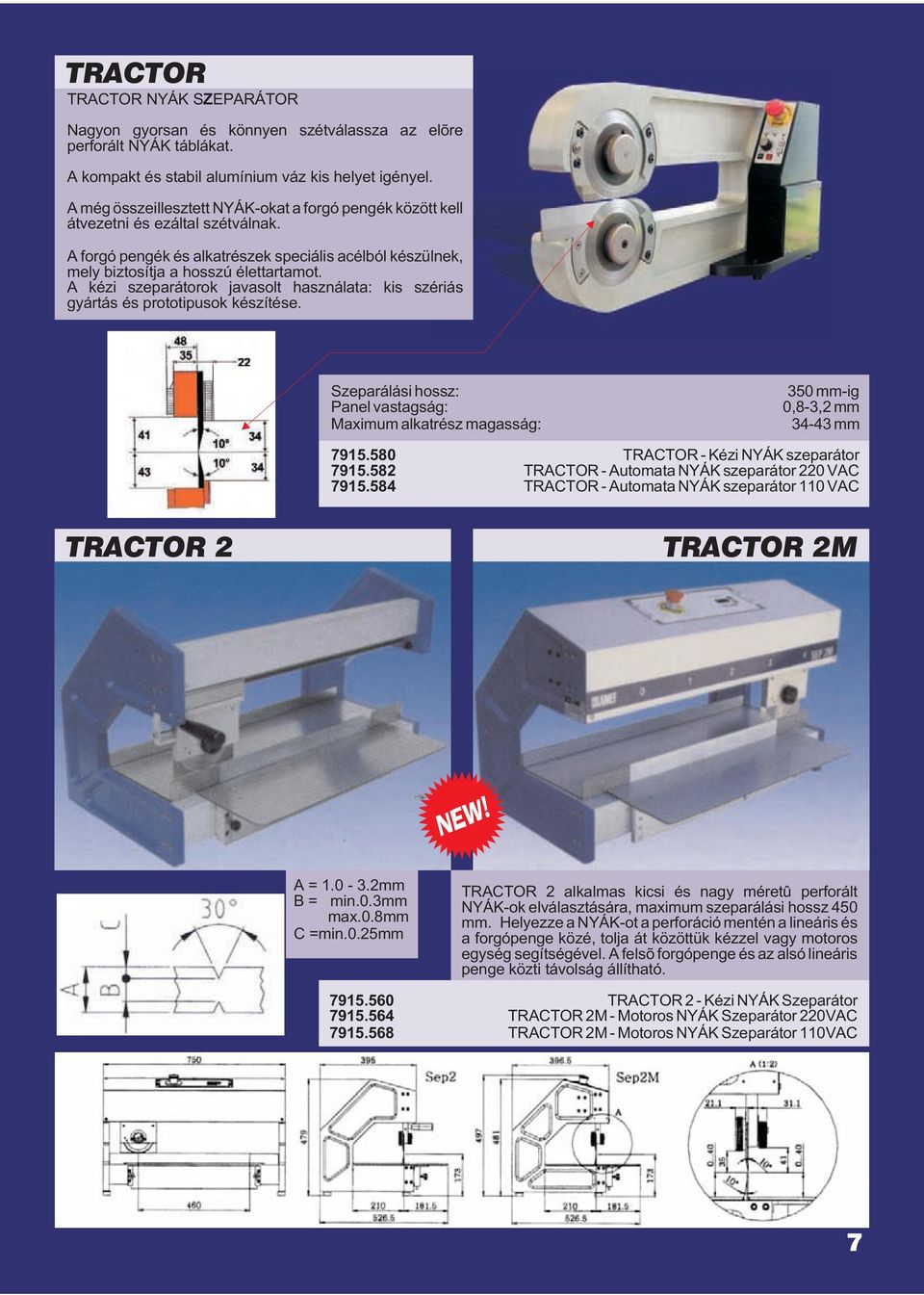

7 TRACTOR TRACTOR NYÁK SZEPARÁTOR Nagyon gyorsan és könnyen szétválassza az elõre perforált NYÁK táblákat. A kompakt és stabil alumínium váz kis helyet igényel. A még összeillesztett NYÁK-okat a forgó pengék között kell átvezetni és ezáltal szétválnak. A forgó pengék és alkatrészek speciális acélból készülnek, mely biztosítja a hosszú élettartamot. A kézi szeparátorok javasolt használata: kis szériás gyártás és prototipusok készítése. Szeparálási hossz: Panel vastagság: Maximum alkatrész magasság: 350 mm-ig 0,8-3,2 mm mm TRACTOR - Kézi NYÁK szeparátor TRACTOR - Automata NYÁK szeparátor 220 VAC TRACTOR - Automata NYÁK szeparátor 110 VAC TRACTOR 2 TRACTOR 2M NEW! A = mm B = min.0.3mm max.0.8mm C =min.0.25mm TRACTOR 2 alkalmas kicsi és nagy méretû perforált NYÁK-ok elválasztására, maximum szeparálási hossz 450 mm. Helyezze a NYÁK-ot a perforáció mentén a lineáris és a forgópenge közé, tolja át közöttük kézzel vagy motoros egység segítségével. A felsõ forgópenge és az alsó lineáris penge közti távolság állítható TRACTOR 2 - Kézi NYÁK Szeparátor TRACTOR 2M - Motoros NYÁK Szeparátor 220VAC TRACTOR 2M - Motoros NYÁK Szeparátor 110VAC 7

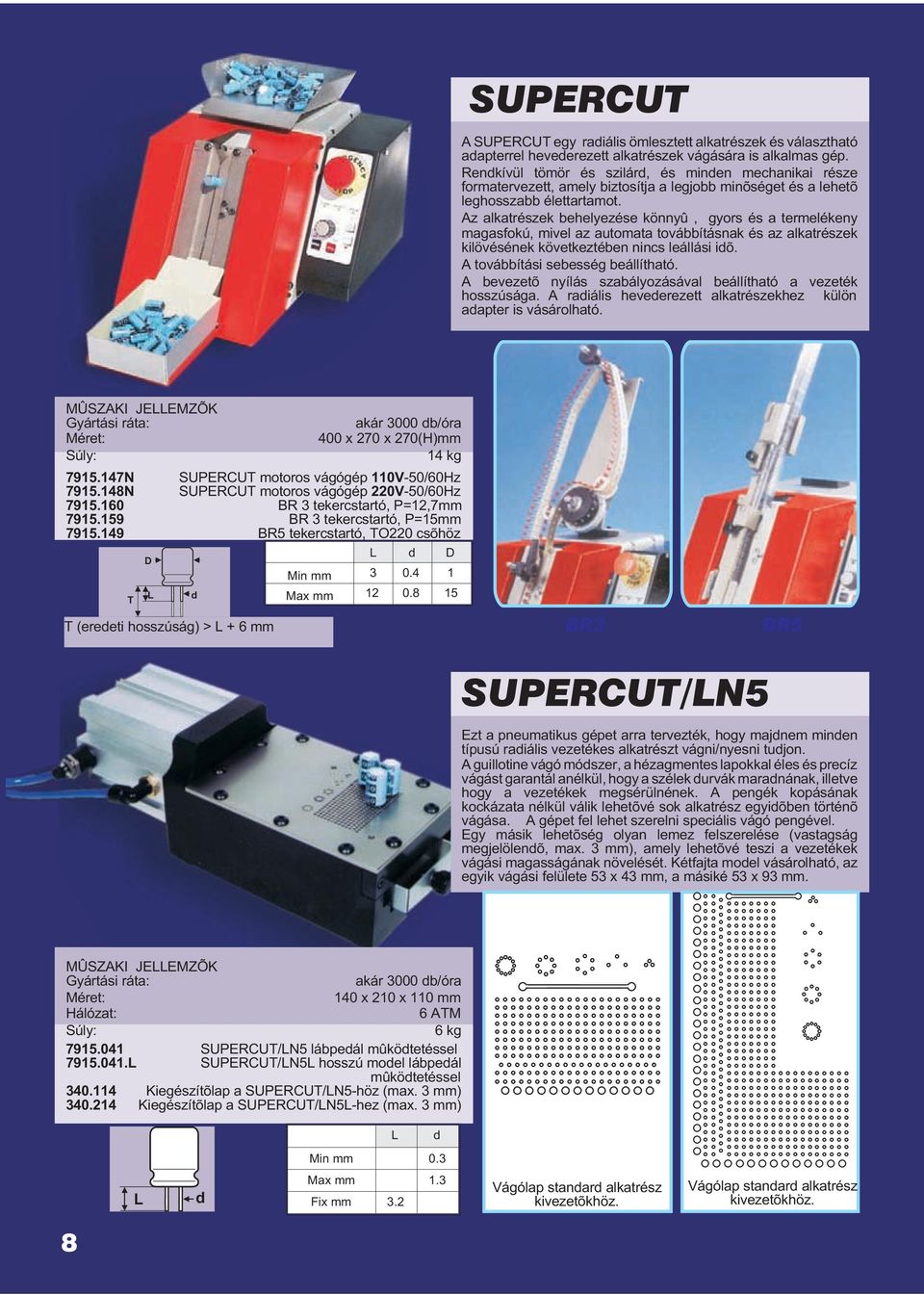

8 SUPERCUT A SUPERCUT egy radiális ömlesztett alkatrészek és választható adapterrel hevederezett alkatrészek vágására is alkalmas gép. Rendkívül tömör és szilárd, és minden mechanikai része formatervezett, amely biztosítja a legjobb minõséget és a lehetõ leghosszabb élettartamot. Az alkatrészek behelyezése könnyû, gyors és a termelékeny magasfokú, mivel az automata továbbításnak és az alkatrészek kilövésének következtében nincs leállási idõ. A továbbítási sebesség beállítható. A bevezetõ nyílás szabályozásával beállítható a vezeték hosszúsága. A radiális hevederezett alkatrészekhez külön adapter is vásárolható. MÛSZAKI JELLEMZÕK Gyártási ráta: akár 3000 db/óra Méret: 400 x 270 x 270(H)mm Súly: 14 kg N SUPERCUT motoros vágógép 110V-50/60Hz N SUPERCUT motoros vágógép 220V-50/60Hz BR 3 tekercstartó, P=12,7mm BR 3 tekercstartó, P=15mm BR5 tekercstartó, TO220 csõhöz L D d D Min mm T L T (eredeti hosszúság) > L + 6 mm d Max mm BR3 BR5 SUPERCUT/LN5 Ezt a pneumatikus gépet arra tervezték, hogy majdnem minden típusú radiális vezetékes alkatrészt vágni/nyesni tudjon. A guillotine vágó módszer, a hézagmentes lapokkal éles és precíz vágást garantál anélkül, hogy a szélek durvák maradnának, illetve hogy a vezetékek megsérülnének. A pengék kopásának kockázata nélkül válik lehetõvé sok alkatrész egyidõben történõ vágása. A gépet fel lehet szerelni speciális vágó pengével. Egy másik lehetõség olyan lemez felszerelése (vastagság megjelölendõ, max. 3 mm), amely lehetõvé teszi a vezetékek vágási magasságának növelését. Kétfajta model vásárolható, az egyik vágási felülete 53 x 43 mm, a másiké 53 x 93 mm. MÛSZAKI JELLEMZÕK Gyártási ráta: akár 3000 db/óra Méret: 140 x 210 x 110 mm Hálózat: 6 ATM Súly: 6 kg SUPERCUT/LN5 lábpedál mûködtetéssel L SUPERCUT/LN5L hosszú model lábpedál mûködtetéssel Kiegészítõlap a SUPERCUT/LN5-höz (max. 3 mm) Kiegészítõlap a SUPERCUT/LN5L-hez (max. 3 mm) L d Min mm 0.3 L d Max mm 1.3 Fix mm 3.2 Vágólap standard alkatrész kivezetõkhöz. Vágólap standard alkatrész kivezetõkhöz. 8

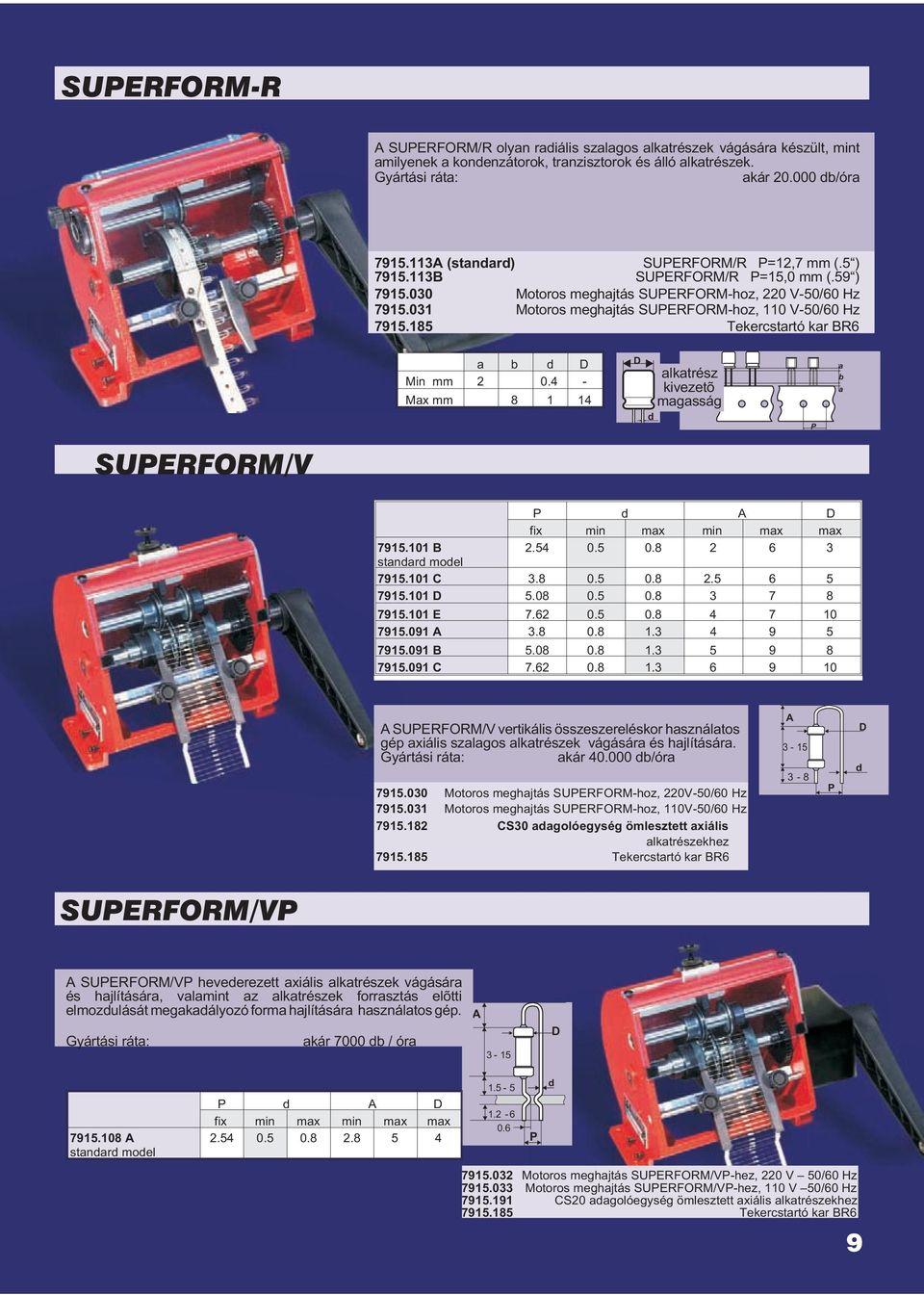

9 SUPERFORM-R A SUPERFORM/R olyan radiális szalagos alkatrészek vágására készült,mint amilyenek a kondenzátorok,tranzisztorok és álló alkatrészek. Gyártási ráta: akár db/óra A (standard) SUPERFORM/R P=12,7 mm (.5 ) B SUPERFORM/R P=15,0 mm (.59 ) Motoros meghajtás SUPERFORM-hoz,220 V-50/60 Hz Motoros meghajtás SUPERFORM-hoz,110 V-50/60 Hz Tekercstartó kar BR6 a b d D Min mm Max mm D d alkatrész kivezetõ magasság P a b a SUPERFORM/V P d A D fix min max min max max B standard model C D E A B C A SUPERFORM/V vertikális összeszereléskor használatos gép axiális szalagos alkatrészek vágására és hajlítására. Gyártási ráta: akár db/óra Motoros meghajtás SUPERFORM-hoz,220V-50/60 Hz Motoros meghajtás SUPERFORM-hoz,110V-50/60 Hz CS30 adagolóegység ömlesztett axiális alkatrészekhez Tekercstartó kar BR6 A P D d SUPERFORM/VP A SUPERFORM/VP hevederezett axiális alkatrészek vágására és hajlítására,valamint az alkatrészek forrasztás elõtti elmozdulását megakadályozó forma hajlítására használatos gép. Gyártási ráta: akár 7000 db / óra A 3-15 D A standard model P d A D fix min max min max max P d Motoros meghajtás SUPERFORM/VP-hez,220 V 50/60 Hz Motoros meghajtás SUPERFORM/VP-hez,110 V 50/60 Hz CS20 adagolóegység ömlesztett axiális alkatrészekhez Tekercstartó kar BR6 9

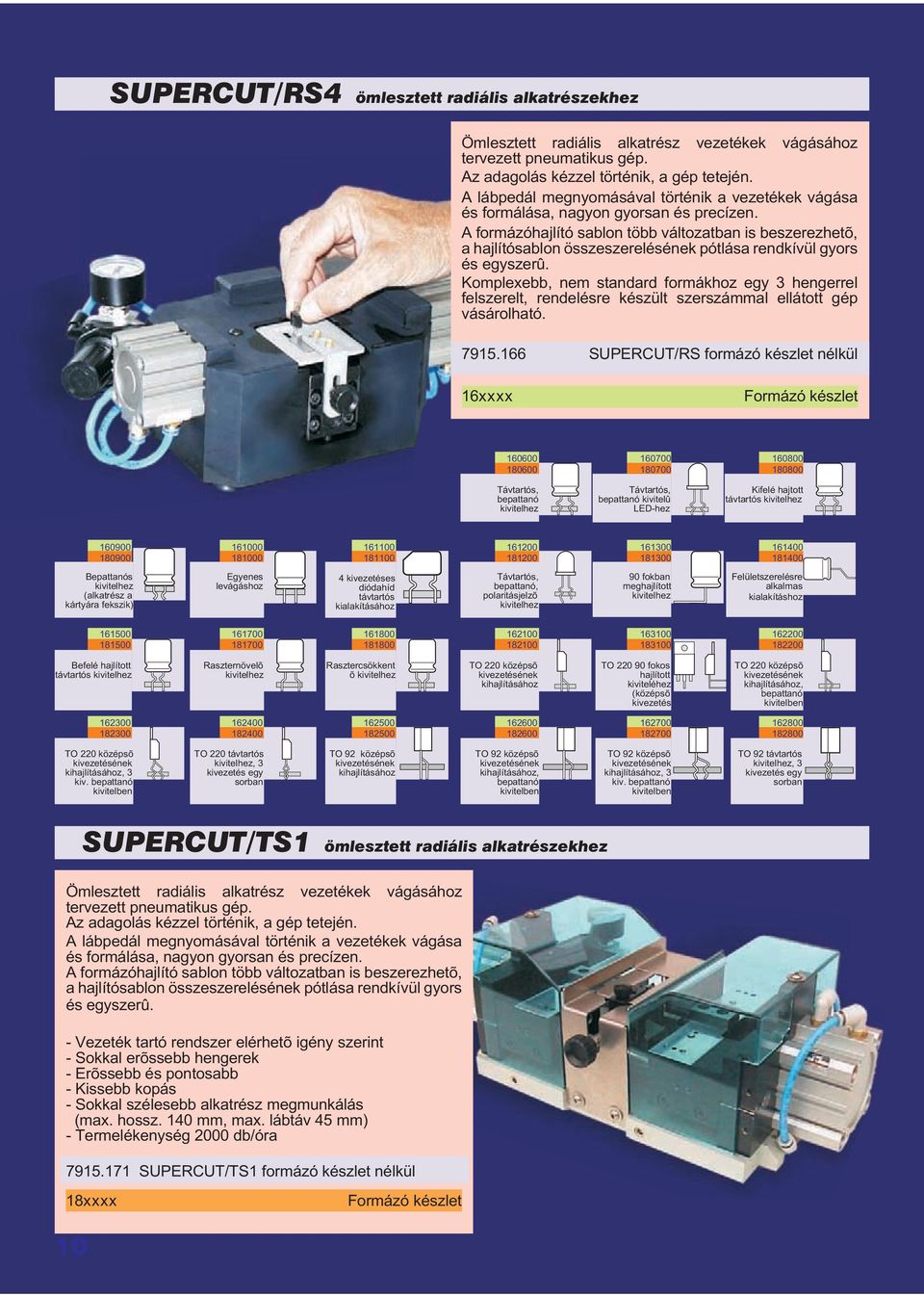

10 SUPERCUT/RS4 ömlesztett radiális alkatrészekhez Ömlesztett radiális alkatrész vezetékek vágásához tervezett pneumatikus gép. Az adagolás kézzel történik, a gép tetején. A lábpedál megnyomásával történik a vezetékek vágása és formálása, nagyon gyorsan és precízen. A formázóhajlító sablon több változatban is beszerezhetõ, a hajlítósablon összeszerelésének pótlása rendkívül gyors és egyszerû. Komplexebb, nem standard formákhoz egy 3 hengerrel felszerelt, rendelésre készült szerszámmal ellátott gép vásárolható SUPERCUT/RS formázókészlet nélkül 16xxxx Formázókészlet Távtartós, bepattanó kivitelhez Távtartós, bepattanókivitelû LED-hez Kifelé hajtott távtartós kivitelhez Bepattanós kivitelhez (alkatrész a kártyára fekszik) Egyenes levágáshoz 4 kivezetéses diódahíd távtartós kialakításához Távtartós, bepattanó, polaritásjelzõ kivitelhez 90 fokban meghajlított kivitelhez Felületszerelésre alkalmas kialakításhoz Befelé hajlított távtartós kivitelhez Raszternövelõ kivitelhez Rasztercsökkent õ kivitelhez TO 220 középsõ kivezetésének kihajlításához TO fokos hajlított kiviteléhez (középsõ kivezetés TO 220 középsõ kivezetésének kihajlításához, bepattanó kivitelben TO 220 középsõ kivezetésének kihajlításához, 3 kiv. bepattanó kivitelben TO 220 távtartós kivitelhez, 3 kivezetés egy sorban TO 92 középsõ kivezetésének kihajlításához TO 92 középsõ kivezetésének kihajlításához, bepattanó kivitelben TO 92 középsõ kivezetésének kihajlításához, 3 kiv. bepattanó kivitelben TO 92 távtartós kivitelhez, 3 kivezetés egy sorban SUPERCUT/TS1 ömlesztett radiális alkatrészekhez Ömlesztett radiális alkatrész vezetékek vágásához tervezett pneumatikus gép. Az adagolás kézzel történik, a gép tetején. A lábpedál megnyomásával történik a vezetékek vágása és formálása, nagyon gyorsan és precízen. A formázóhajlító sablon több változatban is beszerezhetõ, a hajlítósablon összeszerelésének pótlása rendkívül gyors és egyszerû. - Vezeték tartórendszer elérhetõ igény szerint - Sokkal erõssebb hengerek - Erõssebb és pontosabb - Kissebb kopás - Sokkal szélesebb alkatrész megmunkálás (max. hossz. 140 mm, max. lábtáv 45 mm) - Termelékenység 2000 db/óra SUPERCUT/TS1 formázókészlet nélkül 18xxxx Formázókészlet 10

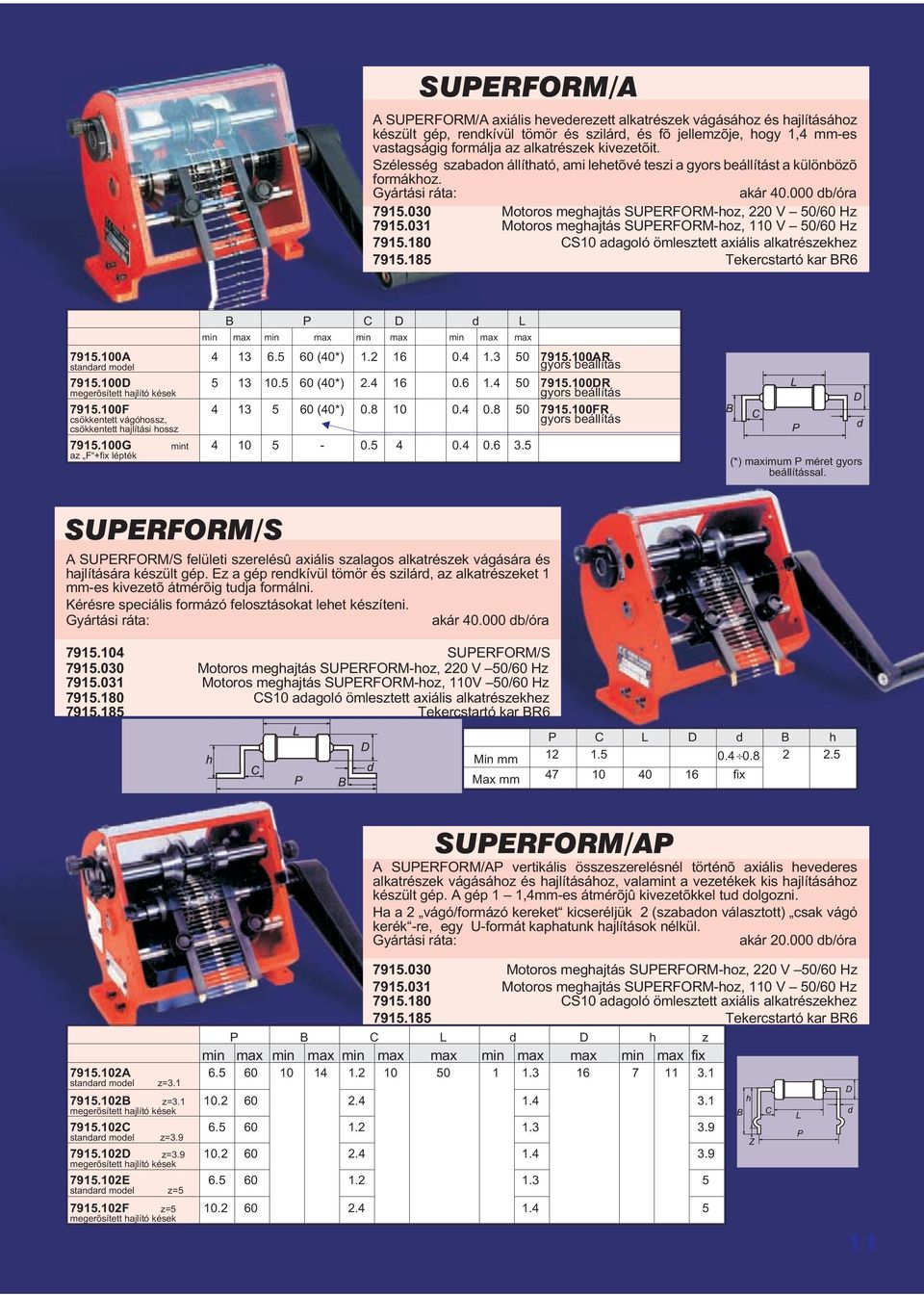

11 SUPERFORM/A A SUPERFORM/A axiális hevederezett alkatrészek vágásához és hajlításához készült gép, rendkívül tömör és szilárd, és fõ jellemzõje, hogy 1,4 mm-es vastagságig formálja az alkatrészek kivezetõit. Szélesség szabadon állítható, ami lehetõvé teszi a gyors beállítást a különbözõ formákhoz. Gyártási ráta: akár db/óra Motoros meghajtás SUPERFORM-hoz, 220 V 50/60 Hz Motoros meghajtás SUPERFORM-hoz, 110 V 50/60 Hz CS10 adagoló ömlesztett axiális alkatrészekhez Tekercstartó kar BR A standard model D megerõsített hajlító kések F csökkentett vágóhossz, csökkentett hajlítási hossz G mint az F +fix lépték B P C D d L min max min max min max min max max (40*) AR gyors beállítás (40*) DR gyors beállítás (40*) FR gyors beállítás (*) maximum P méret gyors beállítással. SUPERFORM/S A SUPERFORM/S felületi szerelésû axiális szalagos alkatrészek vágására és hajlítására készült gép. Ez a gép rendkívül tömör és szilárd, az alkatrészeket 1 mm-es kivezetõ átmérõig tudja formálni. Kérésre speciális formázó felosztásokat lehet készíteni. Gyártási ráta: akár db/óra SUPERFORM/S Motoros meghajtás SUPERFORM-hoz, 220 V 50/60 Hz Motoros meghajtás SUPERFORM-hoz, 110V 50/60 Hz CS10 adagoló ömlesztett axiális alkatrészekhez Tekercstartó kar BR6 P C L D d B h Min mm Max mm fix SUPERFORM/AP A SUPERFORM/AP vertikális összeszerelésnél történõ axiális hevederes alkatrészek vágásához és hajlításához, valamint a vezetékek kis hajlításához készült gép. A gép 1 1,4mm-esátmérõjûkivezetõkkeltuddolgozni. Haa2 vágó/formázó kereket kicseréljük 2 (szabadon választott) csak vágó kerék -re, egy U-formát kaphatunk hajlítások nélkül. Gyártási ráta: akár db/óra A standard model z= B z=3.1 megerõsített hajlító kések C standard model z= D z=3.9 megerõsített hajlító kések E standard model z= F z=5 megerõsített hajlító kések Motoros meghajtás SUPERFORM-hoz, 220 V 50/60 Hz Motoros meghajtás SUPERFORM-hoz, 110 V 50/60 Hz CS10 adagoló ömlesztett axiális alkatrészekhez Tekercstartó kar BR6 P B C L d D h z min max min max min max max min max max min max fix

12 SUPERFORM/AF A SUPERFORM/AF 0,5-0,8 mm-es vezeték-átmérõjû axiális alkatrészek vágására, hajlítására és formálására tervezett gép. Egy teljesen mechanikus új formázó rendszer lehetõvé teszi, hogy a központi adagolás rotációja leálljon, amíg 2 formázó tengely megragadja az alkatrész vezetékeket és a kiválasztott matricák szerint formázza õket. Az alkatrészeket íly módon elõször levágják, majd U -alakúra hajlítják az elõzõleg megállapított felosztások szerint, majd következik a formázás. A paraméterek, valamint a forma helye, vágása és hajlítása teljesen tetszés szerint állítható. Ezzel a géppel különbözõ formákat lehet elérni a két formázó matrica egyszerû cseréjével. Lehetséges a formázó mûvelet egy részének kizárása is, ha csak a vágó vagy csak az U -hajlítást szeretnénk használni. A változtatható sebességû Motor Drive Unit ( motorvezérelt egység) használatával a munka automatikus lehet és a gyártási ráta növelhetõ. Gyártási ráta: akár 7000 db/óra STAND OFF (TÁVTARTÓS) STAND OFF - LOCK IN (TÁVTARTÓS-BEPATTANÓ) STAND OFF - REDUCED PITCH a felosztások mm-ben értendõk (* növekedhet, az alkatrész átmérõje szerint) modelp L C H B d D a z min max max min min max min max min max max min max (standard) szerelõ matricával (standard) szerelõ matricával (megerõsített) szerelõ matricával (extra erõs) szerelõ matricával * 9 8* * * * 12 9* * 16 13* a felosztások mm-ben értendõk (* növekedhet, az alkatrész átmérõje szerint modelp L C H B d D z (standard) szerelõ matricával (standard) szerelõ matricával (megerõsített) szerelõ matricával min max max min min max min max min max max min max * 8 7.5* * 8 7.5* * * (TÁVTARTÓS CSÖKKENTETT RASZTERTÁVOLSÁGÚ) a felosztások mm-ben értendõk (* növekedhet, az alkatrész átmérõje szerint modelp L C H B d D z E (standard) szerelõ matricával (megerõsített) szerelõ matricával (extra erõs) szerelõ matricával BODY LOCKED ON PCB (BEPATTANÓFÜL KIALAKÍTÓ) min max max min min max min max min max max min max * 9 7* * 12 8* * 16 11* modelp L C B d D min max max min min max min max max (standard) szerelõ matricával a felosztások mm-ben értendõk (* növekedhet, az alkatrész átmérõje szerint Standard SUPERFORM/AF formázó matrica nélkül Megerõsített SUPERFORM/AF, formázó matrica nélkül Extra erõs SUPERFORM/AF formázó matrica nélkül BR6 tekercstartó kar SUPERFORM-hoz Motoros meghajtás SUPERFORM/AF-hez, 220 V 50/60 Hz Motoros meghajtás SUPERFORM/AF-hez, 110 V 50/60 Hz CS 40 ömlesztett alkatrész-adagoló SUPERFORM/AF-hez Távtartó-kialakító szerszámegység 3 mm-es hurokkal Távtartó-kialakító szerszámegység 2,5 mm-es hurokkal Távtartós bepattanófül-kialakító szerszámegység 0,5-0,8 mm huzalvastagsághoz Távtartós csökkentett rasztertávolság-kialakító szerszámegység Távtartós bepattanófül-kialakító szerszámegység 0,6-1 mm huzalvastagsághoz Bepattanófülkialakító szerszámegység Távtartó kialakító szerszámegység 1-1,3 mm huzalvastagsághoz Távtartó csökkentett rasztertávolság kialakító szerszámegység 1-1,3 mm

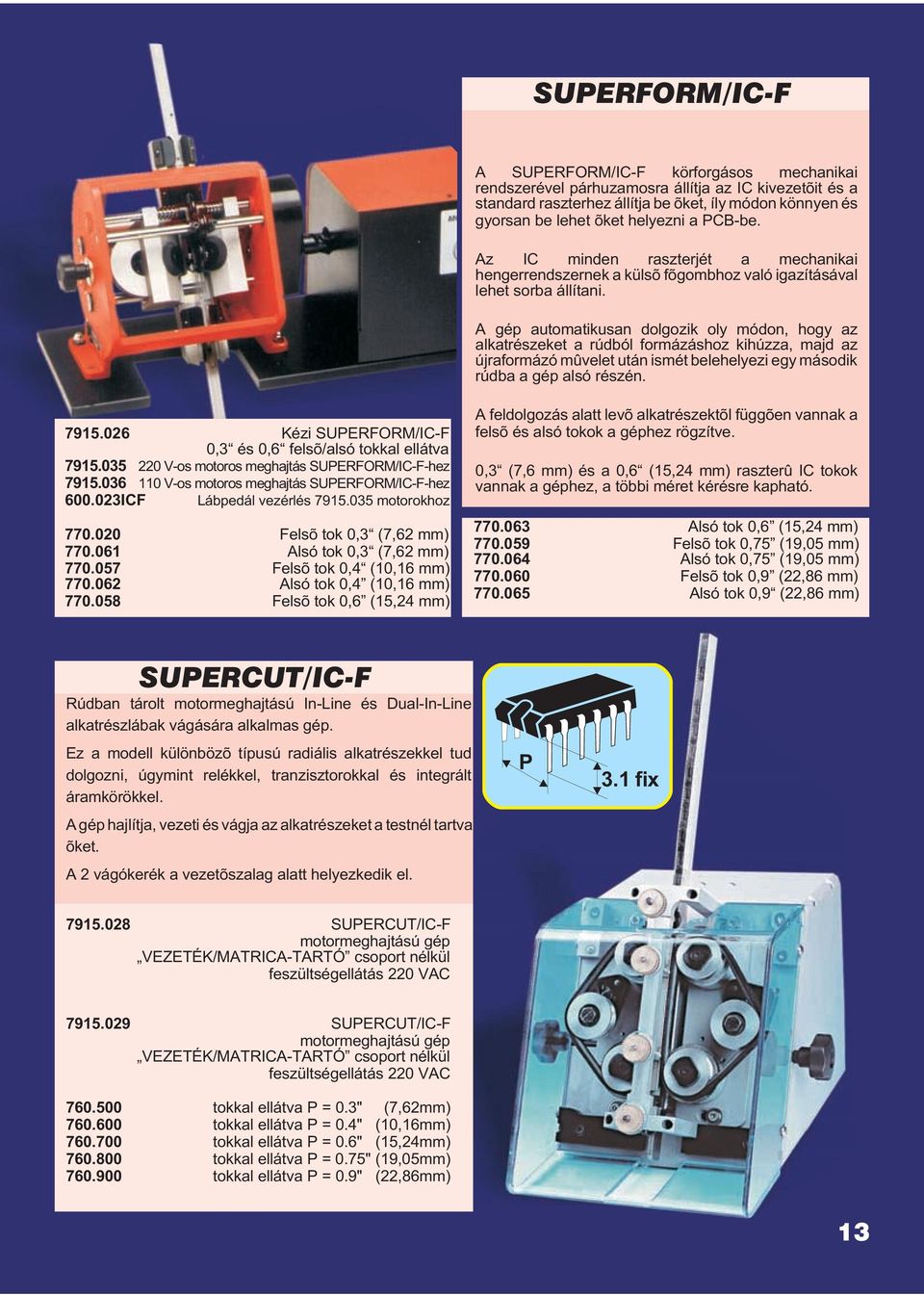

13 SUPERFORM/IC-F A SUPERFORM/IC-F körforgásos mechanikai rendszerével párhuzamosra állítja az IC kivezetõit és a standard raszterhez állítja be õket, íly módon könnyen és gyorsan be lehet õket helyezni a PCB-be. Az IC minden raszterjét a mechanikai hengerrendszernek a külsõ fõgombhoz való igazításával lehet sorba állítani. A gép automatikusan dolgozik oly módon, hogy az alkatrészeket a rúdból formázáshoz kihúzza, majd az újraformázó mûvelet után ismét belehelyezi egy második rúdba a gép alsó részén Kézi SUPERFORM/IC-F 0,3 és 0,6 felsõ/alsó tokkal ellátva V-os motoros meghajtás SUPERFORM/IC-F-hez V-os motoros meghajtás SUPERFORM/IC-F-hez ICF Lábpedál vezérlés motorokhoz Felsõ tok 0,3 (7,62 mm) Alsó tok 0,3 (7,62 mm) Felsõ tok 0,4 (10,16 mm) Alsó tok 0,4 (10,16 mm) Felsõ tok 0,6 (15,24 mm) A feldolgozás alatt levõ alkatrészektõl függõen vannak a felsõ és alsó tokok a géphez rögzítve. 0,3 (7,6 mm) és a 0,6 (15,24 mm) raszterû IC tokok vannak a géphez, a többi méret kérésre kapható Alsó tok 0,6 (15,24 mm) Felsõ tok 0,75 (19,05 mm) Alsó tok 0,75 (19,05 mm) Felsõ tok 0,9 (22,86 mm) Alsó tok 0,9 (22,86 mm) SUPERCUT/IC-F Rúdban tárolt motormeghajtású In-Line és Dual-In-Line alkatrészlábak vágására alkalmas gép. Ez a modell különbözõ típusú radiális alkatrészekkel tud dolgozni, úgymint relékkel, tranzisztorokkal és integrált áramkörökkel. A gép hajlítja, vezeti és vágja az alkatrészeket a testnél tartva õket. A 2 vágókerék a vezetõszalag alatt helyezkedik el. P 3.1 fix SUPERCUT/IC-F motormeghajtású gép VEZETÉK/MATRICA-TARTÓ csoport nélkül feszültségellátás 220 VAC SUPERCUT/IC-F motormeghajtású gép VEZETÉK/MATRICA-TARTÓ csoport nélkül feszültségellátás 220 VAC tokkal ellátva P = 0.3" (7,62mm) tokkal ellátva P = 0.4" (10,16mm) tokkal ellátva P = 0.6" (15,24mm) tokkal ellátva P = 0.75" (19,05mm) tokkal ellátva P = 0.9" (22,86mm) 13

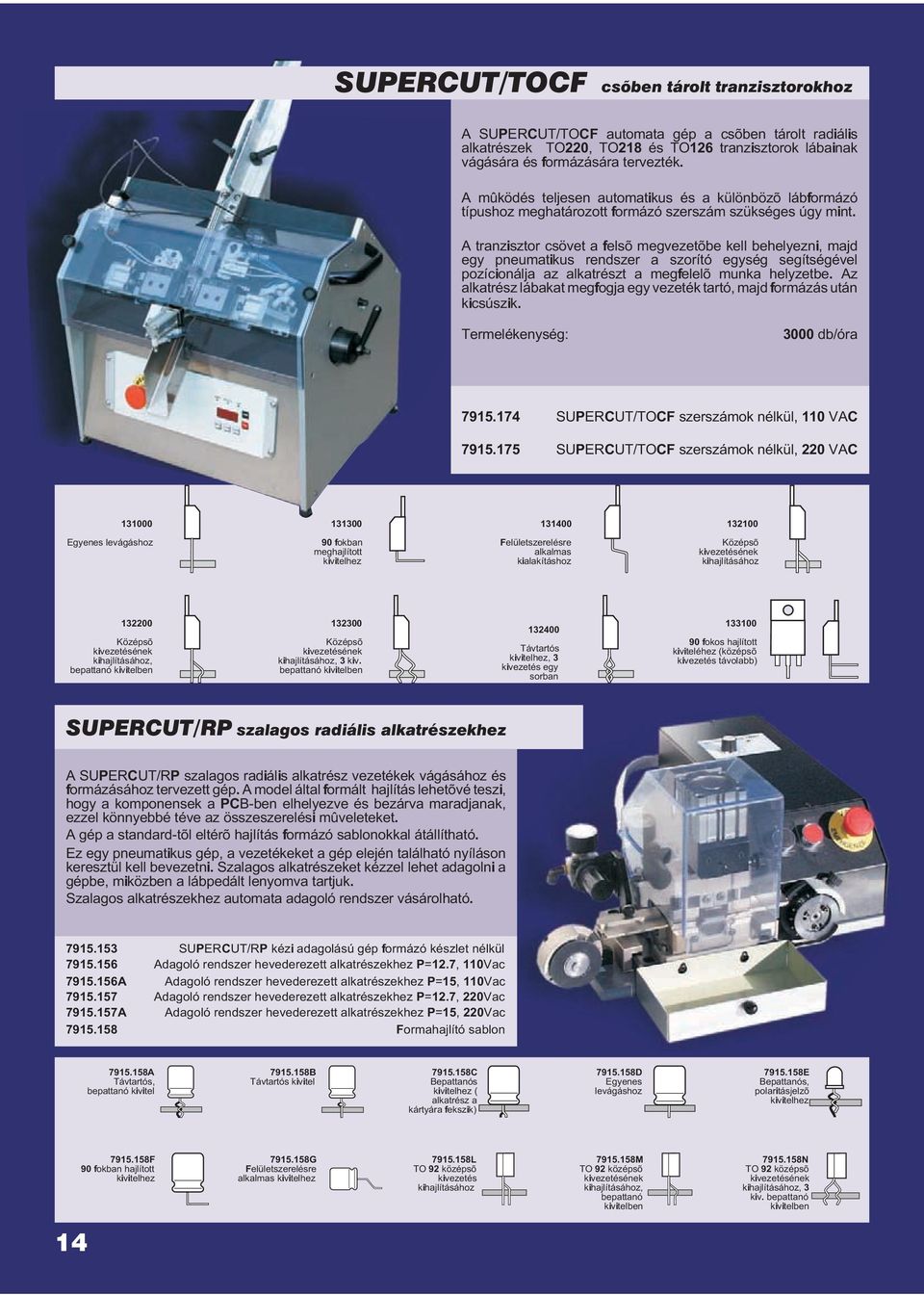

14 SUPERCUT/TOCF csõben tárolt tranzisztorokhoz A SUPERCUT/TOCF automata gép a csõben tárolt radiális alkatrészek TO220, TO218 és TO126 tranzisztorok lábainak vágására és formázására tervezték. A mûködés teljesen automatikus és a különbözõ lábformázó típushoz meghatározott formázó szerszám szükséges úgy mint. A tranzisztor csövet a felsõ megvezetõbe kell behelyezni, majd egy pneumatikus rendszer a szorító egység segítségével pozícionálja az alkatrészt a megfelelõ munka helyzetbe. Az alkatrész lábakat megfogja egy vezeték tartó, majd formázás után kicsúszik. Termelékenység: 3000 db/óra SUPERCUT/TOCF szerszámok nélkül, 110 VAC SUPERCUT/TOCF szerszámok nélkül, 220 VAC Egyenes levágáshoz 90 fokban meghajlított kivitelhez Felületszerelésre alkalmas kialakításhoz Középsõ kivezetésének kihajlításához Középsõ kivezetésének kihajlításához, bepattanó kivitelben Középsõ kivezetésének kihajlításához, 3 kiv. bepattanó kivitelben Távtartós kivitelhez, 3 kivezetés egy sorban fokos hajlított kiviteléhez (középsõ kivezetés távolabb) SUPERCUT/RP szalagos radiális alkatrészekhez A SUPERCUT/RP szalagos radiális alkatrész vezetékek vágásához és formázásához tervezett gép. A model által formált hajlítás lehetõvé teszi, hogy a komponensek a PCB-ben elhelyezve és bezárva maradjanak, ezzel könnyebbé téve az összeszerelési mûveleteket. A gép a standard-tõl eltérõ hajlítás formázó sablonokkal átállítható. Ez egy pneumatikus gép, a vezetékeket a gép elején található nyíláson keresztül kell bevezetni. Szalagos alkatrészeket kézzel lehet adagolni a gépbe, miközben a lábpedált lenyomva tartjuk. Szalagos alkatrészekhez automata adagoló rendszer vásárolható SUPERCUT/RP kézi adagolású gép formázó készlet nélkül Adagoló rendszer hevederezett alkatrészekhez P=12.7, 110Vac A Adagoló rendszer hevederezett alkatrészekhez P=15, 110Vac Adagoló rendszer hevederezett alkatrészekhez P=12.7, 220Vac A Adagoló rendszer hevederezett alkatrészekhez P=15, 220Vac Formahajlító sablon A Távtartós, bepattanó kivitel B Távtartós kivitel C Bepattanós kivitelhez ( alkatrész a kártyára fekszik) D Egyenes levágáshoz E Bepattanós, polaritásjelzõ kivitelhez F 90 fokban hajlított kivitelhez G Felületszerelésre alkalmas kivitelhez L TO 92 középsõ kivezetés kihajlításához M TO 92 középsõ kivezetésének kihajlításához, bepattanó kivitelben N TO 92 középsõ kivezetésének kihajlításához, 3 kiv. bepattanó kivitelben 14

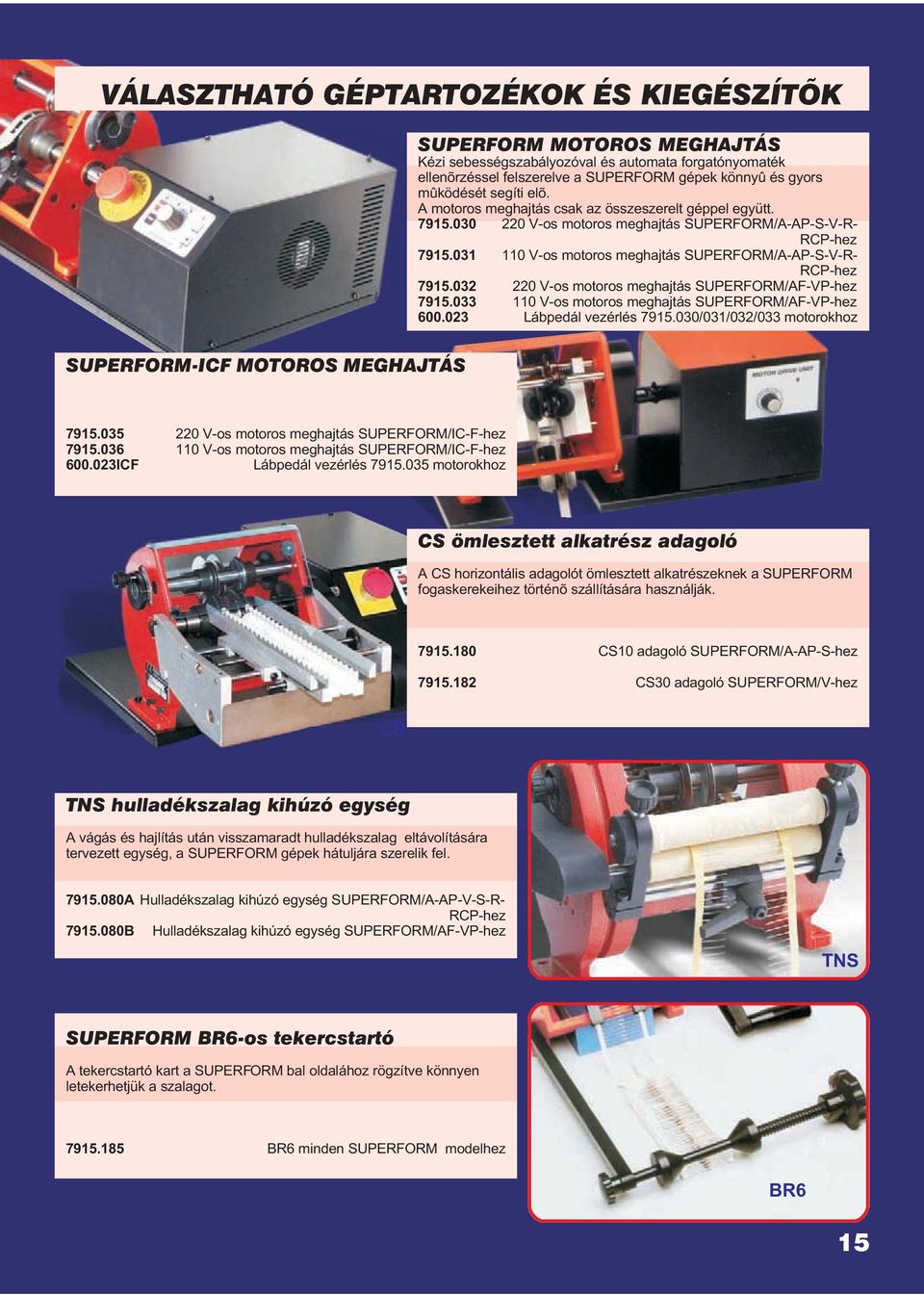

15 VÁLASZTHATÓ GÉPTARTOZÉKOK ÉS KIEGÉSZÍTÕK SUPERFORM-ICF MOTOROS MEGHAJTÁS SUPERFORM MOTOROS MEGHAJTÁS Kézi sebességszabályozóval és automata forgatónyomaték ellenõrzéssel felszerelve a SUPERFORM gépek könnyû és gyors mûködését segíti elõ. A motoros meghajtás csak az összeszerelt géppel együtt V-os motoros meghajtás SUPERFORM/A-AP-S-V-R- RCP-hez V-os motoros meghajtás SUPERFORM/A-AP-S-V-R- RCP-hez V-os motoros meghajtás SUPERFORM/AF-VP-hez V-os motoros meghajtás SUPERFORM/AF-VP-hez Lábpedál vezérlés /031/032/033 motorokhoz V-os motoros meghajtás SUPERFORM/IC-F-hez V-os motoros meghajtás SUPERFORM/IC-F-hez ICF Lábpedál vezérlés motorokhoz CS ömlesztett alkatrész adagoló A CS horizontális adagolót ömlesztett alkatrészeknek a SUPERFORM fogaskerekeihez történõ szállítására használják CS10 adagoló SUPERFORM/A-AP-S-hez CS30 adagoló SUPERFORM/V-hez CS TNS hulladékszalag kihúzó egység A vágás és hajlítás után visszamaradt hulladékszalag eltávolítására tervezett egység, a SUPERFORM gépek hátuljára szerelik fel A Hulladékszalag kihúzó egység SUPERFORM/A-AP-V-S-R- RCP-hez B Hulladékszalag kihúzó egység SUPERFORM/AF-VP-hez TNS SUPERFORM BR6-os tekercstartó A tekercstartó kart a SUPERFORM bal oldalához rögzítve könnyen letekerhetjük a szalagot BR6 minden SUPERFORM modelhez BR6 15

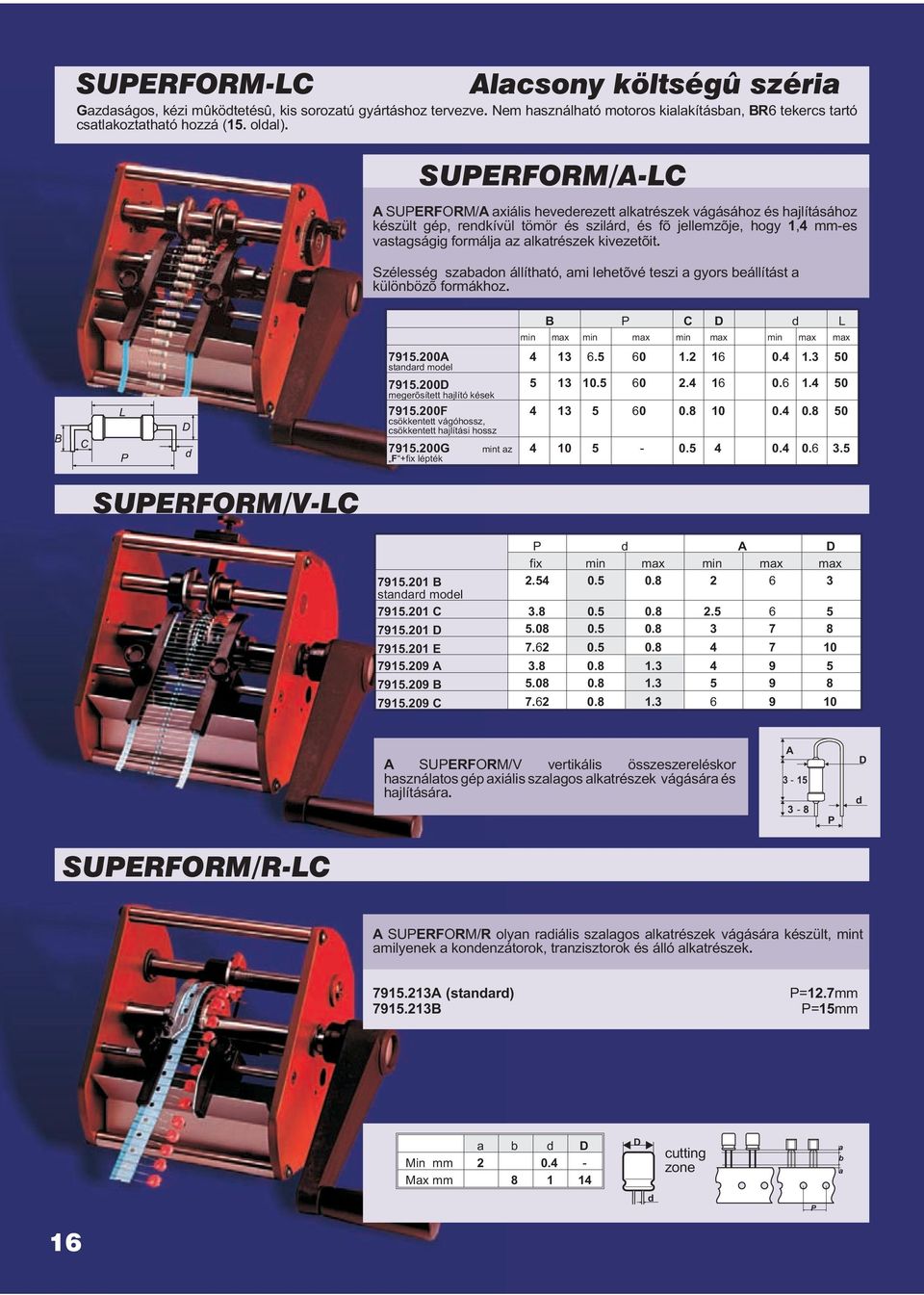

16 SUPERFORM-LC Alacsony költségû széria Gazdaságos, kézi mûködtetésû, kis sorozatú gyártáshoz tervezve. Nem használható motoros kialakításban, BR6 tekercs tartó csatlakoztatható hozzá (15. oldal). SUPERFORM/A-LC A SUPERFORM/A axiális hevederezett alkatrészek vágásához és hajlításához készült gép, rendkívül tömör és szilárd, és fõ jellemzõje, hogy 1,4 mm-es vastagságig formálja az alkatrészek kivezetõit. Szélesség szabadon állítható, ami lehetõvé teszi a gyors beállítást a különbözõ formákhoz A standard model D megerõsített hajlító kések F csökkentett vágóhossz, csökkentett hajlítási hossz G mint az F +fix lépték B P C D d L min max min max min max min max max SUPERFORM/V-LC P d A D fix min max min max max B standard model C D E A B C A SUPERFORM/V vertikális összeszereléskor használatos gép axiális szalagos alkatrészek vágására és hajlítására. A P D d SUPERFORM/R-LC A SUPERFORM/R olyan radiális szalagos alkatrészek vágására készült, mint amilyenek a kondenzátorok, tranzisztorok és álló alkatrészek A (standard) P=12.7mm B P=15mm a b d D Min mm Max mm D cutting zone a b a d P 16

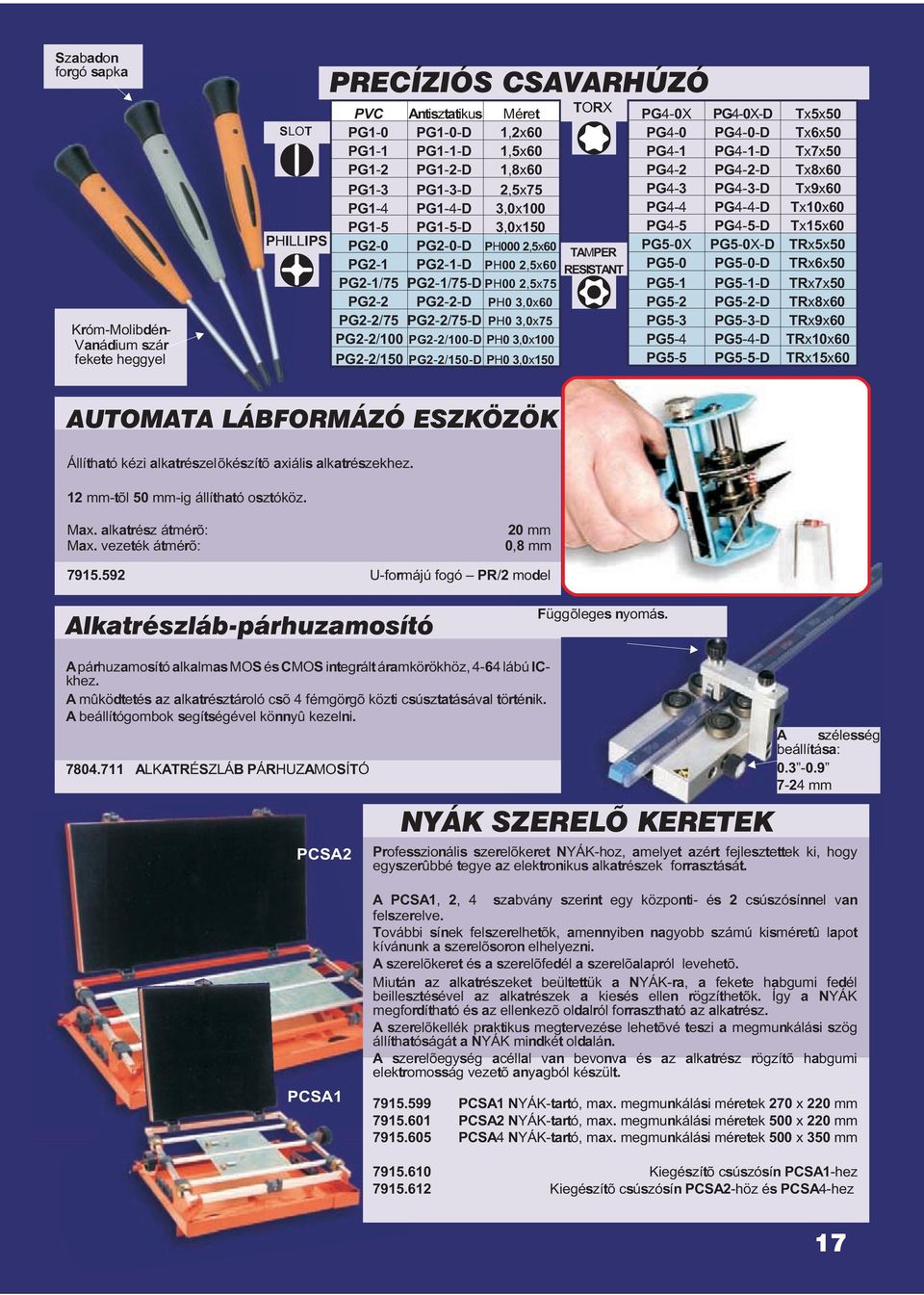

17 Szabadon forgó sapka Króm-Molibdén- Vanádium szár fekete heggyel SLOT PHILLIPS PRECÍZIÓS CSAVARHÚZÓ PVC Antisztatikus Méret PG1-0 PG1-0-D 1,2x60 PG1-1 PG1-1-D 1,5x60 PG1-2 PG1-2-D 1,8x60 PG1-3 PG1-3-D 2,5x75 PG1-4 PG1-4-D 3,0x100 PG1-5 PG1-5-D 3,0x150 PG2-0 PG2-0-D PH000 2,5x60 PG2-1 PG2-1-D PH00 2,5x60 PG2-1/75 PG2-1/75-D PH00 2,5x75 PG2-2 PG2-2-D PH0 3,0x60 PG2-2/75 PG2-2/75-D PH0 3,0x75 PG2-2/100 PG2-2/100-D PH0 3,0x100 PG2-2/150 PG2-2/150-D PH0 3,0x150 TORX TAMPER RESISTANT PG4-0X PG4-0X-D Tx5x50 PG4-0 PG4-0-D Tx6x50 PG4-1 PG4-1-D Tx7x50 PG4-2 PG4-2-D Tx8x60 PG4-3 PG4-3-D Tx9x60 PG4-4 PG4-4-D Tx10x60 PG4-5 PG4-5-D Tx15x60 PG5-0X PG5-0X-D TRx5x50 PG5-0 PG5-0-D TRx6x50 PG5-1 PG5-1-D TRx7x50 PG5-2 PG5-2-D TRx8x60 PG5-3 PG5-3-D TRx9x60 PG5-4 PG5-4-D TRx10x60 PG5-5 PG5-5-D TRx15x60 AUTOMATA LÁBFORMÁZÓ ESZKÖZÖK Állítható kézi alkatrészelõkészítõ axiális alkatrészekhez. 12 mm-tõl 50 mm-ig állítható osztóköz. Max. alkatrész átmérõ: Max. vezeték átmérõ: 20 mm 0,8 mm U-formájú fogó PR/2 model Alkatrészláb-párhuzamosító Függõleges nyomás. Apárhuzamosító alkalmasmos éscmos integrált áramkörökhöz, 4-64 lábú ICkhez. A mûködtetés az alkatrésztároló csõ 4 fémgörgõ közti csúsztatásával történik. A beállítógombok segítségével könnyû kezelni ALKATRÉSZLÁB PÁRHUZAMOSÍTÓ PCSA2 NYÁK SZERELÕ KERETEK A szélesség beállítása: mm Professzionális szerelõkeret NYÁK-hoz, amelyet azért fejlesztettek ki, hogy egyszerûbbé tegye az elektronikus alkatrészek forrasztását. PCSA1 A PCSA1, 2, 4 szabvány szerint egy központi- és 2 csúszósínnel van felszerelve. További sínek felszerelhetõk, amennyiben nagyobb számú kisméretû lapot kívánunk a szerelõsoron elhelyezni. A szerelõkeret és a szerelõfedél a szerelõalapról levehetõ. Miután az alkatrészeket beültettük a NYÁK-ra, a fekete habgumi fedél beillesztésével az alkatrészek a kiesés ellen rögzíthetõk. Így a NYÁK megfordítható és az ellenkezõ oldalról forrasztható az alkatrész. A szerelõkellék praktikus megtervezése lehetõvé teszi a megmunkálási szög állíthatóságát a NYÁK mindkét oldalán. A szerelõegység acéllal van bevonva és az alkatrész rögzítõ habgumi elektromosság vezetõ anyagból készült PCSA1 NYÁK-tartó, max. megmunkálási méretek 270 x 220 mm PCSA2 NYÁK-tartó, max. megmunkálási méretek 500 x 220 mm PCSA4 NYÁK-tartó, max. megmunkálási méretek 500 x 350 mm Kiegészítõ csúszósín PCSA1-hez Kiegészítõ csúszósín PCSA2-höz és PCSA4-hez 17

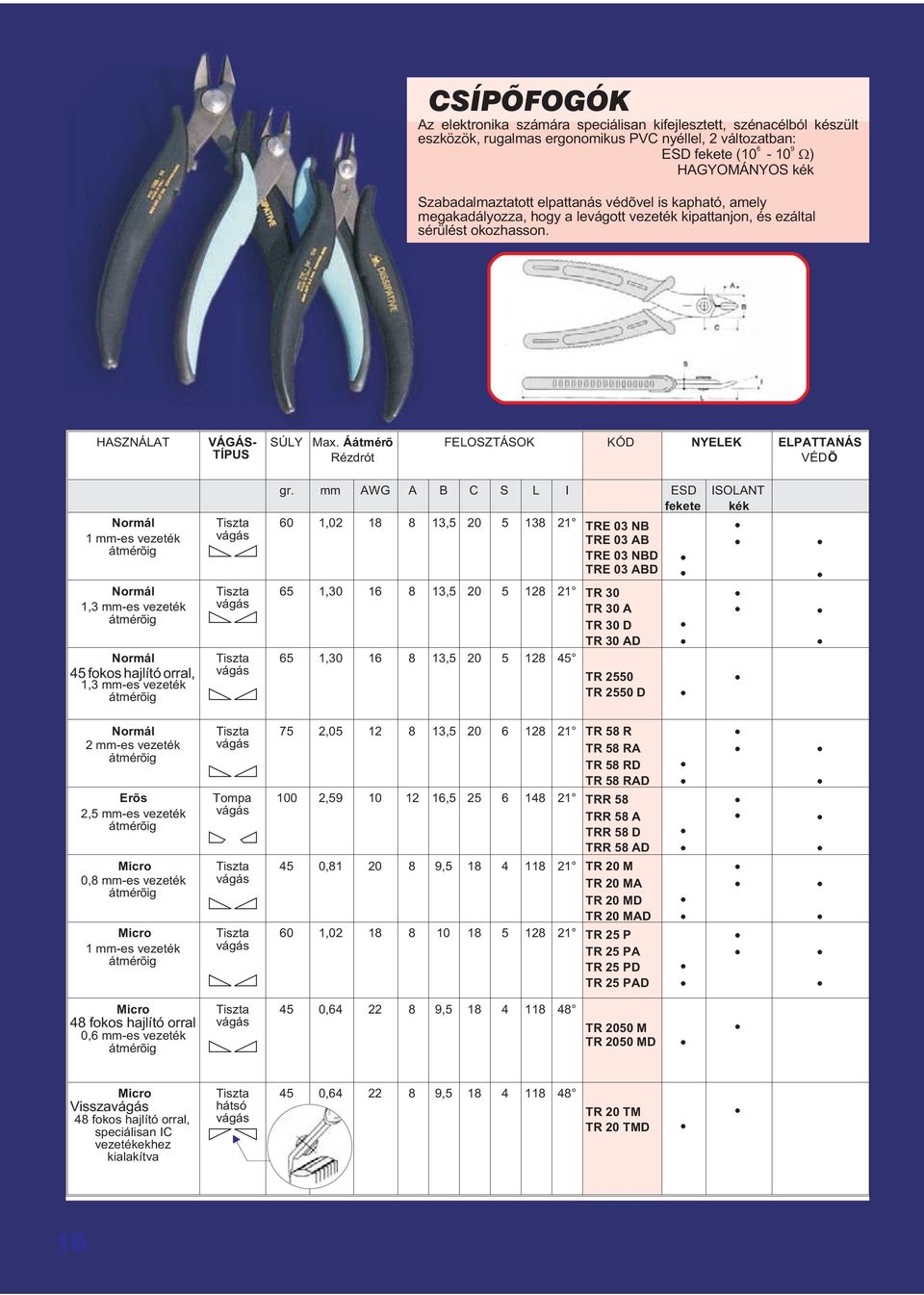

18 CSÍPÕFOGÓK Az elektronika számára speciálisan kifejlesztett, szénacélból készült eszközök, rugalmas ergonomikus PVC nyéllel, 2 változatban: ESD fekete ( W) HAGYOMÁNYOS kék Szabadalmaztatott elpattanás védõvel is kapható, amely megakadályozza, hogy a levágott vezeték kipattanjon, és ezáltal sérülést okozhasson. HASZNÁLAT VÁGÁS- TÍPUS SÚLY Max. Áátmérõ Rézdrót FELOSZTÁSOK KÓD NYELEK ELPATTANÁS VÉDÕ Normál 1 mm-es vezeték átmérõig Normál 1,3 mm-es vezeték átmérõig Normál 45 fokos hajlító orral, 1,3 mm-es vezeték átmérõig Tiszta vágás Tiszta vágás Tiszta vágás gr. mm AWG A B C S L I ESD fekete 60 1, , TRE 03 NB TRE 03 AB TRE 03 NBD TRE 03 ABD 65 1, , TR 30 TR 30 A TR 30 D TR 30 AD 65 1, , TR 2550 TR 2550 D ISOLANT kék Normál 2 mm-es vezeték átmérõig Erõs 2,5 mm-es vezeték átmérõig Micro 0,8 mm-es vezeték átmérõig Micro 1 mm-es vezeték átmérõig Tiszta vágás Tompa vágás Tiszta vágás Tiszta vágás 75 2, , TR 58 R TR 58 RA TR 58 RD TR 58 RAD 100 2, , TRR 58 TRR 58 A TRR 58 D TRR 58 AD 45 0, , TR 20 M TR 20 MA TR 20 MD TR 20 MAD 60 1, TR 25 P TR 25 PA TR 25 PD TR 25 PAD Micro 48 fokos hajlító orral 0,6 mm-es vezeték átmérõig Tiszta vágás 45 0, , TR 2050 M TR 2050 MD Micro Visszavágás 48 fokos hajlító orral, speciálisan IC vezetékekhez kialakítva Tiszta hátsó vágás 45 0, , TR 20 TM TR 20 TMD 16

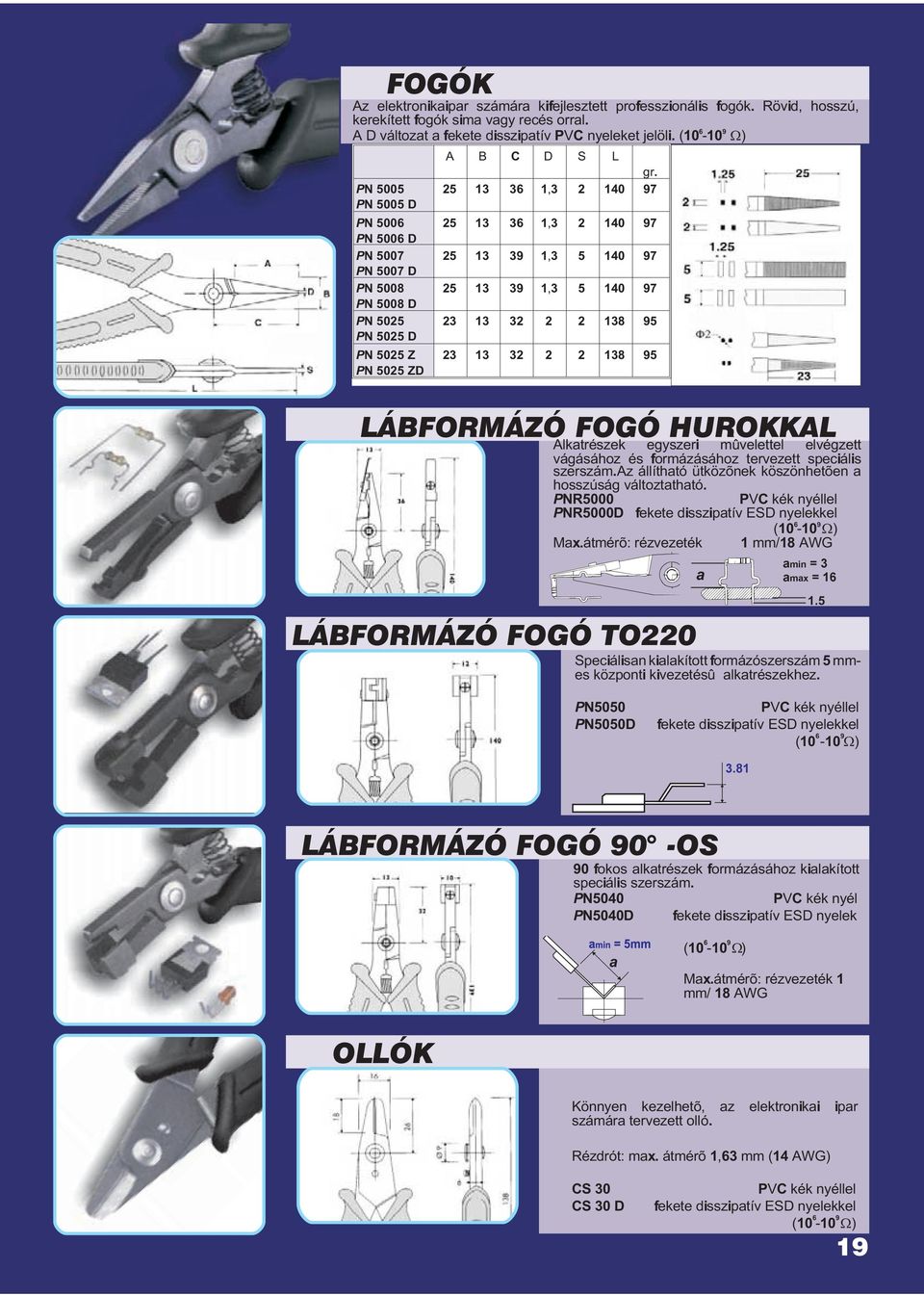

19 FOGÓK Az elektronikaipar számára kifejlesztett professzionális fogók. Rövid, hosszú, kerekített fogók sima vagy recés orral. A D változat a fekete disszipatív PVC nyeleket jelöli. ( W) PN 5005 PN 5005 D PN 5006 PN 5006 D PN 5007 PN 5007 D PN 5008 PN 5008 D PN 5025 PN 5025 D PN 5025 Z PN 5025 ZD A B C D S L gr , , , , LÁBFORMÁZÓ FOGÓ HUROKKAL Alkatrészek egyszeri mûvelettel elvégzett vágásához és formázásához tervezett speciális szerszám.az állítható ütközõnek köszönhetõen a hosszúság változtatható. PNR5000 PVC kék nyéllel PNR5000D fekete disszipatív ESD nyelekkel ( W) Max.átmérõ: rézvezeték 1 mm/18 AWG a a min = 3 a max = 16 LÁBFORMÁZÓ FOGÓ TO220 Speciálisan kialakított formázószerszám 5 mmes központi kivezetésû alkatrészekhez. 1.5 PN5050 PN5050D PVC kék nyéllel fekete disszipatív ESD nyelekkel ( W) 3.81 LÁBFORMÁZÓ FOGÓ 90 -OS 90 fokos alkatrészek formázásához kialakított speciális szerszám. PN5040 PVC kék nyél PN5040D fekete disszipatív ESD nyelek a ( W) Max.átmérõ: rézvezeték 1 mm/ 18 AWG OLLÓK Könnyen kezelhetõ, az elektronikai ipar számára tervezett olló. Rézdrót: max. átmérõ 1,63 mm (14 AWG) CS 30 CS 30 D PVC kék nyéllel fekete disszipatív ESD nyelekkel ( W) 19

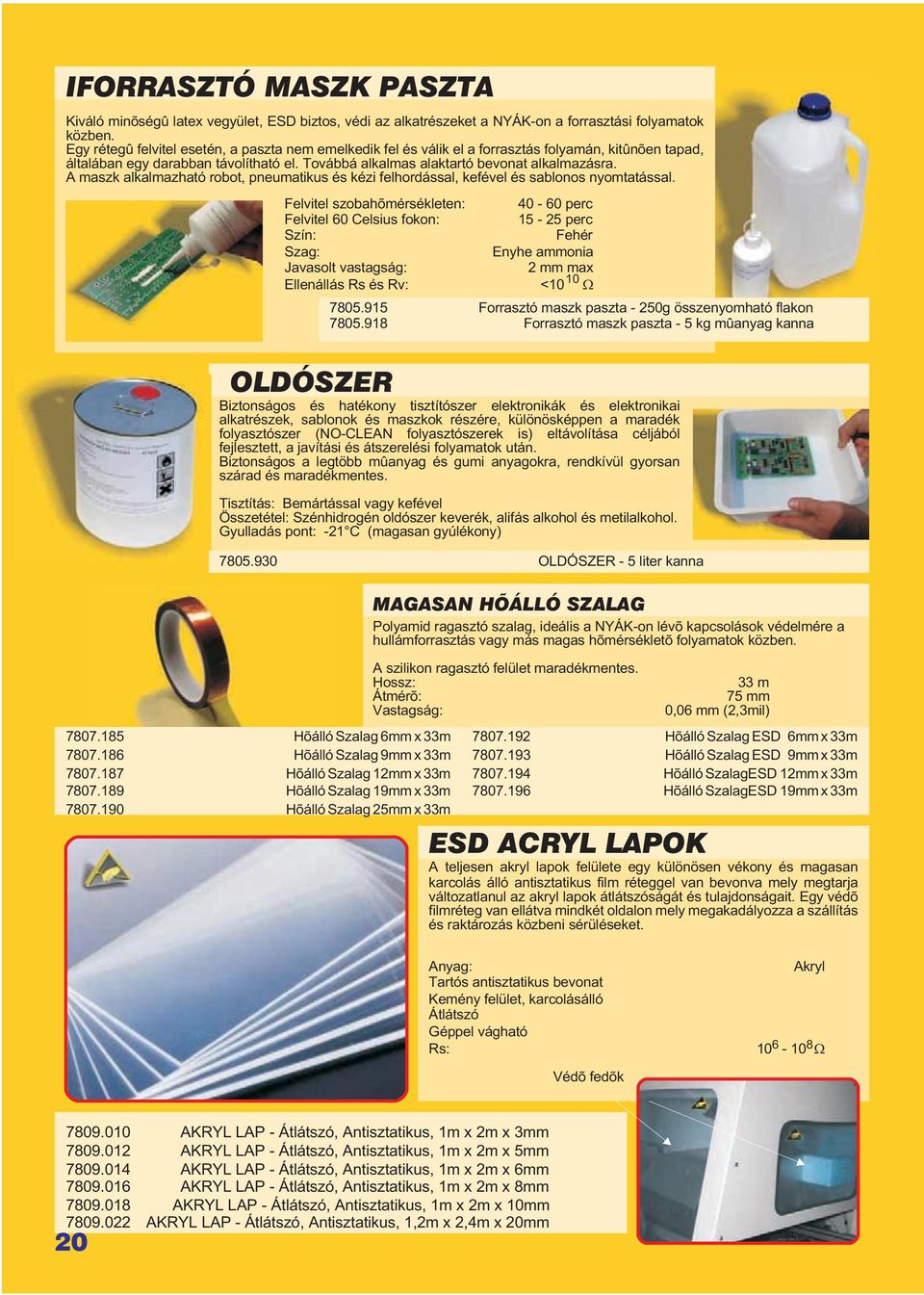

20 IFORRASZTÓ MASZK PASZTA Kiváló minõségû latex vegyület, ESD biztos, védi az alkatrészeket a NYÁK-on a forrasztási folyamatok közben. Egy rétegû felvitel esetén, a paszta nem emelkedik fel és válik el a forrasztás folyamán, kitûnõen tapad, általában egy darabban távolítható el. Továbbá alkalmas alaktartó bevonat alkalmazásra. A maszk alkalmazható robot, pneumatikus és kézi felhordással, kefével és sablonos nyomtatással. Felvitel szobahõmérsékleten: perc Felvitel 60 Celsius fokon: perc Szín: Fehér Szag: Enyhe ammonia Javasolt vastagság: 2 mm max EllenállásRsésRv: <10 10 W Forrasztó maszk paszta - 250g összenyomható flakon Forrasztó maszk paszta - 5 kg mûanyag kanna OLDÓSZER Biztonságos és hatékony tisztítószer elektronikák és elektronikai alkatrészek, sablonok és maszkok részére, különösképpen a maradék folyasztószer (NO-CLEAN folyasztószerek is) eltávolítása céljából fejlesztett, a javítási és átszerelési folyamatok után. Biztonságos a legtöbb mûanyag és gumi anyagokra, rendkívül gyorsan szárad és maradékmentes. Tisztítás: Bemártással vagy kefével Összetétel: Szénhidrogén oldószer keverék, alifás alkohol és metilalkohol. Gyulladás pont: -21 C (magasan gyúlékony) OLDÓSZER - 5 liter kanna Hõálló Szalag 6mm x 33m Hõálló Szalag 9mm x 33m Hõálló Szalag 12mm x 33m Hõálló Szalag 19mm x 33m Hõálló Szalag 25mm x 33m MAGASAN HÕÁLLÓ SZALAG Polyamid ragasztó szalag, ideális a NYÁK-on lévõ kapcsolások védelmére a hullámforrasztás vagy más magas hõmérsékletõ folyamatok közben. A szilikon ragasztó felület maradékmentes. Hossz: Átmérõ: Vastagság: Hõálló Szalag ESD 6mm x 33m Hõálló Szalag ESD 9mm x 33m Hõálló SzalagESD 12mm x 33m Hõálló SzalagESD 19mm x 33m ESD ACRYL LAPOK 33 m 75 mm 0,06 mm (2,3mil) A teljesen akryl lapok felülete egy különösen vékony és magasan karcolás álló antisztatikus film réteggel van bevonva mely megtarja változatlanul az akryl lapok átlátszóságát és tulajdonságait. Egy védõ filmréteg van ellátva mindkét oldalon mely megakadályozza a szállítás és raktározás közbeni sérüléseket. Anyag: Tartós antisztatikus bevonat Kemény felület, karcolásálló Átlátszó Géppel vágható Rs: Akryl W Védõ fedõk AKRYL LAP - Átlátszó, Antisztatikus, 1m x 2m x 3mm AKRYL LAP - Átlátszó, Antisztatikus, 1m x 2m x 5mm AKRYL LAP - Átlátszó, Antisztatikus, 1m x 2m x 6mm AKRYL LAP - Átlátszó, Antisztatikus, 1m x 2m x 8mm AKRYL LAP - Átlátszó, Antisztatikus, 1m x 2m x 10mm AKRYL LAP - Átlátszó, Antisztatikus, 1,2m x 2,4m x 20mm 20

21 CIMKETARTÓ Öntapadós cimketartó, sárga ESD szimbólummal ellátott belsõ címkével cimketok 15x55 mm cimketok 15x94 mm cimketok 31x94 mm cimketok 47x100 mm cimketok 60x140 mm MATRICÁK ATTENTION/VIGYÁZAT, öntapadós ESD VÉDELEM NÉLKÜL (A) 38x16 mm (1000 db) ATTENTION/VIGYÁZAT, öntapadós ESD VÉDELEM NÉLKÜL (A) 50x25 mm (1000 db) ATTENTION/VIGYÁZAT, öntapadós ESD VÉDELEM NÉLKÜL (A) 76x38 mm (1000 db) ATTENTION/VIGYÁZAT, öntapadós ESD VÉDELEM (B) 50X25 mm (1000 db) ATTENTION/VIGYÁZAT, öntapadós ESD VÉDELEM (B) 127x50 mm (1000 db) ESD NEM VÉDETT Symbol-jel (C) öntapadós cimke 5x5 mm (1000 db) ESD NEM VÉDETT Symbol-jel (C) öntapadós cimke 12.5x12,5 mm (1000 db) ESD NEM VÉDETT Symbol-jel (C) öntapadós cimke 50x50 mm (1000 db) ESD VÉDETT Symbol-jel (D) öntapadós cimke 12,5x12,5mm (1000 db) ESD VÉDETT Symbol-jel (D) öntapadós cimke 50x50 mm (1000 db) EARTH BONDING POINT (FÖLDELÕPONT) öntapadós cimke (E) 25x45 mm (10 db) ATTENTION ESD PROTECTED AREA OBSERVE PRECAUTIONS FOR HANDLING ELECTROSTATIC DISCHARGE SENSITIVE DEVICES ATTENTION HIGH VOLTAGE ESD PROTECTED AREA OBSERVE PRECAUTIONS FOR HANDLING ELECTROSTATIC DISCHARGE SENSITIVE DEVICES Használat 250 Vac feletti helyeken JELZÉSEK PADLÓJELÖLÕ-SZALAG PVC ragasztószalag padlójelölésre, -sárga, ESD szimbólummal öntapadós -1 rollni 75mm x 33 mm -laminált PVC tiszta polypropilenbõl, tartós és könnyen tisztítható RAGASZTÓSZALAG CSOMAGOLÁSHOZ papírszalag:- antisztatikus, öntapadós, sárga, ESD szimbólummal -papírszalag vízzel oldható acrylragasztóval -T10002 sec. 25% rh -1 rollni 50 mm széles x 66 m hosszú PVC ragasztószalag, sárga, ESD jellel -hagyományos PVC ragasztószalag -1 rollni 50 mm széles x 66 m hosszú A B C ATTENTION OBSERVE PRECAUTIONS FOR HANDLING ELECTROSTATIC DISCHARGE SENSITIVE DEVICES ATTENTION OBSERVE PRECAUTIONS FOR HANDLING ELECTROSTATIC SENSITIVE DEVICES ESD PROTECTED AREA, (ESD védett terület) öntapadós PVC, sárga 300x150 mm ESD PROTECTED AREA, (ESD védett terület) kemény PVC, sárga 300x150 mm ESD PROTECTED AREA, (ESD védett terület) kemény PVC angol nyelvû 600x300 mm H Magas feszültségû H.V. ESD PROTECTED AREA, (ESD védett terület) kemény PVC angol nyelvû 600x300 mm AREA PROTETTA ESD, (ESD védett terület) kemény PVC olasz nyelvû 600x300 mm H Magas feszültségû A.T. AREA PROTETTA ESD, (ESD védett terület) kemény PVC olasz nyelvû 600x300 mm ESD GESCHÜTZTER BEREICH, (ESD védett terület) kemény PVC német nyelvû 600x300 mm RÉZ FÖLDELÕSZALAG öntapadós rézszalag -1 rollni 0,05mm x 10 mm x 30 mm öntapadós rézszalag -1 rollni 0,05mm x 15mm x 30 mm D C E ÁTLÁTSZÓ ANTISZTATIKUS RAGASZTÓSZALAG Átlátszó antisztatikus ragasztószalag védõtasakok és tokok lezárására. Igen csekély mértékban idéz elõ elektrosztatikus feltöltõdést. Felhasználható EGB területen is. Anyaga: cellulóz szalag, gumialapú ragasztóval Ellenállás:: W, T1000: 2 sec at 25% rh átlátszó antitsztatikus ragasztószalag 12 mm x 66 m B Magas minõségû kék átlátszó antitsztatikus ragasztószalag 12 mm x 66 m átlátszó antitsztatikus ragasztószalag 24 mm x 36 m 21

22 NEWBOX TOTE-BOX SZÁLLÍTÓDOBOZ Elektromosságot vezetõ, egymásra rakható, EURO formátumú. polipropilén szállítódobozok. Rs KÓD MODEL KÜLSÕ mm BELSÕ mm liter NEWBOX x300x x253x NEWBOX x300x x253x NEWBOX x300x x253x NEWBOX x300x x253x NEWBOX x400x x353x NEWBOX x400x x353x NEWBOX x400x x353x NEWBOX x400x x353x NEWBOX x400x x353x NEWBOX x400x x353x NEWBOX x400x x353x NEWBOX x400x x353x NEWBOX x400x x353x Logo-felvitel NEWBOX-ra Bármilyen egyéni logo vagy speciális felirat alkalmazható a dobozokon, minden színben. Mûanyag áttetszõ réteget viszünk fel hõkezeléssel a doboz oldalára. Az eredmény kitûnõ, rendkívül tartós és alacsony költséggel megoldható. TARTOZÉKOK CIMKETARTÓ x 400 elektromosságot vezetõ fedél x 400 elektromosságot vezetõ fedél bepattanó zárrész ( 2 db minden fedélhez) CIMKETARTÓ Guruló Rollbox doboz 600 x 400 elektromosságot vezetõ troli mm-es vezetõképes habszivacs 600x400 -as Newbox-hoz mm-es vezetõképes habszivacs 300x400 -as Newbox-hoz ELOSZTÓLAP elektromosságot vezetõ hullámpapír 350x550x5 600x400-as Newbox-hoz ELOSZTÓLAP elektromosságot vezetõ hullámpapír 350x250x5 300x400-as Newbox-hoz ELOSZTÓLAP elektromosságot vezetõ hornyolt polipropilén LABEPLAST 350x550x2.5mm, 600x400-as Newbox-hoz ELOSZTÓLAP elektromosságot vezetõ hornyolt polipropilén LABEPLAST 350x250x2.5mm, 300x400 Newbox-hoz ROLLBOX NEWBOX TÁSKA A szerviz területen használatos szerszámdobozok vagy mûszerek, NYÁK-ok szállítás közbeni tárolására ideális elektromosságot vezetõ táskák teljes választéka. Ellenállás 10 6 W PC10 külsõ méret 400x300x133 a hosszabbik oldalán 1 fül PC20 külsõ méret 400x300x233 a hosszabbik oldalán 1 fül PC31 külsõ méret 400x300x333 a hosszabbik oldalán 1 fül PC15 külsõ méret 600x400x88 a hosszabbik oldalán 1 fül PC30 külsõ méret 600x400x149 a hosszabbik oldalán 1 fül PC50 külsõ méret 600x400x249 a rövidebb oldalán 2 fül PC55 külsõ méret 600x400x293 a rövidebb oldalán 2 fül PC70 külsõ méret 600x400x349 a rövidebb oldalán 2 fül 22

23 DEPOPRINT A fekete, elektromosságot vezetõ polisztirénbõl készült DEPOPRINT rendszerben mind atárolás, agyártás és a kiszállítás területén elhelyezhetõk különbözõ lapméretek. Beilleszthetõ Newbox típusú mûanyag tartókba, vagy más 300x400 mm-es és 600x400 mm-es méretû standard Euro dobozba. 2 különbözõ oldalfal méret csúsztatható a két párhuzamos, 95 mm magasságú alumínium sín között. Anyag: fekete elektromosságot vezetõ polistirén Ellenállás: Hõmérséklet intervallum: 0-tól + 55 C-ig Vájatok száma: 32 Vájatközéppontok közötti távolság 10 mm Maximális lapvastagság: 2,3 mm Vájatok mélysége: 2,3 mm DEPOPRINT2 209 mm-es magasságú oldalfal DEPOPRINT3 312 mm-es magasságú oldalfal mm-es magasságú aluminium sín Betétrekesz Hexagonális csavarkulcs oldalfal összeszereléséhez DIVIPRINT mûanyag elválasztók Gazdaságos és sokoldalú módja a szállítódobozok különbözõ méretû, kis rekeszekre történõ felosztásának. Ideális NYÁK-ok szállításához és tárolásához. Elektromosságot vezetõ polistirénbõl készült. A DIVIPRINT elválasztókon 15 mm-enkénti felosztásokban találhatók a méretbeállítási lehetõségek, egyszerû olló segítségével könnyen vághatók és formálhatók. Anyag: fekete elektromosságot vezetõ polistirén Ellenállás: 10 5 W - Hõmérséklet intervallum: 0-tól +55 C-ig Réstávolság: 15 mm L=255mm hosszúságú DIVIPRINT L=351mm hosszúságú DIVIPRINT L=551mm hosszúságú DIVIPRINT Polypropylene vezetõképes RAKLAP A vezetõképes raklapok különösen az elektronikai és gyógyszeriparban használatosak. A stabílságát és mérettartóságát a "méhselyt" struktúrának köszönhetõ. Könnyû, stabil, mosható és könnyen kezelhetõ. Szín: fekete Anyag: vezetõképes polypropylene Méret: 800x1200x150(H)mm Súly: 9 kg Emelõvilla csatorna: 4 Statikus terhelhetõség: 4000 kg Dinamikus terhelhetõség: 1200 kg (Emelõvillás targoncán) Rs 10 6 W Polypropylene vezetõképes Paletta 800x1200x150(H) 23

24 LABERACK NYÁK-kezelõ A LABERACK állítható állványrendszer, amely a szerelt NYÁK-ok vagy LABEFIX tálcák biztonságos tárolási és kezelési módját biztosítja. Anyagi: statikus elektromosságot vezetõ polipropilén, Rs W Oldalfal méretek: 480 x 290 x 35 mm Közbensõ fal: méretek: 470 x 280 x 40 mm Összekötõ sín: méret: 30 x 15 mm Tárolócsatornák száma: 79 A csatorna középpontok közti távolság: 5 mm Maximális NYÁK-vastagság: 2,3 mm Csatorna mélysége: 4 mm Rozsdamentes acél merevítõ szalag. Csapszegek és csavarok az oldal- és közbensõ falakhoz Aluminium összekötõ sín ( max.3 m-es hosszúságúra vágva ) Az összekötõ sín pontos hosszának megadásához adjon a NYÁKszélességhez 20 mm-t minden oldalfalnál és 6 mm-t az összekötõ falnál Oldalfal fekete disszipatív polipropilénbõl +70 fok Közbensõ fal fekete disszipatív polipropilénbõl +70 fok Fül, szállításhoz (sín rögzítõ) db csavart és csapszeget tartalmazó tasak Csiptetõk az oldalfalhoz ( felirattal ) 100 db-os csomagolás Csiptetõk a közbensõ falhoz ( felirattal ) 100 db-os csomagolás LABEFIX NYÁK-összeszerelõ A LABEFIX-tálcákat a NYÁK-ok hullámforrasztása elõtt alkatrészek kézibeültetéséhez használják. Egy speciális habgumi tartja az alkatrészek kivezetõit addig, amíg a NYÁK-ot elviszik a hullámforrasztáshoz. A habgumi nem morzsolódik, nem szennyezõdik és nagyon hosszú élettartamú. Anyag: -cinkkel bevont alaplap -statikus elektromosságot polietilén zárt tömör anyag ( kereszt összekapcsolású habgumi sûrûség ISO kg/m3 vastagság 7 mm) standard tálca 530 x 330 x 8 mm habgumival ( kérésre más méretek is ) D Csak habgumi 500 x 330 x 7 mm LABETRAY NYÁK-tartók A fekete elektromosságot vezetõ polipropilénbõl készült LABETRAY sokféle célra használható a légkörmentes környezetben, például NYÁK-tartóként összeszerelés vagy tesztelés közben Elektromosságot vezetõ L-alakú LABETRAY Méretek: 208 x 272 x 93 mm Elektromosságot vezetõ L-alakú LABETRAY Méretek: 355 x 268 x 128 mm Elektromosságot vezetõ lapos LABETRAY 25 réssel Méretek: 490 x 180 x 50 mm Hasznos kiegészítõje a LABETRAY-nek az ASZTALI TARTÓ (DESK HOLDER) asztali tartó 4 csavarral történõ összeszerelésével állítható állvány készíthetõ Fekete, elektromosságot vezetõ asztali tartó Méretek: 200 x 240 x 20 mm db 330 mm x 8 m rúdból és csavarból álló készlet 24
