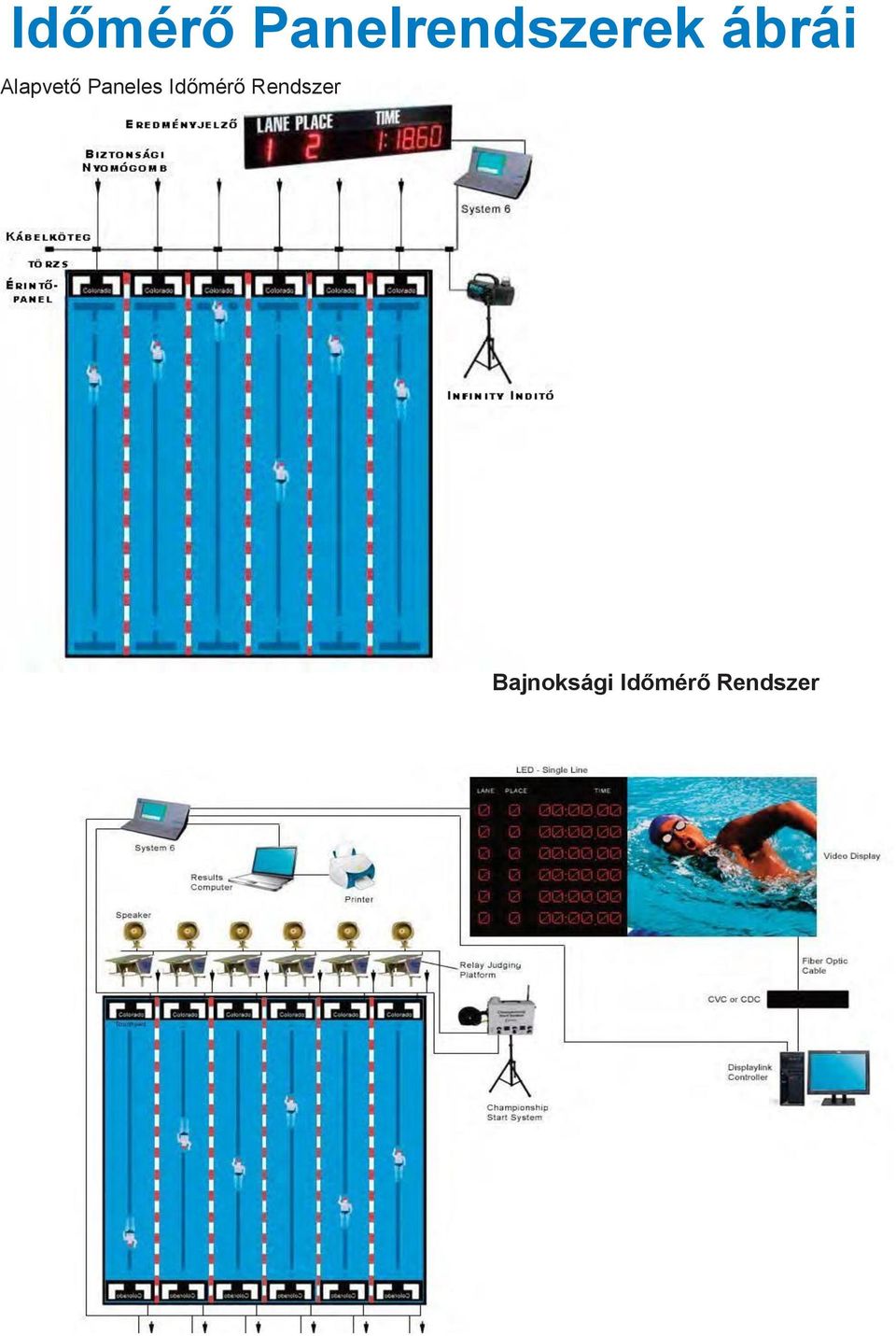

1 Időmérő Panelrendszerek ábrái Alapvető Paneles Időmérő Rendszer Bajnoksági Időmérő Rendszer

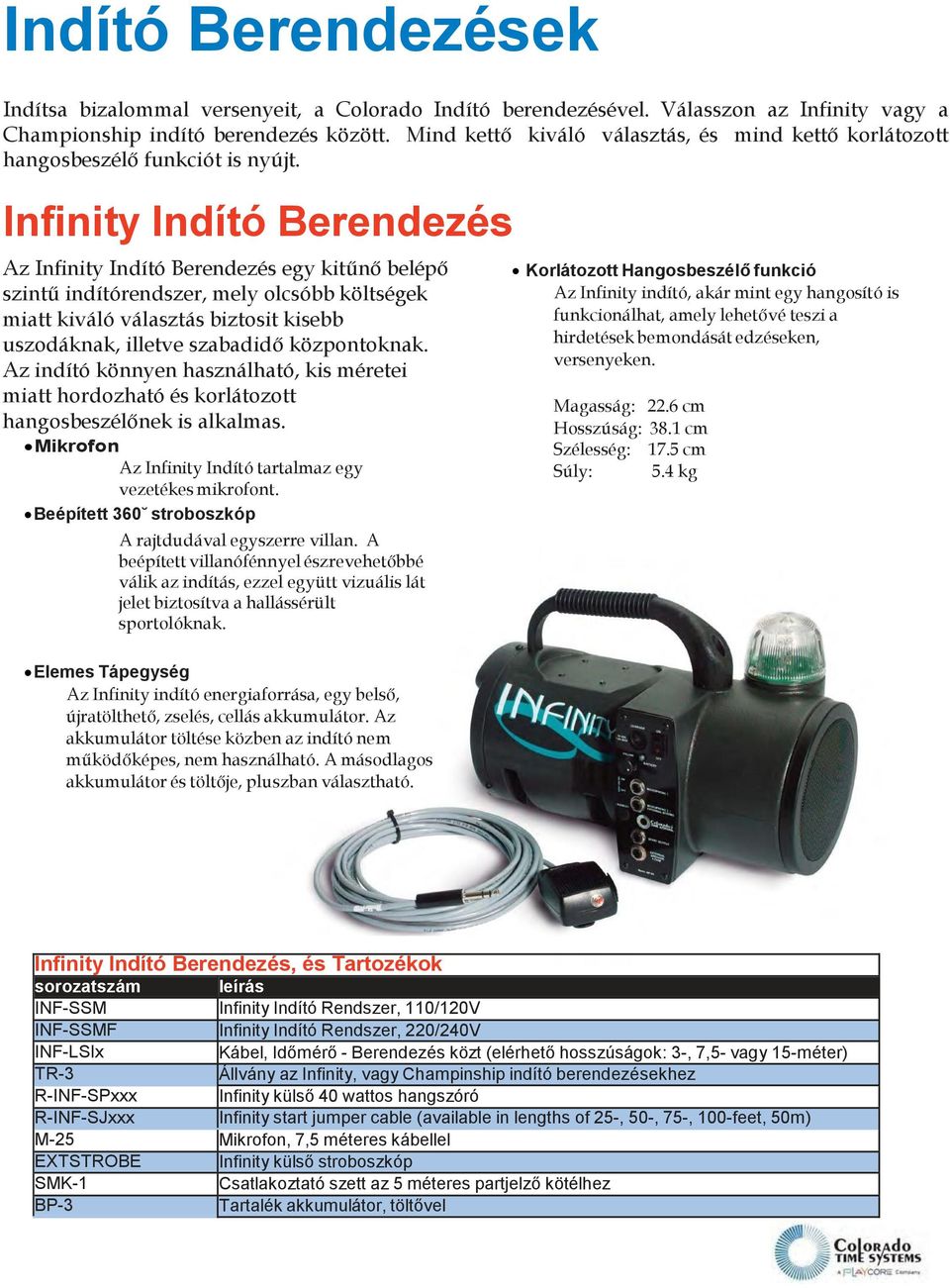

2 Indító Berendezések Indítsa bizalommal versenyeit, a Colorado Indító berendezésével. Válasszon az Infinity vagy a Championship indító berendezés között. Mind kettő kiváló választás, és mind kettő korlátozott hangosbeszélő funkciót is nyújt. Infinity Indító Berendezés Az Infinity Indító Berendezés egy kitűnő belépő szintű indítórendszer, mely olcsóbb költségek miatt kiváló választás biztosit kisebb uszodáknak, illetve szabadidő központoknak. Az indító könnyen használható, kis méretei miatt hordozható és korlátozott hangosbeszélőnek is alkalmas. Mikrofon Az Infinity Indító tartalmaz egy vezetékes mikrofont. Beépített 360 stroboszkóp A rajtdudával egyszerre villan. A beépített villanófénnyel észrevehetőbbé válik az indítás, ezzel együtt vizuális lát jelet biztosítva a hallássérült sportolóknak. Elemes Tápegység Az Infinity indító energiaforrása, egy belső, újratölthető, zselés, cellás akkumulátor. Az akkumulátor töltése közben az indító nem működőképes, nem használható. A másodlagos akkumulátor és töltője, pluszban választható. Korlátozott Hangosbeszélő funkció Az Infinity indító, akár mint egy hangosító is funkcionálhat, amely lehetővé teszi a hirdetések bemondását edzéseken, versenyeken. Magasság: 22.6 cm Hosszúság: 38.1 cm Szélesség: 17.5 cm Súly: 5.4 kg Infinity Indító Berendezés, és Tartozékok sorozatszám leírás INF-SSM Infinity Indító Rendszer, 110/120V INF-SSMF Infinity Indító Rendszer, 220/240V INF-LSIx Kábel, Időmérő - Berendezés közt (elérhető hosszúságok: 3-, 7,5- vagy 15-méter) TR-3 Állvány az Infinity, vagy Champinship indító berendezésekhez R-INF-SPxxx Infinity külső 40 wattos hangszóró R-INF-SJxxx Infinity start jumper cable (available in lengths of 25-, 50-, 75-, 100-feet, 50m) M-25 Mikrofon, 7,5 méteres kábellel EXTSTROBE Infinity külső stroboszkóp SMK-1 Csatlakoztató szett az 5 méteres partjelző kötélhez BP-3 Tartalék akkumulátor, töltővel

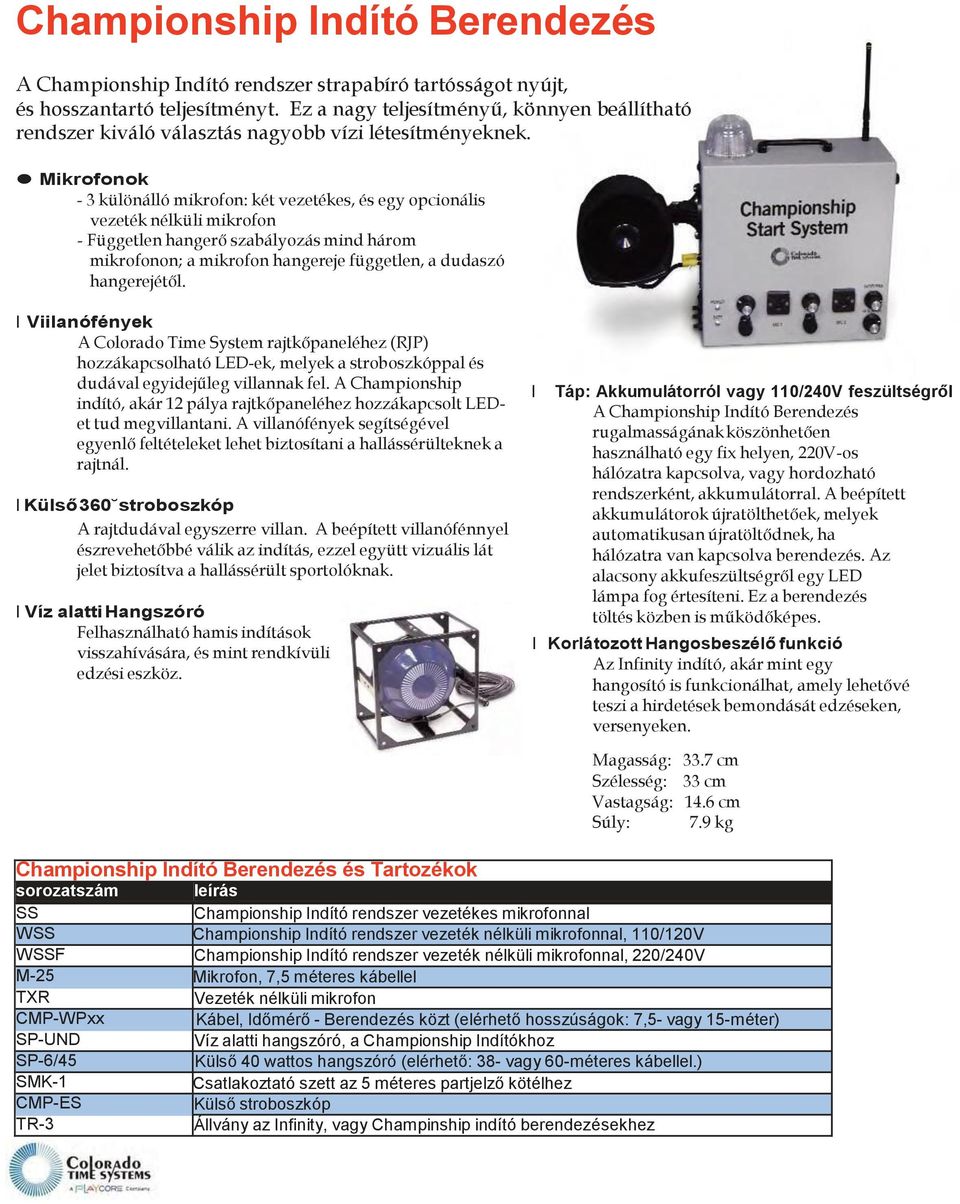

3 Championship Indító Berendezés A Championship Indító rendszer strapabíró tartósságot nyújt, és hosszantartó teljesítményt. Ez a nagy teljesítményű, könnyen beállítható rendszer kiváló választás nagyobb vízi létesítményeknek. Mikrofonok - 3 különálló mikrofon: két vezetékes, és egy opcionális vezeték nélküli mikrofon - Független hangerő szabályozás mind három mikrofonon; a mikrofon hangereje független, a dudaszó hangerejétől. l Viilanófények A Colorado Time System rajtkőpaneléhez (RJP) hozzákapcsolható LED-ek, melyek a stroboszkóppal és dudával egyidejűleg villannak fel. A Championship indító, akár 12 pálya rajtkőpaneléhez hozzákapcsolt LEDet tud megvillantani. A villanófények segítségével egyenlő feltételeket lehet biztosítani a hallássérülteknek a rajtnál. l Külső 360 stroboszkóp A rajtdudával egyszerre villan. A beépített villanófénnyel észrevehetőbbé válik az indítás, ezzel együtt vizuális lát jelet biztosítva a hallássérült sportolóknak. l Víz alatti Hangszóró Felhasználható hamis indítások visszahívására, és mint rendkívüli edzési eszköz. l Táp: Akkumulátorról vagy 110/240V feszültségről A Championship Indító Berendezés rugalmasságának köszönhetően használható egy fix helyen, 220V-os hálózatra kapcsolva, vagy hordozható rendszerként, akkumulátorral. A beépített akkumulátorok újratölthetőek, melyek automatikusan újratöltődnek, ha hálózatra van kapcsolva berendezés. Az alacsony akkufeszültségről egy LED lámpa fog értesíteni. Ez a berendezés töltés közben is működőképes. l Korlátozott Hangosbeszélő funkció Az Infinity indító, akár mint egy hangosító is funkcionálhat, amely lehetővé teszi a hirdetések bemondását edzéseken, versenyeken. Championship Indító Berendezés és Tartozékok Magasság: 33.7 cm Szélesség: 33 cm Vastagság: 14.6 cm Súly: 7.9 kg sorozatszám leírás SS Championship Indító rendszer vezetékes mikrofonnal WSS Championship Indító rendszer vezeték nélküli mikrofonnal, 110/120V WSSF Championship Indító rendszer vezeték nélküli mikrofonnal, 220/240V M-25 Mikrofon, 7,5 méteres kábellel TXR Vezeték nélküli mikrofon CMP-WPxx Kábel, Időmérő - Berendezés közt (elérhető hosszúságok: 7,5- vagy 15-méter) SP-UND Víz alatti hangszóró, a Championship Indítókhoz SP-6/45 Külső 40 wattos hangszóró (elérhető: 38- vagy 60-méteres kábellel.) SMK-1 Csatlakoztató szett az 5 méteres partjelző kötélhez CMP-ES Külső stroboszkóp TR-3 Állvány az Infinity, vagy Champinship indító berendezésekhez

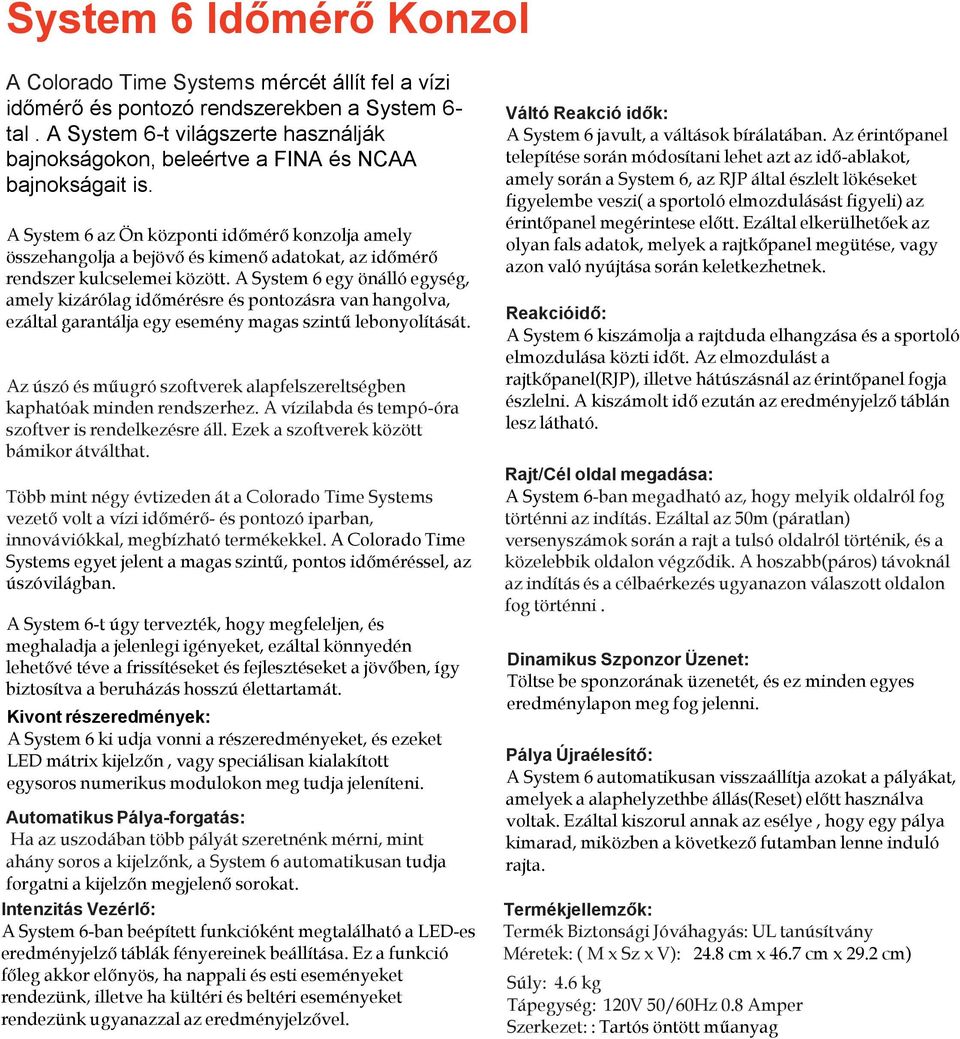

4 System 6 Időmérő Konzol A Colorado Time Systems mércét állít fel a vízi időmérő és pontozó rendszerekben a System 6- tal. A System 6-t világszerte használják bajnokságokon, beleértve a FINA és NCAA bajnokságait is. A System 6 az Ön központi időmérő konzolja amely összehangolja a bejövő és kimenő adatokat, az időmérő rendszer kulcselemei között. A System 6 egy önálló egység, amely kizárólag időmérésre és pontozásra van hangolva, ezáltal garantálja egy esemény magas szintű lebonyolítását. Az úszó és műugró szoftverek alapfelszereltségben kaphatóak minden rendszerhez. A vízilabda és tempó-óra szoftver is rendelkezésre áll. Ezek a szoftverek között bámikor átválthat. Több mint négy évtizeden át a Colorado Time Systems vezető volt a vízi időmérő- és pontozó iparban, innováviókkal, megbízható termékekkel. A Colorado Time Systems egyet jelent a magas szintű, pontos időméréssel, az úszóvilágban. A System 6-t úgy tervezték, hogy megfeleljen, és meghaladja a jelenlegi igényeket, ezáltal könnyedén lehetővé téve a frissítéseket és fejlesztéseket a jövőben, így biztosítva a beruházás hosszú élettartamát. Kivont részeredmények: A System 6 ki udja vonni a részeredményeket, és ezeket LED mátrix kijelzőn, vagy speciálisan kialakított egysoros numerikus modulokon meg tudja jeleníteni. Automatikus Pálya-forgatás: Ha az uszodában több pályát szeretnénk mérni, mint ahány soros a kijelzőnk, a System 6 automatikusan tudja forgatni a kijelzőn megjelenő sorokat. Intenzitás Vezérlő: A System 6-ban beépített funkcióként megtalálható a LED-es eredményjelző táblák fényereinek beállítása. Ez a funkció főleg akkor előnyös, ha nappali és esti eseményeket rendezünk, illetve ha kültéri és beltéri eseményeket rendezünk ugyanazzal az eredményjelzővel. Váltó Reakció idők: A System 6 javult, a váltások bírálatában. Az érintőpanel telepítése során módosítani lehet azt az idő-ablakot, amely során a System 6, az RJP által észlelt lökéseket figyelembe veszi( a sportoló elmozdulásást figyeli) az érintőpanel megérintese előtt. Ezáltal elkerülhetőek az olyan fals adatok, melyek a rajtkőpanel megütése, vagy azon való nyújtása során keletkezhetnek. Reakcióidő: A System 6 kiszámolja a rajtduda elhangzása és a sportoló elmozdulása közti időt. Az elmozdulást a rajtkőpanel(rjp), illetve hátúszásnál az érintőpanel fogja észlelni. A kiszámolt idő ezután az eredményjelző táblán lesz látható. Rajt/Cél oldal megadása: A System 6-ban megadható az, hogy melyik oldalról fog történni az indítás. Ezáltal az 50m (páratlan) versenyszámok során a rajt a tulsó oldalról történik, és a közelebbik oldalon végződik. A hoszabb(páros) távoknál az indítás és a célbaérkezés ugyanazon válaszott oldalon fog történni. Dinamikus Szponzor Üzenet: Töltse be sponzorának üzenetét, és ez minden egyes eredménylapon meg fog jelenni. Pálya Újraélesítő: A System 6 automatikusan visszaállítja azokat a pályákat, amelyek a alaphelyzethbe állás(reset) előtt használva voltak. Ezáltal kiszorul annak az esélye, hogy egy pálya kimarad, miközben a következő futamban lenne induló rajta. Termékjellemzők: Termék Biztonsági Jóváhagyás: UL tanúsítvány Méretek: ( M x Sz x V): 24.8 cm x 46.7 cm x 29.2 cm) Súly: 4.6 kg Tápegység: 120V 50/60Hz 0.8 Amper Szerkezet: : Tartós öntött műanyag

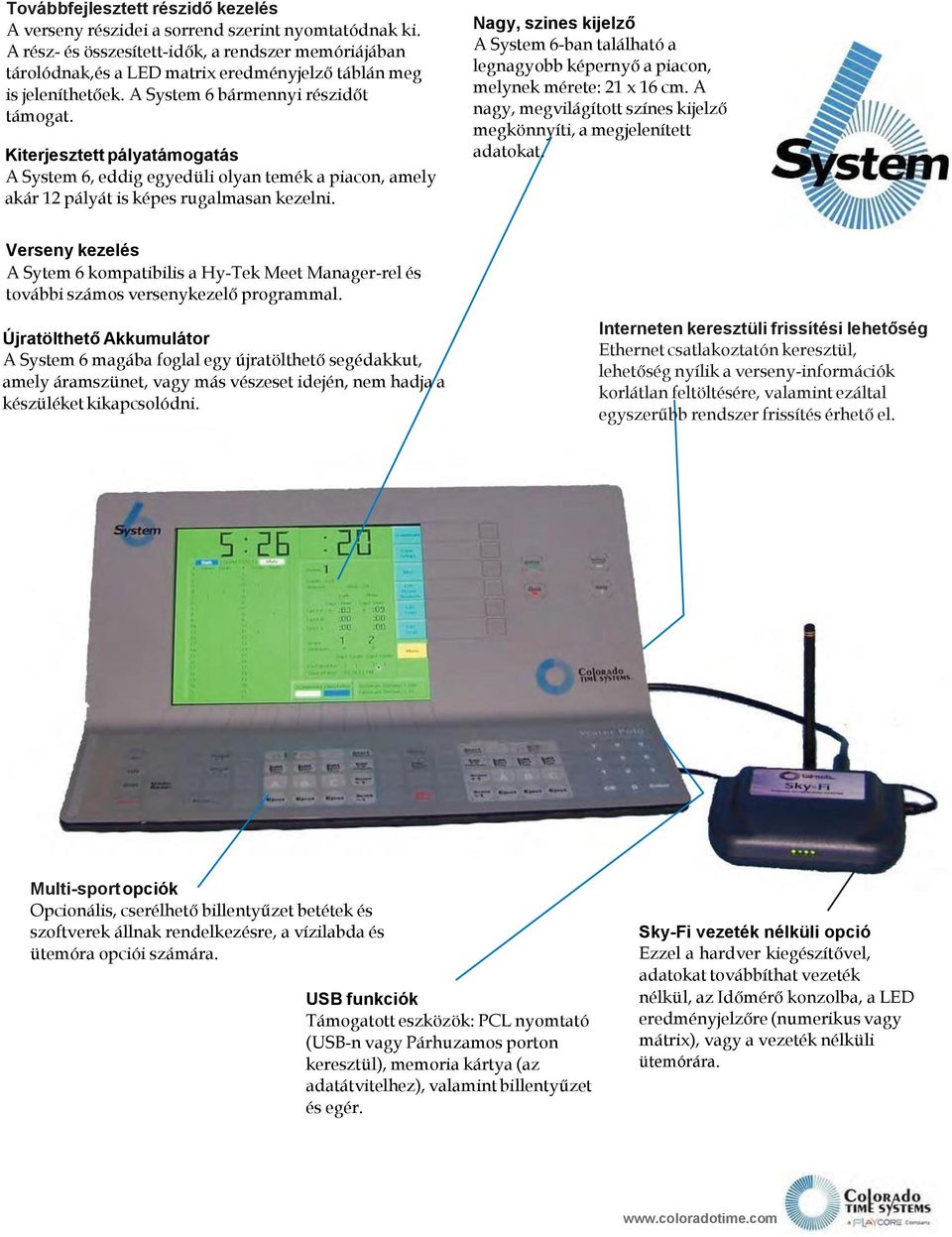

5 Továbbfejlesztett részidő kezelés A verseny részidei a sorrend szerint nyomtatódnak ki. A rész- és összesített-idők, a rendszer memóriájában tárolódnak,és a LED matrix eredményjelző táblán meg is jeleníthetőek. A System 6 bármennyi részidőt támogat. Kiterjesztett pályatámogatás A System 6, eddig egyedüli olyan temék a piacon, amely akár 12 pályát is képes rugalmasan kezelni. Nagy, szines kijelző A System 6-ban található a legnagyobb képernyő a piacon, melynek mérete: 21 x 16 cm. A nagy, megvilágított színes kijelző megkönnyíti, a megjelenített adatokat. Verseny kezelés A Sytem 6 kompatibilis a Hy-Tek Meet Manager-rel és további számos versenykezelő programmal. Újratölthető Akkumulátor A System 6 magába foglal egy újratölthető segédakkut, amely áramszünet, vagy más vészeset idején, nem hadja a készüléket kikapcsolódni. Interneten keresztüli frissítési lehetőség Ethernet csatlakoztatón keresztül, lehetőség nyílik a verseny-információk korlátlan feltöltésére, valamint ezáltal egyszerűbb rendszer frissítés érhető el. Multi-sport opciók Opcionális, cserélhető billentyűzet betétek és szoftverek állnak rendelkezésre, a vízilabda és ütemóra opciói számára. USB funkciók Támogatott eszközök: PCL nyomtató (USB-n vagy Párhuzamos porton keresztül), memoria kártya (az adatátvitelhez), valamint billentyűzet és egér. Sky-Fi vezeték nélküli opció Ezzel a hardver kiegészítővel, adatokat továbbíthat vezeték nélkül, az Időmérő konzolba, a LED eredményjelzőre (numerikus vagy mátrix), vagy a vezeték nélküli ütemórára.

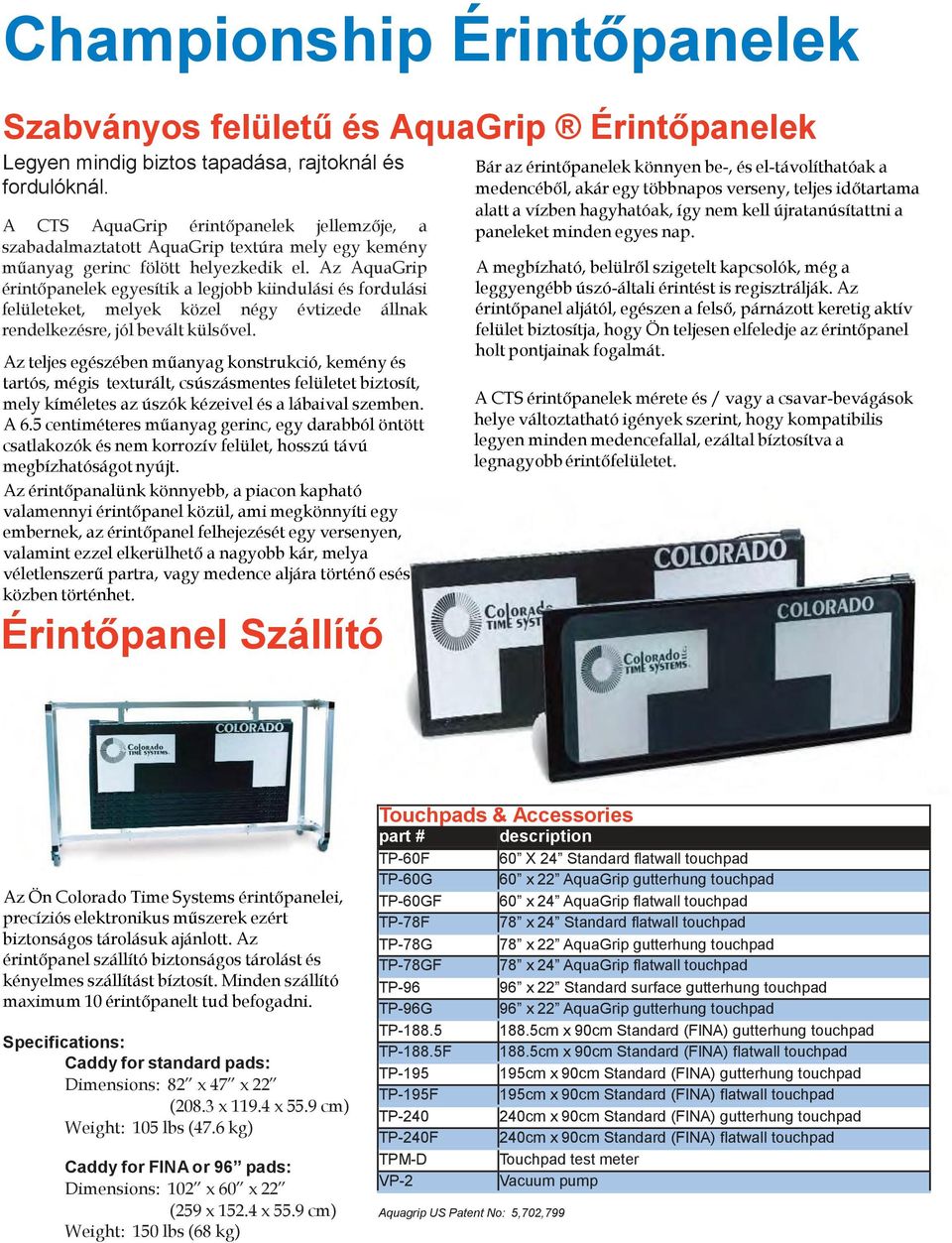

6 Championship Érintőpanelek Szabványos felületű és AquaGrip Érintőpanelek Legyen mindig biztos tapadása, rajtoknál és fordulóknál. A CTS AquaGrip érintőpanelek jellemzője, a szabadalmaztatott AquaGrip textúra mely egy kemény műanyag gerinc fölött helyezkedik el. Az AquaGrip érintőpanelek egyesítik a legjobb kiindulási és fordulási felületeket, melyek közel négy évtizede állnak rendelkezésre, jól bevált külsővel. Az teljes egészében műanyag konstrukció, kemény és tartós, mégis texturált, csúszásmentes felületet biztosít, mely kíméletes az úszók kézeivel és a lábaival szemben. A 6.5 centiméteres műanyag gerinc, egy darabból öntött csatlakozók és nem korrozív felület, hosszú távú megbízhatóságot nyújt. Az érintőpanalünk könnyebb, a piacon kapható valamennyi érintőpanel közül, ami megkönnyíti egy embernek, az érintőpanel felhejezését egy versenyen, valamint ezzel elkerülhető a nagyobb kár, melya véletlenszerű partra, vagy medence aljára történő esés közben történhet. Érintőpanel Szállító Bár az érintőpanelek könnyen be-, és el-távolíthatóak a medencéből, akár egy többnapos verseny, teljes időtartama alatt a vízben hagyhatóak, így nem kell újratanúsítattni a paneleket minden egyes nap. A megbízható, belülről szigetelt kapcsolók, még a leggyengébb úszó-általi érintést is regisztrálják. Az érintőpanel aljától, egészen a felső, párnázott keretig aktív felület biztosítja, hogy Ön teljesen elfeledje az érintőpanel holt pontjainak fogalmát. A CTS érintőpanelek mérete és / vagy a csavar-bevágások helye változtatható igények szerint, hogy kompatibilis legyen minden medencefallal, ezáltal bíztosítva a legnagyobb érintőfelületet. Az Ön Colorado Time Systems érintőpanelei, precíziós elektronikus műszerek ezért biztonságos tárolásuk ajánlott. Az érintőpanel szállító biztonságos tárolást és kényelmes szállítást bíztosít. Minden szállító maximum 10 érintőpanelt tud befogadni. Specifications: Caddy for standard pads: Dimensions: 82 x 47 x 22 (208.3 x x 55.9 cm) Weight: 105 lbs (47.6 kg) Caddy for FINA or 96 pads: Dimensions: 102 x 60 x 22 (259 x x 55.9 cm) Weight: 150 lbs (68 kg) Touchpads & Accessories part # TP-60F TP-60G TP-60GF TP-78F TP-78G TP-78GF TP-96 TP-96G TP TP-188.5F TP-195 TP-195F TP-240 TP-240F TPM-D VP-2 Aquagrip US Patent No: 5,702,799 description 60 X 24 Standard flatwall touchpad 60 x 22 AquaGrip gutterhung touchpad 60 x 24 AquaGrip flatwall touchpad 78 x 24 Standard flatwall touchpad 78 x 22 AquaGrip gutterhung touchpad 78 x 24 AquaGrip flatwall touchpad 96 x 22 Standard surface gutterhung touchpad 96 x 22 AquaGrip gutterhung touchpad 188.5cm x 90cm Standard (FINA) gutterhung touchpad 188.5cm x 90cm Standard (FINA) flatwall touchpad 195cm x 90cm Standard (FINA) gutterhung touchpad 195cm x 90cm Standard (FINA) flatwall touchpad 240cm x 90cm Standard (FINA) gutterhung touchpad 240cm x 90cm Standard (FINA) flatwall touchpad Touchpad test meter Vacuum pump

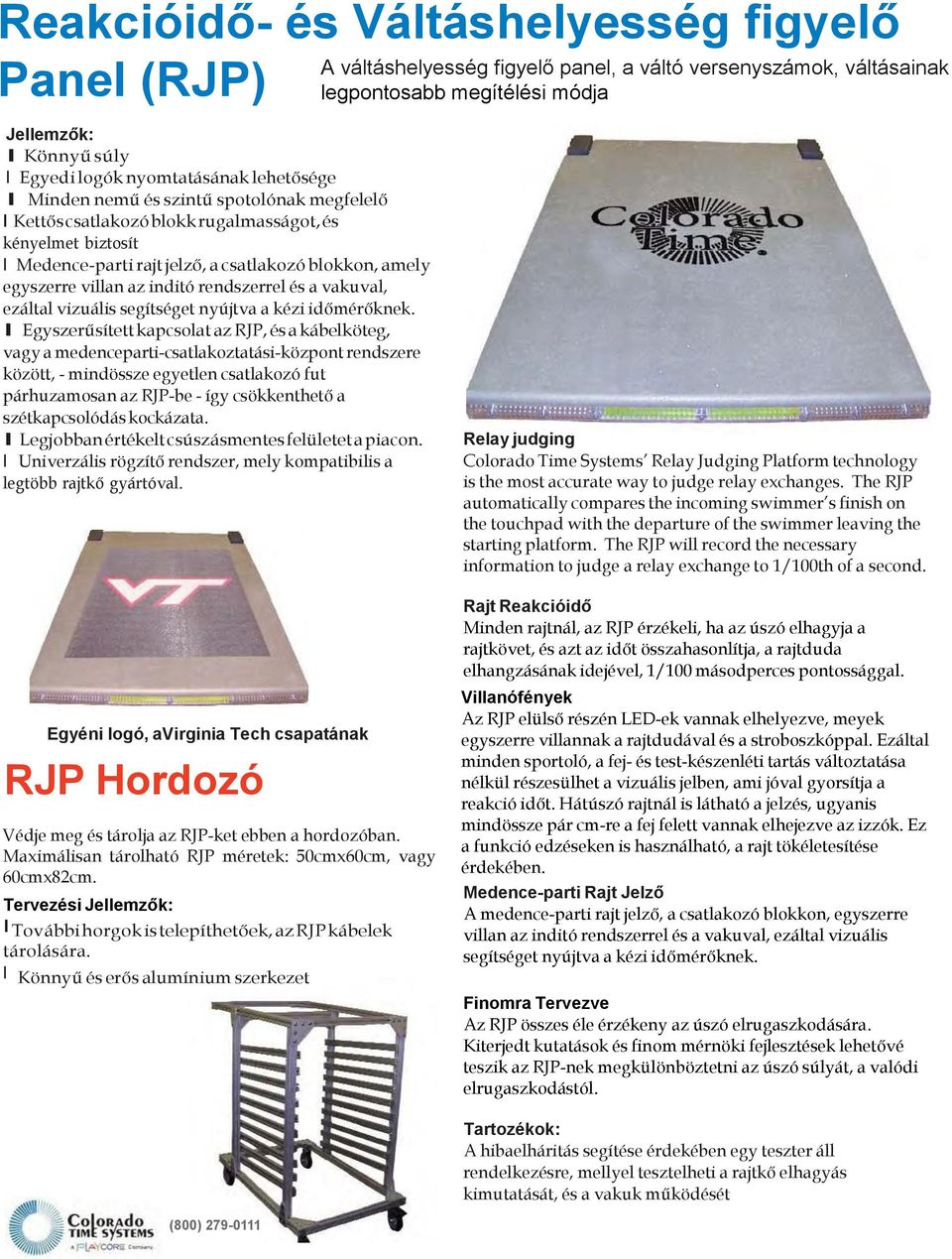

7 Reakcióidő- és Váltáshelyesség figyelő Panel (RJP) A váltáshelyesség figyelő panel, a váltó versenyszámok, váltásainak legpontosabb megítélési módja Jellemzők: l Könnyű súly l Egyedi logók nyomtatásának lehetősége l Minden nemű és szintű spotolónak megfelelő l Kettős csatlakozó blokk rugalmasságot, és kényelmet biztosít l Medence-parti rajt jelző, a csatlakozó blokkon, amely egyszerre villan az inditó rendszerrel és a vakuval, ezáltal vizuális segítséget nyújtva a kézi időmérőknek. l Egyszerűsített kapcsolat az RJP, és a kábelköteg, vagy a medenceparti-csatlakoztatási-központ rendszere között, - mindössze egyetlen csatlakozó fut párhuzamosan az RJP-be - így csökkenthető a szétkapcsolódás kockázata. l Legjobban értékelt csúszásmentes felületet a piacon. l Univerzális rögzítő rendszer, mely kompatibilis a legtöbb rajtkő gyártóval. Egyéni logó, avirginia Tech csapatának RJP Hordozó Védje meg és tárolja az RJP-ket ebben a hordozóban. Maximálisan tárolható RJP méretek: 50cmx60cm, vagy 60cmx82cm. Tervezési Jellemzők: l További horgok is telepíthetőek, az RJP kábelek tárolására. l Könnyű és erős alumínium szerkezet Relay judging Colorado Time Systems Relay Judging Platform technology is the most accurate way to judge relay exchanges. The RJP automatically compares the incoming swimmer s finish on the touchpad with the departure of the swimmer leaving the starting platform. The RJP will record the necessary information to judge a relay exchange to 1/100th of a second. Rajt Reakcióidő Minden rajtnál, az RJP érzékeli, ha az úszó elhagyja a rajtkövet, és azt az időt összahasonlítja, a rajtduda elhangzásának idejével, 1/100 másodperces pontossággal. Villanófények Az RJP elülső részén LED-ek vannak elhelyezve, meyek egyszerre villannak a rajtdudával és a stroboszkóppal. Ezáltal minden sportoló, a fej- és test-készenléti tartás változtatása nélkül részesülhet a vizuális jelben, ami jóval gyorsítja a reakció időt. Hátúszó rajtnál is látható a jelzés, ugyanis mindössze pár cm-re a fej felett vannak elhejezve az izzók. Ez a funkció edzéseken is használható, a rajt tökéletesítése érdekében. Medence-parti Rajt Jelző A medence-parti rajt jelző, a csatlakozó blokkon, egyszerre villan az inditó rendszerrel és a vakuval, ezáltal vizuális segítséget nyújtva a kézi időmérőknek. Finomra Tervezve Az RJP összes éle érzékeny az úszó elrugaszkodására. Kiterjedt kutatások és finom mérnöki fejlesztések lehetővé teszik az RJP-nek megkülönböztetni az úszó súlyát, a valódi elrugaszkodástól. Tartozékok: A hibaelháritás segítése érdekében egy teszter áll rendelkezésre, mellyel tesztelheti a rajtkő elhagyás kimutatását, és a vakuk működését (800)
