1 KISSSoft Mintafeladat 3.1 Fogaskerékpár méretezés Tengelyrendszer méretezés 1

2 KISSsoft program Főmenü Eszköztár Modulok Projektek Munkaterület Kézikönyv Keresés Példák Eredmények Információ Üzenetek 2

3 KISSsoft program 3

4 Új projekt létrehozása 4

5 Hengeres fogaskerékpár méretezés 2x Adatok: m n [mm] a [mm] P be [kw] z 1 z 2 b 1 [mm] n be [1/min] b 2 [mm]

6 Alapadatok bevitele Színmagyarázat: Elsődleges (kötelező) adat Másodlagos (választható) adat További információ megjelenítése 6

7 Szerszám profil megadása Színmagyarázat: Elsődleges (kötelező) adat Másodlagos (választható) adat További információ megjelenítése 7

8 Tűrések megadása Színmagyarázat: Elsődleges (kötelező) adat Másodlagos (választható) adat További információ megjelenítése 8

9 Mentés, projekthez adás Mentés minta_fogaskerek.z12 minta_fogaskerek.z12 9

10 Futtatás Számítás English Magyar Határérték Contact ratio Kapcsolószám > 1.4 Actual tip circle Fejkör átmérő - Root safety Fogtő biztonság S 2; (1.6 < S < 1.7) Flank safety Fogoldal biztonság 1 < S < 1.41 Safety against scuffing (integral temperature) Berágódással szembeni biztonság (integrálhőmérséklet) S 2; (1 < S < 2) Safety against scuffing (flash temperature) Berágódással szembeni biztonság (hőfokvillám) (S 1.5) 10

11 Jelentés 11

12 3-D export 12

Tengelyrendszer méretezés behajtó tengely fogaskerék radiális erő kihajtó tengely behajtó nyomaték bordás tengely továbbhajtó nyomaték bordás

13 Tengelyrendszer méretezés behajtó tengely fogaskerék radiális erő kihajtó tengely behajtó nyomaték bordás tengely továbbhajtó nyomaték bordás tengely bordás tengely menetes tengelyvég menetes tengelyvég behajtó tengely csapágy horony bújtatott tengely csapágy kihajtó tengely csapágyak

14 Tengelyrendszer bemenő adatok 2x Fordulatszám- és erő adatok: n 1,be [1/min] T be [Nm] F r,be[qx ] [N] n 2,ki [1/min] T ki [Nm] F r,be[qz ] [N] Behajtó tengely geometria: l 1 [mm] l 2 [mm] l 3 [mm] l 4 [mm] l 5 [mm] d 1 [mm] d 2 [mm] d 3 [mm] d 4 [mm] d 5 [mm] Kihajtó tengely geometria: l 1 [mm] l 2 [mm] l 3 [mm] l 4 [mm] l furat [mm] d 1 [mm] d 2 [mm] d 3 [mm] d 4 [mm] d furat [mm]

15 Tengely szerkesztő modul 15

16 Behajtó tengely behajtó tengely Y=0 n=

17 Tengelyvállak létrehozása 5x Cylinder 5x 17

18 Tengelyváll definiálása (1.) Cylinder 1 l=20 d=16 18

19 Tengelyváll definiálása (2.) Cylinder 2 l=25 d=25 19

20 Tengelyváll definiálása (3.) Cylinder 3 l=5 d=30 20

21 Tengelyváll definiálása (4.) Cylinder 4 l=35 d=25 21

22 Tengelyváll definiálása (5.) Cylinder 5 l=20 d=10 22

23 Mentet definiálása Thread pos=0 l=18 t=2 23

24 Bordás tengely definiálása Straight-sided spline pos=0 l=20 d 1 =21 d 2 =25 n k =6 24

25 Seeger-horony definiálása Square groove pos=20 b=2 t=1 r=0.2 25

26 Bordás tengely definiálása Straight-sided spline pos=20 l=15 d 1 =21 d 2 =25 n k =6 26

27 Élletörés definiálása Chamfer right l=2 a=45 27

28 Lekerekítés definiálása Radius left r=2 28

29 Élletörés definiálása Chamfer right l=1 a=45 29

30 Kihajtó tengely Új tengely hozzáadása 30

31 Kihajtó tengely definiálása kihajtó tengely Y=87 n=750 31

32 Tengelyvállak létrehozása 4x Cylinder 4x 32

33 Tengelyváll definiálása (1.) Cylinder 1 l=25 d=25 33

34 Tengelyváll definiálása (2.) Cylinder 2 l=5 d=30 34

35 Tengelyváll definiálása (3.) Cylinder 3 l=35 d=25 35

36 Tengelyváll definiálása (4.) Cylinder 4 l=20 d=16 36

37 Bordás tengely definiálása Straight-sided spline pos=15 l=20 d 1 =21 d 2 =25 n k =6 37

38 Mentet definiálása Thread pos=2 l=18 t=2 38

39 Furat definiálása Cylindrical bore l=20 d=14 39

40 Tengelyek láthatóságának beállítása 40

41 Behajtó nyomaték (behajtó tengely) behajtó nyomaték y=28 l=16 d=23 T=70 ( ) driven Single... 41

42 Kihajtó nyomaték (behajtó tengely) kihajtó nyomaték y=77 l=8 d=23 T=70 ( ) driving Single... 42

43 Radiális erő (X) (behajtó tengely) Fr1 y=60 l=15 F QX =100 driving Single... 43

44 Radiális erő (Z) (kihajtó tengely) Fr2 y=13 l=15 F QZ =-100 driving Single... 44

45 A csapágy (behajtó tengely) A csapágy y=41.5 <-> SKF d=25 ( ) 45

46 B csapágy (kihajtó tengely) B csapágy y=33.5 <-- SKF d=25 ( ) 46

47 C csapágy (kihajtó tengely) C csapágy y= > SKF d=25 ( ) 47

48 Összekötő elem (csapágy) definiálása (be-/kihajtó tengely behajtó tengely kihajtó tengely Connecting roller bearing Y=95 INA BK 1015 Non-locating bearing d=10 ( ) 48

49 Keresztmetszet definiálása (behajtó tengely) Free cross section Y=69.5 Square groove b=2 t=1 r=0.2 49

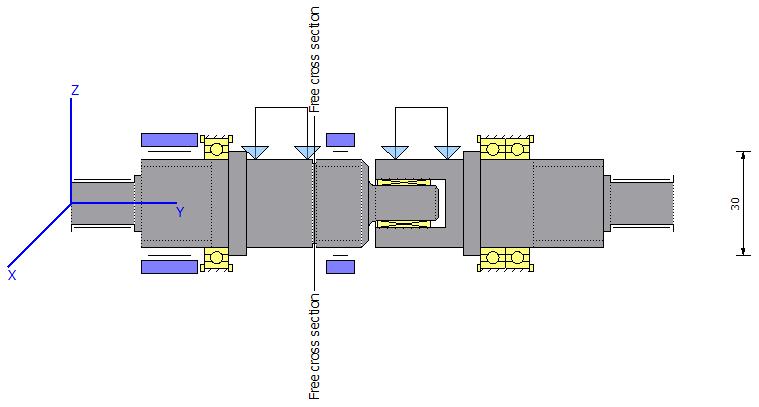

50 Kész tengelyrendszer 50

51 Tengely alapadatok megadása 51

52 Tengely szilárdsági adatok megadása 52

53 Mentés, projekthez adás Mentés minta_tengelyrendszer.w10 minta_tengelyrendszer.w10 53

54 Futtatás Számítás 54

55 Jelentés 55

56 3D-export 56

57 Projekt mentés, lezárás Mentés 57

58 VÉGE 58
