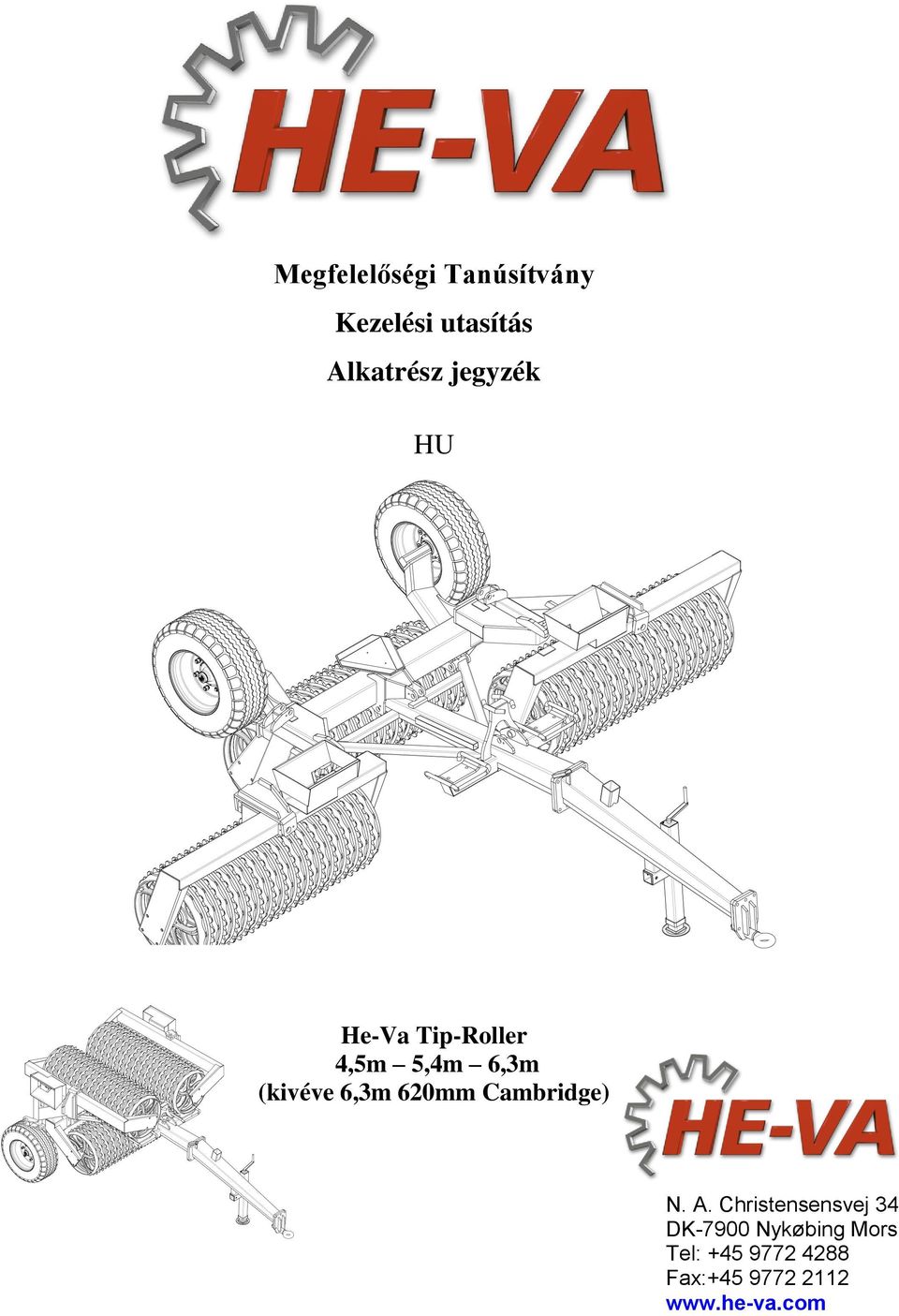

1 Megfelelőségi Tanúsítvány Kezelési utasítás Alkatrész jegyzék HU He-Va Tip-Roller 4,5m 5,4m 6,3m (kivéve 6,3m 620mm Cambridge) N. A. Christensensvej 34 DK-7900 Nykøbing Mors Tel: Fax:

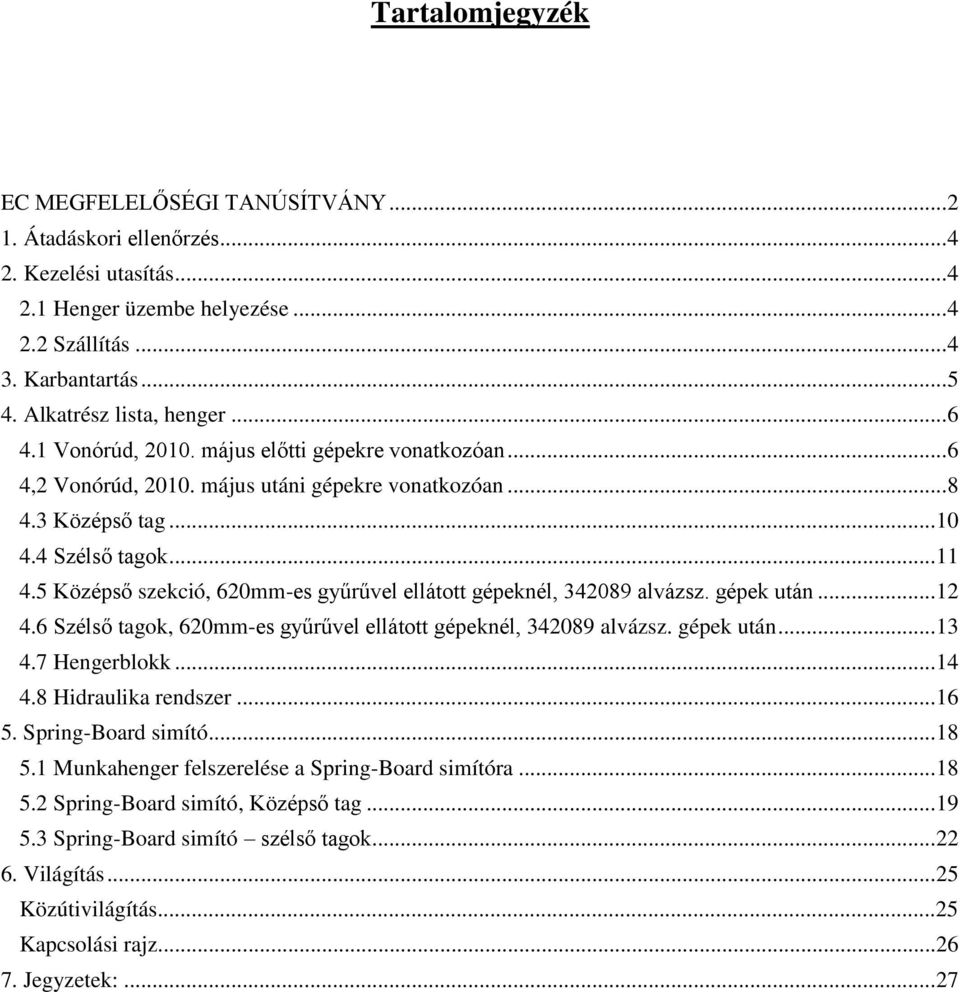

2 Tartalomjegyzék EC MEGFELELŐSÉGI TANÚSÍTVÁNY Átadáskori ellenőrzés Kezelési utasítás Henger üzembe helyezése Szállítás Karbantartás Alkatrész lista, henger Vonórúd, május előtti gépekre vonatkozóan ,2 Vonórúd, május utáni gépekre vonatkozóan Középső tag Szélső tagok Középső szekció, 620mm-es gyűrűvel ellátott gépeknél, alvázsz. gépek után Szélső tagok, 620mm-es gyűrűvel ellátott gépeknél, alvázsz. gépek után Hengerblokk Hidraulika rendszer Spring-Board simító Munkahenger felszerelése a Spring-Board simítóra Spring-Board simító, Középső tag Spring-Board simító szélső tagok Világítás Közútivilágítás...25 Kapcsolási rajz Jegyzetek:... 27

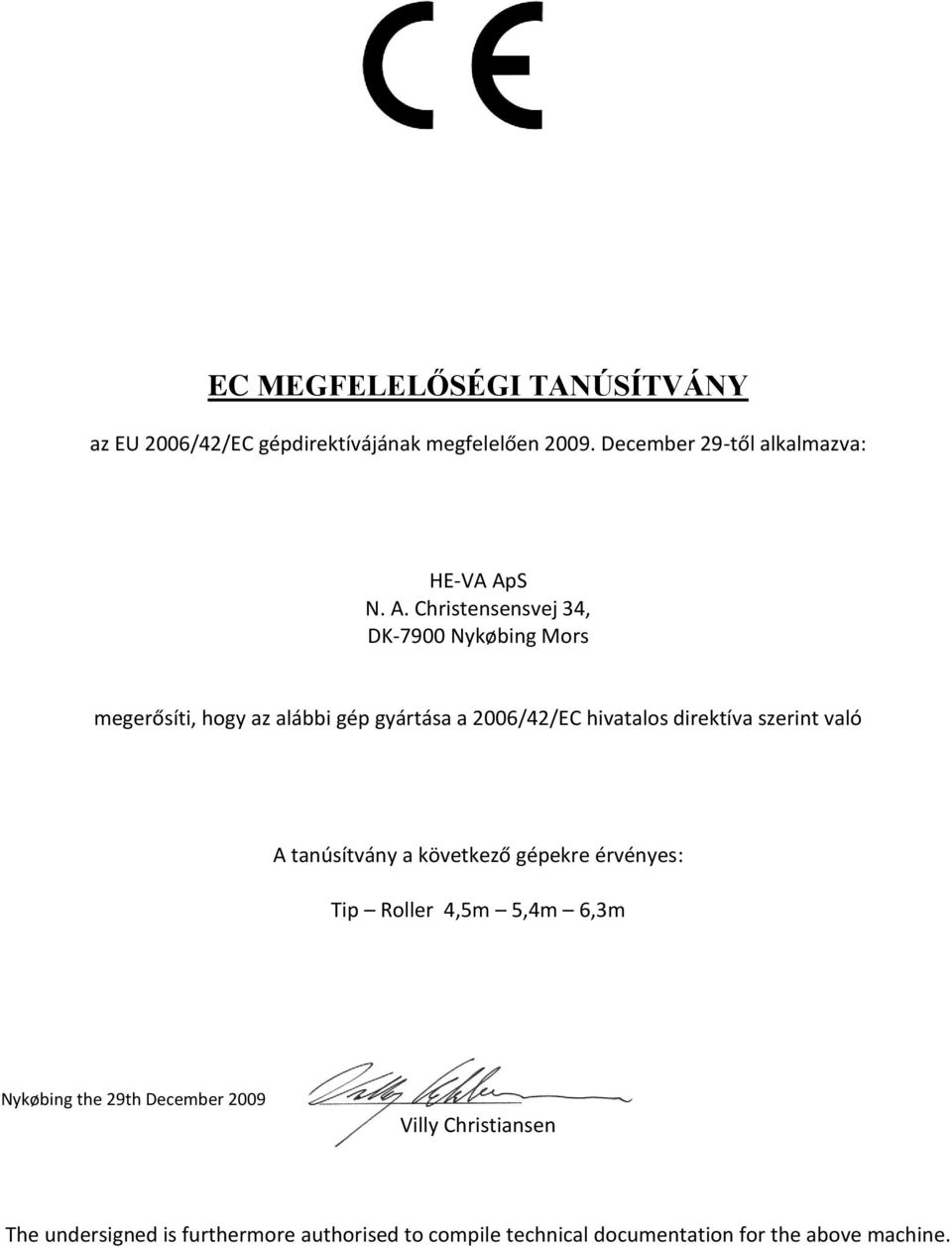

3 EC MEGFELELŐSÉGI TANÚSÍTVÁNY az EU 2006/42/EC gépdirektívájának megfelelően December 29-től alkalmazva: HE-VA ApS N. A. Christensensvej 34, DK-7900 Nykøbing Mors megerősíti, hogy az alábbi gép gyártása a 2006/42/EC hivatalos direktíva szerint való A tanúsítvány a következő gépekre érvényes: Tip Roller 4,5m 5,4m 6,3m Nykøbing the 29th December 2009 Villy Christiansen The undersigned is furthermore authorised to compile technical documentation for the above machine.

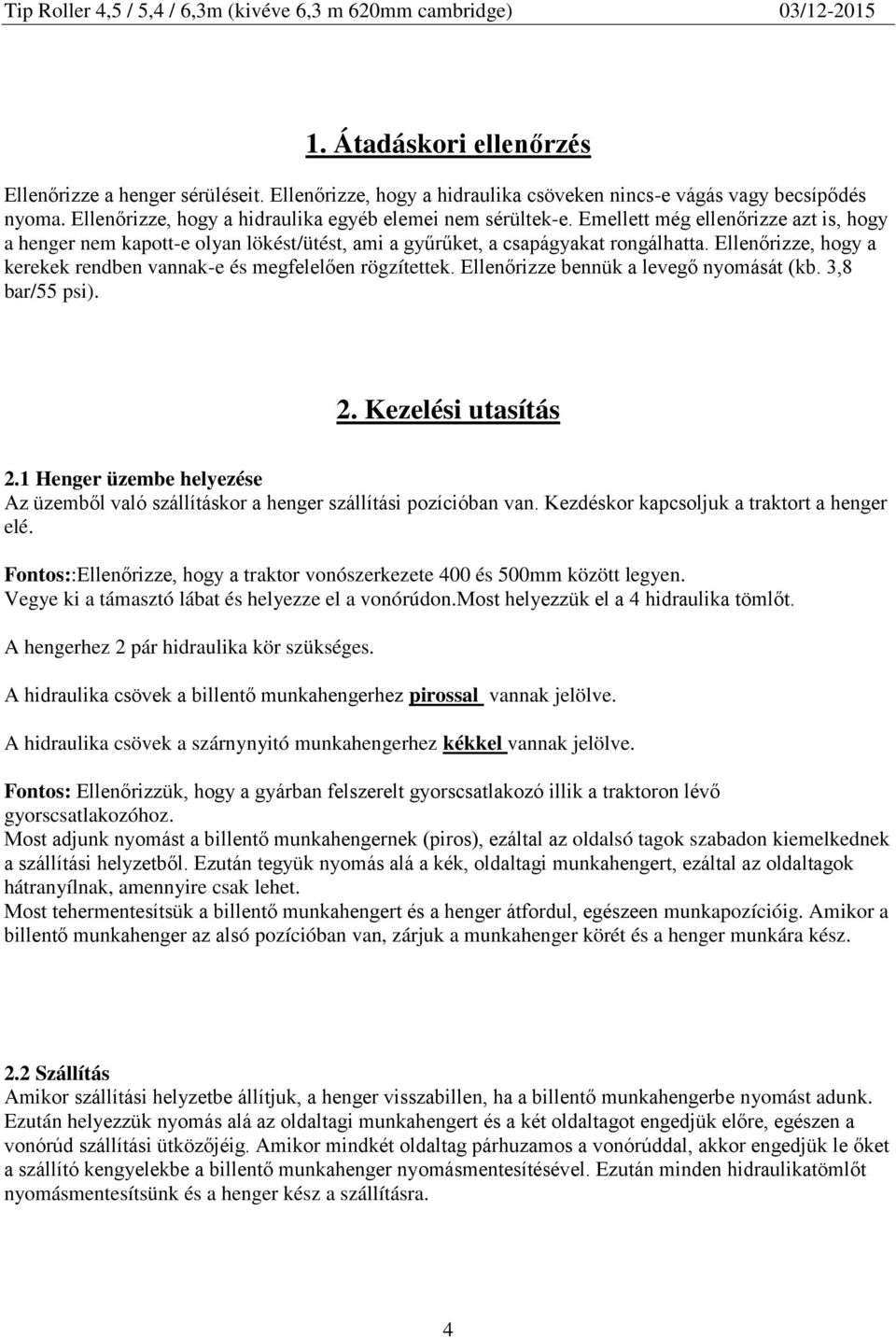

4 1. Átadáskori ellenőrzés Ellenőrizze a henger sérüléseit. Ellenőrizze, hogy a hidraulika csöveken nincs-e vágás vagy becsípődés nyoma. Ellenőrizze, hogy a hidraulika egyéb elemei nem sérültek-e. Emellett még ellenőrizze azt is, hogy a henger nem kapott-e olyan lökést/ütést, ami a gyűrűket, a csapágyakat rongálhatta. Ellenőrizze, hogy a kerekek rendben vannak-e és megfelelően rögzítettek. Ellenőrizze bennük a levegő nyomását (kb. 3,8 bar/55 psi). 2. Kezelési utasítás 2.1 Henger üzembe helyezése Az üzemből való szállításkor a henger szállítási pozícióban van. Kezdéskor kapcsoljuk a traktort a henger elé. Fontos::Ellenőrizze, hogy a traktor vonószerkezete 400 és 500mm között legyen. Vegye ki a támasztó lábat és helyezze el a vonórúdon.most helyezzük el a 4 hidraulika tömlőt. A hengerhez 2 pár hidraulika kör szükséges. A hidraulika csövek a billentő munkahengerhez pirossal vannak jelölve. A hidraulika csövek a szárnynyitó munkahengerhez kékkel vannak jelölve. Fontos: Ellenőrizzük, hogy a gyárban felszerelt gyorscsatlakozó illik a traktoron lévő gyorscsatlakozóhoz. Most adjunk nyomást a billentő munkahengernek (piros), ezáltal az oldalsó tagok szabadon kiemelkednek a szállítási helyzetből. Ezután tegyük nyomás alá a kék, oldaltagi munkahengert, ezáltal az oldaltagok hátranyílnak, amennyire csak lehet. Most tehermentesítsük a billentő munkahengert és a henger átfordul, egészeen munkapozícióig. Amikor a billentő munkahenger az alsó pozícióban van, zárjuk a munkahenger körét és a henger munkára kész. 2.2 Szállítás Amikor szállítási helyzetbe állítjuk, a henger visszabillen, ha a billentő munkahengerbe nyomást adunk. Ezután helyezzük nyomás alá az oldaltagi munkahengert és a két oldaltagot engedjük előre, egészen a vonórúd szállítási ütközőjéig. Amikor mindkét oldaltag párhuzamos a vonórúddal, akkor engedjük le őket a szállító kengyelekbe a billentő munkahenger nyomásmentesítésével. Ezután minden hidraulikatömlőt nyomásmentesítsünk és a henger kész a szállításra. 4

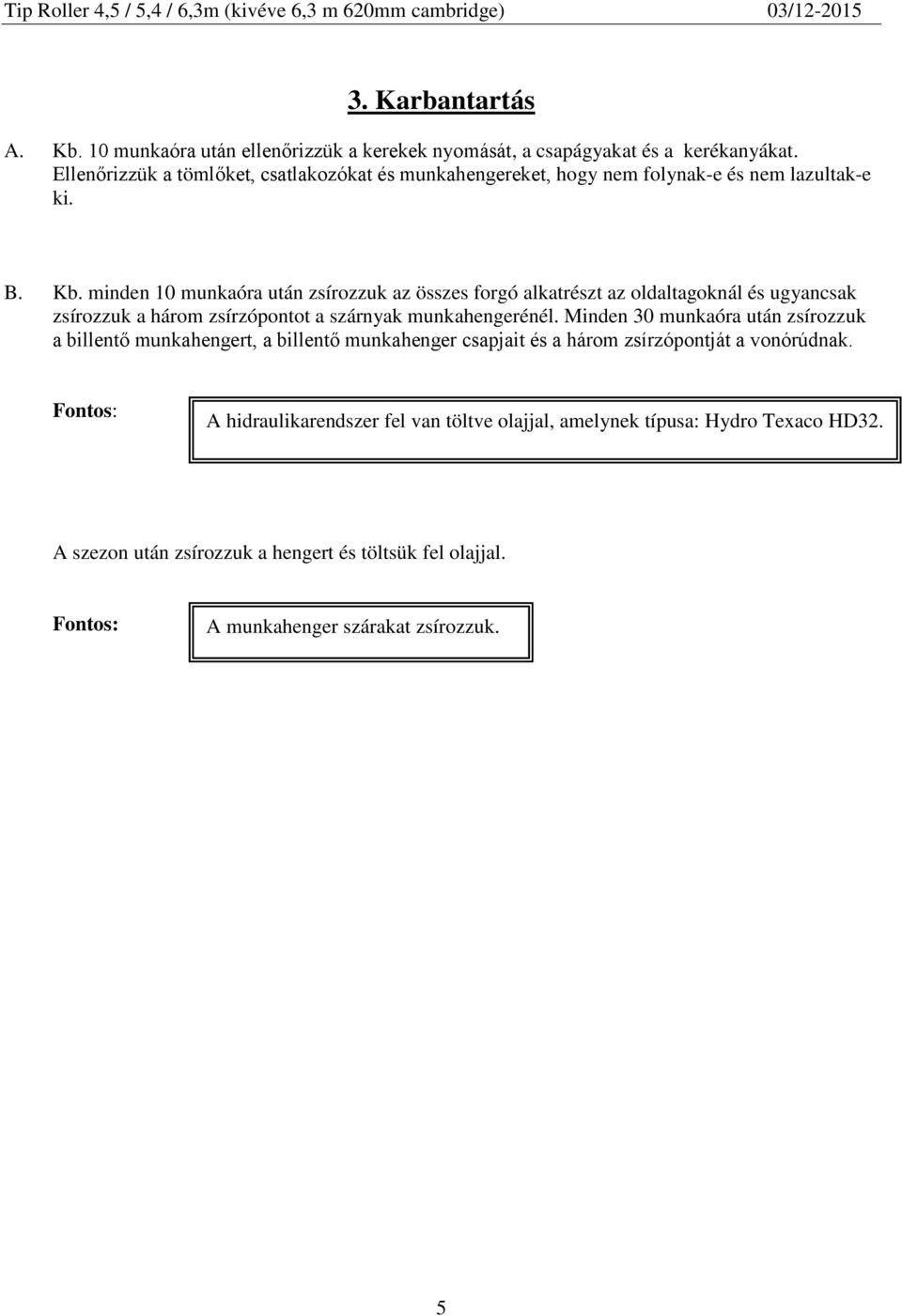

5 3. Karbantartás A. Kb. 10 munkaóra után ellenőrizzük a kerekek nyomását, a csapágyakat és a kerékanyákat. Ellenőrizzük a tömlőket, csatlakozókat és munkahengereket, hogy nem folynak-e és nem lazultak-e ki. B. Kb. minden 10 munkaóra után zsírozzuk az összes forgó alkatrészt az oldaltagoknál és ugyancsak zsírozzuk a három zsírzópontot a szárnyak munkahengerénél. Minden 30 munkaóra után zsírozzuk a billentő munkahengert, a billentő munkahenger csapjait és a három zsírzópontját a vonórúdnak. Fontos: A hidraulikarendszer fel van töltve olajjal, amelynek típusa: Hydro Texaco HD32. A szezon után zsírozzuk a hengert és töltsük fel olajjal. Fontos: A munkahenger szárakat zsírozzuk. 5

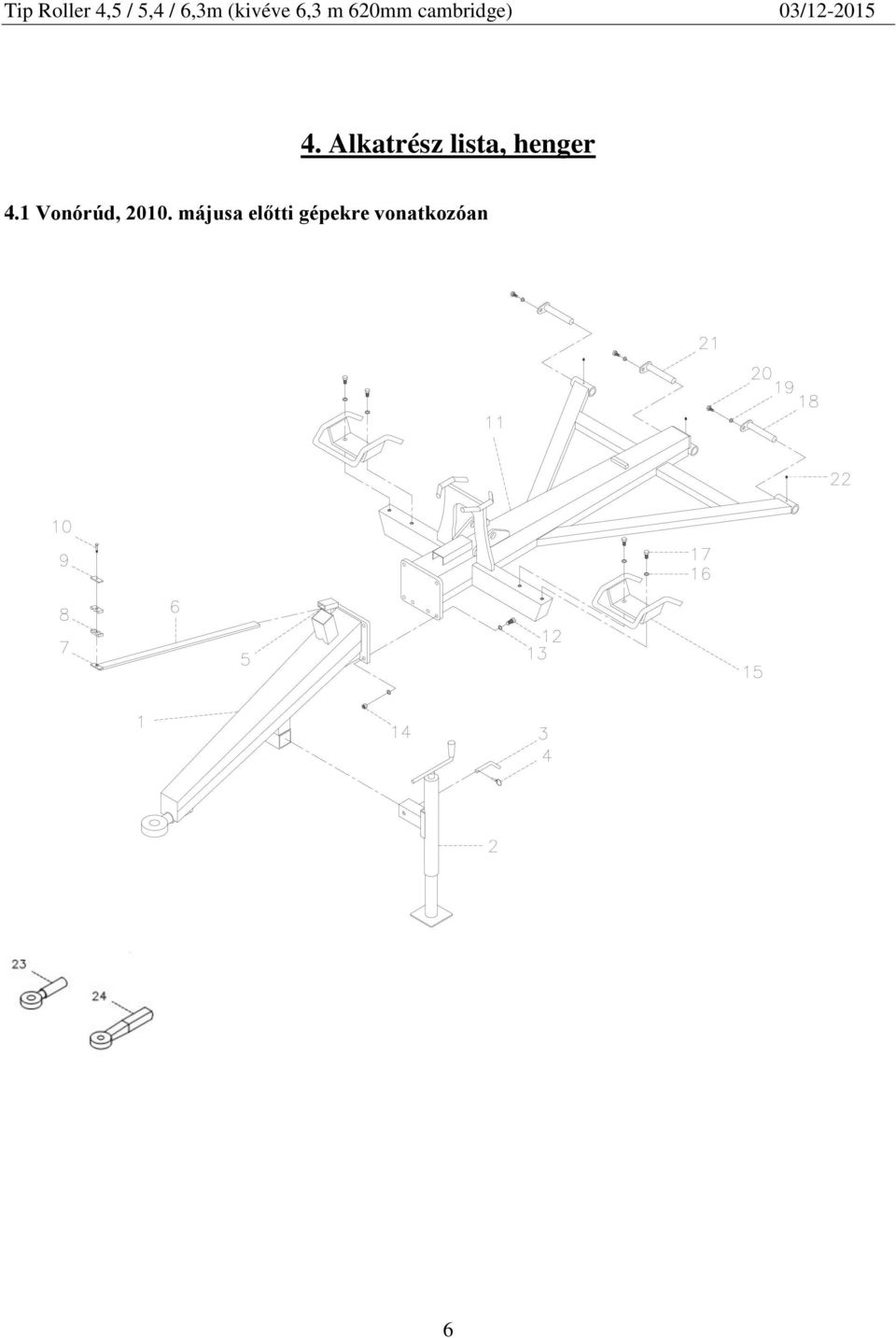

6 4. Alkatrész lista, henger 4.1 Vonórúd, májusa előtti gépekre vonatkozóan 6

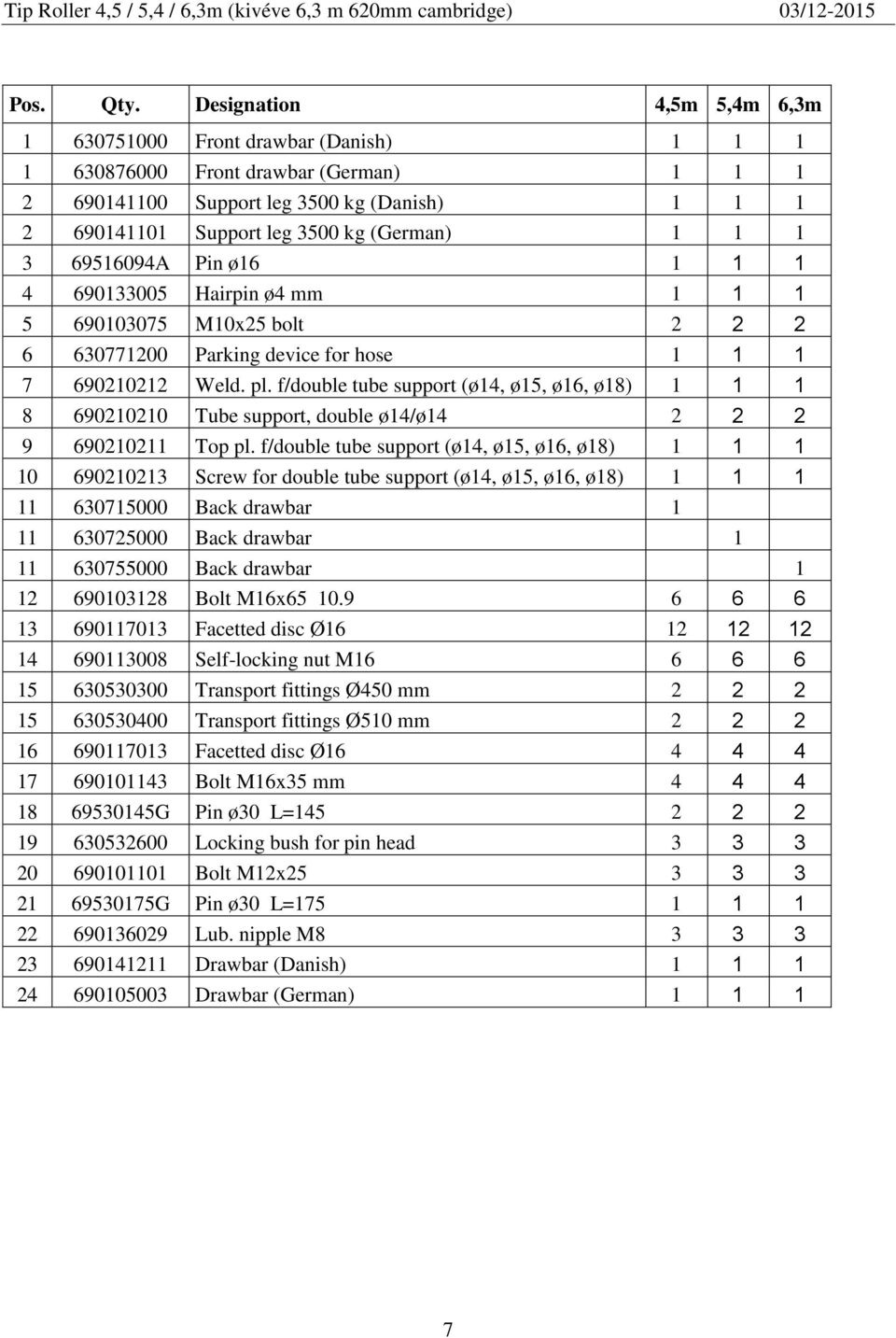

7 Pos. Qty. Designation 4,5m 5,4m 6,3m Front drawbar (Danish) Front drawbar (German) Support leg 3500 kg (Danish) Support leg 3500 kg (German) A Pin ø Hairpin ø4 mm M10x25 bolt Parking device for hose Weld. pl. f/double tube support (ø14, ø15, ø16, ø18) Tube support, double ø14/ø Top pl. f/double tube support (ø14, ø15, ø16, ø18) Screw for double tube support (ø14, ø15, ø16, ø18) Back drawbar Back drawbar Back drawbar Bolt M16x Facetted disc Ø Self-locking nut M Transport fittings Ø450 mm Transport fittings Ø510 mm Facetted disc Ø Bolt M16x35 mm G Pin ø30 L= Locking bush for pin head Bolt M12x G Pin ø30 L= Lub. nipple M Drawbar (Danish) Drawbar (German)

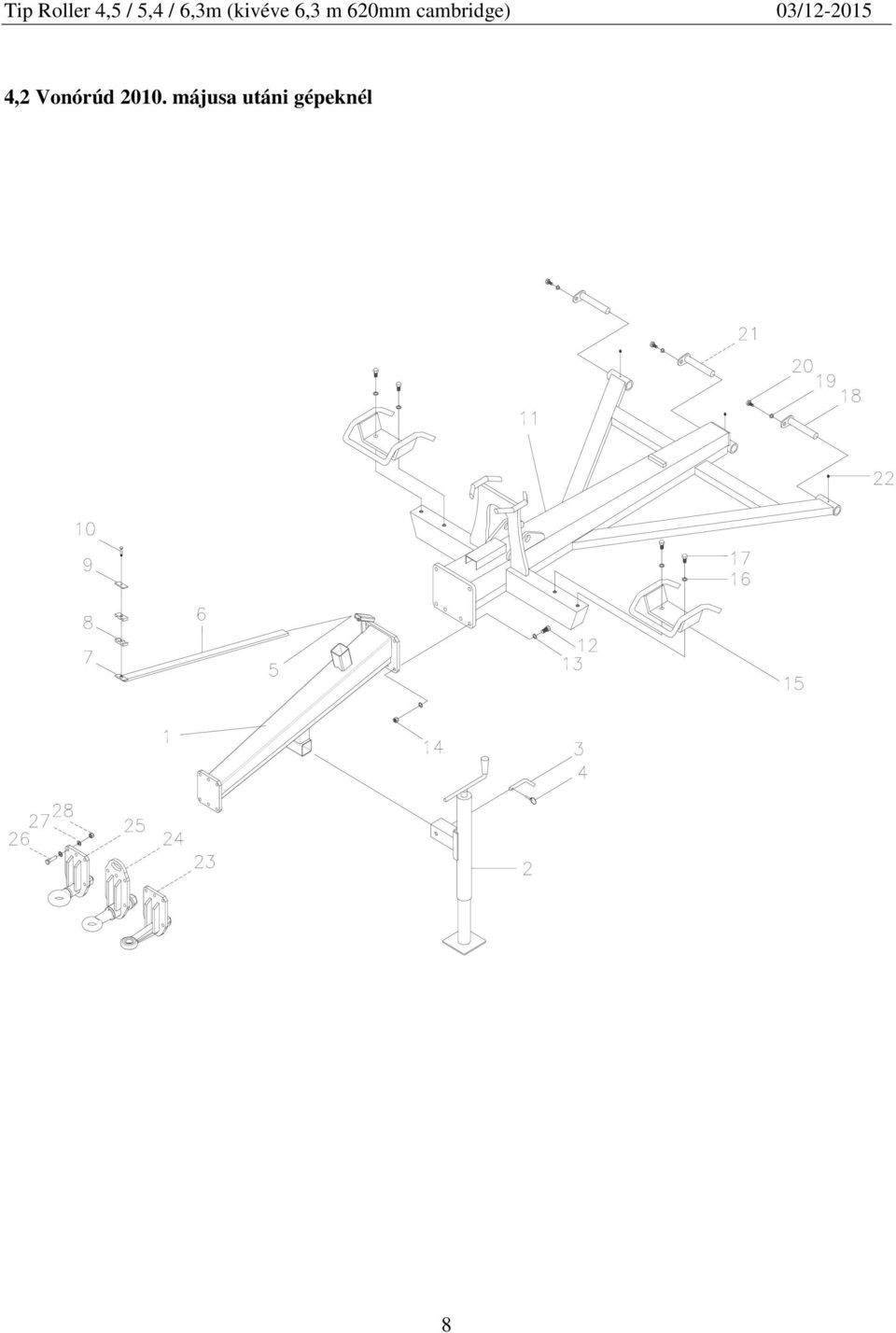

8 4,2 Vonórúd májusa utáni gépeknél 8

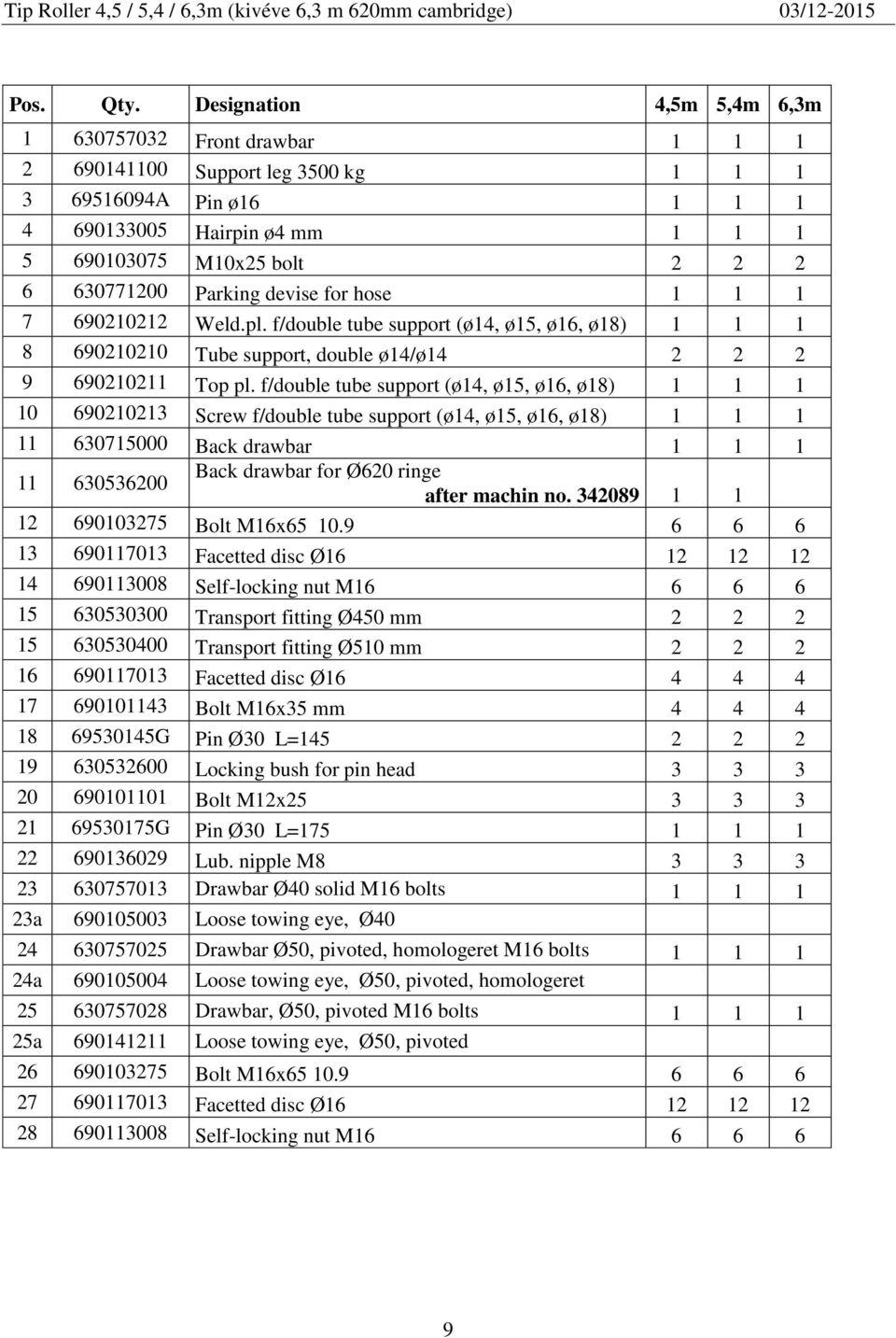

9 Pos. Qty. Designation 4,5m 5,4m 6,3m Front drawbar Support leg 3500 kg A Pin ø Hairpin ø4 mm M10x25 bolt Parking devise for hose Weld.pl. f/double tube support (ø14, ø15, ø16, ø18) Tube support, double ø14/ø Top pl. f/double tube support (ø14, ø15, ø16, ø18) Screw f/double tube support (ø14, ø15, ø16, ø18) Back drawbar Back drawbar for Ø620 ringe after machin no Bolt M16x Facetted disc Ø Self-locking nut M Transport fitting Ø450 mm Transport fitting Ø510 mm Facetted disc Ø Bolt M16x35 mm G Pin Ø30 L= Locking bush for pin head Bolt M12x G Pin Ø30 L= Lub. nipple M Drawbar Ø40 solid M16 bolts a Loose towing eye, Ø Drawbar Ø50, pivoted, homologeret M16 bolts a Loose towing eye, Ø50, pivoted, homologeret Drawbar, Ø50, pivoted M16 bolts a Loose towing eye, Ø50, pivoted Bolt M16x Facetted disc Ø Self-locking nut M

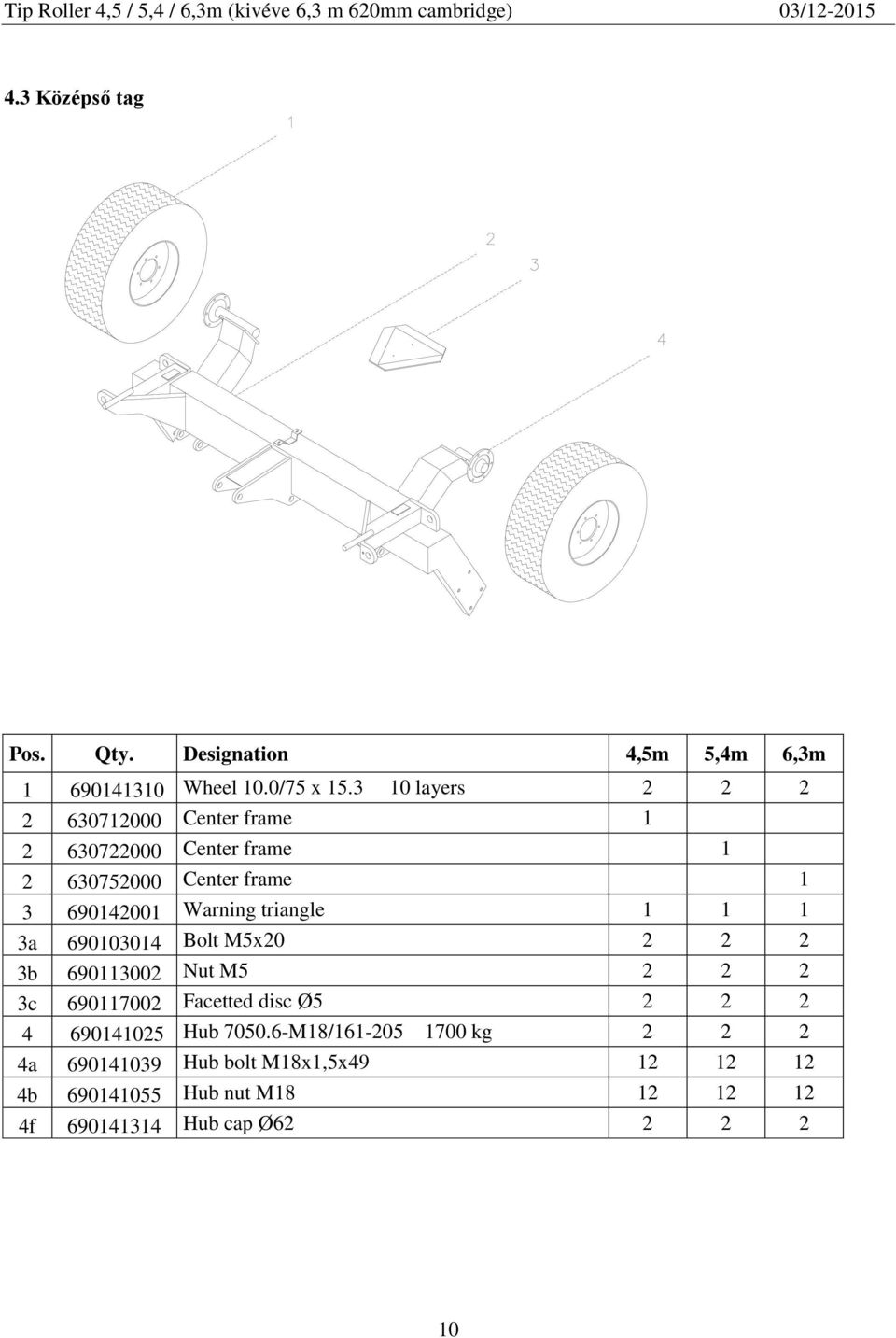

10 4.3 Középső tag Pos. Qty. Designation 4,5m 5,4m 6,3m Wheel 10.0/75 x layers Center frame Center frame Center frame Warning triangle a Bolt M5x b Nut M c Facetted disc Ø Hub M18/ kg a Hub bolt M18x1,5x b Hub nut M f Hub cap Ø

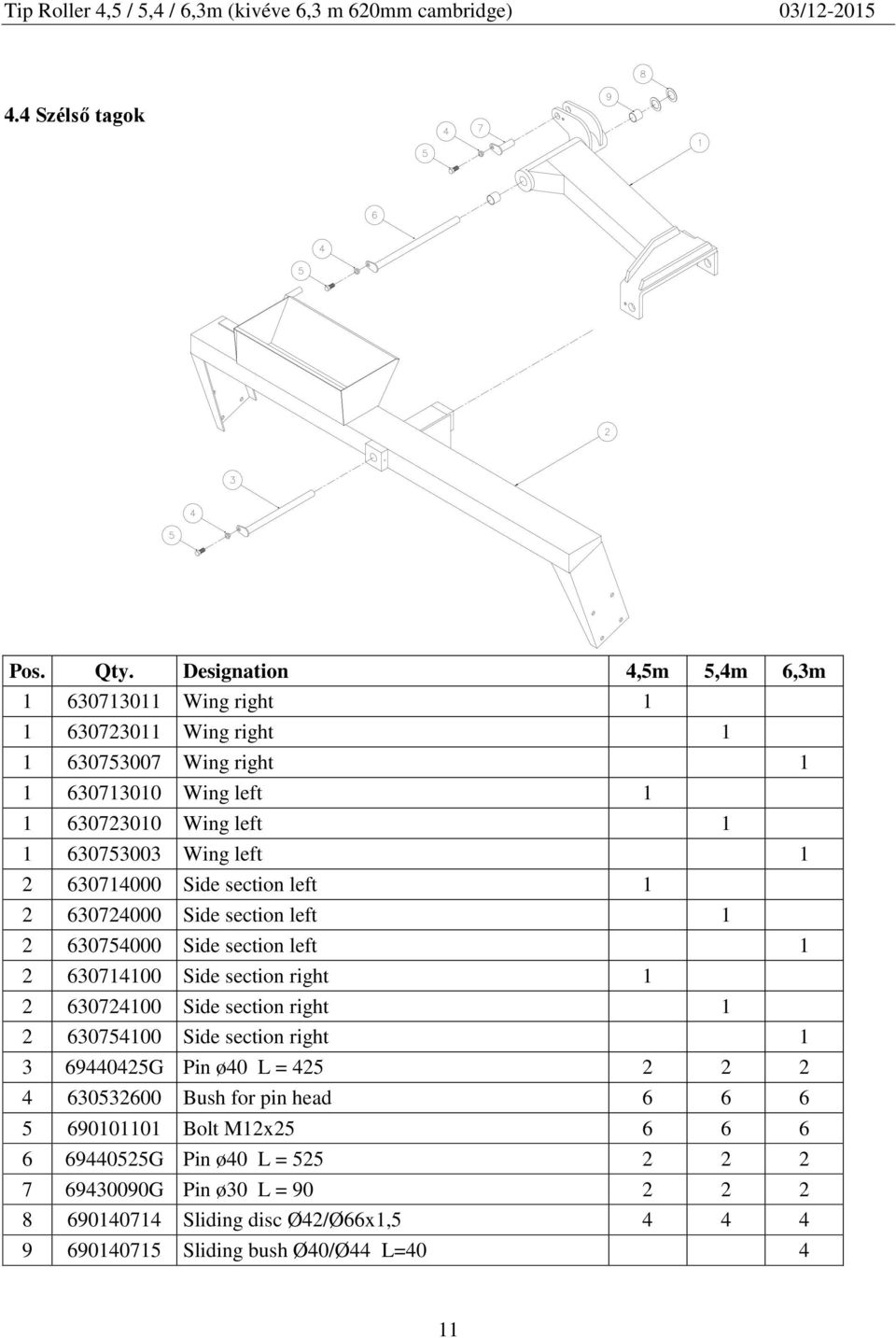

11 4.4 Szélső tagok Pos. Qty. Designation 4,5m 5,4m 6,3m Wing right Wing right Wing right Wing left Wing left Wing left Side section left Side section left Side section left Side section right Side section right Side section right G Pin ø40 L = Bush for pin head Bolt M12x G Pin ø40 L = G Pin ø30 L = Sliding disc Ø42/Ø66x1, Sliding bush Ø40/Ø44 L=

12 4.5 Középső tag, 620mm-es gyűrűvel ellátott gépeknél, alvázszámú gépek után Pos. Qty. Designation 4,5m 5,4m Wheel10.0/75 x layers Centerframe Centerframe Centerframe w/side section lock Centerframe w/side section lock 1 2a Locking pin for side section lock Ø35 L= b Split for locking pin Warning triangle 1 1 3a Bolt M5x b Nut M c Facetted disc Ø Hub M18/ kg 2 2 4a Hub bolt M18x1.5x b Hub nut M f Hub cap ø

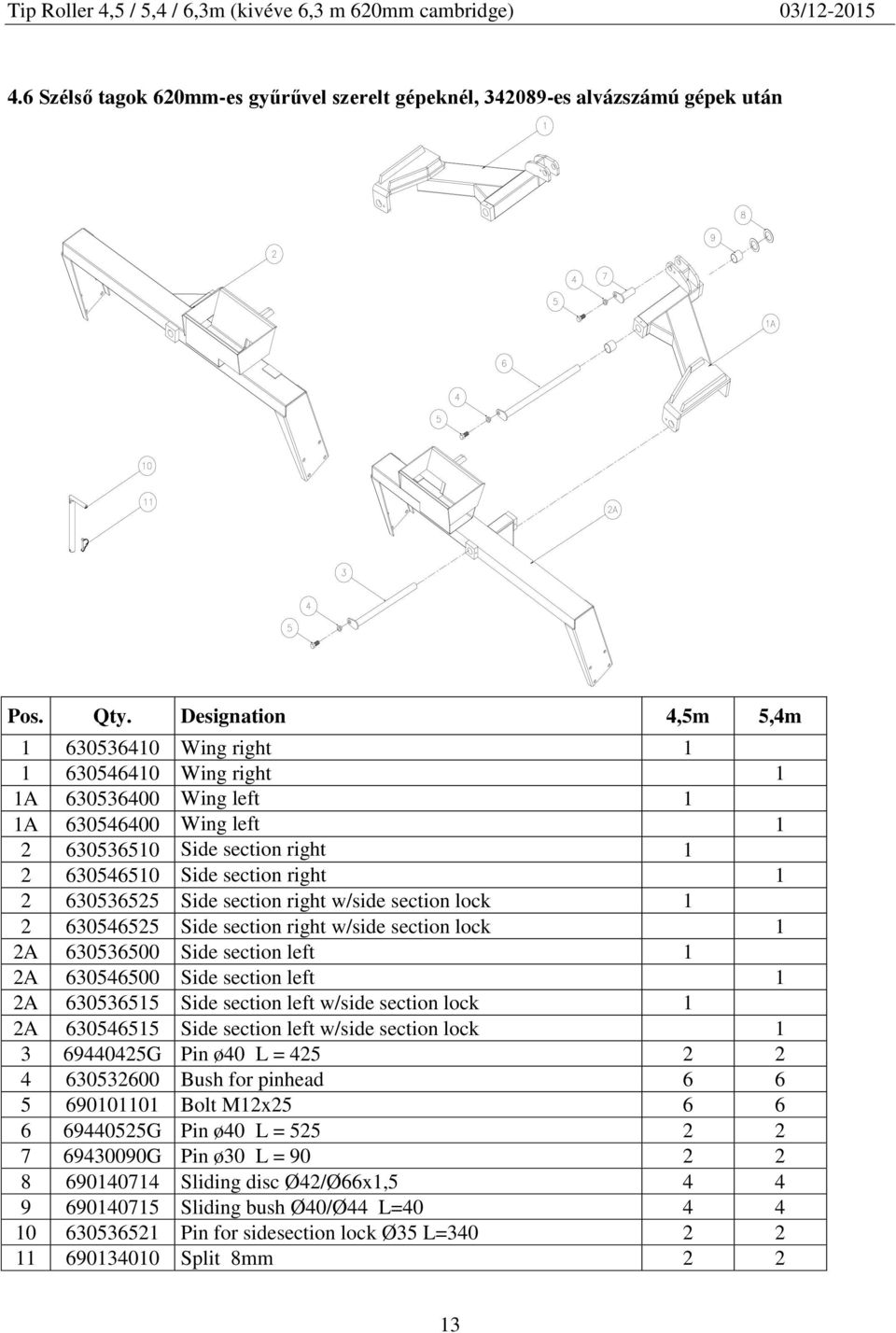

13 4.6 Szélső tagok 620mm-es gyűrűvel szerelt gépeknél, es alvázszámú gépek után Pos. Qty. Designation 4,5m 5,4m Wing right Wing right 1 1A Wing left 1 1A Wing left Side section right Side section right Side section right w/side section lock Side section right w/side section lock 1 2A Side section left 1 2A Side section left 1 2A Side section left w/side section lock 1 2A Side section left w/side section lock G Pin ø40 L = Bush for pinhead Bolt M12x G Pin ø40 L = G Pin ø30 L = Sliding disc Ø42/Ø66x1, Sliding bush Ø40/Ø44 L= Pin for sidesection lock Ø35 L= Split 8mm

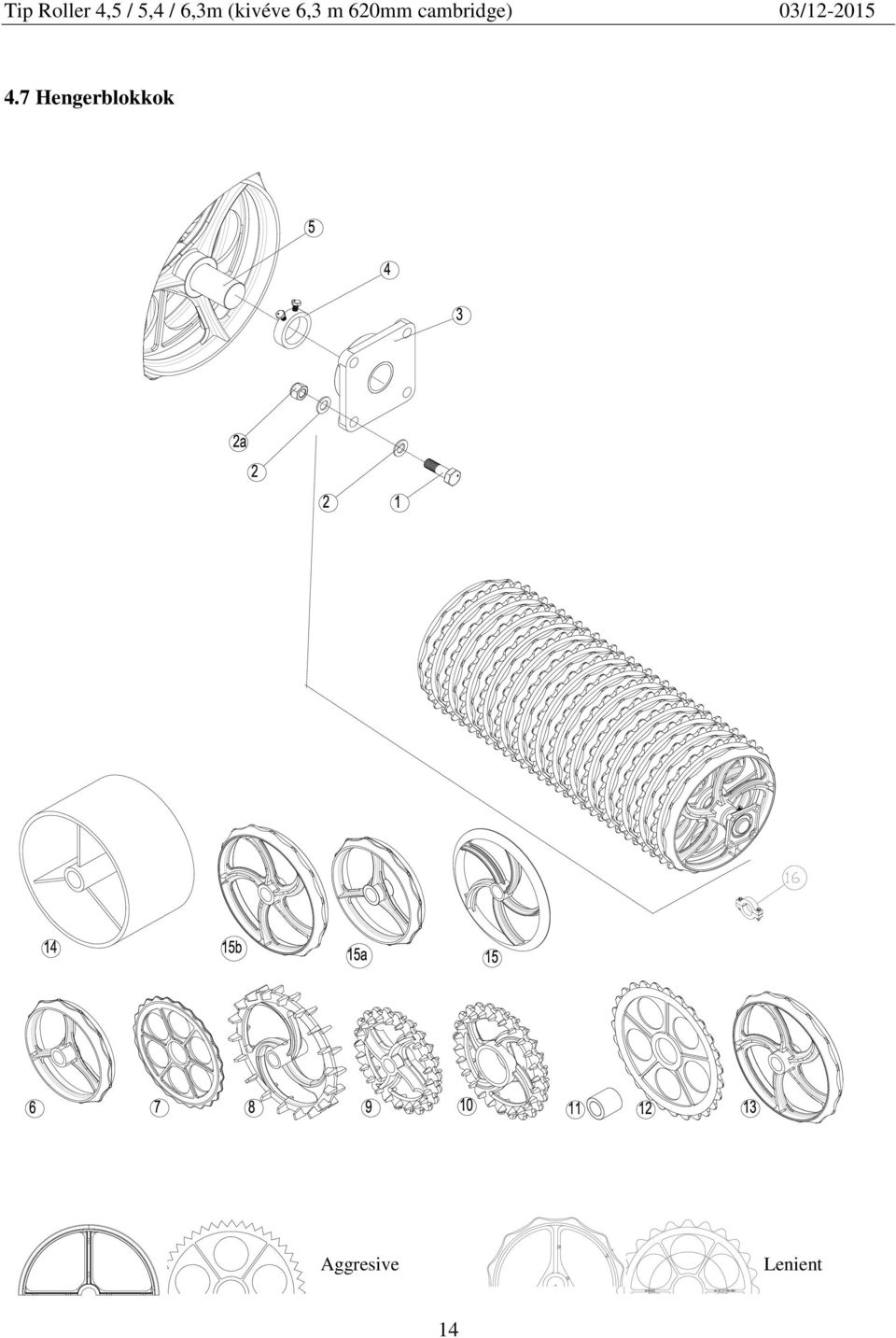

14 4.7 Hengerblokkok Aggresive Lenient 14

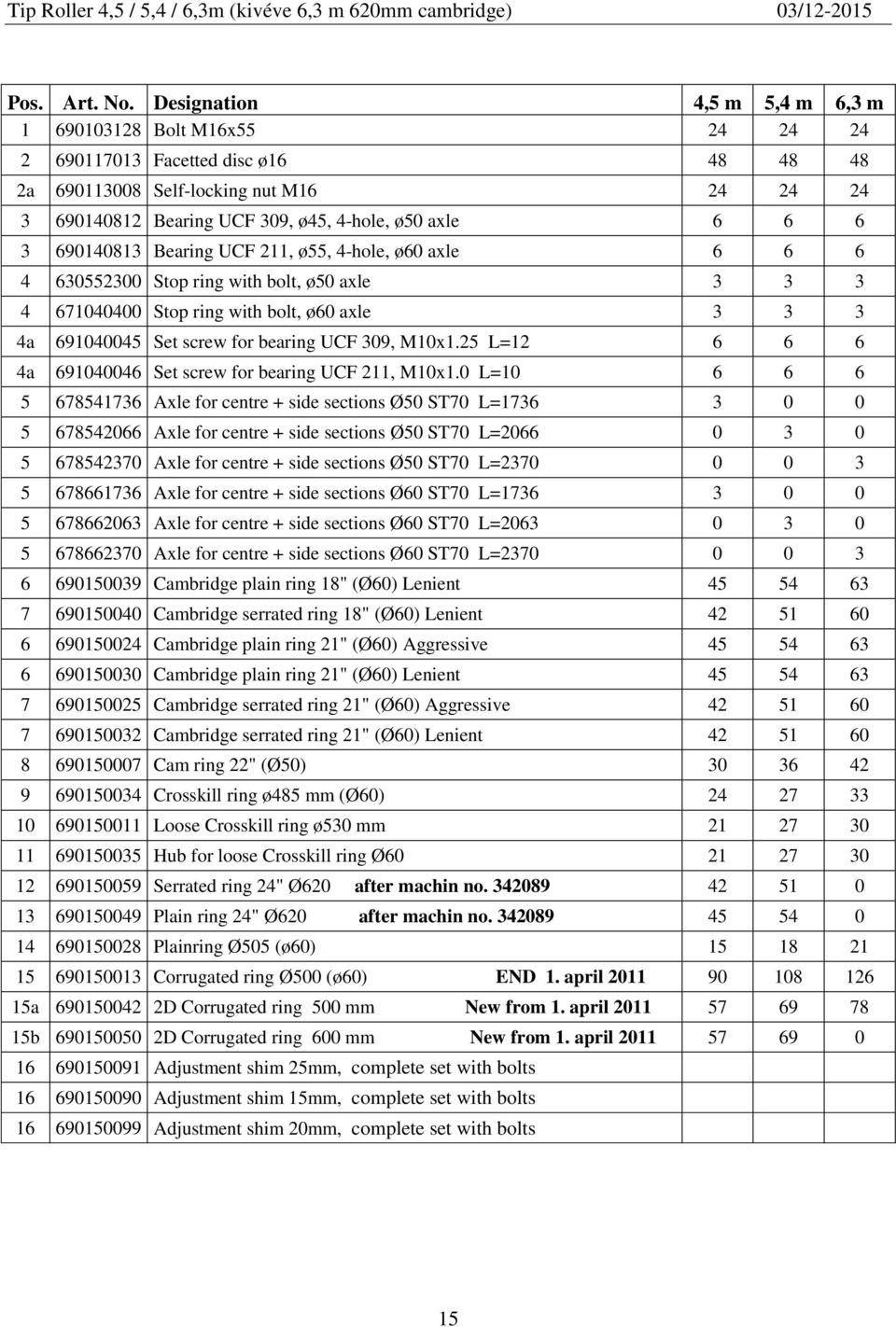

15 Pos. Art. No. Designation 4,5 m 5,4 m 6,3 m Bolt M16x Facetted disc ø a Self-locking nut M Bearing UCF 309, ø45, 4-hole, ø50 axle Bearing UCF 211, ø55, 4-hole, ø60 axle Stop ring with bolt, ø50 axle Stop ring with bolt, ø60 axle a Set screw for bearing UCF 309, M10x1.25 L= a Set screw for bearing UCF 211, M10x1.0 L= Axle for centre + side sections Ø50 ST70 L= Axle for centre + side sections Ø50 ST70 L= Axle for centre + side sections Ø50 ST70 L= Axle for centre + side sections Ø60 ST70 L= Axle for centre + side sections Ø60 ST70 L= Axle for centre + side sections Ø60 ST70 L= Cambridge plain ring 18" (Ø60) Lenient Cambridge serrated ring 18" (Ø60) Lenient Cambridge plain ring 21" (Ø60) Aggressive Cambridge plain ring 21" (Ø60) Lenient Cambridge serrated ring 21" (Ø60) Aggressive Cambridge serrated ring 21" (Ø60) Lenient Cam ring 22" (Ø50) Crosskill ring ø485 mm (Ø60) Loose Crosskill ring ø530 mm Hub for loose Crosskill ring Ø Serrated ring 24" Ø620 after machin no Plain ring 24" Ø620 after machin no Plainring Ø505 (ø60) Corrugated ring Ø500 (ø60) END 1. april a D Corrugated ring 500 mm New from 1. april b D Corrugated ring 600 mm New from 1. april Adjustment shim 25mm, complete set with bolts Adjustment shim 15mm, complete set with bolts Adjustment shim 20mm, complete set with bolts 15

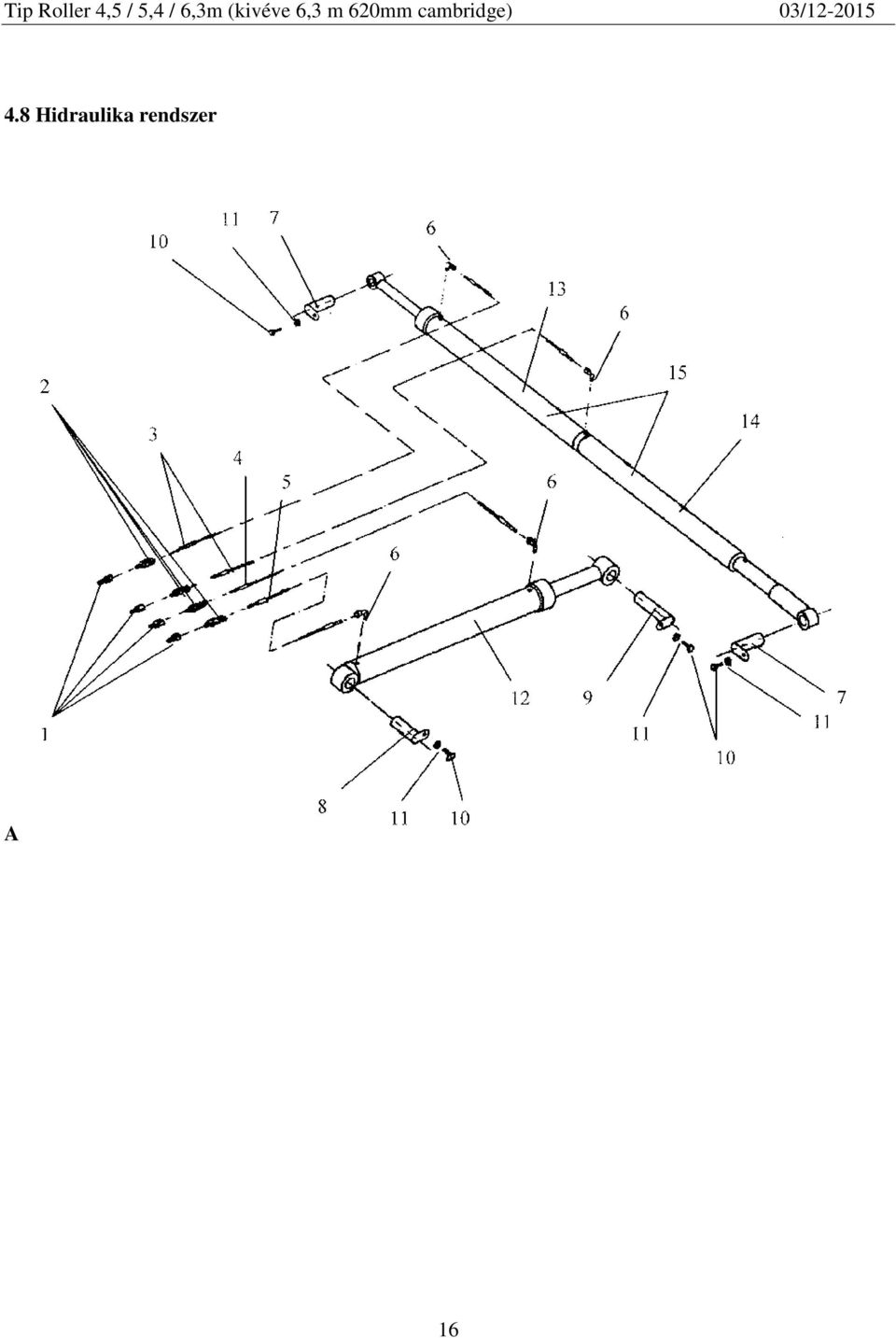

16 4.8 Hidraulika rendszer A 16

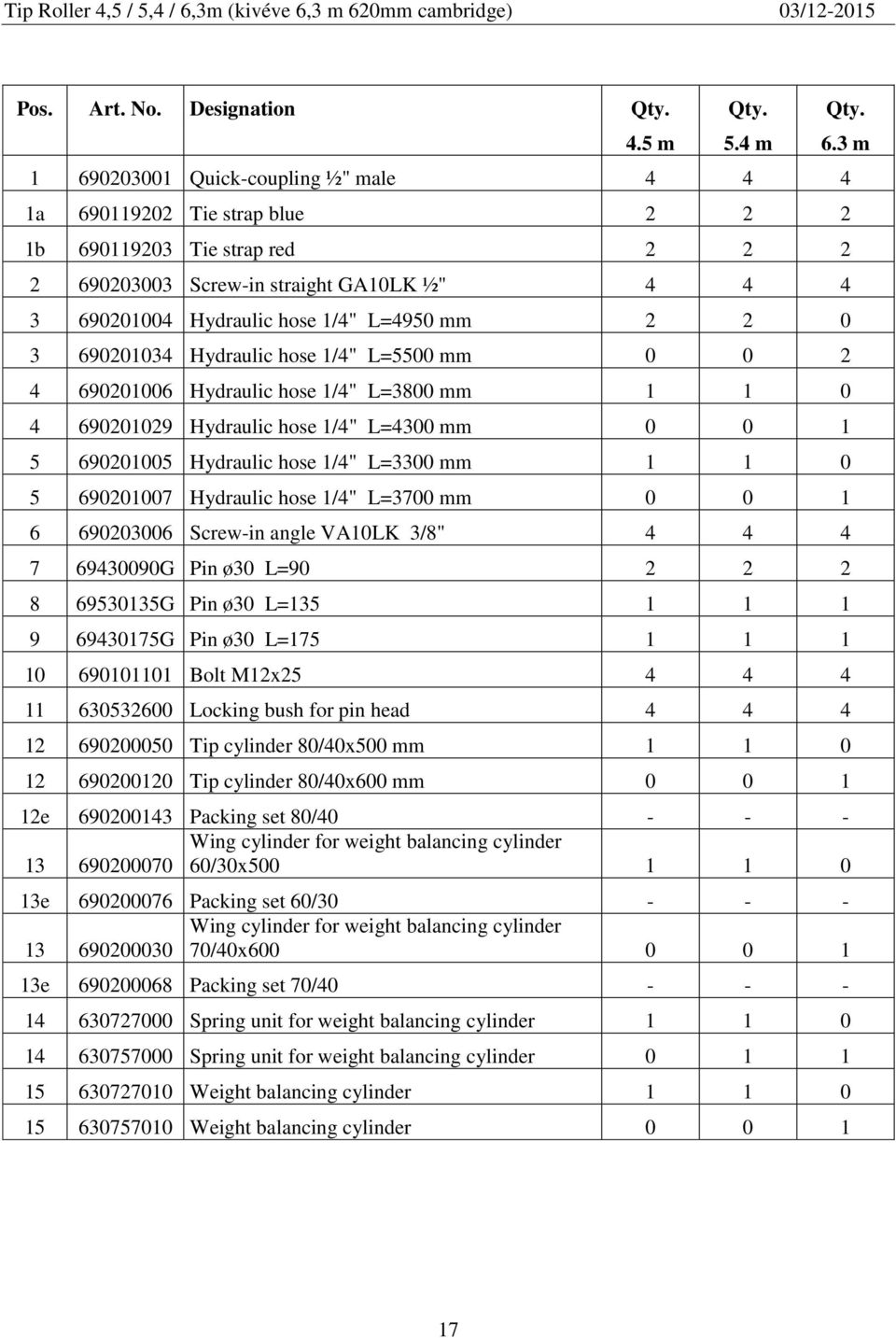

17 Pos. Art. No. Designation Qty. Qty. Qty. 4.5 m 5.4 m 6.3 m Quick-coupling ½" male a Tie strap blue b Tie strap red Screw-in straight GA10LK ½" Hydraulic hose 1/4" L=4950 mm Hydraulic hose 1/4" L=5500 mm Hydraulic hose 1/4" L=3800 mm Hydraulic hose 1/4" L=4300 mm Hydraulic hose 1/4" L=3300 mm Hydraulic hose 1/4" L=3700 mm Screw-in angle VA10LK 3/8" G Pin ø30 L= G Pin ø30 L= G Pin ø30 L= Bolt M12x Locking bush for pin head Tip cylinder 80/40x500 mm Tip cylinder 80/40x600 mm e Packing set 80/ Wing cylinder for weight balancing cylinder /30x e Packing set 60/ Wing cylinder for weight balancing cylinder /40x e Packing set 70/ Spring unit for weight balancing cylinder Spring unit for weight balancing cylinder Weight balancing cylinder Weight balancing cylinder

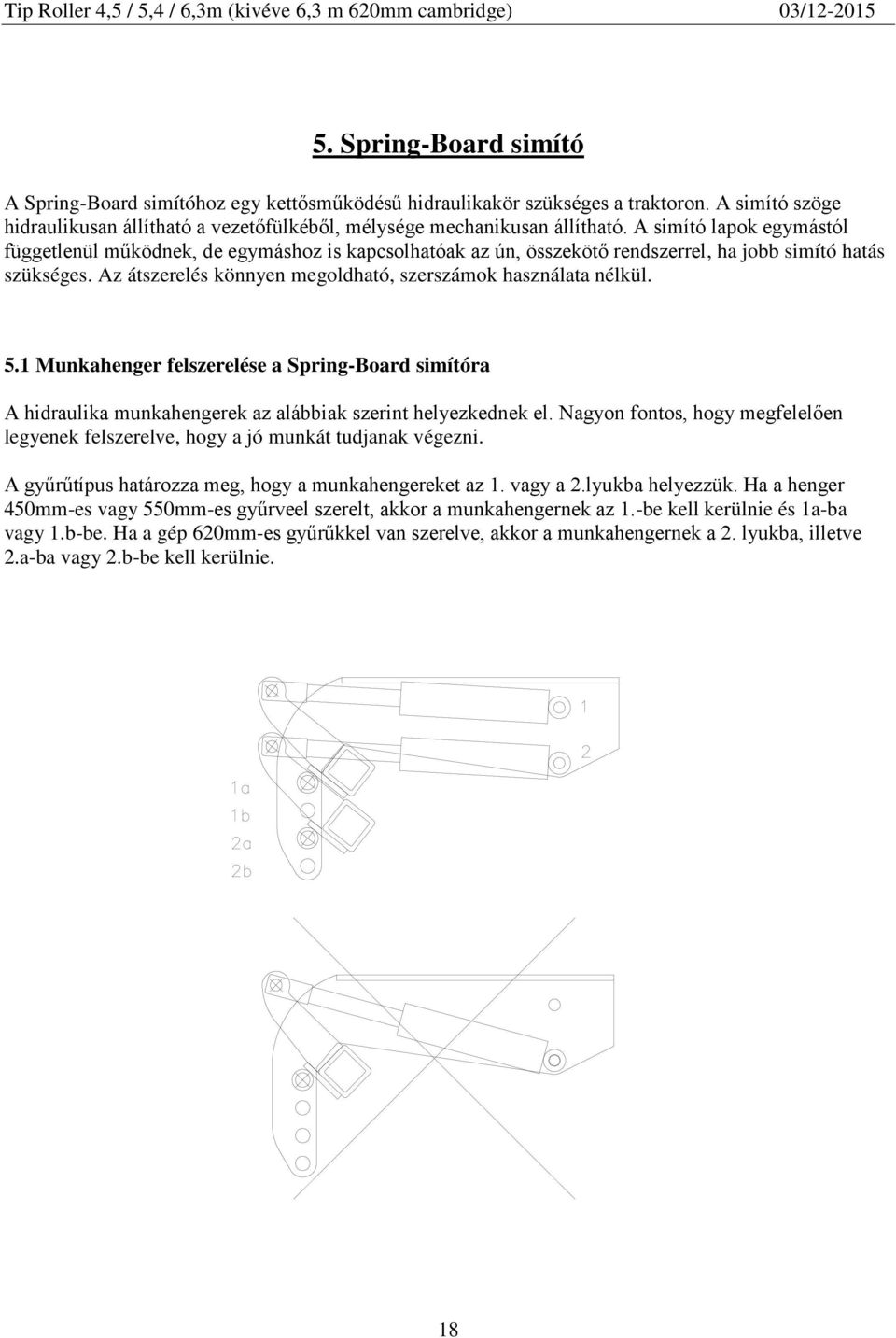

18 5. Spring-Board simító A Spring-Board simítóhoz egy kettősműködésű hidraulikakör szükséges a traktoron. A simító szöge hidraulikusan állítható a vezetőfülkéből, mélysége mechanikusan állítható. A simító lapok egymástól függetlenül működnek, de egymáshoz is kapcsolhatóak az ún, összekötő rendszerrel, ha jobb simító hatás szükséges. Az átszerelés könnyen megoldható, szerszámok használata nélkül. 5.1 Munkahenger felszerelése a Spring-Board simítóra A hidraulika munkahengerek az alábbiak szerint helyezkednek el. Nagyon fontos, hogy megfelelően legyenek felszerelve, hogy a jó munkát tudjanak végezni. A gyűrűtípus határozza meg, hogy a munkahengereket az 1. vagy a 2.lyukba helyezzük. Ha a henger 450mm-es vagy 550mm-es gyűrveel szerelt, akkor a munkahengernek az 1.-be kell kerülnie és 1a-ba vagy 1.b-be. Ha a gép 620mm-es gyűrűkkel van szerelve, akkor a munkahengernek a 2. lyukba, illetve 2.a-ba vagy 2.b-be kell kerülnie. 18

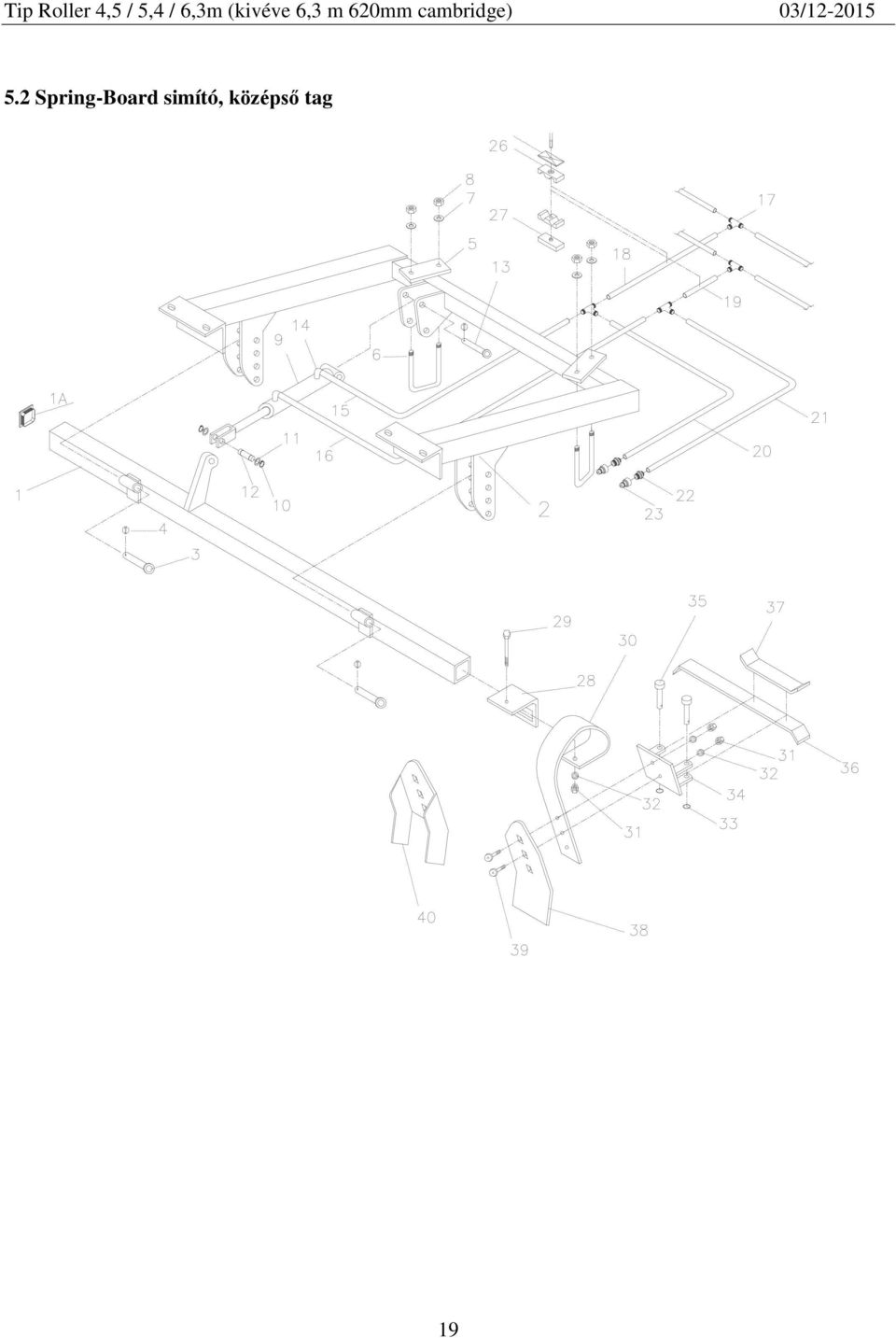

19 5.2 Spring-Board simító, középső tag 19

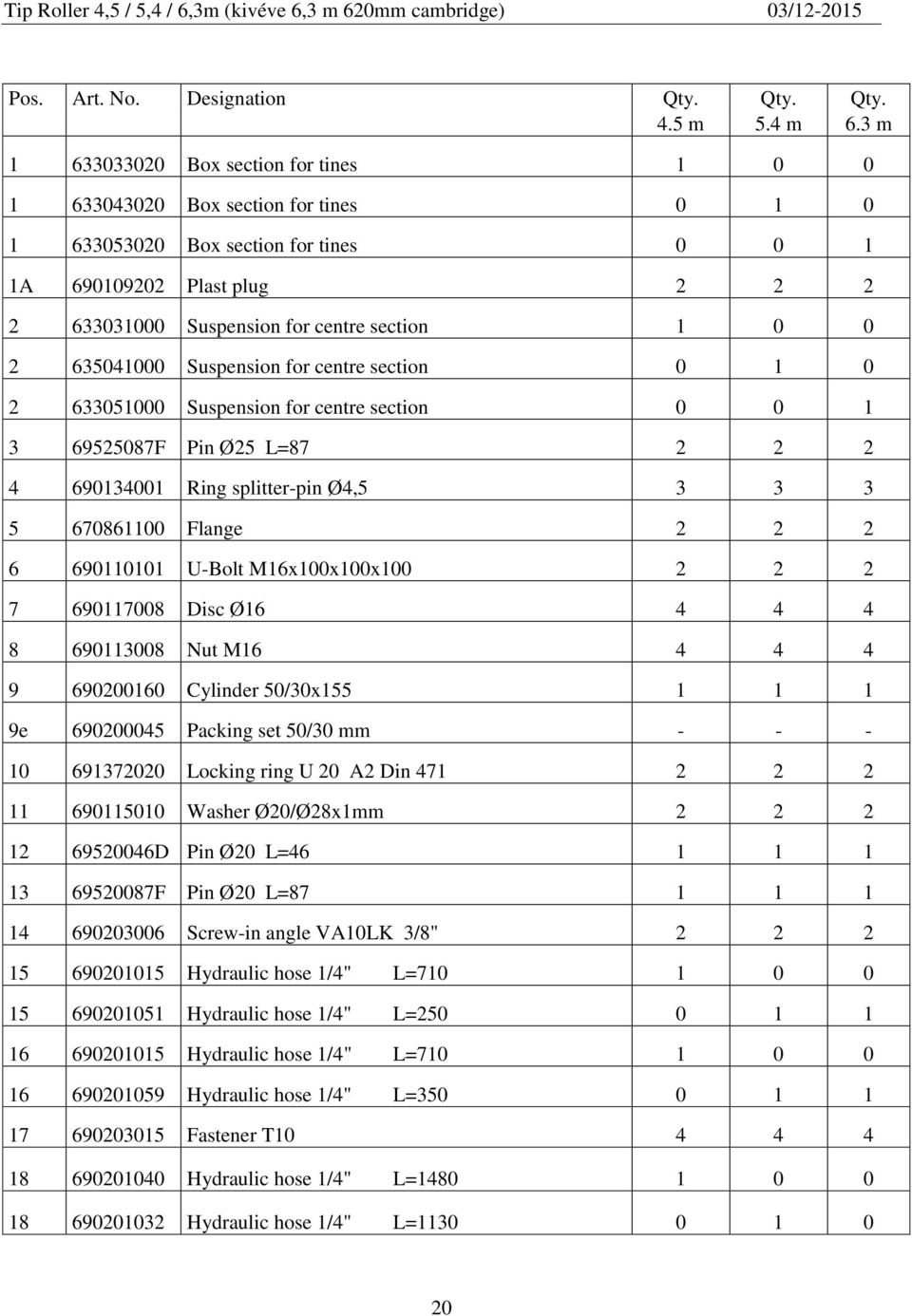

20 Pos. Art. No. Designation Qty. Qty. Qty. 4.5 m 5.4 m 6.3 m Box section for tines Box section for tines Box section for tines A Plast plug Suspension for centre section Suspension for centre section Suspension for centre section F Pin Ø25 L= Ring splitter-pin Ø4, Flange U-Bolt M16x100x100x Disc Ø Nut M Cylinder 50/30x e Packing set 50/30 mm Locking ring U 20 A2 Din Washer Ø20/Ø28x1mm D Pin Ø20 L= F Pin Ø20 L= Screw-in angle VA10LK 3/8" Hydraulic hose 1/4" L= Hydraulic hose 1/4" L= Hydraulic hose 1/4" L= Hydraulic hose 1/4" L= Fastener T Hydraulic hose 1/4" L= Hydraulic hose 1/4" L=

21 Pos. Art. No. Designation Qty. Qty. Qty. 4.5 m 5.4 m 6,3 m Hydraulic hose 1/4" L= Hydraulic hose 1/4" L= Hydraulic hose 1/4" L= Hydraulic hose 1/4" L= Hydraulic hose 1/4" L= Hydraulic hose 1/4" L= Hydraulic hose 1/4" L= Hydraulic hose 1/4" L= Hydraulic hose 1/4" L= Hydraulic hose 1/4" L= ½" screw-joint for quick-coupling (male) Quick-coupling (male) ½" Screw for double tube support (ø14, ø15, ø16, ø18) Top plate for double tube support (ø14, ø15, ø16, ø18) Tube support double ø14/ø Welding plate for double tube support (ø14, ø15, ø16, ø18) Tine support Bolt M12x Tine (10x80) a Tine complete, with flat tine point Self-locking nut M Disc ø Locking ring 30xø Tine fittings for locking system K Pin Ø12,5 x Long locking rod for locking system Short locking rod fr locking system Tine point (8x150) Bolt M12 x Tine point (crush breaker)

22 5.3 Spring-Board simító, szélső tagok 22

23 Pos. Art. No. Designation 4.5 m 5.4 m 6.3 m Box section for tines (right) Box section for tines (left) Box section for tines (right) Box section for tines (left) Box section for tines (right) Box section for tines (left) Suspension for side section Suspension for side section (after 1th June 2010) F Pin Ø25 L= Ring splitter-pin Ø4, Self-locking nut M Self-locking nut M18 (after 1th June 2010) Disc Ø Disc Ø18 (after 1th June 2010) U-Bolt M16x160x80x160 mm U-Bolt M18x160x80x160 mm (after 1th June 2010) Locking ring U 20 A2 Din Washer Ø20/Ø28x1mm D Pin Ø20 L= Cylinder 50/30 x e Packing set 50/30 mm F Pin Ø20 L= Screw-in angle VA10LK 3/8" Welding plate for double tube support (ø14, ø15, ø16, ø18) Tube support double ø14/ø Top plate for double tube support (ø14, ø15, ø16, ø18) Screw for double tube support (ø14, ø15, ø16, ø18) Hydraulikslange 1/4" left side section L= 3140 mm Hydraulikslange 1/4" right side section L= mm Hydraulikslange 1/4" left side section L= 3460 mm Hydraulikslange 1/4" right side section L= 3610mm Hydraulikslange 1/4" left side section L= 3610 mm

24 Hydraulikslange 1/4" right side section L= 3800 mm Hydraulikslange 1/4" left side section L= 3000 mm Hydraulikslange 1/4" right side section L= 3000 mm Hydraulikslange 1/4" left side section L= 3140 mm Hydraulikslange 1/4" right side section L= 3300 mm Hydraulikslange 1/4" left side section L= 3460 mm Hydraulikslange 1/4" right side section L= 3610 mm Bolt M12x Tine support Tine (10x80) a Tine complete Selflocking nut M Disc Ø Locking ring 30xø Tine fitting for locking system K Pin ø12.5x Long locking nut for locking system Short locking nut for locking system Tine point (8x150) Tine point (crush breaker) Bolt M12x Scale for depth control Indicator for depth control U-bolt M10x70x70x70 mm Disc Ø Self-locking nut M Sticker for scale f/springboard F Pin ø25 L=

25 Közúti világítás 6. Világítás Pos. Item no. Designation Bolt M5x Facet plate Ø Self-locking nut M Bracket f/lighting box Bolt M6x Facet plate Ø Self-locking nut M Light box (left) Light box (right) Rear light (complete) Glass f/rear light Bulb f/flasher 12V 1x21W BA15s Bulb f/rear and stop light 12V 1x21/5W BAY 15d Reflex (white) w/screwed pin and nut 2 25

26 Pos. Item no. Designation Reflex (red) w/hole Reflex (yellow) w/screwed pin and nut Side light (L+R) Glass f/side light (white) Glass f/side light (red) Bulb f/side light 12V 10W BA15s Screw M5x Cable 5 x 1 mm², left Cable 5 x 1 mm², right Connecting box 105x105x Connector PG11 w/nut Cable 5 x 1 mm² Plug 7-poles DIN ISO Figyelem: Ellenőrizze a kábelek számát mielőtt megendeli az alkatrészeket. Kapcsolási rajz 26

27 7. Jegyzetek:

28 A változtatások joga fenntartva.
