1 Az IAAF által atlétikai versenyekre elõírt hitelesítési szabályok (súly, diszkosz, kalapács, gerely) BUDAPEST, 2014 ❸ BUDAPESTI ATLÉTIKAI SZÖVETSÉG 2014

2 ❸ 1053 Budapest, Curia u. 3. Telefon: Fax: A kiadásért felelõs: Sátor László fõtitkár Az anyagot gyûjtötte és összeállította: Rab József Telefon: , Szaklektor: Gál László A borítót Zsóffay Róbert tervezte Számítógépes szerkesztés: Csépe László 2014

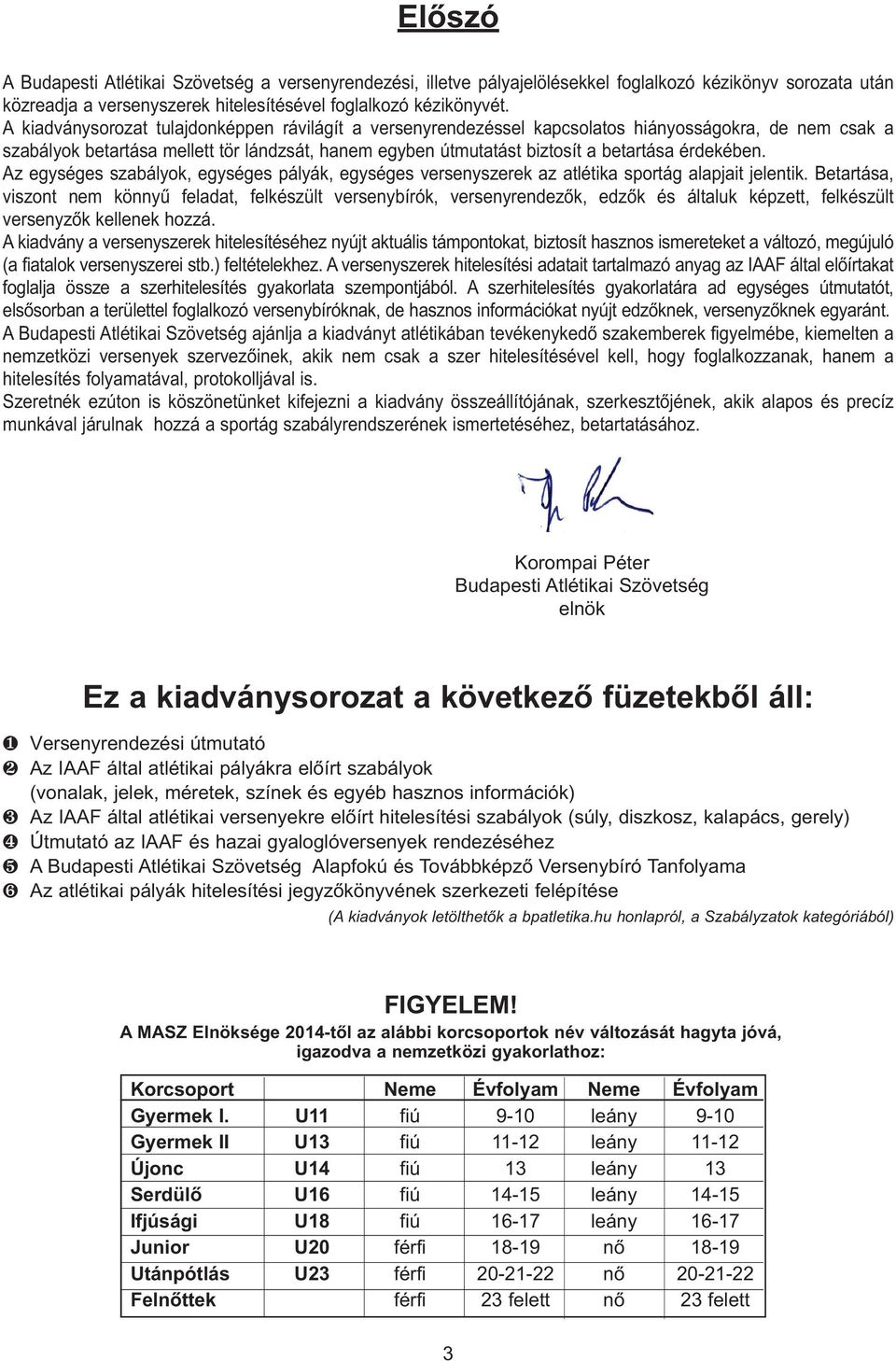

3 Elõszó A Budapesti Atlétikai Szövetség a versenyrendezési, illetve pályajelölésekkel foglalkozó kézikönyv sorozata után közreadja a versenyszerek hitelesítésével foglalkozó kézikönyvét. A kiadványsorozat tulajdonképpen rávilágít a versenyrendezéssel kapcsolatos hiányosságokra, de nem csak a szabályok betartása mellett tör lándzsát, hanem egyben útmutatást biztosít a betartása érdekében. Az egységes szabályok, egységes pályák, egységes versenyszerek az atlétika sportág alapjait jelentik. Betartása, viszont nem könnyû feladat, felkészült versenybírók, versenyrendezõk, edzõk és általuk képzett, felkészült versenyzõk kellenek hozzá. A kiadvány a versenyszerek hitelesítéséhez nyújt aktuális támpontokat, biztosít hasznos ismereteket a változó, megújuló (a fiatalok versenyszerei stb.) feltételekhez. A versenyszerek hitelesítési adatait tartalmazó anyag az IAAF által elõírtakat foglalja össze a szerhitelesítés gyakorlata szempontjából. A szerhitelesítés gyakorlatára ad egységes útmutatót, elsõsorban a területtel foglalkozó versenybíróknak, de hasznos információkat nyújt edzõknek, versenyzõknek egyaránt. A Budapesti Atlétikai Szövetség ajánlja a kiadványt atlétikában tevékenykedõ szakemberek figyelmébe, kiemelten a nemzetközi versenyek szervezõinek, akik nem csak a szer hitelesítésével kell, hogy foglalkozzanak, hanem a hitelesítés folyamatával, protokolljával is. Szeretnék ezúton is köszönetünket kifejezni a kiadvány összeállítójának, szerkesztõjének, akik alapos és precíz munkával járulnak hozzá a sportág szabályrendszerének ismertetéséhez, betartatásához. Korompai Péter Budapesti Atlétikai Szövetség elnök Ez a kiadványsorozat a következõ füzetekbõl áll: ❶ Versenyrendezési útmutató ❷ Az IAAF által atlétikai pályákra elõírt szabályok (vonalak, jelek, méretek, színek és egyéb hasznos információk) ❸ Az IAAF által atlétikai versenyekre elõírt hitelesítési szabályok (súly, diszkosz, kalapács, gerely) ❹ Útmutató az IAAF és hazai gyaloglóversenyek rendezéséhez ❺ A Budapesti Atlétikai Szövetség Alapfokú és Továbbképzõ Versenybíró Tanfolyama ❻ Az atlétikai pályák hitelesítési jegyzõkönyvének szerkezeti felépítése (A kiadványok letölthetõk a bpatletika.hu honlapról, a Szabályzatok kategóriából) FIGYELEM! A MASZ Elnöksége 2014-tõl az alábbi korcsoportok név változását hagyta jóvá, igazodva a nemzetközi gyakorlathoz: Korcsoport Neme Évfolyam Neme Évfolyam Gyermek I. U11 fiú 9-10 leány 9-10 Gyermek II U13 fiú leány Újonc U14 fiú 13 leány 13 Serdülõ U16 fiú leány Ifjúsági U18 fiú leány Junior U20 férfi nõ Utánpótlás U23 férfi nõ Felnõttek férfi 23 felett nõ 23 felett 3

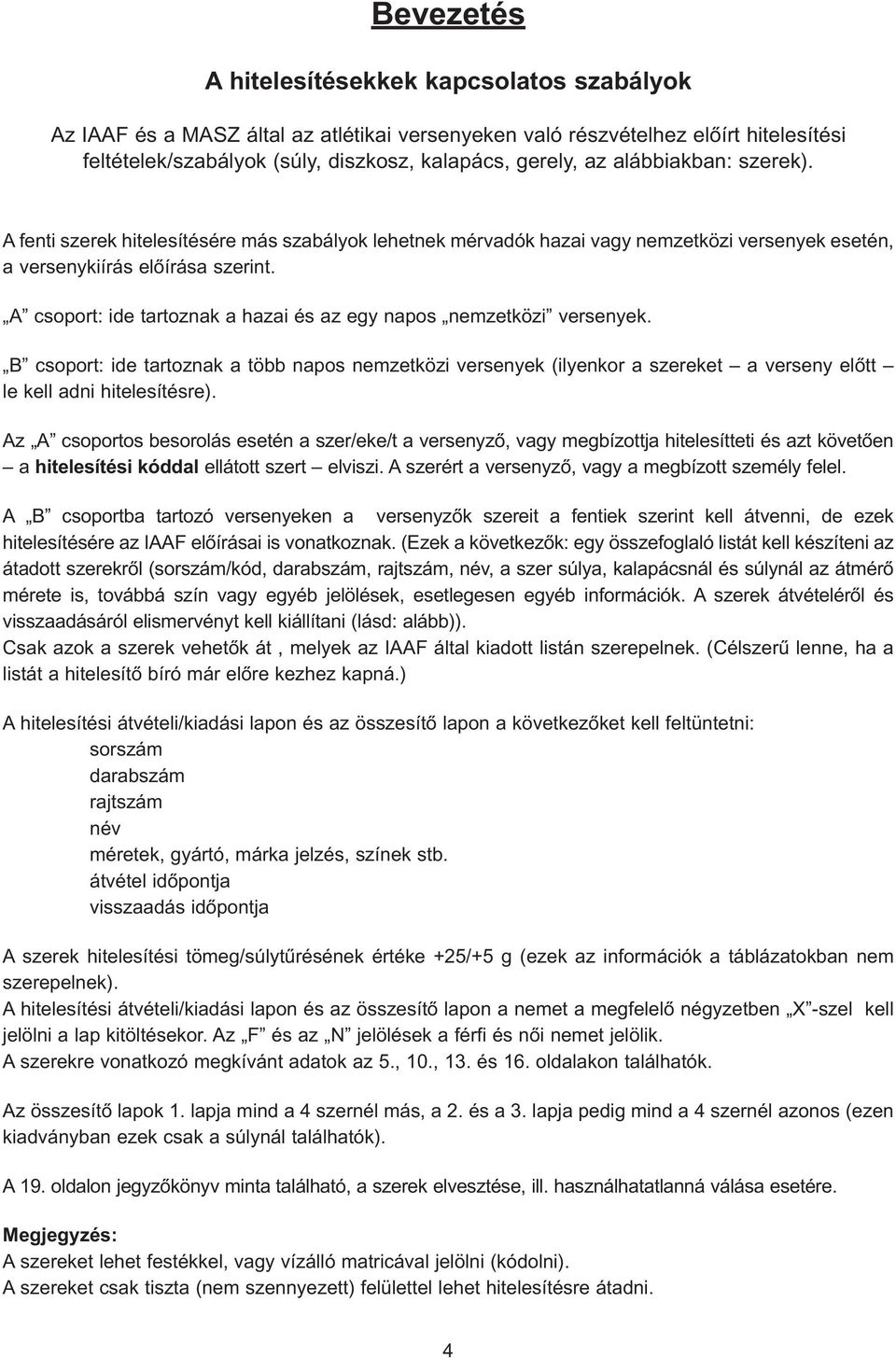

4 Bevezetés A hitelesítésekkek kapcsolatos szabályok Az IAAF és a MASZ által az atlétikai versenyeken való részvételhez elõírt hitelesítési feltételek/szabályok (súly, diszkosz, kalapács, gerely, az alábbiakban: szerek). A fenti szerek hitelesítésére más szabályok lehetnek mérvadók hazai vagy nemzetközi versenyek esetén, a versenykiírás elõírása szerint. A csoport: ide tartoznak a hazai és az egy napos nemzetközi versenyek. B csoport: ide tartoznak a több napos nemzetközi versenyek (ilyenkor a szereket a verseny elõtt le kell adni hitelesítésre). Az A csoportos besorolás esetén a szer/eke/t a versenyzõ, vagy megbízottja hitelesítteti és azt követõen a hitelesítési kóddal ellátott szert elviszi. A szerért a versenyzõ, vagy a megbízott személy felel. A B csoportba tartozó versenyeken a versenyzõk szereit a fentiek szerint kell átvenni, de ezek hitelesítésére az IAAF elõírásai is vonatkoznak. (Ezek a következõk: egy összefoglaló listát kell készíteni az átadott szerekrõl (sorszám/kód, darabszám, rajtszám, név, a szer súlya, kalapácsnál és súlynál az átmérõ mérete is, továbbá szín vagy egyéb jelölések, esetlegesen egyéb információk. A szerek átvételérõl és visszaadásáról elismervényt kell kiállítani (lásd: alább)). Csak azok a szerek vehetõk át, melyek az IAAF által kiadott listán szerepelnek. (Célszerû lenne, ha a listát a hitelesítõ bíró már elõre kezhez kapná.) A hitelesítési átvételi/kiadási lapon és az összesítõ lapon a következõket kell feltüntetni: sorszám darabszám rajtszám név méretek, gyártó, márka jelzés, színek stb. átvétel idõpontja visszaadás idõpontja A szerek hitelesítési tömeg/súlytûrésének értéke +25/+5 g (ezek az információk a táblázatokban nem szerepelnek). A hitelesítési átvételi/kiadási lapon és az összesítõ lapon a nemet a megfelelõ négyzetben X -szel kell jelölni a lap kitöltésekor. Az F és az N jelölések a férfi és nõi nemet jelölik. A szerekre vonatkozó megkívánt adatok az 5., 10., 13. és 16. oldalakon találhatók. Az összesítõ lapok 1. lapja mind a 4 szernél más, a 2. és a 3. lapja pedig mind a 4 szernél azonos (ezen kiadványban ezek csak a súlynál találhatók). A 19. oldalon jegyzõkönyv minta található, a szerek elvesztése, ill. használhatatlanná válása esetére. Megjegyzés: A szereket lehet festékkel, vagy vízálló matricával jelölni (kódolni). A szereket csak tiszta (nem szennyezett) felülettel lehet hitelesítésre átadni. 4

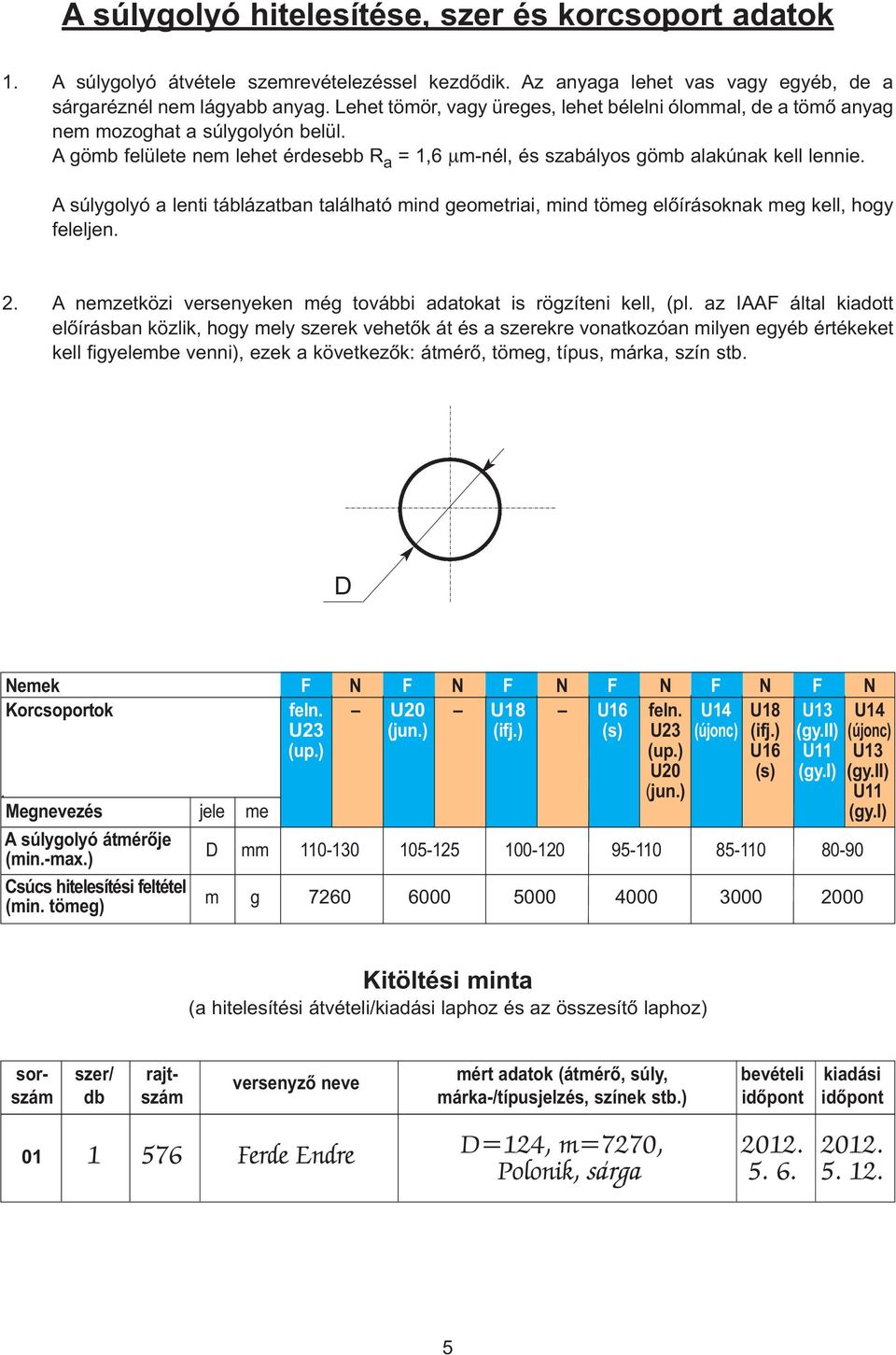

5 A súlygolyó hitelesítése, szer és korcsoport adatok 1. A súlygolyó átvétele szemrevételezéssel kezdõdik. Az anyaga lehet vas vagy egyéb, de a sárgaréznél nem lágyabb anyag. Lehet tömör, vagy üreges, lehet bélelni ólommal, de a tömõ anyag nem mozoghat a súlygolyón belül. A gömb felülete nem lehet érdesebb R a = 1,6 µm-nél, és szabályos gömb alakúnak kell lennie. A súlygolyó a lenti táblázatban található mind geometriai, mind tömeg elõírásoknak meg kell, hogy feleljen. 2. A nemzetközi versenyeken még további adatokat is rögzíteni kell, (pl. az IAAF által kiadott elõírásban közlik, hogy mely szerek vehetõk át és a szerekre vonatkozóan milyen egyéb értékeket kell figyelembe venni), ezek a következõk: átmérõ, tömeg, típus, márka, szín stb. D Nemek F N F N F N F N F N F N Korcsoportok feln. U20 U18 U16 feln. U14 U18 U13 U14 U23 (jun.) (ifj.) (s) U23 (újonc) (ifj.) (gy.ii) (újonc) (up.) (up.) (up.) U16 U11 U13 U20 (s) (gy.i) (gy.ii). (jun.) U11 Megzés jele me (gy.i) A súlygolyó átmérõje (min.-max.) D mm Csúcs hitelesítési feltétel (min. tömeg) m g Kitöltési minta (a hitelesítési átvételi/kiadási laphoz és az összesítõ laphoz) Ferde Endre D=124, m=7270, Polonik, sa, rga

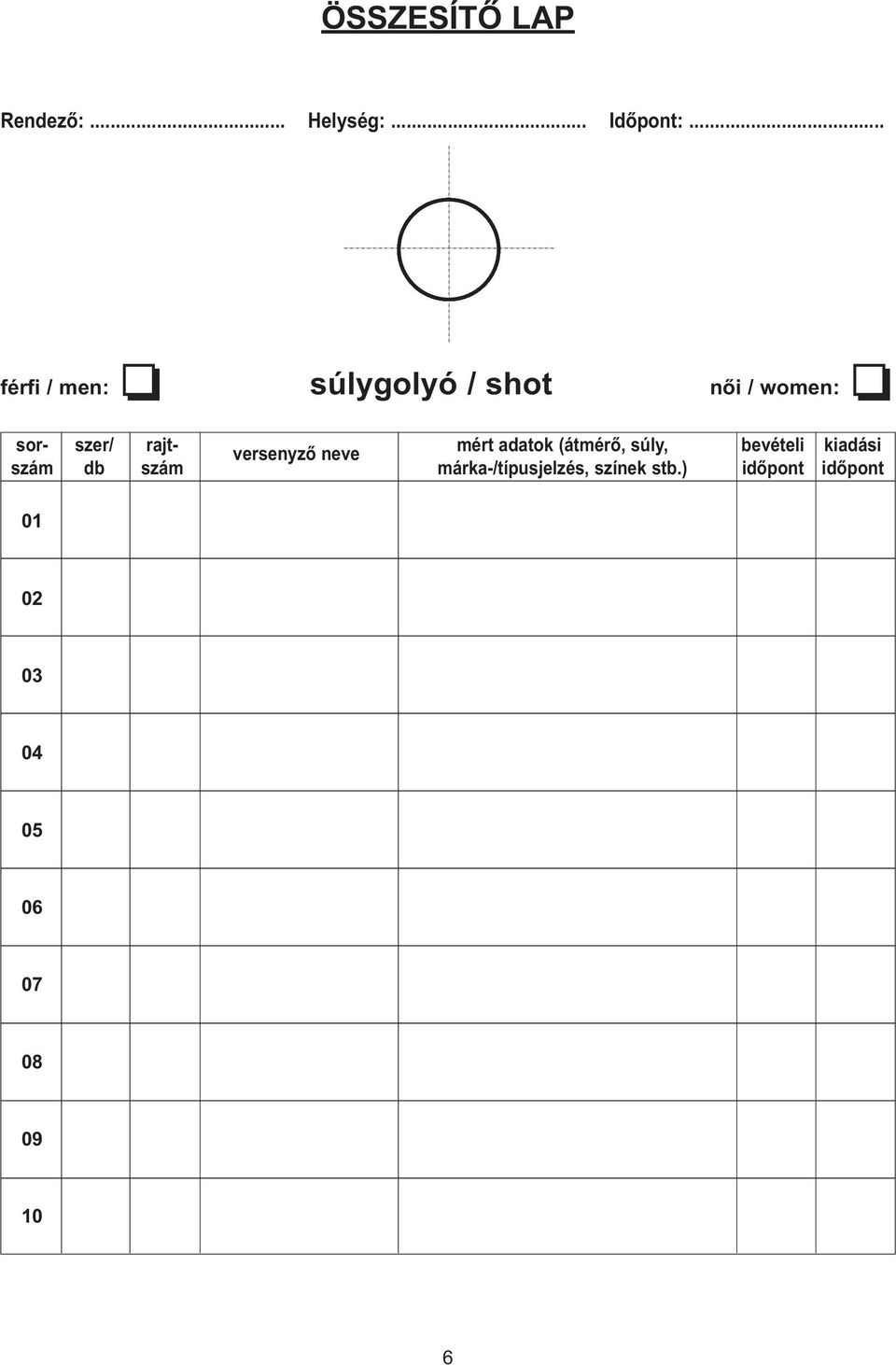

6 ÖSSZESÍTÕ LAP Rendező:... Helység:... Időpont:... férfi / men: súlygolyó / shot női / women:

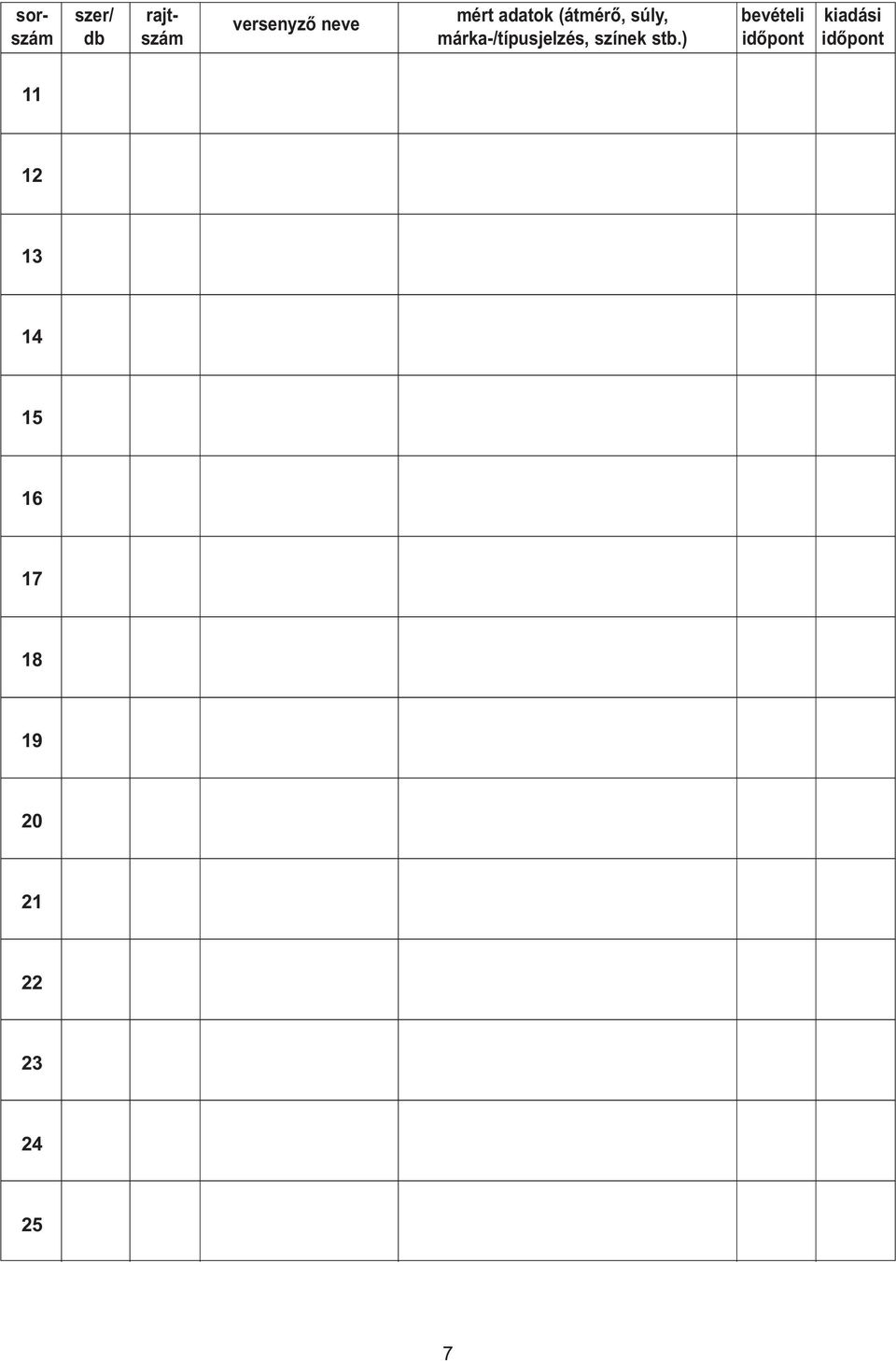

7

8

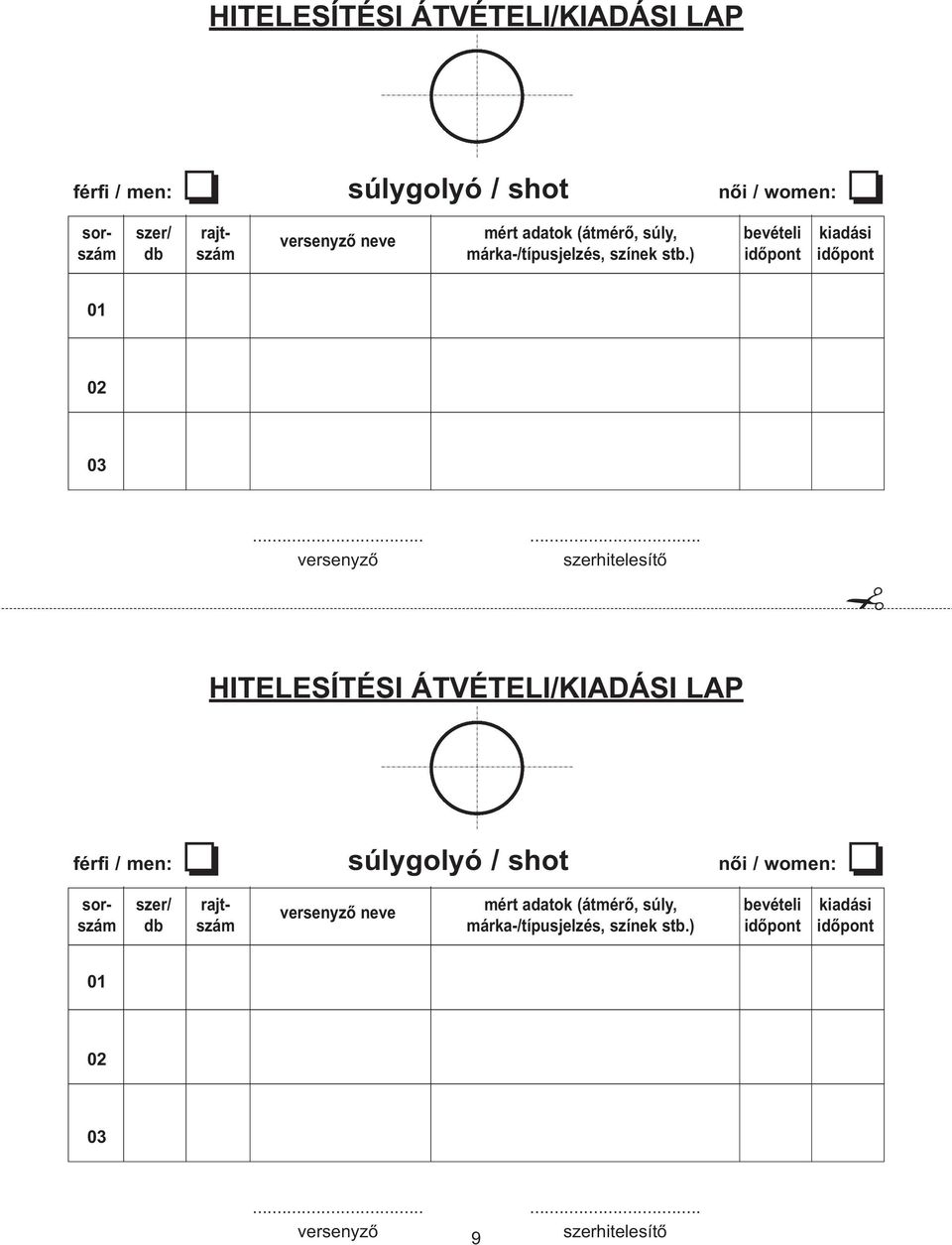

9 HITELESÍTÉSI ÁTVÉTELI/KIADÁSI LAP férfi / men: súlygolyó / shot női / women: versenyző szerhitelesítő HITELESÍTÉSI ÁTVÉTELI/KIADÁSI LAP férfi / men: súlygolyó / shot női / women: versenyző 9 szerhitelesítő

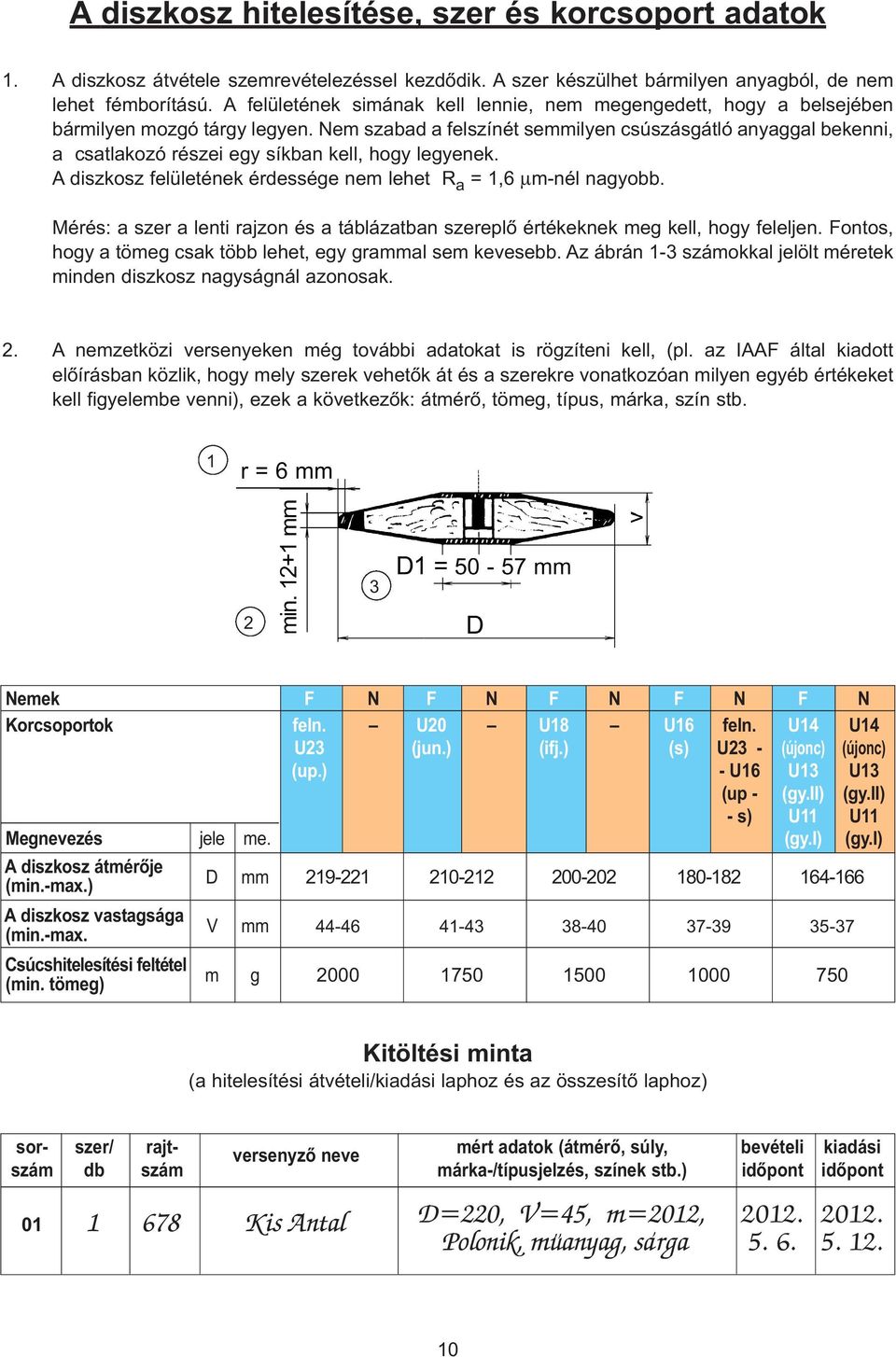

10 A diszkosz hitelesítése, szer és korcsoport adatok 1. A diszkosz átvétele szemrevételezéssel kezdõdik. A szer készülhet bármilyen anyagból, de nem lehet fémborítású. A felületének simának kell lennie, nem megengedett, hogy a belsejében bármilyen mozgó tárgy legyen. Nem szabad a felszínét semmilyen csúszásgátló anyaggal bekenni, a csatlakozó részei egy síkban kell, hogy legyenek. A diszkosz felületének érdessége nem lehet R a = 1,6 µm-nél nagyobb. Mérés: a szer a lenti rajzon és a táblázatban szereplõ értékeknek meg kell, hogy feleljen. Fontos, hogy a tömeg csak több lehet, egy grammal sem kevesebb. Az ábrán 1-3 számokkal jelölt méretek minden diszkosz nagyságnál azonosak. 2. A nemzetközi versenyeken még további adatokat is rögzíteni kell, (pl. az IAAF által kiadott elõírásban közlik, hogy mely szerek vehetõk át és a szerekre vonatkozóan milyen egyéb értékeket kell figyelembe venni), ezek a következõk: átmérõ, tömeg, típus, márka, szín stb Nemek F N F N F N F N F N Korcsoportok feln. U20 U18 U16 feln. U14 U14 U23 (jun.) (ifj.) (s) U23 - (újonc) (újonc) (up.) - U16 U13 U13 (up - (gy.ii) (gy.ii) - s) U11 U11 Megzés jele me. (gy.i) (gy.i) A diszkosz átmérõje (min.-max.) D mm A diszkosz vastagsága (min.-max. V mm Csúcshitelesítési feltétel (min. tömeg) m g Kitöltési minta (a hitelesítési átvételi/kiadási laphoz és az összesítõ laphoz) Kis Antal D=220, V=45, m=2012, Polonik, mu,, anyag, sa, rga

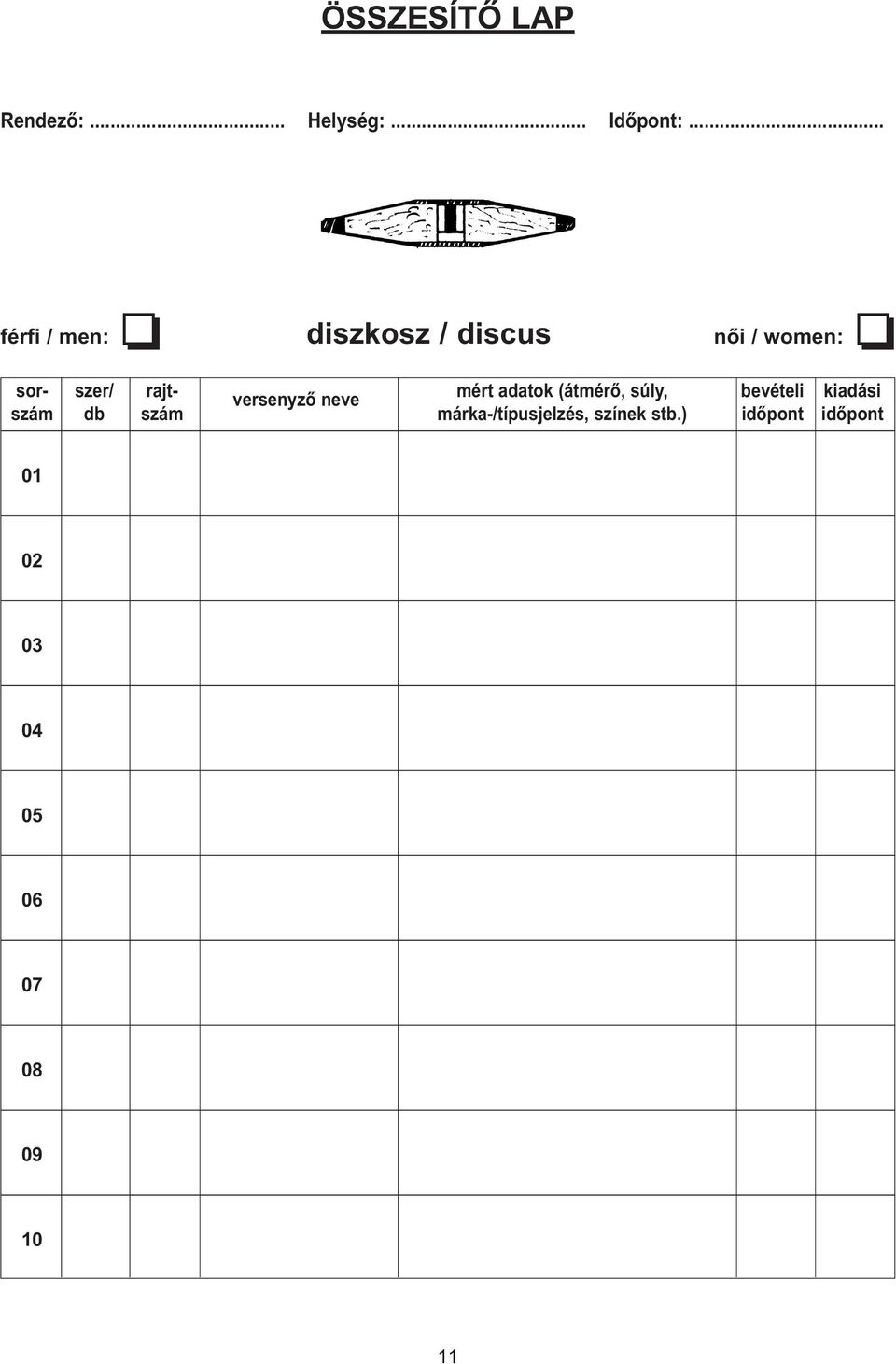

11 ÖSSZESÍTÕ LAP Rendező:... Helység:... Időpont:... férfi / men: diszkosz / discus női / women:

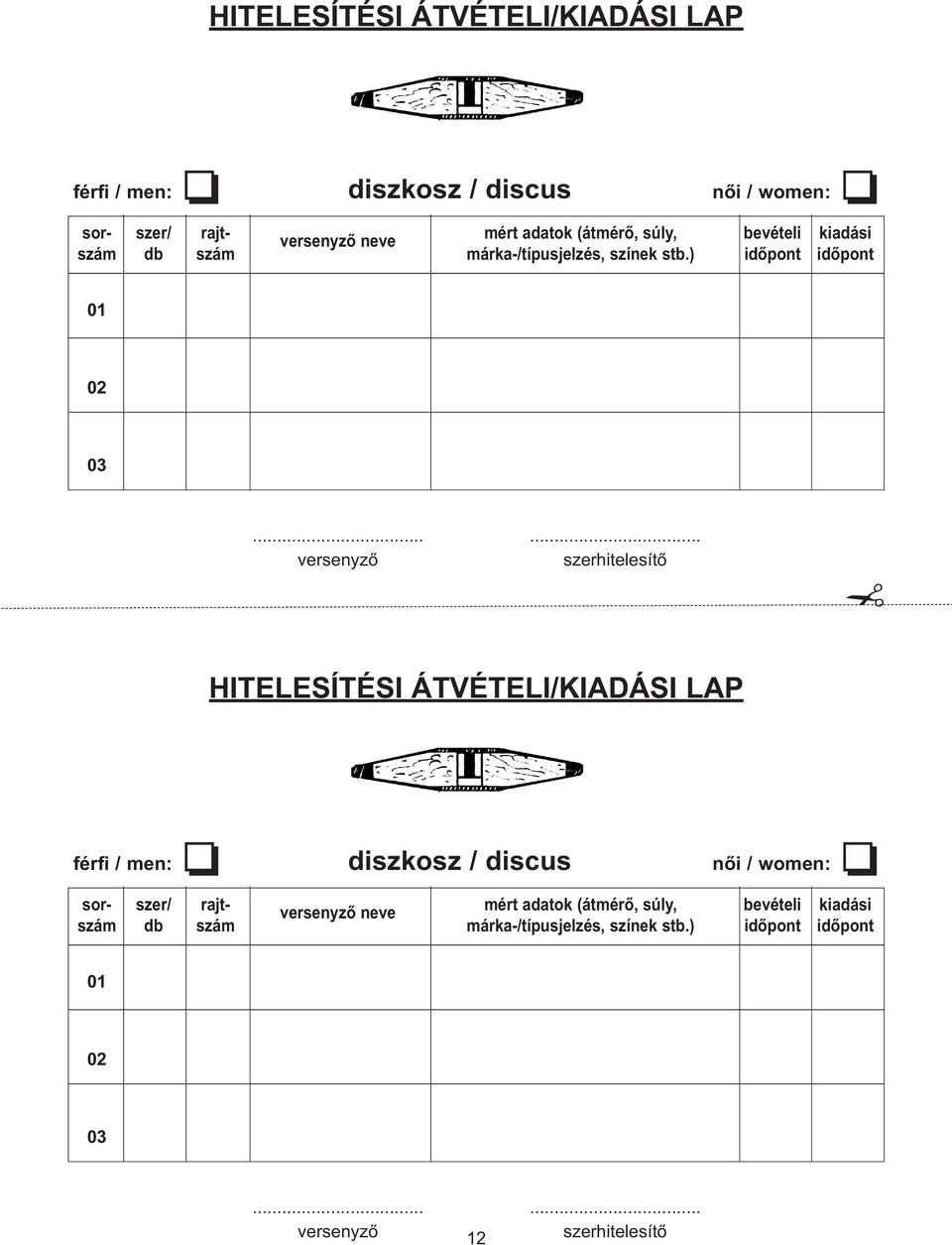

12 HITELESÍTÉSI ÁTVÉTELI/KIADÁSI LAP férfi / men: diszkosz / discus női / women: versenyző szerhitelesítő HITELESÍTÉSI ÁTVÉTELI/KIADÁSI LAP férfi / men: diszkosz / discus női / women: versenyző 12 szerhitelesítő

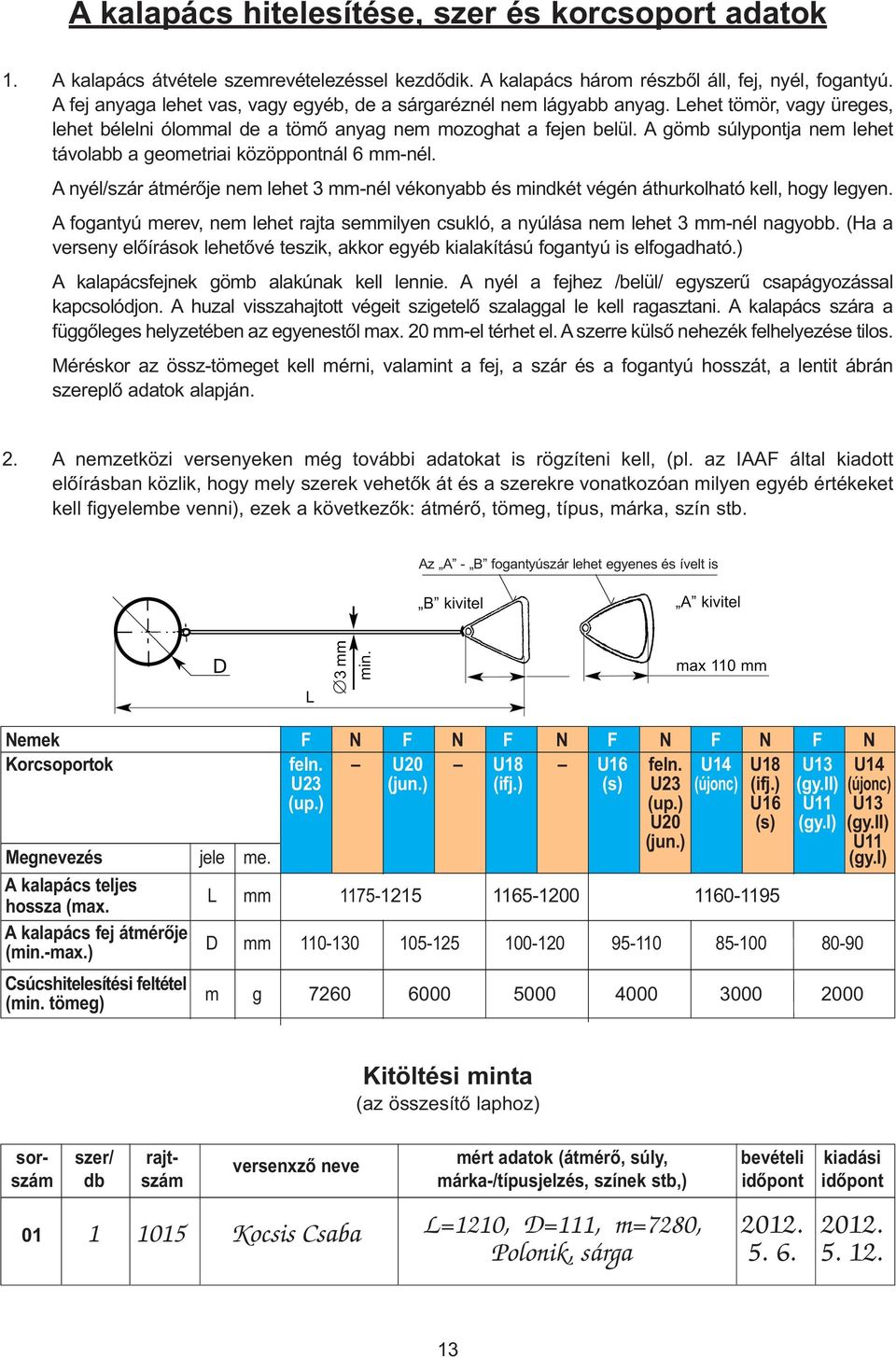

13 A kalapács hitelesítése, szer és korcsoport adatok 1. A kalapács átvétele szemrevételezéssel kezdõdik. A kalapács három részbõl áll, fej, nyél, fogantyú. A fej anyaga lehet vas, vagy egyéb, de a sárgaréznél nem lágyabb anyag. Lehet tömör, vagy üreges, lehet bélelni ólommal de a tömõ anyag nem mozoghat a fejen belül. A gömb súlypontja nem lehet távolabb a geometriai közöppontnál 6 mm-nél. A nyél/szár átmérõje nem lehet 3 mm-nél vékonyabb és mindkét végén áthurkolható kell, hogy legyen. A fogantyú merev, nem lehet rajta semmilyen csukló, a nyúlása nem lehet 3 mm-nél nagyobb. (Ha a verseny elõírások lehetõvé teszik, akkor egyéb kialakítású fogantyú is elfogadható.) A kalapácsfejnek gömb alakúnak kell lennie. A nyél a fejhez /belül/ egyszerû csapágyozással kapcsolódjon. A huzal visszahajtott végeit szigetelõ szalaggal le kell ragasztani. A kalapács szára a függõleges helyzetében az egyenestõl max. 20 mm-el térhet el. A szerre külsõ nehezék felhelyezése tilos. Méréskor az össz-tömeget kell mérni, valamint a fej, a szár és a fogantyú hosszát, a lentit ábrán szereplõ adatok alapján. 2. A nemzetközi versenyeken még további adatokat is rögzíteni kell, (pl. az IAAF által kiadott elõírásban közlik, hogy mely szerek vehetõk át és a szerekre vonatkozóan milyen egyéb értékeket kell figyelembe venni), ezek a következõk: átmérõ, tömeg, típus, márka, szín stb. Az A - B fogantyúszár lehet egyenes és ívelt is Nemek F N F N F N F N F N F N Korcsoportok feln. U20 U18 U16 feln. U14 U18 U13 U14 U23 (jun.) (ifj.) (s) U23 (újonc) (ifj.) (gy.ii) (újonc) (up) (up.) (up.) U16 U11 U13 U20 (s) (gy.i) (gy.ii) Megzés jele me. (jun.) U11 (gy.i) A kalapács teljes hossza (max. L mm A kalapács fej átmérõje (min.-max.) D mm Csúcshitelesítési feltétel (min. tömeg) m g Kitöltési minta (az összesítő laphoz) sor- szer/ rajtversenxző szám db szám márka-/típusjelzés, színek stb,) időpont időpont Kocsis Csaba L=1210, D=111, m=7280, Polonik, sárga

14 ÖSSZESÍTÕ LAP Rendező:... Helység:... Időpont:... férfi / men: kalapács / hammer női / women:

15 HITELESÍTÉSI ÁTVÉTELI/KIADÁSI LAP férfi / men: kalapács / hammer női / women: versenyző szerhitelesítő HITELESÍTÉSI ÁTVÉTELI/KIADÁSI LAP férfi / men: kalapács / hammer női / women: versenyző 15 szerhitelesítő

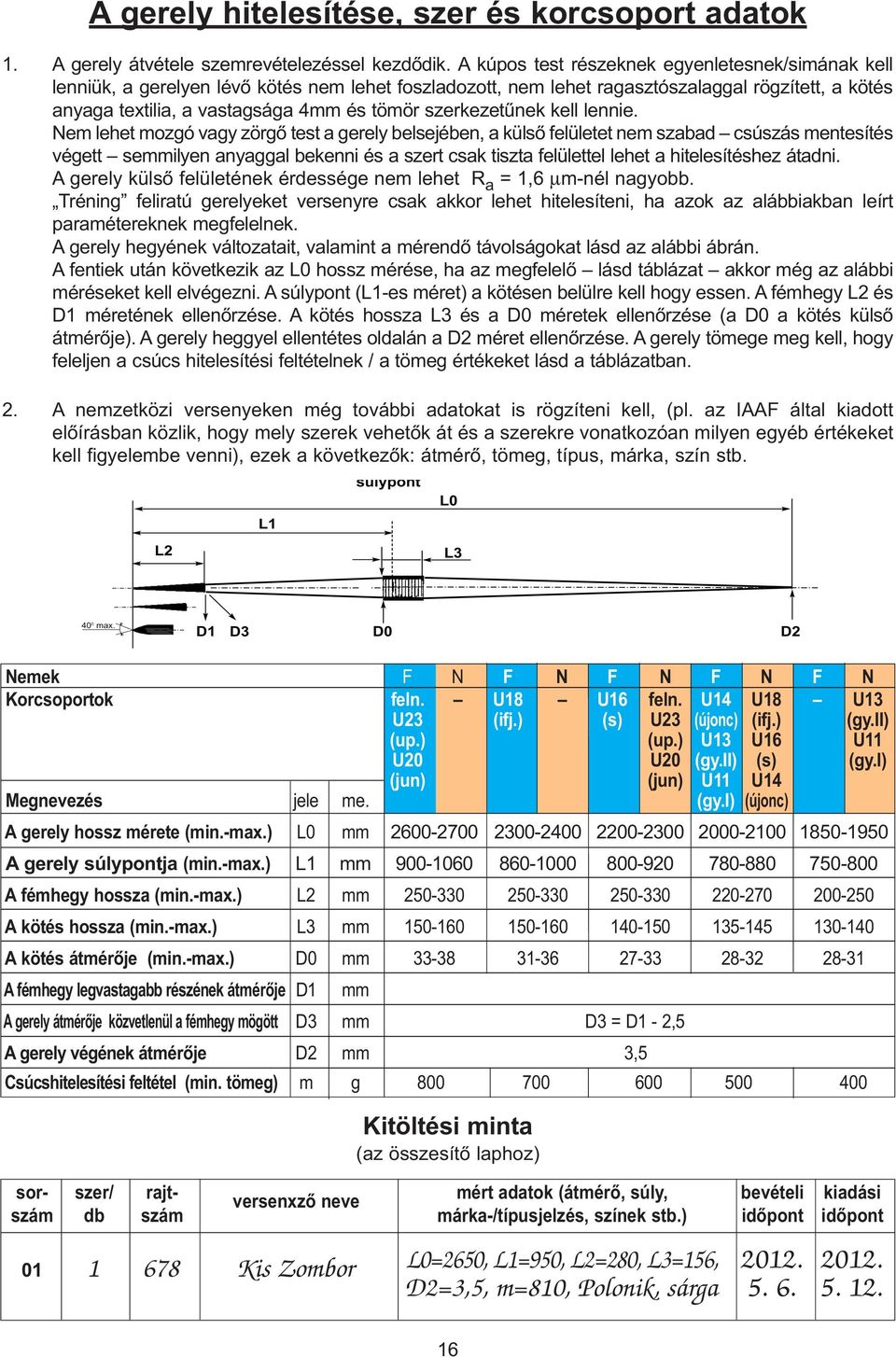

16 A gerely hitelesítése, szer és korcsoport adatok 1. A gerely átvétele szemrevételezéssel kezdõdik. A kúpos test részeknek egyenletesnek/simának kell lenniük, a gerelyen lévő kötés nem lehet foszladozott, nem lehet ragasztószalaggal rögzített, a kötés anyaga textilia, a vastagsága 4mm és tömör szerkezetűnek kell lennie. Nem lehet mozgó vagy zörgő test a gerely belsejében, a külső felületet nem szabad csúszás mentesítés végett semmilyen anyaggal bekenni és a szert csak tiszta felülettel lehet a hitelesítéshez átadni. A gerely külsõ felületének érdessége nem lehet R a = 1,6 µm-nél nagyobb. Tréning feliratú gerelyeket versenyre csak akkor lehet hitelesíteni, ha azok az alábbiakban leírt paramétereknek megfelelnek. A gerely hegyének változatait, valamint a mérendő távolságokat lásd az alábbi ábrán. A fentiek után következik az L0 hossz mérése, ha az megfelelő lásd táblázat akkor még az alábbi méréseket kell elvégezni. A súlypont (L1-es méret) a kötésen belülre kell hogy essen. A fémhegy L2 és D1 méretének ellenőrzése. A kötés hossza L3 és a D0 méretek ellenőrzése (a D0 a kötés külső átmérője). A gerely heggyel ellentétes oldalán a D2 méret ellenőrzése. A gerely tömege meg kell, hogy feleljen a csúcs hitelesítési feltételnek / a tömeg értékeket lásd a táblázatban. 2. A nemzetközi versenyeken még további adatokat is rögzíteni kell, (pl. az IAAF által kiadott elõírásban közlik, hogy mely szerek vehetõk át és a szerekre vonatkozóan milyen egyéb értékeket kell figyelembe venni), ezek a következõk: átmérõ, tömeg, típus, márka, szín stb. Nemek F N F N F N F N F N Korcsoportok feln. U18 U16 feln. U14 U18 U13 U23 (ifj.) (s) U23 (újonc) (ifj.) (gy.ii) (up.) (up.) U13 U16 U11 U20 U20 (gy.ii) (s) (gy.i) jun. (jun) (jun) U11 U14 Megzés jele me. (gy.i) (újonc) A gerely hossz mérete (min.-max.) L0 mm A gerely súlypontja (min.-max.) L1 mm A fémhegy hossza (min.-max.) L2 mm A kötés hossza (min.-max.) L3 mm A kötés átmérõje (min.-max.) D0 mm A fémhegy legvastagabb részének átmérõje D1 mm A gerely átmérõje közvetlenül a fémhegy mögött D3 mm D3 = D1-2,5 A gerely végének átmérõje D2 mm 3,5 Csúcshitelesítési feltétel (min. tömeg) m g Kitöltési minta (az összesítő laphoz) sor- szer/ rajtversenxző Kis Zombor L0=2650, L1=950, L2=280, L3=156, D2=3,5, m=810, Polonik, sárga

17 ÖSSZESÍTÕ LAP Rendező:... Helység:... Időpont:... férfi / men: gerely / javelin női / women:

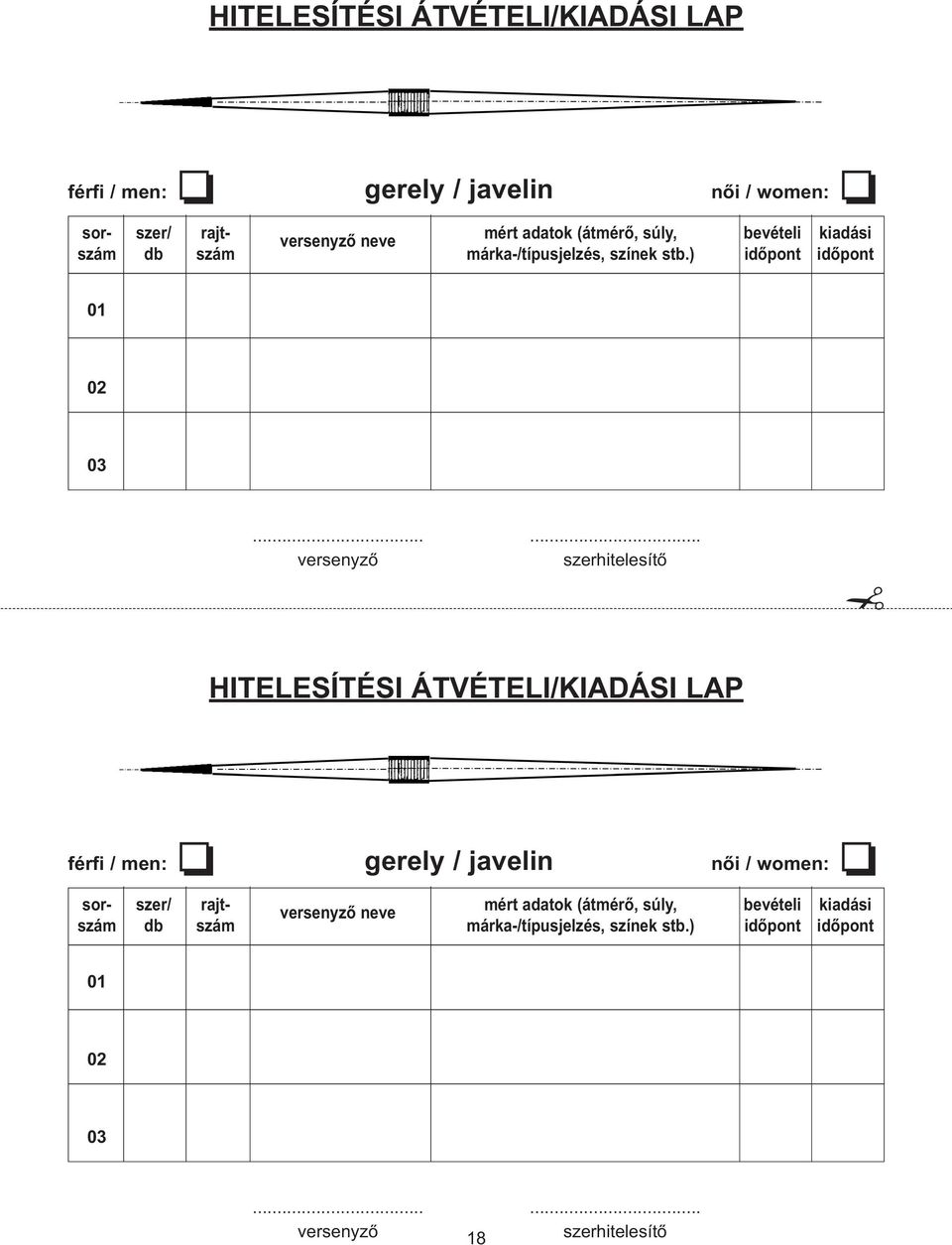

18 HITELESÍTÉSI ÁTVÉTELI/KIADÁSI LAP férfi / men: gerely / javelin női / women: versenyző szerhitelesítő HITELESÍTÉSI ÁTVÉTELI/KIADÁSI LAP férfi / men: gerely / javelin női / women: versenyző 18 szerhitelesítő

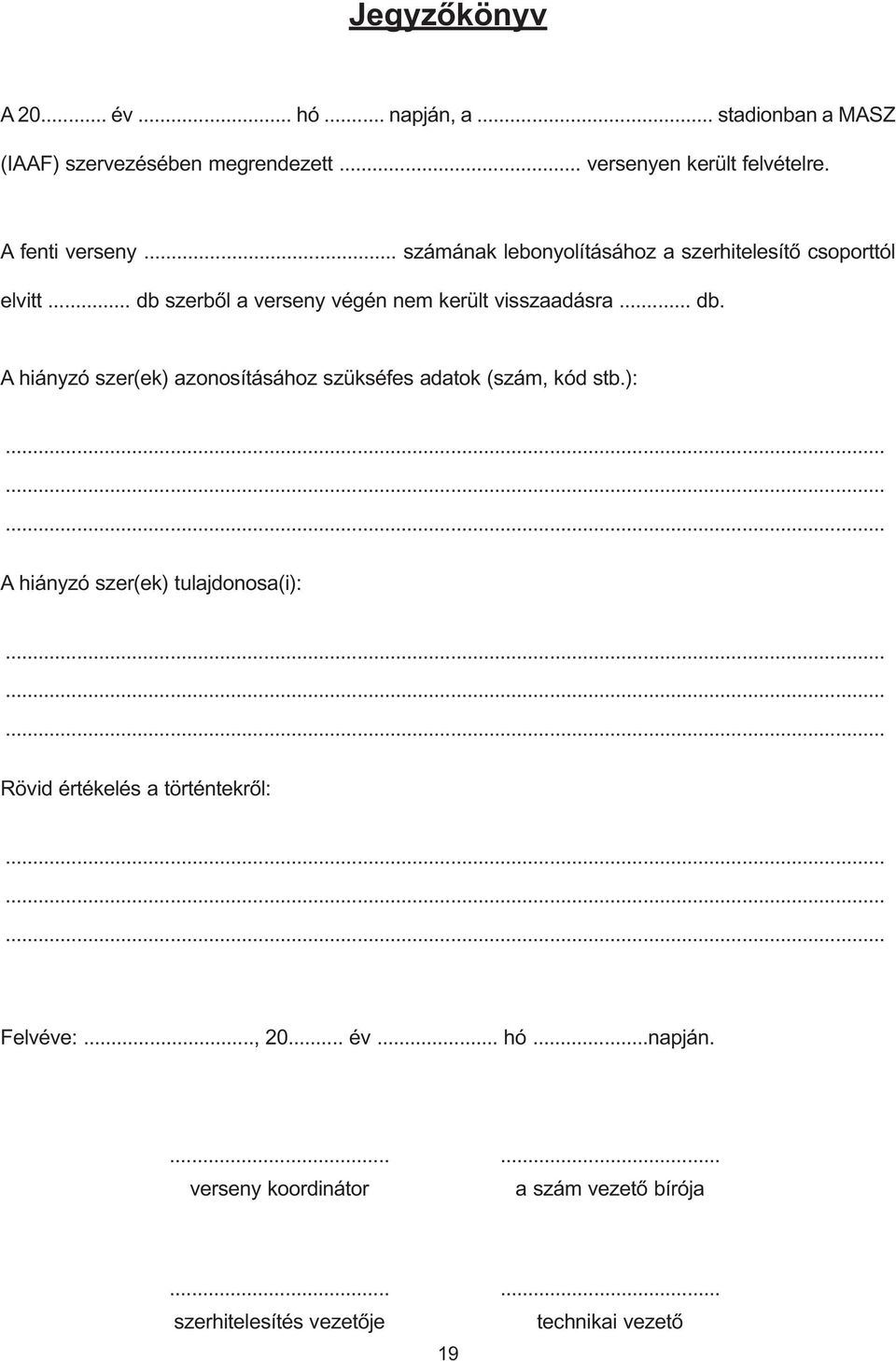

19 Jegyzõkönyv A év... hó... napján, a... stadionban a MASZ (IAAF) szervezésében megrendezett... versenyen került felvételre. A fenti verseny... számának lebonyolításához a szerhitelesítõ csoporttól elvitt... db szerbõl a verseny végén nem került visszaadásra... db. A hiányzó szer(ek) azonosításához szükséfes adatok (szám, kód stb.): A hiányzó szer(ek) tulajdonosa(i): Rövid értékelés a történtekrõl: Felvéve:..., év... hó...napján verseny koordinátor a szám vezetõ bírója szerhitelesítés vezetõje technikai vezetõ 19

20 1. melléklet A szerek hitelesítéséhez szükséges eszközök, segédeszközök javasolt listája * * * * * * * * * 1 db digitális mérleg, melyen van vízszint kjelzés és a méréshatára g-ig terjed, 1 g-os pontossággal; 1 db min. 3 m-t mérõ acél mérõszalag; 1 db min. 250 mm-es mérõtávú tolómérõ, melynek a mérõnyelve min. 70 mm és mélységmérõ lehetõsége is van; 1 db kombináltfogó; 1 db mûszerészfogó; 1 db legalább 10 mm szélességû éllel rendelkezõ nyelves csavarhúzó; 1 db 5 mm szélességû éllel rendelkezõ nyelves csavarhúzó; 1 db kb. 30 dkg-os kalapács; 1+1 (férfi, nõi) szer tárolására alkalmas tárolóállvány; 2 db nedvszívó törlõruha (versenyszámonként); 3x1 db szigetelõszalag (különbözõ színben) a kalapács szár két végének lekötésére stb.; a gyorsabb hitelesítés (mérés) érdekében méret-határ idomszer alkalmazása célszerû; 1db laposreszelõ (közepes minõségû csiszolási) felülettel; 4-6 ív középfinom fém-csiszolópapír; 1-2 db asztal az iratok, a mérleg és egyéb mérõeszközök elhelyezéséhez, íróasztal; a szükséges székek száma = hitelelesítõ csoport létszáma + 2 db; pár db talpas irattartó az iratok tárolásához; 3x2 festékiron (gyorsan száradó, kopásálló) piros, kék, ezüst színûek (a szerek megjelöléséhez) beszerezhetõk pl. az alábbi címen: A jelölésekhez alkalmazható festékironok beszerezhetõk: KE-TECH Kft., Bp., Üllõi út 470., Tel.: Matrica: vízálló, öntapadós, melyeket csak kaparással lehet eltávolítani. A matricára írandóak 15 mm magasságú számok. A tapadó felület legyen min. 20x30 mm. A matricákra írandó számok 1-30-ig terjedjenek, 30x2 különbözõ színû matricán. 1 db fénymásológép; 1 db 240 V-os, min. 10 m hosszú és min. 6 csalakozóhelyû elosztókábel; 1 db asztali lámpa min. 60 W-os izzóval; 5+5 db golyósiron kék és piros színben; 2 db kenhetõ papírragasztó; 1 db zárható, polcos szekrény a mérõeszközök tárolására; db sorkiemelõ piros, kék és zöld színben; 20

21 2 flakon színtelen, lakkspray; 1 doboz közepes méretû gemkapocs; 1db lavor kézmosáshoz; 2 db kéztörlõ; 1 liter zsirtalanító lemosószer; 1db szemetesvödör; 1 csomag g-os másolópapír (min. 500 db); gombolyag kötözõspárga (0,7-1 mm vastagságú); gombolyag kötözõspárga (2-4 mm vastagságú); 1 db min. 15 cm-es olló; 1 db dátumbéygzõ tintapárnával; 6 db univerzális szállítókocsi cserélhetõ betétekkel a különféle sporteszközök szállításához. nagyobb versenyeken a kalapácsvetés szerekhez különbözõ vastagságú (min. 3 mm - 3,4 mm) tartalék acélhuzal kalapácsszárak is szükségesek. Megjegyzés: a -gal jelölt eszközök minden szerhitelesítésnél szükségesek. * A szerhitelesítéshez víz- és szélmentes helység ajánlott. Az asztal lapja vízszintes kell, hogy legyen. 21

22 2. melléklet A szerek hitelesítésével kapcsolatos szakkifejezések angol-magyar szótára Device description, features Manufacturer Brand Model Catalogue N o Description A szer leírása, jellemzõi gyártó védjegy / márka modell / típus katalógus / gyártási szám jellemzõk (szín stb.) Homologation result Valid Invalid A hitelesítés eredménye megfelel nem felel meg Comments Certified by Date Signature Megjegyzés/ek hitelesítette dátum aláírás SHOT SÚLYGOLYÓ Measuremenents méretek Weight m kg tömeg Diameter D mm a súlygolyó átmérõje Average smoothness R a µm a felület érdessége DISCUS DISZKOSZ Measurements méretek Weight m kg tömeg Outside diameter of rim D mm a diszkosz/fémperem külsõ átmérõje Diameter of flat centre area D1 mm a fémlap átmérõje Thickness over flat centre area V mm vastagság a fémlapnál Thickness over rim R mm a perem vastagsága Average smoothness R a µm a felület érdessége 22

23 HAMMER KALAPÁCS Measurements méretek Weight m kg tömeg Length from inside of handle L mm teljes hossz a fogantyú belsejétõl mérve Wire (single) d mm az acél szál (drót) átmérõje Diameter of head D mm a fej átmérõje Grip type fogantyú típusa straight egyenes curved ívelt Brace type szár típusa straight egyenes curved ívelt Handle inside /fogantyú belsõ hossza straight egyenes curved ívelt Centre of gravity of head correct súlypont helye JAVELIN GERELY Measurements méretek Weight m g tömeg Overall length L0 mm teljes hossz Length from tip to C of G L1 mm a hegy csúcsától a súlypontig Length of head L3 mm a fémhegy hossza Length of grip L4 mm kötéshossz Diameter of shaft in front of grip D0 mm a kötés alatt a gerely átmérõje Diameter of shaft at rear of grip D1 mm a fémhegy legvastagabb része Diameter at tail D2 mm a gerely végének a vastagsága Angle of tip º a hegy csúcsánok a szöge Smoothaess of shaft R a µm a felület érdessége / max. 23

24 TARTALOMJEGYZÉK 1. Elõszó Bevezetés (a hitelesítésekkel kapcsolatos szabályok) A súlygolyó hitelesítése, szer és korcsoport adatok A diszkosz hitelesítése, szer és korcsoport adatok A kalapács hitelesítése, szer és korcsoport adatok A gerely hitelesítése, szer és korcsoport adatok Jegyzõkönyv minta a szerek elvesztése, ill. használhatatlanná válása esetére melléklet: A szerek hitelesítéséhez szükséges eszközök, segédeszközök listája melléklet: A szerek hitelesítésével kapcsolatos szakkifejezések angpl-nagyar szótára
