1 HYD-SDJ 1000A MAGASEMELŐ EREDETI HASZNÁLATI UTASÍTÁS Üzemszerű használatra nem alkalmas! Műszaki adatok Teherbíró képesség Maximális villaemelkedés Minimális villaemelkedés Villa szélesség Villa hosszúság Teljes villa szélesség Hosszúság Szélesség Magasság Súly 1000 kg 1600 mm 90 mm 175 mm 1095 mm 560 mm 1650 mm 750 mm 2080 mm 230 kg Magyarországi kizárólagos forgalmazó: Devon Imp-Ex Kft. Garanciális szerviz és raktár: 1211 Budapest, (Csepel Gyártelep) Déli bekötő-út 10/C Licensed by Hyundai Corporation, Korea

2 Feljegyzések:

3 FONTOS! Kérjük olvassa el a következő biztonsági előírásokat és működési szabályokat mielőtt működésbe hozná az emelőgépet. Biztonsági előírások Ne működtesse az emelőt, amíg: Nem tanulmányozta át alaposan és nem sajátította el a biztonságos működését az útmutató szabályainak megfelelően Kerülje a kockázatos és veszélyes helyzeteket Működés előtt mindíg vizsgálja meg alaposan, hogy minden rendben van-e. Vizsgálja meg a munkaterületet is. Kizárólag emelőként használja csak a gépet. Kérjük a következők alapos átolvasását, megértését és betartását A gyártó utasításait és biztonsági előírásait A dolgozókra vonatkozó biztonsági előírásokat és a munkahelyi biztonsági szabályzatot Kerülje a kockázatos szituációkat: A leesés, vagy lezuhanás kockázatát Soha ne lépjen a rakfelületre, a rakodást leszámítva és soha ne szállítson személyt (személyeket) és soha ne emelje meg Őket. Ne rakjon rá instabíl, vagy lazán rögzített rakományt. Ne emelje fel a rakományt, amíg az emelő stabíl, szilárd talajon nem áll. Lejtős területen ne mozgassa felemelt rakománnyal a gépet. Ne használja az emelőt erős, viharos szélben. Használat előtt ellenőrizze a munkaterületet, a lejtős, gödrös, hepehupás, laza, nem biztonságosan szilárd területek elkerülése érdekében. Ne tegye ki a gépet, a túlnyúló rakomány emelése, vagy leeresztése által okozta esetlegesen felesleges erőfeszítésnek.

4 Az ütközés kockázata: Ne emelje meg a rakományt addig, amíg meg nem Győződött róla, hogy a rakomány pontosan a rakodó villák közepén helyezkedik el. Ellenőrizze le a terhelési diagrammot, a helyes Középre való pozícionálás érdekében. Ellenőrizze le a munkaterületet, az esetleges az útban lévő tárgyakkal való ütközés elkerülésére tekintettel. Ne engedje le a rakományt, amíg teljesen meg nem győződött róla, hogy senki nem tartózkodik a gép alatt és fennakadás mentesen leresztheti azt. Testi sérülések kockázata: Mindíg tartsa a kezét és ujjait távol az emelőlánctól és minden olyan mozgó résztől ami esetleg becsípheti azokat. Nem megfelelő használatból eredő kockázatok: Soha ne hagyja felügyelet nélkül a rakománnyal megterhelt emelőgépet. Szakképzetlen személy az emelő szakszerűtlen használatával veszélybe sodorhatja munkatársai és saját testi épségét. A gép sérüléseiből eredő kockázatok: Ne használjon sérült, vagy hibásan működő emelőgépet. Ne használjon a rakodásnál kopott, vagy sérült, esetleg 3%-nál nagyobb mértékben megnyúlt láncokat. Minden egyes használat előtt alaposan ellenőrizze le a gép minden részletét. Győződjön meg róla, hogy minden alkatrész a helyén van és rendeltetésszerűen működik. Megfelelően beolajozva tartsa karban a láncot és minden mozgó alkatrészt. Az emelésből eredő kockázatok: Mindig a megfelelő emelési technikát alkalmazza a rakomány felhelyezésekor.

5 Főbb részek

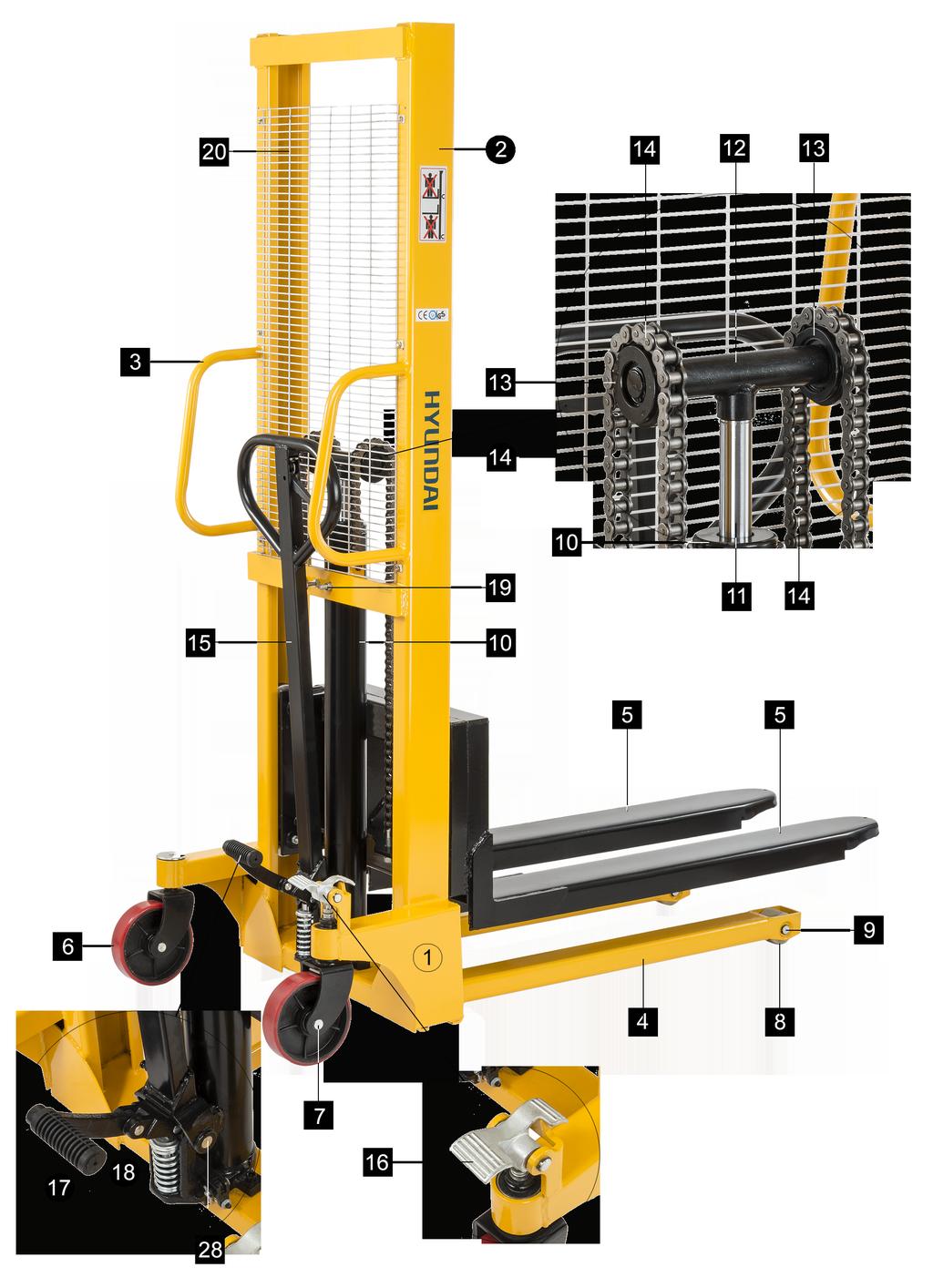

6 Főbb részek Megnevezések 1 Géptest 16 Fékpedál 2 Függőleges oszlop 17 Pumpáló lábkar 3 Toló-húzó markolat 18 Ellenrugó 4 Vizszintes keréktartó váz 19 Dugattyúház rögzítő csavarok 5 Teher emelővillák 20 Vádőrács 6 Hátsó forgó kerekek 21 Forgókerék tartó villák 7 Hátsó kerék tengely 22 Lánctartó és feszítő csavar 8 Első fix kerék 23 Lábkar tengely 9 Kerék tengely 24 Fékkar tengely 10 Dugattyú ház 25 Fékkar ellenrugó 11 Dugattyú tengely 26 Alátát a keréktartó villához 12 Lánckerék tartó rudazat 27 Csavar a keréktartó villákoz 13 Lánckerekek 28 Kézikar tengely 14 Láncok 15 Pumpáló kézikar

7 Működtetés előtti ellenőrző vizsgálatok: A hidraulikus kézi emelő irányítójának, ellenőrző vizsgálatot kell végeznie minden egyes munkafolyamat megkezdése előtt, hogy időben észlelhesse az esetleges meghibásodásokat az emelőgépen. Bizonyosodjon meg róla, hogy a használati utasításban olvasott összefüggések teljesen világosak és érthetőek-e. Győződjön meg róla, hogy minden alkatrész a helyén van és megfelelően működik. A következő elemeket a sérülések és a helytelen működés észlelése érdekében rendszeresen ellenőrizze le: Az olajpumpa és a hozzá kapcsolodó részek Az emelőgép alapelemei A géptest A lánc és a karok A kerekek A villák A fékrendszer A toló-húzó kar A csavarok, anyacsavarok és minden rögzítő elem Elenőrizze le alaposan: A horpadásokat, benyomódásokat és egyéb sérüléseket A rozsdát, vagy egyéb oxidáció okozta sérüléseket A működés tesztelése: A hidraulikus kézi emelő működtetőjének, lépésről lépésre tesztelnie kell minden egyes funkciót az emelőn. A fékek működésének ellenőrzése: Nyomja le a fékpedált, hogy lezárja a féket. Tolja meg a gépet. A gépnek nem szabad elmozdulnia. Lépjen a fékpedál hátsó részére, hogy feloldja a féket, az emelő most szabadon kell, hogy mozogjon.

8 Az emelő működésének ellenőrzése: Helyezze alsó állásba a kart (a) A kézikar, vagy a lábkarral történő pumpálás (emelés) közben az emelőkaroknak a rakománnyal, simán és egyenletesen kell felfelé emelkednie. Helyezze középállásba a kart (b) ez, az (üres állás) Húzza fel a kart (c). A rakománynak simán és egyenletesen kell lefelé haladnia. A kar elengedésével, a rakománynak meg kell állnia Megjegyzés: sérült, illetve hibásan, akadozva működő emelőt soha ne használjon. Ha a használat előtt elvégzendő működési tesztelés alatt, illetve a munkavégzés előtti ellenőrző vizsgálat alatt sérülést, vagy helytelenül működő funkciókat észlel, keressen egy szakképzett szerelőt. Az emelőgép hibáinak javítását a gyártó uatsításai szerint, kizárólag hozzáértő szakember végezheti el. Az emelőgép javítása után a felhasználónak még egyszer el kell végeznie a működtetést megelőző vizsgálatokat és ellenőrzéseket és csak ezt követően helyezheti üzembe az emelőgépet. A munkaterület alapos vizsgálata: Az emelő biztonságos müködtetéséhez a felhasználónak a munkavégzést megelőzően alaposan meg kell vizsgálnia a területet is, amelyen a munkát fogja végezni a géppel. Megelőzhetőek a következő veszélyes helyzetek: Mélyedések, lyukak, repedések miatti veszélyek Hepehupás és eltorlaszolt útvonalak Roncshalmazok, hulladékok okozta sérülések Magasan lévő akadályok, elektromos vezetékek Veszélyes területek Rázkódásra alkalmas területek Kedvezőtlen időjárási viszonyok Minden egyéb körülmény, ami nem eléggé biztonságos

9 Működési előírások: A rakományt úgy helyezze a villára, hogy az pontosan középen legyen. Ellenőrizze le a rakomány diagrammot, így biztos lehet abban, hogy megfelelő az elhelyezés. A kar lenyomása (a) után a kézi, vagy lábkar pumpálásával a rakomány emelkedni kezd. A rakomány leeresztéséhez húzza fel a kart (c) A hidraulikus kézi emelő rakománnyal együtt való mozgatása: A lehető legjobb rakomány nélkül mozgatni az emelőt. A felemelt rakománnyal megterhelt emelőt némileg nehezebb mozgatni. Kizárólag a következő biztonsági előírások betartásával lehet az emelőt ebben a (felemelt) állapotban mozgatni: A terület felszínének simának, akadálymentesnek kell lennie. A rakománynak tökéletesen középen kell elhelyezni a villákon. Kerülje a hírtelen indulást, fékezést, vagy irányváltoztatást. A rakomány mozgatás közben a lehető legalacsonyabb szinten legyen. Használat közben az emelő egyetlen részére se támaszkodjon. Soha ne hagyja felügyelet nélkül a felemelt rakománnyal megterhelt emelőt. Az emelő mozgatása enyhe lejtőn: Az emelőt nem ajánlatos lejtős területen használni, azonban van amikor szükséges (például teherautóról való lerakodásnál, stb., stb.) Ez esetben szükséges bizonyos biztonsági előírásokat betartani: A kijelőlt útvonal meredeksége nam haladhatja meg a 2%-ot. Az emelőről a rakománynak le kell kerülnie. A villáknak leeresztve kell lenniük.

10 A tényleges hordképesség: A hidraulikus kézi emelő tényleges teherbírása, a felhasználó teljes felelősége. Függ a felhasználótól, a talajtól, a gép állapotától és a rendszeres igénybevételtől is. Abban az esetben, ha a rakomány súlya meghaladja az emelő tényleges kapacitását, akkor a felhasználó mellett, egy vagy két embernek segédkeznie kell. Karbantartás Rendszeres karbantartás: A rendszeres karbantartás meghosszabbítja az emelőgép élettartamát. Lásd a rendszeres karbantartásról szóló táblázatot: Elemek Átvizsgálandó Rendszeresség 1 hónap 6 hónap 12 hónap Az emelő váza A rakodó rész! A kerekek A megterhelt részek, csapágyak, csapágyfészkek! Forgó elemek Minden elem! Olajszint és attól függően A hidraulikus részek olajcsere! Biztonsági szelep Az emelő lánc A lánc nyúlásának és kopásának mértéke!!! A fékek Azok megfelelő működése! A mozgató elemek Azok kenése és elhasználtságának ellenőrzése! Megjegyzés: A hidraulikus kézi emelőt, csak szakképzett szakember javíthatja és cserélheti a gép alkatrészeit.

11 Olajzás: Olajzáskor az emelővillák ne a legmagasabb pozícióba legyenek. Amennyiben az olajszint 2mm alá csökken, akkor pótolni kell azt. Ekkor az emelővilláknak a legalacsonyabb pozícióba kell lenniük. Olajcsere Távolítsa el a pumpa egységből az olajt, majd töltse fel azt. Használjon a hidraulikus olaj típusok hömérsékleti táblázatnak megfelelő olajt. Hőmérséklet Olaj -5 o C ~ +45 o C L-HM68 hidraulikus olaj ISO VG68-15 o C ~ -5 o C L-HM46 hidraulikus olaj ISO VG46 Hogyan nyomjuk ki a levegőt a pumpa egységből: A tömitőgyűrűk visszahelyezésekor levegő áramlik az egységbe. A kar lenyomása után néhányszor mozgassuk a kézi, vagy a lábpedált le és fel. A meghibásodások lehetséges okai és azok elhárítása: No. Meghibásodás Lehetséges okok Elhárítás 1 2 A villákat nem lehet a maximális magasságba emelni A villákat egyáltalán nem lehet megemelni Nincs elegendő olaj a rendszerben Nincs elegendő olaj Szennyeződött az olaj A szelep nem megfelelően működik A dugattyúrúd Pótoljuk a hiányzó olaj mennyiséget Pótolja az olajt Olajcsere Légtelenítést végezz Cseréltesse ki a eldeformálódott a dugattyú rudazatot kiegyensúlyozatlan rakomány miatt. 3 A villákat nem lehet egyáltalán A gép egyéb részei Cseréltesse ki a sérült leengedni sérültek a részeket kiegyensúlyozatlan rakomány miatt. 4 Szivárgás és olaj elfolyás A golyó beragadt a pumpába A tömítőgyűrűk elkoptak, vagy megsérültek. Tisztítsa ki a rendszert, cseréljen olajt Cseréltesse ki a tömitést. A gép egyéb részei Cseréltesse ki a sérült sérültek meg részeket A villák egy bizonyos Szennyeződött az olaj Cserélje le az olajt mélységnél nem mennek és a szelep nem tud (szűrt olajjal) 5 lejebb bezáródni Légtelenítse a rendszert Levegő került a Cserélje ki a rendszerbe tömítéseket

12 Failure analysis and solution The fault phenomenon Cause analysis, The solution 1 Unloading valve is not adjusted 1 Adjust Hand does not rise or rising slowly 2 Hydraulic oil pump mixed with impurities, so that the one-way valve does not close 2 Replace pure hydraulic oil 3 Oil pump leakage 3 Restore or replace Pull off handle,but the forks did not drop 4 Seal damage 4 Replace 5 Valve body damage 5 Restore or replace 1 Unloading valve is not adjusted well 1 Adjusted 2 Mechanical part of the active joint card can't work 2 Restore 3 Body part jammed 3 Restore or replace the forks still rise when the handle rod in the middle of a stop There is a decline of forks when the handle rod in the middle of a stop Lifting speed slow or crawling 4 Piston rod deformed 4 Replace 1 Unloading valve is not adjusted well 1 Adjusted 1 Unloading valve is not adjusted well 1 Adjusted 2 Oil pump leakage 2 Replace or restore 3 High pressure end seal damage 3 Replace 1 Serious leakage of hydraulic system 1 Restore 2 Seal aging or damage 2 Replace seal 3 There is air in the hydraulic system 3 Exclude air

13 Parts list directory Map7-1 Car body explosion diagram and parts catalog

14 Map7-1 Car body explosion diagram No. Part name QTY No. Part name QTY 101 Hexagon head bolts The left rear wheel fork weldment Flat washer The brake pressure cap Flat washer Hexagon thin nuts Hexagonal nut The brake lever Car body welding The right rear wheel fork weldment Pacific washer Locking plate Hexagon head bolts Shaft with elastic ring Safety net The rear casing Hexagonal nut After the shaft chain screw Deep groove ball bearing chain The rear wheel U card Elastic cylindrical pin Cap nut The brake pedal Hexagon head bolts The brake shaft magnet Slot length cylindrical side set screws Hexagon head bolts Shaft with elastic ring The rear cover dust cover eccentric Shaft with elastic ring Hex cylinder head screw Deep groove ball bearing The front wheel Single row taper roller bearings Front axle 2

15 Map7-2 Double car explosion diagram and parts catalog

16 Map7-2 Double festival bodywork explosion figure No. Part name QTY No. Part name QTY 101 Hexagonal nut The brake lever The upper adjusting screw The right rear wheel fork weldment Cylindrical roller bearing Locking plate Shaft with elastic ring Shaft with elastic ring All electric clearance adjustment The rear casing Car body welding After the shaft Big flat washer Deep groove ball bearing Hexagon head bolts The rear wheel Safety net Elastic cylindrical pin Hexagonal nut The brake pedal chain screw The brake shaft chain Slot length cylindrical side set screws U card Shaft with elastic ring Hexagonal nut eccentric Flat washer Hex cylinder head screw Cap nut The front wheel Hexagon head bolts Front axle The magnet Shaft with elastic ring Hexagon head bolts Idler pulley The rear cover dust cover Deep groove ball bearing Deep groove ball bearing Hole with elastic ring Single row taper roller bearings Allen flat end set screws The left rear wheel fork weldment Under the post within the connection Hexagon head bolts Flat plate washer Standard spring washer Standard spring washer The brake pressure cap Hex cylinder head screw Hexagon thin nuts 1

17 Map7-3 Hoisting frame explosion diagram and parts catalog Map7-3 Hoisting frame explosion diagram No. Part name QTY 201 Check ring Fork plate shaft Fork welding pieces All electric clearance adjustment Idler pulley Deep groove ball bearing Hole with elastic ring Hexagonal nut Hexagon head bolts Lifting frame welding seam 1

18 Form 7-4 Hoisting frame parts catalog No. Part name QTY No. Part name QTY 301 Piston rod O sealing ring Shaft with elastic ring rod Deep groove ball bearing sheath Chain wheel O sealing ring Hole with elastic ring The relief valve adjusting screw Sprocket shaft weldment The relief valve spring Cylinder head The relief valve spring The piston rod shield Steel ball O dust ring handle O sealing ring Inner hexagonal screw The piston rod sealing ring Hand connecting shaft Oil plug Roller shaft Oil pump weldment Standard spring washer Clamping ring Inner hexagonal screw Spring cover Roller wheel Pump core Roller cover Spring Foot pedal set Dust ring Foot pedal connecting shaft Sealing ring Elastic pin Valve plug Foot pedal Copper sheet Foot rack High pressure spring Metalloid nut Valve core Hexagonal nut Valve body Drop bolt O Sealing ring chain Steel ball Pulling rod Switch plate Elastic pin B cotter pin Roller handle Cotter pin Elastic pin Hex nut Small hand bag glue Slotted flat end set screws Elastic pin Pushing spring Return spring O sealing ring Locate the shell Top rod cover Elastic pin 1

19 Form 7-4 Oil pump explosion diagram and parts catalog

20 Double oil pump explosion diagram and parts catalog Map7-4 CTY-E Double oil pump explosion figur

21 Form 7-5 Double oil pump parts catalog No. Part name QTY No. Part name QTY 301 The piston rod O ring Shaft with elastic ring Plunger sleeve Deep groove ball bearing O ring sprocket The top bar Hole with elastic ring sheath Hexagon head bolts O ring Sprocket shaft weldment The relief valve adjusting screw Flat washer The relief valve spring Standard spring washer Safety seat Hexagonal nut Steel ball Cylinder head Grip weldment The piston rod shield Allen flat end set screws O ring Hand connecting shaft O ring Roller shaft The piston rod sealing ring Standard spring washer Oil plug Hex cylinder head screw Oil pump weldment roller Compression ring Roller set Spring gland Foot pedal set The pump core Foot pedal connecting shaft The pump core spring Elastic cylindrical pin Shield pump core The pedals The pump core sealing ring The pedals High voltage plug Insert nut, not of metal Copper gaskets Hexagonal nut High pressure valve disc spring Eyelet bolt High pressure valve core The chain High pressure valve body Tie rod O ring Elastic cylindrical pin Steel ball Hand wheel Switch board Elastic cylindrical pin Type B pin Small hand bag glue Cotter pin Elastic cylindrical pin Hexagonal nut Return spring Slotted flat end set screws Locate the shell Plunger spring Elastic cylindrical pin 1

22 CE MEGFELELŐSÉGI NYILATKOZAT A 79/1997(XII. 31) IKIM rendelet és a 31/1999. (VI.11.) GM-KHVM és a 21/1998 (IV.17) IKIM rendelet előírásai szerint. Száma: 28-01/2016 Alulírott az alábbi gyártó nevében: Illetve a gyártó meghatalmazottja/ Európai Importőr: Ezennel kijelentem, hogy az alábbi termék : Megfelel a következő EK direktívák előírásainak : 98/37/EC A Tagországok Jogharmonizációs Bizottságának direktívája a gépek biztonsági követelményeiről, és megfelelőségének tanúsításáról. és, hogy az alább hivatkozott szabványok és/vagy műszaki előírások kerülnek alkalmazásra: -harmonizált szabványok EN : Egyéb hivatkozások és vonatkozó direktíva (-ák) által megkívánt információk: Certificate No: AM , Rep. No.: A CE jel első kiadásának ideje és helye: Készült a CENELEC 3. sz, Memorandum A melléklet valamint az EN figyelembevételével. Budapest, Tóth János Ügyvezető igazgató
