3 TARTALOMJEGYZÉK Az eredeti kezelési útmutató fordítása weiß nichthu Tartalomjegyzék Jelmagyarázat Általános biztonsági előírások Megfelelő személyzet Tulajdonságok Szavatosság / felelősség-korlátozás A blokkok ellenőrzése Felszerelés a munkaasztalra Alkalmazás Rögzítés Utólagos megmunkálás a fogorvosnál Utólagos ellenőrzés a fogorvosnál Környezetvédelem Tartozékok Letöltési infók

4 JELMAGYARÁZAT Jelmagyarázat Figyelmeztető megjegyzések A szövegben szereplő figyelmeztető megjegyzések egy színes hátterű, veszélyre figyelmeztető háromszöggel vannak megjelölve és be vannak keretezve. Az áramütéssel kapcsolatos veszélyek esetén a veszélyre figyelmeztető háromszögben a felkiáltójel helyett egy villám jele látható. A figyelmeztető megjegyzések elején található figyelemfelkeltő kifejezések a következményeket és azok súlyosságát jelölik, amelyek a veszély elhárítására szolgáló intézkedések elmulasztása esetén fellépnek. _ TÁJÉKOZTATÓ: ez azt jelenti, hogy anyagi károk léphetnek fel. _ VIGYÁZAT: ez azt jelenti, hogy enyhe vagy közepesen súlyos személyi sérülések léphetnek fel. _ FIGYELMEZTETÉS: ez azt jelenti, hogy súlyos személyi sérülések léphetnek fel. _ VESZÉLY: ez azt jelenti, hogy életveszélyes személyi sérülések léphetnek fel. Fontos információk Az olyan, fontos információkat, amelyek nem állnak az emberekre vagy tárgyakra vonatkozó veszélyekkel kapcsolatban, az alábbi szimbólummal jelöljük. Ezeket vonallal be is keretezzük. 4

5 JELMAGYARÁZAT Az útmutatóban található további szimbólumok Jel Magyarázat Egy cselekvés leírás egy pontja _ Egy lista pontja Egy cselekvés leírás vagy egy lista alpontja [3] A szögletes zárójelek közötti számok az ábrákon található jelölő számokra vonatkoznak További jelek a terméken Jel REF LOT i Magyarázat Cikkszám Gyártási adag kódja Gyártó Vegye figyelembe a Használati útmutatót! Gyártási dátum Felhasználási határidő Rx only A terméket az U.S.A Szövetségi Törvényének megfelelően csak egy fogorvos adhatja el, vagy egy fogorvos megbízása alapján szabad eladni. 5

6 ÁLTALÁNOS BIZTONSÁGI ELŐ ÍRÁSOK Általános biztonsági előírások VIGYÁZAT: A cirkóniumoxid pora egészségi károsodásokat okozhat! A megmunkálás során viseljen személyes védő ruhát (porvédő álarc, védőszemüveg, ). A por/füst/gáz/köd/gőzök/permet belélegzése tilos. Kerülni kell az anyagnak a környezetbe való kijutását. Megfelelő személyzet MEGJEGYZÉS: A terméket csak megfelelő szakképzettségű fogtechnikus dolgozhatja fel. Tulajdonságok A termék rendeltetése Cirkóniumoxid blokkok rögzített és kivehető fogpótlások készítésére. A termék leírása A Ceramill Zolid Preshades blokkok cirkóniumoxidból (Y-TZP ZrO 2 ) fogászati célokra készült előfestékezett nyers blokkok (A DINENISO6872 szabványnak megfelelő II. típusú alkalmazási terület, 6. osztály). 6

7 TULAJDONSÁGOK A blokkok rögzített és kivehető protetikai ellátások (például koronák és hidak, kónuszos és teleszkóp-koronák, szuprakonstrukciók stb.) előállítására szolgálnak. A Ceramill Zolid Preshades nyersdarabok három különböző színben, és minden színben három különböző magasságban kaphatók. Ezeket a nyersdarabokat nem a Ceramill Liquids folyadékokkal színezik, hanem a végső szinterelés után a Ceramill Stain&Glaze anyaggal festik be, vagy a leplezési technikához vázként használják. Az alábbi táblázatban a mindenkori fogszín eléréséhez használható Ceramill Zolid Preshades anyagokkal kapcsolatos javaslatok találhatók. ehhez a színhez ideális O a színt el lehet érni ehhez a színhez nem alkalmas A Ceramill Zolid Preshades a megadott végső szinterelés után megfelel a DIN EN ISO 6872 szabvány követelményeinek és megfelelő további megmunkálás után (lásd a 13 és az utána következő oldalon) az ISO szabvány követelményeinek is. Fogszín Festetlen szín A1 A2 A3 A3,5 B1 B2 B3 Ceramill Zolid Preshades 1 O O Ceramill Zolid Preshades 2 O Ceramill Zolid Preshades 3 O O Ceramill Zolid Preshades 0 Fehérítés 7

8 TULAJDONSÁGOK Biztonsági adatlap / Konformitási nyilatkozat A biztonsági adatlap és a konformitási nyilatkozat kérésre a címen kapható. Műszaki adatok Egység Érték Hajlítási szilárdság (4-pont) MPa 1200 ± 200 Rugalmassági modulus GPa > 200 Szemcsenagyság μm 0,6 Sűrűség g/cm 3 6,05 Nyitott porozitás % 0 Hőtágulási együttható ( C) 1/K 11 ± 0, Kémiai oldhatóság μg/cm 2 < 5 Rádióaktivitás Bq/g < 0,2 Kémiai összetétel Oxid Tömegszázalék ZrO 2 + HfO 2 + Y 2 O 3 99,0 Y 2 O 3 4,5-5,6 HfO 2 < 5 Al 2 O 3 < 0,5 egyéb oxidok < 1 8

9 TULAJDONSÁGOK A nyersblokkok tartóssága A Ceramill Zolid Preshades cirkóniumoxid blokkok megfelelő tárolás esetén a gyártási dátumtól kezdve 5 évig felhasználhatók. Tárolás A Ceramill Zolid Preshades blokkokat az eredeti csomagolásban, száraz helyen tárolja. 9

10 TULAJDONSÁGOK Kiszerelések Cikkszám Megnevezés Leírás doboz Ceramill Zolid Preshades 1, 98 x 12 N Ceramill Zolid Preshades 1, 98 x 16 N Ceramill Zolid Preshades 1, 98 x 20 N Ceramill Zolid Preshades 2, 98 x 12 N Ceramill Zolid Preshades 2, 98 x 16 N Ceramill Zolid Preshades 2, 98 x 20 N Ceramill Zolid Preshades 3, 98 x 12 N Ceramill Zolid Preshades 3, 98 x 16 N Ceramill Zolid Preshades 3, 98 x 20 N Ceramill Zolid Preshades 0, 98 x 12 N Ceramill Zolid Preshades 0, 98 x 16 N Ceramill Zolid Preshades 0, 98 x 20 N Cirkóniumoxid blokk, előfestékezett, mm Cirkóniumoxid blokk, előfestékezett, mm Cirkóniumoxid blokk, előfestékezett, mm Cirkóniumoxid blokk, előfestékezett, mm Cirkóniumoxid blokk, előfestékezett, mm Cirkóniumoxid blokk, előfestékezett, mm Cirkóniumoxid blokk, előfestékezett, mm Cirkóniumoxid blokk, előfestékezett, mm Cirkóniumoxid blokk, előfestékezett, mm Cirkóniumoxid blokk, előfestékezett, mm Cirkóniumoxid blokk, előfestékezett, mm Cirkóniumoxid blokk, előfestékezett, mm Csomag, 1db. Csomag, 1db. Csomag, 1db. Csomag, 1db. Csomag, 1db. Csomag, 1db. Csomag, 1db. Csomag, 1db. Csomag, 1db. Csomag, 1db. Csomag, 1db. Csomag, 1db. 10

11 SZAVATOSSÁG / FELELŐ SSÉG-KORLÁTOZÁS Szavatosság / felelősség-korlátozás A felhasználási technikára vonatkozó ajánlások, függetlenül attól, hogy ezek szóban, írásban, vagy egy gyakorlati oktatás keretében kerültek átadásra, irányelveknek számítanak. Termékeinket folyamatosan továbbfejlesztjük. A termékek kezelési módjának és összetételének bármikori megváltoztatására minden jog fenntartva. A blokkok ellenőrzése A Ceramill Zolid Preshades blokkok átvétele után feltétlenül ellenőrizze azok kifogástalan optikai állapotát. A (szállítás során) megrongálódott blokk felhasználása után benyújtott reklamációs igényt nem vehetjük figyelembe. Felszerelés a munkaasztalra A blokkok felszerelése a mindenkori marógép használati utasításában kerül leírásra. Alkalmazás Javallatok _ anatómikusan redukált korona- és hídvázak a frontfogak és a hátsó fogak területén és monolit (teljesen anatómikus) koronák és hidak _ anatómikusan redukált hídvázak legfeljebb három összefüggő köztes hídtaggal elől és legfeljebb két összefüggő köztes hídtaggal a hátsó fogaknál, maximális anatómikus hosszúság: 50 mm 11

12 ALKALMAZÁS _ monolit hidak legfeljebb két összefüggő köztes hídtaggal a hátsó fogak területén, maximális anatómikus hosszúság: 50 mm _Szabad végű hídvázak és hidak legfeljebb egy köztes hídtaggal (legfeljebb egy szabadvégű lengő tag, legfeljebb a második premoláris fogig). Kanadára vonatkozó indikációs korlátozások _Egyes koronák _Frontfoghidak _ Legfeljebb négy tagot tartalmazó hátsó hidak Ellenjavallatok _ nem elegendő mennyiségű maradék foganyag _ nem kielégítő preparációs eredmények _ nem kielégítő szájhigiénia _ több mint két összefüggő köztes hídtag a hátsó fogak területén _ ismert összeférhetetlenség az alkotórészekkel szemben _Erősen elszíneződött foganyagok Anyagspecifikus vázparaméterek A Ceramill Zolid Preshades cirkóniumoxid vázak sűrűre szinterelt állapotban való előállításához a következő anyagspecifikus vázparamétereket kell figyelembe venni: a váz minimális vastagsága mm-ben Összekötő elem keresztmetszete, mm 2 az összefüggő hídtagok legnagyobb száma Anterior Posterior Anterior Posterior Ceramill Zolid Preshades 0,

13 ALKALMAZÁS A Ceramill Zolid Preshades nyersblokkoknak az Amann Girrbach által meghatározott tágulási, illetve zsugorodási együtthatói a nyersblokkokon adagonként meg vannak adva. Egyes korona Részletes minimális falvastagság értékek és összekötő keresztmetszetek Szerkezeti vázlat Az egységek száma összesen Az összefüggő hídtagok száma Falvastagság mm-ben incizál/ okkluzál körben Összekötő elem keresztmetszete, mm 2 1 0,7 0,5 1 0,5 0,5 Első híd OXO 3 1 0,5 0,5 > 7 OXXO OXXXO ,7 0,5 > 9 Hátsó híd OXO 3 1 0,7 0,5 > 9 Indikáció Primer részek / dupla koronák Szabadvégű híd OXXO 4 2 1,0 0,7 > 12 OOX OOOX 3 4 Szabadvégű lengő tag OXOX szabadvégű lengő tag 1,0 0,7 > 12 1,0 0,7 > 12 O Pillérkorona X Hídtag 13

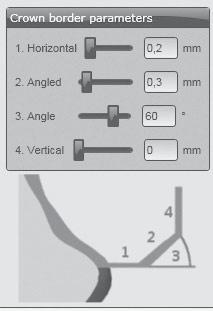

14 ALKALMAZÁS Szél-paraméterek a CAD-szoftverben A Ceramill Zolid Preshades esetén ügyeljen arra, hogy a szélek vastagsága elég nagy legyen. A javasolt értékek a következők: _ 1. A szél vastagsága (Horizontal): 0,2 mm _ 2. Meghajlított rész (Angled): 0,3 mm _ 3. Szög (Angle): 60 _ 4. Magasság (Vertical): 0 mm Tangenciális preparálás esetén növelje meg a szél vastagságát és a meghajlított részt, például: _ 1. A szél vastagsága (Horizontal): 0,25-0,3 mm _ 2. Meghajlított rész (Angled): 0,35-0,4 mm Tartsa be a cirkóniumoxid sajátosságainak megfelelő konstrukciós formákat és ne alakítson ki hegyes sarkokat. Pozícionálás a CAM-szoftverben Használjon elegendő számú és elegendő vastagságú tartórudat (legalább 3 rúd az egyes koronákhoz, vastagság > 1,7 mm). A tartórudakat a korona szélétől kb. 1-2 mm távolságra helyezze el, főleg, ha a koronáknak nagyok a szélei. Ezzel megtámasztja a korona széleit. > 1,7 mm 1-2 mm 14

15 ALKALMAZÁS A koronát úgy pozicionálja nyersblokkban, hogy a korona szélei legalább 1 mm távolságra legyenek a nyersblokk felületétől. Így a korona nem érintkezik a nyersblokk szinterhártyájával. >1 mm Elválasztás a nyersblokktól és kiemelés A vázaknak a nyersblokktól való elválasztása és kiemelése során a lehető legnagyobb óvatossággal kell eljárni: A vázakat egy vízhűtés nélküli turbina és egy hegyes gyémánttal válassza el a nyersblokktól. Az összekötő elemek lecsiszolásához és a vázak kisimításához az Amann Girrbach polírozó készletét célszerű használni. Végső szinterelés A szintereléshez a Ceramill Therm magas hőmérsékletű kemence (178300/178350) vagy egy más jóminőségű és megfelelő kemence használatát javasoljuk (lásd ehhez a mindenkori szinterező kemence Kezelési Utasítását is). A szintereléshez egy különálló szinterelő tálca (178370) és szinterelő golyók (178311) kerülnek alkalmazásra. 15

16 ALKALMAZÁS MEGJEGYZÉS: Az anyag áttetszősége megszűnhet! Ezt a szinterelő tálcát a golyókkal csak a Ceramill Zolid Preshadeshez használja, a Ceramill ZI-hez ne! Ceramill Zolid Preshades vázakat és Ceramill ZI vázakat nem szabad egy közös szinterelő tálcában szinterelni! A Ceramill Zolid Preshades vázakat és a ZI vázakat egymás fölé helyezett külön szinterelő tálcákban egyazon szinterelési eljáráson belül is szabad szinterelni. A szinterelő tálcákat csak a Ceramill Therm II (178350) berendezésben lehet egymásra rakni. Tegye be a Ceramill Zolid Preshades vázakat a szintereléshez a szinterelő golyókkal (178311) teli szinterelő tálcába (178370). A vázakat nyomja kissé rá a szinterelő golyókra, hogy azok megfelelően meg legyenek támasztva. MEGJEGYZÉS: Ügyeljen arra, hogy ne ékelődjenek be golyók a fogak közötti térbe vagy a korona kavításaiba! A vázak végső szinterelését a következő program szerint kell végrehajtani: Felfűtési szakasz: A szobahőmérsékletről az 1450 C végső hőmérsékletre felhevítés; felhevítési sebesség 5-10 K/perc Hőtartási fázis a végső hőmérsékleten: 2 óra 16

17 ALKALMAZÁS Lehűtési fázis: Az 1450 C végső hőmérsékletről a szobahőmérsékletre való lehűtés (legalább < 200 C); kb. 5 K/perc (körülbelül 5 óra) Vázak leplezéshez / Ceramill Zolid Preshades Utólagos megmunkálás A cirkóniumoxid vázakat a végső szinterelés befejezése után a szükségnek megfelelően nyomásmentes eljárással egy vízhűtéses laboratóriumi turbinával és erre megfelelő gyémántcsiszolókkal (ajánlás: szemcsenagyság kb. 40 μm) utólagosan meg lehet munkálni. A váz előkészítése a leplezéshez Az illeszkedési pontosság, az érintkezési pontok és az okklúzió ellenőrzése után: A korona belső felületeit korund lefúvással (alumíniumoxid, 110 μm, nyomás 2 bar), majd gőzöléssel tisztítsa meg. Leplezőkerámia A Ceramill Zolid Preshades leplezéséhez a hagyományos cirkóniumoxid-leplezőkerámiák (például Creation ZI-CT) jól használhatók. A Ceramill Zolid Preshades nyersblokkok hőtágulási együtthatója a műszaki adatokban található (lásd a 8. oldalon). Ha egy híd legalább öt egységből áll, vagy ha a hídban masszív köztes tagok vannak, célszerű a lehűtést 500 C hőmérsékletig lépésekben végrehajtani. 17

18 ALKALMAZÁS Monolit fogpótlás / Ceramill Zolid Preshades Utólagos megmunkálás A végső szinterelés végrehajtása után: A cirkóniumoxid vázakat a szükségnek megfelelően nyomásmentes eljárással egy vízhűtéses laboratóriumi turbinával és erre megfelelő gyémántcsiszolókkal (ajánlás: szemcsenagyság kb. 40 μm) utólagosan meg lehet munkálni. Az antagonista fogakkal és a szomszédos fogakkal való érintkezési felületeket sűrűre szinterelt állapotban magas fényességűre kell polírozni. Ehhez az Amann Girrbach polírozó készletének használatát javasoljuk (lásd a polírozó készlet megmunkálási tájékoztatóját is). A váz előkészítése a színezéshez és glazírozáshoz Az illeszkedési pontosság, az érintkezési pontok és az okklúzió ellenőrzése után: A korona belső felületeit korund lefúvással (alumíniumoxid, 110 μm, nyomás 2 bar), majd egy ultrahangos fürdőben és/vagy gőzöléssel tisztítsa meg. A koronák külső felületeit nem szabad korunddal lefújni. Ha egy híd legalább öt egységből áll, vagy ha a hídban masszív köztes tagok vannak, célszerű a lehűtést 500 C hőmérsékletig lépésekben végrehajtani. Színezés és glazírozás Ezután színezze és glazírozza az egységeket. Ehhez az Amann Girrbach színező és glazírozó készletének használatát javasoljuk (lásd a színező és glazírozó készlet megmunkálási tájékoztatóját is). 18

19 RÖGZÍTÉS Rögzítés Hagyományos cementezés: A Ceramill Zolid Preshades vázak magas szilárdsága és stabilitása következtében a legtöbb esetben egy hagyományos rögzítési eljárást cinkoxid-foszfátcementtel vagy glazionomer cementtel (például GC Fuji Plus) lehet alkalmazni. A hagyományos cementezésnél ügyeljen a kielégítő tartóerőre és a legalább 3 mm-es maradék csonkmagasságra! Adhezív rögzítés: Az adhezív rögzítéshez Panavia 21 vagy Panavia F 2,0 rögzítő kompozit alkalmazását javasoljuk, ezek kitűnően tapadnak a cirkóniumoxid vázanyaghoz. Az ideiglenes cementezést nem ajánljuk, mivel a vázak az eltávolítás során megrongálódhatnak. Utólagos megmunkálás a fogorvosnál Ha a fogorvosnak a fogpótlást a paciens szájában be kell csiszolnia, akkor az egységeket ezután ismét magas fényességűre kell polírozni. A becsiszoláshoz csak gyémantcsiszolókat (ajánlás: szemcsenagyság kb. 40 μm) használjon. A polírozáshoz Amann Girrbach gyémántpolírozó készletének használatát javasoljuk (lásd a polírozó készlet megmunkálási tájékoztatóját is). 19

20 UTÓLAGOS ELLENŐ RZÉS A FOGORVOSNÁL MEGJEGYZÉS: Ha a fogpótlást nem kielégítő módon polírozzák, az antagonista fogazat a kopás következtében megrongálódhat! Utólagos ellenőrzés a fogorvosnál Nyomatékosan javasoljuk, hogy a monolit fogpótlást évente egyszer a paciens szájában ellenőrizze. Ekkor ellenőrizze a maradék fogazatot, az antagonista fogazatot és a puha szöveteket. Szükség esetén hozzon korrekciós intézkedéseket. Itt is mindenképpen ügyeljen arra, hogy az objektumokat ezután tükörsimára kell polírozni. Környezetvédelem Csomagolás A csomagolás szempontjából Amann Girrbach részt vesz az adott országban érvényes újrafelhasználási rendszerben, amely garantálja az optimális újrafeldolgozást. Valamennyi felhasznált csomagolóanyag a környezettel összeegyeztethető és újrafeldolgozható. A nyersblokkok hulladékkezelése Nagyobb mennyiséget nem szabad a háztartási szeméttel együtt ártalmatlanítani. Kisebb mennyiségeket a háztartási szeméttel együtt is lehet tárolni. Ne hagyja a hulladékot a csatornákba jutni. A nem megtisztítható csomagolást megfelelően ártalmatlanítani kell. Az ártalmatlanítást a hatósági előírásoknak megfelelően kell végrehajtani. 20
