1 _ Használati utasítás

2

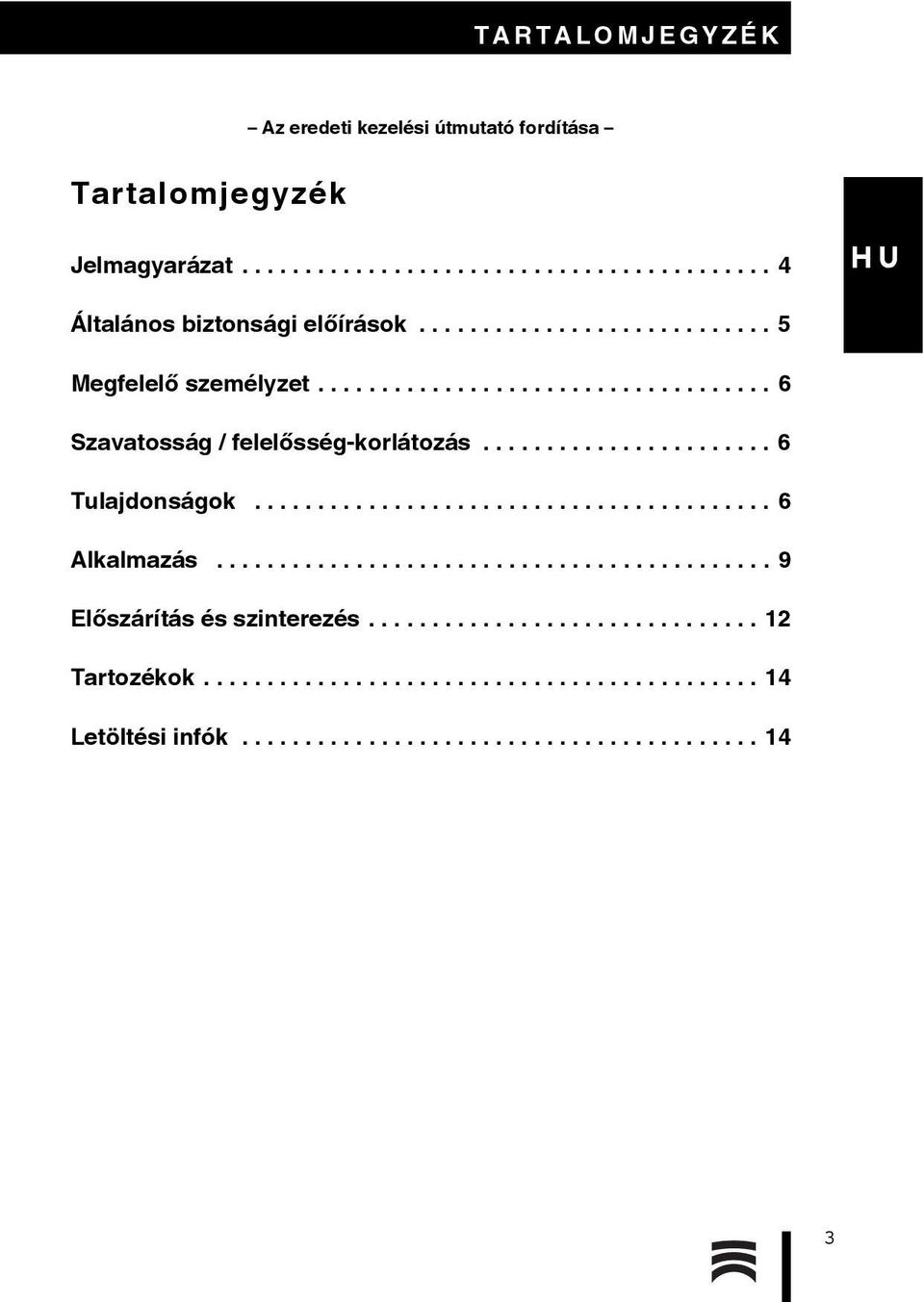

3 TARTALOMJEGYZÉK Az eredeti kezelési útmutató fordítása weiß nichthu Tartalomjegyzék Jelmagyarázat Általános biztonsági előírások Megfelelő személyzet Szavatosság / felelősség-korlátozás Tulajdonságok Alkalmazás Előszárítás és szinterezés Tartozékok Letöltési infók

4 JELMAGYARÁZAT Jelmagyarázat Figyelmeztető megjegyzések A szövegben szereplő figyelmeztető megjegyzések egy színes hátterű, veszélyre figyelmeztető háromszöggel vannak megjelölve és be vannak keretezve. Az áramütéssel kapcsolatos veszélyek esetén a veszélyre figyelmeztető háromszögben a felkiáltójel helyett egy villám jele látható. A figyelmeztető megjegyzések elején található figyelemfelkeltő kifejezések a következményeket és azok súlyosságát jelölik, amelyek a veszély elhárítására szolgáló intézkedések elmulasztása esetén fellépnek. _ TÁJÉKOZTATÓ: ez azt jelenti, hogy anyagi károk léphetnek fel. _ VIGYÁZAT: ez azt jelenti, hogy enyhe vagy közepesen súlyos személyi sérülések léphetnek fel. _ FIGYELMEZTETÉS: ez azt jelenti, hogy súlyos személyi sérülések léphetnek fel. _ VESZÉLY: ez azt jelenti, hogy életveszélyes személyi sérülések léphetnek fel. Fontos információk Az olyan, fontos információkat, amelyek nem állnak az emberekre vagy tárgyakra vonatkozó veszélyekkel kapcsolatban, az alábbi szimbólummal jelöljük. Ezeket vonallal be is keretezzük. 4

5 ÁLTALÁNOS BIZTONSÁGI ELŐ ÍRÁSOK Az útmutatóban található további szimbólumok Jel Magyarázat Egy cselekvés leírás egy pontja _ Egy lista pontja Egy cselekvés leírás vagy egy lista alpontja [3] A szögletes zárójelek közötti számok az ábrákon található jelölő számokra vonatkoznak Általános biztonsági előírások VIGYÁZAT: Egészségkárosító hatás! A megmunkálás során viseljen személyes védő ruhát (kesztyű, védőszemüveg, ). A gőzök belégzését kerülje el. MEGJEGYZÉS: A Ceramill Liquids FX terméket csak a fehér Ceramill Zolid FX-szel használja. Ne keverje a Ceramill Liquid FX-et más Ceramill Liquid termékekkel. Vegye figyelembe a Ceramill Liquid festékek mindenkori használati utasításait. Az előszínezett nyersblokkok használata a Ceramill Liquid FX-szel nincs engedélyezve. 5

6 MEGFELELŐ SZEMÉLYZET Megfelelő személyzet MEGJEGYZÉS: A terméket csak megfelelő szakképzettségű fogtechnikus dolgozhatja fel. Szavatosság / felelősség-korlátozás A felhasználási technikára vonatkozó ajánlások, függetlenül attól, hogy ezek szóban, írásban, vagy egy gyakorlati oktatás keretében kerültek átadásra, irányelveknek számítanak. Termékeinket folyamatosan továbbfejlesztjük. A termékek kezelési módjának és összetételének bármikori megváltoztatására minden jog fenntartva. Tulajdonságok A termék leírása A Ceramill Liquid FX termékek víz alapú festőfolyadékok, amelyek marással készített és előszinterelt fehér Ceramill Zolid FX vázak részleges vagy teljes színezésére szolgálnak. A Ceramill Liquid FX 16 alapszínben és 6 intenzív színben kapható: _ 16 Vita classical szín (A-D) _ OR (narancsszínű) intenzív szín a barázda- és fognyak-tartományhoz _ GR (szürke), BL (kék) és VIO (ibolyaszínű) intenzív szín a fogcsúcstartományhoz _ RO (rózsaszínű) és GIN (fogínyszínű) intenzív szín a fogíny-tartományhoz 6

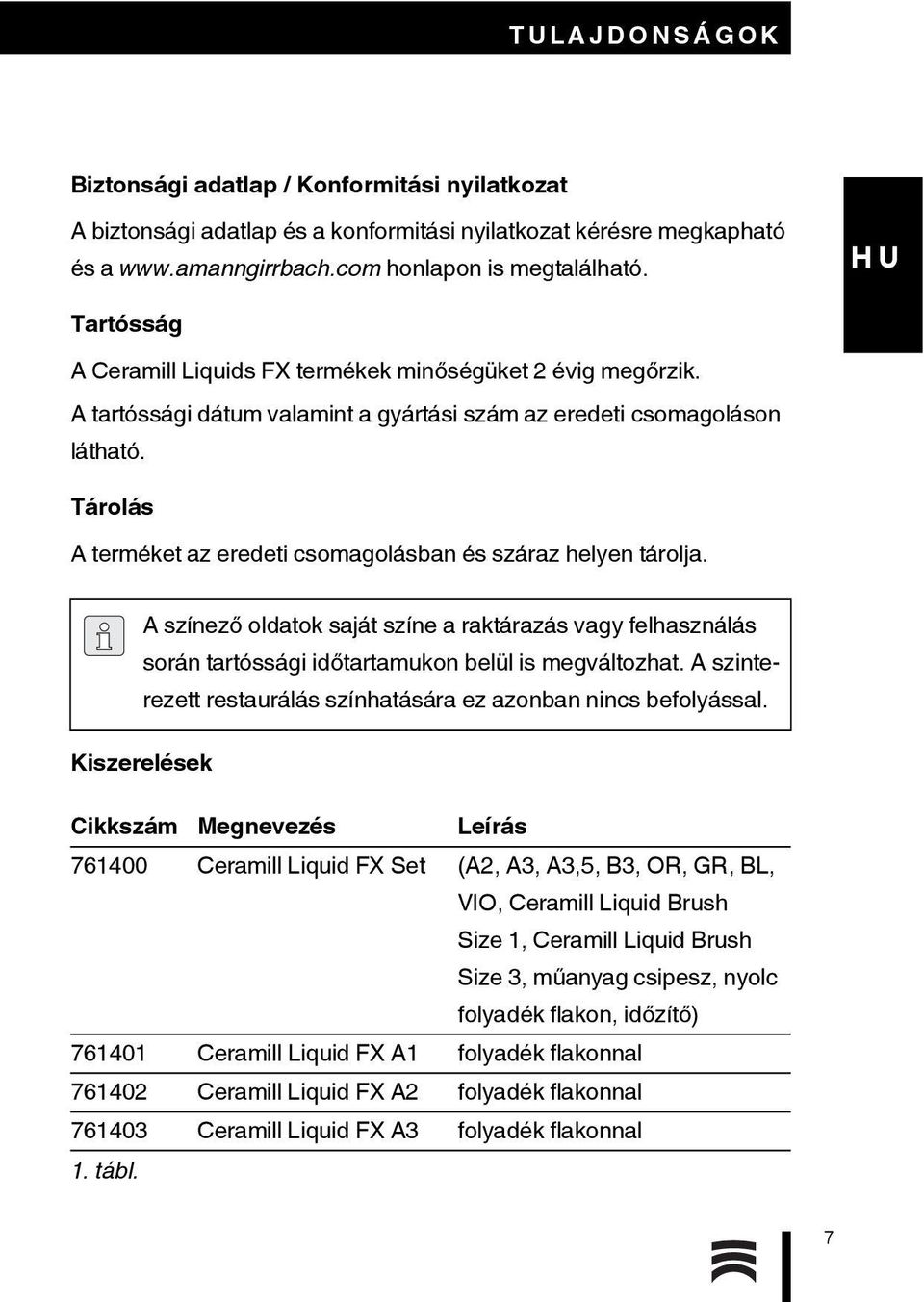

7 TULAJDONSÁGOK Biztonsági adatlap / Konformitási nyilatkozat A biztonsági adatlap és a konformitási nyilatkozat kérésre megkapható és a honlapon is megtalálható. Tartósság A Ceramill Liquids FX termékek minőségüket 2 évig megőrzik. A tartóssági dátum valamint a gyártási szám az eredeti csomagoláson látható. Tárolás A terméket az eredeti csomagolásban és száraz helyen tárolja. A színező oldatok saját színe a raktárazás vagy felhasználás során tartóssági időtartamukon belül is megváltozhat. A szinterezett restaurálás színhatására ez azonban nincs befolyással. Kiszerelések Cikkszám Megnevezés Leírás Ceramill Liquid FX Set (A2, A3, A3,5, B3, OR, GR, BL, VIO, Ceramill Liquid Brush Size 1, Ceramill Liquid Brush Size 3, műanyag csipesz, nyolc folyadék flakon, időzítő) Ceramill Liquid FX A1 folyadék flakonnal Ceramill Liquid FX A2 folyadék flakonnal Ceramill Liquid FX A3 folyadék flakonnal 1. tábl. 7

8 TULAJDONSÁGOK Cikkszám Megnevezés Leírás Ceramill Liquid FX A3,5 folyadék flakonnal Ceramill Liquid FX A4 folyadék flakonnal Ceramill Liquid FX B1 folyadék flakonnal Ceramill Liquid FX B2 folyadék flakonnal Ceramill Liquid FX B3 folyadék flakonnal Ceramill Liquid FX B4 folyadék flakonnal Ceramill Liquid FX C1 folyadék flakonnal Ceramill Liquid FX C2 folyadék flakonnal Ceramill Liquid FX C3 folyadék flakonnal Ceramill Liquid FX C4 folyadék flakonnal Ceramill Liquid FX D2 folyadék flakonnal Ceramill Liquid FX D3 folyadék flakonnal Ceramill Liquid FX D4 folyadék flakonnal Ceramill Liquid OR Narancsszínű színező folyadék flakon Ceramill Liquid GR Szürke színező folyadék flakon Ceramill Liquid RO Rózsaszínű színező folyadék flakon Ceramill Liquid GIN Fogínyszínű színező folyadék flakon Ceramill Liquid VIO Ibolyaszínű színező folyadék flakon Ceramill Liquid BL Kék színű színező folyadék flakon 1. tábl. 8

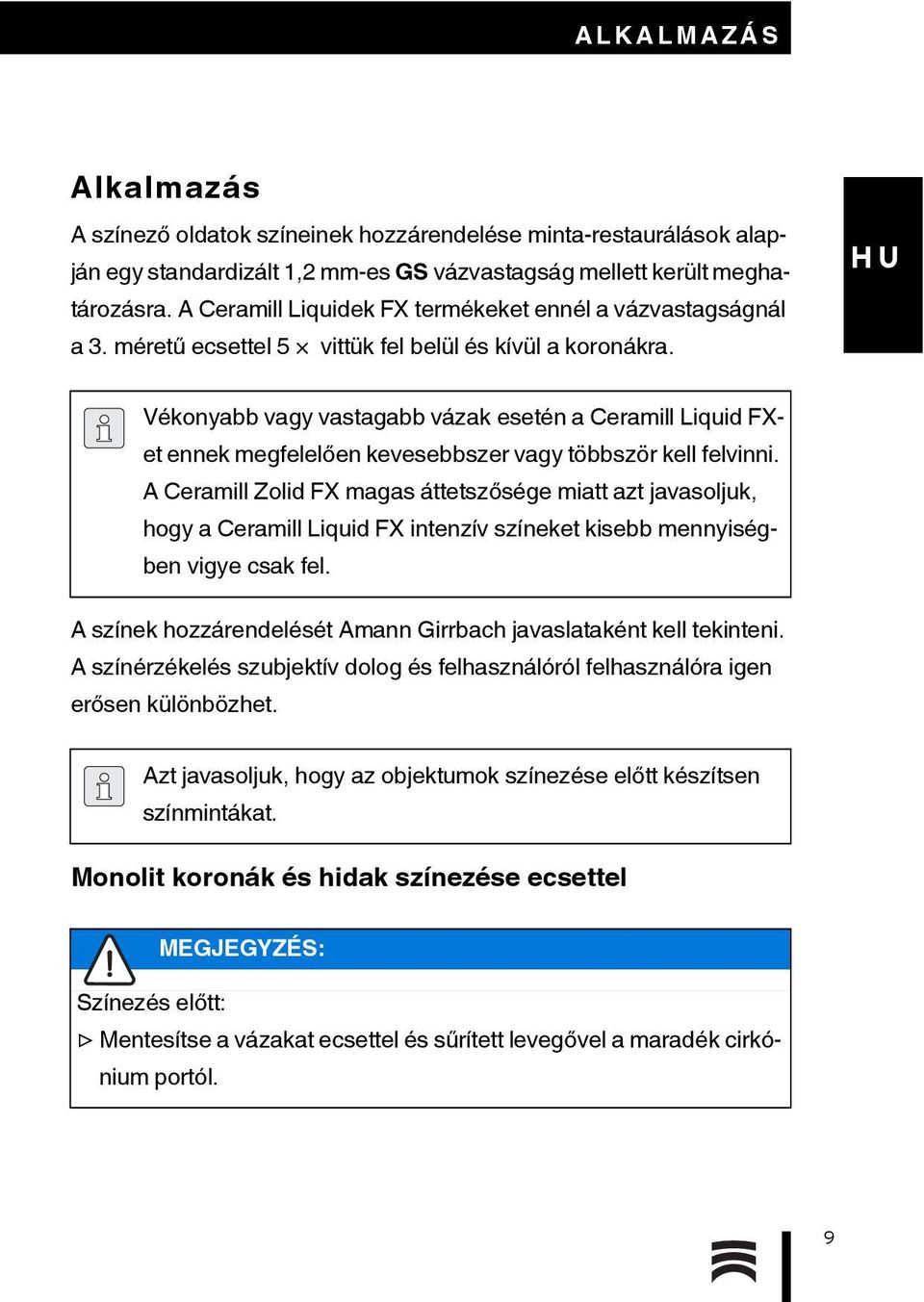

9 ALKALMAZÁS Alkalmazás A színező oldatok színeinek hozzárendelése minta-restaurálások alapján egy standardizált 1,2 mm-es GS vázvastagság mellett került meghatározásra. A Ceramill Liquidek FX termékeket ennél a vázvastagságnál a 3. méretű ecsettel 5 vittük fel belül és kívül a koronákra. Vékonyabb vagy vastagabb vázak esetén a Ceramill Liquid FXet ennek megfelelően kevesebbszer vagy többször kell felvinni. A Ceramill Zolid FX magas áttetszősége miatt azt javasoljuk, hogy a Ceramill Liquid FX intenzív színeket kisebb mennyiségben vigye csak fel. A színek hozzárendelését Amann Girrbach javaslataként kell tekinteni. A színérzékelés szubjektív dolog és felhasználóról felhasználóra igen erősen különbözhet. Azt javasoljuk, hogy az objektumok színezése előtt készítsen színmintákat. Monolit koronák és hidak színezése ecsettel MEGJEGYZÉS: Színezés előtt: Mentesítse a vázakat ecsettel és sűrített levegővel a maradék cirkónium portól. 9

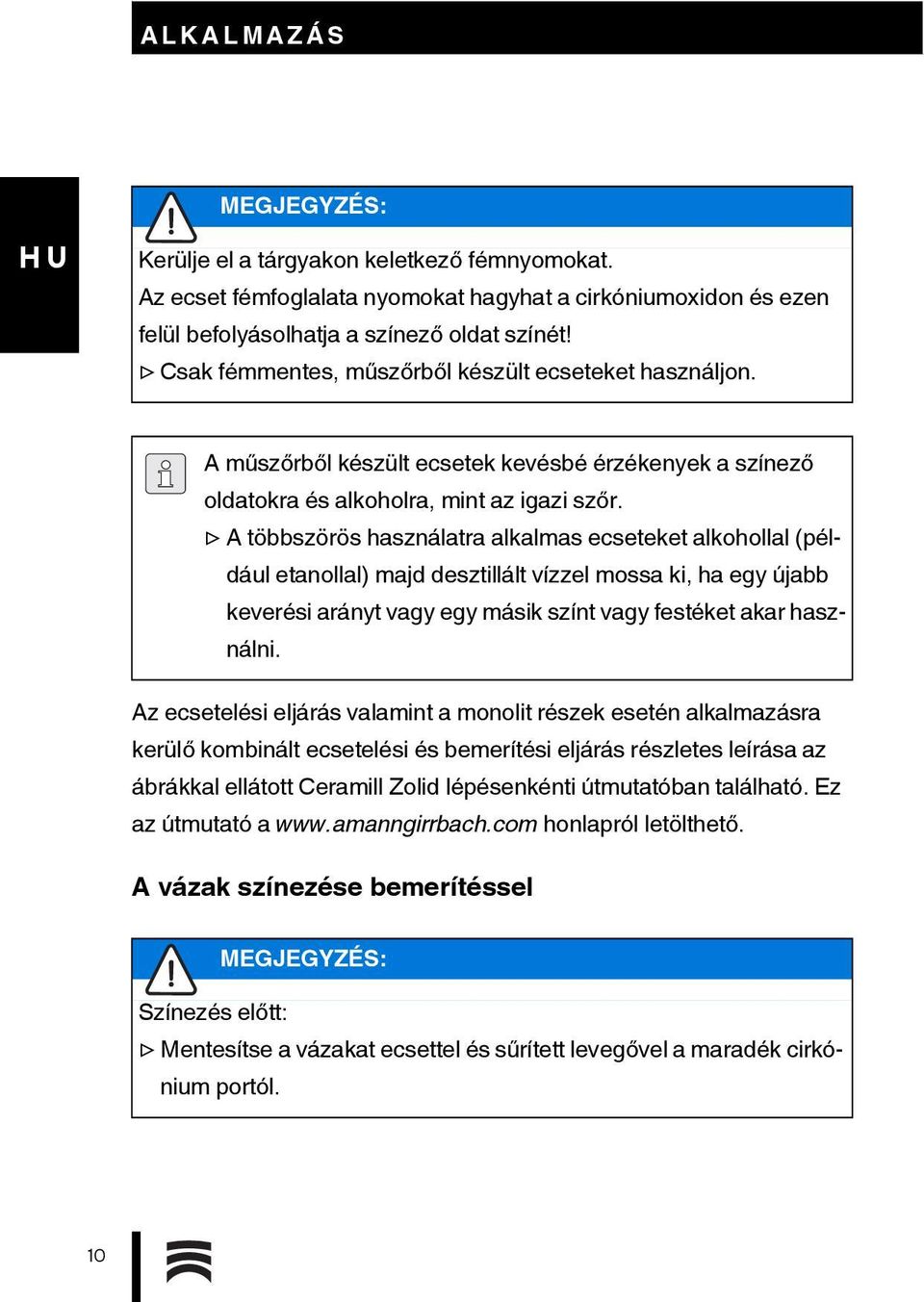

10 ALKALMAZÁS MEGJEGYZÉS: Kerülje el a tárgyakon keletkező fémnyomokat. Az ecset fémfoglalata nyomokat hagyhat a cirkóniumoxidon és ezen felül befolyásolhatja a színező oldat színét! Csak fémmentes, műszőrből készült ecseteket használjon. A műszőrből készült ecsetek kevésbé érzékenyek a színező oldatokra és alkoholra, mint az igazi szőr. A többszörös használatra alkalmas ecseteket alkohollal (például etanollal) majd desztillált vízzel mossa ki, ha egy újabb keverési arányt vagy egy másik színt vagy festéket akar használni. Az ecsetelési eljárás valamint a monolit részek esetén alkalmazásra kerülő kombinált ecsetelési és bemerítési eljárás részletes leírása az ábrákkal ellátott Ceramill Zolid lépésenkénti útmutatóban található. Ez az útmutató a honlapról letölthető. A vázak színezése bemerítéssel MEGJEGYZÉS: Színezés előtt: Mentesítse a vázakat ecsettel és sűrített levegővel a maradék cirkónium portól. 10

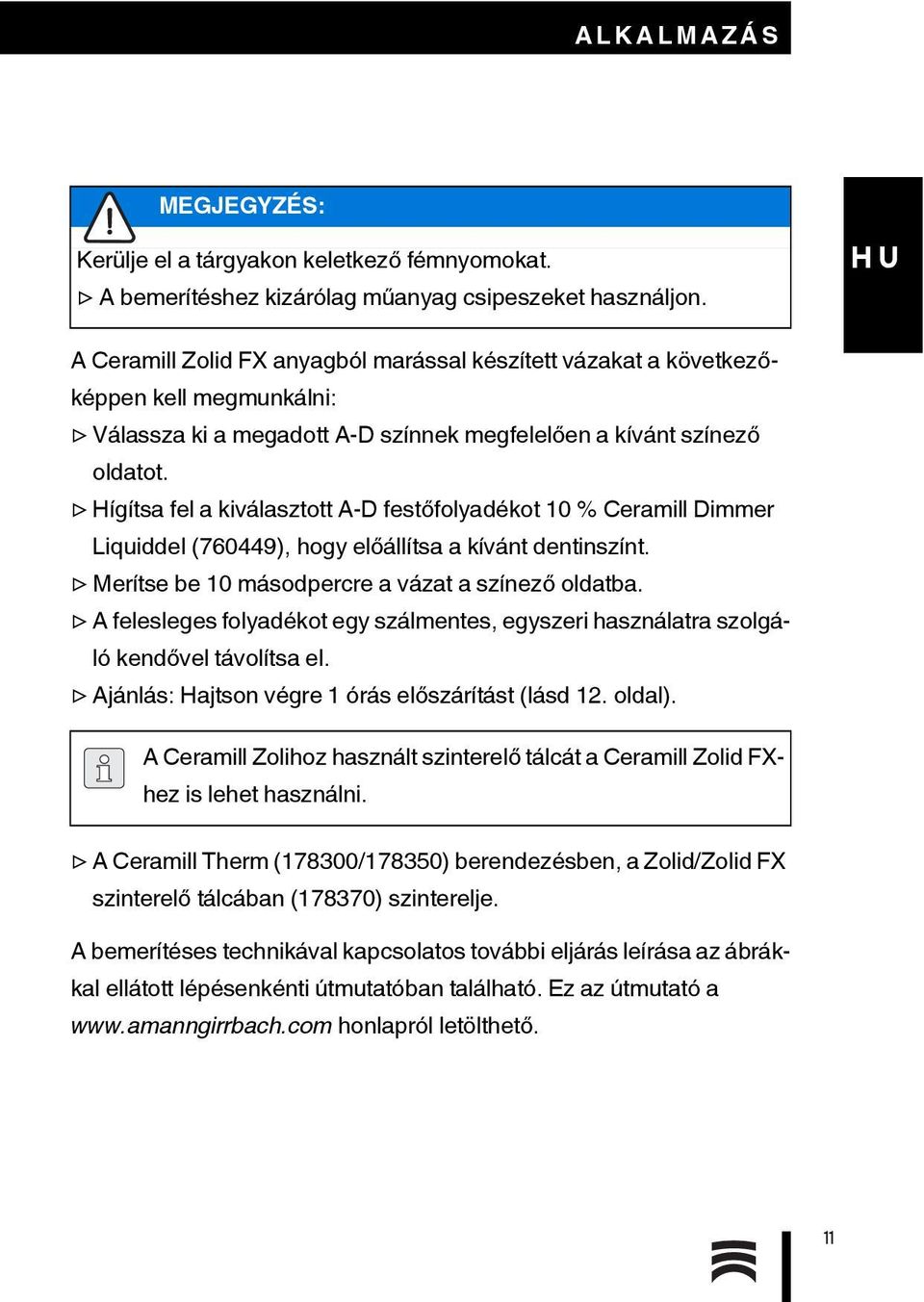

11 ALKALMAZÁS MEGJEGYZÉS: Kerülje el a tárgyakon keletkező fémnyomokat. A bemerítéshez kizárólag műanyag csipeszeket használjon. A Ceramill Zolid FX anyagból marással készített vázakat a következőképpen kell megmunkálni: Válassza ki a megadott A-D színnek megfelelően a kívánt színező oldatot. Hígítsa fel a kiválasztott A-D festőfolyadékot 10 % Ceramill Dimmer Liquiddel (760449), hogy előállítsa a kívánt dentinszínt. Merítse be 10 másodpercre a vázat a színező oldatba. A felesleges folyadékot egy szálmentes, egyszeri használatra szolgáló kendővel távolítsa el. Ajánlás: Hajtson végre 1 órás előszárítást (lásd 12. oldal). A Ceramill Zolihoz használt szinterelő tálcát a Ceramill Zolid FXhez is lehet használni. A Ceramill Therm (178300/178350) berendezésben, a Zolid/Zolid FX szinterelő tálcában (178370) szinterelje. A bemerítéses technikával kapcsolatos további eljárás leírása az ábrákkal ellátott lépésenkénti útmutatóban található. Ez az útmutató a honlapról letölthető. 11

12 ELŐ SZÁRÍTÁS ÉS SZINTEREZÉS Előszárítás és szinterezés Előszárítás A Ceramill Liquid FX-szel történő színezés után a Ceramill Zolid FX termékeket előszárításnak kell alávetni. Ez a foltok megelőzésére szolgál (homogenizálás). Nagyobb méretű munkáknál ez csökkenti a repedés keletkezés kockázatát. Anyag Előszárítási hőmérséklet időtartam Ceramill Zolid FX vázak 80 C 60 perc 2. tábl. Alkalmas berendezések A fehér Ceramill Zolid FX színezése után a munkák kiszárításához egy kerámia kemencét lehet használni. A kerámia kemencét és a további kerámia égetéseket a szárítási folyamat nem befolyásolja. Azonban célszerű a kerámia kemencét alkalmanként 1150 C hőmérsékleten 5 percig kiégetni. Alternatív megoldásként egy szárító szekrényt vagy egy mini-sütőt is lehet használni. Az előszárításhoz a következő berendezések alkalmazhatók: _Háztartási sütők / minisütők _ Szárító szekrény _ Kerámia kemence 12

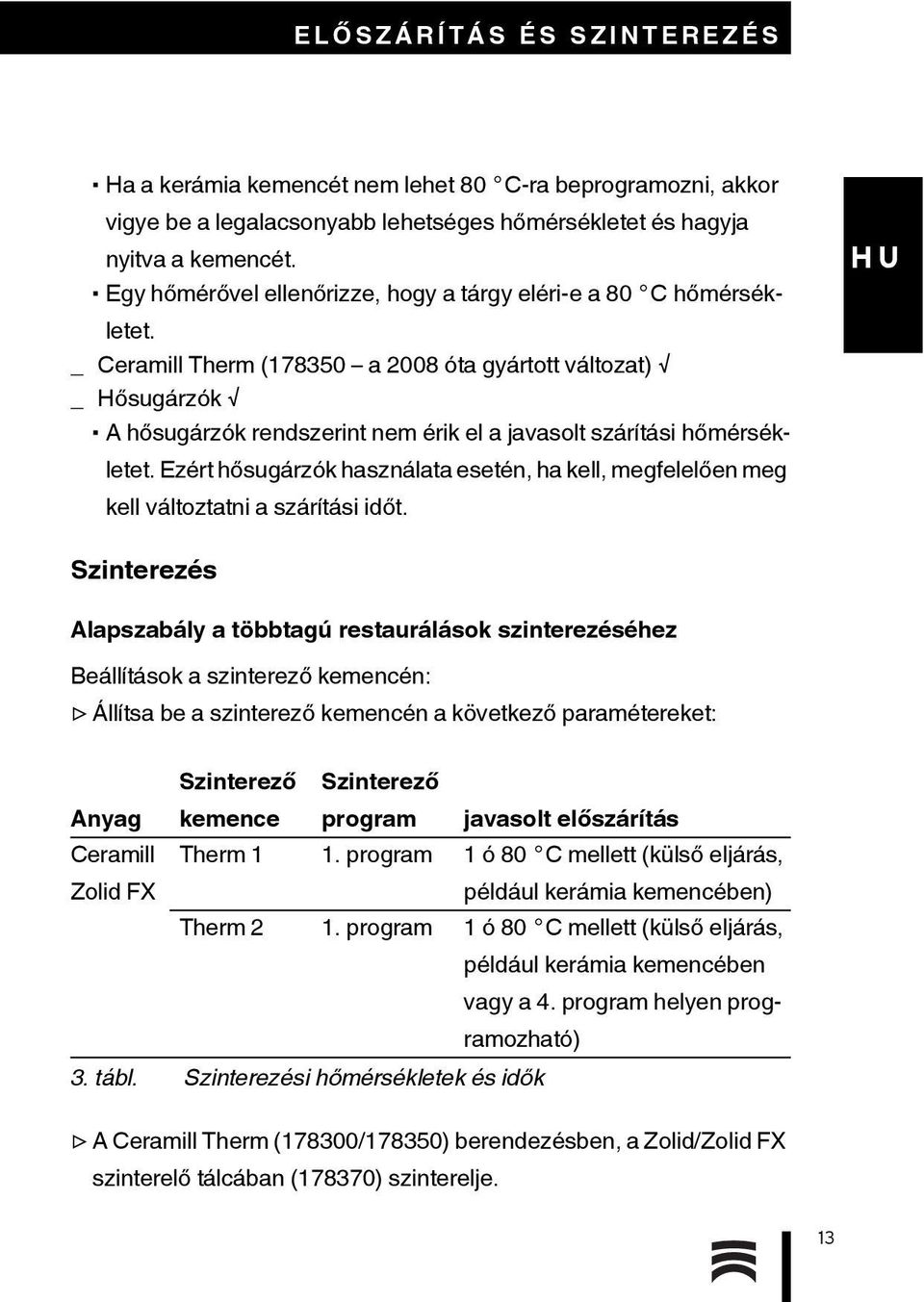

13 ELŐ SZÁRÍTÁS ÉS SZINTEREZÉS Ha a kerámia kemencét nem lehet 80 C-ra beprogramozni, akkor vigye be a legalacsonyabb lehetséges hőmérsékletet és hagyja nyitva a kemencét. Egy hőmérővel ellenőrizze, hogy a tárgy eléri-e a 80 C hőmérsékletet. _ Ceramill Therm ( a 2008 óta gyártott változat) _ Hősugárzók A hősugárzók rendszerint nem érik el a javasolt szárítási hőmérsékletet. Ezért hősugárzók használata esetén, ha kell, megfelelően meg kell változtatni a szárítási időt. Szinterezés Alapszabály a többtagú restaurálások szinterezéséhez Beállítások a szinterező kemencén: Állítsa be a szinterező kemencén a következő paramétereket: Anyag Szinterező kemence Szinterező program javasolt előszárítás Ceramill Zolid FX Therm 1 1. program 1 ó 80 C mellett (külső eljárás, például kerámia kemencében) Therm 2 1. program 1 ó 80 C mellett (külső eljárás, például kerámia kemencében vagy a 4. program helyen programozható) 3. tábl. Szinterezési hőmérsékletek és idők A Ceramill Therm (178300/178350) berendezésben, a Zolid/Zolid FX szinterelő tálcában (178370) szinterelje. 13

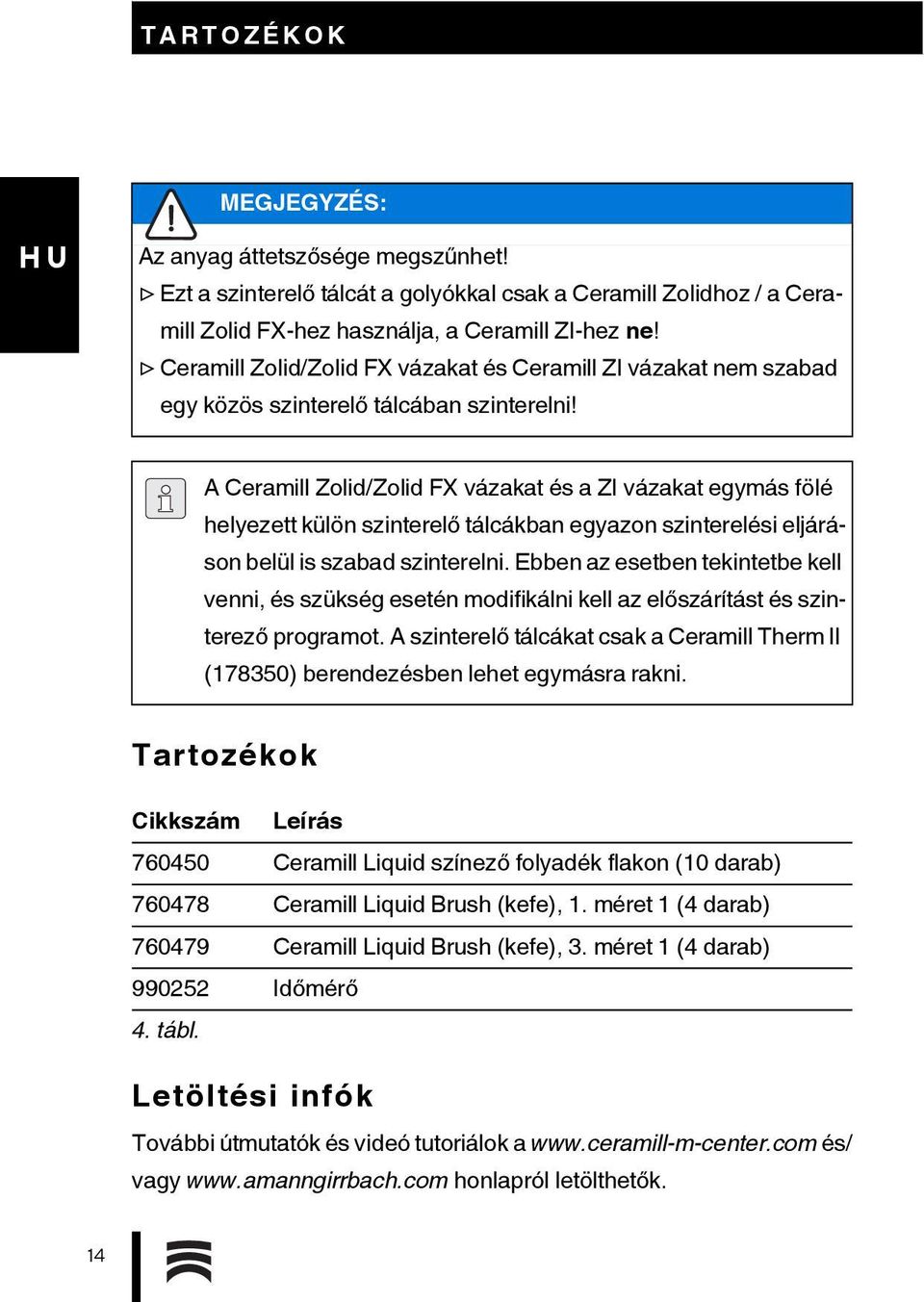

14 TARTOZÉKOK MEGJEGYZÉS: Az anyag áttetszősége megszűnhet! Ezt a szinterelő tálcát a golyókkal csak a Ceramill Zolidhoz / a Ceramill Zolid FX-hez használja, a Ceramill ZI-hez ne! Ceramill Zolid/Zolid FX vázakat és Ceramill ZI vázakat nem szabad egy közös szinterelő tálcában szinterelni! A Ceramill Zolid/Zolid FX vázakat és a ZI vázakat egymás fölé helyezett külön szinterelő tálcákban egyazon szinterelési eljáráson belül is szabad szinterelni. Ebben az esetben tekintetbe kell venni, és szükség esetén modifikálni kell az előszárítást és szinterező programot. A szinterelő tálcákat csak a Ceramill Therm II (178350) berendezésben lehet egymásra rakni. Tartozékok Cikkszám Leírás Ceramill Liquid színező folyadék flakon (10 darab) Ceramill Liquid Brush (kefe), 1. méret 1 (4 darab) Ceramill Liquid Brush (kefe), 3. méret 1 (4 darab) Időmérő 4. tábl. Letöltési infók További útmutatók és videó tutoriálok a és/ vagy honlapról letölthetők. 14

15

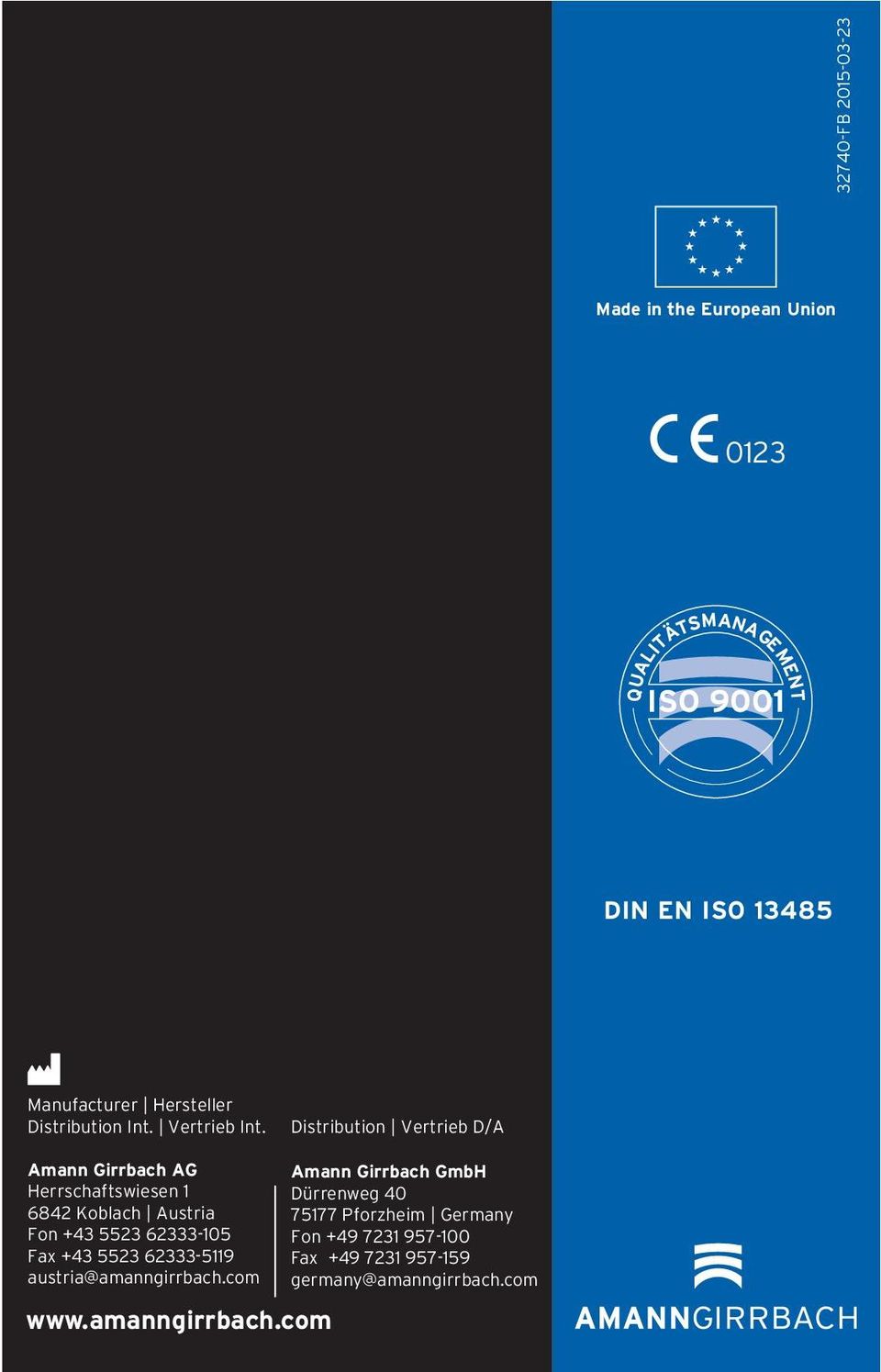

16 QUALITÄTSMANAGEMENT FB Made in the European Union 0123 ISO 9001 DIN EN ISO Manufacturer Hersteller Distribution Int. Vertrieb Int. Distribution Vertrieb D/A Amann Girrbach AG Herrschaftswiesen Koblach Austria Fon Fax austria@amanngirrbach.com Amann Girrbach GmbH Dürrenweg Pforzheim Germany Fon Fax germany@amanngirrbach.com
