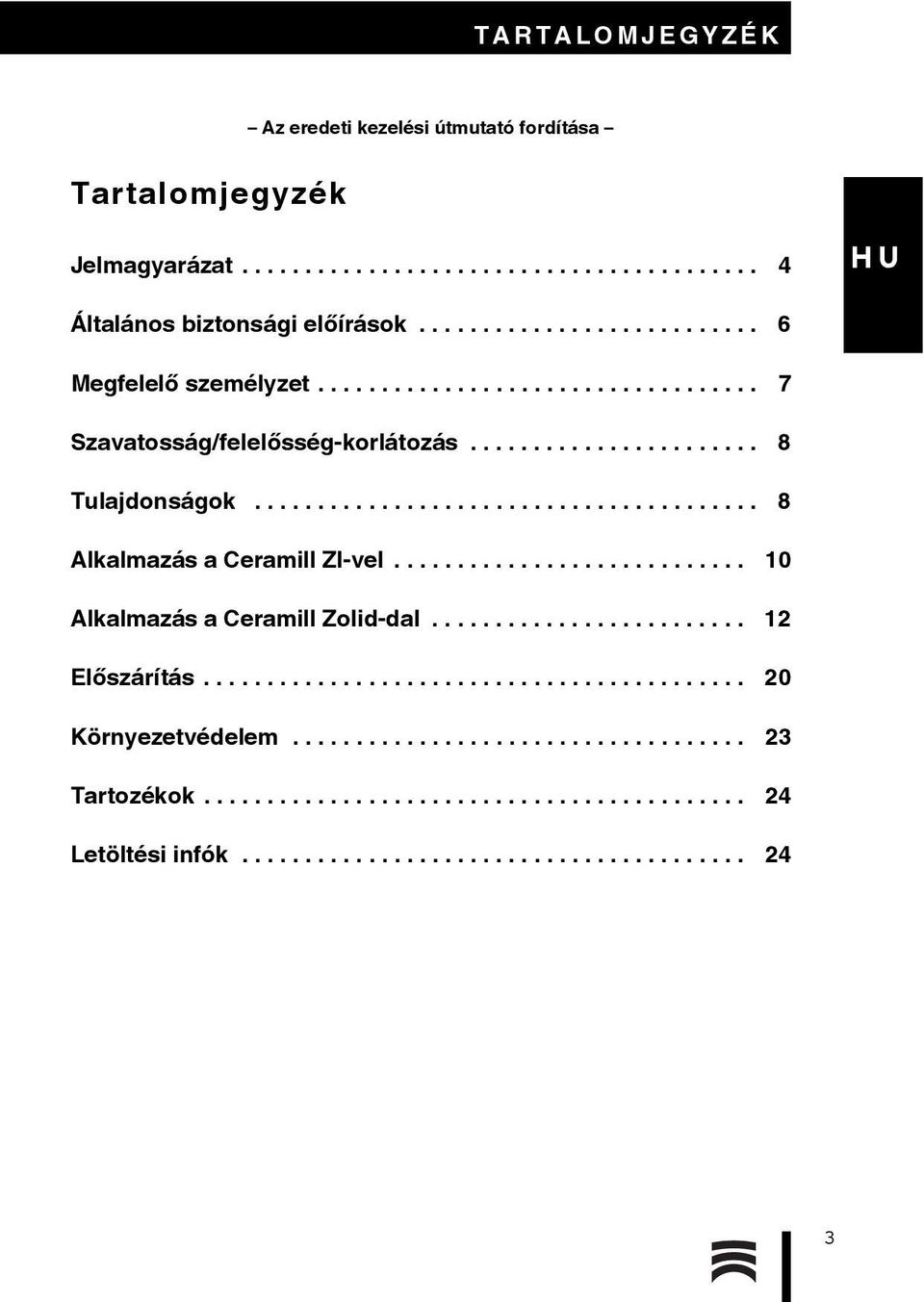

3 TARTALOMJEGYZÉK Az eredeti kezelési útmutató fordítása weiß nichthu Tartalomjegyzék Jelmagyarázat Általános biztonsági előírások Megfelelő személyzet Szavatosság/felelősség-korlátozás Tulajdonságok Alkalmazás a Ceramill ZI-vel Alkalmazás a Ceramill Zolid-dal Előszárítás Környezetvédelem Tartozékok Letöltési infók

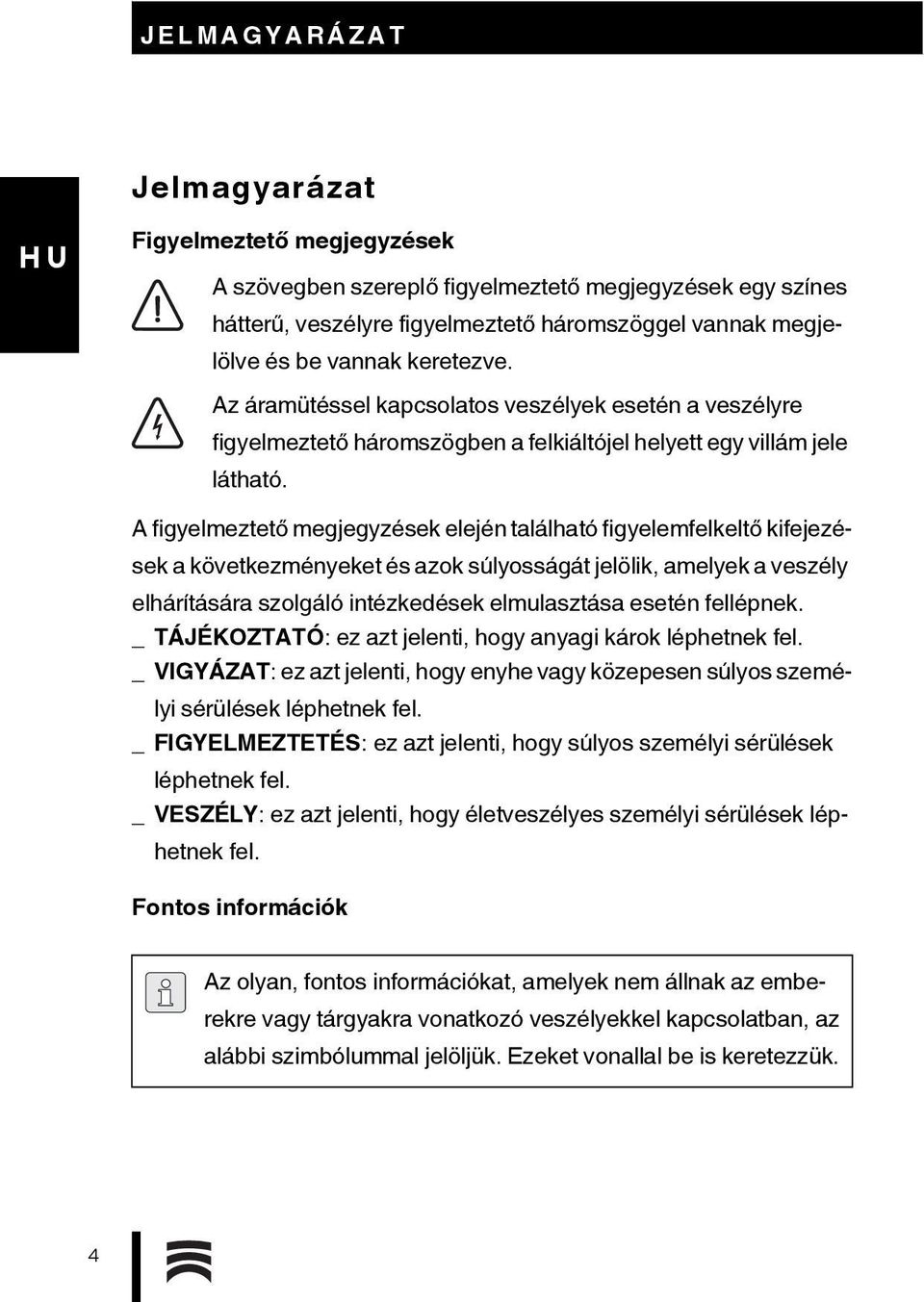

4 JELMAGYARÁZAT Jelmagyarázat Figyelmeztető megjegyzések A szövegben szereplő figyelmeztető megjegyzések egy színes hátterű, veszélyre figyelmeztető háromszöggel vannak megjelölve és be vannak keretezve. Az áramütéssel kapcsolatos veszélyek esetén a veszélyre figyelmeztető háromszögben a felkiáltójel helyett egy villám jele látható. A figyelmeztető megjegyzések elején található figyelemfelkeltő kifejezések a következményeket és azok súlyosságát jelölik, amelyek a veszély elhárítására szolgáló intézkedések elmulasztása esetén fellépnek. _ TÁJÉKOZTATÓ: ez azt jelenti, hogy anyagi károk léphetnek fel. _ VIGYÁZAT: ez azt jelenti, hogy enyhe vagy közepesen súlyos személyi sérülések léphetnek fel. _ FIGYELMEZTETÉS: ez azt jelenti, hogy súlyos személyi sérülések léphetnek fel. _ VESZÉLY: ez azt jelenti, hogy életveszélyes személyi sérülések léphetnek fel. Fontos információk Az olyan, fontos információkat, amelyek nem állnak az emberekre vagy tárgyakra vonatkozó veszélyekkel kapcsolatban, az alábbi szimbólummal jelöljük. Ezeket vonallal be is keretezzük. 4

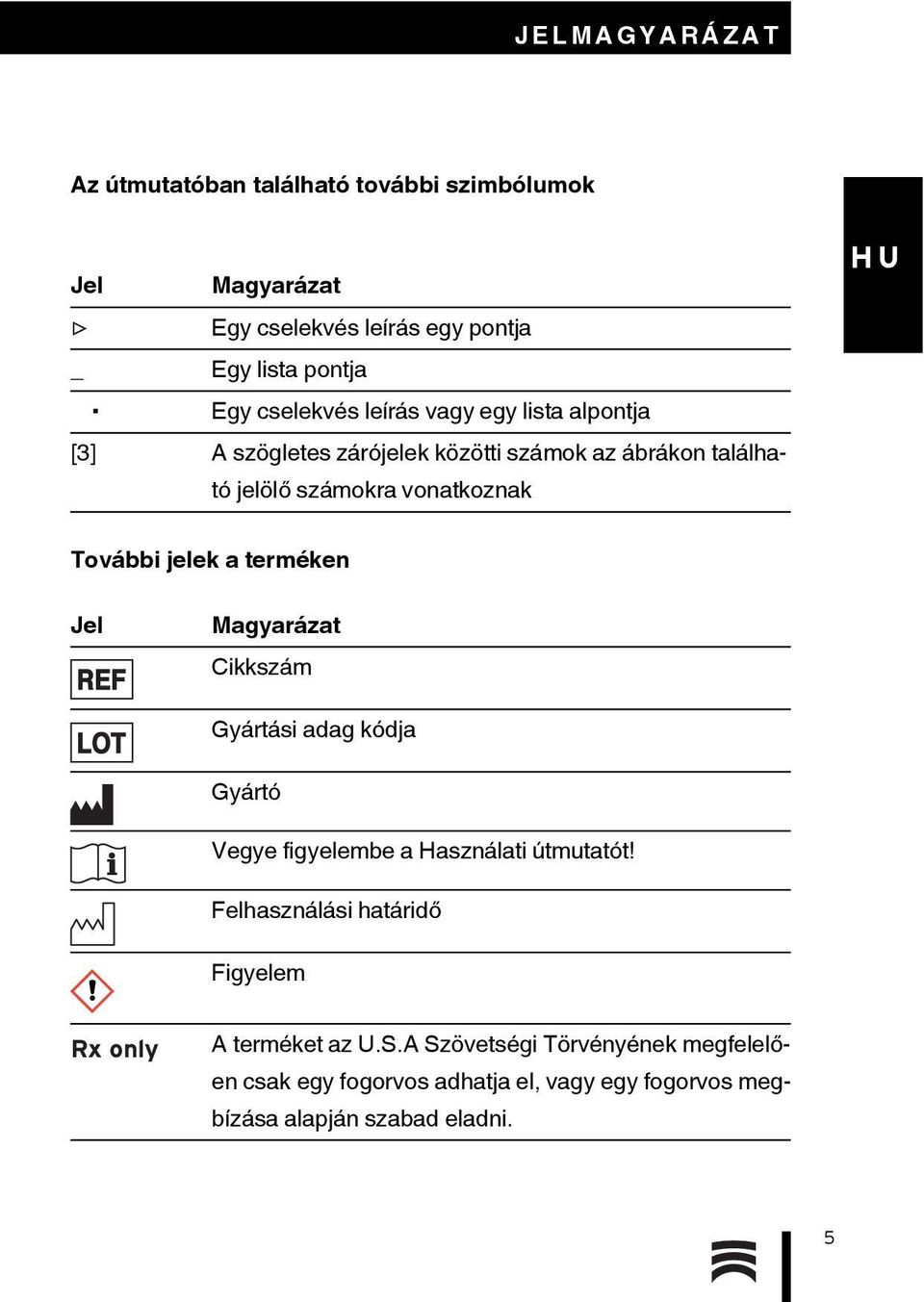

5 JELMAGYARÁZAT Az útmutatóban található további szimbólumok Jel Magyarázat Egy cselekvés leírás egy pontja _ Egy lista pontja Egy cselekvés leírás vagy egy lista alpontja [3] A szögletes zárójelek közötti számok az ábrákon található jelölő számokra vonatkoznak További jelek a terméken Jel REF LOT i Magyarázat Cikkszám Gyártási adag kódja Gyártó Vegye figyelembe a Használati útmutatót! Felhasználási határidő Figyelem Rx only A terméket az U.S.A Szövetségi Törvényének megfelelően csak egy fogorvos adhatja el, vagy egy fogorvos megbízása alapján szabad eladni. 5

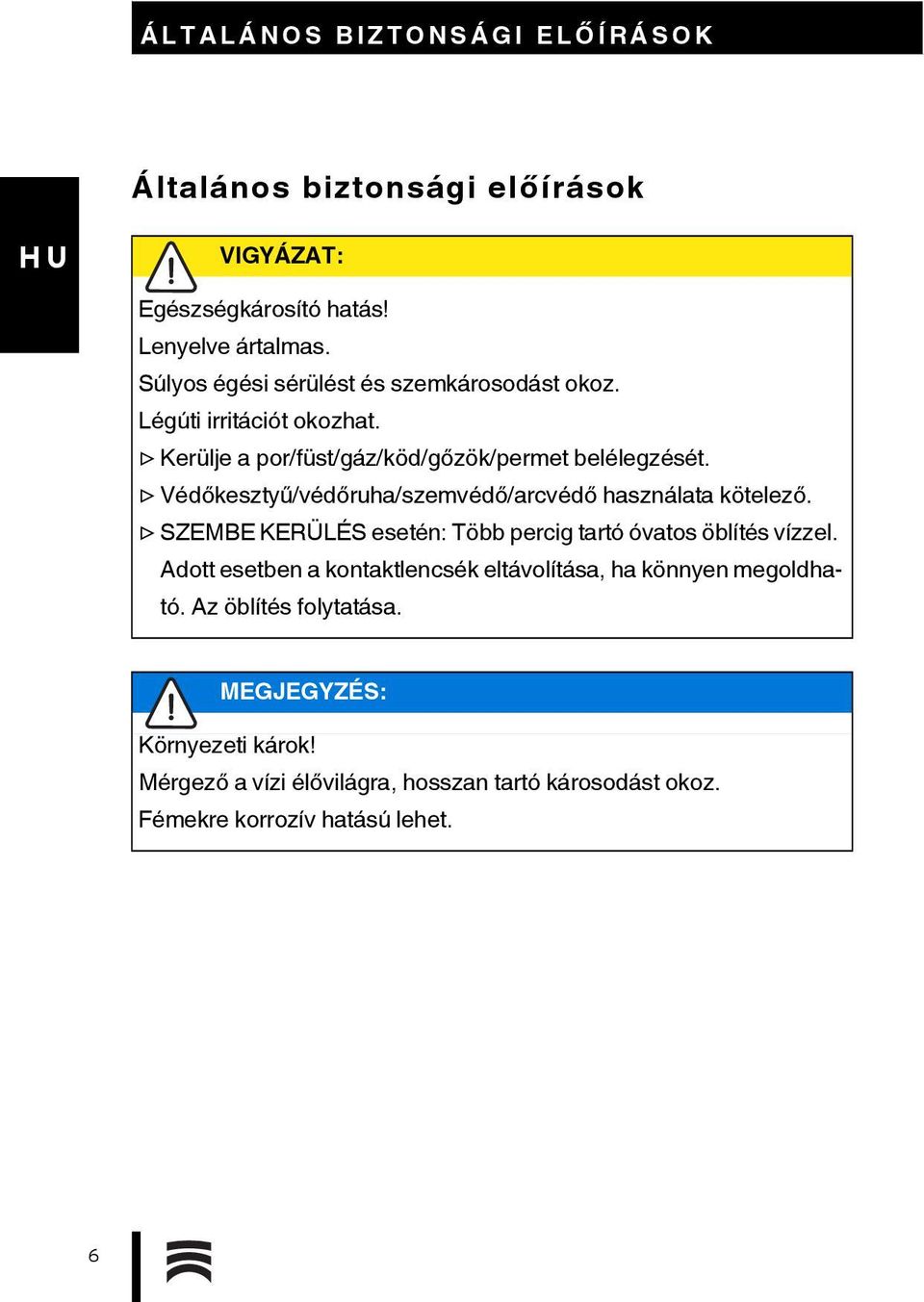

6 ÁLTALÁNOS BIZTONSÁGI ELŐ ÍRÁSOK Általános biztonsági előírások VIGYÁZAT: Egészségkárosító hatás! Lenyelve ártalmas. Súlyos égési sérülést és szemkárosodást okoz. Légúti irritációt okozhat. Kerülje a por/füst/gáz/köd/gőzök/permet belélegzését. Védőkesztyű/védőruha/szemvédő/arcvédő használata kötelező. SZEMBE KERÜLÉS esetén: Több percig tartó óvatos öblítés vízzel. Adott esetben a kontaktlencsék eltávolítása, ha könnyen megoldható. Az öblítés folytatása. MEGJEGYZÉS: Környezeti károk! Mérgező a vízi élővilágra, hosszan tartó károsodást okoz. Fémekre korrozív hatású lehet. 6

7 MEGFELELŐ SZEMÉLYZET MEGJEGYZÉS: 2014-től kezdve megváltoztatott alapreceptű Ceramill Liquid new formula termékek állnak speciálisan a Ceramill Zolidhoz 16 A-D színben rendelkezésre. A Ceramill Liquid CL1-CL4 (árucikkszám: ) festékeket nem szabad az új Ceramill Liquid A1-D4 (árucikkszám: ) festékekkel keverni. Vegye figyelembe a Ceramill Liquid festékek mindenkori használati utasításait. A fehér Ceramill Zolid színezése után a munkák kiszárításához egy kerámia kemencét lehet használni. A kerámia kemencét és a további kerámia égetéseket a szárítási folyamat nem befolyásolja. Azonban célszerű a kerámia kemencét alkalmanként 1150 C hőmérsékleten 5 percig kiégetni. Alternatív megoldásként egy szárító szekrényt is lehet használni. Megfelelő személyzet MEGJEGYZÉS: A terméket csak megfelelő szakképzettségű fogtechnikus dolgozhatja fel. 7

8 SZAVATOSSÁG/FELELŐ SSÉG-KORLÁTOZÁS Szavatosság/felelősség-korlátozás A felhasználási technikára vonatkozó ajánlások, függetlenül attól, hogy ezek szóban, írásban, vagy egy gyakorlati oktatás keretében kerültek átadásra, irányelveknek számítanak. Termékeinket folyamatosan továbbfejlesztjük. A termékek kezelési módjának és összetételének bármikori megváltoztatására minden jog fenntartva. Tulajdonságok A termék rendeltetése Cirkóniumoxid blokkok rögzített és kivehető fogpótlások készítésére. A termék leírása A Ceramill Liquid old formula termékek cukor tartalmú, víz alapú folyadékok, amelyek marással készített és előszinterelt Ceramill ZI / Ceramill Zolid vázak részleges vagy teljes színezésére szolgálnak. A Ceramill Liquid old formula 4 alapszínben és 2 intenzív színben kapható: _ Az alapszínek: CL 1-4 _ CL OR intenzív szín: Narancsszínű a barázda-tartományhoz _ CL GR intenzív szín: Szürke a fogcsúcs-tartományhoz Biztonsági adatlap / Konformitási nyilatkozat A biztonsági adatlap és a konformitási nyilatkozat kérésre megkapható és a honlapon is megtalálható. Tartósság A Ceramill Liquids termékek minőségüket 2 évig megőrzik. 8

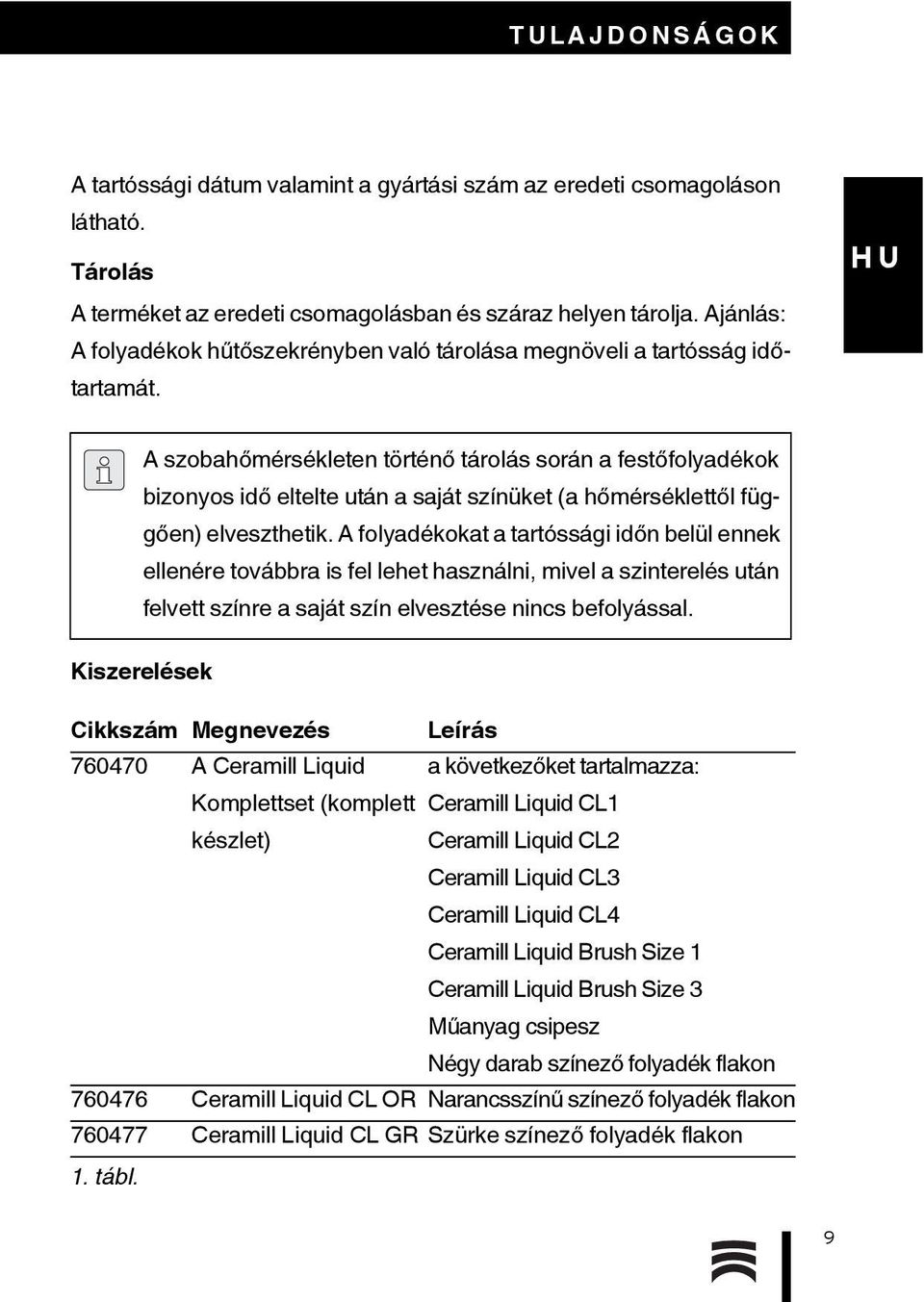

9 TULAJDONSÁGOK A tartóssági dátum valamint a gyártási szám az eredeti csomagoláson látható. Tárolás A terméket az eredeti csomagolásban és száraz helyen tárolja. Ajánlás: A folyadékok hűtőszekrényben való tárolása megnöveli a tartósság időtartamát. A szobahőmérsékleten történő tárolás során a festőfolyadékok bizonyos idő eltelte után a saját színüket (a hőmérséklettől függően) elveszthetik. A folyadékokat a tartóssági időn belül ennek ellenére továbbra is fel lehet használni, mivel a szinterelés után felvett színre a saját szín elvesztése nincs befolyással. Kiszerelések Cikkszám Megnevezés Leírás A Ceramill Liquid a következőket tartalmazza: Komplettset (komplett Ceramill Liquid CL1 készlet) Ceramill Liquid CL2 Ceramill Liquid CL3 Ceramill Liquid CL4 Ceramill Liquid Brush Size 1 Ceramill Liquid Brush Size 3 Műanyag csipesz Négy darab színező folyadék flakon Ceramill Liquid CL OR Narancsszínű színező folyadék flakon Ceramill Liquid CL GR Szürke színező folyadék flakon 1. tábl. 9

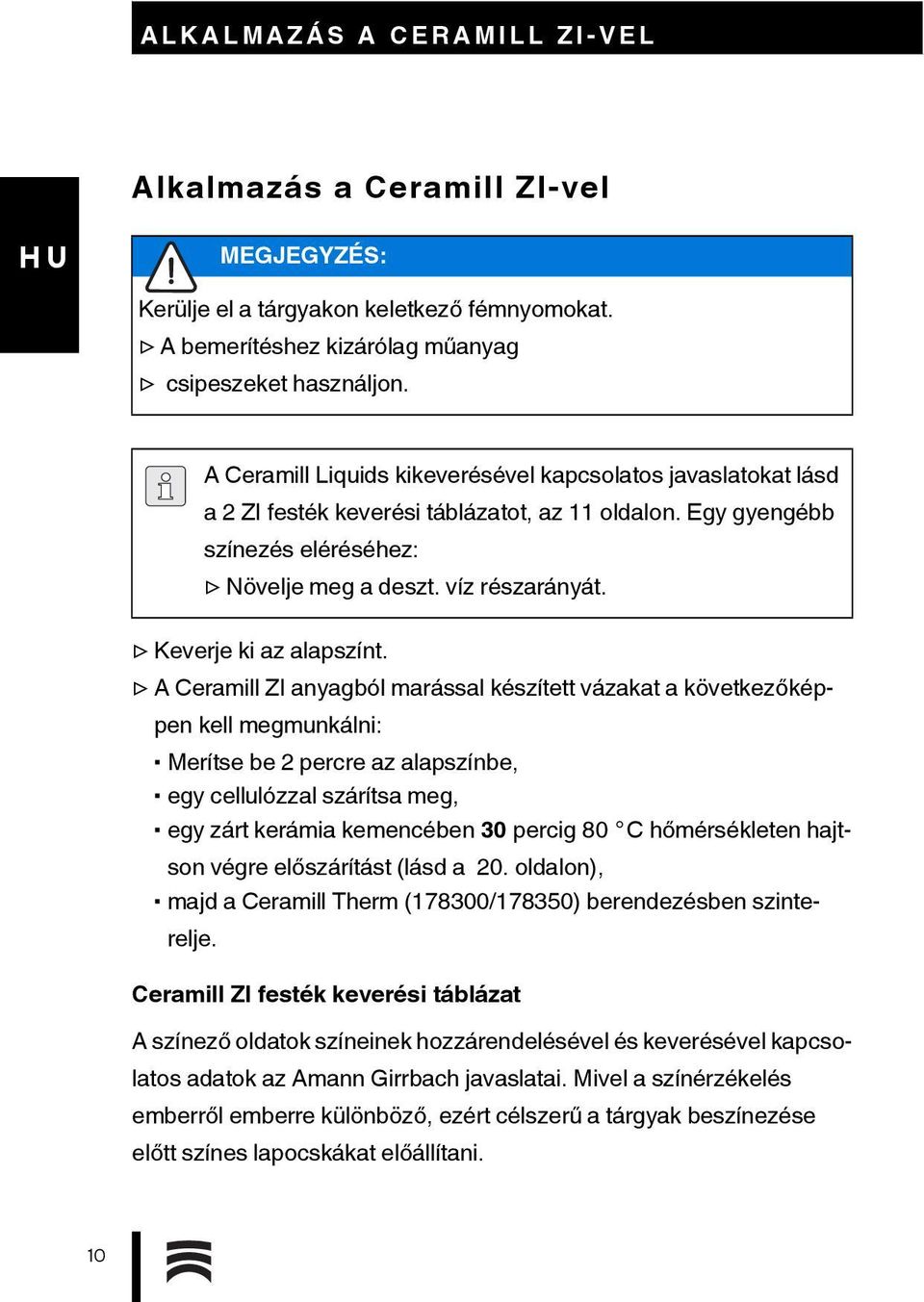

10 ALKALMAZÁS A CERAMILL ZI-VEL Alkalmazás a Ceramill ZI-vel MEGJEGYZÉS: Kerülje el a tárgyakon keletkező fémnyomokat. A bemerítéshez kizárólag műanyag csipeszeket használjon. A Ceramill Liquids kikeverésével kapcsolatos javaslatokat lásd a 2 ZI festék keverési táblázatot, az 11 oldalon. Egy gyengébb színezés eléréséhez: Növelje meg a deszt. víz részarányát. Keverje ki az alapszínt. A Ceramill ZI anyagból marással készített vázakat a következőképpen kell megmunkálni: Merítse be 2 percre az alapszínbe, egy cellulózzal szárítsa meg, egy zárt kerámia kemencében 30 percig 80 C hőmérsékleten hajtson végre előszárítást (lásd a 20. oldalon), majd a Ceramill Therm (178300/178350) berendezésben szinterelje. Ceramill ZI festék keverési táblázat A színező oldatok színeinek hozzárendelésével és keverésével kapcsolatos adatok az Amann Girrbach javaslatai. Mivel a színérzékelés emberről emberre különböző, ezért célszerű a tárgyak beszínezése előtt színes lapocskákat előállítani. 10

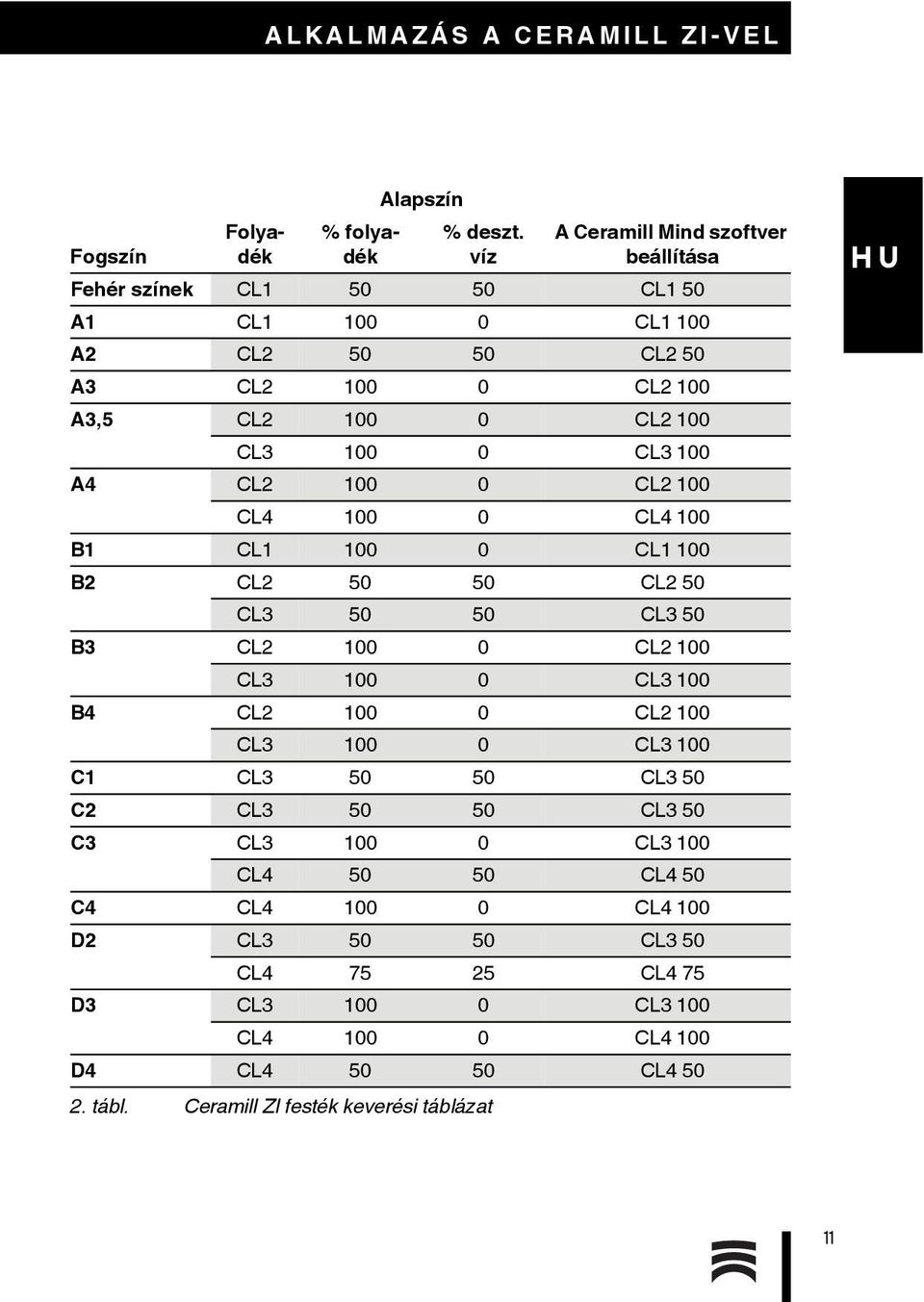

11 ALKALMAZÁS A CERAMILL ZI-VEL Fogszín Folyadék % folyadék Alapszín % deszt. víz A Ceramill Mind szoftver beállítása Fehér színek CL CL1 50 A1 CL CL1 100 A2 CL CL2 50 A3 CL CL2 100 A3,5 CL CL2 100 CL CL3 100 A4 CL CL2 100 CL CL4 100 B1 CL CL1 100 B2 CL CL2 50 CL CL3 50 B3 CL CL2 100 CL CL3 100 B4 CL CL2 100 CL CL3 100 C1 CL CL3 50 C2 CL CL3 50 C3 CL CL3 100 CL CL4 50 C4 CL CL4 100 D2 CL CL3 50 CL CL4 75 D3 CL CL3 100 CL CL4 100 D4 CL CL tábl. Ceramill ZI festék keverési táblázat 11

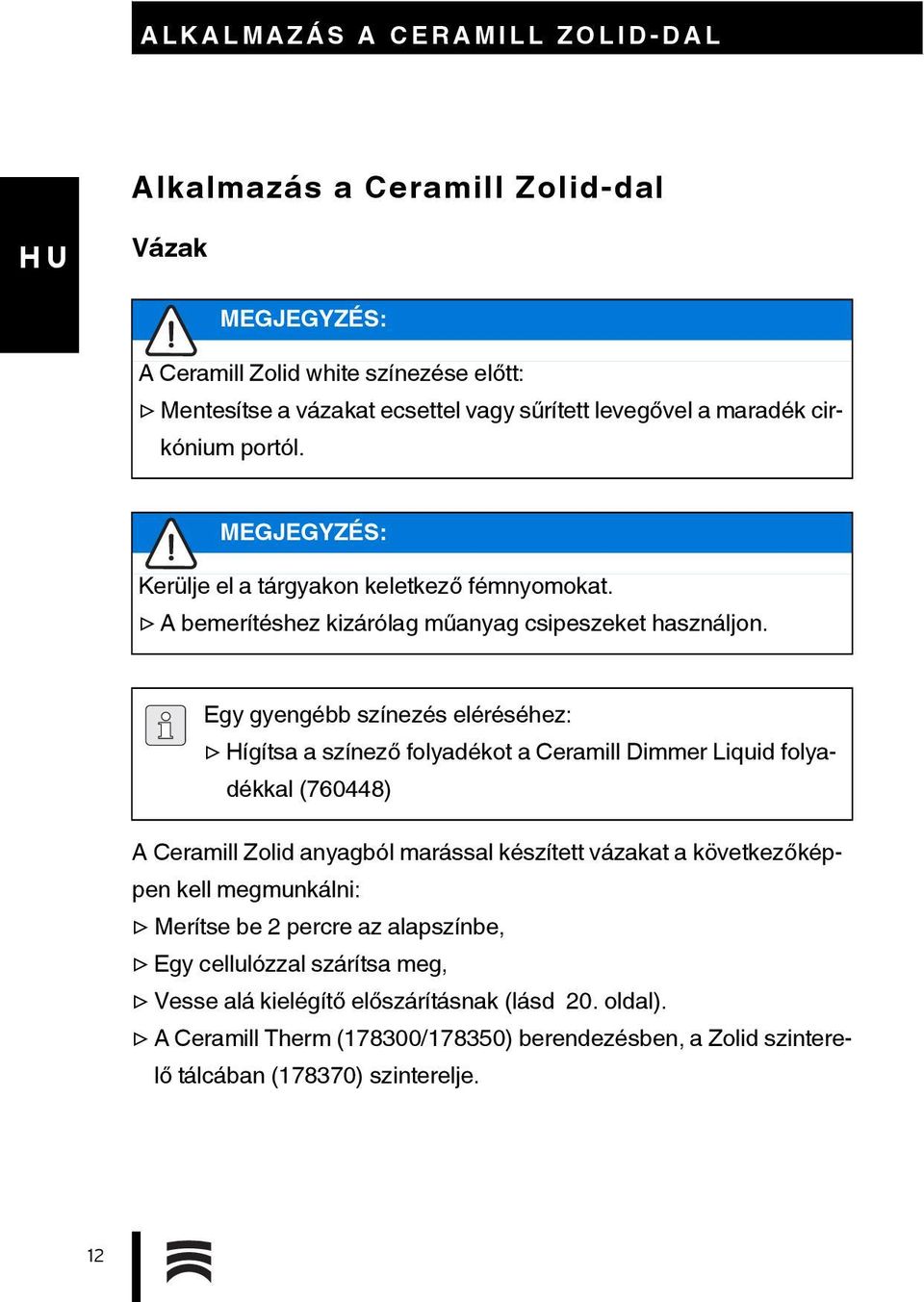

12 ALKALMAZÁS A CERAMILL ZOLID-DAL Alkalmazás a Ceramill Zolid-dal Vázak MEGJEGYZÉS: A Ceramill Zolid white színezése előtt: Mentesítse a vázakat ecsettel vagy sűrített levegővel a maradék cirkónium portól. MEGJEGYZÉS: Kerülje el a tárgyakon keletkező fémnyomokat. A bemerítéshez kizárólag műanyag csipeszeket használjon. Egy gyengébb színezés eléréséhez: Hígítsa a színező folyadékot a Ceramill Dimmer Liquid folyadékkal (760448) A Ceramill Zolid anyagból marással készített vázakat a következőképpen kell megmunkálni: Merítse be 2 percre az alapszínbe, Egy cellulózzal szárítsa meg, Vesse alá kielégítő előszárításnak (lásd 20. oldal). A Ceramill Therm (178300/178350) berendezésben, a Zolid szinterelő tálcában (178370) szinterelje. 12

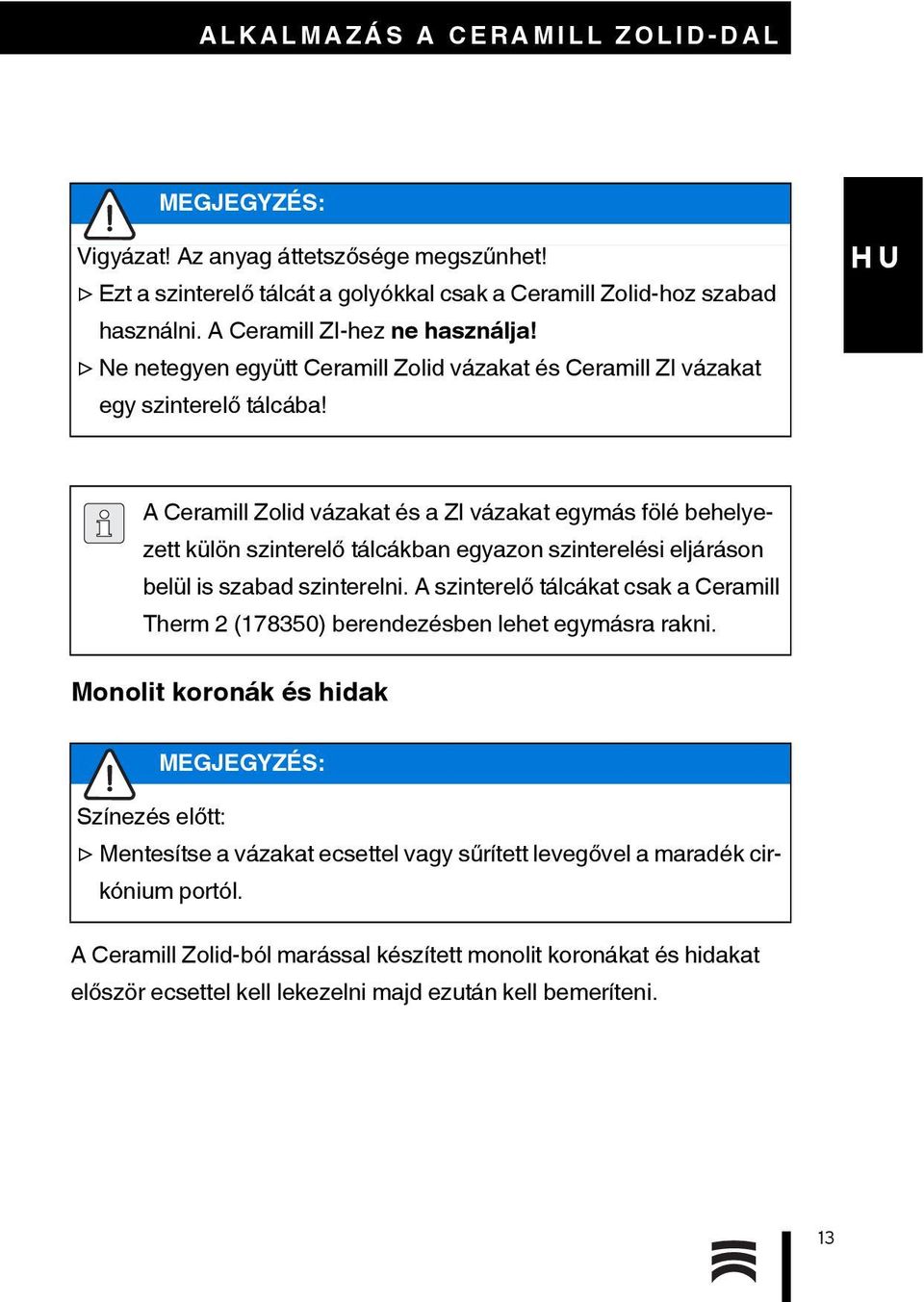

13 ALKALMAZÁS A CERAMILL ZOLID-DAL MEGJEGYZÉS: Vigyázat! Az anyag áttetszősége megszűnhet! Ezt a szinterelő tálcát a golyókkal csak a Ceramill Zolid-hoz szabad használni. A Ceramill ZI-hez ne használja! Ne netegyen együtt Ceramill Zolid vázakat és Ceramill ZI vázakat egy szinterelő tálcába! A Ceramill Zolid vázakat és a ZI vázakat egymás fölé behelyezett külön szinterelő tálcákban egyazon szinterelési eljáráson belül is szabad szinterelni. A szinterelő tálcákat csak a Ceramill Therm 2 (178350) berendezésben lehet egymásra rakni. Monolit koronák és hidak MEGJEGYZÉS: Színezés előtt: Mentesítse a vázakat ecsettel vagy sűrített levegővel a maradék cirkónium portól. A Ceramill Zolid-ból marással készített monolit koronákat és hidakat először ecsettel kell lekezelni majd ezután kell bemeríteni. 13

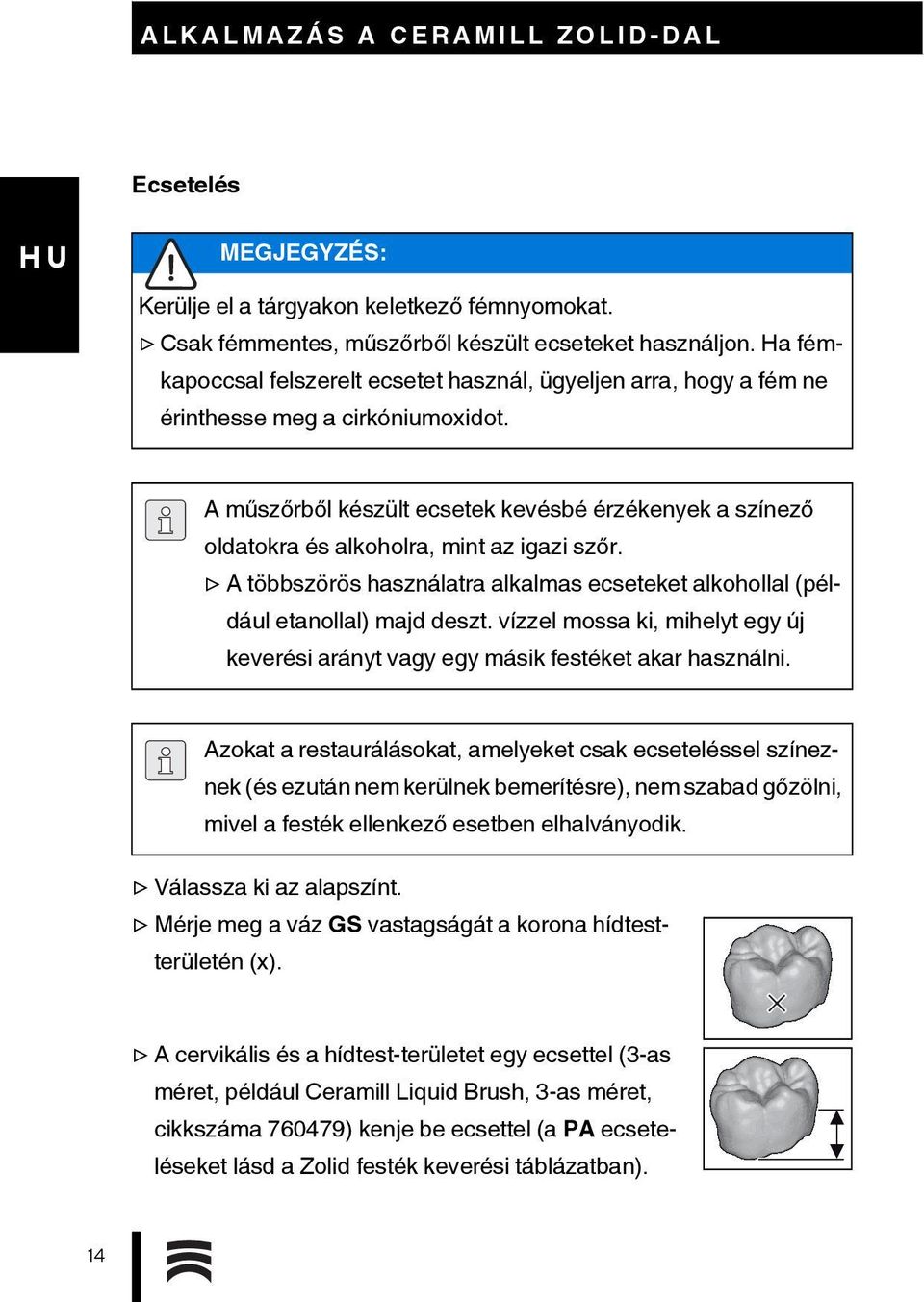

14 ALKALMAZÁS A CERAMILL ZOLID-DAL Ecsetelés MEGJEGYZÉS: Kerülje el a tárgyakon keletkező fémnyomokat. Csak fémmentes, műszőrből készült ecseteket használjon. Ha fémkapoccsal felszerelt ecsetet használ, ügyeljen arra, hogy a fém ne érinthesse meg a cirkóniumoxidot. A műszőrből készült ecsetek kevésbé érzékenyek a színező oldatokra és alkoholra, mint az igazi szőr. A többszörös használatra alkalmas ecseteket alkohollal (például etanollal) majd deszt. vízzel mossa ki, mihelyt egy új keverési arányt vagy egy másik festéket akar használni. Azokat a restaurálásokat, amelyeket csak ecseteléssel színeznek (és ezután nem kerülnek bemerítésre), nem szabad gőzölni, mivel a festék ellenkező esetben elhalványodik. Válassza ki az alapszínt. Mérje meg a váz GS vastagságát a korona hídtestterületén (x). A cervikális és a hídtest-területet egy ecsettel (3-as méret, például Ceramill Liquid Brush, 3-as méret, cikkszáma ) kenje be ecsettel (a PA ecseteléseket lásd a Zolid festék keverési táblázatban). 14

15 ALKALMAZÁS A CERAMILL ZOLID-DAL Plasztikus kialakítás (opció) Egy mélyhatáshoz: Vigyen fel OR-t egy ecsettel (1-es méret, például Ceramill Liquid Brush, 1-es méret, cikkszáma ) háromszor a barázdákra (keverési arány: 50 % CL OR, 50 % deszt. víz). Egy gyengébb mélyhatáshoz: Vigyen fel OR-t egy ecsettel (1-es méret, például Ceramill Liquid Brush, 1-es méret, cikkszáma ) háromszor a bazális terület felől a barázdákra (keverési arány: 100 % CL OR). Egy csúcshatáshoz: Vigyen fel GR-t egy ecsettel (1-es méret, például Ceramill Liquid Brush, 1-es méret, cikkszáma) háromszor a fogcsúcsokra. Bemerítés MEGJEGYZÉS: Kerülje el a tárgyakon keletkező fémnyomokat. A bemerítéshez kizárólag műanyag csipeszeket használjon. 15

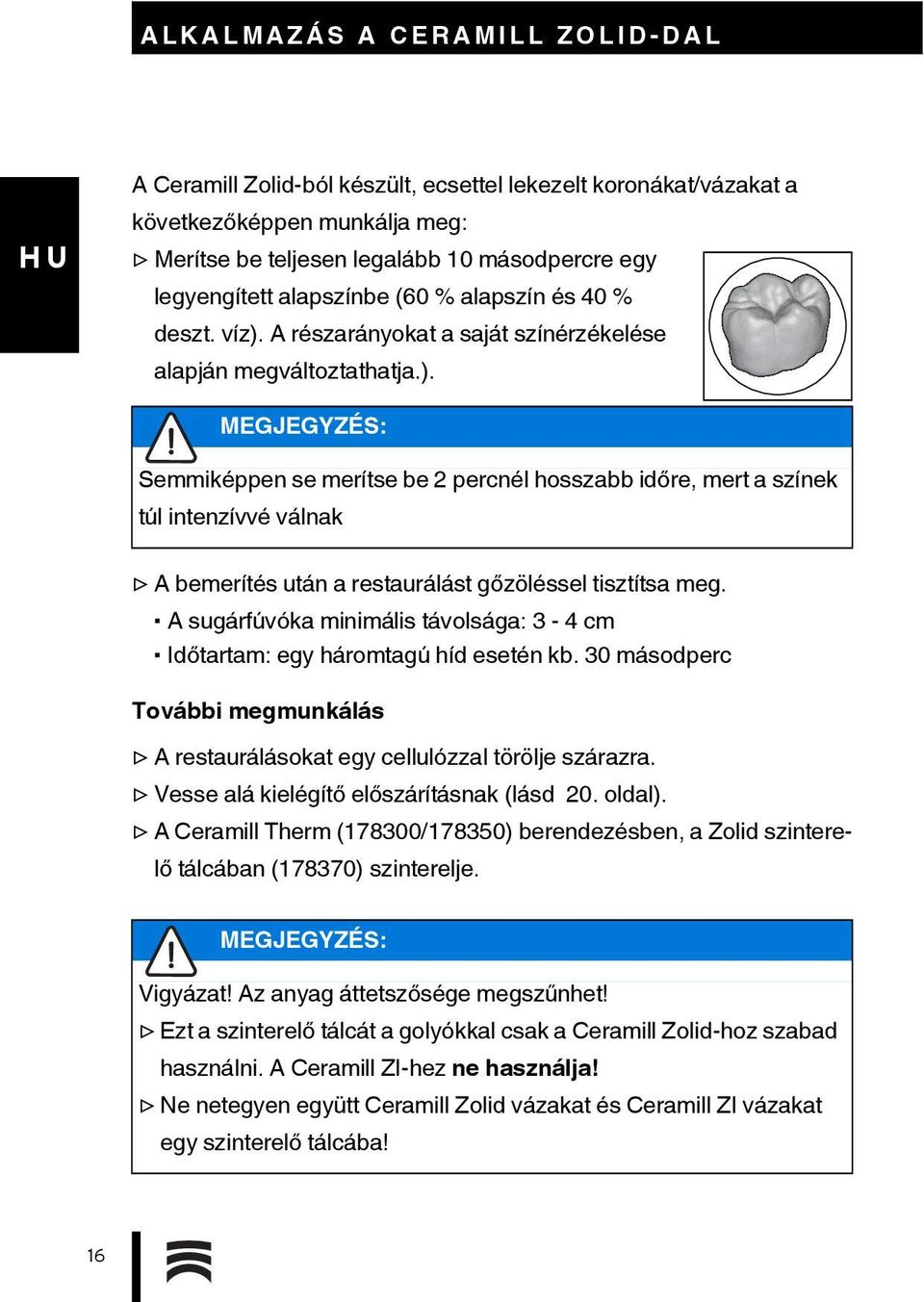

16 ALKALMAZÁS A CERAMILL ZOLID-DAL A Ceramill Zolid-ból készült, ecsettel lekezelt koronákat/vázakat a következőképpen munkálja meg: Merítse be teljesen legalább 10 másodpercre egy legyengített alapszínbe (60 % alapszín és 40 % deszt. víz). A részarányokat a saját színérzékelése alapján megváltoztathatja.). MEGJEGYZÉS: Semmiképpen se merítse be 2 percnél hosszabb időre, mert a színek túl intenzívvé válnak A bemerítés után a restaurálást gőzöléssel tisztítsa meg. A sugárfúvóka minimális távolsága: 3-4 cm Időtartam: egy háromtagú híd esetén kb. 30 másodperc További megmunkálás A restaurálásokat egy cellulózzal törölje szárazra. Vesse alá kielégítő előszárításnak (lásd 20. oldal). A Ceramill Therm (178300/178350) berendezésben, a Zolid szinterelő tálcában (178370) szinterelje. MEGJEGYZÉS: Vigyázat! Az anyag áttetszősége megszűnhet! Ezt a szinterelő tálcát a golyókkal csak a Ceramill Zolid-hoz szabad használni. A Ceramill ZI-hez ne használja! Ne netegyen együtt Ceramill Zolid vázakat és Ceramill ZI vázakat egy szinterelő tálcába! 16

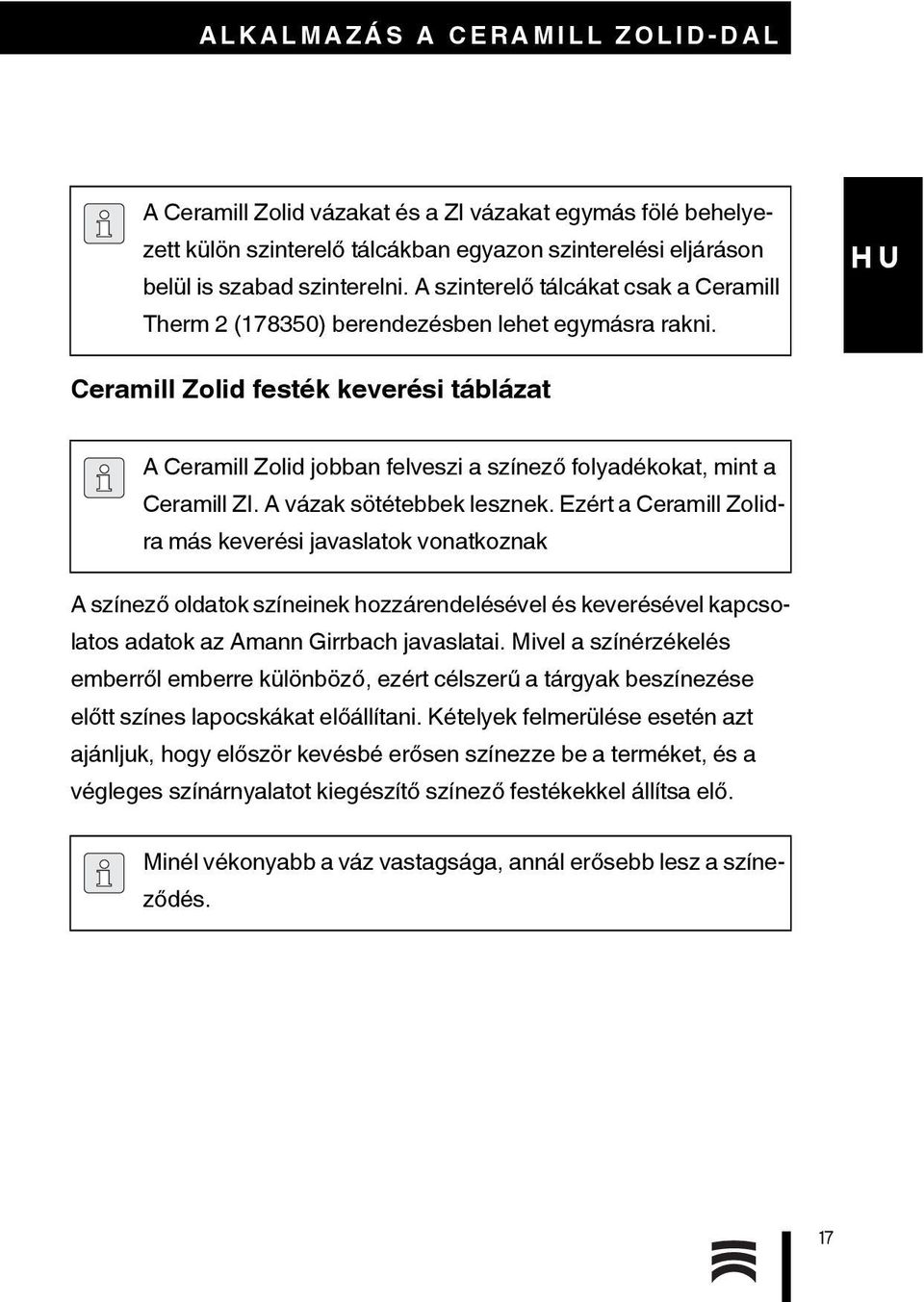

17 ALKALMAZÁS A CERAMILL ZOLID-DAL A Ceramill Zolid vázakat és a ZI vázakat egymás fölé behelyezett külön szinterelő tálcákban egyazon szinterelési eljáráson belül is szabad szinterelni. A szinterelő tálcákat csak a Ceramill Therm 2 (178350) berendezésben lehet egymásra rakni. Ceramill Zolid festék keverési táblázat A Ceramill Zolid jobban felveszi a színező folyadékokat, mint a Ceramill ZI. A vázak sötétebbek lesznek. Ezért a Ceramill Zolidra más keverési javaslatok vonatkoznak A színező oldatok színeinek hozzárendelésével és keverésével kapcsolatos adatok az Amann Girrbach javaslatai. Mivel a színérzékelés emberről emberre különböző, ezért célszerű a tárgyak beszínezése előtt színes lapocskákat előállítani. Kételyek felmerülése esetén azt ajánljuk, hogy először kevésbé erősen színezze be a terméket, és a végleges színárnyalatot kiegészítő színező festékekkel állítsa elő. Minél vékonyabb a váz vastagsága, annál erősebb lesz a színeződés. 17

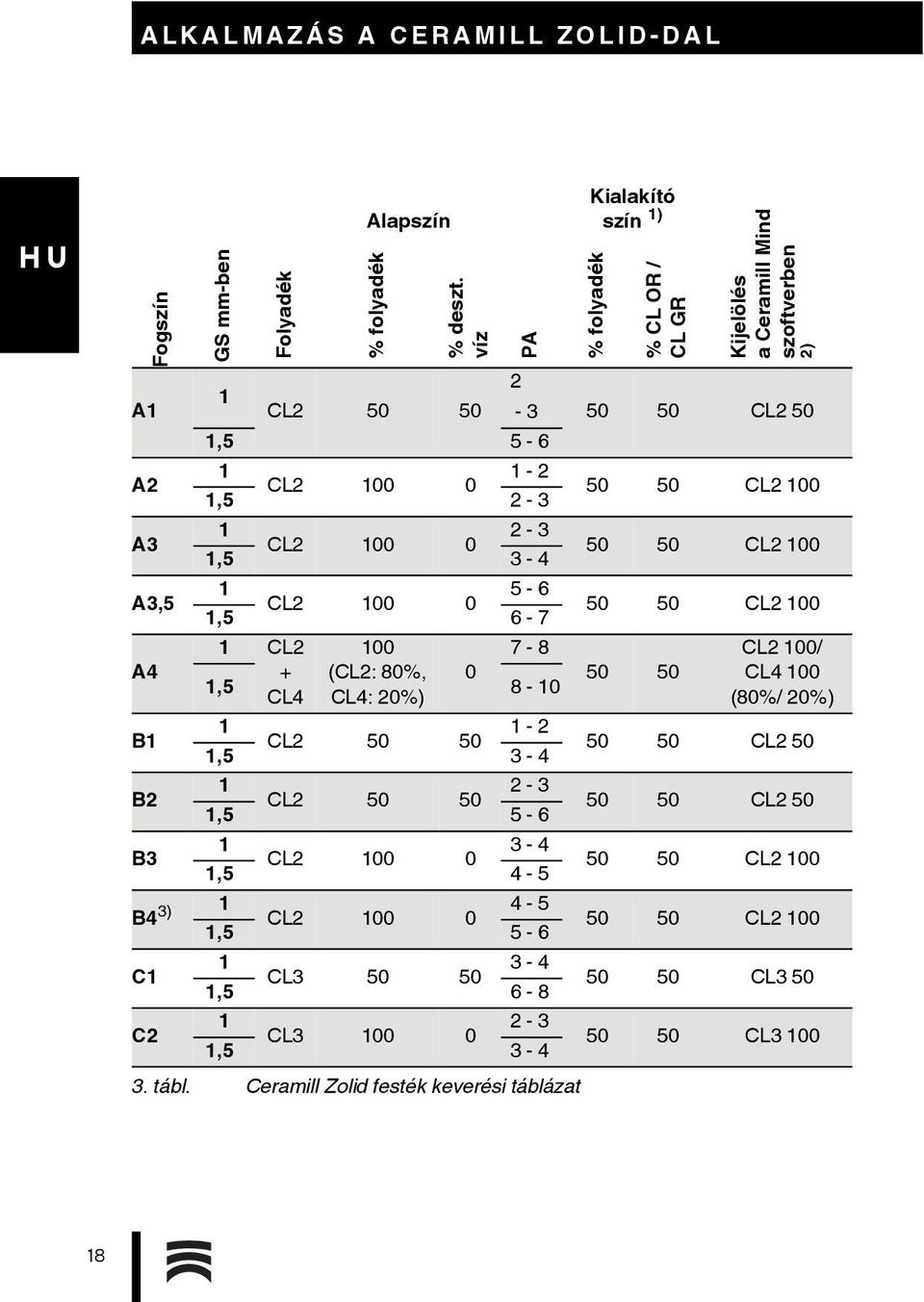

18 ALKALMAZÁS A CERAMILL ZOLID-DAL Fogszín GS mm-ben Folyadék Alapszín % folyadék % deszt. víz PA Kialakító szín 1) % folyadék % CL OR / CL GR Kijelölés a Ceramill Mind szoftverben 2) 2 1 A1 CL CL2 50 1,5 5-6 A CL , CL2 100 A CL , CL2 100 A3, CL , CL CL CL2 100/ A4 + (CL2: 80%, CL ,5 CL4 CL4: 20%) 8-10 (80%/ 20%) B CL , CL2 50 B CL , CL2 50 B CL , CL2 100 B4 3) CL , CL2 100 C CL , CL3 50 C CL , CL tábl. Ceramill Zolid festék keverési táblázat 18

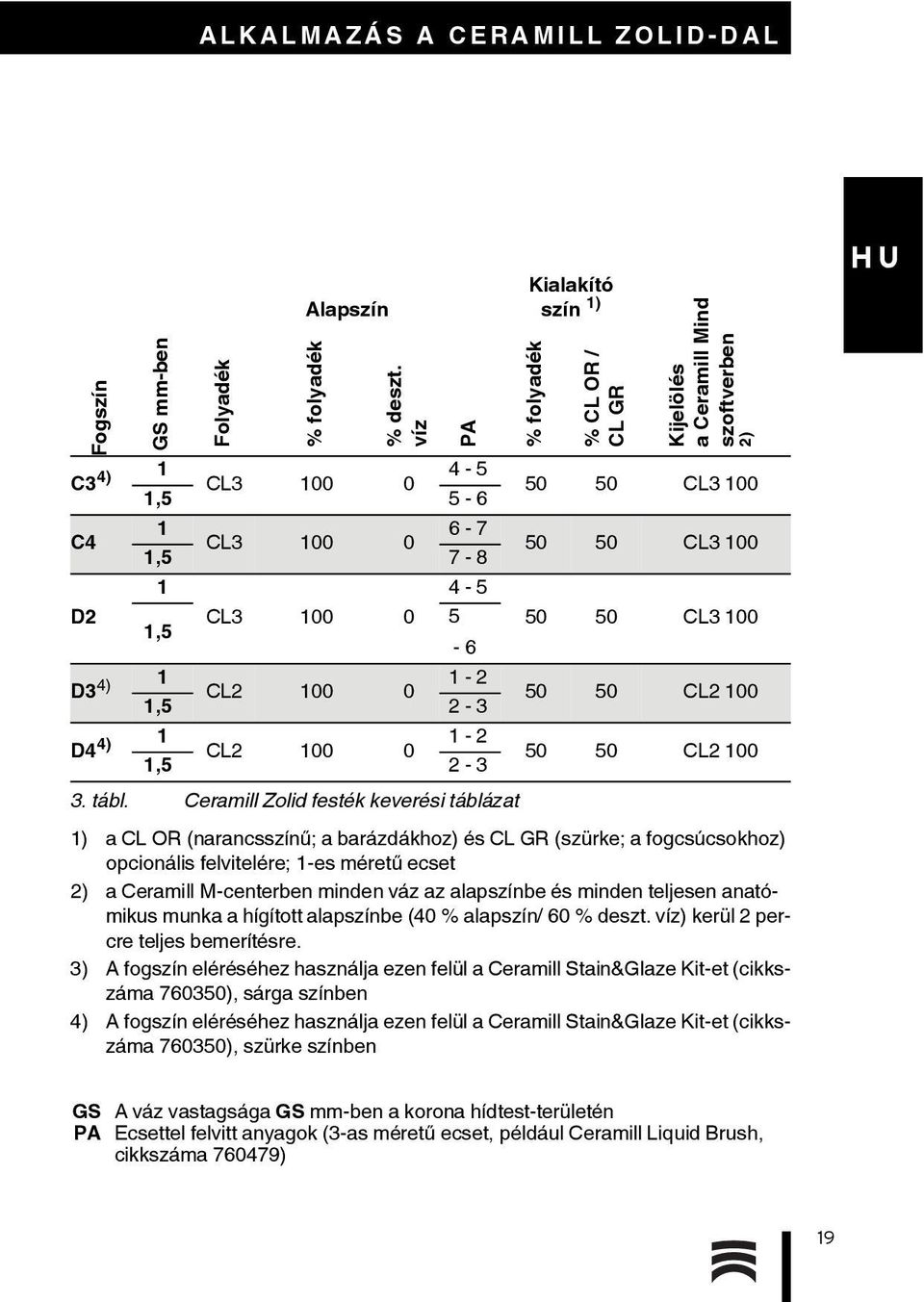

19 ALKALMAZÁS A CERAMILL ZOLID-DAL Fogszín GS mm-ben Folyadék Alapszín % folyadék % deszt. víz Kialakító szín 1) Kijelölés a Ceramill Mind szoftverben 2) C3 4) CL , CL3 100 C CL , CL D2 CL CL ,5-6 D3 4) CL , CL2 100 D4 4) CL , CL tábl. Ceramill Zolid festék keverési táblázat 1) a CL OR (narancsszínű; a barázdákhoz) és CL GR (szürke; a fogcsúcsokhoz) opcionális felvitelére; 1-es méretű ecset 2) a Ceramill M-centerben minden váz az alapszínbe és minden teljesen anatómikus munka a hígított alapszínbe (40 % alapszín/ 60 % deszt. víz) kerül 2 percre teljes bemerítésre. 3) A fogszín eléréséhez használja ezen felül a Ceramill Stain&Glaze Kit-et (cikkszáma ), sárga színben 4) A fogszín eléréséhez használja ezen felül a Ceramill Stain&Glaze Kit-et (cikkszáma ), szürke színben PA % folyadék % CL OR / CL GR GS A váz vastagsága GS mm-ben a korona hídtest-területén PA Ecsettel felvitt anyagok (3-as méretű ecset, például Ceramill Liquid Brush, cikkszáma ) 19

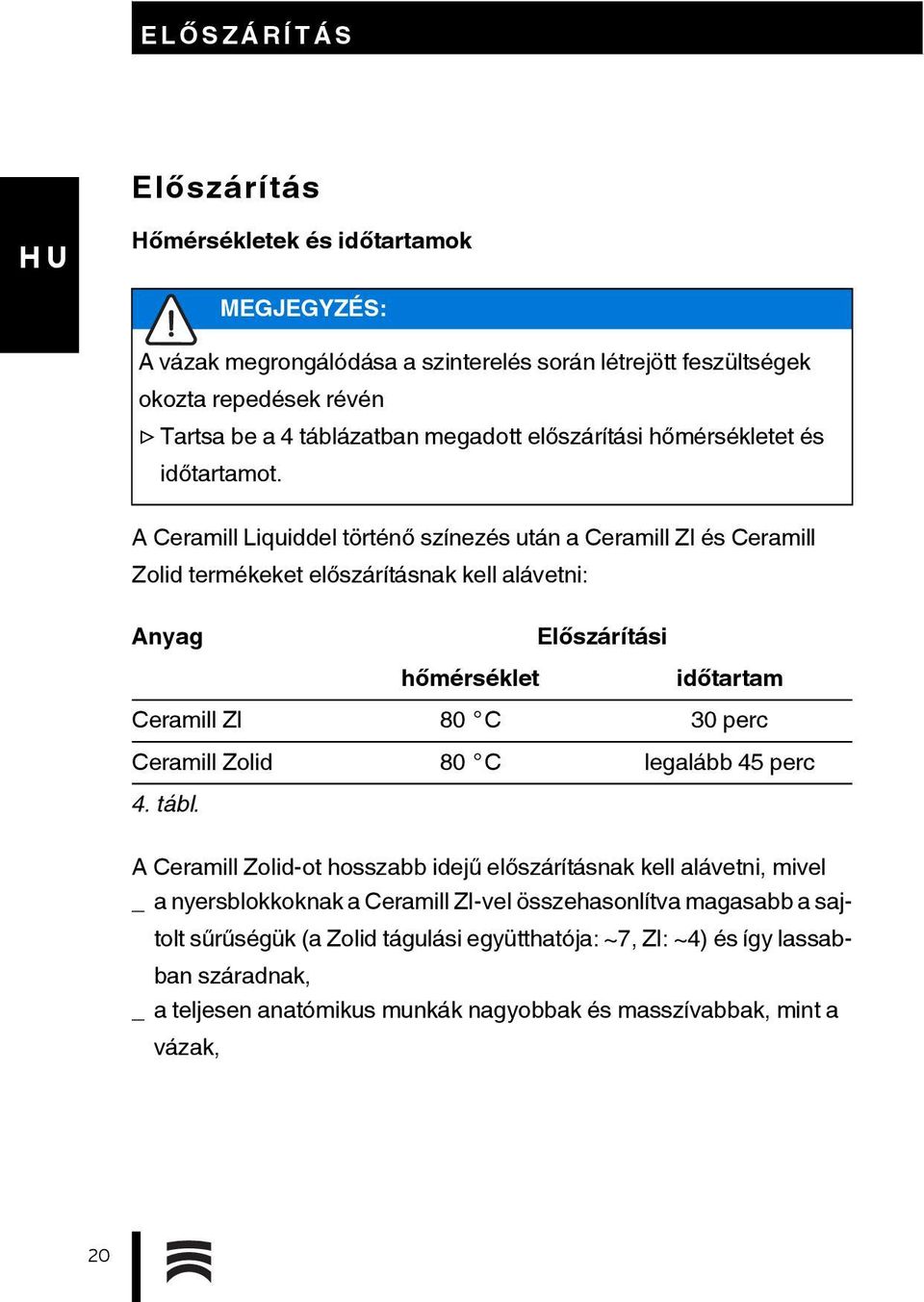

20 ELŐ SZÁRÍTÁS Előszárítás Hőmérsékletek és időtartamok A Ceramill Liquiddel történő színezés után a Ceramill ZI és Ceramill Zolid termékeket előszárításnak kell alávetni: A Ceramill Zolid-ot hosszabb idejű előszárításnak kell alávetni, mivel _ a nyersblokkoknak a Ceramill ZI-vel összehasonlítva magasabb a sajtolt sűrűségük (a Zolid tágulási együtthatója: ~7, ZI: ~4) és így lassabban száradnak, _ a teljesen anatómikus munkák nagyobbak és masszívabbak, mint a vázak, MEGJEGYZÉS: A vázak megrongálódása a szinterelés során létrejött feszültségek okozta repedések révén Tartsa be a 4 táblázatban megadott előszárítási hőmérsékletet és időtartamot. Anyag Előszárítási hőmérséklet időtartam Ceramill ZI 80 C 30 perc Ceramill Zolid 80 C legalább 45 perc 4. tábl. 20

21 ELŐ SZÁRÍTÁS _ az anyag érzékenyebb, mint a Ceramill ZI és nem bocsátja meg a maradék nedvességet. Ha van az anyagban maradék nedvesség és a hőmérséklet meghaladja a 100 C-ot, akkor a magas gőznyomás következtében repedések keletkezhetnek. Mivel a Ceramill Zolid esetében az előszárítási idő különösen fontos, vegye figyelembe a következő táblázatot: Ceramill Előszárítási Zolid geometria hőmérséklet időtartam Megjegyzés 1-2 egység 80 C 45 perc Koronák, korona pillérrel, egymással összekapcsolt koronák 3 egység 80 C 60 perc Hidak, egymással összekapcsolt koronák 4 egység 80 C 120 perc Hidak, egymással összekapcsolt koronák 5-6 egység 80 C 180 perc Hidak, egymással összekapcsolt koronák 7 egységtől kezdve 80 C 180 perc a cirkóniumoxid klinikailag engedélyezett befogómérete: 50 mm Felépítmény-hidak 80 C 180 perc 5. tábl. 21

22 ELŐ SZÁRÍTÁS Alkalmas berendezések Az előszárításhoz a következő berendezések alkalmazhatók: _Háztartási sütők / minisütők _ Szárító szekrény _ Kerámia kemence Ha a kerámia kemencét nem lehet 80 C-ra beprogramozni, akkor vigye be a legalacsonyabb lehetséges hőmérsékletet és hagyja nyitva a kemencét. Egy hőmérővel ellenőrizze, hogy a tárgy eléri-e a 80 C hőmérsékletet. _ Ceramill Therm ( a 2008 óta gyártott változat) Előszárítás és szinterelés egy közös folyamatban a 4. programmal Mivel a hővezérlés a magas hőmérsékletű szinterelő kemencékben, mint például a Ceramill Thermben alacsony hőmérsékleteken másképpen működik, mint például a kisebb kerámia kemencékben, az ideális szárítási hőmérséklet 70 C, és az ideális hőntartási idő 3óra. Ezekkel a paraméterekkel minden lehetséges vázméretet elő lehet szárítani. 900 C, 30 min 1450 C, 2 h 8 C/min 5 C/min 900 C 70 C, 3 h 8 C/min 200 C 1. ábra Ceramill Zolid szinterező program a Ceramill Thermben 22

23 KÖRNYEZETVÉDELEM Alkalmatlan berendezések Az előszárításhoz hősugárzó lámpákat nem lehet használni, mivel ezekkel rendszerint nem lehet a tárgy körül mindenhol 80 C hőmérsékletet elérni. Környezetvédelem Csomagolás A csomagolás szempontjából Amann Girrbach részt vesz az adott országban érvényes újrafelhasználási rendszerben, amely garantálja az optimális újrafeldolgozást. Valamennyi felhasznált csomagolóanyag a környezettel összeegyeztethető és újrafeldolgozható. Maradéktalanul kiürített tartályok ártalmatlanítása A nem kontaminált és maradéktalanul kiürített tartályok újra feldolgozhatók. Az ártalmatlanítást a hatósági előírásoknak megfelelően kell végrehajtani. Nem megtisztított, maradéktalanul kiürített tartályok ártalmatlanítása Ezt a terméket és a tartályát veszélyes hulladékként kell ártalmatlanítani. A nem megtisztítható csomagolást megfelelően ártalmatlanítani kell. Az ártalmatlanítást a nem megtisztított csomagolásokra vonatkozó hatósági előírásoknak megfelelően kell végrehajtani. 23

24 TARTOZÉKOK Tartozékok A termékspecifikus tartozékokkal kapcsolatos további információk a honlapon találhatók. Letöltési infók További útmutatók és videó tutoriálok a és/ vagy honlapról letölthetők. 24
