3 TARTALOMJEGYZÉK Az eredeti kezelési útmutató fordítása weiß nichthu Tartalomjegyzék Jelmagyarázat Általános biztonsági előírások Megfelelő személyzet Tulajdonság Szavatosság / felelősség-korlátozás A blokkok ellenőrzése Felszerelés a munkaasztalra Alkalmazás Rögzítés Utólagos megmunkálás a fogorvosnál Utólagos ellenőrzés a fogorvosnál Tartozékok Letöltési infók

4 JELMAGYARÁZAT Jelmagyarázat Figyelmeztető megjegyzések A szövegben szereplő figyelmeztető megjegyzések egy színes hátterű, veszélyre figyelmeztető háromszöggel vannak megjelölve és be vannak keretezve. Az áramütéssel kapcsolatos veszélyek esetén a veszélyre figyelmeztető háromszögben a felkiáltójel helyett egy villám jele látható. A figyelmeztető megjegyzések elején található figyelemfelkeltő kifejezések a következményeket és azok súlyosságát jelölik, amelyek a veszély elhárítására szolgáló intézkedések elmulasztása esetén fellépnek. _ TÁJÉKOZTATÓ: ez azt jelenti, hogy anyagi károk léphetnek fel. _ VIGYÁZAT: ez azt jelenti, hogy enyhe vagy közepesen súlyos személyi sérülések léphetnek fel. _ FIGYELMEZTETÉS: ez azt jelenti, hogy súlyos személyi sérülések léphetnek fel. _ VESZÉLY: ez azt jelenti, hogy életveszélyes személyi sérülések léphetnek fel. Fontos információk Az olyan, fontos információkat, amelyek nem állnak az emberekre vagy tárgyakra vonatkozó veszélyekkel kapcsolatban, az alábbi szimbólummal jelöljük. Ezeket vonallal be is keretezzük. 4

5 ÁLTALÁNOS BIZTONSÁGI ELŐ ÍRÁSOK Az útmutatóban található további szimbólumok Jel Magyarázat Egy cselekvés leírás egy pontja _ Egy lista pontja Egy cselekvés leírás vagy egy lista alpontja [3] A szögletes zárójelek közötti számok az ábrákon található jelölő számokra vonatkoznak Általános biztonsági előírások VIGYÁZAT: A cirkóniumoxid por hatására egészségi károsodások léphetnek fel! A feldolgozás alatt viseljen személyes védőruhát (porvédő álarcot, védőszemüveget,...). Megfelelő személyzet MEGJEGYZÉS: A terméket csak megfelelő szakképzettségű fogtechnikus dolgozhatja fel. 5

6 TULAJDONSÁG Tulajdonság A termék leírása A Ceramill Zolid blokkok cirkóniumoxidból (Y-TZP ZrO2) fogászati célokra készült nyers blokkok (A DIN EN ISO 6872 szabványnak megfelelő II. típusú alkalmazási terület, 6. osztály). A blokkok CNC-marógépekkel (például Ceramill Motion) vagy kézi másolómarókkal (például Ceramill Base és Multi-x) rögzített és kivehető protetikai ellátások (például koronák és hidak, kónuszos- és teleszkópkoronák, szuprakonstrukciók stb.) gyártására szolgálnak. Ceramill Zolid a megadott végső szinterelés után kielégíti a DIN EN ISO 6872 követelményeit és megfelelő további feldolgozás esetén (lásd a 12. és az utána következő oldalakon) az ISO követelményeinek is megfelel. Biztonsági adatlap / Konformitási nyilatkozat A biztonsági adatlap és a konformitási nyilatkozat kérésre megkapható és a honlapon is megtalálható. 6

7 TULAJDONSÁG Műszaki adatok Egység Érték Hajlítási szilárdság (4-pont) MPa 1200 ± 200 Rugalmassági modulus GPa > 200 Szemcsenagyság μm 0,6 sűrűség g/cm 3 6,05 Nyitott porozitás % 0 Hőtágulási együttható ( C) 1/K 11,0 ± 0, Kémiai oldhatóság μg/cm 2 < 5 Rádióaktivitás Bq/g < 0,2 Kémiai összetétel Oxid Tömegszázalék ZrO 2 + HfO 2 + Y 2 O 3 99,0 Y 2 O 3 4,5 5,6 HfO 2 <5 Al 2 O 3 <0,5 egyéb oxidok < 0,5 A blokkok tartóssága A Ceramill Zolid cirkóniumoxid blokkok megfelelő tárolás esetén a gyártási dátumtól kezdve 5 évig felhasználhatók. Tárolás A Ceramill Zolid blokkokat az eredeti csomagolásban, száraz helyen tárolja. 7

8 SZAVATOSSÁG / FELELŐ SSÉG-KORLÁTOZÁS Kiszerelések Cikkszám Megnevezés Leírás doboz Ceramill Zolid 71 XS Cirkóniumoxid blokk, fogív alakú, Csomag, 1db. magasság = 12 mm Ceramill Zolid 71 S Cirkóniumoxid blokk, fogív alakú, Csomag, 1db. magasság = 14 mm Ceramill Zolid 71 Cirkóniumoxid blokk, fogív alakú, Csomag, 1db. magasság = 16 mm Ceramill Zolid 71 M Cirkóniumoxid blokk, fogív alakú, Csomag, 1db. magasság = 18 mm Ceramill Zolid 71 L Cirkóniumoxid blokk, fogív alakú, Csomag, 1db. magasság = 20 mm Ceramill Zolid 71 XL Cirkóniumoxid blokk, fogív alakú, magasság = 25 mm Csomag, 1db. Szavatosság / felelősség-korlátozás A felhasználási technikára vonatkozó ajánlások, függetlenül attól, hogy ezek szóban, írásban, vagy egy gyakorlati oktatás keretében kerültek átadásra, irányelveknek számítanak. Termékeinket folyamatosan továbbfejlesztjük. A termékek kezelési módjának és összetételének bármikori megváltoztatására minden jog fenntartva. 8

9 A BLOKKOK ELLENŐ RZÉSE A blokkok ellenőrzése A Ceramill Zolid blokk átvétele után feltétlenül ellenőrizze azok kifogástalan optikai állapotát. A (szállítás során) megrongálódott blokk felhasználása után benyújtott reklamációs igényt nem vehetjük figyelembe. Felszerelés a munkaasztalra Ceramill Base, Ceramill Multi-x másolómaró Csavarozza hozzá a nyersblokkot a 71. számú alaplemezhez (tartozék, a Ceramill Base-hez, a Ceramill Multi-x-hez). Szerelje be a 71. számú alaplemezt a másolómaróba. 1. ábra Alaplemez 9

10 ALKALMAZÁS Ceramill Motion A nyersblokkot közvetlenül a Ceramill Motion nyersblokk befogó egységébe kell beszerelni. Tegye be a nyersblokkot a Ceramill Motion befogó egységébe és csavarokkal rögzítse. 2. ábra A nyersdarab behelyezése Alkalmazás Javallatok _ anatómikusan redukált korona- és hídvázak a frontfogak és a hátsó fogak területén és monolit (teljesen anatómikus) koronák és hidak _ anatómikusan redukált hídvázak legfeljebb három összefüggő köztes hídtaggal elől és legfeljebb két összefüggő köztes hídtaggal a hátsó fogaknál, maximális anatómikus hosszúság: 50 mm _ monolit hidak legfeljebb két összefüggő köztes hídtaggal a hátsó fogak területén, maximális anatómikus hosszúság: 50 mm _Szabad végű hídvázak és hidak legfeljebb egy köztes hídtaggal (legfeljebb egy szabadvégű lengő tag, legfeljebb a második premoláris fogig). 10

11 ALKALMAZÁS Ellenjavallatok _ nem elegendő mennyiségű maradék foganyag _ nem kielégítő preparációs eredmények _ nem kielégítő szájhigiénia _ több mint két összefüggő köztes hídtag a hátsó fogak területén _ ismert összeférhetetlenség az alkotórészekkel szemben _Erősen elszíneződött foganyagok Anyagspecifikus vázparaméterek A Ceramill Zolid cirkóniumoxid vázak sűrűre szinterelt állapotban való előállításához a következő anyagspecifikus vázparamétereket kell figyelembe venni: a váz minimális vastagsága mm-ben Összekötő elem keresztmetszete, mm 2 az összefüggő hídtagok legnagyobb száma Anterior Posterior Anterior Posterior Ceramill Zolid 0,

12 ALKALMAZÁS Részletes minimális falvastagság értékek és összekötő keresztmetszetek Szerkezeti Indikáció vázlat Primer részek / dupla koronák Egyes korona Frontfoghíd Az egységek száma összesen Az összefüggő hídtagok száma Falvastagság mm-ben incizál/ okkluzál körben Összekötő elem keresztmetszete, mm 2 1 0,7 0,5 1 0,5 0,5 OXO 3 1 0,5 0,5 > 7 OXXO OXXXO ,7 0,5 > 9 Hátsó híd OXO 3 1 0,7 0,5 > 9 OXXO 4 2 1,0 0,7 > 12 Szabad végű híd OOX OOOX 3 4 Szabadvégű lengő tag OXOX szabadvégű lengő tag 1,0 0,7 > 12 1,0 0,7 > 12 O Pillérkorona X Hídtag 12

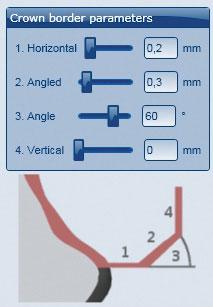

13 ALKALMAZÁS A szélekre vonatkozó paraméterek a Ceramill Mind CAD-szoftverben A Ceramill Zolid esetén ügyeljen arra, hogy a szélek vastagsága elég nagy legyen. A javasolt értékek a következők: _ 1. A szél vastagsága (Horizontal): 0,2 mm _ 2. Meghajlított rész (Angled): 0,3 mm _ 3. Szög (Angle): 60 _ 4. Magasság (Vertical): 0 mm Vázkészítési eljárás A Ceramill Zolid nyersblokkoknak az Amann Girrbach által megállapított tágulási együtthatója adagonként kódolva magukon a nyersblokkokon meg van adva. A Ceramill Motion esetén: Azt javasoljuk, hogy a Ceramill Zolidnak a Ceramill Motionban való megmunkálásához csak olyan marófejeket használjon, amelynek maradék élettartama még a kopáskijelző zöld tartományában van. Adja meg a tágulási együtthatót a Ceramill Match CAM szoftver számára. Munkálja meg az adott anyaghoz tárolt marási stratégiák (Zolid marási stratégiák) alkalmazásával Ceramill Motion segítségével a nyersblokkokat. 13

14 ALKALMAZÁS A Ceramill Mind CAD szoftver segítségével végrehajtott vázkialakítás és vázkészítéssel kapcsolatos további információk a Ceramill M-Center honlapján a védett letöltési tartományban találhatók. A Ceramill másolómarórendszerek esetén: Állítsa be a Ceramill másolómarón a tágulási együtthatót. Alkalmazza az oktatási anyagban a cirkónium-oxidhoz megadott eljárási módokat és marási stratégiákat. A Ceramill másolómarókon végzett vázkialakítással kapcsolatos információk az oktatási anyagokban és a Ceramill Gel/Pontic (760514/760522) modellező műanyagok megmunkálási utasításában találhatók. Elválasztás a nyersblokktól és kiemelés A vázaknak a nyersblokktól való elválasztása és kiemelése során a lehető legnagyobb óvatossággal kell eljárni: A vázakat egy vízhűtés nélküli turbina és egy hegyes gyémánttal válassza el a nyersblokktól. Az összekötő elemek lecsiszolásához és a vázak kisimításához az Amann Girrbach polírozó készletét célszerű használni. 14

15 ALKALMAZÁS Színezés a szinterelés előtt MEGJEGYZÉS: A Ceramill Zolid jobban felveszi a színező folyadékokat, mint a Ceramill ZI. A vázak sötétebbek lesznek. A tárgyakat kielégítő előszárításnak kell alávetni, ellenkező esetben a szinterelés során repedések keletkezhetnek. Ezzel kapcsolatban lásd a Ceramill Liquid színező oldatok feldolgozási útmutatójában található feldolgozási tájékoztatót. Mentesítse a vázakat ecsettel vagy sűrített levegővel a maradék cirkónium portól. A vázakat, illetve a teljesen anatómikus fogpótlást a szükségnek megfelelően részben vagy egészben be lehet színezni a Ceramill Liquid színező oldatokkal (ehhez lásd a Ceramill Liquid színező oldatok feldolgozási útmutatóját). Végső szinterelés A szintereléshez a Ceramill Therm magas hőmérsékletű kemence (178300/178350) vagy egy más jóminőségű és megfelelő kemence használatát javasoljuk (lásd ehhez a mindenkori szinterező kemence Kezelési Utasítását is). A szintereléshez egy különálló szinterelő tálca (178370) és szinterelő golyók (178311) kerülnek alkalmazásra. 15

16 ALKALMAZÁS MEGJEGYZÉS: Az anyag áttetszősége megszűnhet! Ezt a szinterelő tálcát a golyókkal csak a Ceramill Zolid-hoz szabad használni. A Ceramill ZI-hez NE HASZNÁLJA! Ne tegzen egzütt Ceramill Zolid vázakat és Ceramill ZI vázakat egy szinterelő tálcába! A Ceramill Zolid vázakat és a ZI vázakat egymás fölé behelyezett külön szinterelő tálcákban egyazon szinterelési eljáráson belül is szabad szinterelni. A szinterelő tálcákat csak a Ceramill Therm II-ben (178350) lehet egymás felett elhelyezni. Tegye bele a szinterelésre kerülő Ceramill Zolid vázakat a szinterelő golyókkal (178311) megtöltött szinterelő tálcába (178370). A vázakat kissé nyomja rá a szinterelő golyókra, hogy azok jól meg legyenek támasztva. MEGJEGYZÉS: Ügyeljen arra, hogy ne ékelődjenek be golyók a fogak közötti térbe vagy a korona kavításaiba! A vázak végső szinterelését a következő program szerint kell végrehajtani: Felfűtési szakasz: A szobahőmérsékletről az 1450 C végső hőmérsékletre felhevítés; felhevítési sebesség 5-10 K/perc Hőtartási fázis a végső hőmérsékleten: 2 óra 16

17 ALKALMAZÁS Lehűtési fázis: Az 1450 C végső hőmérsékletről a szobahőmérsékletre való lehűtés (legalább < 200 C); kb. 5 K/perc (körülbelül 5 óra) A vázak előkészítése a leplezéshez Utólagos megmunkálás A cirkóniumoxid vázakat a végső szinterelés befejezése után a szükségnek megfelelően nyomásmentes eljárással egy vízhűtéses laboratóriumi turbinával és erre megfelelő gyémántcsiszolókkal (ajánlás: szemcsenagyság kb. 40 μm) utólagosan meg lehet munkálni. A váz előkészítése a leplezéshez Az illeszkedési pontosság, az érintkezési pontok és az okklúzió ellenőrzése után: A korona belső felületeit korund lefúvással (alumíniumoxid, 110 μm, nyomás 2bar) majd gőzöléssel tisztítsa meg. Leplezőkerámia A Ceramill Zolid leplezéséhez a hagyományos cirkóniumoxid-leplezőkerámiák (például Creation ZI-F) jól használhatók. A Ceramill Zolid nyersblokkok hőtágulási együtthatója a műszaki adatokban található (lásd a 7. oldalon). Ha egy híd legalább öt egységből áll, vagy ha a hídban masszív köztes tagok vannak, célszerű a lehűtést 500 C hőmérsékletig lépésekben végrehajtani. 17

18 ALKALMAZÁS Monolit fogpótlás Utólagos megmunkálás A végső szinterelés végrehajtása után: A cirkóniumoxid vázakat a szükségnek megfelelően nyomásmentes eljárással egy vízhűtéses laboratóriumi turbinával és erre megfelelő gyémántcsiszolókkal (ajánlás: szemcsenagyság kb. 40 μm) utólag meg lehet munkálni. Az antagonista fogakkal és a szomszédos fogakkal való érintkezési felületeket sűrűre szinterelt állapotban magas fényességűre kell polírozni. Ehhez az Amann Girrbach polírozó készletének használatát javasoljuk (lásd a polírozó készlet megmunkálási tájékoztatóját is). A váz előkészítése a színezéshez és glazírozáshoz Az illeszkedési pontosság, az érintkezési pontok és az okklúzió ellenőrzése után: A korona belső felületeit korund lefúvással (alumíniumoxid, 110 μm, nyomás 2 bar) majd egy ultrahangos fürdővel és/vagy gőzöléssel tisztítsa meg. A koronák külső felületeit nem szabad korunddal lefújni. Ha egy híd legalább öt egységből áll, vagy ha a hídban masszív köztes tagok vannak, célszerű a lehűtést 500 C hőmérsékletig lépésekben végrehajtani. Színezés és glazírozás Ezután színezze és glazírozza az egységeket. Ehhez az Amann Girrbach színező és glazírozó készletének használatát javasoljuk (lásd a színező és glazírozó készlet megmunkálási tájékoztatóját is). 18

19 RÖGZÍTÉS Rögzítés Hagyományos cementezés: A Ceramill Zolid vázak magas szilárdsága és stabilitása következtében a legtöbb esetben egy hagyományos rögzítési eljárást (cinkoxid-foszfátcementtel vagy glazionomer cementtel (például GC Fuji plus)) lehet alkalmazni. A hagyományos cementezésnél ügyeljen a kielégítő tartóerőre és a legalább 3 mm-es maradék csonkmagasságra! Adhezív rögzítés: Az adhezív rögzítéshez Panavia 21 vagy Panavia F 2,0 rögzítő kompozit alkalmazását javasoljuk, ezek kitűnően tapadnak a cirkóniumoxid vázanyaghoz. Az ideiglenes cementezést nem ajánljuk, mivel a vázak az eltávolítás során megrongálódhatnak. Utólagos megmunkálás a fogorvosnál Ha a fogorvosnak a fogpótlást a paciens szájában be kell csiszolnia, akkor az egységeket ezután ismét magas fényességűre kell polírozni. A becsiszoláshoz csak gyémantcsiszolókat (ajánlás: szemcsenagyság kb. 40 μm) célszerű alkalmazni. A polírozáshoz Amann Girrbach gyémántpolírozó készletének használatát javasoljuk (lásd a polírozó készlet megmunkálási tájékoztatóját is). MEGJEGYZÉS: Ha a fogpótlást nem kielégítő módon polírozzák, az antagonista fogazat a kopás következtében megrongálódhat! 19

20 UTÓLAGOS ELLENŐ RZÉS A FOGORVOSNÁL Utólagos ellenőrzés a fogorvosnál Nyomatékosan javasoljuk, hogy a monolit fogpótlást évente egyszer a paciens szájában ellenőrizze. Ekkor ellenőrizze a maradék fogazatot, az antagonista fogazatot és a puha szöveteket. Szükség esetén hozzon korrekciós intézkedéseket. Itt is mindenképpen ügyeljen arra, hogy az objektumokat ezután tükörsimára kell polírozni. Tartozékok MEGJEGYZÉS: 2014-től kezdve új, megváltozott receptúrájú Ceramill Liquid festékek állnak 16 Vita klasszikus színben (A D) rendelkezésre. A Ceramill Liquid CL1 CL4 (árucikkszám: ) festékeket nem szabad az új Ceramill Liquid A2 B2 (árucikkszám: ) festékekkel keverni. Vegye figyelembe a Ceramill Liquid festékek használati utasításait. Cikkszám Leírás Ceramill Stain & Glaze Kit update Ceramill Liquid Komplettset (CL1 CL4) Ceramill Liquid CL OR Ceramill Liquid CL GR Ceramill Liquid Set update (A2 - A3 - A3,5 - B2 - OR - GR - RO - GIN - VIO) Ceramill Liquid A1 D Ceramill Dimmer Liquid 20

21 TARTOZÉKOK Cikkszám Leírás Ceramill Dimmer Liquid Refill Ceramill Liquid Brush (kefe), 1. méret 1 (4 darab) Ceramill Liquid Brush (kefe), 3. méret 1 (4 darab) Ceramill Liquid színező folyadék flakon (10 darab) Ceramill Zolid szinterelő tálca, egymásra rakható Ceramill Therm szinterelő golyó, 200 g Ceramill Roto Motion 0, Ceramill Polish-Dent Kit Ceramill Polish-Lab Kit A műanyag modellek gyors rögzítéséhez és a másolómaróban való biztos pozicionálásához műanyag tartólapok kaphatók. Cikkszám Ábra Leírás a Ceramill Base-hez és a Ceramill Multi-x-hez /77 számú tartólapok a 1 műanyag modellezéshez a Ceramill 2 ZI/Zolid 71-hez ([1] jelölés) és a Ceramill ZI 77-hez ([2] jelölés), csomag, 5 db. Keret a Multix-hez való tartólaphoz Keret (többször felhasználható) beépített pozícionáló segítővel a 71/77 tartólaphoz, csomag, 1 db. 21

22 LETÖLTÉSI INFÓK A műanyag modellt előzőleg a maróval kézi úton megmunkált tartólapra kell rögzíteni. A tartólapot a megfelelő nyersblokkokhoz hasonlóan kell bepattintani a másolómaróba. Így a modellnek a marógépben való biztos alátámasztása mellett így az is garantálható, hogy a modell a nyersblokk megmunkálható marási területén belül legyen. Letöltési infók További útmutatók és videó tutoriálok a és/ vagy honlapról letölthetők. 22
