1 Füstgáz elvezetés pótfüzet Gáz falikazán CERACLASSEXCELLENCE O ZSC 4- MFA ZSC 8- MFA ZSC 5- MFA ZWC 4- MFA ZWC 8- MFA ZWC 5- MFA HU (007/07) OSW

2 Tartalomjegyzék Tartalomjegyzék iztonsági utasítások és a szimbólumok magyarázata. iztonsági utasítások. A szimbólumok magyarázata A szabályozó használata. Általános tudnivalók. Fali gázkazán. Szerelési útmutatások.4 Füstgáztartozékokkal való kombinálás 4.5 Füstgázelvezetés osztályozása CEN alapján 5 Vízszintes füstgázelvezetés 6. eépítési méretek 6. Fojtótárcsa kiválasztása 8. eépítési minta 9 4 Függõleges füstgázelvezetõ 0 4. eépítési méretek 0 4. Fojtótárcsa kiválasztása 4. eépítési minták 5 Füstgázelvezetés szétválasztott rendszerben 4 5. eépítési méretek 4 5. Fojtótárcsa kiválasztása 6 5. eépítési minták 8 iztonsági utasítások és a szimbólumok magyarázata. iztonsági utasítások A kifogástalan működés csak a szerelési útmutatások betartása esetén biztosított. A változtatások jogát fenntartjuk. A beszerelést engedéllyel rendelkező szerelőnek kell végeznie. A szereléshez be kell tartani a megfelelő szerelési útmutatóban foglaltakat. Füstgáz szag esetén: Kapcsolja ki a készülék főkapcsolóját. Nyissa ki az ajtókat és az ablakokat. Értesítse az illetékes szakszervizt. Telepítés, átépítés A készüléket csak egy a Junkers által feljogosított márkaszerviz telepítheti vagy építheti át. A füstgázelvezető részeken semmilyen változtatást ne végezzen. Nyílt égésterű üzemmód esetén: az ajtókon, ablakokon és falakon található szellőző nyílásokat nem szabad elzárni vagy a méretüket csökkenteni. Tökéletesen záródó ablakok esetén gondoskodjon az égéshez szükséges friss levegő utánpótlásáról.. A szimbólumok magyarázata A szövegben a biztonsági utasításokat figyelmeztető háromszöggel és szürke alnyomattal jelöltük meg. Jelzőszavak mutatják a károk csökkentése érdekében szükséges utasítások be nem tartásának következtében fellépő veszély fokozatait. A Vigyázat szó azt jelenti, hogy kisebb anyagi kár keletkezhet. A Figyelem szó azt jelenti, hogy enyhébb személyi sérülések vagy súlyos anyagi kár veszélye forog fenn. A Veszély szó azt jelenti, hogy súlyos személyi sérülésekre, különösen súlyos esetekben akár életveszélyre is számítani kell. A szövegben az utasításokat az itt látható szimbólummal jelöltük meg. Ezt a szimbólumot a szövegben egy vízszintes vonal alatt vagy felett helyeztük el. Az utasítások olyan esetekre is fontos információkkal szolgálnak, amikor az emberi élet vagy a készülékek műszaki állapota nincs veszélyben (007/07)

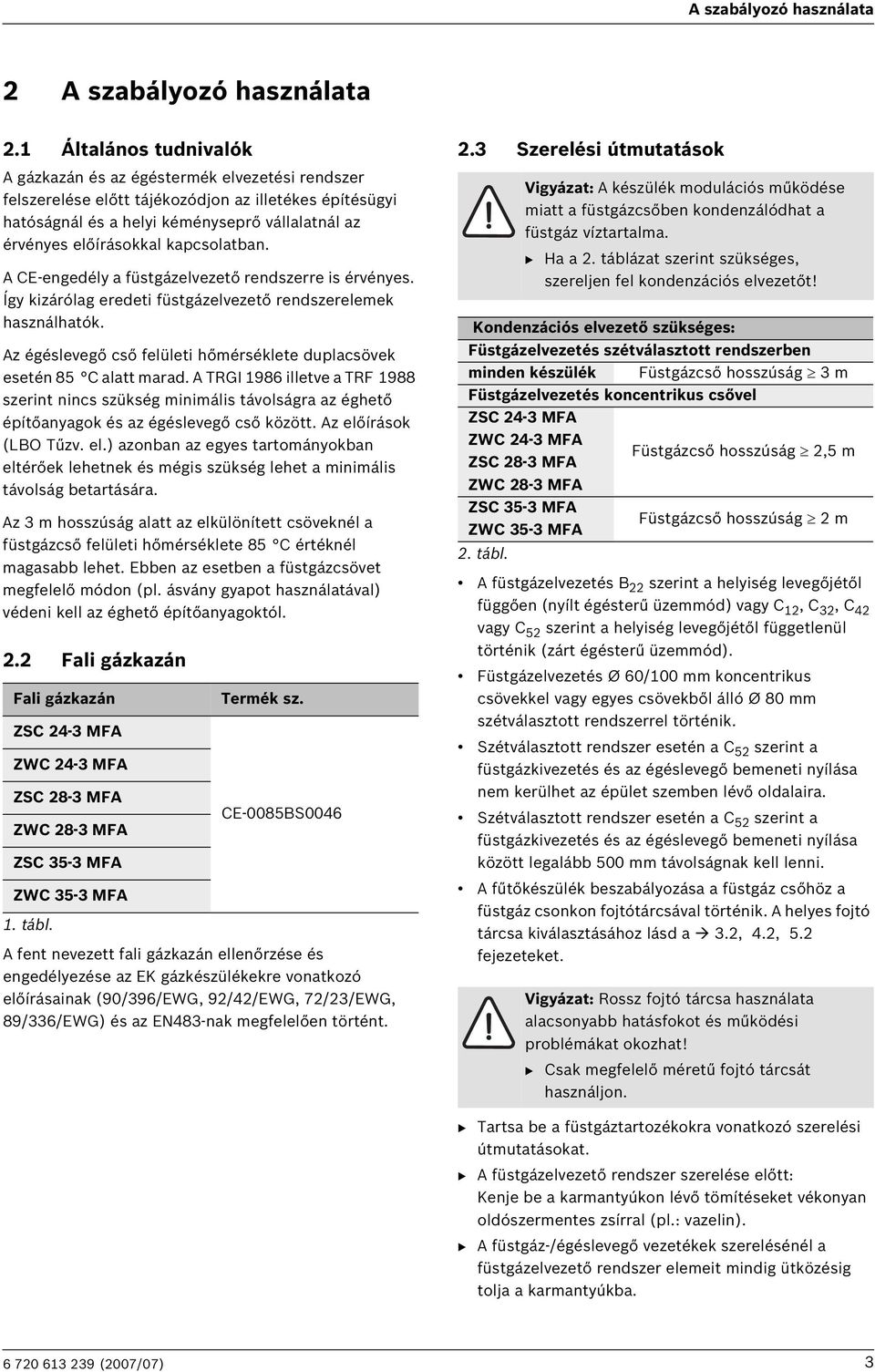

3 A szabályozó használata A szabályozó használata. Általános tudnivalók A gázkazán és az égéstermék elvezetési rendszer felszerelése előtt tájékozódjon az illetékes építésügyi hatóságnál és a helyi kéményseprő vállalatnál az érvényes előírásokkal kapcsolatban. A CE-engedély a füstgázelvezető rendszerre is érvényes. Így kizárólag eredeti füstgázelvezető rendszerelemek használhatók. Az égéslevegő cső felületi hőmérséklete duplacsövek esetén 85 C alatt marad. A TRGI 986 illetve a TRF 988 szerint nincs szükség minimális távolságra az éghető építőanyagok és az égéslevegő cső között. Az előírások (LO Tűzv. el.) azonban az egyes tartományokban eltérőek lehetnek és mégis szükség lehet a minimális távolság betartására. Az m hosszúság alatt az elkülönített csöveknél a füstgázcső felületi hőmérséklete 85 C értéknél magasabb lehet. Ebben az esetben a füstgázcsövet megfelelő módon (pl. ásvány gyapot használatával) védeni kell az éghető építőanyagoktól.. Fali gázkazán Fali gázkazán ZSC 4- MFA ZWC 4- MFA ZSC 8- MFA ZWC 8- MFA ZSC 5- MFA ZWC 5- MFA. tábl. Termék sz. CE-0085S0046 A fent nevezett fali gázkazán ellenőrzése és engedélyezése az EK gázkészülékekre vonatkozó előírásainak (90/96/EWG, 9/4/EWG, 7//EWG, 89/6/EWG) és az EN48-nak megfelelően történt.. Szerelési útmutatások Vigyázat: A készülék modulációs működése miatt a füstgázcsőben kondenzálódhat a füstgáz víztartalma. Ha a. táblázat szerint szükséges, szereljen fel kondenzációs elvezetőt! Kondenzációs elvezető szükséges: Füstgázelvezetés szétválasztott rendszerben minden készülék Füstgázcső hosszúság m Füstgázelvezetés koncentrikus csővel ZSC 4- MFA ZWC 4- MFA Füstgázcső hosszúság,5 m ZSC 8- MFA ZWC 8- MFA ZSC 5- MFA Füstgázcső hosszúság m ZWC 5- MFA. tábl. A füstgázelvezetés szerint a helyiség levegőjétől függően (nyílt égésterű üzemmód) vagy C, C, C 4 vagy C 5 szerint a helyiség levegőjétől függetlenül történik (zárt égésterű üzemmód). Füstgázelvezetés Ø 60/00 mm koncentrikus csövekkel vagy egyes csövekből álló Ø 80 mm szétválasztott rendszerrel történik. Szétválasztott rendszer esetén a C 5 szerint a füstgázkivezetés és az égéslevegő bemeneti nyílása nem kerülhet az épület szemben lévő oldalaira. Szétválasztott rendszer esetén a C 5 szerint a füstgázkivezetés és az égéslevegő bemeneti nyílása között legalább 500 mm távolságnak kell lenni. A fűtőkészülék beszabályozása a füstgáz csőhöz a füstgáz csonkon fojtótárcsával történik. A helyes fojtó tárcsa kiválasztásához lásd a., 4., 5. fejezeteket. Vigyázat: Rossz fojtó tárcsa használata alacsonyabb hatásfokot és működési problémákat okozhat! Csak megfelelő méretű fojtó tárcsát használjon. Tartsa be a füstgáztartozékokra vonatkozó szerelési útmutatásokat. A füstgázelvezető rendszer szerelése előtt: Kenje be a karmantyúkon lévő tömítéseket vékonyan oldószermentes zsírral (pl.: vazelin). A füstgáz-/égéslevegő vezetékek szerelésénél a füstgázelvezető rendszer elemeit mindig ütközésig tolja a karmantyúkba (007/07)

4 A szabályozó használata.4 Füstgáztartozékokkal való kombinálás A gáz falikazánok duplacsöves rendszerben a füstgáz tartozékokkal a.táblázat szerint kombinálhatók: Megjelölés TT Nr. Vízszintes elem hossza: mm AZ Vízszintes elem hossza: 80 mm AZ mm hosszúság AZ Koncentrikus cső Ø 60/00 mm 750 mm hosszúság AZ mm hosszúság AZ Koncentrikus csőív 90 Ø 60/00 mm AZ Koncentrikus csőív 45 Ø 60/00 mm AZ Vízszintes elem, csatlakozóval a fűtőberendezéshez AZ Függőleges elem Ø 60/00 mm AZ Ø 60/00 mm függőleges csatlakozás adapter AZ karimagarnitúra lapos tetőhöz AZ fekete AZ kivezető idom ferde tetőhöz piros AZ ólom lemezzel AZ Függőleges kondenzátum-leeresztő Ø 60/00 mm AZ Vízszintes kondenzátum-leeresztő Ø 60/00 mm AZ tábl. A gáz falikazánok elkülönített cső rendszerben a füstgázcső tartozékokkal a 4.táblázat szerint kombinálhatók: Megjelölés TT Nr. Karimagarnitúra lapos tetőhöz AZ fekete AZ Ferdetető átvezetés piros AZ ólom lemezzel AZ Szétválasztott csőcsatlakozás Ø 60/00 mm Ø 80/80 mm-re AZ Függőleges elem Ø 80/0 mm AZ Vízszintes fali átvezetés Ø 80/80 mm Ø 5 mm-re AZ T-idom Ø 80/80 mm Ø 80/0 mm-re AZ Csőív 90 Ø 80 mm AZ Csőív 45 Ø 80 mm AZ mm hosszúság AZ Cső Ø 80 mm 000 mm hosszúság AZ mm hosszúság AZ Kondenzátum-leeresztő Ø 80 mm AZ Végidom Ø 80 mm AZ Cső Ø 80 mm ellenőrző nyílással AZ Csőív 90 Ø 80 mm ellenőrző nyílással AZ Ø 60/00 mm csatlakozás adapter Ø 80 mm-en égéslevegő bevezetéssel AZ tábl (007/07)

5 A szabályozó használata.5 Füstgázelvezetés osztályozása CEN alapján Füstgázelvezetés koncentrikus csővel Füstgázelvezetés szétválasztott rendszerben C C C 4 C 5 C 8 5. tábl (007/07) 5

6 Vízszintes füstgázelvezetés Vízszintes füstgázelvezetés. eépítési méretek (mm-ben) 00 Ø 05 Ø 60/ O ábra Füstgázelvezetés C szerint Ø Ø 60/ O ábra Füstgázelvezetés C szerint Jelmagyarázat a. és. ábrához: Vízszintes elem hossza: mm Vízszintes elem hossza: 80 mm Vízszintes elem, csatlakozóval a fűtőberendezéshez Koncentrikus csőív 90 Ø 60/00 mm (007/07)

7 Vízszintes füstgázelvezetés Ø Ø 80 Ø O ábra szerinti füstgáz elvezetés Ø 60/00 mm csatlakozás adapter Ø 80 mm-en égési levegő bevezetéssel Csőív 90 Ø 80 mm Cső Ø 80 mm ZSC/ZWC ZSC/ZWC ZSC/ZWC tábl (007/07) 7

8 Vízszintes füstgázelvezetés. Fojtótárcsa kiválasztása x 90 = x L [mm] L max [mm] Földgáz H/S Cseppfolyós gáz Földgáz H/S Cseppfolyós gáz 500 Ø 76 Ø 76 ZSC 4- MFA ZWC 4- MFA x 90 ) x 90 + x 45 ) vagy x 90 ) Ø 78 Ø Ø 85 Ø Ø 78 Ø Ø 85 Ø ZSC 8- MFA ZWC 8- MFA x 90 ) 500 Ø 80 Ø Ø 85 Ø x 90 + x 45 ) 500 Ø 85 Ø 85 oder x 90 ) ZSC 5- MFA ZWC 5- MFA x 90 ) 500 Ø 85 Ø Ø 90 Ø max x 90 + x 45 ) or x 90 ) tábl. ) duplacsöves könyök 90 a fűtőkészüléken ) duplacsöves könyök 90 a fűtőkészüléken, duplacsöves könyök 45 a füstgáz elvezetésben ) duplacsöves könyök 90 a fűtőkészüléken, duplacsöves könyök 90 a füstgáz elvezetésben (007/07)

9 Vízszintes füstgázelvezetés. eépítési minta Ø 00 0 L L V L 4 ábra O Vízszintes elem hossza: mm Vízszintes elem hossza: 80 mm Koncentrikus cső Ø 60/00 mm Koncentrikus csőív 90 Ø 60/00 mm (007/07) 9

10 Függõleges füstgázelvezetõ 4 Függőleges füstgázelvezető 4. eépítési méretek (mm-ben) A tetőátvezetés a függőleges elemmel Ø 60/00 mm és lapostető átvezetéssel, ill. ferdetető átvezetéssel történhet. 50 Ø 60/ O 5 ábra Lapostető Függőleges elem Ø 60/00 mm ZSC/ZWC ZSC/ZWC ZSC/ZWC tábl (007/07)

11 Függõleges füstgázelvezetõ 600 Ø 60/ O 6 ábra Ferdetető Függőleges elem Ø 60/00 mm ZSC/ZWC ZSC/ZWC ZSC/ZWC tábl (007/07)

12 Függõleges füstgázelvezetõ 4. Fojtótárcsa kiválasztása x 90 = x L [mm] L max [mm] ZSC 4- MFA ZWC 4- MFA ZSC 8- MFA ZWC 8- MFA ZSC 5- MFA ZWC 5- MFA 0 x 90 0 x 45 x 45 x 90 4 x 45 4 x 90 8 x 45 6 x 90 x 45 0 x 90 0 x 45 x 45 x 90 4 x 45 4 x 90 8 x 45 6 x 90 x 45 0 x 90 0 x 45 x 45 x 90 4 x Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø Ø x tábl (007/07)

13 Függõleges füstgázelvezetõ 4. eépítési minták L Ø 00 L Ø00 L V L V LV LV O O 7 ábra Függőleges elem Ø 60/00 mm Koncentrikus cső Ø 60/00 mm Koncentrikus csőív 45 Ø 60/00 mm 4 Függőleges kondenzátum-leeresztő Ø 60/00 mm 8 ábra Függőleges elem Ø 60/00 mm Koncentrikus cső Ø 60/00 mm Koncentrikus csőív 90 Ø 60/00 mm 4 Függőleges kondenzátum-leeresztő Ø 60/00 mm (007/07)

14 Füstgázelvezetés szétválasztott rendszerben 5 Füstgázelvezetés szétválasztott rendszerben 5. eépítési méretek (mm-ben) 00 0 Ø Ø O 9 ábra Füstgázelvezetés C szerint Szétválasztott csőcsatlakozás Ø 60/00 mm Ø 80/80 mm-re Csőív 90 Ø 80 mm Cső Ø 80 mm 4 Vízszintes fali átvezetés Ø 80/80 mm Ø 5 mm-re 00 Ø O 0 ábra Füstgázelvezetés C 4 vagy C 8 szerint Szétválasztott csőcsatlakozás Ø 60/00 mm Ø 80/80 mm-re Csőív 90 Ø 80 mm Cső Ø 80 mm (007/07)

15 Füstgázelvezetés szétválasztott rendszerben 4 Ø O ábra Füstgázelvezetés C szerint Szétválasztott csőcsatlakozás Ø 60/00 mm Ø 80/80 mm-re Cső Ø 80 mm T-idom Ø 80/80 mm Ø 80/0 mm-re 4 Függőleges elem Ø 80/0 mm ZSC/ZWC ZSC/ZWC ZSC/ZWC tábl (007/07) 5

16 Füstgázelvezetés szétválasztott rendszerben 5. Fojtótárcsa kiválasztása A füstgázelvezetés ekvivalens hossza A felszerelés előtt számolja ki a felhasznált füstgázelemek egyenértékű hosszát. Az egyenértékű hosszak különbözőek a füstgázcsövek és a frisslevegő csövek esetén. Az egyenértékű hosszak különbözőek a vízszintes és a függőleges füstgázelvezetés esetén (. tábl.). A füstgázelvezetés egyenértékű hossza a maximális (L egyen,max ) és a minimális hossz (L egyen,min ) között legyen (. tábl.). C C C 5, C 8 L egyen,max L egyen,min L egyen,max L egyen,min L egyen,max L egyen,min ZSC/ZWC ZSC/ZWC ZSC/ZWC tábl. Csőív 90 Ø 80 mm Csőív 45 Ø 80 mm Cső Ø 80 mm Cső Ø 80 mm Vízszintes fali átvezetés Ø 80/80 mm Ø 5 mm-re Függőleges elem Ø 80/0 mm + T-idom Ø 80/ 80 mm Ø 80/ 0 mm-re Végelem Ø 80 mm L egyen L egyen Jelmagyarázat a. és. ábrához: L egyen egyenértékű teljes csőhossz L egyen,max maximális egyenértékű teljes csőhosszúság L egyen,min minimális egyenértékű teljes csőhosszúság L egyen L egyen L egyen L egyen füstgázcsőben ZSC/ZWC 4-,0 0,8,0,0,0,0 0,0 ZSC/ZWC 8-,0 0,8,0,0,0,0 0,0 ZSC/ZWC 5-,5 0,8,0,0,0,0 0,0 az égésilevegő csőben ZSC/ZWC 4-,0 0,5,0 0,8 0,0 ZSC/ZWC 8-,0 0,8,0,0 0,0 ZSC/ZWC 5-,5 0,8,0,0 0,0. tábl. L egyen (007/07)

17 Füstgázelvezetés szétválasztott rendszerben Ø 76 mm Ø 78 mm Ø 80 mm Ø 85 mm Ø 90 mm L egyen L egyen L egyen L egyen L egyen ZSC/ZWC ZSC/ZWC ZSC/ZWC tábl. L egyen egyenértékű teljes csőhossz L egyen,max maximális egyenértékű teljes csőhosszúság L egyen,min minimális egyenértékű teljes csőhosszúság Példa: Gáz falikazán: ZSC 8- MFA Füstgáz elvezetés C szerint (.ábra): L egyen, max = 0 m, L egyen, min = 0 m Füstgázcső: x Csőív 90 Ø 80 mm Égéslevegő cső: x Vízszintes fali átvezetés Ø 80/80 mm Ø 5 mm-re; x Csőív 90 Ø 80 mm Füstgáz tartozékok Hosszúság/ darabszám Egyenértékű csőhossz / db Összesen Füstgázcső Frisslevegő cső Csőív 90 Ø 80 mm,0 m,0 m Cső Ø 80 mm m,0 m Vízszintes fali átvezetés Ø 80/80 mm Ø 5 mm-re m,0 m Csőív 90 Ø 80 mm m,0 m Cső Ø 80 mm m,0 m Fojtótárcsa 5. tábl. A füstgáz elvezetőcső csőhosszúsága a maximális hosszúság (L equiv, max ) és a minimális hosszúság (L equiv, min ) között kell hogy legyen (.tábl.) Összeg: 7,0 m Mivel a csőhosszúság az ekvivalens csőhosszúság alatt fekszik (0 m) ezért fojtó tárcsát kell beszerelni ( 4.táblázat). Eredmény: Füstgáz tartozékok Hosszúság/ darabszám Egyenértékű csőhossz / db Összesen Füstgázcső Frisslevegő cső Csőív 90 Ø 80 mm,0 m,0 m Cső Ø 80 mm m,0 m Vízszintes fali átvezetés Ø 80/80 mm Ø 5 mm-re m,0 m Csőív 90 Ø 80 mm m,0 m Cső Ø 80 mm m,0 m Fojtótárcsa Ø 80 mm 0 m 0,0 m 6. tábl. Összeg: 7,0 m (007/07) 7

18 Füstgázelvezetés szétválasztott rendszerben 5. eépítési minták LV L A 5 9 ábra szerinti füstgáz elvezetés O L A L V ábra Füstgázelvezetés C szerint O L A L V O 4 ábra Füstgázelvezetés C 4, C 5 és C 8 szerint Jelmagyarázat a. és 4. ábrához: Szétválasztott csőcsatlakozás Ø 60/00 mm Ø 80/80 mm-re Ø 60/00 mm csatlakozás adapter Ø 80 mm-en égési levegő bevezetéssel Csőív 90 Ø 80 mm 4 Kondenzátum-leeresztő Ø 80 mm 5 Cső Ø 80 mm 6 Vízszintes fali átvezetés Ø 80/80 mm Ø 5 mm-re 7 T-idom Ø 80/80 mm Ø 80/0 mm-re 8 Függőleges elem Ø 80/0 mm 9 Végelem Ø 80 mm L A Füstgázcső hosszúság L V Égéslevegő csőhosszúság (007/07)

19 Füstgázelvezetés szétválasztott rendszerben Ø Ø4 8 LA, LV 7 Ø5 Ø5 Ø80 LA 5 5 L V O O 5 ábra Füstgázelvezetés C szerint 6 ábra Füstgázelvezetés C 5 szerint Jelmagyarázat a 5. és 6. ábrához: Szétválasztott csőcsatlakozás Ø 60/00 mm Ø 80/80 mm-re Csőív 90 Ø 80 mm 4 Kondenzátum-leeresztő Ø 80 mm 5 Cső Ø 80 mm 8 Függőleges elem Ø 80/0 mm 9 Végelem Ø 80 mm L A Füstgázcső hosszúság L V Égéslevegő csőhosszúságp (007/07) 9
