1 FA-ACÉL SZEKEZETŰ OLDALVILÁGÍTÓ BEÉPÍTÉSI ÚTMUTATÓJA AZ ODS TOKKAL ELLÁTOTT, DELTA ROYAL 84, DELTA PERFECT 68X, DELTA MAXIM 68S, DELTA PREMIUM, DELTA SPECIAL56S, UNIVERSAL 56S TÍPUSÚ AJTÓKKAL VALÓ SOROLÁSHOZ FONTOS!!! A beépítés megkezdése előtt mindenképpen győzödjön meg a rendelésben foglalt és az átvett termékek egyezőségéről. Különös tekintettel a külméretekre, az ajtótok színére, az üveg típusára valamint ellenőrizze az esetlegesen látható sérüléseket (karcolások, benyomódások, egyéb hibák) az üvegfelületen, a tokon, az ajtó és oldalvilágító esetén egyaránt. Tekintsen el a beépítés megkezdésétől, ha az átvett áru nem egyezik a megrendelt tételekkel vagy a terméken lévő sérülés nappali fénynél, szemből nézve, nem kevesebb, mint 1 méter távolságból látható. Ebben az esetben javasolt a termék gondos visszacsomagolása és eljuttatása arra az értékesítési pontra, ahol annak vásárlása megtörtént. A megrendelt és az átvett áru közötti egyezőtlenségére illetve a látható hibákra vagy sérülésekre vonatkozó reklamációkat nem áll módunkban elfogadni, a szóban forgó termék beépítése után. A beszerelés előtt javasolt a falban lévő nyílás felmérése, a padlózat vízszintjének és a fal függőlegességének ellenörzése. Az oldalvilágítóval sorolt ajtókat, a már kialakított padlózattal vagy a végső rétegszintre hozott padlóval rendelkező nyílásba javasolt beépíteni. 1. Az oldalvilágító kicsomagolása majd ellenőrzése annak, hogy van e rajta látható felszíni sérülés. Ugyanez végrehajtandó az ajtó esetén is. Az ajtótok összeillesztése az ajtóhoz tartozó beépítési útmutató szerint történik. A szivacsos tömítés felragasztása az oldalvilágító keretére, az ajtótok felé eső, sorolni kívánt oldalon. (1.ábra). Mindkét szigetelőcsík az acélszegély mentén, a fa felületre ragasztandó. A tömítések felragasztása csak az oldalvilágítón történik, az ajtótok oldalára azok nem kerülnek fel. 2. A védőfólia eltávolítása, az oldalvilágító keret és az ajtótok oldalsó acélszegélyeiről (2.ábra). 3. Az oldalvilágító sorolni kívánt oldalának felületére, a két felragasztott tömítés közé, univerzális (lehetőleg színtelen) szilikon felvitele, cikcakkosan (3.ábra). A szilikon kerüljön a keret oldalfelületének teljes hosszára.

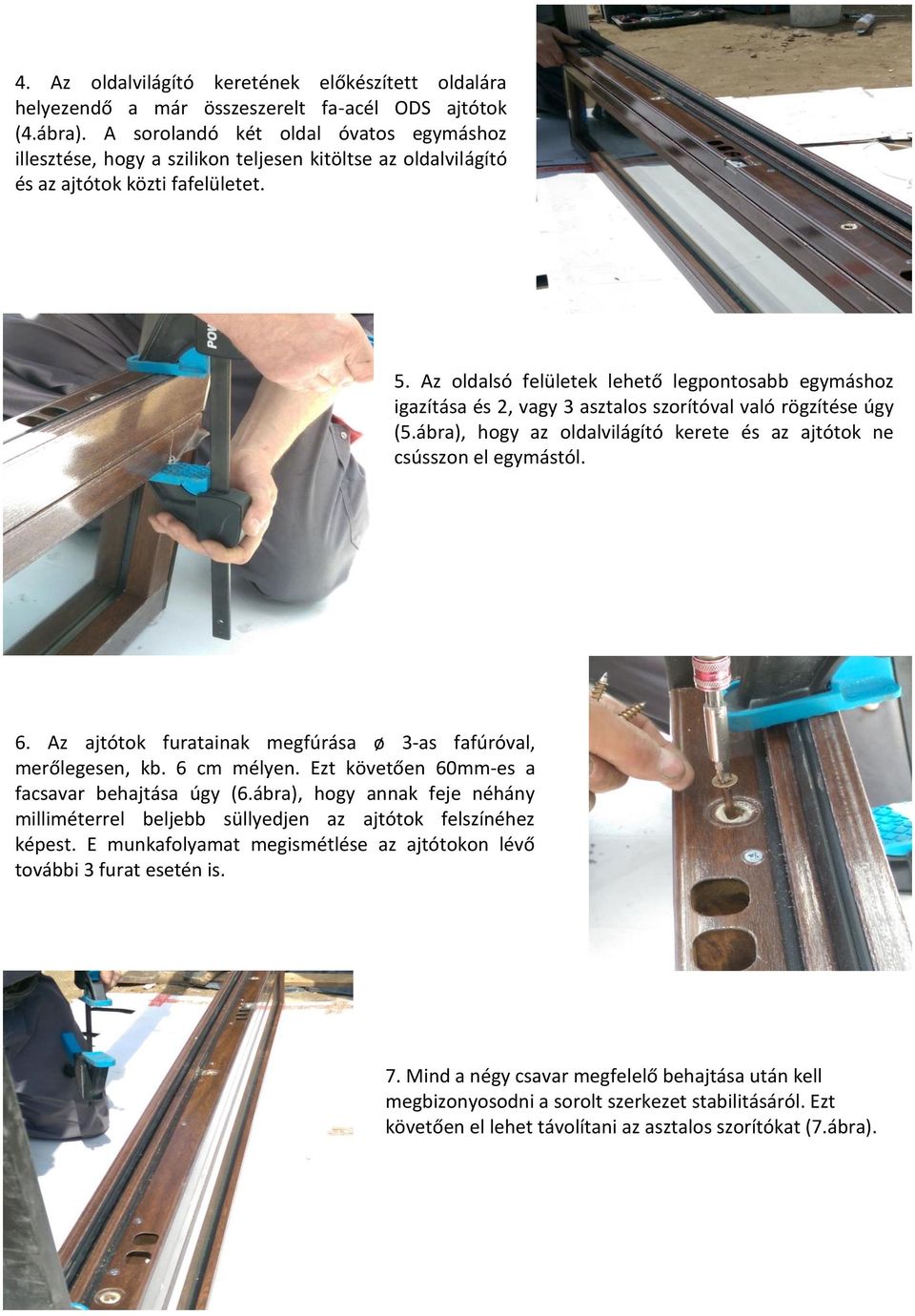

2 4. Az oldalvilágító keretének előkészített oldalára helyezendő a már összeszerelt fa-acél ODS ajtótok (4.ábra). A sorolandó két oldal óvatos egymáshoz illesztése, hogy a szilikon teljesen kitöltse az oldalvilágító és az ajtótok közti fafelületet. 5. Az oldalsó felületek lehető legpontosabb egymáshoz igazítása és 2, vagy 3 asztalos szorítóval való rögzítése úgy (5.ábra), hogy az oldalvilágító kerete és az ajtótok ne csússzon el egymástól. 6. Az ajtótok furatainak megfúrása ø 3-as fafúróval, merőlegesen, kb. 6 cm mélyen. Ezt követően 60mm-es a facsavar behajtása úgy (6.ábra), hogy annak feje néhány milliméterrel beljebb süllyedjen az ajtótok felszínéhez képest. E munkafolyamat megismétlése az ajtótokon lévő további 3 furat esetén is. 7. Mind a négy csavar megfelelő behajtása után kell megbizonyosodni a sorolt szerkezet stabilitásáról. Ezt követően el lehet távolítani az asztalos szorítókat (7.ábra).

3 8. Az összeszerelt oldalvilágító és ajtótok függőleges helyzetbe állítása. Szerelőlemezek felcsavarozása az oldalvilágító és ajtótok oldalszegélyeihez, oldalanként hármat-hármat, nagyjából a zsanérok színtjével egy vonalban (8.ábra). 9. Két szerelőlemez felcsavarozása a szerkezet felső szegélyéhez úgy, hogy közülük az egyiket az oldalvilágító és az ajtótok kapcsolódásának közelébe kell rögzíteni (9.ábra). 10. A fentiek szerint felszerelt szerkezet behelyezése a korábban már előkészített, beépítésre kész falnyílásba (10.ábra). A sorolt szerkezet a véglegesen kialakított padlózatra kell kerüljön. Amennyiben az építkezés még nincs abban a munkafázisban, hogy az épület végleges padlózattal rendelkezne, meg kell állapítani annak várható szintjét 3-4 mm pontossággal, és imitálni a végleges padlómagasságot pl. aláhelyezett deszkák, OSB lapok, fadarabok segítségével. A padlószint imitációja stabil kell legyen és a lehető legpontosabban közelítse meg annak jövőbeni végleges magasságát. 11. A falnyílásba illesztett, sorolt szerkezet kiékelése (11.ábra). A beépítés jelen fázisában különösen kell ügyelni, mivel az oldalvilágító üvegezett konstrukciója miatt az egész szerkezetnek egyenletlen a súlyelosztása és ebből kifolyólag előfordulhat annak borulása, minek következményeként az üveg széttörhet, illetve a tokkeret sérülhet, károsodhat..

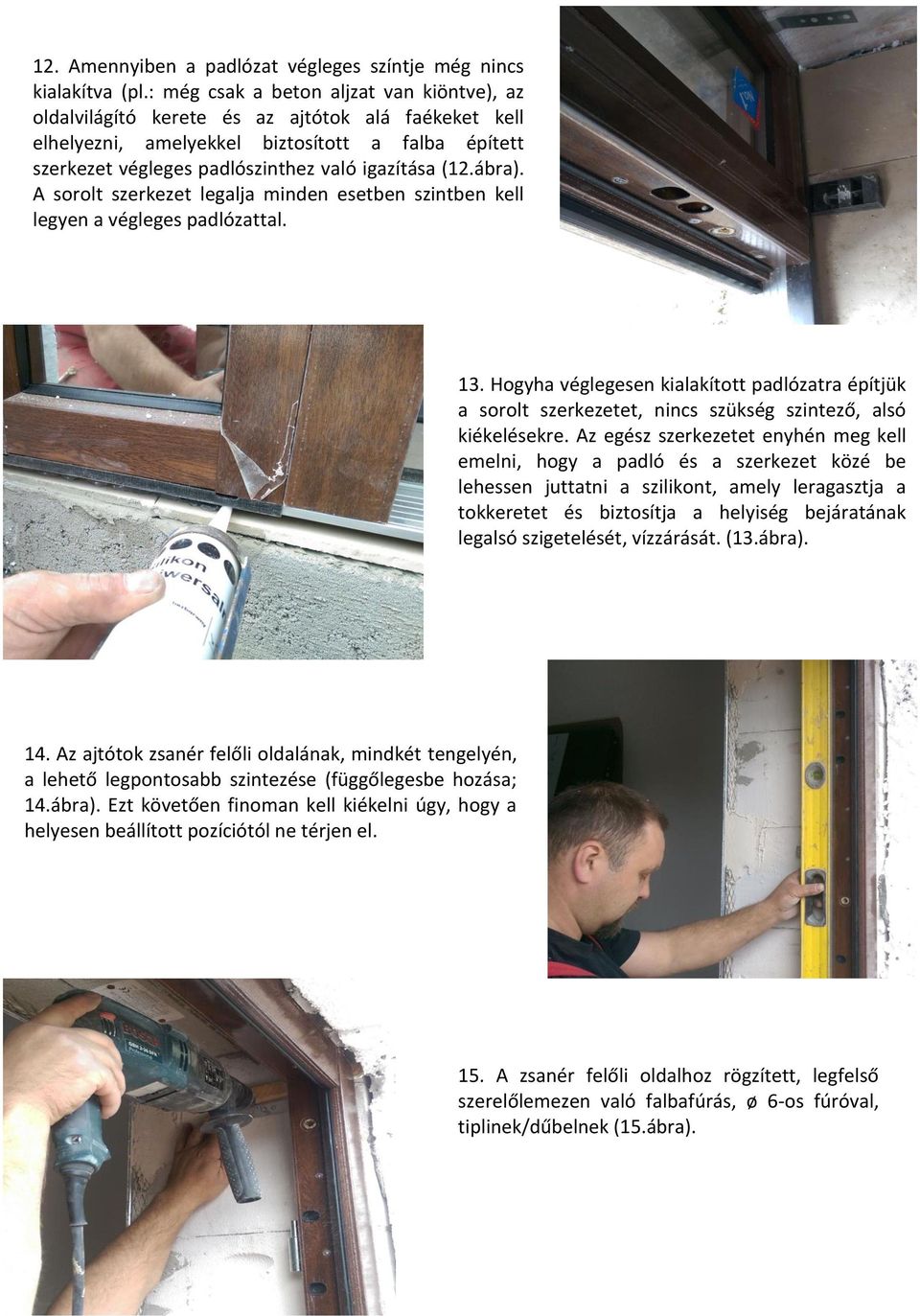

4 12. Amennyiben a padlózat végleges színtje még nincs kialakítva (pl.: még csak a beton aljzat van kiöntve), az oldalvilágító kerete és az ajtótok alá faékeket kell elhelyezni, amelyekkel biztosított a falba épített szerkezet végleges padlószinthez való igazítása (12.ábra). A sorolt szerkezet legalja minden esetben szintben kell legyen a végleges padlózattal. 13. Hogyha véglegesen kialakított padlózatra építjük a sorolt szerkezetet, nincs szükség szintező, alsó kiékelésekre. Az egész szerkezetet enyhén meg kell emelni, hogy a padló és a szerkezet közé be lehessen juttatni a szilikont, amely leragasztja a tokkeretet és biztosítja a helyiség bejáratának legalsó szigetelését, vízzárását. (13.ábra). 14. Az ajtótok zsanér felőli oldalának, mindkét tengelyén, a lehető legpontosabb szintezése (függőlegesbe hozása; 14.ábra). Ezt követően finoman kell kiékelni úgy, hogy a helyesen beállított pozíciótól ne térjen el. 15. A zsanér felőli oldalhoz rögzített, legfelső szerelőlemezen való falbafúrás, ø 6-os fúróval, tiplinek/dűbelnek (15.ábra).

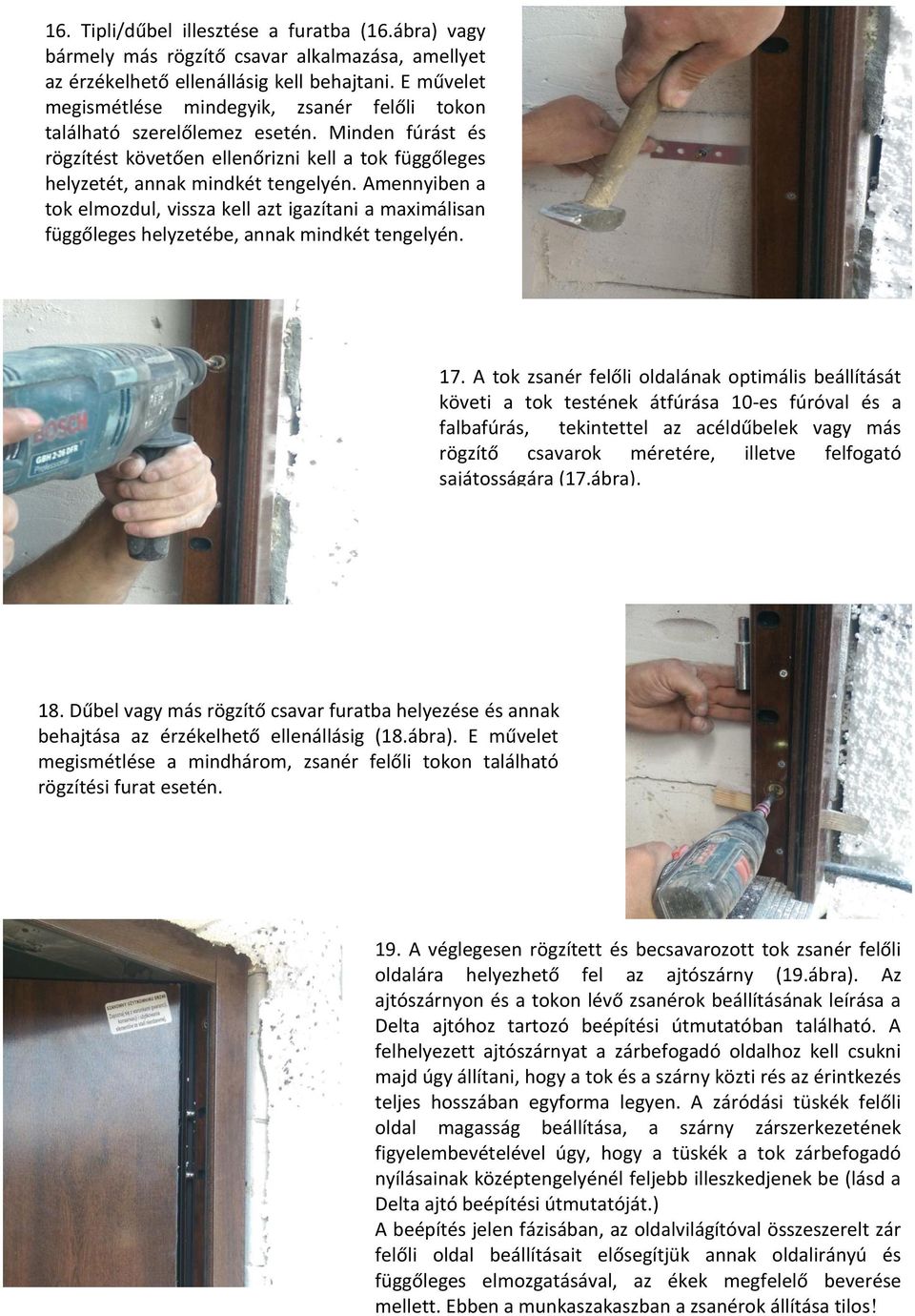

5 16. Tipli/dűbel illesztése a furatba (16.ábra) vagy bármely más rögzítő csavar alkalmazása, amellyet az érzékelhető ellenállásig kell behajtani. E művelet megismétlése mindegyik, zsanér felőli tokon található szerelőlemez esetén. Minden fúrást és rögzítést követően ellenőrizni kell a tok függőleges helyzetét, annak mindkét tengelyén. Amennyiben a tok elmozdul, vissza kell azt igazítani a maximálisan függőleges helyzetébe, annak mindkét tengelyén. 17. A tok zsanér felőli oldalának optimális beállítását követi a tok testének átfúrása 10-es fúróval és a falbafúrás, tekintettel az acéldűbelek vagy más rögzítő csavarok méretére, illetve felfogató sajátosságára (17.ábra). 18. Dűbel vagy más rögzítő csavar furatba helyezése és annak behajtása az érzékelhető ellenállásig (18.ábra). E művelet megismétlése a mindhárom, zsanér felőli tokon található rögzítési furat esetén. 19. A véglegesen rögzített és becsavarozott tok zsanér felőli oldalára helyezhető fel az ajtószárny (19.ábra). Az ajtószárnyon és a tokon lévő zsanérok beállításának leírása a Delta ajtóhoz tartozó beépítési útmutatóban található. A felhelyezett ajtószárnyat a zárbefogadó oldalhoz kell csukni majd úgy állítani, hogy a tok és a szárny közti rés az érintkezés teljes hosszában egyforma legyen. A záródási tüskék felőli oldal magasság beállítása, a szárny zárszerkezetének figyelembevételével úgy, hogy a tüskék a tok zárbefogadó nyílásainak középtengelyénél feljebb illeszkedjenek be (lásd a Delta ajtó beépítési útmutatóját.) A beépítés jelen fázisában, az oldalvilágítóval összeszerelt zár felőli oldal beállításait elősegítjük annak oldalirányú és függőleges elmozgatásával, az ékek megfelelő beverése mellett. Ebben a munkaszakaszban a zsanérok állítása tilos!

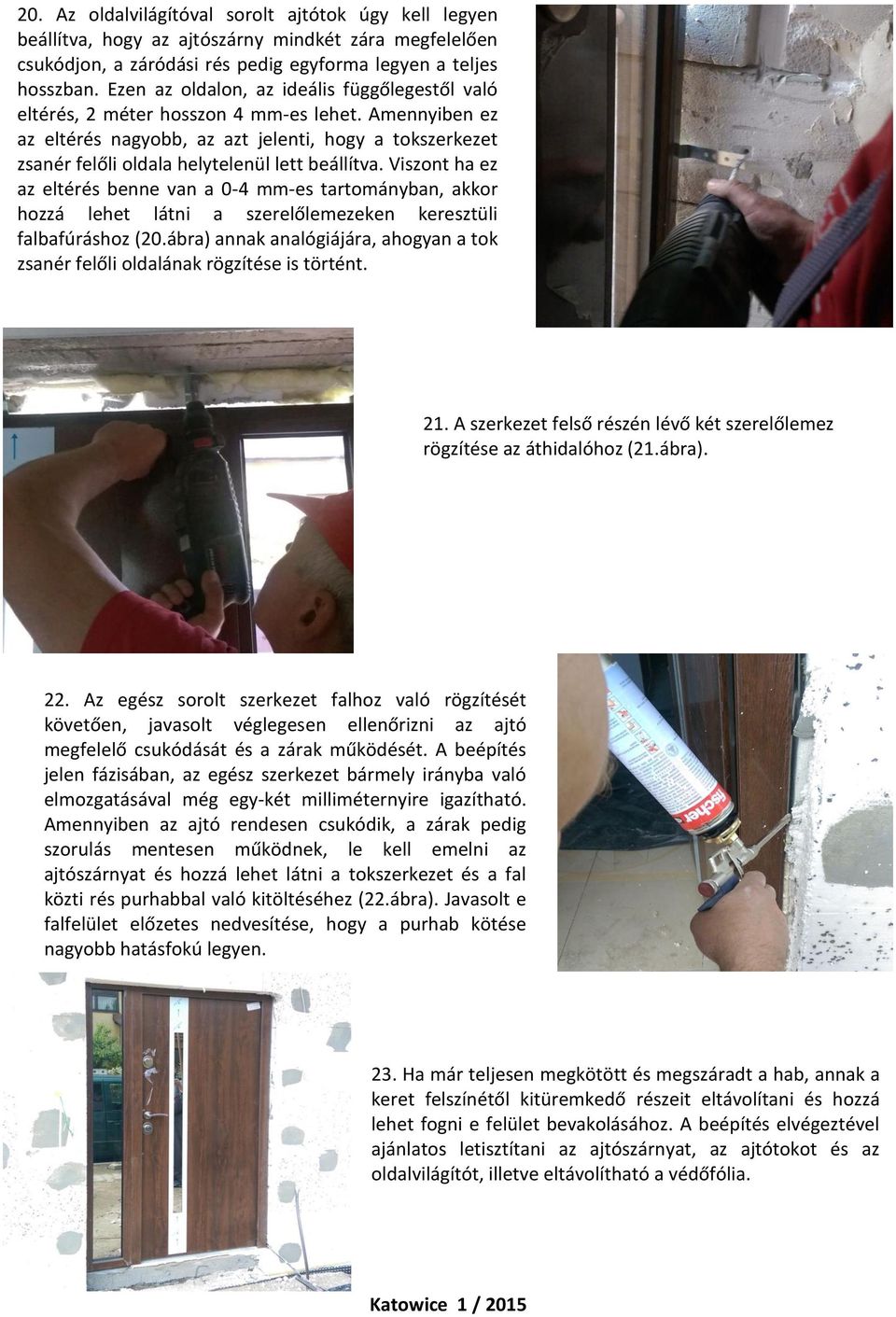

6 20. Az oldalvilágítóval sorolt ajtótok úgy kell legyen beállítva, hogy az ajtószárny mindkét zára megfelelően csukódjon, a záródási rés pedig egyforma legyen a teljes hosszban. Ezen az oldalon, az ideális függőlegestől való eltérés, 2 méter hosszon 4 mm-es lehet. Amennyiben ez az eltérés nagyobb, az azt jelenti, hogy a tokszerkezet zsanér felőli oldala helytelenül lett beállítva. Viszont ha ez az eltérés benne van a 0-4 mm-es tartományban, akkor hozzá lehet látni a szerelőlemezeken keresztüli falbafúráshoz (20.ábra) annak analógiájára, ahogyan a tok zsanér felőli oldalának rögzítése is történt. 21. A szerkezet felső részén lévő két szerelőlemez rögzítése az áthidalóhoz (21.ábra). 22. Az egész sorolt szerkezet falhoz való rögzítését követően, javasolt véglegesen ellenőrizni az ajtó megfelelő csukódását és a zárak működését. A beépítés jelen fázisában, az egész szerkezet bármely irányba való elmozgatásával még egy-két milliméternyire igazítható. Amennyiben az ajtó rendesen csukódik, a zárak pedig szorulás mentesen működnek, le kell emelni az ajtószárnyat és hozzá lehet látni a tokszerkezet és a fal közti rés purhabbal való kitöltéséhez (22.ábra). Javasolt e falfelület előzetes nedvesítése, hogy a purhab kötése nagyobb hatásfokú legyen. 23. Ha már teljesen megkötött és megszáradt a hab, annak a keret felszínétől kitüremkedő részeit eltávolítani és hozzá lehet fogni e felület bevakolásához. A beépítés elvégeztével ajánlatos letisztítani az ajtószárnyat, az ajtótokot és az oldalvilágítót, illetve eltávolítható a védőfólia. Katowice 1 / 2015
