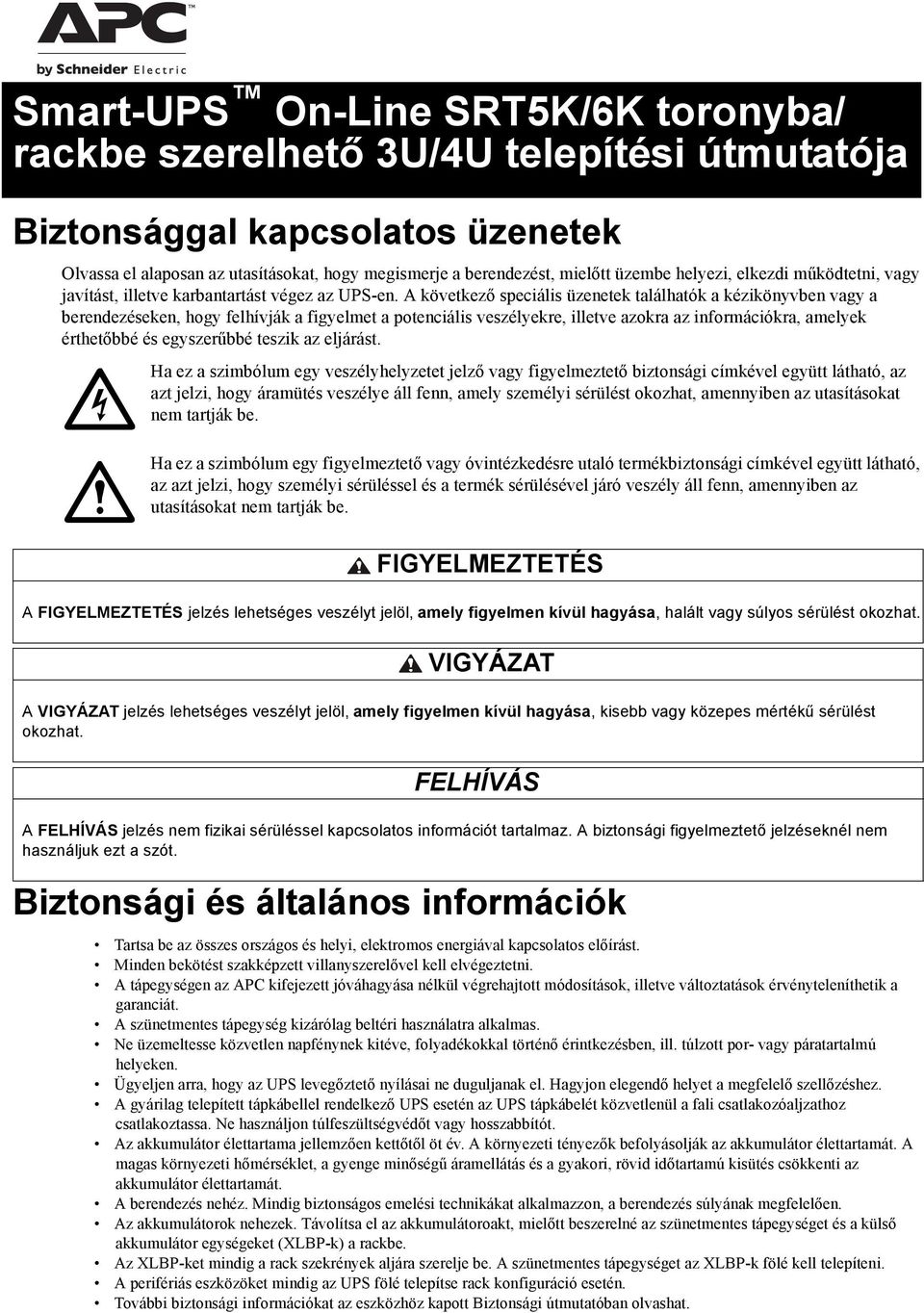

1 Smart-UPS On-Line SRT5K/6K toronyba/ rackbe szerelhető 3U/4U telepítési útmutatója Biztonsággal kapcsolatos üzenetek Olvassa el alaposan az utasításokat, hogy megismerje a berendezést, mielőtt üzembe helyezi, elkezdi működtetni, vagy javítást, illetve karbantartást végez az UPS-en. A következő speciális üzenetek találhatók a kézikönyvben vagy a berendezéseken, hogy felhívják a figyelmet a potenciális veszélyekre, illetve azokra az információkra, amelyek érthetőbbé és egyszerűbbé teszik az eljárást. Ha ez a szimbólum egy veszélyhelyzetet jelző vagy figyelmeztető biztonsági címkével együtt látható, az azt jelzi, hogy áramütés veszélye áll fenn, amely személyi sérülést okozhat, amennyiben az utasításokat nem tartják be. Ha ez a szimbólum egy figyelmeztető vagy óvintézkedésre utaló termékbiztonsági címkével együtt látható, az azt jelzi, hogy személyi sérüléssel és a termék sérülésével járó veszély áll fenn, amennyiben az utasításokat nem tartják be. FIGYELMEZTETÉS A FIGYELMEZTETÉS jelzés lehetséges veszélyt jelöl, amely figyelmen kívül hagyása, halált vagy súlyos sérülést okozhat. VIGYÁZAT A VIGYÁZAT jelzés lehetséges veszélyt jelöl, amely figyelmen kívül hagyása, kisebb vagy közepes mértékű sérülést okozhat. FELHÍVÁS A FELHÍVÁS jelzés nem fizikai sérüléssel kapcsolatos információt tartalmaz. A biztonsági figyelmeztető jelzéseknél nem használjuk ezt a szót. Biztonsági és általános információk Information (Információ) Tartsa be az összes országos és helyi, elektromos energiával kapcsolatos előírást. Minden bekötést szakképzett villanyszerelővel kell elvégeztetni. A tápegységen az APC kifejezett jóváhagyása nélkül végrehajtott módosítások, illetve változtatások érvényteleníthetik a garanciát. A szünetmentes tápegység kizárólag beltéri használatra alkalmas. Ne üzemeltesse közvetlen napfénynek kitéve, folyadékokkal történő érintkezésben, ill. túlzott por- vagy páratartalmú helyeken. Ügyeljen arra, hogy az UPS levegőztető nyílásai ne duguljanak el. Hagyjon elegendő helyet a megfelelő szellőzéshez. A gyárilag telepített tápkábellel rendelkező UPS esetén az UPS tápkábelét közvetlenül a fali csatlakozóaljzathoz csatlakoztassa. Ne használjon túlfeszültségvédőt vagy hosszabbítót. Az akkumulátor élettartama jellemzően kettőtől öt év. A környezeti tényezők befolyásolják az akkumulátor élettartamát. A magas környezeti hőmérséklet, a gyenge minőségű áramellátás és a gyakori, rövid időtartamú kisütés csökkenti az akkumulátor élettartamát. A berendezés nehéz. Mindig biztonságos emelési technikákat alkalmazzon, a berendezés súlyának megfelelően. Az akkumulátorok nehezek. Távolítsa el az akkumulátoroakt, mielőtt beszerelné az szünetmentes tápegységet és a külső akkumulátor egységeket (XLBP-k) a rackbe. Az XLBP-ket mindig a rack szekrények aljára szerelje be. A szünetmentes tápegységet az XLBP-k fölé kell telepíteni. A perifériás eszközöket mindig az UPS fölé telepítse rack konfiguráció esetén. További biztonsági információkat az eszközhöz kapott Biztonsági útmutatóban olvashat.

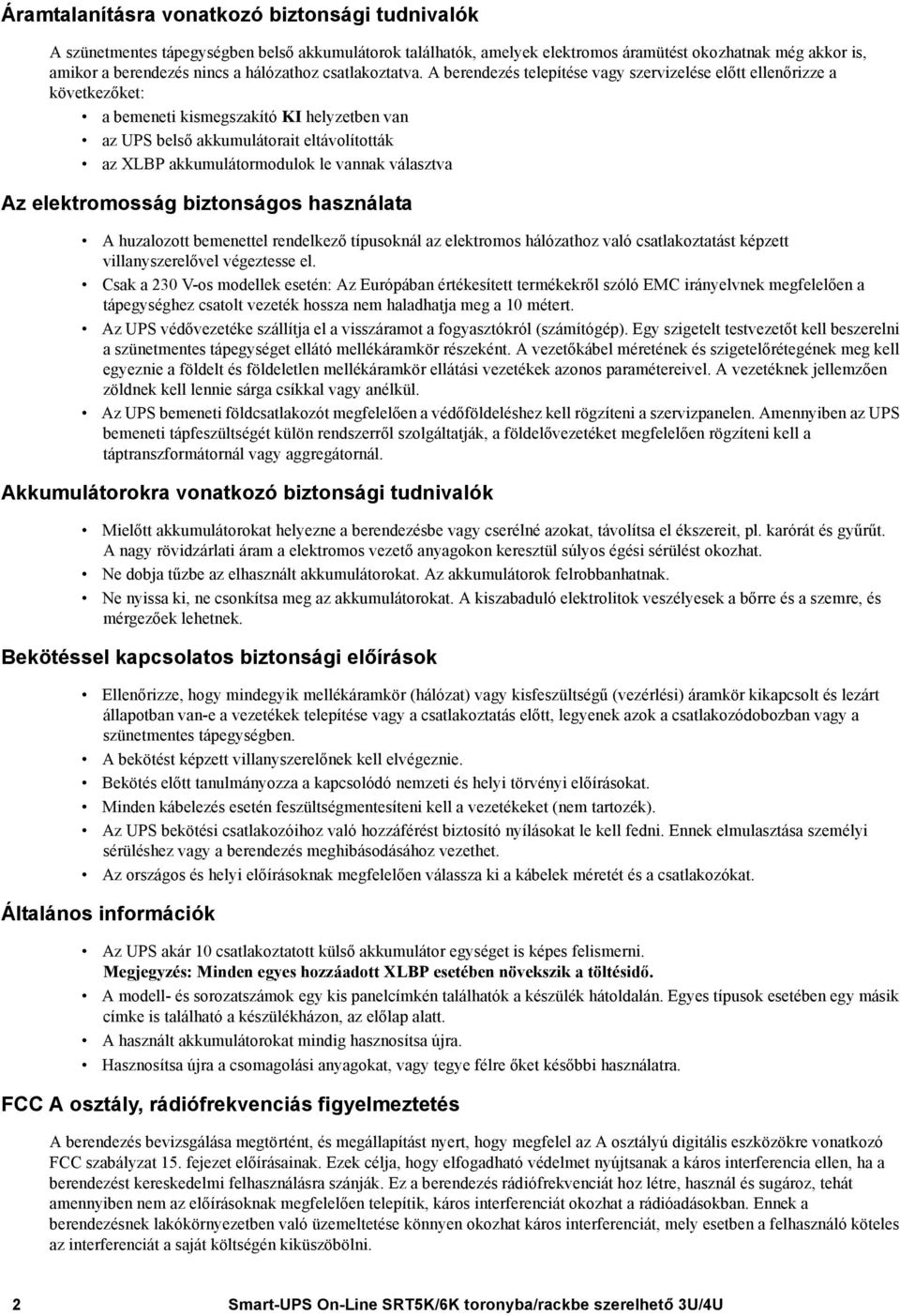

2 Áramtalanításra vonatkozó biztonsági tudnivalók A szünetmentes tápegységben belső akkumulátorok találhatók, amelyek elektromos áramütést okozhatnak még akkor is, amikor a berendezés nincs a hálózathoz csatlakoztatva. A berendezés telepítése vagy szervizelése előtt ellenőrizze a következőket: a bemeneti kismegszakító KI helyzetben van az UPS belső akkumulátorait eltávolították az XLBP akkumulátormodulok le vannak választva Az elektromosság biztonságos használata A huzalozott bemenettel rendelkező típusoknál az elektromos hálózathoz való csatlakoztatást képzett villanyszerelővel végeztesse el. Csak a 230 V-os modellek esetén: Az Európában értékesített termékekről szóló EMC irányelvnek megfelelően a tápegységhez csatolt vezeték hossza nem haladhatja meg a 10 métert. Az UPS védővezetéke szállítja el a visszáramot a fogyasztókról (számítógép). Egy szigetelt testvezetőt kell beszerelni a szünetmentes tápegységet ellátó mellékáramkör részeként. A vezetőkábel méretének és szigetelőrétegének meg kell egyeznie a földelt és földeletlen mellékáramkör ellátási vezetékek azonos paramétereivel. A vezetéknek jellemzően zöldnek kell lennie sárga csíkkal vagy anélkül. Az UPS bemeneti földcsatlakozót megfelelően a védőföldeléshez kell rögzíteni a szervizpanelen. Amennyiben az UPS bemeneti tápfeszültségét külön rendszerről szolgáltatják, a földelővezetéket megfelelően rögzíteni kell a táptranszformátornál vagy aggregátornál. Akkumulátorokra vonatkozó biztonsági tudnivalók Mielőtt akkumulátorokat helyezne a berendezésbe vagy cserélné azokat, távolítsa el ékszereit, pl. karórát és gyűrűt. A nagy rövidzárlati áram a elektromos vezető anyagokon keresztül súlyos égési sérülést okozhat. Ne dobja tűzbe az elhasznált akkumulátorokat. Az akkumulátorok felrobbanhatnak. Ne nyissa ki, ne csonkítsa meg az akkumulátorokat. A kiszabaduló elektrolitok veszélyesek a bőrre és a szemre, és mérgezőek lehetnek. Bekötéssel kapcsolatos biztonsági előírások Ellenőrizze, hogy mindegyik mellékáramkör (hálózat) vagy kisfeszültségű (vezérlési) áramkör kikapcsolt és lezárt állapotban van-e a vezetékek telepítése vagy a csatlakoztatás előtt, legyenek azok a csatlakozódobozban vagy a szünetmentes tápegységben. A bekötést képzett villanyszerelőnek kell elvégeznie. Bekötés előtt tanulmányozza a kapcsolódó nemzeti és helyi törvényi előírásokat. Minden kábelezés esetén feszültségmentesíteni kell a vezetékeket (nem tartozék). Az UPS bekötési csatlakozóihoz való hozzáférést biztosító nyílásokat le kell fedni. Ennek elmulasztása személyi sérüléshez vagy a berendezés meghibásodásához vezethet. Az országos és helyi előírásoknak megfelelően válassza ki a kábelek méretét és a csatlakozókat. Általános információk Az UPS akár 10 csatlakoztatott külső akkumulátor egységet is képes felismerni. Megjegyzés: Minden egyes hozzáadott XLBP esetében növekszik a töltésidő. A modell- és sorozatszámok egy kis panelcímkén találhatók a készülék hátoldalán. Egyes típusok esetében egy másik címke is található a készülékházon, az előlap alatt. A használt akkumulátorokat mindig hasznosítsa újra. Hasznosítsa újra a csomagolási anyagokat, vagy tegye félre őket későbbi használatra. FCC A osztály, rádiófrekvenciás figyelmeztetés A berendezés bevizsgálása megtörtént, és megállapítást nyert, hogy megfelel az A osztályú digitális eszközökre vonatkozó FCC szabályzat 15. fejezet előírásainak. Ezek célja, hogy elfogadható védelmet nyújtsanak a káros interferencia ellen, ha a berendezést kereskedelmi felhasználásra szánják. Ez a berendezés rádiófrekvenciát hoz létre, használ és sugároz, tehát amennyiben nem az előírásoknak megfelelően telepítik, káros interferenciát okozhat a rádióadásokban. Ennek a berendezésnek lakókörnyezetben való üzemeltetése könnyen okozhat káros interferenciát, mely esetben a felhasználó köteles az interferenciát a saját költségén kiküszöbölni. 2 Smart-UPS On-Line SRT5K/6K toronyba/rackbe szerelhető 3U/4U

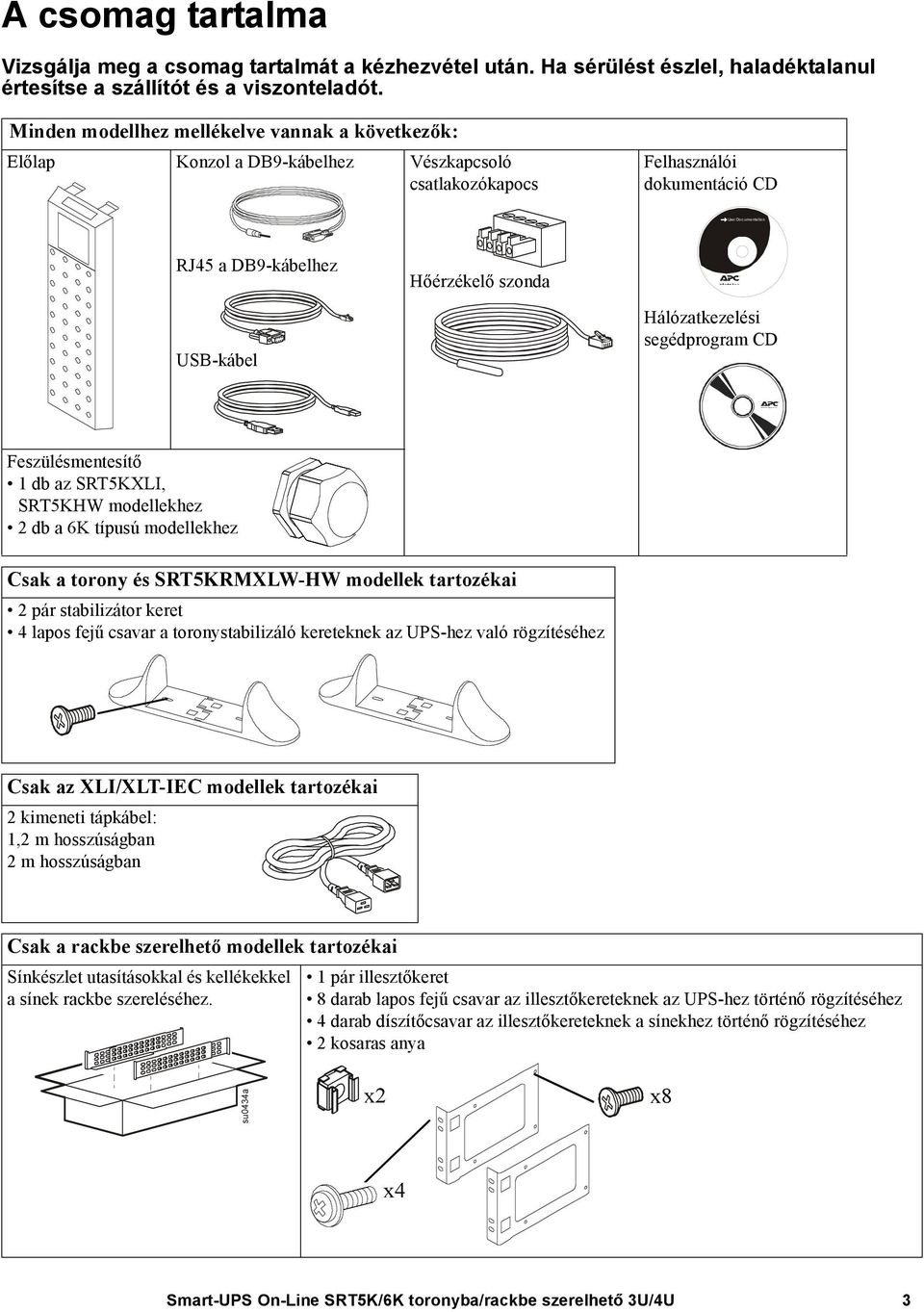

3 A csomag tartalma Vizsgálja meg a csomag tartalmát a kézhezvétel után. Ha sérülést észlel, haladéktalanul értesítse a szállítót és a viszonteladót. Minden modellhez mellékelve vannak a következők: Előlap Konzol a DB9-kábelhez Vészkapcsoló csatlakozókapocs Felhasználói dokumentáció CD User Doc umentation RJ45 a DB9-kábelhez Hőérzékelő szonda USB-kábel Hálózatkezelési segédprogram CD Feszülésmentesítő 1 db az SRT5KXLI, SRT5KHW modellekhez 2 db a 6K típusú modellekhez Csak a torony és SRT5KRMXLW-HW modellek tartozékai 2 pár stabilizátor keret 4 lapos fejű csavar a toronystabilizáló kereteknek az UPS-hez való rögzítéséhez Csak az XLI/XLT-IEC modellek tartozékai 2 kimeneti tápkábel: 1,2 m hosszúságban 2 m hosszúságban Csak a rackbe szerelhető modellek tartozékai Sínkészlet utasításokkal és kellékekkel a sínek rackbe szereléséhez. 1 pár illesztőkeret 8 darab lapos fejű csavar az illesztőkereteknek az UPS-hez történő rögzítéséhez 4 darab díszítőcsavar az illesztőkereteknek a sínekhez történő rögzítéséhez 2 kosaras anya su0434a x2 x8 x4 Smart-UPS On-Line SRT5K/6K toronyba/rackbe szerelhető 3U/4U 3

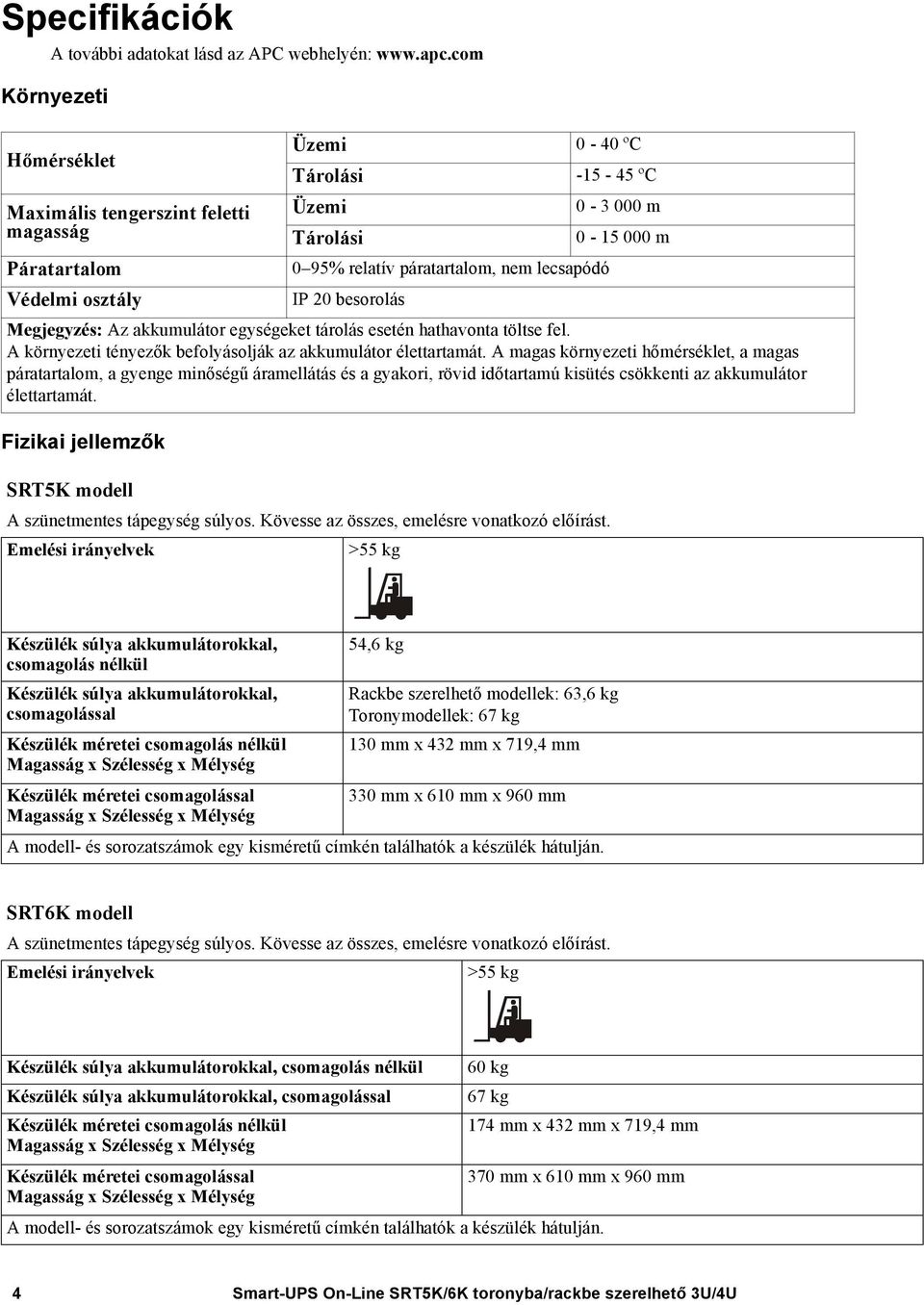

4 Specifikációk A további adatokat lásd az APC webhelyén: Környezeti Hőmérséklet Maximális tengerszint feletti magasság Páratartalom Fizikai jellemzők Üzemi 0-40 ºC Tárolási ºC Üzemi Tárolási 0 95% relatív páratartalom, nem lecsapódó m m Védelmi osztály IP 20 besorolás Megjegyzés: Az akkumulátor egységeket tárolás esetén hathavonta töltse fel. A környezeti tényezők befolyásolják az akkumulátor élettartamát. A magas környezeti hőmérséklet, a magas páratartalom, a gyenge minőségű áramellátás és a gyakori, rövid időtartamú kisütés csökkenti az akkumulátor élettartamát. SRT5K modell A szünetmentes tápegység súlyos. Kövesse az összes, emelésre vonatkozó előírást. Emelési irányelvek >55 kg Készülék súlya akkumulátorokkal, csomagolás nélkül Készülék súlya akkumulátorokkal, csomagolással Készülék méretei csomagolás nélkül Magasság x Szélesség x Mélység Készülék méretei csomagolással Magasság x Szélesség x Mélység 54,6 kg Rackbe szerelhető modellek: 63,6 kg Toronymodellek: 67 kg 130 mm x 432 mm x 719,4 mm 330 mm x 610 mm x 960 mm A modell- és sorozatszámok egy kisméretű címkén találhatók a készülék hátulján. SRT6K modell A szünetmentes tápegység súlyos. Kövesse az összes, emelésre vonatkozó előírást. Emelési irányelvek >55 kg Készülék súlya akkumulátorokkal, csomagolás nélkül Készülék súlya akkumulátorokkal, csomagolással Készülék méretei csomagolás nélkül Magasság x Szélesség x Mélység Készülék méretei csomagolással Magasság x Szélesség x Mélység 60 kg 67 kg 174 mm x 432 mm x 719,4 mm 370 mm x 610 mm x 960 mm A modell- és sorozatszámok egy kisméretű címkén találhatók a készülék hátulján. 4 Smart-UPS On-Line SRT5K/6K toronyba/rackbe szerelhető 3U/4U

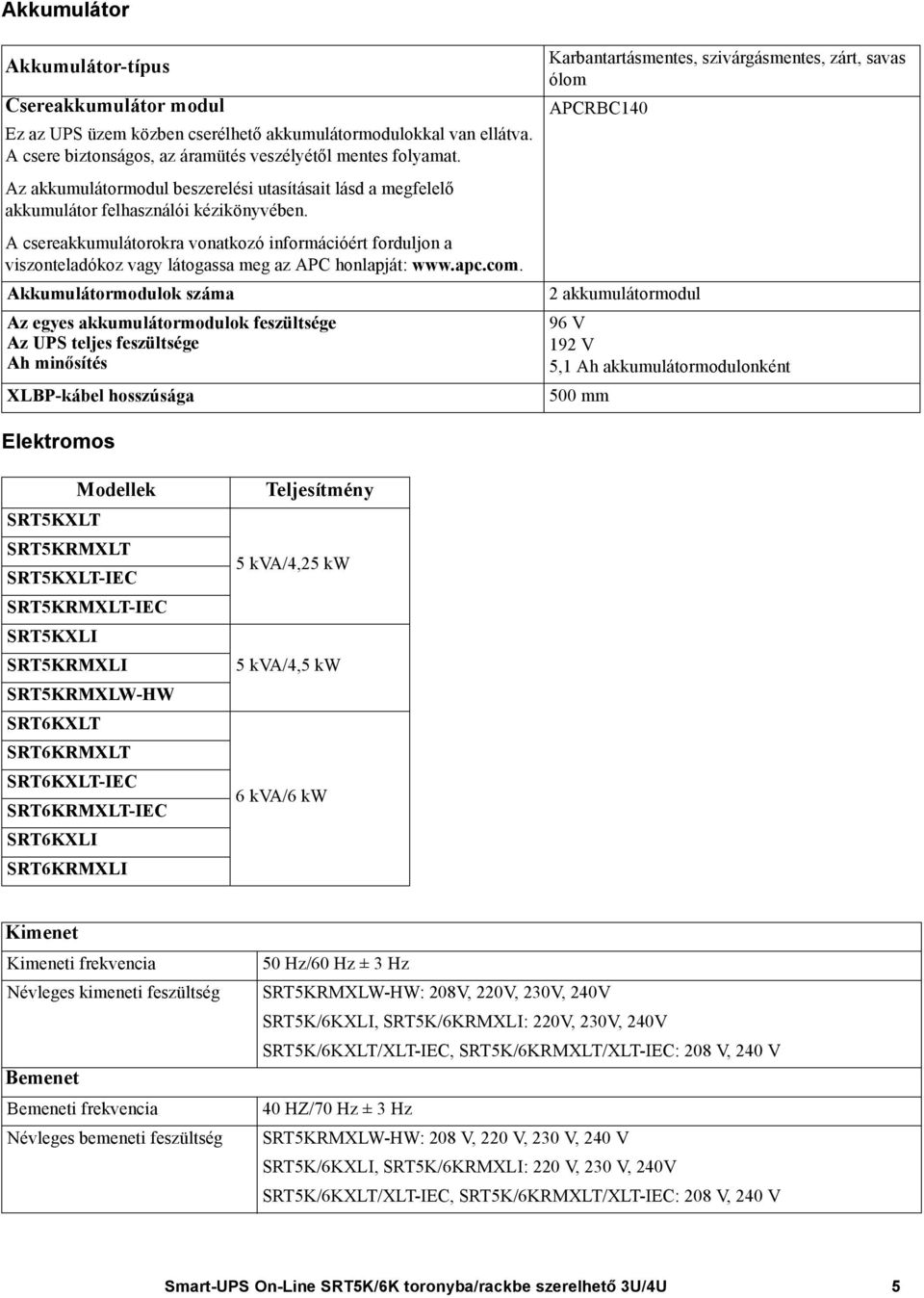

5 Akkumulátor Akkumulátor-típus Csereakkumulátor modul Ez az UPS üzem közben cserélhető akkumulátormodulokkal van ellátva. A csere biztonságos, az áramütés veszélyétől mentes folyamat. Az akkumulátormodul beszerelési utasításait lásd a megfelelő akkumulátor felhasználói kézikönyvében. A csereakkumulátorokra vonatkozó információért forduljon a viszonteladókoz vagy látogassa meg az APC honlapját: Akkumulátormodulok száma Az egyes akkumulátormodulok feszültsége Az UPS teljes feszültsége Ah minősítés XLBP-kábel hosszúsága Karbantartásmentes, szivárgásmentes, zárt, savas ólom APCRBC140 2 akkumulátormodul 96 V 192 V 5,1 Ah akkumulátormodulonként 500 mm Elektromos Modellek SRT5KXLT SRT5KRMXLT SRT5KXLT-IEC SRT5KRMXLT-IEC SRT5KXLI SRT5KRMXLI SRT5KRMXLW-HW SRT6KXLT SRT6KRMXLT SRT6KXLT-IEC SRT6KRMXLT-IEC SRT6KXLI SRT6KRMXLI Teljesítmény 5 kva/4,25 kw 5 kva/4,5 kw 6 kva/6 kw Kimenet Kimeneti frekvencia Névleges kimeneti feszültség Bemenet Bemeneti frekvencia Névleges bemeneti feszültség 50 Hz/60 Hz ± 3 Hz SRT5KRMXLW-HW: 208V, 220V, 230V, 240V SRT5K/6KXLI, SRT5K/6KRMXLI: 220V, 230V, 240V SRT5K/6KXLT/XLT-IEC, SRT5K/6KRMXLT/XLT-IEC: 208 V, 240 V 40 HZ/70 Hz ± 3 Hz SRT5KRMXLW-HW: 208 V, 220 V, 230 V, 240 V SRT5K/6KXLI, SRT5K/6KRMXLI: 220 V, 230 V, 240V SRT5K/6KXLT/XLT-IEC, SRT5K/6KRMXLT/XLT-IEC: 208 V, 240 V Smart-UPS On-Line SRT5K/6K toronyba/rackbe szerelhető 3U/4U 5

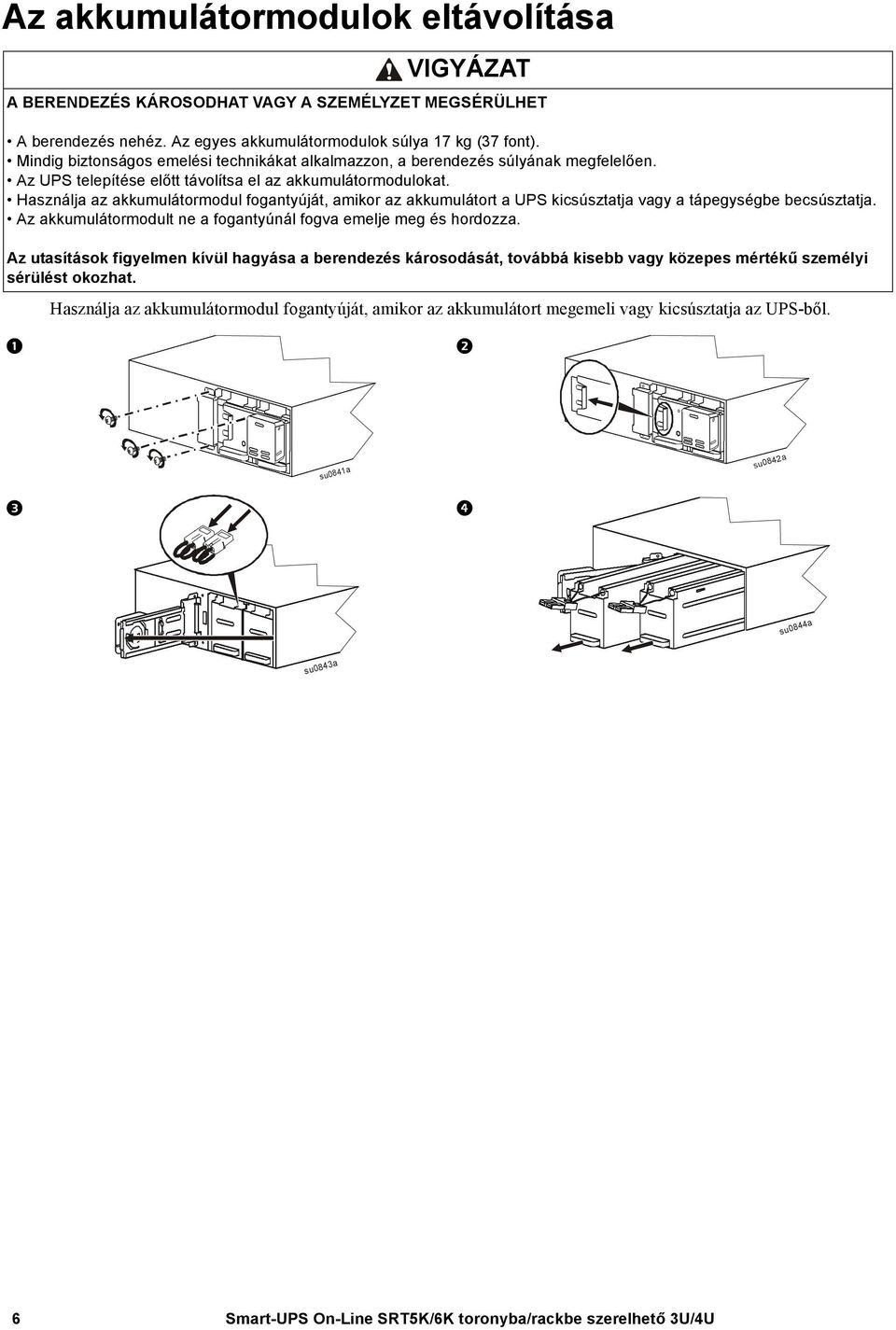

6 Az akkumulátormodulok eltávolítása VIGYÁZAT A BERENDEZÉS KÁROSODHAT VAGY A SZEMÉLYZET MEGSÉRÜLHET A berendezés nehéz. Az egyes akkumulátormodulok súlya 17 kg (37 font). Mindig biztonságos emelési technikákat alkalmazzon, a berendezés súlyának megfelelően. Az UPS telepítése előtt távolítsa el az akkumulátormodulokat. Használja az akkumulátormodul fogantyúját, amikor az akkumulátort a UPS kicsúsztatja vagy a tápegységbe becsúsztatja. Az akkumulátormodult ne a fogantyúnál fogva emelje meg és hordozza. Az utasítások figyelmen kívül hagyása a berendezés károsodását, továbbá kisebb vagy közepes mértékű személyi sérülést okozhat. Használja az akkumulátormodul fogantyúját, amikor az akkumulátort megemeli vagy kicsúsztatja az UPS-ből. 1 2 su0841a su0842a 3 4 su0844a su0843a 6 Smart-UPS On-Line SRT5K/6K toronyba/rackbe szerelhető 3U/4U

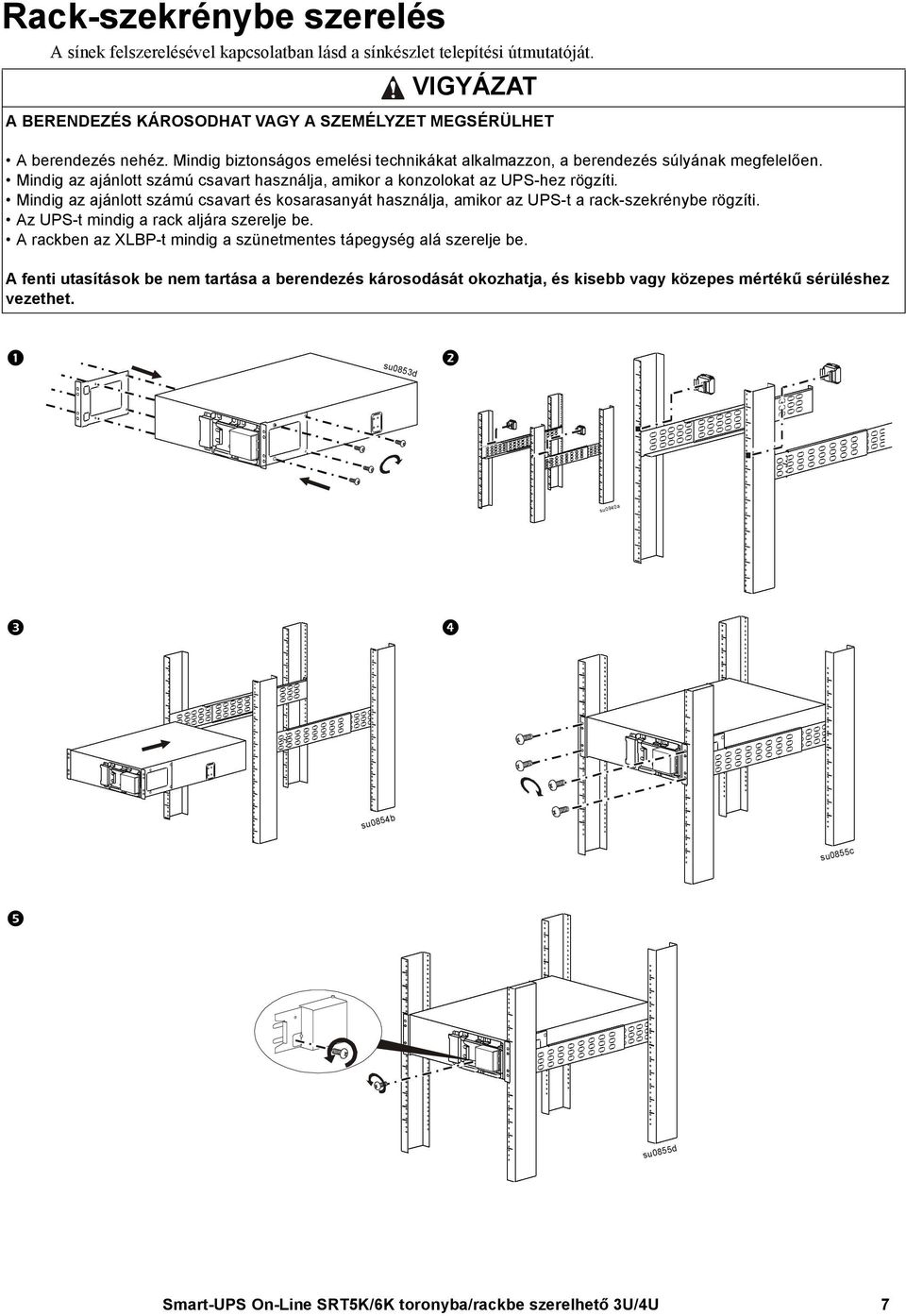

7 Rack-szekrénybe szerelés A sínek felszerelésével kapcsolatban lásd a sínkészlet telepítési útmutatóját. VIGYÁZAT A BERENDEZÉS KÁROSODHAT VAGY A SZEMÉLYZET MEGSÉRÜLHET A berendezés nehéz. Mindig biztonságos emelési technikákat alkalmazzon, a berendezés súlyának megfelelően. Mindig az ajánlott számú csavart használja, amikor a konzolokat az UPS-hez rögzíti. Mindig az ajánlott számú csavart és kosarasanyát használja, amikor az UPS-t a rack-szekrénybe rögzíti. Az UPS-t mindig a rack aljára szerelje be. A rackben az XLBP-t mindig a szünetmentes tápegység alá szerelje be. A fenti utasítások be nem tartása a berendezés károsodását okozhatja, és kisebb vagy közepes mértékű sérüléshez vezethet. 1 2 su0853d su0940a 3 4 su0854b su0855c 5 su0855d Smart-UPS On-Line SRT5K/6K toronyba/rackbe szerelhető 3U/4U 7

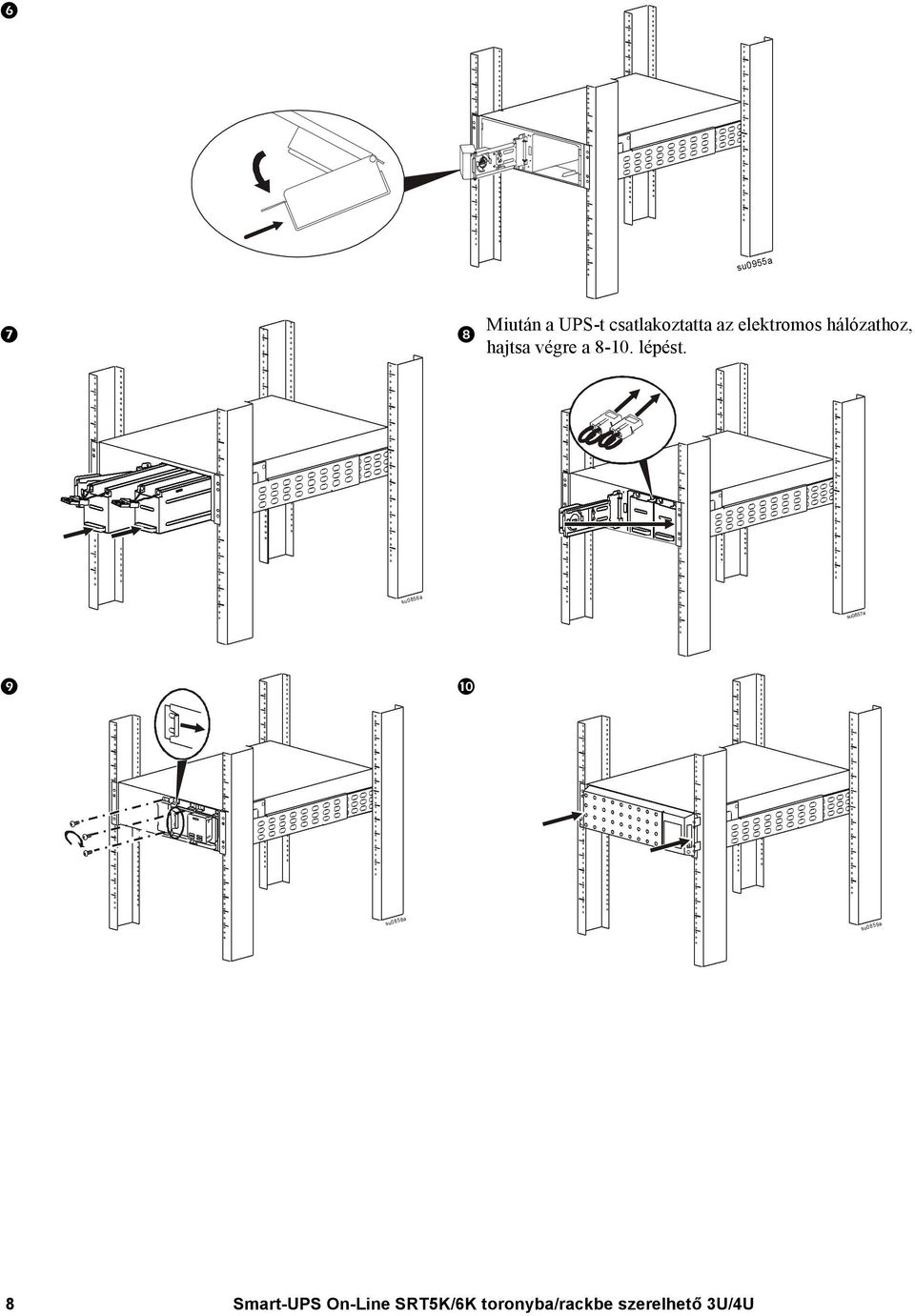

8 6 su0955a 7 8 Miután a UPS-t csatlakoztatta az elektromos hálózathoz, hajtsa végre a lépést. su0856a su0857a 9 : su0858a su0859a 8 Smart-UPS On-Line SRT5K/6K toronyba/rackbe szerelhető 3U/4U

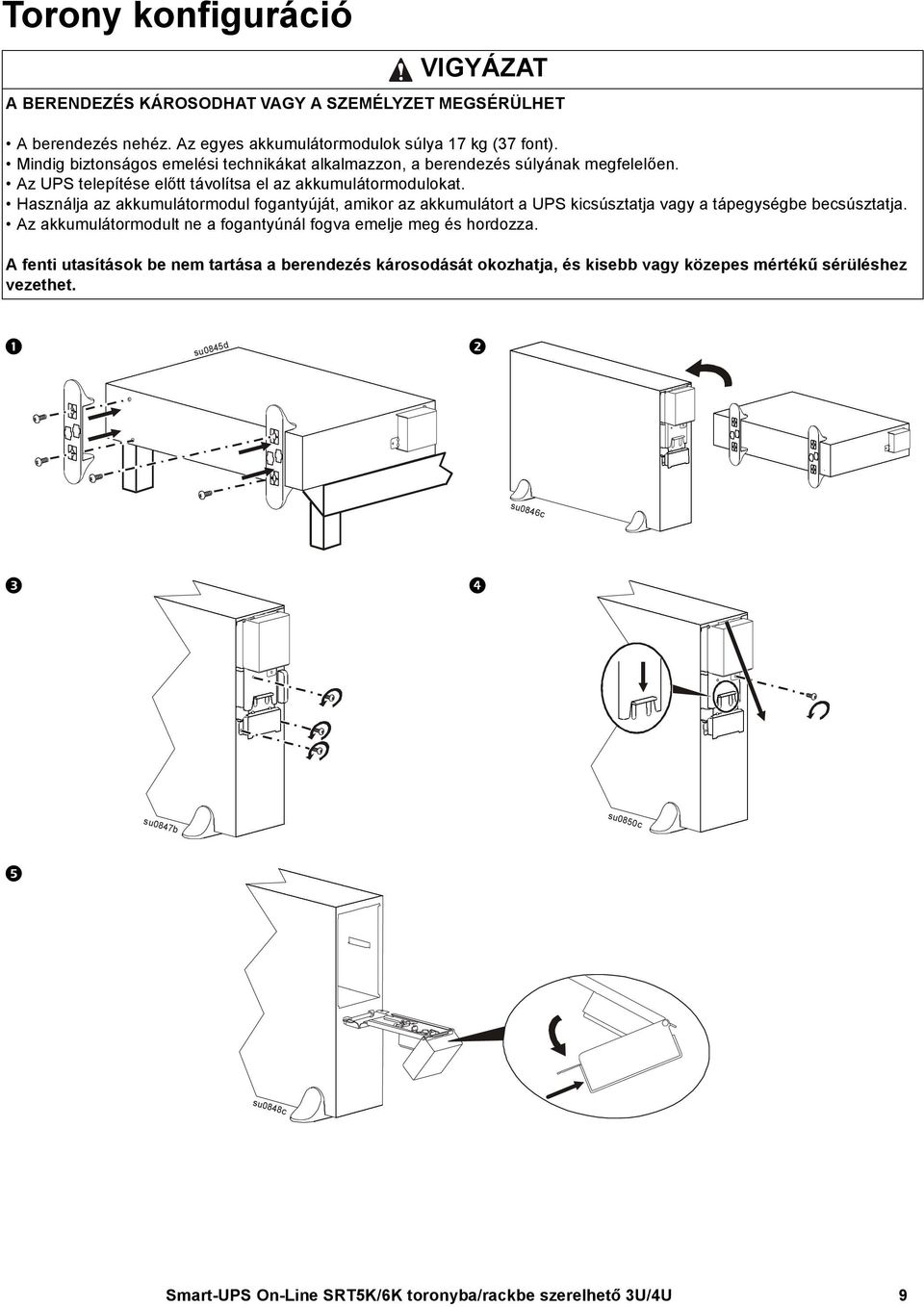

9 Torony konfiguráció VIGYÁZAT A BERENDEZÉS KÁROSODHAT VAGY A SZEMÉLYZET MEGSÉRÜLHET A berendezés nehéz. Az egyes akkumulátormodulok súlya 17 kg (37 font). Mindig biztonságos emelési technikákat alkalmazzon, a berendezés súlyának megfelelően. Az UPS telepítése előtt távolítsa el az akkumulátormodulokat. Használja az akkumulátormodul fogantyúját, amikor az akkumulátort a UPS kicsúsztatja vagy a tápegységbe becsúsztatja. Az akkumulátormodult ne a fogantyúnál fogva emelje meg és hordozza. A fenti utasítások be nem tartása a berendezés károsodását okozhatja, és kisebb vagy közepes mértékű sérüléshez vezethet. 1 2 su0845d su0846c 3 4 su0847b su0850c 5 su0848c Smart-UPS On-Line SRT5K/6K toronyba/rackbe szerelhető 3U/4U 9

10 su0848a su0852a su0849a 6 7 Miután a UPS-t csatlakoztatta az elektromos hálózathoz, hajtsa végre a 7-9. lépést. 8 9 su0851c 10 Smart-UPS On-Line SRT5K/6K toronyba/rackbe szerelhető 3U/4U

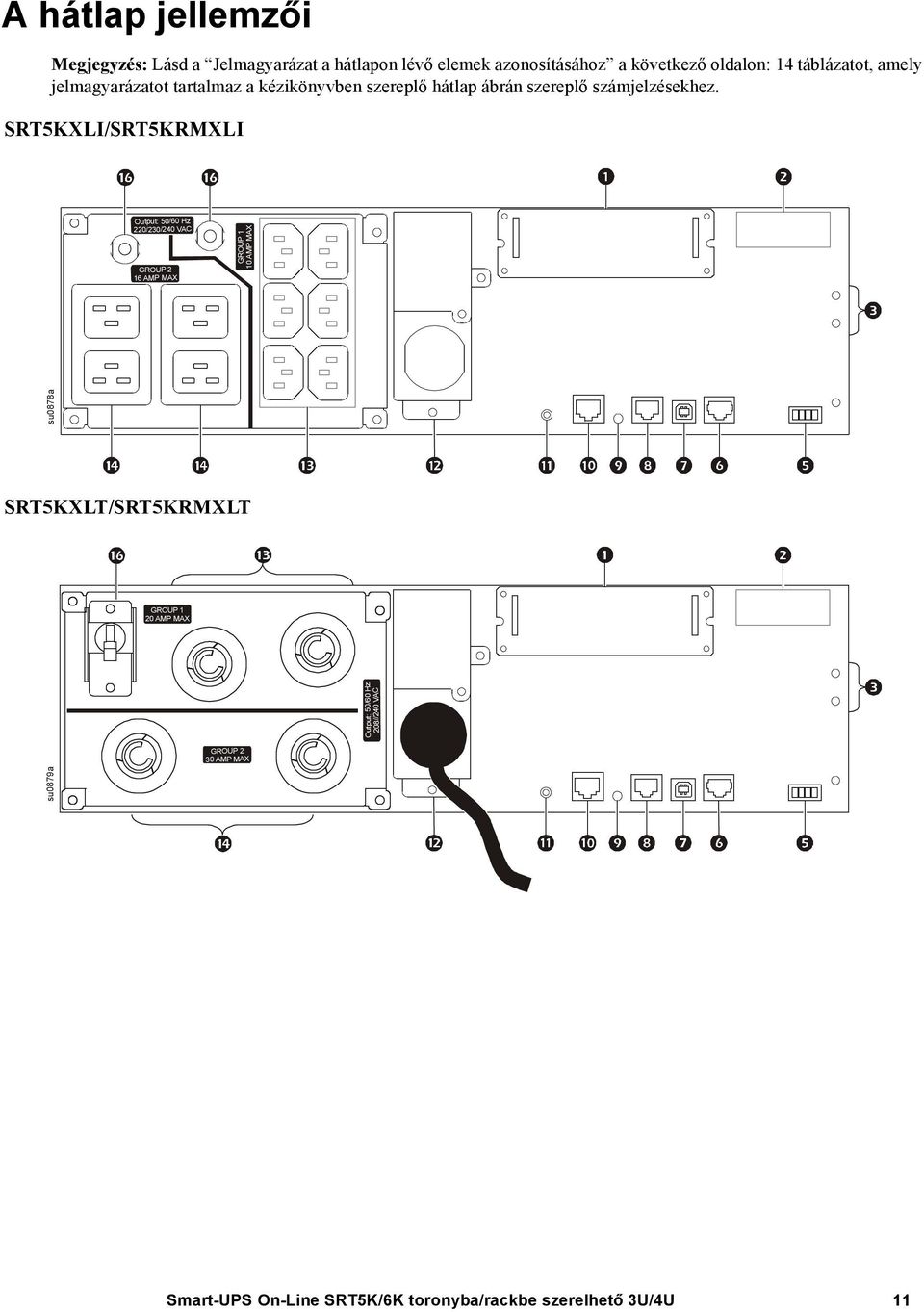

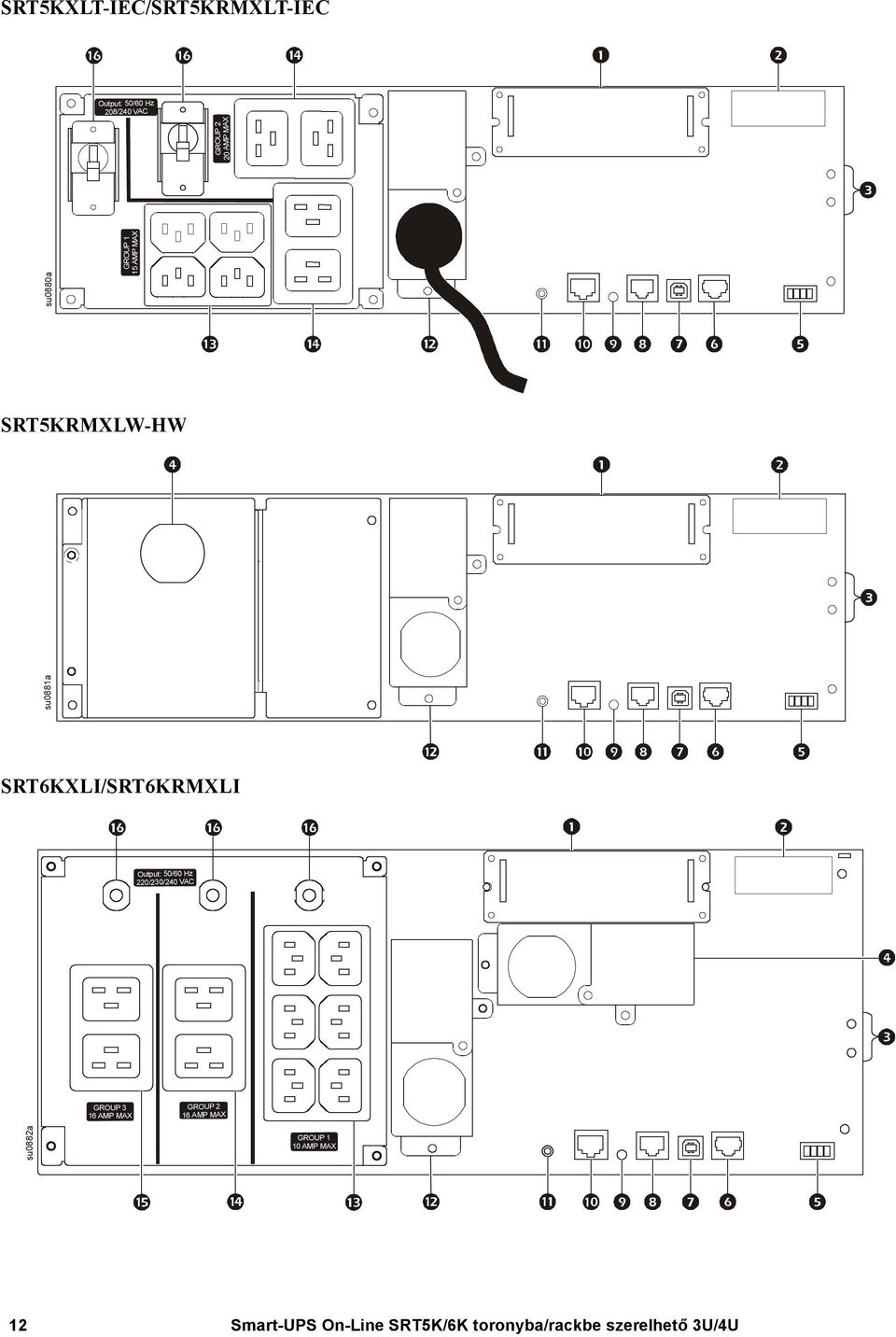

11 A hátlap jellemzői Megjegyzés: Lásd a Jelmagyarázat a hátlapon lévő elemek azonosításához a következő oldalon: 14 táblázatot, amely jelmagyarázatot tartalmaz a kézikönyvben szereplő hátlap ábrán szereplő számjelzésekhez. SRT5KXLI/SRT5KRMXLI Output: 50/60 Hz 220/230/240 VAC GROUP 2 16 AMP MAX su0878a GROUP 1 10 AMP MAX SRT5KXLT/SRT5KRMXLT GROUP 1 20 AMP MAX Output: 50/60 Hz 208//240 VAC GROUP 2 30 AMP MAX su0879a Smart-UPS On-Line SRT5K/6K toronyba/rackbe szerelhető 3U/4U 11

12 GROUP 2 20 AMP MAX SRT5KXLT-IEC/SRT5KRMXLT-IEC Output: 50/60 Hz 208/240 VAC SRT5KRMXLW-HW su0881a su0880a GROUP 1 15 AMP MAX SRT6KXLI/SRT6KRMXLI Output: 50/60 Hz 220/230/240 VAC GROUP 3 16 AMP MAX GROUP 2 16 AMP MAX su0882a GROUP 1 10 AMP MAX 12 Smart-UPS On-Line SRT5K/6K toronyba/rackbe szerelhető 3U/4U

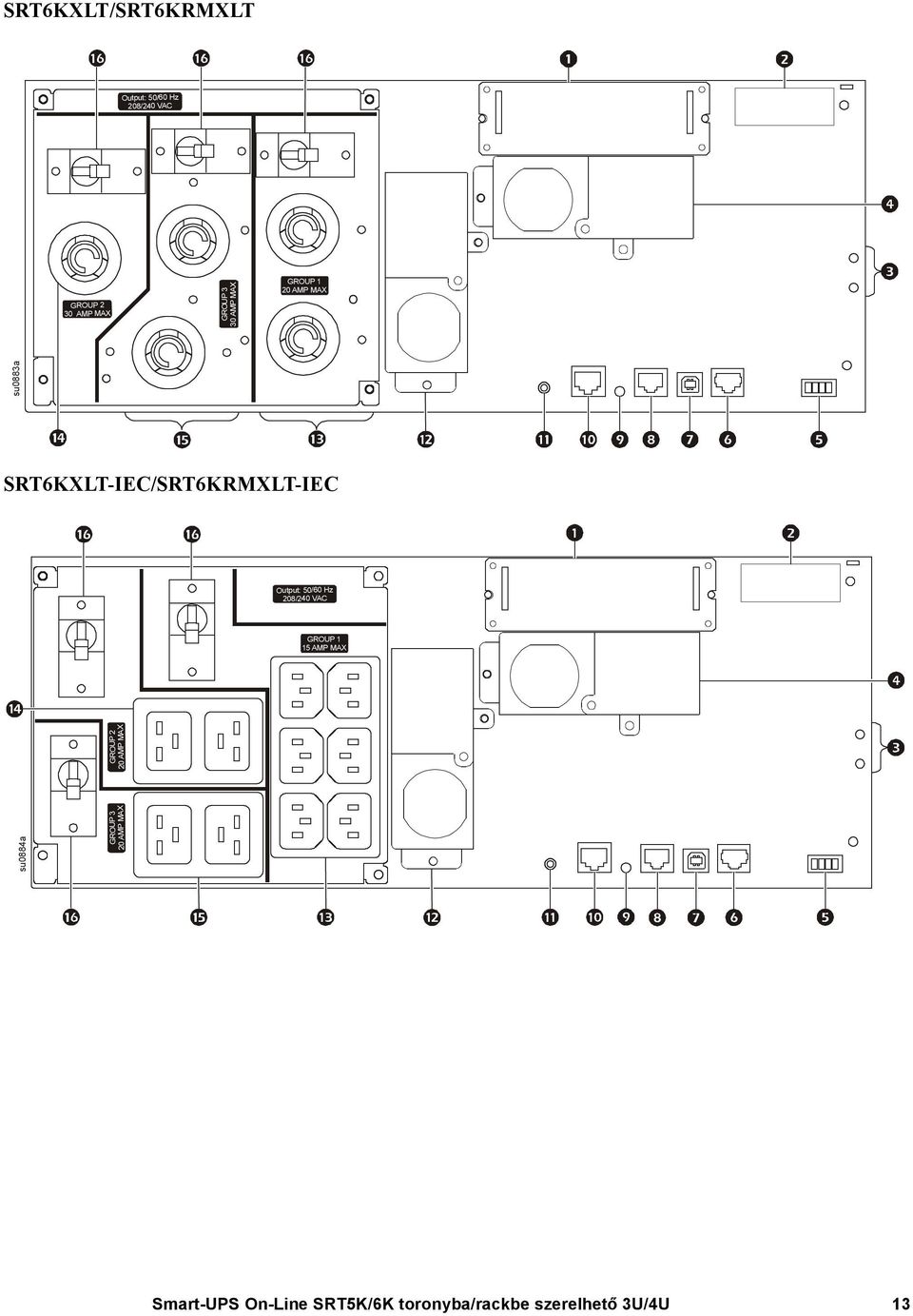

13 GROUP 3 20 AMP MAX GROUP 2 20 AMP MAX SRT6KXLT/SRT6KRMXLT Output: 50/60 Hz 208/240 VAC GROUP 2 30 AMP MAX GROUP 3 30 AMP MAX GROUP 1 20 AMP MAX su0883a SRT6KXLT-IEC/SRT6KRMXLT-IEC Output: 50/60 Hz 208/240 VAC GROUP 1 15 AMP MAX su0884a Smart-UPS On-Line SRT5K/6K toronyba/rackbe szerelhető 3U/4U 13

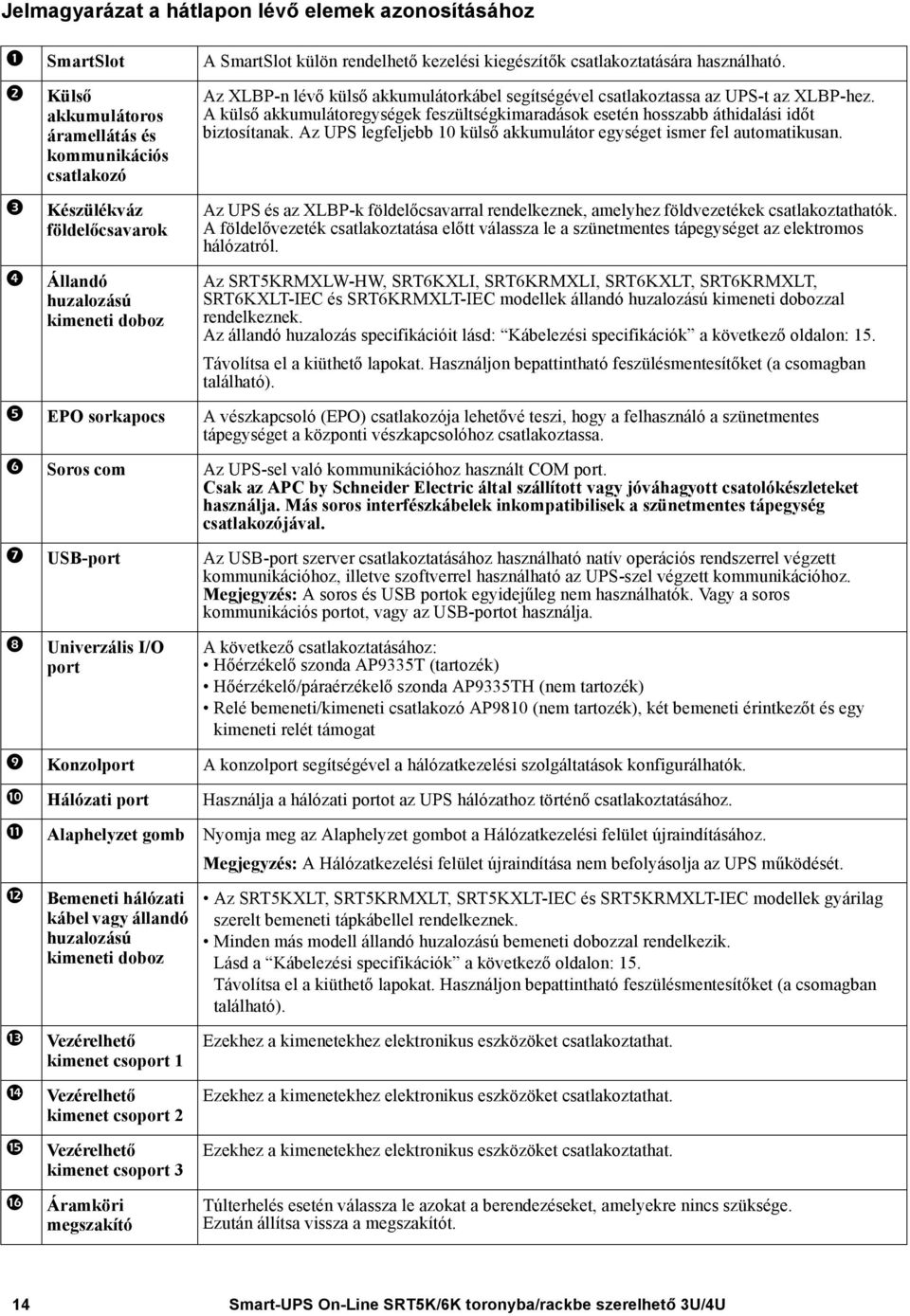

14 Jelmagyarázat a hátlapon lévő elemek azonosításához 1 SmartSlot A SmartSlot külön rendelhető kezelési kiegészítők csatlakoztatására használható. 2 Külső akkumulátoros áramellátás és kommunikációs csatlakozó 3 Készülékváz földelőcsavarok 4 Állandó huzalozású kimeneti doboz Az XLBP-n lévő külső akkumulátorkábel segítségével csatlakoztassa az UPS-t az XLBP-hez. A külső akkumulátoregységek feszültségkimaradások esetén hosszabb áthidalási időt biztosítanak. Az UPS legfeljebb 10 külső akkumulátor egységet ismer fel automatikusan. Az UPS és az XLBP-k földelőcsavarral rendelkeznek, amelyhez földvezetékek csatlakoztathatók. A földelővezeték csatlakoztatása előtt válassza le a szünetmentes tápegységet az elektromos hálózatról. Az SRT5KRMXLW-HW, SRT6KXLI, SRT6KRMXLI, SRT6KXLT, SRT6KRMXLT, SRT6KXLT-IEC és SRT6KRMXLT-IEC modellek állandó huzalozású kimeneti dobozzal rendelkeznek. Az állandó huzalozás specifikációit lásd: Kábelezési specifikációk a következő oldalon: 15. Távolítsa el a kiüthető lapokat. Használjon bepattintható feszülésmentesítőket (a csomagban található). 5 EPO sorkapocs A vészkapcsoló (EPO) csatlakozója lehetővé teszi, hogy a felhasználó a szünetmentes tápegységet a központi vészkapcsolóhoz csatlakoztassa. 6 Soros com Az UPS-sel való kommunikációhoz használt COM port. Csak az APC by Schneider Electric által szállított vagy jóváhagyott csatolókészleteket használja. Más soros interfészkábelek inkompatibilisek a szünetmentes tápegység csatlakozójával. 7 USB-port Az USB-port szerver csatlakoztatásához használható natív operációs rendszerrel végzett kommunikációhoz, illetve szoftverrel használható az UPS-szel végzett kommunikációhoz. Megjegyzés: A soros és USB portok egyidejűleg nem használhatók. Vagy a soros kommunikációs portot, vagy az USB-portot használja. 8 Univerzális I/O port A következő csatlakoztatásához: Hőérzékelő szonda AP9335T (tartozék) Hőérzékelő/páraérzékelő szonda AP9335TH (nem tartozék) Relé bemeneti/kimeneti csatlakozó AP9810 (nem tartozék), két bemeneti érintkezőt és egy kimeneti relét támogat 9 Konzolport A konzolport segítségével a hálózatkezelési szolgáltatások konfigurálhatók. : Hálózati port Használja a hálózati portot az UPS hálózathoz történő csatlakoztatásához. ; Alaphelyzet gomb Nyomja meg az Alaphelyzet gombot a Hálózatkezelési felület újraindításához. Megjegyzés: A Hálózatkezelési felület újraindítása nem befolyásolja az UPS működését. < Bemeneti hálózati kábel vagy állandó huzalozású kimeneti doboz = Vezérelhető kimenet csoport 1 > Vezérelhető kimenet csoport 2? Vezérelhető kimenet csoport 3 Az SRT5KXLT, SRT5KRMXLT, SRT5KXLT-IEC és SRT5KRMXLT-IEC modellek gyárilag szerelt bemeneti tápkábellel rendelkeznek. Minden más modell állandó huzalozású bemeneti dobozzal rendelkezik. Lásd a Kábelezési specifikációk a következő oldalon: 15. Távolítsa el a kiüthető lapokat. Használjon bepattintható feszülésmentesítőket (a csomagban található). Ezekhez a kimenetekhez elektronikus eszközöket csatlakoztathat. Ezekhez a kimenetekhez elektronikus eszközöket csatlakoztathat. Ezekhez a kimenetekhez elektronikus eszközöket Áramköri megszakító Túlterhelés esetén válassza le azokat a berendezéseket, amelyekre nincs szüksége. Ezután állítsa vissza a megszakítót. 14 Smart-UPS On-Line SRT5K/6K toronyba/rackbe szerelhető 3U/4U

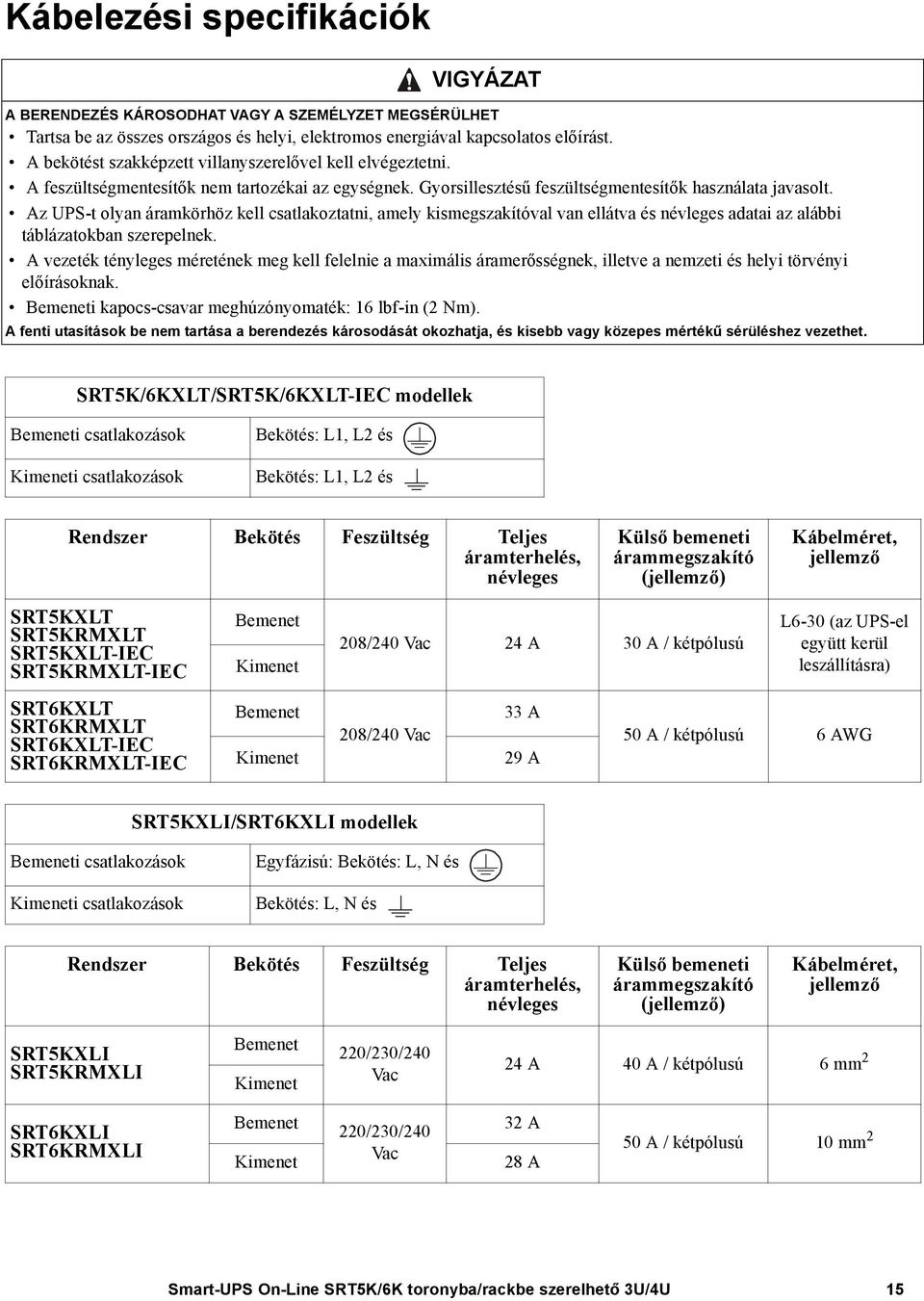

15 Kábelezési specifikációk VIGYÁZAT A BERENDEZÉS KÁROSODHAT VAGY A SZEMÉLYZET MEGSÉRÜLHET Tartsa be az összes országos és helyi, elektromos energiával kapcsolatos előírást. A bekötést szakképzett villanyszerelővel kell elvégeztetni. A feszültségmentesítők nem tartozékai az egységnek. Gyorsillesztésű feszültségmentesítők használata javasolt. Az UPS-t olyan áramkörhöz kell csatlakoztatni, amely kismegszakítóval van ellátva és névleges adatai az alábbi táblázatokban szerepelnek. A vezeték tényleges méretének meg kell felelnie a maximális áramerősségnek, illetve a nemzeti és helyi törvényi előírásoknak. Bemeneti kapocs-csavar meghúzónyomaték: 16 lbf-in (2 Nm). A fenti utasítások be nem tartása a berendezés károsodását okozhatja, és kisebb vagy közepes mértékű sérüléshez vezethet. SRT5K/6KXLT/SRT5K/6KXLT-IEC modellek Bemeneti csatlakozások Kimeneti csatlakozások Bekötés: L1, L2 és Bekötés: L1, L2 és Rendszer Bekötés Feszültség Teljes áramterhelés, névleges Külső bemeneti árammegszakító (jellemző) Kábelméret, jellemző SRT5KXLT SRT5KRMXLT SRT5KXLT-IEC SRT5KRMXLT-IEC Bemenet Kimenet 208/240 Vac 24 A 30 A / kétpólusú L6-30 (az UPS-el együtt kerül leszállításra) SRT6KXLT SRT6KRMXLT SRT6KXLT-IEC SRT6KRMXLT-IEC Bemenet Kimenet 208/240 Vac 33 A 29 A 50 A / kétpólusú 6 AWG SRT5KXLI/SRT6KXLI modellek Bemeneti csatlakozások Kimeneti csatlakozások Egyfázisú: Bekötés: L, N és Bekötés: L, N és Rendszer Bekötés Feszültség Teljes áramterhelés, névleges Külső bemeneti árammegszakító (jellemző) Kábelméret, jellemző SRT5KXLI SRT5KRMXLI Bemenet Kimenet 220/230/240 Vac 24 A 40 A / kétpólusú 6 mm 2 SRT6KXLI SRT6KRMXLI Bemenet Kimenet 220/230/240 Vac 32 A 28 A 50 A / kétpólusú 10 mm 2 Smart-UPS On-Line SRT5K/6K toronyba/rackbe szerelhető 3U/4U 15

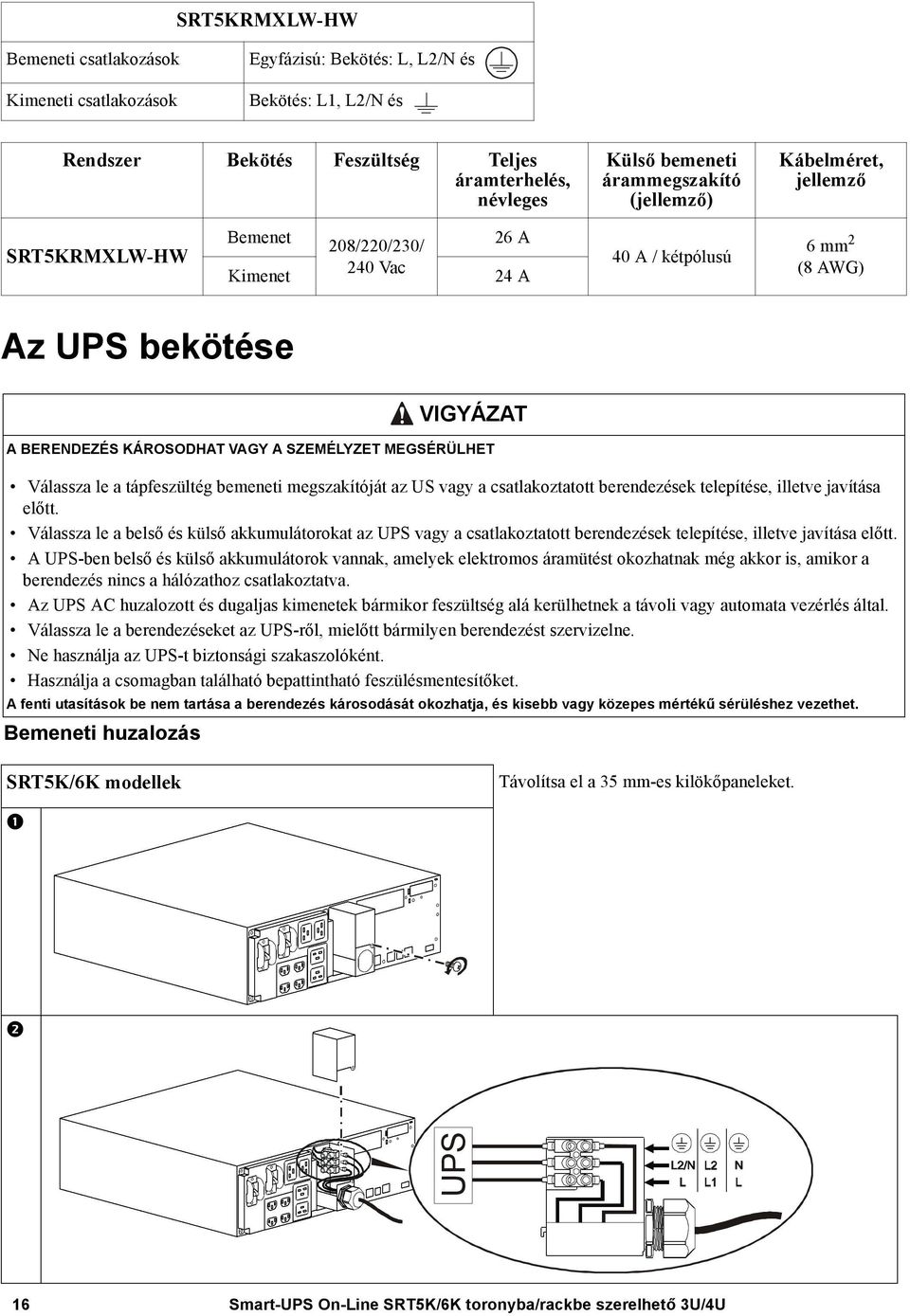

16 SRT5KRMXLW-HW Bemeneti csatlakozások Kimeneti csatlakozások Egyfázisú: Bekötés: L, L2/N és Bekötés: L1, L2/N és Rendszer Bekötés Feszültség Teljes áramterhelés, névleges Külső bemeneti árammegszakító (jellemző) Kábelméret, jellemző SRT5KRMXLW-HW Bemenet Kimenet 208/220/230/ 240 Vac 26 A 24 A 40 A / kétpólusú 6 mm 2 (8 AWG) Az UPS bekötése Bemeneti huzalozás VIGYÁZAT A BERENDEZÉS KÁROSODHAT VAGY A SZEMÉLYZET MEGSÉRÜLHET Válassza le a tápfeszültég bemeneti megszakítóját az US vagy a csatlakoztatott berendezések telepítése, illetve javítása előtt. Válassza le a belső és külső akkumulátorokat az UPS vagy a csatlakoztatott berendezések telepítése, illetve javítása előtt. A UPS-ben belső és külső akkumulátorok vannak, amelyek elektromos áramütést okozhatnak még akkor is, amikor a berendezés nincs a hálózathoz csatlakoztatva. Az UPS AC huzalozott és dugaljas kimenetek bármikor feszültség alá kerülhetnek a távoli vagy automata vezérlés által. Válassza le a berendezéseket az UPS-ről, mielőtt bármilyen berendezést szervizelne. Ne használja az UPS-t biztonsági szakaszolóként. Használja a csomagban található bepattintható feszülésmentesítőket. A fenti utasítások be nem tartása a berendezés károsodását okozhatja, és kisebb vagy közepes mértékű sérüléshez vezethet. SRT5K/6K modellek Távolítsa el a 35 mm-es kilökőpaneleket. 1 2 UPS 16 Smart-UPS On-Line SRT5K/6K toronyba/rackbe szerelhető 3U/4U

17 3 s u0862a Kimeneti huzalozás SRT5KRMXLW-HW modellek 1 2 su0863a su0864a L1 L2/N x2 3 su0865a x2 SRT6K modellek Távolítsa el a 38,1 mm-es kilökőpaneleket. 1 su0866a Smart-UPS On-Line SRT5K/6K toronyba/rackbe szerelhető 3U/4U 17

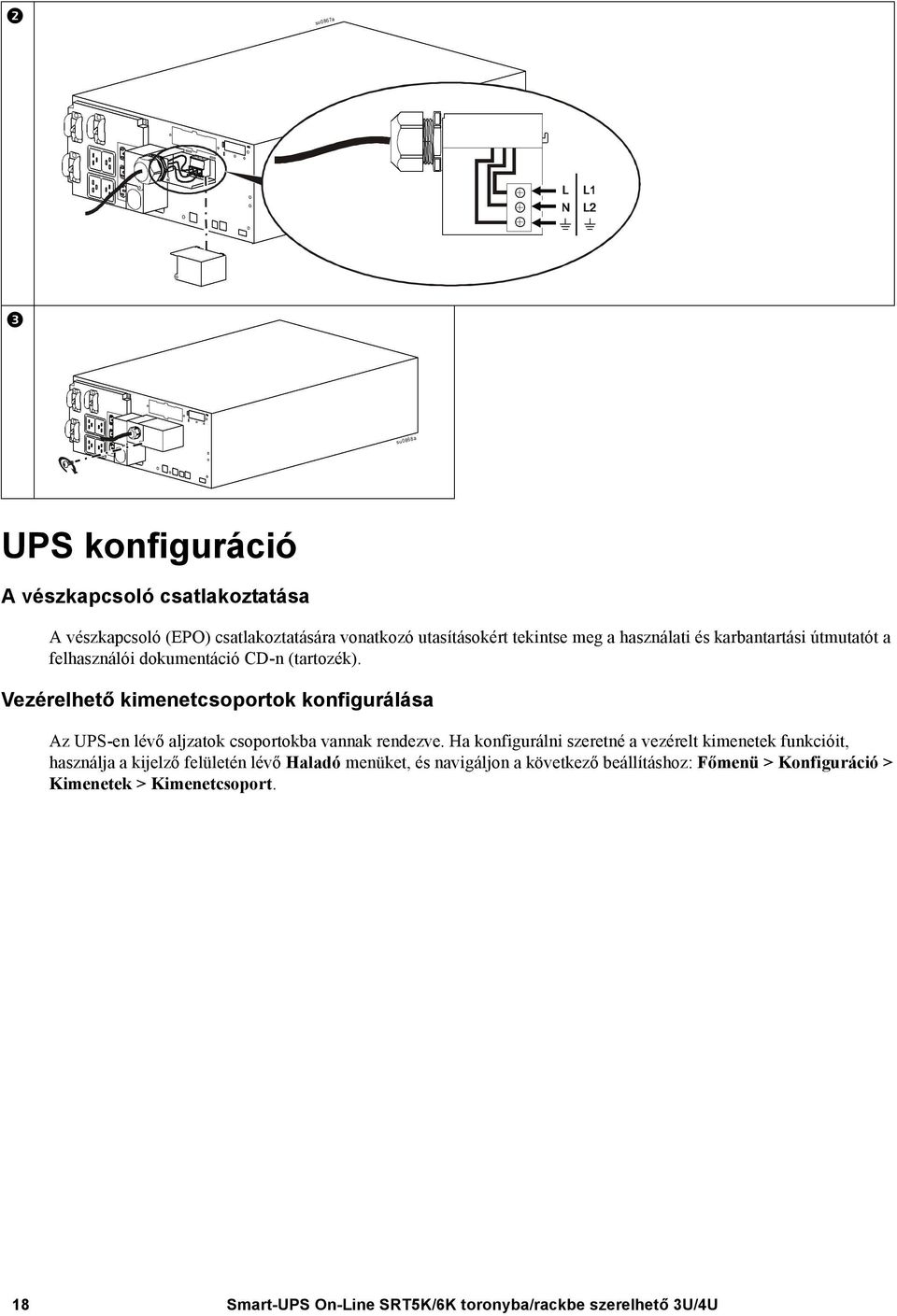

18 2 su0867a 3 su0868a UPS konfiguráció A vészkapcsoló csatlakoztatása A vészkapcsoló (EPO) csatlakoztatására vonatkozó utasításokért tekintse meg a használati és karbantartási útmutatót a felhasználói dokumentáció CD-n (tartozék). Vezérelhető kimenetcsoportok konfigurálása Az UPS-en lévő aljzatok csoportokba vannak rendezve. Ha konfigurálni szeretné a vezérelt kimenetek funkcióit, használja a kijelző felületén lévő Haladó menüket, és navigáljon a következő beállításhoz: Főmenü > Konfiguráció > Kimenetek > Kimenetcsoport. 18 Smart-UPS On-Line SRT5K/6K toronyba/rackbe szerelhető 3U/4U

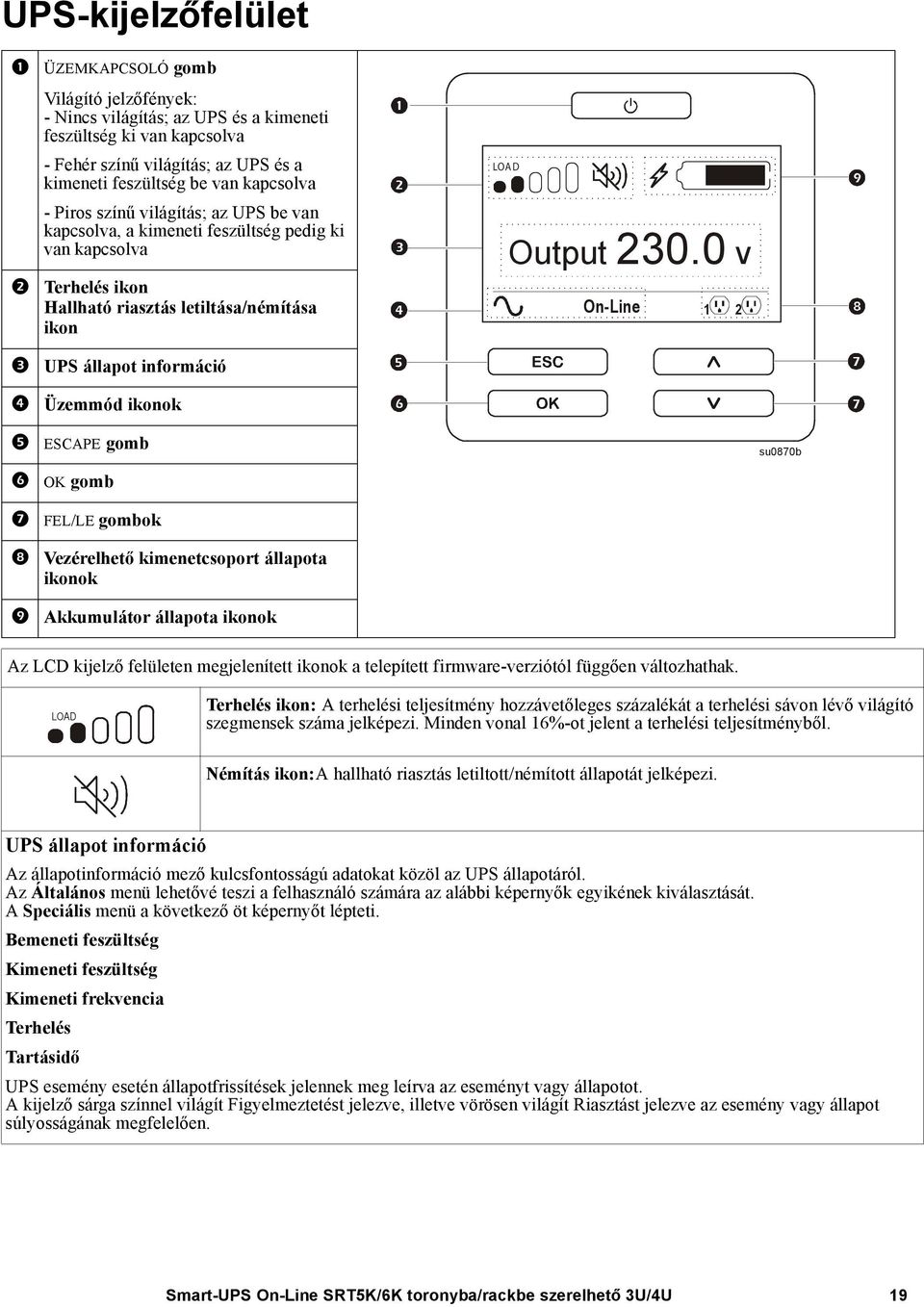

19 UPS-kijelzőfelület 1 ÜZEMKAPCSOLÓ gomb Világító jelzőfények: - Nincs világítás; az UPS és a kimeneti feszültség ki van kapcsolva - Fehér színű világítás; az UPS és a kimeneti feszültség be van kapcsolva - Piros színű világítás; az UPS be van kapcsolva, a kimeneti feszültség pedig ki van kapcsolva 2 Terhelés ikon Hallható riasztás letiltása/némítása ikon LOAD Output v On-Line UPS állapot információ 4 Üzemmód ikonok 5 ESCAPE gomb 6 OK gomb su0870b 7 FEL/LE gombok 8 Vezérelhető kimenetcsoport állapota ikonok 9 Akkumulátor állapota ikonok Az LCD kijelző felületen megjelenített ikonok a telepített firmware-verziótól függően változhathak. LOAD Terhelés ikon: A terhelési teljesítmény hozzávetőleges százalékát a terhelési sávon lévő világító szegmensek száma jelképezi. Minden vonal 16%-ot jelent a terhelési teljesítményből. Némítás ikon:a hallható riasztás letiltott/némított állapotát jelképezi. UPS állapot információ Az állapotinformáció mező kulcsfontosságú adatokat közöl az UPS állapotáról. Az Általános menü lehetővé teszi a felhasználó számára az alábbi képernyők egyikének kiválasztását. A Speciális menü a következő öt képernyőt lépteti. Bemeneti feszültség Kimeneti feszültség Kimeneti frekvencia Terhelés Tartásidő UPS esemény esetén állapotfrissítések jelennek meg leírva az eseményt vagy állapotot. A kijelző sárga színnel világít Figyelmeztetést jelezve, illetve vörösen világít Riasztást jelezve az esemény vagy állapot súlyosságának megfelelően. Smart-UPS On-Line SRT5K/6K toronyba/rackbe szerelhető 3U/4U 19

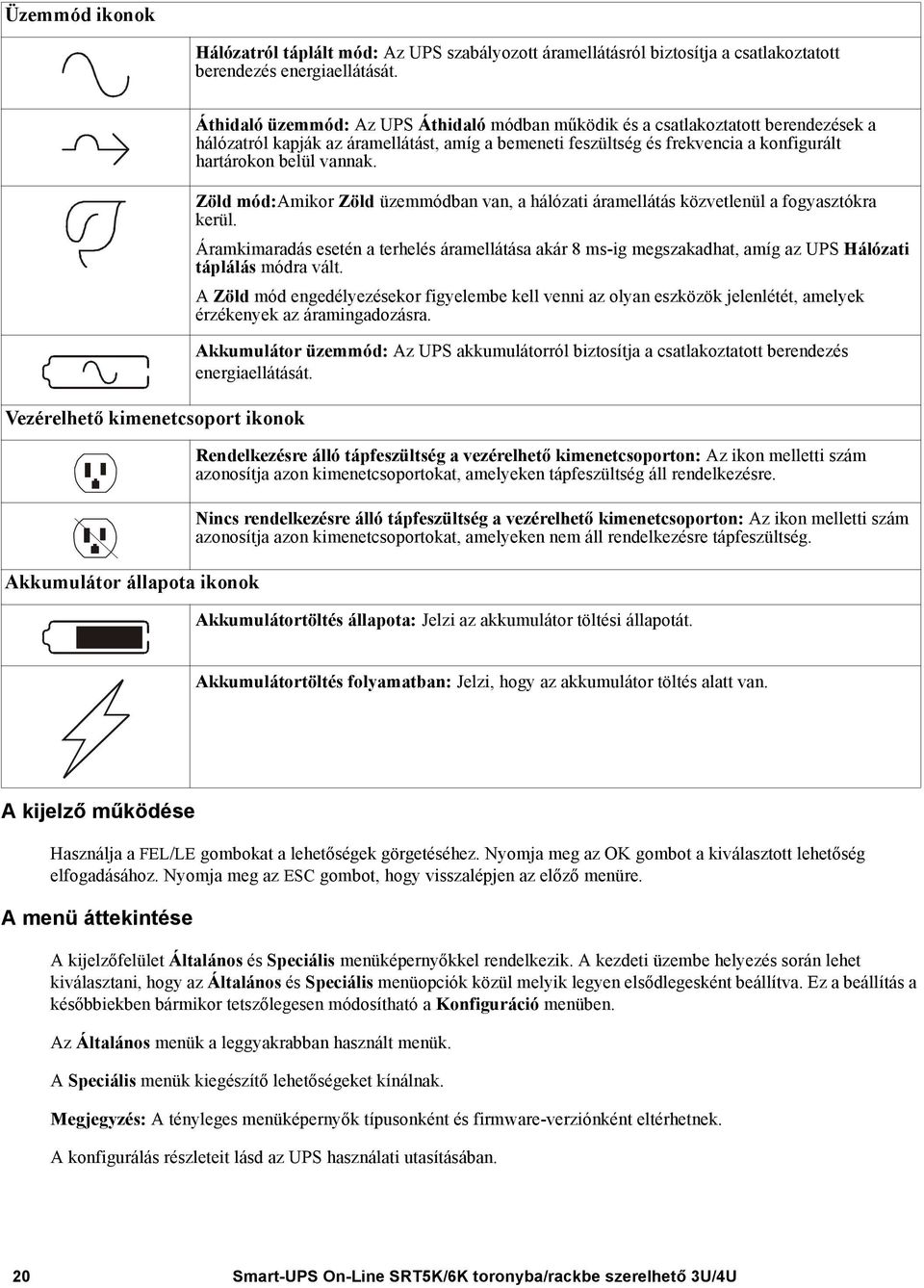

20 Üzemmód ikonok Hálózatról táplált mód: Az UPS szabályozott áramellátásról biztosítja a csatlakoztatott berendezés energiaellátását. Vezérelhető kimenetcsoport ikonok Akkumulátor állapota ikonok Áthidaló üzemmód: Az UPS Áthidaló módban működik és a csatlakoztatott berendezések a hálózatról kapják az áramellátást, amíg a bemeneti feszültség és frekvencia a konfigurált hartárokon belül vannak. Zöld mód:amikor Zöld üzemmódban van, a hálózati áramellátás közvetlenül a fogyasztókra kerül. Áramkimaradás esetén a terhelés áramellátása akár 8 ms-ig megszakadhat, amíg az UPS Hálózati táplálás módra vált. A Zöld mód engedélyezésekor figyelembe kell venni az olyan eszközök jelenlétét, amelyek érzékenyek az áramingadozásra. Akkumulátor üzemmód: Az UPS akkumulátorról biztosítja a csatlakoztatott berendezés energiaellátását. Rendelkezésre álló tápfeszültség a vezérelhető kimenetcsoporton: Az ikon melletti szám azonosítja azon kimenetcsoportokat, amelyeken tápfeszültség áll rendelkezésre. Nincs rendelkezésre álló tápfeszültség a vezérelhető kimenetcsoporton: Az ikon melletti szám azonosítja azon kimenetcsoportokat, amelyeken nem áll rendelkezésre tápfeszültség. Akkumulátortöltés állapota: Jelzi az akkumulátor töltési állapotát. Akkumulátortöltés folyamatban: Jelzi, hogy az akkumulátor töltés alatt van. A kijelző működése Használja a FEL/LE gombokat a lehetőségek görgetéséhez. Nyomja meg az OK gombot a kiválasztott lehetőség elfogadásához. Nyomja meg az ESC gombot, hogy visszalépjen az előző menüre. A menü áttekintése A kijelzőfelület Általános és Speciális menüképernyőkkel rendelkezik. A kezdeti üzembe helyezés során lehet kiválasztani, hogy az Általános és Speciális menüopciók közül melyik legyen elsődlegesként beállítva. Ez a beállítás a későbbiekben bármikor tetszőlegesen módosítható a Konfiguráció menüben. Az Általános menük a leggyakrabban használt menük. A Speciális menük kiegészítő lehetőségeket kínálnak. Megjegyzés: A tényleges menüképernyők típusonként és firmware-verziónként eltérhetnek. A konfigurálás részleteit lásd az UPS használati utasításában. 20 Smart-UPS On-Line SRT5K/6K toronyba/rackbe szerelhető 3U/4U
