1 1. oldal, összesen: 20 Service News Copyright By Fiat Auto - Printed 28/05/2010 CD./. Ducato (X250) Valamennyi változat YD MOTORTÉR Vízbeszivárgás/Oxidáció / Esztétikus burkolat alkalmazása - Szerviz megoldás Törli és helyettesíti a 2010/04/02-i SN-t a Reklamációs Nyomtatvány Adatainak frissítése miatt. KIFOGÁSOLT KELLEMETLENSÉG Víz befolyása a motortérbe és ennek következtében oxidáció lehetséges jelenléte a befecskendezık és a merev csövek közelében, valamint a motor hőtıfolyadék és szervokormány folyadék tartály rögzítıcsavarjain. MŐSZAKI OK A vízelvezetés a szélvédı alatti burkolatról nem optimális. BEAVATKOZÁS A TERMELÉS SORÁN 1. Esztétikus burkolatok alkalmazása 2. Javítva a tömítés vízállóságát A MÓDOSÍTÁS KIVITELEZÉSE 1. Esztétikus burkolatok alkalmazása Változat Gyártóegység Linea Alvázszám Szerv. szám Valamennyi változat 2.2JTD Sevel Valamennyi változat 2.3JTD Sevel Valamennyi 3.0JTD Sevel változat Javítva a tömítés vízállóságát. Változat Gyártóegység Linea Alvázszám Szerv. szám Valamennyi balkormányos változat érintett Sevel

2 2. oldal, összesen: 20 Valamennyi érintett jobbkormányos változat Sevel BEAVATKOZÁS A HÁLÓZATBAN A HÁLÓZAT VISELKEDÉSI NORMÁI AZ ÜGYFELEKKEL VALÓ TALÁLKOZÁSKOR A probléma bejelentése és ellenırzése után tájékoztassuk az ügyfelet, hogy a kifogásolt rendellenesség nem gyakorol semmiféle hatást a motor megfelelı mőködésére, de megszüntetésre kerül a tömítés vízállóságának javításával és, szükség esetén egy esztétikus burkolat alkalmazásával is. A beavatkozás után mutassa be az elvégzett munkát az Ügyfélnek és gyızıdjön meg az elégedettségérıl. TÁMOGATÁSI MEGOLDÁSOK A panaszt követıen és rendellenesség megállapítása után gyızıdjünk meg róla, hogy az kampány el lett végezve, majd az alvázszám alapján végezzük el az egyik vagy mind a két beavatkozást: A. BEAVATKOZÁS - A TÖMÍTÉS VÍZÁLLÓSÁGÁNAK JAVÍTÁSA - alkalmazzunk egy csík szigetelıanyagot a szélvédı alsó burkolata alatt, alkalmazzunk két szivacsos tömítésdarabot a motorháztetı zsanérjainál, és tömítsük el a hosszanti nyílást az EGR szelep tartóelemén (csak a nál kisebb alvázszámú 2.3JTD és 3.0JTD változatok esetén) - cseréljük ki a motor hőtıfolyadék tartály és a szervokormány folyadéktartály rögzítıcsavarjait. - bizonyosodjunk meg a kábelköteg megfelelı rögzülésérıl a befecskendezés vezérlıegység védıelemhez - tömítsük el a légkondicionáló rendszert levegıvel ellátó csatorna tömítésének az alsó részét - gyızıdjünk meg a záródugó jelenlétérıl és megfelelı elhelyezkedésérıl a szélvédı alsó burkolatának nem használt nyílásán B. BEAVATKOZÁS - AZ ESZTÉTIKUS BURKOLAT ALKALMAZÁSA A motorváltozattól függıen, folytassuk az esztétikus burkolat felszerelésével. MŐVELETI SORREND A. BEAVATKOZÁS - A TÖMÍTÉS VÍZÁLLÓSÁGÁNAK JAVÍTÁSA Alkalmazzunk egy csík szigetelıanyagot a szélvédı alsó burkolata alatt, alkalmazzunk két szivacsos tömítésdarabot a motorháztetı zsanérjainál, és tömítsük el a hosszanti nyílást az EGR szelep tartóelemén (csak a nál kisebb alvázszámú 2.3JTD és 3.0JTD változatok esetén) 1. ábra - Távolítsuk el a teljes motorháztetıt a Javítási Útmutató 7210E20 mőveleti leírása szerint. - Távolítsuk el a szélvédı alsó burkolatát, ügyelve arra, hogy ne sértsük meg a rögzítıcsapokat, a Javítási Útmutató 7210E22 mőveleti leírása szerint. - A következı beszerelés megkönnyítése érdekében alkalmazzunk ragasztószalag csíkokat az illesztés megkönnyítése érdekében (1. ábra).

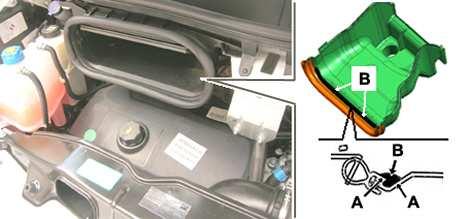

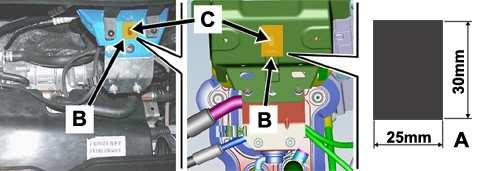

3 3. oldal, összesen: ábra - Távolítsuk el a szélvédı üveg alapján a létezı teljes szivacsos tömítést. - Tisztítsuk meg és gondosan zsírtalanítsuk a szélvédı alapját az alsó burkolat alatti területen és, mindkét oldalon, a kereszttartót is a zsanérok mellett. - Majd alkalmazzunk mind a két oldalon két szivacsos tömítésdarabot (2. ábra - A), melyet a sz. készlet tartalmaz, és vegyük figyelembe a sárvédı rögzítıcsavarjait, az ábrán jelölt helyzetben és gyızıdjünk meg róla, hogy a tömítés tapadó felülete megfelelıen ragadjon a kereszttartóhoz. A jármő mindkét oldalán dolgozva alkalmazzunk a szélvédı és az oszlop között egy sz. szigetelıanyag darabot a 3. ábrán látható módon. Simítsuk el megfelelıen, hogy a beszereléskor biztosítsuk a szélvédı alsó burkolatának a megfelelı illeszkedését, tapadását és, hogy elkerüljük a szivárgásokat. 3. ábra 4. ábra az alábbi két pontot és a vonatkozó 4. ábrát csak a nál kisebb alvázszámú 2.3JTD és 3.0JTD változatok esetén kell elvégezni - Tisztítsuk meg és zsírtalanítsuk gondosan a tartólemez felsı részét (4. ábra - B), mely az EGR szelep rögzítését szolgálja. - Vágjunk ki egy 25x30mm nagyságú darabot a sz. tapadó tömítésbıl és vigyük fel úgy, hogy eltömítse a nyílást (C)

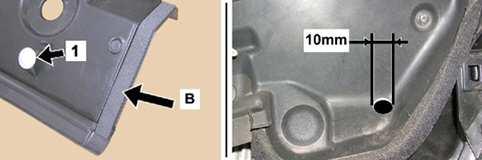

4 4. oldal, összesen: ábra - Szerelıpadon dolgozva, a burkolat mindkét oldalának a külsı szélén nagyobbítsuk meg a furatot, hogy 10 mmes átmérıjő legyen az 5. ábrán látható módon. - Gondosan távolítsuk el a tömítést (5. ábra - B) a burkolat jobb oldaláról (a menetiránynak megfelelıen) ahol a bal oldali burkolatra fekszik fel. - Mindenképpen cseréljük ki az összes tartópatentet (clips) (5. ábra - 1) a burkolat mindkét felén új, sz. alkatrészekkel. 6. ábra - Tisztítsuk meg és zsírtalanítsuk gondosan a szélvédı alsó burkolatának részein a tömítés alsó részét (6. ábra - C), a szélvédıvel érintkezı felület teljes hosszában és a jobb oldali burkolatra felfekvı területet (D). A burkolat részeit helyezzük el egy sima felületen, és a szélvédı alsó burkolatának mindkét részére vigyünk fel Primer alapozót ( vagy számút) a tömítés alsó részére (7. ábra - C) és a felsı szélére (mőanyag) a szélvédıvel érintkezı felület teljes hosszában és a jobb oldali burkolat területére (D). 7. ábra

5 5. oldal, összesen: ábra - Tegyük fel a szigetelıanyag ( sz.) betétre a csırt és vágjuk el úgy, hogy egy kb. 3mm átmérıjő csíkot kapjunk. - Helyezzük el a burkolat bal oldali részét egy sima felületen, az alsó része felfelé nézzen, és vigyünk fel két szigetelıcsíkot a tömítés teljes hosszában (8. ábra - C). A két szigetelıcsík átmérıjének kb. 3mm-esnek kell lennie. 9. ábra Csatlakoztassuk a szélvédımosó folyadék csövét a fúvókára, mielıtt elhelyeznénk a burkolatot. - Óvatosan tegyük a helyére a burkolat bal oldali részét, illesszük a ragasztószalag darabokhoz, nyomjuk le a rögzítıpontokat a csapok beillesztéséhez és gyızıdjünk meg róla, hogy a tömítés tökéletesen illeszkedjen a szélvédıvel érintkezı felület teljes hosszában. - Ezután hajtsuk be az alsó burkolat rögzítıcsavarjait. - Azonnal távolítsuk el a felesleges anyagot, majd a szélvédıvel érintkezı felület teljes hosszára és a sárvédıre vigyünk fel ragasztószalagot, hogy biztosítsuk a tömítés megfelelı illeszkedését a felülethez a 9. ábrán látható módon.

6 6. oldal, összesen: 20 - Helyezzük el a burkolat jobb oldali részét egy sima felületen, az alsó része felfelé nézzen, és vigyünk fel két szigetelıcsíkot a tömítés teljes hosszában (10. ábra - C) és a bal oldali burkolatra felfekvı részre (D). 10. ábra Mindkét szigetelıcsíknak kb. 3 mm átmérıjőnek kell lennie. Cseréljük ki a motor hőtıfolyadék tartály és a szervokormány folyadéktartály rögzítıcsavarjait. 11. ábra Csatlakoztassuk a szélvédımosó folyadék csövét a fúvókára, mielıtt elhelyeznénk a burkolatot. - Ugyanúgy járjunk el, mint a bal oldali részen: tegyük a helyére a burkolat bal felét, illesszük a ragasztószalag darabokhoz, nyomjuk le a rögzítıpontokat a csapok beillesztéséhez és gyızıdjünk meg róla, hogy a tömítés tökéletesen illeszkedjen a szélvédıvel érintkezı felület teljes hosszában. - Hajtsuk be a burkolat rögzítıcsavarjait. - Azonnal távolítsuk el egy megfelelı oldószerrel az esetleges felesleget. - Alkalmazzunk szigetelıcsíkot a szélvédıvel érintkezı teljes felület hosszában, a sárvédıre és a két rész illeszkedésére, és gyızııdjünk meg róla, hogy a tömítés tökéletesen illeszkedjen. - Várjunk legalább két órát a ragasztószalag eltávolítása elıtt. - Kössük vissza a szélvédımosó folyadék nyomócsövét és állítsuk helyre a csövek rögzítéseit és a kábelköteget. - Csatlakoztassuk vissza a vízleeresztı csövet. - Cseréljük ki a motor hőtıfolyadék és szervokormány folyadék tartály rögzítıcsavarjait az új, M5x25, sz. csavarokkal (11. ábra).

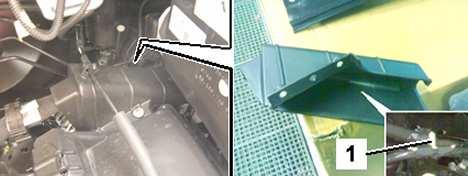

7 7. oldal, összesen: 20 Ellenırizzük a kábelköteg megfelelı rögzülésérıl a befecskendezés vezérlıegység védıelemhez. - Ellenırizzük, hogy az összekötı kábelköteg megfelelıen rögzül-e a befecskendezés vezérlıegységhez, a vezérlıegység védıelem belsejében (a rögzítıcsap egy részének ki kell állnia a furatból). Ellenkezı esetben, belülrıl ki kell szerelni a védıelemet a Javítási útmutató 1060G81 sz. mőveleti leírása szerint, a rögzítıcsapot (12. ábra - 1) a védıelemen fúrt furaton keresztül, majd szereljük vissza a vezérlıegység védıelemét. 12. ábra Vigyünk fel szigetelıanyagot a légkondicionáló rendszert levegıvel ellátó csatorna alsó szélére. Hogy elkerüljök a víz felhalmozódását a légkondicionáló rendszert levegıvel ellátó csatorna alsó szélén, vigyünk fel egy darab szigetelıcsíkot az alábbi mőveleti leírás szerint: - Vizes ruhával távolítsuk el a piszkot és a porlerakodást a csatorna alsó szélérıl; - Egy megfelelı anyaggal alaposan zsírtalanítsuk a tömítıanyag felvitele által érintett részt. - Vigyünk fel Primer alapozót ( vagy számút) a mőanyag részre és a tömítés rögzítésére a 13. ábrán jelölt pontokra (A); - Vigyünk fel egy csík szilikon tömítıanyagot ( sz.) az ábrán látható szakaszra (B); 13. ábra

8 8. oldal, összesen: 20 Ellenırizzük a védıkupak jelenlétét. Ellenırizzük, hogy a szélvédı alsó burkolatának bal oldalán, a 14. ábrán látható pontnál, jelen van-e a védıkupak (benyomással rögzülı dugó). Ellenkezı esetben tegyünk fel egy új, benyomással rögzülı dugót. 14. ábra B. BEAVATKOZÁS - AZ ESZTÉTIKUS BURKOLAT ALKALMAZÁSA A motorváltozattól függıen, folytassuk az esztétikus burkolat felszerelésével a motortérben dolgozva az alábbiak szerint: 2.2 JTD motorváltozat - Távolítsuk el a légtelenítı csövet a tágulási tartály hengerfejrıl a rögzítésekkel együtt. - Kössük le a csöveket és a kábelköteget a tartóelemrıl, mely a hengerfej bal oldalán található. - Távolítsuk el a tartólemezt. - Szereljük fel a cikkszámú tartóelemet a rugókkal együtt (15. ábra) a leszereléssel fordított sorrendben dolgozva. 15. ábra - Rögzítsük az üzemanyagcsöveket a megfelelı rugóhoz a 16. ábrán látható módon. 16. ábra

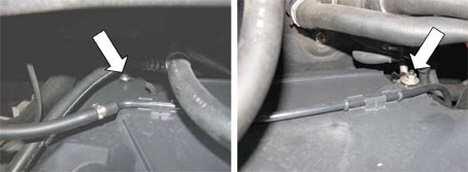

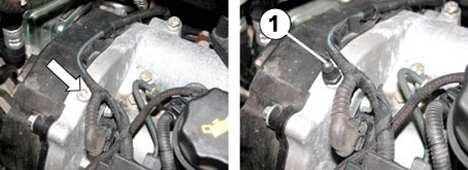

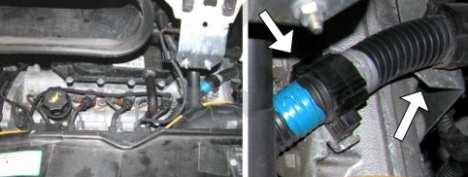

9 9. oldal, összesen: 20 - Rögzítsük a hőtıfolyadék csöveket a 17. ábrán látható, megfelelı rugókhoz. 17. ábra - Rögzítsük a kábelköteget a 18. ábrán látható, megfelelı rugókhoz. 18. ábra - Szereljük fel a cikkszámú légtelenítı csövet és csatlakoztassuk a hengerfej csıcsatlakozásaihoz és a tágulási tartályhoz és rögzítsük a leszerelés során eltávolított gallérokkal. - Hajtsuk be a 19. ábrán jelölt, cikkszámú két gömbcsapot a szelepfedél menetes furataiba. 19. ábra

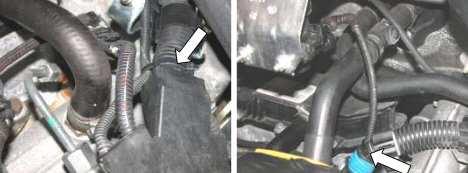

10 10. oldal, összesen: 20 - Hajtsuk be a 20. ábrán jelölt, cikkszámú távtartót a szelepfedél jobb hátsó tıcsavarjára. 20. ábra - Hajtsuk ki a csavarokat és tegyük félre a 21. ábrán látható szőrı levegı beszívó nyílását, hogy lehetıvé tegyük az esztétikus fedél következı behelyezését. 21. ábra - Tegyük a hengerfej szelepfedelére az sz. esztétikus fedelet és rögzítsük a 22. ábrán látható, 6 MA, sz. peremes anyákkal és kézzel nyomjuk le, hogy lehetıvé tegyük a gömbcsapokhoz való rögzülést. - Rögzítsük a légtelenítı csövet az ábrán látható tartóelemekhez az esztétikus fedelen, és vegyük figyelembe a vastagodást. 22. ábra

11 11. oldal, összesen: 20 - Szereljük fel a levegı belépınyílást a szőrıre. - Töltsük fel a hőtıfolyadékot a megfelelı szintig. 2.3JTD változat - Hajtsuk be a menetes furatba a sz. gömbfejet (23. ábra - 1) a 23. ábrán látható módon. 23. ábra - Rögzítsük a kábelköteget a 24. ábrán látható rugókhoz a rögzítıelemhez és tegyük oldalra. 24. ábra - Hajtsuk ki a csavart, és távolítsuk el a 25. ábrán látható kábelköteg tartókengyelét. 25. ábra

12 12. oldal, összesen: 20 - Szereljük be a sz. új rögzítıelemet és rögzítsük a kábelköteget a 26. ábrán látható rugókhoz. 26. ábra A = Módosítás elıtt P = Módosítás után - Kössük le a kábelköteget a rugóról és a csatlakozót az EGR elektromos szeleprıl. - Távolítsuk el a 27. ábrán látható rugót az EGR elektromos szelep tartóelemérıl. 27. ábra - Forgassuk el a csatlakozó védısapkáját a 28. ábrán látható módon, hogy a bemenetét balra és ne jobbra állítsuk be. 28. ábra

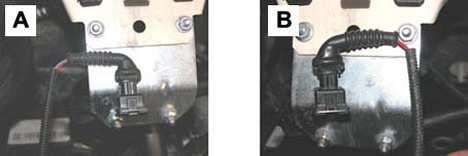

13 13. oldal, összesen: 20 A = Módosítás elıtt P = Módosítás után - Tegyük a helyére az EGR szelep kábelköteget a 29. ábrán látható módon és rögzítsük a fıkábelhez a sz. bilincsekkel. - Csatlakoztassuk a 29. ábrán látható csatlakozót az EGR elektromos szelephez. 29. ábra - Tegyük fel a sz. esztétikus burkolatot a hengerfejre és kézzel nyomjuk le, hogy rögzítsük a 30. ábrán látható rögzítı gömbfejekhez. (30. ábra)

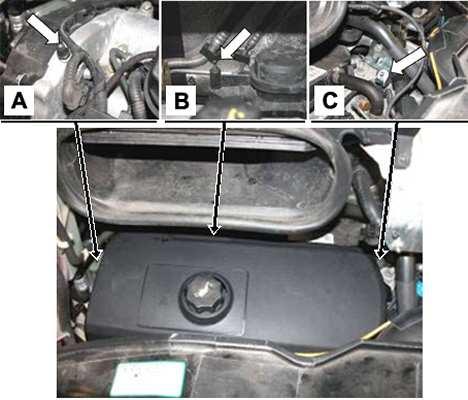

14 14. oldal, összesen: 20 A. Jobb oldali rögzítés B. Középsı rögzítés C. Bal oldali rögzítés. - Rögzítsük a tágulási tartály csövét a 31. ábrán látható, esztétikus burkolaton található rugóhoz. 31. ábra 3.0 JTD motorváltozat A motortérben dolgozva a következı mőveleteket hajtsuk végre: - Kössük le az utastér szellızı rendszer friss levegı belépınyílását. - Kössük le a levegıszőrı külsı levegı belépınyílását (32. ábra - 1). 32. ábra

15 15. oldal, összesen: 20 - Egy fecskendı segítségével ürítsük ki teljesen a hőtırendszer tágulási rendszer tartályát. - Távolítsuk el a gallérokat és kössük le a 33. ábrán jelölt, víz bemenet - kimenet és blow-by gázok csıcsatlakozókat a hıcserélırıl. 33. ábra - Nyissuk ki a rugót (34. ábra - 2) és kössük le a csatlakozót (3) az elektromos szeleprıl, és helyezzük oldalra a kábelköteget. 34. ábra - Nyissuk ki a 35. ábrán látható, hıcserélın levı tartórugókat, és kössük le a csöveket és a kábeleket és tegyük ıket oldalra, amennyire lehetıvé teszi a hosszúságuk. 35. ábra

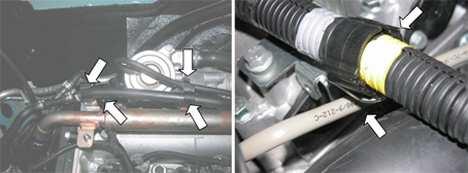

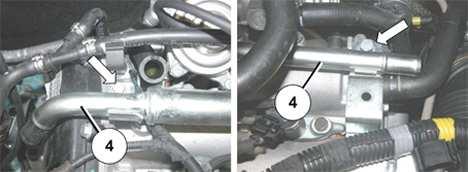

16 16. oldal, összesen: 20 - Nyissuk ki a 36. ábrán látható, hengerfej tartóelemén levı tartórugókat, és kössük le a csöveket és a kábeleket és tegyük ıket oldalra, amennyire lehetıvé teszi a hosszúságuk. 36. ábra - Hajtsuk ki a 37. ábrán látható rögzítıcsavarokat, és távolítsuk el a hıcserélıt (4). 37.ábra - Hajtsuk ki a 38. ábrán látható rögzítıcsavarokat, és távolítsuk el a hengerfejre helyezett tartóelemet (5). 38. ábra

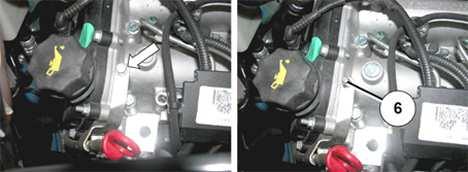

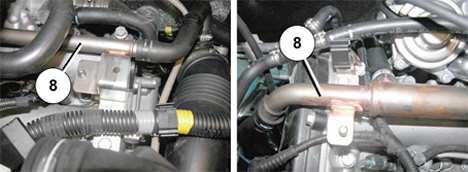

17 17. oldal, összesen: 20 - Hajtsuk ki a 39. ábrán látható csavart, és hajtsuk be a sz. gömbfejet (6). 39. ábra - Szereljük fel a cikkszámú tartóelemet a gömbfejjel együtt (40. ábra - 7) a leszereléssel fordított sorrendben dolgozva. 40. ábra - Szereljük fel az cikkszámú hıcserélıt (41. ábra - 8) a gömbfejjel együtt, a leszereléssel fordított sorrendben dolgozva, ügyelve arra, hogy visszaszereljük a leszerelés során eltávolított rögzítırugókat, betartva a megfelelı helyüket. 41. ábra

18 18. oldal, összesen: 20 - Rögzítsük a hıcserélı víz bemenet - kimenet és blow-by gázok csıcsatlakozóit a sz. bilincsekkel a 33. ábrán látható pontoknál. - Rögzítsük a csöveket és a kábeleket a 42. ábrán látható rugókhoz és gyızıdjünk meg a megfelelı záródásról, melyet egy kattanás jelez. 42. ábra Tegyük fel a sz. esztétikus burkolatot (43. ábra - 10) az ábrán látható módon és illesszük össze a rögzítési pontokat a gömbfejekkel. - Kézzel gyakoroljunk nyomást a burkolatra a rögzítési pontoknál, az ábrán láthatóan, hogy biztosítsuk a megfelelı rögzülést (egy kattanás hallható). 43. ábra - Kössük be az utastér szellızı rendszer friss levegı belépınyílását a leszereléssel ellentétes sorrendben eljárva. - Töltsük fel a tágulási tartályt. A ELVÉGZETT BEAVATKOZÁS MEGHATÁROZÁSA Esztétikus burkolat a hengerfejen.

19 19. oldal, összesen: 20 CSEREALKATRÉSZEK FELLELHETİSÉGE Változat Leírás Rendelésszám Mennyiség 2.2JTD Esztétikai burkolat JTD Kábel tartókengyel JTD Távtartó (A) 2.2JTD Gömbcsap (B) 2.2JTD Légtelenítı csı JTD Peremes anya 6MA (C) 2.3JTD Esztétikai burkolat JTD Tartó bilincsekkel JTD Strip bilincs JTD és 3.0JTD Gömbcsap (D) 2.3JTD és 3.0JTD Tapadó tömítés (I) 3.0JTD DESOX 12 katalizátor (1 literes kiszerelés) (*) 3.0JTD DINITROL 4010 viaszos korrózióvédı (500 ml-es kiszerelés) (**) 3.0JTD Hátsó tartókengyel JTD Hıcserélı (blow-by csı) JTD Esztétikai burkolat JTD Csavaros bilincs (E) Valamennyi érintett változat M 5x25 csavarok (F) Valamennyi érintett változat Alapozó (+) 1 Valamennyi érintett változat Alapozó (+) 1 Valamennyi érintett változat Szilikonos tömítıanyag (Dow Corning 7091) tömítıanyag Valamennyi érintett változat Tömítés készlet (Nitto) (G) Valamennyi érintett változat Rögzítıpatent (clips) (H) (*) Desox 12: minden egyes kiszerelés kb. 20 jármő kezelését teszi lehetıvé (**) Dinitrol 4010: minden egyes kiszerelés kb. 5 jármő kezelését teszi lehetıvé

20 20. oldal, összesen: 20 (+) alternatívaként (A) Minden csomag 5 távtartót tartalmaz (B) Minden csomag 5 csapot tartalmaz (C) Minden csomag 50 anyát tartalmaz (D) A csomagolás 10 csapot tartalmaz (E) Minden csomag 5 pántot tartalmaz (F) Minden csomag 5 csavart tartalmaz (G) Minden csomag 10 darab tömítést tartalmaz (F) Minden csomag 2 patentot tartalmaz (l) Minden tömítés 4 darab 25X30mm-es darabhoz elegendı A REKLAMÁCIÓS NYOMTATVÁNYON SZEREPLİ ADATOK Változat Mővelet Alkatrész Hiba Pozíció Normaidı Valamennyi 2.2 JTD változat (A) 1 YD (A) Valamennyi 2.2 JTD változat (B) 1 YD (B) Valamennyi 2,3 JTD változat (A) 1 YD (A) Valamennyi 2,3 JTD változat (B) 1 YD (B) Valamennyi 3.0 JTD változat (A) 1 YD (A) Valamennyi 3.0 JTD változat (B) 1 YD (B) (A) A mőveleti kód és a vonatkozó idı csak a tömítés vízállóságának javítására szolgáló beavatkozásokra vonatkozik (A. beavatkozás) (B) A mőveleti kód és a vonatkozó idı a tömítés vízállóságának javítására szolgáló beavatkozásokra és az esztétikus burkolat alkalmazására vonatkozik (A. + B. beavatkozás)
