1 SYS Több mint intelligens világításvezérlés

2 SYS Egy komplett épület megoldás Mi a SYS? A SYS egy szabványon alapuló innovatív buszrendszer világításvezérléshez, amely rugalmasságban és funkcionalitásban összehasonlítható a KNX-szel, de olcsóbb, egyszerűbb és megbízható a működése. A A- LISYS-hez rendelkezésre álló széles jelenlét érzékelő kínálat lehetővé teszi a megfelelő érzékelő kiválasztását bármely típusú épületbe, az egyszerű kicsi irodától egészen egy magas polcos raktárig. A SYS becsatlakoztatható egy épületautomatika rendszerbe BACnet/ IP gateway-en keresztül. Mit kínál a SYS? Függetlenül a projekt méretétől, a SYS a komplett világítást képes vezérelni. Amit kínál: redőnyvezérlőket HVAC vezérléséhez alkalmas kimeneteket vészkijárat mutató lámpatestek menedzselését SYS vonalon keresztül SYS megjelenítő szervert: ViStation Mi a különbség a SYS és más rendszerek közt? Az osztott intelligencia. Amíg más rendszereknél gyakran az egyszerű érzékelők használatához szükség van további vezérlőkre, a B.E.G. multimaster érzékelők vezérelni tudják a lámpatesteket és egyéb beavatkozó elemeket a saját intelligenciájuknak köszönhetően. A SYS decentralizált filozófiája javítja a rendszer stabilitását és egyszerűsíti a beállítási igényeket. 2

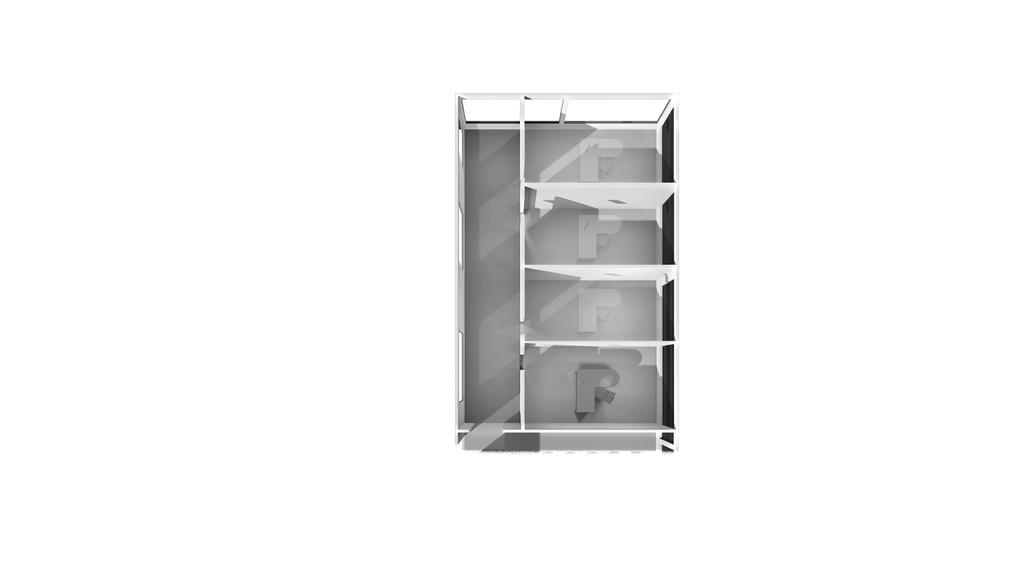

3 Mit kínál a szoftver? Guided Light Plus => soha nem volt könynyebben megvalósítható a tájékozódási és követő fény szolgáltatás több vonalon keresztül átfogó menedzsement és kényelmes funkciók a router segítségével naptár funkció energiahatékonyság figyelése üzenetküldési szolgáltatás és még több lehetőség (ld.: 6. oldal / az öszszes funkció áttekintése) Egy példa a Guided Light Plus alkalmazásra Milyen támogatás érhető el egy SYS projekt során? A B.E.G. képzett szakemberei egy projekt kezdeti elképzelésétől kezdve a tervezésen át a kivitelezés ideje alatt, egészen az átadásig segítséget nyújtanak a SYS rendszer kialakításához A lépcsőházba a legalsó szintről belépve az. és 2. csoportok azonnal aktiválják a fő világításaikat és a 3. csoport aktiválja a tájékozódási fényét. Amíg a lépcsőház használatban van, a fő világítás mindig bekapcsolt állapotban van azon az emeleten, ahol a felhasználó tartózkodik, illetve a közvetlenül alatta és felette levő emeleteken. Két emelettel lejjebb és feljebb a tájékozódási fény szintén be van kapcsolva. Mikor a felhasználó elhagyja a lépcsőházat a negyedik emeleten, a csoportok sorozatosan kapcsolnak le. % 3 3% %

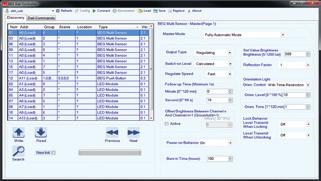

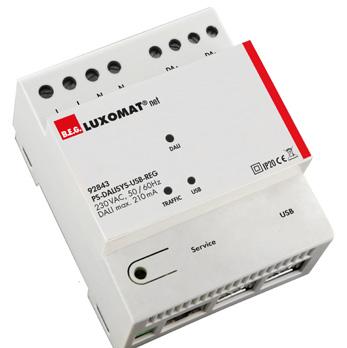

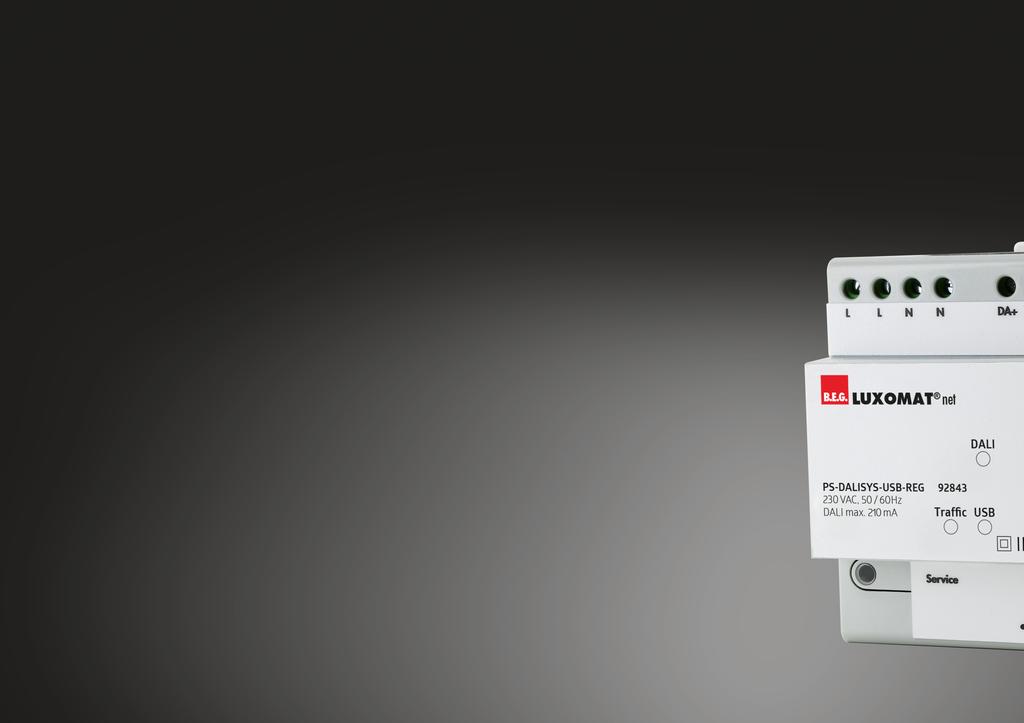

4 9273 P-SYS-FLAT 9273 P-SYS-FLAT 9273 P-SYS-FLAT 9273 P-SYS-FLAT 2ABCEF ON I P (ORANGE) 3 (RE) 4 (WHITE) ABC 2ABCEF ON I P (ORANGE) 3 (RE) 4 (WHITE) 2ABCEF ON I P 2ABCEF ON I P LUXOMAT net PBM-SYS-4W ABC ABC ABC COM (BLACK) (BROWN) LUXOMAT net PBM-SYS-4W A A (BROWN) COM (BLACK) 2 (ORANGE) 3 (RE) 4 (WHITE) COM (BLACK) (BROWN) LUXOMAT net PBM-SYS-4W COM (BLACK) (BROWN) A A A A 2 (ORANGE) 3 (RE) 4 (WHITE) LUXOMAT net PBM-SYS-4W A A 9273 P-SYS-FLAT 9273 P-SYS-FLAT 9273 P-SYS-FLAT 9273 P-SYS-FLAT 9273 P-SYS-FLAT -EVG (EB) 2ABCEF ON I P LUXOMAT net PBM-SYS-4W ABC A A Alkalmazási példa multi-room megoldás Ideális megoldás kisebb épületek, raktárak, nyitott irodák, többszintes irodák, lépcsőházak, stb., egyszerű vagy bonyolultabb világításvezérléséhez. A beüzemelés egy könnyen kezelhető PC Tool (Windows) programmal lehetséges a sínre szerelt és USB porttal rendelkező tápegységen keresztül. Ebben az esetben egy jól áttekinthető felület segítségével lehet a programozást elvégezni a maximum 64 elemet és maximum 6 világítási csoportot tartalmazó vonalon, ahol akár 6 világítási képet is létrehozhatunk. LÁMPATEST előtéttel ÉRZÉKELŐ mulimaster COM (BLACK) (BROWN) 2 (ORANGE) 3 (RE) 4 (WHITE) 4 UTAS NYOMÓGOMB MOUL világítási kép vezérléssel 4 A multi-room megoldás esetén alkalmazhatjuk a Guided Light funkciót a mozgás közelében található lámpacsoportok összehangolásával. A nagy teljesítményű 2 ma-es tápegységgel bármely gyártó lámpatestjeit, B.E.G. relé modulokat, B.E.G. multiérzékelőket és a B.E.G. nyomógomb moduljait megtáplálhatjuk. A multiérzékelőkből 8 darab alkalmazható, ha azok mindegyikével MASTER készülékként szeretnénk egy-egy zónát a természetes fény függvényében szabályozni. PC-Tool Windows TÁPEGYSÉG 2 ma HVAC Fűtés, szellőzés, légkondicionálás RELÉ MOUL 4 utas Egy vonal kábelhossza maximum 3 m lehet, maximum 64 eszközzel, 6 csoporttal, 8 szabályozási zónával. Üzembe helyezés és karbantartás USB porton keresztül.

5 with EB with EB with EB -EVG (EB) -EVG (EB) -EVG (EB) 9273 P-SYS-FLAT Multimaster 9273 P-SYS-FLAT Multimaster 9273 P-SYS-FLAT Multimaster with scene control with scene control with scene control Heating, ventilation, air conditioning Heating, ventilation, air conditioning Heating, ventilation, airconditioning 4-Way 4-Way 4-Way 5 VC 5 VC 2 ma 2 ma 2 ma 2 ma 9285 LUXOMAT net ROUTER-SYS-REG B.E.G. Brück Electronic GmbH Alkalmazási példa - komplett épület megoldás Összesen router köthető össze, mindegyike 4 USB csatlakozási porttal rendelkezik, amely azt jelenti, hogy gyakorlatilag 4 vonalat tudunk összekapcsolni egy helyi hálózaton (LAN/Ethernet) keresztül. Elsődleges előnye ennek a kiépítésnek, hogy központi menedzsment funkciókat alkalmazhatunk a teljes decentralizált világításvezérlési rendszerhez beleértve a vészvilágítást egy vagy több épületben. A világításvezérlés időalapú automatikus működésre is képes a naptár funkció segítségével, valamint a karbantartás felgyorsítható az értesítéseknek köszönhetően például egy lámpatest hibája esetén. Valamint, a Guided Light funkció is elérhető, amelynek segítségével a világításvezérlés szinkronizálható bármely mozgás érzékelése esetén nem csak a csoportok, de vonalak között is, ezzel korlátlan lehetőségek állnak rendelkezésre egy emberközpontú, proaktív világításvezérléshez. A meglévő információk feldolgozása alapján a korábbi beállítások módosíthatók, illetve újabb funkciók aktiválásával az energiahatékonyság növelhető.. floor 2. floor Ground floor LIGHTING LIGHTING LIGHTING ETECTOR ETECTOR ETECTOR 4-WAY PUSHBUTTON INTERFACE 4-WAY PUSHBUTTON INTERFACE 4-WAY PUSHBUTTON INTERFACE Web browser HVAC HVAC HVAC LAN / HTTP RELAY RELAY RELAY Switch cabinet POWER SUPPLY POWER SUPPLY POWER SUPPLY POWER SUPPLY A B.E.G. Hálózat routerből, így maximum x 4 vonalból, azaz 4 x 64 eszközből, 4 x 6 világítási csoportból, illetve 4 x 8 szabályozási zónából állhat. Üzembe helyezés, karbantartás, felügyelet, időalapú vezérlés, jelentés és vészvilágítás felügyelet LAN/Ethernet-en keresztül. USB USB USB USB 5

6 Jellemzők áttekintése JELLEMZŐK Hálózatba köthető, moduláris multimaster kialakítás Közös platformon kezelhető az általános világítás és a vészvilágítás, HVAC, redőnyvezérlés. ecentralizált vezérlés osztott intelligenciával biztosítja a magas szintű működési megbízhatóságot. A B.E.G. multiérzékelők nem tartalmaznak tápegységet, beállítástól függően MASTER és SLAVE eszközök is egyben Központi funkciók és megjelenítés elérhető BMS rendszer nélkül is. BMS csatlakozás lehetséges BACnet-en keresztül Tervezés, üzembe helyezés és karbantartás a B.E.G.-től. FUNKCIÓK Világítási kép vezérlés Jelenlétfüggő világítás-, valamint fűtés-, szellőzés- és hűtésvezérlés. Állandó megvilágítás szabályozás Orientation light PLUS Soft Start PLUS Vészvilágítás felügyelet, önteszttel és jelentés készítéssel Redőnyvezérlés Guided Light PLUS Szuper lapos érzékelő (P) Központi funkciók: küldés, energiafogyasztás figyelése és naptár funkciók ViSTATION - megjelenítés felhasználói hozzáféréssel és beavatkozási lehetőséggel BACnet interfész 6

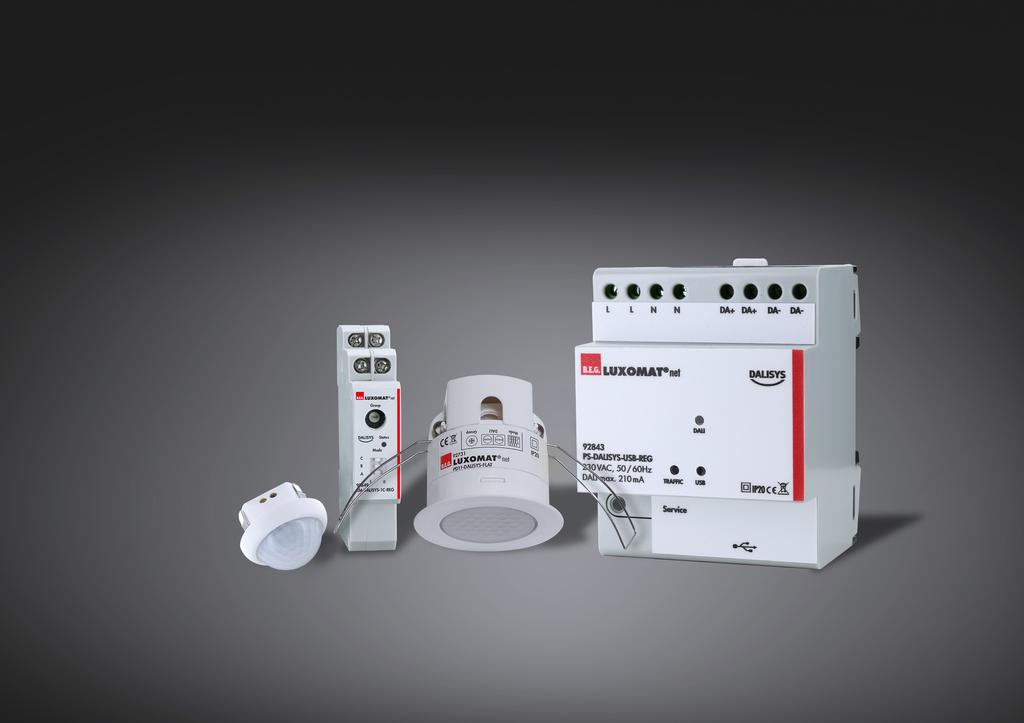

7 Termékáttekintés lámpatest 4 utas nyomógomb interfész ViSTATION RELÉ MOUL LAN/HTTP ROUTER 4x USB porttal P4-FC P4-GH-SM P4-C-FC TÁPEGYSÉG USB porttal P-FLAT P4-SM LC-plus B.E.G. irányfények PICO-SYS 7

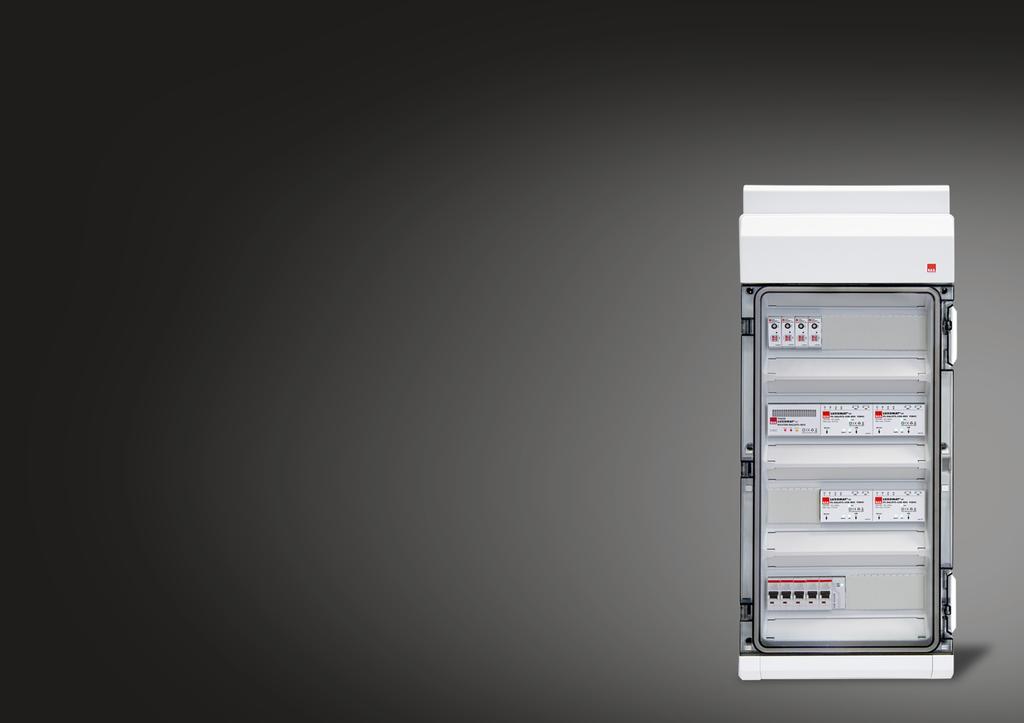

8 A gondtalan lehetőség A B.E.G. által előszerelt és huzalozott szekrény SYS eszközöket tartalmaz. A kivitelezőnek csak a csatlakozó vezetékeket kell bekötni és a sorozatkapcsokat feliratozni. A SYS az eszközök és funkciók széles választékát és kombinációját kínálja, amelyeket az épület sajátosságai és a helyi igények szerint lehet kiválasztani és beállítani. Önnel közösen a B.E.G. egy optimális megoldást tud kialakítani az Ön projektjéhez. Ha megadja számunkra az igényeket, akkor a munkatársaink egy annak megfelelő SYS konfigurációt tudnak elkészíteni. Minden esetben, az első rajzoktól az üzembe helyezésig, mi Ön mellett állunk a közös célunk elérése érdekében: elégedett ügyfelek. Felkeltette az érdeklődését a SYS? Mi várjuk az Ön jelentkezését: info@beg-luxomat.hu Internet: i 8

9 A specialisták Cikkszám: PICO-SYS-FC A PICO-SYS-FC kisebb még a világ legkisebb KNX jelenlét érzékelőjénél is. A mindöszsze 33 mm x 3 mm (magasság) méretével és a mm-es szerelési mélységével a PICO-A- LISYS jelenlét érzékelő számos szerelési helyzetben megfelelő megoldás, de különösen könnyen beépíthető lámpatestekbe. Kis mérete ellenére meglepően nagy érzékelési területtel rendelkezik: m (átmérő) 2,5 m szerelési magasságnál. A beépített intelligenciájának köszönhetően ez a kis érzékelő mindazon jellemzőket biztosítja, amit a nagyobb SYS érzékelők, mint például a 2 zónás állandófény szabályozás, Orientation Light és a Guided Light funkciók. A B.E.G. ezeket az érzékelőket -2-BMS változatban is kínálja más gyártó vezérlőihez és rendszereihez. P4-SYS-GH-SM A kipróbált és jól bevált, hatalmas érzékelési területtel rendelkező (44 m átmérővel, akár 4 m szerelési magasságig) P4-M-GH család most egy új változattal bővül. A kompakthoz hasonlóan a SYS és -2- BMS változatban is elérhető. Az innováció: a GH család új tagjai mostantól egy külső teleszkópos fényérzékelővel rendelkeznek, amely lehetővé teszi az állandó megvilágítási szintre szabályozást 6 m szerelési magasságig. A fényérzékelők érzékelési területe a teleszkóp egyszerű mozgatásával állítható a szerelési magasságnak megfelelően. A jobb természetes fény érzékelésnek és szabályozási lehetőségnek köszönhetően ezek az érzékelők még több energiát tudnak megtakarítani számos alkalmazás estén, mint például a magas polcos raktárak. Cikkszám:

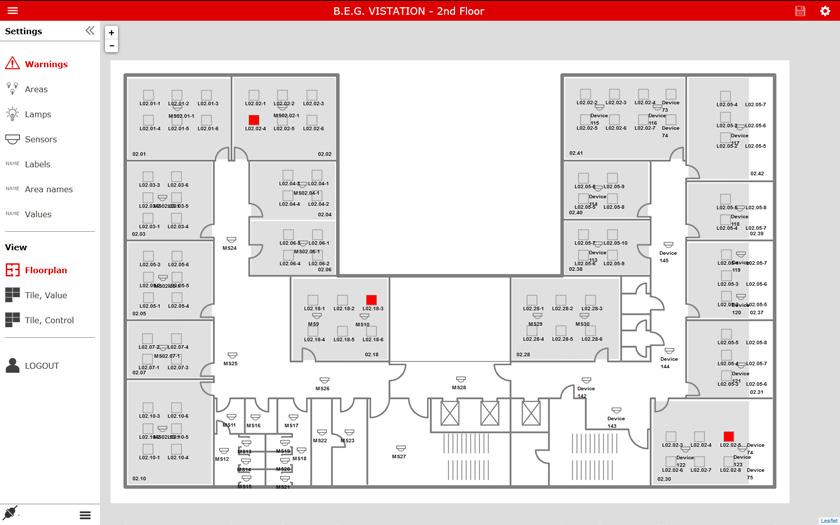

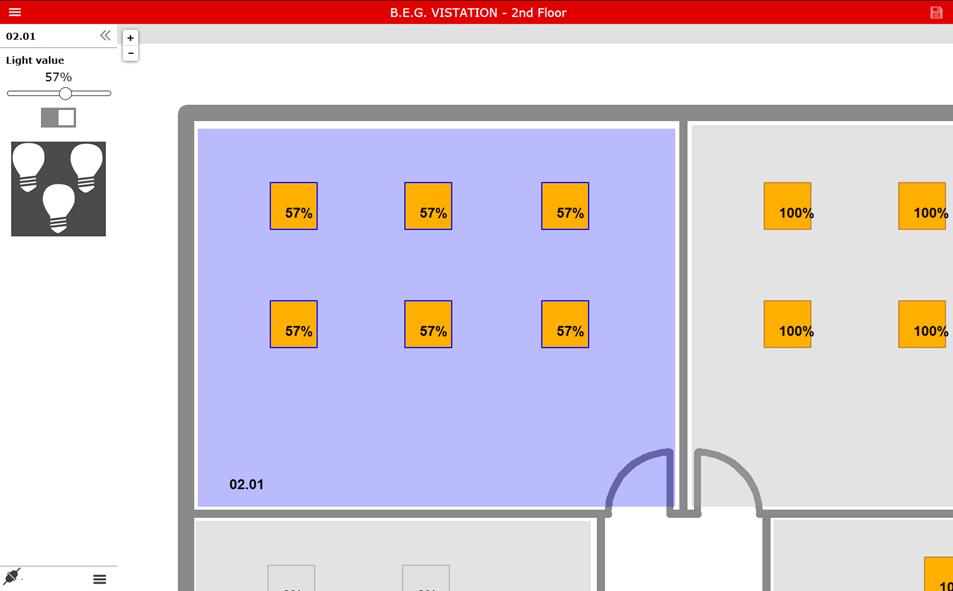

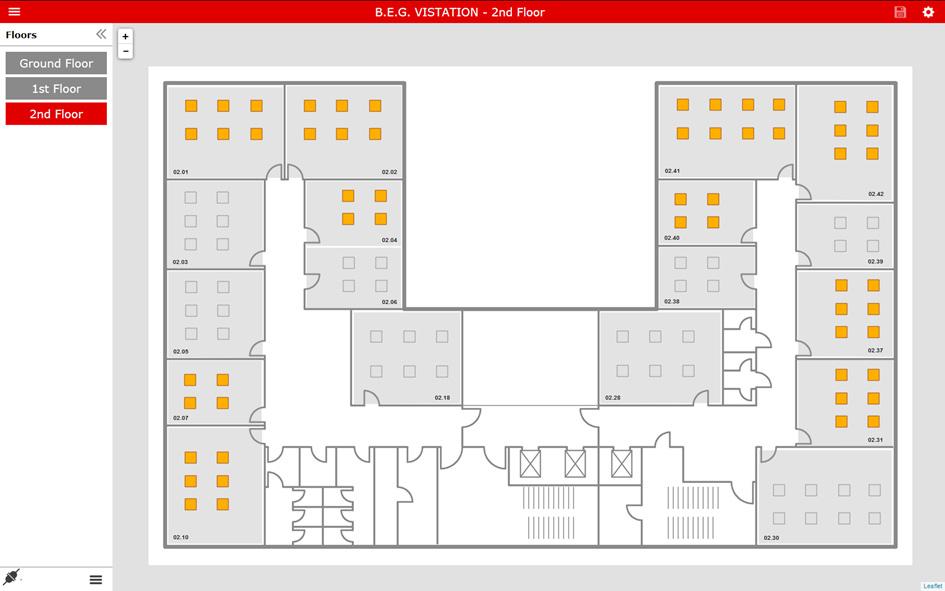

10 A ViStation A B.E.G. a SYS rendszerhez kínált megjelenítő funkcióját a leggyakoribb igényekhez igazította. Igény esetén az Ön terveit, grafikáit, képeit vagy rajzait felhasználva, egy egyedi megjelenítő felületet készítünk. A grafikán elhelyezünk minden lámpatestet, multiérzékelőt és egyéb SYS rendszerhez tartozó eszközt, így a végfelhasználó egy már működésre kész megjelenítést kap az információk kijelzésével és kézi beavatkozás lehetőségével. Az operációs rendszertől független web interfész a számítógépekhez, tabletekhez és okostelefonokhoz egyaránt biztosítja ezt a funkciót. A felhasználói engedélyek és a ViStation központi elhelyezése mellett, a rendszerintegrátor és a végfelhasználó gyakorlatilag korlátlan számú hozzáférést hozhat létre az igényeknek megfelelően. Hibás lámpatestek ellenőrzése A világítási helyzet valós idejű ellenőrzése

11 Funkciók áttekintése A helyiségben tartózkodó személyek jelenlétét akkor is ellenőrizhetjük, ha a természetes fény elegendő és a világítás ki van kapcsolva. Az engedélyek függvényében a világítás akár a teljes épületben kézzel is vezérelhető. A ViStation a felhasználói státuszoknak megfelelő hozzáférést tesz lehetővé. Például a felhasználónak csak a saját irodájához van hozzáférése vagy esetleg más helyiségekhez is.
