1 VÍZÉPÍTÉS ALAPJAI Dr. Csoma Rózsa egy. doc. BME Vízépítési és Vízgazdálkodási ww.vit.bme.hu Kmf. 16 T: Vízgazdálkodás: akkor ott annyi olyan víz legyen amikor ahol amennyi amilyen szükséges akkor : jún. árvíz aug.: aszály ott : Alföldön aszály balatoni vízeresztés annyi : balatoni vízeresztés vízpótlás olyan : a Balaton iható cianid a Tiszában Célok : Vízrendezés: védelmet nyújtani embernek, víznek, környezetnek Hasznosítás: víz adta lehetőségek kiaknázása Eszköz: vízi létesítmények tervezése + építése + üzemeltetése = VÍZÉPÍTÉS Csoma: Vízépítés 1 TERVEZETT TÉMAKÖRÖK I. Alapfogalmak, a víz jellemzői II. III. IV. Építmények álló vízben Építmények mozgó vízben Csapadék mennyiségének becslése V. Vízelvezetés szabad felszínű medrekben VI. VII. A vízellátó és vízelvezető hálózat főbb jellemzői Felszín alatti vizek és építmények VIII. Vízépítési nagyműtárgyak IX. Szabványok, előírások Csoma: Vízépítés 2 Szakmérnöki Képzés 1

2 TARTALOM I. Alapfogalmak, a víz jellemzői Fajsúly, sűrűség, rugalmassági modulus Viszkozitás Halmazállapot-váltások II. Építmények álló vízben A hidrosztatikai nyomás fogalma Nyomáseloszlás sík és görbe felületekre A nyomóerő meghatározása Felhajtóerő, úszás III. Építmények mozgó vízben Főbb mozgásjellemzők Hidrodinamikai nyomás Csoma: Vízépítés 3 Sűrűség ( ) - fajsúly (g) A víz jellemzői 1. sűrűség =1000 kg/m 3 (p 0 ~10 5 Pa, 4 C) g = 9.81 m/s 2 = 9.81 N/kg függ: nyomástól, hőmérséklettől g N/m 3 = 10 kn/m 3 Rugalmassági modulus: E ~ N/m 2 (E acél ~ N/m 2 ) nyomásváltozás terjedése = hang terjedése w~1415 m/s Hőtágulási együttható Csoma: Vízépítés 4 Szakmérnöki Képzés 2

nyíró/csúsztató feszültség: t h : indításhoz szüks. feszültség, } k : konzisztencia tény.

20. Csoma: Vízépítés 5 A víz jellemzői 3.

3 A víz jellemzői 2. a mozgás képessége Viszkozitás (nyúlósság): nyírófeszültség folyadékban meghatározza, hogyan folyik t : nyíró/csúsztató feszültség: t h : indításhoz szüks. feszültség, } k : konzisztencia tény. anyagjellemzők n : folyási index víz: newtoni, t h = 0, n = 1, k = h h, Pa s : dinamikai viszkozitás Csoma: Vízépítés 5 A víz jellemzői 3. halmazállapotok Telítettségi gőznyomás: a halmazállapot-váltás határa hőmérséklettől +nyomástól függ 100 C fölött : kukta 100 C alatt : kavitáció T, C p g, kn/m Csoma: Vízépítés 6 Szakmérnöki Képzés 3

A víz jellemzői 3. jégjelenségek 1000.00 999.75, kg/m 3 999.50 999.25 T, o C 999.

sűrűség miatt hideg víz a felszínre törekszik kristályképződés, kristályosodási gócok felszíni jég

sekélyebb, lassabb részen: parti jég (stat.

idő felszíni jég lebegő jég, fenékjég: együtt kásajég, gomolyagba összeállva felemelkedik, felszínen

4 A víz jellemzői 3. jégjelenségek , kg/m T, o C statikus jégképződés: tavak, csendesebb vízfolyások felszínről hűl, kisebb sűrűség miatt hideg víz a felszínre törekszik kristályképződés, kristályosodási gócok felszíni jég vastagszik, amíg alatta a víz hűlni tud, utána szigetel dinamikus jégképződés: először partközeli sekélyebb, lassabb részen: parti jég (stat.) mozgó víz átkeveredik, egyenletes hőmérsékletű lesz teljes szelvényben egyszerre : hosszú fagyos idő felszíni jég lebegő jég, fenékjég: együtt kásajég, gomolyagba összeállva felemelkedik, felszínen víz továbbviszi jég sűrűség: ρ 920 kg/m 3 parthoz hozzáfagy, tágul, felcsúszik Csoma: Vízépítés 7 Jégjelenségek I. Balaton Csoma: Vízépítés 8 Szakmérnöki Képzés 4

a víznyomás Nyomás: nyomóerő egységnyi felületen

p fenék = p oldal változás térben és időben

mélységgel lineárisan nő: p = p 0 + hg p : abszolút

alulnyomás = szívás h=p túl /g : nyomásmagasság több

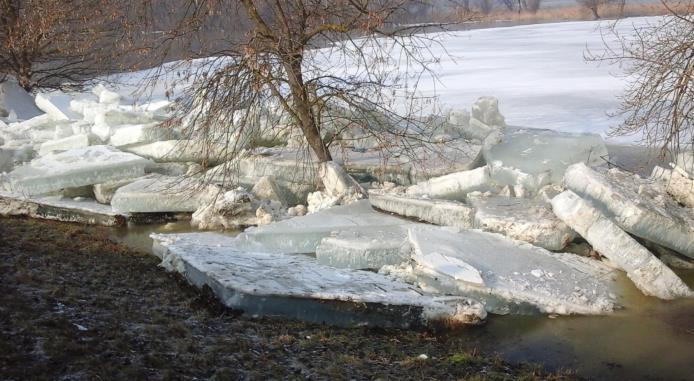

5 Jégjelenségek II. Duna - Tisza Csoma: Vízépítés 9 Hidrosztatikai alapok: 1. a víznyomás Nyomás: nyomóerő egységnyi felületen (skalár) tulajdonságai: iránytól független pl. p fenék = p oldal változás térben és időben gyengítetlenül terjed: hidr. sajtó, fék, stb. mélységgel lineárisan nő: p = p 0 + hg p : abszolút nyomás p 0 : légköri nyomás, hg >: túlnyomás, hg <: alulnyomás = szívás h=p túl /g : nyomásmagasság több (i), nem keveredő folyadék: p f : felszíni nyomás p fenék p oldal Csoma: Vízépítés 10 Szakmérnöki Képzés 5

6 Hidrosztatikai alapok: 2. a nyomáseloszlás Nyomáseloszlás (p) helyett nyomásmagasság-eloszlás (p/g, azaz felszín alatti mélység) határoló felületen: merőleges sarkokban változatlan mélységgel lineárisan növekszik vízszintes síkon állandó h 1 p 1 = h 1 g = 2,2 10 = 22 kn/m 2 h 1 =8,9-6,7=2,2 m p 2 = h 2 g = 6,3 10= 63 kn/m 2 h 2 =8,9-2,6=6,3 m Csoma: Vízépítés 11 Hidrosztatikai alapok: 3. a nyomóerő Nyomóerő állandó szélességű, sík, egy oldalán terhelt nyomott felületre nagysága: nyomáseloszlás ábra területe alapján hatásvonala a nyomott felületre merőleges a nyomáseloszlás (terhelési test) súly pontján át Csoma: Vízépítés 12 h 1 h 2 Szakmérnöki Képzés 6

7 Hidrosztatikai alapok: 4. nyomóerő B = 100 m-en 1. függőleges: F 1 = h 12 /2 B g= 2,2 2 / = 2420 kn x 1 =h 1 /3 = 2,2/3 =0,73 m 2. vízszintes: F 2 = h 1 L B g= 2,2 26, = kn x 2 =L/2 = 26,6/2 =13,3 m 3. Ferde : F 3 = (h 1 +h 2 )/2 a B g= (2,2+6,3)/2 4, = kn x 3 =trapéz súlypont= 1,76 m h 1 F 1 x 1 x 2 L = 26,6 m h 1 =8,9-6,7=2,2 m F 3 a = 4,2 m h 2 =8,9-2,6=6,3 m Csoma: Vízépítés 13 Hidrosztatikai alapok: 5. a nyomóerő Nyomóerő egyéb felületekre 1. sík felületek két oldalon terhelt: szuperpozíció alvíz felvíz eredő változó szélességű nyomott felület: erő: terhelési test térfogata hatásvonal: terhelési test súly pontján át Csoma: Vízépítés 14 h 1 F 3 x 3 h 2 Szakmérnöki Képzés 7

Hidrosztatikai alapok: 6. a nyomóerő Nyomóerő egyéb felületekre 2.

fölötte levő víz erő, hatásvonal: mint előbb görbe felületre: Csak komponens! H 2017.09.20. Csoma: Vízépítés 15 Hidrosztatikai alapok 2.

test lemerül a fenékre ha F f = G, a test lebeg ha homogén, súlypont (S) = vízkiszorítási kp.

8 Hidrosztatikai alapok: 6. a nyomóerő Nyomóerő egyéb felületekre 2. görbe, állandó szélességű nyomott felületek: komponens nyomásmagasság-eloszlás vízszintes: a függőleges vetületre függőleges: a fölötte levő víz erő, hatásvonal: mint előbb görbe felületre: Csak komponens! H Csoma: Vízépítés 15 Hidrosztatikai alapok 2. felhajtóerő, egyensúly Folyadékba merült testre ható nyomáseloszlás + nyomóerő: F f =V ki g, vízalatti súlypontban (D) ha F f < G, a test lemerül a fenékre ha F f = G, a test lebeg ha homogén, súlypont (S) = vízkiszorítási kp. (D) bármely helyzetben lebeg közömbös egyensúly ha S alul, D felül: stabil egyensúly ha S felül, D alul: labilis egyensúly ha F f > G, a test felúszik a felszínre talajvízben is!!!! Csoma: Vízépítés 16 V Szakmérnöki Képzés 8

áramvonalak határolják (pl. meder, cső,..) 201

9 Mozgásjellemzők 1. sebesség (v): egy pontban (vektor) sebességeloszlás: szelvény (cső, meder) mentén áramvonal : érintője minden pontban a sebességvektor, áramcső: áramvonalak határolják (pl. meder, cső,..) Csoma: Vízépítés 17 Áramvonal tulajdonságai tulajdonságai: áramvonalon keresztül áramlás nincs; mivel az áramvonal egy pontjában csak egy sebesség lehet, így nem metszhetik egymást, hirtelen irányváltozása nem lehetséges, nem ágazhatnak el és nem csatlakozhatnak egymáshoz; ha mégis, akkor sebesség 0, + vagy Csoma: Vízépítés 18 Szakmérnöki Képzés 9

10 Mozgásjellemzők áramlási szelvény (A): merőleges az áramvonalakra, normálisa a sebességgel párhuzamos folyadékhozam (Q): egységnyi idő alatt A-n átlépő térfogat (V) középsebesség (v m ): egységnyi felületen átlépő Q kapcsolat a fentiek között: Csoma: Vízépítés 19 térben állandó térben fokozatosan változó hirtelen Vízmozgások időben állandó permanens, egyenletes mesterséges permanens, fokozatosan vált. műtárgyak, szerelvények időben változó nagyon ritka nempermanens, fok. vált. vízfolyások nyitási/zárási hullám nem üzemszerű fokozatosan változó: gyorsulás << nehézségi térerősség, így nyomáseloszlás hidrosztatikaival közelíthető Csoma: Vízépítés 20 Szakmérnöki Képzés 10
