1 Alkalmazott antropometria Számítógéppel támogatott antropometriai tervezés és értékelés, CAAA Eur.Erg. Mischinger Gábor BME EPT

2 Alkalmazott antropometria alapkérdései Makettek, modellek és a számítógép Adatok csökkentése, racionalizálása Használhatóság Modell érvényessége Minta - populáció - hiba 2D kontúr, méret- és nézetváltozatok Mannequin 3D számítógépes adatbázis és tervező értékelő rendszer Sammie, Adaps, Mannequin, Anthropos, JACK 2/65

3 Adatforrások Hagyományos adattáblázatok Adatsorok különböző populációkra; Méret, korcsoport, nem, minta mérete, átlag, szórás, 5p, 95p; Hasznos kiegészítők: definíció, ábra. Közvetlen elektronikus források (adatbázis) interaktív táblázat PC-re; Többlet funkció: pl. ruházati korrekció. Közvetett elektronikus források (CAAA) Minőségileg több, mint adathalmaz; A részleteket lásd később 3/65

4 BS táblázatok használata 4/65

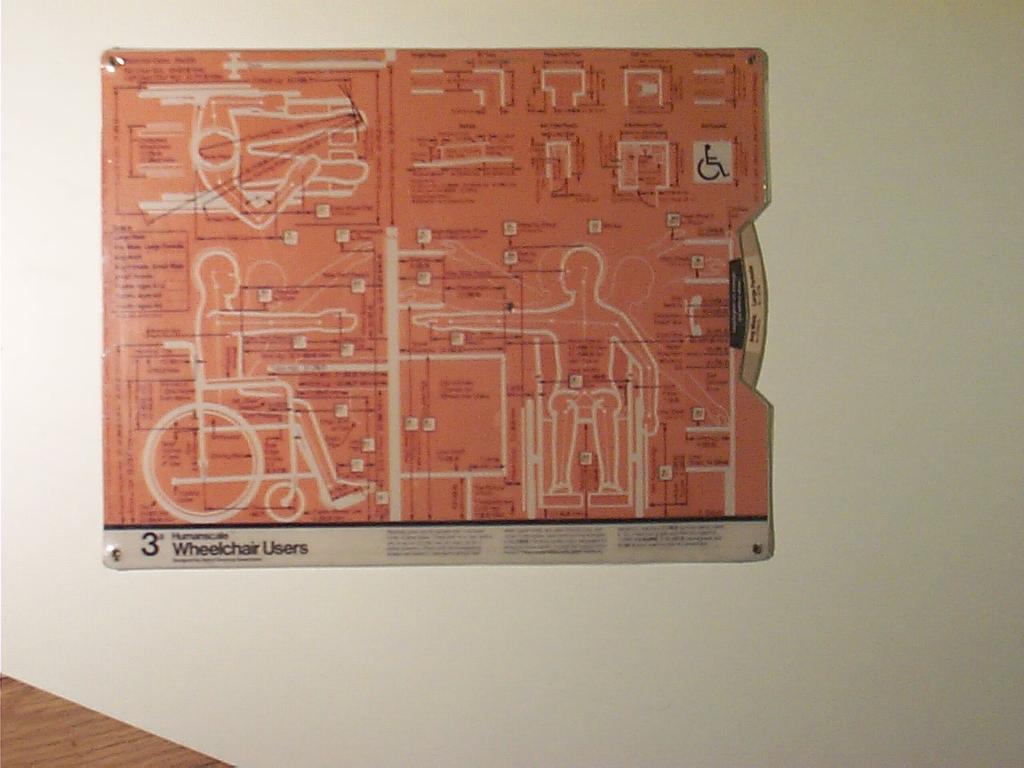

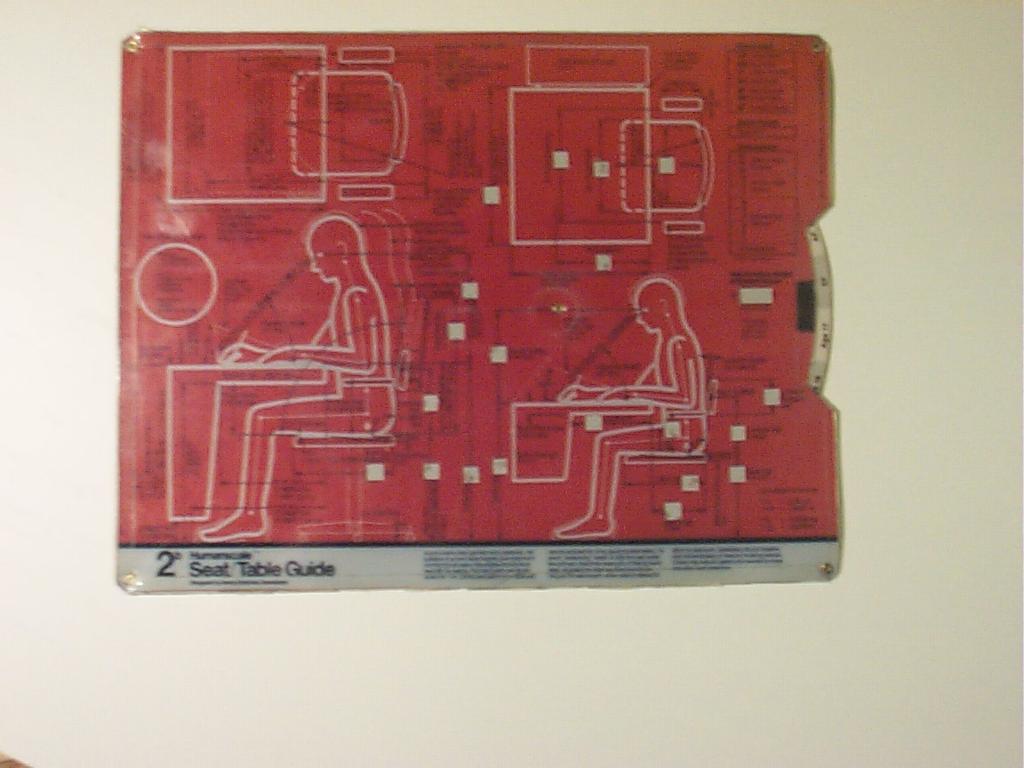

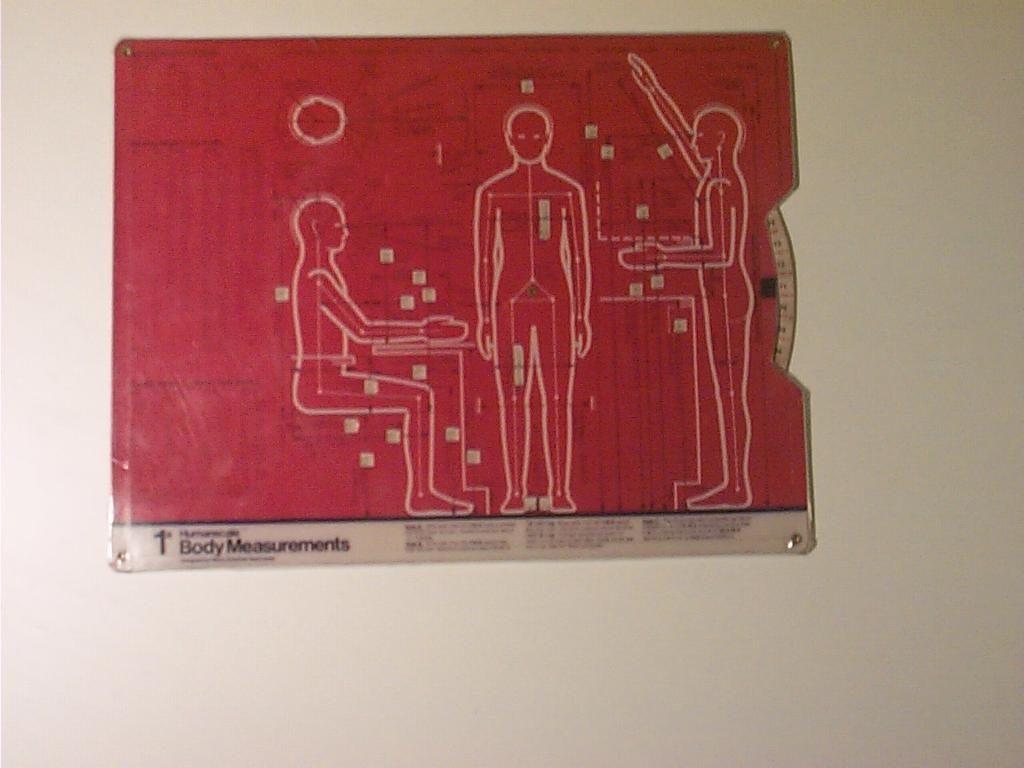

5 HumanScale 1. 5/65

6 HumanScale 2. 6/65

7 HumanScale 3. 7/65

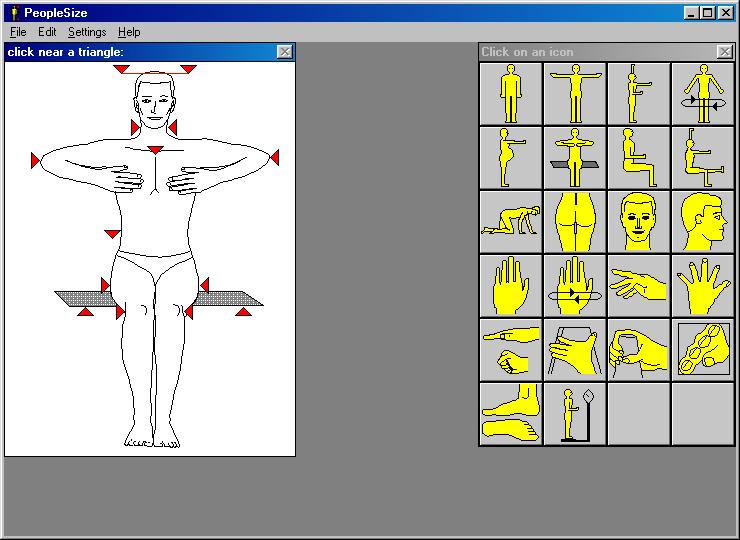

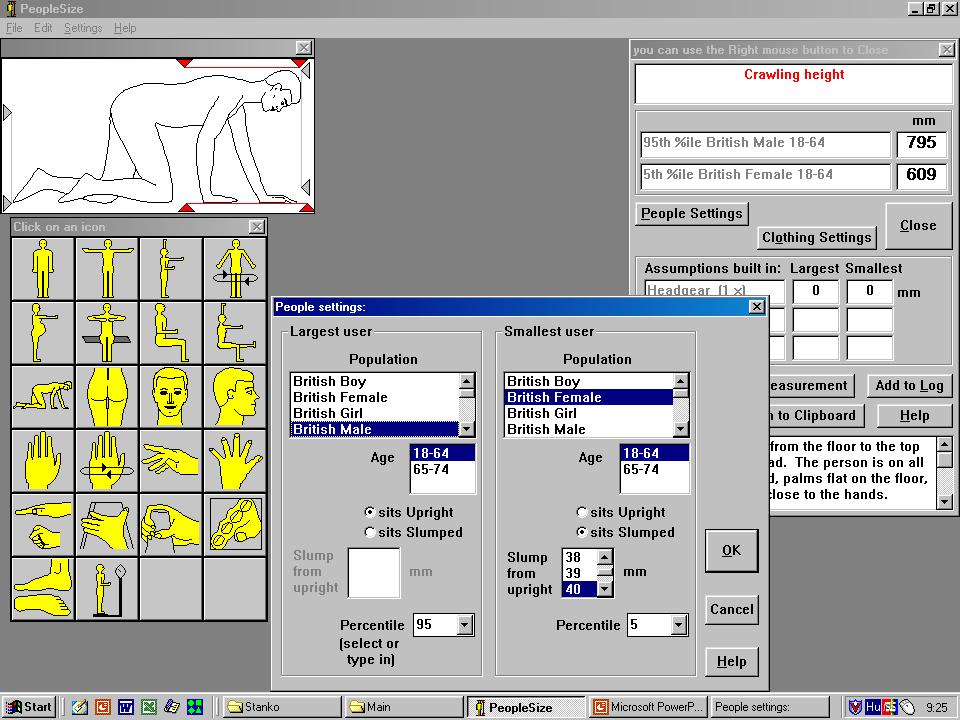

8 PeopleSize 1. 8/65

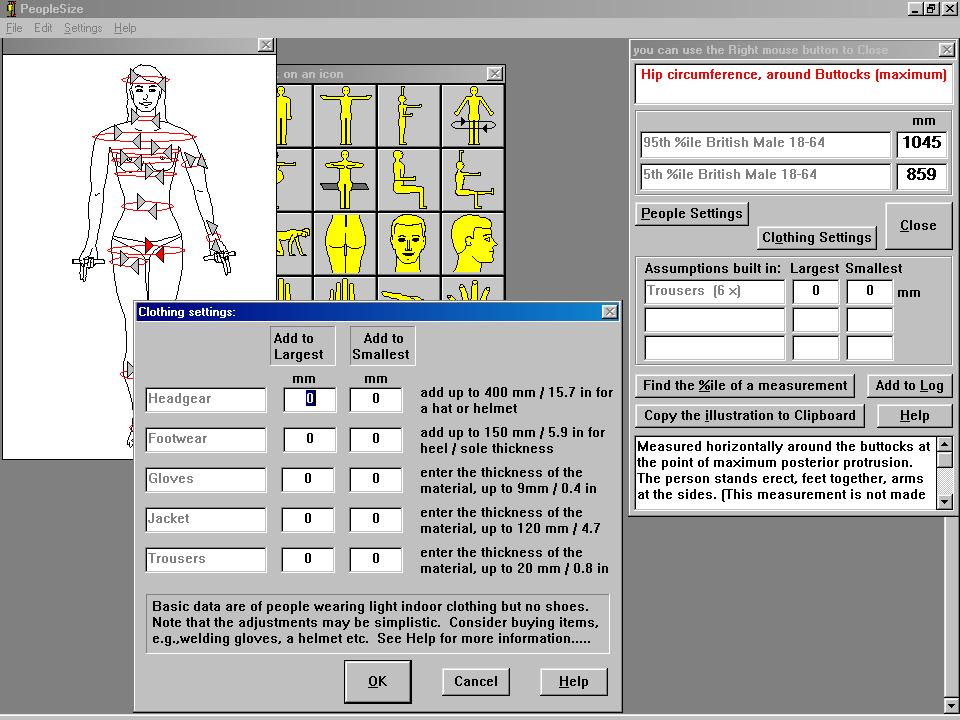

9 PeopleSize 2. 9/65

10 PeopleSize 3. 10/65

11 PeopleSize illusztráció 11/65

12 PeopleSize.log DESCRIPTION POPULATION DATA UNIT S ADJUSTMENTS SPECIFICATIONS NOTES HIP CIRCUMFERENCE, AROUND BUTTOCKS (MAXIMUM) 95th %ile British Male mm 5th %ile British Male mm Assumptions for largest user (mm): Trousers (6 x) 0 Assumptions for smallest user (mm): Trousers (6 x) 0 12/65

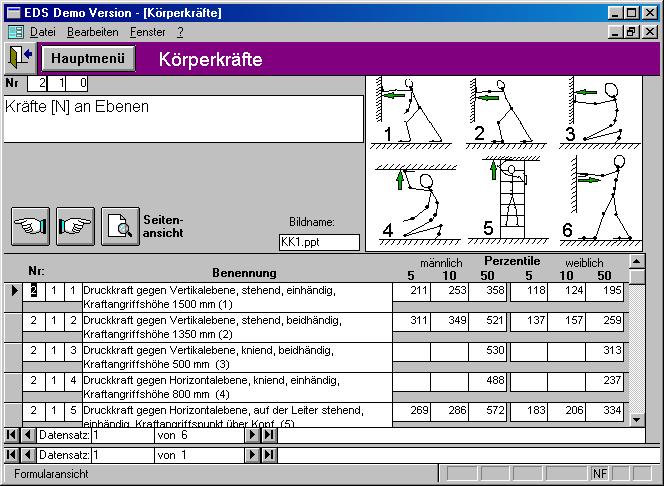

13 EDS 13/65

14 Az antropometriai illesztés A felhasználó adekvát modelljét - megfelelő nemzetiség, nem, kor, percentilis a termék és környezetének modelljéhez illesztjük. A beállított, különböző funkcionális testhelyzetekben ellenőrizzük, értékeljük az ütközéseket, szükséges biztonsági hézagokat, az elérés és látás zónáit (kényelmes megfelelő nem megfelelő). Képekkel illusztrált értékelést készítünk a termék méreteiről, használatáról. 14/65

15 Illesztés folyamata 15/65

16 Termék méret meghatározásának folyamata 16/65

17 Illesztés menete 1. Felhasználói kör meghatározása 2. Funkcionális testhelyzet(ek) 3. Megelőzés-kényelem feltétele 4. Testméret (pl. testmagasság) 5. Percentilis (min. max. tartomány) 6. Ruházati-biztonsági korrekció 7. Releváns termékméret 8. Ajánlott termékméret (tartomány) 9. Tényleges termékméret 10. Megfelelés mértékének ellenőrzése 17/65

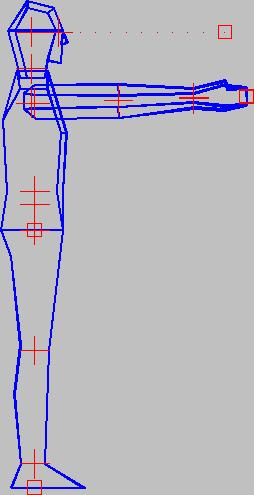

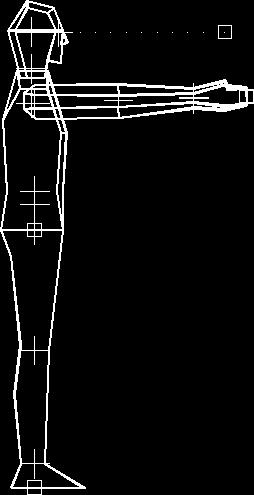

18 Hogyan lehet? Szöveges megoldás (egy adat egy méret) Táblázatos megoldás (több adat több méret) Kézi rajz (néhány adat néhány méret) 2D modell (néhány adat néhány méret) 3D valós modell (makett, prototípus) 3 D modell, CAD, CAAA ( végtelen lehetőség ) 18/65

19 Ember és termékméretek kapcsolata I. A kerékpáros testtartása Egyenes a hát kb. 45 -ban megdöntve A pedál alsó helyzetében a térd enyhén be van hajlítva Ha lefele nézünk, a kormány takarja az első kerék tengelyét Karok könyökben kissé behajlítva Csukló egyenes Talp legszélesebb része a pedáltengely fölött 19/65

20 Ember és termékméretek kapcsolata II. A méretezéshez szükséges testméretek: Testmagasság Vállszélesség Felsőtest hossza Kar hossz Csípőmagasság 20/65

21 Termékméretek Váz 1. A váz méretei: A : homlokcső szöge C B: nyeregvázcső szöge C: felsőcső hossza D: nyeregvázcső hossza D E E: átlépési magasság F: láncvilla hossza G: tengelytáv F B G A 21/65

22 Termékméretek Váz 2. Cannondale Touring vázak méretei: Vázméret (=D) A : homlokcső szöge ( º ) B: nyeregvázcső szöge ( º ) C: felsőcső hossza (mm) D: nyeregvázcső hossza (mm) E: átlépési magasság (mm) F: láncvilla hossza (mm) G: tengelytáv (mm) /65

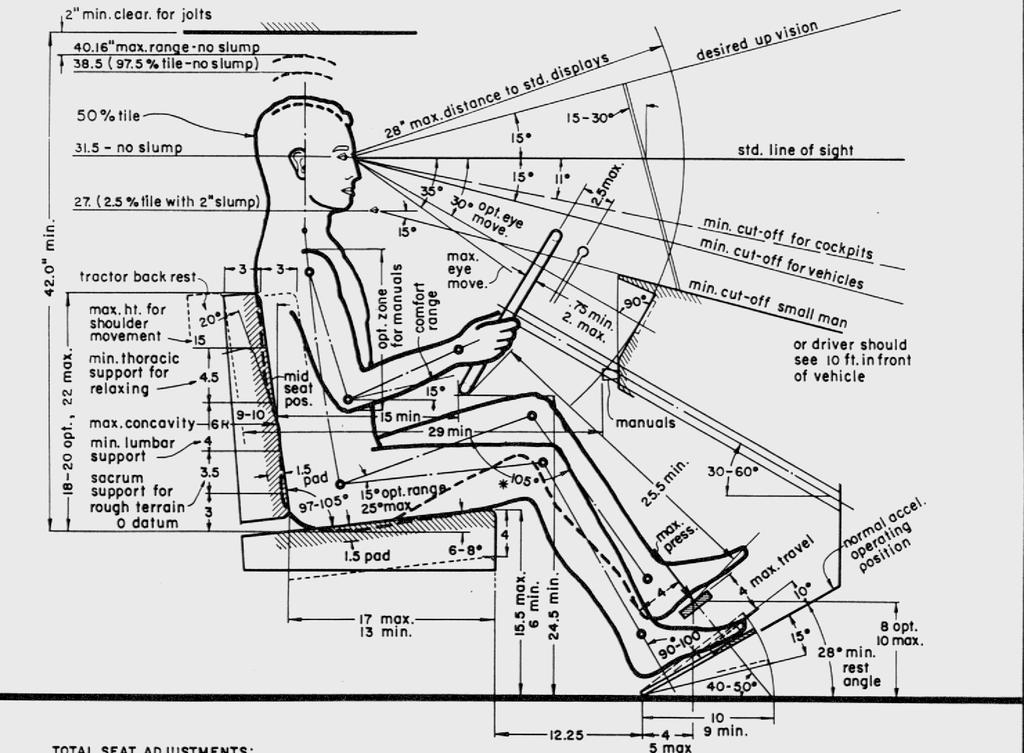

23 Vezetőülés méretek 23/65

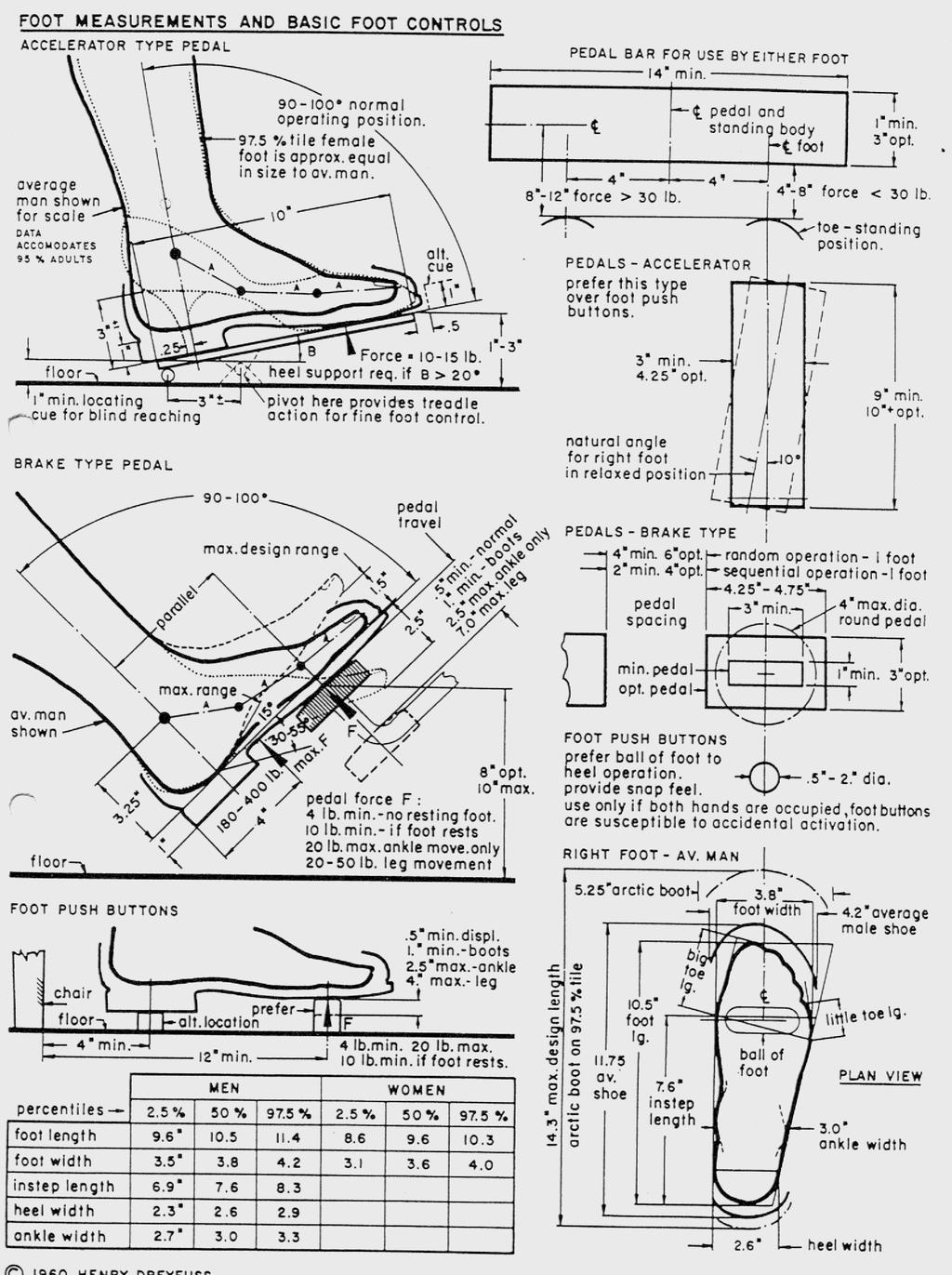

24 Pedál méretek 24/65

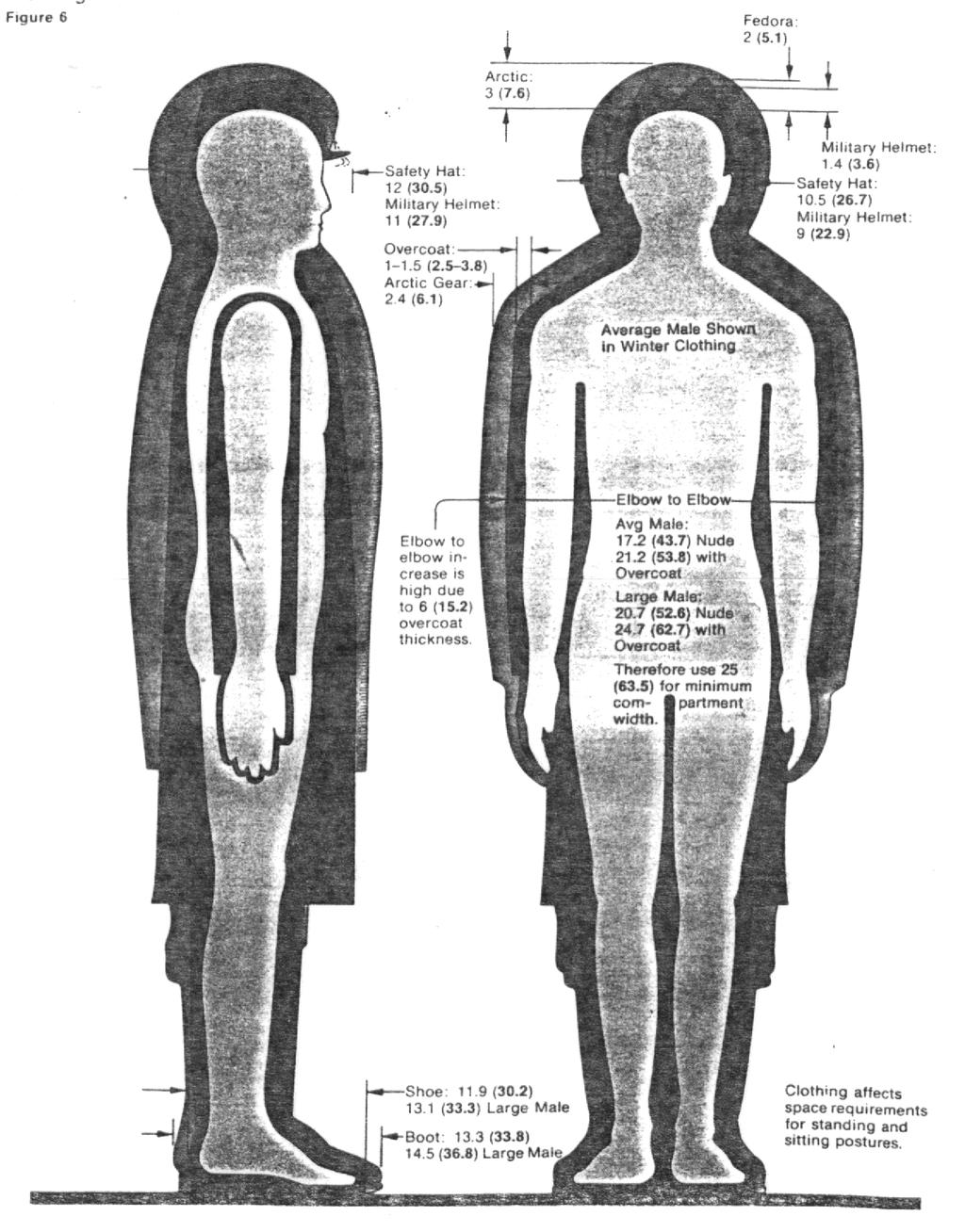

25 Öltözet hatása 25/65

26 Számítógéppel támogatott antropometriai tervezés, CAAA

27 CAAA fogalma A számítógéppel támogatott antropometriai tervezés és értékelés (Computer Aided Anthropometric Assessment, CAAA) korszerű számítógépes termékértékelő módszer, melyben a termék és környezetének elektronikus modelljébe helyezhetjük a potenciális vagy valós felhasználó releváns modelljét. A funkcionális testhelyzetek segítségével kimutathatók a helyszükségleti, elérési, látási megfelelőségek vagy deficitek. Fejlettebb változatai terhelésértékeket is számítanak. 27/65

28 Poser lehetőségek 28/65

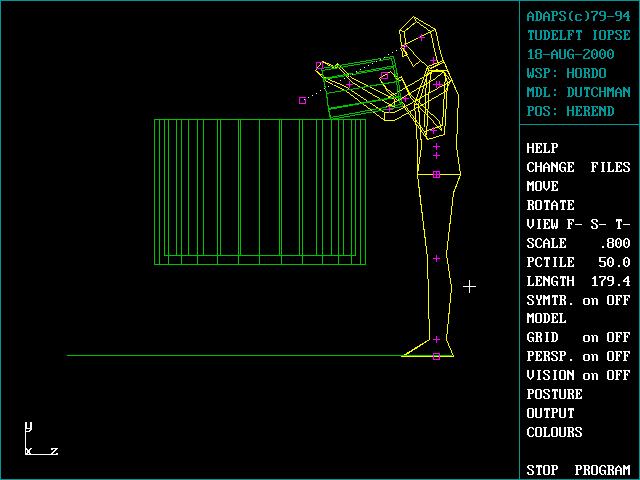

29 ADAPS képernyőkép és menütérkép 29/65

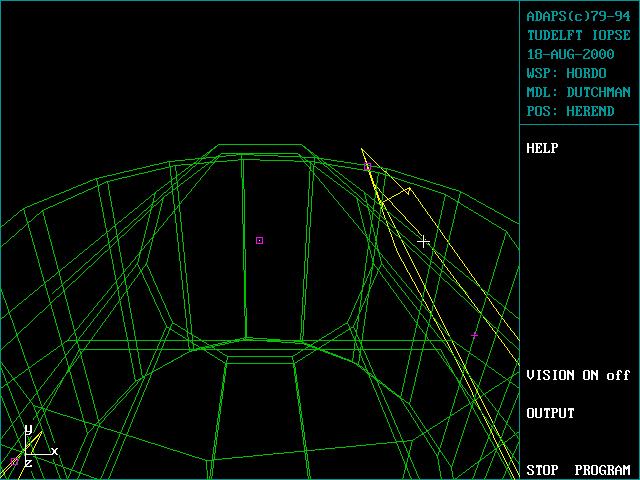

30 VISION 30/65

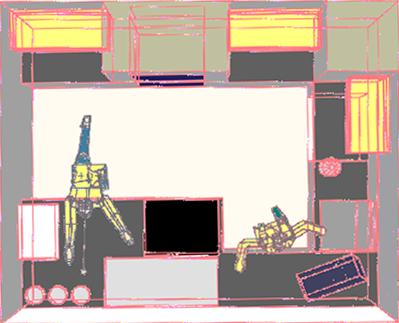

31 ADAPS felülnézet 31/65

32 MANNEQUIN 32/65

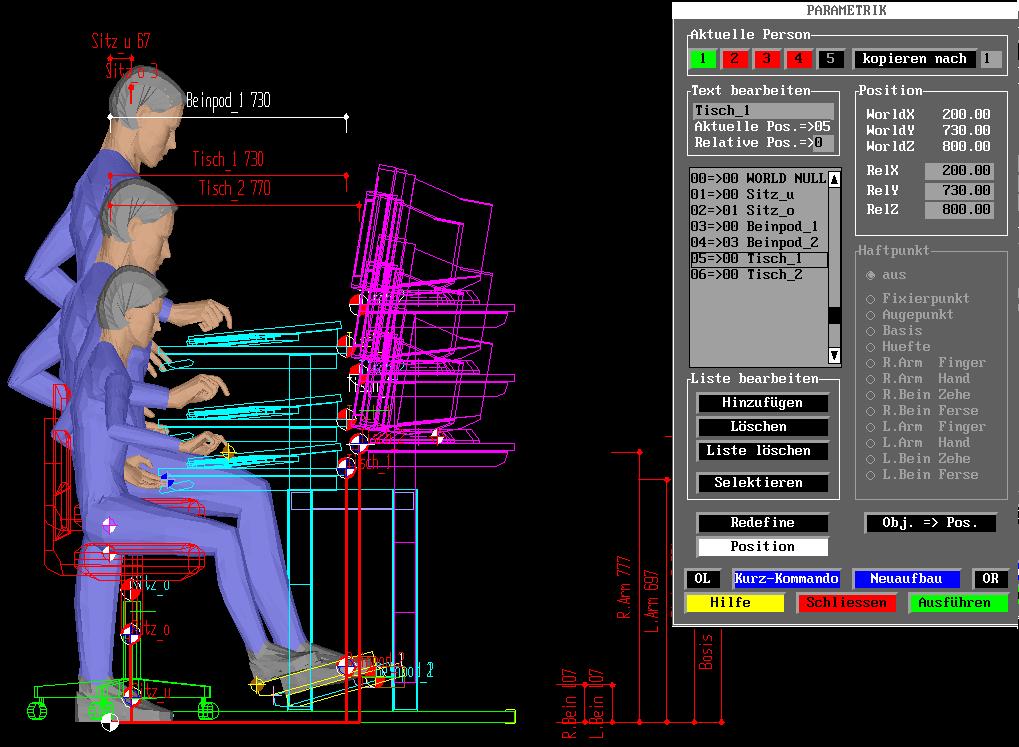

33 ANTHROPOS 33/65

34 BOEMAN 34/65

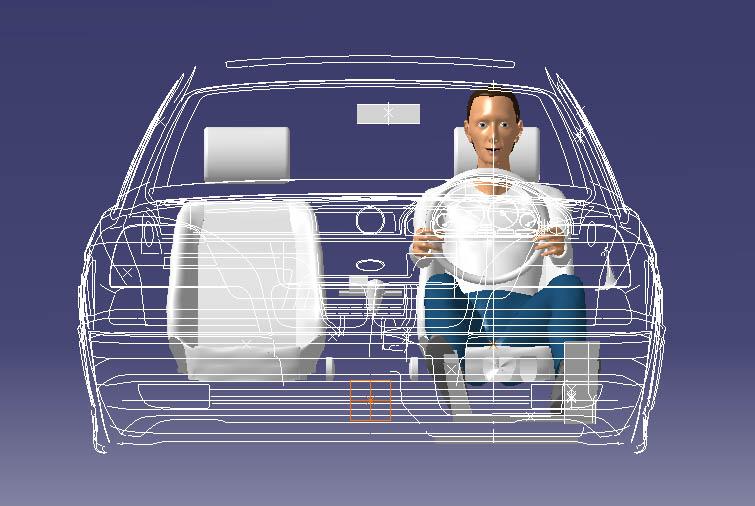

35 RAMSIS 35/65

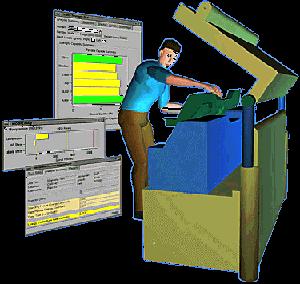

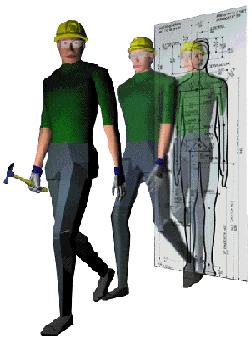

36 Az új fiú: JACK (és JILL) 36/65

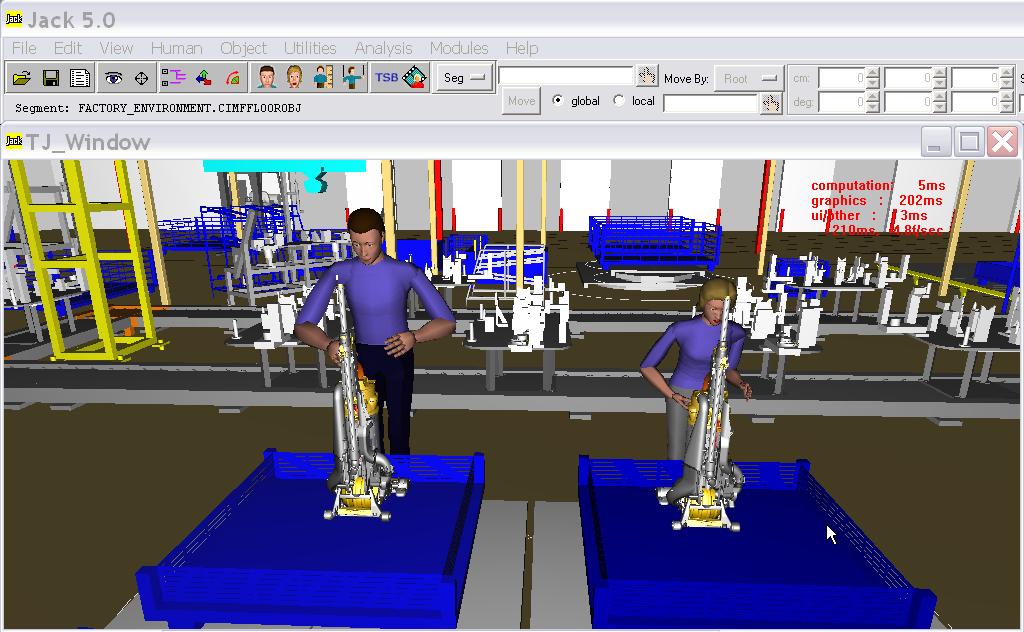

37 Jack Ergonómiai célzatú alkalmazás, Termékek és munkafolyamatok értékeléséhez, Pontos digitális embermodellel dolgozik, Melyet a munkakörnyezet digitális modelljéhez illeszthetünk. 37/65

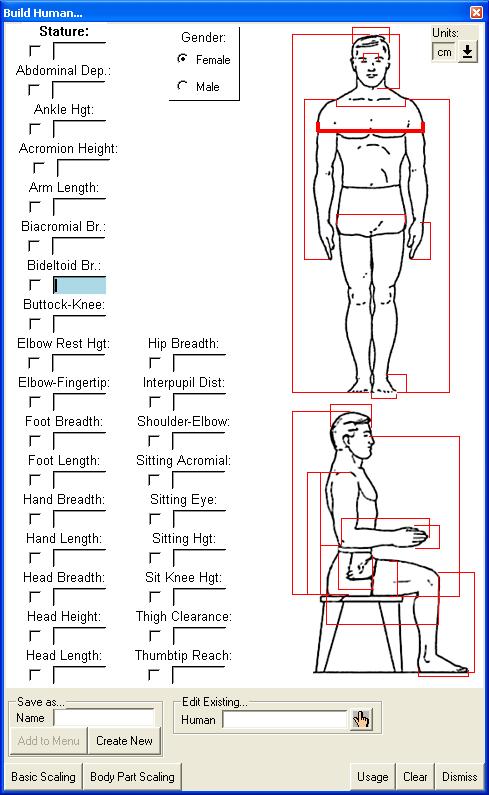

38 Valódi virtuális munka emberekkel A Jack figurák antopometriailag pontos figurák 71 szegmensből 69 csuklóval 135 szabadságfokkal A figurák ANSUR (Army Natick Survey User Requirements) 1988 adatbázis alapján Teljes körű skálázás 38/65

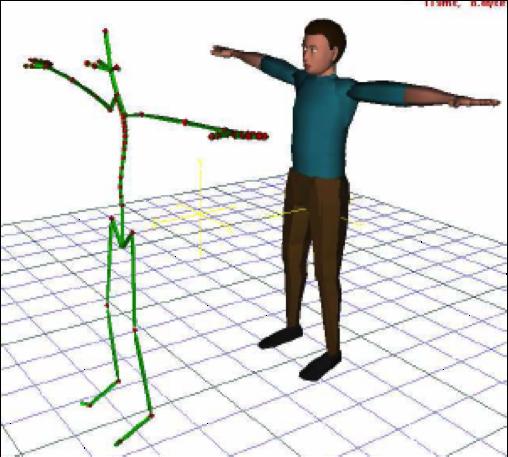

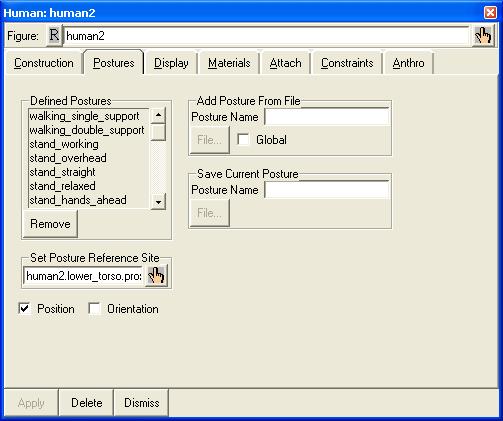

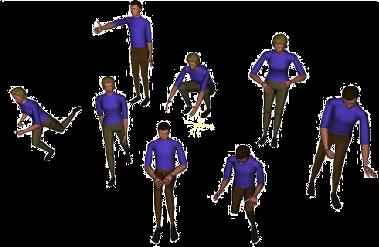

39 Testhelyzetek Előre definiált és saját testhelyzetek Megjelenítés csontvázzal 39/65

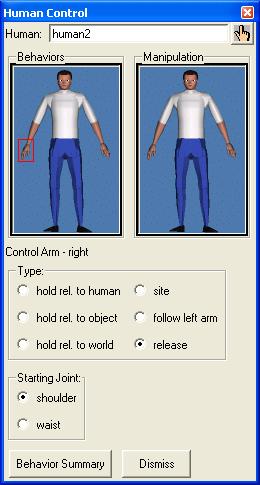

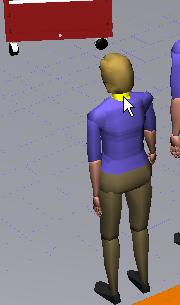

40 Intelligens testhelyzet kontroll Testhelyzet mozgatás intelligensen a valós test mozgásának megfelelően Vigyázat, mázolva! Különálló csuklók mozgatása (valós mozgáshatárokkal) 40/65

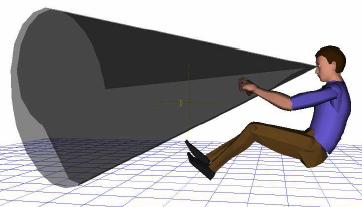

41 Látótér, és látási zóna Látótér (bármelyik szemre) Látási zóna 41/65

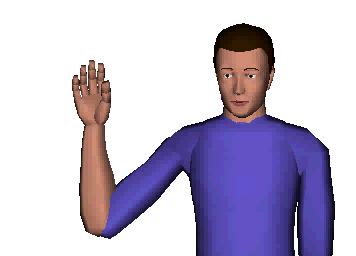

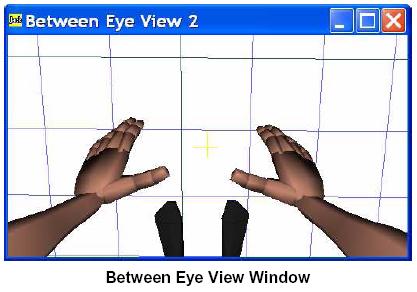

42 Kéztartás, megfogás kézzel Teljesen kidolgozott kéz Számos intelligens kézpozíció Adott geometria megfogása 42/65

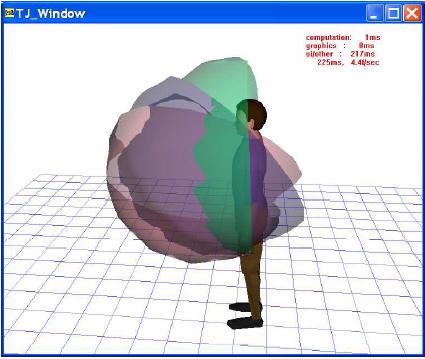

43 Elérési zóna Elérhetőségi zóna készítése intelligens módon a kívánt csuklóból kiindulva 43/65

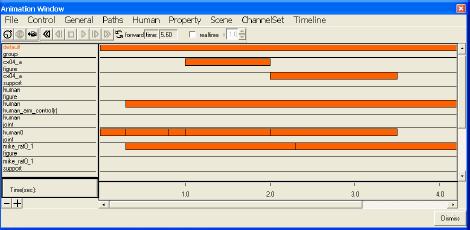

44 Animációs rendszer Mozgások definiálása Intelligens mozgáselemek (járás, fej mozgatás, stb.) Két testhelyzet mozgással összekötése Időzített mozgások Mozgások visszajátszása 44/65

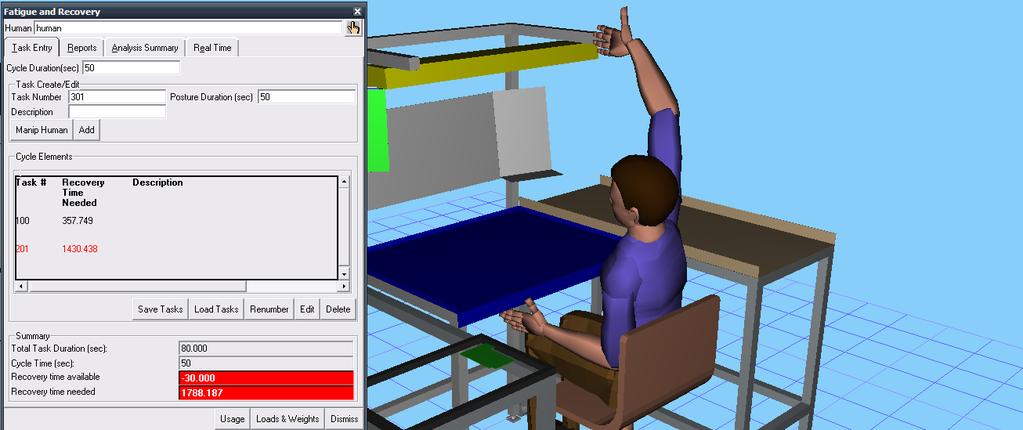

45 Jack gyártási eszközök Fatique Analysis: annak vizsgálatára szolgál, hogy az adott feladat esetében elégséges pihenőidő áll rendelkezésre a dolgozónak a kifáradás elkerülésére 45/65

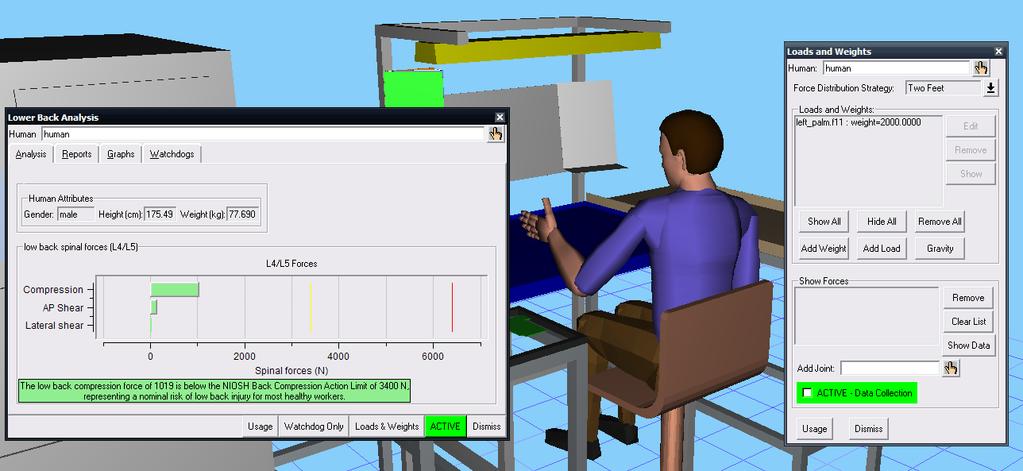

46 Jack gyártási eszközök Lower Back Analysis: lehetővé teszi a virtuális embermodell gerincterhelésének vizsgálatát adott testhelyzet és terhelések mellett 46/65

47 Jack 2. Lower back analysis LowBackAnalysis.avi mellékelve 47/65

48 Jack 3. Statikus erőkifejtés változása Static_strength.avi mellékelve 48/65

49 Antropometriai értékelés ADAPS programmal 1. 49/65

50 Antropometriai értékelés ADAPS programmal 2. 50/65

51 Antropometriai értékelés ADAPS programmal 3. Szünet? 51/65

52 Az ergonómiai vizsgálat helye a folyamatban Problémafeltárás Hol a baj? Tervezés Megfelel-e az előírásoknak, szabványoknak, ajánlásoknak? Tesztelés Lehet-e javítani? Összehasonlítás Melyik megoldás a jobb? Értékelés Valóban jó? Ellenőrzés Még mindig megfelelő? Lehet még javítani? 52/65

53 Az ergonómiai vizsgálat területei 1. Munkatevékenység A munkatevékenység jellemzőinek meghatározása, értékelése 2. Munkaeszközök A munkaeszközök kialakítása, kiválasztása 3. Munkahely elrendezése Munkasík méretének, alakjának, pozíciójának tervezése, ellenőrzése 4. Fizikai környezet Vizuális és akusztikus környezet, klímaviszonyok értékelése 5. Szociális környezet Kommunikáció, személyes tér és szociális ellátás értékelése 53/65

54 Még egy ok! A munkakörülmények gyors változása (technika, követelmény, környezet) CTD, RSI, MSI, MSD, WMSD, ULD (és sok más káros hatás) kockázata nő 54/65

55 REBA - Gyors Teljes Test Értékelés 55/65

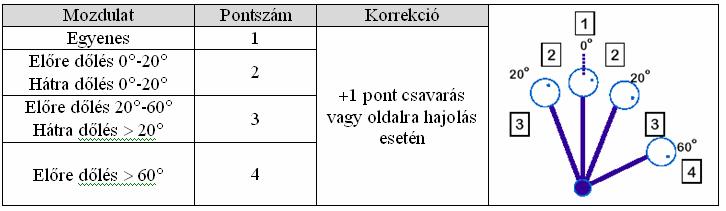

56 A csoport: Törzs és nyak 56/65

57 A csoport: Lábak 57/65

58 A táblázat és terhelés/erő 58/65

59 B csoport: Felkar (jobb és bal) 59/65

60 B csoport: Alkar (jobb és bal) 60/65

61 B csoport: Csukló (jobb és bal) 61/65

62 B táblázat és megfogás 62/65

63 C táblázat és tevékenység pontszám 63/65

64 REBA Értékelő lap IV. Csarnok Vulkanizáló munkahely 64/65

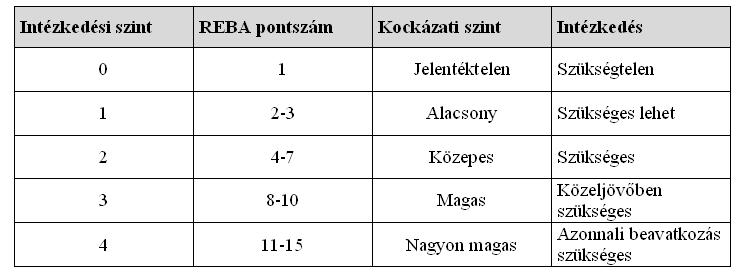

65 REBA: Intézkedési szintek 65/65
