1 Az antropometria szükségessége Az antropometria alapjai TERMÉKFEJLESZTÉS/TERVEZÉS/KIVÁLASZTÁS ERGONÓMIAI FELADATOK ÉS TEVÉKENYSÉGEK ANTROPOMETRIAI ADATOK Célja: Hatékony, biztonságos és kényelmes temékhasználat 2/59 Információszerzés 1.Szabványok (ISO, EN, MSZ, BS, DIN, AFNOR, ÖNORM) Előírások Ajánlások Alapelvek Módszerek Adatok, adattáblázatok Példák: MI 17231/1-77:Testméretek. Nők statikai és dinamikus testméretei MI 17231/2-77:Testméretek. Férfiak statikai és dinamikus testméretei MSZ : Gyermekasztalok funkcionális méretei MSZ : Gyermekülőbútorok funkcionális méretei MSZ EN : Gépek biztonsága. Az emberi test méretei MSZ EN : Gépek biztonsága. Az ember fizikai teljesítőképessége (+ 2, 3, ig) 3/59 Információszerzés 2. Szakirodalmi adatok - Nyomtatott források Testméretek: Erők, nyomatékok: Speciális feladatok: Általános adatok: És még sokan mások. Stephen Pheasant: Body Space B.J.Daams: Human Force Exertion in Userproduct Interaction Alders-Laarakker-Rietkerk: Reader Inleiding...(gyermek kerékpár) Cushman-Rosenberg: Human Factors in Product Design (mozgáskorlátozottak) Sanders-McCormick: Human Factors in Engineering and Design 4/59 Információszerzés 2. Szakirodalmi adatok - Elektronikus források Közvetlen információ Internet Adatbázis PeopleSize EDS Közvetett információ - Számítógéppel támogatott antropometriai tervezés értékelés (CAAA) ADAPS MANNEQUIN ANTHROPOS JACK Peoplesize 5/59 6/59 1

Nők statikai és dinamikus testméretei MI 17231/2-77:Testméretek.

2 EDS ADAPS felülnézet 7/59 MANNEQUIN 8/59 ANTHROPOS 9/59 JACK 10/59 Még egy definíció Az ergonómia az emberi egyedekről szerzett tudományos ismeretek felhasználása a tervezési problémák megoldásában és módszerek alkalmazása a szükséges információk nyerésére. 11/59 12/59 2

tudományos ismeretek felhasználása a tervezési problémák

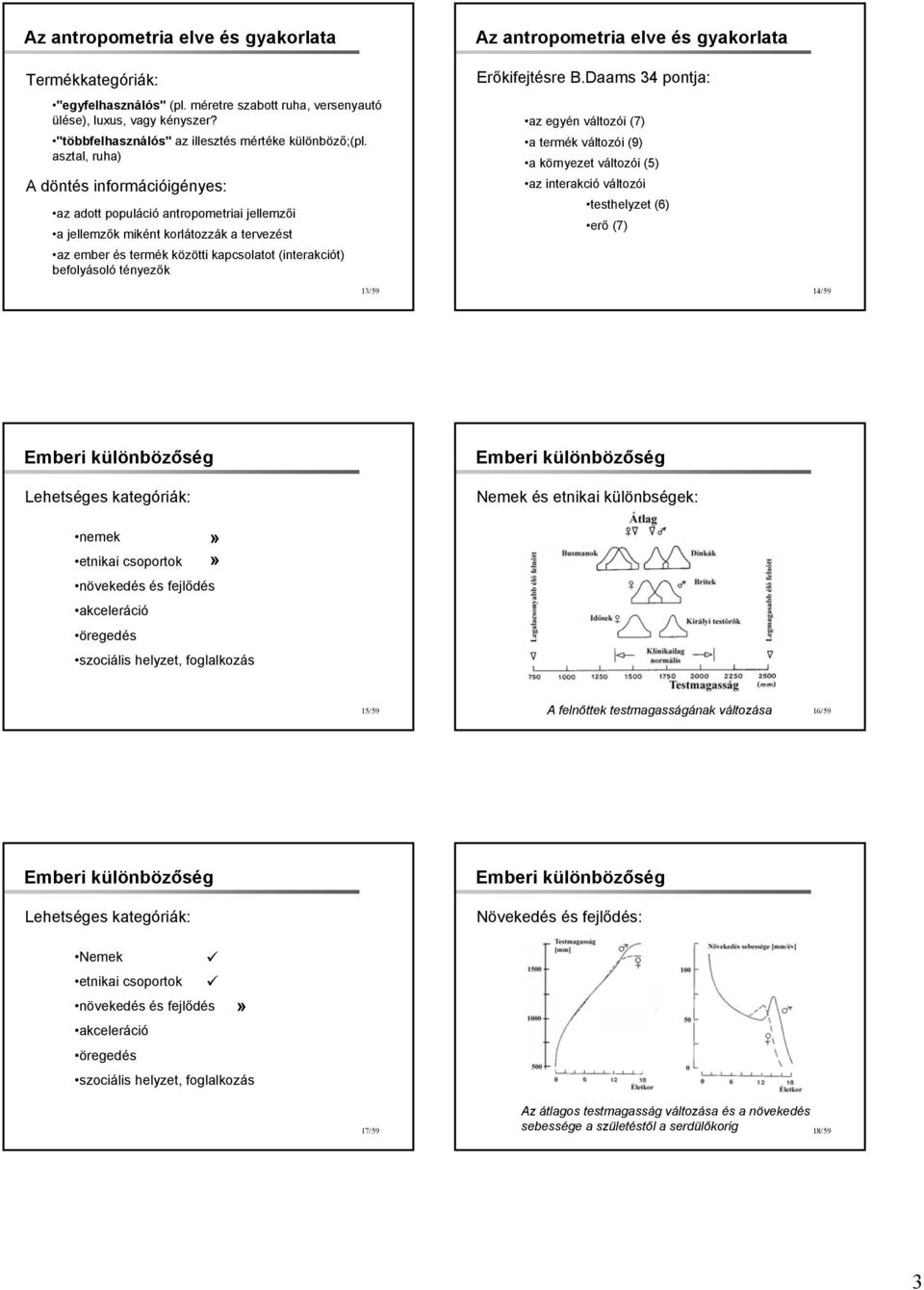

3 Az antropometria elve és gyakorlata Termékkategóriák: "egyfelhasználós" (pl. méretre szabott ruha, versenyautó ülése), luxus, vagy kényszer? "többfelhasználós" az illesztés mértéke különböző;(pl. asztal, ruha) A döntés információigényes: az adott populáció antropometriai jellemzői a jellemzők miként korlátozzák a tervezést az ember és termék közötti kapcsolatot (interakciót) befolyásoló tényezők Az antropometria elve és gyakorlata Erőkifejtésre B.Daams 34 pontja: az egyén változói (7) a termék változói (9) a környezet változói (5) az interakció változói testhelyzet (6) erő (7) 13/59 14/59 Nemek és etnikai különbségek: nemek etnikai csoportok növekedés és fejlődés akceleráció öregedés 15/59 A felnőttek testmagasságának változása 16/59 Növekedés és fejlődés: Nemek etnikai csoportok növekedés és fejlődés akceleráció öregedés 17/59 Az átlagos testmagasság változása és a növekedés sebessége a születéstől a serdülőkorig 18/59 3

tényezők Az antropometria elve és gyakorlata Erőkifejtésre B.

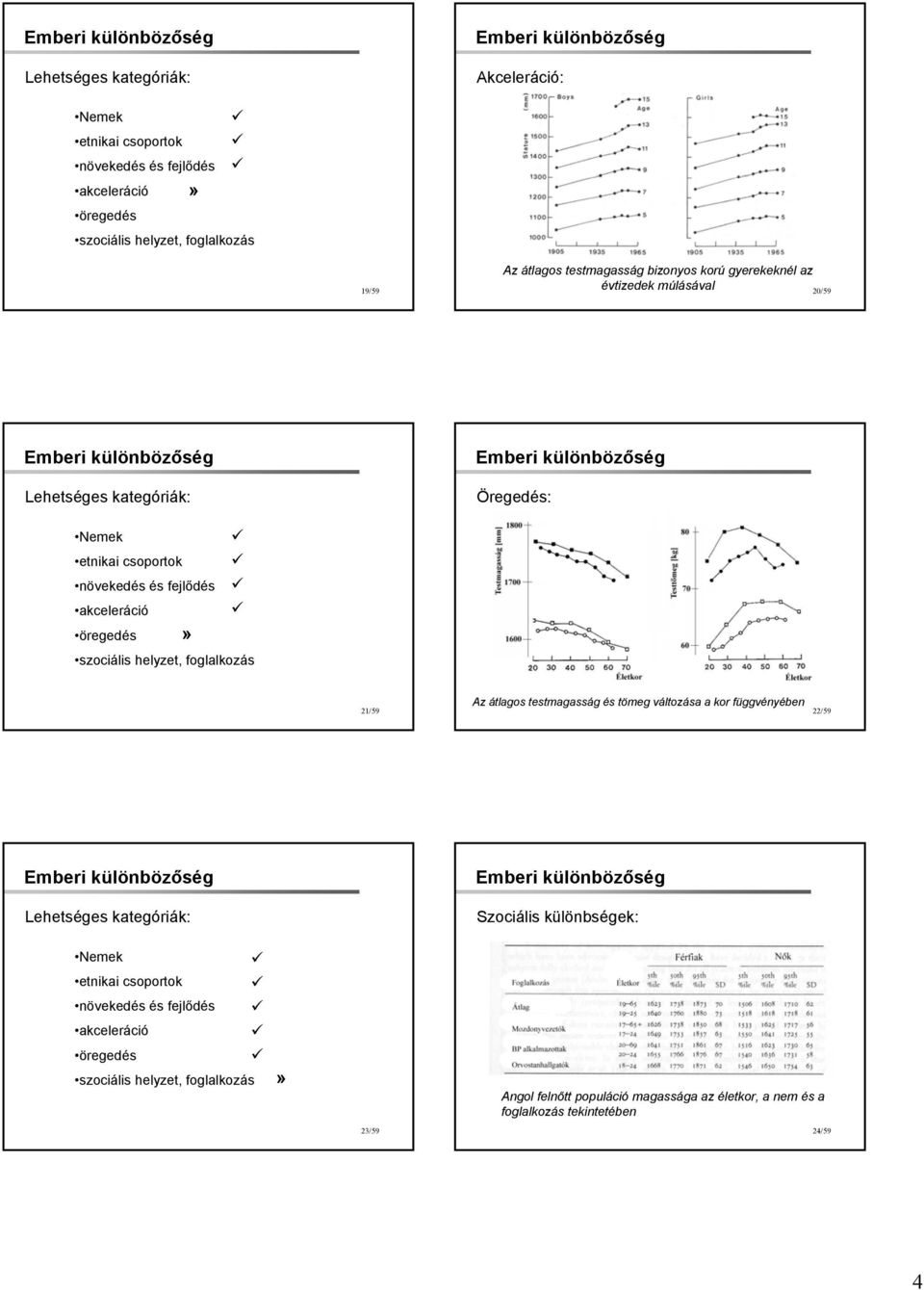

4 Akceleráció: Nemek etnikai csoportok növekedés és fejlődés akceleráció öregedés 19/59 Az átlagos testmagasság bizonyos korú gyerekeknél az évtizedek múlásával 20/59 Öregedés: Nemek etnikai csoportok növekedés és fejlődés akceleráció öregedés 21/59 Az átlagos testmagasság és tömeg változása a kor függvényében 22/59 Szociális különbségek: Nemek etnikai csoportok növekedés és fejlődés akceleráció öregedés 23/59 Angol felnőtt populáció magassága az életkor, a nem és a foglalkozás tekintetében 24/59 4

Az átlagos testmagasság és tömeg változása a kor függvényében 22/59 Szociális különbségek: Nemek etnikai csoportok növekedés

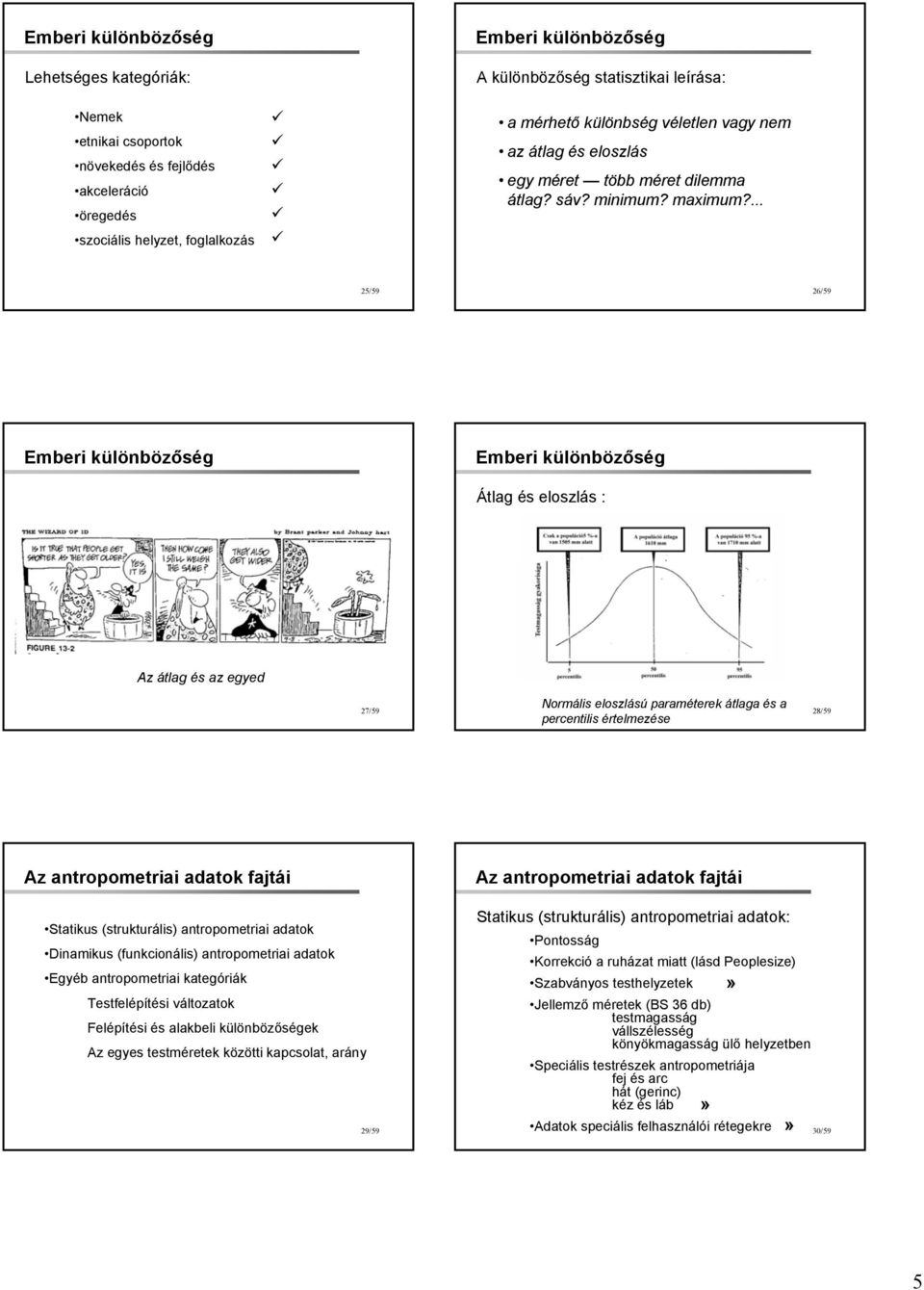

5 Nemek etnikai csoportok növekedés és fejlődés akceleráció öregedés A különbözőség statisztikai leírása: a mérhető különbség véletlen vagy nem az átlag és eloszlás egy méret több méret dilemma átlag? sáv? minimum? maximum?... 25/59 26/59 Átlag és eloszlás : Az átlag és az egyed 27/59 Normális eloszlású paraméterek átlaga és a percentilis értelmezése 28/59 Az antropometriai adatok fajtái Az antropometriai adatok fajtái Statikus (strukturális) antropometriai adatok Dinamikus (funkcionális) antropometriai adatok Egyéb antropometriai kategóriák Testfelépítési változatok Felépítési és alakbeli különbözőségek Az egyes testméretek közötti kapcsolat, arány 29/59 Statikus (strukturális) antropometriai adatok: Pontosság Korrekció a ruházat miatt (lásd Peoplesize) Szabványos testhelyzetek Jellemző méretek (BS 36 db) testmagasság vállszélesség könyökmagasság ülő helyzetben Speciális testrészek antropometriája fej és arc hát (gerinc) kéz és láb Adatok speciális felhasználói rétegekre 30/59 5

... 25/59 26/59 Átlag és eloszlás : Az átlag és az egyed 27/59 Normális eloszlású paraméterek átlaga és a percentilis értelmezése 28/59 Az antropometriai adatok fajtái Az antropometriai adatok fajtái

6 Statikus antropometriai adatok Szabványos testhelyzetek állva: Statikus antropometriai adatok Szabványos testhelyzetek ülve: 31/59 32/59 Statikus antropometriai adatok Szabványos testhelyzetek ülve hátulról: Statikus antropometriai adatok A kéz jellemző méretei: 33/59 34/59 Statikus antropometriai adatok Mozgássérült jellemző méretei kerekesszékben: Az antropometriai adatok fajtái Dinamikus (funkcionális) antropometriai adatok: Izületi méretek (csuklótávolságok és szögtartományok) Tömegadatok Helyszükséglet (clearance) ok (reach) és az optimális látás tartománya 35/59 36/59 6

antropometriai adatok Mozgássérült jellemző méretei kerekesszékben: Az antropometriai adatok fajtái Dinamikus (funkcionális) antropometriai

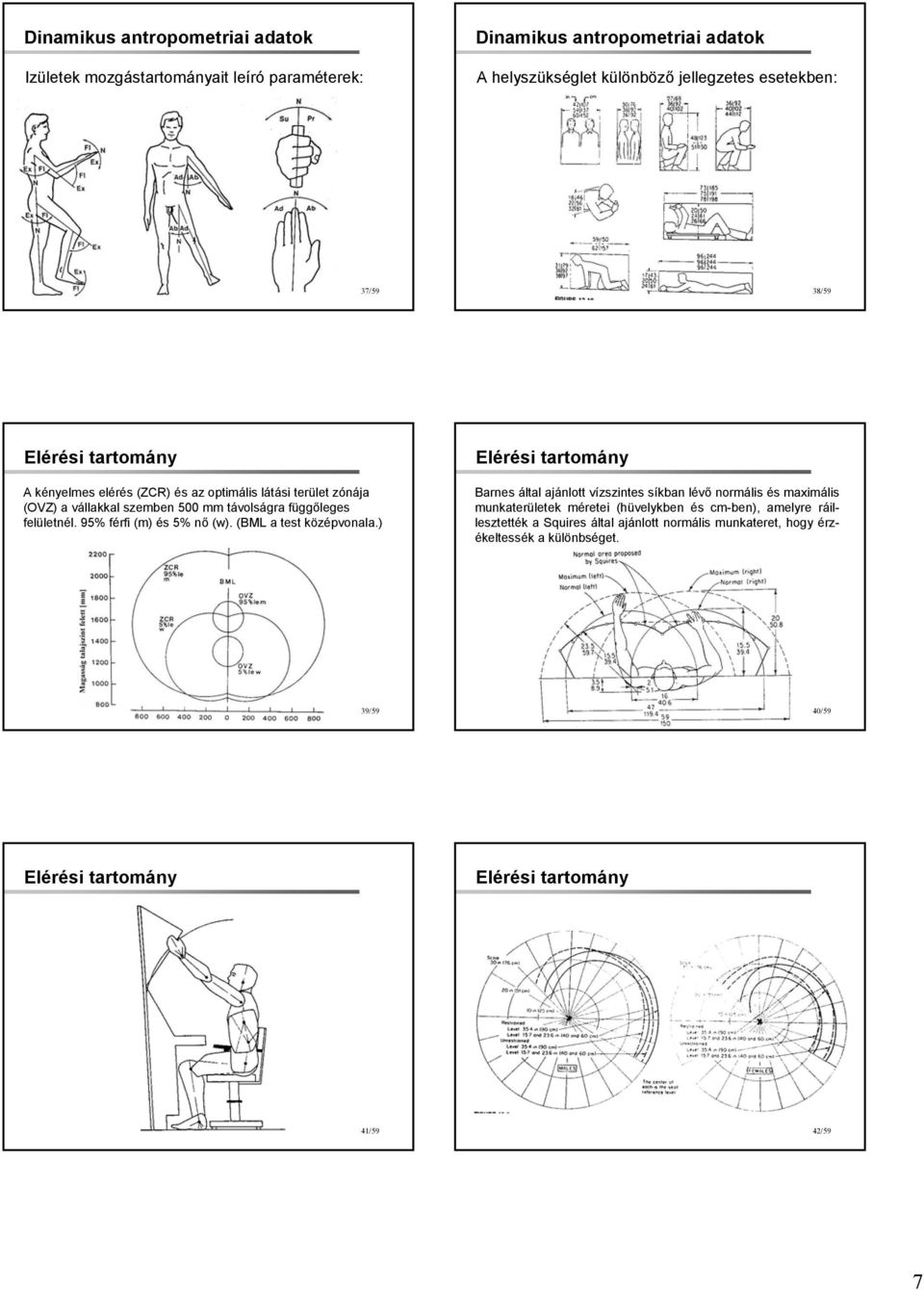

7 Dinamikus antropometriai adatok Izületek mozgástartományait leíró paraméterek: Dinamikus antropometriai adatok A helyszükséglet különböző jellegzetes esetekben: 37/59 38/59 A kényelmes elérés (ZCR) és az optimális látási terület zónája (OVZ) a vállakkal szemben 500 mm távolságra függőleges felületnél. 95% férfi (m) és 5% nő (w). (BML a test középvonala.) Barnes által ajánlott vízszintes síkban lévő normális és maximális munkaterületek méretei (hüvelykben és cm-ben), amelyre ráillesztették a Squires által ajánlott normális munkateret, hogy érzékeltessék a különbséget. 39/59 40/59 41/59 42/59 7

felületnél. 95% férfi (m) és 5% nő (w). (BML a test középvonala.

8 43/59 44/59 Testhelyzetek A testhelyzetek fiziológiája A testhelyzetből eredő stressz A testhelyzet és az erő viszonya A látás és a fej-nyak helyzete Az optimális munkamagasság (álló, ülő) A csukló helyzete Az ülés 45/59 46/59 Testhelyzetek A testhelyzet és az erő viszonya: Testhelyzetek A látás és a fej-nyak helyzete: 47/59 48/59 8

optimális munkamagasság (álló, ülő) A csukló helyzete Az ülés 45/59 46/59

9 Munkafelületek pozicinálása Az optimális munkamagasság: 49/59 Testhelyzetek tervezésének alapelvei Tervezzünk természetes testhelyzetekre! Ösztönözzünk a testhelyzet gyakori változtatására! Alkalmazzunk megfelelő háttámaszt ülő testhelyzetben! Biztosítsuk az erőkifejtéshez szükséges optimális testhelyzetet! Kerüljük a fej és törzs előredőlését, a felemelt felsőkart igénylő testhelyzeteket, a csavart és aszimetrikus testhelyzeteket, a mozgástartomány szélső helyzeteit tartósan igénylő testhelyzeteket, az érzékeny szövetek igénybevételét a test megtámasztására! 50/59 Az antropometriai adatok felhasználása termék jellemzőinek meghatározásához munkafelületek pozicionálására nyílások minimális méreteinek meghatározásához megfogási alak és méret meghatározásához kezelőelemek távolságának meghatározásához és pozicionálására kijelzők pozicionálására illesztési kísérletek és a korlátok módszere optimális - elfogadható - elfogadhatatlan (elviselhetetlen) 51/59 Méretek definíció szerint (mérőpontok) Méretek fajtái Hosszúsági: Referenciasíktól mérőpontig, vagy nem páros mérőpontok között mért paraméter (pl. testmagasság, ülésmagasság, alkarhossz, stb.) Szélességi: Páros mérőpontok között mért paraméter (pl. kartávolság, vállszélesség, stb.) Kerületi: Meghatározott testrész, definiált helyén mért kerület(pl.felkar max. kerülete, comb max.kerülete) 52/59 Méretek definíció szerint (mérőpontok) Antropométer: Mérőeszközök: Antropométer Rúdkörző Tapintókörző Izületvastagság (condilus) mérő Bőrredő vastagságmérő 53/59 54/59 9

Kerüljük a fej és törzs előredőlését, a felemelt felsőkart igénylő testhelyzeteket, a csavart és aszimetrikus testhelyzeteket, a mozgástartomány szélső helyzeteit tartósan igénylő testhelyzeteket, az

10 Rúdkörző: Tapintókörző: 55/59 56/59 Izületvastagság mérő: Bőrredő vastagságmérő: 57/59 58/59 Mischinger Gábor /59 10
