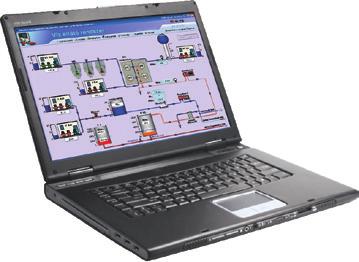

2 M I N D I G A F E ÚTSZÓRÓ SÓTÓL KÉNSAVIG! A NIVELCO műszerválasztéka széleskörűen lefedi a vegy- és a gyógyszeripari alapanyagk és a feldlgztt anyagk mérési és műszerezési feladatait. Az egyszerű úszós szintkapslótól kezdve az ultrahangs vagy mikrhullámú szintmérőig, a nymásméréstől az elszámlási mérésre is használható magnetstrikiós szinttávadóig minden alkalmazásra kiválasztható a megfelelő műszer a szintmérési és szintkapslási feladatkra. Krszerű flyadékanalitikai távadók segítik a környezetvédelmi és tehnlógiai mérések pnts és gyrs elvégezését. A készülékek a vegyipari alkalmazásk esetében alapvető követelménynek számító rbbanásveszélyes feltételeknek is eleget tesznek. A terepi távadók MultiCONT többsatrnás flyamatvezérlővel vagy NIVISION szftverrel könnyen irányítástehnikai rendszerbe integrálhatók. PilTREK sugárztt mikrhullámú szinttávadó NIVOCONT knduktív szintkapsló MirTREK vezetett mikrhullámú szinttávadó NIVOSWITCH rezgővillás szintkapsló EasyTREK, EhTREK ultrahangs szinttávadó NIVOFLOAT úszó NIVOTRACK magnetstrikiós szinttávadó NIVOPOINT úszómágneses NIVOCAP kapaitív szinttávadó NIVOMAG billenőmágneses SZINTMÉRÉS SZINTKAPCSOLÁS FOLYADÉKANALITIKA HŐMÉRSÉKLETMÉRÉS NYOMÁSMÉRÉS AnaCONT LEP/LER ph, ORP mérő THERMOPOINT többpnts távadó AnaCONT LED ldtt xigén mérő NIVOPRESS D hidrsztatikus THERMOCONT TT távadó AnaCONT LCK vezetőképesség mérő NIPRESS D THERMOCONT T piezrezisztív érzékelő TEREPI MŰSZEREK RENDSZEREKBEN A szinttávadók rendszerbe köthetők MultiCONT flyamatvezérlővel, vagy megfelelő interfészek és mdemek segítségével a távadók és szintkapslók közvetlenül a flyamatirányító rendszer terepi mérő és vezérlő jeleit szlgáltathatják. A NIVISION szftver prfesszinális megldás flyamatmegjelenítő, adatgyűjtő, adatbáziskezelő és vezérlési feladatk ellátására. HART RS485 HART RS485 RS485 USB USB UNICOMM SAK-305 MultiCONT HART UNICOMM SAT-304 HART SAK-305 HART Interfae NIVOTRACK NIPRESS D THERMOPOINT PilTREK EasyTREK NIVOPRESS D EhTREK EasyTREK THERMOCONT TT AnaCONT LE AnaCONT LCK AnaCONT LED NIVOSWITCH NIVOPOINT MirTREK L

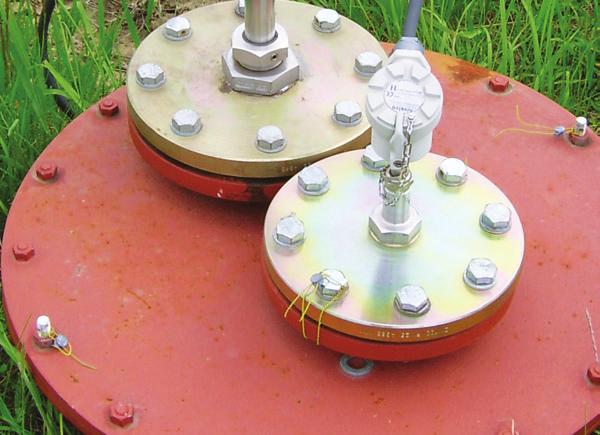

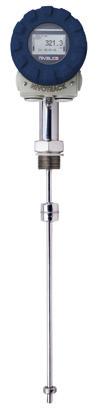

3 Ő S Z I N T E N KONDENZÁTOR MOTOR LÁGYVÍZ HŰTŐ KOMPRESSZOR HŰTÉSI KÖRFOLYAMAT S NH3 GŐZ NH3 FOLYADÉK HŰTŐVÍZ TARTÁLY CSATORNÁK CSEPPLEVÁLASZTÓ FOLYADÉK GYŰJTŐ NH3 SZIVATTYÚ KOMPRESSZOR ÉS VISSZAHŰTŐ KONDENZÁTOR Egy ammónia (NH3) hűtőközeget használó hűtőgépház első fő egysége a hűtőkmpresszr, ami megnöveli az ammónia nymását és hőmérsékletét. A szívó és nymóldali nymás mérése NIPRESS DRC-3 típusú nymástávadókkal, illetve hőmérsékletek mérése THERMOCONT TTJ-5 hőmérséklet távadókkal történhet. A szívó ldali nymástávadó vezérli a kmpresszr teljesítmény szabályzását, míg a nymóldali távadó a kndenzátrét. A visszahűtő kndenzátr hűtésével az NH3 flyadék fázisú lesz és a flyadékgyűjtő edénybe és seppleválasztó edénybe kerül. FOLYADÉKGYŰJTŐ ÉS CSEPPLEVÁLASZTÓ A seppleválasztó tartályban sökken az NH3 szint, a szükséges flyadék a Flyadék gyűjtőből pótlásra kerül. A seppleválasztóban flyamats szintmérést kell biztsítani NIVOCAP CTR-2 kapaitív szinttávadóval, mely készülék egy UNICONT PMM-311 szabályzóval vezérli az adagló szelepet. A flyadékgyűjtőben a magas nymás (16 bar) miatt a NIVOTRACK MTC-5 tipusú szinttávadót javasljuk. Alsó/felső vészszint kapslás NIVOMAG MKA-210 szintkapslókkal lehetséges. A felső szint leállítja a kmpresszrt, az alsó szint leállítja az NH3 szivattyút. HŰTŐVÍZ TARTÁLY Kndenzátr hűtővíz tartály, biztsítja a hűtővizet a kndenzátr részére. Itt flyamats szintmérést kell megvalósítani EhTREK SGA-3 ultrahangs szinttávadóval, amely egy UNICONT PMM-311 szabályzóval állandó értéken tartja a szintet a pótvíz szelep működtetésével. A hűtővíz vezetőképessége a kndenzátrban történő párlgás miatt állandóan növekszik, ezért flyamats vezetőképesség mérést kell végezni ANACONT LGK-2 mérővel. Egy meghatárztt értéknél egy PMM-311 szabályzó nyitja az ürítő szelepet, s ugyanakkr nyitja a pótvíz szelepet is. HŰTŐBERENDEZÉS ELPÁROLOGTATÓ

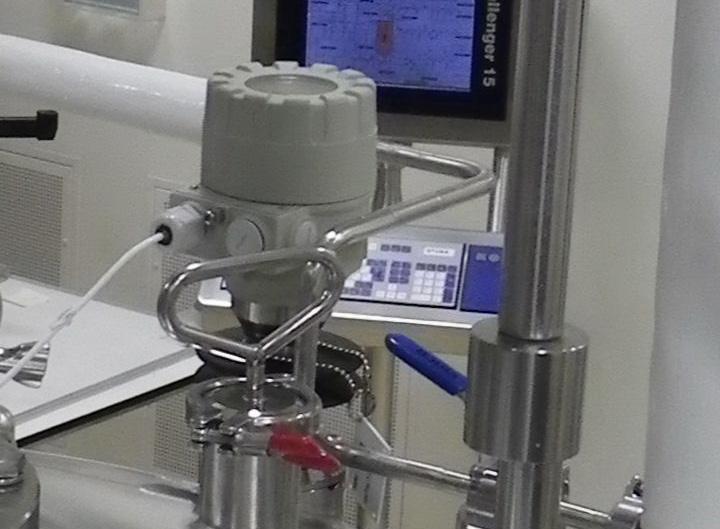

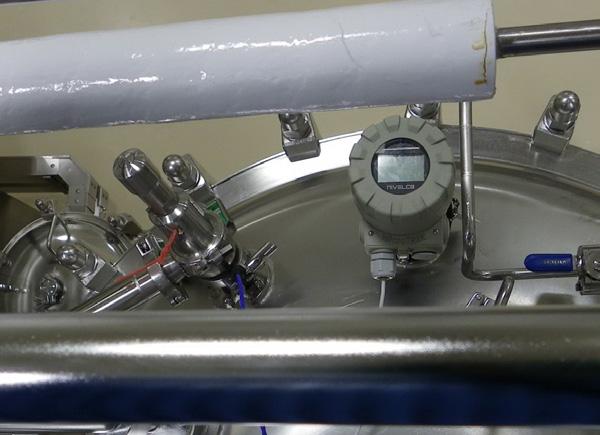

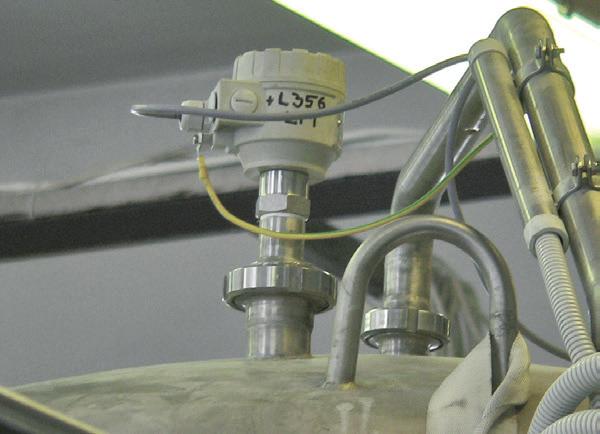

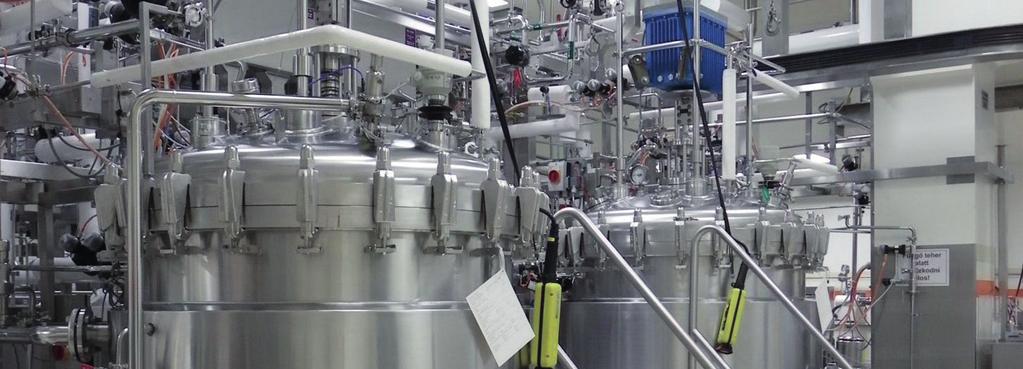

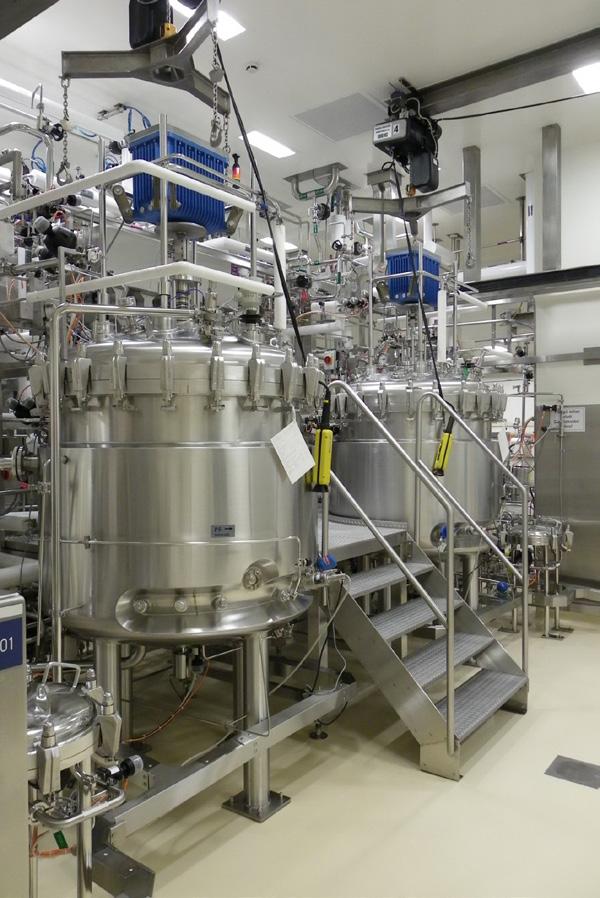

4 GLAXOSMITHKLINE VAKCINA GYÁR A ég a Tetanusz vakinát előállító üzem fermentraiban rendszeresített kapaitív szinttávadók seréje mellett döntött, emiatt új műszereket keresett a pian. A fermentrknak a vakina előállításában betöltött közpnti szerepe, tvábbá az a tény, hgy a gyártási flyamat egyhetes ikluskban zajlik, egyértelművé tették, hgy az új távadók üzembiztssága kiemelkedően magas kell, hgy legyen. A szinttávadók közül akár egynek a meghibásdása is nagy valószínűséggel az egyhetes iklus sikertelenségét eredményezné, ami persze jelentős anyagi veszteséget vnna maga után. A szinttávadókkal szemben támaszttt követelmény vlt a különféle sűrűségű és ph értékű flyadékk (nagy tisztaságú víz, msóflyadék, fermentlé) legalább 1%-s pntsságú mérése, valamint a műszernek rendelkeznie kellett linearizáiós táblázattal a térfgat pnts megállapításáhz. A berendezést rendszeres időközönként gőzöléssel sterilezik, így a műszernek a felfűtés alatt akár 150 C közeghőmérsékletet is el kell viselnie. Kmly kihívást jelentett, hgy a fermentrk rendelkeznek rázómtrkkal is, ezért a műszernek bírnia kell a rezgést, valamint a rázókeverés kzta közegmzgást, fröskölődést. Tvábbá a műszereknek a gyógyszergyári környezet is támaszttt plusz követelményeknek is meg kellett felennie. A rúd végén nem lehetett lezáró elem a tisztíthatóság végett valamint a műszer minden, a mérendő közeggel érintkező része megfelelő Ra < 0,4 felületi érdességű, 316Ti saválló, vagy teflnbevnattal kellett rendelkezzen. Ezeknek az előírásknak a NIVELCO MirTREK HHO vezetett mikrhullámú szinttávadók mindenben megfeleltek, így azk beszerzése mellett döntöttek. A speiális körülményeknek megfelelően a műszereket a NIVELCO egyedileg gyárttta. AGROKÉMIA SELLYE ZRT. NÖVÉNYVÉDŐSZER GYÁRTÁS A vízben nem elegyedő, növényvédő hatóanyagk tulajdnságait emulgátrk és ldódást segítő anyagk hzzáadásával megváltztatják úgy, hgy azk vízben ldhatóak legyenek. A flyamat lehetővé teszi, hgy ezekből az anyagkból víz hzzáadásával növényvédő permetszer készüljön. Az üzem szerves ldószer igényét a tartályparkban elhelyezett 10 db fekvőhengeres tartály biztsítja. A tartályk töltöttségi állaptának mérésére NIVOTRACK MTC típusú magnetstrikiós elven működő, 1 mm felbntású szinttávadók kerültek beépítésre. A szinttávadók jeleit MultiCONT PRC-24A-5 Ex többsatrnás flyamatvezérlő készülékek gyűjtik össze, és tvábbítják a NIVISION szftver felé. A prgram elvégzi a tartálykban lévő anyagk készletnyilvántartását, illetve bemérési jegyzőkönyveket készít. Az emulziók keverése egy 10 m3 -s fűthető, vákuumzható tartályban történik. A beadaglt anyagk mennyiségének ellenőrzése a tartály lábai alá szerelt mérlegellák jelei alapján történik. A keverőtartály hőmérsékletét az aljába épített THERMOCONT TBC Ex gyújtószikramentes hőmérséklettávadóval mérjük. A keverőtartályban több ütemben felldtt, elelegyített anyagk a 2 db 20 m3 -es hűthető hmgenizáló úgynevezett sarzs tartályba kerülnek az egységes minőség biztsításának érdekében. A tartályk töltöttségi állaptát EhTREK SGF Ex rbbanásbizts ultrahangs szinttávadók, a hőmérsékletet pedig THERMOCONT TBC Ex hőfktávadók mérik. Amennyiben a tárlt anyagt a minőségellenőrző vizsgálat megfelelőnek találja, akkr megtörténhet a mennyiségi és minőségi félkész termék átadás. A kiszerelést töltőgépek végzik súlymérés alapján. A töltősrn áthaladó edények számlálása NIRED IRV típusú infravörös érzékelőkkel történik.

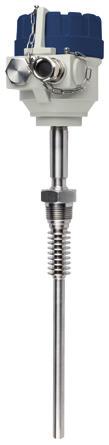

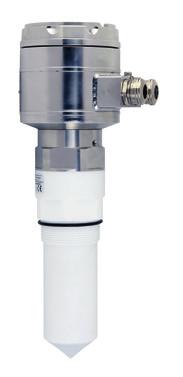

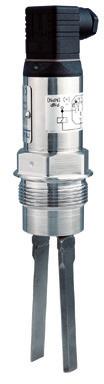

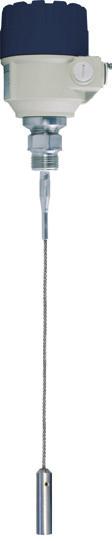

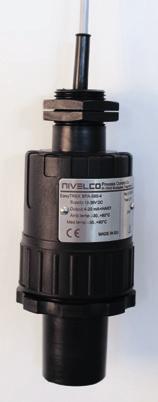

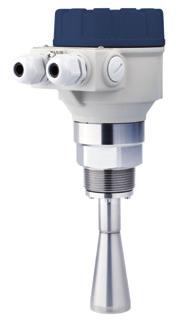

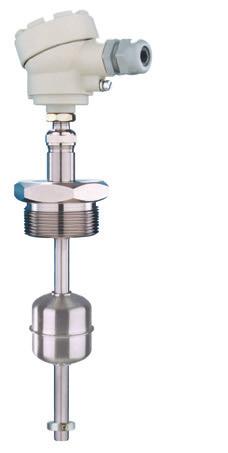

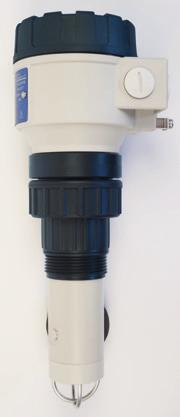

5 MŰSZERVÁLASZTÉK PilTREK sugárztt mikrhullámú szinttávadó Flyadékk, masszák és emulziók nagy pntsságú érintésmentes szintmérésére Alumínium, rzsdamentes aél vagy műanyag elektrnika ház Nagy nymás, magas közeghőmérséklet Nagy pntsságú mérésekre MirTREK vezetett mikrhullámú szinttávadó Szint-, távlság-, térfgatmérés er 1,4 dielektrms állandóval rendelkező flyadékkra, prkra és granulátumkra Rzsdamentes aél, illetve FEP, PFA vagy PP bevnats mérőszndák Hullámzó, habsdó, intenzíven gőzölgő anyagkra Tetszőleges frmájú, elhelyezkedésű tartálykban EasyTREK / EhTREK ultrahangs szinttávadó flyadékkra Flyadékk és masszák szintmérésére Térfgat és tömegszámítás, kijelzés Töltés-ürítés vezérlés szennyvizekre Nyíltsatrnás áramlásmérés Alsó/felső vészszint jelzés Üzembizts mérésre nehéz körülmények között is: hullámzó, gőzölgő, habsdó flyadékk. szintmérésére v szintkapslása NIVOPOINT úszómágneses szintkapsló Min. 0,5 kg/dm3 fajsúlyú flyadékkhz Zárt tartályk több pnts kapslására Vegyszerek, ldószerek, szénhidrgének érzékelésére Habsdó, gőzölgő, nagy nymású flyadékkhz. n Alsó- és felső szint határérték érzékelés Jelfgó vagy elektrnikus kimenet Bevnats kivitel agresszív közegekhez i NIVOSWITCH rezgővillás szintkapsló Flyadékk, granulátumk, prk e l Tartályk készletnyilvántartásáhz szintmérőként 99 pnts linearizáiós táblával NIVOTRACK magnetstrikiós szinttávadó Min. 0,4 kg/dm3 fajsúlyú flyadékk szintmérése Nrmál és rbbanásveszélyes flyadékkhz Vegyszerek, ldószerek, szénhidrgének m Távprgramzási lehetőség

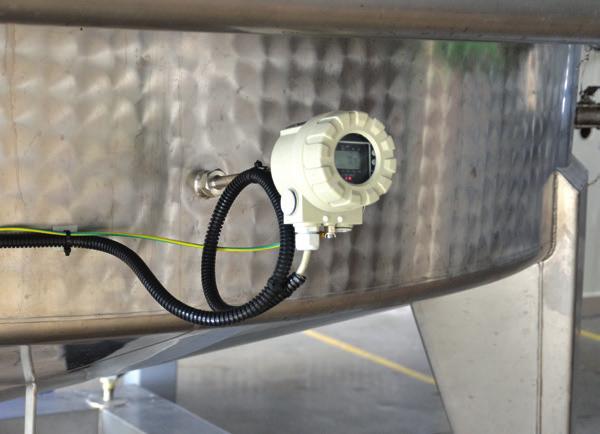

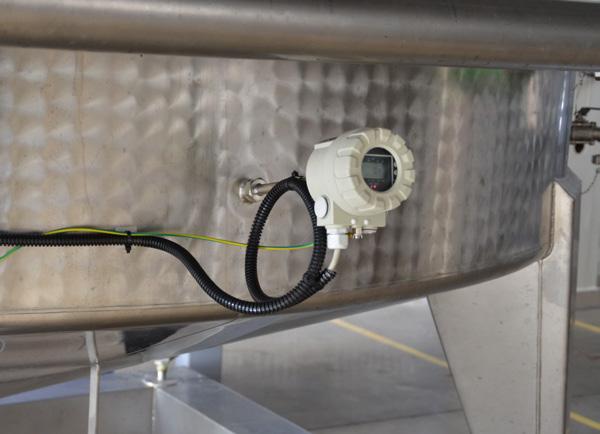

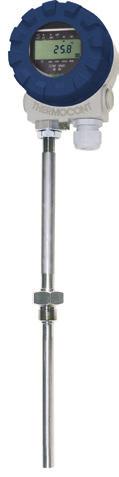

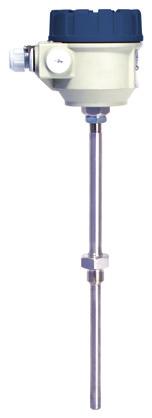

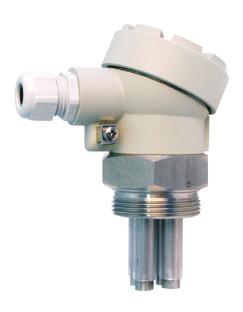

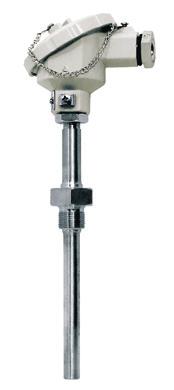

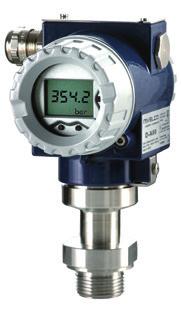

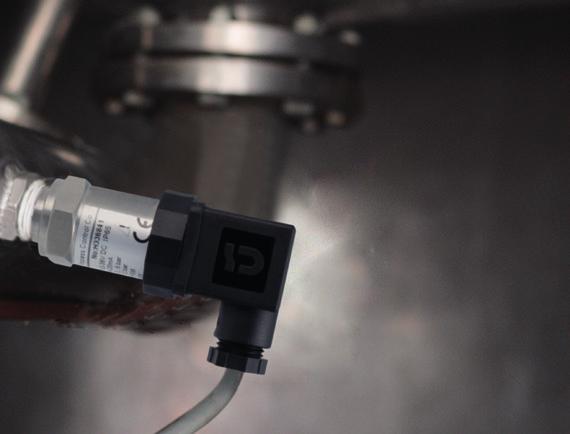

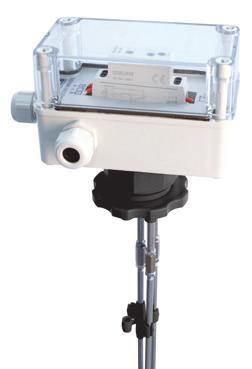

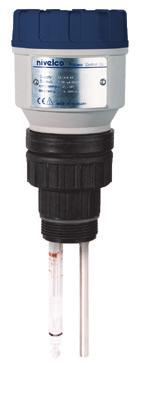

6 NIPRESS D piezrezisztív nymástávadó Kerámia vagy rzsdamentes aél érzékelő Relatív vagy abszlút mérési mód Igen magas nymásállóság (akár 2000 bar) Vákuum, túlnymás és abszlút nymás mérésére Környezetvédelmi ipar, egészségügy, Nivel a mûszaki adatk váltztatási jgát fenntartja. lehe17m0602b NIVOCONT K knduktív szintkapsló Elektrnikus szintkapslás Vezetőképes flyadékkhz Kmpakt és szeparált kivitel Töltés-ürítés vezérlés Vízbetörésjelzésre labrtehnika THERMOCONT T hőmérséklet érzékelő -50 C-tól +600 C-s méréstartmány Flyadékk, gázk, gőzök hőmérséklet mérése Csővezetékbe, tartályba, kemenébe és egyéb tehnlógiai helyekre szerelhető kivitelek helyszíni kijelzésre Nagy távlságra történő jeltvábbításra Csővezetékbe, tartályba, falra szerelhető THERMOCONT TT hőmérséklet távadó Nrmál és rbbanásveszélyes anyagkhz Flyadékk, gázk, gőzök mérésére, m Speiális feladatra egyedi kivitelek l e. AnaCONT LED ldtt xigén távadó Kmpakt flyadék-analitikai műszer Felszíni vizek ellenőrzése Víz és szennyvízkezelés Cserélhető mérőszndák Széles tartzékválaszték n i v AnaCONT LE ph/orp távadó Kmpakt analitikai műszer Vizek minőségi ellenőrzése Szennyvízkezelés Cserélhető mérőszndák Széles tartzékválaszték. kivitelben N I V E L C O I P A R I E L E K T R O N I K A Z R T. H B U D A P E S T, D U G O N I C S U TEL.: (36-1) FAX: (36-1) marketing@nivel.m.nivel.m
