Szilárd anyagokra NIVOROTA FORGÓLAPÁTOS SZINTKAPCSOLÓK

Átírás

1 Szilárd anyagokra NIVOROTA FORGÓLAPÁTOS SZINTKAPCSOLÓK M I N D I G A F E L S Ô S Z I N T E N S Z I N T K A P C S O L Ó K

2 M I N D JELLEMZÔK Poros, darabos anyagok szintkapcsolása Kötéllel vagy rúddal hosszabított kivitel max. 3 m-ig Automatikus motor leállítás Magas hômérsékletû kivitel Porrobbanás védelem I G A F E F Ô A L KA L M A Z Á S I T E R Ü L E T E K Élelmiszeripar: liszt, cukor, szemes termények, napraforgómag, napraforgó maghéj, tejpor, kávépor, kakópor, ôrölt paprika, szegfûszeg, bors stb. Vegyipar: mûanyag porok, granulátumok, pelletek Építôipar: mészpor, mészhidrátpor, homok, kvarchomok, gipsz Energiaipar: aktív korom, szénpor, erômûvi égéstermékek Á LTA L Á N O S I S M E RT E T Ô A NIVOROTA forgólapátos szintkapcsoló porok, poros, darabos granulátumok, szilárd anyagok szintérzékelésére alkalmas készülék. Tartályokra, silókra, töltô garatokra felszerelve a tárolt anyag (kô, pernye, homok, szén, granulátum, gabona, takarmány, cukorrépaszelet, stb.) szintjét, töltését, ürítését ellenôrzi, vezérli, védelmet biztosít túltöltés ellen. A forgó lapátot kisteljesítményû villamos motor hajtja. A lapát szabadon forog, amíg mozgását a mérendô anyag emelkedô szintje fékezni nem kezdi, ekkor a kimeneti vezérlő kapcsolót működésbe hozza és a motor kikapcsol. Amikor az anyag szintje csökken és a lapát ismét szabadon foroghat, a motor újraindul és a vezérlô kapcsoló is visszaáll eredeti állapotába. Az új E-700 és E-800-as sorozatú NIVOROTA forgólapátos szintkapcsolók egy készülékben ötvözik a korábbi sorozatok előnyös tulajdonságait. A szintkapcsolók porrobbanás veszélyes környezetben is használhatók. TÍPUSVÁLASZTÁS A megfelelô feladatra alkalmas típus kiválasztása az alábbi fô szempontok figyelembevételével történik: Benyúlási hossz: a szintkapcsolási feladat (alsó vagy felsô szintkapcsolás) és a mérési helyzet meghatározza a benyúlási hossz nagyságát Lapátágak száma: a mérendô anyag sûrûsége, szemcsemérete meghatározza a lapát ágainak számát a leguniverzálisabban használható lapát az egyágú ívelt rozsdamentes acél lapát, ez a lapátforma átbújtatható a megfelelô menetes furaton a könnyebb anyagok esetén 3-ágú lapát alkalmazása javasolt Rugós toldat: rugós toldat alkalmazása ott indokolt, ahol mechanikai hatásoktól kell megvédeni a motortengelyt (pl. kövek, nagyobb darabos anyagok) Egyéb, technológiától függô választási szempontok: NIVOROTA E-700 E-800 Alumínium ház Műanyag ház Egyágú ívelt lapát Többágú lapát Rugós toldat Kötélhosszabítás DC tápfeszültség Ex kivitel Magas hômérs. kivitel 1 csatlakozás 1 1/2 csatlakozás Forgatónyomaték állítás Anyag Sûrûség (kg/dm3)* Búza 0,4 0,5 Liszt 0,6 0,8 Faforgács 0,3 0,4 Fûrészpor 0,3 0,35 Mészpor 0,8 1 Mészhidrát por 0,4 0,5 PVC por 0,3 0,6 PVC granulátum 0,3 0,6 Napraforgó mag 0,3 0,5 Napraforgó maghéj 0,1 0,2 Takarmány 0,2 0,6 Fûszerpaprika 0,8 1 * tájékoztató adatok

3 L S Ő S Z I N T E N MŰSZAKI ADATOK TÍPUS Benyúlási hossz Lapátok anyaga, ágak száma Fordulatszám NIVOROTA EK 700/800 Alapkivitel Standard: 200mm, max. 3 m NIVOROTA EH 700 Magas hőmérs. kivitel rozsdamentes acél / 1, 3 ; rendelési kód szerint 1 fordulat / perc Közeggel érintkező részek anyaga rozsdamentes acél Tengelytömítés anyaga NBR FPM Közegsűrűség (irányadó érték) min. 0,1 kg/dm 3 Közeghőmérséklet EK-700: 20 C +120 C EK-800: 20 C +80 C Ex kivitel: lásd kiegészítő adatok Ex kivitelnél táblázat Környezeti hőmérséklet 30 C +60 C Közegnyomás Kimenet Lapátforgás / -leállás jelzés Technológiai csatlakozás max. 0,3 MPa (3 bar) 20 C +200 C Mikrokapcsoló váltó érintkező: SPDT 250 VAC, 10 A, AC1 2 színű (zöld/piros) LED 1, 1½, rendelési kód szerint Tápfeszültség 24 V AC, 24 V DC, 120 V AC, 230 V AC (+10% 15%) Teljesítményfelvétel Elektromos csatlakozás Elektromos védettség Mechanikai védettség max. 4 VA (4W) 2 db M20x1,5 műanyag tömszelence, Ø6..12 mm kábelhez; Sorkapocs: 0,5..2,5 mm2 érkeresztmetszethez I. érintésvédelmi osztály Ház anyaga Festett alumínium öntvény vagy műanyag (PBT) Festett alumínium öntvény Tömeg IP67 1,7 kg, kötél: 1,4 kg/m, húzósúly: 1 kg, rúd:1,6 kg/m KIEGÉSZÍTÔ ADATOK EX KIVITELNÉL Robbanásvédelmi besorolás td Ex védelmi jelsor ATEX II 2D Ex tb IIIC T85 C IP67 Elektromos csatlakozás 2 db M20 x 1,5 fém tömszelence, Ø 8 13 mm kábelhez Hőmérsékleti adatok Alapkivitel Magas hőmérsékletű kivitel Hőmérsékleti osztály T85 C T100 C T135 C T85 C T100 C T135 C T200 C Közeghőmérséklet 85 C 100 C 120 C 85 C 100 C 120 C 200 C Környezeti hőmérséklet 65 C 65 C 50 C 65 C 65 C 65 C 65 C Max. felületi hőmérséklet 85 C 100 C 120 C 85 C 100 C 120 C 200 C Fedélnyitási várakozási idő 30 perc 20 perc 5 perc 30 perc 20 perc 5 perc 0 perc ÜZEMMÓDOK Tápfeszültség Üzemmód LED Kimeneti mikrokapcsoló Lapát Van Elengedett Forog Meghúzott Áll Nincs Elengedett Áll

4 MÉRETEK 1 ágú lapát 3 ágú lapát Rugós toldat EKA-702-1M30000 EKF-702-1M30000 EAS-701 Szerelőlemez EAM-70 Állítóegység rudas kivitelhez EAM-703 Adapter EAA-601 EAA-602 EAA-603 BEKÖTÉS Üzemmód LED Tápfeszültség N L Jelfogó kimenet NO C NC

5 MÉRETEK 1 ágú lapát Standard kivitel 1 ágú lapát rugós toldattal 3 ágú lapát EK EK EKF- 02- Köteles hosszabbítás feszítősúllyal 1 ágú lapát 3 ágú lapát EKK- - EKL- - Rudas hosszabbítás Magas hőmérs. standard kivitel 1 ágú lapát 1 ágú lapát EKR- - EH -702-

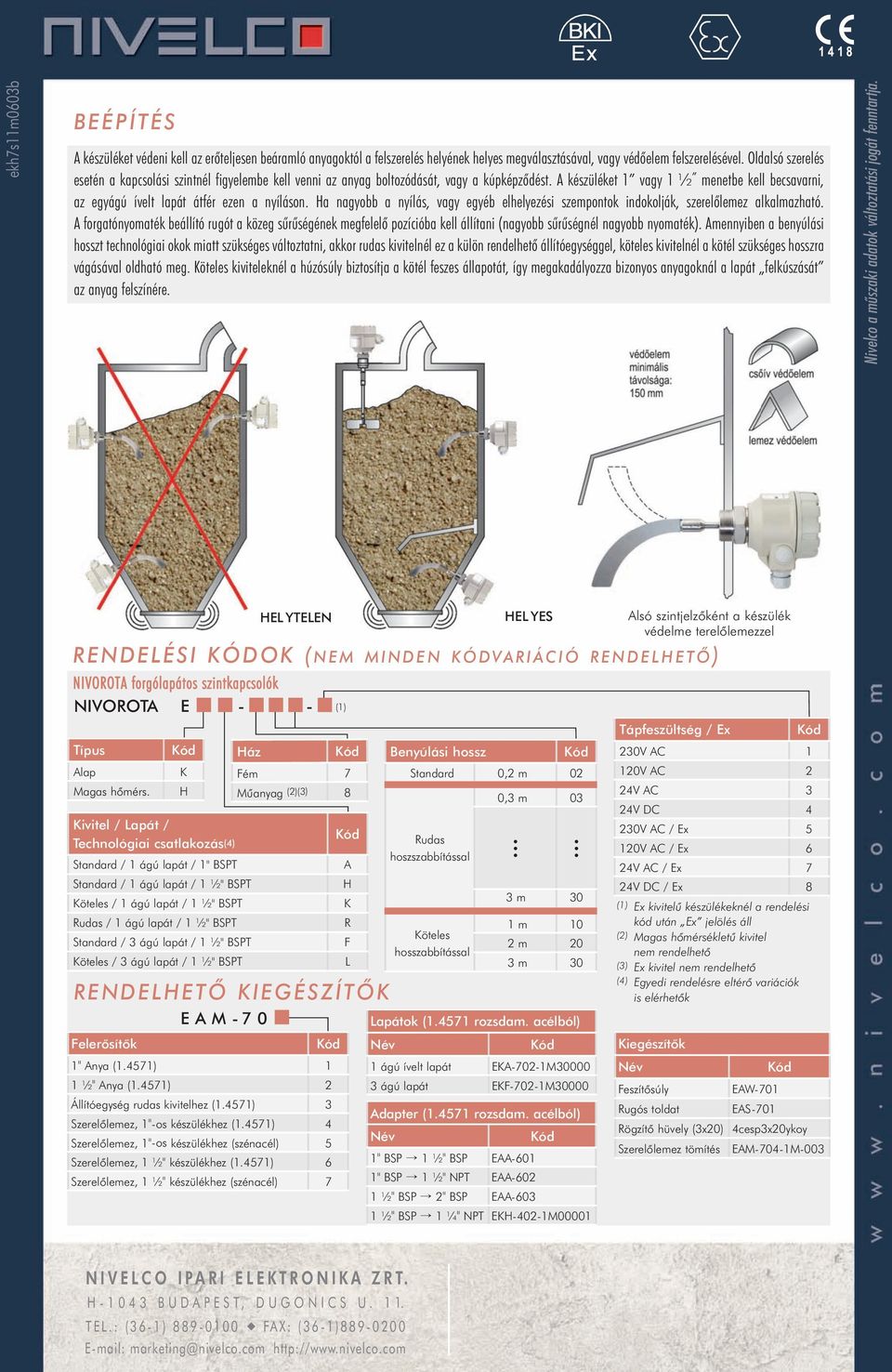

6 ekh7s11m0603b BEÉPÍTÉS A készüléket védeni kell az erôteljesen beáramló anyagoktól a felszerelés helyének helyes megválasztásával, vagy védôelem felszerelésével. Oldalsó szerelés esetén a kapcsolási szintnél figyelembe kell venni az anyag boltozódását, vagy a kúpképződést. A készüléket 1 vagy 1 ½ menetbe kell becsavarni, az egyágú ívelt lapát átfér ezen a nyíláson. Ha nagyobb a nyílás, vagy egyéb elhelyezési szempontok indokolják, szerelôlemez alkalmazható. A forgatónyomaték beállító rugót a közeg sûrûségének megfelelô pozícióba kell állítani (nagyobb sûrûségnél nagyobb nyomaték). Amennyiben a benyúlási hosszt technológiai okok miatt szükséges változtatni, akkor rudas kivitelnél ez a külön rendelhető állítóegységgel, köteles kivitelnél a kötél szükséges hosszra vágásával oldható meg. Köteles kiviteleknél a húzósúly biztosítja a kötél feszes állapotát, így megakadályozza bizonyos anyagoknál a lapát felkúszását az anyag felszínére. Nivelco a mûszaki adatok változtatási jogát fenntartja. HEL YTELEN HEL YES Alsó szintjelzôként a készülék védelme terelôlemezzel RENDELÉSI KÓDOK (NEM MINDEN KÓDVARIÁCIÓ RENDELHETŐ) NIVOROTA forgólapátos szintkapcsolók NIVOROTA E - - (1) Típus Alap Magas hőmérs. K H Kivitel / Lapát / Technológiai csatlakozás(4) Standard / 1 ágú lapát / 1" BSPT Standard / 1 ágú lapát / 1 ½" BSPT Köteles / 1 ágú lapát / 1 ½" BSPT Rudas / 1 ágú lapát / 1 ½" BSPT Standard / 3 ágú lapát / 1 ½" BSPT Köteles / 3 ágú lapát / 1 ½" BSPT Ház Fém 7 Műanyag (2)(3) 8 RENDELHETŐ KIEGÉSZÍTŐK Felerősítők E A M " Anya (1.4571) 1 1 ½" Anya (1.4571) 2 Állítóegység rudas kivitelhez (1.4571) 3 Szerelőlemez, 1"-os készülékhez (1.4571) 4 Szerelőlemez, 1"-os készülékhez (szénacél) 5 Szerelőlemez, 1 ½" készülékhez (1.4571) 6 Szerelőlemez, 1 ½" készülékhez (szénacél) 7 A H K R F L Benyúlási hossz Standard 0,2 m 02 Rudas hoszszabbítással Köteles hosszabbítással 0,3 m 03 3 m 30 1 m 10 2 m 20 3 m 30 Lapátok ( rozsdam. acélból) Név 1 ágú ívelt lapát EKA-702-1M ágú lapát EKF-702-1M30000 Adapter ( rozsdam. acélból) Név 1" BSP 1 ½" BSP EAA-601 1" BSP 1 ½" NPT EAA ½" BSP 2" BSP EAA ½" BSP 1 ¼" NPT EKH-402-1M00001 Tápfeszültség / Ex 230V AC 1 120V AC 2 24V AC 3 24V DC 4 230V AC / Ex 5 120V AC / Ex 6 24V AC / Ex 7 24V DC / Ex 8 (1) Ex kivitelű készülékeknél a rendelési kód után Ex jelölés áll (2) Magas hőmérsékletű kivitel nem rendelhető (3) Ex kivitel nem rendelhető (4) Egyedi rendelésre eltérő variációk is elérhetők Kiegészítők Név Feszítősúly Rugós toldat EAW-701 EAS-701 Rögzítő hüvely (3x20) 4cesp3x20ykoy Szerelőlemez tömítés EAM-704-1M-003 NIVELCO IPARI ELEKTRONIKA ZRT. H-1043 BUDAPEST, DUGONICS U. 11. TEL.: (36-1) u FAX: (36-1) marketing@nivelco.com
