1 ALKALMAZÁSOK KŐBÁNYÁTÓL A CEMENTGYÁRTÁSIG ÉPÍTŐANYAG-IPAR

2 M I N D I G A HOMOKTÓL A SZIGETELŐANYAGIG! Az építőanyagokat előállító iparágban a NIVELCO több mint 30 éves méréstechnikai tapasztalattal rendelkezik, különösen az igen problémás szilárd anyagok szintkapcsolásának és szintmérésének területén. A homok vagy kőbányáktól kezdve a cement, vagy téglagyártáson át a bitumenes szigetelőanyagok előállításának minden technológiai területére megfelelő mérési elvű műszer választható a NIVELCO széles termékskálájából, legyen szintmérés, nyomásmérés vagy hőfokszabályozás a feladat. A hosszú évek üzemelési tapasztalatai és a rengeteg alkalmazási példa bizonyítja, hogy a NIVELCO műszerei még a legmostohább ipari körülmények között is időtállóan és megbízhatóan működnek a legkülönbözőbb technológiai folyamatok automatizálásánál. A terepi távadók MultiCONT többcsatornás folyamatvezérlővel, a kapcsolók és egyéb érzékelők megfelelő interfészeken keresztül a NIVISION folyamatmegjelenítő szoftverrel könnyen integrálhatók irányítástechnikai rendszerbe. PiloTREK sugárzott mikrohullámú szinttávadó NIVOCONT R rezgőrudas szintkapcsoló MicroTREK vezetett mikrohullámú szinttávadó NIVOSWITCH rezgővillás szintkapcsoló EasyTREK ultrahangos szinttávadó NIVOROTA forgólapátos szintkapcsoló EchoTREK ultrahangos szinttávadó NIVOCAP CK kapacitív szintkapcsoló NIVOCAP kapacitív szinttávadó NIVOMAG billenőmágneses szintkapcsoló SZINTMÉRÉS SZINTKAPCSOLÁS HŐMÉRSÉKLETMÉRÉS NYOMÁSMÉRÉS KIEGÉSZÍTŐK THERMOPOINT NIVOPRESS D hidrosztatikus MultiCONT NIPRESS UNICONT PM univerzális szabályozó piezorezisztív folyamatvezérlő többpontos távadó THERMOCONT TT távadó THERMOCONT T érzékelő TEREPI MŰSZEREK RENDSZEREKBEN A szinttávadók rendszerbe köthetők MultiCONT folyamatvezérlővel, vagy megfelelő interfészek és modemek segítségével a távadók és szintkapcsolók közvetlenül a folyamatirányító rendszer terepi mérő és vezérlő jeleit szolgáltatják. A NIVISION szoftver kiválóan alkalmas folyamatmegjelenítő, adatgyűjtő, adatbáziskezelő és vezérlési feladatok ellátására. RS485 RS485 RS485 USB USB MultiCONT SAK-305 UNICOMM SAK-305 Interface NIVOMAG 4-20mA 4-20mA UNICOMM SAT-304 PiloTREK NIVOPRESS D EasyTREK EchoTREK THERMOCONT TT NIPRESS NIVOCONT R NIVOSWITCH NIVOROTA NIVOCAP CK MicroTREK THERMOPOINT NIVOCAP CK F

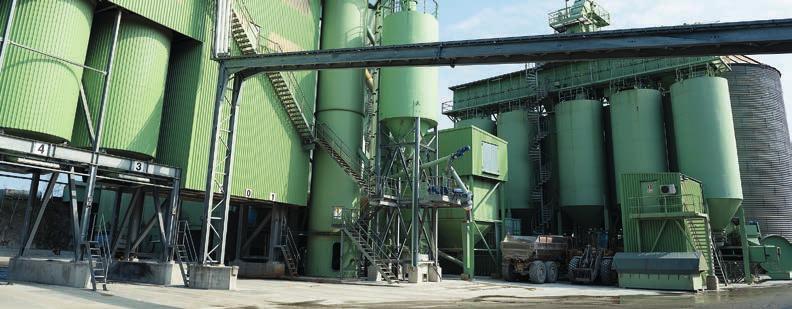

3 L S Ő S Z CEMENT I N HOMOK BETONKEVERŐ TELEP E T KAVICS E N VÍZTARTÁLY KEVERT BETON MÉRLEG TARTÁLY MOSÓVÍZ GYŰJTŐ GÉPKOCSI MOSÓ KEVERŐ BETONKEVERŐ TELEP A mai építőipar a beépítési körülményeknek, a terhelési igénybevételeknek megfelelő minőségi előkevert betont igényel. A minőségi beton gyártása megköveteli a korszerű műszerezést, a számítógépes vezérlést. A telep fő technológiai egységei a cementtároló silók, homok, kavics tároló silók, adalék anyag tároló tartályok, víztároló, bemérő mérleg rendszer, keverő gép, kevert beton tároló tartály, beton szállító kamionok használat utáni mosó rendszere. CEMENT TÁROLÓ SILÓK A cement tároló silókban fontos a szint mindenkori ismerete, alsó/felső vészszint jelzése, és fontos a cement feletti légtér nyomásának figyelése. A szint mérésére MicroTREK HTN-4 típusú vezetett mikrohullámú távadókat ajánlunk. Az alsó/felső vészszint kapcsolást NIVOROTA EKH-4 típusú forgólapátos szintkapcsolókkal lehet megoldani. A nyomás figyelésére NIPRESS DRE-4 típusú nyomástávadókat javasolunk UNICONT PMG-411 típusú határérték kapcsolóval és kijelzővel. HOMOK, KAVICS TÁROLÓ SILÓK ÉS VÍZ TÁROLÓ TARTÁLY A homok, kavics tároló silók állandó szintmérését szilárd anyagos EasyTREK SCD-3 típusú ultrahangos szintmérőkkel valósíthatjuk meg. Alsó/felső szintkapcsolásra NIVOCONT R rezgőrudas vagy NIVOSWITCH rezgővillás szintkapcsoló egyaránt használható. Az alsó szintkapcsoló beépítésénél a készülék mechanikus védelméről gondoskodni kell. A víz tároló tartály szintmérésére ultrahangos szintmérőket (EchoTREK vagy EasyTREK tipusok), javasolunk.

4 NIVISION FOLYAMATMEGJELENÍTŐ SZOFTVER ALKALMAZÁSOK MŰSZEREZÉS A VAKOLATGYÁRBAN A feladat 57 m 3 -es alapanyag tároló silók szint mérése és a mért értékek kijelzése műszerteremben. Az adatok továbbítása, megjelenítése és archiválása számítógépen a NIVISION program támogatásával történik. Tekintettel a technológiában használt cement, homok, tufa és kohósalak őrlemény tulajdonságaira, méréstechnikai szempontból, MicroTREK HTN mikrohullámú szinttávadókat választottunk. A távadók kimenő jelét párosával, három darab UNICONT PMM univerzális szabályozóra kötöttük. Az UNICONT szabályozók RS485-ös kimenetét egy ADAM 4520 soros ipari kommunikátorral a számítógéphez csatlakoztattuk. A számítógépre telepített NIVISION programban a silók szintváltozásai, a mért szint értékek és a silókban tárolt anyagok tömege grafikus formában jelenik meg. A tömegszámítás különlegessége, hogy a silók alsó része kúpos és a tárolt anyagmenynyiség 1/4-ét tartalmazza, ezért ezt a tömeget is együtt kellett regisztrálni a szint változásával. Ezt a feladatot egy megfelelő szintváltozás függvényű matematikai algoritmussal oldottunk meg amit a ciklikus programba írtunk be. A feladat része volt az adatgyűjtés is, váltásonként, 15 perces ütemidővel kell menteni az alapanyagok pillanatnyi szint és tömeg értékeit. BITUMEN TARTÁLYPARK TELJES MŰSZEREZÉSÉRE A mérési feladat a 7 tartályban tárolt bitumen térfogatának folyamatos mérése, minden tartály 3 pontjának hőmérséklet mérése, felső szintkapcsolás-vészjelzés hang-fényjelzővel, a mért adatok helyi kijelzése valamint begyűjtésé egy központi számítógépbe, továbbá térfogat korrekció a hőmérséklet függvényében. A hőmérséklet mérésére THERMOCONT TBC-526 hőmérséklet távadók lettek elhelyezve egyenlő távolságra, 3 különböző szintre. A töltöttség figyelésére magas hőmérsékletű NIVOCAP CK CMV-115 kapacitív szintkapcsolók lettek úgy méretezve, hogy a szenzorok érzékeljék a tartály 80%-os töltöttségét, valamint a magas hőmérsékletű PiloTREK WJS-182 sugárzott mikrohullámú radarok folyamatosan mérik a forró bitumen szintjét. Töltés közben, a felső szintek elérésekor a NIVOCAP CK kapacitív szintkapcsolók a hang-fény jelzőt működtetik, figyelmeztetve a folyamat kezelőit a töltés leállítására. A mért értékek a MultiCONT PRD-210 folyamatvezérlő egység RS485 vonalon keresztül továbbítja számítógépre, ahol NIVISION folyamatmegjelenítő szoftverrel kiértékelhetőek az adatok. A szoftver a mért szintből térfogatot számol, minden egyes tartály mértani paraméterei alapján. A hőtágulás kompenzáció a tartályok bemerült hőmérői által mért átlag értékek számolásával történik. A tartályban levő készletet kilogrammban jeleníti meg a szoftver, az átlag sűrűséggel számolva.

5 MŰSZERVÁLASZTÉK PiloTREK sugárzott mikrohullámú szinttávadó Folyadékok, masszák és emulziók folyamatos érintésmentes szintmérésére Alumínium, rozsdamentes acél vagy műanyag elektronika ház Nagy nyomás, magas közeghőmérséklet Nagy pontosságú mérésekre MicroTREK vezetett mikrohullámú szinttávadó Szint-, távolság-, térfogatmérés e r 1,4 dielektromos állandóval rendelkező folyadékokra, porokra és granulátumokra Rozsdamentes acél, illetve FEP, PFA vagy PP bevonatos mérőszondák Hullámzó, habosodó, intenzíven gőzölgő anyagokra Tetszőleges formájú, elhelyezkedésű tartályokban EasyTREK/EchoTREK ultrahangos szinttávadók szilárd anyagokra Szilárd anyagok érintésmentes szintmérése Normál és porrobbanásveszélyes anyagokhoz Térfogat és tömegszámítás Széles alkalmazási terület a könnyű poroktól a nagy szemcseméretű anyagokig Üzembiztos mérés nehéz üzemi körülmények között is: lebegő poros szilárd anyagok esetén NIVOPRESS D hidrosztatikus szinttávadó Hidrosztatikus szintmérés Folyadékok, masszák mérésére Habosodó folyadékokhoz Piezorezisztív szilícium érzékelő rozsdamentes acél homlok védőmembránnal TriClamp és csőmenetes élelmiszeripari csatlakozások NIVOMAG mágneses billenőúszós szintkapcsoló Min. 0,7 kg/dm 3 sűrűségű folyadékokhoz Töltés/ürítés vezérlésre Túltöltés védelemre Fedővédelem más mérési elvű készülékekhez NIVOROTA forgólapátos szintkapcsoló Széleskörű alkalmazhatóság szilárd anyagokra Porok, darabos anyagok szintkapcsolására Min. 0,1 kg/dm 3 sűrűségű szilárd anyagokhoz Egyágú ívelt, illetve többágú lapát a mérendő anyag sűrűségének megfelelően Alsó vagy felső szintkapcsolásra

6 lecon17m0601b NIVOSWITCH rezgővillás szintkapcsoló Folyadékok, granulátumok, porok szintkapcsolása Alsó- és felső szint határérték érzékelés Jelfogó vagy elektronikus kimenet NIVOCONT R rezgőrudas szintkapcsoló Porok, darabos anyagok szintkapcsolására Min. 0,05 kg/dm 3 fajsúlyú anyagokhoz Max. 20 m benyúlási hossz Rozsdamentes acél rezgőrész Állítható érzékenység Nivelco a mûszaki adatok változtatási jogát fenntartja. NIVOCAP CK kapacitív szintkapcsoló Intelligens elektronikus szintkapcsoló e r 1,5 dielektromos állandóval rendelkező szilárd anyagokhoz és folyadékokhoz Egyszerű kalibráció, állítható érzékenység Ragadós, feltapadásra hajlamos közegekhez Külső mágneses kalibráció porrobbanásveszélyes környezetben THERMOPOINT többpontos hőmérsékletmérő Folyadékok/poros, darabos szilárd anyagok több hőmérsékleti ponton történő mérésére Átlaghőmérséklet mérésre Hőmérséklet trend követése Nagy távolságokra történő hőmérséklet távadás kommunikációval THERMOCONT TT hőmérséklet távadó Normál és robbanásveszélyes anyagokhoz Folyadékok, gázok, gőzök mérésére, helyszíni kijelzésre Nagy távolságra történő jeltovábbításra Csővezetékbe, tartályba, falra szerelhető kivitelben UNICONT PM univerzális szabályozó Hőmérséklet kijelzésre Hűtés / fűtés szabályozásra Kapcsolási, szabályozási vagy távadási feladatokra Követő szabályozásra Vészjelzésre NIVELCO IPARI ELEKTRONIKA ZRT. H-1043 BUDAPEST, DUGONICS U. 11. TEL.: (36-1) FAX: (36-1) marketing@nivelco.com
