1 TERMÉKVÁLASZTÉK 2019 Viszonteladó partner: MILE Kft Budapest, Mádi utca 52. Tel: (1) QUALITY AND INNOVATION SINCE 1939

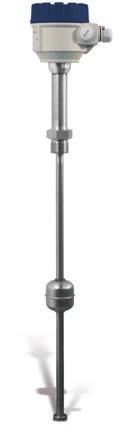

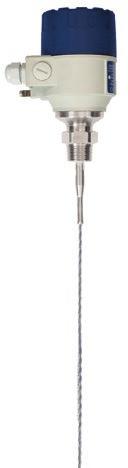

2 SZINTTÁVADÓK VEZETETT MIKROHULLÁMÚ KAPACITÍV MAGNETOSTRIKCIÓS HIDROSZTATIKUS 2-vezetékes távadó ±5 mm vagy ±20 mm pontosság Max. 24 m méréstartomány Dugaszolható grafikus kijelző Magas nyomás és hőmérséklettartomány Köteles vagy rudas kivitel Műanyag, alumínium vagy rozsdamentes acél elektronika ház Hullámzó, örvénylő, habosodó, intenzíven gőzölgő anyagokra Tetszőleges formájú, elhelyezkedésű tartályokban Széles körű ipari felhasználásra 2-vezetékes kompakt távadó Rúd vagy kábelszonda kivitel, max. 20 m-ig Dugaszolható kijelző Szigetelt vagy szigeteletlen szonda Másodlagos túlfeszültség védelem Műanyag, festett alumínium öntvény vagy rozsdamentes acél elektronika ház 32-pontos linearizáció Nagy érzékenység Nagynyomású, magas hőmérsékletű közegek szintmérésére Elektromosan vezető és szigetelő anyagokhoz 2-vezetékes, programozható nyomás- és szinttávadó homlokmembrán 18 méréstartomány 0,1 bar-tól Állítható analóg kimenet Másodlagos túlfeszültség védelem Hosszú idejű stabilitás Pontosság: 0,25% Dugaszolható kijelző Széles hőmérséklettartomány Nagyfokú túlterhelhetőség Programozható késletetés HART -kommunikáció Vegyszerek, oldószerek, szénhidrogének, habosodó folyadékok szintmérésére Nagy viszkozitású vagy erősen korrozív anyagokhoz Folyadékba merített 2- vagy 3-vezetékes távadó Műanyag vagy rozsdamentes acél ház Kapacitív kerámia, piezorezisztív rozsdamentes vagy kerámia érzékelővel Méréstartomány 200 m-ig Polaritás védett elektronika Külső túlfeszültség védelem Pontosság: 0,5%; 0,25% Légzőcső a kábelben Beépített Pt100 hőmérsékletérzékelő Széles tartozékválaszték Folyadékok, porok, granulátumok szint-, távolság- és térfogatmérése er > 1,4 értéktől Mezőgazdaság Építőanyag-ipar Vegyipar Élelmiszeripar Energiaipar Petrolkémiai ipar Víz- és szennyvízipar Folyadékok, masszák, poros, darabos anyagok távolság szint és térfogat mérése er > 1,5 relatív dielektromos állandó fölött Vegyipar Élelmiszeripar Energiaipar Petrolkémiai ipar Víz- és szennyvízipar Folyadékok, masszák szintmérésére tartály fenéknyomás távadóként Vegyipar Élelmiszeripar Energiaipar Petrolkémiai ipar Víz- és szennyvízipar Fúrt kutak, tartályok, medencék szintmérésére Tiszta, vagy szennyezett vizekhez, gyenge savakhoz, lúgokhoz Sós vízre, tengervízre, ivóvízre Vegyipar Víz- és szennyvízipar V DC -30 C +60 C -30 C +200 C Közegnyomás: 0 40 bar 0 24 m, IEC Ex, INMETRO V DC -25 C +70 C -30 C +200 C max. 40 bar 1", 1½" V DC -40 C +70 C -25 C +125 C max. 400 bar 1", 1½", karima vagy élelmiszeripari csatlakozó IP V DC -30 C +60 C m 0 10 V IP68 12,5 36 V DC -40 C +70 C -40 C +90 C max. 25 bar 0 15 m 1", 2" vagy karima, IEC Ex, OIML R 85, FM, EAC MicroTREK NIVOCAP NIVOPRESS D NIVOPRESS N 2-vezetékes kompakt és mini kompakt távadó 1 mm vagy 0,1 mm felbontás Dugaszolható grafikus kijelző Rozsdamentes acél, ill. műanyag szonda és úszó Távolság, szint és térfogatmérés 99-pontos linearizáció Merev és hajlékony csöves típusok Robbanásbiztos kivitel OIML R 85 nemzetközi hitelesítési bizonyítvány, jövedéki törvény szerinti elszámolási mérésre Vegyszerek, oldószerek, szénhidrogének szintmérésére Tartályok készletnyilvántartásához érzékelőként Fázishatár mérésre Min. 0,4 kg/dm3 fajsúlyú normál és robbanás-veszélyes folyadékokhoz Vegyipar Energiaipar Petrolkémiai ipar Vízipar NIVOTRACK

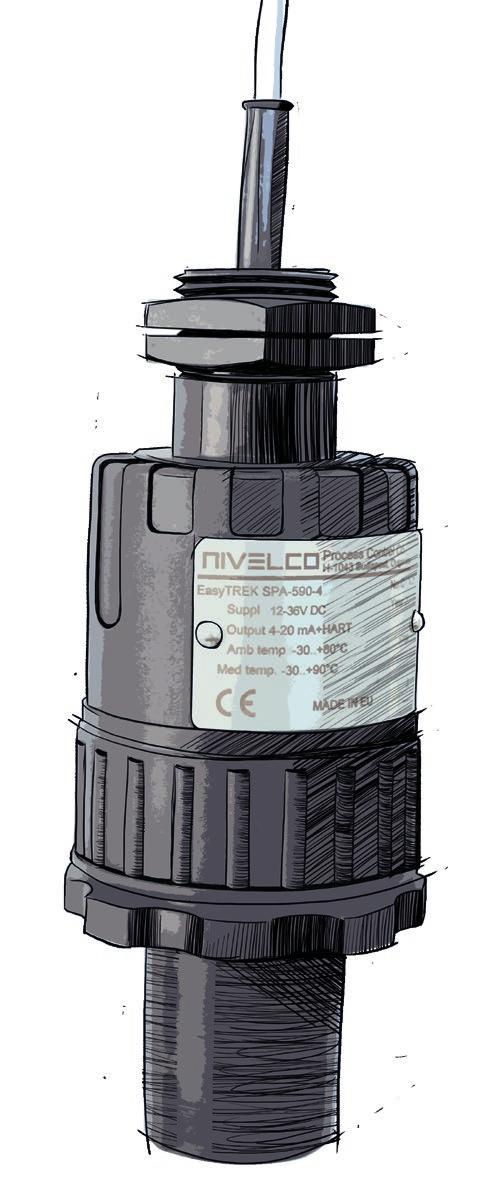

3 SP-500 ULTRAHANGOS SZINTTÁVADÓK FOLYADÉKOKRA Az EasyTREK SP-500 szériás, legújabb generációs szinttávadók a NIVELCO ultrahangos szintmérés-technikában szerzett több mint 35 éves tapasztalatára épülnek. Az EasyTREK a környezeti hatásoknak kiválóan ellenálló, IP68 védettségű, intelligens ultrahangos szintmérő, ahol az érzékelő és jelfeldolgozó egy egységet képez. A távadó alapkivitelben is HART 7 kommunikációval rendelkezik, így multidrop rendszerben a MultiCONT többcsatornás folyamatvezérlő/kijelzővel vagy PC és UNICOMM HART modem kombinációban egyedülállóan alacsony méréspont/költség arány elérését biztosítja. A készülékek Handheld Field Communicator-ral is távprogramozhatók, illetve HART -Bluetooth modem alkalmazásával vezeték nélkül csatlakoztathatók PC-re. Az új EasyTREK SP-500-as széria tagjait a még kompaktabb méret, a nagyobb maximális mérési távolság, valamint a kisebb minimális mérési távolság jellemzi. JELLEMZŐK 2-vezetékes integrált szinttávadó Érintésmentes mérési elv 12 V akkumulátoros üzemeltethetőség Max. 18 méteres méréstartomány Keskeny (5 ) sugárzási kúpszög Automatikus hőmérséklet kompenzáció a teljes mérési tartományban HART 7 Handheld kompatibilitás IP68 védettség ALKALMAZÁSOK Folyadékok szintmérésére, nyíltcsatornás áramlásmérésére Széleskörű alkalmazási terület a szennyvíztől az erősen agresszív folyadékokig Átemelő aknák, tartályok szintmérése Olajszármazékok, savak, vízalapú folyadékok szintmérése

4 MŰKÖDÉS SUGÁRZOTT MIKROHULLÁMÚ KOMPAKT JELLEMZŐK INTEGRÁLT 2-vezetékes távadó 25 GHz-es (K-band) mérőjel Érintésmentes mérés Akár ±3 mm pontosság Max. 23 m mérési tartomány Grafikus dugaszolható kijelző 99-pontos linearizáció Alumínium, rozsdamentes acél vagy műanyag elektronika ház Parabola, kürt és tokozott antennás kivitelek Rozsdamentes acél vagy tokozott műanyag sugárzó Magas hőmérsékletű kivitel 2-vezetékes távadó 25 GHz-es (K-band) mérőjel Érintésmentes mérés Akár ±3 mm pontosság Max. 23 m mérési tartomány 99-pontos linearizáció Műanyag elektronika ház Rozsdamentes acél, planár* vagy tokozott műanyag sugárzó Folyadékok, masszák, emulziók és egyéb vegyi anyagok szintmérésére Mezőgazdaság Építőanyag-ipar Gyógyszer- és vegyipar Élelmiszeripar Energiaipar Petrolkémiai ipar Víz- és szennyvízipar V DC -20 C +60 C -30 C +180 C -1 bar 25 bar 1½", 2", karima és élelmiszeripari csatlakozások, IEC Ex, FM, INMETRO V DC -20 C +60 C -30 C +100 C -1 bar 3 bar 1½", 2", karima és élelmiszeripari csatlakozások IP68, IEC Ex, INMETRO ALKALMAZÁS MŰSZAKI ADATOK Folyadékok, masszák, emulziók és egyéb vegyi anyagok szintmérésére Élelmiszeripar Vegyipar Petrolkémiai ipar Víz- és szennyvízipar PiloTREK *Rendelhető 2019 második félévétől

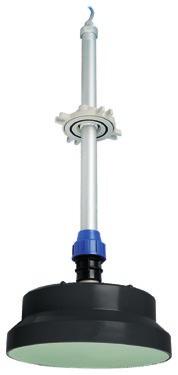

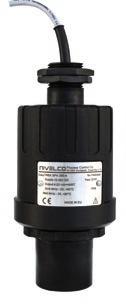

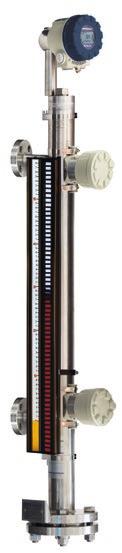

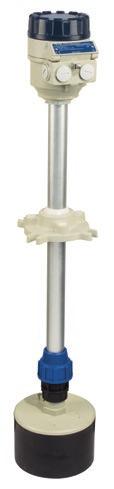

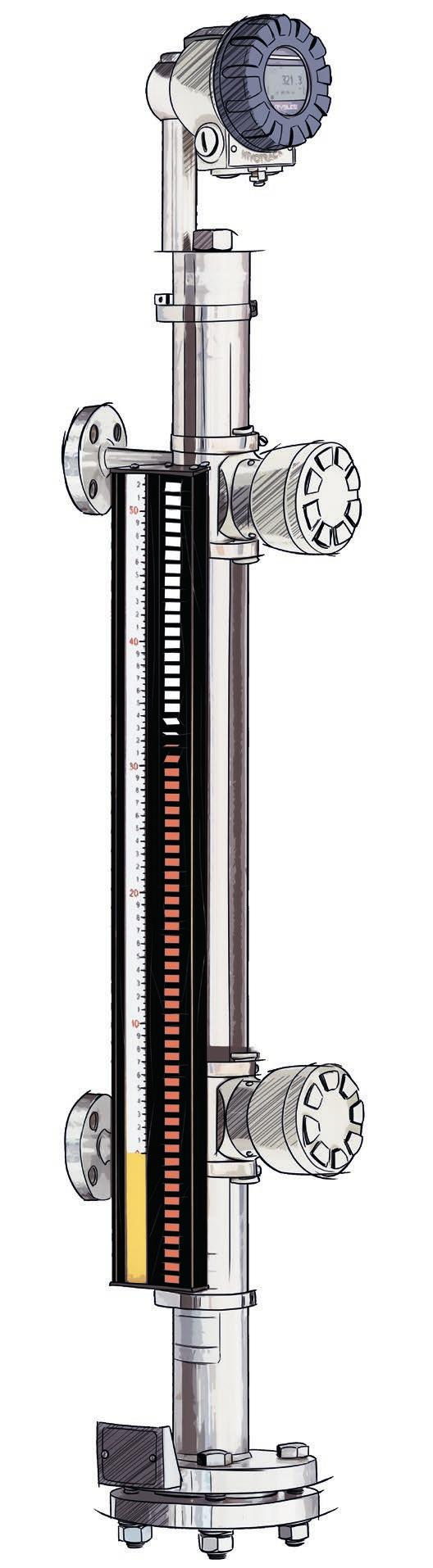

5 SZINTTÁVADÓK BILLENŐLAMELLÁS (BYPASS) SZINTJELZŐK ULTRAHANGOS INTEGRÁLT FOLYADÉKOKRA ULTRAHANGOS KOMPAKT SZILÁRD ANYAGOKRA FOLYADÉKOKRA SZILÁRD ANYAGOKRA Segédenergia nélküli működés Távolról is látható optikai kijelzés ±10 mm pontosság Rozsdamentes acél vagy titán úszó Opcionális szintkapcsolók (maximum 4 db) Opcionális magnetostrikciós szinttávadó Magas hőmérsékletű kivitel 2-vezetékes távadó Érintésmentes mérés 5 -os sugárzási kúpszög Jelfeldolgozás QUEST+ szoftverrel Hőmérséklet kompenzáció Másodlagos túlfeszültség védelem 32-pontos linearizáció PP, PVDF, PTFE ház és sugárzók Túlfolyószint alá telepíthető Térfogat és tömegszámítás Nyíltcsatornás áramlásmérés Vészszint jelzés Hul lámzó, gőzölgő folyadékok mérése 4-vezetékes távadó Érintésmentes mérés 5 -os sugárzási kúpszög Jelfeldolgozás QUEST+ szoftverrel Hőmérséklet kompenzáció Másodlagos túlfeszültség védelem 32-pontos linearizáció PP és alumínium tokozatú sugárzók PVC habbal Gömbcsuklós állítási lehetőség Térfogat és tömegszámítás Vészszint jelzésre Lebegő poros szilárd anyagokhoz 2- és 4-vezetékes kivitel Érintésmentes mérés 5 -os sugárzási kúpszög Jelfeldolgozás QUEST+ szoftverrel Hőmérséklet kompenzáció Másodlagos túlfeszültség védelem 32-pontos linearizáció PP, PVDF, PTFE ház és sugárzók Dugaszolható kijelző Műanyag, alumínium vagy rozsdamentes acél elektronika ház Robbanásbiztos kivitel Térfogat és tömegszámítás és kijelzés Nyíltcsatornás áramlásmérés Vészszint jelzés Hul lámzó, gőzölgő folyadékokhoz Kazánok, nyomástartó edények szintjelzése Vegyipar Energiaipar Petrolkémiai ipar Vízipar Folyadékok, szennyvíz, erősen agresszív anyagok és masszák szintmérésére elöntés-veszélyes helyeken Mezőgazdaság Építőipar Vegyipar Élelmiszeripar Petrolkémiai ipar Papíripar Víz- és szennyvízipar Szilárd, darabos anyagok szintmérésére Vegyipar Élelmiszeripar Bányászat Folyadékok és masszák szintmérésére Mezőgazdaság Építőanyag-ipar Vegyipar Élelmiszeripar Petrolkémiai ipar Papíripar Víz- és szennyvízipar Csonktávolság (CL CL): mm Technológiai csatlakozás: DIN / ANSI karimák Maximum közegnyomás: 100 bar -40 C +250 C Közegsűrűség: 0,6 1,25 kg/dm3 PED engedély, bizonyítvány: MAK-100 szintkapcsolókra V DC -30 C +80 C -30 C +90 C Nyomás (abszolút): 0,05 0,3 MPa (0,5 3 bar) 0,15 25 m 1" BSP, 1½" és 2" NPT, jelfogó IP68 11,4 40 V DC, 11,4 28 V AC -30 C +60 C -30 C +60 C 0,6 60 m 1" BSP ill. karima gömbcsuklóval, jelfogó IP65 2-vezetékes: V DC 4-vezetékes: V AC, V AC/DC -30 C +70 C -30 C +100 C Nyomás (abszolút): 0,05 0,3 MPa (0,5 3 bar) 0,2 25 m 1½", 2" BSP / NPT, karima, jelfogó, INMETRO V AC; 11,4 40 V DC; 11,4 28 V AC -30 C +60 C -30 C +75 C 0,6 60 m karima gömbcsuklóval 4 20 ma, HART, jelfogó IP65, NIVOFLIP EasyTREK 4-vezetékes távadó Érintésmentes mérés 5 -os sugárzási kúpszög Jelfeldolgozás QUEST+ szoftverrel Hőmérséklet kompenzáció Másodlagos túlfeszültség védelem 32-pontos linearizáció PP és alumínium tokozatú sugárzók PVC habbal Gömbcsuklós állítási lehetőség Dugaszolható kijelző Alumínium elektronika ház Térfogat és tömegszámítás és kijelzés Vészszint jelzésre Lebegő poros szilárd anyagokhoz Szilárd, darabos anyagok szintmérésére Vegyipar Élelmiszeripar Bányászat EchoTREK

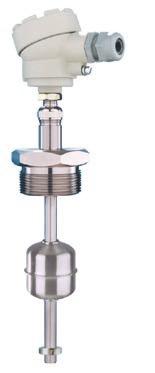

6 SZINTKAPCSOLÓK MŰKÖDÉS ÚSZÓKAPCSOLÓK MÁGNESES BILLENŐÚSZÓS KONDUKTÍV ÚSZÓ MÁGNESES JELLEMZŐK Segédenergia nélküli kapcsoló Olcsó, nagy megbízhatóságú kapcsoló Kettős falú, zárt PP műanyag ház Higanymentes mikrokapcsoló kimenet PVC vagy NEOPREN kábel Állítható kapcsolási differencia Kis sűrűségű folyadékokhoz Ivóvíz engedély Elektronikus szintkapcsoló kedvező áron Határérték kapcsolás Hiszterézis üzemmód Állítható érzékenység Állítható késleltetés Alsó vagy felső vészszint kapcsolás Rozsdamentes acél érzékelő Szeparált és kompakt kivitel Többféle szonda és elektronika Rúdszonda 3 m-ig Segédenergia nélküli kapcsoló Mágneses jelátvitel mikrokapcsolóval Közeggel érintkező anyag rozsdamentes acél Vízszintes vagy függőleges beépítés Állandó vagy állítható hiszterézis Vízalatti kivitel Többféle mechanikai csatlakozás Kézi működtető ellenőrzésre SIL1 biztonsági fokozat Szénhidrogének, vegyszerek, kondenzvízek kapcsolására Hajó kiegyenlítő tartályaiban ALKALMAZÁSOK Tartályok, medencék szintkapcsolására Ipari- és kommunális szennyvízre Ivóvízre Töltés / ürítés vezérlésére Vészkapcsolóként fedővédelemre Víz- és szennyvízipar Min. 1 x 10-5 S/cm vezetőképességű folyadékok szintkapcsolására Töltés / ürítés vezérlésre vagy szintkapcsolásra Vészkapcsolóként, fedővédelemre Víz- és szennyvízipar Min. 0,7 kg/dm3 sűrűségű folyadékok töltés/ürítés vezérlésére, túltöltés védelemre Vegyipar Élelmiszeripar Energiaipar Petrolkémiai ipar Vízipar váltókontaktus 250 V AC, 10(3) A 0 C +50 C max. 1 bar IP V AC, 16 A / 8 A V AC/DC -20 C +50 C max. 200 C max. 16 bar ⅜", 1½" IP65 /, IP20 NO/NC kontaktus 250 V AC, 10 A -20 C +80 C -40 C +250 C max. 25 bar 2", karima IP65, IP68,, IEC Ex, INMETRO, EAC, DNV GL (Marine), BV (Marine), SIL1 250 V AC, 3 A -40 C +95 C -40 C +150 C max. 25 bar Technológiai csatlakozás: 1", 2" vagy karima, IP68, BV (Marine) MŰSZAKI ADATOK NIVOFLOAT NIVOCONT K NIVOMAG Segédenergia nélküli kapcsoló Reed kapcsoló kimenet Rozsdamentes acél úszó és mérőcső Műanyag úszó és bevonatos mérőcső Maximum 5 kapcsolási pont Helyszínen állítható kapcsolási helyzet Többféle mechanikus csatlakozás Zárt tartályok több pontos kapcsolására Habosodó, gőzölgő, nagy nyomású folyadékokhoz Min. 0,4 kg/dm3 sűrűségű folyadékok, vegyszerek, oldószerek, szénhidrogének érzékelésére Vegyipar Élelmiszeripar Energiaipar Petrolkémiai ipar Vízipar NIVOPOINT

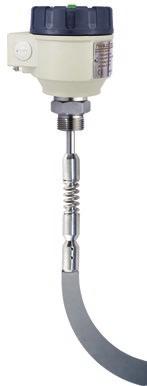

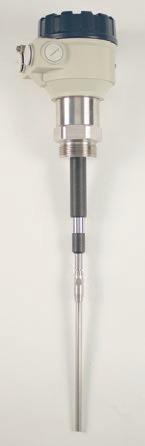

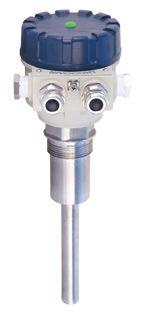

7 SZINTKAPCSOLÓK REZGŐVILLA FOLYADÉKOKRA REZGŐRÚD POROKRA Mozgó alkatrészek nélkül Rezgés miatt öntisztuló Rozsdamentes acél, műanyag bevonatú rezgőrész Rúd hosszabbítás maximum 3 m-ig Többféle kimenet Alsó / felső vészszint kapcsolás Alumínium, rozsdamentes acél vagy műanyag ház Korrozív és áramló folyadékokhoz Mozgó alkatrészek nélkül Rezgés miatt öntisztuló Rozsdamentes acél rezgőrész Rúd hosszabbítás maximum 3 m-ig Többféle kimenet Alsó / felső vészszint kapcsolás Alumínium, rozsdamentes acél vagy műanyag ház Porrobbanásbiztos kivitel Min. 0,7 kg/dm³ sűrűségű, max. 10⁴ mm²/s viszkozitású folyadékokhoz Vegyipar Élelmiszeripar Energiaipar Petrolkémiai ipar Vízipar Min. 0,01 kg/dm³ sűrűségű granulátumok, porok szintkapcsolása Vegyipar Élelmiszeripar Energiaipar Papíripar Műanyagipar V AC, V DC Körny. hőmérséklet: -40 C +70 C -40 C +130 C max. 40 bar 1", 1½", 2", karima, vagy élelmiszeripari csatlakozó 1 vagy 2 váltókontaktus, 2-vezetékes AC v. DC, Tranzisztor (PNP, NPN), IP68, IEC Ex (Ex d), FM, DNV GL (Marine) V AC, V DC -40 C +70 C -40 C +130 C max. 40 bar 1", 1½", 2", Karima 1 vagy 2 váltókontaktus, 2-vezetékes AC v. DC, Tranzisztor (PNP, NPN), IP68 NIVOSWITCH FORGÓLAPÁTOS Mozgó alkatrészek nélkül Rozsdamentes acél rezgőrész Rezgés miatt öntisztuló Rúd vagy kábellel hosszabbított szonda 20 m-ig Alumínium vagy műanyag ház Alsó / felső vészszint kapcsolás Többféle kimenet Állítható érzékenység Állítható kapcsolási késleltetés Porrobbanásbiztos kivitel Gabona, liszt, cement, pernye stb. szintkapcsolására Min. 0,05 kg/dm³ sűrűségű porok, darabos anyagok szintkapcsolására Mezőgazdaság Építőanyag-ipar Vegyipar Élelmiszeripar Bányászat Energiaipar Papíripar Újrahasznosítás Műanyagipar V AC/DC -30 C +60 C -30 C +160 C max. 25 bar 1½" váltókontaktus vagy félvezető kapcsoló, IEC Ex 230 V AC, 120 V AC 24 V AC, 24 V DC -30 C +60 C -20 C +200 C max. 3 bar BSPT 1", 1½", szerelőlemez 250 V AC 10 A, AC1 NIVOCONT R Alumínium vagy műanyag ház Váltókontaktus kimenet Rozsdamentes acél forgórész Többféle beépítési helyzet Többfajta lapátkivitel Kötéllel vagy merev csővel hosszabbított kivitel 3 m-ig Beépített nyomatékvédelem BSPT csatlakozó, amely BSP és NPT menetekhez egyaránt használható Státusz kijelző LED Magas hőmérsékletű kivitel Porrobbanásbiztos kivitel Tapadó anyagok (pernye, nedves homok, fűrészpor, stb.) szintkapcsolása Alsó vagy felső szintkapcsolásra Min. 0,1 kg/dm³ sűrűségű porok, darabos anyagok szintkapcsolására Mezőgazdaság Építőanyag-ipar Vegyipar Élelmiszeripar Bányászat Papíripar Újrahasznosítás Műanyagipar NIVOROTA KAPACITÍV Intelligens elektronikus szintkapcsoló Lerakódásra kevésbé érzékeny Egyszerű kalibráció Állítható érzékenység Fail-safe üzemmód Rúddal vagy kötéllel hosszabbított kivitelek Magas hőmérsékletű kivitel Porrobbanásbiztos kivitel Ragadós, feltapadásra hajlamos közegekhez er 1,5 dielektromos állandóval rendelkező szilárd anyagokhoz és folyadékokhoz Mezőgazdaság Építőanyag-ipar Gyógyszer- és vegyipar Élelmiszeripar Bányászat Energiaipar Papíripar Műanyagipar V AC/DC -30 C + 65 C -30 C C max. 25 bar ¾", 1", 1½" váltókontaktus vagy félvezető kapcsoló, IEC Ex NIVOCAP CK

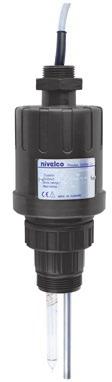

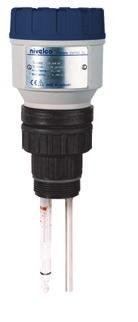

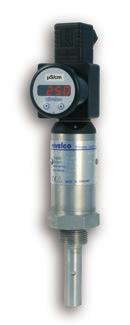

8 ANALITIKAI TÁVADÓK MŰKÖDÉS ph, ORP OLDOTT OXIGÉN VEZETŐKÉPESSÉG ÉRZÉKELŐK JELLEMZŐK 2-vezetékes távadó Kompakt és integrált kivitel Dugaszolható grafikus kijelző Hőmérséklet kompenzáció Szeparált kivitelek 10 m-ig Üvegházas, polikarbonát szondák Alkalmazásfüggő és cserélhető mérőszondák Széles tartozékválaszték Programozható határértékjelzés 2-vezetékes távadó Kompakt változat Dugaszolható grafikus kijelző Hőmérséklet kompenzáció Szeparált kivitelek 10 m-ig 2-vezetékes távadó Mini kompakt változat C satlakozóra szerelhető, programozható LED kijelző Alkalmazásfüggő mérőszonda választék ALKALMAZÁSOK Erősen lúgos közegek, szuszpenziók, erősen szennyezett közegek, emulziók ph és ORP (Redoxpotenciál) értékének folyamatos ellenőrzése Gyógyszer- és vegyipar Élelmiszeripar Energiaipar Víz- és szennyvízipar Felszíni vizek, levegőztetési folyamatok, uszodatechnikai berendezések oldott oxigén szintjének folyamatos ellenőrzése Gyógyszer- és vegyipar Élelmiszeripar Víz- és szennyvízipar Ipari vizek, uszodatechnikai, ivóvíztechnikai berendezések vezetőképességének folyamatos ellenőrzése Víztisztítás Gyógyszer- és vegyipar Élelmiszeripar Víz- és szennyvízipar V DC -30 C +70 C -15 C +100 C max. 16 bar Méréstartomány (mérőszonda függő): 0 14 ph (tartalék ±2 ph), jelfogó, IP V DC -30 C +70 C 0 C +50 C max. 1 bar Mérési tartomány (mérőszonda függő): 0 10 ppm, 0 20 ppm, jelfogó V DC 0 C +70 C -10 C +70 C max. 16 bar Mérési tartomány (mérőszonda függő): 1 µs/cm 20 µs/cm 10 µs/cm 200 µs/cm 100 µs/cm 2 ms/cm szonda: IP68, csatlakozó: IP65-50 C +600 C -30 C +80 C Betét típusa: A vagy B op. Pt100 max. 25 bar Technológia csatlakozás: M20x1,5; ½"; karima IP65 MŰSZAKI ADATOK AnaCONT LEP / LER AnaCONT LED AnaCONT LCK Iker Pt100 betét Ezüst kivezetés 2- vagy 4-vezetékes kivitel Dupla védőcső Gyors beállási idő Rozsdamentes acél védőcső Max. 3 m benyúlási hossz Rezgésálló kivitel Csővezetékbe, tartályba, kemencébe és egyéb technológiai helyekre szerelhető kivitelek Csapágyhőmérséklet, sütőlap hőmérséklet érzékelés Speciális feladatokhoz egyedi kivitelek Folyadékok, gázok, gőzök hőmérsékletmérésére Építőanyag-ipar Vegyipar Élelmiszeripar Petrolkémiai ipar Kohászat Újrahasznosítás THERMOCONT TS / TP

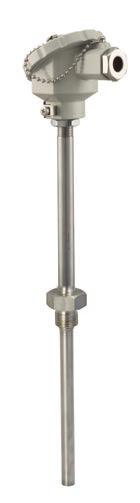

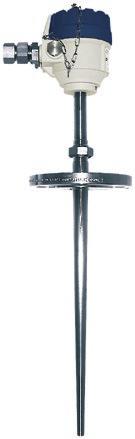

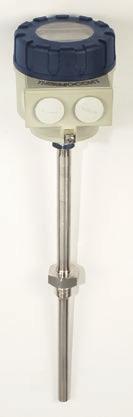

9 HŐMÉRSÉKLETMÉRŐK ERŐSÍTETT TOKOZÁSÚ ÉRZÉKELŐK TÖBBPONTOS HŐMÉRSÉKLET-TÁVADÓK TÁVADÓK FOLYADÉKOKRA MŰKÖDÉS SZILÁRD ANYAGOKRA Nehézvegyipari robosztus kivitel Forgácsolt kúpos külső védőcső, rozsdamentes acélból Maximum 800 mm benyúlási hossz Bontható szerelvény Rezgésálló érzékelő 2- vagy 4-vezetékes érzékelő Hegesztett kötés Gázhőmérő kivitel 2-vezetékes hőmérséklettávadó Helyszíni jelfeldolgozás LCD kijelzés Pt100 betét B vagy A pontossági osztály Rozsdamentes acél védőcső Max. 3 m benyúlási hossz Alumínium vagy műanyag elektronika ház HART -kommunikáció Többféle fejelrendezés Nagy távolságra történő jeltovábbításra Teremhőmérséklet mérésre, távadásra Csővezetékbe, tartályba, falra szerelhető kivitelben 2-vezetékes többpontos hőmérséklettávadó Digitálisan címzett hőérzékelők Max. 15 érzékelő / szonda Átlag, max. / min. hőmérséklet mérés Dugaszolható grafikus kijelző Merev és hajlékony csöves szonda Gyártó által cserélhető érzékelők Gyújtószikramentes kivitel Hőmérséklettrend figyelés, riasztások 2-vezetékes többpontos hőmérséklettávadó Digitálisan címzett hőérzékelők Max. 15 érzékelő / kötél Átlag, max. / min. hőmérséklet mérés Dugaszolható grafikus kijelző Sztatikus töltődéstől védett hajlékony műanyag bevonatú szonda Gyártó által cserélhető érzékelők Porrobbanásvédett és gyújtószikramentes kivitel Hőmérséklettrend figyelés, riasztások JELLEMZŐK Folyadékok, gázok, gőzök mérésére Mechanikai sérülésnek kitett felszerelési helyekre Speciális feladatokhoz egyedi kivitelek Vegyipar Petrolkémiai ipar Normál és robbanásveszélyes folyadékok, gázok, gőzök mérésére, helyszíni kijelzésre Élelmiszeripar Víz- és szennyvízipar Petrolkémiai ipar Normál és rétegződő folyadékok hőmér séklet, átlag hőmérsékletének mérésére Vegyipar Élelmiszeripar Petrolkémiai ipar Darabos szilárd anyagok, gabona, takarmánytárolók, élelmiszeripari termékek, folyamatos hőmérsékletmérésére Mezőgazdaság Vegyipar Élelmiszeripar ALKALMAZÁSOK -50 C +600 C Körny. hőmérséklet: -40 C +80 C Betét típus: A vagy B op. Pt100, ill. J, K hőelem max. 80 bar 1" ill. karimák IP65, -50 C +600 C V DC -40 C +70 C max. 25 bar M20x1,5; ½"; karima IP V DC Körny. hőmérséklet: -30 C +65 C Mérési tartomány: -30 C +125 C Érzékelők száma: max. 15 db Szondahossz: rudas mérőcsővel: 1 4 m hajlékony mérőcsővel: 2 30 m 4 20 ma + HART 1"; 1½" BSP / NPT; M20x1, V DC -30 C +65 C Mérési tartomány: -30 C +85 C Érzékelők száma: max. 15 db Kötél terhelhetősége: 35 kn Kötélhossz: 2 30 m 4 20 ma + HART Technológiai csatlakozás: 1½" BSP / NPT MŰSZAKI ADATOK THERMOCONT TN / TX THERMOCONT TT THERMOPOINT

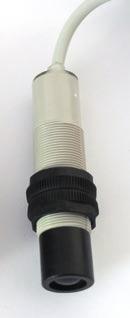

10 IPARI ÉR ZÉKELŐK MŰKÖDÉS KAPACITÍV / INDUKTÍV KÖZELÍTÉSKAPCSOLÓK INFRAVÖRÖS ÉRZÉKELŐK ULTRAHANGOS TÁVOLSÁG ÉRZÉKELŐK JELLEMZŐK Induktív vagy kapacitív elv Érintésmentes érzékelés Mozgó alkatrészt nem tartalmaz Többféle érzékelési tartomány Karbantartást nem igényel Állítható érzékenység Üzemállapot jelző LED Rövidzár és polaritás védelem Jól fókuszált infrafény Hengeres vagy szögletes ház Reflexiós vagy adó-vevős kivitel 90 -os fej elrendezés Állítható érzékenység Tranzisztor vagy jelfogó kimenet Választható NO vagy/és NC kimenet Működést jelző LED Rövidzár és fordított polaritás védelem ALKALMAZÁSOK Fémes- és nemfémes anyagok helyzetérzékelésére Tárgyak számlálására Végállás kapcsolásra Pozícionálásra Csomagolástechnikában, gépiparban Tárgyak érzékelésére Darabszámlálásra Pozícionálásra Ajtók vezérlésére Csomagolástechnikában Biztonságtechnikában Vagyonvédelemben V DC, V AC Érzékelési távolság: max. 15 mm NPN / PNP tranzisztor, tirisztor -25 C +70 C IP65 / V DC V AC/DC Érzékelési távolság: max. 10 m váltókontaktus, vagy NPN / PNP tranzisztor -25 C +60 C IP65 MŰSZAKI ADATOK NIMET NIRED MÁGNESINDUKCIÓS Érintésmentes érzékelés Analóg vagy kapcsoló kimenet Keskeny sugárzási kúpszög 2-féle mérési tartomány Állítható érzékelési távolság Állítható jelfeldolgozási paraméterek Karbantartást nem igényel Működést jelző LED Rövidzár és fordított polaritás elleni védelem Helyszíni programozás mágnessel, vagy kontaktussal Tárgyak érzékelésére Távolságmérésre vagy kapcsolásra Garat, szállítószalag telítettség figyelésre Helyzet érzékelésre Pozícionálásra 10,8 30 V DC -20 C +70 C Mérési tartomány: 0,2 1 m vagy 0,4 6 m 4 20 ma, 0 10 V, PNP, NPN kapcsoló, IP68 MICROSONAR Mágnesindukciós mérési elv Min. 5 μs/cm vezetőképességű anyagok mérésére Kompakt vagy szeparált kivitel PP, gumi vagy teflon bélés Karimás, szendvics, vagy szaniter érzékelő Nagy nyomás és hőmérséklet tűrés Mozgó alkatrész nélküli Minimális nyomásveszteség Akkumulátoros kivitel GPRS kommunikáció Adatgyűjtő funkció OMH típusengedély Víz, vegyszer, sav, lúg, szennyvíz mérésére Folyadékok elszámolási mérésére Speciális vegyipari, papíripari felhasználásra Ivóvízre V DC V AC/DC V AC Hőmérséklet: -20 C +130 C Mérési tartomány: max m3/h-ig Kijelzés: 2 soros, grafikus LCD 4 20 ma, impulzus, RS485 / IP68 ISOMAG

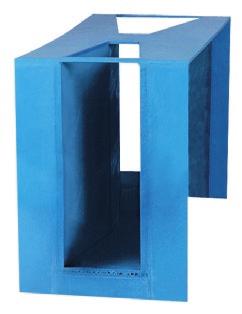

11 ÁRAMLÁSMÉRŐK ULTRAHANGOS ÁRAMLÁSMÉRŐK NYÍLTCSATORNÁS ULTRAHANGOS Ultrahangos mérési elv Szeparált kétrészes kivitel Karimás kivitelű egy vagy duál mérőnyalábos érzékelők Lassú átfolyású folyadékok esetén akár ±0,5%-os pontosság DN32 DN300 átmérő Vezetőképes és nem vezetőképes anyagok áramlásmérésére Lassú átfolyású folyadékokhoz Víz, vegyszer, sav, lúg áramlásmérésre V AC 0 C +150 C Környezeti hőmérséklet: +5 C +55 C Kijelző: 2-soros, 16 karakteres alfanumerikus LCD kijelző 4 20 ma, impulzus, RS485 IP65, ISOFLUX NYOMÁSÉR ZÉKELŐK NYOMÁSKAPCSOLÓK 9 különböző méretű, kompakt kivitelű, műanyag PARSHALL csatorna Gyárilag kalibrált méretek Speciális ultrahangos szintmérő alkalmazás Az elektronika minden torlóelemhez használható Átfolyt mennyiség és összegzett mennyiség kijelzés Kalibrálható hiteles mérőrendszer Nyitott csatornák, gravitációs csatornák mérésére Hűtővíz, üzemi víz mérésére Öntözőcsatornák hozammérésére Szennyvíztelep tisztított vízének hiteles mérésére V DC V AC/DC V AC Mérési tartomány: 0, m3/h-ig Szintmérő típusa: EasyTREK, EchoTREK IP65, / IP68 NIVOSONAR Relatív vagy abszolút mérési mód Forgatható és konfigurálható, 4 számjegyes LED kijelző PC-vel vagy programozó készülékkel konfigurálható Rozsdamentes acélházas típusok Ex ia kivitel* Szerelt kábeles kivitel Gázok, gőzök, folyadékok Viszkózus, iszapos és erősen szennyezett közegek Pneumatikus, hidraulikus és gépipari felhasználás Mérési, vezérlési és feldolgozóipari technológiák Erős igénybevétel, nehéz üzemeltetési körülmények Magas higiéniai elvárásokat megkövetelő alkalmazások Érzékelő: szilícium, kerámia vagy rozsdamentes acél Névleges méréstartomány: bar Pontosság: 0,25%; 0,5%, ill. 1% -40 C +85 C -40 C +125 C db PNP kapcsoló ⅛", ¼", ½", ¾", 1", 1½", 2" vagy karima és élelmiszeripari csatlakozások IP54, IP65, NIPRESS DK DIFFERENCIÁL NYOMÁSTÁVADÓK NYOMÁSTÁVADÓK Relatív vagy abszolút mérési mód Igen magas nyomásállóság Vákuum, túlnyomás és abszolút nyomás mérésére Méréstartomány szűkítés Kétkamrás alumíniumöntvény vagy rozsdamentes acél házas típusok Ex ia vagy Ex d kivitel* SIL2 kivitel* Víz, szennyvíz, üzemanyag és olaj, agresszív közegek, gázok Gépészet és üzemtervezés, hidraulika, hűtéstechnika Környezetvédelmi ipar, egészségügy, labortechnika Energia-, élelmiszeripar Ivóvízre Érzékelő: kerámia, rozsdamentes acél Névleges méréstartomány: bar Pontosság: 0,1%; 0,2%; 0,25%; 0,5% -40 C +85 C -40 C +300 C 4 20 ma, 0 10V, HART ¼", ½", ¾", 1", 1½" vagy karima; 2", 3" RF; M20x1,5 belső menetes IP65,, IP68 Érzékelő: szilícium, rozsdamentes acél Névleges méréstartomány: 0 70 bar Pontosság: 0,075%, 0,1%, 0,5%, 1% -40 C +85 C -40 C +125 C 4 20 ma, 0 10V, HART Ø6,6 x 11 (Ø6-os flexicsőhöz), Ø4,45 x 10 (Ø4-es flexicsőhöz) ¼", ½" BSP; ¼", ½" NPT M20x1,5 IP54, IP65, NIPRESS D Relatív mérési mód Méréstartomány szűkítés Akár 2 kontaktus kimenet Alumíniumöntvény ház Maximális statikus túlnyomás 400 bar Nagyfokú pontosság Robosztus kivitel, megbízhatóság HASTELLOY érzékelős kivitel Ex ia kivitel* Gázok, sűrített levegő és folyadékok nyomáskülönbségének mérésére zárt, nyomás alatt lévő tartályokban Gépészet és üzemtervezés, épületgépészet Vegy-, energia-, élelmiszeripar Szűk helyen is alkalmazható típusok NIPRESS DD *Ex ia vagy SIL verzióra való igény esetén kérjen egyedi árajánlatot az árlistában szereplő adatok alapján, a NIVELCO zrt. az ez alapján küldött megrendelést tekinti hivatalosnak.

12 JELFELDOLGOZÓK TÖBBCSATORNÁS FOLYAMATVEZÉRLŐ KAPCSOLÓTÁBLA SZABÁLYOZÓ Távadók távprogramozása, kijelzése, folyamatszabályozás HART kommunikációjú készülékkel Grafikus LCD vagy OLED pontmátrix kijelző, háttérvilágítással Mérésadatgyűjtő funkció; belső memória: 4 MB, bővítés: SD kártya (max. 64 GB) foglalat Mért érték megjelenítése oszlopdiagrammon Egyszerű programozás 6 nyomógombbal Távadó működés ellenőrzés Távadók távprogramozása, galvanikus leválasztása Adattovábbítás RS485 soros vonalon Mezőgazdaság Építőanyag-ipar Vegyipar Élelmiszeripar Energiaipar Petrolkémiai ipar Műanyagipar Víz- és szennyvízipar 11,4 40 V DC, 11,4 28 V AC, V AC Hőmérséklet: -20 C +50 C Bemenet: 1 15 HART távadó Kimenetek, alapkészüléknél: max. 2 db 4 20 ma max. 5 db jelfogó max. 2 db RS485 Kimenetek, bővítő egység: max. 16 db 4 20 ma max. 64 db jelfogó max. 2 db RS485 Mérésadatgyűjtés: SD kártya (max. 64 GB), Flash memória, USB port IP65, IEC Ex, INMETRO MultiCONT UNIVERZÁLIS SZIVATTYÚVEZÉRLŐ Táblaműszer kivitel Pt100, Ni100, J, K, S típ. érzékelő vagy 4 20 ma áram, 0 10 V feszültség bemenet 4 digites LED kijelző Nagy terhelhetőségű jelfogó vagy analóg kimenet 4 20 ma kimenet, szabadon állítható PD vagy PID szabályozó algoritmus Öntanuló üzemmód Maximum 3 db távadó tápellátás Hőmérséklet kijelzésre Kapcsolási, szabályozási vagy távadási feladatokra Hűtés-fűtés szabályozásra Mezőgazdaság Építőanyag-ipar Vegyipar Élelmiszeripar Petrolkémiai ipar Víz- és szennyvízipar Műanyagipar V AC V AC V DC -10 C +55 C Bemenet: univerzális jelfogó, 4 20 ma, RS485, távadó tápellátás, SSR meghajtó Kijelzés: kétsoros 4 digites LED IP20 / IP66 UNICONT PM UNIVERZÁLIS BŐVÍTŐ MODUL Költséghatékony, automatikus szívattyúvezérlő rendszer Ultrahangos szintmérés 0,4 m 3 m méréstartomány Beépített időautomatika Karbantartást nem igényel Opcionális szárazonfutás vagy túltöltésvédelem Elárasztás védett szenzor Maximum 1 kw kapcsolási teljesítmény Beépített motor- vagy vezetékvédelem Beépített kismegszakító Kisméretű szennyvízaknák, zsompok, víztározók automatikus szintvezérlésére Lakossági szennyvízaknákhoz Egyfázisú szivattyúk (max. 1 kw) vezérlésére Víz- és szennyvízipar ÁRAMVEZÉRELT KAPCSOLÓ MultiCONT bővítő modul RS485 kommunikáció Áramgenerátoros kivitel: 2 db 4 20 ma távadó kimenet Relé kimenetes kivitel: 2 db programozható jelfogó Vegyes kimenetű kivitel: 1 db 4 20 ma és 1 db jelfogó kimenet Kimeneteinek bővítésére MultiCONT-hoz, PLC-hez Szabályozási, határérték-jelzési feladatokra Galvanikus leválasztásra 230 V AC Környezeti hőmérséklet (automatika): -25 C +45 C (érzékelő) -25 C +60 C záró érintkező 250 V AC, 8A, AC1 automatika: falra szerelhető érzékelő: 1" automatika: IP65, érzékelő: IP68 24 V DC -10 C +50 C Bemenet: RS485 interface 2 db jelfogó 250 V AC, 8 A, AC1 2 db 4 20 ma 1 db jelfogó + 1 db 4 20 ma DIN sínre szerelhető (modulszélesség: 36 mm) IP V AC, 230 V AC, 24 V AC/DC -25 C +55 C Bemenet: 4 20 ma 1db jelfogó záróérintkező, 250 V AC, 8 A, AC1 DIN sínre szerelhető (modulszélesség: 36 mm) IP20 UNICONT PSW UNICONT PJK 4 20 ma-es áramhurokba köthető kapcsoló Alsó-felső határérték kapcsolás 2-vezetékes távadó tápellátás Galvanikus leválasztás Részben gyújtószikramentes 4 20 ma komparálásra Vezeték-állapot figyelésre Kontaktus-állapot figyelésre Rezgővilla tápellátására Galvanikus leválasztásra UNICONT PKK

13 KIEGÉSZÍTŐK HUROKÁRAM KIJELZŐ GYÚJTÓSZIKRAMENTES LEVÁLASZTÓ TÁPEGYSÉG Áramhurokba köthető kijelző Segédenergia nélküli működés 2-vezetékes kivitelnél Helyszínre telepíthető Szabadon skálázható 20 mm-es karakterméret 4 20mA / HART átalakító Választható fizikai paraméter készlet Rozsdamentes nyomásálló tokozás Szint, térfogat, hőmérséklet, nyomás, stb. kijelzésre Kijelző nélküli távadók kiegészítésére Integrált kivitelű távadók kimeneti jelének kijelzésére V DC -40 C +70 C Bemenet: 4 20 ma 4 20 ma, 4 20 ma + HART Kijelzés: 6 digites LCD, INMETRO UNICONT PDF TÁPEGYSÉG Gyújtószikramentes leválasztás és távadó táplálás Gyors vagy precíziós kivitel Más gyártók HART os készülékeihez is használható Nagypontosságú és gyors beállású távadókhoz Robbanásbiztos helyen üzemelő távadókhoz Hitelesíthető mérések műszereinek táplálására és a kommunikáció leválasztására V DC Kimenő feszültség: 24 V DC -20 C +60 C Bemenet / kimenet: 4 20 ma + HART Pontosság: 1 µa, 8 µa Válaszidő: 5 ms, 100 ms DIN sínre szerelhető (modulszélesség: 22,5 mm) IP20, IEC Ex UNICONT PGK KOMMUNIKÁCIÓS MODUL IDŐRELÉ HART -os távadók PC-re kapcsolásához Csatlakozás a számítógéphez USB, RS485 portjához vagy Bluetooth kapcsolattal KLEPS2 csatlakozós, hordozható kivitel USB csatlakozás esetén külső tápfeszültséget nem igényel Galvanikus leválasztás Részben gyújtószikramentes kivitel 24 V-os áramhurok tápellátás (SAT-504) Sínre szerelhető kivitel Stabilizált 12 V / 24 V DC Túláram és rövidzár védelem Multifunkciós vagy ütemadó kivitel 2 vagy 10 funkció Széles, átkapcsolható időtartományok Univerzális tápfeszültség Analóg távadók tápellátására Érzékelők tápellátására Leválasztó és kiegészítő modulok tápellátása Technológiai berendezések időzítésére (pl.: világítás, fűtés, motor, ventilátor vezérlés) Sorrendi vezérlésre V AC 230 V AC / Hz +15%, -10% Teljesítmény felvétel: max. 70 VA / 37 W Kimeneti feszültség: 12,2 V DC ±2%; 2500 ma, 24,2 V DC ±2%; 1250 ma -20 C +40 C Elektromos csatlakozás: sorkapocs; max. 2,5 mm2 huzalkeresztmetszet DIN sínre szerelhető (modulszélesség: 52 mm) IP V AC/DC Időtartományok: 0,1 s 100 nap váltókontaktus, 250 V, 16 A, AC1 DIN sínre szerelhető (modulszélesség: 17,6 mm) IP20 USB porton keresztül, 24 V DC vagy Powerbank Bemenet: HART (KLEPS2 vagy sorkapocs) USB / RS485 / Bluetooth DIN sínre szerelhető (modulszélesség: 35 mm) vagy hordozható kivitel IP20 NIPOWER NITIME Mérési adatok továbbítása PC-re Mérőrendszerbe történő integrációhoz Helyszíni HART programozáshoz UNICOMM

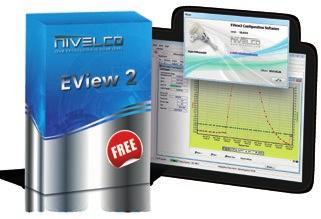

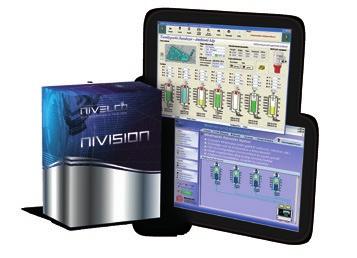

14 SZOFTVEREK FOLYAMATMEGJELENÍTŐ HART KONFIGURÁCIÓS PROGRAM HART -os készülékek lekérdezése és programozása Linearizációs táblák kezelése Visszhang térkép megjelenítése Szenzor kalibráció Adatgyűjtési funkció Akár 10 HART modem együttes kezelése Ipari folyamatok megjelenítése és követése Távadó konfiguráció Tartályparkok megjelenítése Tartálykonfiguráció Kommunikáció: Multifunkcionális eszközökkel HART kimenetű távadókkal Analóg távadókkal Kapcsolókkal Online programozhatóság Valósidejű trendkészítés Adatok gyűjtése és archiválása, adatbázis-kezelés, naplózás (Excel, HTML vagy SQL) Komplett riasztásrendszerek Intraneten és Interneten keresztüli működés Operációs rendszer: MS Windows 2000, XP, Vista, 7, 8, 10 Csatlakozás: RS232, RS485, USB Szükséges tárterület: Min. 5 GB Operációs rendszer: MS Windows 2000, XP, Vista, 7, 8, 10 Szükséges tárterület: 100 MB Memória: 512 MB RAM HART Modem: UNICOMM SAT-304, SAK-305, SAT-504 NIVISION Távadók üzembe helyezéséhez Távoli programozáshoz Mérési eredmények megjelenítéséhez Hibafeltárásra Rövid idejű adatgyűjtésre EView2

15 leveg19m0621b NIVELCO a Magyar Paralimpiai Csapat hivatalos támogatója Viszonteladó partner: MILE Kft Budapest, Mádi utca 52. Tel: (1) milekft@mile-kft.hu NIVELCO IPARI ELEKTRONIKA ZRT. H 1043 Budapest, Dugonics utca 11. Tel.: (36-1) Fax: (36-1) marketing@nivelco.com Export: sales@nivelco.com NIVELCO Messtechnik GmbH A 1020 Wien, Untere Donaustraße / 6. OG Tel.: ; Fax: austria@nivelco.com NIVELCO Instruments India Pvt. Ltd. MALHAR, Plot No 18, S.No. 2, Near Rajaram Bridge, Karve Nagar; Pune, Tel. / fax: india@nivelco.com SC NIVELCO Tehnica Măsurării SRL. RO , Sangeorgiu de Mures, str. Narciselor nr. 17 Tel. / fax: romania@nivelco.com ООО "НИВЕЛКО-Рус" Россия, г. Москва, г. Троицк, ул. Лесная, 4Б, офис 301 (Дом предпринимателей) Tel. / Fax: Mobile: russia@nivelco.com NIVELCO Mjerna Tehnika d.o.o. Prolaz M. K. Kozulić 2/4, HR 51000, Rijeka Tel.: ; Fax: croatia@nivelco.com NIVELCO USA LLC 1300 Iroquois Avenue, Suite 205 Naperville, IL Tel.: Tel.: usa@nivelco.com NIVELCO Bohemia s.r.o. Měnín 523, Brno-venkov Tel.: Tel.: bohemia@nivelco.com NIVELCO Poland Sp.z.o.o. ul. Chorzowska 44b PL Gliwice Tel.: Fax: poland@nivelco.com NIVELCO a műszaki adatok változtatási jogát fenntartja.

16 SZINTTÁVADÓK PiloTREK MicroTREK NIVOCAP NIVOPRESS D NIVOPRESS N NIVOTRACK NIVOFLIP EasyTREK EchoTREK SZINTKAPCSOLÓK NIVOFLOAT NIVOCONT K NIVOMAG NIVOPOINT NIVOSWITCH NIVOCONT R NIVOROTA NIVOCAP CK ANALITIKAI TÁVADÓK AnaCONT LEP / LER AnaCONT LED AnaCONT LCK ÁRAMLÁSMÉRŐK ISOMAG ISOFLUX NIVOSONAR HŐMÉRSÉKLETMÉRŐK THERMOPOINT THERMOCONT TT THERMOCONT TS / TP THERMOCONT TN / TX IPARI ÉRZÉKELŐK NIMET NIRED MICROSONAR NYOMÁSÉRZÉKELŐK NIPRESS DK NIPRESS D NIPRESS DD JELFELDOLGOZÓK MultiCONT UNICONT PM UNICONT PSW KIEGÉSZÍTŐK UNICONT PJK UNICONT PKK UNICONT PD UNICONT PGK NIPOWER NITIME UNICOMM SZOFTVEREK NIVISION EView2
