2 Tartalomjegyzék ÁLTALÁNOS TUDNIVALÓK... 3 MEGENGEDETT FŰTŐANYAGOK... 3 APRÍTÉK- ÉS PELLETKAZÁN HPKI-K KW... 4 (ALÁTOLÓ TÜZELÉS)... 4 APRÍTÉK- ÉS PELLETKAZÁN HPKI-R KW... 7 (VÁNDORROSTÉLYOS-LÉGHŰTÉSES)... 7 VEZÉRLÉS PELLET- ÉS APRÍTÉKKAZÁNHOZ... 9 CELLÁS ADAGOLÓ... 9 BEHORDÓ SZERKEZETEK APRÍTÉK KAZÁNOKHOZ KAPARÓKAROS BEHORDÓ STANDARD TOLÓPADLÓS KONTÉNER C ÉKLÉTRÁS BEHORDÓ EMELŐ- ÉS SZÁLLÍTÓCSIGA APRÍTÉK STANDARDCSIGA PELLETHEZ EMELŐCSIGA PELLETHEZ FŰTŐKONTÉNER BETÖLTŐ RENDSZEREK EGYEBEK kw biomassza fűtés árlista Verziószám: 2014/1 2/24

3 Általános tudnivalók A Thonauer Kft a GILLES Energie- und Umwelttechnik GmbH & Co KG termékeinek magyarországi forgalmazója. Jótállás csak akkor érvényes, ha a szerelés és üzembehelyezés a Thonauer Kft által történt, a készülékek karbantartását a Thonauer Kft végzi, valamint a készülék rendeltetésszerű használatban áll, és megfelelő fűtőanyaggal működik. Az itt felsoroltakon túl Általános Üzleti feltételeink érvényesek, lásd Az árak nettó, ÁFA nélkül értendők. Az árak tartalmazzák a magyarországi helyszínre szállítást. A készülékek épületgépészeti tervezést követően építhetőek csak be. Változtatások és nyomdahibák joga fenntartva. A képek szimbolikus képek. A méret és tömeg értékek nem elkötelezettséggel bíró adatok. Összeszerelési és üzembehelyezési árajánlatért kérjük, forduljon hozzánk bizalommal. Megengedett fűtőanyagok Faapríték W20, W30, W35 ÖNORM M7133 Energia-apríték G30 finom apríték Energiaapríték G50 középfinom apríték. A BimSchV (Szövetségi Immisszióvédelmi Rendelet) ( ) szerinti 4. tüzelőanyagosztályba sorolt, legfeljebb 50 mm élhosszúságú faapríték Fapellet PVA minőségi besorolás szerinti fapellet. DIN (Német Ipari Szabvány) szerinti fapellet. Faforgács Fűrészpor és faipari hulladék 1. BimSchV (Szövetségi Immisszióvédelmi Rendelet) szerinti 4. tüzelőanyag-osztály Egyéb fűtőanyag A berendezés az alábbi meghatározás szerinti természetes fával történő üzemre lett tervezve: Nedvességtartalom: max. 35% nedvességtartalmú tüzelőanyag Darabméret: max. 50 mm Végdarabok: max. 1% 120 mm-ig Finom tüzelőanyag aránya: max. 5% Ø < 3 mm átmérővel Fakéreg aránya: max. 10% Az idegen részek, mint pl. kövek, föld, fémdarabok, túlméretes fadarabok, stb. a tüzelőanyagtovábbító berendezések dugulásához és meghibásodásához, ill. a tűztér salakosodásához és bepiszkolódásához vezethetnek. A tüzelőanyag nedvességtartalma semmi esetre sem lehet magasabb a fent megadott értékeknél, különben a kazán nem tudja azt megfelelően elégetni. Az elérhető égési hőmérsékletek ez által túl alacsonyak lesznek, a füstkibocsátás pedig túl magas lesz. Fennáll annak a veszélye is, hogy a tűztér túltöltődik, és a láng elalszik. Minden más tüzelőanyag, ami nem természetes fa vagy a fafeldolgozó-iparból származó maradékfa, mint pl. öregfa, problémás fahulladék, stb. nem rendeltetésszerű tüzelőanyag, és a berendezés károsodásához (pl. korrózió, mechanikai meghibásodások) és környezetszennyezéshez (pl. nehézfém kibocsátás) vezethetnek. Kérjük, semmi esetre se töltsön a kazánba ilyen nem rendeltetésszerű tüzelőanyagokat! kw biomassza fűtés árlista Verziószám: 2014/1 3/24

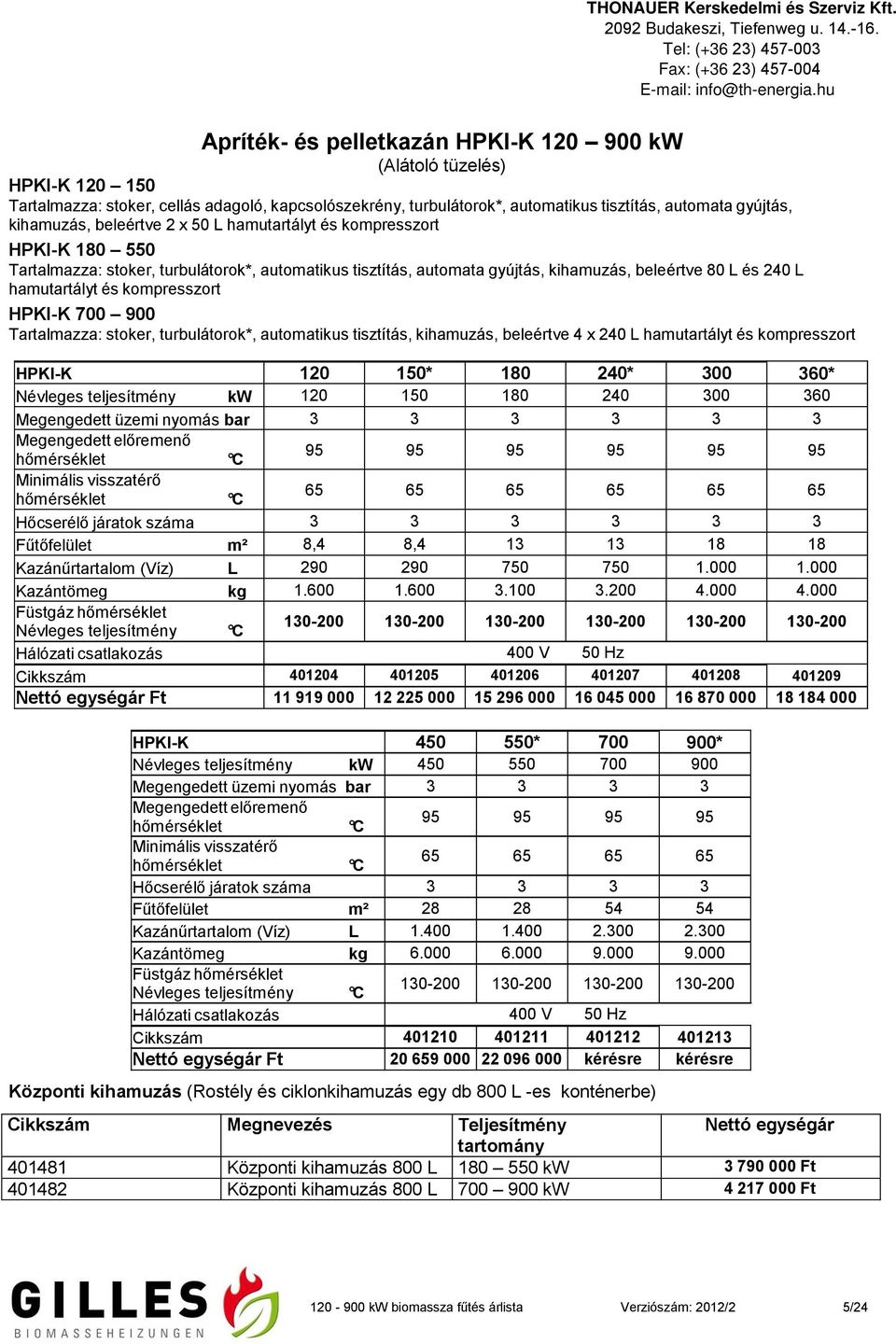

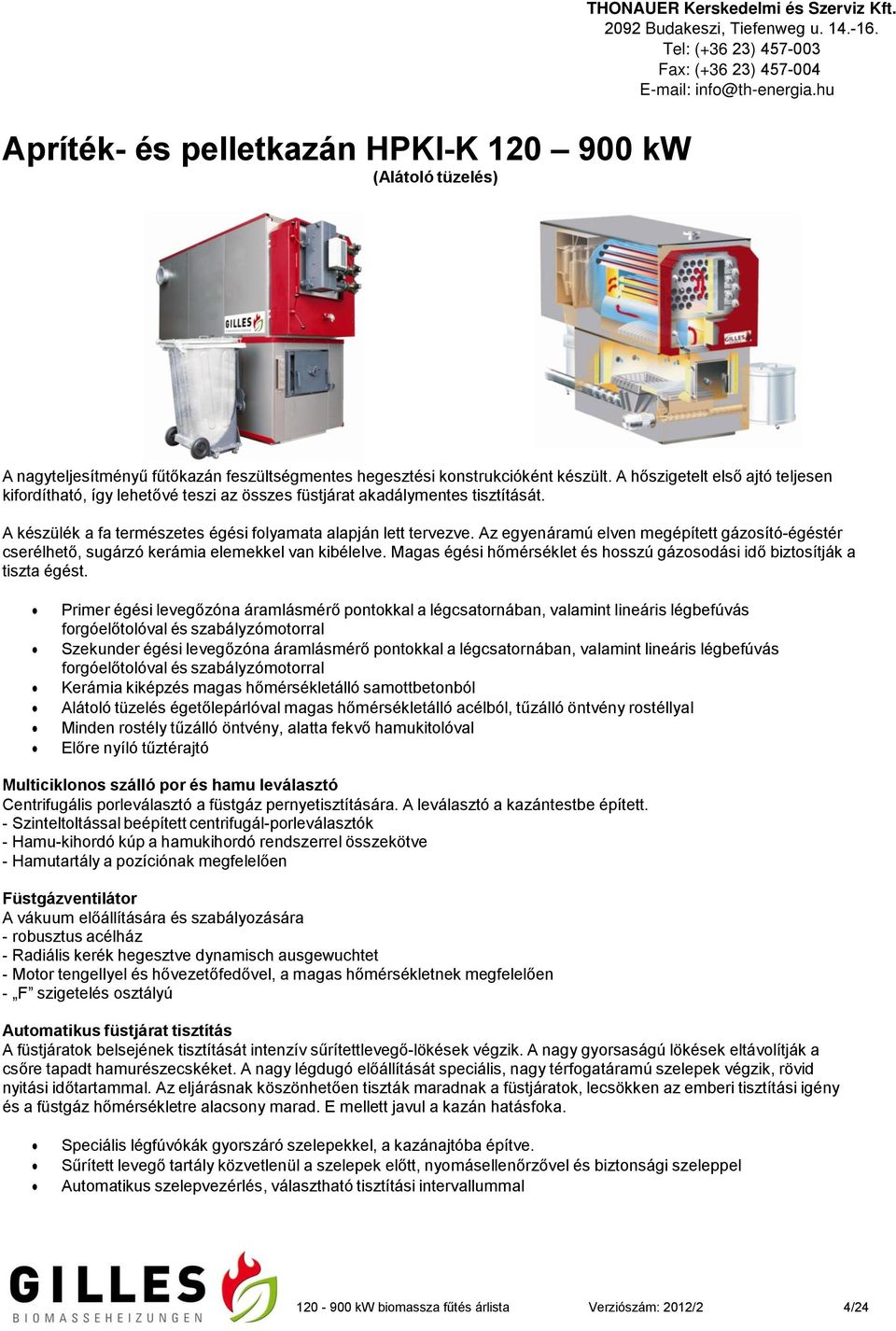

4 Apríték- és pelletkazán HPKI-K kw (Alátoló tüzelés) A nagyteljesítményű fűtőkazán feszültségmentes hegesztési konstrukcióként készült. A hőszigetelt első ajtó teljesen kifordítható, így lehetővé teszi az összes füstjárat akadálymentes tisztítását. A készülék a fa természetes égési folyamata alapján lett tervezve. Az egyenáramú elven megépített gázosító-égéstér cserélhető, sugárzó kerámia elemekkel van kibélelve. Magas égési hőmérséklet és hosszú gázosodási idő biztosítják a tiszta égést. Primer égési levegőzóna áramlásmérő pontokkal a légcsatornában, valamint lineáris légbefúvás forgóelőtolóval és szabályzómotorral Szekunder égési levegőzóna áramlásmérő pontokkal a légcsatornában, valamint lineáris légbefúvás forgóelőtolóval és szabályzómotorral Kerámia kiképzés magas hőmérsékletálló samottbetonból Alátoló tüzelés égetőlepárlóval magas hőmérsékletálló acélból, tűzálló öntvény rostéllyal Minden rostély tűzálló öntvény, alatta fekvő hamukitolóval Előre nyíló tűztérajtó Multiciklonos szálló por és hamu leválasztó Centrifugális porleválasztó a füstgáz pernyetisztítására. A leválasztó a kazántestbe épített. - Szinteltoltással beépített centrifugál-porleválasztók - Hamu-kihordó kúp a hamukihordó rendszerrel összekötve - Hamutartály a pozíciónak megfelelően Füstgázventilátor A vákuum előállítására és szabályozására - robusztus acélház - Radiális kerék hegesztve dynamisch ausgewuchtet - Motor tengellyel és hővezetőfedővel, a magas hőmérsékletnek megfelelően - F szigetelés osztályú Automatikus füstjárat tisztítás A füstjáratok belsejének tisztítását intenzív sűrítettlevegő-lökések végzik. A nagy gyorsaságú lökések eltávolítják a csőre tapadt hamurészecskéket. A nagy légdugó előállítását speciális, nagy térfogatáramú szelepek végzik, rövid nyitási időtartammal. Az eljárásnak köszönhetően tiszták maradnak a füstjáratok, lecsökken az emberi tisztítási igény és a füstgáz hőmérsékletre alacsony marad. E mellett javul a kazán hatásfoka. Speciális légfúvókák gyorszáró szelepekkel, a kazánajtóba építve. Sűrített levegő tartály közvetlenül a szelepek előtt, nyomásellenőrzővel és biztonsági szeleppel Automatikus szelepvezérlés, választható tisztítási intervallummal kw biomassza fűtés árlista Verziószám: 2012/2 4/24

5 Apríték- és pelletkazán HPKI-K kw (Alátoló tüzelés) HPKI-K Tartalmazza: stoker, cellás adagoló, kapcsolószekrény, turbulátorok*, automatikus tisztítás, automata gyújtás, kihamuzás, beleértve 2 x 50 L hamutartályt és kompresszort HPKI-K Tartalmazza: stoker, turbulátorok*, automatikus tisztítás, automata gyújtás, kihamuzás, beleértve 80 L és 240 L hamutartályt és kompresszort HPKI-K Tartalmazza: stoker, turbulátorok*, automatikus tisztítás, kihamuzás, beleértve 4 x 240 L hamutartályt és kompresszort HPKI-K * * * Névleges teljesítmény kw Megengedett üzemi nyomás bar Megengedett előremenő hőmérséklet C Minimális visszatérő hőmérséklet C Hőcserélő járatok száma Fűtőfelület m² 8,4 8, Kazánűrtartalom (Víz) L Kazántömeg kg Füstgáz hőmérséklet Névleges teljesítmény C Hálózati csatlakozás 400 V 50 Hz Cikkszám Nettó egységár Ft HPKI-K * * Névleges teljesítmény kw Megengedett üzemi nyomás bar Megengedett előremenő hőmérséklet C Minimális visszatérő hőmérséklet C Hőcserélő járatok száma Fűtőfelület m² Kazánűrtartalom (Víz) L Kazántömeg kg Füstgáz hőmérséklet Névleges teljesítmény C Hálózati csatlakozás 400 V 50 Hz Cikkszám Nettó egységár Ft kérésre kérésre Központi kihamuzás (Rostély és ciklonkihamuzás egy db 800 L -es konténerbe) Cikkszám Megnevezés Teljesítmény Nettó egységár tartomány Központi kihamuzás 800 L kw Ft Központi kihamuzás 800 L kw Ft kw biomassza fűtés árlista Verziószám: 2012/2 5/24

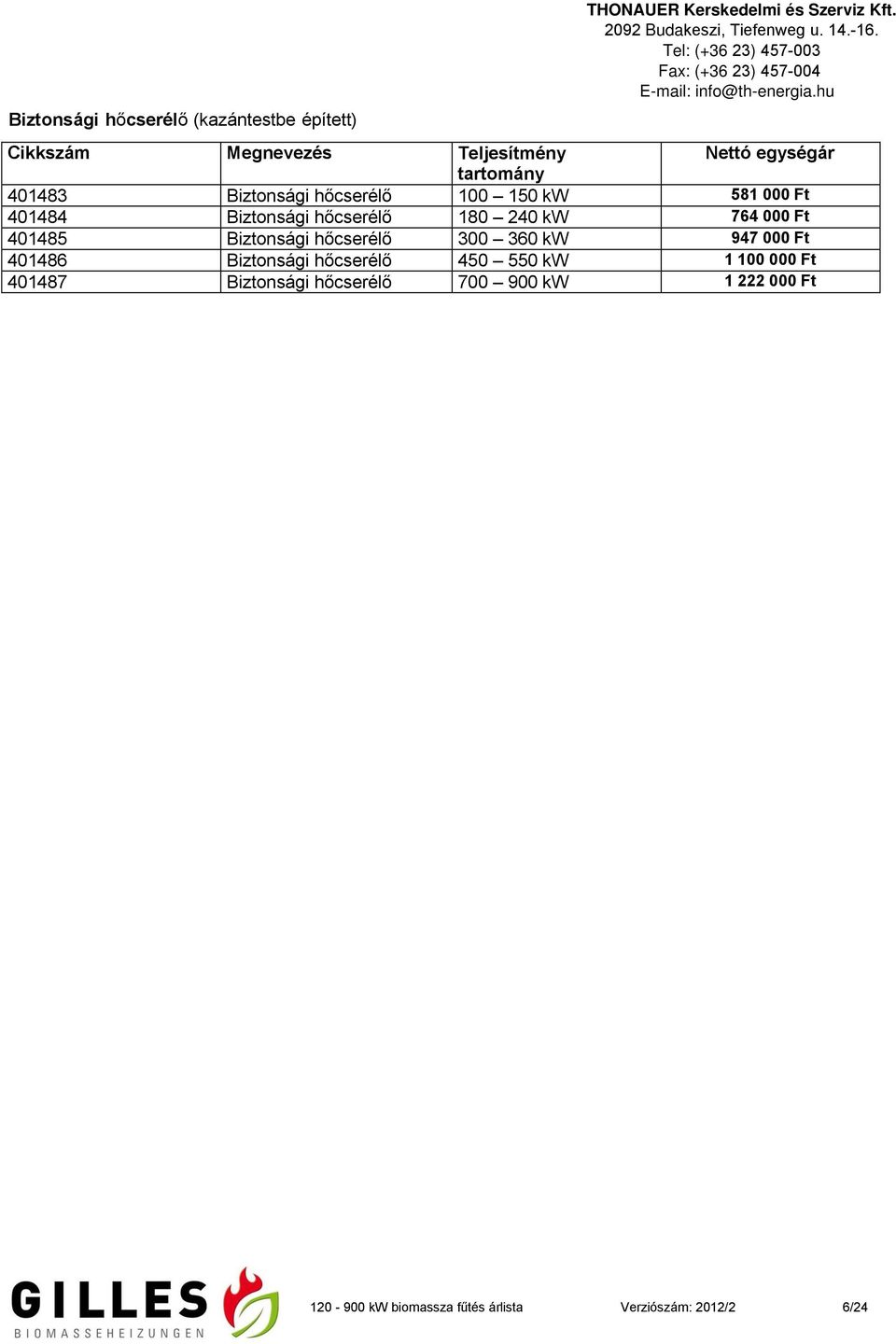

6 Biztonsági hőcserélő (kazántestbe épített) Cikkszám Megnevezés Teljesítmény Nettó egységár tartomány Biztonsági hőcserélő kw Ft Biztonsági hőcserélő kw Ft Biztonsági hőcserélő kw Ft Biztonsági hőcserélő kw Ft Biztonsági hőcserélő kw Ft kw biomassza fűtés árlista Verziószám: 2012/2 6/24

7 Apríték- és pelletkazán HPKI-R kw (Vándorrostélyos-léghűtéses) A nagyteljesítményű fűtőkazán feszültségmentes hegesztési konstrukcióként készült. A hőszigetelt első ajtó teljesen kifordítható, így lehetővé teszi az összes füstjárat akadálymentes tisztítását. Vándorrostélyos tüzelés, ami szárítja, elgázosítja és elégeti a fűtőanyagot, valamint biztosítja az égőkamra folyamatos hamukitolását Duplafalú acélház az égési levegő előmelegítésére, valamint a kerámia kazánbélés belső horganyzott lemezének hűtésére Primer égési levegőzóna 1 és 2 áramlásmérő pontokkal a légcsatornában, valamint lineáris légbefúvás forgóelőtolóval és szabályzómotorral Szekunder égési levegőzóna 1 és 2 áramlásmérő pontokkal a légcsatornában, valamint lineáris légbefúvás forgóelőtolóval és szabályzómotorral Karbantartásmentes, csúszó kivitelezésű rostélykocsik, amiken a mozgó rostélyok vannak (oldalról cserélhetőek) Rostélylapok tűzálló, acélöntvény ötvözetből, speciális, átlapolásos bordákkal, ami minimalizálja a rostély átesését, valamint hűtést biztosít az égési levegővel A vándorrostély hidraulikus meghajtással mozgatott Sugárzó boltozat, elemekből építve, a bolt két részből tevődik össze a dilatáció felvétele miatt Kerámia kazánbélés az égőtérben, magashőmérséklet-álló beton, réteges felépítésű Tűztérajtók dupla zsanérral az égéstér frontoldalán Tisztító és karbantartó ajtók a rostély alatt A rostélyok végén van a kihamuzás, automata hamukihordóval Multiciklonos szálló por és hamu leválasztó Centrifugális porleválasztó a füstgáz pernyetisztítására. A leválasztó a kazántestbe épített. - Szinteltoltással / több szintű beépített centrifugálporleválasztók - Hamu-kihordó kúp a hamukihordó rendszerrel összekötve - Hamutartály a pozíciónak megfelelően Füstgázventilátor A vákuum előállítására és szabályozására - robusztus acélház - Radiális kerék hegesztve dynamisch ausgewuchtet - Motor tengellyel és hővezetőfedővel, a magas hőmérsékletnek megfelelően - F szigetelés osztályú Automatikus füstjárat tisztítás A füstjáratok belsejének tisztítását intenzív sűrítettlevegő-lökések végzik. A nagy gyorsaságú lökések eltávolítják a csőre tapadt hamurészecskéket. A nagy légdugó előállítását speciális, nagy térfogatáramú szelepek végzik, rövid nyitási időtartammal. Az eljárásnak köszönhetően tiszták maradnak a füstjáratok, lecsökken az emberi tisztítási igény és a füstgáz hőmérsékletre alacsony marad. E mellett javul a kazán hatásfoka. - Speciális légfúvókák gyorszáró szelepekkel, a kazánajtóba építve. - Sűrített levegő tartály közvetlenül a szelepek előtt, nyomásellenőrzővel és biztonsági szeleppel - Automatikus szelepvezérlés, választható tisztítási intervallummal kw biomassza fűtés árlista Verziószám: 2012/2 7/24

8 Apríték- és Pelletkazán HPKI-R kw (Vándorrostélyos-léghűtéses) HPKI-R Tartalmazza: stoker, turbulátorok*, automatikus tisztítás, automata gyújtás (550 kw-ig), kihamuzás, beleértve 2 x 240 L hamutartályt és kompresszort HPKI-R Tartalmazza: stoker, turbulátorok*, automatikus tisztítás, központi kihamuzás, beleértve 1 x 800 L hamutartályt és kompresszort HPKI-R 150* * * * 700 Névleges teljesítmény kw Megengedett üzemi nyomás bar Megengedett előremenő hőmérséklet C Minimális visszatérő hőmérséklet C Hőcserélő járatok száma Fűtőfelület m² Kazánűrtartalom (Víz) L Kazántömeg kg Füstgáz hőmérséklet Névleges teljesítmény C Hálózati csatlakozás 400 V 50Hz Cikkszám Nettó egységár Ft HPKI-R 900* Névleges teljesítmény kw 900 Megengedett üzemi nyomás bar 3 Megengedett előremenő hőmérséklet C 95 Minimális visszatérő hőmérséklet C 65 Hőcserélő járatok száma 3 Fűtőfelület m² 54 Kazánűrtartalom (Víz) L Kazántömeg kg Füstgáz hőmérséklet Névleges teljesítmény C Hálózati csatlakozás 400 V 50Hz Cikkszám Nettó egységár Ft kérésre Központi kihamuzás Rostély és ciklonkihamuzás egy db 800 L-es konténerbe) Cikkszám Megnevezés Teljesítmény tartomány Nettó egységár Központi kihamuzás 800 L kw Ft Rostély alatti kihamuzás Cikkszám Megnevezés Teljesítmény tartomány Nettó egységár Rostély alatti kihamuzás 300 kw Ft Rostély alatti kihamuzás 360 kw Ft kw biomassza fűtés árlista Verziószám: 2012/2 8/24

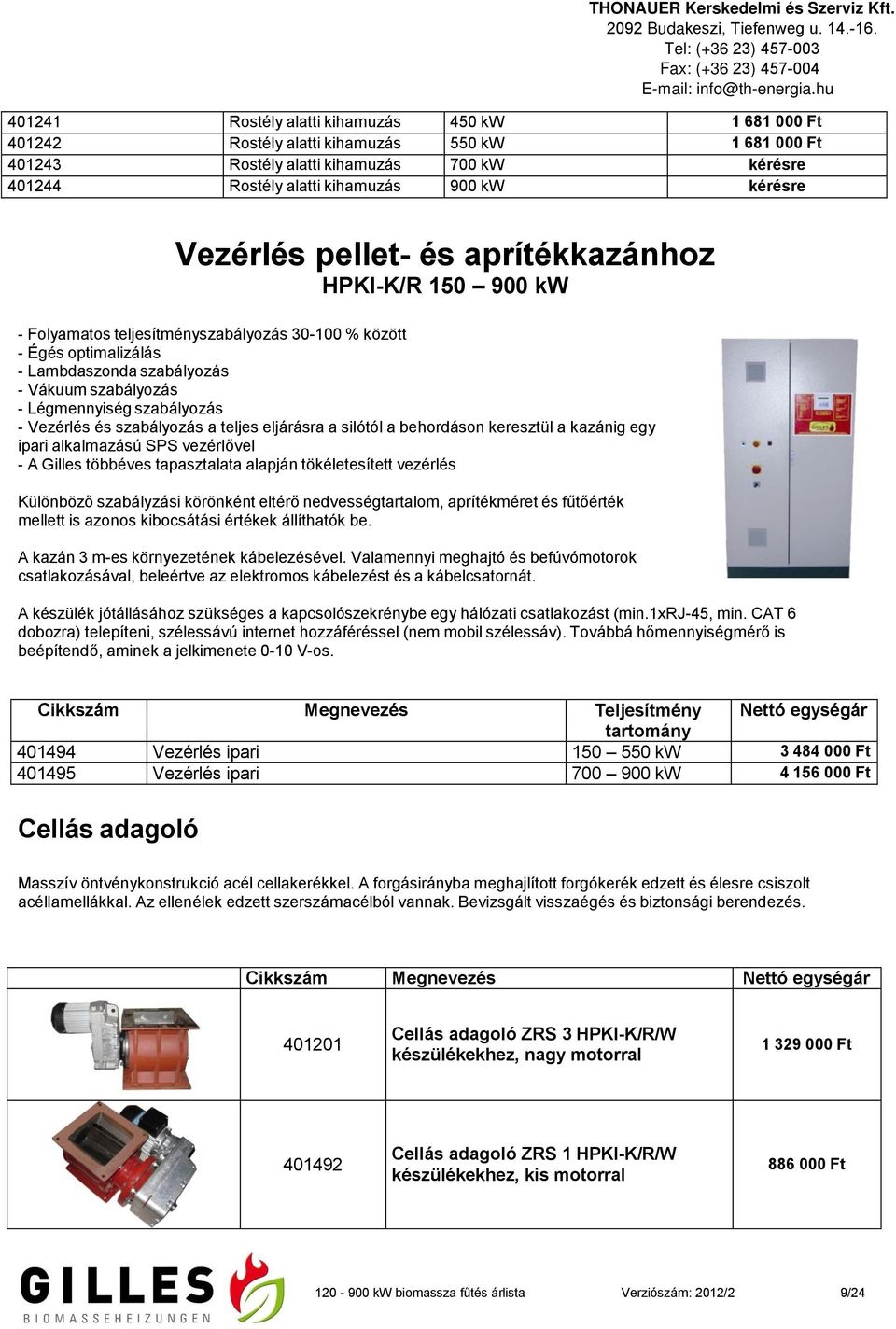

9 Rostély alatti kihamuzás 450 kw Ft Rostély alatti kihamuzás 550 kw Ft Rostély alatti kihamuzás 700 kw kérésre Rostély alatti kihamuzás 900 kw kérésre Vezérlés pellet- és aprítékkazánhoz HPKI-K/R kw - Folyamatos teljesítményszabályozás % között - Égés optimalizálás - Lambdaszonda szabályozás - Vákuum szabályozás - Légmennyiség szabályozás - Vezérlés és szabályozás a teljes eljárásra a silótól a behordáson keresztül a kazánig egy ipari alkalmazású SPS vezérlővel - A Gilles többéves tapasztalata alapján tökéletesített vezérlés Különböző szabályzási körönként eltérő nedvességtartalom, aprítékméret és fűtőérték mellett is azonos kibocsátási értékek állíthatók be. A kazán 3 m-es környezetének kábelezésével. Valamennyi meghajtó és befúvómotorok csatlakozásával, beleértve az elektromos kábelezést és a kábelcsatornát. A készülék jótállásához szükséges a kapcsolószekrénybe egy hálózati csatlakozást (min.1xrj-45, min. CAT 6 dobozra) telepíteni, szélessávú internet hozzáféréssel (nem mobil szélessáv). Továbbá hőmennyiségmérő is beépítendő, aminek a jelkimenete 0-10 V-os. Cikkszám Megnevezés Teljesítmény Nettó egységár tartomány Vezérlés ipari kw Ft Vezérlés ipari kw Ft Cellás adagoló Masszív öntvénykonstrukció acél cellakerékkel. A forgásirányba meghajlított forgókerék edzett és élesre csiszolt acéllamellákkal. Az ellenélek edzett szerszámacélból vannak. Bevizsgált visszaégés és biztonsági berendezés. Cikkszám Megnevezés Nettó egységár Cellás adagoló ZRS 3 HPKI-K/R/W készülékekhez, nagy motorral Ft Cellás adagoló ZRS 1 HPKI-K/R/W készülékekhez, kis motorral Ft kw biomassza fűtés árlista Verziószám: 2012/2 9/24

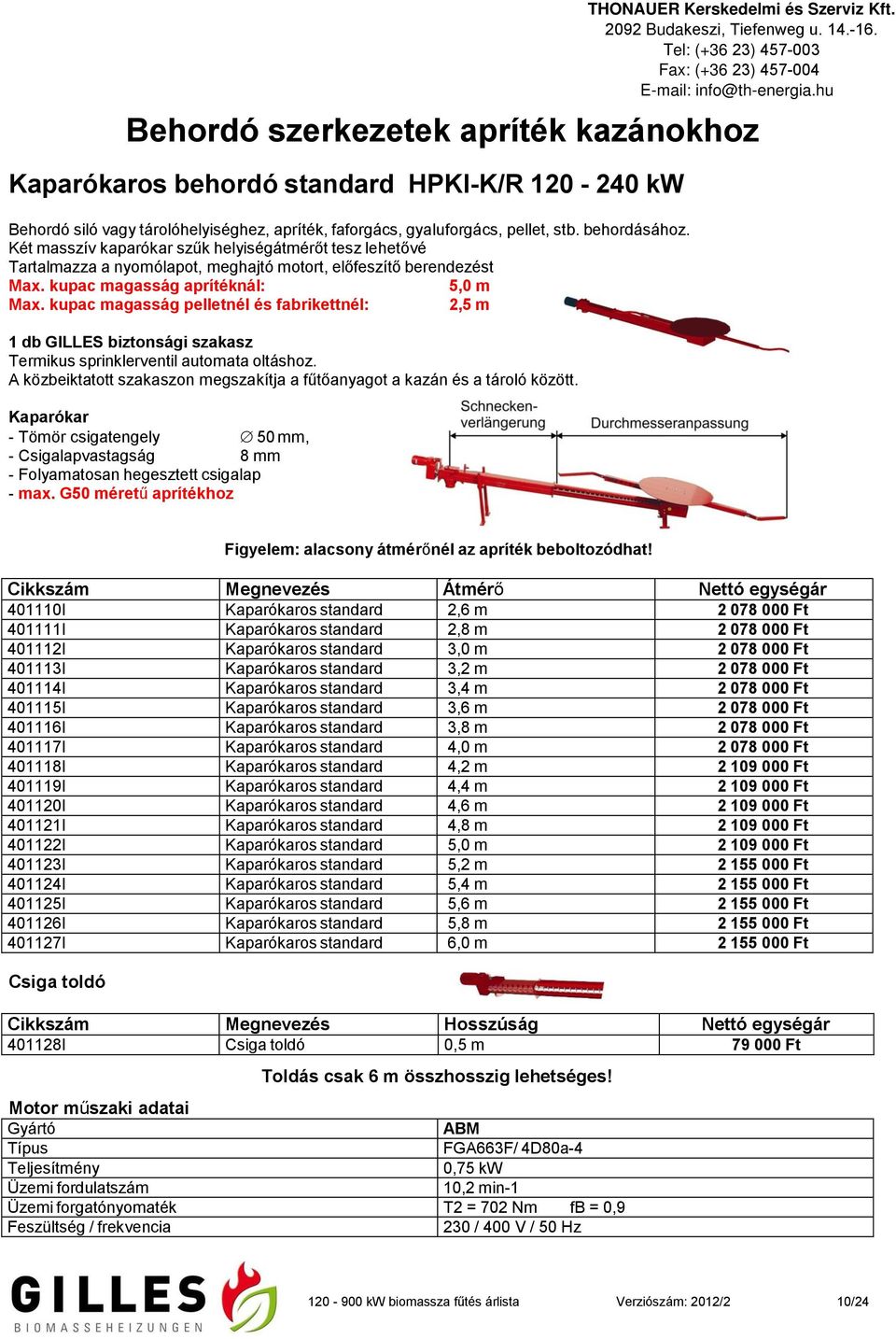

10 Behordó szerkezetek apríték kazánokhoz Kaparókaros behordó standard HPKI-K/R kw Behordó siló vagy tárolóhelyiséghez, apríték, faforgács, gyaluforgács, pellet, stb. behordásához. Két masszív kaparókar szűk helyiségátmérőt tesz lehetővé Tartalmazza a nyomólapot, meghajtó motort, előfeszítő berendezést Max. kupac magasság aprítéknál: 5,0 m Max. kupac magasság pelletnél és fabrikettnél: 2,5 m 1 db GILLES biztonsági szakasz Termikus sprinklerventil automata oltáshoz. A közbeiktatott szakaszon megszakítja a fűtőanyagot a kazán és a tároló között. Kaparókar - Tömör csigatengely 50 mm, - Csigalapvastagság 8 mm - Folyamatosan hegesztett csigalap - max. G50 méretű aprítékhoz Figyelem: alacsony átmérőnél az apríték beboltozódhat! Cikkszám Megnevezés Átmérő Nettó egységár I Kaparókaros standard 2,6 m Ft I Kaparókaros standard 2,8 m Ft I Kaparókaros standard 3,0 m Ft I Kaparókaros standard 3,2 m Ft I Kaparókaros standard 3,4 m Ft I Kaparókaros standard 3,6 m Ft I Kaparókaros standard 3,8 m Ft I Kaparókaros standard 4,0 m Ft I Kaparókaros standard 4,2 m Ft I Kaparókaros standard 4,4 m Ft I Kaparókaros standard 4,6 m Ft I Kaparókaros standard 4,8 m Ft I Kaparókaros standard 5,0 m Ft I Kaparókaros standard 5,2 m Ft I Kaparókaros standard 5,4 m Ft I Kaparókaros standard 5,6 m Ft I Kaparókaros standard 5,8 m Ft I Kaparókaros standard 6,0 m Ft Csiga toldó Cikkszám Megnevezés Hosszúság Nettó egységár I Csiga toldó 0,5 m Ft Toldás csak 6 m összhosszig lehetséges! Motor műszaki adatai Gyártó ABM Típus FGA663F/ 4D80a-4 Teljesítmény 0,75 kw Üzemi fordulatszám 10,2 min-1 Üzemi forgatónyomaték T2 = 702 Nm fb = 0,9 Feszültség / frekvencia 230 / 400 V / 50 Hz kw biomassza fűtés árlista Verziószám: 2012/2 10/24

11 Kaparókaros behordó HPKI-K/R/W kw Teleszkópos behordó siló vagy tárolóhelyiséghez, apríték, faforgács, gyaluforgács, pellet, stb. behordásához. A siló közepén elhelyezendő. Két, automatikusan behajló karokkal Expander marók és belül lévő húzórugók, alacsony helyiségátmérőt tesz lehetővé Tartalmazza a speciális nyomólapot, meghajtó motort, előfeszítő berendezést 1 db GILLES biztonsági szakasz Termikus sprinklerventil automata oltáshoz. A közbeiktatott szakaszon megszakítja a fűtőanyagot a kazán és a tároló között. Kaparókar - Tömör csigatengely 60 mm, - Csigalapvastagság 8 mm - Folyamatosan hegesztett csigalap - Progresszív csigajárás - max. G50 méretű aprítékhoz - kupac magasság: max. 8 m Cikkszám Megnevezés Átmérő Nettó egységár Kaparókaros masszív 3,0 m Ft Kaparókaros masszív 3,2 m Ft Kaparókaros masszív 3,4 m Ft Kaparókaros masszív 3,6 m Ft Kaparókaros masszív 3,8 m Ft Kaparókaros masszív 4,0 m Ft Kaparókaros masszív 4,2 m Ft Kaparókaros masszív 4,4 m Ft Kaparókaros masszív 4,6 m Ft Kaparókaros masszív 4,8 m Ft Kaparókaros masszív 5,0 m Ft Kaparókaros masszív 5,2 m Ft Kaparókaros masszív 5,4 m Ft Kaparókaros masszív 5,6 m Ft Kaparókaros masszív 5,8 m Ft Kaparókaros masszív 6,0 m Ft Csiga toldó Cikkszám Megnevezés Hosszúság Nettó egységár Csiga toldó 0,5 m Ft Toldás csak 7 m összhosszig lehetséges! Motor műszaki adatai < 400 kw berendezéshez < 550 kw berendezéshez Típus FGA663F/ 4D80a-4 FGA663F/ 4D90Sa-4 Teljesítmény 0,75 kw 1,1 kw Üzemi fordulatszám 10,2 min-1 14,8 min-1 Üzemi forgatónyomaték T2 = 702 Nm fb = 0,9 T2 = 710 Nm Feszültség / frekvencia 230/ 400 V / 50 Hz 230/ 400 V / 50 Hz kw biomassza fűtés árlista Verziószám: 2012/2 11/24

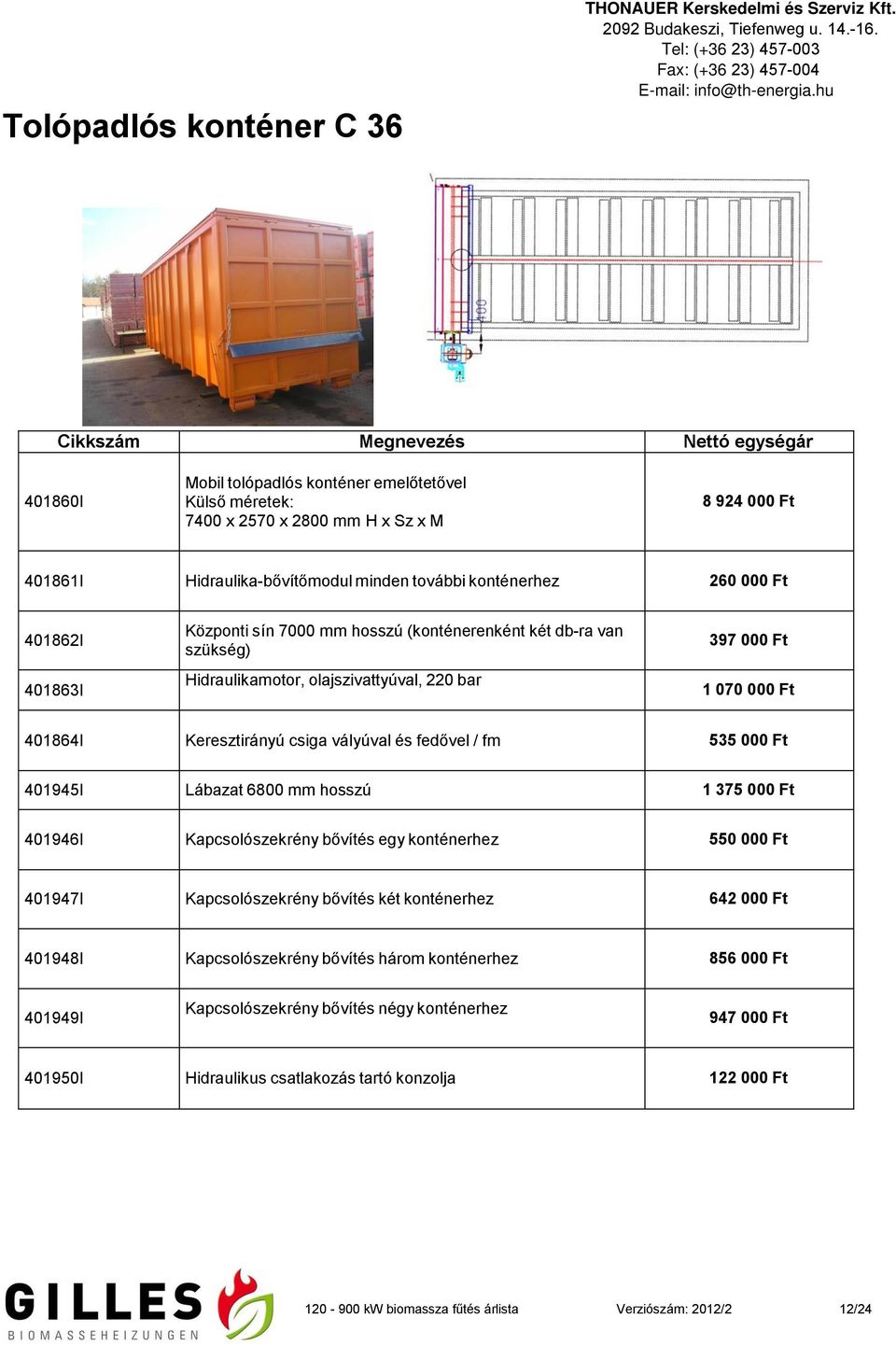

12 Tolópadlós konténer C 36 Cikkszám Megnevezés Nettó egységár I Mobil tolópadlós konténer emelőtetővel Külső méretek: 7400 x 2570 x 2800 mm H x Sz x M Ft I Hidraulika-bővítőmodul minden további konténerhez Ft I I Központi sín 7000 mm hosszú (konténerenként két db-ra van szükség) Hidraulikamotor, olajszivattyúval, 220 bar Ft Ft I Keresztirányú csiga vályúval és fedővel / fm Ft I Lábazat 6800 mm hosszú Ft I Kapcsolószekrény bővítés egy konténerhez Ft I Kapcsolószekrény bővítés két konténerhez Ft I Kapcsolószekrény bővítés három konténerhez Ft I Kapcsolószekrény bővítés négy konténerhez Ft I Hidraulikus csatlakozás tartó konzolja Ft kw biomassza fűtés árlista Verziószám: 2012/2 12/24

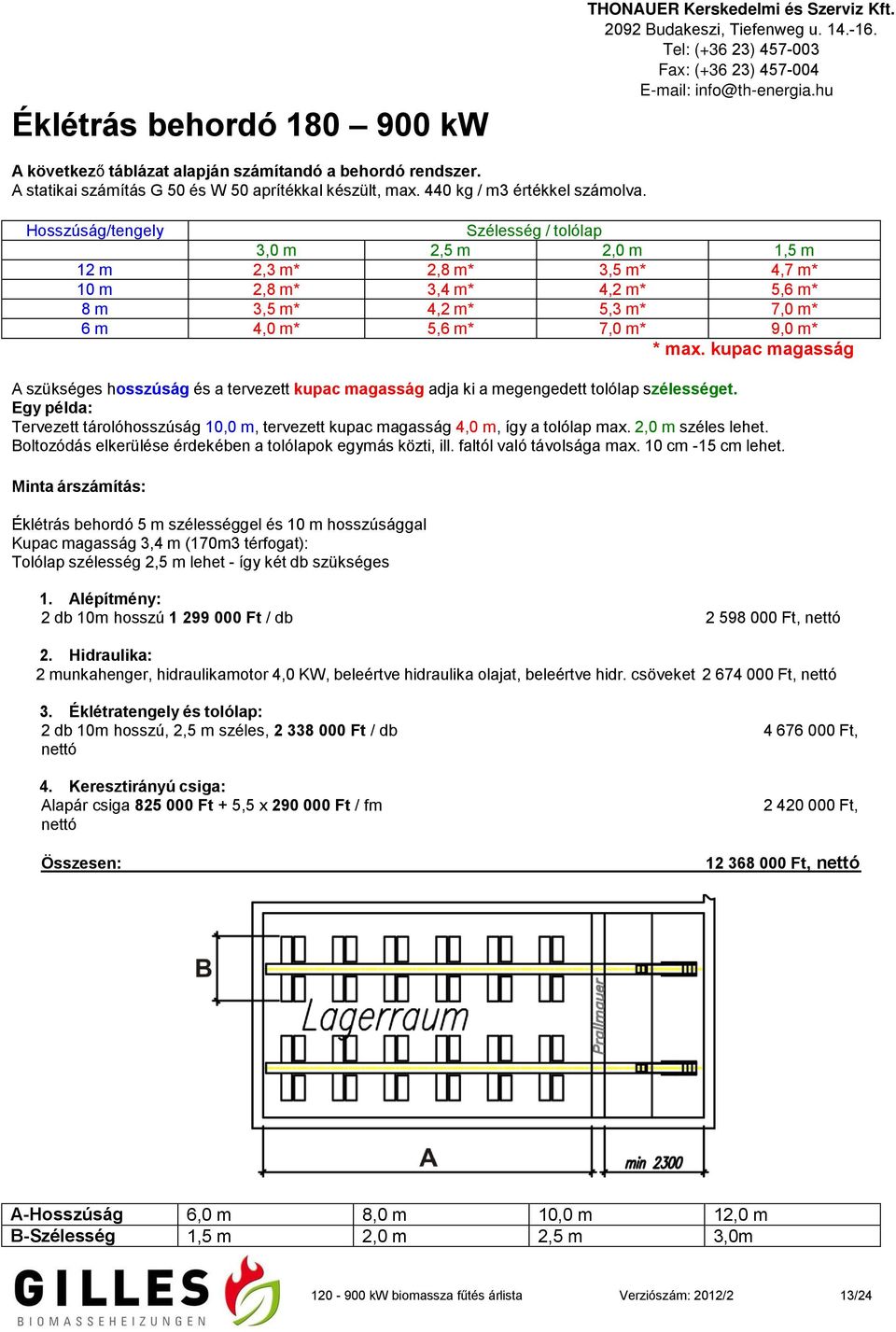

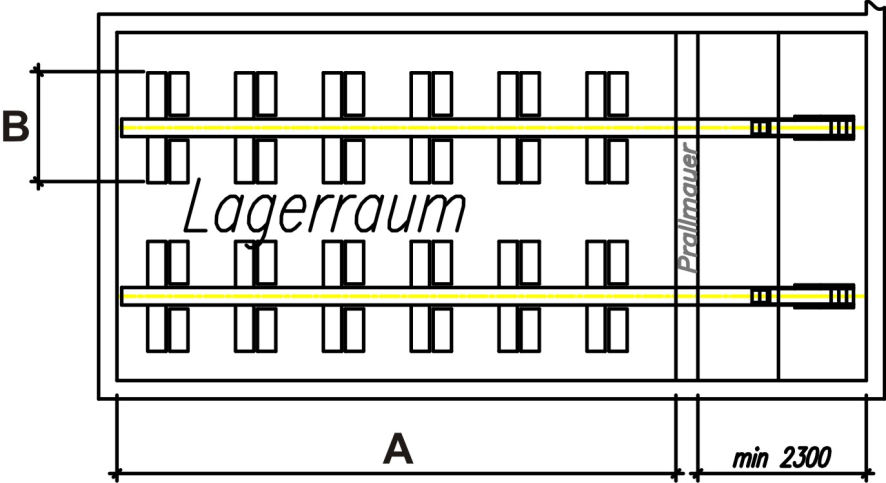

13 Éklétrás behordó kw A következő táblázat alapján számítandó a behordó rendszer. A statikai számítás G 50 és W 50 aprítékkal készült, max. 440 kg / m3 értékkel számolva. Hosszúság/tengely Szélesség / tolólap 3,0 m 2,5 m 2,0 m 1,5 m 12 m 2,3 m* 2,8 m* 3,5 m* 4,7 m* 10 m 2,8 m* 3,4 m* 4,2 m* 5,6 m* 8 m 3,5 m* 4,2 m* 5,3 m* 7,0 m* 6 m 4,0 m* 5,6 m* 7,0 m* 9,0 m* * max. kupac magasság A szükséges hosszúság és a tervezett kupac magasság adja ki a megengedett tolólap szélességet. Egy példa: Tervezett tárolóhosszúság 10,0 m, tervezett kupac magasság 4,0 m, így a tolólap max. 2,0 m széles lehet. Boltozódás elkerülése érdekében a tolólapok egymás közti, ill. faltól való távolsága max. 10 cm -15 cm lehet. Minta árszámítás: Éklétrás behordó 5 m szélességgel és 10 m hosszúsággal Kupac magasság 3,4 m (170m3 térfogat): Tolólap szélesség 2,5 m lehet - így két db szükséges 1. Alépítmény: 2 db 10m hosszú Ft / db Ft, nettó 2. Hidraulika: 2 munkahenger, hidraulikamotor 4,0 KW, beleértve hidraulika olajat, beleértve hidr. csöveket Ft, nettó 3. Éklétratengely és tolólap: 2 db 10m hosszú, 2,5 m széles, Ft / db Ft, nettó 4. Keresztirányú csiga: Alapár csiga Ft + 5,5 x Ft / fm nettó Összesen: Ft, Ft, nettó A-Hosszúság 6,0 m 8,0 m 10,0 m 12,0 m B-Szélesség 1,5 m 2,0 m 2,5 m 3,0m kw biomassza fűtés árlista Verziószám: 2012/2 13/24

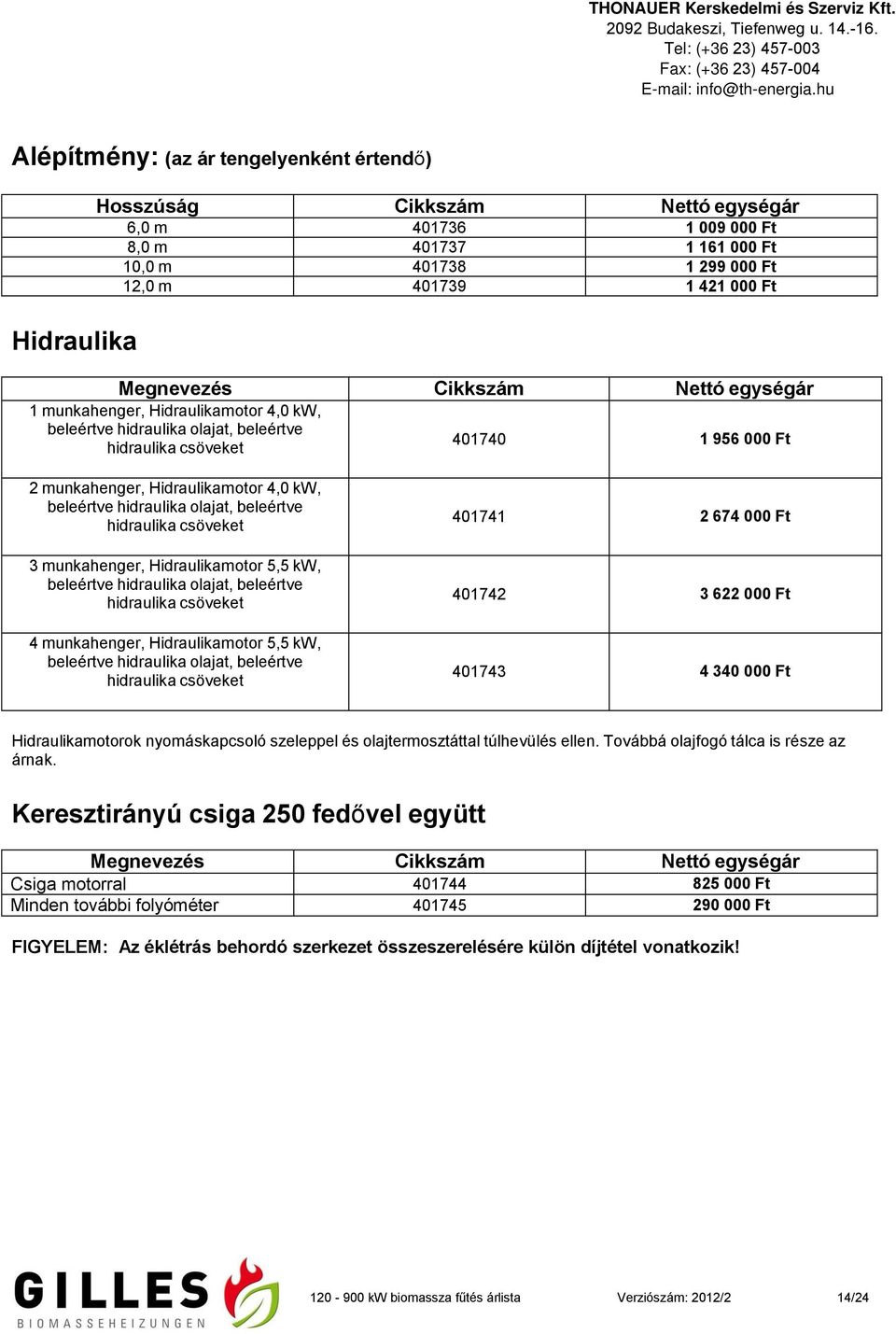

14 Alépítmény: (az ár tengelyenként értendő) Hidraulika Hosszúság Cikkszám Nettó egységár 6,0 m Ft 8,0 m Ft 10,0 m Ft 12,0 m Ft Megnevezés Cikkszám Nettó egységár 1 munkahenger, Hidraulikamotor 4,0 kw, beleértve hidraulika olajat, beleértve hidraulika csöveket Ft 2 munkahenger, Hidraulikamotor 4,0 kw, beleértve hidraulika olajat, beleértve hidraulika csöveket 3 munkahenger, Hidraulikamotor 5,5 kw, beleértve hidraulika olajat, beleértve hidraulika csöveket 4 munkahenger, Hidraulikamotor 5,5 kw, beleértve hidraulika olajat, beleértve hidraulika csöveket Ft Ft Ft Hidraulikamotorok nyomáskapcsoló szeleppel és olajtermosztáttal túlhevülés ellen. Továbbá olajfogó tálca is része az árnak. Keresztirányú csiga 250 fedővel együtt Megnevezés Cikkszám Nettó egységár Csiga motorral Ft Minden további folyóméter Ft FIGYELEM: Az éklétrás behordó szerkezet összeszerelésére külön díjtétel vonatkozik! kw biomassza fűtés árlista Verziószám: 2012/2 14/24

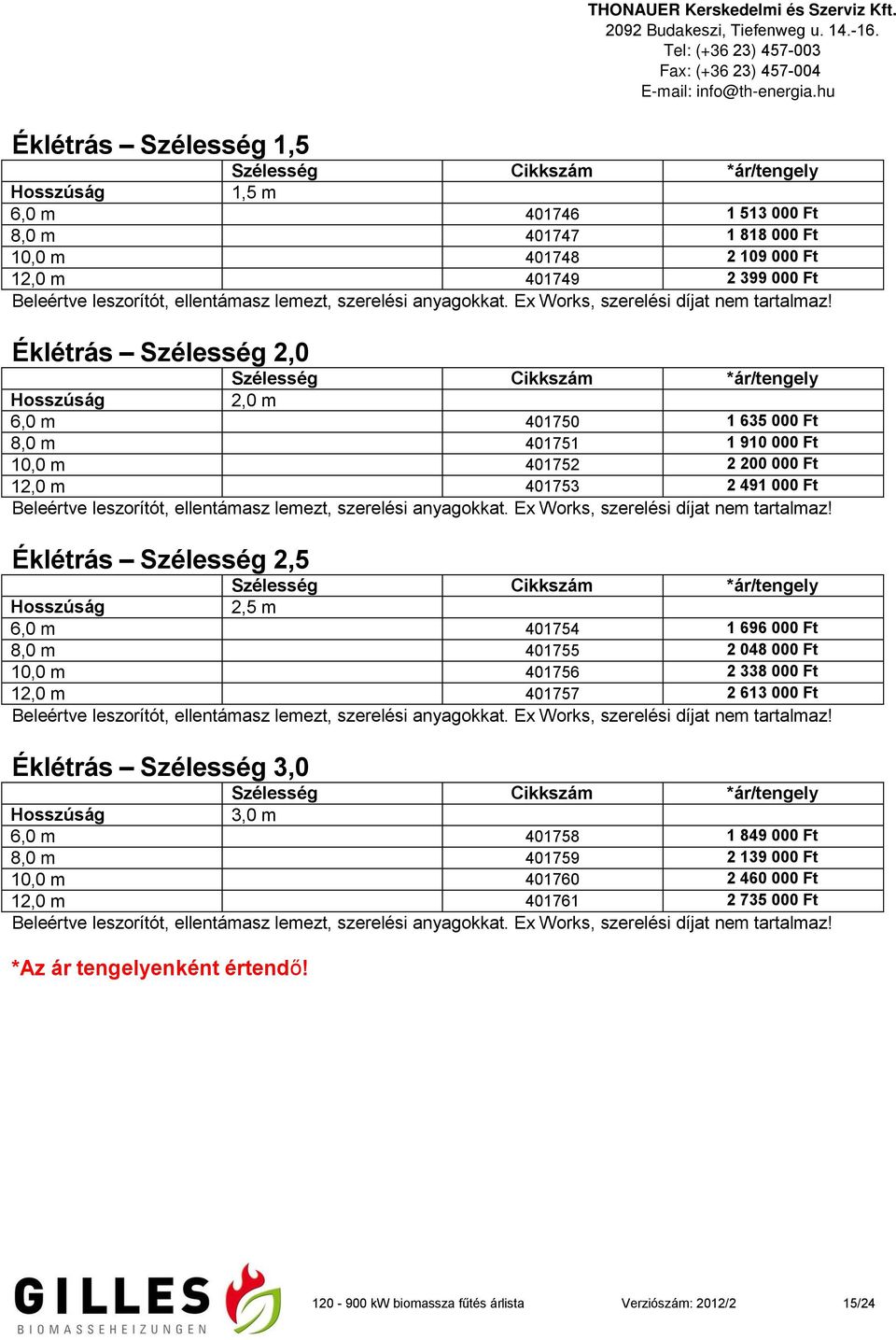

15 Éklétrás Szélesség 1,5 Szélesség Cikkszám *ár/tengely Hosszúság 1,5 m 6,0 m Ft 8,0 m Ft 10,0 m Ft 12,0 m Ft Beleértve leszorítót, ellentámasz lemezt, szerelési anyagokkat. Ex Works, szerelési díjat nem tartalmaz! Éklétrás Szélesség 2,0 Szélesség Cikkszám *ár/tengely Hosszúság 2,0 m 6,0 m Ft 8,0 m Ft 10,0 m Ft 12,0 m Ft Beleértve leszorítót, ellentámasz lemezt, szerelési anyagokkat. Ex Works, szerelési díjat nem tartalmaz! Éklétrás Szélesség 2,5 Szélesség Cikkszám *ár/tengely Hosszúság 2,5 m 6,0 m Ft 8,0 m Ft 10,0 m Ft 12,0 m Ft Beleértve leszorítót, ellentámasz lemezt, szerelési anyagokkat. Ex Works, szerelési díjat nem tartalmaz! Éklétrás Szélesség 3,0 Szélesség Cikkszám *ár/tengely Hosszúság 3,0 m 6,0 m Ft 8,0 m Ft 10,0 m Ft 12,0 m Ft Beleértve leszorítót, ellentámasz lemezt, szerelési anyagokkat. Ex Works, szerelési díjat nem tartalmaz! *Az ár tengelyenként értendő! kw biomassza fűtés árlista Verziószám: 2012/2 15/24

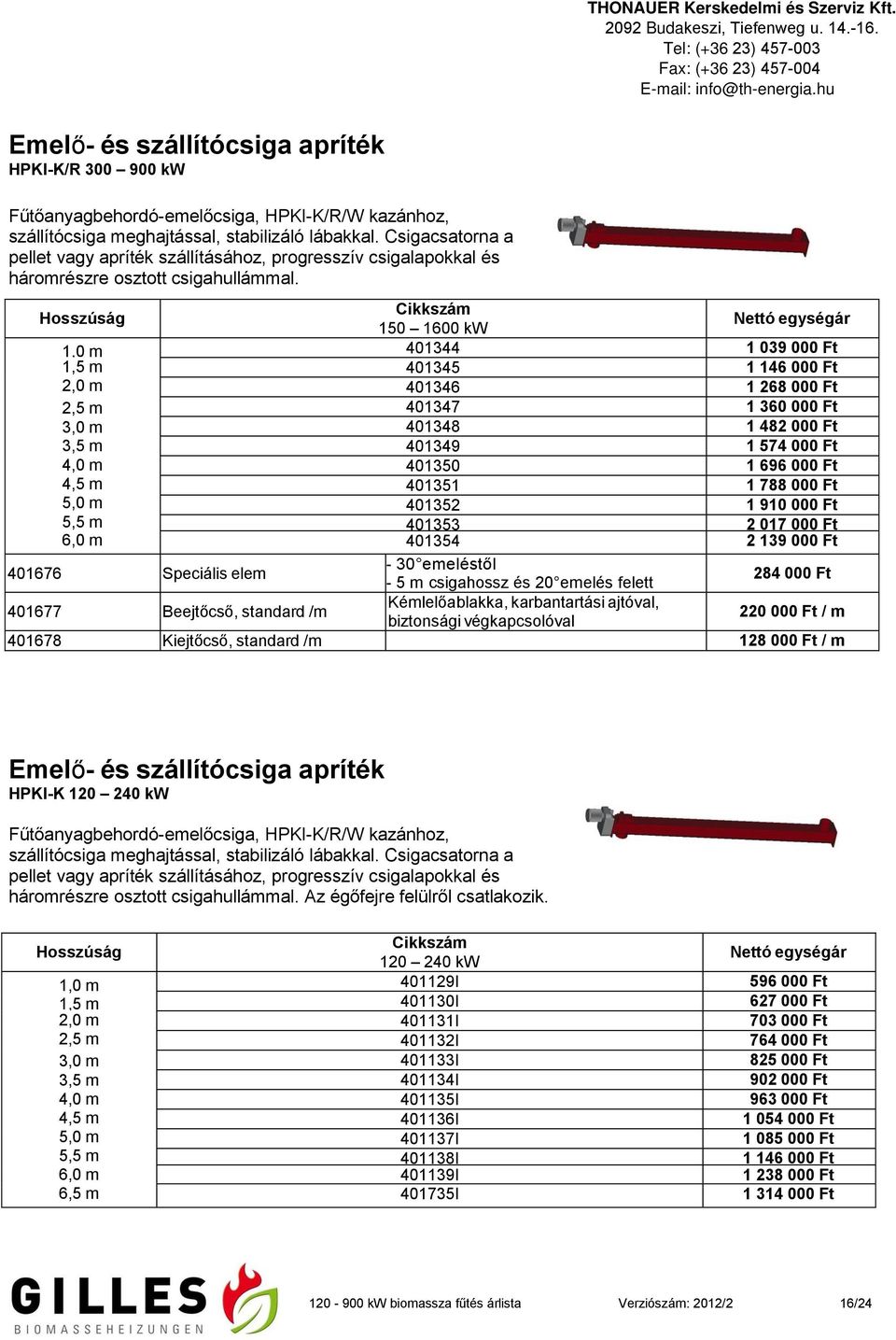

16 Emelő- és szállítócsiga apríték HPKI-K/R kw Fűtőanyagbehordó-emelőcsiga, HPKI-K/R/W kazánhoz, szállítócsiga meghajtással, stabilizáló lábakkal. Csigacsatorna a pellet vagy apríték szállításához, progresszív csigalapokkal és háromrészre osztott csigahullámmal. Hosszúság Cikkszám kw Nettó egységár 1,0 m Ft 1,5 m Ft 2,0 m Ft 2,5 m Ft 3,0 m Ft 3,5 m Ft 4,0 m Ft 4,5 m Ft 5,0 m Ft 5,5 m Ft 6,0 m Ft Speciális elem - 30 emeléstől - 5 m csigahossz és 20 emelés felett Ft Beejtőcső, standard /m Kémlelőablakka, karbantartási ajtóval, biztonsági végkapcsolóval Ft / m Kiejtőcső, standard /m Ft / m Emelő- és szállítócsiga apríték HPKI-K kw Fűtőanyagbehordó-emelőcsiga, HPKI-K/R/W kazánhoz, szállítócsiga meghajtással, stabilizáló lábakkal. Csigacsatorna a pellet vagy apríték szállításához, progresszív csigalapokkal és háromrészre osztott csigahullámmal. Az égőfejre felülről csatlakozik. Hosszúság Cikkszám kw Nettó egységár 1,0 m I Ft 1,5 m I Ft 2,0 m I Ft 2,5 m I Ft 3,0 m I Ft 3,5 m I Ft 4,0 m I Ft 4,5 m I Ft 5,0 m I Ft 5,5 m I Ft 6,0 m I Ft 6,5 m I Ft kw biomassza fűtés árlista Verziószám: 2012/2 16/24

17 Standardcsiga pellethez HPKI-K/R készülékekhez kw Fűtőanyagbehordó-emelőcsiga, HPKI-K/R/W kazánhoz, szállítócsiga meghajtással, stabilizáló lábakkal. Csigacsatorna a pellet szállításához, progresszív csigalapokkal és háromrészre osztott csigahullámmal. Az égőfejre felülről csatlakozik. Cikkszám Megnevezés Csigahossz Nettó egységár Standardcsiga 1,5 m-ig Ft Standardcsiga 2,0 m Ft Standardcsiga 2,5 m Ft Standardcsiga 3,0 m Ft Standardcsiga 3,5 m Ft Standardcsiga 4,0 m Ft Standardcsiga 4,5 m Ft Standardcsiga 5,0 m Ft Standardcsiga 5,5 m Ft Standardcsiga 6,0 m Ft Standardcsiga 6,5 m Ft Standardcsiga 7,0 m Ft Standardcsiga 7,5 m Ft Standardcsiga 8,0 m Ft Standardcsiga 8,5 m Ft Standardcsiga 9,0 m Ft Standardcsiga 9,5 m Ft Standardcsiga 10,0 m Ft Emelőcsiga pellethez HPKI-K/R készülékekhez kw Fűtőanyagbehordó-emelőcsiga, HPKI-K/R/W kazánhoz, szállítócsiga meghajtással, stabilizáló lábakkal. Csigacsatorna a pellet szállításához, progresszív csigalapokkal és háromrészre osztott csigahullámmal. Az égőfejre felülről csatlakozik. Cikkszám Megnevezés Csigahossz Nettó egységár emelőcsiga 1,5m-ig Ft emelőcsiga 2,0 m Ft emelőcsiga 2,5 m Ft emelőcsiga 3,0 m Ft emelőcsiga 3,5 m Ft emelőcsiga 4,0 m Ft emelőcsiga 4,5 m Ft emelőcsiga 5,0 m Ft emelőcsiga 5,5 m Ft emelőcsiga 6,0 m Ft emelőcsiga 6,5 m Ft kw biomassza fűtés árlista Verziószám: 2012/2 17/24

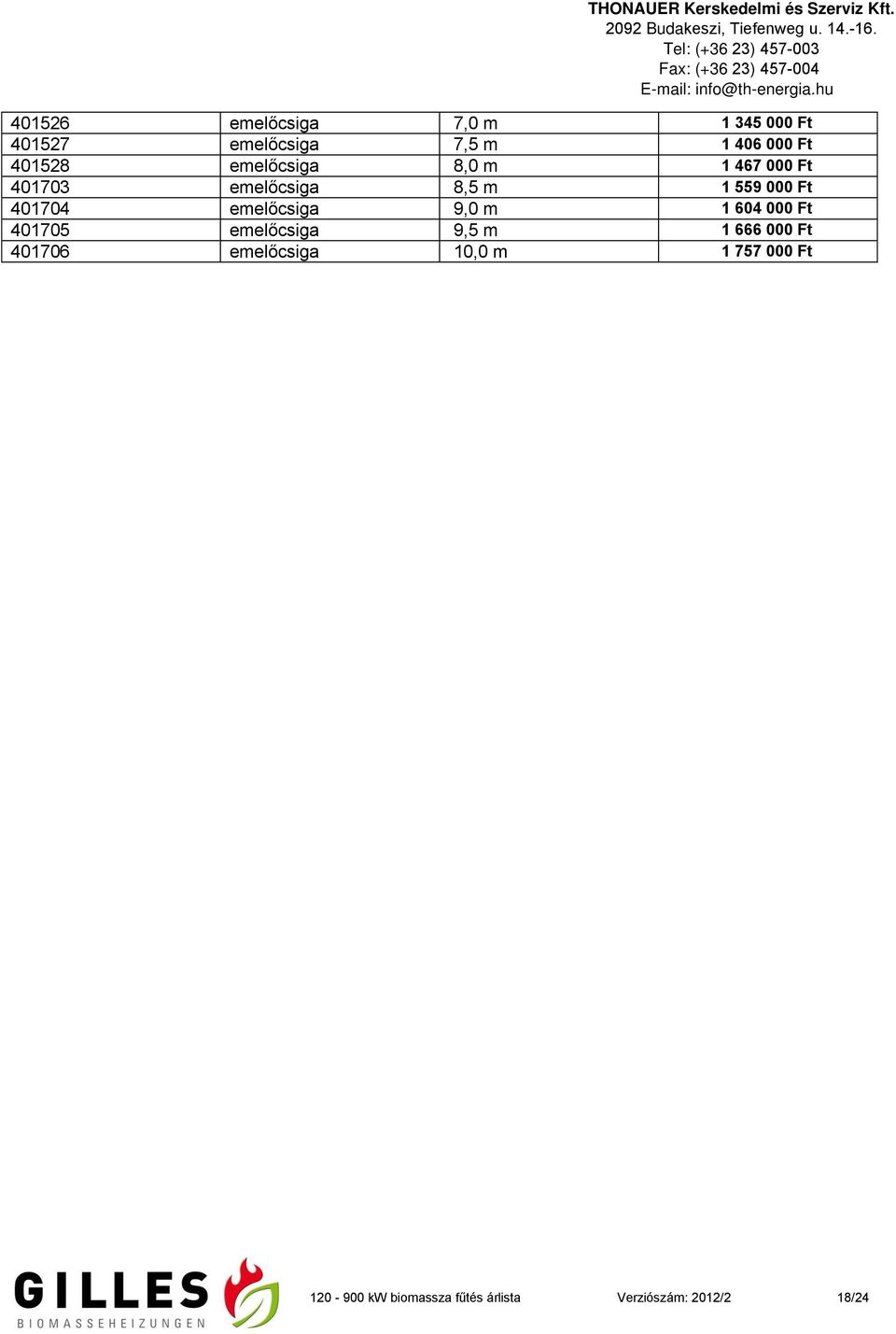

18 emelőcsiga 7,0 m Ft emelőcsiga 7,5 m Ft emelőcsiga 8,0 m Ft emelőcsiga 8,5 m Ft emelőcsiga 9,0 m Ft emelőcsiga 9,5 m Ft emelőcsiga 10,0 m Ft kw biomassza fűtés árlista Verziószám: 2012/2 18/24

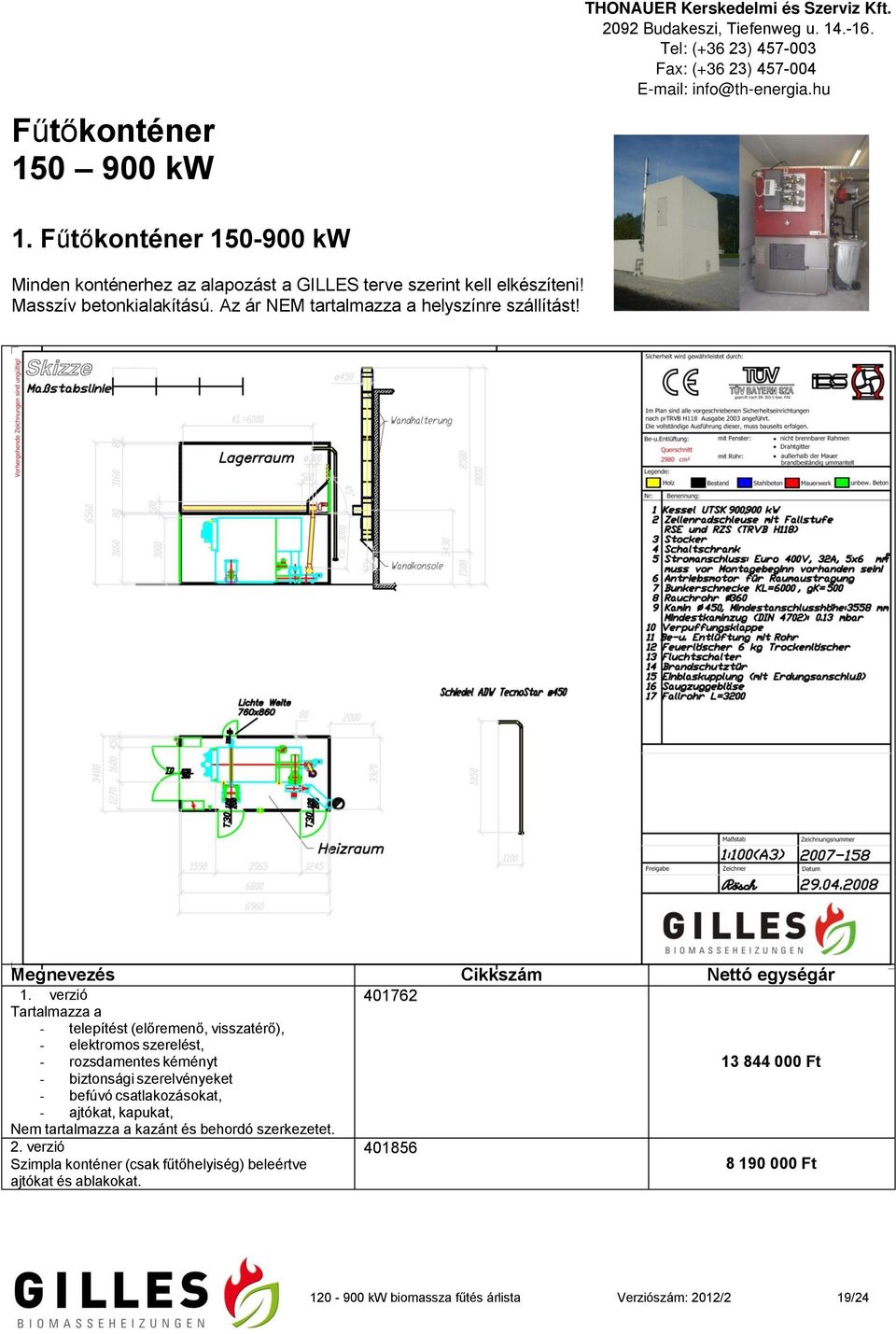

19 Fűtőkonténer kw 1. Fűtőkonténer kw Minden konténerhez az alapozást a GILLES terve szerint kell elkészíteni! Masszív betonkialakítású. Az ár NEM tartalmazza a helyszínre szállítást! Megnevezés Cikkszám Nettó egységár verzió Tartalmazza a - telepítést (előremenő, visszatérő), - elektromos szerelést, - rozsdamentes kéményt - biztonsági szerelvényeket - befúvó csatlakozásokat, - ajtókat, kapukat, Nem tartalmazza a kazánt és behordó szerkezetet. 2. verzió Szimpla konténer (csak fűtőhelyiség) beleértve ajtókat és ablakokat Ft Ft kw biomassza fűtés árlista Verziószám: 2012/2 19/24

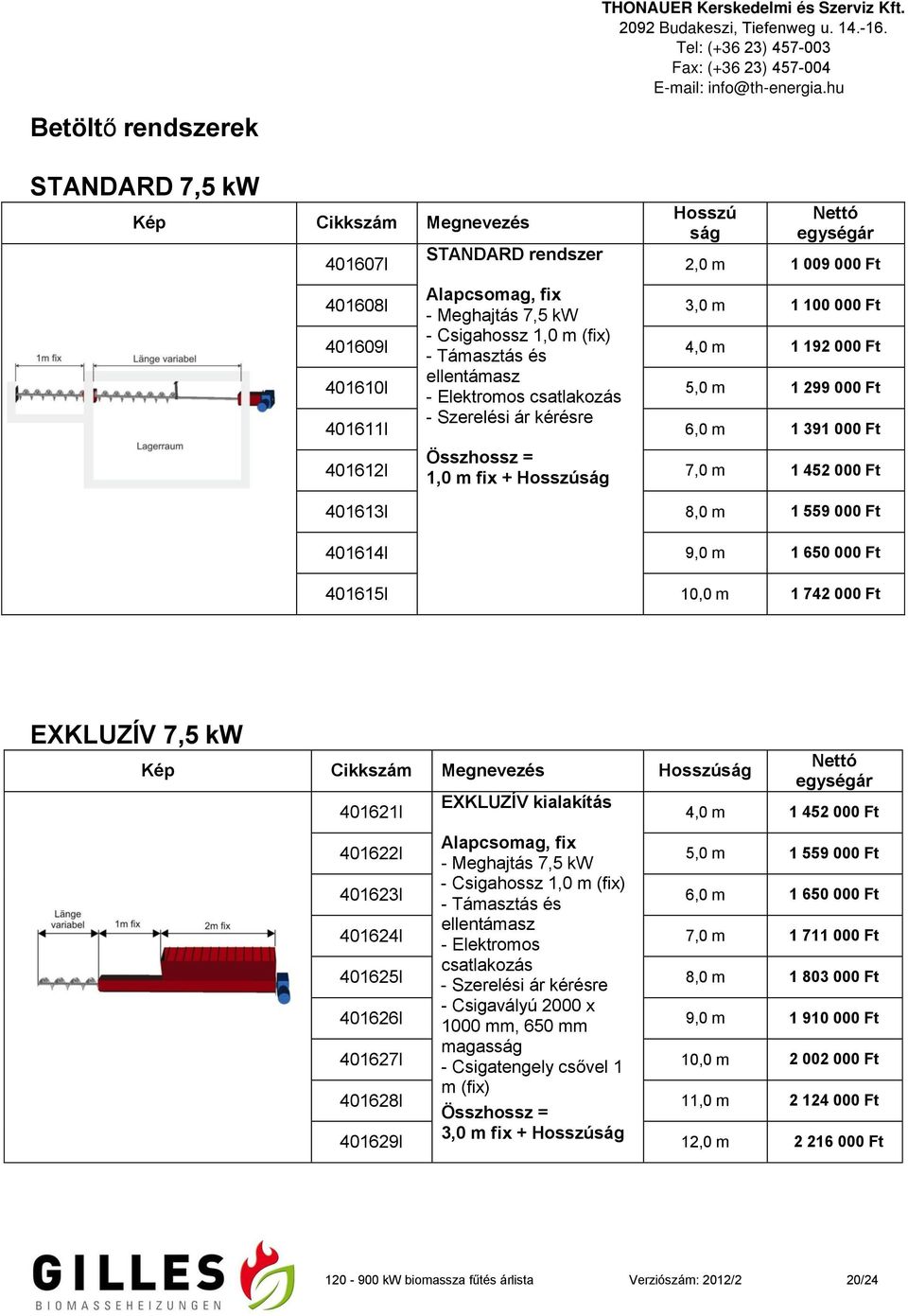

20 Betöltő rendszerek STANDARD 7,5 kw Kép Cikkszám Megnevezés I STANDARD rendszer Hosszú ság Nettó egységár 2,0 m Ft I I I I Alapcsomag, fix - Meghajtás 7,5 kw - Csigahossz 1,0 m (fix) - Támasztás és ellentámasz - Elektromos csatlakozás - Szerelési ár kérésre 3,0 m 4,0 m 5,0 m 6,0 m Ft Ft Ft Ft Összhossz = I 1,0 m fix + Hosszúság 7,0 m Ft I 8,0 m Ft I 9,0 m Ft I 10,0 m Ft EXKLUZÍV 7,5 kw Kép Cikkszám Megnevezés Hosszúság I EXKLUZÍV kialakítás Nettó egységár 4,0 m Ft I I I I I I I I Alapcsomag, fix - Meghajtás 7,5 kw - Csigahossz 1,0 m (fix) - Támasztás és ellentámasz - Elektromos csatlakozás - Szerelési ár kérésre - Csigavályú 2000 x 1000 mm, 650 mm magasság - Csigatengely csővel 1 m (fix) Összhossz = 3,0 m fix + Hosszúság 5,0 m 6,0 m 7,0 m 8,0 m 9,0 m 10,0 m 11,0 m 12,0 m Ft Ft Ft Ft Ft Ft Ft Ft kw biomassza fűtés árlista Verziószám: 2012/2 20/24

21 Körsiló-behordó aprítékhoz, HPKI-K/R/W kw készülékekhez Műszaki adatok: Meghajtás: Csigalapátmérő: Csigalapvastagság: Fordulatszám: Hidraulikamotor: Szivattyú teljesítmény: Max. Nyomás: Munkahengerátmérő: Magasság: Keverőmű meghajtás: Kihordási mennyiség: 15 kw mm 4 8 mm Ca. 70 ford/min 0,55 kw Ca. 11 l/min 150 bar 70 mm 330 mm 1,5 kw 200 m³/h ig lehetséges Cikkszám Megnevezés Alkalmazhatóság Nettó egységár Körsiló-Behordó 6 m Ø ig Ft Körsiló-Behordó 10 m Ø ig Ft Silófedő 2000 x 3000 mm Kép Megnevezés Cikkszám Nettó egységár Szabad nyílás 2000 x 3000 mm 20 kn/m2 ig terhelhető (40kn/m2 és 75kn/m2 kérésre) Védőrács és vízlefolyó Alépítmény hidraulikus munkahengerrel Tűzihorganyzott Fedő felső felülete alulemezzel vagy igény szerint aszfaltozva, térkövezve Tartalmazza a hidraulikus meghajtót, hidraulika olajat, fedővezérlést I Ft kw biomassza fűtés árlista Verziószám: 2012/2 21/24

22 Pelletbefúvó csatlakozások Kép Cikkszám Megnevezés I Befúvó csatlakozó szet standard (egyenes) 2 db fúvókocsi csatlakozás, egyenes, csavarodásvédelemmel, fedővel Hosszúság: 0,5 m Befúvó csatlakozó szett - Tankautó csatlakozások Nettó egységár Ft I 1 db csatlakozó, fedővel Ft I 1 m cső Ø 100 mm Ft I 0,5 m cső Ø 100 mm Ft I 1 x 45 könyök Ø 100 mm Ft I Rugalmas védőlap 1 lap, tartóval Ft Aprítékbefúvó csatlakozások Kép Cikkszám Megnevezés Befúvó csatlakozó szett - Tankautó csatlakozások Nettó egységár I 1 db csatlakozó, fedővel Ft I 1 m cső Ø 150 mm Ft I 0,5 m cső Ø 150 mm Ft I 1 x 45 könyök Ø 150 mm Ft kw biomassza fűtés árlista Verziószám: 2012/2 22/24

23 Egyebek Kép Cikkszám Megnevezés Nettó egységár Hamutartály HPKI (800 Liter) Ft Hamutartály HPKI (240 Liter) Ft Hamutartály HPKI (50 Liter) Ft Váltószekrény kw (olajégő nélkül) Ft Nyomótartály HPKI-K 2 behordóhoz (pellethez és aprítékhoz alkalmas) Ft I Ejtőcső, karima méterenként Ft I Ejtőcső, kémlelőnyílással, karima méterenként Ft kw biomassza fűtés árlista Verziószám: 2012/2 23/24

24 401174I PT 1000 érzékelő (puffertárolóhoz) (Hosszúság 10 m) Ft I Távvezérlő SPS-vezérléshez, adatkábellel (max. 100m Ft I Visszahívás modem TCR easy Plus 2 hívószám többfrekvenciás választási móddal Ft I SMS-Dialog (Mobiltelefon) Adatátviteli egység GSM 900/1800 MHz Ft I Fűtőköri szabályozás (Bővítő modul) Ft Optikai töltöttségjelző tárolóba HPKI- K/R/W Ft Távvezérlő szoftver PC-vel Vizualizáció HPKI-K/R/W FireView Ft Távvezérlő szoftver PC nélkül Vizualizáció HPKI-K/R/W FireView Ft kw biomassza fűtés árlista Verziószám: 2012/2 24/24
