További m szaki információval valamint a megrendelés részleteivel mérnök kollégáink készséggel állnak rendelkezésére.

Átírás

1 H CSERÉL BLOKK A fenti h cserél blokkot m helyünkben szereljük össze az Ön megrendelt igényei szerint. A blokk g zzel vizet melegít. A telepítéskor csak a g zt, vizet, elektromos megtáplálást, s rített leveg t kell a blokkhoz vinni és m ködésre kész. M ködése: az. szeparátor terel lapjain kiválik az a kondenzvíz, amely a g zben eloszlott állapotban van és erodálná a szerelvényeket (A nagy mennyiség víz szerelvényekre jutását a megel z cs szakasz megfelel kondenzürítésével kell biztosítani. A megoldási lehet ségekr l mérnökeink tájékoztatják Önt). A száraz és megsz rt g z az szabályozó szelepre kerül. Jelen esetben a 8-as h cserél ben max 55 C-os vizet állítunk el, amely azt eredményezi, hogy a 65 C-os vízk kiválási határ alatti h mérséklet f t vízzel f tjük a 20-as h cserél t, ezzel megakadályozzuk a vízk kiválást. A kondenzvízet a 4. kondenzszivattyú segítségével távolítjuk el a h cserél b l. A kondenzszivattú el nye, hogy minden terhelési állapotban leüríti a h cserél b l a kondenzvizet és így nem fordul el csattogás és lyukadás. További m szaki információval valamint a megrendelés részleteivel mérnök kollégáink készséggel állnak rendelkezésére.

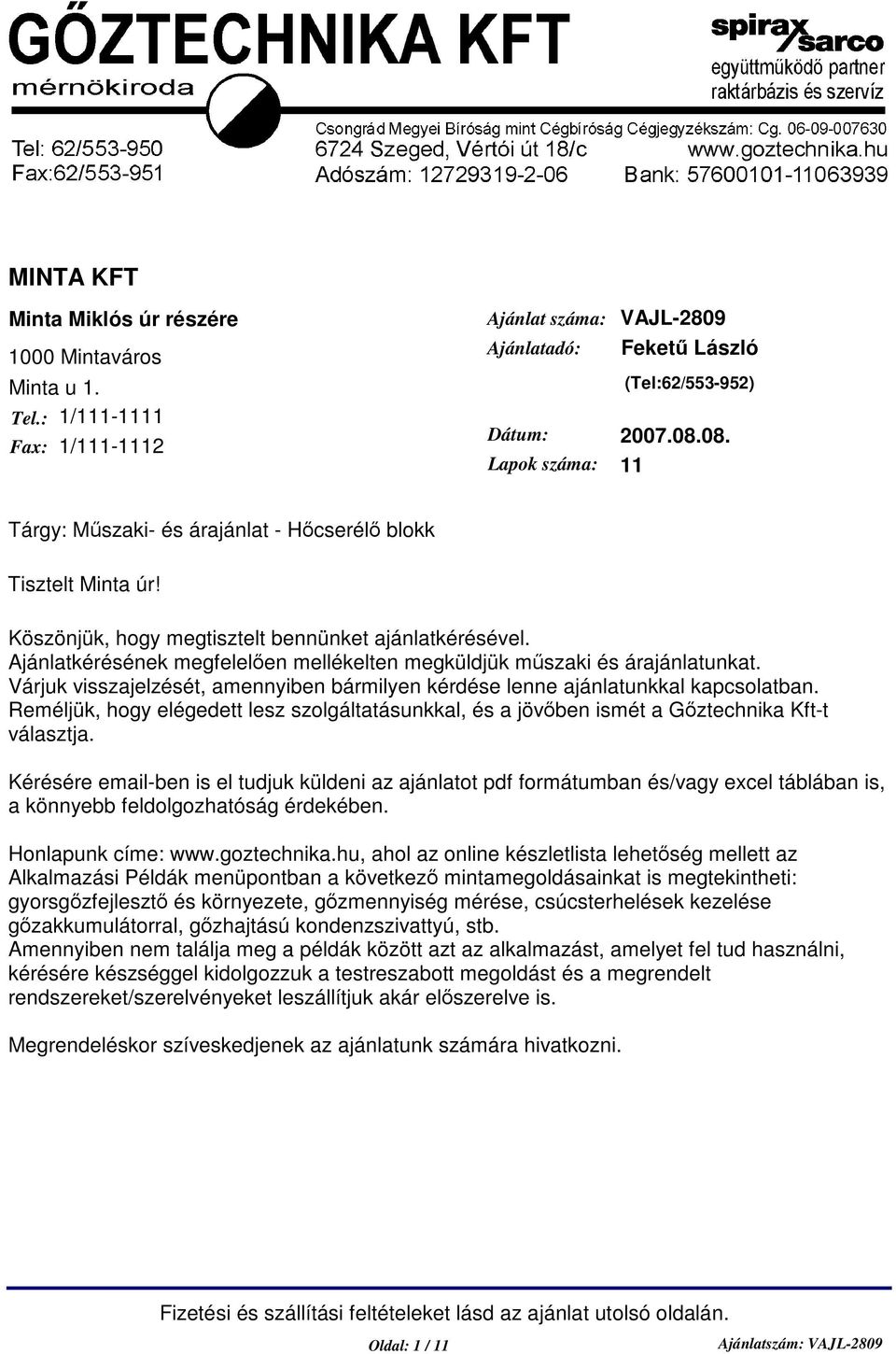

2 MINTA KFT Minta Miklós úr részére 000 Mintaváros Minta u. Tel.: /- Fax: /-2 Ajánlat száma: VAJL-2809 Ajánlatadó: Feket László (Tel:62/ ) Dátum: Lapok száma: Tárgy: Mszaki- és árajánlat - Hcserél blokk Tisztelt Minta úr! Köszönjük, hogy megtisztelt bennünket ajánlatkérésével. Ajánlatkérésének megfelelen mellékelten megküldjük mszaki és árajánlatunkat. Várjuk visszajelzését, amennyiben bármilyen kérdése lenne ajánlatunkkal kapcsolatban. Reméljük, hogy elégedett lesz szolgáltatásunkkal, és a jövben ismét a Gztechnika Kft-t választja. Kérésére -ben is el tudjuk küldeni az ajánlatot pdf formátumban és/vagy excel táblában is, a könnyebb feldolgozhatóság érdekében. Honlapunk címe: ahol az online készletlista lehetség mellett az Alkalmazási Példák menüpontban a következ mintamegoldásainkat is megtekintheti: gyorsgzfejleszt és környezete, gzmennyiség mérése, csúcsterhelések kezelése gzakkumulátorral, gzhajtású kondenzszivattyú, stb. Amennyiben nem találja meg a példák között azt az alkalmazást, amelyet fel tud használni, kérésére készséggel kidolgozzuk a testreszabott megoldást és a megrendelt rendszereket/szerelvényeket leszállítjuk akár elszerelve is. Megrendeléskor szíveskedjenek az ajánlatunk számára hivatkozni. Oldal: /

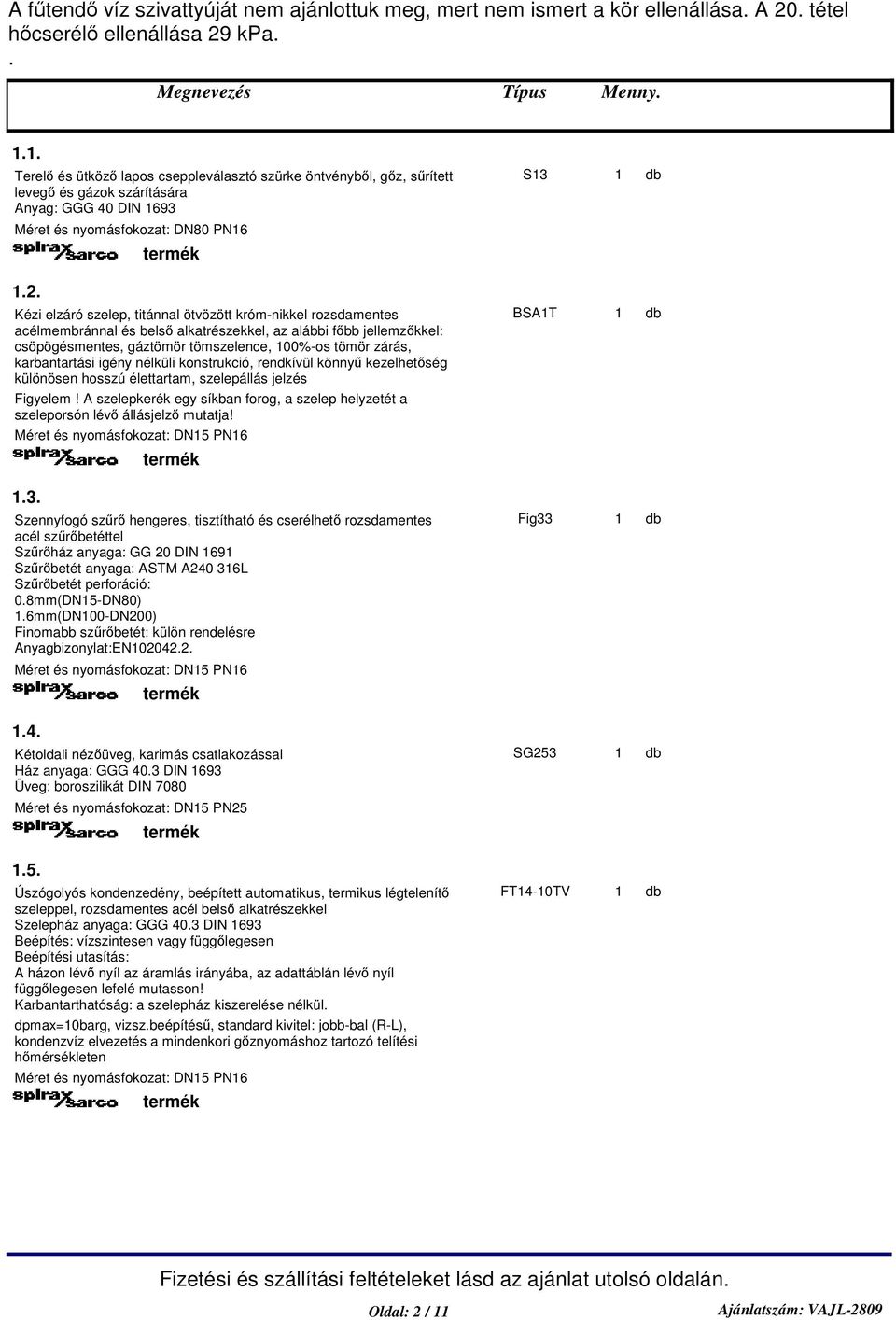

3 A ftend víz szivattyúját nem ajánlottuk meg, mert nem ismert a kör ellenállása. A 20. tétel hcserél ellenállása 29 kpa.. Megnevezés.. Terel és ütköz lapos cseppleválasztó szürke öntvénybl, gz, srített leveg és gázok szárítására Anyag: GGG 40 DIN 693 S3 Méret és nyomásfokozat: DN80 PN6.2. csöpögésmentes, gáztömör tömszelence, 00%-os tömör zárás, BSAT Méret és nyomásfokozat: DN5 PN6.3. Szennyfogó szr hengeres, tisztítható és cserélhet rozsdamentes acél szrbetéttel Szrház anyaga: GG 20 DIN 69 Szrbetét anyaga: ASTM A240 36L Szrbetét perforáció: 0.8mm(DN5-DN80).6mm(DN00-DN200) Finomabb szrbetét: külön rendelésre Anyagbizonylat:EN Fig33 Méret és nyomásfokozat: DN5 PN6.4. Kétoldali nézüveg, karimás csatlakozással Ház anyaga: GGG 40.3 DIN 693 Üveg: boroszilikát DIN 7080 SG253 Méret és nyomásfokozat: DN5 PN25.5. Úszógolyós kondenzedény, beépített automatikus, termikus légtelenít szeleppel, rozsdamentes acél bels alkatrészekkel Szelepház anyaga: GGG 40.3 DIN 693 Beépítés: vízszintesen vagy függlegesen Beépítési utasítás: A házon lév nyíl az áramlás irányába, az adattáblán lév nyíl függlegesen lefelé mutasson! Karbantarthatóság: a szelepház kiszerelése nélkül. FT4-0TV dpmax=0barg, vizsz.beépítés, standard kivitel: jobb-bal (R-L), kondenzvíz elvezetés a mindenkori gznyomáshoz tartozó telítési hmérsékleten Méret és nyomásfokozat: DN5 PN6 Oldal: 2 /

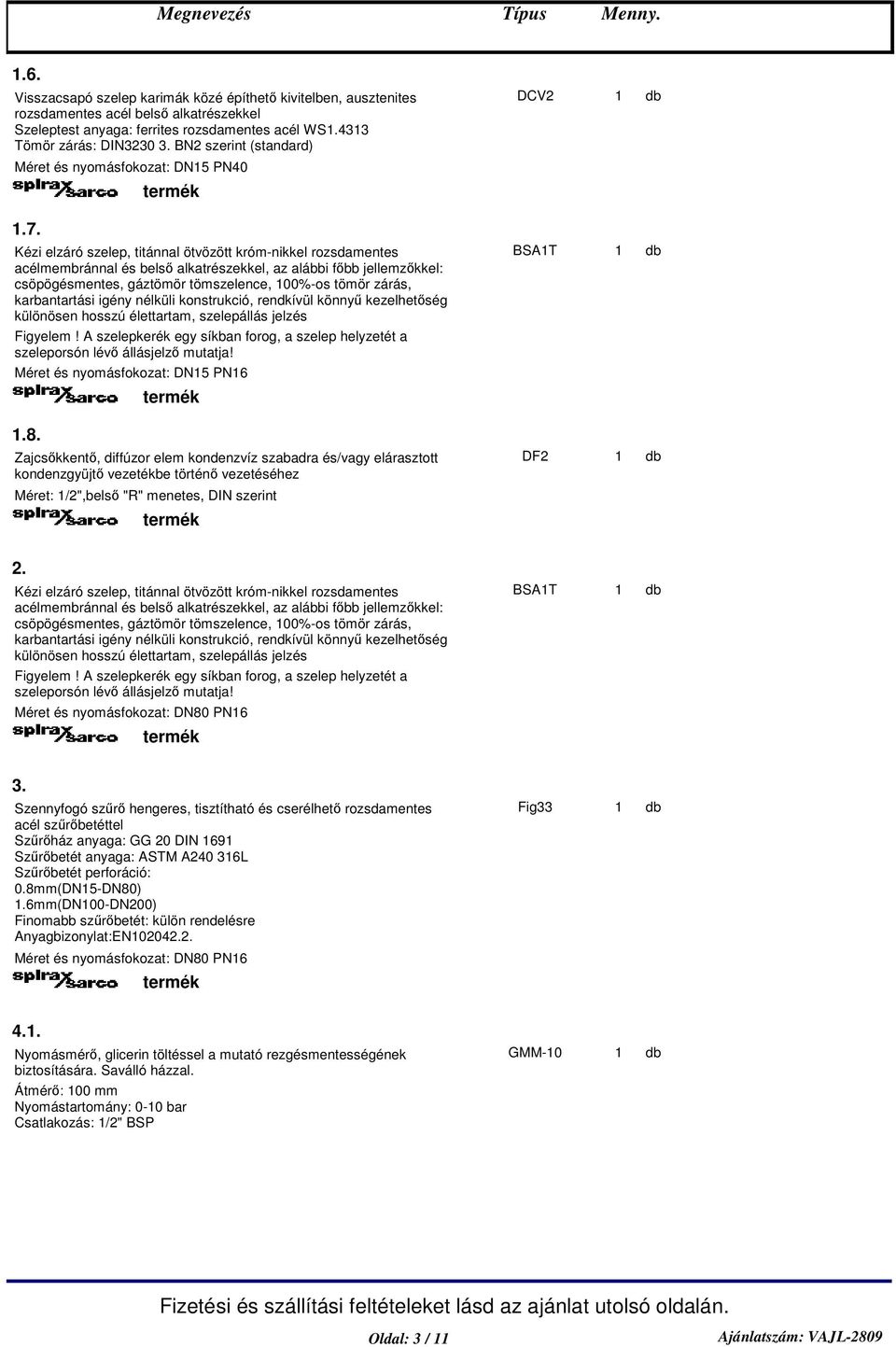

4 .6. Visszacsapó szelep karimák közé építhet kivitelben, ausztenites rozsdamentes acél bels alkatrészekkel Szeleptest anyaga: ferrites rozsdamentes acél WS.433 Tömör zárás: DIN BN2 szerint (standard) DCV2 Méret és nyomásfokozat: DN5 PN40.7. csöpögésmentes, gáztömör tömszelence, 00%-os tömör zárás, BSAT Méret és nyomásfokozat: DN5 PN6.8. Zajcskkent, diffúzor elem kondenzvíz szabadra és/vagy elárasztott kondenzgyüjt vezetékbe történ vezetéséhez DF2 Méret: /2",bels "R" menetes, DIN szerint 2. csöpögésmentes, gáztömör tömszelence, 00%-os tömör zárás, BSAT Méret és nyomásfokozat: DN80 PN6 3. Szennyfogó szr hengeres, tisztítható és cserélhet rozsdamentes acél szrbetéttel Szrház anyaga: GG 20 DIN 69 Szrbetét anyaga: ASTM A240 36L Szrbetét perforáció: 0.8mm(DN5-DN80).6mm(DN00-DN200) Finomabb szrbetét: külön rendelésre Anyagbizonylat:EN Fig33 Méret és nyomásfokozat: DN80 PN6 4.. Nyomásmér, glicerin töltéssel a mutató rezgésmentességének biztosítására. Saválló házzal. GMM-0 Átmér: 00 mm Nyomástartomány: 0-0 bar Csatlakozás: /2" BSP Oldal: 3 /

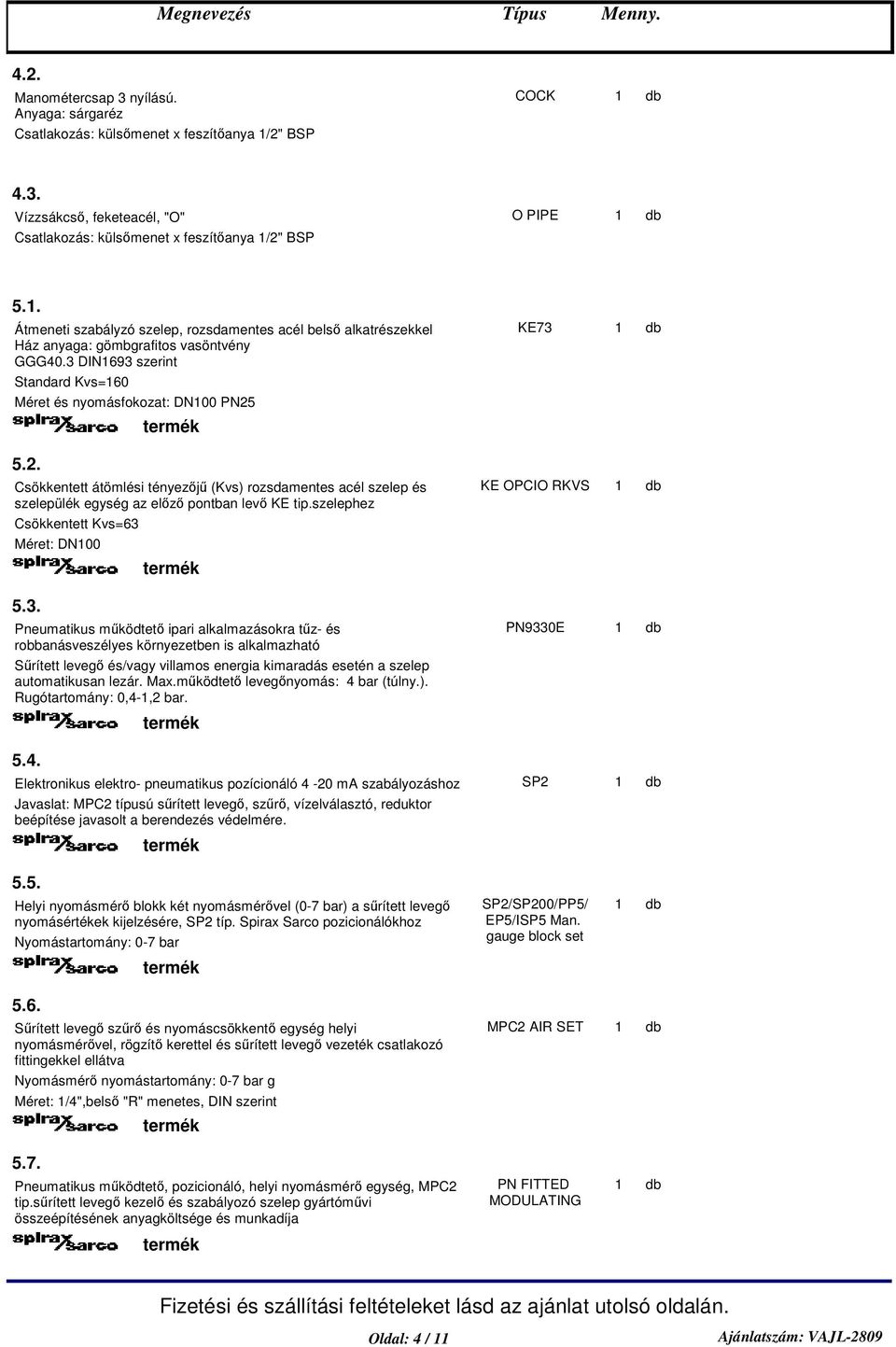

5 4.2. Manométercsap 3 nyílású. Anyaga: sárgaréz COCK Csatlakozás: külsmenet x feszítanya /2" BSP 4.3. Vízzsákcs, feketeacél, "O" O PIPE Csatlakozás: külsmenet x feszítanya /2" BSP 5.. Átmeneti szabályzó szelep, rozsdamentes acél bels alkatrészekkel Ház anyaga: gömbgrafitos vasöntvény GGG40.3 DIN693 szerint KE73 Standard Kvs=60 Méret és nyomásfokozat: DN00 PN Csökkentett átömlési tényezj (Kvs) rozsdamentes acél szelep és szelepülék egység az elz pontban lev KE tip.szelephez KE OPCIO RKVS Csökkentett Kvs=63 Méret: DN Pneumatikus mködtet ipari alkalmazásokra tz- és robbanásveszélyes környezetben is alkalmazható PN9330E Srített leveg és/vagy villamos energia kimaradás esetén a szelep automatikusan lezár. Max.mködtet levegnyomás: 4 bar (túlny.). Rugótartomány: 0,4-,2 bar Elektronikus elektro- pneumatikus pozícionáló 4-20 ma szabályozáshoz SP2 Javaslat: MPC2 típusú srített leveg, szr, vízelválasztó, reduktor beépítése javasolt a berendezés védelmére Helyi nyomásmér blokk két nyomásmérvel (0-7 bar) a srített leveg nyomásértékek kijelzésére, SP2 típ. Spirax Sarco pozicionálókhoz Nyomástartomány: 0-7 bar SP2/SP200/PP5/ EP5/ISP5 Man. gauge block set 5.6. Srített leveg szr és nyomáscsökkent egység helyi nyomásmérvel, rögzít kerettel és srített leveg vezeték csatlakozó fittingekkel ellátva MPC2 AIR SET Nyomásmér nyomástartomány: 0-7 bar g Méret: /4",bels "R" menetes, DIN szerint 5.7. Pneumatikus mködtet, pozicionáló, helyi nyomásmér egység, MPC2 tip.srített leveg kezel és szabályozó szelep gyártómvi összeépítésének anyagköltsége és munkadíja PN FITTED MODULATING Oldal: 4 /

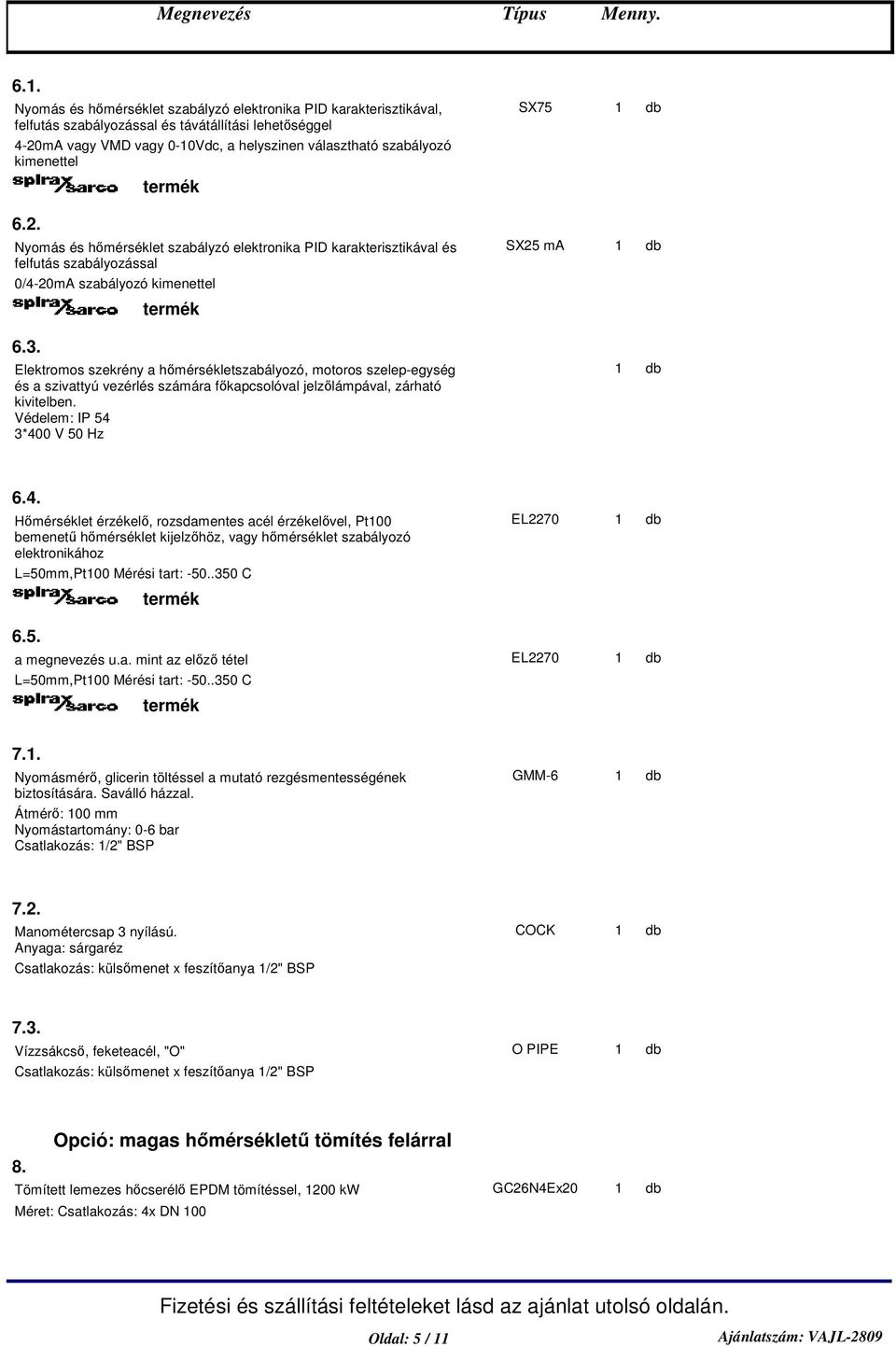

6 6.. Nyomás és hmérséklet szabályzó elektronika PID karakterisztikával, felfutás szabályozással és távátállítási lehetséggel SX mA vagy VMD vagy 0-0Vdc, a helyszinen választható szabályozó kimenettel 6.2. Nyomás és hmérséklet szabályzó elektronika PID karakterisztikával és felfutás szabályozással SX25 ma 0/4-20mA szabályozó kimenettel 6.3. Elektromos szekrény a hmérsékletszabályozó, motoros szelep-egység és a szivattyú vezérlés számára fkapcsolóval jelzlámpával, zárható kivitelben. Védelem: IP 54 3*400 V 50 Hz 6.4. Hmérséklet érzékel, rozsdamentes acél érzékelvel, Pt00 bemenet hmérséklet kijelzhöz, vagy hmérséklet szabályozó elektronikához EL2270 L=50mm,Pt00 Mérési tart: C 6.5. a megnevezés u.a. mint az elz tétel EL2270 L=50mm,Pt00 Mérési tart: C 7.. Nyomásmér, glicerin töltéssel a mutató rezgésmentességének biztosítására. Saválló házzal. GMM-6 Átmér: 00 mm Nyomástartomány: 0-6 bar Csatlakozás: /2" BSP 7.2. Manométercsap 3 nyílású. Anyaga: sárgaréz COCK Csatlakozás: külsmenet x feszítanya /2" BSP 7.3. Vízzsákcs, feketeacél, "O" O PIPE Csatlakozás: külsmenet x feszítanya /2" BSP 8. Opció: magas hmérséklet tömítés felárral Tömített lemezes hcserél EPDM tömítéssel, 200 kw GC26N4Ex20 Méret: Csatlakozás: 4x DN 00 Oldal: 5 /

7 9. Kétoldali nézüveg, karimás csatlakozással Ház anyaga: GGG 40.3 DIN 693 Üveg: boroszilikát DIN 7080 SG253 Beépítés: Nézüvegek síkja függlegesen Méret és nyomásfokozat: DN50 PN25 0. Kondenzgyüjtö tartály V=30 l DN50/DN50 PN 6. csöpögésmentes, gáztömör tömszelence, 00%-os tömör zárás, BSAT Méret és nyomásfokozat: DN50 PN6 2. Szennyfogó szr hengeres, tisztítható és cserélhet rozsdamentes acél szrbetéttel Szrház anyaga: GG 20 DIN 69 Szrbetét anyaga: ASTM A240 36L Szrbetét perforáció: 0.8mm(DN5-DN80).6mm(DN00-DN200) Finomabb szrbetét: külön rendelésre Anyagbizonylat:EN Fig33 Méret és nyomásfokozat: DN50 PN6 3. Visszacsapó szelep karimák közé építhet kivitelben, ausztenites rozsdamentes acél bels alkatrészekkel Szeleptest anyaga: ferrites rozsdamentes acél WS.433 Tömör zárás: DIN BN2 szerint (standard) DCV2 Méret és nyomásfokozat: DN50 PN Gz -vagy srített leveg hajtású, automatikus kondenzvíz átemel szivattyú, rozsdamentes acél bels alkatrészekkel, be- és kilép oldali visszacsapó szelepek nélkül MFP4 Ház anyaga:gmbgrafitos vasöntvény GGG40.3 Méret és nyomásfokozat: DN50/50 PN Üvegszál ersítés, szilikonnal borított, víztaszító ásványi gyapot hszigetel burkolat IJ-MFP Méret: DN50,80 Oldal: 6 /

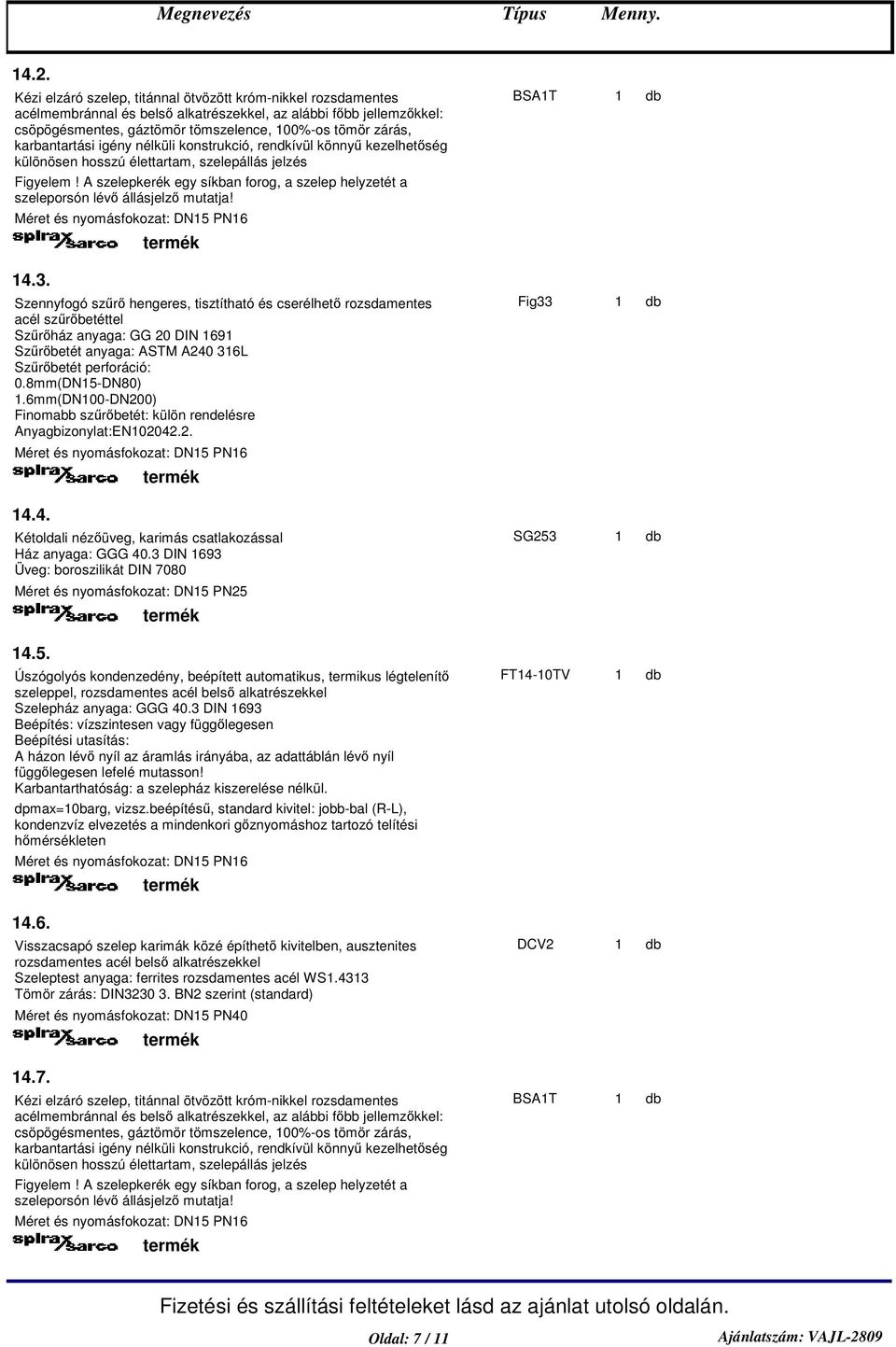

8 4.2. csöpögésmentes, gáztömör tömszelence, 00%-os tömör zárás, BSAT Méret és nyomásfokozat: DN5 PN Szennyfogó szr hengeres, tisztítható és cserélhet rozsdamentes acél szrbetéttel Szrház anyaga: GG 20 DIN 69 Szrbetét anyaga: ASTM A240 36L Szrbetét perforáció: 0.8mm(DN5-DN80).6mm(DN00-DN200) Finomabb szrbetét: külön rendelésre Anyagbizonylat:EN Fig33 Méret és nyomásfokozat: DN5 PN Kétoldali nézüveg, karimás csatlakozással Ház anyaga: GGG 40.3 DIN 693 Üveg: boroszilikát DIN 7080 SG253 Méret és nyomásfokozat: DN5 PN Úszógolyós kondenzedény, beépített automatikus, termikus légtelenít szeleppel, rozsdamentes acél bels alkatrészekkel Szelepház anyaga: GGG 40.3 DIN 693 Beépítés: vízszintesen vagy függlegesen Beépítési utasítás: A házon lév nyíl az áramlás irányába, az adattáblán lév nyíl függlegesen lefelé mutasson! Karbantarthatóság: a szelepház kiszerelése nélkül. FT4-0TV dpmax=0barg, vizsz.beépítés, standard kivitel: jobb-bal (R-L), kondenzvíz elvezetés a mindenkori gznyomáshoz tartozó telítési hmérsékleten Méret és nyomásfokozat: DN5 PN Visszacsapó szelep karimák közé építhet kivitelben, ausztenites rozsdamentes acél bels alkatrészekkel Szeleptest anyaga: ferrites rozsdamentes acél WS.433 Tömör zárás: DIN BN2 szerint (standard) DCV2 Méret és nyomásfokozat: DN5 PN csöpögésmentes, gáztömör tömszelence, 00%-os tömör zárás, BSAT Méret és nyomásfokozat: DN5 PN6 Oldal: 7 /

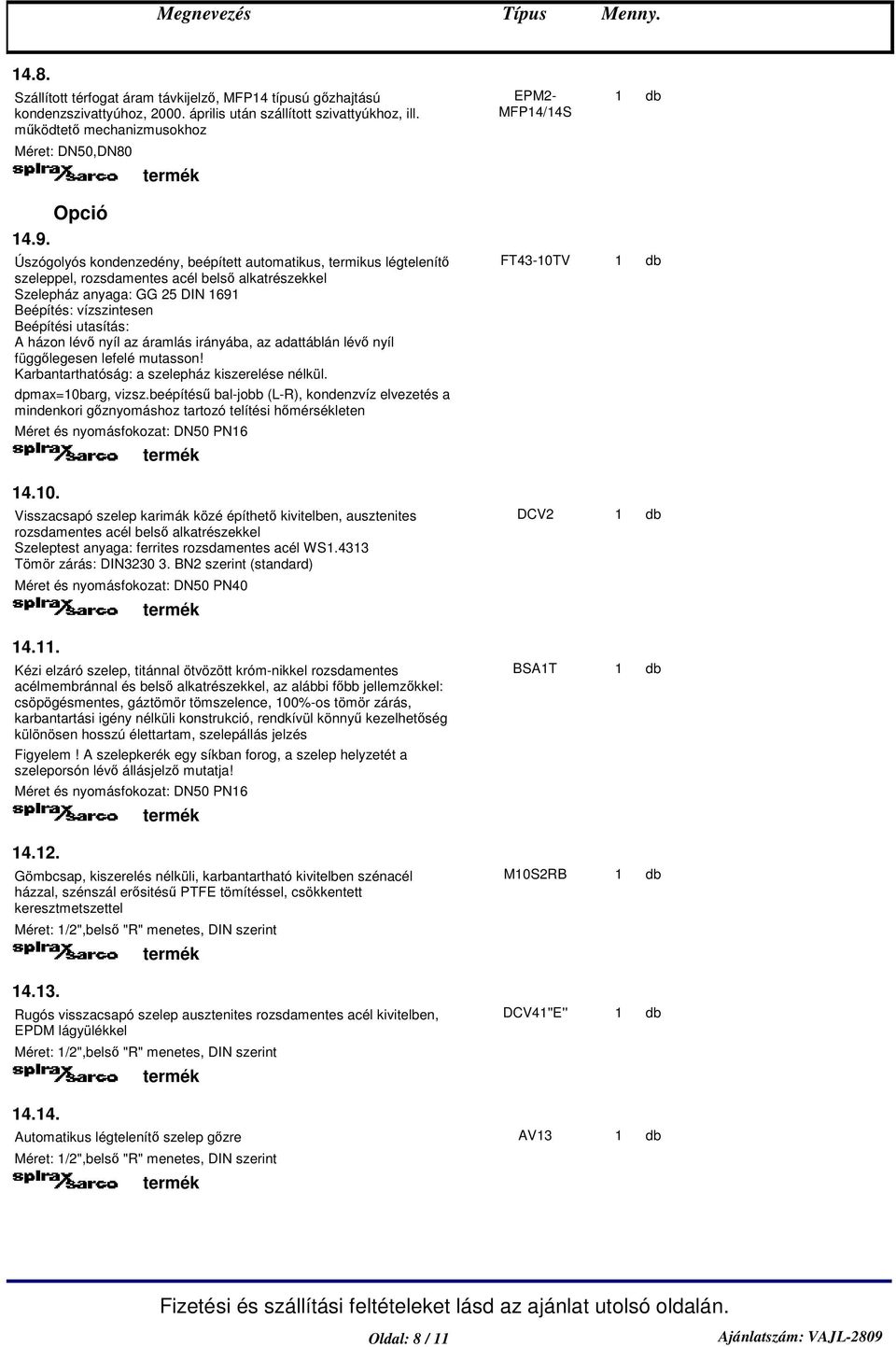

9 4.8. Szállított térfogat áram távkijelz, MFP4 típusú gzhajtású kondenzszivattyúhoz, április után szállított szivattyúkhoz, ill. mködtet mechanizmusokhoz EPM2- MFP4/4S Méret: DN50,DN80 Opció 4.9. Úszógolyós kondenzedény, beépített automatikus, termikus légtelenít szeleppel, rozsdamentes acél bels alkatrészekkel Szelepház anyaga: GG 25 DIN 69 Beépítés: vízszintesen Beépítési utasítás: A házon lév nyíl az áramlás irányába, az adattáblán lév nyíl függlegesen lefelé mutasson! Karbantarthatóság: a szelepház kiszerelése nélkül. FT43-0TV dpmax=0barg, vizsz.beépítés bal-jobb (L-R), kondenzvíz elvezetés a mindenkori gznyomáshoz tartozó telítési hmérsékleten Méret és nyomásfokozat: DN50 PN Visszacsapó szelep karimák közé építhet kivitelben, ausztenites rozsdamentes acél bels alkatrészekkel Szeleptest anyaga: ferrites rozsdamentes acél WS.433 Tömör zárás: DIN BN2 szerint (standard) DCV2 Méret és nyomásfokozat: DN50 PN csöpögésmentes, gáztömör tömszelence, 00%-os tömör zárás, BSAT Méret és nyomásfokozat: DN50 PN Gömbcsap, kiszerelés nélküli, karbantartható kivitelben szénacél házzal, szénszál ersités PTFE tömítéssel, csökkentett keresztmetszettel M0S2RB Méret: /2",bels "R" menetes, DIN szerint 4.3. Rugós visszacsapó szelep ausztenites rozsdamentes acél kivitelben, EPDM lágyülékkel DCV4''E'' Méret: /2",bels "R" menetes, DIN szerint 4.4. Automatikus légtelenít szelep gzre AV3 Méret: /2",bels "R" menetes, DIN szerint Oldal: 8 /

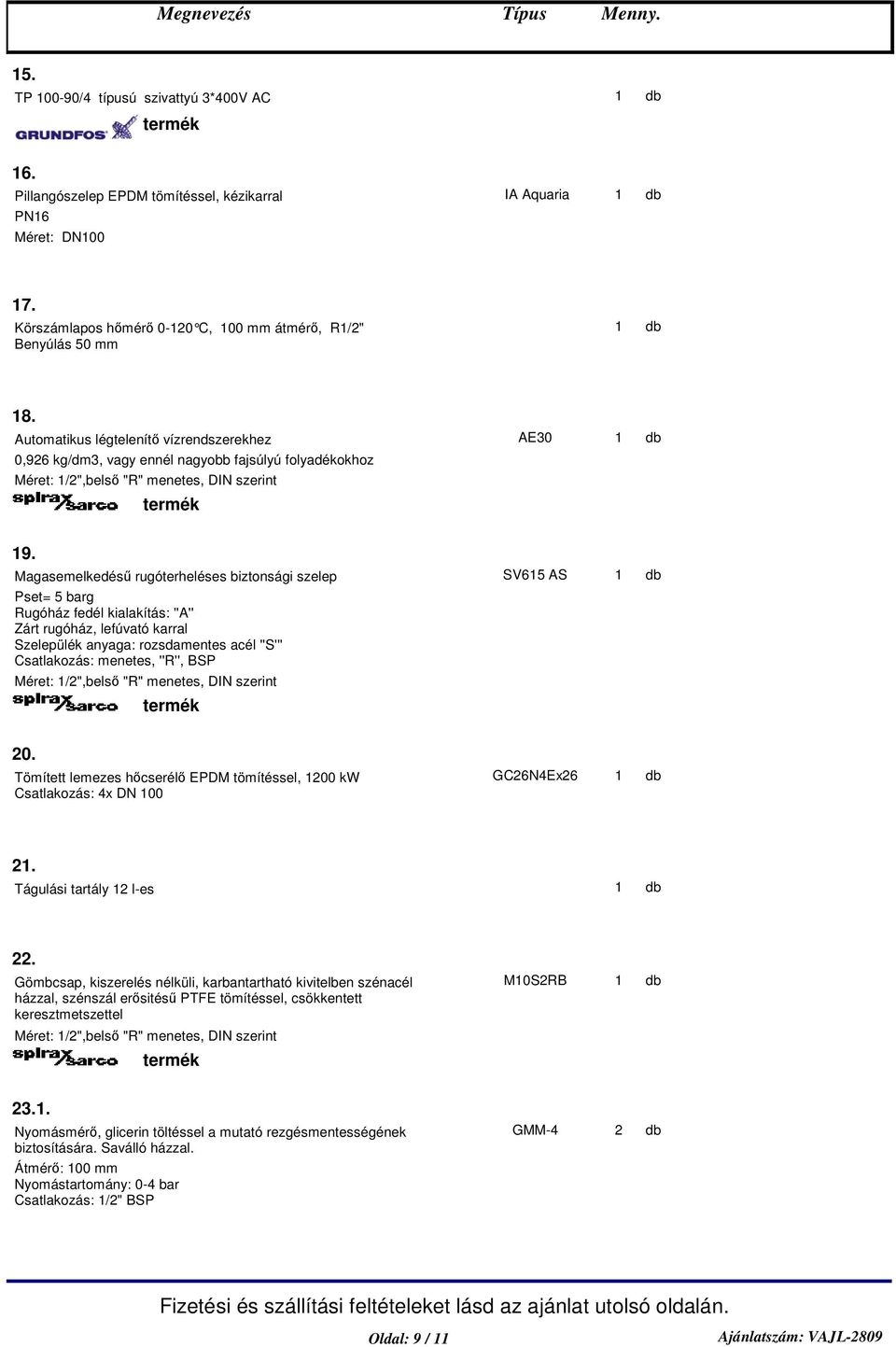

10 5. TP 00-90/4 típusú szivattyú 3*400V AC 6. Pillangószelep EPDM tömítéssel, kézikarral IA Aquaria PN6 Méret: DN00 7. Körszámlapos hmér 0-20 C, 00 mm átmér, R/2" Benyúlás 50 mm 8. Automatikus légtelenít vízrendszerekhez AE30 0,926 kg/dm3, vagy ennél nagyobb fajsúlyú folyadékokhoz Méret: /2",bels "R" menetes, DIN szerint 9. Magasemelkedés rugóterheléses biztonsági szelep SV65 AS Pset= 5 barg Rugóház fedél kialakítás: ''A'' Zárt rugóház, lefúvató karral Szelepülék anyaga: rozsdamentes acél ''S''' Csatlakozás: menetes, ''R'', BSP Méret: /2",bels "R" menetes, DIN szerint 20. Tömített lemezes hcserél EPDM tömítéssel, 200 kw Csatlakozás: 4x DN 00 GC26N4Ex26 2. Tágulási tartály 2 l-es 22. Gömbcsap, kiszerelés nélküli, karbantartható kivitelben szénacél házzal, szénszál ersités PTFE tömítéssel, csökkentett keresztmetszettel M0S2RB Méret: /2",bels "R" menetes, DIN szerint 23.. Nyomásmér, glicerin töltéssel a mutató rezgésmentességének biztosítására. Saválló házzal. GMM-4 2 Átmér: 00 mm Nyomástartomány: 0-4 bar Csatlakozás: /2" BSP Oldal: 9 /

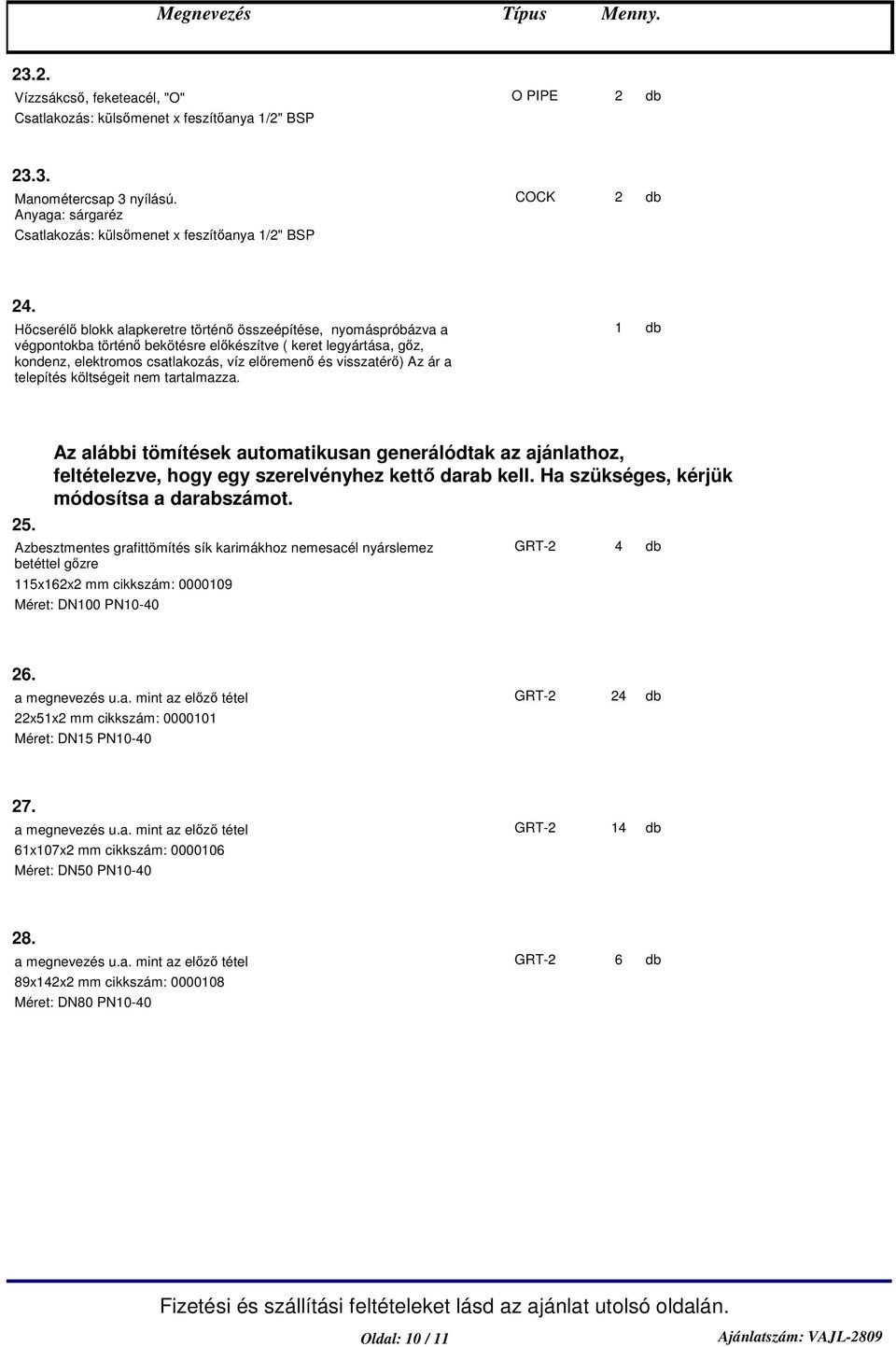

11 23.2. Vízzsákcs, feketeacél, "O" O PIPE 2 Csatlakozás: külsmenet x feszítanya /2" BSP Manométercsap 3 nyílású. Anyaga: sárgaréz COCK 2 Csatlakozás: külsmenet x feszítanya /2" BSP 24. Hcserél blokk alapkeretre történ összeépítése, nyomáspróbázva a végpontokba történ bekötésre elkészítve ( keret legyártása, gz, kondenz, elektromos csatlakozás, víz elremen és visszatér) Az ár a telepítés költségeit nem tartalmazza. 25. Az alábbi tömítések automatikusan generálódtak az ajánlathoz, feltételezve, hogy egy szerelvényhez kett darab kell. Ha szükséges, kérjük módosítsa a darabszámot. Azbesztmentes grafittömítés sík karimákhoz nemesacél nyárslemez betéttel gzre 5x62x2 mm cikkszám: Méret: DN00 PN0-40 GRT a megnevezés u.a. mint az elz tétel GRT x5x2 mm cikkszám: Méret: DN5 PN a megnevezés u.a. mint az elz tétel GRT-2 4 6x07x2 mm cikkszám: Méret: DN50 PN a megnevezés u.a. mint az elz tétel GRT x42x2 mm cikkszám: Méret: DN80 PN0-40 Oldal: 0 /

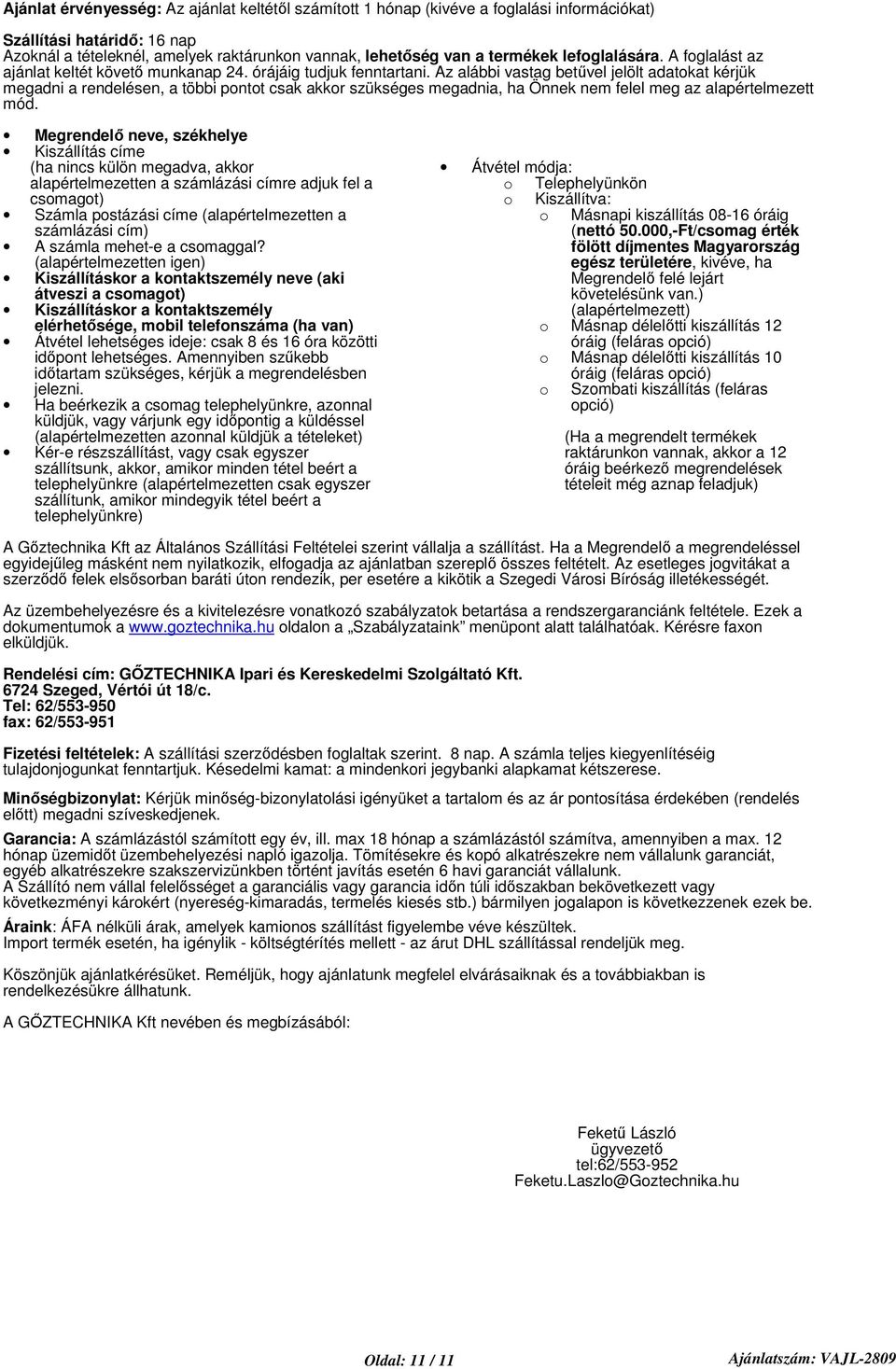

12 Ajánlat érvényesség: Az ajánlat keltétl számított hónap (kivéve a foglalási információkat) Szállítási határid: 6 nap Azoknál a tételeknél, amelyek raktárunkon vannak, lehetség van a ek lefoglalására. A foglalást az ajánlat keltét követ munkanap 24. órájáig tudjuk fenntartani. Az alábbi vastag betvel jelölt adatokat kérjük megadni a rendelésen, a többi pontot csak akkor szükséges megadnia, ha Önnek nem felel meg az alapértelmezett mód. Megrendel neve, székhelye Kiszállítás címe (ha nincs külön megadva, akkor alapértelmezetten a számlázási címre adjuk fel a csomagot) Számla postázási címe (alapértelmezetten a számlázási cím) A számla mehet-e a csomaggal? (alapértelmezetten igen) Kiszállításkor a kontaktszemély neve (aki átveszi a csomagot) Kiszállításkor a kontaktszemély elérhetsége, mobil telefonszáma (ha van) Átvétel lehetséges ideje: csak 8 és 6 óra közötti idpont lehetséges. Amennyiben szkebb idtartam szükséges, kérjük a megrendelésben jelezni. Ha beérkezik a csomag telephelyünkre, azonnal küldjük, vagy várjunk egy idpontig a küldéssel (alapértelmezetten azonnal küldjük a tételeket) Kér-e részszállítást, vagy csak egyszer szállítsunk, akkor, amikor minden tétel beért a telephelyünkre (alapértelmezetten csak egyszer szállítunk, amikor mindegyik tétel beért a telephelyünkre) Átvétel módja: o Telephelyünkön o Kiszállítva: o Másnapi kiszállítás 08-6 óráig (nettó ,-Ft/csomag érték fölött díjmentes Magyarország egész területére, kivéve, ha Megrendel felé lejárt követelésünk van.) (alapértelmezett) o Másnap déleltti kiszállítás 2 óráig (feláras opció) o Másnap déleltti kiszállítás 0 óráig (feláras opció) o Szombati kiszállítás (feláras opció) (Ha a megrendelt ek raktárunkon vannak, akkor a 2 óráig beérkez megrendelések tételeit még aznap feladjuk) A Gztechnika Kft az Általános Szállítási Feltételei szerint vállalja a szállítást. Ha a Megrendel a megrendeléssel egyidejleg másként nem nyilatkozik, elfogadja az ajánlatban szerepl összes feltételt. Az esetleges jogvitákat a szerzd felek elssorban baráti úton rendezik, per esetére a kikötik a Szegedi Városi Bíróság illetékességét. Az üzembehelyezésre és a kivitelezésre vonatkozó szabályzatok betartása a rendszergaranciánk feltétele. Ezek a dokumentumok a oldalon a Szabályzataink menüpont alatt találhatóak. Kérésre faxon elküldjük. Rendelési cím: GZTECHNIKA Ipari és Kereskedelmi Szolgáltató Kft Szeged, Vértói út 8/c. Tel: 62/ fax: 62/ Fizetési feltételek: A szállítási szerzdésben foglaltak szerint. 8 nap. A számla teljes kiegyenlítéséig tulajdonjogunkat fenntartjuk. Késedelmi kamat: a mindenkori jegybanki alapkamat kétszerese. Minségbizonylat: Kérjük minség-bizonylatolási igényüket a tartalom és az ár pontosítása érdekében (rendelés eltt) megadni szíveskedjenek. Garancia: A számlázástól számított egy év, ill. max 8 hónap a számlázástól számítva, amennyiben a max. 2 hónap üzemidt üzembehelyezési napló igazolja. Tömítésekre és kopó alkatrészekre nem vállalunk garanciát, egyéb alkatrészekre szakszervizünkben történt javítás esetén 6 havi garanciát vállalunk. A Szállító nem vállal felelsséget a garanciális vagy garancia idn túli idszakban bekövetkezett vagy következményi károkért (nyereség-kimaradás, termelés kiesés stb.) bármilyen jogalapon is következzenek ezek be. Áraink: ÁFA nélküli árak, amelyek kamionos szállítást figyelembe véve készültek. Import esetén, ha igénylik - költségtérítés mellett - az árut DHL szállítással rendeljük meg. Köszönjük ajánlatkérésüket. Reméljük, hogy ajánlatunk megfelel elvárásaiknak és a továbbiakban is rendelkezésükre állhatunk. A GZTECHNIKA Kft nevében és megbízásából: Feket László ügyvezet tel:62/ Feketu.Laszlo@Goztechnika.hu Oldal: /
