GŐZMENNYISÉG MÉRÉS TÚLHEVíTETT GŐZRE

Átírás

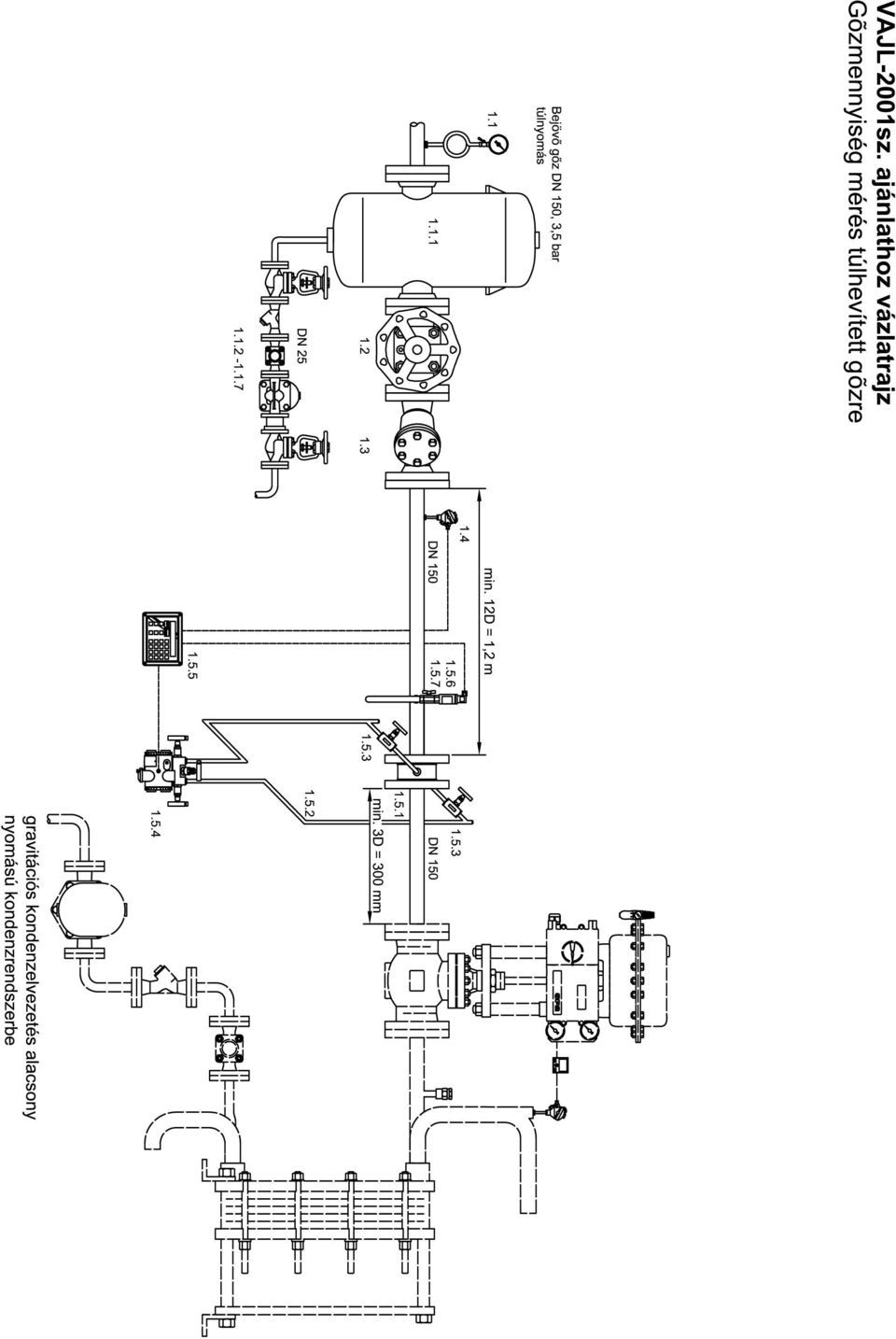

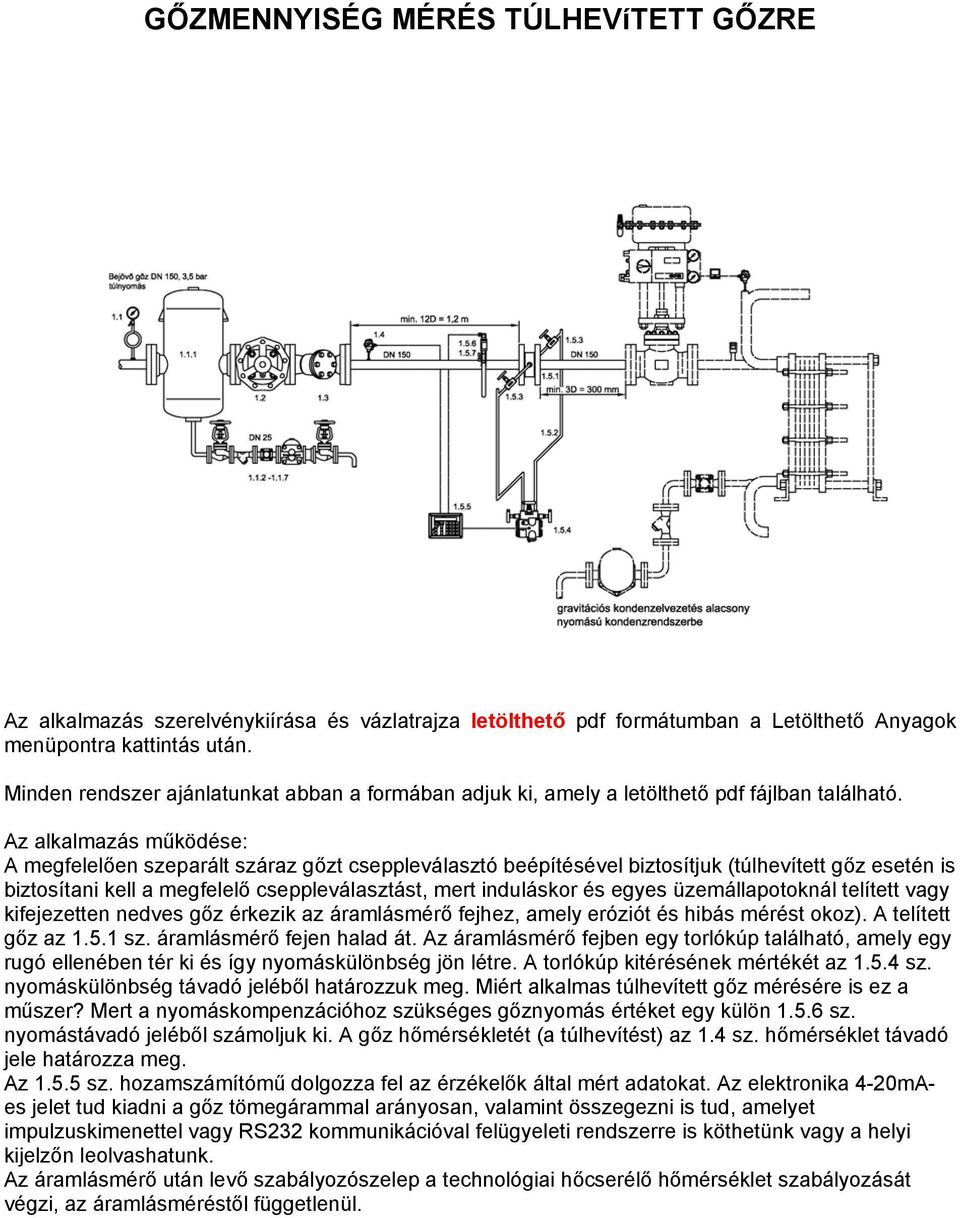

1 GŐZMENNYISÉG MÉRÉS TÚLHEVíTETT GŐZRE Az alkalmazás szerelvénykiírása és vázlatrajza letölthető pdf formátumban a Letölthető Anyagok menüpontra kattintás után. Minden rendszer ajánlatunkat abban a formában adjuk ki, amely a letölthető pdf fájlban található. Az alkalmazás működése: A megfelelően szeparált száraz gőzt cseppleválasztó beépítésével biztosítjuk (túlhevített gőz esetén is biztosítani kell a megfelelő cseppleválasztást, mert induláskor és egyes üzemállapotoknál telített vagy kifejezetten nedves gőz érkezik az áramlásmérő fejhez, amely eróziót és hibás mérést okoz). A telített gőz az sz. áramlásmérő fejen halad át. Az áramlásmérő fejben egy torlókúp található, amely egy rugó ellenében tér ki és így nyomáskülönbség jön létre. A torlókúp kitérésének mértékét az sz. nyomáskülönbség távadó jeléből határozzuk meg. Miért alkalmas túlhevített gőz mérésére is ez a műszer? Mert a nyomáskompenzációhoz szükséges gőznyomás értéket egy külön sz. nyomástávadó jeléből számoljuk ki. A gőz hőmérsékletét (a túlhevítést) az 1.4 sz. hőmérséklet távadó jele határozza meg. Az sz. hozamszámítómű dolgozza fel az érzékelők által mért adatokat. Az elektronika 4-0mAes jelet tud kiadni a gőz tömegárammal arányosan, valamint összegezni is tud, amelyet impulzuskimenettel vagy RS3 kommunikációval felügyeleti rendszerre is köthetünk vagy a helyi kijelzőn leolvashatunk. Az áramlásmérő után levő szabályozószelep a technológiai hőcserélő hőmérséklet szabályozását végzi, az áramlásméréstől függetlenül.

2

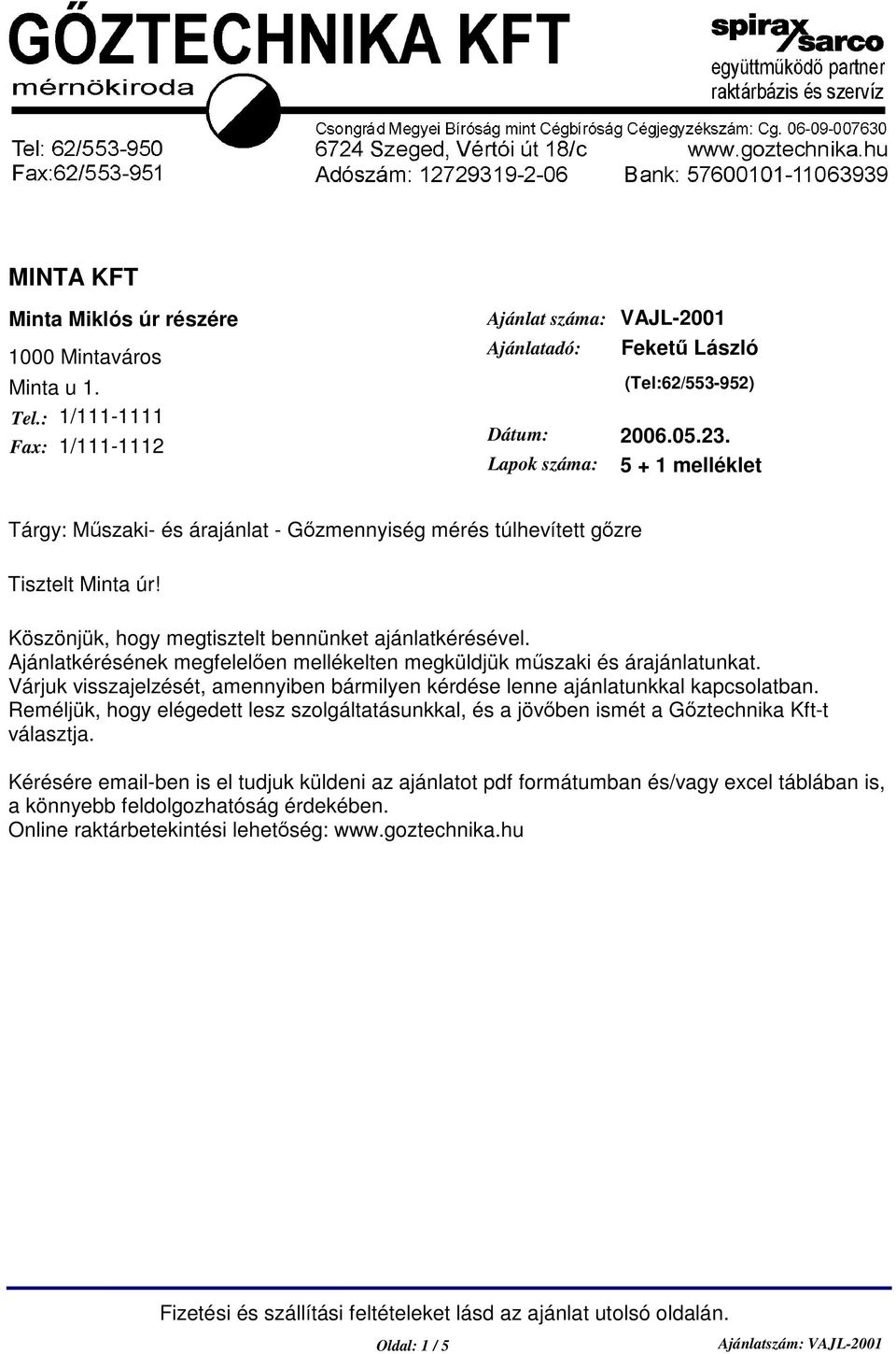

3 MINTA KFT Minta Miklós úr részére 1000 Mintaváros Minta u 1. Tel.: 1/ Fax: 1/ Ajánlat száma: VAJL-001 Ajánlatadó: Feket László (Tel:6/553-95) Dátum: Lapok száma: melléklet Tárgy: Mszaki- és árajánlat - Gzmennyiség mérés túlhevített gzre Tisztelt Minta úr! Köszönjük, hogy megtisztelt bennünket ajánlatkérésével. Ajánlatkérésének megfelelen mellékelten megküldjük mszaki és árajánlatunkat. Várjuk visszajelzését, amennyiben bármilyen kérdése lenne ajánlatunkkal kapcsolatban. Reméljük, hogy elégedett lesz szolgáltatásunkkal, és a jövben ismét a Gztechnika Kft-t választja. Kérésére -ben is el tudjuk küldeni az ajánlatot pdf formátumban és/vagy excel táblában is, a könnyebb feldolgozhatóság érdekében. Online raktárbetekintési lehetség: Oldal: 1 / 5 Ajánlatszám: VAJL-001

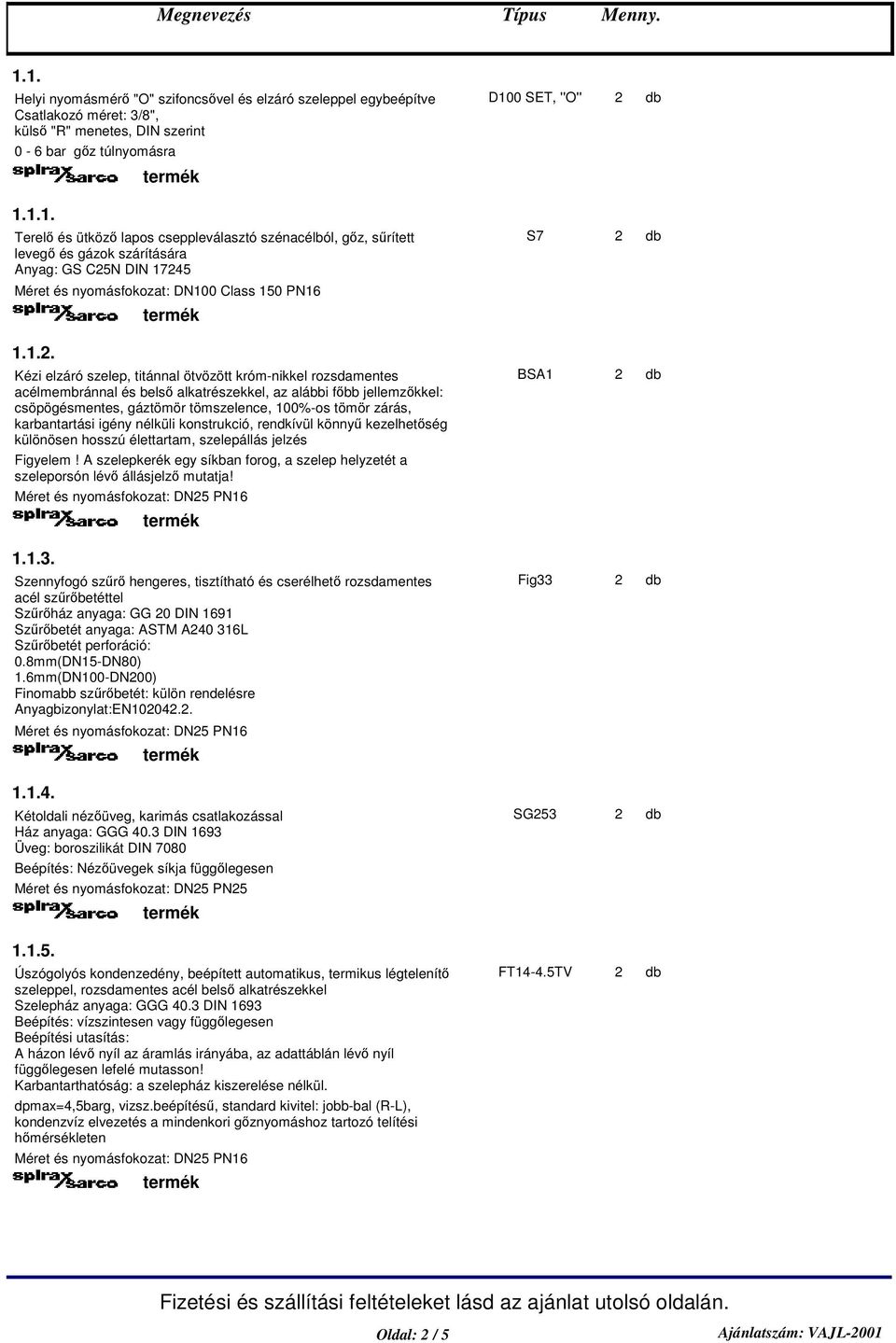

4 Megnevezés Típus Menny Helyi nyomásmér "O" szifoncsvel és elzáró szeleppel egybeépítve Csatlakozó méret: 3/8", küls "R" menetes, DIN szerint D100 SET, ''O'' 0-6 bar gz túlnyomásra Terel és ütköz lapos cseppleválasztó szénacélból, gz, srített leveg és gázok szárítására Anyag: GS C5N DIN 1745 S7 Méret és nyomásfokozat: DN100 Class 150 PN Kézi elzáró szelep, titánnal ötvözött króm-nikkel rozsdamentes acélmembránnal és bels alkatrészekkel, az alábbi fbb jellemzkkel: csöpögésmentes, gáztömör tömszelence, 100%-os tömör zárás, karbantartási igény nélküli konstrukció, rendkívül könny kezelhetség különösen hosszú élettartam, szelepállás jelzés BSA1 Figyelem! A szelepkerék egy síkban forog, a szelep helyzetét a szeleporsón lév állásjelz mutatja! Méret és nyomásfokozat: DN5 PN Szennyfogó szr hengeres, tisztítható és cserélhet rozsdamentes acél szrbetéttel Szrház anyaga: GG 0 DIN 1691 Szrbetét anyaga: ASTM A40 316L Szrbetét perforáció: 0.8mm(DN15-DN80) 1.6mm(DN100-DN00) Finomabb szrbetét: külön rendelésre Anyagbizonylat:EN Fig33 Méret és nyomásfokozat: DN5 PN Kétoldali nézüveg, karimás csatlakozással Ház anyaga: GGG 40.3 DIN 1693 Üveg: boroszilikát DIN 7080 SG53 Beépítés: Nézüvegek síkja függlegesen Méret és nyomásfokozat: DN5 PN Úszógolyós kondenzedény, beépített automatikus, termikus légtelenít szeleppel, rozsdamentes acél bels alkatrészekkel Szelepház anyaga: GGG 40.3 DIN 1693 Beépítés: vízszintesen vagy függlegesen Beépítési utasítás: A házon lév nyíl az áramlás irányába, az adattáblán lév nyíl függlegesen lefelé mutasson! Karbantarthatóság: a szelepház kiszerelése nélkül. FT14-4.5TV dpmax=4,5barg, vizsz.beépítés, standard kivitel: jobb-bal (R-L), kondenzvíz elvezetés a mindenkori gznyomáshoz tartozó telítési hmérsékleten Méret és nyomásfokozat: DN5 PN16 Oldal: / 5 Ajánlatszám: VAJL-001

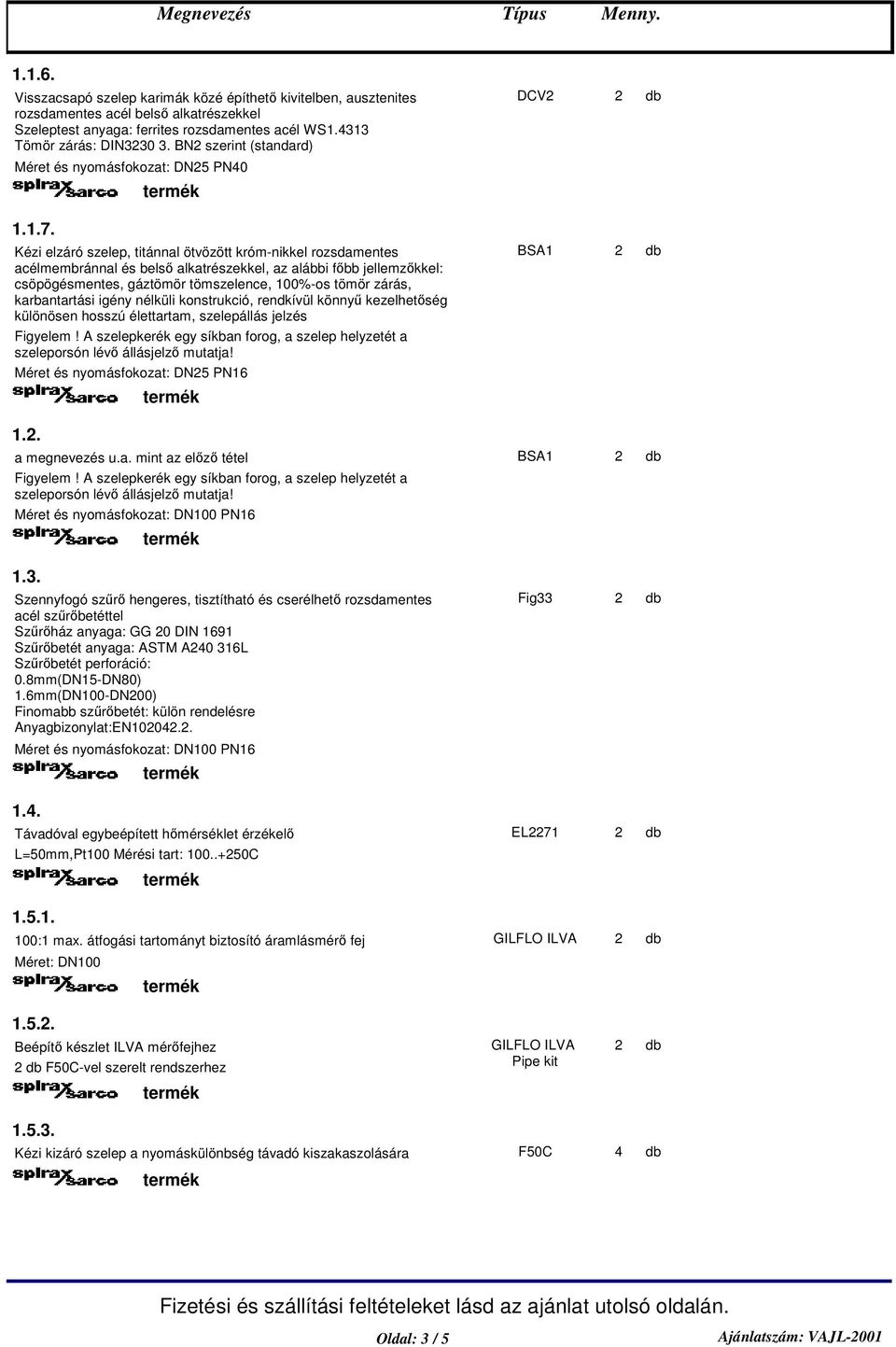

5 Megnevezés Típus Menny Visszacsapó szelep karimák közé építhet kivitelben, ausztenites rozsdamentes acél bels alkatrészekkel Szeleptest anyaga: ferrites rozsdamentes acél WS Tömör zárás: DIN BN szerint (standard) DCV Méret és nyomásfokozat: DN5 PN Kézi elzáró szelep, titánnal ötvözött króm-nikkel rozsdamentes acélmembránnal és bels alkatrészekkel, az alábbi fbb jellemzkkel: csöpögésmentes, gáztömör tömszelence, 100%-os tömör zárás, karbantartási igény nélküli konstrukció, rendkívül könny kezelhetség különösen hosszú élettartam, szelepállás jelzés BSA1 Figyelem! A szelepkerék egy síkban forog, a szelep helyzetét a szeleporsón lév állásjelz mutatja! Méret és nyomásfokozat: DN5 PN a megnevezés u.a. mint az elz tétel BSA1 Figyelem! A szelepkerék egy síkban forog, a szelep helyzetét a szeleporsón lév állásjelz mutatja! Méret és nyomásfokozat: DN100 PN Szennyfogó szr hengeres, tisztítható és cserélhet rozsdamentes acél szrbetéttel Szrház anyaga: GG 0 DIN 1691 Szrbetét anyaga: ASTM A40 316L Szrbetét perforáció: 0.8mm(DN15-DN80) 1.6mm(DN100-DN00) Finomabb szrbetét: külön rendelésre Anyagbizonylat:EN Fig33 Méret és nyomásfokozat: DN100 PN Távadóval egybeépített hmérséklet érzékel EL71 L=50mm,Pt100 Mérési tart: C :1 max. átfogási tartományt biztosító áramlásmér fej GILFLO ILVA Méret: DN Beépít készlet ILVA mérfejhez GILFLO ILVA F50C-vel szerelt rendszerhez Pipe kit Kézi kizáró szelep a nyomáskülönbség távadó kiszakaszolására F50C 4 Oldal: 3 / 5 Ajánlatszám: VAJL-001

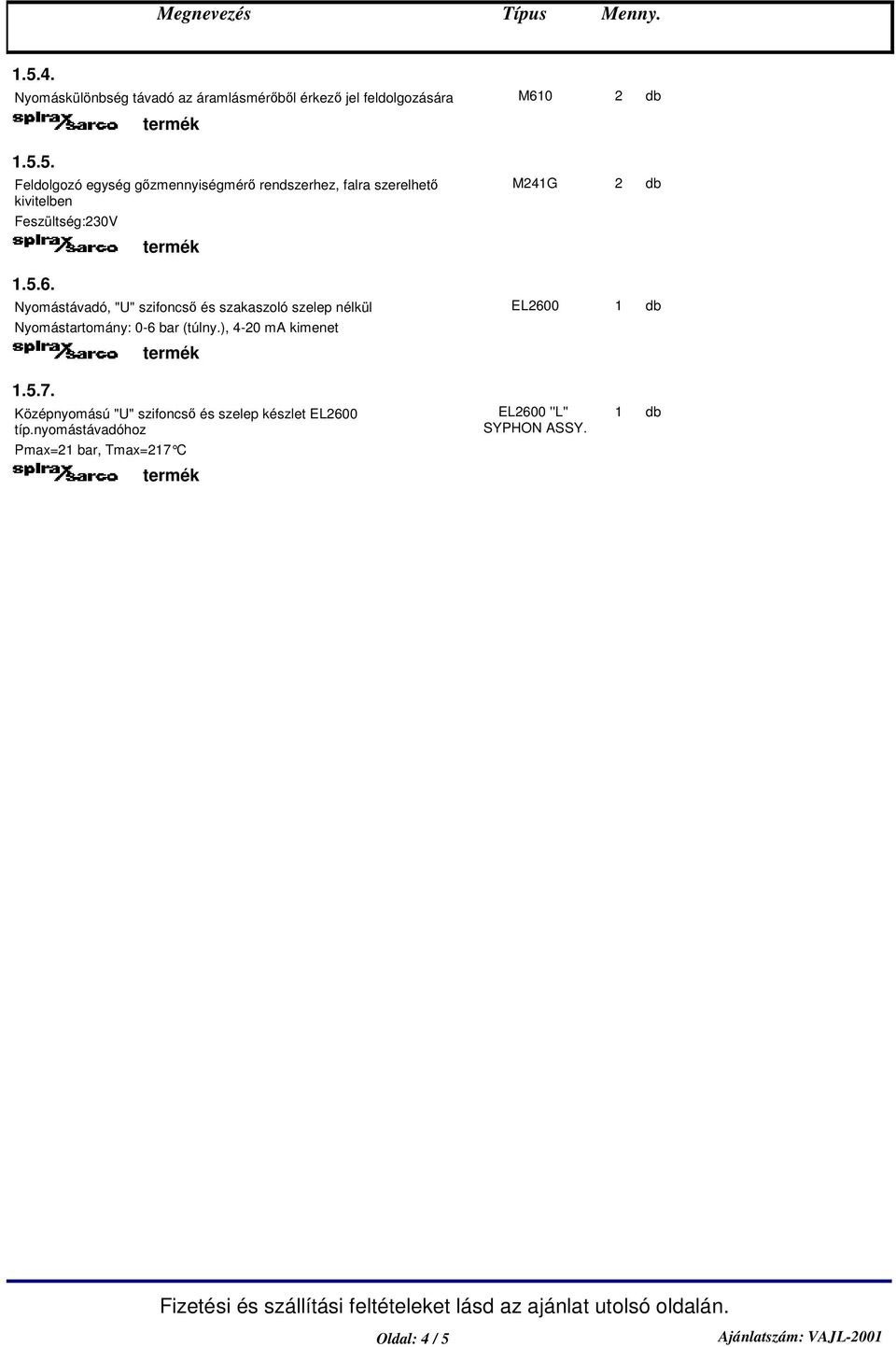

6 Megnevezés Típus Menny Nyomáskülönbség távadó az áramlásmérbl érkez jel feldolgozására M Feldolgozó egység gzmennyiségmér rendszerhez, falra szerelhet kivitelben M41G Feszültség:30V Nyomástávadó, "U" szifoncs és szakaszoló szelep nélkül EL600 1 Nyomástartomány: 0-6 bar (túlny.), 4-0 ma kimenet Középnyomású "U" szifoncs és szelep készlet EL600 típ.nyomástávadóhoz EL600 ''L'' SYPHON ASSY. 1 Pmax=1 bar, Tmax=17 C Oldal: 4 / 5 Ajánlatszám: VAJL-001

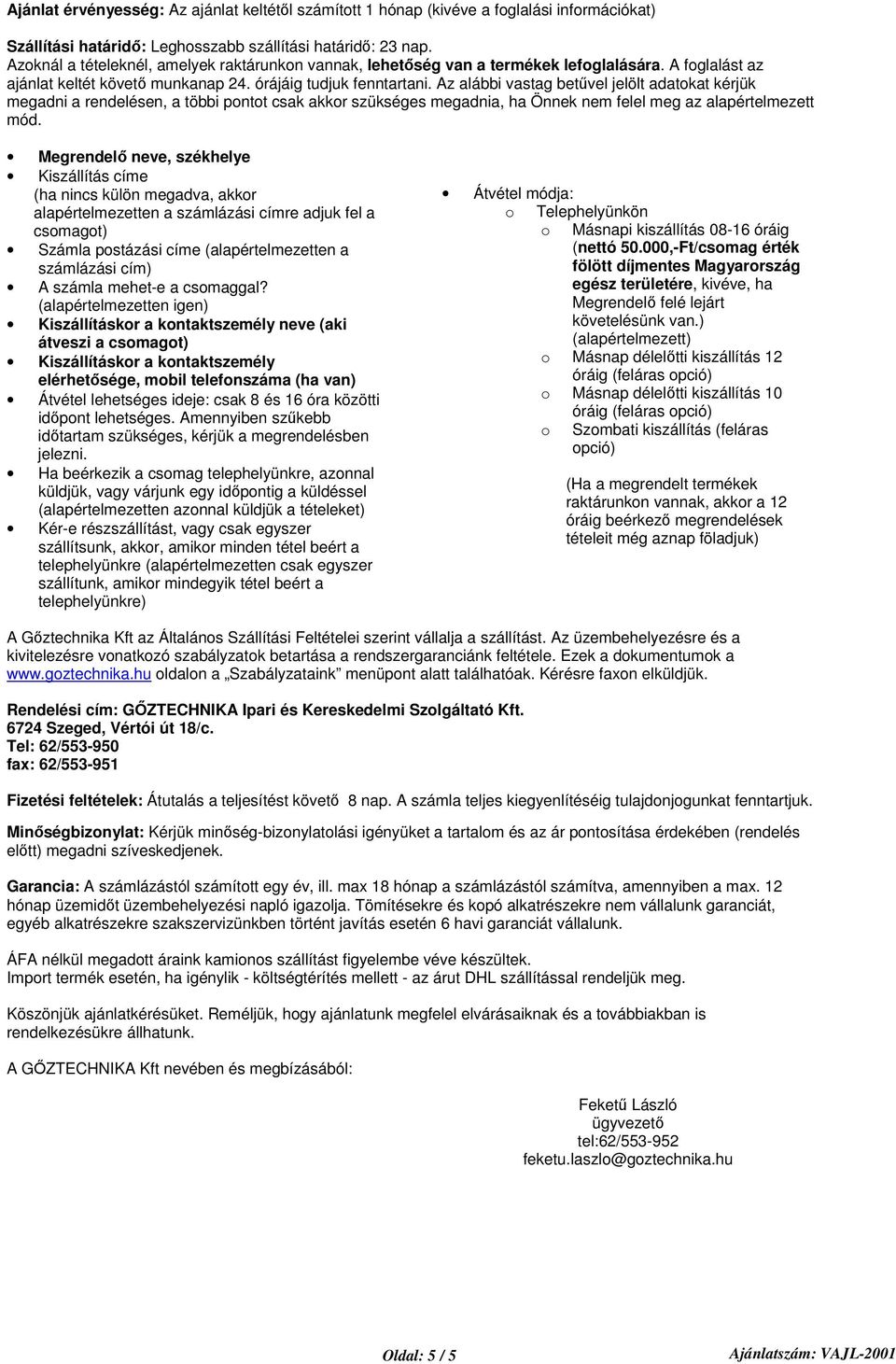

7 Ajánlat érvényesség: Az ajánlat keltétl számított 1 hónap (kivéve a foglalási információkat) Szállítási határid: Leghosszabb szállítási határid: 3 nap. Azoknál a tételeknél, amelyek raktárunkon vannak, lehetség van a ek lefoglalására. A foglalást az ajánlat keltét követ munkanap 4. órájáig tudjuk fenntartani. Az alábbi vastag betvel jelölt adatokat kérjük megadni a rendelésen, a többi pontot csak akkor szükséges megadnia, ha Önnek nem felel meg az alapértelmezett mód. Megrendel neve, székhelye Kiszállítás címe (ha nincs külön megadva, akkor alapértelmezetten a számlázási címre adjuk fel a csomagot) Számla postázási címe (alapértelmezetten a számlázási cím) A számla mehet-e a csomaggal? (alapértelmezetten igen) Kiszállításkor a kontaktszemély neve (aki átveszi a csomagot) Kiszállításkor a kontaktszemély elérhetsége, mobil telefonszáma (ha van) Átvétel lehetséges ideje: csak 8 és 16 óra közötti idpont lehetséges. Amennyiben szkebb idtartam szükséges, kérjük a megrendelésben jelezni. Ha beérkezik a csomag telephelyünkre, azonnal küldjük, vagy várjunk egy idpontig a küldéssel (alapértelmezetten azonnal küldjük a tételeket) Kér-e részszállítást, vagy csak egyszer szállítsunk, akkor, amikor minden tétel beért a telephelyünkre (alapértelmezetten csak egyszer szállítunk, amikor mindegyik tétel beért a telephelyünkre) Átvétel módja: o Telephelyünkön o Másnapi kiszállítás óráig (nettó ,-Ft/csomag érték fölött díjmentes Magyarország egész területére, kivéve, ha Megrendel felé lejárt követelésünk van.) (alapértelmezett) o Másnap déleltti kiszállítás 1 óráig (feláras opció) o Másnap déleltti kiszállítás 10 óráig (feláras opció) o Szombati kiszállítás (feláras opció) (Ha a megrendelt ek raktárunkon vannak, akkor a 1 óráig beérkez megrendelések tételeit még aznap föladjuk) A Gztechnika Kft az Általános Szállítási Feltételei szerint vállalja a szállítást. Az üzembehelyezésre és a kivitelezésre vonatkozó szabályzatok betartása a rendszergaranciánk feltétele. Ezek a dokumentumok a oldalon a Szabályzataink menüpont alatt találhatóak. Kérésre faxon elküldjük. Rendelési cím: GZTECHNIKA Ipari és Kereskedelmi Szolgáltató Kft. 674 Szeged, Vértói út 18/c. Tel: 6/ fax: 6/ Fizetési feltételek: Átutalás a teljesítést követ 8 nap. A számla teljes kiegyenlítéséig tulajdonjogunkat fenntartjuk. Minségbizonylat: Kérjük minség-bizonylatolási igényüket a tartalom és az ár pontosítása érdekében (rendelés eltt) megadni szíveskedjenek. Garancia: A számlázástól számított egy év, ill. max 18 hónap a számlázástól számítva, amennyiben a max. 1 hónap üzemidt üzembehelyezési napló igazolja. Tömítésekre és kopó alkatrészekre nem vállalunk garanciát, egyéb alkatrészekre szakszervizünkben történt javítás esetén 6 havi garanciát vállalunk. ÁFA nélkül megadott áraink kamionos szállítást figyelembe véve készültek. Import esetén, ha igénylik - költségtérítés mellett - az árut DHL szállítással rendeljük meg. Köszönjük ajánlatkérésüket. Reméljük, hogy ajánlatunk megfelel elvárásaiknak és a továbbiakban is rendelkezésükre állhatunk. A GZTECHNIKA Kft nevében és megbízásából: Feket László ügyvezet tel:6/ feketu.laszlo@goztechnika.hu Oldal: 5 / 5 Ajánlatszám: VAJL-001
