GŐZMENNYISÉG SZABÁLYOZÁS

Átírás

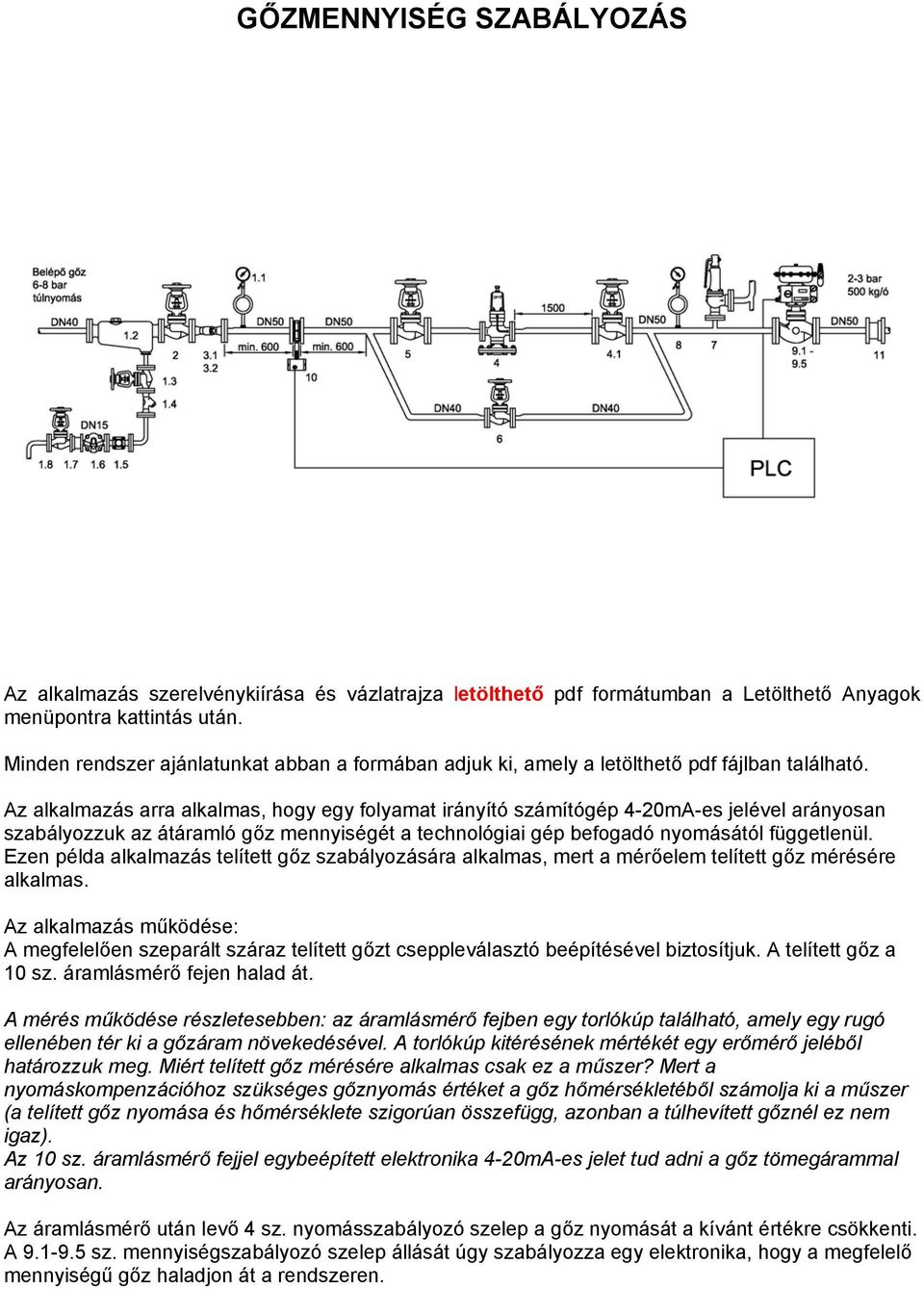

1 GŐZMENNYISÉG SZABÁLYOZÁS Az alkalmazás szerelvénykiírása és vázlatrajza letölthető pdf formátumban a Letölthető Anyagok menüpontra kattintás után. Minden rendszer ajánlatunkat abban a formában adjuk ki, amely a letölthető pdf fájlban található. Az alkalmazás arra alkalmas, hogy egy folyamat irányító számítógép 4-20mA-es jelével arányosan szabályozzuk az átáramló gőz mennyiségét a technológiai gép befogadó nyomásától függetlenül. Ezen példa alkalmazás telített gőz szabályozására alkalmas, mert a mérőelem telített gőz mérésére alkalmas. Az alkalmazás működése: A megfelelően szeparált száraz telített gőzt cseppleválasztó beépítésével biztosítjuk. A telített gőz a 0 sz. áramlásmérő fejen halad át. A mérés működése részletesebben: az áramlásmérő fejben egy torlókúp található, amely egy rugó ellenében tér ki a gőzáram növekedésével. A torlókúp kitérésének mértékét egy erőmérő jeléből határozzuk meg. Miért telített gőz mérésére alkalmas csak ez a műszer? Mert a nyomáskompenzációhoz szükséges gőznyomás értéket a gőz hőmérsékletéből számolja ki a műszer (a telített gőz nyomása és hőmérséklete szigorúan összefügg, azonban a túlhevített gőznél ez nem igaz). Az 0 sz. áramlásmérő fejjel egybeépített elektronika 4-20mA-es jelet tud adni a gőz tömegárammal arányosan. Az áramlásmérő után levő 4 sz. nyomásszabályozó szelep a gőz nyomását a kívánt értékre csökkenti. A sz. mennyiségszabályozó szelep állását úgy szabályozza egy elektronika, hogy a megfelelő mennyiségű gőz haladjon át a rendszeren.

2

3 MINTA KFT Minta Miklós úr részére 000 Mintaváros Minta u. Tel.: /- Fax: /-2 Ajánlat száma: VAJL-2002 Ajánlatadó: Feket László (Tel:62/ ) Dátum: Lapok száma: 7 + melléklet Tárgy: Mszaki- és árajánlat - Gzmennyiség szabályozás Tisztelt Minta úr! Köszönjük, hogy megtisztelt bennünket ajánlatkérésével. Ajánlatkérésének megfelelen mellékelten megküldjük mszaki és árajánlatunkat. Várjuk visszajelzését, amennyiben bármilyen kérdése lenne ajánlatunkkal kapcsolatban. Reméljük, hogy elégedett lesz szolgáltatásunkkal, és a jövben ismét a Gztechnika Kft-t választja. Kérésére -ben is el tudjuk küldeni az ajánlatot pdf formátumban és/vagy excel táblában is, a könnyebb feldolgozhatóság érdekében. Online raktárbetekintési lehetség: Oldal: / 7

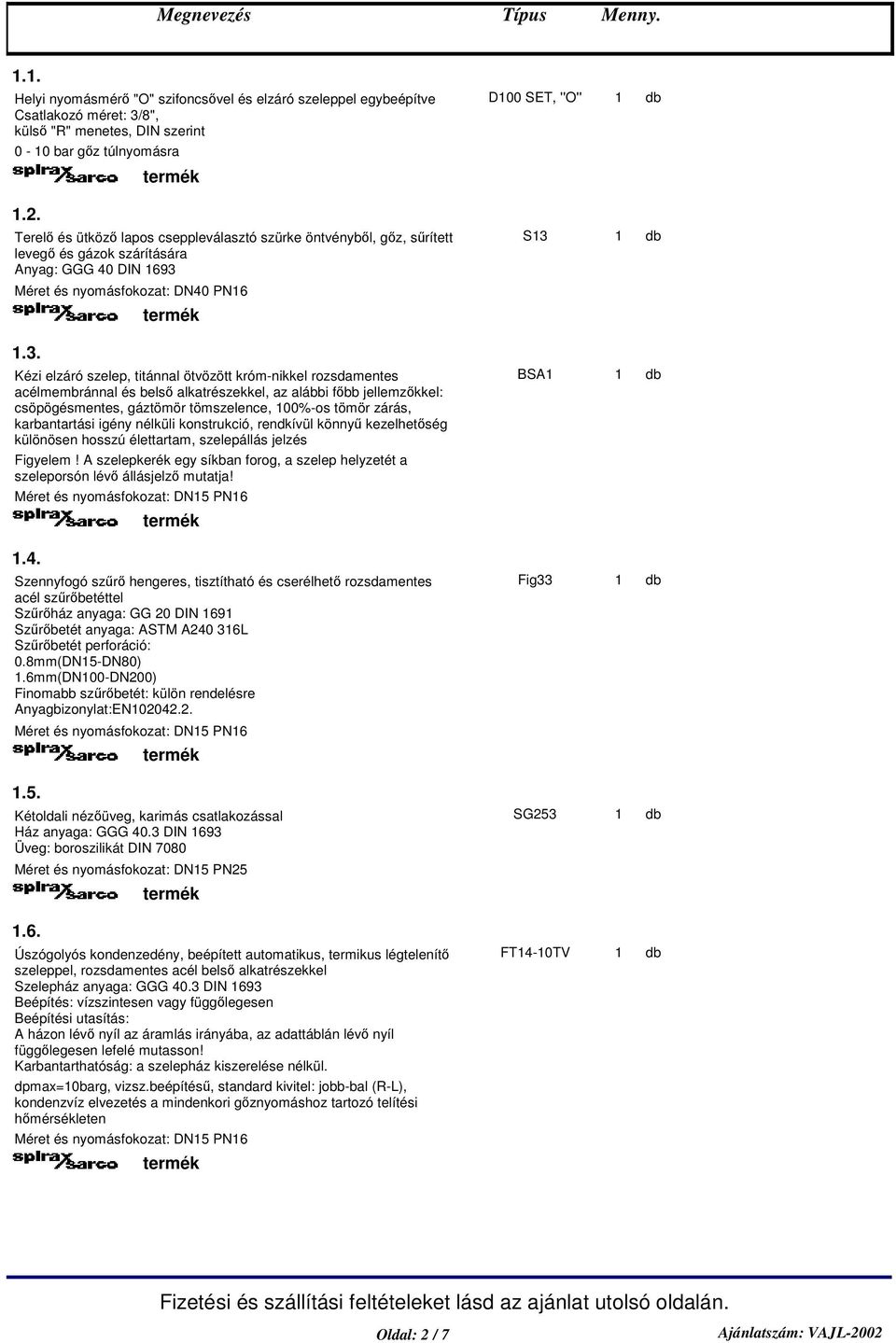

4 .. Helyi nyomásmér "O" szifoncsvel és elzáró szeleppel egybeépítve Csatlakozó méret: 3/8", küls "R" menetes, DIN szerint D00 SET, ''O'' 0-0 bar gz túlnyomásra.2. Terel és ütköz lapos cseppleválasztó szürke öntvénybl, gz, srített leveg és gázok szárítására Anyag: GGG 40 DIN 693 S3 Méret és nyomásfokozat: DN40 PN6.3. Kézi elzáró szelep, titánnal ötvözött króm-nikkel rozsdamentes acélmembránnal és bels alkatrészekkel, az alábbi fbb jellemzkkel: csöpögésmentes, gáztömör tömszelence, 00%-os tömör zárás, karbantartási igény nélküli konstrukció, rendkívül könny kezelhetség különösen hosszú élettartam, szelepállás jelzés BSA Méret és nyomásfokozat: DN5 PN6.4. Szennyfogó szr hengeres, tisztítható és cserélhet rozsdamentes acél szrbetéttel Szrház anyaga: GG 20 DIN 69 Szrbetét anyaga: ASTM A240 36L Szrbetét perforáció: 0.8mm(DN5-DN80).6mm(DN00-DN200) Finomabb szrbetét: külön rendelésre Anyagbizonylat:EN Fig33 Méret és nyomásfokozat: DN5 PN6.5. Kétoldali nézüveg, karimás csatlakozással Ház anyaga: GGG 40.3 DIN 693 Üveg: boroszilikát DIN 7080 SG253 Méret és nyomásfokozat: DN5 PN25.6. Úszógolyós kondenzedény, beépített automatikus, termikus légtelenít szeleppel, rozsdamentes acél bels alkatrészekkel Szelepház anyaga: GGG 40.3 DIN 693 Beépítés: vízszintesen vagy függlegesen Beépítési utasítás: A házon lév nyíl az áramlás irányába, az adattáblán lév nyíl függlegesen lefelé mutasson! Karbantarthatóság: a szelepház kiszerelése nélkül. FT4-0TV dpmax=0barg, vizsz.beépítés, standard kivitel: jobb-bal (R-L), kondenzvíz elvezetés a mindenkori gznyomáshoz tartozó telítési hmérsékleten Méret és nyomásfokozat: DN5 PN6 Oldal: 2 / 7

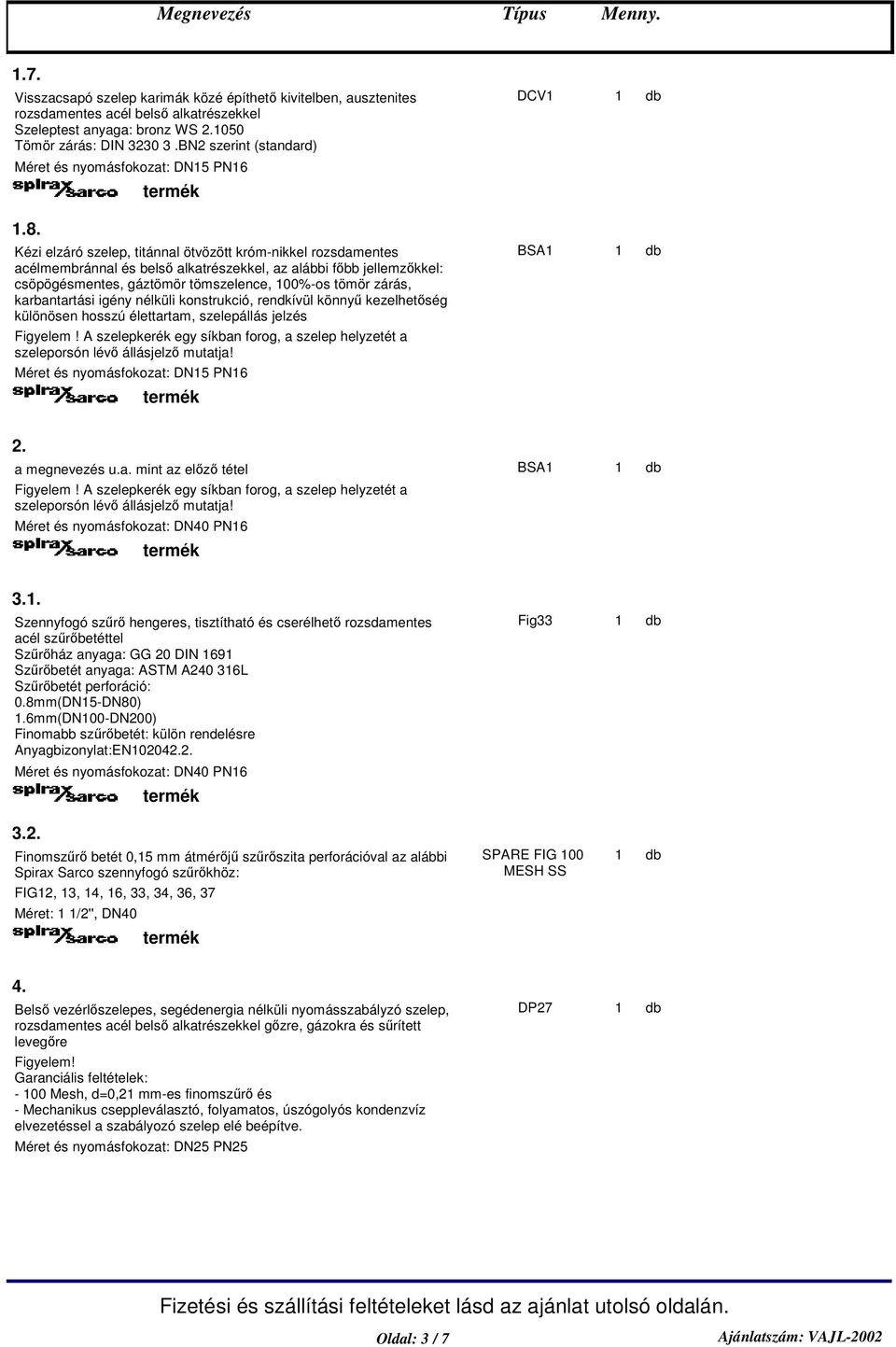

5 .7. Visszacsapó szelep karimák közé építhet kivitelben, ausztenites rozsdamentes acél bels alkatrészekkel Szeleptest anyaga: bronz WS Tömör zárás: DIN BN2 szerint (standard) DCV Méret és nyomásfokozat: DN5 PN6.8. Kézi elzáró szelep, titánnal ötvözött króm-nikkel rozsdamentes acélmembránnal és bels alkatrészekkel, az alábbi fbb jellemzkkel: csöpögésmentes, gáztömör tömszelence, 00%-os tömör zárás, karbantartási igény nélküli konstrukció, rendkívül könny kezelhetség különösen hosszú élettartam, szelepállás jelzés BSA Méret és nyomásfokozat: DN5 PN6 2. a megnevezés u.a. mint az elz tétel BSA Méret és nyomásfokozat: DN40 PN6 3.. Szennyfogó szr hengeres, tisztítható és cserélhet rozsdamentes acél szrbetéttel Szrház anyaga: GG 20 DIN 69 Szrbetét anyaga: ASTM A240 36L Szrbetét perforáció: 0.8mm(DN5-DN80).6mm(DN00-DN200) Finomabb szrbetét: külön rendelésre Anyagbizonylat:EN Fig33 Méret és nyomásfokozat: DN40 PN Finomszr betét 0,5 mm átmérj szrszita perforációval az alábbi Spirax Sarco szennyfogó szrkhöz: SPARE FIG 00 MESH SS FIG2, 3, 4, 6, 33, 34, 36, 37 Méret: /2'', DN40 4. Bels vezérlszelepes, segédenergia nélküli nyomásszabályzó szelep, rozsdamentes acél bels alkatrészekkel gzre, gázokra és srített levegre DP27 Figyelem! Garanciális feltételek: - 00 Mesh, d=0,2 mm-es finomszr és - Mechanikus cseppleválasztó, folyamatos, úszógolyós kondenzvíz elvezetéssel a szabályozó szelep elé beépítve. Méret és nyomásfokozat: DN25 PN25 Oldal: 3 / 7

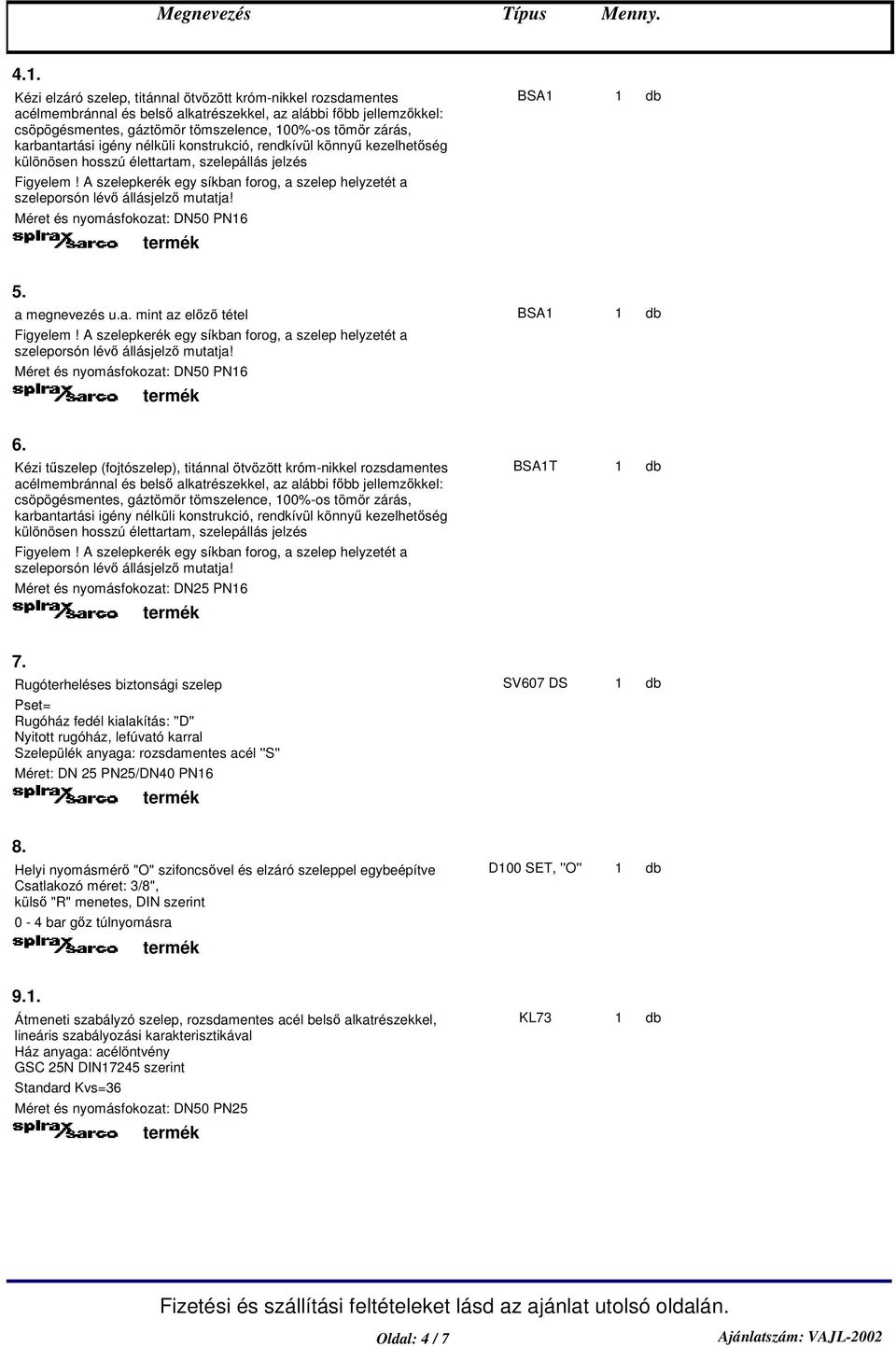

6 4.. Kézi elzáró szelep, titánnal ötvözött króm-nikkel rozsdamentes acélmembránnal és bels alkatrészekkel, az alábbi fbb jellemzkkel: csöpögésmentes, gáztömör tömszelence, 00%-os tömör zárás, karbantartási igény nélküli konstrukció, rendkívül könny kezelhetség különösen hosszú élettartam, szelepállás jelzés BSA Méret és nyomásfokozat: DN50 PN6 5. a megnevezés u.a. mint az elz tétel BSA Méret és nyomásfokozat: DN50 PN6 6. Kézi tszelep (fojtószelep), titánnal ötvözött króm-nikkel rozsdamentes acélmembránnal és bels alkatrészekkel, az alábbi fbb jellemzkkel: csöpögésmentes, gáztömör tömszelence, 00%-os tömör zárás, karbantartási igény nélküli konstrukció, rendkívül könny kezelhetség különösen hosszú élettartam, szelepállás jelzés BSAT Méret és nyomásfokozat: DN25 PN6 7. Rugóterheléses biztonsági szelep SV607 DS Pset= Rugóház fedél kialakítás: ''D'' Nyitott rugóház, lefúvató karral Szelepülék anyaga: rozsdamentes acél ''S'' Méret: DN 25 PN25/DN40 PN6 8. Helyi nyomásmér "O" szifoncsvel és elzáró szeleppel egybeépítve Csatlakozó méret: 3/8", küls "R" menetes, DIN szerint D00 SET, ''O'' 0-4 bar gz túlnyomásra 9.. Átmeneti szabályzó szelep, rozsdamentes acél bels alkatrészekkel, lineáris szabályozási karakterisztikával Ház anyaga: acélöntvény GSC 25N DIN7245 szerint KL73 Standard Kvs=36 Méret és nyomásfokozat: DN50 PN25 Oldal: 4 / 7

7 9... Csökkentett átömlési tényezj (Kvs) rozsdamentes acél szelep és szelepülék egység az elz pontban lev LE tip.szelephez Csökkentett Kvs=6 Méret: DN50 LE OPCIO RKVS 9.2. Pneumatikus mködtet ipari alkalmazásokra tz- és robbanásveszélyes környezetben is alkalmazható Srített leveg és/vagy villamos energia kimaradás esetén a szelep automatikusan lezár. Max. levegnyomás: 6bar. Max.üzemi nyomáskülönbség (szelepen): bar PN Elektronikus elektro- pneumatikus pozícionáló 4-20 ma szabályozáshoz SP2 Javaslat: MPC2 típusú srített leveg, szr, vízelválasztó, reduktor beépítése javasolt a berendezés védelmére Helyi nyomásmér blokk két nyomásmérvel (0-7 bar) a srített leveg nyomásértékek kijelzésére, SP2 típ. Spirax Sarco pozicionálókhoz Range: 0-7 bar SP2; Manifold gauge block set to SP Srített leveg szr és nyomáscsökkent egység helyi nyomásmérvel, rögzít kerettel és srített leveg vezeték csatlakozó fittingekkel ellátva Nyomásmér nyomástartomány: 0-7 bar g Méret: /4",bels "R" menetes, DIN szerint MPC2 AIR SET 0. Telített gz áramlásmér, kijelz számítógép egységgel és Pt00 hmérséklet érzékelvel egybeépítve, max 50:áramlási mennyiség átfogási tartománnyal Méret: DN50 DIVA. Visszacsapó szelep karimák közé építhet kivitelben, ausztenites rozsdamentes acél bels alkatrészekkel Szeleptest anyaga: ferrites rozsdamentes acél WS.433 Tömör zárás: DIN BN2 szerint (standard) Méret és nyomásfokozat: DN50 PN40 DCV2 Oldal: 5 / 7

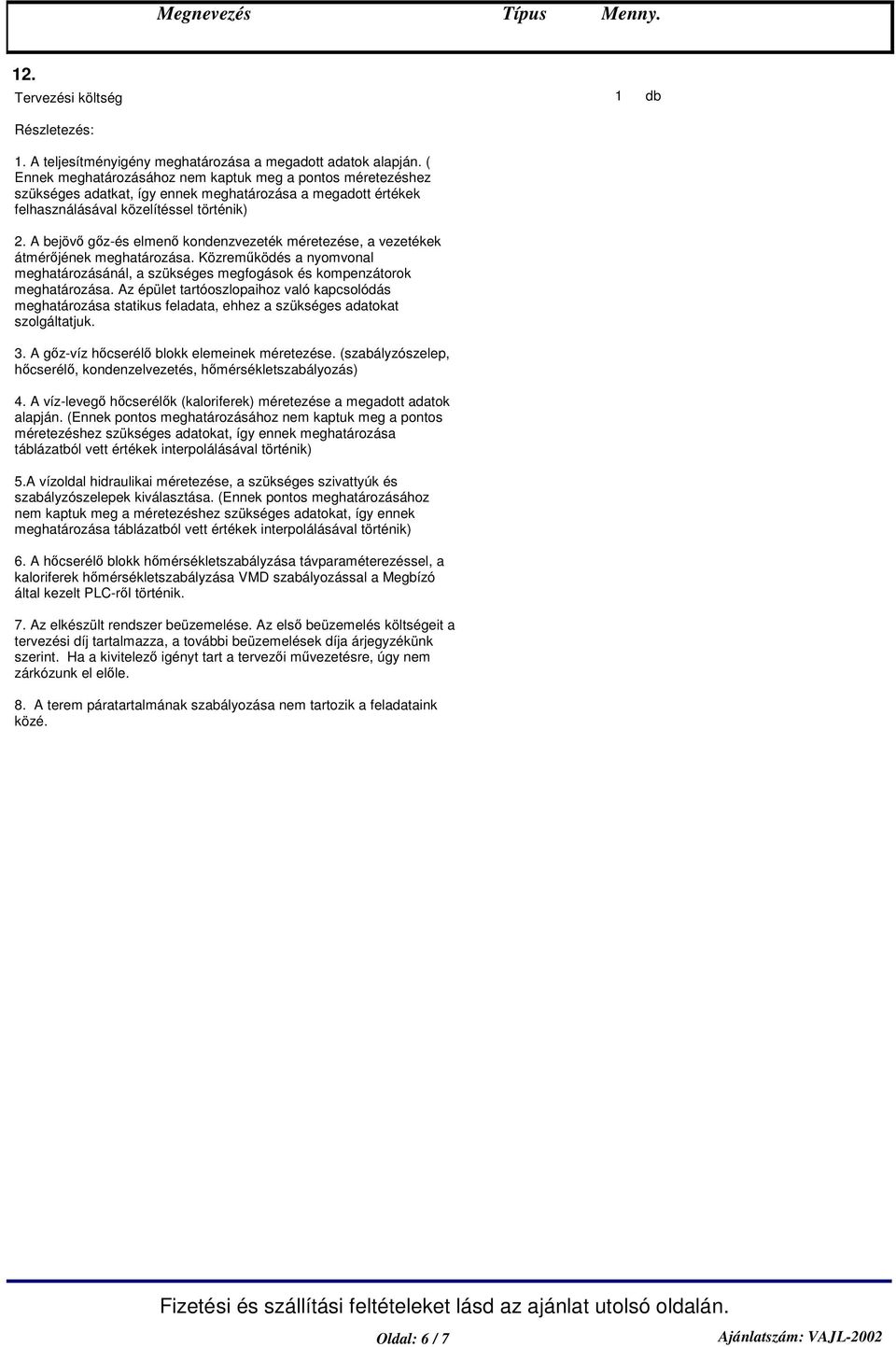

8 2. Tervezési költség Részletezés:. A teljesítményigény meghatározása a megadott adatok alapján. ( Ennek meghatározásához nem kaptuk meg a pontos méretezéshez szükséges adatkat, így ennek meghatározása a megadott értékek felhasználásával közelítéssel történik) 2. A bejöv gz-és elmen kondenzvezeték méretezése, a vezetékek átmérjének meghatározása. Közremködés a nyomvonal meghatározásánál, a szükséges megfogások és kompenzátorok meghatározása. Az épület tartóoszlopaihoz való kapcsolódás meghatározása statikus feladata, ehhez a szükséges adatokat szolgáltatjuk. 3. A gz-víz hcserél blokk elemeinek méretezése. (szabályzószelep, hcserél, kondenzelvezetés, hmérsékletszabályozás) 4. A víz-leveg hcserélk (kaloriferek) méretezése a megadott adatok alapján. (Ennek pontos meghatározásához nem kaptuk meg a pontos méretezéshez szükséges adatokat, így ennek meghatározása táblázatból vett értékek interpolálásával történik) 5.A vízoldal hidraulikai méretezése, a szükséges szivattyúk és szabályzószelepek kiválasztása. (Ennek pontos meghatározásához nem kaptuk meg a méretezéshez szükséges adatokat, így ennek meghatározása táblázatból vett értékek interpolálásával történik) 6. A hcserél blokk hmérsékletszabályzása távparaméterezéssel, a kaloriferek hmérsékletszabályzása VMD szabályozással a Megbízó által kezelt PLC-rl történik. 7. Az elkészült rendszer beüzemelése. Az els beüzemelés költségeit a tervezési díj tartalmazza, a további beüzemelések díja árjegyzékünk szerint. Ha a kivitelez igényt tart a tervezi mvezetésre, úgy nem zárkózunk el elle. 8. A terem páratartalmának szabályozása nem tartozik a feladataink közé. Oldal: 6 / 7

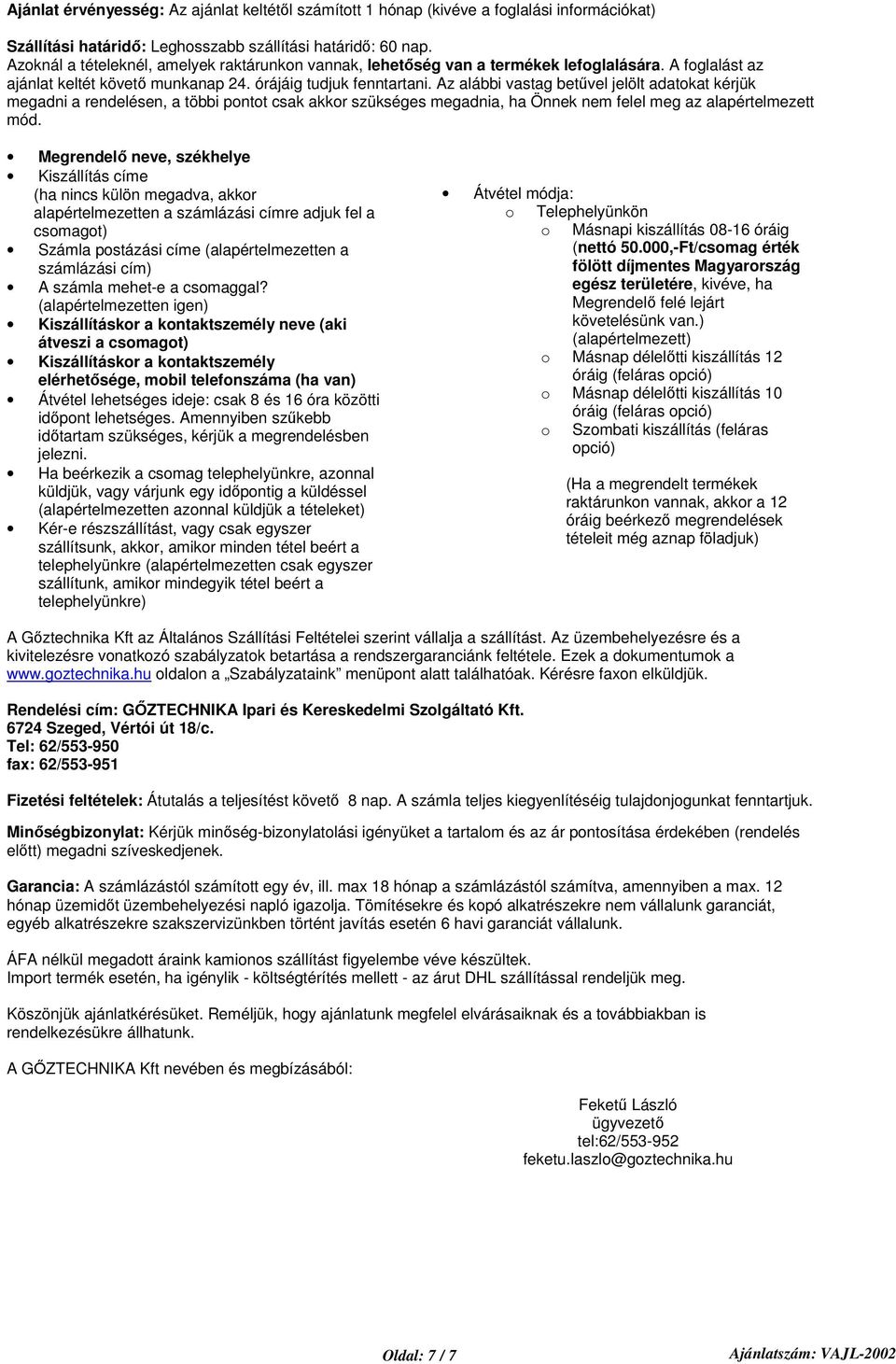

9 Ajánlat érvényesség: Az ajánlat keltétl számított hónap (kivéve a foglalási információkat) Szállítási határid: Leghosszabb szállítási határid: 60 nap. Azoknál a tételeknél, amelyek raktárunkon vannak, lehetség van a ek lefoglalására. A foglalást az ajánlat keltét követ munkanap 24. órájáig tudjuk fenntartani. Az alábbi vastag betvel jelölt adatokat kérjük megadni a rendelésen, a többi pontot csak akkor szükséges megadnia, ha Önnek nem felel meg az alapértelmezett mód. Megrendel neve, székhelye Kiszállítás címe (ha nincs külön megadva, akkor alapértelmezetten a számlázási címre adjuk fel a csomagot) Számla postázási címe (alapértelmezetten a számlázási cím) A számla mehet-e a csomaggal? (alapértelmezetten igen) Kiszállításkor a kontaktszemély neve (aki átveszi a csomagot) Kiszállításkor a kontaktszemély elérhetsége, mobil telefonszáma (ha van) Átvétel lehetséges ideje: csak 8 és 6 óra közötti idpont lehetséges. Amennyiben szkebb idtartam szükséges, kérjük a megrendelésben jelezni. Ha beérkezik a csomag telephelyünkre, azonnal küldjük, vagy várjunk egy idpontig a küldéssel (alapértelmezetten azonnal küldjük a tételeket) Kér-e részszállítást, vagy csak egyszer szállítsunk, akkor, amikor minden tétel beért a telephelyünkre (alapértelmezetten csak egyszer szállítunk, amikor mindegyik tétel beért a telephelyünkre) Átvétel módja: o Telephelyünkön o Másnapi kiszállítás 08-6 óráig (nettó ,-Ft/csomag érték fölött díjmentes Magyarország egész területére, kivéve, ha Megrendel felé lejárt követelésünk van.) (alapértelmezett) o Másnap déleltti kiszállítás 2 óráig (feláras opció) o Másnap déleltti kiszállítás 0 óráig (feláras opció) o Szombati kiszállítás (feláras opció) (Ha a megrendelt ek raktárunkon vannak, akkor a 2 óráig beérkez megrendelések tételeit még aznap föladjuk) A Gztechnika Kft az Általános Szállítási Feltételei szerint vállalja a szállítást. Az üzembehelyezésre és a kivitelezésre vonatkozó szabályzatok betartása a rendszergaranciánk feltétele. Ezek a dokumentumok a oldalon a Szabályzataink menüpont alatt találhatóak. Kérésre faxon elküldjük. Rendelési cím: GZTECHNIKA Ipari és Kereskedelmi Szolgáltató Kft Szeged, Vértói út 8/c. Tel: 62/ fax: 62/ Fizetési feltételek: Átutalás a teljesítést követ 8 nap. A számla teljes kiegyenlítéséig tulajdonjogunkat fenntartjuk. Minségbizonylat: Kérjük minség-bizonylatolási igényüket a tartalom és az ár pontosítása érdekében (rendelés eltt) megadni szíveskedjenek. Garancia: A számlázástól számított egy év, ill. max 8 hónap a számlázástól számítva, amennyiben a max. 2 hónap üzemidt üzembehelyezési napló igazolja. Tömítésekre és kopó alkatrészekre nem vállalunk garanciát, egyéb alkatrészekre szakszervizünkben történt javítás esetén 6 havi garanciát vállalunk. ÁFA nélkül megadott áraink kamionos szállítást figyelembe véve készültek. Import esetén, ha igénylik - költségtérítés mellett - az árut DHL szállítással rendeljük meg. Köszönjük ajánlatkérésüket. Reméljük, hogy ajánlatunk megfelel elvárásaiknak és a továbbiakban is rendelkezésükre állhatunk. A GZTECHNIKA Kft nevében és megbízásából: Feket László ügyvezet tel:62/ feketu.laszlo@goztechnika.hu Oldal: 7 / 7
