GŐZMENNYISÉG MÉRÉS TELíTETT GŐZRE

Átírás

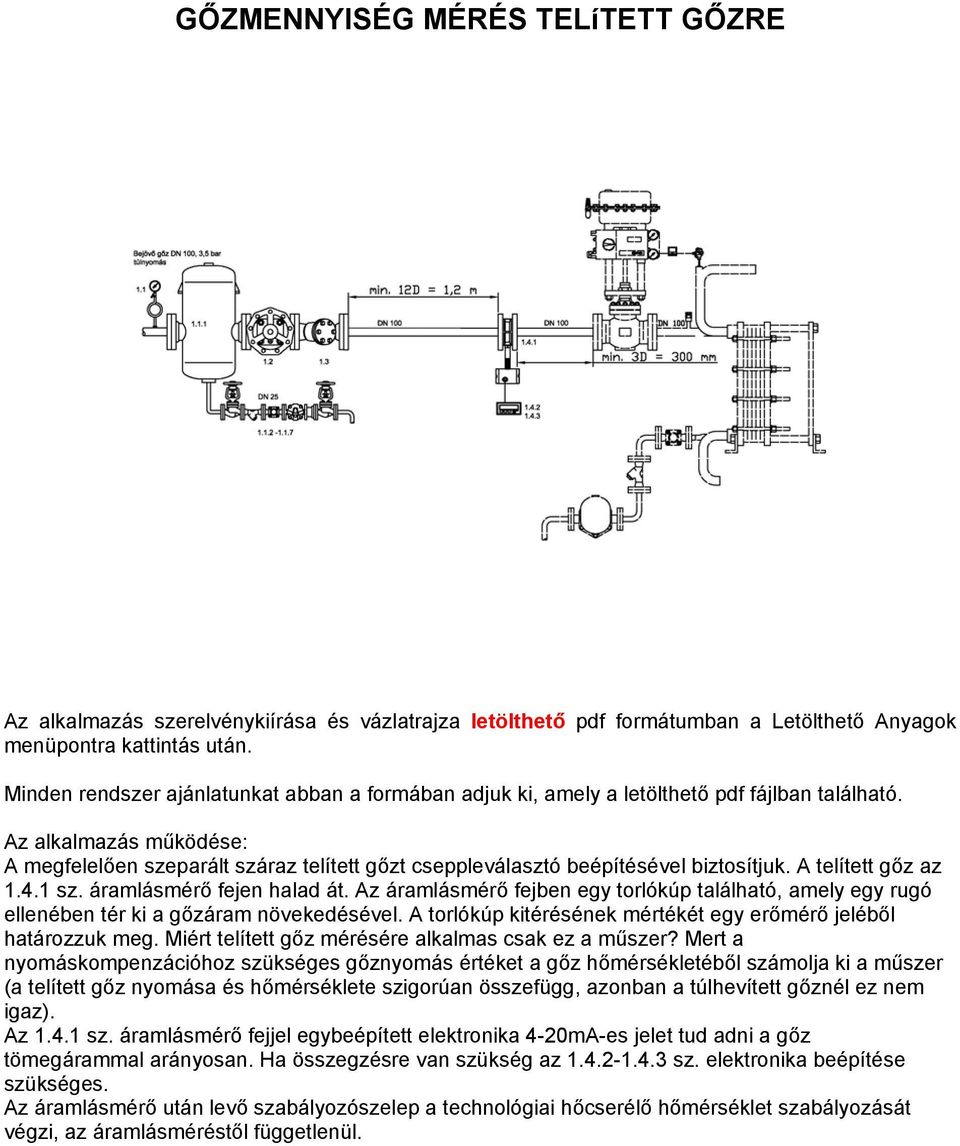

1 GŐZMENNYISÉG MÉRÉS TELíTETT GŐZRE Az alkalmazás szerelvénykiírása és vázlatrajza letölthető pdf formátumban a Letölthető Anyagok menüpontra kattintás után. Minden rendszer ajánlatunkat abban a formában adjuk ki, amely a letölthető pdf fájlban található. Az alkalmazás működése: A megfelelően szeparált száraz telített gőzt cseppleválasztó beépítésével biztosítjuk. A telített gőz az.4. sz. áramlásmérő fejen halad át. Az áramlásmérő fejben egy torlókúp található, amely egy rugó ellenében tér ki a gőzáram növekedésével. A torlókúp kitérésének mértékét egy erőmérő jeléből határozzuk meg. Miért telített gőz mérésére alkalmas csak ez a műszer? Mert a nyomáskompenzációhoz szükséges gőznyomás értéket a gőz hőmérsékletéből számolja ki a műszer (a telített gőz nyomása és hőmérséklete szigorúan összefügg, azonban a túlhevített gőznél ez nem igaz). Az.4. sz. áramlásmérő fejjel egybeépített elektronika 4-20mA-es jelet tud adni a gőz tömegárammal arányosan. Ha összegzésre van szükség az sz. elektronika beépítése szükséges. Az áramlásmérő után levő szabályozószelep a technológiai hőcserélő hőmérséklet szabályozását végzi, az áramlásméréstől függetlenül.

2

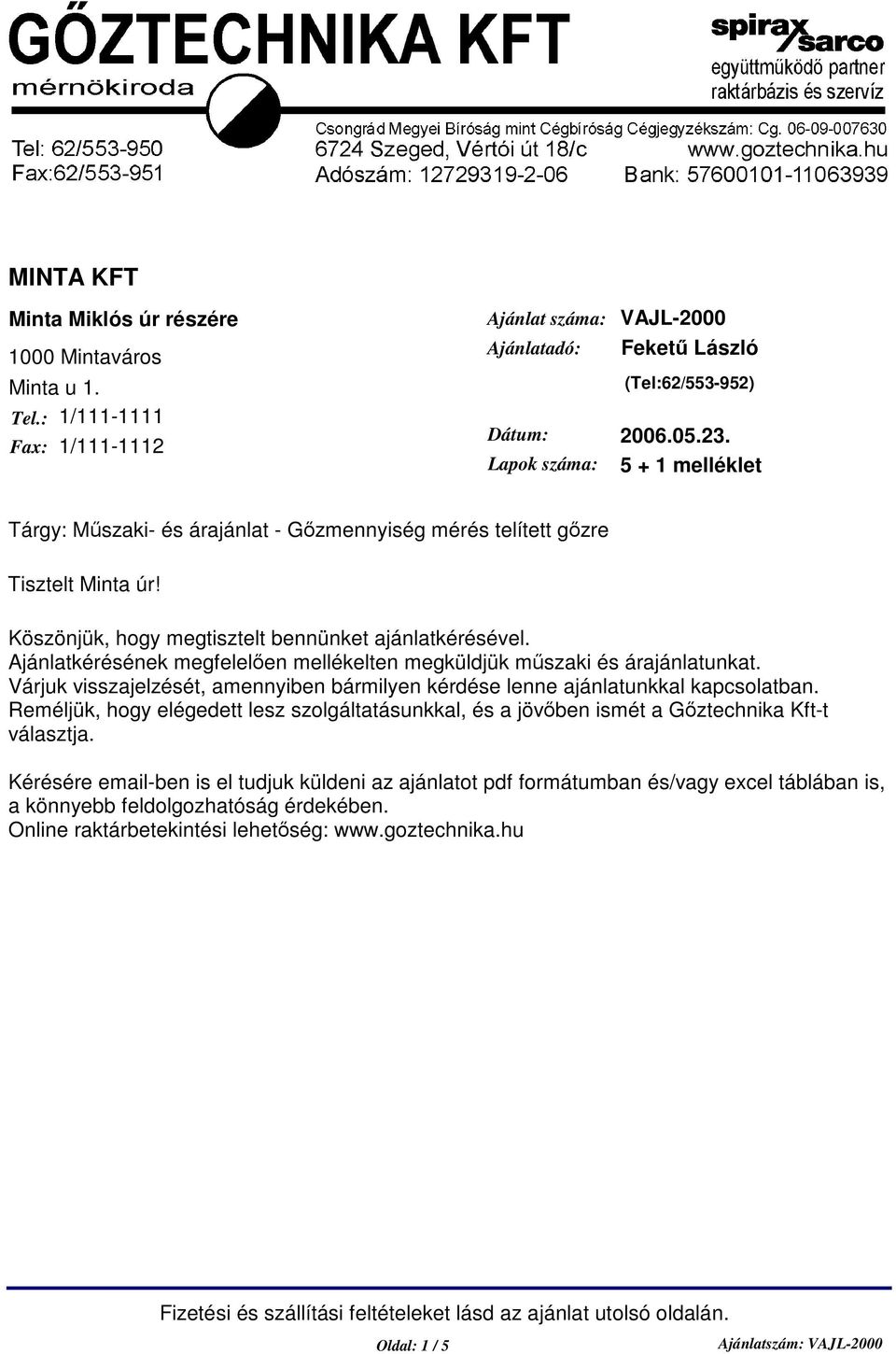

3 MINTA KFT Minta Miklós úr részére 000 Mintaváros Minta u. Tel.: /- Fax: /-2 Ajánlat száma: VAJL-2000 Ajánlatadó: Feket László (Tel:62/ ) Dátum: Lapok száma: 5 + melléklet Tárgy: Mszaki- és árajánlat - Gzmennyiség mérés telített gzre Tisztelt Minta úr! Köszönjük, hogy megtisztelt bennünket ajánlatkérésével. Ajánlatkérésének megfelelen mellékelten megküldjük mszaki és árajánlatunkat. Várjuk visszajelzését, amennyiben bármilyen kérdése lenne ajánlatunkkal kapcsolatban. Reméljük, hogy elégedett lesz szolgáltatásunkkal, és a jövben ismét a Gztechnika Kft-t választja. Kérésére -ben is el tudjuk küldeni az ajánlatot pdf formátumban és/vagy excel táblában is, a könnyebb feldolgozhatóság érdekében. Online raktárbetekintési lehetség: Oldal: / 5

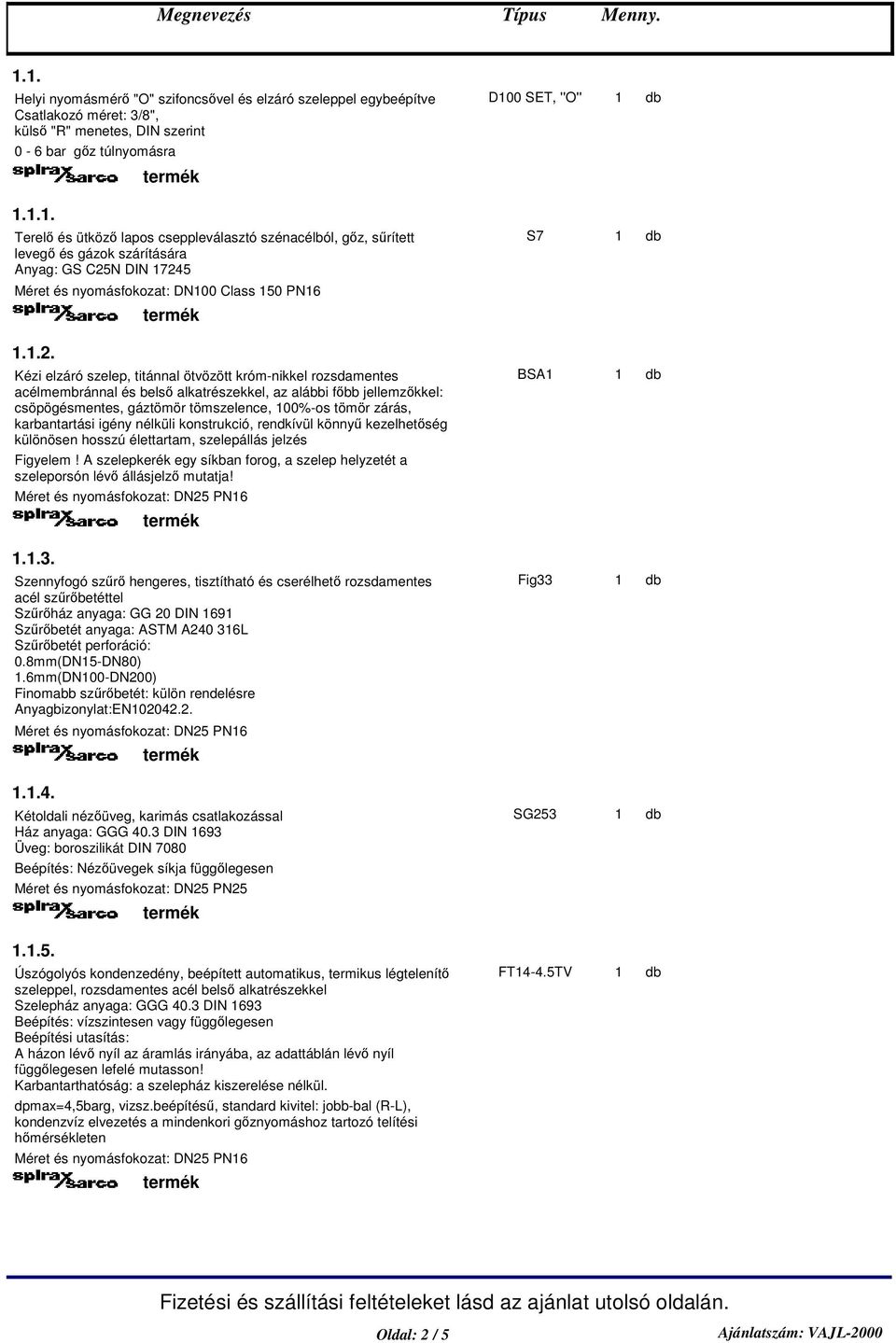

4 Megnevezés Típus Menny... Helyi nyomásmér "O" szifoncsvel és elzáró szeleppel egybeépítve Csatlakozó méret: 3/8", küls "R" menetes, DIN szerint D00 SET, ''O'' 0-6 bar gz túlnyomásra... Terel és ütköz lapos cseppleválasztó szénacélból, gz, srített leveg és gázok szárítására Anyag: GS C25N DIN 7245 S7 Méret és nyomásfokozat: DN00 Class 50 PN6..2. Kézi elzáró szelep, titánnal ötvözött króm-nikkel rozsdamentes acélmembránnal és bels alkatrészekkel, az alábbi fbb jellemzkkel: csöpögésmentes, gáztömör tömszelence, 00%-os tömör zárás, karbantartási igény nélküli konstrukció, rendkívül könny kezelhetség különösen hosszú élettartam, szelepállás jelzés BSA Figyelem! A szelepkerék egy síkban forog, a szelep helyzetét a szeleporsón lév állásjelz mutatja! Méret és nyomásfokozat: DN25 PN6..3. Szennyfogó szr hengeres, tisztítható és cserélhet rozsdamentes acél szrbetéttel Szrház anyaga: GG 20 DIN 69 Szrbetét anyaga: ASTM A240 36L Szrbetét perforáció: 0.8mm(DN5-DN80).6mm(DN00-DN200) Finomabb szrbetét: külön rendelésre Anyagbizonylat:EN Fig33 Méret és nyomásfokozat: DN25 PN6..4. Kétoldali nézüveg, karimás csatlakozással Ház anyaga: GGG 40.3 DIN 693 Üveg: boroszilikát DIN 7080 SG253 Beépítés: Nézüvegek síkja függlegesen Méret és nyomásfokozat: DN25 PN Úszógolyós kondenzedény, beépített automatikus, termikus légtelenít szeleppel, rozsdamentes acél bels alkatrészekkel Szelepház anyaga: GGG 40.3 DIN 693 Beépítés: vízszintesen vagy függlegesen Beépítési utasítás: A házon lév nyíl az áramlás irányába, az adattáblán lév nyíl függlegesen lefelé mutasson! Karbantarthatóság: a szelepház kiszerelése nélkül. FT4-4.5TV dpmax=4,5barg, vizsz.beépítés, standard kivitel: jobb-bal (R-L), kondenzvíz elvezetés a mindenkori gznyomáshoz tartozó telítési hmérsékleten Méret és nyomásfokozat: DN25 PN6 Oldal: 2 / 5

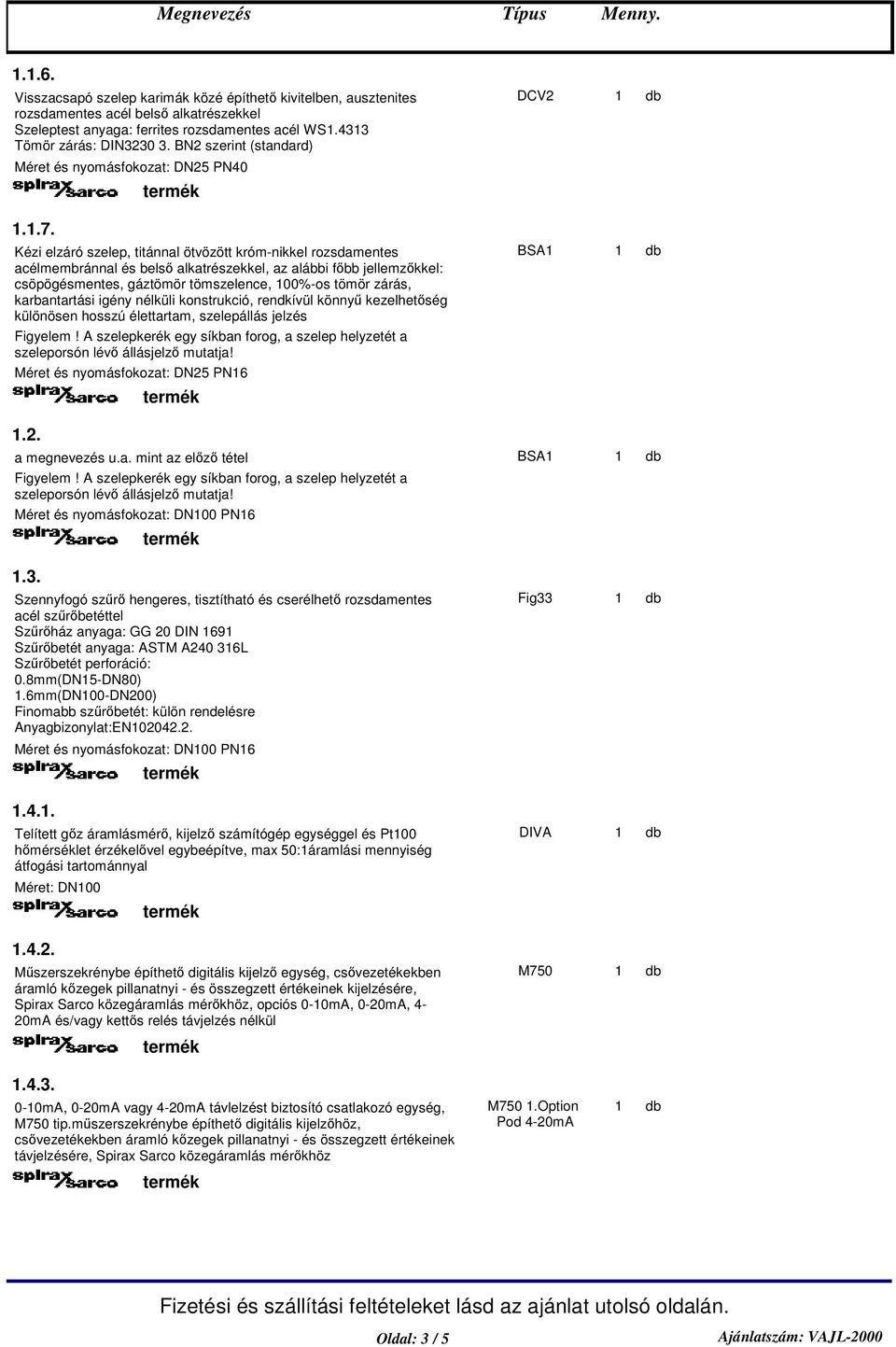

5 Megnevezés Típus Menny...6. Visszacsapó szelep karimák közé építhet kivitelben, ausztenites rozsdamentes acél bels alkatrészekkel Szeleptest anyaga: ferrites rozsdamentes acél WS.433 Tömör zárás: DIN BN2 szerint (standard) DCV2 Méret és nyomásfokozat: DN25 PN Kézi elzáró szelep, titánnal ötvözött króm-nikkel rozsdamentes acélmembránnal és bels alkatrészekkel, az alábbi fbb jellemzkkel: csöpögésmentes, gáztömör tömszelence, 00%-os tömör zárás, karbantartási igény nélküli konstrukció, rendkívül könny kezelhetség különösen hosszú élettartam, szelepállás jelzés BSA Figyelem! A szelepkerék egy síkban forog, a szelep helyzetét a szeleporsón lév állásjelz mutatja! Méret és nyomásfokozat: DN25 PN6.2. a megnevezés u.a. mint az elz tétel BSA Figyelem! A szelepkerék egy síkban forog, a szelep helyzetét a szeleporsón lév állásjelz mutatja! Méret és nyomásfokozat: DN00 PN6.3. Szennyfogó szr hengeres, tisztítható és cserélhet rozsdamentes acél szrbetéttel Szrház anyaga: GG 20 DIN 69 Szrbetét anyaga: ASTM A240 36L Szrbetét perforáció: 0.8mm(DN5-DN80).6mm(DN00-DN200) Finomabb szrbetét: külön rendelésre Anyagbizonylat:EN Fig33 Méret és nyomásfokozat: DN00 PN6.4.. Telített gz áramlásmér, kijelz számítógép egységgel és Pt00 hmérséklet érzékelvel egybeépítve, max 50:áramlási mennyiség átfogási tartománnyal DIVA Méret: DN Mszerszekrénybe építhet digitális kijelz egység, csvezetékekben áramló kzegek pillanatnyi - és összegzett értékeinek kijelzésére, Spirax Sarco közegáramlás mérkhöz, opciós 0-0mA, 0-20mA, 4-20mA és/vagy ketts relés távjelzés nélkül M mA, 0-20mA vagy 4-20mA távlelzést biztosító csatlakozó egység, M750 tip.mszerszekrénybe építhet digitális kijelzhöz, csvezetékekben áramló kzegek pillanatnyi - és összegzett értékeinek távjelzésére, Spirax Sarco közegáramlás mérkhöz M750.Option Pod 4-20mA Oldal: 3 / 5

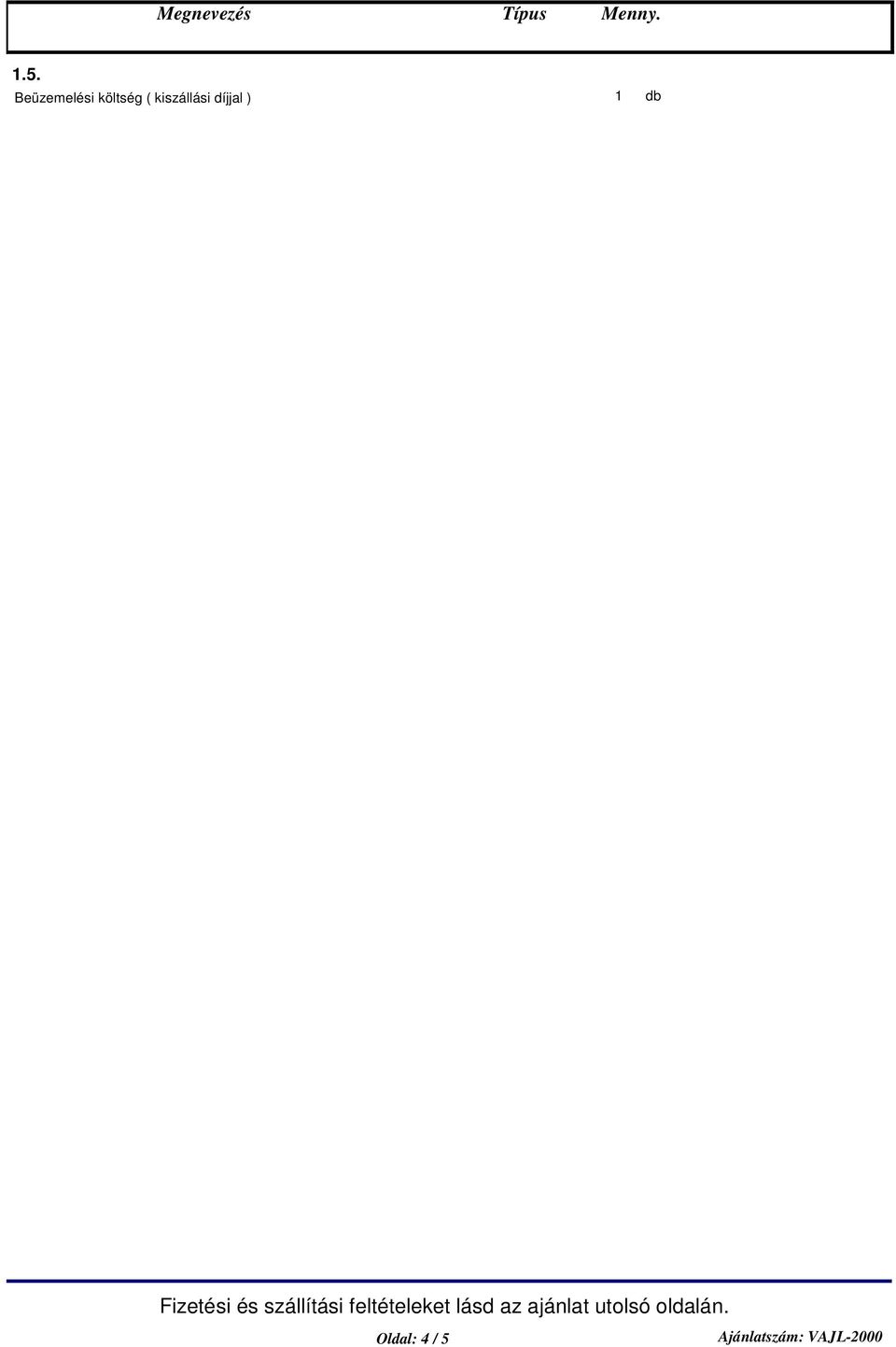

6 Megnevezés Típus Menny..5. Beüzemelési költség ( kiszállási díjjal ) Oldal: 4 / 5

7 Ajánlat érvényesség: Az ajánlat keltétl számított hónap (kivéve a foglalási információkat) Szállítási határid: Leghosszabb szállítási határid: 5 nap. Azoknál a tételeknél, amelyek raktárunkon vannak, lehetség van a ek lefoglalására. A foglalást az ajánlat keltét követ munkanap 24. órájáig tudjuk fenntartani. Az alábbi vastag betvel jelölt adatokat kérjük megadni a rendelésen, a többi pontot csak akkor szükséges megadnia, ha Önnek nem felel meg az alapértelmezett mód. Megrendel neve, székhelye Kiszállítás címe (ha nincs külön megadva, akkor alapértelmezetten a számlázási címre adjuk fel a csomagot) Számla postázási címe (alapértelmezetten a számlázási cím) A számla mehet-e a csomaggal? (alapértelmezetten igen) Kiszállításkor a kontaktszemély neve (aki átveszi a csomagot) Kiszállításkor a kontaktszemély elérhetsége, mobil telefonszáma (ha van) Átvétel lehetséges ideje: csak 8 és 6 óra közötti idpont lehetséges. Amennyiben szkebb idtartam szükséges, kérjük a megrendelésben jelezni. Ha beérkezik a csomag telephelyünkre, azonnal küldjük, vagy várjunk egy idpontig a küldéssel (alapértelmezetten azonnal küldjük a tételeket) Kér-e részszállítást, vagy csak egyszer szállítsunk, akkor, amikor minden tétel beért a telephelyünkre (alapértelmezetten csak egyszer szállítunk, amikor mindegyik tétel beért a telephelyünkre) Átvétel módja: o Telephelyünkön o Másnapi kiszállítás 08-6 óráig (nettó ,-Ft/csomag érték fölött díjmentes Magyarország egész területére, kivéve, ha Megrendel felé lejárt követelésünk van.) (alapértelmezett) o Másnap déleltti kiszállítás 2 óráig (feláras opció) o Másnap déleltti kiszállítás 0 óráig (feláras opció) o Szombati kiszállítás (feláras opció) (Ha a megrendelt ek raktárunkon vannak, akkor a 2 óráig beérkez megrendelések tételeit még aznap föladjuk) A Gztechnika Kft az Általános Szállítási Feltételei szerint vállalja a szállítást. Az üzembehelyezésre és a kivitelezésre vonatkozó szabályzatok betartása a rendszergaranciánk feltétele. Ezek a dokumentumok a oldalon a Szabályzataink menüpont alatt találhatóak. Kérésre faxon elküldjük. Rendelési cím: GZTECHNIKA Ipari és Kereskedelmi Szolgáltató Kft Szeged, Vértói út 8/c. Tel: 62/ fax: 62/ Fizetési feltételek: Átutalás a teljesítést követ 8 nap. A számla teljes kiegyenlítéséig tulajdonjogunkat fenntartjuk. Minségbizonylat: Kérjük minség-bizonylatolási igényüket a tartalom és az ár pontosítása érdekében (rendelés eltt) megadni szíveskedjenek. Garancia: A számlázástól számított egy év, ill. max 8 hónap a számlázástól számítva, amennyiben a max. 2 hónap üzemidt üzembehelyezési napló igazolja. Tömítésekre és kopó alkatrészekre nem vállalunk garanciát, egyéb alkatrészekre szakszervizünkben történt javítás esetén 6 havi garanciát vállalunk. ÁFA nélkül megadott áraink kamionos szállítást figyelembe véve készültek. Import esetén, ha igénylik - költségtérítés mellett - az árut DHL szállítással rendeljük meg. Köszönjük ajánlatkérésüket. Reméljük, hogy ajánlatunk megfelel elvárásaiknak és a továbbiakban is rendelkezésükre állhatunk. A GZTECHNIKA Kft nevében és megbízásából: Feket László ügyvezet tel:62/ feketu.laszlo@goztechnika.hu Oldal: 5 / 5
