1 GEODÉZIAI MÉRŐGYAKORLAT Dr.Aradi László Pécsi Tudományegyetem, Pollack Mihály Műszaki Kar, KözműGeodézia és Környezetvédelem Tanszék 2007

2 Részletes tantárgyprogram: Hét Ea/Gyak./Lab. Témakör 1. 1 nap Területbejárás. Sokszögpont állandósítás, irányvágások. Háromszögelési alappontok felkeresése. Pont meghatározási terv készítés nap Sokszögelés: hosszmérés, szögmérés, távmérés nap Magassági alappont meghatározás. Út hossz- és keresztszelvény felvétele nap Ortogonális részletmérés és tachimetrikus felmérés nap Rajzi feldolgozás 2

3 TARTALOMJEGYZÉK 1. Sokszögelés Terepbejárás Szögmérés Hosszmérés Sokszögvonal számítás Vonalszintezés Ortogonális részletmérés Tahimetria A tervezési térkép elkészítése Hossz-szelvény felvétele Keresztszelvény felvétele Javasolt irodalom

4 Általános tudnivalók A geodéziai mérőgyakorlaton a hallgatócsoportok egy-egy meghatározott terepszakasz térképét készítik el saját felmérésük alapján. A gyakorlat célja a tanult felmérési módszerek alkalmazása, az egyes részfeladatok egymáshoz való kapcsolódásának, a mérések szabályszerűdokumentálásának és feldolgozásának elsajátítása. A gyakorlat helye: Orfű, JPTE-PMMFK Mérőtelep Ideje: Közlekedés: 5 nap a vizsgaidőszakban, a kihirdetett időbeosztás szerint Pécs-Orfűtávolsági autóbusszal az OrfűCamping megállóhelyig. Elszállásolás: Sátrakban (takarót, vagy hálózsákot mindenki hozzon magával) Étkezés: Egyéni Megérkezés: Az elsőnap reggel 8 óráig (késést nem veszünk tudomásul) A gyakorlaton való részvétel az elsőéves Építőés másodéves Építész szakos hallgatók számára kötelező. A teljesítés a leckekönyvbe bejegyzésre kerül. Egyéni felszerelés (személyenként): ceruza, toll, tuskihúzó (0,1-0,18 és 0,4), körző, vonalzók, szögmérő, radír, számológép, 1 db. papír dosszié, 1 db A/3 dipa, 5 db A/4-es írólap 1 m hosszú mm pausz, zsilett vagy papírvágó kés, a jegyzet végén található jegyzőkönyv, nyomtatványokról 1-1 pld. másolat) A gyakorlaton az időjárásnak megfelelőöltözékben és zárt cipőben kel megjelenni. Szandál, saru stb. viselése mérés közben nem megengedett. Meleg ruha, esőkabát ajánlott (váltóruháról is gondoskodjunk). Akinek van saját sátra, magával hozhatja. 4

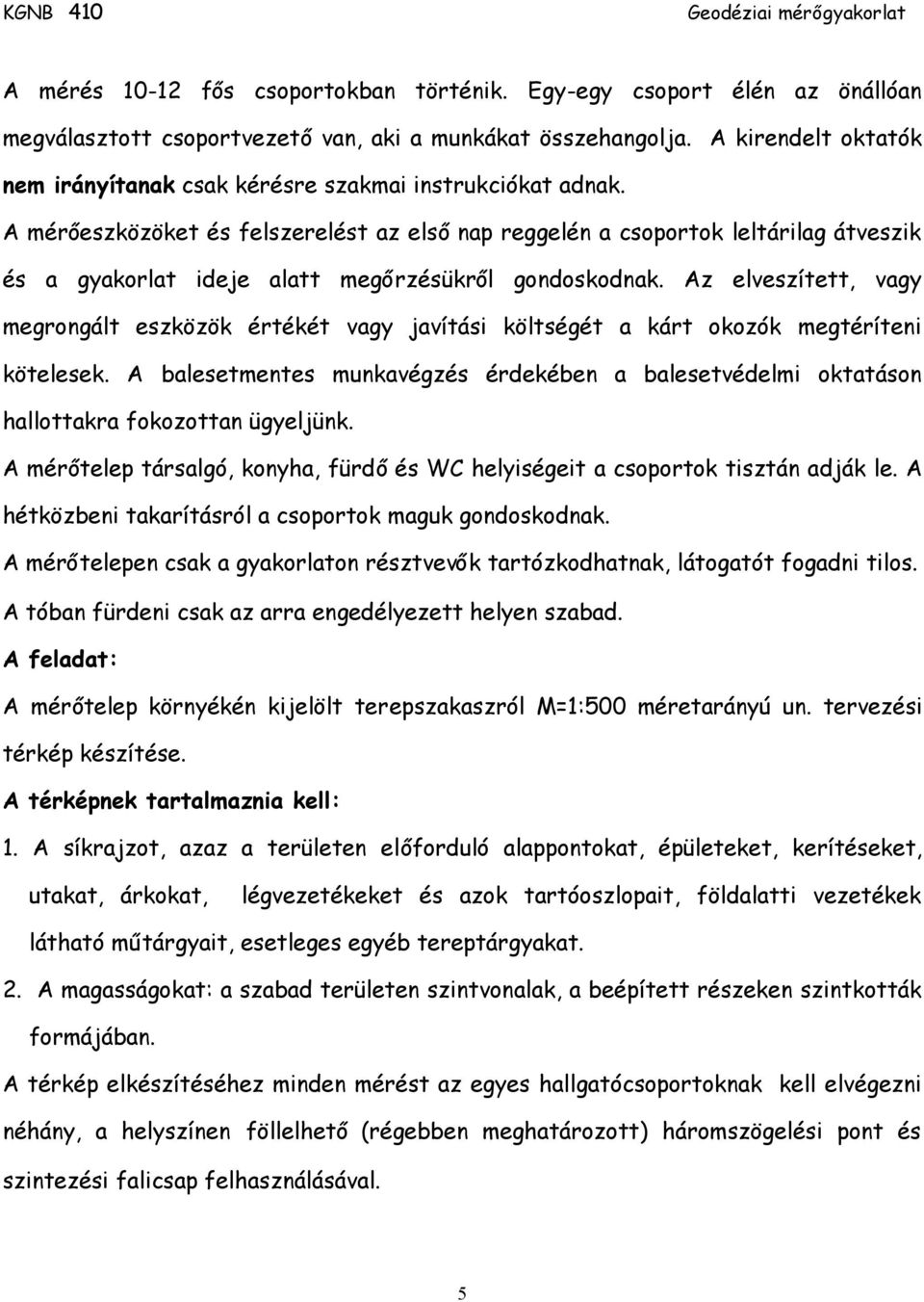

5 A mérés fős csoportokban történik. Egy-egy csoport élén az önállóan megválasztott csoportvezetővan, aki a munkákat összehangolja. A kirendelt oktatók nem irányítanak csak kérésre szakmai instrukciókat adnak. A mérőeszközöket és felszerelést az elsőnap reggelén a csoportok leltárilag átveszik és a gyakorlat ideje alatt megőrzésükről gondoskodnak. Az elveszített, vagy megrongált eszközök értékét vagy javítási költségét a kárt okozók megtéríteni kötelesek. A balesetmentes munkavégzés érdekében a balesetvédelmi oktatáson hallottakra fokozottan ügyeljünk. A mérőtelep társalgó, konyha, fürdőés WC helyiségeit a csoportok tisztán adják le. A hétközbeni takarításról a csoportok maguk gondoskodnak. A mérőtelepen csak a gyakorlaton résztvevők tartózkodhatnak, látogatót fogadni tilos. A tóban fürdeni csak az arra engedélyezett helyen szabad. A feladat: A mérőtelep környékén kijelölt terepszakaszról M=1:500 méretarányú un. tervezési térkép készítése. A térképnek tartalmaznia kell: 1. A síkrajzot, azaz a területen előforduló alappontokat, épületeket, kerítéseket, utakat, árkokat, légvezetékeket és azok tartóoszlopait, földalatti vezetékek látható műtárgyait, esetleges egyéb tereptárgyakat. 2. A magasságokat: a szabad területen szintvonalak, a beépített részeken szintkották formájában. A térkép elkészítéséhez minden mérést az egyes hallgatócsoportoknak kell elvégezni néhány, a helyszínen föllelhető(régebben meghatározott) háromszögelési pont és szintezési falicsap felhasználásával. 5

6 Ezen alappontoknak az országos geodéziai koordinátarendszerbeli koordinátáit illetve a falicsapok magasságait a gyakorlat vezetője adja meg. Az elvégzendőmunkák: 1. Vízszintes értelműalappontsűrítés sokszögeléssel. 2. Magassági alappontmeghatározás szintezéssel. 3. Ortogonális részletmérés 4. Tahimetrikus részletmérés 5. A mérések feldolgozása, a tervezési térkép elkészítése. 6. Hossz- szelvény felvétele 7. Keresztszelvény felvétele R É S Z L E T E Z É S: 1. Sokszögelés. A koordinátával megadott és a helyszínen is bemutatott háromszögelési pontok között sokszögvonal-méréssel kell sűrűbb alaponthálózatot létrehozni, úgy hogy a sokszögpontokról a terület vízszintes és magassági felmérése közvetlenül elvégezhető legyen Terepbejárás A sokszögelés szempontjából kedvezőnek látszó vonalon végigmenve ki kell jelölni a meghatározandó sokszögpontok helyét. Felhasználhatók a korábban itt dolgozók által létesített pontok is (kő vagy cövek), ha meghatározhatóság és felhasználhatóság szempontjából jó helyen vannak és állandósításuk megfelelő(azaz nincs eltörve a kő vagy cövek és nem mozog). A szükséges újabb pontokat fa karóval kell megjelölni, a pontokat meg kell számozni és egy kézi vázlatot rajzolni emlékeztetőül. 6

7 A sokszögpontok kijelölésénél az alábbi főbb elveket kell betartani: - a sokszögvonal lehetőleg kétszeresen csatlakozó és kétszeresen tájékozott legyen - a szomszédos pontok jól láthatók és irányozhatók legyenek (szerencsés ha közvetlenül rálátunk a pontra, így a pontjelet a tövénél tudjuk irányozni) - az oldalhosszak beépített területen a 150 m-t ne haladja meg ha az oldalhosszakat szalaggal mérjük - az oldalhosszak közel egyenlőek legyenek - a törésszögek 180 o körüliek legyenek - a pontokon a műszerrel való mérést megnyugtató módon tudjuk végezni - a pontok fennmaradása biztosított legyen. A sokszögpontok kijelölését követően a pontokról egy arányvázlatot készítünk, mely segítségével a pontok könnyen fellelhetők Szögmérés Szükséges felszerelés: - legalább 6" leolvasóképességűteodolit - műszerállvány - kitűzőrúd - pontvázlat - szögmérési jegyzőkönyv A kijelölt sokszög pontokon meg kell határozni a törésszöget teodolittal, a tanultak szerint két távcsőállásban. A méréshez legalább 6" leolvasóképességű teodolitot használunk. A terepadottságok miatt viszonylag rövid oldalakkal kell dolgoznunk, ezért a pontos pontraállás igen fontos. Az irányzott pontokat kitűzőruddal tesszük láthatóvá, melynek mindig a hegyét, ha az nem látszik, a legalacsonyabb pontját irányozzuk (ez nagyon fontos a külpontos irányzás elkerülése végett). 7

8 A szögméréshez az állami földmérésnél rendszeresített jegyzőkönyvnyomtatványt használjuk. A szögmérés megkezdése előtt meg kell határozni a sokszögvonal majdani számítási irányát, s ennek megfelelően a jegyzőkönyv "álláspont" és "irányzott pont" rovatait előre ki kell tölteni úgy, hogy álláspontonként mindig a "hátra" irányt írjuk az elsősorba és az "előre" irányt alá. A háromszögelési pontokon tájékozási irányokat is kell mérni, ezeket az óramutató járása szerinti sorrendben kell előírni és mérni. A kezdőponton az első sokszögpontot utolsóként irányozzuk a végponton pedig elsőként. A jegyzőkönyv ilyen előkészítéséhez jó segítséget nyújt a bejárásnál készített manuálé jelleggűemlékeztetővázlat. A szögméréskor az eredményeket figyelni kell. Ha egy irányra leolvasott két koincidencia között 10"-nél nagyobb az eltérés, harmadszor is be kell állítani és leolvasni, illetve addig tovább míg két 10"-en belüli értékünk nem lesz. Az irányértékeket (I. és II.tá.középértéke) ki kell számolni még a műszerállás bontása előtt a helyszínen. Ha a két távcsőállásban meghatározott értékek különbsége az egyes irányoknál ± 20"-nél nagyobb értékkel tér el egymástól, a szögmérést meg kell ismételni. A szögmérés befejezése után a kezdő és végponton a sokszögoldal tájékozott irányértékét, (el kell végezni tehát a tájékozás) a közbensőponton a sokszögoldal már definiált haladási iránya szempontjából bal oldali törésszögeket (i e -i h ) kell kiszámítani. A pontszámokat és a törésszögeket tintával átírjuk. A jegyzőkönyv átmásolása, tisztázat készítése tilos! 1.3. Hosszmérés Szükséges felszerelés : - keretes mérőszalag - 3 db. kitűzúrúd - függő(lépcsős mérésnél a vetítéshez) 8

9 A sokszögoldalak hosszát keretes földmérőszalaggal ill. elektrooptikai távmérővel kell megmérni. Minden oldalt kétszer mérünk oda-vissza, illetve lejtős oldalakat kétszer fentről lefelé), a tanult szabályok szerint. A mért értékeket az állami földmérésben rendszeresített hosszmérési jegyzőkönyv-nyomtatványra jegyezzük fel, itt végezzük el szükség szerint a ferde távolság vízszintesre redukálását is. A mérést akkor fogadhatjuk el és számíthatjuk ki a középértékét, ha a vízszintes távolság két értéke közti különbség cm-ben kisebb mint: belterületen: = 3 + 3t; külterületen: = t ahol t a mért hossz százméteres egységben. A hosszmérési jegyzőkönyv kezdőés végpont rovatait a sokszögelési vázlat alapján a mérés megkezdése előtt ki kell tölteni, azaz előírni, hogy mely ponttól mely pontig kell hosszmérést végezni. A középértékeket tintával átírjuk. A jegyzőkönyv átmásolása tilos! Az igen kedvezőtlen helyen levőpontok (hossz mérőpálya) távolságát elektrooptikai távmérővel mérjük meg, melyet az aktuális időpontban vételezünk föl a mérés idejére. A mérések befejeztével azonnal leadjuk Sokszögvonal számítás A sokszögvonal számítása az e célra szolgáló nyomtatványon történik. A megfelelő rovatokba be kell írni a vonal kezdőés végpontjának számát és koordinátáit, majd a szögmérési eredményeket, illetve oldalhosszakat. Elsőként a szögzáróhiba értékét számítjuk ki. Elfogadható a szögmérés, ha a záróhiba értéke kisebb mint belterületen: = ,5 n, külterületen: = ,5 n másodpercben, ha n = a törésszögek száma. 9

10 Ha e feltétel teljesül, a záróhibát ráosztjuk a törésszögekre és az így megjavított értékekből számítjuk az egyes oldalak tájékozott irányértékét. Ezután az oldalvetületek számítása következik, melynél a sin és cos szögfüggvényértéket 6 tizedesjegy élességgel kell kiírni és felhasználni. Képezzük az oldalhosszak és az oldalvetületek összegét, valamint a kezdőés végpont koordinátáinak különbségét, majd a koordinátaeltéréseket, s ezekből a vonalas záróhibát. Elfogadható a sokszögvonal, ha a vonalas záróhiba nem nagyobb, mint : belterületen: d = ,5T, külterületen d = 14+3,5T centiméterben, ha T = az oldalhosszak összege százméteres egységben. A feltétel teljesülése esetén a koordinátaeltéréseket az oldalhosszak arányában ráosztjuk a vetületekre és számítjuk a pontok koordinátáit. A sokszögvonalról (a pontokat koordinátáival felrakva) sokszögelési vázlatot kell szerkeszteni rajzlapra, tussal kihúzva. M = 1: Vonalszintezés Szükséges felszerelés: - kompenzátoros szintezőműszer - műszerállvány - két db. szintezőléc - két db. szintezősaru - jegyzőkönyv A munkaterületen kijelölt vízszintes alappontok (V.r. HP-k és sokszögpontok) abszolút magasságát vonalszintezéssel kell meghatározni. A szintezést úgy kell végezni, hogy a meghatározandó magasságú pontok két szintezési alappont (falicsap) között vezetett szintezési vonalon legyenek. A két adott falicsap közötti vonal hossza L= 1 km-nek vehető. 10

11 A szakaszok vég (csatlakozó) pontjai egyértelműen azonosítható és a léc szabatos felállítását biztosító pontok legyenek (alappont, kő, cövek, stb.). Hibás szintezés esetén könnyebb a szakaszok ellenőrzése, és így esetleg megtakarítható a teljes vonal újra mérése. A vonalszintezés tanult szabályainak betartása fontos, különösen az egyenlő léctávolságokra vonatkozó előírásoké, mert a műszerek igazítottsága a helyszínre szállítás következményeként nem biztosított. (A meghatározandó pontokra - kő, vagy cövek - sohasem szabad sarut helyezni) Ügyeljünk a négyszámjegyűlécleolvasások pontos és olvasható felírására, az előre illetve hátra leolvasások a megfelelőhelyre kerüljenek. (A kompenzátoros műszernél a leolvasás előtti koppintásról ne feledkezzünk el) A mérés befejezése után először a hátra és előre leolvasások összegét kell kiszámítani. Az összegeket szakaszonként vagy ha nem bontottuk szakaszokra a vonalat, oldalanként számoljuk, majd külön végezzük el a szakaszok (oldalak) összesítését. m = H - E A mérés elfogadható, ha a kezdőés végpont közötti magasságkülönbség szintezett és az adott magasságokból számolt értéke közötti eltérés nem nagyobb, mint: mm 25 L Ahol L a szintezési vonal hossza km-ben. A meghatározandó pontok magasságait csak akkor számítjuk ki, ha a vonalas zárása hibahatáron belül sikerült. Ez esetben a záróhiba értékét a vonalra arányosan ráosztjuk, s a javított lécleolvasásokkal számoljuk a pontmagasságokat. 11

12 Amennyiben a záróhiba a megengedettnél nagyobb, célszerű először a leolvasások összegezését, és az m érték számítását ellenőrizni. Ha a számolásban nem találunk hibát, a mérést meg kell ismételni. A vízszintes illetve magassági alappontmeghatározás elkészülte után a kapott koordinátákkal és magassággal ellátott pontokat egy koordinátajegyzékbe írjuk fel. E koordináta jegyzékbe kerülnek a számításhoz és méréshez felhasznált vízszintes és magassági alappontok, majd elkülönítve az általunk meghatározott új pontok. Minden mérési és számítási jegyzőkönyvre fel kell írni a mérést végzőcsoport nevét, számát, a dátumot és helyet. A mérést illetve a számítást végzőszemélynek pedig alá kell írnia a jegyzőkönyvet. 3. Ortogonális részletmérés Szükséges felszerelés - kettős szögprizma - keretes földmérőszalag - tokos vagy nyeles szalag db. kitűzúrúd - 2 db. vasfiguráns - karóállító libella vagy függő - jegyzetlap manuálé készítéshez A mérés munkafázisai: - A felmérendőterületről arányvázlat (manuálé) készítése) - A mérési vonal két végpontján a kitűzőrudak függőleges felállítása a vasfiguráns segítségével - A mérőszalag lefektetése a mérési vonalra - A bemérendőpontra kitűzőrudat helyezünk (ha szükséges) 12

13 - Talppont keresés (prizmával) - A talpponthoz tartozó abszcissza leolvasása és feljegyzése a manuáléra - Az ordináta mérése és feljegyzése - Összemérések, ellenőrzőmérések Az egyes sokszögoldalakra, mint alapvonalra derékszögű részletméréssel kell a környezet síkrajzi elemeit, tereptárgyait bemérni a tanultak szerint. Gondosan ügyeljünk a szabályos és olvasható manuálérajzolásra és arra, nehogy valami bemérendőt kihagyjunk. Ha valamely térképezendő tereptárgy csak aránytanul hosszu ordinátával lenne bemérhetővagy a lejtésviszonyok miatt nem tudjuk prizmázni az alapvonalról, akkor megfelelősegédalapvonalat kell létesíteni, s arra bemérni. Ellenőrző méretek mérésről és feljegyzéséről se feledkezzünk meg. A mérés befejezése után a manuálén feljegyzett méretek alapján M = 1:500 méretarányban mérési vázlatot (tömbrajzot) kell szerkeszteni rajzlapra. Ezen minden bemért pontot és manuálén szereplőminden méretet fel kell tüntetni, a megfelelelőpontokat össze kell kötni (épület, kerítés stb.). Ha a mérési vázlat szerkesztése közben észrevesszük, hogy a manuálén valamelyik méret hiányzik vagy a felszerkesztett alakzat szemlátomást torz a tényleges terepi szituációhoz képest, akkor a hiányt pótolni, a hibát javítani csak terepi pótmérés alapján szabad. A manuálé alapján el kell készíteni és tussal kihúzni a tömbrajzot. A rajzolási szabályok betartása nagyon fontos. A tömbrajz készítésének főbb lépései: - A mérési vonal (vonalak) alappontjainak felrakása koordinátáik alapján - Abszcisszák felrakása - Ordináták felmérése az alapvonalra merőlegesen 13

14 - Az összetartozó részletpontok összekötése, ellenőrzőméretek ellenőrzése 4. Tahimetria Szükséges felszerelés: - Diagram-tachiméter - Műszerállvány - 2 db. léc db. kitűzőrúd - Jegyzőkönyv (a szintezésnél használt) - Jegyzetlap manuálé készítéséhez A mérés munkafázisai: - A felmérendőterületről arányvázlat (manuálé) készítése - Ismert pontra való pontraállás - Tájékozó irány mérés - Lécek felállítása a részletpontokra és leolvasás a távolsági, majd magasági szálon (a lécleolvasást követően a lécest "tovább" vezényszóval azonnal továbbküldjük, mert a vízszintes kör leolvasásához már nincs rá szükség) - Leolvasás a vízszintes körön - Egy ponton való mérés befejezésekor ne felejtsünk el visszatájékozni, hogy a műszer mozdulatlanságáról meggyőződjünk. A terep domborzati viszonyait diagram-tahiméterrel kell bemérni. Mérendő a mérőteleptől Ny-ra esőszabad terület a sokszögvonaltól a tahimétermérés lehetséges határáig (260 m), illetve a beépített területen az épületek közötti terepszakaszok. Műszerállásként tájékozó irányként is a sokszögpontokat kell felhasználni. Távoli 14

15 tájékozó irányt nem célszerűválasztani, ez gondot okozhat a grafikus ábrázolásnál. Szükség esetén a tahiméterrel valamely sokszögpontról polárisként új álláspont is meghatározható. Ezt előzőleg cövekkel meg kell jelölni, a távolságot és magasságkülönbségeket kétszer kell megmérni oda-vissza és a szögmérést is két távcsőállásban kell elvégezni. A részletpontok bemérése csak első távcsőállásban történik. Tájékozó irányként mindkét szomszédos sokszögpontot célszerűbemérni. A részletpontok kiválasztása ne négyzetháló-szerűen történjék, hanem a domborzathoz illetve a tereptárgyakhoz igazodóan. A manuálé legyen arányos, a pontok helyén és számán kívül az esetleg bemért síkrajzi elemeket (pl.kerítés) és a domborzat jellegzetességeit (idomvázlat) is tartalmazza. A manuálé és a jegyzőkönyv pontszámozásának egyeznie kell, erről minden kerek 10-es pontszámnál meg kell győződni. Egy álláspont befejezésekor, az utolsó részletpont bemérése után újra kell irányozni a tájékozó irányokat. A leolvasott értékek jegyzőkönyvbeni rögzítése után vissza kell lapozni az állásponton a mérés kezdetekor feljegyzett értékekhez. A mérés elfogadható, ha az azonos pontra tett két szögleolvasás közötti eltérés nem több 1 szögpercnél. A mérés befejezése után számítani kell a részletpontok magasságait, majd fel kell szerkeszteni azokat M = 1:500 méretarányban, rajzlapra. A szerkesztés történhet szögfelrakóval és léptékkel a mérési adatok alapján vagy úgy, hogy a részletpontok koordinátáit kiszámoljuk, s ez alapján térképezzük őket. A felszerkesztett pontokat tűszúrással jelöljük, fölé írjuk a pontszámot, alá pedig pirossal a magasságot. Mindkettőt tussal kell felírni, hogy a szintvonalszerkesztéssel együttjáró radírozás után ne kelljen újra felirni az adatokat. 15

16 A pontok felrakása után először a síkrajzi vonalat rajzoljuk meg a manuálé alapján, s ezt rögtön kihuzzuk tussal. Ezután következik az idomváz felrajzolása és a szintvonalak megszerkesztése interpolálással. Az elkészült szintvonalrajzot el kell látni a szükséges megírásokkal, csatlakoztatni kell a szomszédos területen dolgozó brigád szintvonalrajzával, majd piros vagy barna színnel ki kell húzni a vonatkozó szabályok szerint (főszintvonalak vastagítása, megírások elhelyezése, stb.). Az épületek közötti vagy szintvonalakkal ki nem fejezhető terepszakaszokon a jellemző pontok magasságát számszerűen adjuk meg. Ezen pontokat célszerűelőre kiválasztani és ceruzával bekarikázni, hogy a végleges térkép készítésekor gyorsabban haladjunk. 5. A tervezési térkép elkészítése Az 1:500 méretarányú tervezési térkép a terepgyakorlat végterméke. Elkészítése különös gondossággal történjék, pontossági és esztétikai szempontból egyaránt. Pauszpapírra készül Az elsőlépés a koordinátahálózat felszerkesztése 10 cm-enként. A sarokpontokat 10 mm hosszú vékony vonallal rajzolt kereszttel jelöljük. Meghatározzuk a koordinátaértékeket is a sokszögpontok koordinátái alapján úgy, hogy a felmért terület kiférjen a lapra A sokszögelési vázlat alapján felszerkesztjük a térképlapra a háromszögelési és sokszögpontokat. A HP-kat 2 mm-es, a sokszögpontokat 1 mm-es nullkörrel jelöljük. A pontszámot és magasságot is mellé kell majd írnunk, de csak a síkrajz elkészülte után. A pontokat a térképen nem kötjük össze A sokszögpontokat illesztve átrajzoljuk a térképre a mérési vázlatról a bemért tereptárgyakat. A másolást rögtön tussal készítjük. Méreteket, méretvonalakat 16

17 nem rajzolunk át, csak magukat a tereptárgyakat. Az alkalmazandó vonalvastagságra és vonaltípusra a kiadott minták illetve a gyakorlatvezető utasításai a mérvadók. (lásd gyakorlat jegyzet) 5.4. A tahiméterrel felmért területről a szintvonalakat illetve az esetleges síkrajzi vonalakat ismét a sokszögpontokra való illesztés után a tahiméteres vázlatról vesszük át a pauszra. A szintvonalakat piros vagy barna tussal húzzuk ki. A különbözőmunkarészekről átvett részletek csatlakozására figyelni kell! 5.5. Végezetül komplettírozni kell a térképet. El kell helyezni rajta a megírásokat (szintvonalak, egyes jellemzőpontok és sokszögpontok magasságai, sokszögpontok száma, utcanevek, egyéb kiegészítő megírások). Ezután lehet véglegesíteni a keretvonalat, mely kerek 10 cm-es koordináta-vonal legyen. A keret ÉK-i és DNy-i sarkának koordinátáit szintén fel kell írnunk a lapra. Az utolsó lépés a címfelírat elkészítése. Ne felejtkezzünk el a méretarány, az alapszintköz, a magassági alapfelület, a felmérést végzőcsoport és a térkép rajzoló személynevének és a dátumnak a feltüntetéséről. 6. Hossz-szelvény felvétele Szükséges felszerelés: - mérőszalag, - kompenzátoros szintezőműszer, - műszerállvány, - szintezőléc, - szintezősaru A feladat kapcsán el kell készíteni egy burkolt közforgalmi út tengelymetszését (hossz-szelvényét) 10 m-es szelvényezéssel. 17

18 Ehhez az Orfű-Abaliget között épült új úton a gyakorlatvezetőáltal kijelölt 500 m-es szakaszt előbb 10 m-enként szelvényezzük, majd az adott vagy általunk meghatározott magassági alappontokból indulólag meghatározzuk a szelvényezett pontok magasságát. A szelvénypontokat a gyakorlatban festéssel jelölik meg, mi a pontok jelölésére tégla vagy cserép darabbal történőfeliratozást használunk, mert az kisebb esőután is még jól látható. Ne felejtsük el, hogy a sarut csak a kötőpontokon használjuk, a szelvénypontokon a lécet a burkolatra helyezzük (hisz annak a magasságát akarjuk meghatározni és nem a saruval növelt magasságot). A szakasz végére érve ne felejtsük el valamelyik ismert magassági pontra (ha más nincs a kezdőpontra) visszazárni. A szelvénypontok magasságának számítása előtt előbb számítsuk ki a magassági záróhibát (a hátra és előre leolvasások összegzéséből számított magasságkülönbség összevetése az abszolút magasságokkal számított magasságkülönbséggel) és csak ha ez kielégíti a pontossági követelményt ( 40 L ) kezdhetünk hozzá a szelvénypontok magasságának a számításához. Ehhez előbb álláspontonként kiszámítjuk a műszerhorizont magasságot, majd abból a szelvénypontok magasságát. A lécleolvasás az alappontra és a sarura mm élességgel, a szelénypontokra cm élességgel történik. A sarukra történőleolvasásoknál a vonalszintezés szabályát kell betartani (hátra és előre leolvasásnál egyenlőléctávolság legyen). A hossz-szelvény ábrázolása mm pauszon történik. 18

19 A hossz-szelvény hossz-méretaránya 1:500, magassági méretaránya 1:100 legyen. Ügyeljünk arra, hogy a kerek m-es magassági értékek cm-es, illetve a kerek 5 m-es magassági értékek, 5 cm-es osztásvonásra essenek. 7. Keresztszelvény felvétele Szükséges felszerelés: mint a hossz-szelvényezésnél A feladat kapcsán a hossz-szelvényezést a megelőzőekben hossz-szelvényezett útszakaszról a gyakorlatvezetőáltal kijelölt 10 db keresztszelvényt kell felvenni a földmunka legszélsőmegállapítható pontjától további 10 m szélességben. Magassági alappontként a hossz-szelvényezés során meghatározott burkolatmagaságokat használhatjuk föl. A magasság számítása a hossz-szelvényezésnél ismertetettek szerint végzendő. Az ábrázolás mm pauszon 1:100 méretarányban történik. Ügyeljünk arra, hogy a tengelyvonal mindig 5 cm-es osztásvonásra essen. 8. Javasolt irodalom A feladatok sikeres végrehajtása feltételezi a szorgalmi időszakban végzett gyakorlatok tökéletes ismeretét, ezért célszerű az alábbi jegyzet használata a mérőtábor alatt: Aradi-Novotny: Geodézia I. A felmérés során készült minden munkarészt egy iratgyűjtőben el kell helyeznünk (jegyzőkönyvek, manuálék, vázlatok, stb.). Az egyes dokumentációkat megszámozzuk, s az iratgyűjtőelőlapjának belső oldalára ez alapján tartalomjegyzéket készítünk. A külsőoldalra a cím, dátum, a mérést végzőcsoport száma (jele) és a csoport tagjainak névsora kerül. A térkép és a hozzátartozó teljes dokumentáció beadása után lehet a leckekönyvi aláírást kérni és a mérőtelepet elhagyni. 19
