Pontjelek. Fényképek: Varga Imre, Tóth László

Átírás

1 Pontjelek Fényképek: Varga Imre, Tóth László

2 Pontjelek A pontokat a terepen a meghatározásuk, és a fennmaradásuk biztosítása érdekében m e g j e l ö l j ü k.

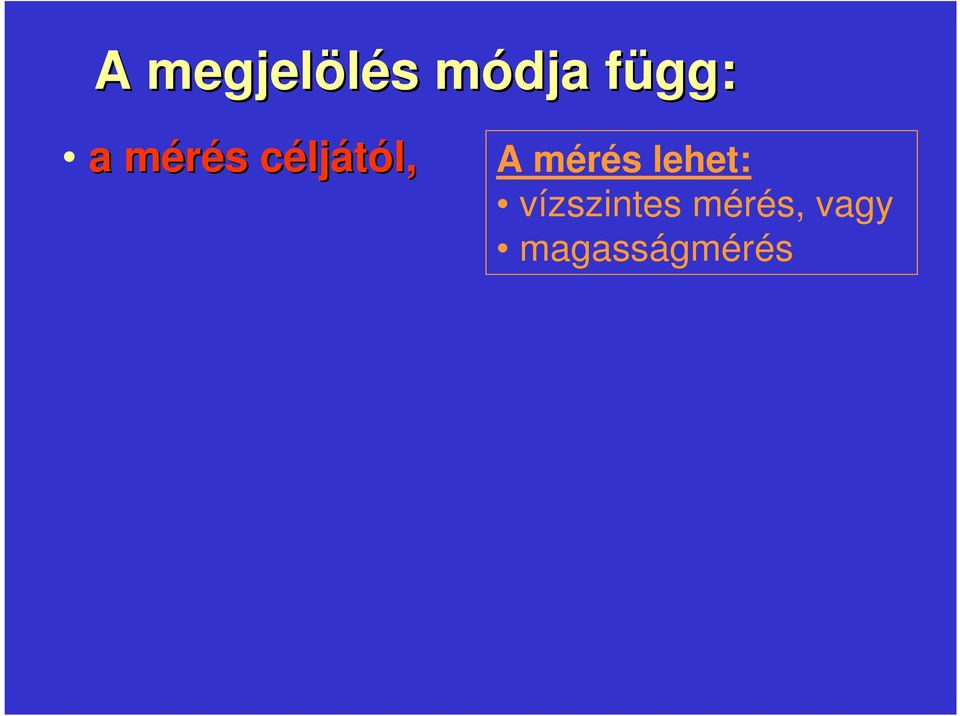

3 A megjelölés s módja m függ: f a m a mérés c s célj ljától, l, A mérés lehet: vízszintes mérés, vagy magasságmérés

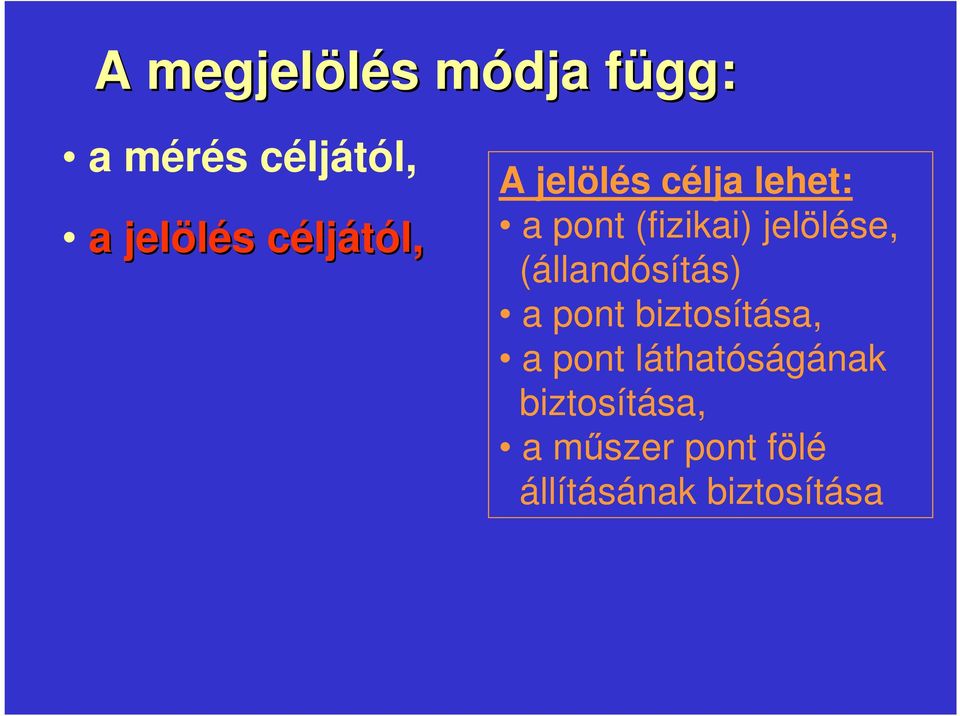

4 A megjelölés s módja m függ: f a mérés céljától, a jelölés s céljc ljától, l, mérés lehet: A jelölés célja lehet: vízszintes mérés, vagy a pont (fizikai) jelölése, magasságmérés (állandósítás) a pont biztosítása, a pont láthatóságának biztosítása, a mőszer pont fölé állításának biztosítása

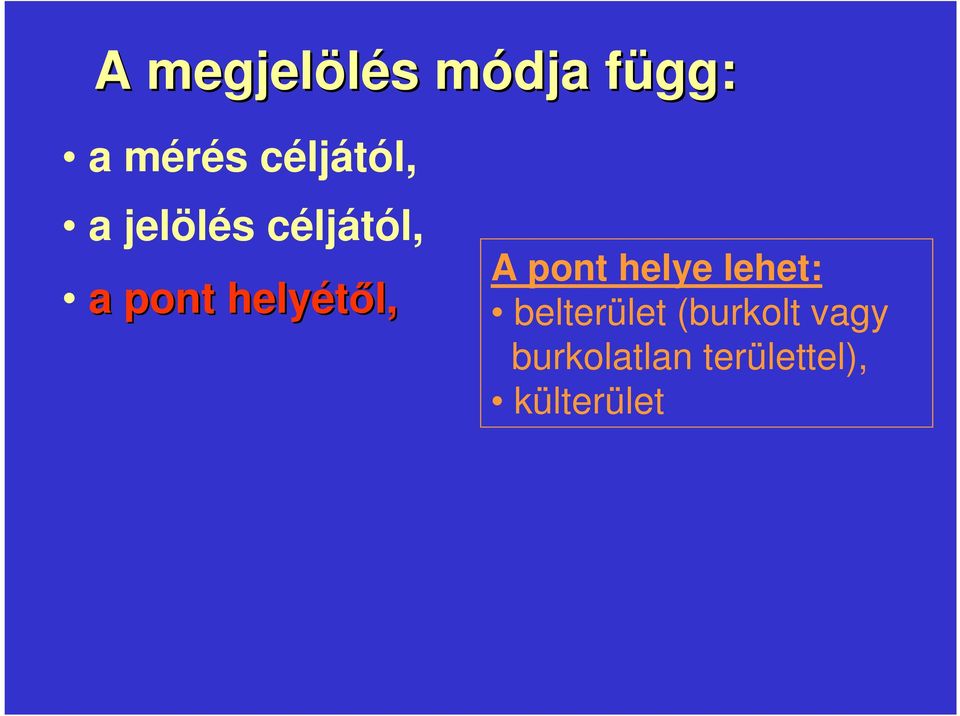

5 A megjelölés s módja m függ: f a mérés céljától, a jelölés céljától, a pont helyétıl, l, A jelölés célja lehet: a pont (fizikai) jelölése, A (állandósítás) pont helye lehet: belterület a pont biztosítása, (burkolt vagy burkolatlan a pont láthatóságának területtel), külterület biztosítása, a mőszer pont fölé, állításának biztosítása

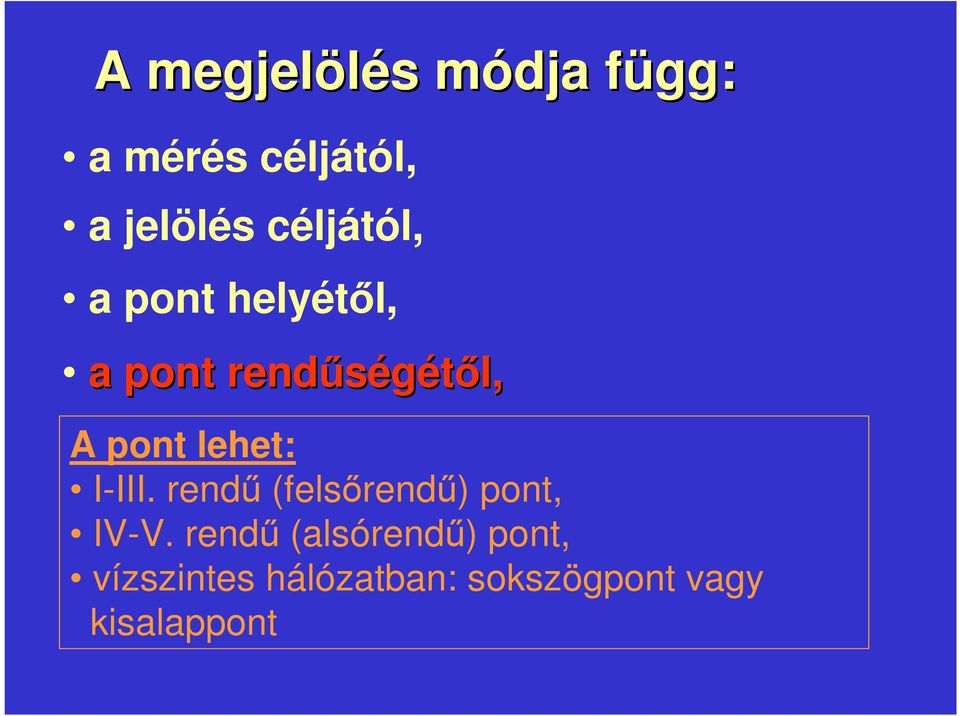

6 A megjelölés s módja m függ: f a mérés céljától, a jelölés céljától, A pont helye lehet: belterület (burkolt vagy a pont burkolatlan területtel), rendőségétıl, külterület A pont lehet: I-III. rendő (felsırendő) pont, IV-V. rendő (alsórendő) pont, vízszintes hálózatban: sokszögpont vagy kisalappont a pont helyétıl, a pont rend

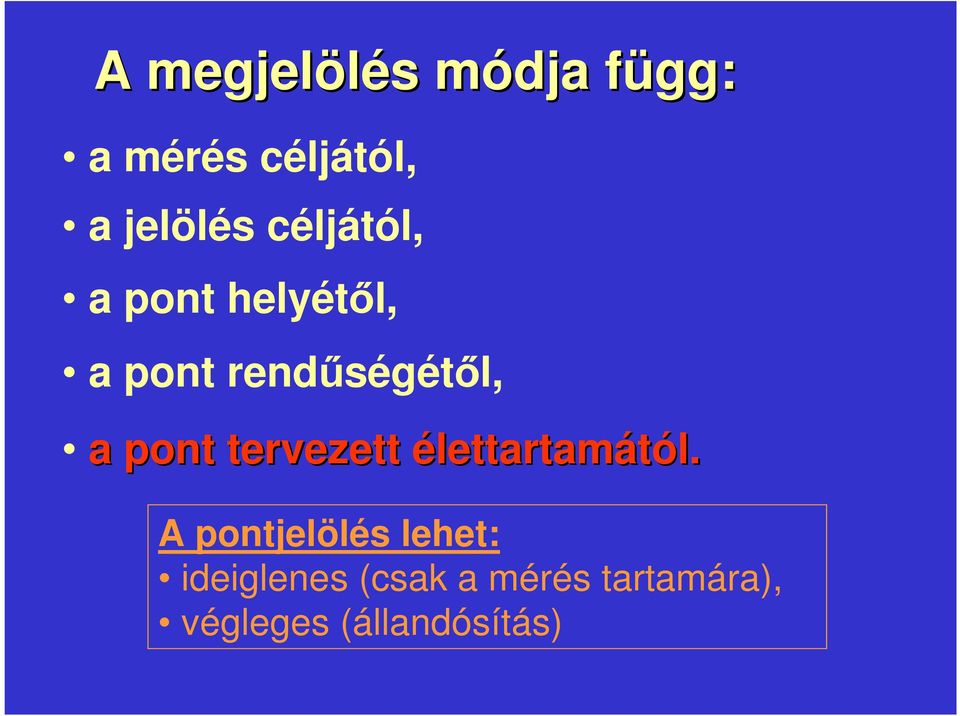

7 A megjelölés s módja m függ: f a mérés céljától, a jelölés céljától, a pont helyétıl, a pont rendőségétıl, a pont tervezett élettartamától. l. A pont lehet: I-III. rendő (felsırendő) pont, IV-V. A rendő pontjelölés (alsórendő) lehet: pont, vízszintes ideiglenes hálózatban: (csak a sokszögpont mérés tartamára), vagy kisalappont végleges (állandósítás)

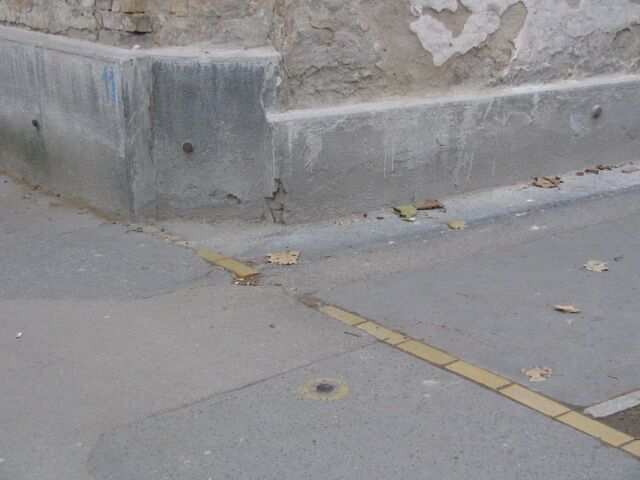

8 Belterületen, burkolt felületen: vascsap Végleges pontjel, sokszögpontok megjelölése, aszfalt vagy betonjárdában, biztosítása ırcsapokkal.

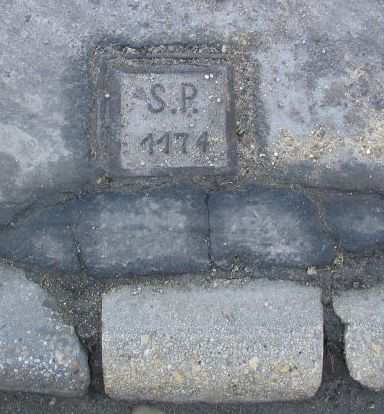

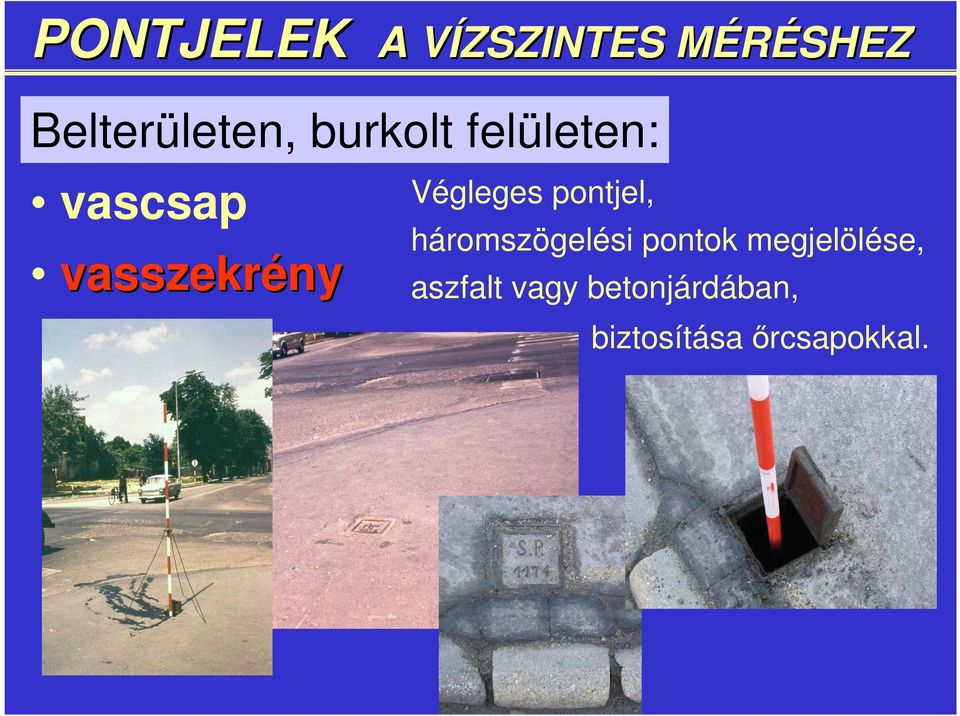

9 Belterületen, burkolt felületen: vascsap vasszekrény Végleges pontjel, háromszögelési pontok megjelölése, aszfalt vagy betonjárdában, biztosítása ırcsapokkal.

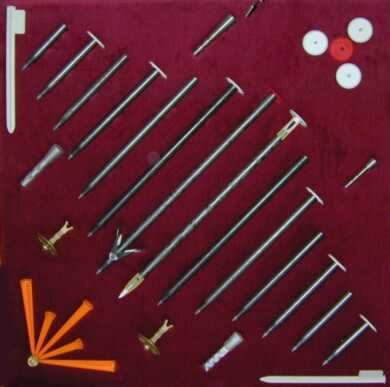

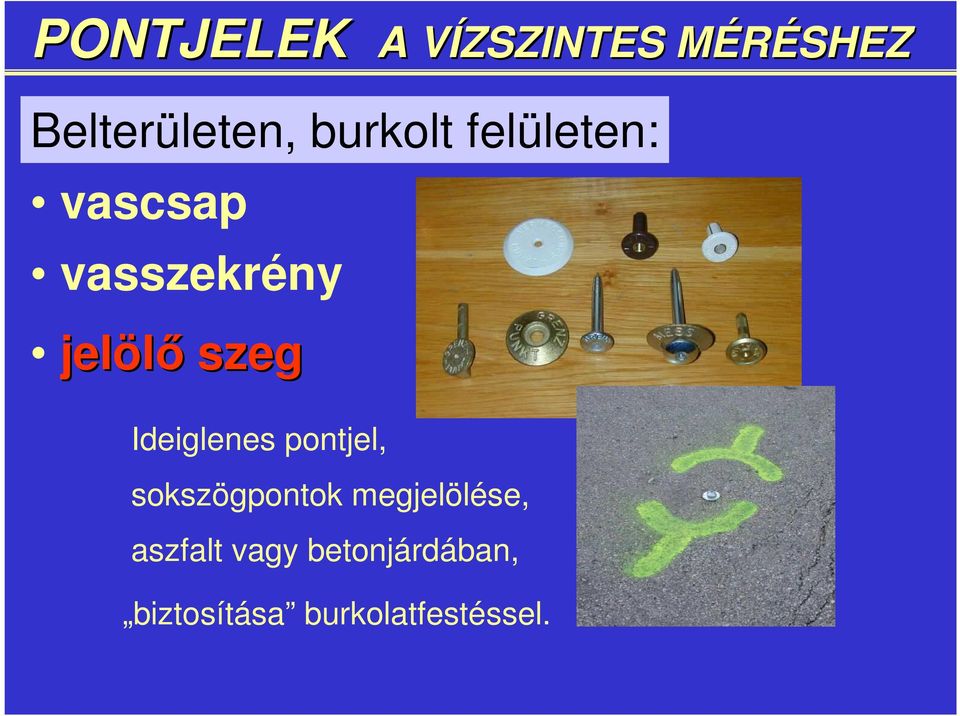

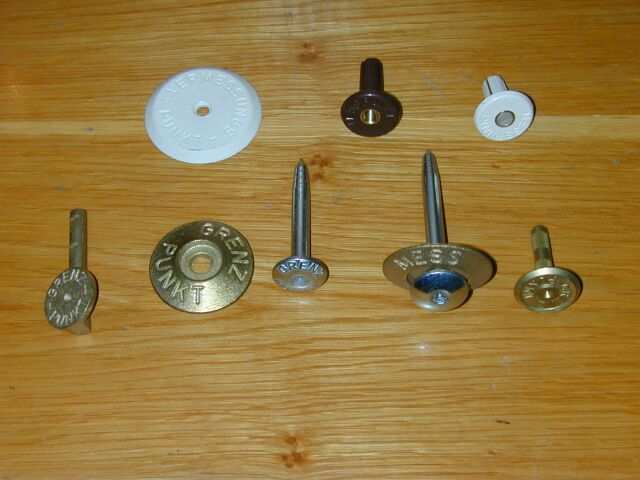

10 Belterületen, burkolt felületen: vascsap vasszekrény jelölı szeg Ideiglenes pontjel, sokszögpontok megjelölése, aszfalt vagy betonjárdában, biztosítása burkolatfestéssel.

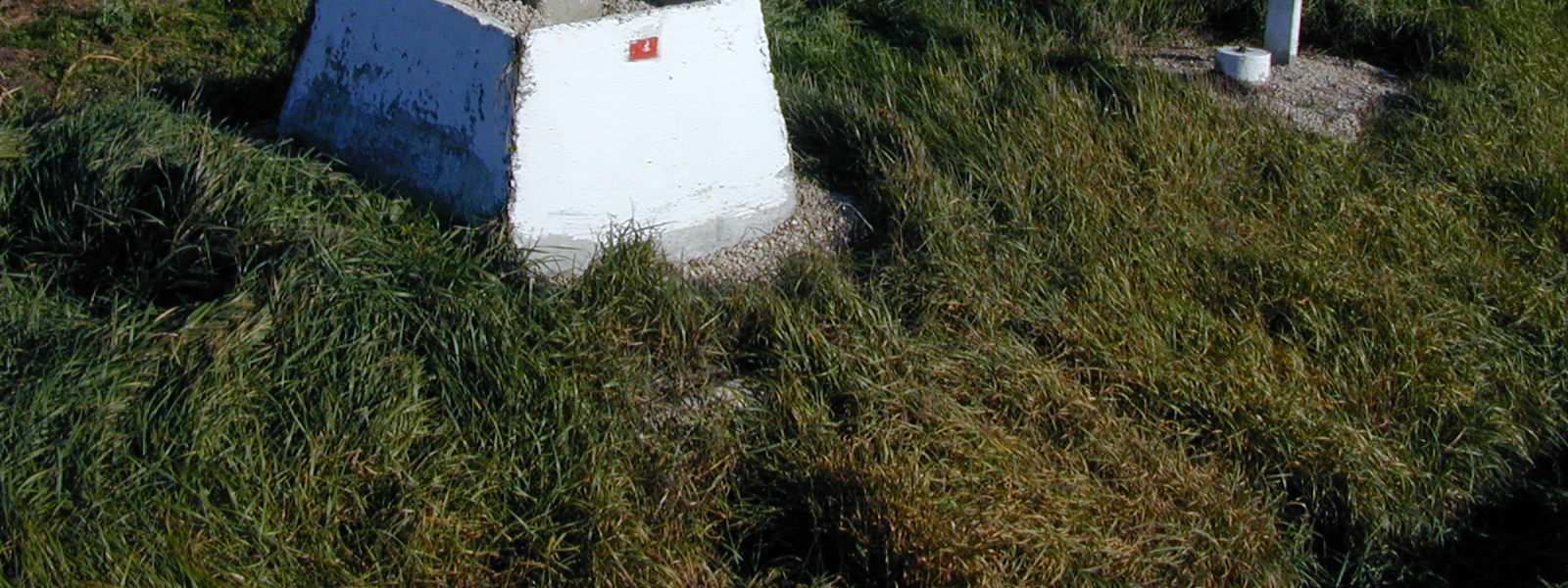

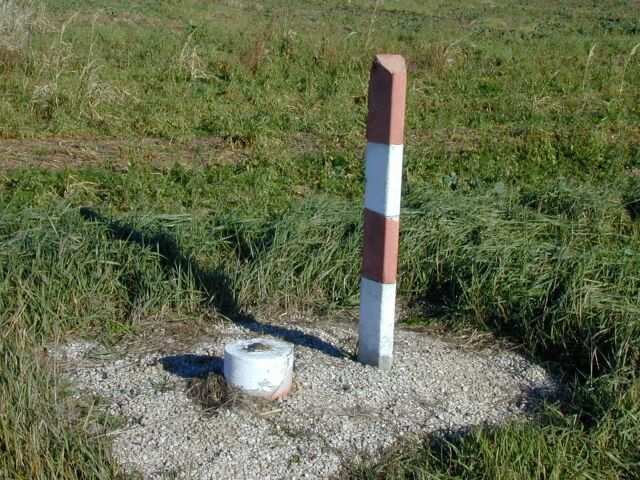

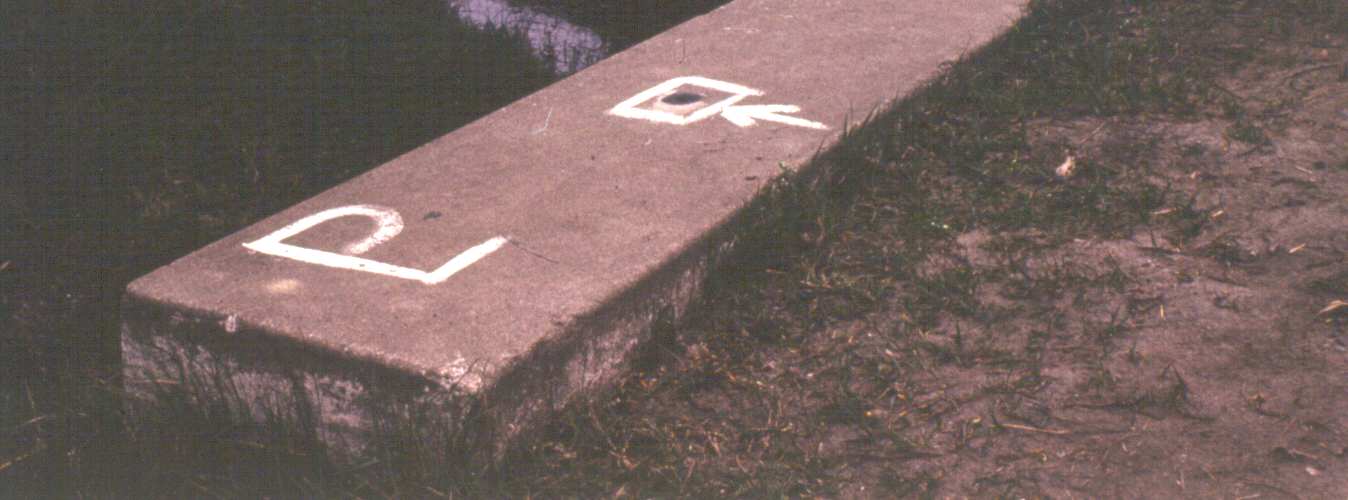

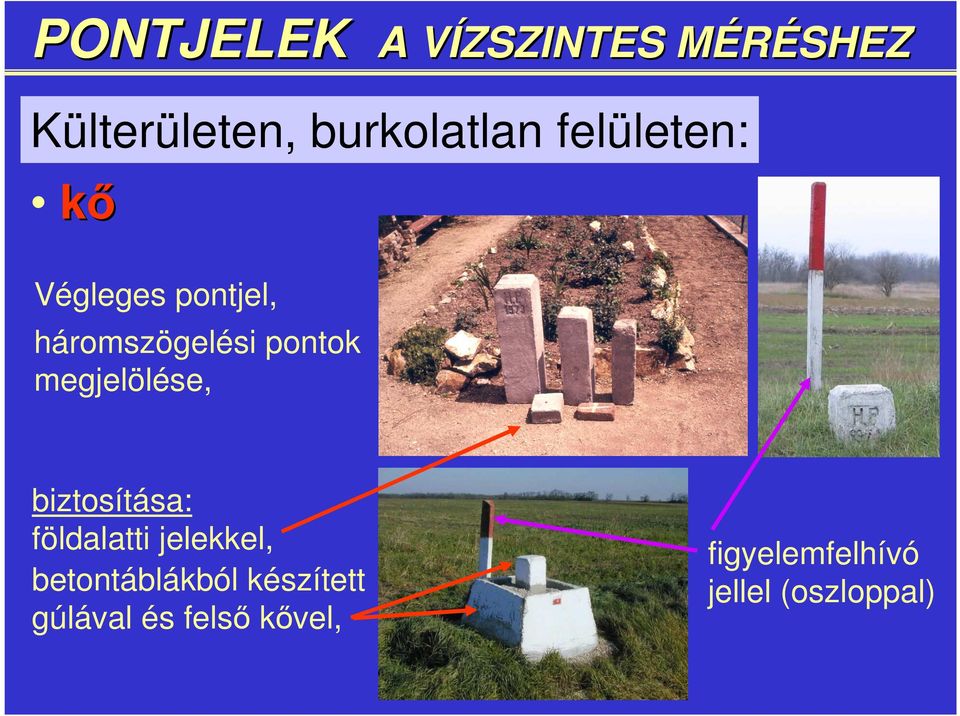

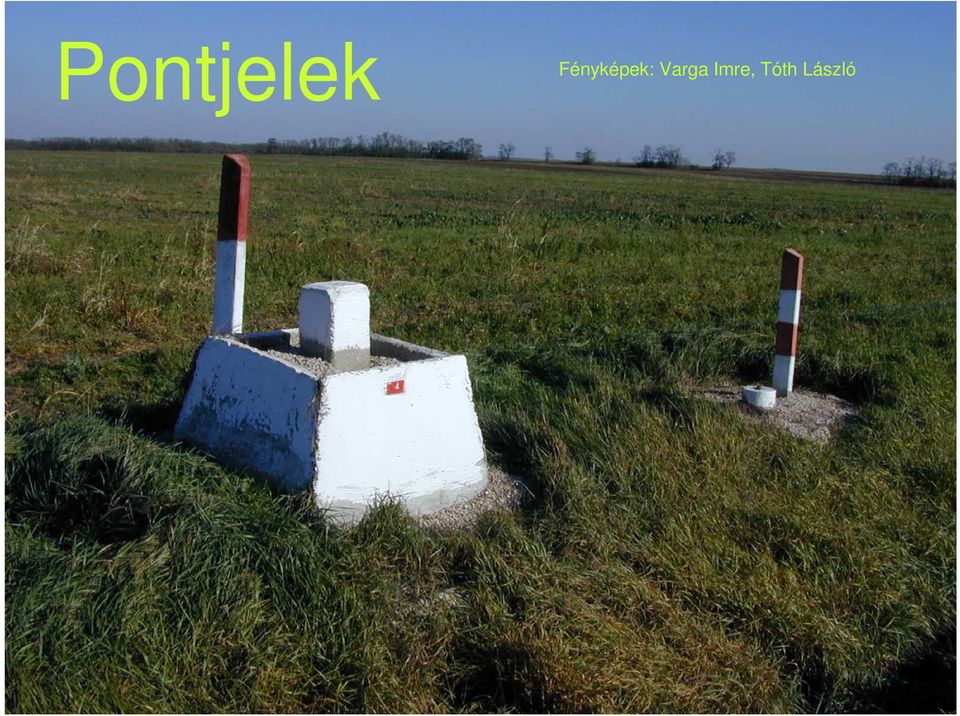

11 Külterületen, burkolatlan felületen: kı Végleges pontjel, háromszögelési pontok megjelölése, biztosítása: földalatti jelekkel, betontáblákból készített gúlával és felsı kıvel, figyelemfelhívó jellel (oszloppal)

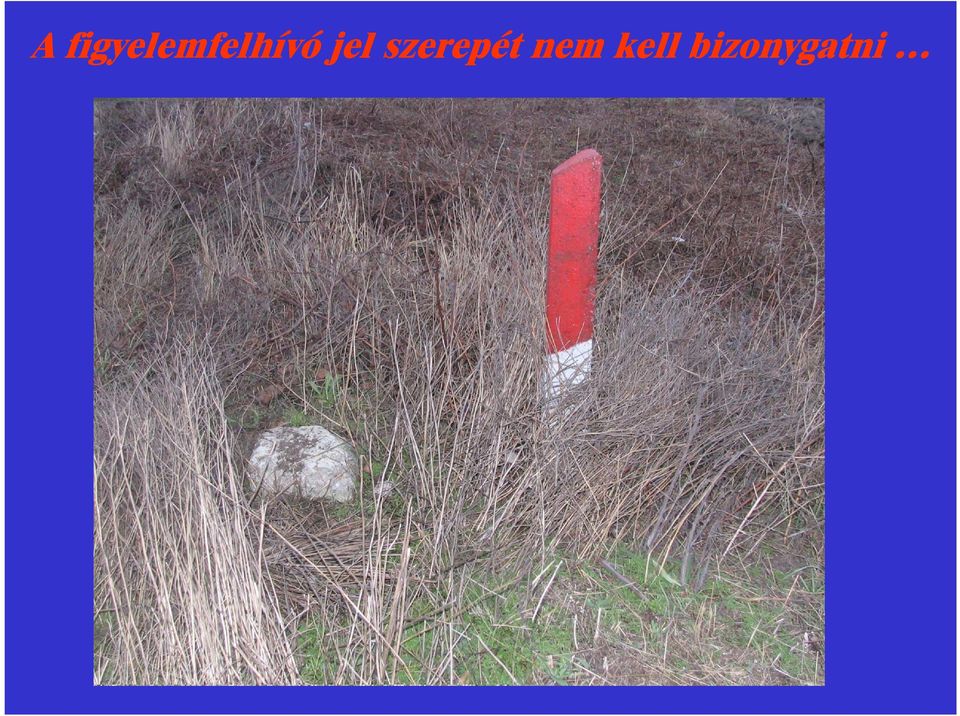

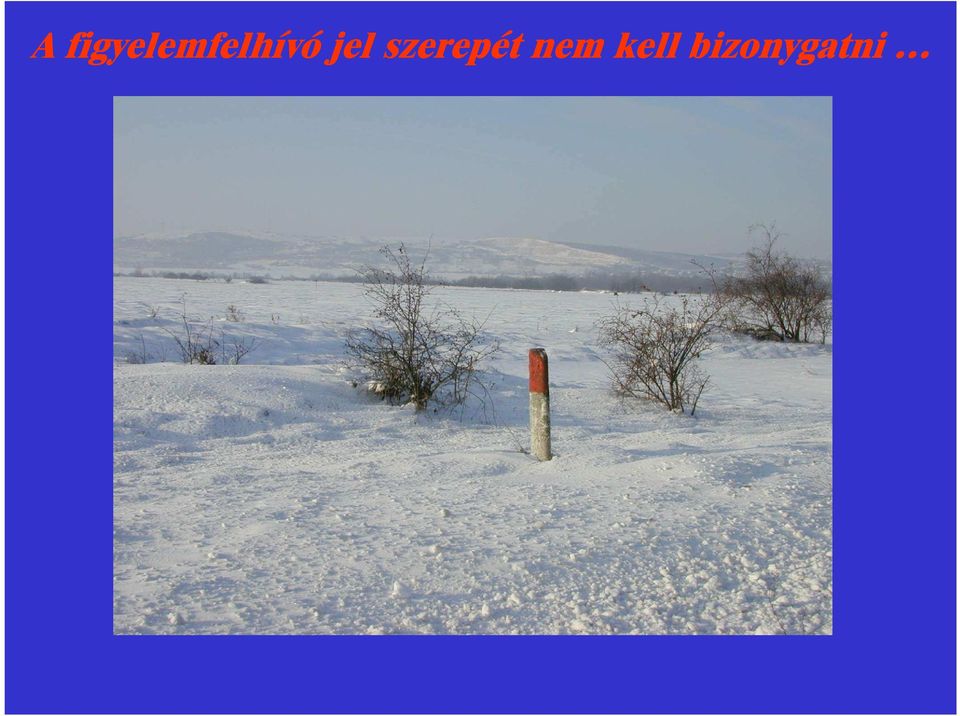

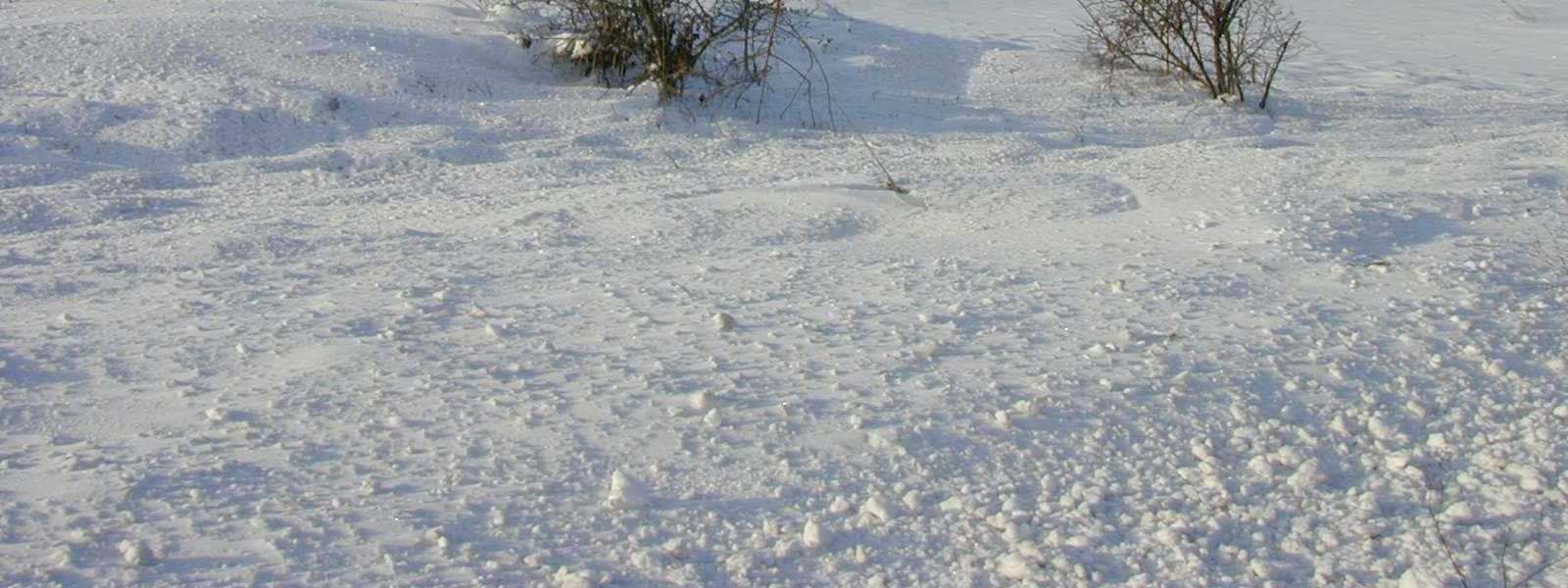

12 A figyelemfelhívó jel szerepét nem kell bizonygatni

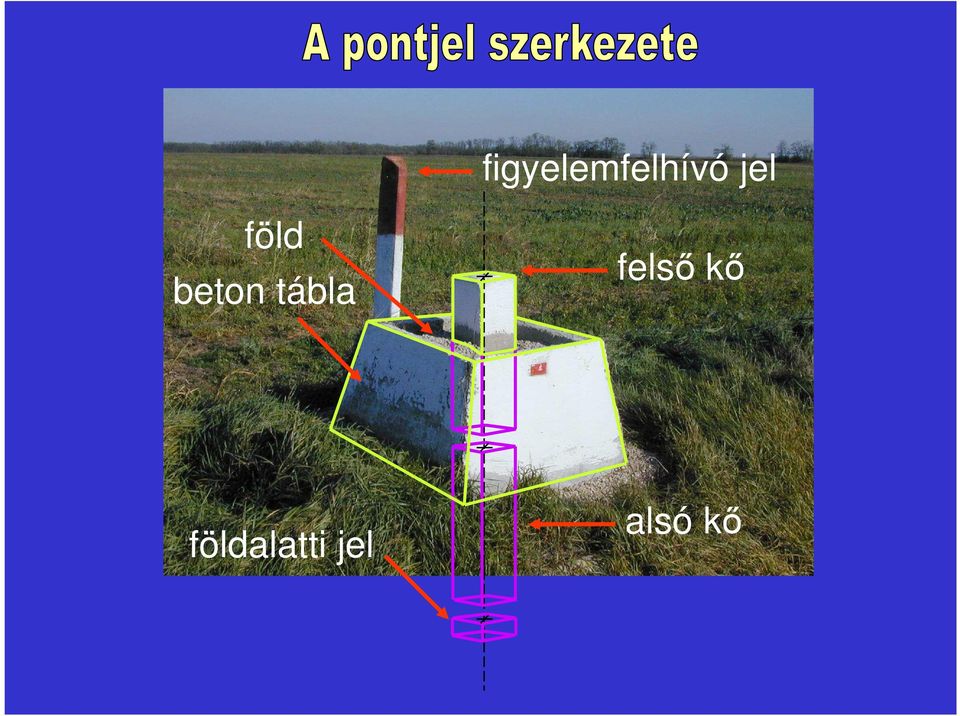

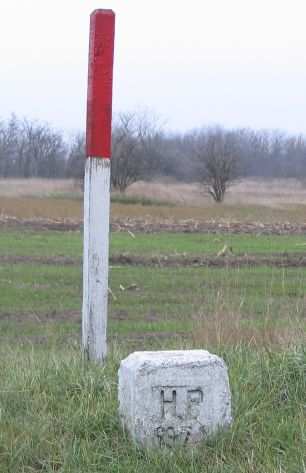

13 figyelemfelhívó jel föld beton tábla felsı kı földalatti jel alsó kı

14 figyelemfelhívó jel föld beton táblat földalatti jel felsı kı rézcsap vagy keresztvésés egy függılegesben alsó kı

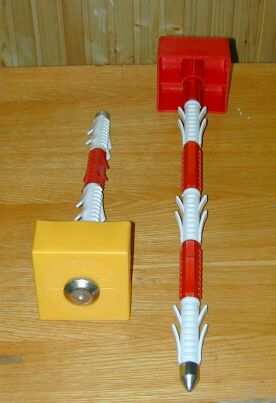

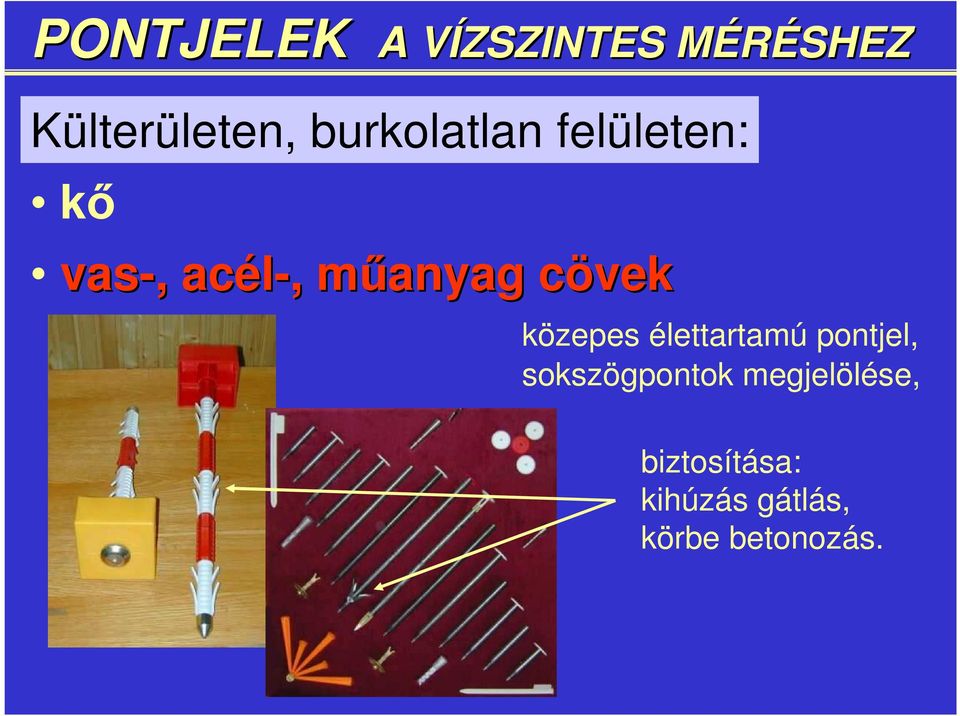

15 Külterületen, burkolatlan felületen: kı vas-,, acél-,, mőanyag m cövekc közepes élettartamú pontjel, sokszögpontok megjelölése, biztosítása: kihúzás gátlás, körbe betonozás.

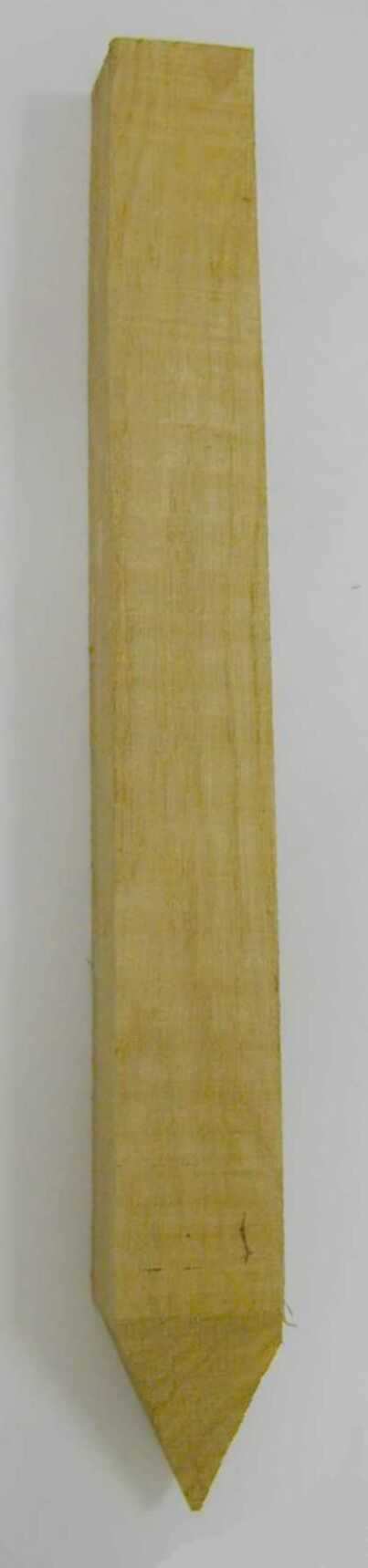

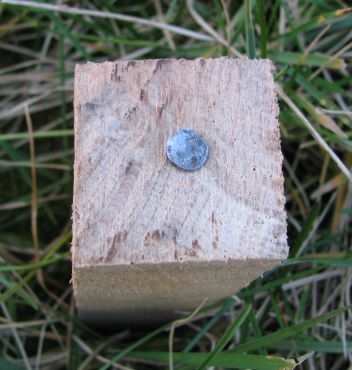

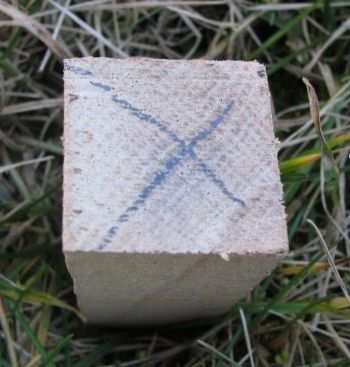

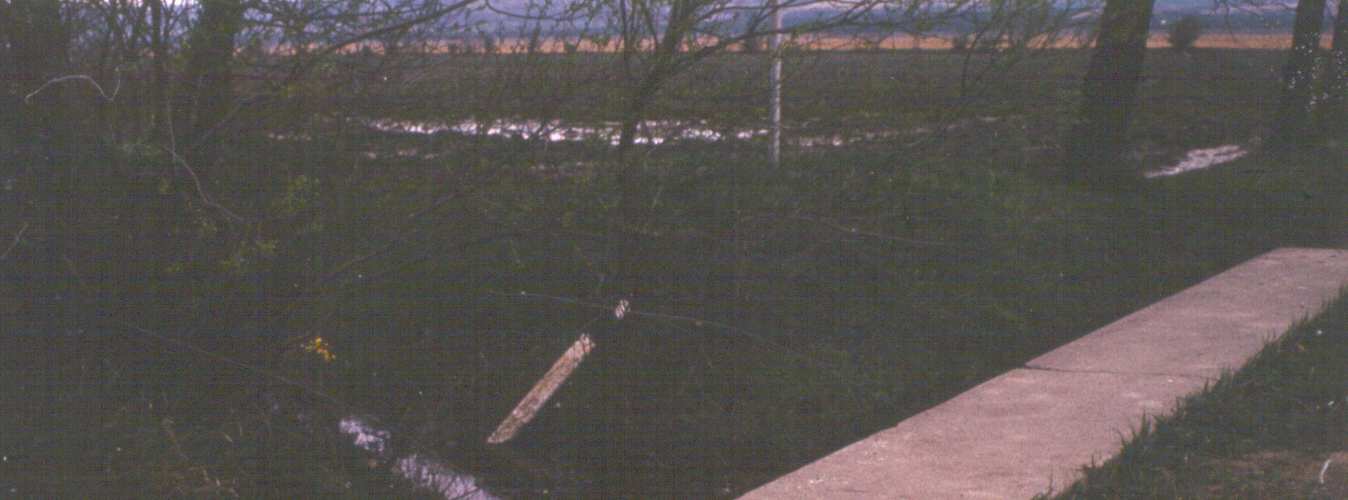

16 Külterületen, burkolatlan felületen: kı vas-, acél-, mőanyag cövek (fa)cövek Ideiglenes pontjel, sokszögpontok, kisalappontok megjelölése, biztosítása: távolságmérésekkel, festéssel.

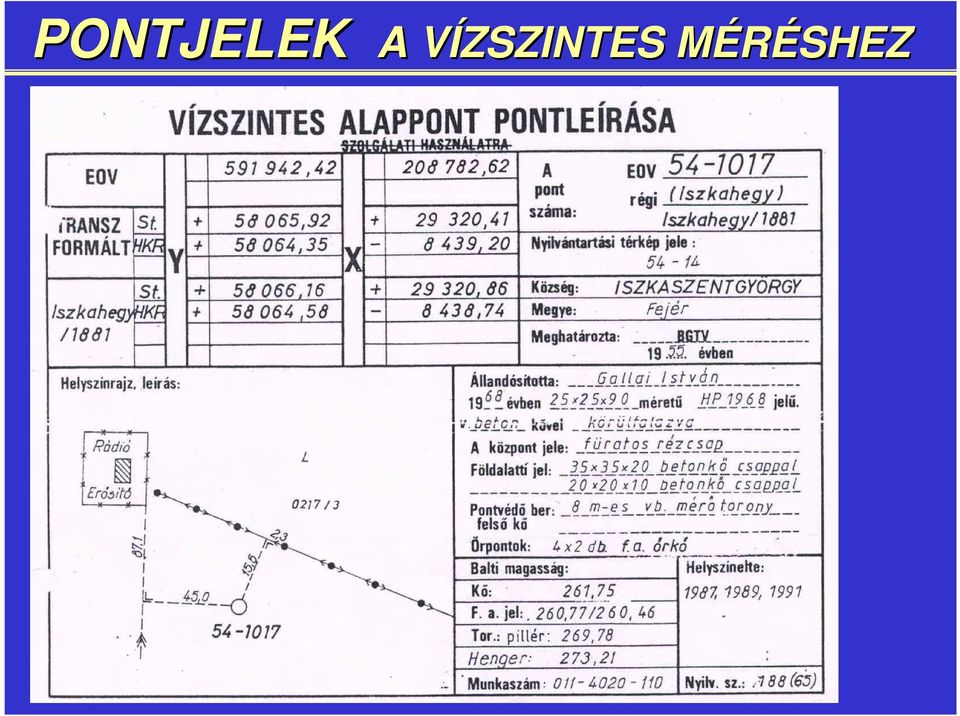

17 Az állandósított pontok nyilvántartását a földhivatalok végzik. A pontokról pontleírás készül, amely tartalmazza a pont koordinátáit, az állandósítás módját, idejét, valamint a pont környezetének vázlatos rajzát.

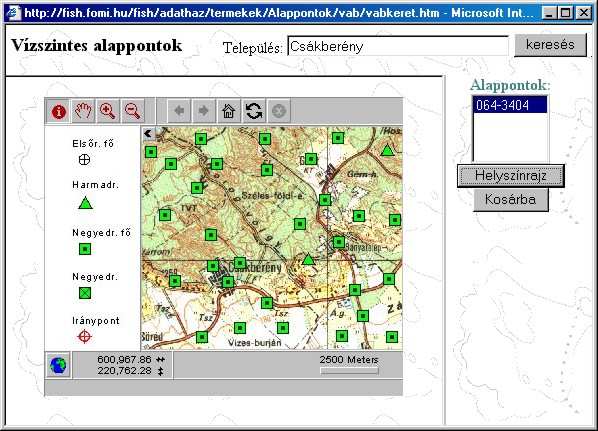

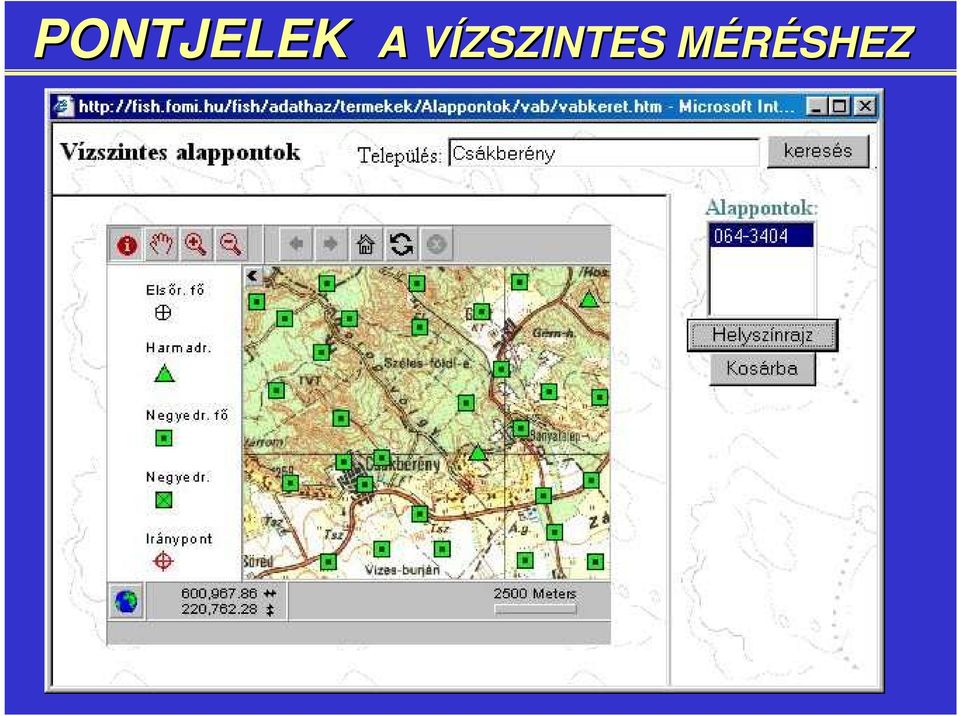

18 Az állandósított pontok nyilvántartását a földhivatalok végzik. A pontokról pontleírás készül, amely tartalmazza a pont koordinátáit, az állandósítás módját, idejét, valamint a pont környezetének vázlatos rajzát. Az I-IV.rendő pontok helyét a Földmérési Intézet honlapján is megkereshetjük (

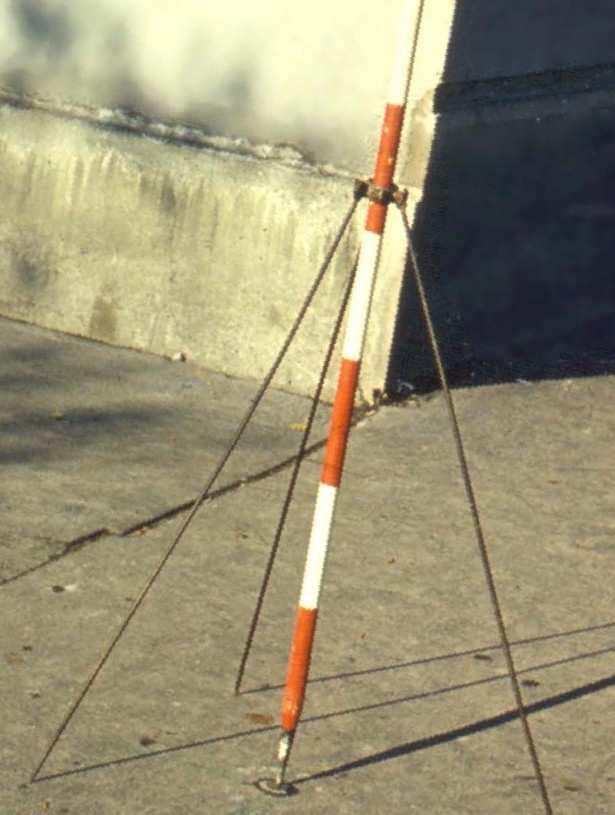

19 Pontjelek a láthatóság biztosítására: kitőzırúd ideiglenes pontjel, kisebb távolságra lévı pontok megjelölése, anyaga: fa, mőanyag, fém, hossza: 2-3 m, 1 méteres darabokból összerakható, 2-6 m teleszkópos segédeszközök: vasfiguráns, karóállító libella

20 Pontjelek a láthatóság biztosítására: kitőzırúd jeltárcsa ideiglenes pontjel, kisebb távolságra lévı pontok precíz megjelölése, anyaga: mőanyag, fém

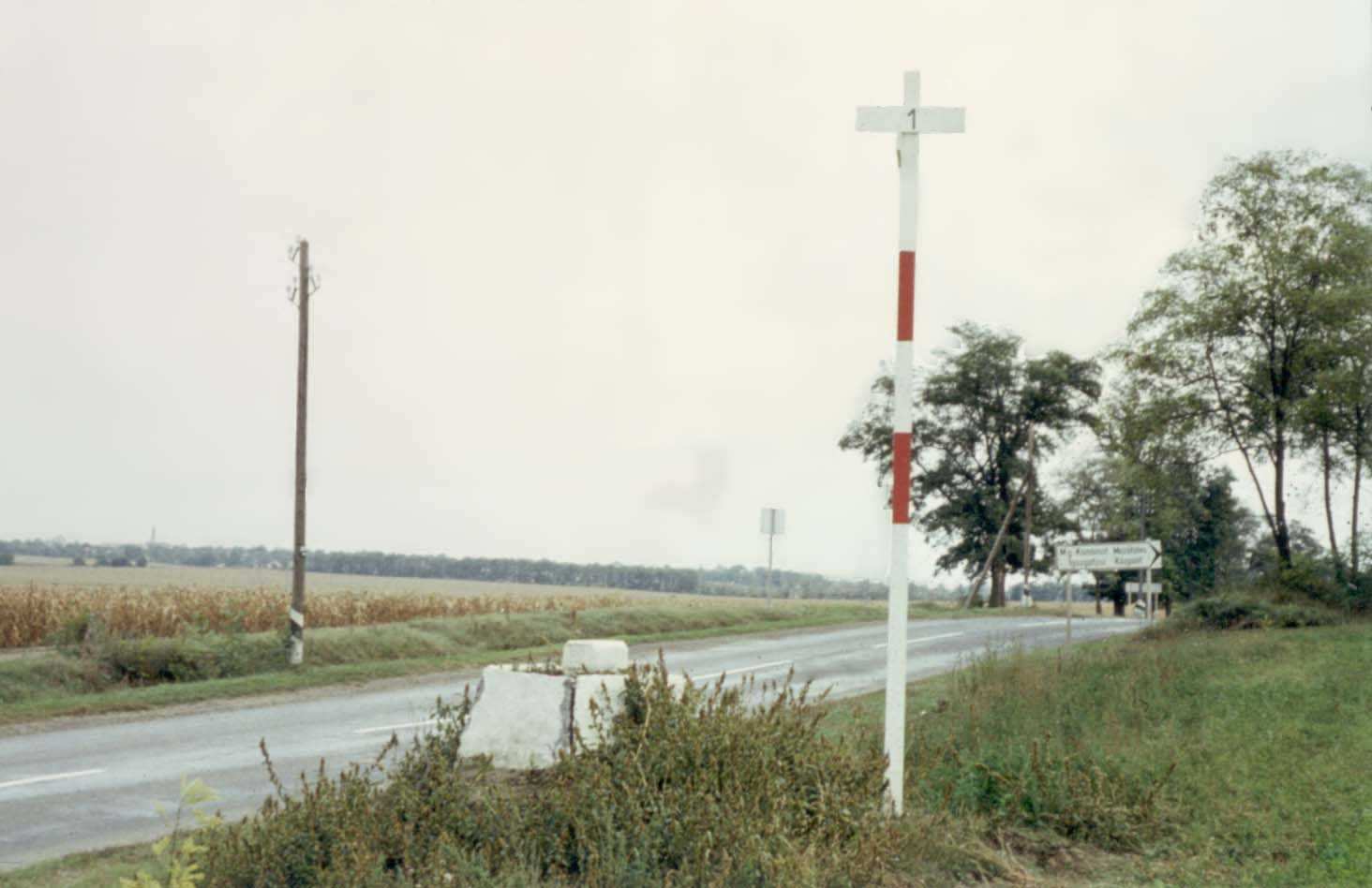

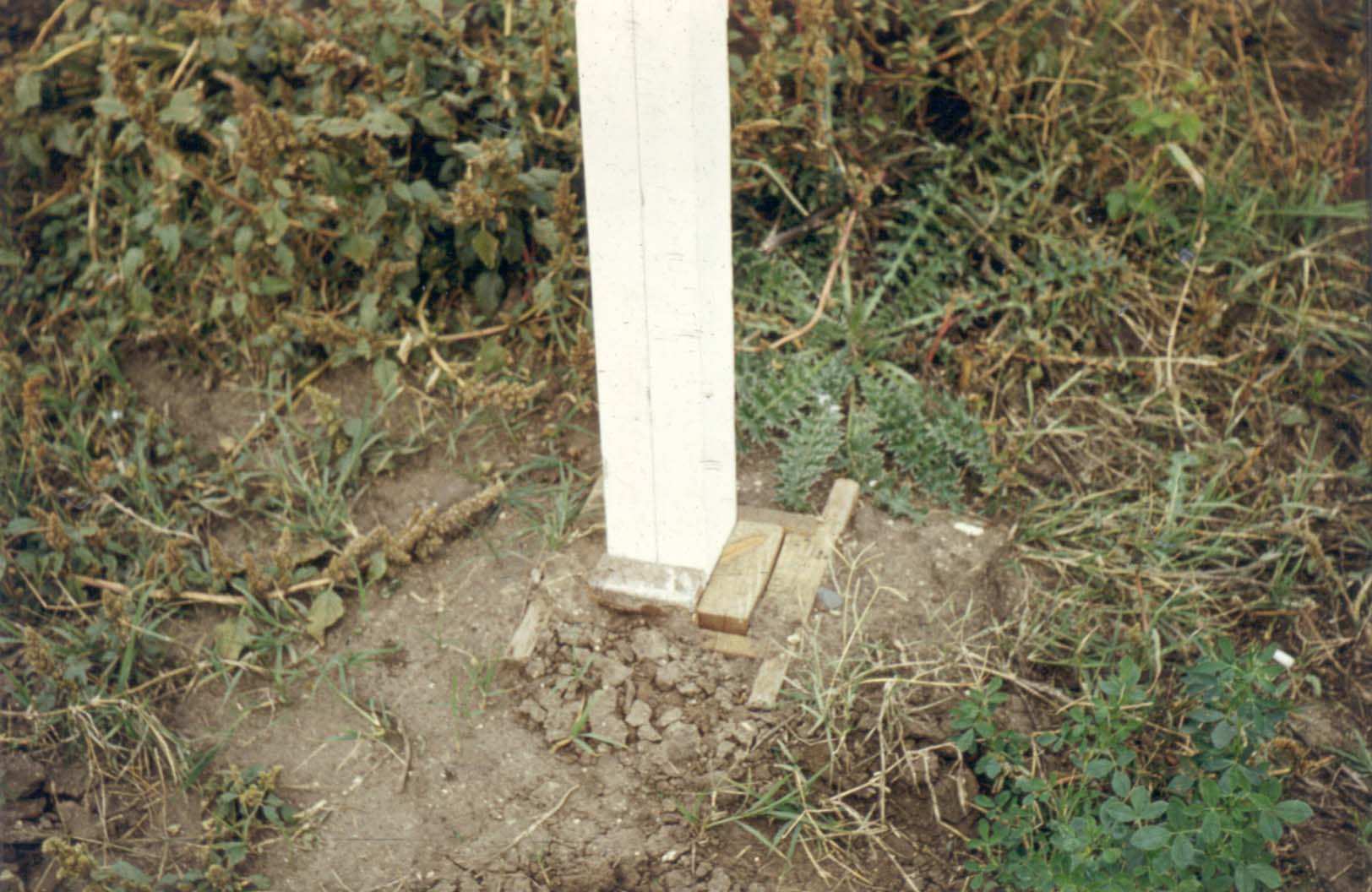

21 Pontjelek a láthatóság biztosítására: kitőzırúd jeltárcsa jelrúd d (tokos pózna) p számtábla ideiglenes pontjel, közepes távolságra lévı pontok megjelölése, anyaga: fa, fém külpontos jel! függılegesbe állítás: ékeléssel

22 Pontjelek a láthatóság biztosítására: kitőzırúd jeltárcsa jelrúd (tokos pózna) bipód ideiglenes pontjel, közepes távolságra lévı pontok megjelölése, anyaga: fa jelrúd (alá fér a teodolit) kitámasztó lábak

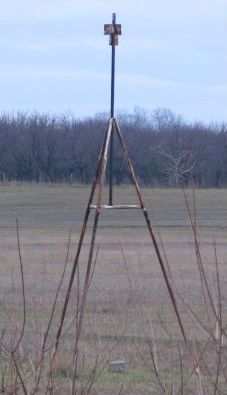

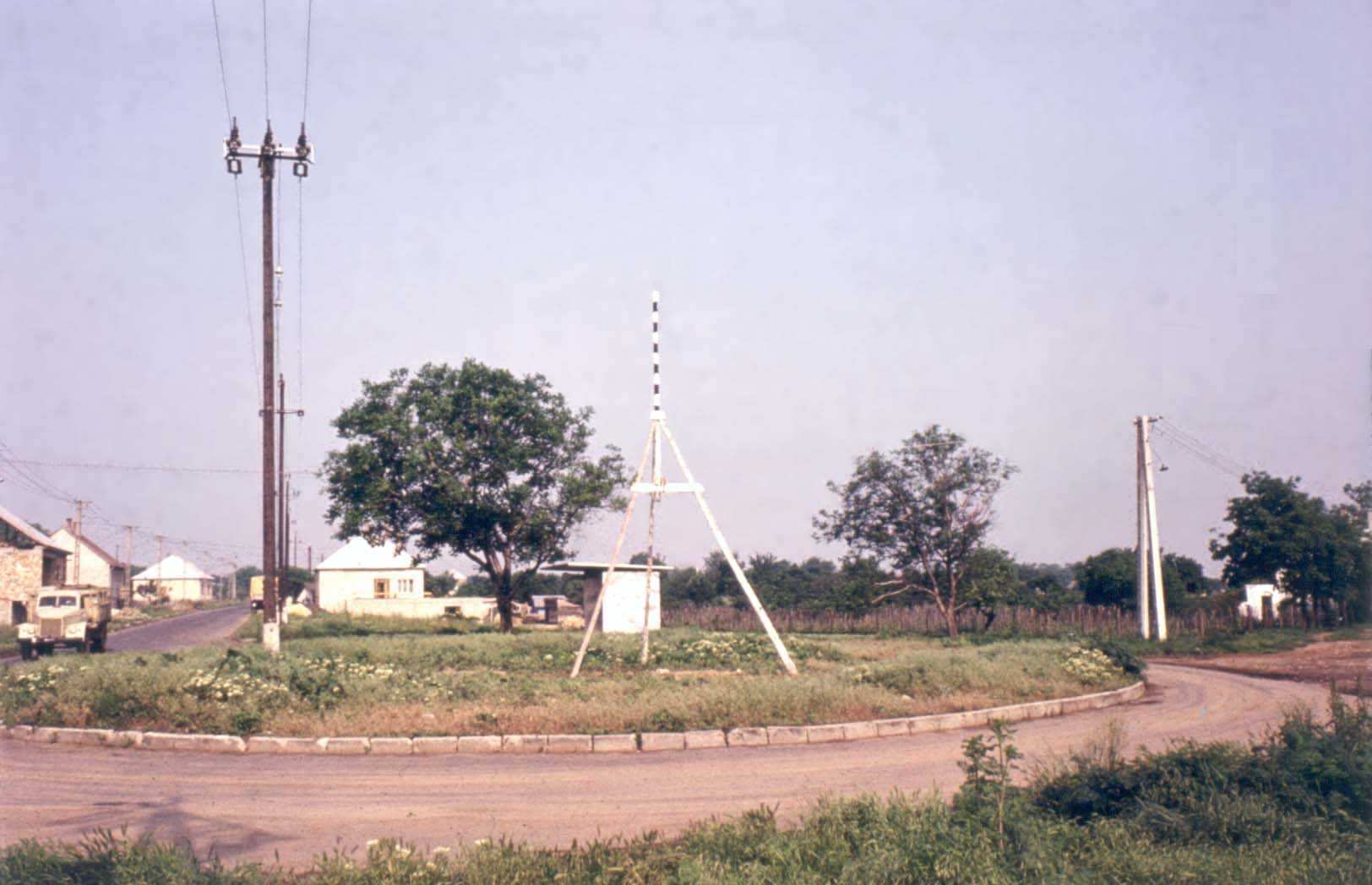

23 Pontjelek a láthatóság biztosítására: kitőzırúd jeltárcsa jelrúd bipód tripód feketeláda számtábla jelrúd ideiglenes pontjel, közepes távolságra lévı pontok megjelölése, anyaga: fa, fém merevítı rúd láb kı

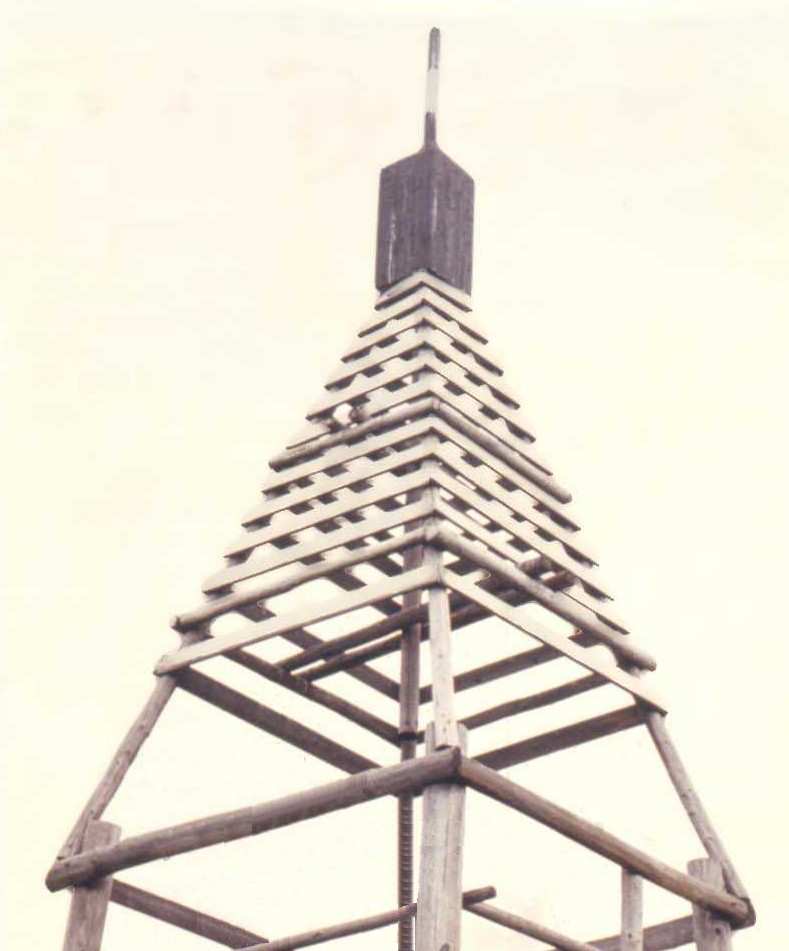

24 Pontjelek a láthatóság biztosítására: kitőzırúd jeltárcsa jelrúd bipód tripód egyszerő gúla feketeláda jelrúd ideiglenes pontjel, közepes távolságra lévı pontok megjelölése, anyaga: fa, fém

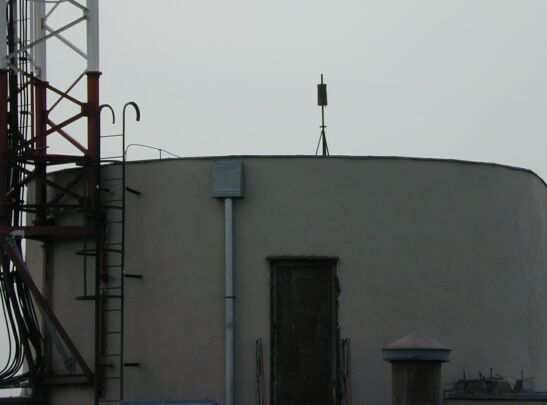

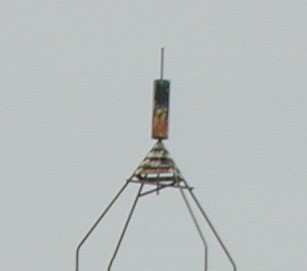

25 Pontjelek a láthatóság biztosítására: kitőzırúd jeltárcsa jelrúd bipód a fajel ideiglenes, a tetıjel végleges pontjel, fán, magas épületen elhelyezett jelrúd vagy tripód (fekete ládával), anyaga: fa, fém tripód egyszerő gúla fajel, tetıjel

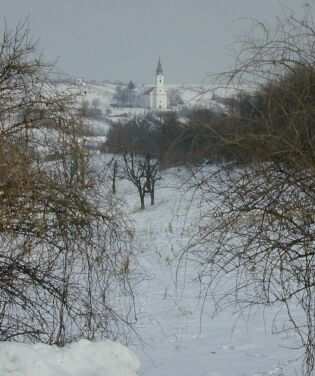

26 Pontjelek a láthatóság biztosítására: kitőzırúd torony, kéményk jeltárcsa jelrúd (tokos pózna) bipód tripód egyszerő gúla fajel, tetıjel a fajel ideiglenes, Más célra a épült, tetıjel végleges messzirıl pontjel, jól látszik. fán, magas épületen Csak irányzásra elhelyezett jelrúd, (tájékozásra) (fekete ládával) alkalmas, a ponton nem mérhetünk. anyaga: fa, fém

27 Pontjelek a láthatóság biztosítására: és a mőszer magasra emelésére:. magyar állványos gúlag ideiglenes pontjel, nagy távolságra lévı pontok megjelölése, anyaga: fa két, egymással sehol nem érintkezı állvány: mőszerállvány észlelıállvány, rajta gúla vagy tripód

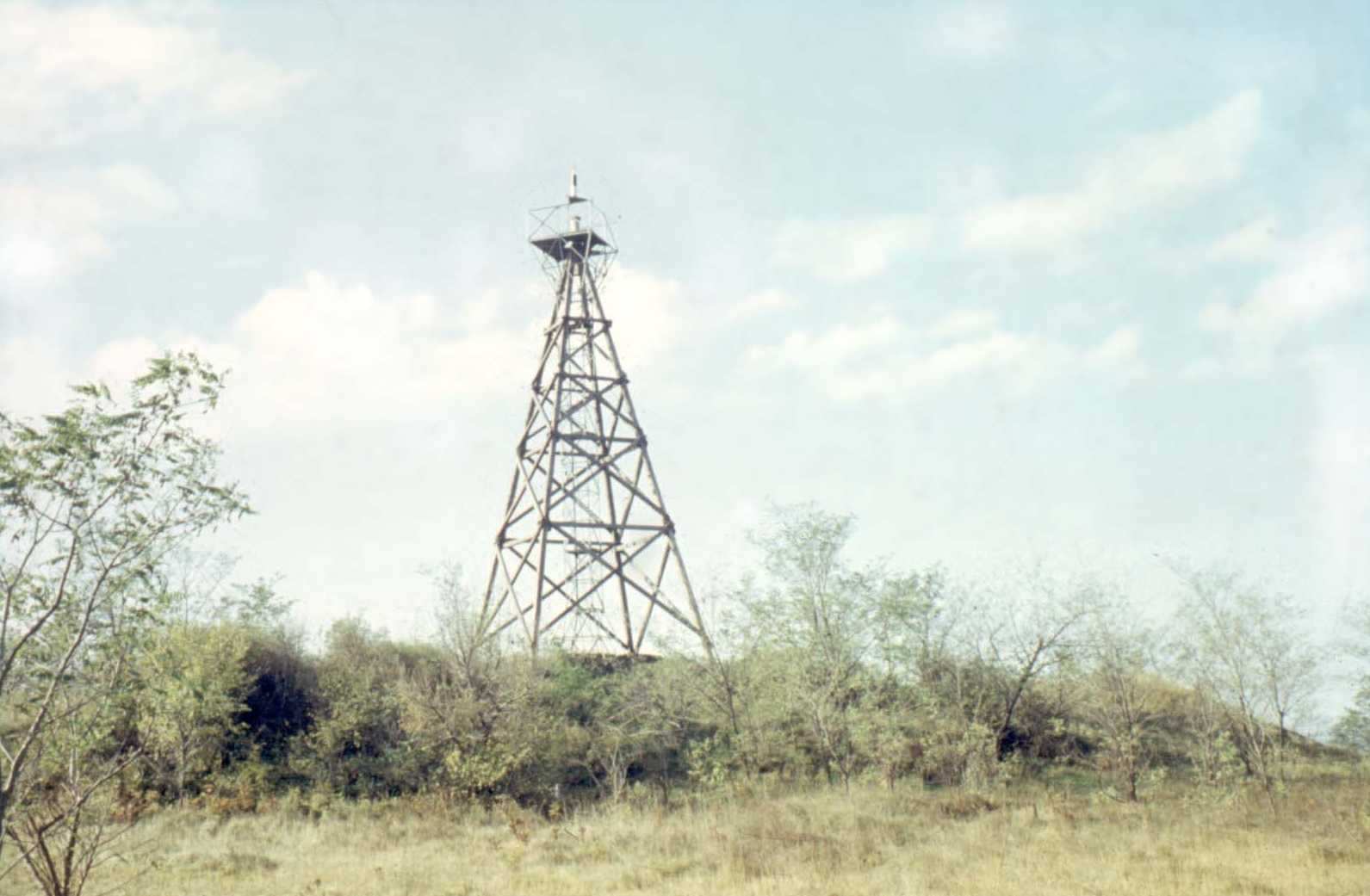

28 Pontjelek a láthatóság biztosítására: és a mőszer magasra emelésére:. magyar állványos gúla Illés-féle le szétszedhet tszedhetı gúla ideiglenes pontjel, nagy távolságra lévı pontok megjelölése, anyaga: fa és acél, két, egymással sehol nem érintkezı állvány: mőszerállvány (fa) észlelıállvány (acél)

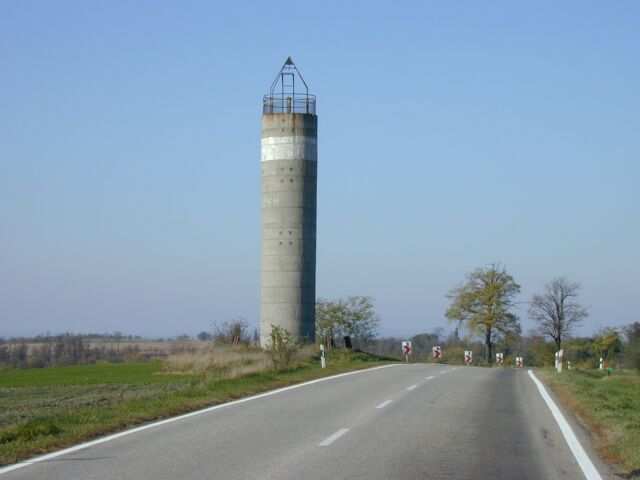

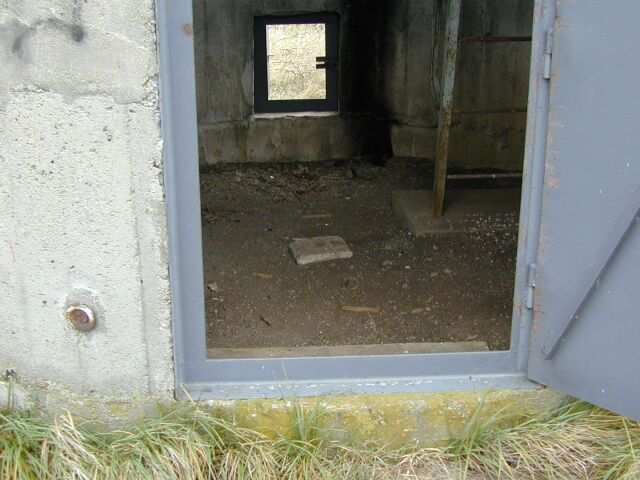

29 Pontjelek a láthatóság biztosítására: és a mőszer magasra emelésére:. magyar állványos gúla Illés-féle szétszedhetı gúla vasbeton mérıtoronym végleges pontjel, km távolságra lévı pontok megjelölése, kı szintezési csap

30 Eszközök a mőszer pont fölé emelésére: : mőszerállványok itt is megfigyelhetı a külön mőszer- és észlelıállvány

31 A vízszintes pontjelek irányzása : A vízszintes dat a lehetı pontjelek legmélyebb pontján szimmetrikusak, kitőzırúdat de mivel nem biztos, hogy függılegesek, általában a következı helyen kell ıket a szögmérımőszerrel megirányozni:

32 A vízszintes pontjelek irányzása : kitőzırúdat a lehetı legmélyebb pontján jeltárcs rcsát, prizmát középen

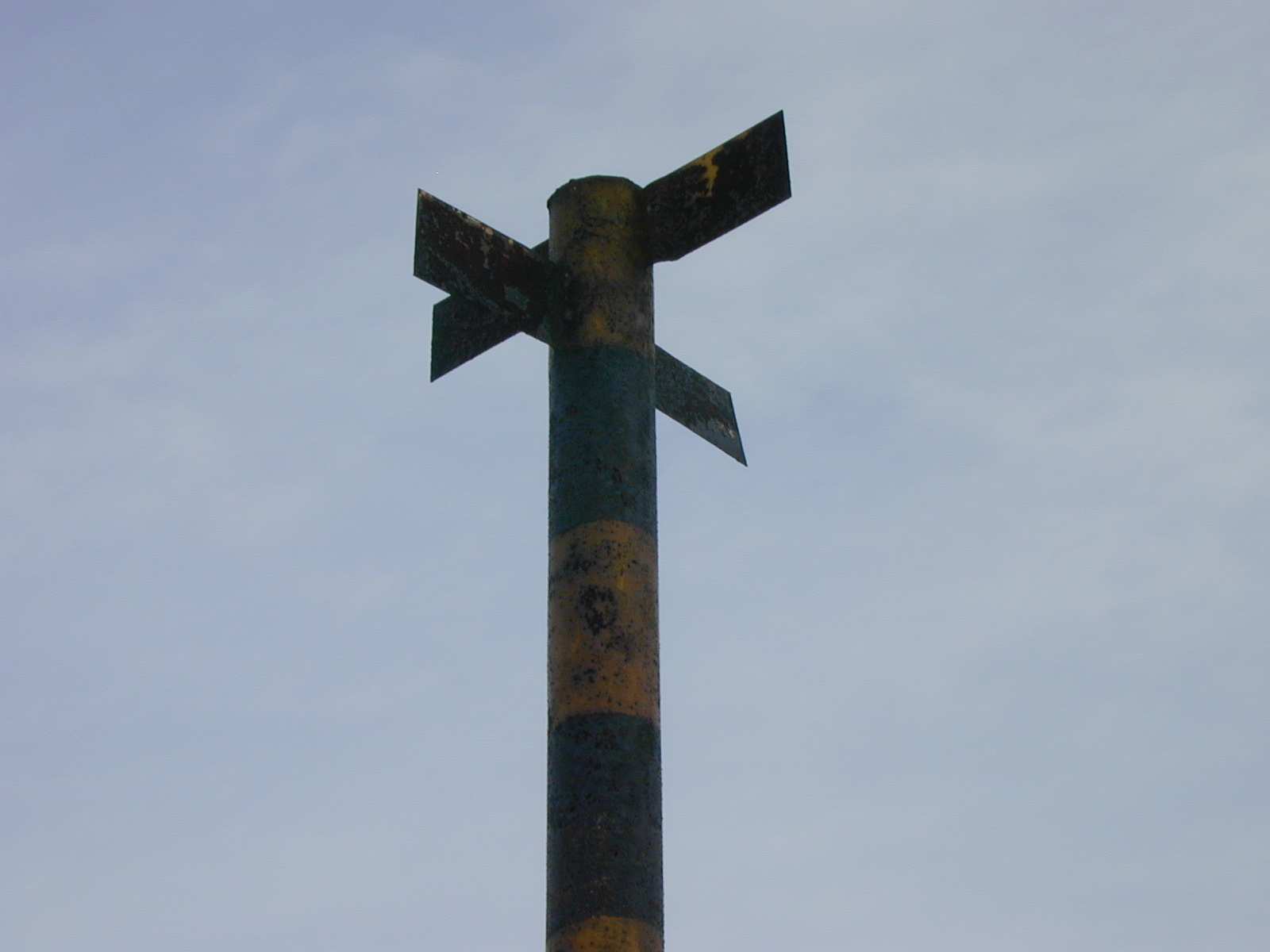

33 A vízszintes pontjelek irányzása : kitőzırúdat a lehetı legmélyebb pontján jeltárcsát, prizmát középen jelrudat, bipód, tripód, gúla g jelrúdj dját a fekete láda felsı élénél, vagy a legfelsı számtábla felsı élénél, vagy a tartólábak találkozásánál

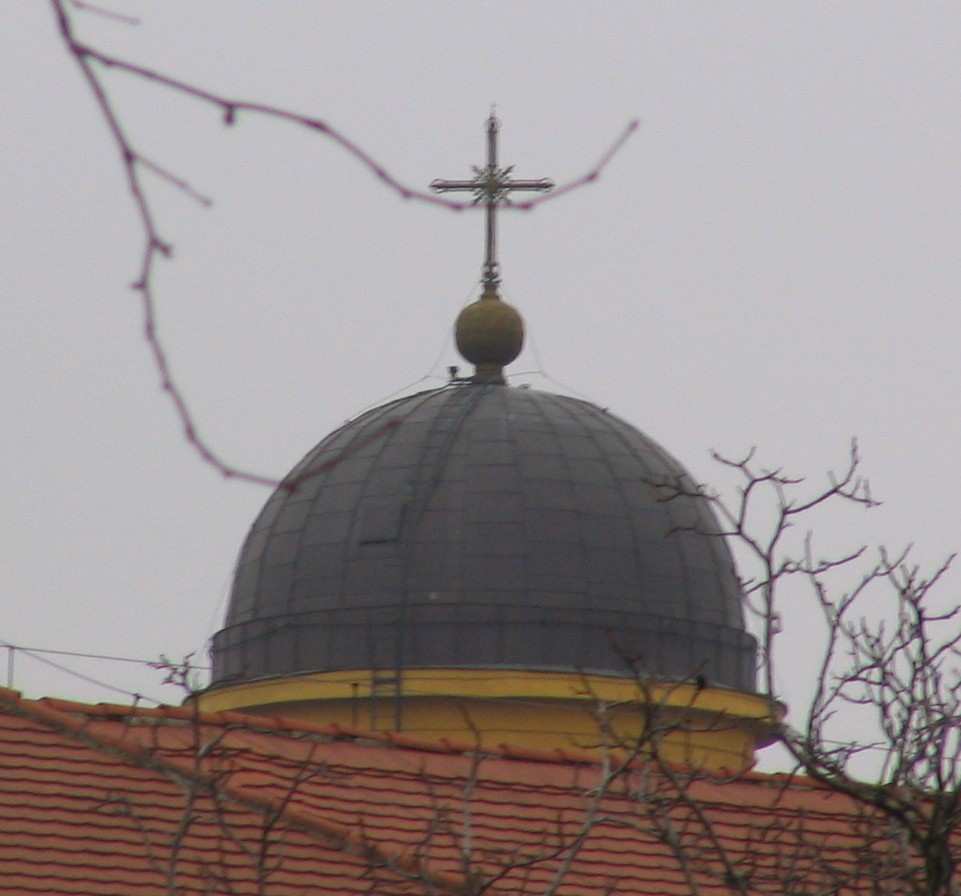

34 A vízszintes pontjelek irányzása : kitőzırúdat a lehetı legmélyebb pontján jeltárcsát, prizmát középen jelrudat, bipód, tripód, gúla jelrúdját a fekete láda felsı élénél, vagy a legfelsı számtábla felsı élénél, vagy a tartólábak találkozásánál templomtornyot a gömb alatti nyaknál vagy a kereszt, buzogány tövénél (a pontleírás szerint)

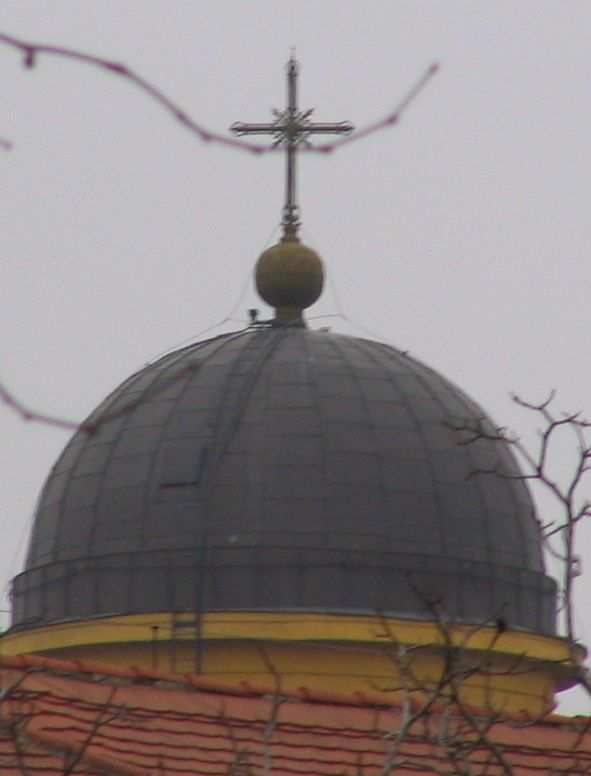

35 A vízszintes pontjelek irányzása : kitőzırúdat a lehetı legmélyebb pontján jeltárcsát, prizmát középen jelrudat, bipód, tripód, gúla jelrúdját a fekete láda felsı élénél, vagy a legfelsı számtábla felsı élénél, vagy a tartólábak találkozásánál templomtornyot a gömb közepénél, a gömb aljánál vagy a kereszt, buzogány tövénél (a pontleírás szerint) kéményt a legmagasabb pontján

36 A vízszintes pontjelek irányzása : Közeli irányzáskor nem tudjuk helyesen megirányozni a jel közepét. Ilyenkor a jel mindkét szélét irányozzuk, majd a leolvasások átlaga adja a központ (tengely) leolvasását.

37 PONTJELEK A VMAGASS szintezési si csap A VÍZSZINTES MAGASSÁGM GMÉRÉSHEZ M végleges pontjel, épületek, építmények falában, lábazatában, a csap magassága a gömbfelület vagy íves felület legmagasabb pontjára vonatkozik.

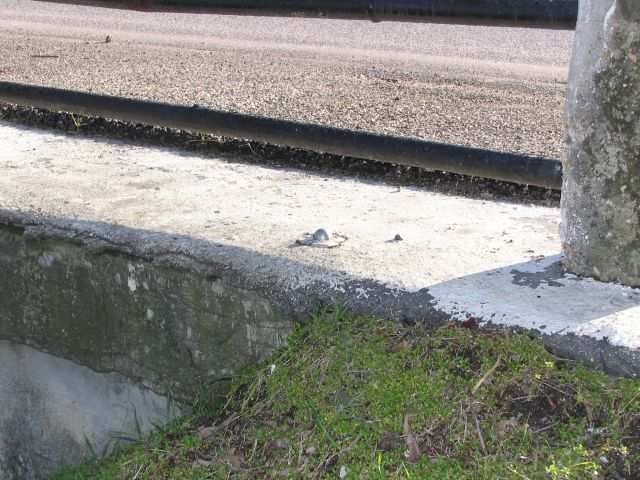

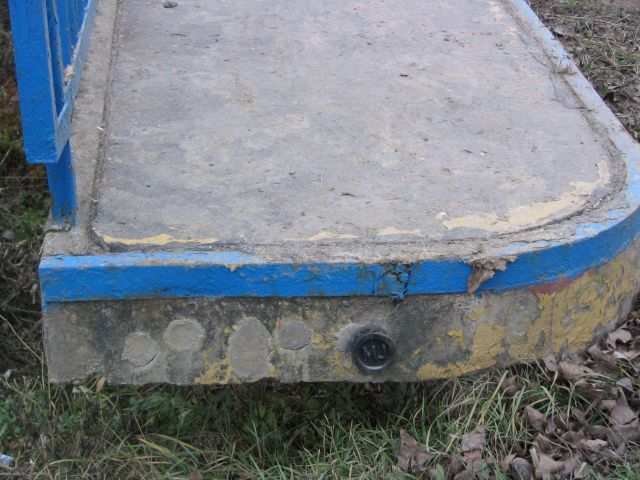

38 PONTJELEK A MAGASSÁGM GMÉRÉSHEZ szintezési csap szintezési si gomb végleges pontjel, építmények, mőtárgyak (pl. hidak) peremén, a gomb magassága a gömbfelület legmagasabb pontjára vonatkozik.

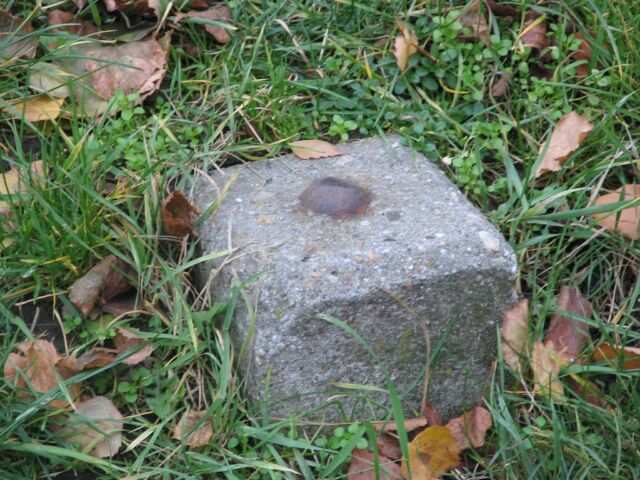

39 PONTJELEK A MAGASSÁGM GMÉRÉSHEZ szintezési csap szintezési gomb szintezési si kık végleges pontjel, külterületen, a kı magassága a rajta lévı vasgomb legmagasabb pontjára vonatkozik. biztosítás: porcelángomb a föld alatt

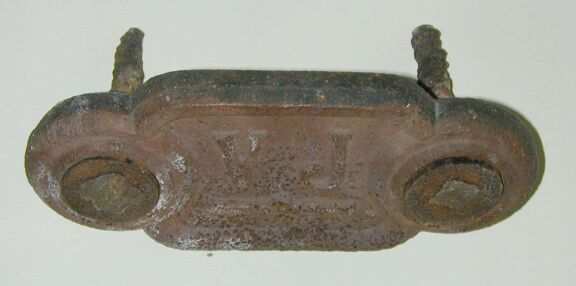

40 PONTJELEK A MAGASSÁGM GMÉRÉSHEZ szintezési csap szintezési gomb szintezési kı saru ideiglenes pontjel (alsórendő szintezésnél) szintezés közben, a mőszer átállás idejére a saru magassága a legmagasabb pontjára vonatkozik

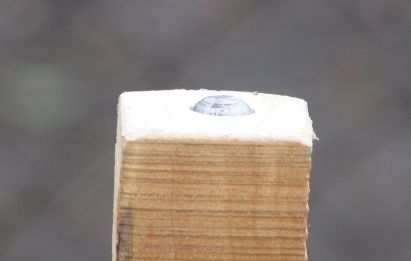

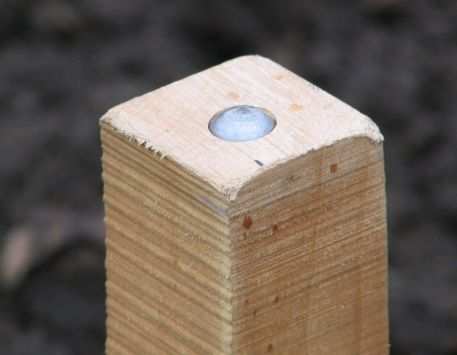

41 PONTJELEK A MAGASSÁGM GMÉRÉSHEZ szintezési csap szintezési gomb szintezési kı saru cövek (gömb mbölyő fejő szeggel) ideiglenes pontjel (felsırendő szintezésnél) alappontsőrítésnél, a mőszer átállás idejére a cövek magassága a szög legmagasabb pontjára vonatkozik

42 PONTJELEK A MAGASSÁGM GMÉRÉSHEZ Nadapi szintezési si fıalappontf Régi szintezési si jelek

43 PONTJELEK A MAGASSÁGM GMÉRÉSHEZ Az állandósított pontok nyilvántartását a földhivatalok végzik. A pontokról pontleírás készül, amely tartalmazza a pont magasságát, az állandósítás módját, idejét, valamint a pont környezetének vázlatos rajzát.
