1 A környezetvédelem analitikája Bánhidi Olivér Miskolci Egyetem Mőszaki Anyagtudományi Kar Kémiai Tanszék Miskolc, 2007.

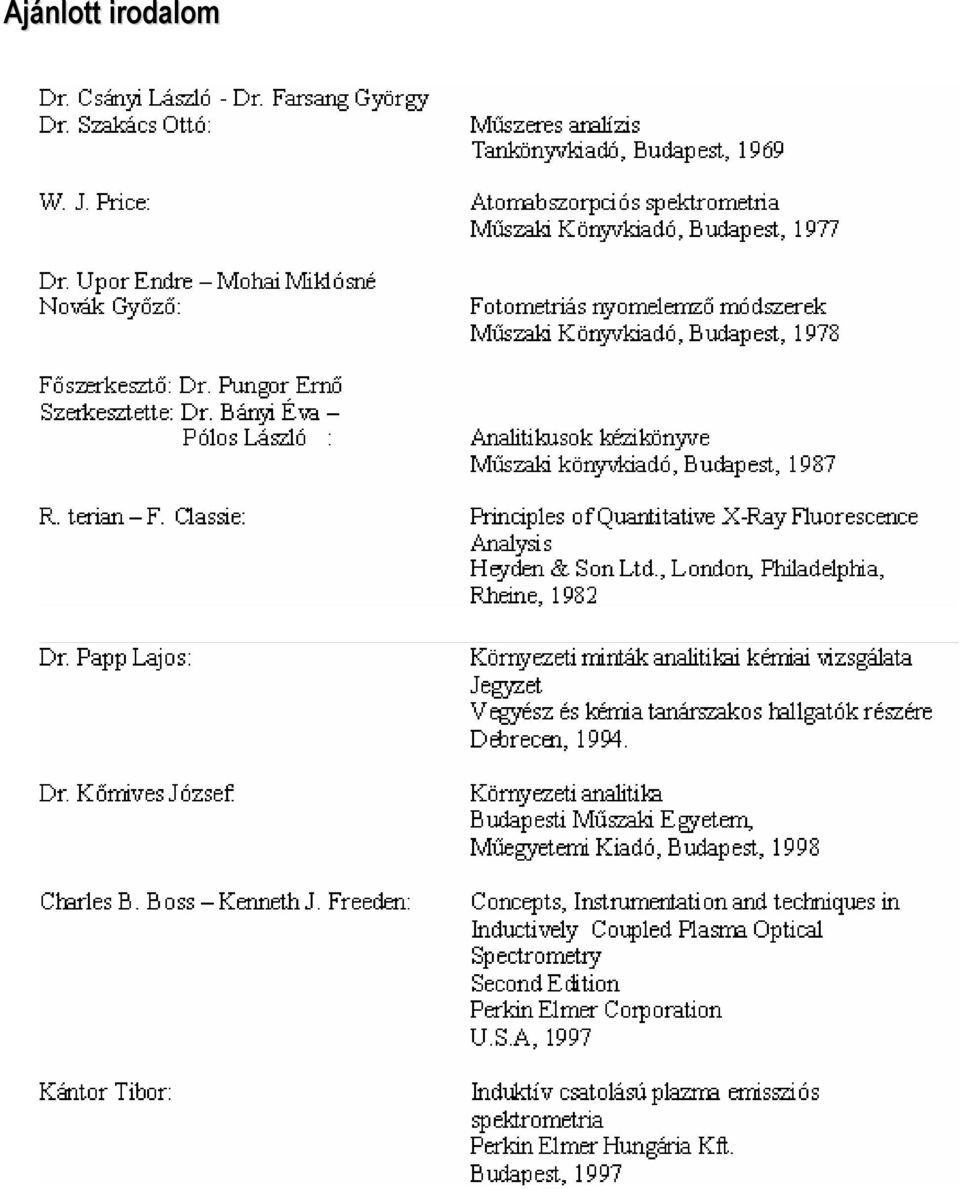

2 Ajánlott irodalom

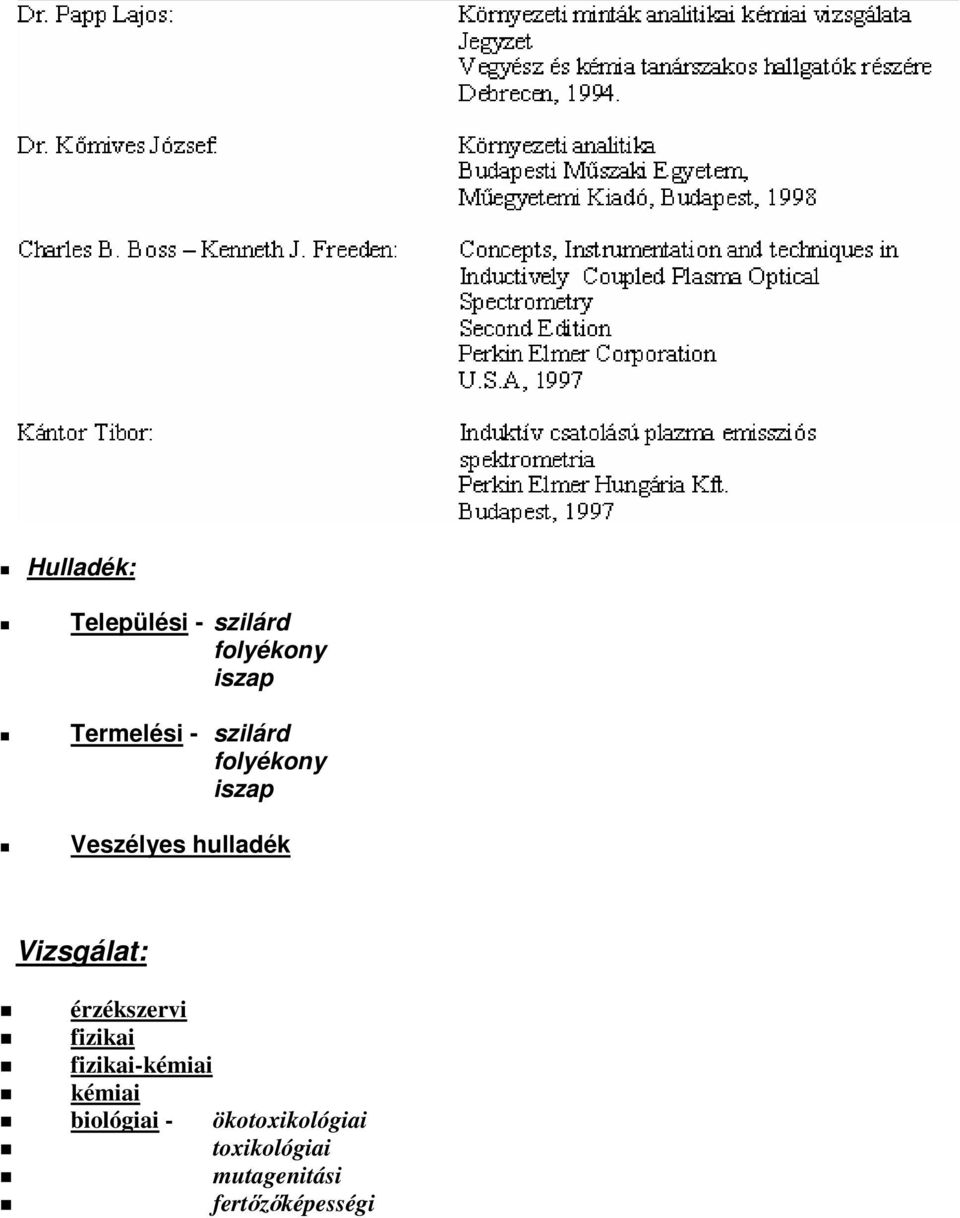

3 Hulladék: Települési - szilárd folyékony iszap Termelési - szilárd folyékony iszap Veszélyes hulladék Vizsgálat: érzékszervi fizikai fizikai-kémiai kémiai biológiai - ökotoxikológiai toxikológiai mutagenitási fertızıképességi

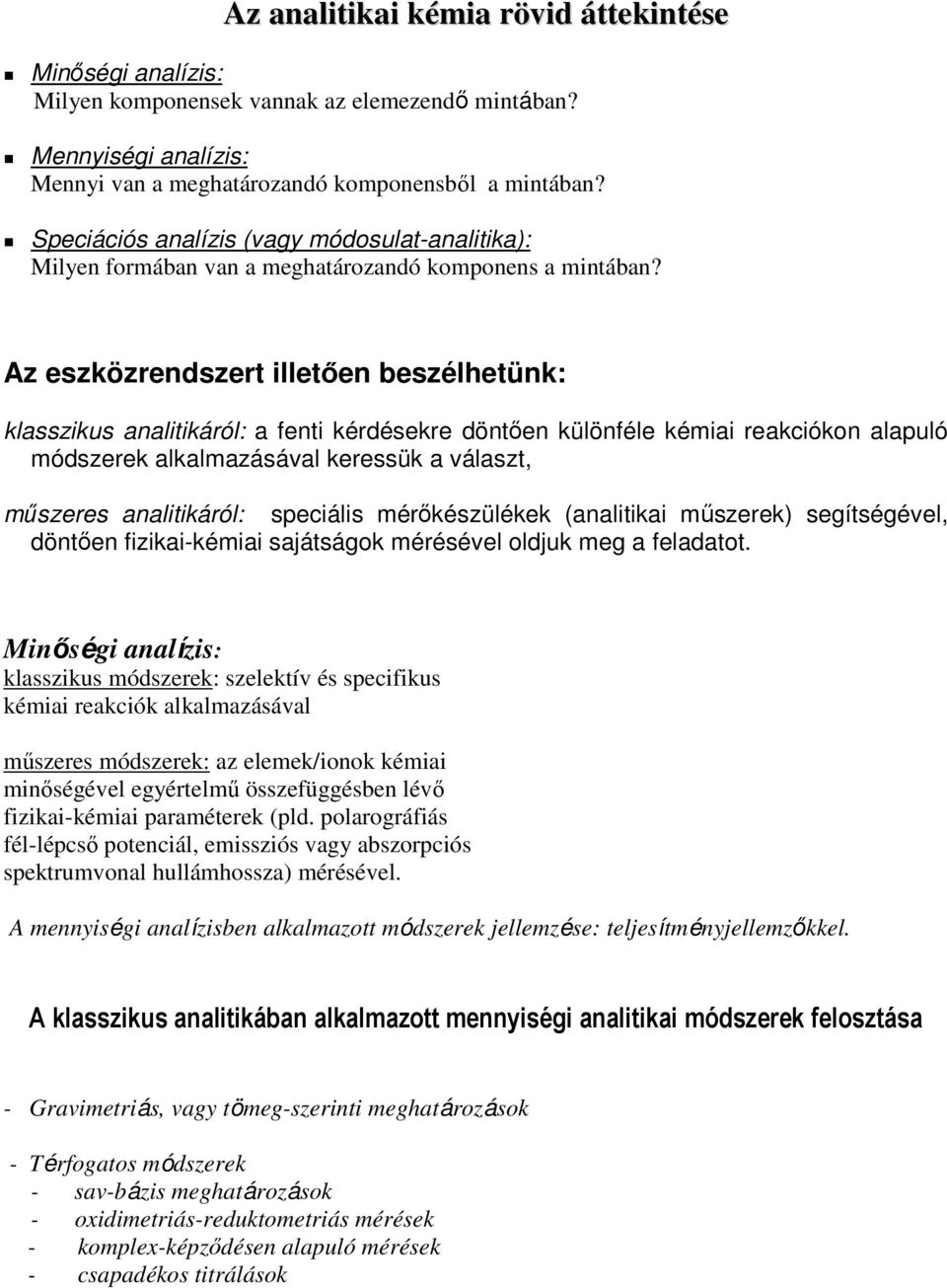

4 Az analitikai kémia rövid áttekintése Minıségi analízis: Milyen komponensek vannak az elemezendı mintában? Mennyiségi analízis: Mennyi van a meghatározandó komponensbıl a mintában? Speciációs analízis (vagy módosulat-analitika): Milyen formában van a meghatározandó komponens a mintában? Az eszközrendszert illetıen beszélhetünk: klasszikus analitikáról: a fenti kérdésekre döntıen különféle kémiai reakciókon alapuló módszerek alkalmazásával keressük a választ, mőszeres analitikáról: speciális mérıkészülékek (analitikai mőszerek) segítségével, döntıen fizikai-kémiai sajátságok mérésével oldjuk meg a feladatot. Minıségi analízis: klasszikus módszerek: szelektív és specifikus kémiai reakciók alkalmazásával mőszeres módszerek: az elemek/ionok kémiai minıségével egyértelmő összefüggésben lévı fizikai-kémiai paraméterek (pld. polarográfiás fél-lépcsı potenciál, emissziós vagy abszorpciós spektrumvonal hullámhossza) mérésével. A mennyiségi analízisben alkalmazott módszerek jellemzése: teljesítményjellemzıkkel. A klasszikus analitikában alkalmazott mennyiségi analitikai módszerek felosztása - Gravimetriás, vagy tömeg-szerinti meghatározások - Térfogatos módszerek - sav-bázis meghatározások - oxidimetriás-reduktometriás mérések - komplex-képzıdésen alapuló mérések - csapadékos titrálások

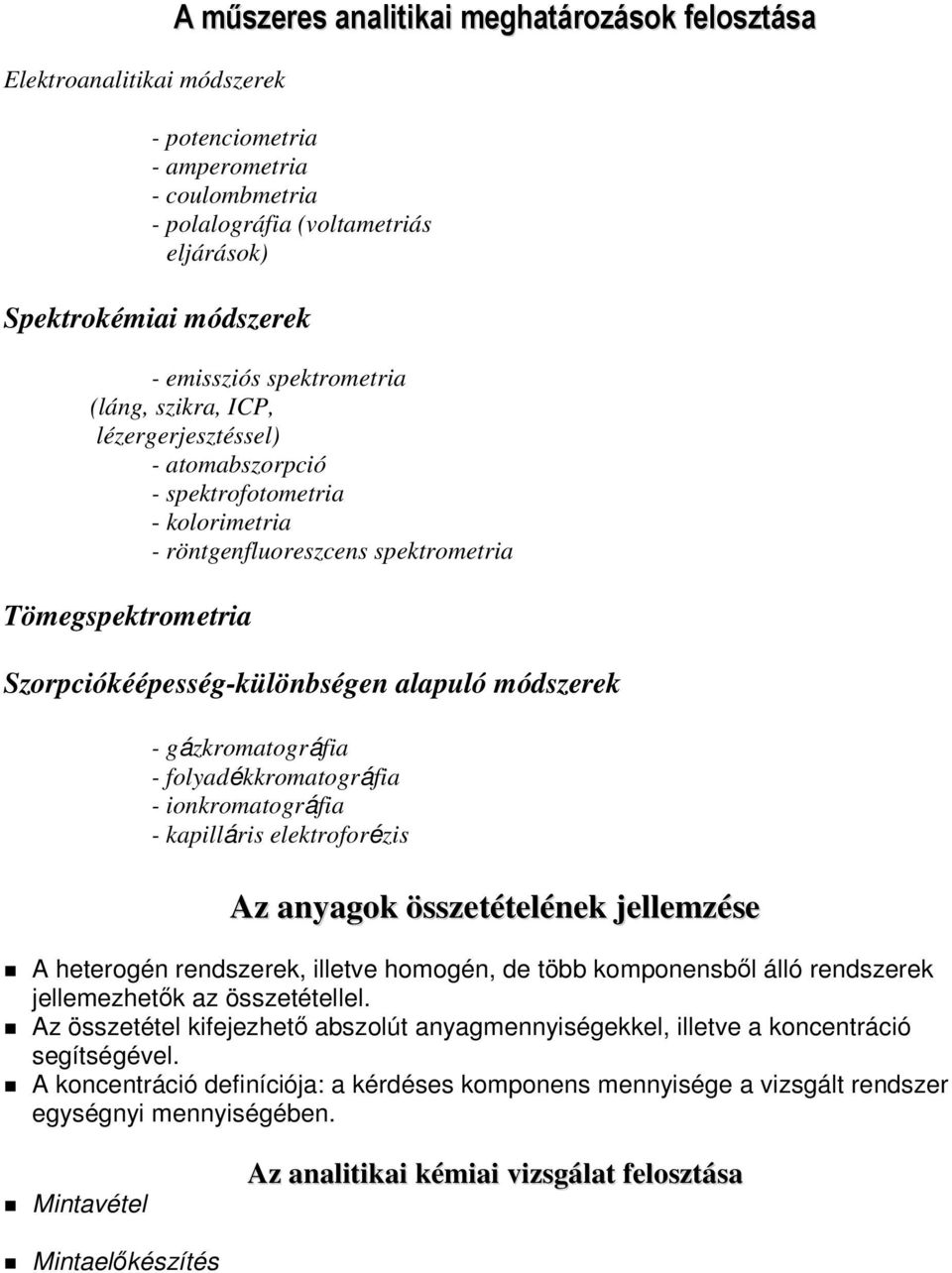

5 Elektroanalitikai módszerek A mőszeres analitikai meghatározások felosztása - potenciometria - amperometria - coulombmetria - polalográfia (voltametriás eljárások) Spektrokémiai módszerek - emissziós spektrometria (láng, szikra, ICP, lézergerjesztéssel) - atomabszorpció - spektrofotometria - kolorimetria - röntgenfluoreszcens spektrometria Tömegspektrometria Szorpciókéépesség-különbségen alapuló módszerek - gázkromatográfia - folyadékkromatográfia - ionkromatográfia - kapilláris elektroforézis Az anyagok összetételének jellemzése A heterogén rendszerek, illetve homogén, de több komponensbıl álló rendszerek jellemezhetık az összetétellel. Az összetétel kifejezhetı abszolút anyagmennyiségekkel, illetve a koncentráció segítségével. A koncentráció definíciója: a kérdéses komponens mennyisége a vizsgált rendszer egységnyi mennyiségében. Mintavétel Az analitikai kémiai vizsgálat felosztása Mintaelıkészítés

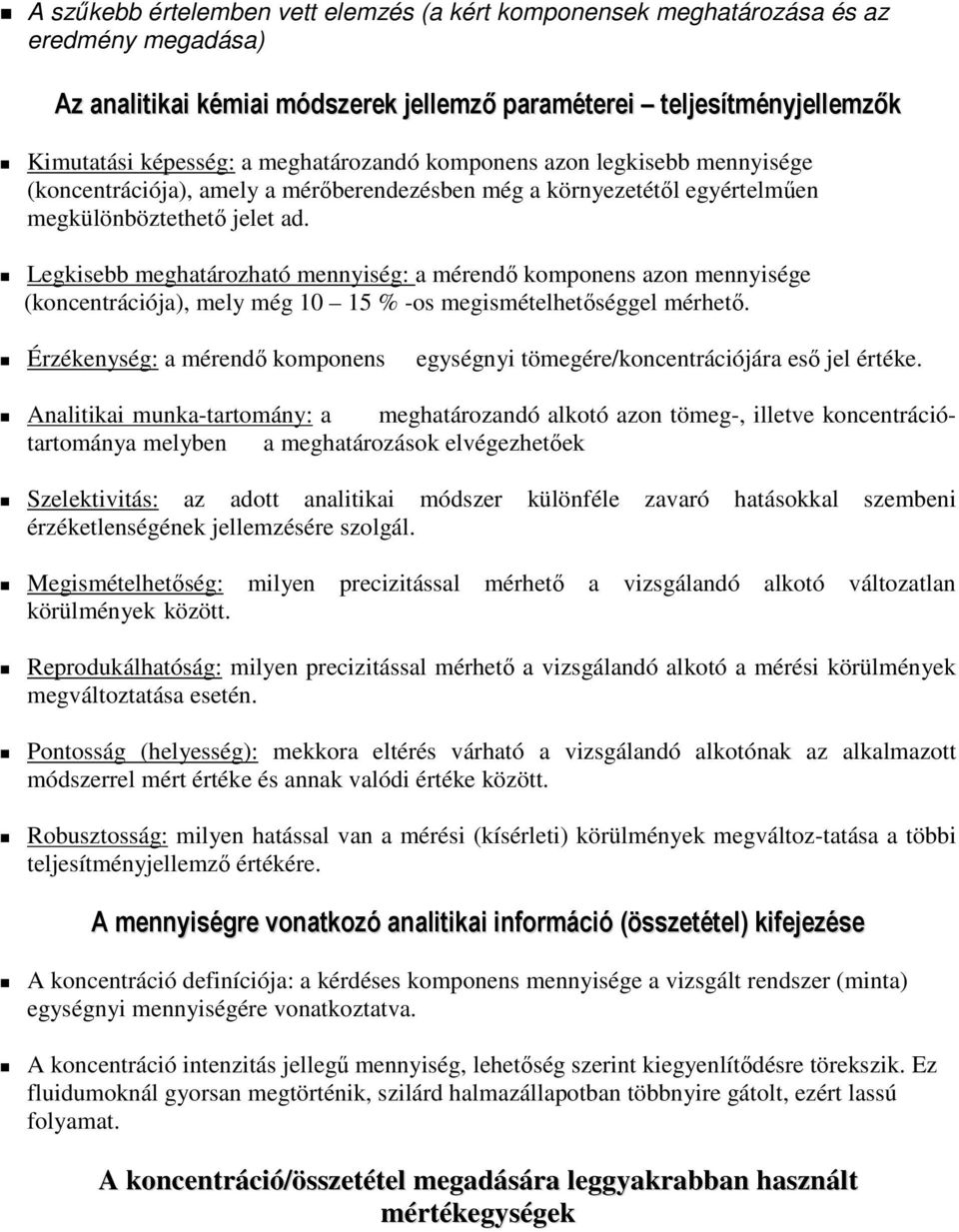

6 A szőkebb értelemben vett elemzés (a kért komponensek meghatározása és az eredmény megadása) Az analitikai kémiai módszerek jellemzı paraméterei teljesítményjellemzık Kimutatási képesség: a meghatározandó komponens azon legkisebb mennyisége (koncentrációja), amely a mérıberendezésben még a környezetétıl egyértelmően megkülönböztethetı jelet ad. Legkisebb meghatározható mennyiség: a mérendı komponens azon mennyisége (koncentrációja), mely még % -os megismételhetıséggel mérhetı. Érzékenység: a mérendı komponens egységnyi tömegére/koncentrációjára esı jel értéke. Analitikai munka-tartomány: a meghatározandó alkotó azon tömeg-, illetve koncentrációtartománya melyben a meghatározások elvégezhetıek Szelektivitás: az adott analitikai módszer különféle zavaró hatásokkal szembeni érzéketlenségének jellemzésére szolgál. Megismételhetıség: milyen precizitással mérhetı a vizsgálandó alkotó változatlan körülmények között. Reprodukálhatóság: milyen precizitással mérhetı a vizsgálandó alkotó a mérési körülmények megváltoztatása esetén. Pontosság (helyesség): mekkora eltérés várható a vizsgálandó alkotónak az alkalmazott módszerrel mért értéke és annak valódi értéke között. Robusztosság: milyen hatással van a mérési (kísérleti) körülmények megváltoz-tatása a többi teljesítményjellemzı értékére. A mennyiségre vonatkozó analitikai információ (összetétel) kifejezése A koncentráció definíciója: a kérdéses komponens mennyisége a vizsgált rendszer (minta) egységnyi mennyiségére vonatkoztatva. A koncentráció intenzitás jellegő mennyiség, lehetıség szerint kiegyenlítıdésre törekszik. Ez fluidumoknál gyorsan megtörténik, szilárd halmazállapotban többnyire gátolt, ezért lassú folyamat. A koncentráció/összetétel megadására leggyakrabban használt mértékegységek

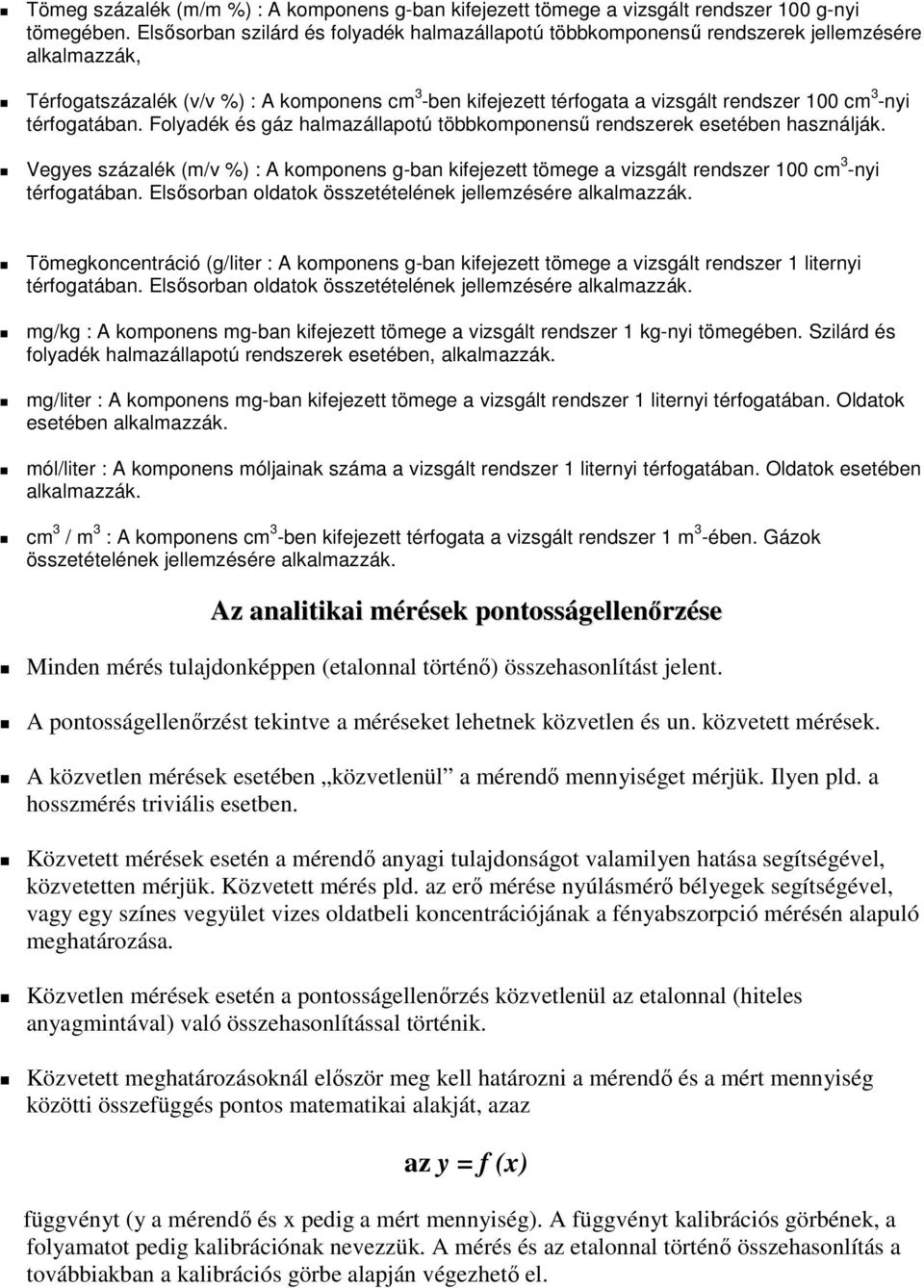

7 Tömeg százalék (m/m %) : A komponens g-ban kifejezett tömege a vizsgált rendszer 100 g-nyi tömegében. Elsısorban szilárd és folyadék halmazállapotú többkomponenső rendszerek jellemzésére alkalmazzák, Térfogatszázalék (v/v %) : A komponens cm 3 -ben kifejezett térfogata a vizsgált rendszer 100 cm 3 -nyi térfogatában. Folyadék és gáz halmazállapotú többkomponenső rendszerek esetében használják. Vegyes százalék (m/v %) : A komponens g-ban kifejezett tömege a vizsgált rendszer 100 cm 3 -nyi térfogatában. Elsısorban oldatok összetételének jellemzésére alkalmazzák. Tömegkoncentráció (g/liter : A komponens g-ban kifejezett tömege a vizsgált rendszer 1 liternyi térfogatában. Elsısorban oldatok összetételének jellemzésére alkalmazzák. mg/kg : A komponens mg-ban kifejezett tömege a vizsgált rendszer 1 kg-nyi tömegében. Szilárd és folyadék halmazállapotú rendszerek esetében, alkalmazzák. mg/liter : A komponens mg-ban kifejezett tömege a vizsgált rendszer 1 liternyi térfogatában. Oldatok esetében alkalmazzák. mól/liter : A komponens móljainak száma a vizsgált rendszer 1 liternyi térfogatában. Oldatok esetében alkalmazzák. cm 3 / m 3 : A komponens cm 3 -ben kifejezett térfogata a vizsgált rendszer 1 m 3 -ében. Gázok összetételének jellemzésére alkalmazzák. Az analitikai mérések pontosságellenırzése Minden mérés tulajdonképpen (etalonnal történı) összehasonlítást jelent. A pontosságellenırzést tekintve a méréseket lehetnek közvetlen és un. közvetett mérések. A közvetlen mérések esetében közvetlenül a mérendı mennyiséget mérjük. Ilyen pld. a hosszmérés triviális esetben. Közvetett mérések esetén a mérendı anyagi tulajdonságot valamilyen hatása segítségével, közvetetten mérjük. Közvetett mérés pld. az erı mérése nyúlásmérı bélyegek segítségével, vagy egy színes vegyület vizes oldatbeli koncentrációjának a fényabszorpció mérésén alapuló meghatározása. Közvetlen mérések esetén a pontosságellenırzés közvetlenül az etalonnal (hiteles anyagmintával) való összehasonlítással történik. Közvetett meghatározásoknál elıször meg kell határozni a mérendı és a mért mennyiség közötti összefüggés pontos matematikai alakját, azaz az y = f (x) függvényt (y a mérendı és x pedig a mért mennyiség). A függvényt kalibrációs görbének, a folyamatot pedig kalibrációnak nevezzük. A mérés és az etalonnal történı összehasonlítás a továbbiakban a kalibrációs görbe alapján végezhetı el.

8 A kalibráció az analitikai gyakorlatban A kalibráció végrehajtásához ismert összetételő tanúsított anyagmintákra (ezek lehetnek szilárd, illetve oldatos minták), ún. etalonokra van szükség. Alapvetı követelmény hogy a kalibrációhoz használandó etalonok tulajdonságai (összetételük, elıkészítésük módja, stb.) a lehetı legközelebb legyenek a mérendı minták tulajdonságaihoz. Ez sokszor csak nehezen teljesíthetı. Kalibráció kalibráló etalon sorozattal: Akkor alkalmazható sikerrel, ha a fenti követelmény teljesíthetı. A minták mérésével egyezı módon lemérjük a kalibráló sorozat tagjait, feljegyezzük a mért értékeket, majd az etalonok összetételi adataiból és a mért értékekbıl megfelelı regressziós eljárással (pl. lineáris, polinomiális regresszió) a legkisebb négyzetek elvének alkalmazásával meghatározzuk a mért értékek és az etalonok közötti összefüggést, azaz a kalibrációs függvényt. A kalibráció extrapolációjával óvatosan kell bánni! Csak kismértékben terjeszthetı ki a görbe a nem mért tartományban. Általában a méréssel lefedett tartomány max %-al terjeszthetı ki felfelé és lefelé egyaránt. Az analitikai gyakorlatban a laboratóriumokban alkalmazott módszerek ma már szinte kivétel nélkül rendelkeznek beépített számítógéppel, vagy rendelkeznek számítógépes kapcsolattal. A számítógépeken futó cél szoftverek a mért és a betáplált adatokból rendszerint több változatot is felkínálva meghatározzák a kalibrációs függvényt, lehetıséget adva a felhasználónak hogy a legoptimálisabb megoldást válassza ki. Megjegyzendı hogy a mőszeres gyakorlatban általában nem az A = f (C ) függvényt, használják, hanem ennek inverzét azaz a C = f (A) összefüggést). Ennek oka hogy a mért értékbıl iteráció, illetve interpolálás nélkül, közvetlenül lehet kiszámítani a koncentrációt. Az Eu ICP-s kalibrációs görbéje a 381,11 nm-es színképvonalon a 0 10 mg/l-es koncentrációtartományban

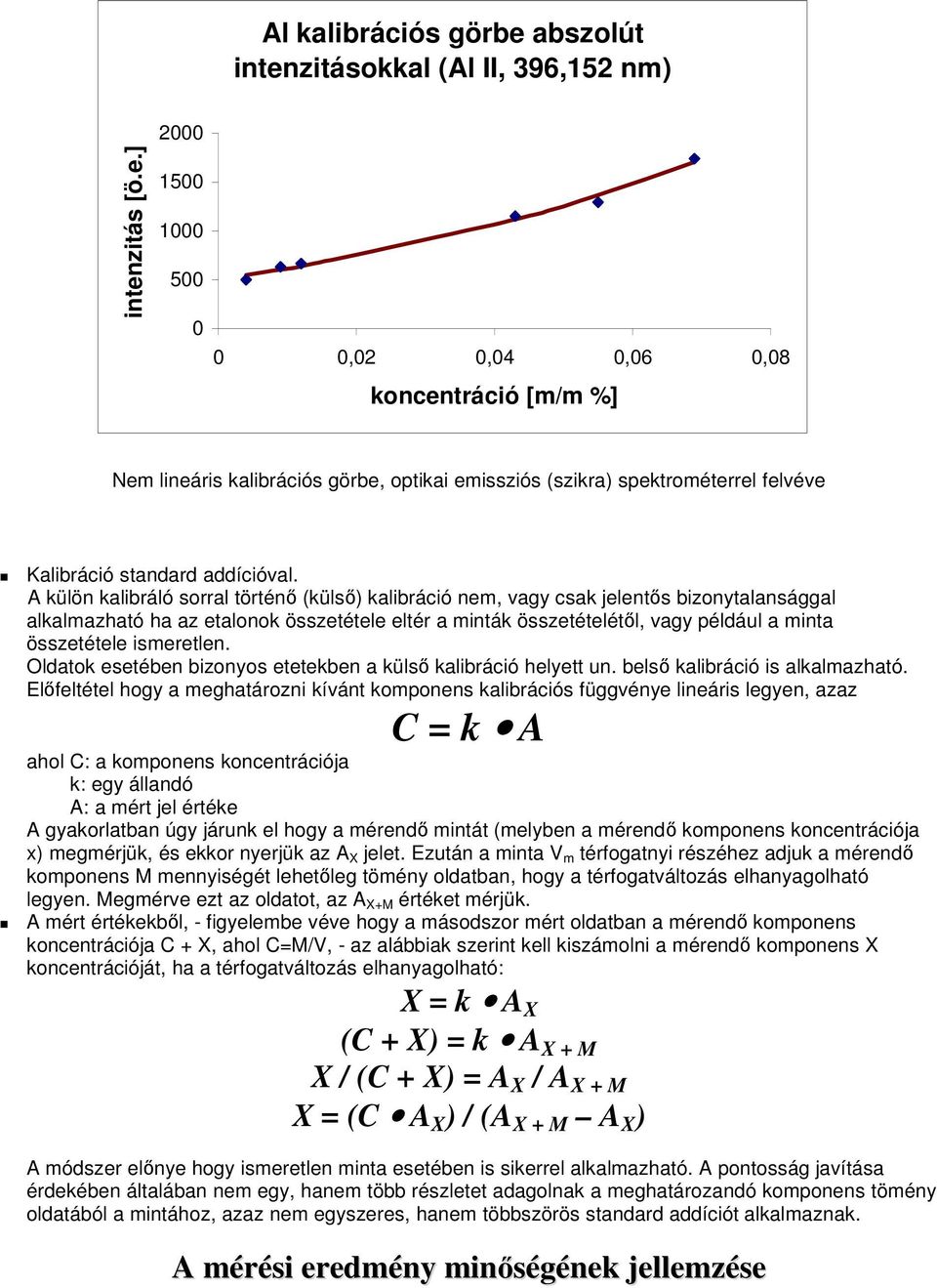

9 Al kalibrációs görbe abszolút intenzitásokkal (Al II, 396,152 nm) intenzitás [ö.e.] ,02 0,04 0,06 0,08 koncentráció [m/m %] Nem lineáris kalibrációs görbe, optikai emissziós (szikra) spektrométerrel felvéve Kalibráció standard addícióval. A külön kalibráló sorral történı (külsı) kalibráció nem, vagy csak jelentıs bizonytalansággal alkalmazható ha az etalonok összetétele eltér a minták összetételétıl, vagy például a minta összetétele ismeretlen. Oldatok esetében bizonyos etetekben a külsı kalibráció helyett un. belsı kalibráció is alkalmazható. Elıfeltétel hogy a meghatározni kívánt komponens kalibrációs függvénye lineáris legyen, azaz C = k A ahol C: a komponens koncentrációja k: egy állandó A: a mért jel értéke A gyakorlatban úgy járunk el hogy a mérendı mintát (melyben a mérendı komponens koncentrációja x) megmérjük, és ekkor nyerjük az A X jelet. Ezután a minta V m térfogatnyi részéhez adjuk a mérendı komponens M mennyiségét lehetıleg tömény oldatban, hogy a térfogatváltozás elhanyagolható legyen. Megmérve ezt az oldatot, az A X+M értéket mérjük. A mért értékekbıl, - figyelembe véve hogy a másodszor mért oldatban a mérendı komponens koncentrációja C + X, ahol C=M/V, - az alábbiak szerint kell kiszámolni a mérendı komponens X koncentrációját, ha a térfogatváltozás elhanyagolható: X = k A X (C + X) = k A X + M X / (C + X) = A X / A X + M X = (C A X ) / (A X + M A X ) A módszer elınye hogy ismeretlen minta esetében is sikerrel alkalmazható. A pontosság javítása érdekében általában nem egy, hanem több részletet adagolnak a meghatározandó komponens tömény oldatából a mintához, azaz nem egyszeres, hanem többszörös standard addíciót alkalmaznak. A mérési eredmény minıségének jellemzése

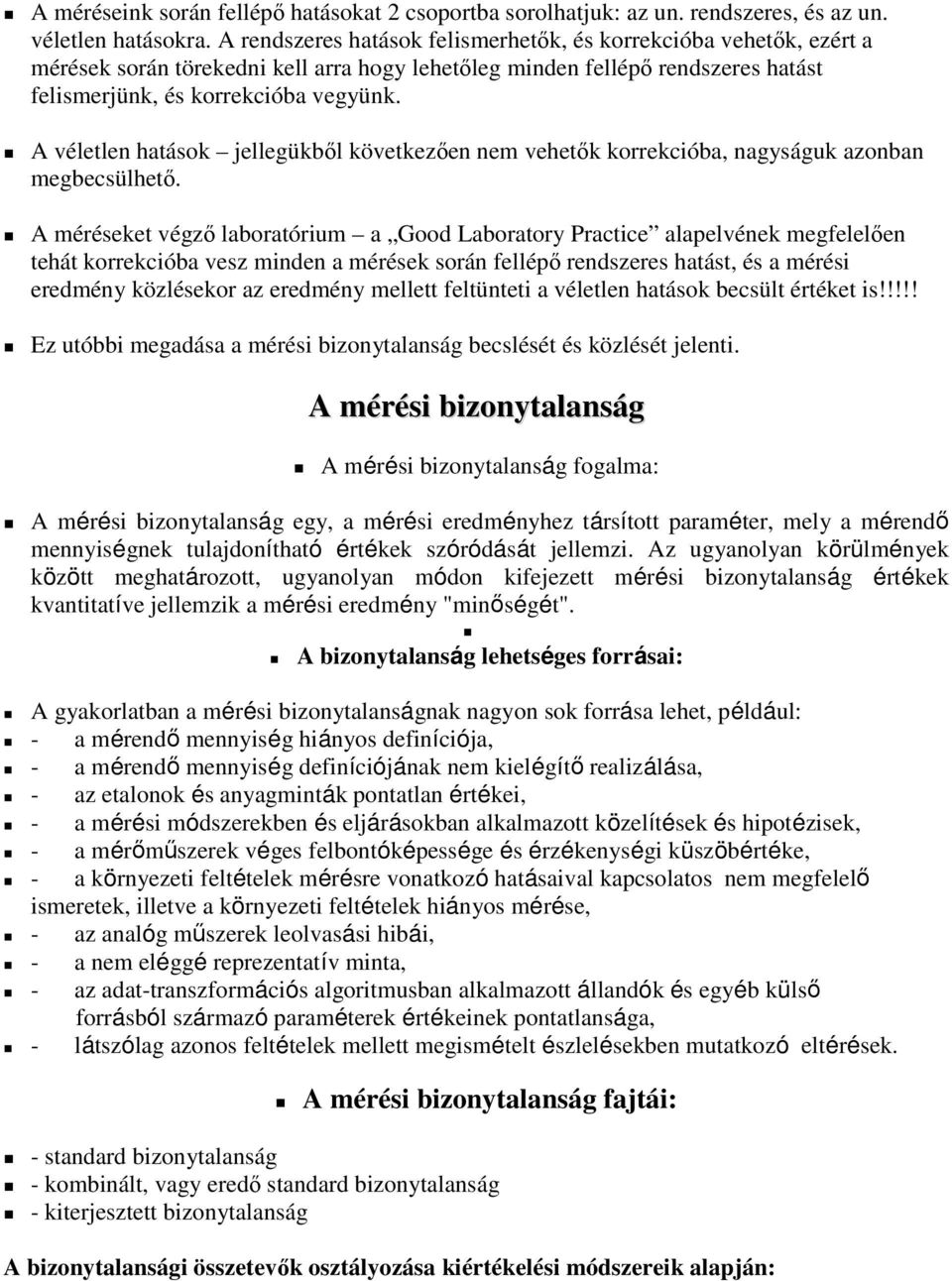

10 A méréseink során fellépı hatásokat 2 csoportba sorolhatjuk: az un. rendszeres, és az un. véletlen hatásokra. A rendszeres hatások felismerhetık, és korrekcióba vehetık, ezért a mérések során törekedni kell arra hogy lehetıleg minden fellépı rendszeres hatást felismerjünk, és korrekcióba vegyünk. A véletlen hatások jellegükbıl következıen nem vehetık korrekcióba, nagyságuk azonban megbecsülhetı. A méréseket végzı laboratórium a Good Laboratory Practice alapelvének megfelelıen tehát korrekcióba vesz minden a mérések során fellépı rendszeres hatást, és a mérési eredmény közlésekor az eredmény mellett feltünteti a véletlen hatások becsült értéket is!!!!! Ez utóbbi megadása a mérési bizonytalanság becslését és közlését jelenti. A mérési bizonytalanság A mérési bizonytalanság fogalma: A mérési bizonytalanság egy, a mérési eredményhez társított paraméter, mely a mérendı mennyiségnek tulajdonítható értékek szóródását jellemzi. Az ugyanolyan körülmények között meghatározott, ugyanolyan módon kifejezett mérési bizonytalanság értékek kvantitatíve jellemzik a mérési eredmény "minıségét". A bizonytalanság lehetséges forrásai: A gyakorlatban a mérési bizonytalanságnak nagyon sok forrása lehet, például: - a mérendı mennyiség hiányos definíciója, - a mérendı mennyiség definíciójának nem kielégítı realizálása, - az etalonok és anyagminták pontatlan értékei, - a mérési módszerekben és eljárásokban alkalmazott közelítések és hipotézisek, - a mérımőszerek véges felbontóképessége és érzékenységi küszöbértéke, - a környezeti feltételek mérésre vonatkozó hatásaival kapcsolatos nem megfelelı ismeretek, illetve a környezeti feltételek hiányos mérése, - az analóg mőszerek leolvasási hibái, - a nem eléggé reprezentatív minta, - az adat-transzformációs algoritmusban alkalmazott állandók és egyéb külsı forrásból származó paraméterek értékeinek pontatlansága, - látszólag azonos feltételek mellett megismételt észlelésekben mutatkozó eltérések. A mérési bizonytalanság fajtái: - standard bizonytalanság - kombinált, vagy eredı standard bizonytalanság - kiterjesztett bizonytalanság A bizonytalansági összetevık osztályozása kiértékelési módszereik alapján:

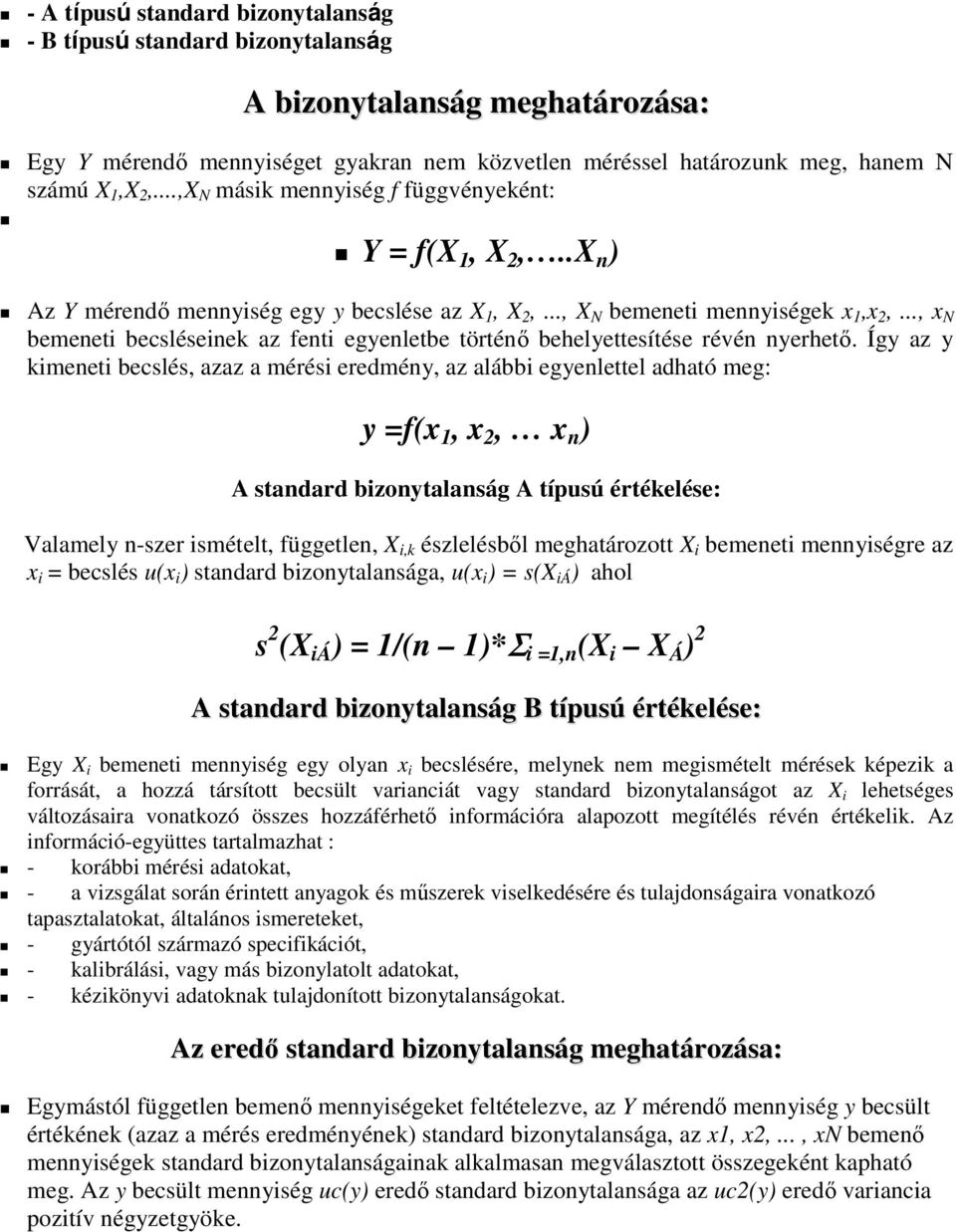

11 - A típusú standard bizonytalanság - B típusú standard bizonytalanság A bizonytalanság meghatározása: Egy Y mérendı mennyiséget gyakran nem közvetlen méréssel határozunk meg, hanem N számú X 1,X 2,...,X N másik mennyiség f függvényeként: Y = f(x 1, X 2,..X n ) Az Y mérendı mennyiség egy y becslése az X 1, X 2,..., X N bemeneti mennyiségek x 1,x 2,..., x N bemeneti becsléseinek az fenti egyenletbe történı behelyettesítése révén nyerhetı. Így az y kimeneti becslés, azaz a mérési eredmény, az alábbi egyenlettel adható meg: y =f(x 1, x 2, x n ) A standard bizonytalanság A típusú értékelése: Valamely n-szer ismételt, független, X i,k észlelésbıl meghatározott X i bemeneti mennyiségre az x i = becslés u(x i ) standard bizonytalansága, u(x i ) = s(x iá ) ahol s 2 (X iá ) = 1/(n 1)*Σ i =1,n (X i X Á ) 2 A standard bizonytalanság B típusú értékelése: Egy X i bemeneti mennyiség egy olyan x i becslésére, melynek nem megismételt mérések képezik a forrását, a hozzá társított becsült varianciát vagy standard bizonytalanságot az X i lehetséges változásaira vonatkozó összes hozzáférhetı információra alapozott megítélés révén értékelik. Az információ-együttes tartalmazhat : - korábbi mérési adatokat, - a vizsgálat során érintett anyagok és mőszerek viselkedésére és tulajdonságaira vonatkozó tapasztalatokat, általános ismereteket, - gyártótól származó specifikációt, - kalibrálási, vagy más bizonylatolt adatokat, - kézikönyvi adatoknak tulajdonított bizonytalanságokat. Az eredı standard bizonytalanság meghatározása: Egymástól független bemenı mennyiségeket feltételezve, az Y mérendı mennyiség y becsült értékének (azaz a mérés eredményének) standard bizonytalansága, az x1, x2,..., xn bemenı mennyiségek standard bizonytalanságainak alkalmasan megválasztott összegeként kapható meg. Az y becsült mennyiség uc(y) eredı standard bizonytalansága az uc2(y) eredı variancia pozitív négyzetgyöke.

12 Klasszikus kvantitatív analitikai módszerek alapjai Tömegmérésen alapuló (gravimetriás) módszerek Közös alapelvük: a meghatározandó (oldatban lévı) komponenst megfelelı reagens (lecsapószer) hozzáadásával rosszul oldódó csapadék formájában leválasztjuk. A csapadékot szőréssel elválasztjuk az oldattól, majd szárítás, esetleg izzítás, és szobahımérsékletre történı lehőtés után megmérjük a csapadék tömegét, és a csapadék és a meghatározandó komponens molekulatömegébıl adódó un. gravimetriás faktorból kiszámítjuk az utóbbi tényleges mennyiségét. Fontosabb követelmények: A csapadék oldhatósága minél kisebb legyen; lehetıleg gyorsan váljon le; ne ragadjon magával egyéb komponenseket az oldatból; összetétele egyértelmő, jól definiált legyen; legyen jól szőrhetı, mosható. Fontosabb bizonytalansági források: A csapadék nem tökéletesen oldhatatlan; szennyezıket vihet magával az oldatból; bomlik izzítás (esetleg szárítás) során; a minta egyéb komponenseinek hatása. Példák Szulfát ionok meghatározása (BaCl 2 -vel) Ortofoszfát ionok meghatározása; Szulfid ionok meghatározása; Kovasav, illetve szilícium-dioxid meghatározása; Karbonát ionok meghatározása; Térfogatos módszerek Közös alapelvük: a mérendı komponenst tartalmazó, megfelelıen elıkészített oldathoz olyan vegyület oldatának (ezt hívjuk mérıoldatnak) kis térfogatnyi részleteit adagoljuk, amely a vizsgálandó anyaggal egy jól meghatározott kémiai reakcióba lép. A mérıoldat hatóértéke (azaz hogy egységnyi térfogatnyi - pld. 1 cm 3 - része mennyi hány mg vizsgálandó anyaggal reagál) ismert. Ha valamilyen módon jelezni lehet a reakció végét, - azaz azt a pontot

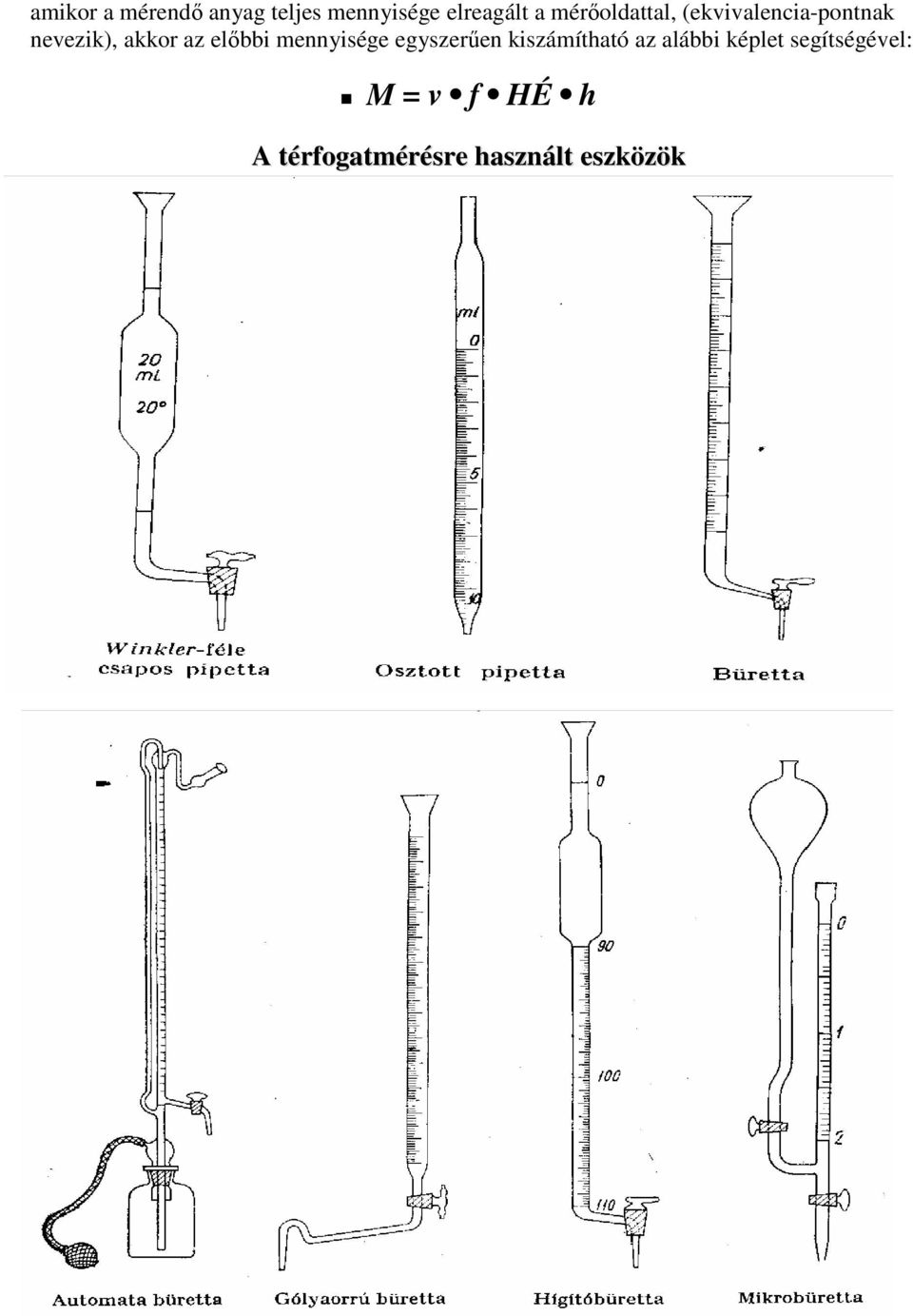

13 amikor a mérendı anyag teljes mennyisége elreagált a mérıoldattal, (ekvivalencia-pontnak nevezik), akkor az elıbbi mennyisége egyszerően kiszámítható az alábbi képlet segítségével: M = v f HÉ h A térfogatmérésre használt eszközök

14 A térfogatos eljárások felosztása: A kémiai reakció típusa alapján lehetnek sav bázis meghatározások redoxi-titrálások csapadékos titrálások komplexometriás (kelatometriás) meghatározások Sav bázis meghatározások Ezeknek a módszereknek közös sajátossága hogy a meghatározás alapját sav-bázis reakciók képezik. Savakat bázikus (lúgos mérıoldatokkal, bázisokat savas mérıoldatokkal határozhatunk meg. A sav-bázis mérések során a meghatározás (titrálás) elırehaladtával változik a kémhatás. A kémhatás jellemzı paramétere a ph. A ph az oxónium-ion koncentráció negatív logaritmusa.

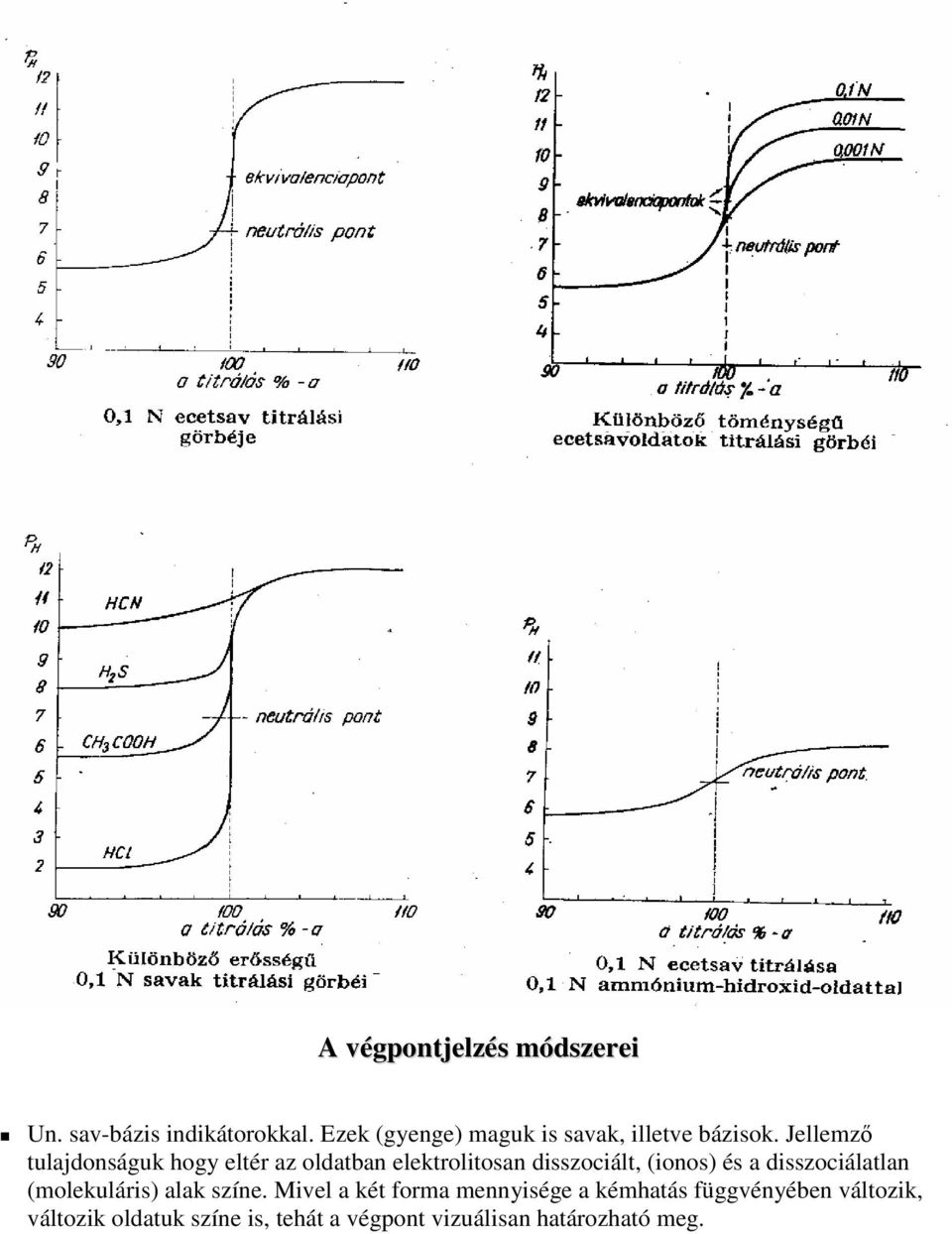

15 A végpontjelzés módszerei Un. sav-bázis indikátorokkal. Ezek (gyenge) maguk is savak, illetve bázisok. Jellemzı tulajdonságuk hogy eltér az oldatban elektrolitosan disszociált, (ionos) és a disszociálatlan (molekuláris) alak színe. Mivel a két forma mennyisége a kémhatás függvényében változik, változik oldatuk színe is, tehát a végpont vizuálisan határozható meg.

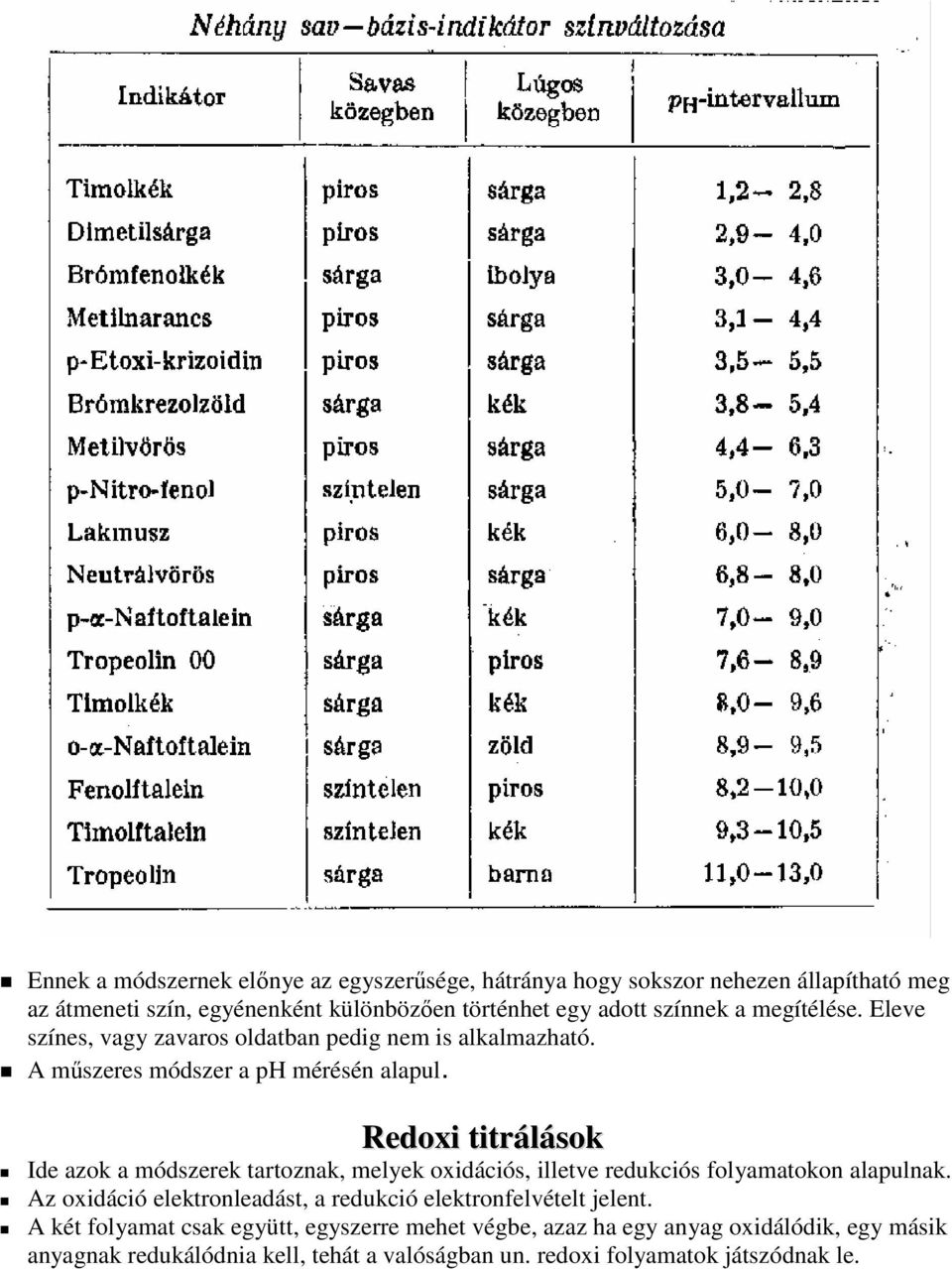

16 Ennek a módszernek elınye az egyszerősége, hátránya hogy sokszor nehezen állapítható meg az átmeneti szín, egyénenként különbözıen történhet egy adott színnek a megítélése. Eleve színes, vagy zavaros oldatban pedig nem is alkalmazható. A mőszeres módszer a ph mérésén alapul. Redoxi titrálások Ide azok a módszerek tartoznak, melyek oxidációs, illetve redukciós folyamatokon alapulnak. Az oxidáció elektronleadást, a redukció elektronfelvételt jelent. A két folyamat csak együtt, egyszerre mehet végbe, azaz ha egy anyag oxidálódik, egy másik anyagnak redukálódnia kell, tehát a valóságban un. redoxi folyamatok játszódnak le.

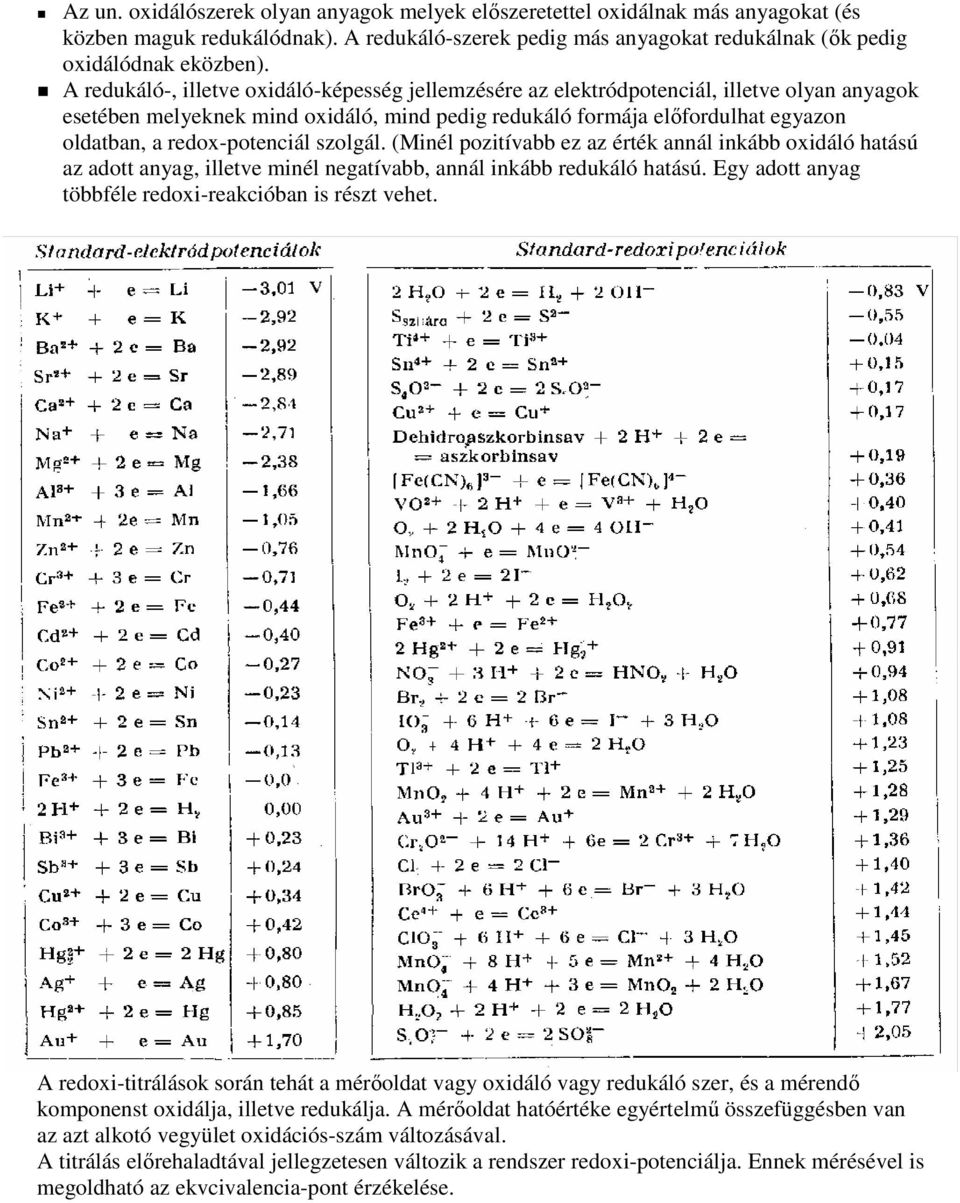

17 Az un. oxidálószerek olyan anyagok melyek elıszeretettel oxidálnak más anyagokat (és közben maguk redukálódnak). A redukáló-szerek pedig más anyagokat redukálnak (ık pedig oxidálódnak eközben). A redukáló-, illetve oxidáló-képesség jellemzésére az elektródpotenciál, illetve olyan anyagok esetében melyeknek mind oxidáló, mind pedig redukáló formája elıfordulhat egyazon oldatban, a redox-potenciál szolgál. (Minél pozitívabb ez az érték annál inkább oxidáló hatású az adott anyag, illetve minél negatívabb, annál inkább redukáló hatású. Egy adott anyag többféle redoxi-reakcióban is részt vehet. A redoxi-titrálások során tehát a mérıoldat vagy oxidáló vagy redukáló szer, és a mérendı komponenst oxidálja, illetve redukálja. A mérıoldat hatóértéke egyértelmő összefüggésben van az azt alkotó vegyület oxidációs-szám változásával. A titrálás elırehaladtával jellegzetesen változik a rendszer redoxi-potenciálja. Ennek mérésével is megoldható az ekvcivalencia-pont érzékelése.

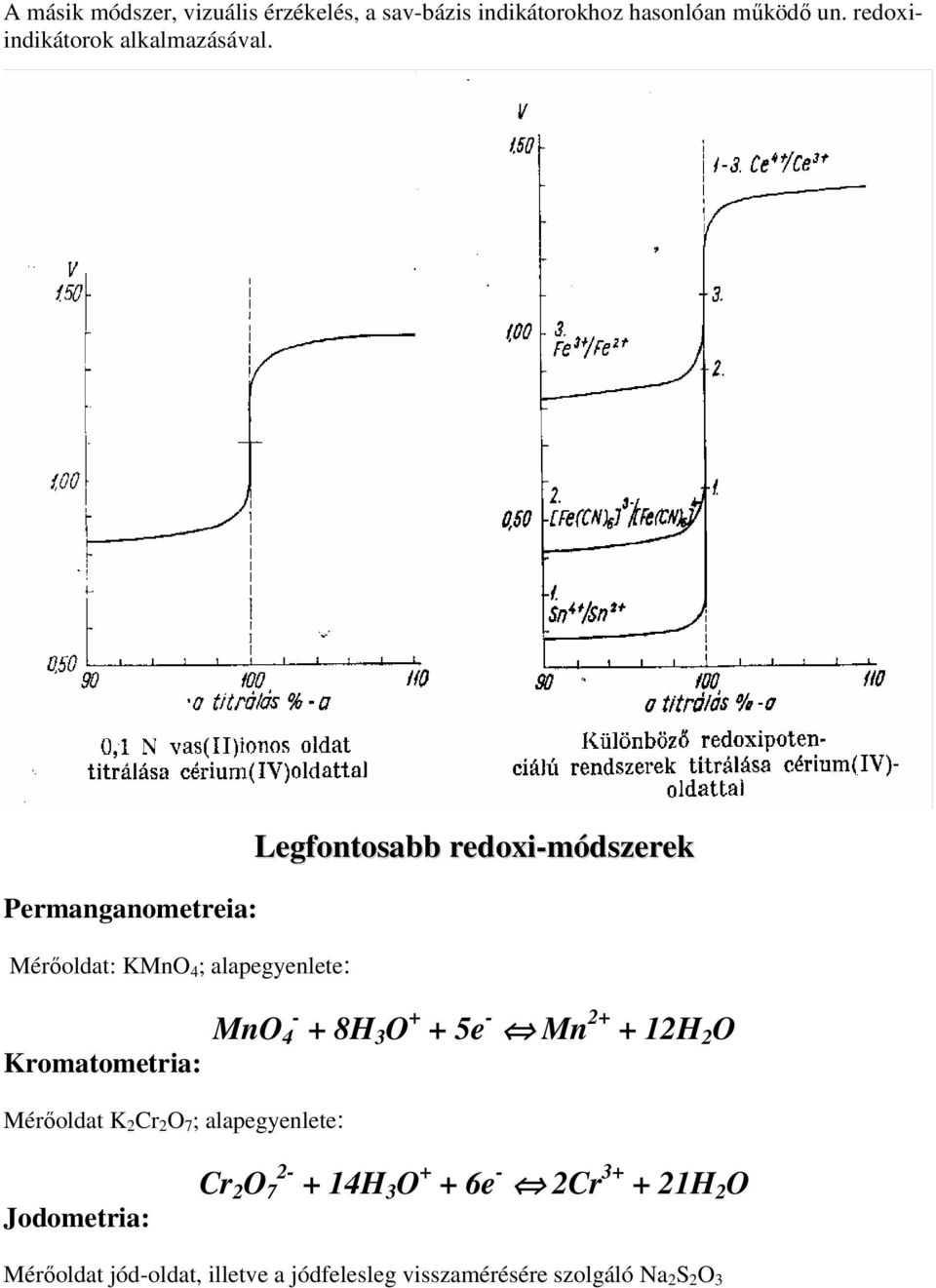

18 A másik módszer, vizuális érzékelés, a sav-bázis indikátorokhoz hasonlóan mőködı un. redoxiindikátorok alkalmazásával. Permanganometreia: Mérıoldat: KMnO 4 ; alapegyenlete: Legfontosabb redoxi-módszerek Kromatometria: MnO H 3 O + + 5e - Mn H 2 O Mérıoldat K 2 Cr 2 O 7 ; alapegyenlete: Jodometria: Cr 2 O H 3 O + + 6e - 2Cr H 2 O Mérıoldat jód-oldat, illetve a jódfelesleg visszamérésére szolgáló Na 2 S 2 O 3

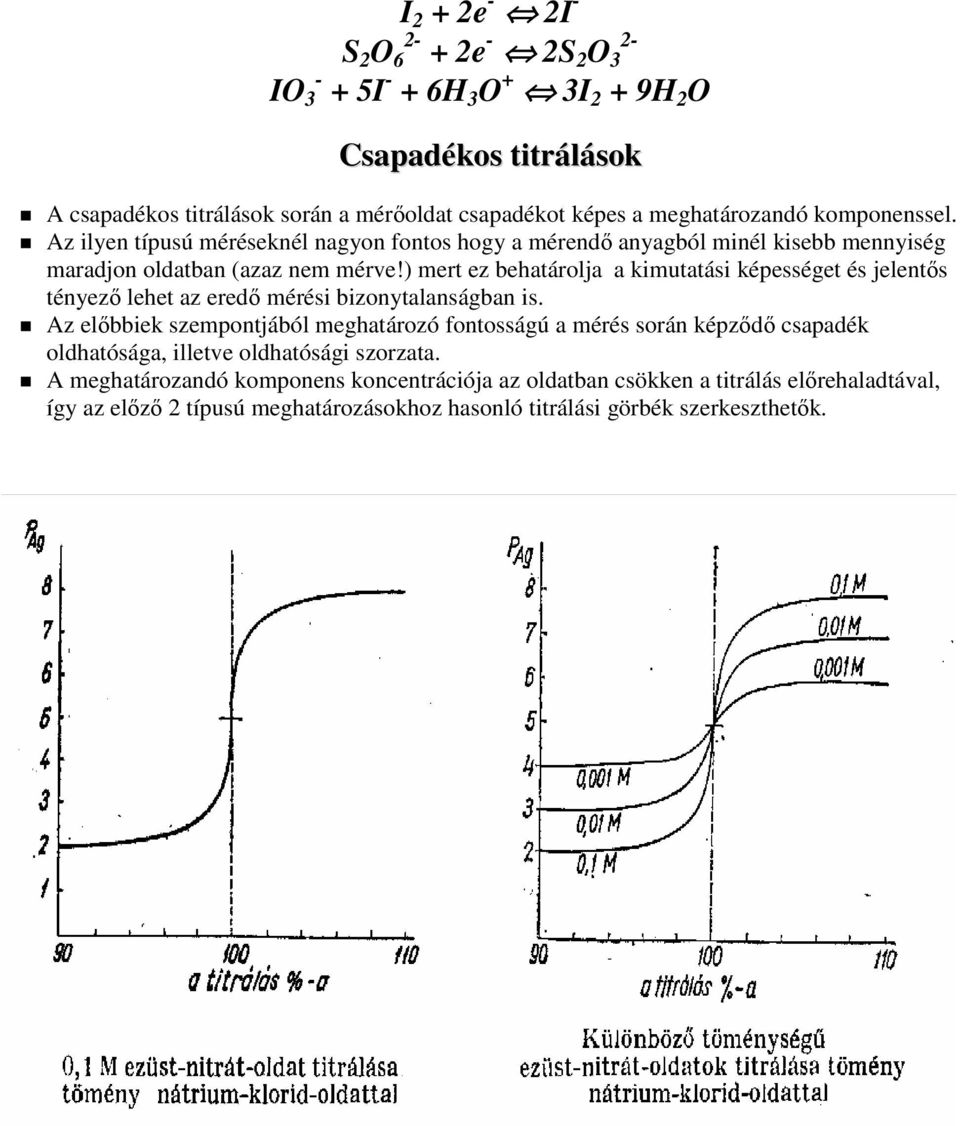

19 I 2 + 2e - 2I - S 2 O e - 2S 2 O 3 2- IO I - + 6H 3 O + 3I 2 + 9H 2 O Csapadékos titrálások A csapadékos titrálások során a mérıoldat csapadékot képes a meghatározandó komponenssel. Az ilyen típusú méréseknél nagyon fontos hogy a mérendı anyagból minél kisebb mennyiség maradjon oldatban (azaz nem mérve!) mert ez behatárolja a kimutatási képességet és jelentıs tényezı lehet az eredı mérési bizonytalanságban is. Az elıbbiek szempontjából meghatározó fontosságú a mérés során képzıdı csapadék oldhatósága, illetve oldhatósági szorzata. A meghatározandó komponens koncentrációja az oldatban csökken a titrálás elırehaladtával, így az elızı 2 típusú meghatározásokhoz hasonló titrálási görbék szerkeszthetık.

20 A végpont, azaz az ekvivalencia-pont érzékelése az elıbbi módszerekhez hasonlóan megoldható vizuálisan, olyan vegyületek alkalmazásával, melyek ugyancsak csapadékot képeznek a mérıoldattal, de ez színes, és az oldhatósága nagyobb mint amit a mérıoldat a mérendı anyaggal képez! Létezik mőszeres végpontjelzés is, ez az oldat fajlagos vezetıképességének mérésén alapul. Példák Haloid ionok, - klorid, bromid, jodid meghatározása ezüst-nitrát mérıoldattal Fluorid ionok meghatározása tórium mérıoldattal Szulfát ionok meghatározása fajlagos vezetıképesség mérésén alapuló végpont-érzékeléssel. Kelatometriás meghatározások A kelatometriás mérések komplex-képzıdési reakciókon alapulnak. A módszerek azt a tényt hasznosítják mely szerint nagyon sok fémion amino polikarbonsavakkal (nitrilo-triecetsav NTE -, etilén-diamin-tetra-ecetsav EDTE -, diaminociklohexán-tetra-ecetsav DCTE) nagyon stabilis komplex (azaz koordinatív kötéső) vegyületet, un. kelátokat képez. A mérıoldat adagolásával a titrálás folyamán a mérendı fémionok koncentrációja az ekvivalencia-pont eléréséig folyamatosan csökken. A végpont érzékelésére un.

21 fémindikátorokat alkalmaznak, melyek maguk is komplex vegyületeket képeznek a fémionokkal.

22 Néhány alap fizikai kémiai jellemzı meghatározása Mechanikai összetétel Nedvesség-tartalom Összes sótartalom Kémhatás (ph) Összes nitrogén-tartalom (Fajlagos) elektromos vezetıképesség Kémiai oxigén-igény Kalcium karbonát-tartalom Hamutartalom Égéshı és főtıérték Kommunális hulladékok mechanikai összetételének meghatározása Szemcseméret: besorolási osztályok: Átlagos szemcseméret [mm] I < 16 II III IV V > 250 Minıség Vashulladék S1 Nem-vas hulladék S2 Üveg S3 Porcelán, kı S4 kerámia, beton Mőanyag S5 Gumi, bır S6 Textília S7 Papír, karton S8 Csont S9 Fa S10 Konyhai hulladék; ételmaradék, növény S11 Hamu, salak, egyéb S12 Nedvesség-tartalom meghatározása A meghatározás elve: elıírt hımérsékleten tömegállandóságig történt szárítás során fellépı tömegveszteség meghatározásával. Durva (légszáraz) nedvesség-tartalom: szárítás 50 o C-on.

23 Higroszkópos (adhézióval kötött) nedvesség-tartalom: szárítás 105 ± 5 o C-on. Súlyállandóság: G < {[(G o G t )/100] 0,1} n = [(G o G sz )/(G o G t )] 100 [%] G t : a bemérı-edény tömege üresen [g] G 0 : a bemérı-edény és a bemért anyag együttes tömege [g] G sz : a bemérı-edény és a tömegállandóságig szárított anyag együttes tömege [g] Durva nedvességtartalom meghatározáshoz nagyobb tömeget használunk fel, bemérés 0,5g pontossággal, a higroszkópos nedvesség meghatározásához kb. 5g tömeget veszünk, bemérés 0,0001 g pontossággal. Összes (vízben oldódó) sótartalom meghatározása MSZ 21976/ ( ) 1 : 9 tömegarányú vizes kivonat C-on bepárlás C-on izzitás Kivonat: frakciónként külön (0,5 mm) 500 g minta 4500 cm 3 víz (15 perc rázás) 50 cm 3 bepárolva A = 18(a-b); % A : oldott só, % a : bepárlóedény tömege + maradék, g 600 C b : bepárlóedény tömege, g B : összes só, % 105 C B - A vízoldható szerves Kémhatás vizsgálata MSZ 21976/7-81 ( ) ph - mérés (oldatok, zagyok) tájékoztató pontos indikátorpapír elektrokémiai (színreakció) - mérı (üveg) (indikátorok!)? - puffer - Univ. ind. pap.! (ph = 7 nem H 2 O) (vagy tól-ig) ± 0,01 ph - finomskálás ph -papír; ± 0,1 Az elektrokémiai ph mérés alapjai H 3 O + + e - = H 2 O + ½ H 2 (g)

24 A hidrogén elektród elektródpotenciálja: ε = ε 0 + (RT/F)*ln([H 3 O + ]/(p H2 ) 1/2 ) R: egyetemes gázállandó T: abszolút hımérséklet p H2 : a hidrogéngáz nyomása Standard körülmények (20 o C, 0,1 MPa) között ε 0 = 0 V Azaz: ε = 0,059 * lg[h 3 O + ] = - 0,059 * ph (V) Az elektrokémiai ph meghatározáshoz tehát a hidrogén-elektród potenciálját kell mérni. Az elektródpotenciál önmagában nem mérhetı, csak potenciálkülönbség, - egy un. referenciaelektróddal szemben mért potenciál, - mérhetı. Referencia elektródként másodfajú elektródokat (kalomel Hg/HgCl, illetve Ag/AgCl) kell alkalmazni. Érzékelı (indikátor) elektródként legegyszerőbb lenne a hidrogén-elektródot használni, azonban ez érzékeny, nehezen kezelhetı, helyette a sokkal kényelmesebb un. üvegelektród (mely egyfajta membránelektród) használata terjedt el. Ennek az un. membránpotenciálja ugyanolyan a fenti egyenlettel analóg alakú függvény szerint függ a mérendı közeg ph-értékétıl. Az üvegelektródból és referens elektródból képzett galvánelem elektromotoros erejét erejét kell mérni az elektrokémiai ph meghatározás során. Az üvegelektród belsı ellenállása (generátorellenállás) kb. 5 * 10 8 Ω. A mérés során ezt a mérımőszernek nem szabad árammal terhelni. Ez un. elektrométer típusú feszültségmérıvel valósítható meg. Az elektronikus ph mérı tehát egy elektrométer csıvoltmérı készülék.

25 A ph mérı kalibrációja megfelelı ph-jú puffer-oldatok mérésével történik. A pufferek olyan rendszerek melyek ph-ja állandónak tekinthetı, vagy csak elhanyagolható mértékő változást szenved a környezeti feltételek pld. savak, bázisok hozzáadása, stb.- változása esetén. Felépítésüket tekintve a pufferek gyenge savból és a gyenge sav erıs bázissal képzett sójából (ecetsav nátrium-acetát), illetve gyenge bázisból és annak erıs savval alkotott sójából (ammónium-hidroxid ammónium-klorid) állnak. A kalibrációt un. két pontos illesztéssel kell elvégezni. Összes nitrogén-tartalom meghatározása MSZ 21976/8-82 ( ) 1./ H 2 SO 4 N (NH 4 ) 2 SO 4 2./ (NH 4 ) 2 SO 4 + 2NaOH = 2NH 3 + Na 2 SO 4 + 2H 2 O vízgızzel bórsavba desztillálás 3./ 2NH 3 + H 2 SO 4 = (NH 4 ) 2 SO 4 1. Lépés Kjeldahl-lombikban 0,5 minta + 25 cm 3 cc H 2 SO cm 3 30 %-os H 2 O 2 Roncsolás - melegítés!! fehér köd hőtés ismétlés (0,5 cm 3 30 % H 2 O 2 ) amíg az oldat színtelen, vagy nem változó (halványuló sárga színő) Az összes nitrogén-tartalom: N nt = 0,02*(b/(a*e))*(d - v)*f * (100/(100 n h )) a : roncsolt anyag tömege, g b : törzsoldat, ml (100) e : desztillálóba pipettázott oldat, ml d : e-re fogyott 1/140 mol/l H 2 SO 4, cm 3 v: vakérték, cm 3 f : kénsav faktora n h : higroszkópos nedvesség, % Fajlagos elektromos vezetıképesség Az elektromos vezetıképesség a villamos ellenállás reciproka, a fajlagos elektromos vezetıképesség pedig a fajlagos ellenállás reciprokaként származtatható, azaz G = 1/R R = ρ * L/A 1/ρ = 1/R L/A= G*L/A κ = 1/ρ, L/A = C

26 G = κ / C κ = G*C és C == κ/g A vezetıképesség mérése elvileg egyen-, és váltóárammal is történhet. Oldatok esetén azonban a polarizációs jelenségek miatt csak váltóáram alkalmazása jöhet szóba. Mérés un. Wheatstone -hidas elrendezésben történik. A hídban a mérendı rendszeren kívül 2 állandó értékő, és egy db. változtatható ellenállás található. A méréshatár váltása megfelelı értékő fix ellenállások beiktatásával történik, és a változtatható ellenállás segítségével kinullázzuk a hidat, ekkor a híd 2 ágában folyó áram nagysága egyenlı, és az indikátor-mőszeren nem folyik áram. Ekkor: R x /R 3 = R 1 /R 2, és innen 1/G = R x = R 3 * R 1 /R 2 A vezetıképesség mérését tehát ellenállás mérésére vezetjük vissza. Ahhoz hogy a mért vezetıképességbıl a fajlagos vezetıképesség kiszámítható legyen, ismerni kell a cellaállandó (C ) értékét is. Ezt egy ismert fajlagos vezetıképességő oldat (pld. 0,01 M KCl) vezetıképességének mérésével kaphatjuk meg: a C = κ/g összefüggés segítségével. Kémiai oxigénigény MSZ 21976/20-82 ( ) Kémiailag oxidálható: K 2 Cr 2 O 7 - tel Kémiai oxigénigény (KOI) : szükséges oxigén, mg/kg Kémiailag oxidálható szerves anyag: KOI-ból számítva, % Katalizátor: Ag 2 SO 4 (gömblombik; visszafolyó hütı) Oxidáció : Forralás közben K 2 Cr 2 O 7 -tel K 2 Cr 2 O 7 fölösleg vissza, Fe(NH 4 ) 2 (SO 4 ) 2 indikátor ; 1,10 fenantrolin KOI = (a b) * f * 1,6/m ; mg/kg

27 a : vakra fogyott Fe(NH 4 ) 2 (SO 4 ) 2 mérıoldat, ml b : mintára fogyott Fe(NH 4 ) 2 (SO 4 ) 2 mérıoldat, ml f : mérıoldat (0,2 mol) faktora m : minta tömege, kg 1,6: O 2 egyenérték [(0,2 mol Fe(NH 4 ) 2 (SO 4 ) 2 ] Kémiailag oxidálható szerves anyag, C sza = (a b) * f 1,035/ * m ; % Szerves szén: C szc = (a-b). f. 0,6 m KOI KOI c sza = 100/ (100 d) * c sza c szc c szc szárított d: higroszkópos nedvesség, % légszáraz KOI KOI c sza = (100 e)/ (100 d) c sza c szc c szc "természetes" légszáraz nedvességő Kalciméter: Kalcium karbonát-tartalom MSZ 21976/ ( ) Elıkisérlet: minta + HCl (10 %) pezsgés H 2 S Pb(CH 3 COO) 2 A = (v*a/m) * 100 A : CaCO 3, % v : CO 2 térfogata, cm 3 a : 1 cm 3 CO 2 CaCO 3 (T, p korrekció táblázatban) m : minta tömege, g Szenesítés ( láng π/4 rad! ) H [%] = ((m 3 m 1 )/(m 2 m 1 )) * 100 pezsgés nincs Hamutartalom meghatározása MSZ 21976/5-81 ( )

28 m 1 tégely, g m 2 minta + m 1 Izzítás 800 o C-on m 3 hamu + m 1, Q f = Q é - 24,42 (W + 8,94 H) Főtıérték: W : nedvességtartalom; W / W % H : hidrogén tartalom; W / W % Kalorimetria izoterm adiabetikus Általában: - szoba T : ± 1 C (napsugár ne ) - nehezen éghetı anyagok: adalék (pasztilla) - hőlés (kaloriméter víz); < 0,0025 C/min - gépkönyv szerinti karbantartás, munkavédelem 1./ Hıkapacitás - etalonok szalicilsav : Qé = 21,95 MJ/kg - szaharát : Qé = 16,55 MJ/kg - benzoesav : Qé = 26,47 MJ/kg - borostyánsav : Qé = 12,67 MJ/kg T leolvasási pontossága > 0,001 C C = (Q*m + c1) / (Dt K) Q : etalon égéshı, J/g m3 : etalon tömege, g C1 : korrekció (gyújtóhuzal), J Dt : hımérsékletnövekedés, C K : hıcsere miatti korrekció, C (adiabatikusnál nem szükséges) Izoterm: Q é = [C*(D t K) c]/m m : minta tömege, g C = c 1 + c 2 + c 3 + c 4 + c 5 (korrekció) K = 0,5(d E + d u ) + (n - 1) d u (Botló vagy Regnault-Pfaundler képlet) d E T/1 min; C/min (elıkisérlet) d u T/1min ; C/min (utókisérlet) n fıkisérlet idıt.; min c 1 = (m 1 - m 2 ) q 1 (gyujtóhuzal)

29 m 1 bemért tömeg, g m 2 el nem égett tömeg, g q 1 gyujtóhuzal égéshıje, J/g c 2 = m 4 *q 2 (papír) m 4 tömeg, g q 2 égéshı, J/g c 3 = 1,2 (120 - V 2 ) HNO 3 c 4 = 30,2 (V 1 + V 2-20) H 2 SO 4 c 5 = 33,4 V 3 HCl Adiabatikus: Q é = [C * (t n t o )]/m t o elıkisérlet utolsó hım., C t n fıkisérlet utolsó hım., C Atomspektroszkópiai módszerek Az (atomos állapotú) anyag és a fény kölcsönhatásán alapuló eljárásokat soroljuk ide. Alapjában véve kétféle kölcsönhatás lehet: fénykibocsátás (emisszió), és fényelnyelés (fényabszorpció). Ennek figyelembevételével az idetartozó módszereket két csoportba, az emissziós és abszorpciós módszerek csoportjába sorolhatjuk be. Mivel természetes állapotban a legtöbb anyag (így az elemzésre kerülı minta ) nem atomos állapotú, a mérendı mintát elıször atomos állapotba kell vinni. Ezt a folyamat általában nem elkülönülten, hanem a mintabevitel során zajlik le. Az atomos állapot létrehozása energiát igényel, melyet különféle típusú lángok, elektromos ív, illetve szikra, ellenállás főtés elvén mőködı kemence, induktíve-, illetve kapacitíve-csatolt plazma, lézer sugárzás energiájából nyerhetünk. A spektrokémiai módszereknél a fényt a legtöbb esetben komponenseire felbontva vizsgáljuk, illetve alkalmazzuk. A komponenseire felbontott fénysugárzást színképnek (spektrum) nevezzük. A fény elektromágneses sugárzás, és a színképeket hullámhossztartományuk szerint is osztályozhatjuk. Megkülönböztethetünk vákuum-ultraibolya (VUV ~ nm) ultraibolya (UV ~ nm) látható (VIS) ~ nm) és infravörös (IR) ~ nm) tartományt. Jellegük alapján a spektrumok lehetnek folytonosak (izzó szilárd anyagok), sávosak (molekuláris anyagok abszorpciós színképe) és diszkrét, rendkívül keskeny vonalakból állóak. Emissziós spektrometriás módszerek elvi alapjai Az emissziós spektrometriás módszerek közös alapelve hogy a szabad atomok alapállapotú elektronjai megfelelı energia közléssel magasabb energiaállapotba vihetık (gerjeszthetık). Az így kialakuló un. gerjesztett állapot azonban nem stabilis, - az anyag az energiaminimum elvének megfelelıen igyekszik a lehetı legrövidebb idı alatt az alacsonyabb energiaállapotot

30 Jelentı alapállapotba kerülni. Ennek egyik módja, hogy a gerjesztés során felvett energiát elektromágneses sugárzás (fény) formájában adja le. Az íly módón kibocsátott fény energiája, illetve hullámhossza egyértelmő összefüggésben van a két állapot közötti energiakülönbséggel: illetve: E g E a = E = h ν=h c/λ, mert ν=c/λ λ = h c/ E E g : a gerjesztett állapotú elektron energiaszintje E a : az alapállapotú elektron energiaszintje

31 h : a Plank-féle állandó ν : a fény (mint elektromágnese rezgés) frekvenciája c : a fény terjedési sebessége vákuumban λ : a fény hullámhossza A fentiek alapján belátható hogy atomos (illetve ionos) gázállapotban (tökéletes gáz: az atomok között nincs más kölcsönhatás a rugalmas ütközésen kívül), minden egyes elektronátmenethez egy jól meghatározott hullámhosszú emissziós fénykvantum kibocsátása társul. Mivel az egyes elemek atomjainak, ionjainak elektronátmenetei szigorúan specifikusak, ezért az általuk kibocsátott színképvonalak hullámhossza jellemzı a kibocsátó atomra/ionra, azok a vizsgált elem ujjlenyomatának tekinthetık. Egy adott elem színképvonalán a mérhetı fényintenzitás (azaz az idıegység alatt az egységnyi felületre beesı fényenergia) (sok esetben egyenesen) arányos a kibocsátó centrumok (azaz a kérdéses elem gázállapotú atomjainak) számával, vagyis a vizsgált elem mennyiségével, illetve koncentrációjával. Az emissziós színképelemzés során tehát a mintát - elıször be kell juttatni a kísérleti térbe, - majd atomos állapotba kell vinni (ez az atomizálás), - ezt követıen pedig a létrehozott atomok egy vagy több elektronját gerjesztett állapotba kell vinni (ez a gerjesztés), - a vizsgálandó elem atomjai által kibocsátott színképvonalakat megfelelı eszközzel (spektrométerrel) kell detektálni, illetve mérni a kiválasztott vonalon a vonalintenzitást Az emissziós spektrometriában alkalmazott készülékek fı részei a fentiek alapján: a mintabevitelt, atomizálást és a gerjesztést végzı egység, a kibocsátott fény felbontását biztosító optikai egység, és a színképvonalak detektálását, mérését és a jelfeldolgozást végzı egység. A fény felbontására prizmákat, illetve optikai rácsokat alkalmaznak. A prizmák esetében a felbontás alapja a prizma anyagának (kvarc, üveg, illetve kısó) levegıre vonatkoztatott törésmutatójának hullámhosszfüggése. Mivel ez általában nem lineáris, a nyert színkép sem lesz az. A prizmák elınye a nagy fényerı. A rácsok alkalmazásának alapja az un. Bragg egyenlet: d * (sinθ 1 + sinθ 2 ) = n * λ d : a rácsállandó θ 1 és θ 2 : a sugárzás be-, és kilépési szöge λ : a hullámhossz n : 1,2..n egész szám, a színkép rendje Rácsról kilépı színkép lineáris, de fényereje kisebb mint a prizmával elıállított spektrumoké. Természetesen ezek az egységek a különféle módszerek esetében jelentısen különböznek egymástól kialakításukat, a megvalósításuk során alkalmazott fizikai elveket illetıen. A mennyiségi meghatározás a fentebb már említett alapja hogy egy adott színképvonalon mért fényintenzitás arányos az adott vonalon emittáló atomok/ionok számával, azaz (állandó mintabeviteli hatásfokot feltételezve) a mérendı elem mintabeli koncentrációjával. Ezt általános formában a (rendkívül egyszerő alakú) Scheibe Lomakin egyenlet írja le. Eszerint: I = k * c n I: a színképvonalon mért intenzitás c: a mérendı elem koncentrációja a mintában

32 k, n ( ~ 0,5 1) a mintabevitelre, atomizálásra és a gerjesztésre jellemzı állandók Mivel a fenti folyamatok teljes leírásához nem rendelkezünk elegendı ismerettel, ezért a k és n értékét a gyakorlatban a kalibráció segítségével határozzuk meg, tehát az atom-spektroszkópiai módszerek relatív, (bizonylatolt) hiteles anyagmintákkal történı összehasonlításon alapuló eljárások. Az emisszós spektrometriás módszerek, mőszerek csoportosítása A detektálási módok szerint megkülönböztetjük a spektroszkópokat (vizuális detektálás), spektrográfokat (fotokémiai detektálás), és a spektrométereket (fényelektromos hatás alapján történı detektálás). A klf. mintabeviteli, atomizálási, gerjesztési módszerek alapján beszélhetünk láng-emissziós módszerekrıl (FES), ív-, illetve szikra-spektrometriáról (OES), egyenáramú plazma- (DCP), induktíve- (ICP), illetve kapacitíve csatolt (CCP) plazma-spektrometriáról, elektrotermikus emissziós spektrometriáról (ETA-AES), lzergerjesztéső (LA-AES) spektrometriáról. Lángemissziós spektrometria Történetileg a legkorábban kialakult módszer. (Bunsen és Kirchhoff). A szabad atomok elıállítására, valamint az alapállapotú elektronok gerjesztésére a láng termikus energiáját használja fel. Az alkalmazhatóságot meghatározza a (gáz)lángok alkalmazásával elérhetı hımérséklet A legáltalánosabban alkalmazott lángok (levegı - C 3 H 8, levegı C 2 H 2, levegı - H 2, N 2 O C 2 H 2, stb.) segítségével o C-os hımérséklet érhetı el. Ez elsısorban az alkáli-, és alkáli-földfémek (Li, Na, K, Rb, Cs, Ca, Sr, Ba) külsı elektronjainak gerjesztésére elég. A fontosabb részegységek és funkciók Mintabevitel: A lángspektrometria oldatos módszer. A mintabevitel pneumatikus porlasztóval történik.

33 Korábban közvetlen (a mintának a lángba történı porlasztását jelentı) módszert alkalmaztak, ma az un. közvetett módszer (a mintát az égést tápláló gázzal porlasztják el, majd a ködkamrában összekeverik az éghetı gázzal) használt általánosan. A pneumatikus porlasztás hatásfoka nagyon rossz, 1 2 % körüli érték. Az optikai-, és a detektálási rendszer Mivel a lángok termikus energiája csak az alacsony gerjesztési energiájú átmeneteket képes gerjeszteni, ezért az elıállított színkép vonalszegény, és így tulajdonképpen nincs szükség nagyon jó felbontóképességő optika rendszerre. A korai készülékek, un. lángfotométerek un. interferenciaszőrók segítségével végezték el a mérendı vonalak kiválasztását. Ma már általában nem építenek külön külön lángfotométereket, mert a legtöbb atom-abszorpciós spekrométer rendelkezik un. láng-emissziós üzemmóddal. A korai készülékekben fényelemet használtak az intenzitás mérésére, ezek kis érzékenységő eszközök voltak. Ma már kizárólag fotoelektron-sokszorozókat alkalmaznak, melyek rendkívül jó érzékenységgel, linearitással és széles 6 8 nagyságrendnyi munkatartománnyal rendelkeznek. Zavaró hatások A lángspektrometriában többféle, - zavaró hatás léphet fel, ezek 2 csoportra oszthatók: Hıálló vegyületek képzıdése: az alkalmazható lángokkal elérhetı hımérsékleten léteznek el nem bomló vegyületek, illetve gyökök. Ha a mérendı elem is részt vesz ilyen komponensek létrehozásában, illetve alkotórésze ilyeneknek, ez jelcsökkenéshez vezet. Bár ezt a hatást általában nehéz kiküszöbölni, sok esetben kiküszöbölhetık ez a típusú hatás magasabb hımérséklető láng alkalmazásával. Ionizáció: Az alkáli-, és alkáli földfémek ionizációs energiája alacsony, és ezért fıleg a magasabb hımérséklető lángokban tekintélyes hányaduk ionizált formában lesz jelen. Ez szintén csökkenti a jelet. Könnyen felismerhetı: a kalibrációs görbe felfelé, az intenzitás tengely irányába hajlik. A hatás visszaszorítható ha egy könnyen ionizálható elem nagyobb mennyiségét adjuk a mintához. (Spektroszkópiai puffer) Az ionizációs pufferek hatását az alábbiak segítségével érthetjük meg: Az ionizációra hajlamos fém a lángban az alábbi egyensúlyban vesz részt: Me Me + + e - Az egyensúly komponenseinek koncentrációi az egyensúlyi állandónak megfelelı értékek: K = [Me + ]*[e - ] / [Me] Ionizációs puffer esetén az elektronok mennyisége az ionizációs puffer egyensúlyából származik, (a vizsgálandó komponens egyensúlyi koncentrációjánál jóval nagyobb érték lesz), és ilyen módon visszaszorul a mérendı fém ionizációja.

34 A mennyiségi meghatározás A mérést megelızıen hiteles anyagmintából készített oldatokkal fel kell venni a kalibrációs görbét, - és regresszió segítségével meg kell határozni az I = f ( c ) összefüggést. A kapott függvények szők tartományban lineárisak, szélesebbnél a koncentráció-tengely felé hajlanak. A zavaró hatások miatt ügyelni kell arra hogy a kalibráló oldatok a mintában nagyobb mennyiségben jelenlévı nem mért komponenseket, ionizációs puffert a mintákkal azonos mennyiségben tartalmazzák. Alkalmazási terület A lángspektrometria egy kis eszközigényő, gyors, a zavaró hatások kiküszöbölése után rutin analitikai eljárásként kiválóan használható módszer, mely alkalmas különféle típusú anyagok (talajok, geológiai minták, különféle eredető vizek, szennyvizek, hulladékok) alkáli-, és alkáliföldfém tartalmának (Li, Na, K, Rb, Cs, Ca, Sr, Ba) meghatározására. Használata a gázlángok alkalmazása miatt megfelelı elıvigyázatosságot igényel. A lángspektrometria után történetileg a különféle fémek és fémötvözetek vizsgálatára szolgáló elektromos ív-, illetve szikra-gerjesztéső színképelemzési módszerek tárgyalása következne. Ezek az eljárások az alkalmazott gerjesztési módszerek következtében, - elsısorban elektromosan vezetı minták, azaz különféle fémek és fémötvözetek vizsgálatát teszik lehetıvé. Mivel a hulladékok, illetve a klf. Környezeti minták között ilyen típusú anyagok elvétve fordulnak csak elı, ezért ezen eljárások további tárgyalásától eltekintünk. Elektrotermikus atomemissziós spektrometria (ETA-AES) Ennél az eljárásnál a mintabevitel és az atomizálás egy speciális főtési programmal váltóárammal hevített kis grafit csıben történik, amelyet az oxidáció elkerülése érdekében kívül és belül argon gázzal öblítenek át. A kis térfogatú, (20 50 µl) mintát elıször beszárítják, majd a jelenlévı szerves és szervetlen anyagok elbontásához hıbontásnak vetik alá, - ezután általában a fémes és nemfémes elemek oxidjai maradnak vissza, majd a hımérsékletet hirtelen (1 3 s) o K-ra emelik. Ezen a hımérsékleten a visszamaradt oxidok elpárolognak, illetve elbomlanak, - szabad atomok képzıdnek és gerjesztıdnek (elsısorban az alacsonyabb gerjesztési energiával rendelkezı elemek) majd kisugározzák a színképvonalakat tartalmazó fényt. A módszer a grafitkemencés atomabszorpció (GFAAS) fejlesztése során, azzal párhuzamosan került kifejlesztésre a 70-es években. Az egyes részegységek is megegyeznek az ott alkalmazottakkal, ezeket részletesen majd ott tárgyaljuk. Az elsı idıszakban csak mint monoelemes, szekvens módszert használták, - elsısorban Ottaway és Littlejohn munkáinak köszönhetıen. Szimultán multielemes módszerré Papp Lajos kutatásai után vált. A viszonylag alacsony (max o K) hımérséklet miatt sok zavaró hatással kell számolni, használata esetén. Olyan mintáknál, - pld különféle eredető vizek, - ahol ilyenekkel nem kell számolni jól alkalmazható a viszonylag alacsony gerjesztési energiájú, könnyen atomizálódó elemeknek a meghatározására (Li, Na, K, Rb, Ca, Sr, Ba, Cu, Mn, Fe, Pb, Ni, Cr, V)

35 Induktíve csatolt plazma spektrometria (ICP) Az ICP egy olyan atomspektroszkópiai módszer, melynél a szabad atomok és ionok létrehozására, és az elemekre jellemzı karakterisztikus emissziós színképvonalak kibocsátásához szükséges gerjesztett állapotok létrehozására nagyfrekvenciás nemesgáz-plazmát (Ar, Ne, He, ma már N2 ) alkalmazunk. na plazma fenntartásához szükséges nagyfrekvenciás energiát egy pár menetes tekercsen keresztül (induktív úton) visszük (csatoljuk) be a plazmába. Ezért nevezik ezt a módszert induktíve-csatolt plazma spektrometriának. Plazmagázként az argon mellett leggyakrabban nitrogént alkalmaznak. A plazma a tekercs belsejében lévı többszörös kvarc csıben, az un. plazmaégıben jön létre. Jellemzıje a magas ( ok) hımérséklet. Az vizsgálandó oldatot egy porlasztó segítségével apró cseppekre porlasztjuk el, egy keverıkamrában (ez a ködkamra) összekeverjük a plazmát alkotó (Ar vagy N2) gázzal és a plazmaégıbe juttatjuk.

36 Az ICP egy oldatos módszer. A folyadék halmazállapotú minta bejuttatása a sugárforrásba porlasztással történik. Porlasztóként leggyakrabban az un. pneumatikus porlasztót alkalmazzuk, amely egyszerő, könnyen kezelhetı és stabil, de a hatásfoka csak 1 2 %. Ritkábban alkalmaznak még ultrahangos (25 30 %-os hatásfok), és nagynyomású (90 95%- os hatásfok) porlasztót is. Ezek azonban jóval érzékenyebbek, nehezebben kezelhetık és sokkal drágábbak a pneumatikus porlasztónál. A plazmába belépı finom oldatköd oldatcseppjeibıl elıször elpárolog az oldószer, majd a visszamaradó vegyületek atomjaikra bomlanak, a keletkezett atomok részben ionizálódnak, és gerjesztıdnek, majd kisugározzák a karakterisztikus színképvonalaikat. A kisugárzott fényt spektrométerrel felbontjuk komponenseire, majd a kiválasztott színképvonalak intenzitását mérjük. Az ICP készülékek rendkívül fontos részét képezik a nagyfrekvenciás generátorok, melyeknek igen szigorú követelményeket kell kielégíteni. A kimenı nagyfrekvenciás teljesítményük pld. maximum 0,05 % mértékben változhat rövid idın (1 5 óra) belül. A plazmaégı és az optikai rendszer elhelyezését tekintve megkülönböztetünk radiális és axiális helyzető plazmaégıt. Radiális torch esetén a plazmából oldalirányban kilépı sugárzást mintázza az optikai rendszer, ez kisebb jelet ad, de kevésbé érzékeny. Axiális torchnál az optikai tengelyirányába kilépı sugárzás jut be a spektrométerbe. Ez az elrendezés érzékenyebb, de érzékenyebb a zavaró hatásokra is, és kevésbé széles a lineáris munkatartománya.

37 Axiális plazmaégı elrendezés Radiális plazmaégı elrendezés Optikai rendszerüket tekintve az ICP készülékek szekvens illetve szimultán felépítésőek lehetnek. A szekvens rendszerben egyszerre csak egy színképvonalat mérhetünk, de a készüléket úgy alakítják ki hogy )rendszerint) a teljes optikai spektrum ( nm)

38 bármelyik vonalát képes kiválasztani, és így (elvben) tetszıleges sok vonalat és elemet mérhetünk egymás után. Az ilyen rendszer alkalmas multielemes elemzésre, de mivel az elemzés nem szimultán módon történik, hosszabb ideig tart (pld. 1 perc mérendı elemenként). Nagy elınye viszont hogy szinte bármilyen típusú minta (és az összes gyakorlatban fontos, elem) mérhetı, mert az esetlegesesen fellépı spektrális zavaró hatások megfelelı vonalkiválasztással kiküszöbölhetık az esetek %-ában. Az alábbiakban egy tipikus szekvens optikai rendszer, az un. Czerny Turner féle monokromátor látható.

39 Az un. szimultán rendszerek esetében a konstruktırök elıre meghatározzák milyen típusú mintákban milyen elemeket lehet majd a berendezéssel mérni, azaz elıre kiválasztják a mérésekhez a színképvonalakat. Az optika kialakítása olyan hogy egyszerre lehet mérni az összes kiválasztott vonalat, azaz a mérés szimultán módon történik. Az ilyen típusú készülékekkel egy minta mérése rendkívül rövid ideig tart (kb. 1 perc) és esetleg elem meghatározását végezhetjük el. A szimultán rendszerek azonban csak az elıre kiválasztott típusú minták elemzésére alkalmazhatók, pld. egy acél-, és vasötvözetekre beállított készülékkel nem lehet réz-, vagy alumíniumötvözeteket mérni. Ezekben a rendszerekben szintén egy speciálisan kialakított optikai elrendezést, az un. Rowland-kört alkalmazzák, homorú ráccsal. A detektorok is ezen a körön, - pontosabban ennek egy szakaszán helyezkednek el.

40 Szimultán multielemes készülék optikai elrendezése Az ICP spektrométerekben a fényintenzitás mérésére 2 detektortípust alkalmaznak: Fotoelektronsokszorozó

41 Az egyik a fotoelektron-sokszorozó, mely tulajdonképpen egy fényérzékeny fotokatóddal rendelkezı sok (10 18) rácsos elektroncsınek fogható fel. A megvilágítás hatására a katódból fotoelektronok lépnek ki, melyek a katódnál kb V-al pozitívabb feszültségen lévı anód felé haladnak gyorsulva, és közben az egyre pozitívabb feszültségre kapcsolt rácsokba beleütközve újabb elektronokat ütnek ki azokból. A rácsok un. sokszorozási tényezıje 1,1 1,4 között van. Az anódot egyetlen elektron helyett egy kisebb elektron-lavina éri el. A fotoelektron-sokszorozók 6 8 nagyságrendnyi lineáris munka-tartománnyal rendelkezı nagyérzékenységő eszközök, melyeket mindkét fajta optikai rendszerekben alkalmaznak. A másik detektor a félvezetı alapú, CCD (töltéscsatolt eszköz) detektor, mely a megfelelıen szennyezett (doppolt) félvezetı rétegekben fény hatására keletkezı elektromos töltést hasznosítva végzi el a fény elektromos jellé történı átalakítását. Érzékenységük fıképp a vákuum ultraibolya színkép-tartományban nem éri el a foto-elektronsokszorozókét. Van azonban egy rendkívül elınyös tulajdonságuk: rendkívül kis méretőek, megfelelı multiplexerrel és AD-átalakítóval integrálhatók és így ideális eszközt képeznek a digitális elektronikai alapokon kialakított adatfeldolgozó rendszerek számára. A kis méret lehetıvé teszi hogy egyszerre ne csak egy vonalat, hanem a színkép egy kisebb nagyobb tartományát (több száz, esetleg több ezer vonalat) mérhessünk egyszerre. Lineáris CCD chip
