1 ArchiTECH.PC V2015.xx újdonságok 1 Új menüparancsok 2 Új eszközök 3 Új opciók 4 Újdonságok a könyvtári egységekben 5 Egyebek 1 Új menüparancsok Projekt Új Munkalap nézet Az aktuális modellhez egy új munkalap nézet keletkezik. Ez a menüparancs csak 2D,3D és munkalap nézetekben érhetõ el. Az újonnan létrejött nézet automatikusan meg is nyílik. 1.2 Munkalap, metszet munkalap és munkalap nézet A munkalapok a modellhez tartoznak és a hozzá kapcsolódó vázlatokat, részletrajzokat tartalmazhatják, továbbá minden munkalap megjeleníthet egy-egy metszetrajzot is. A munkalap nézetek eszköztára kizárólag 2D-s elemekből és a Tárgyból áll, de ez utóbbinak csak a 2D tartalma játszik szerepet. Egy projekten belül minden újonnan létrehozott modellhez automatikusan generálódik egy munkalap és egy nézet ablak is. Korábbi verziókban készített projekt fájlok modelljeihez első megnyitásukkor a program automatikusan készít egy-egy munkalapot és egy nézet ablakot. Minden modellnek legalább egy munkalapot kell tartalmaznia, ezért a modell utolsó munkalapja nem törölhető. Egy-egy munkalap több nézetben is szerkeszthető, mindegyik teljes munkakörnyezetet biztosít, és teljesen független a többi munkalap nézettõl. Lehetőség van arra is, hogy mindössze egyetlen munkalap nézettel dolgozzunk, és abban váltogassuk a megjelenítendő munkalapot. Valamennyi munkalap nézetnek megvannak a maga megjelenítési és szerkesztési beállításai, melyek a 2D nézetekhez hasonlóan az Opciók menüpontban érhetők el. A munkalap nevének egyedinek kell lennie a modellen belül, és nem haladhatja meg a 31 karaktert. A munkalap nézet nevének egyedinek kell lennie a projekten belül, és nem haladhatja meg a 31 karaktert. Metszet munkalap A munkalap speciális felhasználási területe a 3D metszeti képek megjelenítése és további kidolgozása. A metszetvonal meghatározása során a metszeteknek egyedi nevet kell adni, és ha az Opciók - Testreszabás Vegyes párbeszédablakban a Metszet munkalap automatikus létrehozása opciónak megfelelően a keletkező metszetvonalhoz azonos névvel munkalap és munkalap nézet is készülhet. A munkalaphoz a Munkalap Munkalap tulajdonságai... paranccsal megnyíló párbeszédablakban választhatunk 3D metszeti képet. Ugyanitt törölhetünk is metszetrajzot, a listából válasszuk a Nincs opciót. 3D metszeti kép A 3D metszeti kép egy metszetvonalhoz tartozik, egyetlen komplex rajzelem, ami vonalakat és sraffozásokat tartalmaz. Ez a metszetrajz interaktív, tehát követi a modellben végbemenő változásokat. A képen a vonalak végpontjai, a sraffozások sarokpontjai és a vonalak, sraffozások élei a kurzorral megtalálhatók, és méretvonal kapcsolható hozzájuk. Bizonyos pontok asszociatívan méretezhetők, tehát a hozzájuk rendelt méretvonalak követik a változásokat. Ezeket a pontokat a pipa alakú kurzor mutatja. A többi pont szintén felhasználható a méretezés során, de ha a modell változása miatt eltűnik arról a helyről a referenciapont, a hozzá kapcsolódó méretvonal is törlődik. A nem asszociatív pontokat speciális kurzorforma azonosítja: pipa, mellette áthúzott A betűvel. Ha metszetvonalat törlünk a modellből, a hozzá kapcsolódó 3D metszeti kép is törlődik valamennyi munkalapról. 1/24

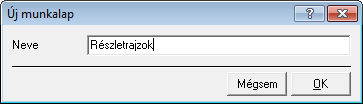

2 Új munkalap A menüparancs létrehoz egy üres munkalapot, mely az aktuális modellhez tartozik. Új munkalap csak akkor hozható létre, ha az aktív nézet egy munkalap nézet. Neve Adja meg az új munkalap nevét. A munkalap nevének egyedinek kell lennie a modellen belül, és nem haladhatja meg a 31 karaktert Munkalap átnevezés A megnyíló párbeszédablakban a modellhez tartozó összes munkalap látható és átnevezhető. A bal oldali listában kattintson kétszer a kívánt elemre a listában és írja be az új nevet. A munkalap új nevének is egyedinek kell maradnia a modellen belül. A jobb oldalon a kiválasztott munkalaphoz tartozó megjegyzés látható. 2/24

3 Munkalap törlés... A megnyíló párbeszédablakban a modellhez tartozó összes munkalap látható és közülük tetszőleges számú kijelölt elem törölhető egy lépésben. A kijelölt nevek piros színnel jelennek meg, az OK gomb lenyomásával törlődnek. A munkalapok törlése nem visszavonható művelet! A bal oldali listában válassza ki a törlendő elemeket. A jobb oldalon a kiválasztott munkalaphoz tartozó megjegyzés látható. A kijelölés lehetséges módjai: - Bal-kattintás : kijelöli a klikkelt munkalapot, az összes többi munkalap kijelölése megszűnik - Shift+ kattintás : az előzőleg és most klikkelt munkalap között a listában levő összes munkalapot kijelöli - Ctrl+ kattintás : a klikkelt munkalap kijelölődik, ha még nem volt kijelölve; kijelöltsége megszűnik, ha ki volt jelölve 3/24

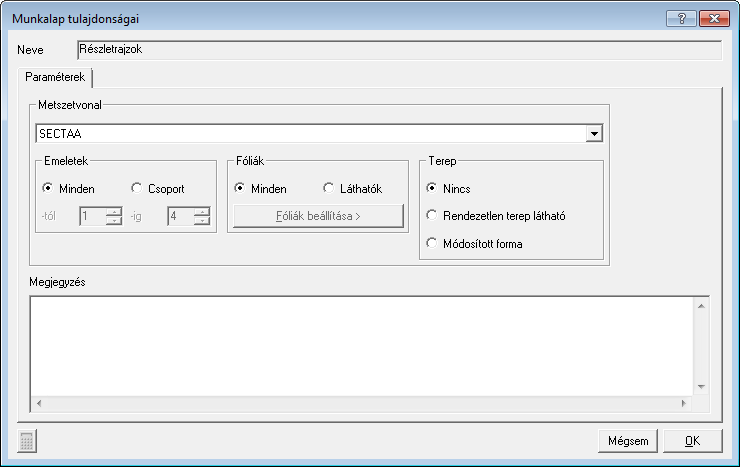

4 Munkalap tulajdonságai... A megnyíló párbeszédablakban az aktuális munkalap tulajdonságai jelennek meg és módosíthatók. Neve Megjeleníti a munkalap nézetben aktuálisan látható munkalap nevét. Metszetvonal A lenyíló listából válassza ki, melyik metszetet szeretné megjeleníteni a munkalapon. Az Emeletek, Fóliák és Terep paramétercsoportok akkor hozzáférhetők, ha a Metszetvonal mezőben valamelyik metszet neve van kiválasztva. Az Emeletek és Fóliák paramétercsoportok használatát lásd a 3D nézet beállítása Szűrők fejezetben. A Terep paraméterek leírását lásd az Opciók Nézet tulajdonságai Általános - Terep fejezetben. Megjegyzés A munkalaphoz megjegyzés fűzhető, gépelje be a mezőbe a kívánt szöveget. 4/24

5 Munkalap választás... A megnyíló párbeszédablakban a modellhez tartozó összes munkalap listája látható, amelyből kiválasztható, hogy az aktuális munkalap nézetben melyikük jelenjen meg. A bal oldali listában válassza ki, melyik munkalapot szeretné látni az aktuális nézetablakban. Az éppen megjelenített elem szürkítve jelenik meg. A jobb oldalon a kiválasztott munkalaphoz tartozó megjegyzés látható A 3D metszeti kép szétbontása A parancs a munkalapon lévő 3D metszeti képet vonalakká és sraffozásokká bontja szét, az eredeti 3D metszeti kép törlődik. Ránézésre a kép nem különbözik az eredetitől, de a metszet a továbbiakban nem követi a modellben végbemenő változásokat. 5/24

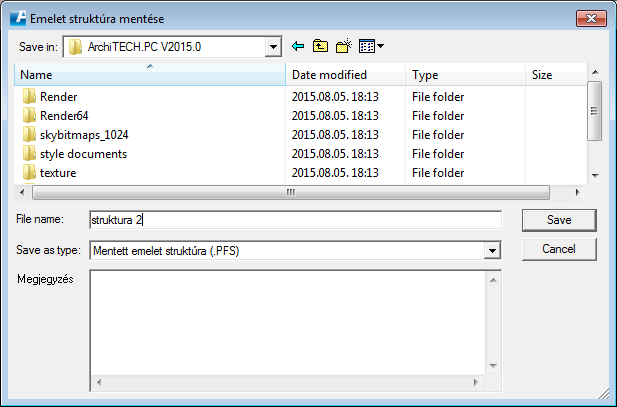

6 1.3 Emelet Emelet struktúra mentése... Az aktuális emelet struktúra.pfs kiterjesztésű fájlformátumban elmenthető. Az emeletekhez rendelt anyag és attribútum nem menthető el. Mentés helye Válassza ki a menteni kívánt fájl helyét. Fájl neve Gépelje be a menteni kívánt fájl nevét. Fájl típusa Válassza ki a fájl típusát (PFS). Megjegyzés Ebben a mezõben az elmentett állományhoz szöveges információ rendelhetõ, mely késõbb a beolvasás során a megfelelõ fájl kiválasztásában nyújthat segítséget. Gépelje be a kívánt szöveget. 6/24

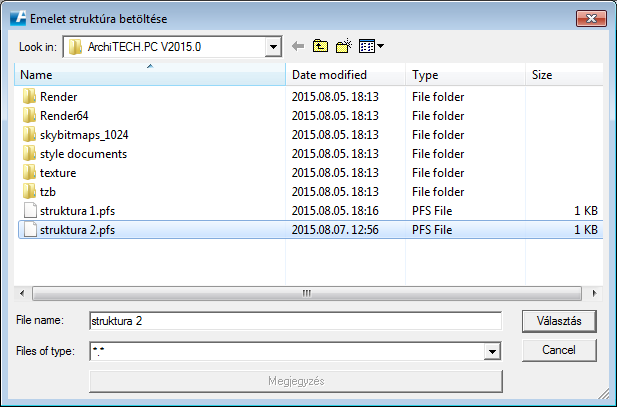

7 1.4 Emelet Emelet struktúra betöltése... Egy korábban elmentett emelet struktúra beolvasható az aktuális modellbe. Ha a beolvasott struktúra több emeletet tartalmaz, mint a jelenlegi modell, akkor a meglévő emeletek nem változnak, és új üres emeletek keletkeznek. Ha a beolvasott struktúra kevesebb emeletet tartalmaz, mint a modell, akkor néhány meglévő emelet törlődik. Legyen óvatos ezzel a lehetőséggel, mert ez a művelet nem állítható vissza! Helye Válassza ki a betöltni kívánt fájl helyét. Fájl neve Válassza ki a betölteni kívánt fájlt. Fájl típusa Válassza ki a fájl típusát (PFS). Megjegyzés A gomb lenyomásával megnyílik egy ablak, ahol a fájlhoz fűzött szöveges információ olvasható. 1.5 Képkezelés Jelenlegi munkaterület mentése A menüparancs segítségével a rajzterület aktuális zoom/pan állapota, valamint a kamera állása (3D nézet) rögzíthető. Ez az állapot később a munka során bármikor visszaállítható a Képkezelés Mentett munkaterület visszaállítása paranccsal. A menüparancs a Státusz sorban is megtalálható, Jobb kattintás a Mentett munkaterület visszaállítása/jelenlegi munkaterület mentése ikonon. 1.6 Képkezelés Mentett munkaterület visszaállítása A menüparancs segítségével a rajzterület egy korábban rögzített zoom/pan állapota, valamint a kamera állása (3D nézet) állítható vissza. A visszaállítandó állapot a Képkezelés Jelenlegi munkaterület mentése paranccsal menthető el. A menüparancs a Státusz sorban is megtalálható, Bal kattintás a Mentett munkaterület visszaállítása/jelenlegi munkaterület mentése ikonon. 7/24

8 2 Új eszközök A17 Perspektív téglalap kiegyenesítése (2D és munkalap nézetek) Valós helyszínről készült fotó bármelyik perspektivikusan torzult téglalapja alapján annak síkjáról elölnézeti képet generál. - Olvasson be a rajzterületre egy képet a Fájl Hozzáfűz paranccsal. - Négy kattintással rajzolja körbe azt a téglalapot, amelynek síkját frontális nézetben szeretné látni. A kattintások közül legalább egynek a képen kell lennie, a többi szükség esetén azon kívül is kerülhet. - A negyedik kattintás után a kép elölnézetté alakul, a perspektivikusan torzult téglalap a kép oldalaival párhuzamos téglalappá alakulva jelenik meg. Használata: - A Nagyítás menüparanccsal (vagy a hozzá kapcsolódó Státusz-sorbeli Nagyítás gombbal) állítsa be a felület valós méreteit, pl. egy ismert méretű ajtó vagy ablak segítségével. Ezután a téglalap síkja valós méretében jelenik meg. - A valós méretű síkról különféle mennyiségi adatok nyerhetők (hosszúság, felület), mely a listakészítés során használható fel, illetve a kiterített felületekről idomterv készíthető. A18 Kép vágás (2D és munkalap nézetek) Ezzel az eszközzel a Fájl Hozzáfűz paranccsal beolvasott képek mérete módosítható. Kattintson a kép kontúrvonalára vagy valamelyik sarokpontjára, és mozgassa el az egeret. Amennyiben a kép belseje felé mozdítja, a képről a program levágja a kieső részt. Ha kifelé mozdítja, szürke színnel kitöltött sávot ad hozzá. A9 Fotóba illesztés (3D nézet Szerkesztő mód) Az eszköz segítségével a modell néhány kattintással pontosan beilleszthető a valós helyszínről készült háttérfotóba. A művelethez az alábbi előkészületek szükségesek: - váltson 3D Edit módba - A 3D ablak megfelelõ paramétereit a következõ módon állítsa be (<3D Színezett és Fotorealisztikus kép beállítása > ) Fotorealisztikus kép beállítása / Fekete háttér + Alpha Channel: bekapcsolva Háttér beállítása / Kép opció: bekapcsolva, Fájl neve: háttérkép kiválasztása, Rögzített háttér: bekapcsolva, Eredeti képméret: bekapcsolva - a modell megfelelő koordinátarendszerbe mozgatása (vagy a koordináta-rendszer megfelelő transzformációja) úgy, hogy a referenciapont az origóba, a referenciatengelyek az X és Y tengelyek irányába essenek. Miután a szükséges előkészületek megtörténtek, a háttérképen 11 kattintásból álló sorozattal ki kell jelölni a megfelelő referencia irányokat és pontokat: 1 4 kattintás : az első négy kattintással jelöljön ki a fotón két, egymással párhuzamos egyenest, melyek az Xtengely irányába esnek, pl. egy ablak alsó és felső élét. 5 8 kattintás : újabb négy kattintással jelöljön ki további két, egymással párhuzamos egyenest, ezúttal az Ytengely irányában. Az X-irányú egyenesek piros színnel jelennek meg, az Y-irányúak kékkel. Egy-egy kattintás jelöli ki az egyenesek kezdő- és végpontját. Az első kattintás után a modell átlátszóvá válik, így a háttérkép jobban hozzáférhetővé válik. Ha a modell mégis zavaró lenne, a szokásos navigációs eszközökkel odébb mozgatható. 8/24

9 9. kattintás : a kilencedik kattintással a referenciapont beállítása történik meg, kattintson arra a pontra a képen, ahová a modell-beli origót szeretné helyezni. A modell beáll a megfelelő pozícióba, és ettől kezdve már nem mozgatható a navigációs eszközökkel. 10. kattintás : a tizedik kattintással a modell mérete pontosítható a háttérképnek megfelelően, akár az X- akár az Y-tengely irányában, amelyik megfelelőbb. Mozgassa a kurzort valamelyik irányba, a tengely mentén egy vastag piros vagy kék vonal jelzi, melyik tengelyen vagyunk éppen. A modell mérete a kurzor mozgásának megfelelően változik. Kattintson, amikor megfelelőnek találja. 11. kattintás : az utolsó, 11. kattintással a kép közepét kell kijelölni, ez általában a képernyő közepére esik és a kurzor automatikusan ebbe a pontba ugrik. A befejező kattintás előtt a kurzort még elmozdíthatja, a modell pozíciója ilyenkor még némileg változik. A középponttól való elmozgatásra akkor lehet szükség, ha a háttérként felhasznált kép nem eredeti méretében kerül felhasználásra, hanem annak csak egy részlete. Ebben az esetben van jelentősége a középpont pontos meghatározásának. G10 Födémáttörés másolása, H26 Tetőnyílás másolása, K10 Sraffozásnyílás másolása A nyílás elmozgatási vektorának meghatározása után megnyílik egy párbeszédablak, ahol beállítható, hogy hány példányban szeretnénk a nyílás másolatát létrehozni. 9/24

10 3 Új opciók 3.1 Emisszió (Textúra módosítása), emisszív textúrák A klasszikus típusú textúrákhoz új opció rendelhető: fénykibocsátó. A textúra készítő párbeszédablakban rendelkezhetünk erről az opcióról, és bármelyik meglévő textúra is kiegészíthető vele az alábbi megszorítások figyelembe vétele mellett: - az Átlátszóság és Érdesség paraméter csoportok nincsenek figyelembe véve - A Fényvisszaverés paraméter csoportban a következő elemek vesznek részt a textúra kialakításában: Keverés/Moduláció, Szín/Bitmap, Szín, Bitmap, X-Y méret - A RENDER+ típusú textúráknál a fénykibocsátás opció nem használható Emisszió A 0 érték azt jelenti, nincs fénykibocsátás, 0-tól eltérő értékkel a kibocsátott fényerő adható meg, WATT-ban értelmezve Metszet munkalap automatikus létrehozása (Opciók - Testreszabás Vegyes) A Metszet munkalap automatikus létrehozása opcióval a lenyíló listában kiválasztható, hogy a metszetvonalakhoz keletkező 3D metszeti képhez készüljön-e munkalap és munkalap nézet; ha készül, megnyíljon-e automatikusan; ha megnyílik, az váljon-e aktívvá. 3.3 Födém ref. vonala látható (Opciók Nézet tulajdonságai - Általános) 10/24

11 A paraméter bekapcsolt állapotában a 2D nézeten a födém sraffozásának referencia vonala kirajzolódik. Ennek a kapcsolónak az állásától függetlenül a rajzlap nézetbõl történõ nyomtatáskor a referencia vonal sohasem nyomtatódik ki. 3.4 Referenciavonal paraméter csoport (Födém, Sraffozás, Ív/Kör) Adja meg a födém/sraffozás/ív/kör referencia vonalának paramétereit: Vonaltípus, Vonalvastagság, Vonalszín. 11/24

12 4 Újdonságok a könyvtári egységekben 4.1 Új könyvtári egységek Kéménytestek TÁRGYAK\SZERKEZETEK\Kandallók/Kémények\Kéménytest 1 - Kéménytest 5 Ha a kéménytestet a tetősíkra szeretnénk helyezni, válasszuk az E7 Tetőablak elhelyezése eszközt. A kéménytest a kattintás helyére kerül, a tetőre vonatkozó könyvtári paraméterek automatikusan feltöltődnek a megfelelő értékekkel (Tető hajlásszöge, Tető függőleges vastagsága). A tetősíkban keletkezik egy, a kontúrt követő nyílás is. A kéménytest Magasság paramétere a gerinc felőli oldalon értelmezendő. A kéménytesteket nem csak tetősíkra lehet helyezni, hanem normál objektumként is használhatók, bármelyik tárgyelhelyező eszköz segítségével hozzáadhatók a modellhez. Ilyenkor ha pl. födémre (lapostető) helyezzük a kéményt, akkor a Tető hajlásszöge és a Tető függőleges vastagsága paraméterek értékét állítsuk 0.0-ra. Kéménytest 1 Kéménytest 3 Kéménytest 2 Kéménytest 4 Kéménytest 5 12/24

13 4.1.2 Úszómedence - TÁRGYAK\SZERKEZETEK\Úszómedence Az úszómedence tetszőleges zárt kontúrral megrajzolható, és kizárólag az E16 Tárgy készítés nyomvonal mentén eszköz használatával hozható létre. FONTOS! A kontúr rajzolásánál ügyeljen arra, hogy annak körüljárása az óramutató járásával megegyező legyen! Kültéri lámpák- TÁRGYAK\BERENDEZÉSEK\VILÁGÍTÁS\KÜLTÉRI VILÁGÍTÁS Az új lámpatestekben a fényforrás zárt felületekkel határolt. Használatuk kétféle módon is történhet, az eredmény eltérő hatású lesz : 1. Fényforrással és átlátszó lámpabúrával A Fényerő (WATT) paraméternek adjon 0-tól eltérő értéket, a Lámpaüveg textúrája paraméternek pedig válasszon átlátszó (üveg) textúrát. 2. Fényforrás nélkül, emisszív lámpabúrával A Fényerő (WATT) paraméternek adjon 0 értéket, a Lámpaüveg textúrája paraméternek pedig válasszon emisszív textúrát. A Fény színe paraméter ebben az esetben nem jut érvényre. Ezzel a paraméter kombinációval kizárólag RENDER+ módban lehet végleges képet készíteni! A lámpát tartalmazó képeket célszerű a Végleges kép számítása utómunkával paranccsal elkészíteni, mert így a végleges kép fényviszonyai pontosabban beállíthatók. Sok lámpa esetén az emisszív textúrák használatakor megnőhet a végleges kép számításának ideje, mivel a lámpabúrák számos kis felületből állnak. 13/24

14 Kerti lámpa 1 fényforrással és átlátszó lámpabúrával Kerti lámpa 1 fényforrás nélkül és emisszív lámpabúrával Kerti lámpa 2 fényforrással és átlátszó lámpabúrával Kerti lámpa 2 fényforrás nélkül és emisszív lámpabúrával Kerti lámpa 3 fényforrással és átlátszó lámpabúrával Kerti lámpa 3 fényforrás nélkül és emisszív lámpabúrával 14/24

15 Kerti lámpa 4 fényforrással és átlátszó lámpabúrával Reflektor fényforrással és átlátszó lámpabúrával Utcai lámpa 1 fényforrással és átlátszó lámpabúrával Kerti lámpa 4 fényforrás nélkül és emisszív lámpabúrával Reflektor fényforrás nélkül és emisszív lámpabúrával Utcai lámpa 1 fényforrás nélkül és emisszív lámpabúrával 15/24

16 Fali lámpa 3 fényforrással és átlátszó lámpabúrával Fali lámpa 4 fényforrással és átlátszó lámpabúrával Fali lámpa 3 fényforrás nélkül és emisszív lámpabúrával Fali lámpa 4 fényforrás nélkül és emisszív lámpabúrával 16/24

17 4.1.4 Mosdópultok TÁRGYAK\BERENDEZÉSEK\FÜRDŐSZOBA\Mosdópult szimpla, Mosdópult dupla A mosdópultokat a könyvtárban található alsószekrényre kell helyezni, ld: BERENDEZÉSEK\KONYHASZEKRÉNYEK 2\Dupla mosogató szekrény, Szimpla mosogató szekr Tetőgerinc-Tetőél TÁRGYAK\SZERKEZETEK\Tetőszerkezetek\Tetőgerinc-Tetőél Az objektum kizárólag az E14 Léc hozzáadása egy tetőhöz eszköz használatával hozható létre, 2D vagy 3D nézetekben. Tetőél rajzolásakor a nyomvonalat úgy határozza meg, hogy a kezdőpont legyen alacsonyabban. 17/24

18 4.1.6 Árnyékoló szerkezetek TÁRGYAK\SZERKEZETEK\Árnyékoló szerkezetek\ Árnyékolás vízsz. 1 Árnyékolás vízsz. 2 Árnyékolás lejtős 1 Árnyékolás lejtős 2 Árnyékolás függ. 1 Árnyékolás függ. 2 18/24

19 4.1.7 Párkányok TÁRGYAK\SZERKEZETEK\Homlokzati dísz\ A párkányok az E16 Tárgy készítés nyomvonal mentén eszköz segítségével hozhatók létre. Ereszcsatorna+Párkány 1 Ereszcsatorna+Párkány 2 Génoise klasszikus Génoise modern 19/24

20 4.1.8 Különböző formájú függönyfalak TÁRGYAK\SZERKEZETEK\Függönyfalak Függönyfal-szabálytalan Függönyfal-ellipszis Függönyfal-háromszög Függönyfal-trapéz Függönyfal-négyszög Függönyfal-szegmensív Garázs 5 AJTÓK\EGYEDI\Garázs 5 20/24

21 Háromszögű ny. 1 és Trapéz ny. 1 üres nyílások kiegészítése ABLAKOK\ÜRES NYÍLÁSOK Új paraméter a fenti két üres nyílás (ablak) objektumban: Felsõ sarokpont távolsága (a nyílás bal szélétől mérve). Ez lehetővé teszi, hogy az új függönyfal tárgyakat megfelelő alakú falnyílásba helyezzük. Háromszögű ny. 1 Trapéz ny. 1 21/24

22 4.2 Új textúrák Textúrák/FÉNYKIBOCSÁTÓ TEXTÚRÁK Alapszínek különböző fényerősséggel Sótégla 40W, Fénykibocsátó csempe, Fénykibocsátó víz 22/24

23 5 Egyebek 5.1 Új gombok illetve módosítások a Státusz sorban Mentett munkaterület visszaállítása/jelenlegi munkaterület mentése A gomb segítségével a rajzterület aktuális zoom/pan állapota és a kamera állása (3D nézetekben) rögzíthető, illetve visszaállítható. Jobb-kattintás az ikonon elmenti az aktuális állapotot, Bal-kattintás az ikonra visszaállítja a korábbi mentés szerinti állapotot. Ezek a funkciók menüparanccsal is elérhetők, ld: Képkezelés Jelenlegi munkaterület mentése, Képkezelés Mentett munkaterület visszaállítása Terep üzemmód: semmi/eredeti/módosított A háromállapotú ikonra kattintva a terep megjelenítési módjai közül választhatunk. Az ikon csak 3D nézetekben érhető el. Optimális nézet Jobb-kattintás az ikon az optimális nézetet az aktuális nézőpont iránya alapján generálja. 5.2 Emelet Emelet törlés... A megnyíló párbeszédablakban az emeletek láthatók és közülük tetszőleges számú kijelölt elem törölhető egy lépésben. A kijelölt nevek piros színnel jelennek meg, az OK gomb lenyomásával törlődnek. A bal oldali listában válassza ki a törlendő elemeket. A jobb oldalon a kiválasztott emelethez tartozó megjegyzés látható. 23/24

24 A kijelölés lehetséges módjai: - Bal-kattintás : bal kattintással kijelölhető bármelyik elem, ezzel megszűnik az összes korábbi kijelölést - Shift+kattintás : egymást követő sorok jelölhetők ki, kattintson a kívánt sorozat első és az utolsó elemére - Ctrl+kattintás : a sorban tetszőleges helyen lévő elemek jelölhetők ki egyszerre, kattintson rájuk egyenként 5.3 Emelet Emelet átnevezés... A megnyíló párbeszédablakban az emeletek listája látható és egymás után sorban több elem is átnevezhető. A bal oldali listában kattintson kétszer a kívánt elemre a listában és írja be az új nevet. A jobb oldalon a kiválasztott emelethez tartozó megjegyzés látható. 5.4 Vetítési módok a RENDER+-ban A RENDER+ módban valamennyi vetítési módban készíthetők képek. A végleges kép számítás során a feltétlenül ügyeljen arra, hogy a 3D ablak és a végleges kép vetítési módja megegyezzen, máskülönben hibás eredmény születik. 5.5 Gyorsítás a takart vonalas kép számításában A 3D-beli takart vonalas képek számítási sebessége a modell nagyságától és a processzormagok számától függően a korábbi érték 4-10-szeresére gyorsult. 5.6 Fastruktúrák állapotának megjegyzése A Projekt Elempaletta kezelés, Projekt Helyszínek kezelése és Projekt Attribútumok kezelése menüpontokban a fastuktúrák mejegyzik az utolsó használat során meglévő állapotukat (melyik mappa volt nyitva, melyik becsukva), és a legközelebbi használat során ugyanebben a formában nyílnak meg. 24/24
