1 ArchiTECH.PC 7.00 verzió újdonságai részletes leírás, a Súgó kiegészítése 1. Új fájl formátum kezelése 2. Új elemek az objektum könyvtárban 3. Új eszközök 4. Új menüpontok 5. Módosított jelölésrendszer a könyvtári objektumoknál (ajtó/ablak/tárgy/lépcső) 6. Textúrák/színek megjelenítése 2D nézetekben 7. Új paraméterek/opciók 8. Háttérbe illesztett végleges kép utólagos módosítása 1. Új fájl formátum kezelése.3ds Az Autodesk 3D Studio fájlformátuma a CAD programokban elterjedten használatos formátum, 3 dimenziós modellek tárolására. Felépítése: geometriai modell adatok, anyagtípus, textúra kép hivatkozás, simítási adatok, nézőpont, kamera és megvilágítási információk, valamint esetlegesen animációs adatok. 3DS fájl megnyitása A <Fájl - Megnyit 3DS fájl> parancs a kiválasztott 3DS állomány geometriai és textúra információt beolvassa és egy 3D ablakban megjeleníti. Első lépésként a megnyíló párbeszédablakban adja meg a 3D ablak nevét. Ezt követően újabb párbeszédablak nyílik meg, ahol az objektum mérete és pozíciója pontosítható. A.3DS fájlhoz tartozó textúrák számára az ArchiTECH.PC textúrakönyvtárban létrejön egy külön mappa, amelynek a neve a.3ds fájl nevével azonos. Ebben automatikus névvel (Tx, ahol x egy sorszám) tárolódnak a beolvasott. 3DS fájl számára szükséges textúrák. A textúrák képfájljai bemásolódnak a textúrakönyvtár mappájába. Ha ugyanazt a.3ds fájlt többször is megnyitja, nem keletkeznek újabb és újabb textúrák. Mentés 3DS formátumba A <Fájl Mentés mint 3DS fájl > parancs csak 3D nézet ablakból hívható meg, a látható modellből 3DS formátumú állományt generál. 2. Új elemek az objektum könyvtárban AJTÓK AJTÓK/EGYEDI/Egyszárnyú+tetőablak AJTÓK/EGYEDI/Kétszárnyú+tetőablak 1/18

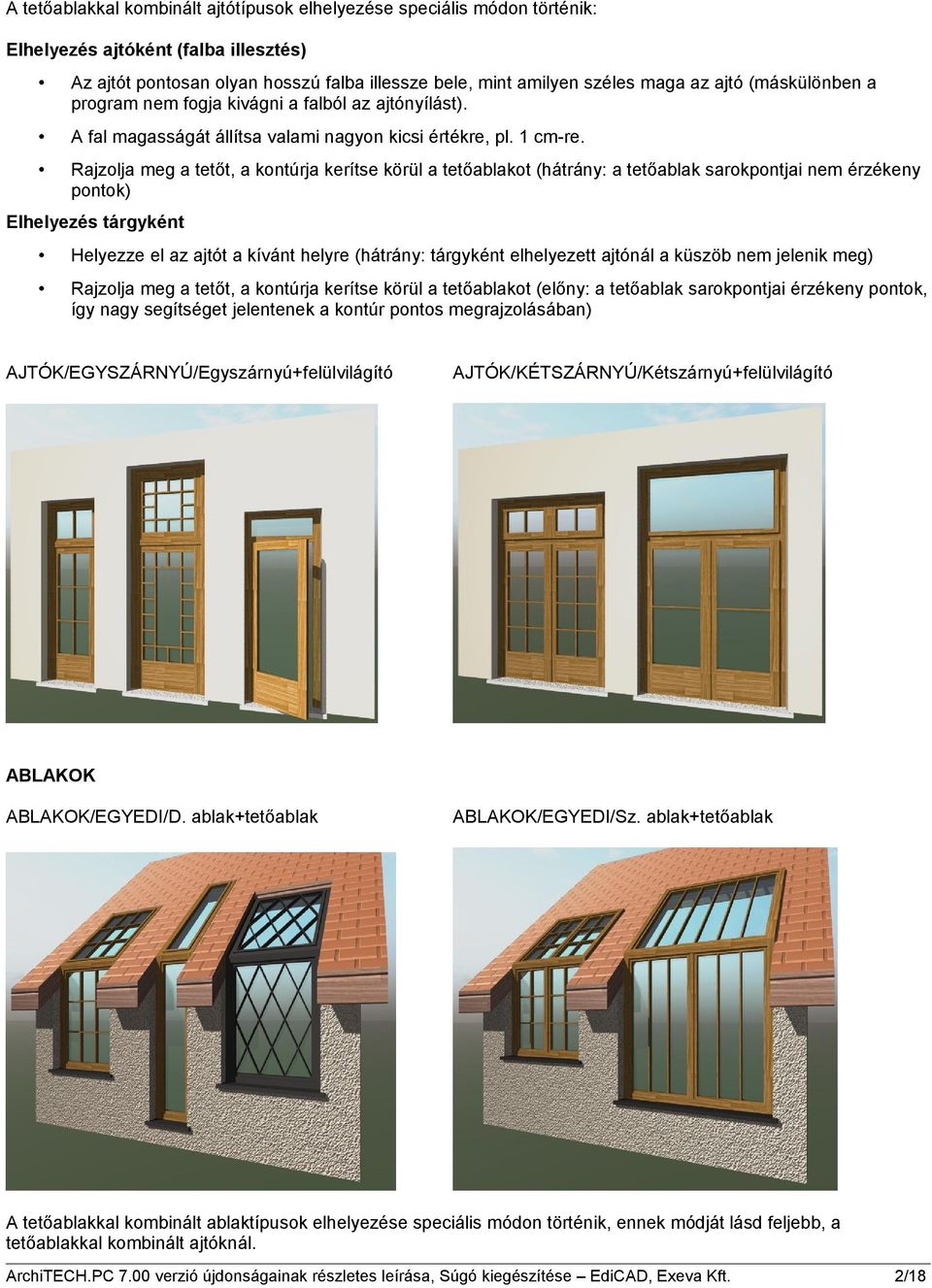

2 A tetőablakkal kombinált ajtótípusok elhelyezése speciális módon történik: Elhelyezés ajtóként (falba illesztés) Az ajtót pontosan olyan hosszú falba illessze bele, mint amilyen széles maga az ajtó (máskülönben a program nem fogja kivágni a falból az ajtónyílást). A fal magasságát állítsa valami nagyon kicsi értékre, pl. 1 cm-re. Rajzolja meg a tetőt, a kontúrja kerítse körül a tetőablakot (hátrány: a tetőablak sarokpontjai nem érzékeny pontok) Elhelyezés tárgyként Helyezze el az ajtót a kívánt helyre (hátrány: tárgyként elhelyezett ajtónál a küszöb nem jelenik meg) Rajzolja meg a tetőt, a kontúrja kerítse körül a tetőablakot (előny: a tetőablak sarokpontjai érzékeny pontok, így nagy segítséget jelentenek a kontúr pontos megrajzolásában) AJTÓK/EGYSZÁRNYÚ/Egyszárnyú+felülvilágító AJTÓK/KÉTSZÁRNYÚ/Kétszárnyú+felülvilágító ABLAKOK ABLAKOK/EGYEDI/D. ablak+tetőablak ABLAKOK/EGYEDI/Sz. ablak+tetőablak A tetőablakkal kombinált ablaktípusok elhelyezése speciális módon történik, ennek módját lásd feljebb, a tetőablakkal kombinált ajtóknál. 2/18

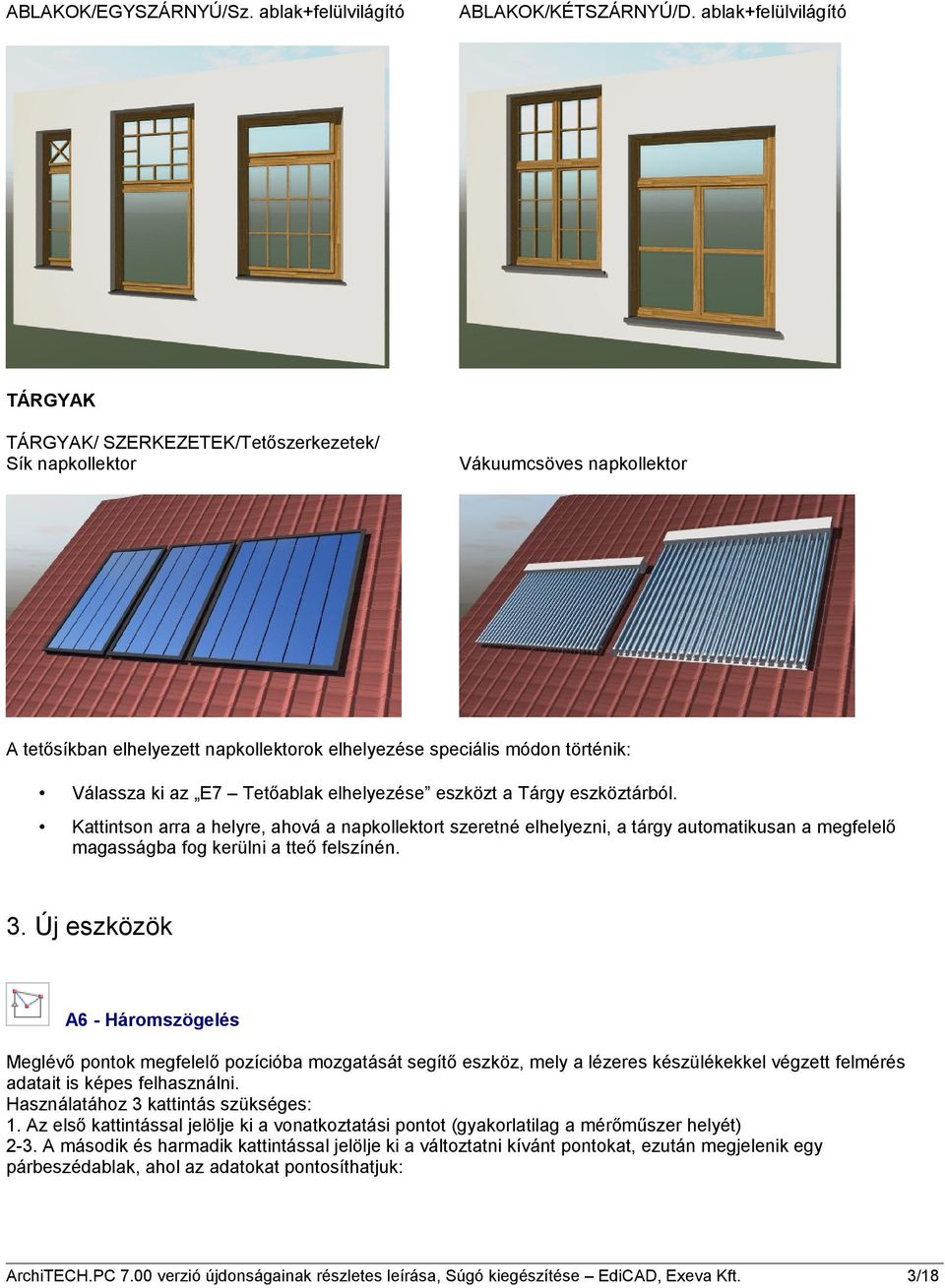

3 ABLAKOK/EGYSZÁRNYÚ/Sz. ablak+felülvilágító ABLAKOK/KÉTSZÁRNYÚ/D. ablak+felülvilágító TÁRGYAK TÁRGYAK/ SZERKEZETEK/Tetőszerkezetek/ Sík napkollektor Vákuumcsöves napkollektor A tetősíkban elhelyezett napkollektorok elhelyezése speciális módon történik: Válassza ki az E7 Tetőablak elhelyezése eszközt a Tárgy eszköztárból. Kattintson arra a helyre, ahová a napkollektort szeretné elhelyezni, a tárgy automatikusan a megfelelő magasságba fog kerülni a tteő felszínén. 3. Új eszközök A6 - Háromszögelés Meglévő pontok megfelelő pozícióba mozgatását segítő eszköz, mely a lézeres készülékekkel végzett felmérés adatait is képes felhasználni. Használatához 3 kattintás szükséges: 1. Az első kattintással jelölje ki a vonatkoztatási pontot (gyakorlatilag a mérőműszer helyét) 2-3. A második és harmadik kattintással jelölje ki a változtatni kívánt pontokat, ezután megjelenik egy párbeszédablak, ahol az adatokat pontosíthatjuk: 3/18

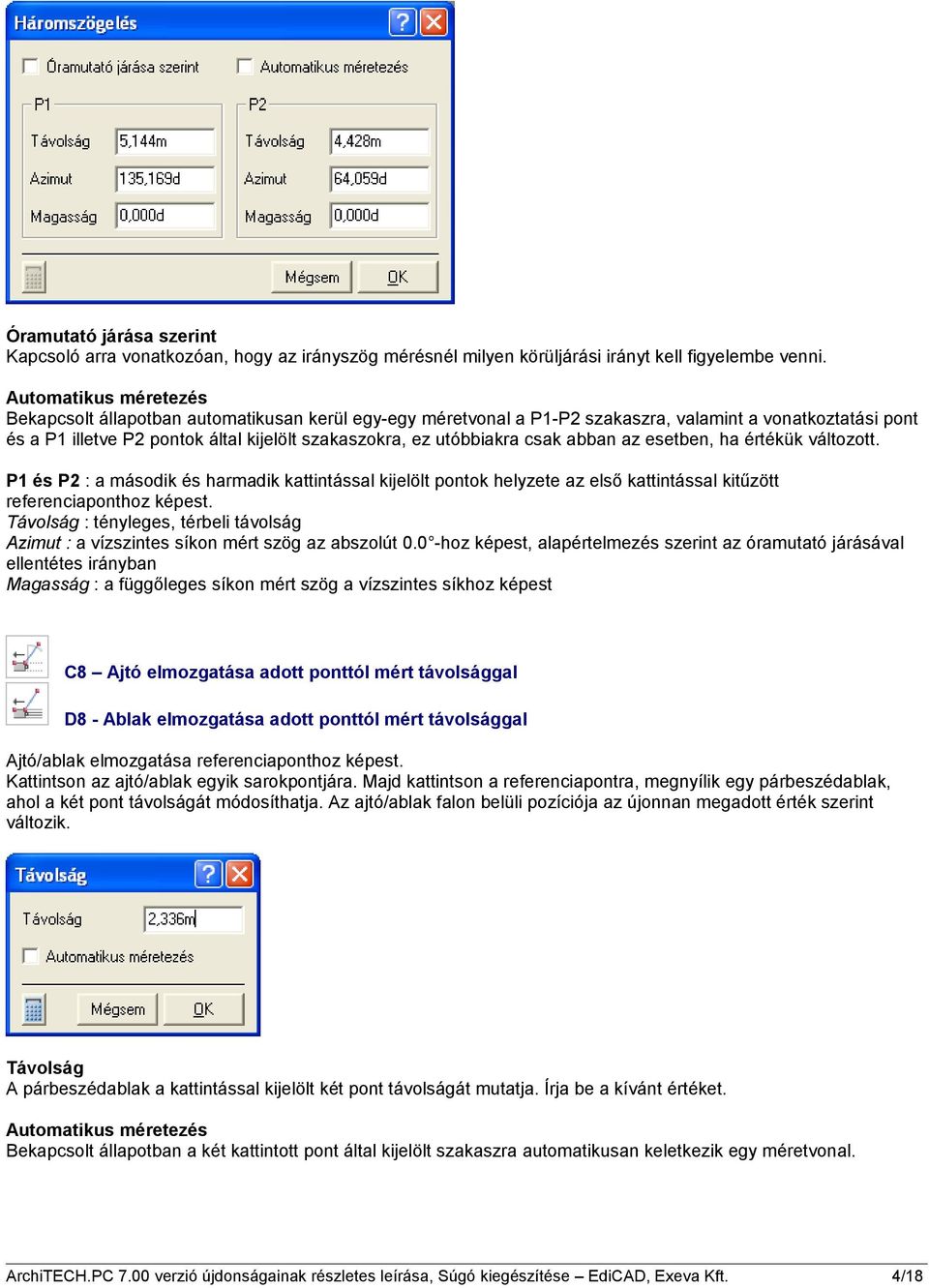

4 Óramutató járása szerint Kapcsoló arra vonatkozóan, hogy az irányszög mérésnél milyen körüljárási irányt kell figyelembe venni. Automatikus méretezés Bekapcsolt állapotban automatikusan kerül egy-egy méretvonal a P1-P2 szakaszra, valamint a vonatkoztatási pont és a P1 illetve P2 pontok által kijelölt szakaszokra, ez utóbbiakra csak abban az esetben, ha értékük változott. P1 és P2 : a második és harmadik kattintással kijelölt pontok helyzete az első kattintással kitűzött referenciaponthoz képest. Távolság : tényleges, térbeli távolság Azimut : a vízszintes síkon mért szög az abszolút 0.0 -hoz képest, alapértelmezés szerint az óramutató járásával ellentétes irányban Magasság : a függőleges síkon mért szög a vízszintes síkhoz képest C8 Ajtó elmozgatása adott ponttól mért távolsággal D8 - Ablak elmozgatása adott ponttól mért távolsággal Ajtó/ablak elmozgatása referenciaponthoz képest. Kattintson az ajtó/ablak egyik sarokpontjára. Majd kattintson a referenciapontra, megnyílik egy párbeszédablak, ahol a két pont távolságát módosíthatja. Az ajtó/ablak falon belüli pozíciója az újonnan megadott érték szerint változik. Távolság A párbeszédablak a kattintással kijelölt két pont távolságát mutatja. Írja be a kívánt értéket. Automatikus méretezés Bekapcsolt állapotban a két kattintott pont által kijelölt szakaszra automatikusan keletkezik egy méretvonal. 4/18

5 C9 Ajtó átméretezése adott ponttól mért távolsággal D9 Ablak átméretezése adott ponttól mért távolsággal Ajtó/ablak szélességének módosítása referenciaponthoz képest. Kattintson az ajtó/ablak egyik sarokpontjára. Majd kattintson a referenciapontra, megnyílik egy párbeszédablak, ahol a két pont távolságát módosíthatja. Az ajtó/ablak szélessége az újonnan megadott érték alapján számítva változik. A párbeszédablak használatát ld. A C8-D8 eszközök leírásánál. 4. Új menüpontok Elem paraméterei - a jobb kattintásra felugró menüben Jobb kattintás egy meglévő rajzelemen, a megnyíló párbeszédablakban az elemhez tartozó összes olyan numerikus paraméter megjelenik, amely a listakészítés során felhasználható, a beépített paraméterek és a felhasználó által készített paraméterek (attribútumok) egyaránt. A táblázatban szereplő paraméterek halmaza egyben, vagy soronként kiválasztva a vágóasztalra másolható és onnan más alkalmazások számára elérhető. A párbeszédablak az összes megnyitott alkalmazás ablakának tetejére kerül, így mindvégig látható és elérhető marad, míg a benne szereplő adatokkal dolgozunk. A táblázatban végzett műveletek eredménye (dossziék, kijelölések ) rendszerszintű, a program elemtípusonként tárolja ezeket az információkat *.hrc kiterjesztésű fájlokban. Paraméterek táblázata A rajzelemhez tartozó paraméterek listája. A lista elemei közül kiválaszthatjuk, melyeket szeretnénk a vágóasztalra másolni. A kijelölés módja függ attól, hogy a Nézet menüben melyik megjelenítési módot választottuk. Szerkesztés menü A Fastruktúra módban további műveletekre is lehetőségünk van a beépített paraméterek esetében, ezeket a Szerkesztés menüben, illetve a jobb kattintásra megjelenő menüben találjuk. Az első három parancs dossziék létrehozására, átnevezésére, törlésére szolgál. A dossziék segítségével a táblázat jobb átláthatósága érdekében a paramétereket tetszés szerint különféle szempontok alapján csoportosíthatjuk. Könyvtár létrehozás Dosszié létrehozása. Adja meg a dosszié nevét. Mappa átnevezés Meglévő dosszié átnevezése. Álljon a dossziéra és hívja meg a parancsot, majd adja meg az új nevet. Könyvtár törlése Dosszié törlése. Álljon a dossziéra és hívja meg a parancsot, a dosszié törlődik, a korábban ide mozgatott paraméterek visszakerülnek a gyökérbe. A kijelölt paraméterek áthelyezése ide A megjelölt paraméterek egyetlen művelettel átmozgathatók a megfelelő dossziéba. Először jelölje ki a paramétereket, majd álljon rá arra a dossziéra, amelyikbe szeretné őket átmozgatni, végül hívja meg a parancsot. Minden kijelölés megszüntetése A paraméterek megjelölése ezzel a paranccsal egy művelettel megszüntethető. Nézet menü Fastruktúra Kijelölés Fastruktúra módban: Kettős kattintás a megfelelő soron, az ikon jelzése megváltozik, piros pipával egészül ki. 5/18

6 Lista A paraméterek halmaza ABC-sorrendbe rendezett listaként jelenik meg. A megjelölt paraméterek piros színűek. A paraméterek megjelölése a következő módon történhet: - Több egymást követő sor kijelöléséhez álljunk az első sorra, majd a Shift billentyű lenyomásával álljunk az utolsó sorra. - Nem egymást követő sorok esetén a Ctrl billentyű lenyomása mellett kattintsunk a kívánt elemeket tartalmazó sorokra. - Nem egymást követő tömbök esetén a Ctrl és a Shift billentyűk kombinálásával jelölhetjük meg a kívánt elemek halmazát. 6/18

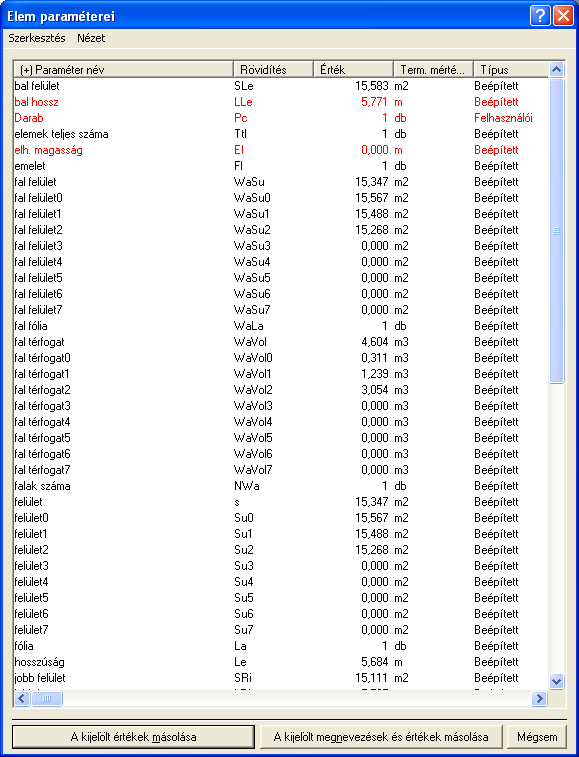

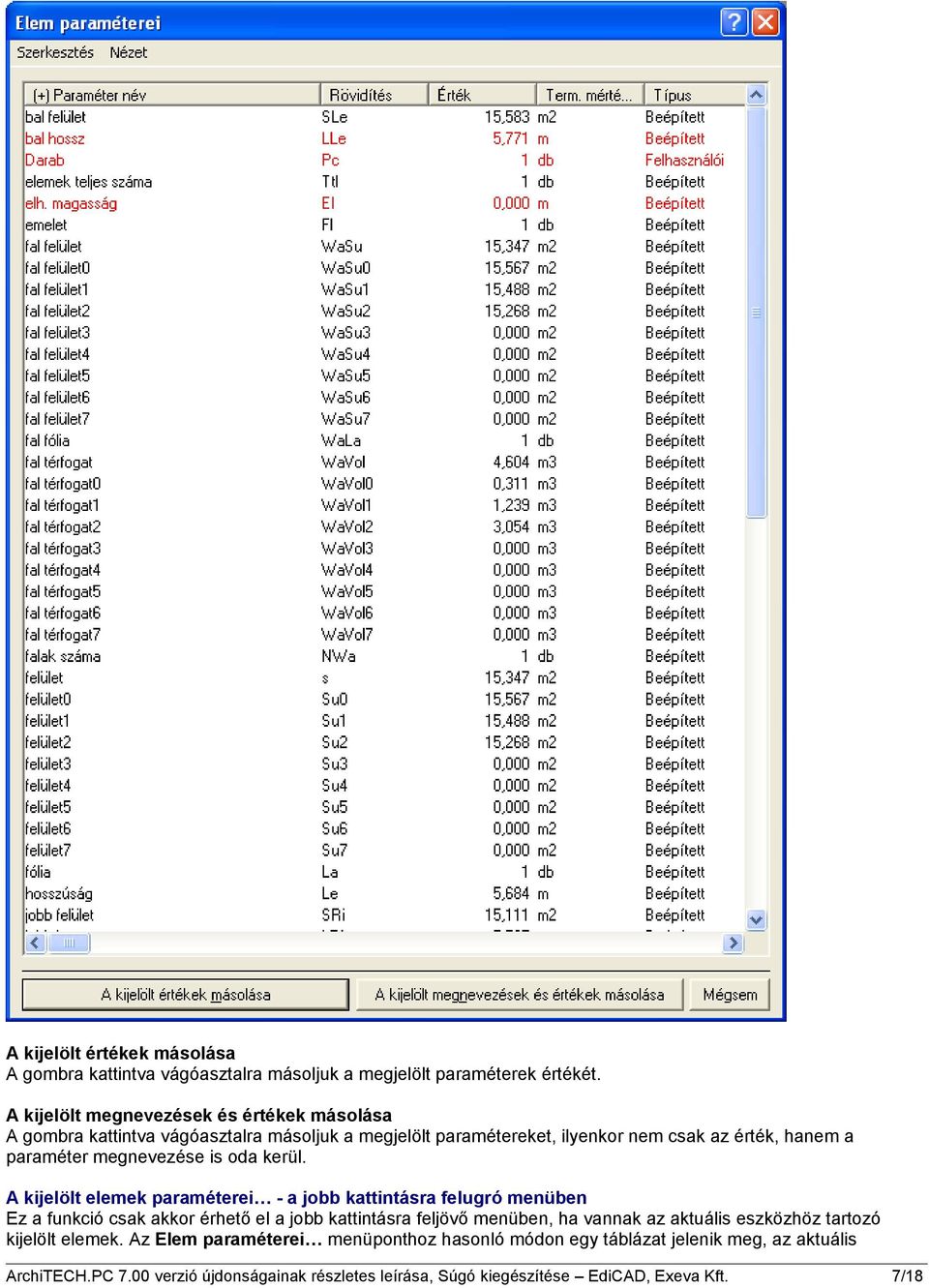

7 A kijelölt értékek másolása A gombra kattintva vágóasztalra másoljuk a megjelölt paraméterek értékét. A kijelölt megnevezések és értékek másolása A gombra kattintva vágóasztalra másoljuk a megjelölt paramétereket, ilyenkor nem csak az érték, hanem a paraméter megnevezése is oda kerül. A kijelölt elemek paraméterei - a jobb kattintásra felugró menüben Ez a funkció csak akkor érhető el a jobb kattintásra feljövő menüben, ha vannak az aktuális eszközhöz tartozó kijelölt elemek. Az Elem paraméterei menüponthoz hasonló módon egy táblázat jelenik meg, az aktuális 7/18

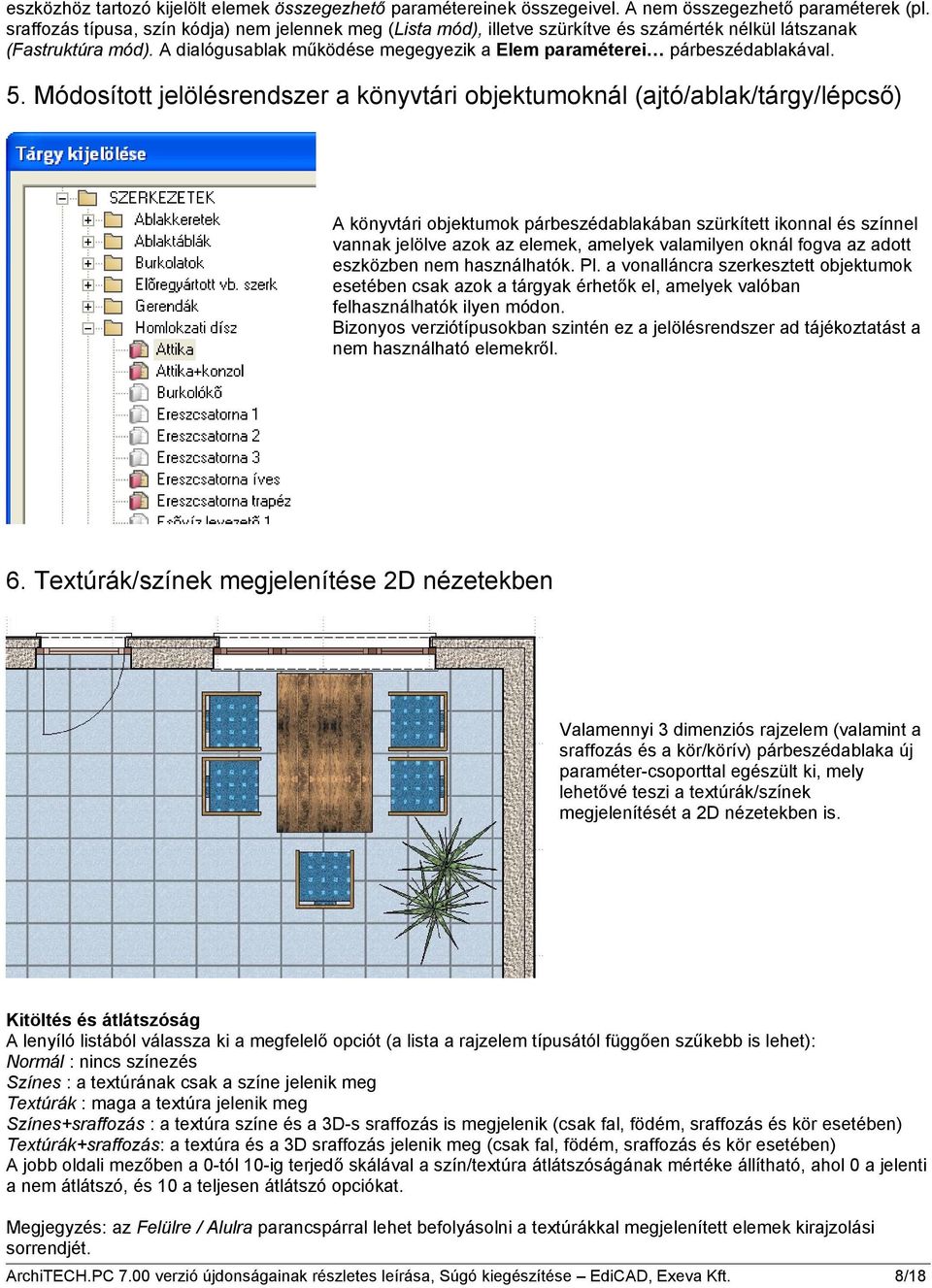

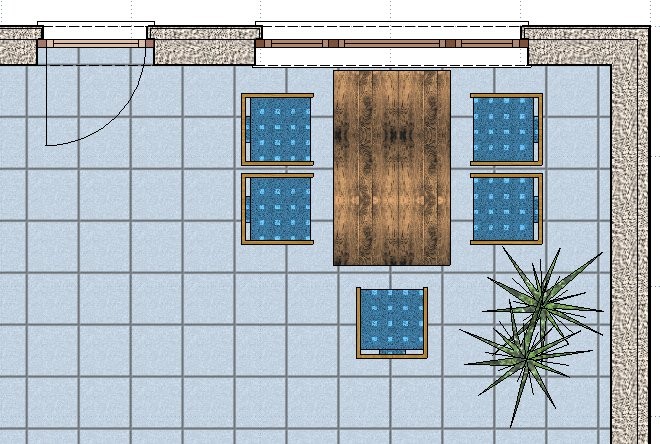

8 eszközhöz tartozó kijelölt elemek összegezhető paramétereinek összegeivel. A nem összegezhető paraméterek (pl. sraffozás típusa, szín kódja) nem jelennek meg (Lista mód), illetve szürkítve és számérték nélkül látszanak (Fastruktúra mód). A dialógusablak működése megegyezik a Elem paraméterei párbeszédablakával. 5. Módosított jelölésrendszer a könyvtári objektumoknál (ajtó/ablak/tárgy/lépcső) A könyvtári objektumok párbeszédablakában szürkített ikonnal és színnel vannak jelölve azok az elemek, amelyek valamilyen oknál fogva az adott eszközben nem használhatók. Pl. a vonalláncra szerkesztett objektumok esetében csak azok a tárgyak érhetők el, amelyek valóban felhasználhatók ilyen módon. Bizonyos verziótípusokban szintén ez a jelölésrendszer ad tájékoztatást a nem használható elemekről. 6. Textúrák/színek megjelenítése 2D nézetekben Valamennyi 3 dimenziós rajzelem (valamint a sraffozás és a kör/körív) párbeszédablaka új paraméter-csoporttal egészült ki, mely lehetővé teszi a textúrák/színek megjelenítését a 2D nézetekben is. Kitöltés és átlátszóság A lenyíló listából válassza ki a megfelelő opciót (a lista a rajzelem típusától függően szűkebb is lehet): Normál : nincs színezés Színes : a textúrának csak a színe jelenik meg Textúrák : maga a textúra jelenik meg Színes+sraffozás : a textúra színe és a 3D-s sraffozás is megjelenik (csak fal, födém, sraffozás és kör esetében) Textúrák+sraffozás: a textúra és a 3D sraffozás jelenik meg (csak fal, födém, sraffozás és kör esetében) A jobb oldali mezőben a 0-tól 10-ig terjedő skálával a szín/textúra átlátszóságának mértéke állítható, ahol 0 a jelenti a nem átlátszó, és 10 a teljesen átlátszó opciókat. Megjegyzés: az Felülre / Alulra parancspárral lehet befolyásolni a textúrákkal megjelenített elemek kirajzolási sorrendjét. 8/18

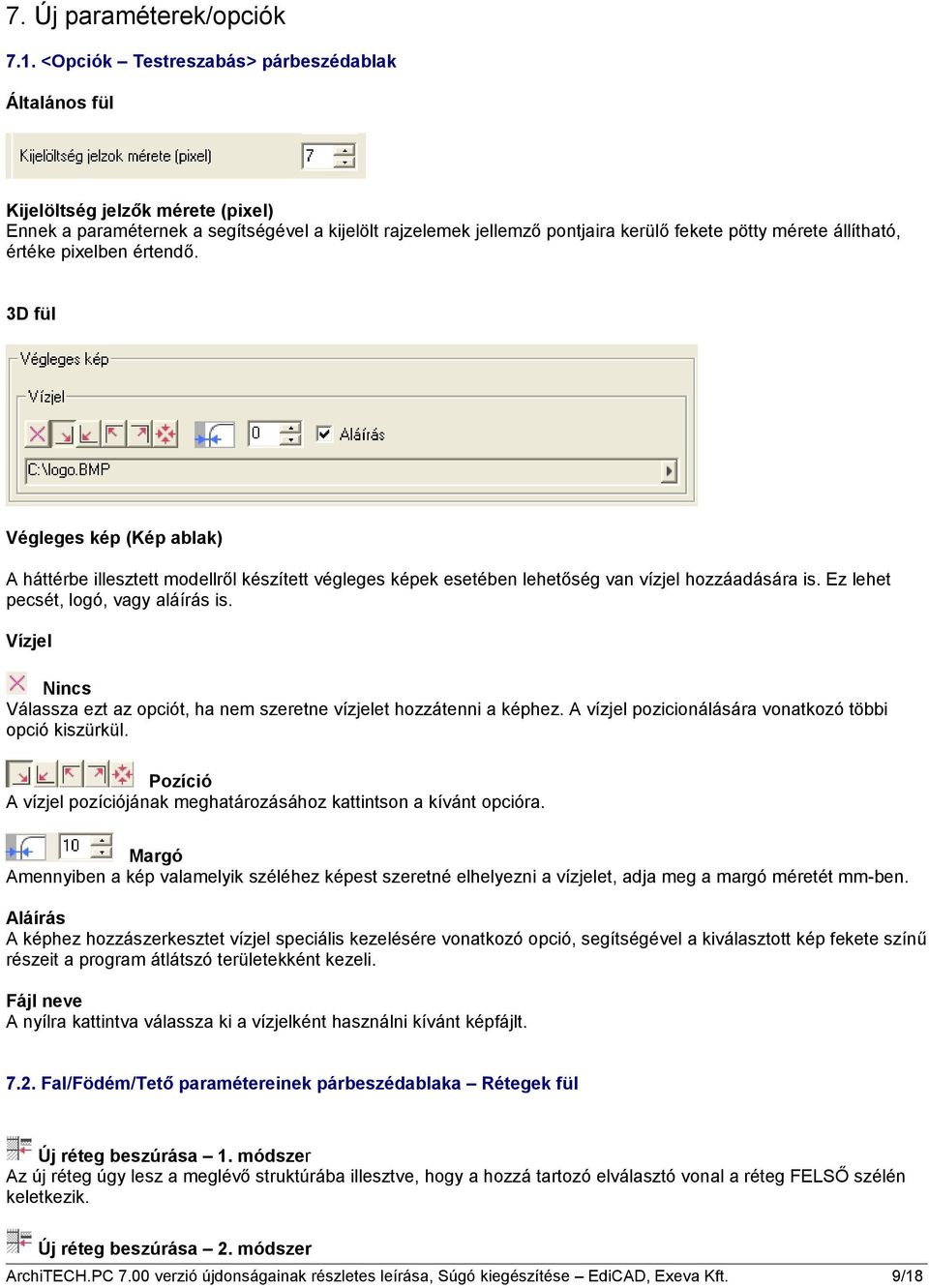

9 7. Új paraméterek/opciók 7.1. <Opciók Testreszabás> párbeszédablak Általános fül Kijelöltség jelzők mérete (pixel) Ennek a paraméternek a segítségével a kijelölt rajzelemek jellemző pontjaira kerülő fekete pötty mérete állítható, értéke pixelben értendő. 3D fül Végleges kép (Kép ablak) A háttérbe illesztett modellről készített végleges képek esetében lehetőség van vízjel hozzáadására is. Ez lehet pecsét, logó, vagy aláírás is. Vízjel Nincs Válassza ezt az opciót, ha nem szeretne vízjelet hozzátenni a képhez. A vízjel pozicionálására vonatkozó többi opció kiszürkül. Pozíció A vízjel pozíciójának meghatározásához kattintson a kívánt opcióra. Margó Amennyiben a kép valamelyik széléhez képest szeretné elhelyezni a vízjelet, adja meg a margó méretét mm-ben. Aláírás A képhez hozzászerkesztet vízjel speciális kezelésére vonatkozó opció, segítségével a kiválasztott kép fekete színű részeit a program átlátszó területekként kezeli. Fájl neve A nyílra kattintva válassza ki a vízjelként használni kívánt képfájlt Fal/Födém/Tető paramétereinek párbeszédablaka Rétegek fül Új réteg beszúrása 1. módszer Az új réteg úgy lesz a meglévő struktúrába illesztve, hogy a hozzá tartozó elválasztó vonal a réteg FELSŐ szélén keletkezik. Új réteg beszúrása 2. módszer 9/18

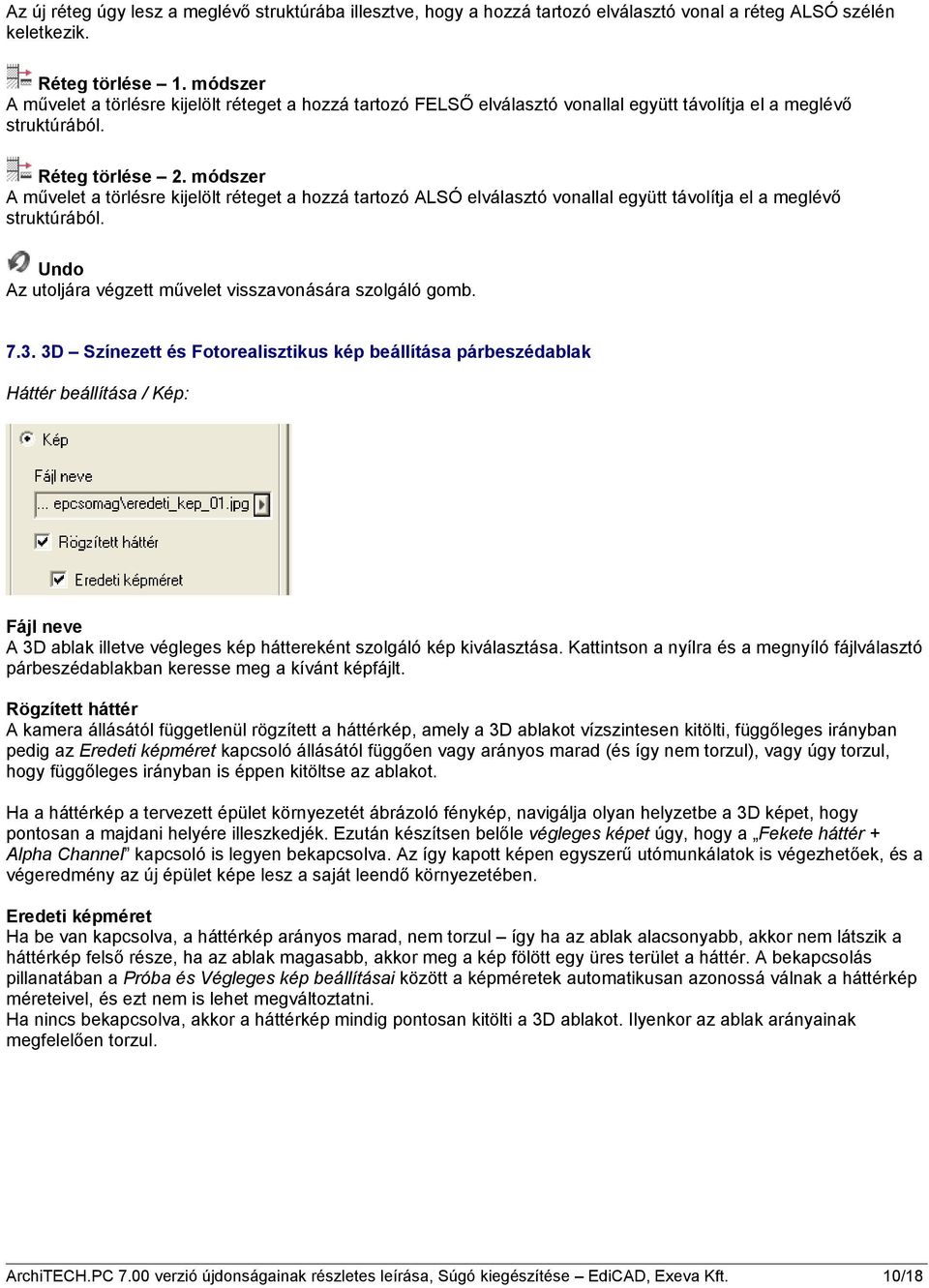

10 Az új réteg úgy lesz a meglévő struktúrába illesztve, hogy a hozzá tartozó elválasztó vonal a réteg ALSÓ szélén keletkezik. Réteg törlése 1. módszer A művelet a törlésre kijelölt réteget a hozzá tartozó FELSŐ elválasztó vonallal együtt távolítja el a meglévő struktúrából. Réteg törlése 2. módszer A művelet a törlésre kijelölt réteget a hozzá tartozó ALSÓ elválasztó vonallal együtt távolítja el a meglévő struktúrából. Undo Az utoljára végzett művelet visszavonására szolgáló gomb D Színezett és Fotorealisztikus kép beállítása párbeszédablak Háttér beállítása / Kép: Fájl neve A 3D ablak illetve végleges kép háttereként szolgáló kép kiválasztása. Kattintson a nyílra és a megnyíló fájlválasztó párbeszédablakban keresse meg a kívánt képfájlt. Rögzített háttér A kamera állásától függetlenül rögzített a háttérkép, amely a 3D ablakot vízszintesen kitölti, függőleges irányban pedig az Eredeti képméret kapcsoló állásától függően vagy arányos marad (és így nem torzul), vagy úgy torzul, hogy függőleges irányban is éppen kitöltse az ablakot. Ha a háttérkép a tervezett épület környezetét ábrázoló fénykép, navigálja olyan helyzetbe a 3D képet, hogy pontosan a majdani helyére illeszkedjék. Ezután készítsen belőle végleges képet úgy, hogy a Fekete háttér + Alpha Channel kapcsoló is legyen bekapcsolva. Az így kapott képen egyszerű utómunkálatok is végezhetőek, és a végeredmény az új épület képe lesz a saját leendő környezetében. Eredeti képméret Ha be van kapcsolva, a háttérkép arányos marad, nem torzul így ha az ablak alacsonyabb, akkor nem látszik a háttérkép felső része, ha az ablak magasabb, akkor meg a kép fölött egy üres terület a háttér. A bekapcsolás pillanatában a Próba és Végleges kép beállításai között a képméretek automatikusan azonossá válnak a háttérkép méreteivel, és ezt nem is lehet megváltoztatni. Ha nincs bekapcsolva, akkor a háttérkép mindig pontosan kitölti a 3D ablakot. Ilyenkor az ablak arányainak megfelelően torzul. 10/18

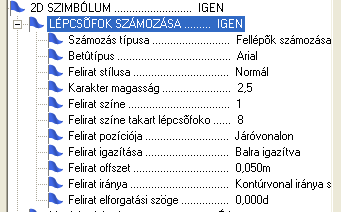

11 7.4. Lépcsők Nyomvonal alatt gyámolított lépcsők A lépcsők Pofapalló elhelyezés: paramétere újabb elemmel egészült ki: Járóvonal mentén. Ezzel az opcióval a járóvonal nyomvonala alatt gyámolított lépcsők készíthetők Lépcsőfokok számozása Valamennyi lépcső új paraméter-csoporttal egészült ki (a 2D SZIMBÓLUM csoport alatt): LÉPCSŐFOK SZÁMOZÁSA. Használatával a lépcsőfokokhoz vagy a járólapokhoz automatikusan generált sorszám rendelhető, a paraméterek segítségével ennek a feliratnak pozícióját, és egyéb tulajdonságait határozzák meg. 11/18

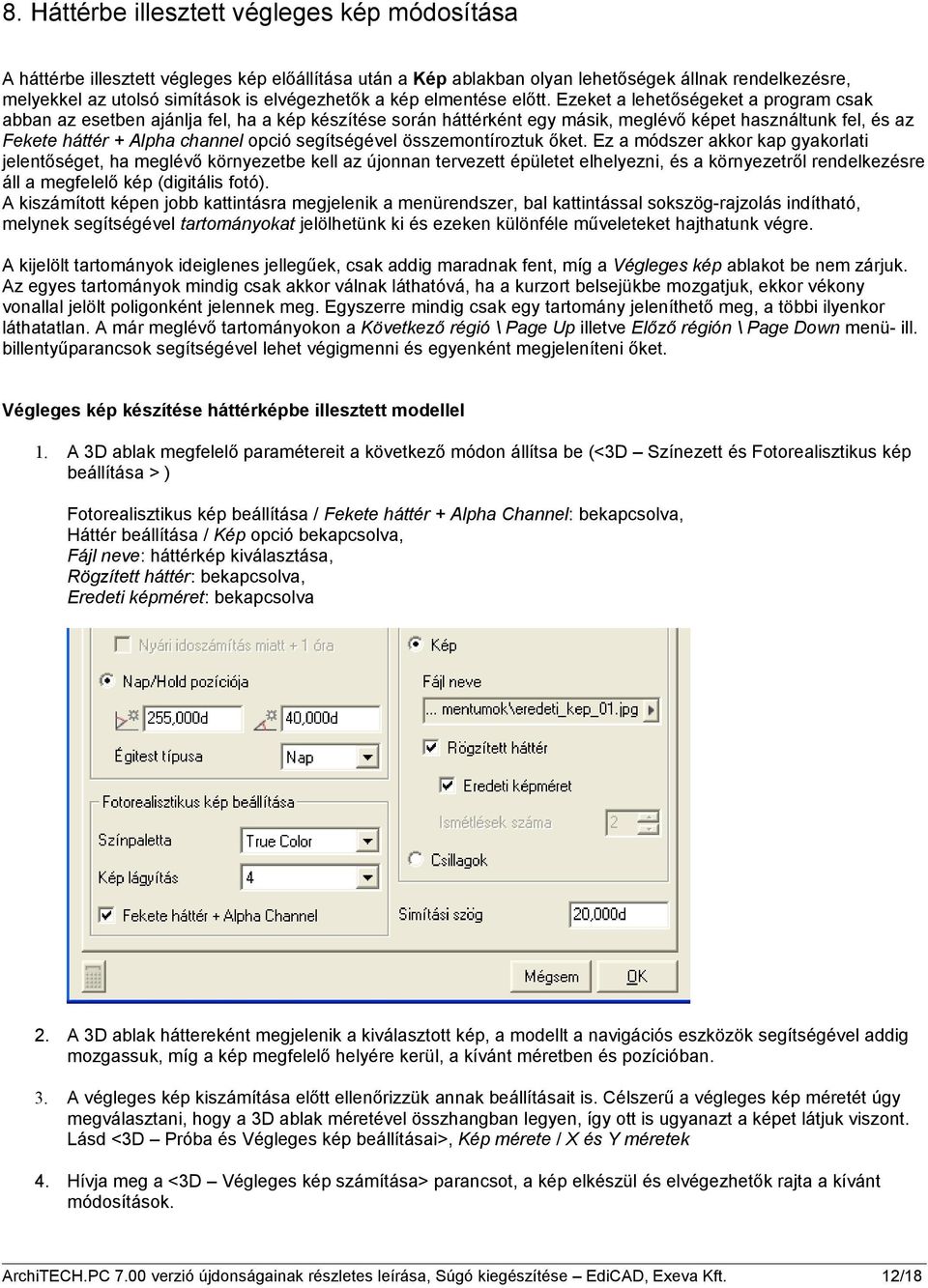

12 8. Háttérbe illesztett végleges kép módosítása A háttérbe illesztett végleges kép előállítása után a Kép ablakban olyan lehetőségek állnak rendelkezésre, melyekkel az utolsó simítások is elvégezhetők a kép elmentése előtt. Ezeket a lehetőségeket a program csak abban az esetben ajánlja fel, ha a kép készítése során háttérként egy másik, meglévő képet használtunk fel, és az Fekete háttér + Alpha channel opció segítségével összemontíroztuk őket. Ez a módszer akkor kap gyakorlati jelentőséget, ha meglévő környezetbe kell az újonnan tervezett épületet elhelyezni, és a környezetről rendelkezésre áll a megfelelő kép (digitális fotó). A kiszámított képen jobb kattintásra megjelenik a menürendszer, bal kattintással sokszög-rajzolás indítható, melynek segítségével tartományokat jelölhetünk ki és ezeken különféle műveleteket hajthatunk végre. A kijelölt tartományok ideiglenes jellegűek, csak addig maradnak fent, míg a Végleges kép ablakot be nem zárjuk. Az egyes tartományok mindig csak akkor válnak láthatóvá, ha a kurzort belsejükbe mozgatjuk, ekkor vékony vonallal jelölt poligonként jelennek meg. Egyszerre mindig csak egy tartomány jeleníthető meg, a többi ilyenkor láthatatlan. A már meglévő tartományokon a Következő régió \ Page Up illetve Előző régión \ Page Down menü- ill. billentyűparancsok segítségével lehet végigmenni és egyenként megjeleníteni őket. Végleges kép készítése háttérképbe illesztett modellel 1. A 3D ablak megfelelő paramétereit a következő módon állítsa be (<3D Színezett és Fotorealisztikus kép beállítása > ) Fotorealisztikus kép beállítása / Fekete háttér + Alpha Channel: bekapcsolva, Háttér beállítása / Kép opció bekapcsolva, Fájl neve: háttérkép kiválasztása, Rögzített háttér: bekapcsolva, Eredeti képméret: bekapcsolva 2. A 3D ablak háttereként megjelenik a kiválasztott kép, a modellt a navigációs eszközök segítségével addig mozgassuk, míg a kép megfelelő helyére kerül, a kívánt méretben és pozícióban. 3. A végleges kép kiszámítása előtt ellenőrizzük annak beállításait is. Célszerű a végleges kép méretét úgy megválasztani, hogy a 3D ablak méretével összhangban legyen, így ott is ugyanazt a képet látjuk viszont. Lásd <3D Próba és Végleges kép beállításai>, Kép mérete / X és Y méretek 4. Hívja meg a <3D Végleges kép számítása> parancsot, a kép elkészül és elvégezhetők rajta a kívánt módosítások. 12/18

13 Tartományok meghatározása A tartományok meghatározása poligon rajzolással történik a Átlátszó, Árnyékos és Folt típusok esetében. A poligonok rajzolása az ArchiTECH.PC-ben megszokott módon történik, némi speciális kiegészítéssel: - Sarokpontok meghatározása egy-egy bal-kattintással, bezárás dupla kattintással az utolsó ponton. Az utolsóként definiált sarokpont a Backspace billentyűvel törölhető, az ESC billentyűvel pedig az egész tartomány definíciót meg lehet szakítani. - Az egérgomb folyamatos lenyomásával és az egér mozgatásával is kijelölhető a tartomány, ez kombinálható a hagyományos kattintásos módszerrel is. - A poligon rajzolásának idejére a gumivonal színe ideiglenesen megváltoztatható, ha olyan részen kell rajzolni, ahol az alapértelmezett vonalszín nem jól látszik. Nyomja le a J billentyűt akár többször egymás után is, a vonal színe átváltozik. Tartományok típusai Ez a menücsoport a tartományok típusának meghatározását teszi lehetővé. Mielőtt megrajzol egy tartományt, a jobb kattintásra felugró menüből válassza ki annak típusát attól függően, mit szeretne ott elérni: Átlátszó régió Ebben a tartománytípusban a számított kép helyett az alátétként használt kép látszik. Használata abban az esetben célszerű, amikor az alátét képen olyan objektum is látható, ami a számított képként megjelenő modellnél közelebb esik a megfigyelőhöz és eltakarja a modell egy részét. Ilyen esetben a tartomány pontosabb kijelölése érdekében érdemes az Átlátszóbb számított kép \ + menüparancsot alkalmazni, segítségével a számított kép áttetszővé tehető és az alatta lévő részletek láthatóvá válnak. Amikor készen van a tartomány kijelölése, a Kevésbé átlátszó számított kép \ - paranccsal visszaállítható a számított kép eredeti állapota és ellenőrizhető az eredmény. Árnyékos régió Olyan tartomány, ahol a kép részlete sötétebbre állítható, árnyékot imitálva. Használata olyankor ajánlott, amikor a számított kép bizonyos felületeire árnyékot vetnek azok az objektumok, amelyek a modell és a nézőpont közé esnek (fa, lámpaoszlop, az utca túloldalán lévő épületek stb.). Kétféle lehetőség is kínálkozik az árnyékok tekintetében: Globális: az Árnyékos régió meghatározásakor alapértelmezésként mindig globális tartomány jön létre, ami azt jelenti, hogy valamennyi így létrehozott tartomány egyszerre sötétíthető ill. tehető világosabbá a Árnyékok sötétebbek \ Shift + és Árnyékok világosabbak \ Shift - menü- ill. billenytűparancsokkal. Egyedi: szükség esetén bármelyik globális árnyékos tartomány egyedileg is sötétebbé vagy világosabbá tehető. Ehhez a kurzort a tartomány fölé kell mozgatni, és amikor láthatóvá válik a tartományt jelző poligon, hívja meg a Régió módosítása \ E parancsot. Folt Kitöltésre szánt tartomány, melybe egy másik képet illeszthetünk be. Amennyiben a tartomány mérete nagyobb, mint a beilleszteni kívánt kép, a rendelkezésre álló területet csempeszerűen tölti ki a képpel, ellenkező esetben pedig a tartomány kontúrjával körbevágja. A beillesztett kép származhat a merevlemezről vagy a belső vágóasztalról is, ahová a Csempe téglalapból paranccsal a belső vágólapra másolt csempével kitölti. A beilleszteni kívánt kép a Régió módosítása \ E parancs segítségével választható ki. A parancs meghívása előtt mozgassa az egeret a tartomány fölé. Csempe téglalapból A két kattintással kijelölt téglalap tartalma egy belső vágóasztalra kerül, ez a csempe később forrásként szolgálhat a Folt parancs használata során. Több csempe is kijelölhető a képen, ezek bármelyike felhasználható a későbbiekben. Nagyított képrészlet \ Shift Enter Egy lépéses, kétszeres mértékű nagyítás. A parancs meghívása után a kép kinagyított részlete téglalap alakú területként jelenik meg. Az egérgörgő le-fel mozgatásával további nagyítás-kicsinyítés végezhető. 13/18

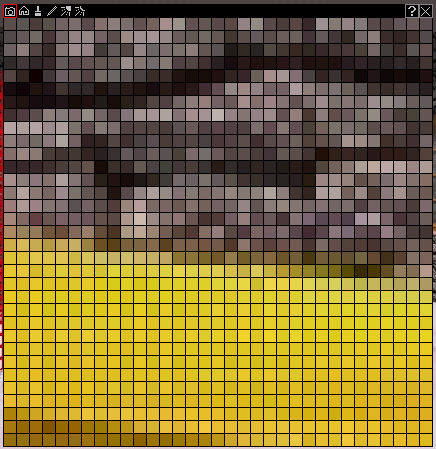

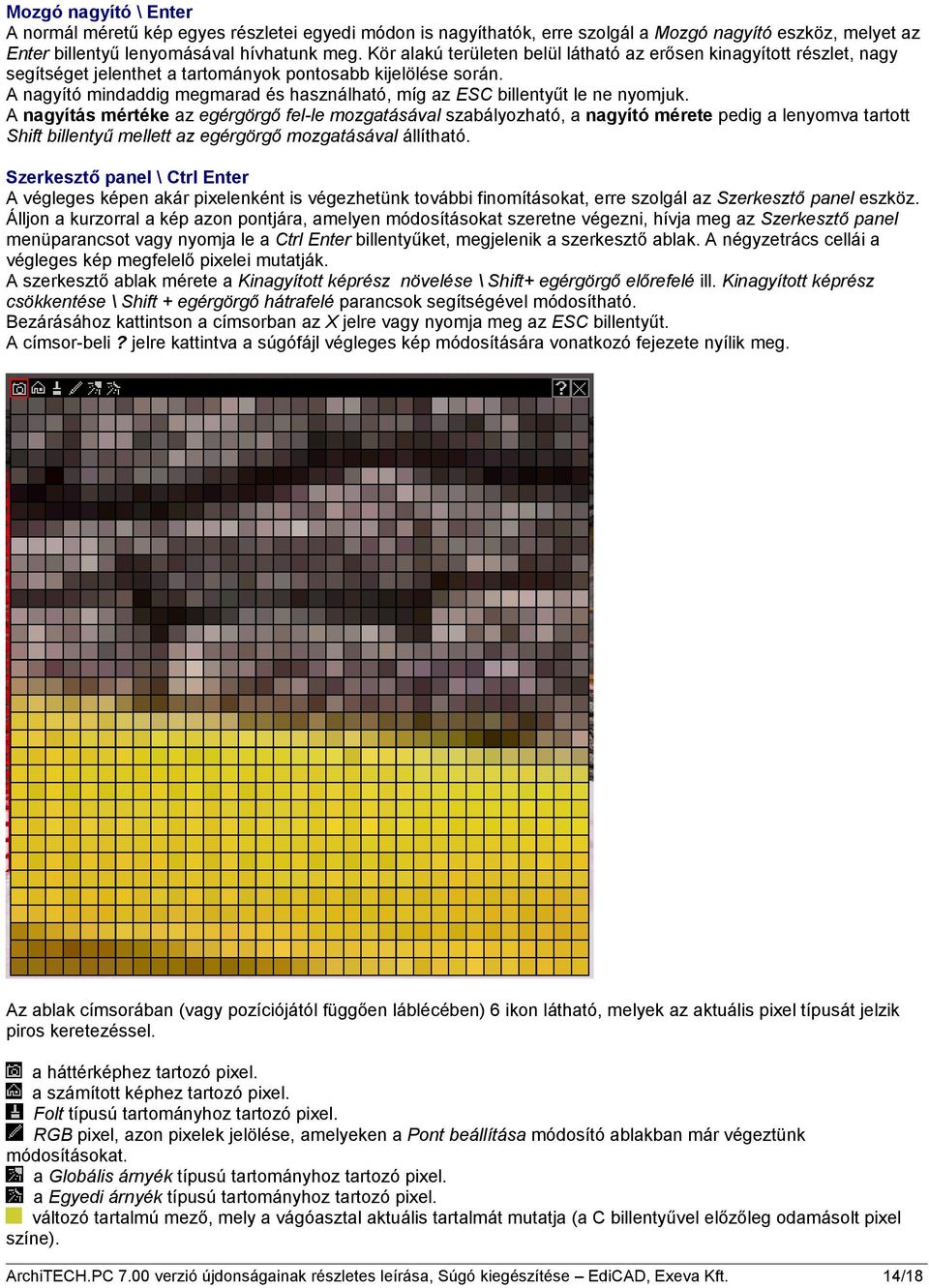

14 Mozgó nagyító \ Enter A normál méretű kép egyes részletei egyedi módon is nagyíthatók, erre szolgál a Mozgó nagyító eszköz, melyet az Enter billentyű lenyomásával hívhatunk meg. Kör alakú területen belül látható az erősen kinagyított részlet, nagy segítséget jelenthet a tartományok pontosabb kijelölése során. A nagyító mindaddig megmarad és használható, míg az ESC billentyűt le ne nyomjuk. A nagyítás mértéke az egérgörgő fel-le mozgatásával szabályozható, a nagyító mérete pedig a lenyomva tartott Shift billentyű mellett az egérgörgő mozgatásával állítható. Szerkesztő panel \ Ctrl Enter A végleges képen akár pixelenként is végezhetünk további finomításokat, erre szolgál az Szerkesztő panel eszköz. Álljon a kurzorral a kép azon pontjára, amelyen módosításokat szeretne végezni, hívja meg az Szerkesztő panel menüparancsot vagy nyomja le a Ctrl Enter billentyűket, megjelenik a szerkesztő ablak. A négyzetrács cellái a végleges kép megfelelő pixelei mutatják. A szerkesztő ablak mérete a Kinagyított képrész növelése \ Shift+ egérgörgő előrefelé ill. Kinagyított képrész csökkentése \ Shift + egérgörgő hátrafelé parancsok segítségével módosítható. Bezárásához kattintson a címsorban az X jelre vagy nyomja meg az ESC billentyűt. A címsor-beli? jelre kattintva a súgófájl végleges kép módosítására vonatkozó fejezete nyílik meg. Az ablak címsorában (vagy pozíciójától függően láblécében) 6 ikon látható, melyek az aktuális pixel típusát jelzik piros keretezéssel. a háttérképhez tartozó pixel. a számított képhez tartozó pixel. Folt típusú tartományhoz tartozó pixel. RGB pixel, azon pixelek jelölése, amelyeken a Pont beállítása módosító ablakban már végeztünk módosításokat. a Globális árnyék típusú tartományhoz tartozó pixel. a Egyedi árnyék típusú tartományhoz tartozó pixel. változó tartalmú mező, mely a vágóasztal aktuális tartalmát mutatja (a C billentyűvel előzőleg odamásolt pixel színe). 14/18

15 Szerkesztési lehetőségek: Mindig a kurzor alatt lévő pixelt tekintjük kijelöltnek, az aktuális művelet erre vonatkozik. Pixel típusának megváltoztatása Bal kattintás a pixelen a kattintott pixel típusát a sorban következő állapotúra változtatja. A következő állapot azt jelenti, hogy a pixelen végzett bármilyen korábbi változtatás fólia-szerűen egymásra rétegezve megőrzésre kerül és ezen állapotok bármelyike visszaállítható. Shift+kattintás a pixelen az árnyékos területek módosítását teszi lehetővé. Több pixel módosítása Nyomja le az egér bal gombját, majd mozgassa el a kurzort az ablakban. Az első pixelen végrehajtott módosítások (szín és típus információk) az összes további érintett pixelre is érvényesek lesznek. Módosítás Az E billentyű lenyomása megnyitja a Pont beállítása módosító párbeszédablakot, ahol a pixel színét lehet állítani. Színválaszték A korábbi módosítások során használt színek listája, az aktuális színváltoztatás elvégzéséhez ezeket is fel lehet használni, kattintson a kívánt elemre. A sorban a bal és jobb oldalon lévő nyilak segítségével lapozhat. R, G, B A három alapszín segítségével keverje ki a kívánt színt, a csúszkák jobbra-balra mozgatásával. Az eredmény a bal oldali mintaképen ellenőrizhető. Kitöltés Amennyiben a párbeszédablakot ennek a gombnak a lenyomásával hagyja el, a kiválasztott szín nem csak az éppen szerkesztés alatt álló pixelen jut érvényre, hanem minden olyan szomszédos pixelen is, amely eredetileg ugyanolyan RGB színnel rendelkezett. Ez a változás az egész képen végigfut. Az A és Árnyék paraméterek leírását ld. lejjebb. Pixel másolása A C billentyű lenyomásával a kurzor alatt lévő pixel tulajdonságai a háttértárolóba másolhatók. Pixel beillesztése A V billentyű lenyomásával a kurzor alatt lévő pixel tulajdonságai a háttértárolóba korábban bemásolt tartalommal felülírhatók. 15/18

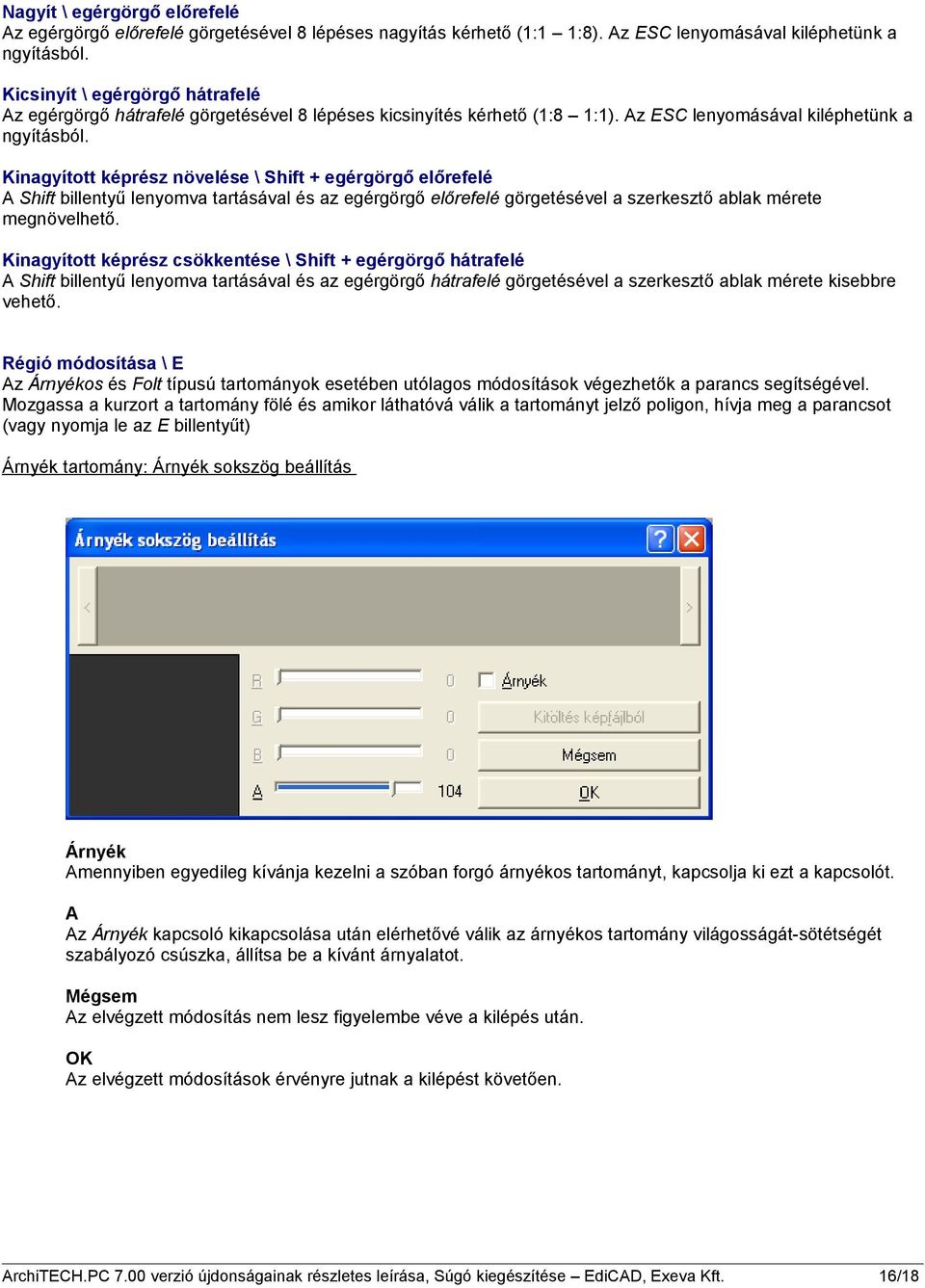

16 Nagyít \ egérgörgő előrefelé Az egérgörgő előrefelé görgetésével 8 lépéses nagyítás kérhető (1:1 1:8). Az ESC lenyomásával kiléphetünk a ngyításból. Kicsinyít \ egérgörgő hátrafelé Az egérgörgő hátrafelé görgetésével 8 lépéses kicsinyítés kérhető (1:8 1:1). Az ESC lenyomásával kiléphetünk a ngyításból. Kinagyított képrész növelése \ Shift + egérgörgő előrefelé A Shift billentyű lenyomva tartásával és az egérgörgő előrefelé görgetésével a szerkesztő ablak mérete megnövelhető. Kinagyított képrész csökkentése \ Shift + egérgörgő hátrafelé A Shift billentyű lenyomva tartásával és az egérgörgő hátrafelé görgetésével a szerkesztő ablak mérete kisebbre vehető. Régió módosítása \ E Az Árnyékos és Folt típusú tartományok esetében utólagos módosítások végezhetők a parancs segítségével. Mozgassa a kurzort a tartomány fölé és amikor láthatóvá válik a tartományt jelző poligon, hívja meg a parancsot (vagy nyomja le az E billentyűt) Árnyék tartomány: Árnyék sokszög beállítás Árnyék Amennyiben egyedileg kívánja kezelni a szóban forgó árnyékos tartományt, kapcsolja ki ezt a kapcsolót. A Az Árnyék kapcsoló kikapcsolása után elérhetővé válik az árnyékos tartomány világosságát-sötétségét szabályozó csúszka, állítsa be a kívánt árnyalatot. Mégsem Az elvégzett módosítás nem lesz figyelembe véve a kilépés után. OK Az elvégzett módosítások érvényre jutnak a kilépést követően. 16/18

17 Folt tartomány: Kitöltő sokszög beállítás Csempe választék A Csempe téglalapból paranccsal előzőleg vágólapra másolt csempék sorozata. Kiválasztáshoz kattintson a kívánt mintázatra. A sorban a bal és jobb oldalon lévő nyilak segítségével lapozhat. Kitöltés képfájlból Bármilyen más egyéb, külső fájlból származó csempe is beilleszthető az aktuális tartományba. Kattintson a gombra és válassza ki azt a képfájlt, ami kitöltő mintaként szeretne felhasználni. Régió törlése \ Del Álljon a kurzorral a törölni kívánt tartomány belsejébe és hívja meg a menüparancsot vagy nyomja le a Del billentyűt. Régió másolás \ C Bármelyik tartomány vágóasztalra másolása későbbi beillesztés céljából. Mozgassa a kurzort a másolni kívánt tartomány fölé és nyomja le a C billentyűt. A tartomány beillesztési pontja a kurzor aktuális helyzete lesz. Régió beillesztés \ V Az előzőleg vágóasztalra másolt tartomány beillesztése. Mozgassa a kurzort a kívánt pozícióba, a vágóasztalon lévő aktuális tartomány beillesztésre kerül. Következő régió \ Page Up Több meglévő tartomány esetében ezzel a menüparanccsal a tartományok egyenként, egymás után megjeleníthetők, előre haladási sorrendben. A kurzor automatikusan az éppen látható poligon belsejébe ugrik. Előző régió \ Page Down Több meglévő tartomány esetében ezzel a menüparanccsal a tartományok egyenként, egymás után megjeleníthetők, visszafelé haladási sorrendben. A kurzor automatikusan az éppen látható poligon belsejébe ugrik. Következő azonos fajtájú régió \ Shift Page Up Ezzel a menüparanccsal az egy típusba tartozó tartományok jeleníthetők meg egymás után, előre haladási sorrendben. Mozgassa a kurzort valamelyik tartomány belsejébe (ekkor az láthatóvá válik), majd hívja meg a parancsot, a kurzor átugrik a következő, azonos típusba tartozó tartományba és láthatóvá teszi azt. Előző azonos fajtájú régió \ Shift Page Down Ezzel a menüparanccsal az egy típusba tartozó tartományok jeleníthetők meg egymás után, visszafelé haladási sorrendben. Mozgassa a kurzort valamelyik tartomány belsejébe (ekkor az láthatóvá válik), majd hívja meg a parancsot, a kurzor átugrik a következő, azonos típusba tartozó tartományba és láthatóvá teszi azt. Alulra \ Ctrl Page Up Egymást átfedő, azonos típusba tartozó tartományok kirajzolási sorrendje a parancs meghívásával módosítható, a kijelölt tartomány előtérbe hozható. 17/18
