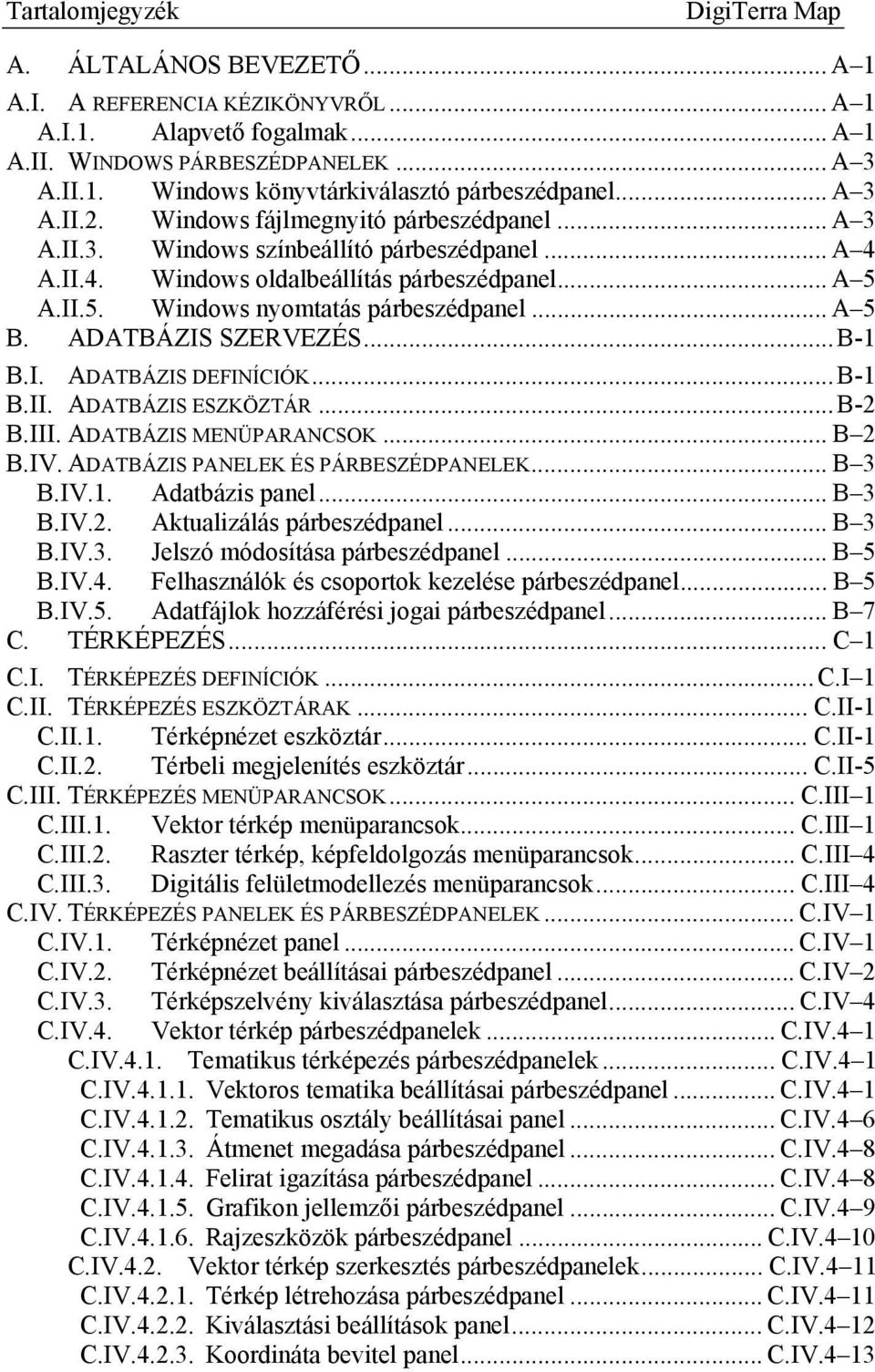

2 Tartalomjegyzék DigiTerra Map A. ÁLTALÁNOS BEVEZETŐ... A 1 A.I. A REFERENCIA KÉZIKÖNYVRŐL... A 1 A.I.1. Alapvető fogalmak... A 1 A.II. WINDOWS PÁRBESZÉDPANELEK... A 3 A.II.1. Windows könyvtárkiválasztó párbeszédpanel... A 3 A.II.2. Windows fájlmegnyitó párbeszédpanel... A 3 A.II.3. Windows színbeállító párbeszédpanel... A 4 A.II.4. Windows oldalbeállítás párbeszédpanel... A 5 A.II.5. Windows nyomtatás párbeszédpanel... A 5 B. ADATBÁZIS SZERVEZÉS...B-1 B.I. ADATBÁZIS DEFINÍCIÓK...B-1 B.II. ADATBÁZIS ESZKÖZTÁR...B-2 B.III. ADATBÁZIS MENÜPARANCSOK... B 2 B.IV. ADATBÁZIS PANELEK ÉS PÁRBESZÉDPANELEK... B 3 B.IV.1. Adatbázis panel... B 3 B.IV.2. Aktualizálás párbeszédpanel... B 3 B.IV.3. Jelszó módosítása párbeszédpanel... B 5 B.IV.4. Felhasználók és csoportok kezelése párbeszédpanel... B 5 B.IV.5. Adatfájlok hozzáférési jogai párbeszédpanel... B 7 C. TÉRKÉPEZÉS... C 1 C.I. TÉRKÉPEZÉS DEFINÍCIÓK...C.I 1 C.II. TÉRKÉPEZÉS ESZKÖZTÁRAK... C.II-1 C.II.1. Térképnézet eszköztár... C.II-1 C.II.2. Térbeli megjelenítés eszköztár... C.II-5 C.III. TÉRKÉPEZÉS MENÜPARANCSOK... C.III 1 C.III.1. Vektor térkép menüparancsok... C.III 1 C.III.2. Raszter térkép, képfeldolgozás menüparancsok... C.III 4 C.III.3. Digitális felületmodellezés menüparancsok... C.III 4 C.IV. TÉRKÉPEZÉS PANELEK ÉS PÁRBESZÉDPANELEK... C.IV 1 C.IV.1. Térképnézet panel... C.IV 1 C.IV.2. Térképnézet beállításai párbeszédpanel... C.IV 2 C.IV.3. Térképszelvény kiválasztása párbeszédpanel... C.IV 4 C.IV.4. Vektor térkép párbeszédpanelek... C.IV.4 1 C.IV.4.1. Tematikus térképezés párbeszédpanelek... C.IV.4 1 C.IV Vektoros tematika beállításai párbeszédpanel... C.IV.4 1 C.IV Tematikus osztály beállításai panel... C.IV.4 6 C.IV Átmenet megadása párbeszédpanel... C.IV.4 8 C.IV Felirat igazítása párbeszédpanel... C.IV.4 8 C.IV Grafikon jellemzői párbeszédpanel... C.IV.4 9 C.IV Rajzeszközök párbeszédpanel... C.IV.4 10 C.IV.4.2. Vektor térkép szerkesztés párbeszédpanelek... C.IV.4 11 C.IV Térkép létrehozása párbeszédpanel... C.IV.4 11 C.IV Kiválasztási beállítások panel... C.IV.4 12 C.IV Koordináta bevitel panel... C.IV.4 13

3 Tartalomjegyzék DigiTerra Map C.IV Objektumtípus megadása párbeszédpanel (Map v2.3).. C.IV.4 14 C.IV Vonal generalizálás párbeszédpanel (Map v2.3)... C.IV.4 14 C.IV Térbeli csatolás párbeszédpanel (Map v2.3)... C.IV.4 15 C.IV Védőzóna generálás párbeszédpanel (Map v2.3)... C.IV.4 16 C.IV Objektumcsoport feliratozás párbeszédpanel... C.IV.4 17 C.IV Szintvonal kiemelés párbeszédpanel... C.IV.4 18 C.IV Semlegesvonal felkeresés párbeszédpanel... C.IV.4 19 C.IV.4.3. Import / Export párbeszédpanelek... C.IV.4 20 C.IV Import párbeszédpanel... C.IV.4 20 C.IV Atlas BNA export párbeszédpanel... C.IV.4 20 C.IV AutoCAD DXF export... C.IV.4 21 C.IV MapInfo MIF/MID export... C.IV.4 21 C.IV ESRI Shape export... C.IV.4 21 C.IV Koordináta állomány export... C.IV.4 22 C.IV.5. Raszter térkép, képfeldolgozás párbeszédpanelek... C.IV.5 1 C.IV.5.1. Raszteres tematika beállításai párbeszédpanel... C.IV.5 1 C.IV.5.2. Raszterfolyamat sablonok párbeszédpanel... C.IV.5 5 C.IV.5.3. Szűrő kiválasztása párbeszédpanel... C.IV.5 5 C.IV.5.4. Pszeudo színpaletta párbeszédpanel... C.IV.5 6 C.IV.5.5. Raszter analízis párbeszédpanel (Map v2.3)... C.IV.5 8 C.IV.5.6. Raszter mozaikolás párbeszédpanel (Map v2.3)... C.IV.5 10 C.IV.5.7. Automatikus vektorizálás párbeszédpanel (Map v2.3)... C.IV.5 11 C.IV.5.8. Tömbkiegyenlítés panelek és párbeszédpanelek (Map v2.3 Ortofotó)... C.IV.5 12 C.IV Tömbkiegyenlítés panel - Projekt... C.IV.5 12 C.IV Tömbkiegyenlítés panel - Kamera... C.IV.5 14 C.IV Tömbkiegyenlítés panel - Kép... C.IV.5 15 C.IV Tömbkiegyenlítés panel - Keretjel... C.IV.5 16 C.IV Tömbkiegyenlítés panel - Pont... C.IV.5 17 C.IV Tömbkiegyenlítés panel- Mérés... C.IV.5 18 C.IV Tervezés panel... C.IV.5 19 C.IV Magassági modell előállítás párbeszédpanel... C.IV.5 20 C.IV.6. Digitális felületmodellezés párbeszédpanelek...c.iv.6-1 C.IV.6.1. Felületmodell tematika beállításai párbeszédpanel...c.iv.6-1 C.IV.6.2. Háromszögháló tematikából párbeszédpanel...c.iv.6-3 C.IV.6.3. Földtömegszámítás párbeszédpanel...c.iv.6-4 C.IV.6.4. Metszetek készítése párbeszédpanel...c.iv.6-6 C.IV.6.5. Pont export felületmodell alapján párbeszédpanel...c.iv.6-7 C.IV.6.6. Felületmodell exportja rácsformátumban párbeszédpanel..c.iv.6-8 C.IV.7. Térbeli megjelenítés panelek és párbeszédpanelek... C.IV.7 1 C.IV.7.1. Térbeli nézet panel... C.IV.7 1 C.IV.7.2. Térbeli nézet beállításai párbeszédpanel... C.IV.7 2 C.IV D adatforrások párbeszédpanel... C.IV.7 3 C.IV.8. Tájékozás és transzformáció párbeszédpanelek... C.IV.8 1

4 Tartalomjegyzék DigiTerra Map C.IV.8.1. Tájékozás panel - beállítások... C.IV.8 1 C.IV.8.2. Tájékozás panel - kamera... C.IV.8 3 C.IV.8.3. Tájékozás panel - keretjelek... C.IV.8 5 C.IV.8.4. Tájékozás panel - illesztőpontok... C.IV.8 6 C.IV.8.5. Vektor transzformáció párbeszédpanel... C.IV.8 8 C.IV.8.6. Raszter transzformáció párbeszédpanel... C.IV.8 8 D. LEÍRÓ ADATOK KEZELÉSE...D-1 D.I. LEÍRÓ ADATOK DEFINÍCIÓI...D-1 D.II. LEÍRÓ ADATOK ESZKÖZTÁRA...D-1 D.III. LEÍRÓ ADATOK MENÜPARANCSAI...D-3 D.IV. LEÍRÓ ADATOK PANELEI ÉS PÁRBESZÉDPANELEI...D-4 D.IV.1. Leíró adatok panel...d-4 D.IV.2. Adattábla kiválasztása párbeszédpanel...d-6 D.IV.3. Vizuális kapcsolás párbeszédpanel...d-7 D.IV.4. Kifejezésépítő párbeszédpanel...d-8 D.IV.5. Adattábla rendezése párbeszédpanel...d-10 D.IV.6. Objektum keresése panel...d-11 D.IV.7. Csoportos módosítás párbeszédpanel...d-11 D.IV.8. Adattábla módosítása párbeszédpanel...d-12 D.IV.9. Adatmező típusa párbeszédpanel...d-14 D.IV.10. ODBC import párbeszédpanel...d-15 E. JELENTÉSKÉSZÍTÉS...E 1 E.I. JELENTÉS DEFINÍCIÓK...E 1 E.II. JELENTÉS ESZKÖZTÁR...E 1 E.III. JELENTÉS MENÜPARANCSOK...E 3 E.IV. JELENTÉS PANELEK ÉS PÁRBESZÉDPANELEK...E 3 E.IV.1. Jelentés panel...e 3 E.IV.2. Jelentés szervező párbeszédpanel...e 4 E.IV.3. Jelentés tulajdonságai párbeszédpanel...e 5 E.IV.4. Jelentés varázsló párbeszédpanel...e 7 E.IV.5. Tulajdonságok panel...e 8 E.IV.6. Objektumok igazítása párbeszédpanel...e 11 E.IV.7. Rácsháló párbeszédpanel...e 12 F. NYOMTATÁS...F 1 F.I. NYOMTATÁS DEFINÍCIÓK...F 1 F.II. NYOMTATÁSI ELRENDEZÉS ESZKÖZTÁRA...F 1 F.III. NYOMTATÁS MENÜPARANCSOK...F 4 F.IV. NYOMTATÁSI ELRENDEZÉS PANELEK ÉS PÁRBESZÉDPANELEK...F 4 F.IV.1. Nyomtatási elrendezés panel...f 4 F.IV.2. Nyomtatási beállítások párbeszédpanel...f 4 F.IV.3. Térképnézet párbeszédpanel...f 6 F.IV.4. 3D nézet párbeszédpanel...f 8 F.IV.5. Jelmagyarázat párbeszédpanel...f 9 F.IV.6. Méretskála párbeszédpanel...f 10

5 Tartalomjegyzék DigiTerra Map F.IV.7. Jelentés párbeszédpanel...f 11 F.IV.8. Felirat párbeszédpanel...f 11 F.IV.9. Vonal párbeszédpanel...f 12 F.IV.10. Bitkép párbeszédpanel...f 13 F.IV.11. Betűtípus párbeszéd panel...f 14 G. KIEGÉSZÍTÉSEK...G 1 G.I. ABLAKOK MENÜPARANCSOK...G 1 G.II. SEGÍTSÉG MENÜPARANCSOK...G 1 G.III. KIEGÉSZÍTŐ PÁRBESZÉDPANELEK...G 2 G.III.1. Környezeti változók beállítása párbeszédpanel...g 2 G.III.2. Fájltípus hozzárendelés párbeszédpanel...g 3 G.IV. KIFEJEZÉSEK...G 3 G.V. FÜGGVÉNYEK...G 5 G.VI. ADATTÁBLÁK KAPCSOLÁSA...G 8 G.VII. DIGITERRA STRUKTURÁLT ADATLEÍRÓ NYELV...G 9

6

7 DigiTerra Map Általános bevezető A. ÁLTALÁNOS BEVEZETŐ A.I. A referencia kézikönyvről A referencia kézikönyv célja, hogy a program alapfunkcióit ismerő vagy már gyakorlott felhasználóknak gyors és részletes információt adjon a program kezeléséhez szükséges fogalmakról és objektumokról. A referencia kézikönyv használata A referencia információk a program fő moduljai szerint tagoltak, ezért a referencia kézikönyv használatának előfeltétele a program felépítésének ismerete. A modul meghatározása után kiválaszthatjuk a modulhoz tartozó definíciók, eszköztárak, menüparancsok és párbeszédpanelek közül azt, amelyről bővebb információt szeretnénk kapni. A referencia kézikönyv felépítése A referencia kézikönyv tagolásának első szintjét a program moduljai képezik. A tagolás második szintjét a következő négy elem alkotja: definíciók: a fogalom megnevezése és magyarázata, eszköztár: a kezelőikonok rajza és leírása, menüparancsok: a menük megnevezése és magyarázata, párbeszédpanelek: a panel leírása és a panel kezelőelemeinek részletes magyarázata. Jelölések a kézikönyvben aláhúzott szavak Utalás a kézikönyv más részén található fogalmakra, objektumokra. vastagon szedett szavak Fogalom vagy objektum megnevezése az utána következő leírással, magyarázattal. dőlt betűs szavak Idézett elemeket, megjegyzéseket, idegen kifejezéseket jelöl. A.I.1. Alapvető fogalmak Eszköztár A 1

8 Általános bevezető DigiTerra Map A programpanel felső sávjában a menüsor alatt található négyzetes ikonokat tartalmazó sávot nevezzük eszköztárnak. Az eszköztár két különböző funkciójú ikont tartalmaz: (1) nyomógomb - amely egy parancsot aktivál, (2) eszköz - amely a mutatóeszköz funkcióját határozza meg. Bizonyos ikonok jobb alsó sarkában található egy lefelé mutató nyíl. Ezek az ikonok legördülő ikonsorokat jelölnek. A legördülő ikonsor több azonos funkciójú ikont tartalmaz, az eszköztárban azonban mindig csak az aktív, kiválasztott ikon jelenik meg. Az ikonsor kétféleképp gördíthető le: (1) kiválasztás bal klikkel, majd ismét bal klikk, (2) hosszú bal klikk az ikonon. Ha a mutatóeszközzel megállunk az eszköztár valamely ikonja fölött, akkor egy bizonyos idő elteltével megjelenik az ikon funkciójának rövid leírása. Menü A programpanel címsora alatt elhelyezkedő neveket tartalmazó sor a program menüsora. Ha a menüsor valamely menüpontjára klikkelünk, akkor az adott menüponthoz tartozó menü legördül. A menü legördíthető a billentyűzet segítségével is, ha a menü nevében szereplő aláhúzott karaktert az Alt billentyű nyomvatartása mellett lenyomjuk. A legördülő menü további menütételeket vagy almenüket tartalmazhat hierarchikus elrendezésben. Az almenüket a menüpont végén található jobbra mutató nyíl jelöli. A legördülő menüben is mozoghatunk a billentyűzet segítségével. A legördülő menü egy menütétele a névben szereplő aláhúzott karakter lenyomásával aktiválható. Panel A panel felhasználói program elsődleges adatbeviteli téglalap alakú felülete. A párbeszédpaneltől eltérően egyszerre több panel is aktív lehet. A panelek bezárhatók, mozgathatók, legtöbb esetben minimalizálhatók, maximalizálhatók, átméretezhetők. A panel bizonyos elemeihez a program beugró segítséget ad, ha a mutatóeszközzel hosszabb ideig megállunk az elem fölött. Párbeszédpanel A párbeszédpanel a felhasználói program másodlagos adatbeviteli felülete. Egyszerre csak egy párbeszédpanel lehet aktív. Az aktív párbeszédpanel az OK, Mégsem esetleg Bezár nyomógomb valamelyikével zárható be. A párbeszédpaneleket a program középre igazítva jeleníti meg. A párbeszédpanel A 2

9 DigiTerra Map Általános bevezető legtöbb eleméhez beugró segítség tartozik, amely a mutatóeszközzel az elem fölötti hosszabb megállás után jelenik meg. A.II. Windows párbeszédpanelek A.II.1. Windows könyvtárkiválasztó párbeszédpanel A párbeszédpanel segítségével kiválaszthatunk egy helyi- vagy egy távoli könyvtárat. Ha egy könyvtár tartalmaz alkönyvtárakat, akkor a neve előtt egy + jel található. Belépés egy könyvtárba a + jelre történő egyszeri vagy a könyvtár nevére történő kétszeri kattintással lehet. A könyvtár kiválasztása a könyvtár nevére, majd az OK nyomógombra kattintásból áll. A.II.2. Windows fájlmegnyitó párbeszédpanel A párbeszédpanel segítségével egy fájlnevet tudunk megadni. A párbeszédpanel közepén található listadoboz az alul található fájltípus legördülő listadobozban beállított típusokat listázza. A felső legördülő listadoboz a könyvtárak, meghajtók, hálózatok tallózására használható. A jobb felső ikonok rendre az A 3

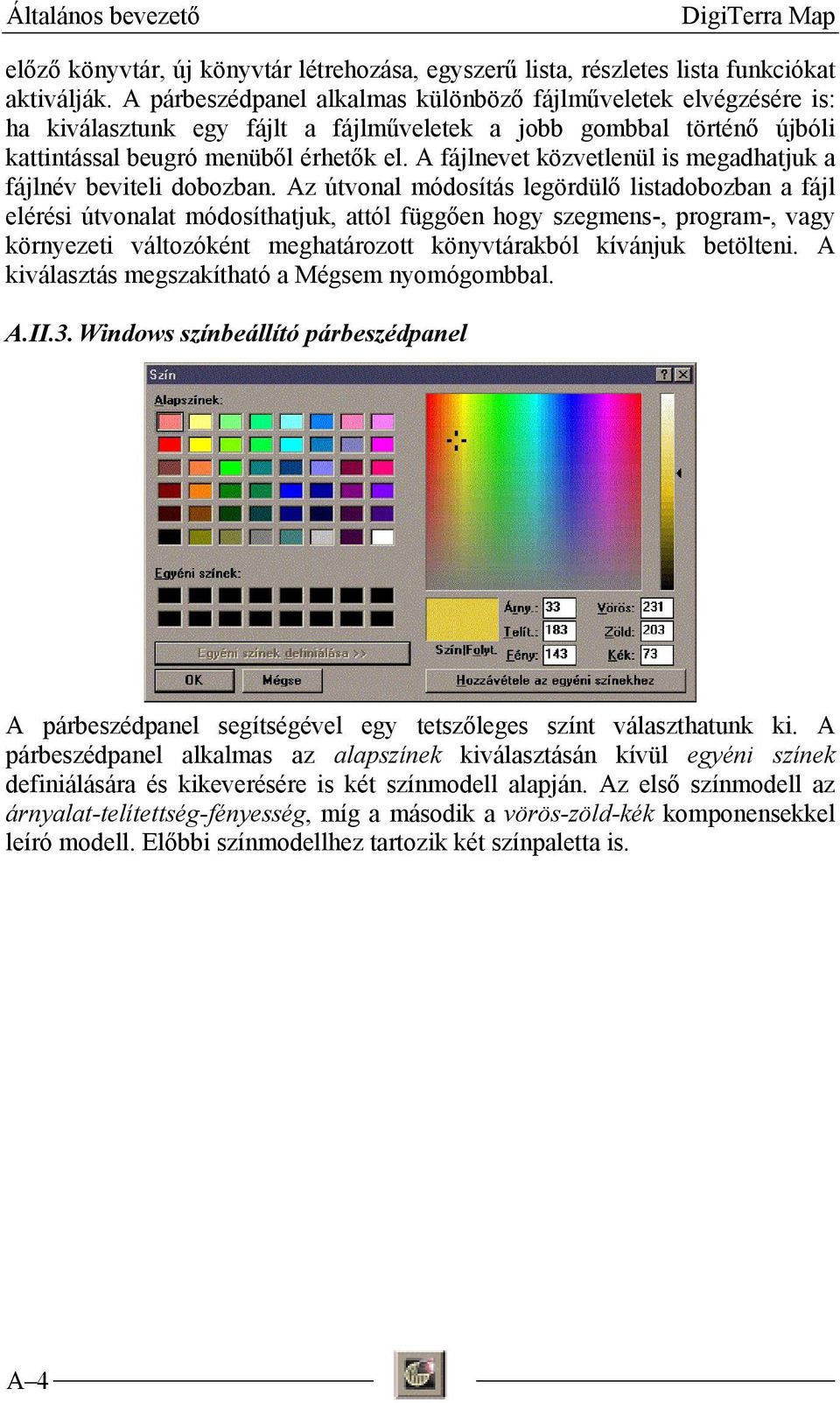

10 Általános bevezető DigiTerra Map előző könyvtár, új könyvtár létrehozása, egyszerű lista, részletes lista funkciókat aktiválják. A párbeszédpanel alkalmas különböző fájlműveletek elvégzésére is: ha kiválasztunk egy fájlt a fájlműveletek a jobb gombbal történő újbóli kattintással beugró menüből érhetők el. A fájlnevet közvetlenül is megadhatjuk a fájlnév beviteli dobozban. Az útvonal módosítás legördülő listadobozban a fájl elérési útvonalat módosíthatjuk, attól függően hogy szegmens-, program-, vagy környezeti változóként meghatározott könyvtárakból kívánjuk betölteni. A kiválasztás megszakítható a Mégsem nyomógombbal. A.II.3. Windows színbeállító párbeszédpanel A párbeszédpanel segítségével egy tetszőleges színt választhatunk ki. A párbeszédpanel alkalmas az alapszínek kiválasztásán kívül egyéni színek definiálására és kikeverésére is két színmodell alapján. Az első színmodell az árnyalat-telítettség-fényesség, míg a második a vörös-zöld-kék komponensekkel leíró modell. Előbbi színmodellhez tartozik két színpaletta is. A 4

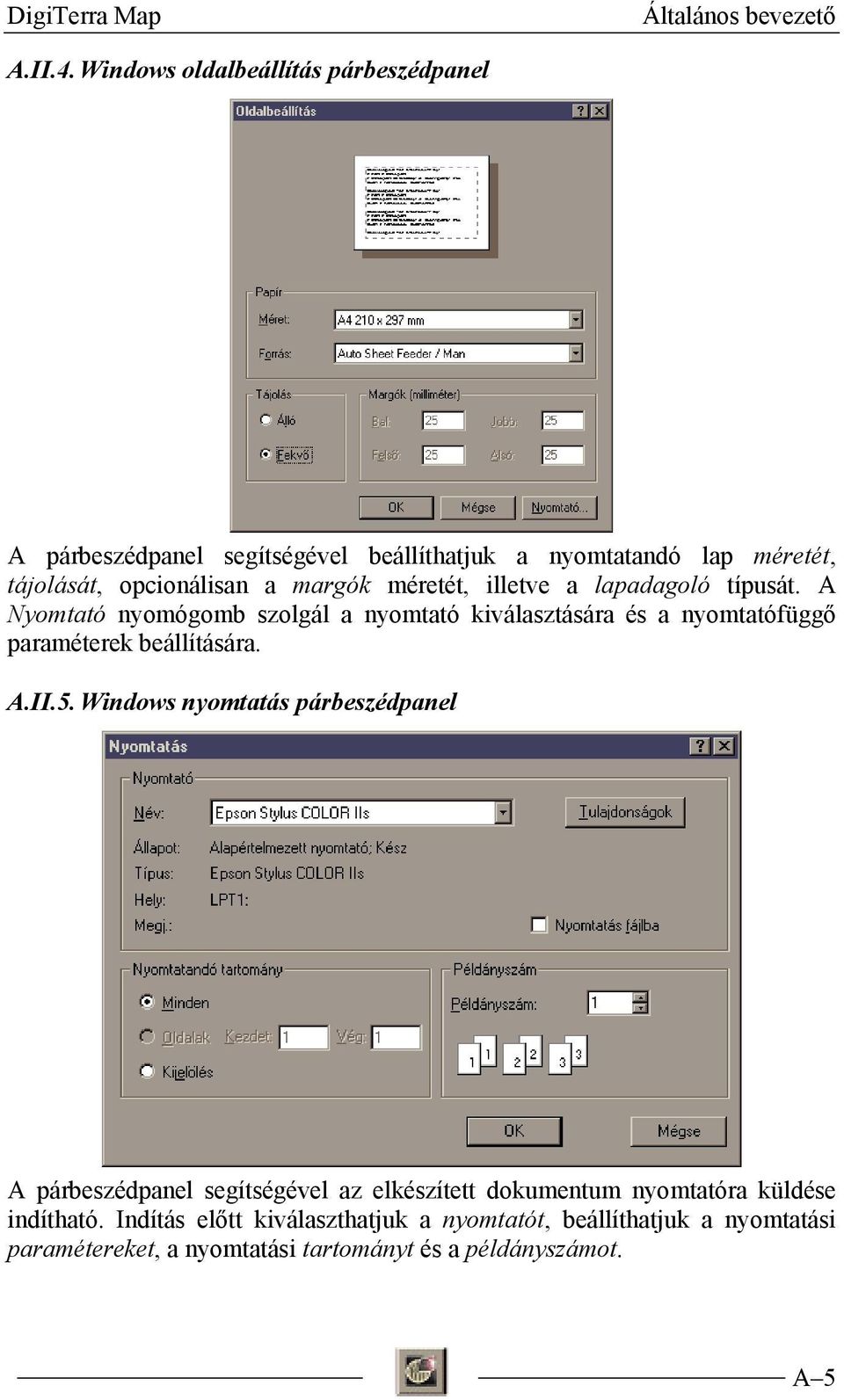

11 DigiTerra Map Általános bevezető A.II.4. Windows oldalbeállítás párbeszédpanel A párbeszédpanel segítségével beállíthatjuk a nyomtatandó lap méretét, tájolását, opcionálisan a margók méretét, illetve a lapadagoló típusát. A Nyomtató nyomógomb szolgál a nyomtató kiválasztására és a nyomtatófüggő paraméterek beállítására. A.II.5. Windows nyomtatás párbeszédpanel A párbeszédpanel segítségével az elkészített dokumentum nyomtatóra küldése indítható. Indítás előtt kiválaszthatjuk a nyomtatót, beállíthatjuk a nyomtatási paramétereket, a nyomtatási tartományt és a példányszámot. A 5

12

13 DigiTerra Map Adatbázis szervezés B. ADATBÁZIS SZERVEZÉS B.I. Adatbázis definíciók adat Értelmezhető és feldolgozható objektív tény, ismeret, fogalom stb. megfelelő formájú reprezentációja. Az adatot egy objektum adott tulajdonságának leírására használjuk. információ Az adat értelmezésével előállított új, vagy újszerű ismeret, jelentés, híranyag, tájékoztatás. adatbázis Egy adatfeldolgozó rendszer működéséhez szükséges összetett logikai szerkezetű adathalmaz. Az adatbázis véges számú objektumoknak, azok egyenként is véges számú tulajdonságértékének és kapcsolatainak adatmodell szerint szervezett együttese. adatmodell A valós világ egy kiválasztott részét jellemző diszkrét adatok közötti logikai összefüggések absztrakt képének leírása. Az adatmodell tartalmazza az objektumok, azok tulajdonságainak és az objektumok közti kapcsolatoknak a leírását. adatszegmens Az adatbázis horizontális tagolása. Az adatbázist felépítő azon adatállományok összessége, amelyek egy adott földrajzi terület adatait tartalmazzák. A szegmens határai általában közigazgatási határokhoz igazodnak. Az adatszegmenst általában több térképfedvény és adattábla építi fel. fájl, adatállomány A számítógép adattárolóján elhelyezkedő adatok névvel azonosított halmaza. jelszó Felhasználó azonosítására használt rejtett karaktersorozat. programkezelési jogosultság A program egyes moduljainak kezeléséhez szükséges engedély. fájlhozzáférési jogosultság Adatállományokon végzett adatfeldolgozó műveletekhez szükséges engedély. B-1

14 Adatbázis szervezés DigiTerra Map B.II. Adatbázis eszköztár Adatbázis panel megjelenítése. Adatszegmens lista törlése. Adatszegmens lista (*.seg) betöltése a Windows fájlmegnyitó párbeszédpanel segítségével. Adatszegmens lista (*.seg) elmentése a Windows fájlmegnyitó párbeszédpanel segítségével. Minden adatszegmens ki- és bekapcsolása az Adatbázis panelen. Új adatszegmens hozzáadása az Adatbázis panel listájához. Az adatszegmens hozzáadása egy könyvtár megjelöléséből áll, melyben az adatbázist felépítő térképfájlok és adattáblák találhatók. A könyvtár, mint adatszegmens megjelölése a Windows könyvtárkiválasztópárbeszédpanellel történik. Aktuális adatszegmens törlése az Adatbázis panel listájából. Törlés után a szegmens fájljai többé nem vesznek részt a térkép, a leíró adatok és a jelentések elkészítésében. B.III. Adatbázis menüparancsok Szegmensek Adatbázis panel megjelenítése. Aktualizálás Aktualizálás párbeszédpanel megjelenítése. Jelszó módosítás Jelszó módosítása párbeszédpanel megjelenítése. Felhasználók jogai Felhasználók és csoportok kezelése párbeszédpanel megjelenítése. Fájlhozzáférési jogok Adatfájlok hozzáférési jogai párbeszédpanel megjelenítése. B-2

15 DigiTerra Map Adatbázis szervezés B.IV. Adatbázis panelek és párbeszédpanelek B.IV.1. Adatbázis panel A panelen az adatbázist felépítő adatszegmensek állapotát, neveit és elérési útját láthatjuk. A szegmens aktív állapotát a nyitott szem jelenti. A térképek, leíró adatok és jelentések elkészítésében csak az aktív adatszegmensek és az adatszegmensbe nem tartozó fájlok vesznek részt. Az adatbázis aktuális szegmense a lista kijelölt eleme. A térképi szerkesztések, információ kérés kizárólag az aktuális szegmens adatfájljaira vonatkoznak. A program induláskor megpróbálja betölteni az indítási könyvtárból az alapvető szegmenslistát tartalmazó default.seg adatállományt. B.IV.2. Aktualizálás párbeszédpanel Két könyvtár között lehet adatfájlokat másolni felhasználói kérésre vagy megadott időközönként. Helyi könyvtár Az aktuális bejegyzés helyi könyvtárának megadása a Windows könyvtárkiválasztó panellel. Forgalom Az aktuális bejegyzés adatforgalmának iránya: nincs forgalom: adatforgalom felfüggesztése. B 3

16 Adatbázis szervezés DigiTerra Map távoli fájlok aktualizálása: ha a távoli fájl régebbi, mint a helyi azonos nevű fájl vagy a távoli fájl nem létezik, akkor a program átmásolja a helyi fájlt a távoli könyvtárba. helyi fájlok aktualizálása: ha a helyi fájl régebbi, mint a távoli azonos nevű fájl vagy a helyi fájl nem létezik, akkor a program átmásolja a távoli fájlt a helyi könyvtárba. TAB-DBF konverzió: ha az átmásolt fájl DigiTerra Table vagy dbase formátumú, akkor a program automatikusan elvégzi az adatállományok közötti konverziót. átvitel után törlés: a forrásfájlt a program az átmásolás után letörli, az eredményfájlt megőrzi. módosított fájlok aktualizálása: csak az utolsó aktualizálás óta módosult fájlok másolását végzi el a program. Fájltípus Az aktuális bejegyzéshez tartozó fájlok típusának megadása. A *.map az összes térképfájlt, a terv*.tab az összes terv kezdetű adattáblát jelenti. Távoli könyvtár Az aktuális bejegyzés távoli könyvtárának megadása a Windows könyvtárkiválasztó panellel. Aktualizálás Az adatfájlok aktualizálásának indítása felhasználói kérésre. Új bejegyzés Új bejegyzés hozzáadása az aktualizálási listához. Bejegyzés törlése Az aktuális bejegyzés törlése. Adattábla aktualizálása rekordonként Az adattáblák rekordjai tartalmaznak egy utolsó módosítási időpontot, amely lehetővé teszi, hogy a rekordokat egyenként lehessen összefésülni. Időközönkénti aktualizálás Az adatfájlok aktualizálása megadott napok, órák és percek eltelte után. A megadott időszak eltelte után a program üzenetet küld, de nem kezdi meg automatikusan az aktualizálást. B 4

17 DigiTerra Map Adatbázis szervezés B.IV.3. Jelszó módosítása párbeszédpanel A bejelentkezett felhasználó a párbeszédpanel segítségével módosíthatja jelszavát. A jelszó módosítása sikeres, ha a régi jelszó megfelelő, az új jelszó és az ismétlés azonos és az új jelszó legalább 5 érvényes karaktert tartalmaz. A program a kis- és nagy betűket megkülönbözteti, ezért a helyes beírásnál ügyelni kell a megfelelő írásmódra is. B.IV.4. Felhasználók és csoportok kezelése párbeszédpanel A párbeszédpanel segítségével a felhasználók és csoportok jogosultságai adhatók meg. Felhasználók A program által nyilvántartott felhasználók listája. A név előtti zárt lakat ikon arra utal, hogy a felhasználónak van érvényes jelszava. A nyitott lakat ikon a jelszó hiányát mutatja. A név után a felhasználó leírása jelenik meg. B 5

18 Adatbázis szervezés DigiTerra Map Új, Töröl, Jelszó Új felhasználó felvétele vagy a kijelölt felhasználó törlése, illetve a kijelölt felhasználó jelszavának törlése érhető el a nyomógombokkal. A megfelelő módosításokat csak az adminisztrátor teheti meg. Leírás A kiválasztott felhasználó leírása, például: teljes név, cím, telefon. Csoportok tagja A listában megjelennek azok a felhasználói csoportok, amelyeknek a kijelölt felhasználó tagja. Az egyes csoportokhoz eltérő jogosultságok rendelhetők. Ezek közül a felhasználó a maximális jogosultságot kapja meg. Csoportból kivesz A kijelölt felhasználót eltávolítja az aktuális csoportból. Csoportba berak A kijelölt felhasználót berakja a csoportlista aktuális csoportjába. Csoportok A program által nyilvántartott felhasználói csoportok listája. A név előtti ikon a csoport programkezelési jogosultságát mutatja. A név után a csoport leírása található. Új, Töröl Új csoport létrehozása, illetve a kijelölt csoport törlése. Leírás Kijelölt csoport leírása, például: munkakör, osztály, feladatkör. Programkezelési jogok A lista segítségével a kijelölt csoporthoz programkezelési jog rendelhető. Az öt programkezelési jog a következő: Megjelenítés - adatfájlok megjelenítése, alapvető jogosultság Adatbevitel - adatbevitel az adattáblákon Elemzés - tematikus térképek, jelentések készítése, adatmezők módosítása, szegmenskezelés Adatkezelés - adattáblák létrehozása, módosítása, adattábla import/export, aktualizálás Térképezés - térképek létrehozása, szerkesztése, térkép import/export Adminisztrátor - felhasználó- és csoportkezelés, fájlhozzáférési jogosultságok kezelése B 6

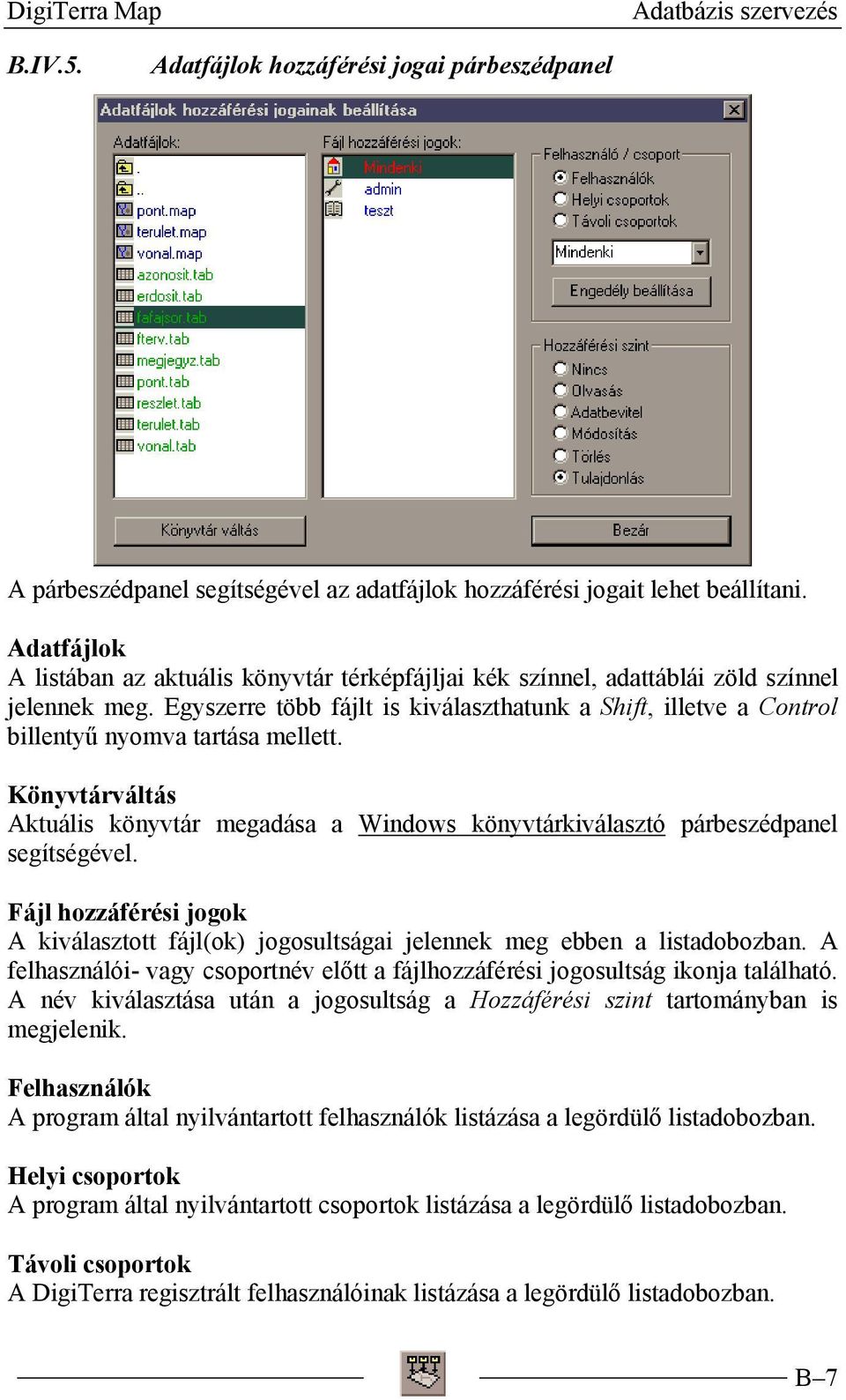

19 DigiTerra Map Adatbázis szervezés B.IV.5. Adatfájlok hozzáférési jogai párbeszédpanel A párbeszédpanel segítségével az adatfájlok hozzáférési jogait lehet beállítani. Adatfájlok A listában az aktuális könyvtár térképfájljai kék színnel, adattáblái zöld színnel jelennek meg. Egyszerre több fájlt is kiválaszthatunk a Shift, illetve a Control billentyű nyomva tartása mellett. Könyvtárváltás Aktuális könyvtár megadása a Windows könyvtárkiválasztó párbeszédpanel segítségével. Fájl hozzáférési jogok A kiválasztott fájl(ok) jogosultságai jelennek meg ebben a listadobozban. A felhasználói- vagy csoportnév előtt a fájlhozzáférési jogosultság ikonja található. A név kiválasztása után a jogosultság a Hozzáférési szint tartományban is megjelenik. Felhasználók A program által nyilvántartott felhasználók listázása a legördülő listadobozban. Helyi csoportok A program által nyilvántartott csoportok listázása a legördülő listadobozban. Távoli csoportok A DigiTerra regisztrált felhasználóinak listázása a legördülő listadobozban. B 7

20 Adatbázis szervezés DigiTerra Map Engedély beállítása A kiválasztott fájl(ok)hoz és a legördülő listadobozban megadott névhez hozzárendeli a Hozzáférési szint tartományban megadott jogosultságot. Hozzáférési szint A fájlhozzáférési szintek az alacsony szinttől a magasig a következők: Nincs: a megadott felhasználónak / csoportnak semmilyen joga nem fűződik a kiválasztott fájl(ok)hoz. Olvasás: a megadott felhasználónak / csoportnak olvasási joga van a kiválasztott fájl(ok)hoz. A jogosultság ikonja: Adatbevitel: a megadott felhasználónak / csoportnak olvasási és adatbeviteli joga van a kiválasztott fájl(ok)hoz. A jogosultság ikonja: Módosítás: a megadott felhasználónak / csoportnak olvasási, adatbeviteli és adatmódosítási joga van a kiválasztott fájl(ok)hoz. A jogosultság ikonja: Törlés: a megadott felhasználónak / csoportnak olvasási, adatbeviteli, adatmódosítási és adattörlési joga van a kiválasztott fájl(ok)hoz. A jogosultság ikonja: Tulajdonlás: a megadott felhasználó / csoport az előző jogokon kívül a kiválasztott fájl(ok) tulajdonosa is. Fájlhozzáférési jogokat csak a Tulajdonlás hozzáférési joggal rendelkező felhasználók / csoportok adhatnak meg. A jogosultság ikonja: Bezár A párbeszédpanel bezárása. B 8

21 DigiTerra Map Térképezés C. TÉRKÉPEZÉS C.I. Térképezés definíciók térkép A Föld felszínét, valamint a felszínen vagy alatta lévő tereptárgyakat arányosan kicsinyítve, megadott vetítési szabályok szerint ábrázoló fénykép vagy rajz. földrajzi objektum A valós világ objektumainak egy földrajzi információs rendszerben résztvevő köre. földrajzi információs rendszer, geoinformatikai rendszer Geoinformatikai adatok kezelésére alkalmas rendszer. geoinformatikai adatok A földrajzi objektumokról tárolt információk halmaza. A geoinformatikai adatok két nagy csoportja a helyzeti és a leíró adatok. helyzeti adat, geometriai adat A földrajzi objektum geometriai jellemzését, térbeli elhelyezkedését megadó adat. fedvény A földrajzi objektumok geometriai adatait tároló adatállomány. vektor A földrajzi objektumok geometriai jellemzése koordinátáikkal adott geometriai elemekkel történik: pont, vonal, poligon. raszter A földrajzi objektumok geometriai jellemzése szabályos rácsban elhelyezkedő négyzetek, esetleg téglalapok segítségével történik. felületmodell A földrajzi objektumok geometriai jellemzése térbeli (x, y, z) koordinátákkal adott háromszögek (TIN) vagy négyszögek (GRID) segítségével történik. leíró adat, attribútum, tulajdonság A földrajzi objektumok nem geometriai jellemzésére szolgáló szöveges vagy numerikus érték. térképnézet Geoinformatikai adatok megjelenítése megadott tematikák felhasználásával egy kiválasztott területre. C 1

22 Térképezés DigiTerra Map téma, tematika Geoinformatikai adatok bizonyos szempontok szerint osztályozott, szelektált részhalmaza, amely a térképnézeten megjelenik. Az aktuális téma mindig a térképnézeten kijelölt téma. tematikus osztály A tematika egy osztálya, a geoinformatikai adatok egy részhalmaza, amelyhez előre meghatározott kirajzolási paraméterek tartoznak. jelmagyarázat A térképnézetet felépítő tematikák tematikus osztályainak felsorolása és magyarázata. vonatkozási rendszer A geoinformatikai adatok geometriai jellemzéséhez használt koordináták egységes rendszere. topológia Földrajzi objektumok közötti térbeli kapcsolatok leírása. C.I 2

23 DigiTerra Map Térképezés C.II. Térképezés eszköztárak C.II.1. Térképnézet eszköztár Térképnézet és tematikák kezelése: Új Térképnézet panel létrehozása. A térképnézetek tartalmazzák a vektoros, raszteres és felületmodell tematikákat. A térképnézet törlése az ablak bezárásával történik. Új vektoros- (*.map), raszteres- (*.bmp, *.pcx, *.lan, *.tif, *.ras, *.jpg, *.ers, *.grid, *.bil, *.ecw) vagy felületmodell (*.tin) tematika hozzáadása az aktuális térképnézethez a Windows fájlmegnyitó párbeszédpanel segítségével. Az újonnan hozzáadott tematika lesz a legfelső, ez fog legutoljára kirajzolódni. Térképnézet betöltése Windows fájlmegnyitó párbeszédpanel segítségével. A következő adatok kerülnek betöltésre: a térképnézet beállításai, a térképnézetet felépítő tematikák adatforrásainak leírásai, beállításai, tematikus osztályai. Térképnézet mentése Windows fájlmegnyitó párbeszédpanel segítségével. A térképnézet betöltésénél felsorolt elemek kerülnek mentésre. Térképnézet beállításai párbeszédpanel megjelenítése. A tematika típusának megfelelő Vektoros-, Raszteres-, és Felületmodell Tematika beállításai párbeszédpanel megjelenítése. Térképnézet nagyítása, kicsinyítése, eltolása: Bal klikk: középpontos nagyítás - a megjelölt pozíció középre kerül. Jobb klikk: előző nézet Vontatás: ablakos nagyítás - a megjelölt tartomány a nézetbe kerül. Bal klikk: középpontos kicsinyítés - a megjelölt pozíció középre kerül. Jobb klikk: előző nézet. Vontatás: ablakos kicsinyítés - a nézet a megjelölt tartományba kerül. Bal klikk: középpontos eltolás - a megjelölt pozíció középre kerül. Jobb klikk: előző nézet. Vontatás: dinamikus eltolás. Nagyítás a teljes nézetre. Csak a bekapcsolt nézeteket veszi figyelembe a program. C.II-1

24 Térképezés DigiTerra Map Nagyítás az aktuális témára. Nagyítás az aktuális vektoros téma kiválasztott elemeire. Térképnézet újrarajzolása. Grafikus kiválasztás, kiválasztási beállítások: Kiválasztás egyesével a Kiválasztási beállítások panelnek megfelelően. A Shift billentyű nyomvatartása mellett mindig hozzáadás történik. Kiválasztás metsző vonallal a Kiválasztási beállítások panelnek megfelelően. Bal klikk: töréspont lerakása, jobb klikk: záró töréspont megjelölése. A Shift billentyű nyomvatartása mellett mindig hozzáadás történik. Kiválasztás vonalas elemmel a Kiválasztási beállítások panelnek megfelelően. Bal klikk: csúcspont lerakása, jobb klikk: záró csúcspont megjelölése. A Shift billentyű nyomvatartása mellett mindig hozzáadás történik. Kiválasztás körrel a Kiválasztási beállítások panelnek megfelelően. Vontatás: kör megrajzolása. A Shift billentyű nyomvatartása mellett mindig hozzáadás történik. Kiválasztás téglalappal a Kiválasztási beállítások panelnek megfelelően. Vontatás: téglalap megrajzolása. A Shift billentyű nyomvatartása mellett mindig hozzáadás történik. Kiválasztási beállítások panel megjelenítése. Aktuális vektoros téma kiválasztási halmazának törlése. Valamennyi vektoros téma kiválasztási halmazának törlése. Információ: Információ megjelenítése a térképnézet aktuális tematikájának Tolerancia a kiválasztáshoz változón belüli legközelebbi rajzeleméről. Amennyiben van már megnyitott Leíró adatok panel, akkor az információk ott jelennek meg. A térképnézet aktuális tematikájának Tolerancia a kiválasztáshoz változón belüli rajzeleméhez csatolt objektum (pl.: dokumentum, kép, videófilm) megjelenítése. A kiválasztott objektumra történő szűréssel a témához csatolt jelentés futtatása. C.II-2

25 DigiTerra Map Térképezés Rajzolás: Rajzelem keresése az aktuális témában a leíró adatok alapján az Objektum keresése panel segítségével. Rajzolás a tematika típusának megfelelően. Bal klikk: töréspont lerakása, jobb klikk: záró töréspont megjelölése. A záró töréspont megadása után a program az új rajzelemet azonnal elmenti. A töréspont egy téma már meglévő rajzeleméhez igazítható, ha az igazítás ikon bekapcsolt. Ez esetben a program a Tolerancia a kiválasztáshoz változón belüli legközelebbi rajzelemhez igazítja a töréspontot. A töréspont igazítása más szerkesztési és mérési műveletek esetében is működik. Vonalas témán történő rajzolás előtt be kell állítani a Tolerancia a szerkesztéshez változó értékét a vonaltopológia megkívánt kialakításához a Térképnézet beállításai panelen. Az új rajzelem az aktuális adatszegmens aktuális tematikájához íródik. A szerkesztéshez megfelelő jogosultsággal kell rendelkezni. Csak vonalas téma esetén körív rajzolása három pont megadásával. A program a körívet vonalszakaszokkal közelíti, ezért rajzolás előtt megfelelően be kell állítani a Tolerancia a szerkesztéshez változó értékét a Térképnézet beállításai panelen.. Csak terület típusú téma esetén terület körbejárása. A program azon első aktív vonalas téma alapján járja körbe a területet, ahol az igazítás ikon bekapcsolt. A terület körbejárása egy belső pont megadása után kezdődik el. Csak terület típusú téma esetén területek körbejárása. A program azon első aktív vonalas téma alapján járja körbe a területet, ahol az igazítás ikon bekapcsolt. Bal klikk: közbenső területek belső pontjának megadása, jobb klikk: utolsó terület belső pontjának megadása. Csak pont típusú téma esetén buszolavonal kezdő- és zárópontjának megadása, majd a Buszolavonal bevitele párbeszédpanel megjelenítése. Csak vonal típusú téma esetén egyenletes lejtésű semleges vonal felkeresése ill. a Semlegesvonal felkeresés párbeszédpanel megjelenítése amennyiben a nézet tartalmaz legalább egy felületmodell témát. Automatikus módon digitalizált szintvonalak felemelése, azaz magassági értékének megadása egy a szintvonalakat keresztező szerkesztő vonal segítségével. A segédvonal kezdő- és végpontjának bal klikkel történő megadása után közvetlenül beugró Szintvonal kiemelés párbeszédpanelen történik a magassági érték meghatározása. C.II-3

26 Térképezés DigiTerra Map Szerkesztés: A térképnézet aktuális tematikáján a Tolerancia a kiválasztáshoz változón belüli legközelebbi rajzelem törlése. Csak vonalas téma esetén bal klikk: vonallánc darabolása a vonal legközelebbi pontjában, jobb klikk: két kapcsolódó vonallánc egyesítése a legközelebbi csomópontban. Csak vonalas téma esetén a klikkeléshez legközelebbi vonallánc párhuzamos eltolása megadott valós értékkel. Ha az eltolási érték kisebb, mint Tolerancia a szerkesztéshez változó értéke, akkor az eltolás sikertelen lesz. Csak vonalas téma esetén a klikkeléshez legközelebbi szabad vonallánc megnyújtása egy záró vonalláncig. A vonalmegnyújtás sikertelen, ha a vonalvéghez más vonal is kapcsolódik vagy a nyújtás irányában nincs lezáró rajzelem. Csak vonalas téma esetén a klikkeléshez legközelebbi és a Tolerancia a kiválasztáshoz változó értéken belüli vonalelem irányának megfordítása. Töréspont mozgatása azon aktív témákban, ahol az igazítás ikon bekapcsolt. A mozgatandó legközelebbi töréspont kiválasztása a Tolerancia a kiválasztáshoz változó alapján történik. A térképnézet aktuális tematikájának legközelebbi rajzeleméhez tartozó felirat beállítása. 1. módszer: Bal klikk: legközelebbi felirat alapján a rajzelem kiválasztása, jobb klikk: új felirat pozíció megjelölése. 2. módszer: Bal klikk: legközelebbi felirat alapján a rajzelem kiválasztása, bal klikk: új felirat pozíció megjelölése, jobb klikk: felirat elforgatási irány megjelölése. Elforgatott felirat csak akkor jelenik meg, ha a vektoros téma Felirat igazítása párbeszédpanelen az Elforgatás opció bekapcsolt. Utolsó szerkesztési művelet visszavonása. A még visszavonható lépések számát és visszaállítást leíró adatok tárolásához szükséges helyet a státuszsorban jelzi ki a program. A szerkesztési műveletek a térképnézetben tárolódnak, ezért a térképnézet bezárása után a visszavonás lehetősége elveszik. Utolsó visszavont szerkesztési művelet újbóli elvégzése. (Map2.3.) C.II-4

27 DigiTerra Map Térképezés Mérés, tájékozás, 3D: Pozíció, távolság és területmérés a térképnézeten. Bal klikk: csúcspont lerakása, jobb klikk: záró csúcspont megjelölése. Kizárólag jobb klikk esetén pont koordináták kérdezhetők le. Illesztőpont megjelölése a tájékozáshoz. Az ikon első kiválasztásakor megjelenik a Tájékozás panel. Bal klikk: illesztőpont megjelölése a régi vonatkozási rendszerben, jobb klikk: illesztőpont megjelölése az új vonatkozási rendszerben. Új illesztőpont létrehozása a Tájékozás panelen lehetséges. Az illesztőpontokat úgy adjuk meg, hogy azok a transzformálandó terület egészén egyenletes eloszlásban helyezkedjenek el. Térbeli nézet panel megjelenítése. A térbeli nézeten az aktuális térképnézet tartománya jelenik meg. C.II.2. Térbeli megjelenítés eszköztár (Map2.2. Térképezés-térbeli nézet almodul) Bal klikk: Célpont megadása, a megadott pozíció középre kerül. Jobb klikk: A nézőpont alapértelmezett beállítása. Bal klikkel vontat: 3D nézet forgatása. Jobb klikkel vontat: 3D nézet közelítése/távolítása. Információ megjelenítése a térbeli nézet aktuális tematikájának Tolerancia a kiválasztáshoz változón belüli legközelebbi rajzeleméről. Amennyiben van már megnyitott Leíró adatok panel, akkor az információk ott jelennek meg. A térbeli nézetet függőleges tengely mentén balra (óramutatóval ellentétes irányban) forgatja. A nézőpont vízszintes szöge 10 fokkal nő. A térbeli nézetet függőleges tengely mentén jobbra (óramutatóval megegyező irányban) forgatja. A nézőpont vízszintes szöge 10 fokkal csökken. A térbeli nézetet vízszintes tengely mentén fölfelé (felülnézet irányába) forgatja. A nézőpont függőleges szöge 10 fokkal nő. A térbeli nézetet vízszintes tengely mentén lefelé (alulnézet irányába) forgatja. A függőleges vízszintes szöge 10 fokkal csökken. A térbeli nézet aktuális célpontja a nézőponthoz közeledik. A térbeli nézet aktuális célpontja a nézőponttól távolodik. Az aktuális látószöget szűkíti. A perspektív látószög értéke 5 fokkal C.II-5

28 Térképezés DigiTerra Map csökken. Az aktuális látószöget szélesíti. A perspektív látószög nagysága 5 fokkal nő. Térbeli nézet beállításai párbeszédpanel megjelenítése. 3D adatforrások beállításai párbeszédpanel megjelenítése. C.II-6

29 DigiTerra Map Térképezés C.III. Térképezés menüparancsok C.III.1. Vektor térkép menüparancsok Map2.2 Térképezés-vektor almodul Térkép létrehozása Térkép létrehozása párbeszédpanel megjelenítése. Térképek egyesítése A Windows fájlmegnyitó párbeszédpanel segítségével megadott fedvényt az aktuális témához fűzi. A művelet feltétele, hogy a kiválasztott fedvény és az aktuális fedvény azonos típusú geometriai elemeket kell, hogy tartalmazzon (ponthoz pont, vonalhoz vonal, területhez terület típusú fedvény fűzhető). A művelet nem végez topológia építést. Térkép tömörítése (Map2.3.) Az aktuális téma törölt és felesleges rekordjainak végleges törlése a megerősítés után. A művelettel a fájl mérete csökkenthető. Témák rendezése név szerint Az aktuális térképnézet témáinak rendezése abc szerinti sorrendbe. Témák rendezése téma típusa szerint Az aktuális térképnézet témáinak rendezése a témák típusa szerinti sorrendbe. Témák rendezése az objektum típusa szerint Az aktuális térképnézet témáinak rendezése a témák objektumainak típusa szerint. A kirajzolási sorrend alulról felfelé: raszter, felületmodell, terület, vonal, pont Vonaltopológia építése Az aktuális vonalas fedvény javítása úgy, hogy az eredmény fedvényben ne legyenek egymást metsző vonalak, a vonalas elemek kizárólag a végpontokban kapcsolódjanak egymáshoz. A vonaltopológia kialakításában fontos szerepet játszik a Tolerancia a szerkesztéshez változó értéke. A művelet eredményének megadható a forrás vonalas téma is. Vonal generalizálás (Map v2.3.) Vonal generalizálás párbeszédpanel megjelenítése. Vonal merőlegesítés (Fejlesztés alatt ) C.III 1

30 Térképezés DigiTerra Map Vonal egyesítés A menüpont kiválasztásával az aktuális vonal téma álcsomópontjai törlésre kerülnek, azaz a több kezdő ill. végponttal rendelkező vonalláncok automatikusan egyesülnek. Terület-topológia építése Az aktuális vonalas fedvény alapján terület fedvény létrehozása. A vonalas fedvény objektumai által határolt zárt területek mind egy-egy önálló poligonként az eredmény fedvénybe íródnak. Területből vonal előállítása (Map v2.3.) Az aktuális terület fedvény alapján vonalas fedvény létrehozása. A vonalak a poligonok határolóvonalaiból állnak elő. Az eredmény fedvényben az egyes vonalelemek a végpontokban kapcsolódnak egymáshoz. Területátfedés (Map v2.3.) Területátfedés párbeszédpanel megjelenítése. (Fejlesztés alatt ) Terület merőlegesítés (Fejlesztés alatt ) Térbeli csatolás (Map v2.3.) Térbeli csatolás párbeszédpanel megjelenítése. Védőzóna generálás (Map v2.3.) Védőzóna generálás párbeszédpanel megjelenítése. Objektumcsoport feliratozás (Map v2.3.) Objektumcsoport feliratozás párbeszédpanel megnyitása. Kiválasztási beállítások Kiválasztási beállítások panel megjelenítése. Kiválasztott elemek kiírása Az aktuális vektoros téma kiválasztott elemeit a Windows fájlmegnyitó párbeszédpanel segítségével megadott eredményfájlba írja. Kiválasztott elemek törlése A funkció az aktuális szegmens, aktuális téma kiválasztott elemeit törli megerősítés után. Kiválasztott elemek felirata Felirat, szimbólum, grafikon igazítása párbeszédpanel megjelenítése. C.III 2

31 DigiTerra Map Térképezés A funkció az aktuális szegmens, aktuális téma kiválasztott elemeit módosítja. Minden egyes elem esetében újraszámítja és beállítja a felirat pozíciót. Vonalas téma esetén a felirat elforgatási szög is beállításra kerül. Kiválasztott poligonok egyesítése (Map2.3.) A funkció az aktuális szegmens, aktuális terület fedvény kiválasztott poligonjait egyesíti egy önálló objektummá, úgy hogy a kiválasztott objektumok egyben törlésre kerülnek. Kiválasztott poligonok darabolása (Map2.3.) A funkció az aktuális szegmens, aktuális - korábban területek körbejárásával létrehozott - területfedvény kiválasztott objektumait darabolja fel önálló poligonokra, úgy hogy a kiválasztott objektumok egyben törlésre kerülnek. Koordináta megadása Koordináta bevitel párbeszédpanel megjelenítése. Objektum típus megadása (Map2.3.) Objektum típus megadása párbeszédpanel megjelenítése. Térképszelvény kiválasztása Térképszelvény kiválasztása párbeszédpanel megjelenítése. Buszolavonal bevitele Buszolavonal bevitele párbeszédpanel megjelenítése. Rajzeszközök Rajzeszközök párbeszédpanel megjelenítése. Import Vektoros fájlok importja és konvertálása *.map formátumúra. A topológikus adatszerkezet az import során nem lesz kialakítva. A támogatott formátumok a következők: Atlas BNA, AutoCAD DXF, MapInfo MIF/MID, ESRI Shape, koordináta állomány. A művelet elején a Vektor import párbeszédpanel jelenik meg. Export Aktuális vektoros tematika exportja a kiválasztott formátumnak megfelelően. A támogatott formátumok a következők: Atlas BNA, AutoCad DXF, MapInfo MIF/MID, ESRI Shape, koordináta állomány. A művelet elején a típustól függően egy Vektor export párbeszédpanel jelenik meg. C.III 3

32 Térképezés DigiTerra Map C.III.2. Raszter térkép, képfeldolgozás menüparancsok Map2.3. Térképezés-raszter almodul Sablonok (Map2.2.) Előre elkészített képfeldolgozási sablon kiválasztása a Raszter folyamat sablonok párbeszédpanel segítségével. Raszterizálás Az aktuális térképnézet alapján bitkép előállítása a Raszter transzformáció párbeszédpanel segítségével. Elemzés Raszter analízis párbeszédpanel megjelenítése. Mozaikolás Az aktuális térképnézet raszter témáinak összedolgozása egy tematikán belüli raszter folyamatokká a Mozaikolás párbeszédpanel segítségével. Vektorizálás Az aktuális raszter téma alapján vonalas vektor térkép előállítása az Automatikus vektorizálás párbeszédpanel segítségével. Tömbkiegyenlítés A Tömbkiegyenlítés párbeszédpanel megjelenítése. A párbeszédpanel digitális ortofotók előállításánál, több légifelvétel együttes tájékozására és transzformálására szolgál. Megvilágítás A Megvilágítás párbeszédpanel megjelenítése. C.III.3. Digitális felületmodellezés menüparancsok Map2.2. Térképezés - Felület almodul Háromszögháló ponthalmazból Szabálytalan háromszögháló (TIN) generálása szöveg fájlként (*.txt/*.dat) megadott ponthalmazból a Windows fájlmegnyitó párbeszédpanel segítségével. Háromszögháló tematikából Aktuális térképnézet a Háromszögháló tematikából párbeszédpanellel megadott témái alapján kényszerített háromszöglefedés készítése. Háromszögháló DXF-ből Kényszerített háromszögháló generálása AutoCAD dxf állományból a Windows fájlmegnyitó párbeszédpanel segítségével. C.III 4

33 DigiTerra Map Térképezés Földtömegszámítás Földtömegszámítás párbeszédpanel előhívása. Metszetkészítés Metszetek készítése párbeszédpanel előhívása. Pont Export Pont export felületmodell alapján párbeszédpanel előhívása. Vonal Export Háromszög Export Az aktuális felületmodell tematika háromszögháló vonalainak exportja DigiTerra Map formátumba a Windows fájlmegnyitó párbeszédpanel segítségével. Vonal Export Thiessen Export Az aktuális felületmodell tematika Thiessen poligon vonalainak exportja DigiTerra Map formátumba a Windows fájlmegnyitó párbeszédpanel segítségével. Vonal Export Szintvonal Export Az aktuális felületmodell tematika szintvonalainak exportja DigiTerra Map formátumba a Windows fájlmegnyitó párbeszédpanel segítségével. Felület Export Felületmodell exportja rácsformátumban párbeszédpanel előhívása. C.III 5

34

35 DigiTerra Map Térképezés C.IV. Térképezés panelek és párbeszédpanelek C.IV.1. Térképnézet panel A térképnézet tematikákból épül fel. A tematikák lehetnek vektoros-, raszteresés felületmodell típusúak. A vektoros tematikák altípusai a pont, vonal, terület geometriai elemek, valamint a geometriai elemek felirat pozíciójában elhelyezett feliratok, szimbólumok, ikonok és grafikonok. A térképnézet panel két fő részre osztható: bal oldalon a tematikák megnevezése és jelmagyarázata, jobb oldalon pedig a térképnézet rajzterülete található. A két oldal közötti választósáv helyzete a mutatóeszköz vontatásával módosítható. Térképnézet panel tematikái A témák kirajzolási sorrendje alulról-fölfelé történik. A kirajzolási sorrend módosítható a fogd, vidd és dobd technikával. Az aktuális tematikát a téma köré rajzolt téglalap jelöli. Az aktuális téma kijelölése bal klikkel történik a téma megnevezésén vagy jelmagyarázatán. A tematikák megnevezése vörösre vált, ha az aktuális méretarány a tematika megjelenítési méretarány tartományán kívül esik. Ez esetben a tematika nem rajzolódik ki a rajzterületen. A téma beállításai párbeszédpanel dupla klikk vagy jobb klikk műveletekkel hívható elő. A tematika három vezérlőikonja a következő: tematika rajzterületen való megjelenésének ki / bekapcsolása, szerkesztéskor a tematikához igazítás tiltása / engedélyezése, tematika jelmagyarázatának elrejtése / megjelenítése. A vezérlőikonok csoportosan is beállíthatók a nézet összes témájára, ha a Control gomb nyomvatartása mellett kattintunk az egyes ikonokra. Az aktuális téma a DEL billentyűvel egyszerűen törölhető. C.IV 1

36 Térképezés DigiTerra Map Térképnézet panel rajzterülete A rajzterület a térképnézet jobb oldalán helyezkedik el. A térképnézet eszköztárának ikonjai ezen a felületen használhatók. Az eszközök alkalmasak a térképnézet nagyítására, rajzelemek kiválasztására, rajzolására, szerkesztésére és grafikus mérések elvégzésére. Számos esetben a műveletek végrehajtását egy folyamatosan újrarajzolódó vonal, úgynevezett gumivonal segíti. A gumivonal rajzolása megszakítható, közben más műveletet is végezhetünk (például: vonalrajzolás közben információt kérhetünk egy már megrajzolt objektumról). Az ikonoktól függően változik a mutatóeszköz képe és alul a státuszsorban leolvashatjuk az aktuális térképnézet megjelenítési méretarányát, a mutatóeszköz koordinátáit, vonalrajzolásnál a vonal hosszát, területrajzolásnál a terület nagyságát, illetve kerületét. C.IV.2. Térképnézet beállításai párbeszédpanel A térképnézet beállításai panelen a nézet megnevezése, kirajzolási és szerkesztési paraméterei adhatók meg. Térképnézet neve Nézet nevének megadása. A név megjelenik a térképnézet panel fejlécében. A nyomtatási objektumok erre a névre hivatkoznak. Kirajzolási méretarány A térképnézet nyomtatási méretaránya. A feliratok nagyságát, a vonalvastagságot rajzi egységben (milliméterben) kell megadni. A program ezeket az értékeket a kirajzolási méretaránynak megfelelően számítja. Például: 1: es kirajzolási méretarány esetén rajzi egységben megadott 5 mm-es betű magassága 50 térképi C.IV 2

37 DigiTerra Map Térképezés egység lesz. A kirajzolási méretarány módosítása ezért kihat a felirat nagyságára és a vonalvastagságra. Aktuális méretarány A térképnézetben megjelenő térkép aktuális méretaránya. A program a monitor megjelenítési területének szélességéből és magasságából számítja a méretarányt. Az aktuális méretarány módosítása a térképnézet képernyőn történő megjelenését szabályozza. Nézet típusa A térképnézeten végrehajtott nagyítás, kicsinyítés, eltolás parancsok átirányítása. Normál nézet - a parancsok végrehajtódnak a nézeten és a nyomkövető nézeteken is. Átnézet - a parancsok csak a nyomkövető nézeteken hajtódnak végre. Nyomkövető nézet - a parancsok minden a nyomkövető nézeten végrehajtódnak. Befoglaló méret Térképnézet aktuális befoglaló méretének kijelzése térképi egységben. A térképi koordináta-rendszer vízszintes befoglaló mérete a minimum X és maximum X, míg a függőleges befoglaló mérete a minimum Y és maximum Y szerkesztőablakokban jelenik meg. A befoglaló méretek módosíthatók. Tolerancia a szerkesztéshez valós egységben Tolerancia megadása a szerkesztéshez valós egységben. A tolerancián belüli rajzelemeket a program összekapcsolja. A változó értéke a vonalas téma szerkesztésében játszik szerepet. Tolerancia a kiválasztáshoz pixel egységben Tolerancia megadása a kiválasztáshoz képernyőegységben (pixel). Kiválasztáskor a program a tolerancián belüli elemeket vizsgálja. Tolerancia nagyságának kijelzése a térképnézeten Ha a kapcsoló aktív, akkor a térképnézeten megjelenik az alkalmazott tolerancia nagyságával azonos sugarú kör. A szerkesztési tolerancia kijelzése a térképnézet méretarányának megfelelően változik. Rácshoz igazítás, rácsméret valós egységben Nullától különböző érték esetén a program az itt megadott méretű rácsháló legközelebbi csomópontjához igazít minden koordinátát, tehát az eredmény koordináták a rácsméret egész számú többszörösei lesznek. C.IV 3

38 Térképezés DigiTerra Map C.IV.3. Térképszelvény kiválasztása párbeszédpanel A párbeszédpanel segítségével a térképnézet befoglaló méreteit egy kiválasztott vetületi rendszer megadott térképszelvényének befoglaló méreteihez lehet igazítani. A párbeszédpanel OK nyomógombbal történő bezárása után a program a kiválasztott területre nagyít. C.IV 4
