1 Programozás és digitális technika II. Logikai áramkörök Pógár István Debrecen, 2016

2 Gyakorlatok célja 1. Digitális tervezés alapfogalmainak megismerése 2. A legelterjedtebb FPGA-k belső felépítéseinek megismerése 3. A VHDL nyelv megismerése 4. Xilinx fejelsztői környezet megismerése 5. Egyszerűbb elektronikai eszközök modellezésének elsajátítása

3 Irodalomjegyzék 1. Richard E. Haskell, Darrin M. Hanna: Digital Design using Digilent FPGA Boards 75+ VHDL Examples 2. Jain R.P., - Digital electronics and microprocessors-problems and solutions, Tata McGraw-Hill New Delhi, Jones N.B., Watson J.M.Mck., - Digital signal processing: principles, devices and applications, McGraw Hill, Katz H.R., Boriello G., Contemporaly logic design, 2 nd edition, Pearson Prentice Hall, Upper Saddle River, NJ, Millman J., - Microelectronics: digital and analog circuits and systems, McGraw-Hill Book Company, New York, Nelson V.P., Nagle H.T., Caroll B.D., Irwin D., - Digital logic circuit analysis and design, Prentice hall, Wakerly J.F., - Digital design principles and practices (3 rd edition), Cisco Systems Inc., Stanford University, Whitaker J., - The electronics handbook, CRC Press and IEEE Press, Beaverton, Oregon, 1996.

4 Digitális logika június 17. a tranzisztor szabadalma SSI 1960-as évek eleje Small-scale integrated circuits < 100 tranzisztor MSI 1960-as évek vége Több száz tranzisztor LSI 1970-es évekközepe Néhány ezer tranzisztor VLSI 1980-as évek eleje > tranzisztor Programozás és digitális technika II

5 Probléma 1. Hogyan lehet megoldani ennyi tranzisztor együttműködését? 2. Tervezés korábbi módja: 1. Rajz 3. Napjainkban: 1. Szövegesen HDL (Hardware Description Language) 1. VHDL 2. Verilog Programozás és digitális technika II

6 1. NOT kapu 1. Invertálást valósítja meg 2. VHDL jelölés: y <= not x 3. Egyéb jelölés: y = ~x Programozás és digitális technika II

7 2. AND kapu 1. VHDL jelölés: z <= y and x 2. Egyéb jelölés: z = y & x Programozás és digitális technika II

8 3. OR kapu 1. VHDL jelölés: z <= y or x 2. Egyéb jelölés: z = y x Programozás és digitális technika II

9 4. NAND kapu 1. VHDL jelölés: z <= y nand x Programozás és digitális technika II

10 5. NOR kapu 1. VHDL jelölés: z <= y nor x Programozás és digitális technika II

11 6. XOR kapu 1. VHDL jelölés: z <= y xor x Programozás és digitális technika II

12 7. XNOR kapu 1. VHDL jelölés: z <= y xnor x Programozás és digitális technika II

13 Programozás és digitális technika II

14 Programozás és digitális technika II

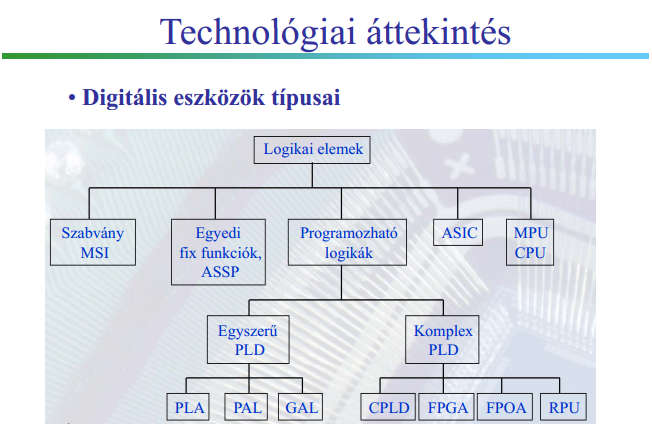

15 Programozás és digitális technika II

16 Programozás és digitális technika II

17 Programozás és digitális technika II

18 Programozás és digitális technika II

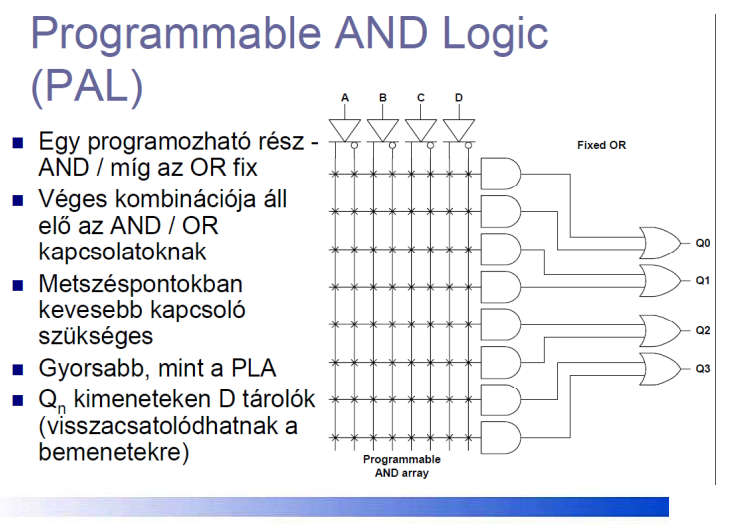

19 Programozás és digitális technika II

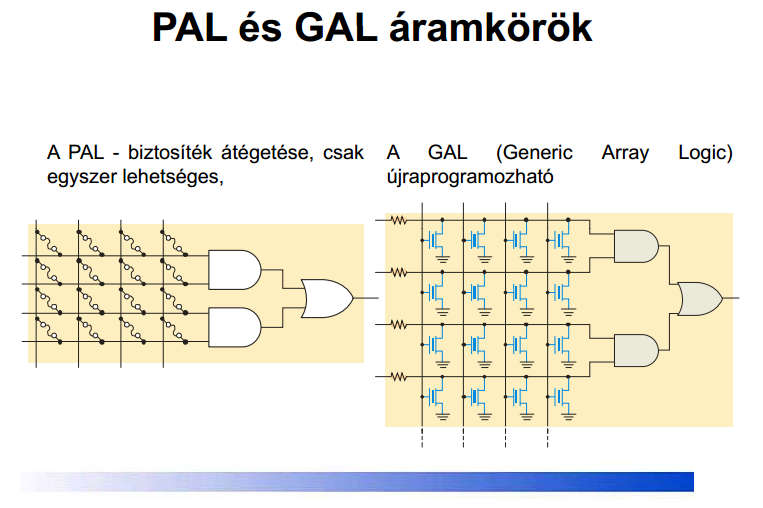

20 Programozás és digitális technika II

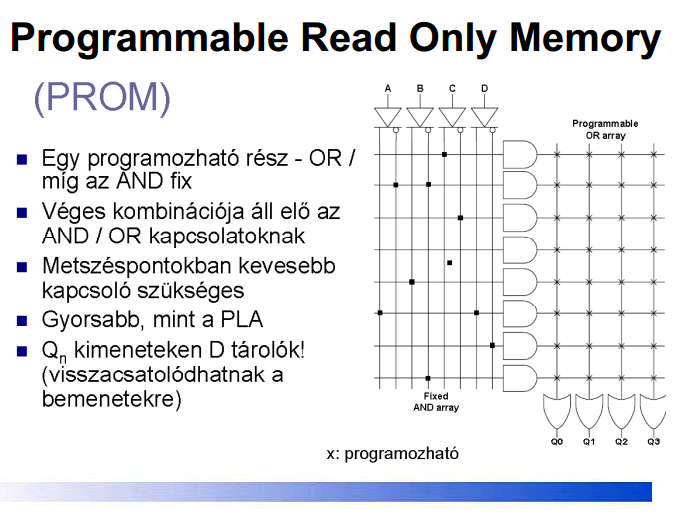

21 Programozás és digitális technika II

22 FPGA új architektúra 2. RAM alapú LUT-ok AND/OR kapuk helyett 3. CLB blokkokból áll: 1. 4 db Slice 1. 2 db 16x1 LUT (logikai függvény) 2. 2 db D Flip-Flop (tárolásra) Programozás és digitális technika II

23 Nexsys 2 1. Spartan 3E-500 FG320FPGA CLB - 46 sor x34 oszlop Slice LUT és Flip-Flop bit Block Ram Programozás és digitális technika II

24 Programozás és digitális technika II

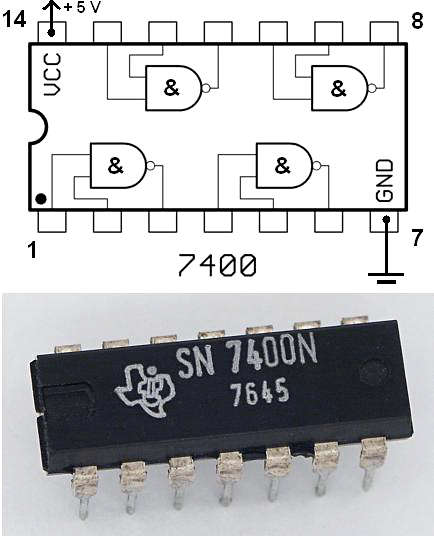

25 Programozás és digitális technika II 7400-as sorozat

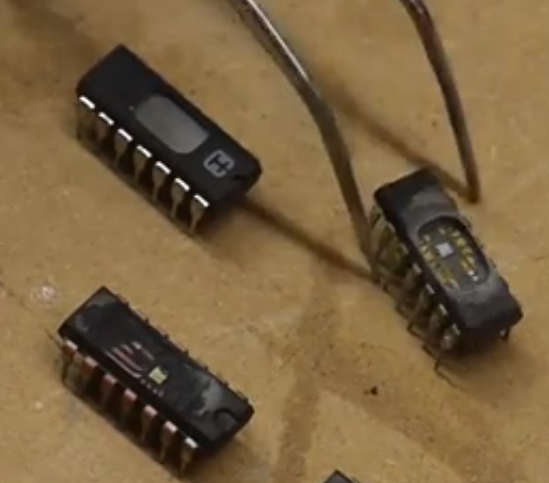

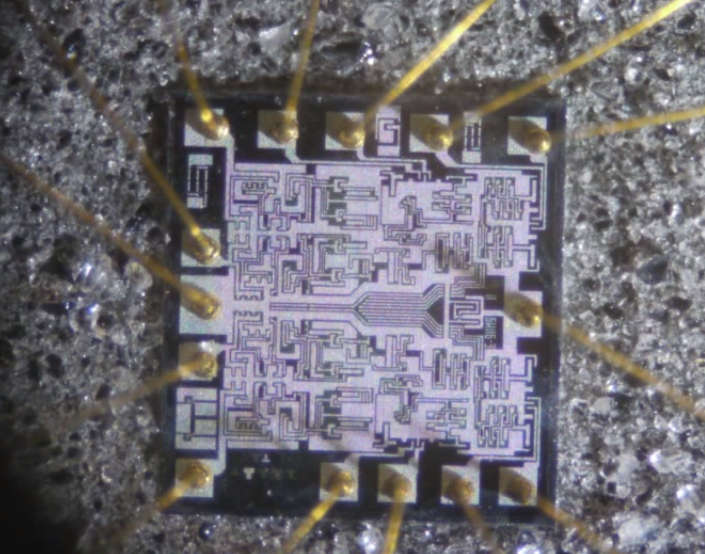

26 Programozás és digitális technika II Felépítés

27 Programozás és digitális technika II Felépítés

28 Igazságtáblázatok 1. Tárolás (pl. TTL logikai szinteknél): 0 0 V 0,8 V 1 2 V 5 V 2. Alap logikai kapuk: NOT, AND, OR NAND, NOR, XOR, XNOR 7400 sorozat legnépszerűbb TTL IC-k 3. Ezek alapján bármilyen logikai függvény megvalósítható Programozás és digitális technika II

29 Pozitív és negatív logika 1. Pozitív logika: 1 igaz 0 hamis 2. Negatív logika 0 igaz (Aktív alacsony) 1 - hamis Programozás és digitális technika II

30 De Morgan azonosságok 1. X = ~~X 2. Z = ~X & ~Y = ~( X Y ) 3. Z = ~X ~Y = ~( X & Y ) Programozás és digitális technika II

31 Sum of product design 1. Minterm az igazságtáblázat egy sorában lévő értékek közti ÉS művelet Sum logikai VAGY Product logikai ÉS Programozás és digitális technika II

32 Programozás és digitális technika II Sum of product design

33 Product of sum design 1. Maxterm az igazságtáblázat egy sorában lévő értékek közti VAGY művelet Sum logikai VAGY Product logikai ÉS Programozás és digitális technika II

34 Programozás és digitális technika II Product of sum design

35 Igazságtáblázatuk megegyezik Programozás és digitális technika II

36 Egyváltozós szabályok Programozás és digitális technika II

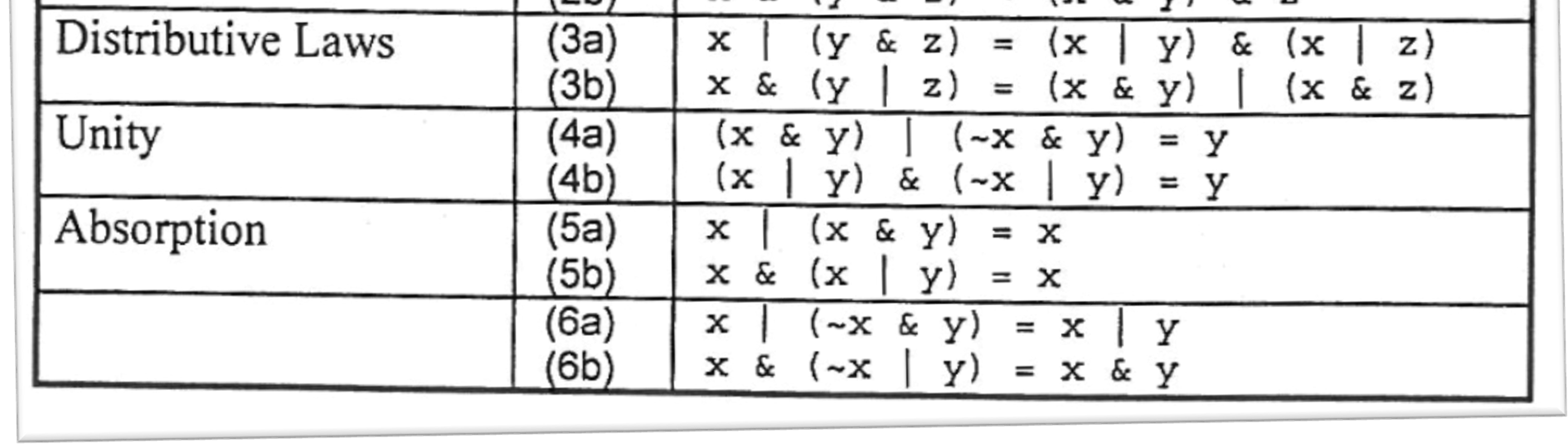

37 Kétváltozós szabályok Programozás és digitális technika II

38 Programozás és digitális technika II Bizonyítás

39 Karnaugh tábla 1. Logikai függvényeket egyszerűsít 2. 2, 3, 4 változóra könnyen használható, annál többre nehézkes Programozás és digitális technika II

40 Programozás és digitális technika II 2 változós Karnaugh tábla

41 Programozás és digitális technika II 3 változós Karnaugh tábla

42 Programozás és digitális technika II

43 Programozás és digitális technika II 4 változós Karnaugh tábla

44 Programozás és digitális technika II

45 Programozás és digitális technika II

46 Programozás és digitális technika II 4 változós Karnaugh tábla

47 VHDL Example Lekódolni az összes eddigi kaput! Programozás és digitális technika II

48 VHDL Example Library IEEE; use IEEE.STD_LOGIC_1164.all; Definiálja a STD_LOGIC és a STD_LOGIC_VECTOR típusokat, illetve a kapukat: and, or, not, nor, xor 2. Entity Komponenseket tartalmaz: Név Típus irány Programozás és digitális technika II

49 VHDL Example Irány: in, out, inout 2. Típus: 1. STD_LOGIC 2. STD_LOGIC_VECTOR 1. z : out STD_LOGIC_VECTOR (5 downto 0); 3. Architecture gates2 of gates 2 is begin z(5) <= a and b; end gates 2; Programozás és digitális technika II

50 Programozás és digitális technika II Szimulálás
